Угломер: виды, характеристики и применение

Содержание:
Угломер: разновидности и особенности их конструкций
Различия угломера по типу устройства и принципу измерения
Как пользоваться угломером: принцип проведения измерений

В современном строительстве достаточно большое внимание уделяется так называемой геометрии пространства – в помещении все должно быть идеально ровно! Объясняется это тем, что большинство предметов интерьера для своей установки требует ровных стен и углов. Взять, к примеру, угловую ванну – что произойдет, если плиточник-облицовщик не выдержит угол в этом помещении 90˚? Зазор между стеной и ванной гарантирован, а маскировать его – это дополнительная трата времени и денег. В этой статье вместе с сайтом stroisovety.org мы подробно разберемся с таким инструментом, как угломер, ознакомимся с его разновидностями и научимся им пользоваться, ведь именно этот инструмент позволяет контролировать правильность углов в пределах необходимого значения.

Как выбрать угломер

Угломер: разновидности и особенности их конструкций

Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.

1. Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

   Угломер строительный фото

2. Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.
3. Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.
4. Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.
5. Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.
6. Мореходный угломер – используется для определения широты на морских и океанических просторах.
7. Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.

И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.

Виды угломера

Различия угломера по типу устройства и принципу измерения

По своей конструкции и принципу производимых измерений все существующие угломеры можно разделить на шесть видов – это электронный угломер, лазерный, оптический, маятниковый, механический и угломер фиксированных углов. Рассмотрим их немного подробнее.

1. Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций.
2. Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении. Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.
   Лазерный угломер фото

3. Оптические угломеры. Отличить их можно по наличию так называемого «глаза» – оптической линзе, используемой для проведения измерений. Ярким представителем подобных угломеров является тахеометр.
4. Маятниковые угломеры. Получили широкое распространение в сфере инструментального производства, но и в строительстве для них имеется своя ниша – они с легкостью определяют угол отклонения того или иного элемента конструкции от уровня горизонта. Их принцип действия основан на работе маятника или, как его еще называют, гироскопа, который постоянно занимает свое место в соответствии с земным притяжением. По сути, шкала такого угломера остается неподвижной, а перемещается только стрелка, установленная на противоположном конце маятника.
   Маятниковый угломер фото

5. Механические угломеры. Подразделяются на два вида – простые и угломеры с нониусом. Этот инструмент относится к классу контактных – для измерения угловых значений требуется плотный контакт с двумя поверхностями измеряемого угла.
6. Угломеры фиксированных углов. Это узкоспециализированный инструмент, позволяющий измерить угол определенной величины – с его помощью вы можете проконтролировать, к примеру, угол 90 или 30˚. Его в большей степени можно назвать шаблоном, чем измерительным инструментом.

Кроме вышеперечисленных разновидностей угломеров, существует и так называемый универсальный угломер – он предназначен для будничного контроля выполнения работ и особой точностью не отличается. И среди универсального инструмента этого типа достаточно часто можно встретить комбинированные разновидности, которые сочетают в себе несколько способов измерения углов – довольно распространенными конструкциями этого типа являются лазерно-механические угломеры или электронные. Последние можно совместить практически со всеми видами угломеров.

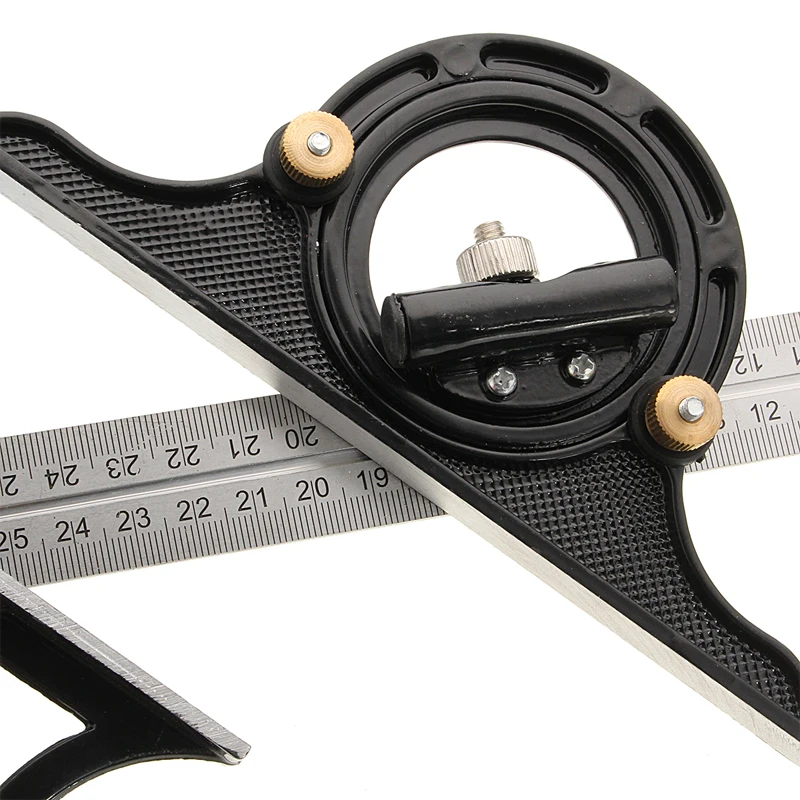

Универсальный угломер фото

Как пользоваться угломером: принцип проведения измерений

Измерение углов имеет бесхитростный принцип, особенно если речь идет о современных устройствах, напичканных электроникой. Если говорить о них, то все, что понадобится для измерения углов, это установить рейки инструмента в нужном положении или навести его лучи в необходимые точки. Дальше дело за электроникой – именно она выполняет все необходимые вычисления.

Другое дело механические, оптические и тому подобные угломеры – здесь придется учиться выполнять расчеты и пользоваться измерительной шкалой. Как правило, особую трудность вызывает угломер со шкалой нониуса. На самом деле, если разобраться, то сложного в таких измерениях нет ничего. Устанавливаем направляющие угломера в нужном положении и движемся взглядом по обычной шкале, пока не упремся в ноль на нониусе – так мы получим градусы угла. Чтобы вычислить угол до минут, движемся от нуля нониуса до тех пор, пока не найдем деление, четко совпадающее с делением основной шкалы – эта цифра и покажет искомое количество минут.

Как пользоваться угломером фото

Не намного сложнее производятся измерения и с помощью оптического угломера – две части инструмента устанавливаются в необходимое положение, после чего, глядя на шкалу в подвижную оптику, вычисляется измеряемый угол.

Как ни крути, а угломер в строительстве является отнюдь не бесполезным инструментом – если разбираться с областью его применения, то можно выяснить, что он станет незаменимым помощником и плиточникам, и гипсокартонщикам, и кровельщикам, и каменщикам, и многим другим мастерам, чья работа связана с построением плоскостей. Именно по этим причинам существует огромное количество угломеров разного назначения.

Автор статьи Александр Куликов

Пластиковый угломер, информация и обзор

И снова здравствуйте, дорогие читатели. Сегодня я решил рассказать вам об одном интересном угломере, которым я пользуюсь уже долгое время и очень доволен, что именно он попал мне в руки. Мой угломер в обзоре от немецкого kwb, но найти его аналоги можно под разными брендами и даже без них, поэтому это скорее обзор возможностей и принципа работы.

Угломеры

Вначале немного информации об инструментах для измерения углов, чтобы было понятней, чем же выделяется данный конкретный угломер из всей их массы. Или вы можете сразу перейти к обзору.

В любом инженерном и ремесленном деле измерение и построение углов – одна из важнейших операций. Даже для сборки простого ящика нужно выверить 90°, не говоря уж о более сложных конструкциях. Неудивительно, что существует куча различных инструментов для этих измерений. Один из самых древних и известных – это транспортир. С ним не понаслышке знаком каждый еще со школьных лет.

Но сам по себе транспортир больше чертежный инструмент. Измерять и наносить углы на материале им еще можно, а измерить, например, внутренний угол откосов им самим уже не получится.

Простым и известным столярным и слесарным инструментом для измерения и построения углов является малка.

В своем стандартном варианте малка лишь инструмент переноса углов – по эталонному углу или транспортиру фиксируется угол, который после этого можно наносить, сравнивать, мерить и т.д. По этой причине она обычно используется в паре с транспортиром. Более продвинутые малки могут иметь собственную шкалу для разметки и определения угла, а с современным развитием электроники появились даже электронные.

Исторический вариант простейшего угломера – это две линейки, объединенные общей осью. Эта конструкция и по сей день используется в большинстве электронных и механических угломеров. Существуют и другие, более сложные конструкции. Естественно, у всех есть свои особенности, достоинства и недостатки. Например, крайний правый на фото не способен измерять внутренние углы (на случай, если вы вдруг хотели купить подобный).

Самый важный показатель любого измерительного инструмента – это точность, не исключение и угломеры. Очевидно, что наибольшей точностью будут обладать угломеры, оснащенные нониусом или электроникой. Но сама по себе конструкция еще не вердикт, все зависит от производителя. Если вам нужна эталонная точность и качество, смотрите в сторону лидеров вроде Mitutoyo, Starrett. Главное не пугайтесь, узнав цену.

Из подручных средств простейший угломер можно сделать, взяв два полотна (или два куска) ножовки по металлу, и соединив их болтом через отверстие для крепления.

Все вышеперечисленные приспособления не устраивали меня либо функционалом, либо ценой, пока я не наткнулся на пластиковый угломер kwb. Международный действующий патент на него (US 4766675 A от 1988 года) принадлежит тайваньской компании CCKL. Creator International.

Продается он много лет под многими достойными именами. Из известных мне зарубежных: General Tools 29, Empire Level 2791, KWB 0658-00. В России продает его псевдо-канадский брэнд FIT (российская контора, заказывающая товар из Китая, но выдающая себя за Канадскую компанию). Называется он у них почему-то «угломер-квадрант» (маркетологи FIT, наверное, просто не в курсе, что «квадрант» – это ранний вариант секстанта и представляет собой четверть окружности). Пластиковая модель – FIT 19301, большая алюминиевая 50 см длиной — FIT 19317. Большой угломер (SKRAB 40307) продает и российского бренд Skrab (вроде у них когда-то был и пластиковый).

Все указанные варианты этого угломера полностью идентичны по конструкции и имеют достаточно положительные отзывы. На счет качества – не могу сказать, всех их в руках держать не доводилось. Возможно, он продается и под другими брендами. В любом случае, аналоги я озвучил для информации, чтобы вы могли выбрать любой из наиболее вам доступных.

Мой угломер в обзоре принадлежит немецкому маркетинговому брэнду kwb. Данная компания продает очень неплохой ручной инструмент и принадлежности, и имеет вполне достойную репутацию. Часть продукции производится в Германии, часть в Китае, часть еще где-то.

Маркетинговым брендом я называю компании, которые ничего (или почти ничего) не разрабатывают и не производят, а только продают под своим именем, заказывая продукцию у OEM производителей. Таких брендов сейчас очень много, в том числе российские Зубры, Skrab’ы, Stayer’ы и прочие. Само по себе это нормально, но очевидно, что компании фактически производящие свою продукцию заслуживают большего доверия.

Обзор пластикового угломера KWB 0658-00

Упаковка

Упакован угломер KWB в блистер. Такие же угломеры других производителей обычно упакованы аналогично.

Интерес представляет обратная сторона картонного вкладыша. Во-первых, там инструкция, во-вторых информация о производителе – «Designed by kwb, made in R.O.C.» (разработано в kwb, сделано в Китайской Республике). Первая половина, как мы уже выяснили выше – неправда, kwb не имеет отношения к разработке этого угломера.

А вот на счет второй половины я поясню, так как многие (да и я сам когда-то) путаются в этом вопросе.

Меня всегда забавляют попытки производителей замаскировать известное (а скорей пресловутое) всем с детства «Made in China» разными аббревиатурами: то P.R.C. напишут, то R.O.C.. Да, обе аббревиатуры имеют отношение к Китаю, но на самом деле это не одно и то же! P.R.C. – КНР (Китайская Народная Республика), привычный нам Китай с красным коммунистическим флагом. R.O.C. – Китайская Республика или Тайвань (от имени острова составляющего большую часть территории). Разделение это имеет место еще со времен гражданской войны в Китае (1927-1950 гг.).

В общем, лучше бы так и написали «Тайвань» – к нему в наших кругах доверия больше.

Внешний вид и устройство

Конструктивно угломер представляет собой транспортир, являющейся частью параллелограммного механизма. Выполнено все из желтого глянцевого ABS пластика. Качество материала отличное, но все же пластик есть пластик… эх, такой бы из нержавейки!

Собрана данная конструкция на латунные шарниры, Ход плотный, но мягкий, люфтов нет вообще. Есть барашек, позволяющий зафиксировать необходимые показания.

Размеры угломера – 155 мм х 100 мм (в положении, как на фото), весит он совсем немного – 26 грамм.

Параллелограммный механизм позволяет угломеру складываться и трансформироваться в нужную для текущих измерений форму.

Еще фото с разных ракурсов:

Шкала напоминает шкалу обычного транспортира с маркировкой от 0° до 180°. Минимальный угол, который практически можно измерить – примерно 15° (и для наружных и для внутренних углов). Имеет несколько уровней обозначений для различных измерений. В правом верхнем углу логотип компании, владеющей патентом на этот угломер (возможно, они его и производят).

Все линии и обозначения нанесены черной краской, сделано это достаточно четко и ровно. К отшелушиванию краска не склонна, что важно.

Инструкция

Обратная часть вкладыша упаковки угломера kwb имеет весьма доходчивые иллюстрации по использованию. Не знаю, есть ли у всех производителей такие, а кому-то вообще может достаться этот угломер без упаковки, поэтому приведу фотографии инструкции, «на всякий случай».

Угломер имеет три шкалы. Основная шкала – B, у нее две нумерации: прямая и обратная.

Измерение наружных и внутренних углов – наиболее простые измерения, которые должен иметь делать любой угломер:

Измерение углов сложной формы и относительные измерения:

Измерение внешних углов малых деталей и величины уклона:

Нониус

Данный угломер имеет нониус с шагом в 10 минут для более точного определения угла. Те, кто умеют пользоваться штангенциркулем, уже знакомы с этой системой, и знают, как она работает. Для остальных поясню. Нониус (или Верньер (Vernier) в честь изобретателя этой шкалы) – вспомогательная шкала для точного определения долей деления основной шкалы.

На фото мы видим две шкалы: верхняя – основная и нижняя вспомогательная – нониус. Принцип следующий:

1. 0 деление на вспомогательной шкале указывает на базовое значение основной шкалы. В данном случае 75 с лишним градусов.

2. Для того чтобы узнать точное значение этого «лишнего» нужно найти которая из рисок нониус (нижней шкалы) наиболее точно совпадает с любой риской верхней шкалы. В данном случае это 30 минутная риска, что дает нам полное значение в 75°30′.

Выводы

Плюсы:

• Интересная и уникальная конструкция
• Хорошее качество изготовления
• Может измерять как наружные, так и внутренние углы
• Измерение нестандартных углов в труднодоступных конструкциях
• Имеет нониус
• Барашек для фиксации и переноса измерений
• Практический диапазон измерений – ~15°-180°

Минусы:

• Сделан из пластика

Вердикт – отличная вещь, за эти деньги лучше просто не найти. Возможности и конструкция делает этот угломер практически идеальным инструментом для мелких работ: хобби, моделирование, работы по дереву, контроль угла Edge-подобных систем заточки и т.д. Для более крупных и грубых работ у него есть алюминиевый старший брат той же конструкции (но с меньшей точностью измерений).

В общем, рекомендую угломер KWB 0658-00 обеими руками, под этим названием или любым другим. Аналоги я озвучил, другие способы измерения и построения углов тоже. Выбирайте…
