Угловая насадка: Угловые насадки Dexter, для быстрозажимных струбцин

Содержание

Что представляет собой угловая насадка на шуруповерт

Развитие технологий улучшает нашу жизнь. Будь то ремонтные работы или ежедневное обслуживание своего жилья, «продвинутый инструмент» значительно облегчает и ускоряет их выполнение. Простое закручивание/откручивание шурупа может вызвать затруднение, если он расположен в труднодоступном месте, куда не подлезть шуруповертом или обычной отверткой. Если материал основания мягкий, дерево, гипсокартон и надо закрутить/открутить несколько саморезов, то можно помучиться, выполняя работу укороченной отверткой. Это долго, трудозатратно, малоэффективно. Быстрее выполнить работу поможет угловая насадка на шуруповерт.

Краткое описание

Угловая насадка – это механическое приспособление для закручивания/откручивание метизов в местах, куда шуруповёрт не достанет. С ее помощью меняется направление оси вращения выходного шпинделя. Угловой переходник позволяет держать инструмент перпендикулярно к стене, а закручивать метизы справа или слева, а также под углом. Направление крутящего момента меняется после выходного шпинделя.

Виды

Угловая насадка на шуруповерт бывает двух основных типов. Рассмотрим каждый вариант подробнее:

  • Гибкая. Направление крутящего момента меняется по гибкой связи. Визуально насадка похожа на советскую модель буровой машин для сверления зубов. По своей сути это гибкий вал. Одним концом он подсоединяется к посадочному гнезду шуруповерта, на другой надевается бита. По возможностям проникновения в труднодоступные места выигрывает у своего жестко налога. Она позволяет выкручивать плотно посаженные саморезы, что не всегда удаётся жесткому патрону. Её чаще выбирают для бытовых нужд. Это связано с невысоким значением крутящего момента. Гибкий патрон не справится с закручивание саморезов в основание из металла.

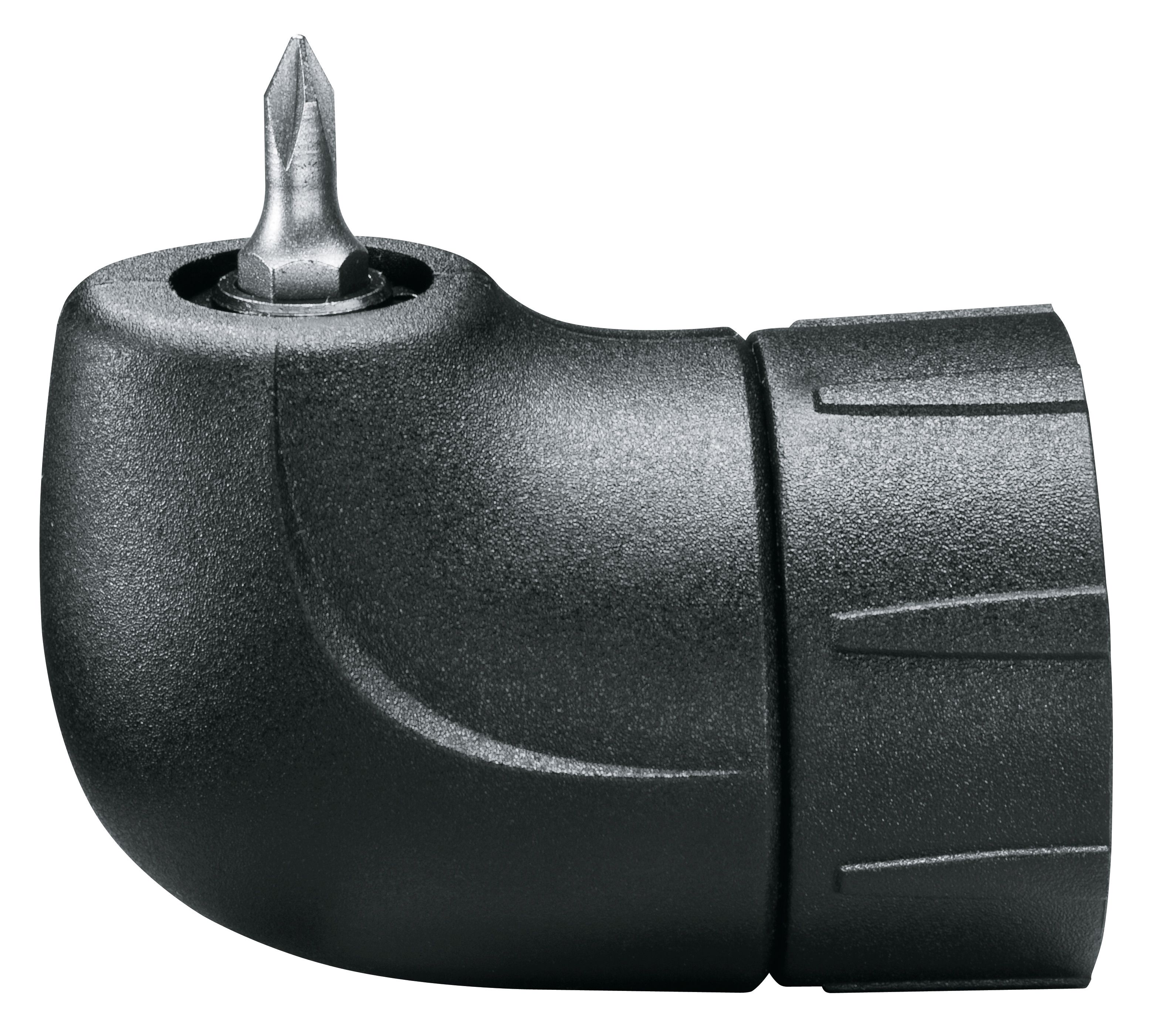

  • Жесткая. Короткая насадка. Направление крутящего момента меняется за счет механических связей. Патрон данного типа более прочный. С его помощью закручиваются/откручиваются метизы справа и слева от оси приложения силы. Жесткая угловая насадка на шуруповёрт предназначена для установки на инструмент профессионального уровня. Механический способ передачи усилия позволяет получить на выходе крутящий момент 40-50 Н·м. Патрон часто комплектуется набором насадок для смягчения нагрузок и вибраций, возникающих при работе с металлом.

Не надо сильно давить на инструмент. Это создает дополнительную нагрузку на вал, насадка может выйти из строя.

Технологические различия

При подборе оптимального варианта следует учитывать некоторые особенности влияющие на эксплуатационные характеристики:

  • Материал, применяемый для изготовления рабочих частей. Всё зависит от характеристик металла. Работа по прочным металлически основаниям проходит легче с насадками сталь Р6 и Р12. Она дает максимальную производительность, но быстро разрушается от ударных и вибрационных нагрузок. Патрон с рабочей частью из твердого победита или его сплава с инструментальной сталью легко справиться металлом средней прочности. Он не боится вибраций и ударных нагрузок. В некоторых случаях рабочие части изготавливаются из простой стали с напылением из нитрата титана.
  • Метод изменения направление действия крутящего момента. В простых бюджетных моделях применяется триб из современного ударопрочного пластика. Для усиления используется стекловолокно. Насадка легкая, но крутящий момент ограничен 10 Н·м В дорогих профессиональных патронах используется стальной редуктор с коническим зацеплением. Он способен предавать крутящий момент 40 – 50 Н·м.
  • Размер удлинителя для биты и шаг его хода. Чем этот показатель больше, тем производительнее инструмент.
  • Возможность работы на реверс. У насадки с такой опцией значительно расширяется функционал. Можно не только закручивать, но откручивать саморезы и винты.

Составные части

Строение гибкой и жесткой насадки значительно отличается друг от друга:

Гибкая

  • Корпус из металлической или пластиковой гофры
  • Захват бит на магните
  • Переходник на основной патрон шуруповёрта
  • Гибкий вал

Жесткая

  • Корпус из прочной стали или алюминиевого сплава
  • Редуктор
  • Рукоятка для удержания инструмента обеими руками. Есть фиксированная и поворотная
  • Захват для биты. Два вида: более простой и ненадежный магнитный, сложный и надежный трехкулачковый патрон
  • Подшипник, отвечающий за вращение основного вала


Инструкция по выбору

Подбор насадки включает определение с несколькими параметрами:

1. Максимальный размер метиза, который сможет крутить данная модель. Зависит от крутящего момента, который в состояние передать патрон. Есть таблица, которая поможет с выбором (данные описывают возможности работы со среднепрочной сталью)

Диаметр метиза, ммКрутящий момент, Н·м
812
1220
1630
2160
50180

2. Способ соединения рабочей биты с патроном. Магнитный захват и цанговый трехкулачковый патрон. Первый вариант практичнее, но менее надежный. Второй обеспечивает максимально прочный захват.

На рынке представлены разные фирмы, со значительными различиями в цене и по качеству. Недорогие, доступные насадки из Китая и Тайвани рассчитаны на непривередливого пользователя. При скорости вращения больше 300 об/мин. они начинают вибрировать и греться. Магнитный крепеж подходит только для односторонних бит. После непродолжительной эксплуатации у насадок начинается радиальной биение, что негативно сказывается на рабочих качествах.

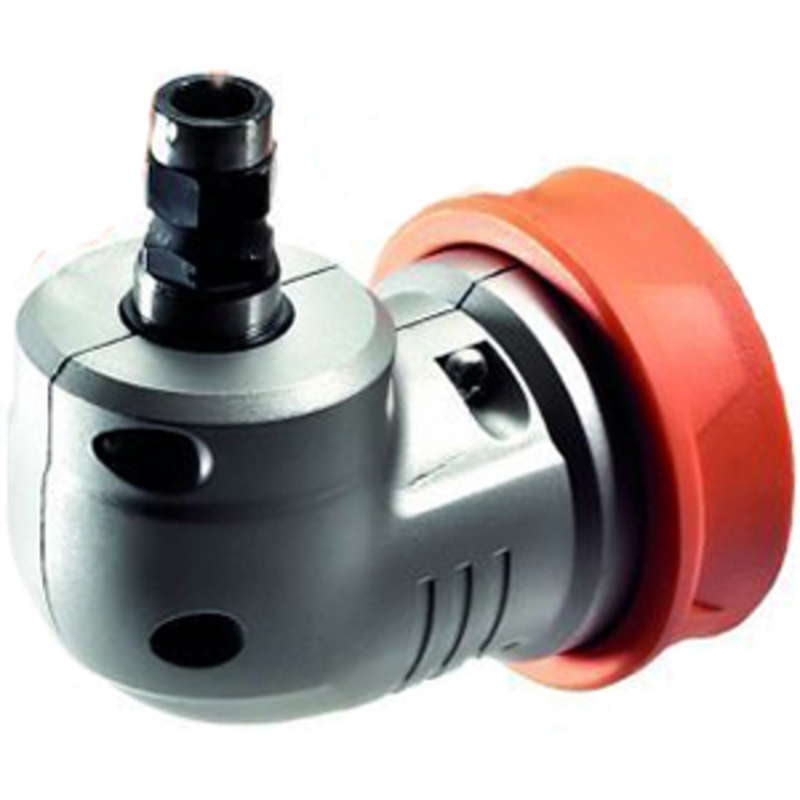

Фирмы AEG и Dewalt производят более надежные насадки с приемлемыми показателями крутящего момента и прочным узлом соединения для биты. Они рассчитаны для работы 400-600 об/мин.

Профессиональное оборудование из США фирмы Milwaukee ориентировано на привередливого потребителя. Огромная скорость вращения 1600-1800 об/мин, сочетается с возможностью сверления.

Угловая насадка на шуруповерт помогает облегчить ремонтные работы, сборку мебели, крепление картин на стену, выполнять другие повседневные задачи. Главное правильно определится с тем, что требуется от инструмента. Затем выбрать нужную модель, не переплачивая за лишние функции и следовать инструкции.

особенности круглой насадки для сверления дрелью под углом 90 градусов, тонкости ее применения

Дрель – это инструмент, основное предназначение которого – вращать сверло при проделывании отверстий. Такой инструмент обычно используют при проведении ремонтов, что упрощает работу. Также для увеличения функциональности инструмента могут применяться различные адаптеры, насадки или переходники, которые делают дрель универсальной.

Что это такое?

Угловая насадка предназначена для проделывания отверстий в местах, куда невозможно проникнуть обычной дрелью. Ее корпус имеет части, которые расположены под углом 90 градусов, а внутри находится шпиндель привода, а также приспособление для удержания сверла и его вращения. На поверхности корпуса располагается элемент для крепления приспособления к самой дрели. Поворотные втулки размещаются одна в другой внутри корпуса, что позволяет дрели вращаться и не создавать много шума.

Для проведения некоторых видов работ нужно использовать только дрели с угловыми насадками, так как отверстия могут не иметь достаточного пространства, чтобы там поместить инструмент или головку шуруповерта. Если приходится закручивать шурупы в мягкую поверхность, можно приспособиться и применить другие инструменты, например, угловые отвертки. Во всех остальных случаях, а особенно при сверлении металла, нужно использовать более мощный инструмент, и здесь уже не обойтись без угловой насадки.

Основные классификации и функции

Угловая насадка обычно функционирует по таким схемам:

  • механический перенос оси;
  • гибкое изменение оси.

Приспособления первого типа часто располагаются на профессиональном инструменте и являются с ним одним целым. Такие дрели имеют не более 1800 оборотов в минуту, что позволяет обеспечить достаточный крутящий момент для выполнения сложных задач. Эти инструменты незаменимы при проведении работ с металлическими деталями, а сами насадки могут иметь расширенный функционал. Например, средство для уменьшения вибрации, что упрощает работу и ускоряет ее проведение.

Второй тип насадок обычно располагается в бормашинах и представляет собой гибкий вал, один конец которого крепится к шуруповерту, а на втором устанавливается бита или сверло.

Концы такой конструкции имеют необходимые приспособления для надежного закрепления частей.

Насадки различают по следующим характеристикам.

  • Материал изготовления. Здесь обычно применяют детали, которые способны выдерживать большую нагрузку, и сделаны из высококачественного металла, что обеспечивает возможность выдерживать сильные механические воздействия. Такие приспособления можно использовать для ввинчивания шурупов в твердые поверхности.
  • Способы изменения оси. Представляют собой редуктор, который заключен в пластиковый корпус и способен выдерживать высокие нагрузки. При работе с такими инструментами можно уменьшить нагрузку на руки, но вращающий момент в дрели будет небольшим.
  • Высота удлинения биты. Отражается на функциональности насадки.
  • Угол поворота ручки. Увеличивает удобство использования и дает возможность работы с инструментом двумя руками.
  • Наличие реверса. Можно извлекать саморезы, а не только ввинчивать их.

Особенности конструкции

Состоит такое устройство из:

  • редуктора;
  • корпуса из алюминия или стали;
  • поворотной рукоятки;
  • приспособления для фиксации биты;
  • подшипников, обеспечивающих вращение вала.

Угловые насадки устанавливаются в патрон шуруповерта, далее вставляется сверло, и выполняются необходимые операции. При работе с такими приспособлениями не надо прикладывать много усилий, так как это может ухудшить условия работы и поспособствовать быстрому изнашиванию подшипника узла.

Также стоит помнить, что при применении насадок происходит потеря мощности самого инструмента, а использовать такую дрель можно только непродолжительное время, чтобы не перегружать и не перегревать мотор.

Как выбрать?

Каждый покупатель хочет выбрать недорогой товар, который будет отличаться качеством и прослужит длительное время. Большинство покупателей предпочитает использовать насадки от известных брендов.

Чтобы приобрести действительно качественные устройства, нужно обратить внимание на следующие условия:

  • рекомендуемая скорость вращения – до 300 оборотов в минуту;
  • присутствует магнит для захвата биты;
  • насадка была выпущена проверенным производителем;
  • в комплекте идет инструкция, описание всех параметров и характеристик, сертификаты качества.

Также предварительно надо определиться с тем, какие возможности есть у насадки.

Основные из них:

  • регулировка требуемой высоты;
  • способы крепления сверла;
  • глубина ввинчивания.

Еще следует обратить внимание на способы крепления самой насадки к дрели и на наличие приспособлений для удержания сверла. Некоторые насадки оснащаются круглыми переходными намагниченными кольцами, что упрощает установку сверла в патрон.

Также это позволяет надежно фиксировать сверло, а вынуть биту из наконечника можно только при нажатии на выступ самой насадки.

Тонкости проведения работ

Осуществляя различные мероприятия с данным приспособлением, необходимо обязательно придерживаться определённых правил по технике безопасности.

Отметим главные из них:

  • сверло должно быть надежно закреплено, а заготовка – зафиксирована;
  • работать с дрелью следует двумя руками;
  • нельзя прикладывать большие физические усилия и давить на инструмент;
  • запрещается переключать режимы работы до полной остановки инструмента;
  • необходимо использовать защитные приспособления;
  • сразу после окончания сверления нельзя прикасаться к насадке, так как она может быть нагрета

Как видно, данное устройство делает дрель универсальной, что позволяет выполнять различные виды работ в труднодоступных местах. Покупка такого инструмента станет оптимальным и простым решением для любого хозяина, а потому при выборе необходимо предварительно определиться с условиями использования инструмента и приобретать модель в соответствии с этим, обращая внимание не только на ее характеристики, но и на иные особенности.

Обзор на угловую насадку для дрели с патроном вы можете посмотреть в видео ниже.

ТОП-15 лучших ЗАВОДСКИХ насадок для шуруповёрта | Шуруповерты и дрели | Блог

Дрель или шуруповёрт подходят не только для работы с крепежами. Используя этот инструмент как удобный и недорогой привод, находчивые граждане придумали десятки способов его нестандартного применения. Такой неисчерпаемый потенциал, конечно же, не мог остаться незамеченным со стороны производителей электроинструмента. Поэтому те с завидной регулярностью выпускают новые и новые полезные насадки. Вот об этом и будет данная статья.

Это своего рода классика жанра. Многие известные компании представили своё решение. Это могут быть классические ножницы с двумя ответными лезвиями.

Есть в продаже дисковые, секторные и высечные модели.

Кроить ими можно самые разные материалы, начиная от пластика, битумной/цементной черепицы, заканчивая резиной, сайдингом и толстой кожей. В любом случае пользоваться этим аксессуаром предельно просто.

Сабельная пила

Если подружить это приспособление с аккумуляторным инструментом, то получится хорошее подспорье для работы в саду — там, где секатор не справляется. Разумеется, такой насадкой без проблем можно резать пиломатериалы некрупного сечения или, например, утеплитель (если, конечно, объёмы работ относительно небольшие).

Насадка-лобзик

Главное отличие данной «приблуды» от сабельной пилы в том, что тут имеется хоть и небольшая, но вполне функциональная опорная площадка.

Насадка-лобзик позволяет делать чёткие прямолинейные и криволинейные резы. Это идеальный вариант для торцевания доски и бруса или раскроя листовых материалов.

Интересно, что оборонные заводы СССР тоже в своё время с успехом производили насадку-лобзик для дрели. Сейчас такие раритеты всё ещё можно встретить в продаже с рук.

Шприц для смазывания

Это практичный аналог ручных механических приспособлений для нагнетания разного типа смазок. По-настоящему заценили подобное решение мастера, которым с использованием густых смазок приходится обслуживать станки и автомобили.

Кстати, по сравнению с устройствами со встроенным аккумуляторным или сетевым приводом стоит такая насадка в несколько раз дешевле.

Фрезер

В принципе, ничего особенного: в основном, всё ограничивается использованием необходимой формы фрезы вместо сверла, а также наличием удобного подпружиненного упора. Но, собственно, в этой опорной площадке с парой направляющих и заключается главная изюминка.

Подобные аксессуары часто являются многофункциональными: позволяют нарезать пазы в кромках заготовок либо осуществлять сверление под углом.

Для выборки глухих отверстий или, например, для обработки кромки очень желательно применять высокооборотистый инструмент.

Вибратор глубинный для бетона

По сути, он является упрощённым вариантом приспособлений, предназначенных для уплотнения монолитных смесей в момент их заливки.

Состоит устройство из эксцентрикового вибронаконечника и гибкого вала, а в качестве привода используется производительный сверлильный инструмент мощностью от 750 ватт.

Заклёпочник

Насадки на шуруповёрт для монтажа заклёпок позволяют работать крепежом с диаметром от М2,5 до М10. Это могут быть заклёпки как вытяжного, так и винтового типа.

Данные аксессуары своим шестигранным хвостовиком могут как зажиматься в патрон инструмента, так и устанавливаться на вал шуруповёрта.

Насос для перекачки жидкостей

Это хорошее решение для периодического использования на даче и в прочих подобных условиях. В минуту насадка-помпа может перекачать до 60 литров жидкости, хотя многое зависит от характеристик используемой дрели.

Насадка представляет собой компактное многоходовое устройство с парой патрубков, один из которых — входной, другой (большего диаметра) — выходной. Привод в виде дрели или шуруповёрта подключается к перпендикулярно отходящему хвостовику.

Производители рекомендуют применять инструмент со скоростью вращения шпинделя от 1500 оборотов в минуту, но чем она больше — тем лучше.

Полировка, шлифование, "химчистка"

Вроде бы нет ничего сверхъестественного в таких аксессуарах — в продаже много всяких щёток и тарелок.

Однако есть среди них и довольно-таки технологичные насадки, значительно расширяющие возможности и повышающие качество выполняемых работ. Приведём для примера шарнирные модели.

Машина для прочистки труб

Главным рабочим элементом такой насадки является стальной трос. Этот трос смотан в барабане, имеет на конце спираль ламповидной формы. Данным приспособлением прочищают канализационные трубы и даже убирают отложения с дымовых каналов.

Ленточный автоматический магазин

Подобный аксессуар в том или ином виде есть в каталоге у всех ведущих «инструментальных» компаний. Он отлично зарекомендовал себя в тех случаях, когда мастеру необходимо вкрутить большое количество однотипных саморезов, к примеру, при обшивке каркасного дома фанерой или при монтаже гипсокартонных плит.

Эта насадка наделена автоматической подачей крепежа, которая запускается при каждом контакте инструмента с рабочей поверхностью (можно заблокировать пусковую клавишу и крутить крепежи только нажатием «носика»).

Заточка оснастки и ручных инструментов

Иногда эта насадка реализована в виде миниатюрного точильного станочка с открытыми каменными дисками. На таком приспособлении можно быстро восстановить твердосплавные напайки и концевики перьевых свёрл, а также подточить фрезы, стамески, отвёртки…

Также в продаже есть закрытые специализированные насадки, которыми точат спиральные свёрла диаметром от 2,5 до 10 мм. Их приводят в действие дрелями и шуруповёртами со скоростью вращения порядка 2-3 тысяч оборотов в минуту.

Насос для пневматических шин

Мини-компрессоры на аккумуляторах уже давно оформились как отдельная категория автомобильных аксессуаров. В виде дополнительной насадки насос для подкачки воздухом на данный момент выпускается только под брендом Black&Decker (фирма имеет общие корни с компанией Bosch).

Производитель представил домашним мастерам целый набор насадок (из интересного там ещё есть дисковая пила, шлифмашина, фрезер, реноватор) с единым приводом в формфакторе «шуруповёрт». Однако подходят эти аксессуары только к данному конкретному мультиинструменту.

Пылеуловитель

Обычно активной (с использованием пылесоса) системой пылеудаления снабжаются перфораторы, но для дрелей и шуруповёртов данная тема бывает тоже очень актуальной. Поэтому некоторые фирмы предложили специальные компактные контейнеры, которые крепятся на поверхность в рабочую зону и без создания какой-либо принудительной тяги собирают мусор, пока вы сверлите.

В частности, компания Kärcher предложила и вовсе уникальное решение — изящный микропылесос на батарейках типоразмера АА, который фиксируется на месте при помощи вакуума.

Нарезка прямоугольных проёмов

По факту, это разновидность коронки. Данная насадка с четырьмя рабочими пилами служит для изготовления отверстий под прямоугольные установочные коробки. Понятно, что прижилась она в тех странах, где такие активно применяются.

В качестве заключения

Очевидно, что шуруповёрт с насадкой никогда не станет эффективнее узкоспециализированного инструмента. Однако для домашнего использования и во многих сферах профессиональной деятельности аксессуары, расширяющие сферу использования дрели или шуруповёрта, могут прийтись как нельзя кстати и позволят сэкономить немало средств.
