Заточка цепи бензопилы своими руками в домашних условиях, правильный угол заточки цепи устройства Штиль

Гарантия продолжительной работы, и хорошей производительности вашего инструмента — это правильное, и своевременное обслуживание. Чтобы процесс распиловки был комфортным, необходимо производить своевременную заточку цепных пил. Затупленные зубья можно наточить, обратившись к специалисту, или сделать это своими руками. Процесс является несложным. Но учитывая то, что зубья имеют нестандартную форму, необходимо знать некоторые нюансы и обзавестись специальным инструментом.

Причины возникновения проблемы

Бензопила — это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина — относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

Определение состояния цепи

К выраженным признакам износа режущей части инструмента можно отнести следующие проявления:


  1. При распиле древесины инструмент «гуляет» из стороны в сторону.
  2. В электрических пилах на предельных оборотах значительно ощущается нагрузка на двигатель.
  3. Наблюдается чрезмерная ширина и неровность распила.
  4. Появляется обилие мелкой стружки.
  5. Увеличивается привычное время распиловки и снижается производительность работ.

Во время работы необходимо прилагать дополнительные усилия, это не только приводит к быстрой усталости работника, но и повышает риск поломки инструмента или разрыва цепи. Поэтому не стоит медлить с решением вопроса устранения дефектов, а в отдельных случаях замены цепи.

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

  1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).
  1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
  2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем. Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т. к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Сравнительная таблица моделей

Дабы у вас окончательно отпали вопросы по поводу того, какой станок для заточки цепей бензопил лучше, используем сравнительную таблицу характеристик.

МодельМощность (Вт)Обороты (об/мин)Шум (дБ)Вес (кг)Цена (руб)
PATRIOT MG 220905000932.3от 2 885 до 3 475
REZER EG235-CN23530001017.6от 5 094 до 6 421
Huter ECS-1001005200892от 2 648 до 2 994
REZER EG85-CN854800902.6от 2 294 до 2 885
ДИОЛД МЗ-0,131302500882от 2 875 до 3 543
СОЮЗ ТСС-6001316075001001.7от 2 333 до 2 998
Sturm! BG600161603000832. 3от 2 459 до 2 994

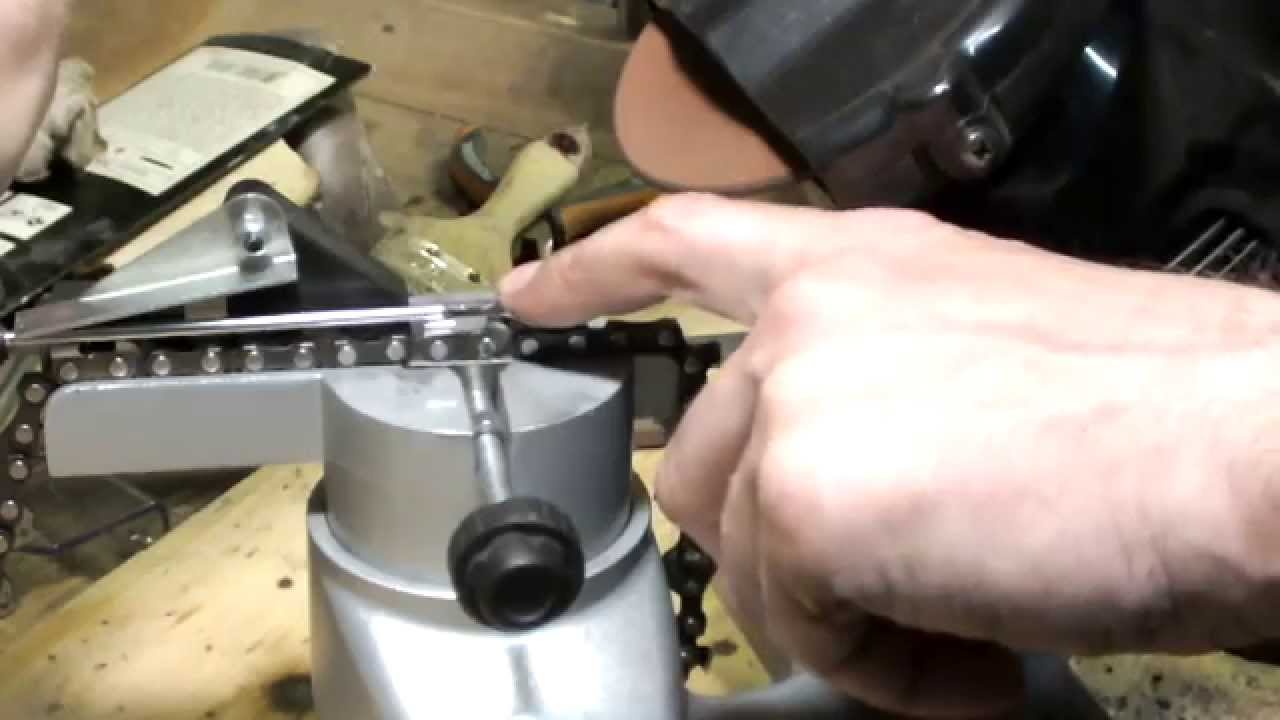

Заточка цепи бензопилы на станке

Станок — это портативное приспособление для удобной заточки зубьев. В качестве абразивного инструмента в нём применяется всё тот же напильник, который можно менять в зависимости от калибра цепи. Приспособление крепится непосредственно на шину пилы. Как и в случае с державкой, на станке имеются метки для выдерживания нужного угла заточки, а также фиксатор затачиваемого зуба.

Станок для ручной правки отлично подойдёт для новичков. Неоспоримым плюсом такого приспособления является его низкая цена и то, что с ним можно добиться качественного результата, сравнимого с электрической заточкой. Внешне станки могут отличаться, всё зависит от производителя, но результат дают одинаково хороший.

Почему выгодно заказывать у нас?

В нашем интернет-магазине продаются аксессуары для затачивания садового оборудования, цепных пил, которые можно использовать для обработки разной степени точности. Можно приобретать приспособления по отдельности или набором. Выбор зависит от условий эксплуатации и конструкции садовой техники.

Наша компания – официальный представитель немецкого производителя. Заказывая оборудование Stihl у нас, вы получаете оригинальную технику без дополнительных комиссий посредников. Поставки товаров мы принимаем на собственный склад.

Доставка оформляется сразу после обработки заявки. Товары нашего онлайн-каталога есть на складе.

Система PowerSharp

Этим способом заточку зубьев можно произвести в считаные минуты, при этом нет необходимости снимать цепь с шины. Система укомплектована цепью PowerSharp, абразивным элементом, шиной и устройством заточки. Сам процесс заключается в 3 простых действиях:

  1. Установка шины и цепи PowerSharp на пилу.
  2. Крепеж абразив внутри устройства и установка прибора на шину.
  3. Упор края пилы с устройством в любое твёрдое тело, включение бензопилы на несколько секунд.

Точим цепь на электрическом станке

Такой вид заточки используют сервисные центры или предприятия. На электрическом станке процесс существенно ускоряется. Станки могут иметь внешние различия в дизайне, но принцип заточки у них одинаковый: цепь устанавливается в специальный направляющий паз, который размещён на поворотной платформе и имеет специальный упор для фиксации затачиваемого зуба. Конструкция фиксатора оборудована регуляторами.

Заточка производится подвижным станком, который оснащён абразивным кругом и размещён под определённым углом. Устройство имеет регулировку глубины пропила (для неопытных пользователей). После включения оператор опускает абразив и затачивает зуб. При необходимости заточной круг можно поменять. После окончания одной стороны цепь необходимо перевернуть, и аналогично заточить зубья на другой.

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

  1. Выбирается контрольный зуб (первый затачиваемый).
  2. Ставится тормоз пилы в рабочее положение.
  3. Включается болгарка, начинается заточка. Важно, чтобы круг на болгарке был заточным, а не отрезным.

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки. Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки.

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи — это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

Как заточить цепь для пилы — Дом и Сад


Бензопила является незаменимым помощником на загородном участке, независимо от его размеров и возраста сада. Но мало просто стать владельцем хорошего инструмента, еще необходимо обеспечить правильную его работу. Самым сложным моментом является заточка цепей для бензопил. Здесь требуется изучение их устройства и умение правильно пользоваться вспомогательными инструментами.

Определить, когда пора приступать к процедуре, довольно просто. При хорошо заточенном инструменте не требуется прилагать больших усилий, чтобы он вошел в дерево. Как только необходимо увеличивать интенсивность нажатия, нужна заточка пильной цепи. Чрезмерная изношенность влияет и на другие важные показатели:

снижается производительность;

возрастает напряжение в теле;

увеличивается расход топлива;

повышается нагрузка на все звенья, сокращая срок эксплуатации оборудования.

Это полезно! При своевременной заточке снимается меньше металла, а значит, срок службы цепи увеличивается.

Хорошо заточенная пила обеспечивает безопасную и продуктивную работу. Этим она практически не отличается от других режущих инструментов. А вот множество зубьев и сложность их строения превращают заточку в кропотливый процесс. При наличии необходимого инструмента выполнить работу можно самостоятельно. Но перед тем как заточить цепь бензопилы, необходимо изучить строение инструмента, особенно зубьев.

Зуб имеет две кромки: верхнюю и боковую. Первая скошена под углом по направлению движения лезвия.

Режущее звено состоит из основания, лопатки зуба, ограничителя глубины. Лопатка, в свою очередь, имеет горизонтальное, спадающее назад под углом, лезвие и торцевое вертикальное.

Разность между верхней линией ограничителя глубины и передней линией спинки зуба определяет толщину стружки. Обычно это 0,5-0,8 мм (в идеале 0,6 мм).

Именно углы обеспечивают режущие свойства цепи.

Задний угол верхней кромки – самый важный. Его величина может быть от 50 до 60°.

Задний угол торцевого лезвия формирует сужающаяся назад лопатка зуба. Он играет роль в боковом обрезании стружки.

Передний угол формирует кромка торцевого лезвия с поверхностью скольжения режущего звена. В зависимости от типа цепи его величина составляет 60-85°.

Угол заточки определяют измерением под прямым углом от верхней режущей кромки к направляющей шине.

Важно! Углы заточки цепей бензопил могут быть разными, но надо запомнить основное правило. При распиле дерева мягкой породы (непромерзлого) производительность выше, чем больше угол. А сгладить вибрацию при распиле твердой древесины (или промерзшей) можно при уменьшении угла заточки. При этом наименьший показатель составляет 25°, а самый высокий 35°. Только у цепей для продольного распила угол заточки равен 10°.

Периодичность манипуляций зависит от частоты использования техники. При работе на личном подворье процедура может понадобиться только через несколько месяцев, а вот при функционировании бензопилы в профессиональных целях и трех раз в день бывает недостаточно.

Определить рабочее состояние цепи можно по ее растянутости и виду стружки, которая образуется при пилении. Если пила хорошо заточена, выходят одинаковые опилки правильной формы. Если затуплена – стружка мелкая и острая, с большим количеством древесной пыли (похожа на опилки, образуемые при работе обычной ножовкой).

Важно! Цепь тупится быстрее, если столкнется с грунтом. Причем, достаточно одного касания.

Если это произошло неожиданно, и вы не знаете, где заточить цепь бензопилы, тогда придется осваивать навыки самостоятельно.

Необходимый инструмент можно подобрать и самому. Это должны быть цилиндрический (к нему прилагается державка, которая «подскажет», по какой линии направить инструмент) и плоский напильники, шаблон, крючок для изъятия от стружки. Значительно упростят процесс тиски (освободят руки).

Чтобы прошла успешно первая заточка цепи бензопилы, видео станет наглядным пособием и лучшим помощником.

Зубья удобнее обрабатывать через один. Сначала затачиваются режущие. Для этого накладывается шаблон. Его стрелки должны указывать на направление движения цепи. При заточке нажимать надо на переднюю часть, делая небольшой уклон к поверхности шины. Движения должны производиться легко и размеренно, по одинаковому количеству раз на каждый участок. Один зуб надо затачивать слева, другой справа.

Важно! Если длина зубьев отличается, необходимо стачивать все до длины самого короткого.

Положение цилиндрического тонкого напильника должно быть таким, чтобы его край немного выступал за верхнюю грань зуба и располагался под прямым углом.

Чтобы сточить зуб-ограничитель, следует пользоваться тонким напильником. Шаблоном не стоит пренебрегать. Отметки на нем подскажут, как правильно заточить цепь бензопилы, чтобы не появились лишние отходы и не увеличилась вибрация:

S (Soft) определяет угол для работы с древесиной мягких пород;

H (Hard) – с твердыми или промерзлыми п?6?

©
