под каким углом точить для продольного и поперечного пиления, таблица, особенности для модели Штиль 180, а также способы определения

Необходимость заточки цепи бензопилы – обязательное условие, которое актуально для бензопил с ежедневным применением, например на лесозаготовках, так и при периодическом использовании на садовых участках и приусадебных хозяйствах. Как и любой процесс, связанный с техникой, заточка цепи имеет ряд нюансов, например угол заточки, его обязательно нужно учитывать и подбирать определенное значение для конкретной работы.

Содержание

  1. На что влияет и под каким углом точить?
  2. Как выбрать правильный угол?
  3. Для продольного пиления
  4. Для поперечного пиления
  5. Таблица углов
  6. Угол заточки цепи для бензопилы Штиль 180
  7. Как определить угол зуба?
  8. Видео
  9. Сейчас читают

На что влияет и под каким углом точить?

Угол заточки цепи – это важная характеристика, от значения которого в основном зависит производительность бензопилы. Также он влияет на следующие параметры:

  • Увеличивается интенсивность нажатия, так как уменьшается способность цепи «входить» в дерево без нажатия. Это приводит к увеличению напряжения в человеческом теле.
  • Повышается расход топлива.
  • Возрастает нагрузка на звенья пильной цепи.
  • Значительно сокращается срок эксплуатации бензопилы из-за дополнительных усилий на редуктор и мотор.

Если производить заточку вовремя, то можно существенно увеличить срок службы цепи. Это связано с тем, что при своевременной заточке с зуба «снимается» меньшее количество металла.

Есть два важных правила, которые касаются заточки цепных пил:

  1. Чем выше производительность, тем больше угол.
  2. Уменьшением угла заточки при распиле твердых пород дерева можно существенно снизить вибрацию.

Наименьший угол — 25°, а наибольший — 35°. Но у цепей для продольного распила угол равен 10°.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

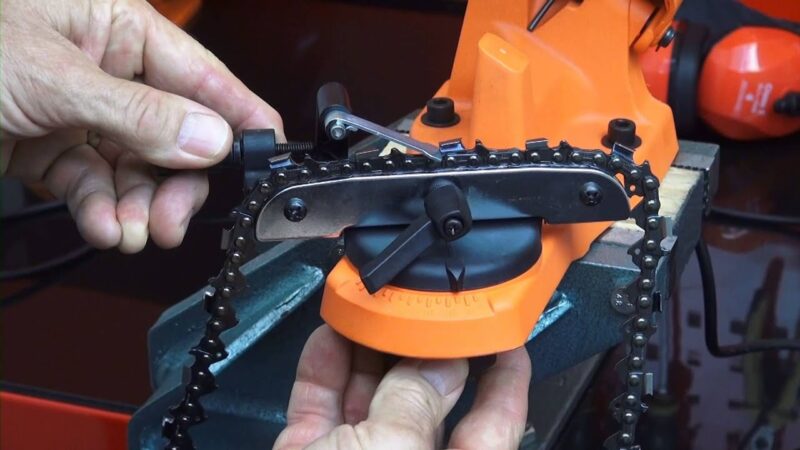

На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

Увеличение угла приведет к увеличению числа оборотов двигателя, а значит к увеличению расхода топлива и нагрузки на узлы бензопилы.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Если цепь заточена правильно, то при распиле будут появляться четырехугольные крупные опилки.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

При соблюдении угла в 35° пропил будет ровным, а опилки будут иметь прямоугольную форму.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.

Угол заточки цепи для бензопилы Штиль 180

Для Stihl MS 180 цепь точится точно также, как и для любой другой цепной пилы, никаких отличий нет. Для наглядности смотрите фото ниже, от официального представителя компании.

На фото видно какой угол держать в горизонтальной плоскости, в вертикальной, а также положение напильника по высоте.

Как определить угол зуба?

Покупая бензопилу, необходимо приобрести специальный шаблон, который позволяет проверять и затачивать зубья пильной цепи под необходимым углом. Шаблоны продаются отдельно и поставляются в комплекте с бензопилой. С его помощью можно контролировать значения задних углов у верхней и конечной лопатки, а также переднюю кромку края зуба. AliExpress

Рисунок 2

Визуально определять и исправлять угол крайне не рекомендуется, так как разная заточка зубьев приведет к быстрому износу цепи и механизмов пилы.

Очень важное значение имеет определение заднего угла верхнего лезвия с помощью шаблона, так как диапазон значения этого угла варьируется от 50° до 60°, а любое отклонение чревато повышением износа.

Для того чтобы измерить угол заточки, необходимо выполнить следующие действия:

  1. Установить перпендикуляр по отношению к поверхности цепи или ровной поверхности кромки зуба.
  2. Выставить шаблон по отношению к зубу.
  3. Установить круглый напильник в шаблон и проверить смыкание.
  4. Если есть отклонения зуба от шаблона – значит угол не соответствует параметрам заточки и его необходимо выправить.

Определять угол с помощью измерительных приборов нецелесообразно, так как способы измерения без шаблона имеют высокую погрешность, которая скажется на качестве распила и эксплуатационных характеристиках бензопилы.

Видео

Также рекомендуем посмотреть интересное видео про сам процесс заточки и устройство цепи, очень познавательное видео.

Для распиливания маленьких объемов пиломатериалов нет смысла менять каждый раз угол. В случае работы с большими объемами, следует обязательно учитывать этот параметр, это упростит работу, повысит производительность и уменьшит нагрузку на оператора.

Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Заточка пильных цепей в Твери

Главная ⁄ Всё о бензопилах ⁄ Заточка пильных цепей

ЗАТОЧКА ПИЛЬНЫХ ЦЕПЕЙ

От качественной заточки пильной цепи зависит производительность чистого пиления и удобство работы с ней, величина потребного усилия подачи и резания, ее долговечность. Чем раньше будут заточены режущие зубья, тем меньше надо будет снимать материала при очередной заточке, что обеспечит более длительный срок службы цепи, поэтому основным правилом заточки является принцип: часто точить — мало снимать.

Наиболее наглядным признаком необходимости точить пильную цепь является повышение сопротивления ее подачи, а также уменьшение размеров опилок.

При работе с затупленной пилой возрастает расход топлива, увеличивается износ пильного аппарата и двигателя пилы.

Все пильные цепи можно затачивать как при помощи специальных напильников и державок, так и на специальных станках, кроме цепей Duro, которые можно затачивать только на специальных заточных станках, оснащенных заточными кругами с алмазным напылением.

Измерение длины режущего зуба

При заточке бывшей в употреблении пильной цепи необходимо с помощью измерительного инструмента, например штангенциркуля, установить самый короткий в цепи режущий зуб, пометить его, поскольку в дальнейшем он будет служить эталоном для длины остальных режущих зубьев.

После заточки все режущие зубья должны иметь одинаковую длину. В противном случае режущие зубья будут иметь неодинаковую высоту, что приведет к неспокойной работе цепи и может вызвать ее разрыв.

Правильное положение напильника при заточке зуба

Цепи с различным шагом затачиваются напильниками разного диаметра. Требуется, чтобы напильник на 1/4 диаметра выступал над вершиной зуба.

Использование специальной державки, так же как и напильника, подобранной к соответствующей цепи, гарантирует правильное пролегание напильника к зубу во время заточки: при этом углы переднего и горизонтального лезвий получаются автоматически.

Заточной набор

Набор для заточки пильных цепей в полевых условиях состоит из державки с круглым напильником, плоским напильником и опиловочного шаблона.

Державка напильника: 1 — шаг цепи в дюймах; 2 — диаметр напильника; 3 — риска для отметки угла заточки 30°;4 — риска для отметки угла заточки 10°

На державке нанесены специальные метки, повышающие удобство заточки.

Правильное положение державки напильника при заточке угла 30°

Державку напильника следует вести таким образом, чтобы угловые риски, обозначающие углы заточки 30° и 10°, находились параллельно пильной шине. Пример правильного положения державки при заточке угла 30° также приведен на рисунке выше.

Правильное направление работы при заточке цепи

Державку с напильником следует вести горизонтально, выдерживая перпендикуляр к боковым поверхностям звеньев и пильной шине.

Для каждого зуба обычно достаточно двух-трех точильных движений. Количество точильных движений и усилие надавливания на напильник должны быть одинаковыми для всех зубьев, иначе есть риск получить зубья разной длины и, соответственно, высоты.

Точильные движения должны быть непрерывными для получения острого и гладкого края режущей кромки. Точить следует только изнутри наружу, движением от себя, при движении назад напильник следует приподнимать. Во время работы напильник надо периодически поворачивать во избежание его одностороннего износа.

Таким образом, затачивается сначала один ряд зубьев, а затем второй. Не следует точить ведущие и соединительные зубья.

Поскольку при заточке цепи в полевых условиях, при помощи напильника и державки, получить одинаковые углы заточки и длины режущих зубьев, без отклонений, обычно не получается, то примерно после каждой пятой заточки, в зависимости от степени погрешности предыдущих заточек, цепь следует отдать в специализированную мастерскую для придания правильных размеров на специальном заточном станке.

Снижение высоты ограничителя подачи по опиловочному шаблону

Соответствующий пильной цепи опиловочный шаблон накладывают на цепь, наивысшая точка ограничителя подачи должна находиться на одном уровне с шаблоном. Если ограничитель подачи выступает над шаблоном, то его обрабатывают плоским или трехгранным напильником.

При работе с мягкой древесиной в теплый период года величину подачи на зуб можно увеличить на 0,2 мм от рекомендуемой. Для этого после снятия шаблона надо сделать еще два точильных движения напильником или использовать шаблон с большей величиной подачи на зуб, например 0,8 мм вместо 0,65.

Коррекция угла наклона ограничителя подачи по сервисной маркировке

После коррекции высоты ограничителя подачи, следует дополнительно подточить его наклонную плоскость согласно сервисной маркировке. При этом нужно следить за тем, чтобы не снизить высоту ограничителя подачи.

У пильных цепей, оснащенных бугорчатыми ведущими звеньями (с цифрой 3 в марке), верхняя часть соединительного звена (с сервисной маркировкой) обрабатывается одновременно с ограничителем подачи, остальная часть ведущего звена не должна обрабатываться, иначе повысится склонность к обратной отдаче.

Кроме заточного набора, для заточки цепей можно использовать заточные устройства и станки.

Универсальный заточной станок STIHL USG

К заточным станкам фирмы STIHL относятся станки HOS и USG, конструктивно похожие на отечественные заточные станки ЛВ-9 и ЛВ-116.

Заточной станок HOS имеет нерегулируемый наклон шлифовального круга, уже адаптированный к режущим зубьям, этот станок не подходит для заточки цепей STIHL Duro.

В отличие от HOS, заточной станок UGS имеет возможность регулировки наклона заточного круга, может использоваться для любых пильных цепей, включая STIHL Duro, а также, с дополнительными приспособлениями, для заточки ножей мотоножниц и пильных полотен.

Опиловочный шаблон: 1 — измерительный край 75°; 2 — измерительный край 60°; 3 — измерительный край 80°; 4 — измерительные края для угла заточки 30°; 5 — измерительные края для угла заточки 35°; 6 — измерительные края для угла заточки 10°; 7 — шаблон для измерения высоты ограничителя подачи; 8 — очиститель пазов для измерения глубины паза

Для уменьшения ошибок при заточке, следует периодически выборочно проверять правильность переднего угла и угла заточки. Для этого используют соответствующий цепи опиловочный шаблон. На нем выбиты окошки для углов заточки 10°, 30° и 35°. Для контроля переднего угла на боковых поверхностях выбиты окошки либо отмечены на краях углы 60°, 75°, 80° и 90°.

Для проверки опиловочный шаблон укладывается на пильную цепь таким образом, чтобы боковая поверхность полностью прилегала к пильной цепи. Затем надо сместить шаблон по цепи до тех пор, пока проверяемый режущий край не поднимется к верхнему краю соответствующего окошка (передний угол или угол заточки). Угол считается правильным, если край окошка и режущий край параллельны.

При заточке цепи следует обращать особое внимание на правильность подбора заточного набора и регулировок заточного устройства либо станка. Правильные величины переднего угла и угла заточки достигаются только при правильном подборе инструмента — державки напильника и напильника, профильного заточного круга. Каждое отклонение будет влиять на правильность как минимум одной величины. Например, если используется слишком тонкий напильник либо державка напильника устанавливает напильник слишком глубоко, то получится слишком маленький (слишком острый) угол переднего и горизонтального лезвия. Наоборот, при использовании напильника большого диаметра или при его слишком высоком подъеме державкой, получается слишком большой (слишком тупой) угол переднего и горизонтального лезвия.

Неправильно установленные шлифовальные круги в равной мере влияют на угол переднего и горизонтального лезвия.

Типичные ошибки при заточке цепи: а) различнаядлина зубьев; б) различные передние углы; в) различная высота ограничителя подачи; г) различные углы заточки

Если напильник ведется неправильно или заточное устройство (станок) неправильно отрегулированы, будут получены отклонения в угле переднего и горизонтального лезвия, а также в угле заточки. Типичные ошибки при заточке показаны на рисунке выше. Если Вам необходима заточка цепей пил в Твери, то можете смело обращаться в наш магазин.
