Угол заточки ножей для строгального станка


Угол заточки ножей для строгальных станков

Любому владельцу строгального оборудования приходилось сталкиваться с заточкой соответствующих ножей. Если в вашем распоряжении имеется специальный станок, то сделать это не составит никакого труда. Еще одним вариантом станет обращение в специализированную мастерскую. Также заточить подобные инструменты для резки можно и самостоятельно.

Почему необходима своевременная и правильная заточка?

Строгальные ножи, как и другие режущие инструменты, требуют ухода по определенным причинам:

  • тупым лезвием строгальных ножей древесина будет обрабатываться очень некачественно;
  • при работе с мягкими сортами древесины на поверхности будет образовываться ворс и разнообразные неровности;
  • стертая кромка будет крошиться;
  • при выполнении строгания тупыми инструментами возникает перегрузка двигателя станка

Если вы даже решите выполнить заточку самостоятельно, используя алмазные бруски, то эффект от такой работы будет совсем незначительный. Вам придется перетачивать их в ближайшее время. По этим причинам люди, занимающиеся строганием профессионально, выбирают только автоматическую или механическую заточку.

Подготовка рабочего места и оборудования, установка винта, контролирующего угол

Для заточки ножей вам понадобится специальное точило, но необходимо использовать современные его вариации с низкой оборотной скоростью, которые обладают охлаждением водяного типа. Более всего для этих целей подойдет Tormek T7 со специальным держателем Tormek SVH. Выполнить этот процесс качественно поможет ровный и чистый заточный камень. В дальнейшем, практический пример и будет рассматриваться на основе комплекта оборудования Tormek.


При заточке необходимо установить винт, которым вы сможете изменять угол заточки, но прежде нужно подготовить рабочее пространство, выполнив определенные условия:

  1. Устанавливаем заточный камень Tormek SG250, выравнивая его при помощи специального приспособления Tormek TT-50. Приспособление идет в комплекте с T7.
  2. Необходимо сгладить заточный камень, используя брусок для очистки и выравнивания.
  3. Убираем стандартный упор и ставим специализированный упор.
  4. Вкручиваем сам винт, которым в дальнейшем возможна регулировка угла наклона затачиваемого кресла.
  5. Устанавливаем специальный держатель для лезвия.

Рекомендуется затачивать режущие инструменты, чья ширина больше 12 миллиметров. А длина ножа уже не имеет никакого значения. К тому же, вы сможете переставлять длинные ножи. Большое значение имеет правильная установка лезвия в держатель, потому что возможна заточка с большими перекосами. Правильно этот процесс выполняется следующим образом: устанавливаем спинку ножа до упора и зажимаем его специальными держателями.

Оценка и установка требуемого угла наклона

Проанализировав особенности оставляемых заточным камнем следов, возможно правильно выполнить оценку угла наклона, подобрав нужные пропорции. Затем на закрепленный упор устанавливается держатель с ножом. Регулировка осуществляется винтами упора, нужно опустить держатель до касания камнем. Винтами выставления угла выбираем требуемый его параметр в отношении камня. Выполняя вращение в ручном режиме, по рискам на окрашенном лезвии определяется необходимость регулировки угла наклона держателя. И если это потребуется, такую регулировку очень просто сделать.

Рабочий диапазон углов 30-45 градусов. Точный его градус определяется по конкретному сорту дерева. В справочнике от 1985 года, написанном Карлом Фрониусом, говорится, что качество будет зависеть не только от угла, но и от вылета ножа и диаметра головы. Классическим параметром принято считать 40 градусов. Выбирая конкретное число, не стоит забывать, что фрезы спроектированы по стандартной затыловке. Если вы увеличите угол, то появляется риск трения затылка о заготовку. А если уменьшите, то режущая кромка станет слабее и тоньше.

Решение проблемы с выбором нужного угла

Решить проблему установки требуемого угла наклона можно двумя способами:

  1. Использование двухголовой затыловки по принципу двухслойных клинков. Главную затыловку делаем под углом 40 градусов, а саму вершину ножа – около 20 градусов. Тем самым вы значительно продлите срок службы, а также нож будет обладать хорошей устойчивостью к ударам.
  2. Проверить схему и режимы заточки.

Некоторые правила и особенности заточки

Установив угол наклона в нужную позицию, можно приступать к самому процессу заточки. Вы можете зафиксировать снимаемое количество металла, для этих целей предназначены два бегунка со шкалой и делением 0,1 мм. Специалист, выполняющий заточку, сможет регулировать этот параметр достаточно точно. Не стоит забывать после каждой подачи выполнять надежную фиксацию специальными зажимами, препятствующими появлению колебаний во время заточки.

Сам процесс заточки осуществляется благодаря изменению положения держателя в отношении заточного камня. Важно следить за тем, чтобы нож не попадал за крайнюю точку камня. Желательно останавливать держатель за 10 мм от края. В качестве тормозного элемента предусмотрены отдельные упоры, перемещением которых выставляется нужный ход. Тут решающим фактором станет опыт человека, который выполняет заточку строгальных ножей. Во время самого процесса образуется вода, которая накапливается и собирается на лезвие. Затем она стекает на сам корпус и на пол. Воды тратится очень много, поэтому не забывайте ее постоянно подливать в специальный отдел. А сам разлив можно уменьшить, подложив под ножку какую-либо подкладку, высотой 6 мм.

Еще одной неприятностью во время заточки станет постоянное засаливание точильного камня, что сказывается на продолжительности данной работы. Лучше всего периодически чистить его предусмотренным для этого бруском SP-650. При работе с мягким металлом, заточка пройдет гораздо быстрее и камень придется чистить реже, потому что такой материал снимается достаточно массивными участками.

После получасовой работы получается ровная фаска со стабильным заусенцем. Останется выполнить доводку, используя кожаный круг и пасту для полировки. В первую очередь потребуется довести до завершения плоскость ножа, а уже потом саму фаску.

Особенности работы с ручным станком

Станки ручного типа применяются лишь в тех случаях, когда нужно заточить не слишком большое количество ножей. В противном случае пришлось бы потратить очень много времени. Но если вам нужно наточить несколько ножей, то этот способ станет достаточно приемлемым, но необходимо придерживаться следующих правил:

  • нужно проверить поверхность камня, потому что использование подобных станков возможно только на чистых точильных инструментах;
  • старайтесь сделать так, чтобы каретка с закрепленным ножом подводилась достаточно гладко, без каких-либо резких толчков;
  • скорость движения каретки не должна превышать 6м/мин, большая скорость может повредить лезвие;
  • во время одного прохода каретка должна продвигаться на расстояние, которое больше длины ножа на 15 см.
Особенности работы с автоматическим станком
  • мокрый способ более подходит для заточки строгальных ножей, потому что осуществляется постоянное охлаждение лезвия;
  • на этапе подготовки уже нужно выставить все параметры, включая угол наклона и расстояние передвижения каретки;
  • важнейшим фактором является установка ножей на каретке;
  • процесс должен осуществляться достаточно плавно, без резких подергиваний

Точильный станок собственными руками

При желании, возможно собрать точильный станок самостоятельно. Вам понадобятся следующие предметы: стол, планшайба, пылесос, двигатель и кожух для станка. Планшайба станет основным и самым дорогим компонентом. Желательно выбрать американских или немецких производителей. Затем подбирается двигатель, мощность которого – 1,5 кВт, подойдут даже поддержанные варианты. Например, можно приобрести двигатели от стиральных машин.

Мотор нужно установить под столешницей, а планшайбу закрепить к движущемуся элементу. Не забудьте продумать кнопки включения и выключения. На планшайбу нужно поставить кожух, срезав одну сторону, с которой и будет выполняться заточка. Также в нижней части столешницы потребуется сделать вырез под пылесос. Данный станок также подойдет для работы с другими режущими поверхностями.

Заточка ножей в специализированных мастерских

Если вам не по силам организовать правильную заточку строгальных ножей или становится сложно установить нужный уровень наклона, то обращение в мастерскую станет отличным решением проблемы. Такой способ имеет следующий преимущества.

  • Используется дорогое и высококачественное оборудование. Прямолинейность режущей кромки будет выполнена гораздо лучше, чем при самостоятельной обработке.
  • Применяются современные системы охлаждения, которые не позволят перегреться и разрушиться режущей поверхности.
  • Применяются дополнительные материалы и специальные технологии по доводке ножа, что отражается на функциональных возможностях сроках службы таких ножей.
  • В условиях мастерской возможно получить максимально ровную кромку благодаря отсутствию перегревов и различий по весу. На практике, должен получиться идеальный инструмент.

Детальное обсуждение углов заточки ножей

Мы обнаружили, что многие клиенты действительно хотят знать больше о выборе угла для своего ножа. В этой статье мы обсудим более подробно, почему вы можете выбрать один угол над другим.

Прежде чем углубляться в детали, мы хотели бы прояснить, как мы говорим об углах на ноже. У большинства ножей есть скос с обеих сторон. Когда мы говорим кому-то, что он должен поставить нож под углом 20 градусов, мы имеем в виду, что они должны заточить каждую сторону до 20 градусов.Это создает общий угол 40 градусов. Поэтому, когда мы говорим об угле на вашем ноже, мы говорим о том, под каким углом вы прижимаете нож к своему камню.

Существуют особые случаи, когда общий угол ножа не вдвое больше, чем угол заточки ножа с каждой стороны. Некоторые традиционные азиатские ножи скошены только с одной стороны. В этом примере одна сторона может быть заточена до 20 градусов, а другая – под углом 0 градусов для общего угла 20. Однако на практике мы обнаружили, что подавляющее большинство азиатских ножей, продаваемых в Соединенных Штатах, не являются одиночными. конические, но довольно традиционные ножи со скосом с обеих сторон.Если вы не уверены, как правило, можно предположить, что у вашего ножа есть скос с обеих сторон. Азиатские ножи обычно имеют немного более низкий угол, и обе стороны заточены примерно до 17 градусов.

Выбор угла для заточки ножа – это компромисс между остротой и долговечностью лезвия. Самый важный фактор при определении угла сводится к тому, как вы будете использовать свой нож. Будете ли вы брить лицо, филе рыбы, нарезка овощей, вырезание или рубить дрова? Из этих примеров легко увидеть, как каждый случай требует своего преимущества.

Твердость против Прочности

Многие люди любят иметь очень качественный нож и ценят хорошие стали. Независимо от стали, некоторые факты твердости стали все еще применимы. Твердость стали очень легко понять и измеряется по шкале, называемой шкалой Роквелла С. Прочность в металлургии – это способность материала противостоять разрушению. Простым примером материала, который является очень твердым, но не жестким, является стекло. Учитывая тот же самый нож, если сделать его тяжелее, это уменьшит его прочность.Когда производитель ножей обрабатывает сталь, они должны соблюдать баланс между твердостью и прочностью. Слишком сильный, и он может легко сломаться, слишком мягкий, и он не будет держать край. Компромисс между твердостью и ударной вязкостью при изготовлении ножа очень похож на компромисс при выборе угла заточки.

до 10 градусов градусов
Самые низкие углы зарезервированы для кромок, которые обычно режут более мягкие материалы. В этом случае края не подвергаются неправильному использованию, поэтому можно поддерживать меньший угол без повреждения или разрушения края.Самые низкие углы, которые мы обычно видим, находятся на бритвах с прямым краем. Они заострены до угла, который составляет примерно от 7 до 8 градусов (хотя задняя часть лезвия используется в качестве ориентира, поэтому знание угла не является важным и не регулируется). Прямая бритва имеет очень тонкий край, который очень легко повредить. При правильном использовании, бритва никогда не увидит тип использования, который может повредить лезвие.
Углы от 10 до 17 градусов
Угол заточки от 10 до 17 градусов все еще довольно низок для большинства ножей.С общим углом от 20 до 34 градусов это все еще очень тонкий край. Этот край, как правило, слишком слаб для любого ножа, который можно использовать в любом типе режущего движения. Также учтите, что более твердые стали также более подвержены ударным повреждениям, поскольку они более хрупкие. Если ваш нож используется для резки мягких предметов или нарезки мяса, этот нижний угол может удерживать и обеспечивает очень плавное резание.
Углы от 17 до 22 градусов
Угол от 17 до 20 градусов охватывает большинство кухонных ножей. Некоторые ножи (как правило, японские производители) будут точить свои ножи примерно до 17 градусов.Большинство западных ножей имеют примерно 20 градусов. Наш опыт показывает, что кухонные ножи, заточенные до 15-20 градусов, режут очень хорошо и по-прежнему долговечны. Эти углы все еще не очень долговечны, так как общий угол менее 40 градусов не будет хорошо реагировать на более грубую обработку более твердых материалов.
Углы от 22 до 30 градусов
В этом диапазоне лезвия ножей значительно более долговечны. Карманный нож или охотничий нож неизбежно увидят злоупотребления, не замеченные ножами, предназначенными главным образом для нарезки или измельчения более мягких материалов. Хотя край в конечном итоге может и не срезаться (но вы можете не заметить разницы), он будет значительно более долговечным.
Углы более 30 градусов
Любой острый инструмент или нож, заостренный выше 30 градусов, будет очень прочным. Его режущая способность будет заметно снижена. Эта долговечность имеет преимущество, потому что больше силы может быть использовано, чтобы сделать разрез. В то время как большинство ножей не получат преимущества от этого угла заточки, острый инструмент, такой как мачете, колун или топор, должен быть долговечным, поскольку обычное режущее действие этих инструментов может повредить другие кромки.
Мы надеемся, что вы нашли эту статью полезной

Мы ежедневно получаем много вопросов от наших клиентов. Основываясь на тысячах острых вопросов, на которые мы отвечали в течение многих лет, мы собрали эту статью, а также множество других полезных диаграмм, видео и статей. Когда вы покупаете точилки у нас, вы не только получаете отличные продукты, но вы также получаете советы экспертов о продуктах, которые мы продаем, и о том, как их использовать. Мы приветствуем вас, чтобы узнать больше о нас и просмотреть множество точилок, которые у нас есть в наличии.
Команда по заточке материалов

Вопросы по углам заточки?

Позвоните специалисту по продукту

С понедельника по пятницу, с 8:00 до 16:30.
Телефон США: 1-800-351-8234
За пределами США: + 1-608-203-1129

Отправить письмо специалисту по продукту , Заточные станки для фуговально-рейсмусовых ножей

Мы можем получить комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Я попробовал несколько различных заточек, изготовленных в магазине, для своих ножей фуговального и строгального станка, но этот оказался самым простым в использовании и изготовлении.

При выполнении этого заточного станка важно сделать пазы под правильным углом, чтобы скосы лезвий лежали идеально горизонтально.Таким образом наждачная бумага будет иметь ровный контакт. Моим фуганкам требовался угол 38 градусов, но проверьте свой, потому что он может отличаться.

Я также должен был видеть угловые прорези с доской на краю. Это потому, что моя настольная пила (как и большинство) наклоняется только на 45 градусов. Этого недостаточно, чтобы прорезь прорези при плоской доске. Резка по краю решает эту проблему. Посмотрите на свою пилу, и вы поймете, что я имею в виду. Дважды проверьте угол наклона ваших ножей фуганка и убедитесь, что слоты совпадают.Я добавил защиту лезвия, чтобы держать вещи в безопасности.

Для шлифовального блока я использовал куски 3/4 дюйма. МДФ с листами карбидокремниевой наждачной бумаги с нанесенным распылением клеем. Я начал с 220 грит и довел до 600 грит для окончательного оттачивания.

Основы заточки

Заточка – это путь к лучшему деревообработке, и этот сборник из восьми статей (плюс четыре страницы кратких советов) поможет вам туда добраться. Вы узнаете, как точить зубила, плоские утюги и пилы, используя как традиционные, так и современные методы.

Sharp все исправляет – узнайте, как этого добиться.

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые мы считаем необходимыми в нашей повседневной работе в магазине. Мы можем получить комиссию от продаж, указанных нашими ссылками; Тем не менее, мы тщательно отобрали эти продукты для их полезности и качества.

Машина для заточки ножей с фиксированным углом Угловая направляющая Профессиональный держатель для шлифовальной машины деревообработка наружная ручная заточка долото | |

Фиксированная угловая точилка для ножей Angle Guide Профессиональная шлифовальная машинка держатель для деревообработки наружная ручная заточка долота строгальный инструмент

Использование: для резки кромок деревообрабатывающих долот, плоских лопаток, гравировальных ножей, резных долот, деревообрабатывающих строгальных станков и т. Д.

Особенности продукта: Точилка изготовлена ​​из нержавеющей стали.Не ржавеет При заточке ножа край лезвия плавно прилегает к камню. Легко понять угол. Шлифование края острее. Центр тяжести устойчив и не легко скользит

Технические характеристики: точилка с фиксированным углом, нержавеющая сталь, точилка с фиксированным углом, латунь

Вес: 0,27 (кг)

Материал: нержавеющая сталь или латунь

Область применения: деревообработка

Размер: 82x55x40 мм

Вес нетто: 270 г

1 * точилка

,

То, что нужно знать о заточке ножей фуганка | Древология

Фуганок и фуговальный станок издавна были одними из самых популярных столярных инструментов, не потеряли они свою актуальность и сегодня. Вопросом о том, как заточить ножи фуганка интересуется множество профильных специалистов, поскольку полноценно подготовленный к работе инструмент позволяет добиться лучшего качества работы. Первое, что нужно сделать – это снять нож и стружколом, который перед работой нужно открутить. Бывший в употреблении инструмент нужно очистить от загрязнителей, например смолы, лучше всего она удаляется при помощи бензина.

Чтобы осуществить заточку ножа строгательного и фуговального типа лучше пользоваться специализированными устройствами. Осуществляют процедуру также вручную, к тому же приспособление для заточки ножей фуганка можно собрать самостоятельно. При работе нужно соблюдать ряд правил, можно использовать несколько технологий. Независимо от того, каким вариантом заточки вы будете пользоваться, нужно максимально точно придерживаться инструкции. Иначе можно добиться некачественной работы инструмента, функциями которого столяр не сможет воспользоваться на 100%. Если вы задумываетесь о том, как заточить ножи фуганка дома, то используйте обычные точильные камни, хотя идеальным вариантом будет выбор профессионального точильного станка с функцией охлаждения.

Подготовка к заточке ножей

Заточка ножей фуганка может быть произведена более качественно, если выбирать приспособление с низкими оборотами и высокого качества. Если вы хотите использовать точильный камень, то его нужно изначально выровнять. После правки устройства, камень нужно сгладить бруском.

Теперь выставьте подходящий угол наклона, это осуществляется вращением винта, крепящего полотно. Далее нужно использовать держатель, входящий в стандартную комплектацию станка, там закрепляется фуговальный нож. Работу нужно начинать с ножей не шире 13 мм. Длина не важна, поскольку в держателе инструмент фиксируется в удобном положении.

Для того чтобы хорошо зафиксировать нож, держите его в выбранном положении и плотно закручивайте винты.

Чтобы контролировать угол заточки ножей фуганка применяется маркер, которым отмечают фаску ножа. Понять точность регулировки, можно проворачивая камень вручную.

Заточка инструмента

Заточка ножей фуганка представляет собой простой процесс, вам нужно лишь перемещать держатель из стороны в сторону относительно точильного камня. Старайтесь не давать лезвию выходить за края камня. Зафиксируйте держатель в 12 мм от окончания круга. При осуществлении работы нужно наладить подачу водяного охлаждения. Будьте готовы к тому, что нужно будет регулярно пополнять запас жидкости в бачке и не допускать осушения резервуара. Чтобы обезопасить работу нужно добиться, чтобы влага не стекала на пол под ноги.

Заточка фуговальных ножей довольно длительная процедура. Периодически проверяйте чистоту точильного камня, поскольку тот может быстро засаливаться. Чтобы его очистить, нужно воспользоваться специальным бруском, как только будет обнаружено загрязнение.  Кстати, выбор камня во многом зависит от разновидности инструмента. Фуговальный станок может включать ножи из различных типов твердости, так что осторожно выбирайте точильный камень.

Обычно ножи для фуговального станка точатся в течение 20 минут, после чего нужно выполнить доводку. Эта процедура осуществляется при помощи специальной пасты. Полировка проводится для того чтобы на лезвие не было малейших шероховатостей, заусенцев, иначе работы с таким ножом не будет полноценной. Проверяют эффективность заточки при помощи разрезания им листка бумаги. Если срез выполнен аккуратно, то нож полностью готов к работе.

Источник: Древология.ру

Как сделать шаблонное приспособление для заточки ножей для фуганка

С уверенностью могу констатировать факт, что заточка ножей для фуганка – дело не совсем простое и многие столяры не обладают достаточными для этого навыками либо у них отсутствуют специальные приспособления. В принципе, я столкнулся с теми же проблемами, пока не нашел на англоязычном канале несколько профессиональных советов и указаний по вспомогательному оборудованию.

Приспособление для заточки

Все было бы гораздо проще, если бы у меня был станочек SVH-320, но так как его нет, я решил, что заточка ножей фуганка в моей мастерской будет производиться приспособлением, которое собрал я сам.

Совет: для шаблонного приспособления сделайте дубовую заготовку 50×50 мм по длине ножей, с которыми будете работать и тщательно отшлифуйте её.

Сначала нужно выбрать кусок древесины без сучков и лучше всего, если это будет дуб. Такая порода плохо поддается обработке, а в нашем случае приспособление для заточки фуговальных ножей будет тереться о наждачную бумагу. Для изготовления приспособления понадобится дисковая пила, дрель и угломер.

Угол заточки ножей фуганка должен иметь 40°, следовательно, прорези, которые вы будете делать в заготовке, должны соответствовать такому наклону. Глубина пропила должна составлять где-то 12 мм, чтобы нож входил в паз, а режущая часть оставалась открытой – вы можете замерять ширину у своего ножа от верхней кромки до начала конуса. Таких прорезей нужно сделать две, параллельно друг другу. Повторюсь еще раз, что угол должен составлять только 40°, поэтому нужно, как можно тщательнее замерять наклон пилы – использовать для этого можно даже обычный школьный транспортир.

Безусловно, при заточке ножей фуганка вам понадобится максимальные комфортные условия удержания шаблонного приспособления в руке. Поэтому на инструменте следует выбрать полукруглые углубления для ручки и, конечно же, отшлифовать их наждачной бумагой, исключив даже возможность загнать занозу в пальцы.

Теперь нужно перпендикулярно прорезям, под углом 90°, равноудаленно просверлить по три отверстия под болты, которые понадобятся для фиксации ножа. Только я сделал чуть по-другому, в отличие от советов американских мастеров – дело в том, что со временем древесина будет стираться резьбой болта и, в конце концов, его придется заменить крепежом большего диаметра и так до бесконечности. Поэтому, вверху каждого отверстия я просверлил потай под гайку и посадил её на клей B-7000 – теперь болт будет вращаться не в бруске, а по гаечной резьбе. По поводу клея можете не сомневаться – китайцы тоже умеют делать превосходные вещи.

Посмотрите на верхнее фото – так будет выглядеть готовое приспособление. Равноудалённость фиксаторов необходима, чтобы угол заточки ножей фуганка не менялся при нажиме шаблона на полосу наждачной бумаги. То есть, лезвие должно быть жестко зажато.

Ручная заточка фуганочных ножей

Ножи нужно проверить на целостность. Фирменное полотно должно иметь легкий продольный изгиб – это необходимо для более плотного зажима при вращении. Если заметите небольшие сколы (они возможны, когда в пиломатериале пропустили гвоздь или шуруп), то ручным приспособлением этого не исправить – понадобится станочная обработка. А вот когда в любом месте полотна появилась даже незначительная трещинка, ним работать опасно – металл может растрескаться дальше и осколками поранить вам руки и лицо.

Теперь нужно подготовить ножи для заточки. Сначала тщательно протрите их уайт-спиритом, чтобы исключить любые жировые пятна, причем, не только на конусе лезвия, но и на основной части. Жир не должен попадать как на абразив наждачной бумаги, так и в прорезь деревянного шаблона. Вас удивляет, откуда может взяться жир? Отвечу – при снятии ножа вы можете запачкать его смазочными материалами.

К сожалению, руки у нас не автоматизированы и нагрузка на шаблон может быть неравномерной, но есть способ избежать неравномерной заточки. После того, как вы зажмете полотна в устройстве, нанесите на острие лезвия полосу маркером. По истиранию краски будет понятно, проходит ли заточка фуговальных ножей правильно или все-таки есть перекос.

Возьмите три полосы наждачной бумаги с разной фракцией (на финише лучше использовать нулевку), но есть ещё один немаловажный момент – все три абразивные полосы должны находиться на идеально ровной плоскости, чтобы лезвие затачивалось равномерно. Для этого их можно наклеить на толстое стекло или на проверенную столешницу.

Заключение

Надеюсь, я достаточно доступно объяснил, как сделать шаблонное приспособление и как заточить ножи фуганка ручным способом. Если у вас есть свои предложения – пишите в комментариях и все будут рады о них узнать.

Заточка ножей фуганка | смогЁм сами

 Ручной фуганок с древних времен и сейчас активно используется в столярной работе. И с тех же самых пор особое внимание уделяется такому мероприятию, как заточка ножей фуганка. Ведь только качественно отрегулируемый инструмент позволяет получить качественный продукт.

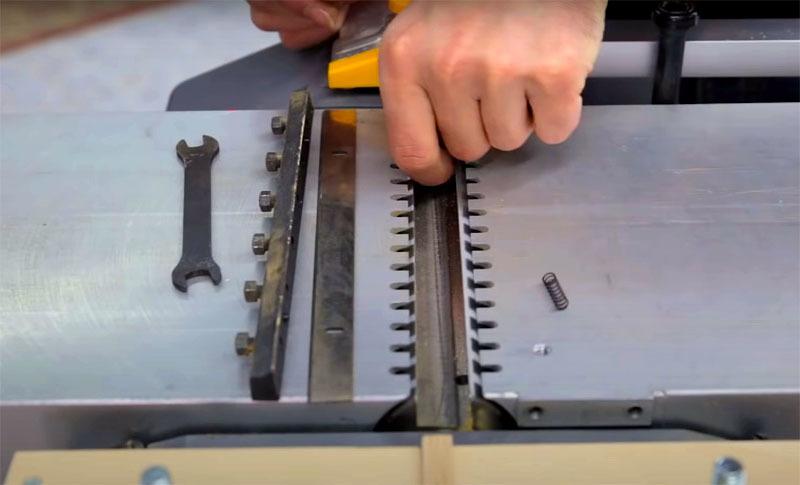

 Итак, заточка ножей фуганка своими руками начинается со снятия ножа вместе со стружколомом, который в последствии откручивают. После это с ножа смывают смолу и грязь, которая образовалась при работе. С такой задачей хорошо справляется бензин. После очистки ножа можно переходить непосредственно к заточке.   Заточка фуговальных ножей может осуществляться множеством способов. Тот, кто часто этим занимается и имеет достаточно опыта, затачивает нож, просто удерживая его руками под нужным углом. Для тех, кто имеет меньше опыта, существует масса приспособлений, электрифицированных и ручных. Поскольку станки для заточки и правки лезвий дорогостоящие, наиболее часто используются ручные приспособления. Такие изделия есть как заводского изготовления, так и самодельные. Предельно простое приспособление для сохранения угла заточки неизменным представлено на фото ниже.   Оно представляет собой мебельный болт, длинной около пятнадцати сантиметров с полукруглой головкой. Такая форма головки болта снижает трение при заточке. На резьбе болта закреплены две гайки, которые зафиксированы одна относительно второй. Перемещая эти гайки вверх или вниз можно изменять угол заточки в широких пределах. Помимо гаек на болте есть две широкие шайбы, между которыми зажимается нож фуганка. Фиксация ножа производится при помощи барашковой гайки. В собранном виде вся конструкция показана ниже.   Угол заточки ножей фуганка можно рассчитать геометрически или измерить при помощи транспортира. Для строгания мягкой древесины заточка ножей фуганка осуществляется под углом в 25 градусов, для строгания твердой древесины и при мягкой стали ножа фуганка угол заточки должен составлять 30 градусов. Также есть в продаже и заводские приспособления для затачивания столярных инструментов. Помимо фуговальных ножей, на таких приспособлениях можно затачивать стамески, резцы для токарной обработки и прочие режущие инструменты. На фото ниже показано наиболее распространенное и недорогое приспособление для заточки ножей фуганка своими руками. С его помощью легко регулировать угол заточки, перемещая нож вверх для увеличения угла и вниз – для уменьшения.   Установленный угол заточки инструмента можно определить по имеющейся линейке, которая на этом фото ниже откинута.   Фиксируется нож двумя винтами. Шкала проградуирована под наиболее распространенные углы заточки – 25,30,35 градусов. Из недостатков такого устройства можно отметить то, что заточка часто происходит неравномерно, из-за неровно зажатого лезвия. Вал, благодаря которому осуществляется перемещение устройства, изготовлен из пластмассы и не очень прочный.   Заточка ножей фуганка, независимо от выбранного приспособления производится на наждачной бумаге, которая закреплена на куске каленого стекла. Изменяя зернистость бумаги, добиваются приемлемой остроты. Заканчивают заточку шлифовкой и полировкой фаски лезвия. Для шлифовки применяют самую мелкозернистую бумагу, которая есть в наличии. Полируют лезвие на кожаном ремне, на который наносится паста ГОИ. После окончания полировки на пасте лезвие отражает предметы, как зеркало и имеет бритвенную остроту.

11,686 просмотров всего, 2 просмотров сегодня

Точильный станок Профиль K03 Подарочный базовый (TS-K03190100)

Описание точильного станка Профиль K03 Подарочный базовый:

Профессиональный комплект для заточки любых ножей и инструмента. Поставляется в прочном оружейном кейсе, удобном для переноски. В ложементах кейса помимо самого устройства расположены 4 зажима, закрывающих весь спектр ножей и инструмента. Малый универсальный стол в комплекте расширяет максимальный угол заточки до 90°.

  • Набор для любых заточных работ
  • Безотказный поворотный механизм
  • Бесступенчатая регулировка угла заточки
  • Четыре типа зажимов для заточки любых ножей и инструмента
  • Для любых типов ножей и инструментов
  • Профессиональный результат заточки менее чем через 40 минут после распаковки.
  • Совместим с камнями EdgePro ™, природными камнями, камнями boride, и др.

Модификация корпуса K03 не имеет отклонений по горизонту, нож зажимается параллельно столу. Современный реечный подъемник с бесступенчатой регулировкой позволяет выставлять угол с точностью до 0,05°. Диапазон углов работы от 7° до 23°, что позволяет заточить ножи на общий угол до 46°.
Подвижная часть соединена с основанием ласточкиным хвостом, что гарантируем абсолютную точность выставления угла. А дополнительный винт фиксации позволят жестко заблокировать подъемник во время проведения обдирочных работ.
Сочетание цельнофрезерованных зажимов и одиночного зажимы с изменяемой геометрией закрывает потребность в заточки практически всех ножей: от обычных кухонных, до ножей с особой заточкой и со спусками от обуха. Также в комплекте есть двойной филейный зажим, позволяющий затачивать ножи с углом меньше 10°. Малый универсальный стол расширяет углы заточки до 90° и позволяет затачивать парикмахерский ножницы, столярный инструмент, ножи фуганка, ножи ледобура. Таким образом общий диапазон углов заточки от 7° до 90°.
Уникальный вращающийся механизм имеет широкий рычаг, который облегчает вращение и обеспечивает надежную авто-фиксацию рамки для зажимов. Во вращающемся механизме мы используем только самые надежные материалы: корпус вращающегося механизма изготовлен из закаленной стали. Благодаря системе пружин и подшипников рама переворачивается без износа механизма.
Универсальный держатель позволят использовать с точилкой любые абразивные камни.

Стальная подставка весом более 3 кг надежно удерживает устройство на столе и позволяет производить заточку на любой ровной поверхности.
Механический угломер имеет шаг 1 ° и помогает контролировать угол во время процесса заточки, когда рама переворачивается, при смене абразива или заточки ножа.

В этот комплект входит:

  • Корпус К03,
  • Подставка
  • Зажим одиночный,
  • Зажимы цельнофрезерованные,
  • Зажим двойной филейный,
  • Стол малый универсальный
  • Расширенный набор отверток без чехла
  • Набор ЗиП
  • Упаковано в оружейный кейс

Рубанок. Рейсмус

Часть шестая. Заточка ножей электрорубанка, фуговальных и рейсмусовых станков.

Для заточки таких ножей у Tormek есть приспособление SVH-320.
Оно состоит из независимого суппорта и оправки.

Суппорт устанавливается на станок на две винтовые стойки, на каждой из которых есть регулировочная гайка. На гайки нанесены цифровые шкалы для точной регулировки положения суппорта по вертикали.
На винтовых стойках на двух осях установлена алюминиевая направляющая.
Конструкция ее такова, что оправка с зажатым в ней ножом совершает строго горизонтальные рабочие движения.
Угол наклона направляющей, соответственно и угол заточки ножей, настраивается с помощью подпружиненного регулировочного винта.
На направляющей расположена стальная штанга, на которой есть две втулки-ограничители. Они служат для ограничения перемещения оправки по направляющей.
Втулки выставляют в необходимом положении на штанге и стопорятся на ней при помощи винтов в теле втулок. Ослабляют и затягивают эти винты маленьким шестигранным ключом, входящим в комплект SVH-320.
Затачиваемый нож зажимается в оправку П – образным профилем и пятью винтами. Можно зажимать ножи до 300 мм в длину и не менее 13 мм в ширину.
Видел где-то в рекламе Tormek, как при помощи SVH-320 затачивают ножи длинною миллиметров 450-500. Но мне кажется, что это больше выход из положения, чем норма. В верхней части оправки, по центру расположен штифт, который во время заточки упирается во втулки-ограничители.

Ну что ж, пора к делу.

Заправляю станок водой до нормы.

Заточка такого типа ножей – довольно ответственное мероприятие.
Стоит воспользоваться приспособлением TT-50. Рабочая поверхность абразивного круга станет ровной и чистой.
Вращение круга будет ровным, без биения.

Канавки, которые образуются после применения TT-50, можно использовать на благо дела. В таком состоянии абразивный круг довольно быстро снимает металл. А это актуально, когда затачиваешь ножи с мелкими выбоинами от сучков, а того хуже, гвоздей.
Но кроме скорости заточки необходимо добиться и чистоты заточки РК.

Для этого все же придется воспользоваться двухсторонним камнем SP-650.
Им я только слегка приглаживаю рабочую поверхность круга.
В процессе заточки канавки довольно быстро сгладятся, но первый нож я заточу значительно быстрее остальных.

Вот наши подопытные ножи. Два ножа от рейсмусового станка Makita, два ножа от электрорубанка. Ножи от Makita затачиваются только с одной стороны, ножи от электрорубанка затачиваются с обеих сторон.

Вкладываю в оправку SVH-320 длинный нож от рейсмусового станка без зазоров и перекосов. Затягиваю центральный винт, затем соседние, а потом крайние винты.

Устанавливаю суппорт SVH-320 на станок, как показано на фото.

Надеваю оправку на направляющую суппорта. Для этого, возможно, придется поднять суппорт при помощи регулировочных гаек.
Настройку угла заточки с помощью SVH-320 можно делать с использованием перманентного черного маркера.
В книжке по эксплуатации Tormek приводится только этот способ, и я его уже описывал в теме о заточке топориков.
Я иногда выставляю угол заточки по угломеру WM-200, как это показано на фото.
Этот способ хорош, когда ножи постоянно находятся у меня на обслуживании, и я знаю точно, под каким углом они заточены мною в прошлый раз.
При помощи гаек на винтовых стойках суппорта и подпружиненного винта выставляем необходимый угол заточки. Здесь всего две настройки, но они влияют друг на друга. Первое время у людей бывают трудности с точной настройкой, но с приходом навыка и опыта затруднения исчезают.
После того, как угол заточки установлен, фиксируем суппорт SVH-320, затянув стопорные винты на вертикальных направляющих Tormek.
Затем необходимо убедиться, что РК ножа и рабочая поверхность круга прилегают друг к другу плотно и без перекосов. Шведы предлагают делать это с помощью двух полосок папиросной бумаги. Я это делаю «на просвет», т.е. устанавливаю на противоположной стороне станка настольную лампу и смотрю световой зазор между камнем и РК ножа.

Если все в порядке, приступаем к «черновой» заточке ножа.
Продольные перемещения оправки с ножом должны быть равномерными.
Я делаю небольшой, но равномерный нажим на камень. В противном случае РК ножа получится волнообразной.

Добившись отчетливого заусенца по всей длине РК, я перехожу к чистовой заточке.
Беру двухсторонний брусок SP-650, заглаживаю рабочую поверхность абразивного камня.

Делаю «чистовую» заточку. Несколько рабочих проходов достаточно.

Получаю примерно такую РК :

Аналогично затачиваются ножи для электрорубанка. Чтобы закрепить их в оправке, достаточно трех винтов.

У ножа рубанка затачиваются обе стороны. Поэтому на заточку двух ножей понадобиться 4 цикла «черновой – чистовой» заточки.
На фото видно, что втулки-ограничители я не использую. Я думаю, что они будут действительно полезны, когда придется заточить партию однотипных ножей.
Если требуется заточить 2-6 ножей, то достаточно, на мой взгляд, визуального контроля.

Получаю такую РК:

Начинаю доводку РК ножей на «кожаном» круге. Круг предварительно обмазываю финишной пастой Tormek PA-70.

Делаю доводку РК с противоположной стороны ножа.

Аналогично довожу РК ножей от рейсмусового станка.

Доводка с обратной стороны.
Важно добиться удаления заусенца по всей длине РК.

Получаю такой результат.
Хорошо заточенные ножи уверенно режут газетный лист.
Уверен, что качество поверхности древесины оструганной такими ножами порадует столяра или краснодеревщика.

Один из недостатков SVH-320 – это стекающая по обе стороны заточки вода.
Дело в том, что когда точишь длинномерные ножи, вода стекает по затачиваемому ножу то влево, то вправо. Вода попадает на кожаный круг, а затем и на приводное колесо.
Резиновая поверхность приводного колеса намокает, и станок начинает пробуксовывать
Я научился обходить эти проблемы. Чтобы вода не попадала на рабочий стол, я сначала кладу на него автомобильный резиновый коврик с буртиками. Вся пролитая вода будет собираться в нем. А чтобы вода не попадала на приводное колесо, под ножки станка со стороны кожаного круга я подкладываю подложку толщиной около 1 см. В этом случае вода уже не капает на кожаный круг, а стекает по затачиваемому ножу обратно на абразивный круг.

В основном я доволен этой разработкой Tormek. Не встречал пока ничего, на чем можно было бы заточить подобные ножи качественнее. Может быть, со временем, меня кто-нибудь переубедит

  • Кстати, я освоил выпуск кругов для Тормек в России и уже несколько лет использую только их.

        Круги для Т7; Т4; Т3 можно приобрести здесь: www.grinder-man.ru

    • Часть 2 – Заточка и установка фуговальных ножей

    После Заточка

    Поставить пружины, натяжение пруток и первый нож на месте в режущей головке. Затяните болты на натяжной планке, чтобы в ноже не было помоя, но не достаточно туго, чтобы нож не плавал вверх и вниз по пружины.

    Приложите линейку к упор на подающем столе и в контакте с магнитным зажимом или зажим.Поверните режущую головку так, чтобы между ними оставалось 1/8 дюйма. передняя часть ножа и линейка. Приложите полоску твердой древесины к ограждение на разгрузочном столе, оставляя зазор ½ дюйма между край полосы и отверстие в столе, где режущая головка находится (фото 6).

    Поместите кусок Люцита к полосе твердой древесины и опустите правый край на кончик ножа.Прижимая нож к режущей головке, медленно переместите Lucite к линейке, пока не произойдет контакт (фото 7). Положите значительную часть своего веса на Lucite, когда вы начнете затяните натяжные болты. Начните с центрального болта и работайте над выход наружу (фото 8). Чтобы нож не «сползал» не затягивайте каждый болт за один проход. Я предпочитаю затягивать каждый болт с 4 проходами увеличения давления (опять же, всегда работая с центр).

    Проверка ползучести

    Это раздел поможет вам определить, полз ли нож во время натяжные болты были затянуты. Хотя фото только шоу моя левая рука, эта часть требует обеих рук (пришлось щелкнуть картинку с другой стороны).

    Удерживая режущую головку плотно прижат к линейке, держите Lucite под углом 45 градусов, чтобы станину фуганка и сдвиньте ее по большей части ножа край (ближайшая к вам сторона) как показано на фото 9.Ищите крошечный отслоение люцита от острия ножа. Теперь переверните Lucite кусок и сдвиньте его (под углом 45 градусов) вдоль большей части внутренней части лезвия ножа. Снова посмотрите на пилинг (фото 10). Если два пилинга отдаленно близки по толщине (не по длине) у вас успешно установил первый нож. С другой стороны, если одна сторона есть сильное шелушение, а на другой стороне – легкое шелушение (или нет вообще) нож выполз и нужно будет ослабить натяжение болты и начать заново.Единственные две причины ползучести:

    • затяжка болтов при слишком малом количестве проходов или
    • Неспособность сохранить нож против линейки при затяжке натяжных болтов

    Если вы достигли ровные зачистки с обеих сторон ножа, удалите линейку и продолжайте к следующему ножу. Если вы будете внимательно следовать инструкциям, вы должен правильно установить нож с первого раза.

    Нажмите любое изображение для увеличения


    Фото 6


    Фото 7


    Фото 8


    Фото 9


    Фото 10

    Как затачивать фуговальные лезвия

    • Facebook
    • Twitter
    • Pinterest

    Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

    Фуговальный станок – это деревообрабатывающий станок, используемый для выравнивания поверхностей и резки углов. Лезвие является важной частью фуганка, и для максимальной эффективности его необходимо регулярно затачивать. Если вы не знаете, как это сделать, мы покажем вам, как затачивать фуговальные полотна.

    Как затачивать фуговальные лезвия

    При регулярном использовании лезвия фуговального станка со временем изнашиваются и затупляются. Вы можете заменить их или заточить. При заточке лезвия можно снимать.Как вариант, вы можете точить их прямо на режущей головке.

    Первый шаг к тому, чтобы научиться затачивать лезвия, – это понять их расположение на фуговальном станке. Таким образом, вы будете знать, как легко получить к ним доступ для заточки, если не хотите тратить время на их удаление.

    Расположение фуговальных лезвий

    Фуговальные станки

    имеют режущие головки с двумя или более тщательно заточенными лезвиями. Вы можете разместить лезвия на квадратных, цилиндрических, спиральных или спиральных режущих головках.Расположение лезвия таково, что режущие кромки выходят из режущей головки.

    Ось вращения режущей головки параллельна поверхности стола и перпендикулярна направлению подачи. Поскольку головка вращается в направлении, противоположном подаче, лезвия режут, когда они касаются поверхности.

    Теперь, когда вы знаете расположение лезвий, давайте рассмотрим самые простые способы их заточки.

    Способы заточки фуговальных лезвий

    Мы рекомендуем вам три или четыре раза заточить лезвия, после чего их придется заменить.

    Перед заточкой лезвий необходимо убедиться, что лезвия и поверхности фуговального станка чистые. После того, как они очистятся, есть два обычных способа заточки фуговальных лезвий:

    • Использование зажимного метода
    • Заточка без удаления

    Метод первый: Использование зажимного метода

    Этот метод заточки требует снятия лезвий.

    Что вам понадобится:

    • Строганный кусок дерева для изготовления кондуктора
    • Шестигранный ключ для ослабления и затяжки болтов
    • Наждачная бумага P120, P320, P800 или точильные камни для заточки
    • Обезжириватель для очистки опилок
    • Клин для удержания режущей кромки в место
    • Вода и набор щеток для очистки лезвий
    Порядок действий

    Ниже приводится подробное пошаговое руководство по безопасной заточке фуговальных лезвий.

    Шаг 1. Выключите фуганок

    Если вы не выключите фуганок, он может случайно запуститься и поранить вас. Уберите охранник и подложите под него клин. Это будет удерживать его и удерживать в устойчивом состоянии. После этого снимите ограждение, чтобы было больше места для движения.

    Шаг 2: Ослабьте лезвия

    Осторожно ослабьте все болты, которыми лезвия крепятся к режущей головке. У каждого лезвия есть четыре болта, удерживающих его на месте. Снимите все лезвия и держатели.Обязательно пометьте их, чтобы каждое лезвие вернулось в исходное положение.

    Шаг 3. Очистите лезвия

    Используйте промышленный обезжириватель для очистки режущей головки и убедитесь, что вы удалили все опилки, которые могли скопиться со временем. Промойте лезвия водой и обязательно просушите их

    Шаг 4: Установите лезвия

    Если у вас нет готового приспособления для заточки фуговальных лезвий, вы можете его изготовить. Чтобы сделать приспособление, вам нужно будет найти точные углы лезвия и распилить две полосы откосов на хорошо спланированном куске дерева.Обычный угол 450 °.

    После разметки углов с помощью наклонных тисков и сверла проделайте отверстия для крепежных винтов. Убедитесь, что винты совпадают, чтобы ножи были параллельны друг другу.

    Шаг 5: заточите лезвия

    Отметьте края ножей, чтобы убедиться, что вы затачиваете правильную плоскость. Во время протирания наждачной бумагой убедитесь, что лезвие в форме долота плотно приклеено к плоской поверхности. Поверхность может быть из дерева, гранита или толстого стекла.Вы также можете использовать точильные камни.

    Шаг 6. Убедитесь, что край лезвия прямой

    Прижмите лезвие к инструменту, как пробный квадрат, и попробуйте посветить сзади, чтобы проверить. Повторите для всех лезвий. Если какое-либо лезвие не прямое, возможно, вам придется его снова заточить.

    Шаг 7. Проверьте лезвия

    Вставьте лезвия обратно в держатели и затяните фиксаторы. Используйте детали из ламината высокого давления, чтобы отрегулировать высоту лезвий. Пружины в их положениях будут подталкивать лезвия вверх.Когда лезвия будут на той же высоте, что и рабочий стол, затяните гайки лезвий.

    Снимите зажим и попробуйте повернуть барабан. Барабан должен повернуться; если нет, то сделайте корректировку. Складывая лезвия в комок, вы также можете заделать зазубрины.

    Метод второй: заточка лезвий в рабочем положении

    Если вам не нравится снимать лезвия, затачивать их, а затем устанавливать заново, вы можете использовать этот другой метод.

    Шаг 1. Отсоедините фуганок

    Обязательно отключите фуганок от источника питания.Снимите ограждение лезвия и снимите ограждение.

    Шаг 2: Установите лезвия

    Поднимите подающий стол на максимальную высоту и установите режущую головку. Сделайте это для того, чтобы лезвие, которое вы хотите затачить, находилось на вершине хода и подходило к зажимному приспособлению. Опустите подающий стол так, чтобы зажимное приспособление плотно прижалось.

    Шаг 3. Острые лезвия

    Обязательно защитите выходной стол от заточки лентой. Проведите деревянным бруском по столу и опустите разгрузочный стол, пока брусок не коснется ножа.

    Для заточки используйте точильный камень. Начните с зернистости P600 и повторите мазки, затем переходите к зернистости P1200. Верните камень к разгрузочному столу. Убедитесь, что края лезвия прямые.

    Повторите то же самое для других лезвий.

    Шаг 4. Проверьте лезвия

    Проверьте лезвия, чтобы убедиться, что у вас есть требуемая острота. Если нет, повторите процесс.

    Совет. При заточке фуговальных лезвий потребуется много терпения.Иногда вам может потребоваться переделать процесс по отдельности, чтобы получить требуемую резкость.

    Меры безопасности при заточке фуговальных лезвий

    По данным Гильдии деревообработчиков Америки, фуганки, строгальные станки и другое оборудование несут ответственность за 10 930 ежегодных травм на рабочем месте. Вот как обезопасить себя при заточке фуговальных лезвий:

    • Носите защитную одежду, например перчатки.
    • Убедитесь, что к фуговальному станку нет напряжения
    • Убедитесь, что вы правильно зажали подвижные части
    • Не прикасайтесь к лезвиям
    • Наденьте защитные очки

    Заключение

    Ваш фуганок полезен ровно настолько, насколько полезны его лезвия и режущая головка.Однако иногда заточка этих лезвий может быть сложной задачей. Это требует определенных навыков и требует от вас терпения и уверенности. Мы уверены, что приведенные выше советы помогут вам правильно затачивать фуговальные полотна.

    Услуги по заточке фуговальных лезвий | Контактная информация Finder

    Результаты листинга Служба заточки фуговальных лезвий

    Заточка строгальных и фуговальных лезвий Услуги по заточке

    4 часа назад Заточка строгальных и фуговальных лезвий . Заточка строгальных и фуговальных лезвий . Цена (за дюйм): 1.00 долларов США. Отличное обслуживание , быстрый ремонт, ожидайте этого. Мы стремимся быть вашим лучшим выбором каждый раз, когда вам нужно заточить инструменты. Мы знаем, что отличный сервис …
