Устройство домкрата: Домкраты: устройство и принцип работы

принцип работы, характеристики и критерии выбора, ремонт

Большинство автолюбителей предпочитает самостоятельно проводить ремонтные работы автомобиля в своём гараже. Чтобы заменить колёса перед сезоном, отремонтировать элемент ходовой части или полностью снять навесной агрегат, водитель сталкивается с необходимостью использования подъёмного устройства.

• Разновидности домкратов
• Конструкционные особенности
• Характеристика домкрата
• Принцип работы
• Самостоятельный ремонт
• Выбор качественного инструмента

В современное время, для реализации подобных желаний, используются всевозможные инструменты, основным из которых является домкрат. Долгие годы он служит надёжным помощником у всех автолюбителей.

Разновидности домкратов

Специализированный механизм, используемый человеком для поднятия тяжестей и различных грузов на необходимую высоту — это домкрат. За последнее время было создано большое количество различных модификаций этого инструмента.

Он бывает переносной, передвижной и стационарный.

В зависимости от необходимости и потребностей, подъёмные механизмы подвергались модификациям. Сегодня популярны несколько таких механизмов, например:

• винтовой;
• реечный;
• пневматический;
• клиновый;
• гидравлический.

Конструкционные особенности

Подкатной автомобильный домкрат является гидравлическим подъёмным устройством, установленным на четыре стальных колесика. Это даёт возможность закатывать его под машину, благодаря чему он и получил своё название.

Без использования подъёмника не обходится ни один автосервис или СТО. Большая грузоподъёмность, удобство и простота использования, играют ощутимую помощь в работе не только профессиональных автослесарей, но и обычных автолюбителей.

Подъёмный механизм состоит из нескольких элементов:

• металлическая рама, способная долговременно выдерживать большую нагрузку;
• четыре металлических колесика:
  • два передних — несущие, играющие опорную роль;
  • два задних — подвижные, обеспечивающие манёвренность агрегата;
• гидравлический поршень, поднятый или опущенный в корпус;
• платформа — это часть, на которую опирается машина;
• ручка, предназначенная для нагнетания масла в поршень, что приводит механизм в действие.

Для использования такого устройства необходим ровный и твёрдый пол. Если использовать подкатной домкрат на 3 тонны или больше, покрытие должно быть бетонным. Стальные колёса покрыты полиуретаном, что позволяет использовать механизм на любом половом покрытии без опасности нанести повреждение.

Гидравлический подъёмник приспособлен для длительного нахождения под нагрузкой без применения дополнительных средств или механизмов. Никакие краны, цепи или лебёдки больше не нужны. Срок эксплуатации подобных устройств — длительный, не требующий частого вмешательства.

С целью защиты лакокрасочного покрытия кузова рекомендуют оснастить подъёмную платформу толстой резиновой подкладкой. Дополнительно обеспечивают безопасность при работе, подкладывая под колёса на противоположной стороне машины стопоры или упоры.

Подъёмное устройство обладает важными достоинствами:

1. Высокая эффективность и полная автономность.
2. Безопасность проведения любых работ под машиной.
3. Хранение механизма не требует специальных условий и дополнительного свободного места.

Характеристика домкрата

Гидравлические домкраты очень популярные, они экономят массу времени, просты в использовании и неприхотливы в хранении. Плавную работу механизма обеспечивает несжимаемое масло, благодаря этому груз можно надёжно зафиксировать на любой высоте.

Не последнюю роль играет стартовая высота подъёма: этот показатель гидравлического подъёмника значительно превосходит механических конкурентов. Подъём можно осуществлять с нескольких сантиметров от пола.

Высота подъёма полностью или частично исключает необходимость залезать под автомобиль. Во многих случаях человек, проводящий ремонт машины, пачкается меньше.

Среди большого количества плюсов подкатной домкрат имеет ряд недостатков. К ним относятся:

• Опасность использования на подъёме или склоне. Есть вероятность опрокидывания механизма.
• Изношенные части гидравлики под нагрузкой могут привести к опусканию домкрата.

Для предотвращения неприятностей или возможных проблем, стоит проводить регулярную проверку работоспособности механизма. Под критерий проверки попадает не только уровень масла в системе, но и клапана, сальники и прокладки.

В запасе необходимо иметь ремонтный комплект для домкрата, чтобы сразу при обнаружении износившихся элементов заменить их новыми и не подвергать себя опасности.

Специалисты советуют хранить и транспортировать гидравлический подъёмник в вертикальном положении. Существует большая доля вероятности, что несоблюдение этого правила приведёт к вытеканию масла из резервуара.

Повышенную стоимость гидравлического домкрата тоже можно отнести к минусам. Многие автолюбители, сталкиваясь со стоимостью устройства, отдают предпочтение механическим подъёмникам, более дешёвым. Конечно, если не учитывать времени, которое необходимо потратить на подъём и опускание автомобиля механическим домкратом. А физических сил придётся потратить на этот процесс достаточно.

Использование гидравлических подкатных домкратов на автосервисах и станциях обслуживания полностью оправдывается. Да и обычные автолюбители используют подкатный подъёмник везде: на стоянке, во дворе, прямо на трассе. Использование этих механизмов существенно экономит время и силы.

Сменные подставки, специальные захваты, упорные штифты и многое другое может входить в комплектацию подъёмников. Производители это делают с целью повышения безопасности и расширения возможностей использования домкрата.

Принцип работы

Любой гидравлический домкрат работает по одному и тому же принципу, в их основе лежит закон Паскаля. В нём сказано, что внешнее давление на жидкость или газ имеет изначальные характеристики в любой точке любого направления.

На основание установлены два сосуда, связанные посредством канала. В одном сосуде находится поршень, который подымает или опускает груз. В другом сосуде вмонтированы два клапана:

• один — для нагнетания жидкости в сосуд с поршнем;
• второй — для всасывания жидкости взамен выдавленной.

Рабочая жидкость — её роль отведена техническим маслам.

Используя длинную съёмную рукоять, человек при минимальных усилиях закачивает масло в цилиндр. Цилиндр двигает поршень и, соответственно, подъёмную платформу. Созданное таким образом давление способно поднимать и удерживать большие грузы.

Чтобы опустить груз, необходимо открыть перепускной клапан и вернуть масло в первоначальную ёмкость. Для этого, используя ручку для накачивания, проворачивают винт перепускного клапана и сбрасывают давление, платформа плавно опускается.

При необходимости плавного и точного хода гидравлического домкрата рекомендуют остановить свой выбор на трансмиссионном подкатном подъёмнике. Этот механизм оснащён поворотной рамой и гидравлической системой высокого уровня плавности. Такой агрегат рассчитан на выполнение работ с возможностью фиксации вертикального или горизонтального положения.

Гидравлические домкраты способны на подъём груза до двухсот тонн. Такие мощные механизмы нашли применение в промышленности и железнодорожной сфере. Оптимальным для использования считается гидравлический подъёмник до 3 тонн.

Самостоятельный ремонт

Любой домкрат рано или поздно, независимо от срока эксплуатации, всё равно выходит из строя. Выявлять и устранять неисправности механизма несложно, и делать это можно самостоятельно.

Характерные признаки, которые говорят о необходимости осмотреть и провести ремонт, будут видны невооружённым глазом:

• появились подтёки масла;
• поднимая или опуская груз, поршень подклинивает;
• домкрат полностью отказался подыматься или опускаться.

Для самостоятельного ремонта механизма надо запастись гаечными ключами и, как уже говорилось, необходимо приобрести ремкомплект для домкрата. Ещё придётся купить промывочную жидкость и новое масло. Надо подготовить ёмкость, куда сливается отработанная жидкость.

Конечно, есть несколько причин, которые могли привести к поломке. Это может быть коррозия внутренних деталей подъёмника, искривление штока механизма или выход из строя одного из клапанов. Стоит ли гадать о возможной причине поломки агрегата, если разбирать его всё равно придётся.

Используя гаечные ключи, разбирают конструкцию крепления. Чтобы стравить жидкость из поршня, необходимо из корпуса извлечь специальный клапан. Стоит обратить особое внимание на прокладки и клапанные шарики. Цель — обнаружение повреждений или следов износа.

Следует заменить отработавшие элементы домкрата, очистить детали механизма от грязи и налёта. В завершение следует промыть внутреннюю систему гидравлики. Старая жидкость утилизируется, а на место веретённого масла необходимо залить новое качественное масло для гидравлических систем.

Домкрат ремонтируется редко, один раз в несколько лет. Поэтому стоит поменять всё, что есть в ремкомплекте. Хуже не будет, а следующий ремонт точно наступит нескоро.

Чтобы полностью слить старую жидкость, не открывая поршневой камеры, можно использовать подъёмную часть домкрата. Просто подвигать его вверх и вниз несколько раз. Чтобы удобней было это делать, можно поставить на место стравливающий клапан с запорным шариком, но без прижимающей пружины. Важно не забыть поставить её потом на место.

Домкрат собирается в обратном порядке.

Выбор качественного инструмента

Выбор домкрата необходимо делать исходя из дальнейших целей. Основной критерий: где предстоит его использовать? Это будет автомастерская или частный гараж автолюбителя?

У автолюбителей всё просто: чтобы выбрать устройство, необходимо знать вес автомобиля и сделать вероятный допуск. Скорость подъёма машины не имеет значения. Для этого подходит, с небольшим запасом, подкатной домкрат на 3 тонны.

На станциях технического обслуживания или в мастерской шиномонтажа другие требования. Для них важна скорость подъёма и грузоподъёмность устройства, поэтому и выбор подкатного домкрата будет другим.

При покупке домкрата стоит обращать внимание на клиренс автомобиля, он должен быть выше платформы подъёмного устройства.

Обратите внимание на максимальную высоту подъёма механизма: чем выше, тем опаснее, и можно деформировать кузов. Высота домкрата, которая устраивает вас, не должна быть максимальной высотой его подъёма.

Нет необходимости покупать заведомо мощный домкрат, тем более с небольшой точкой опоры. Используя такое устройство, легко можно повредить кузов.

Первая классификация подкатного гидравлического домкрата — грузоподъёмная возможность. Достаточно сказать, что это самый важный критерий. От этого параметра зависит вид транспортного средства, с которым может работать этот подъёмник.

Этому критерию отвечают три варианта грузоподъёмности:

• две тонны — для легкового автомобиля в гараже;
• три тонны — для внедорожников, в гараже или на СТО;
• пять тонн — внедорожники, микроавтобусы, на СТО и автопарки.

Вторая классификация — высота подъёма платформы. На каждом домкрате производителем указан цифровой диапазон работы изделия, то есть, крайняя точка максимального сжатия и подъёма.

Первая цифра важна для машин с низкой посадкой. Если клиренс авто меньше высоты домкрата, будет невозможно подсунуть устройство под автомобиль, тем более при спущенном колесе.

Вторая — для внедорожников. У большинства из них дорожный просвет достаточно большой, высоты домкрата может не хватить для того, чтобы снять колесо.

Третий важный фактор, влияющий на выбор механизма — фирма-производитель. Этот критерий влияет на качество изделия в значительной степени. Агрегат может быть:

• отечественный;
• импортный;
• китайский.

Считается, что импортное оборудование значительно качественнее. Стоит заметить, наша промышленность не стоит на месте. Сегодня рынок предлагает качественные отечественные разработки, не многим отличающиеся от импортных аналогов. Можно приобрести довольно хорошие изделия, сэкономив деньги на покупке продукции отечественных производителей.

Что можно сказать наверняка — качество китайских изделий очень низкое. В случаях когда человек находится под машиной, его жизнь зависит от качества домкрата, поэтому нет смысла экономить деньги, рискуя жизнью.

Кроме этого, у подкатных домкратов существует два способа их применения:

1. Первый — инструменты механического или ручного применения, требующие приложить физическую силу человека.
2. Второй — механизмы повышенной производительности, использующие гидравлику для расширения возможностей человека.

Усилия, прилагаемые для поднятия автомобиля, используя ручной подкатной домкрат, прямо пропорциональны длине ручки, которой производят подъём. Работая с легковым авто, можно обходиться и короткой ручкой. Ей легко пользоваться даже в стеснённых условиях стандартного гаража.

Но вот чтобы поднять тяжёлый внедорожник, ручного домкрата будет недостаточно, придётся приложить много усилий и, скорее всего, высоты механизма будет недостаточно. Гидравлический подкатной домкрат с такой ситуацией справится легко.

Благодаря своим универсальным данным гидравлические подъёмники получили заслуженное признание на станциях обслуживания автотранспорта и в частных гаражах.

Устройство гидравлического домкрата и принцип его работы

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Необходимость подъема грузов на небольшую высоту без их перемещения возникала всегда. Раньше для этих целей привлекалось несколько человек с разными приспособлениями. Но с изобретением домкрата производить подъем стало возможным одному человеку. Широкое распространение получили гидравлические домкраты. Используют их как в быту, так и на производстве. Отличаются между собой грузоподъемностью, конструктивным исполнением, высотой подъема и габаритами. Принцип действия одинаков для всех.

Основное предназначение гидродомкрата это:

• поднятие груза;
• фиксация на заданной высоте;
• перемещение.

Назначение и особенности устройства

Многие знают, что одними из первых к помощи домкрата прибегают автолюбители. Этот инструмент им требуется для того, чтобы поднять свое транспортное средство на определенную высоту, чтобы в подобном положении провести необходимые работы. Лучше всего с этой задачей справится именно гидравлический домкрат, учитывая его большую грузоподъемность и отсутствие необходимости прилагать большие усилия для подъема груза.

Когда-то подобного рода задачи решали при помощи механических приспособлений подобного типа. Но шло время, и в определенный момент пришло понимание того, что возможности механики ограничены и нельзя создать высокое давление, какие бы усилия человек ни прилагал. На смену им пришли современные подъемные механизмы, в которых для работы используется масло. Благодаря этому веществу, которое находится в домкрате под давлением, можно с легкостью создать необходимое давление. Именно особенности конструкции позволяют им поднимать достаточно тяжелые грузы на различную высоту.

Встречаются такие приспособления, которые могут поднимать даже грузы весом в несколько тонн. Из этого следует, что домкраты можно использовать для подъема не только автомобилей, но и любых других элементов конструкций. Например, они прекрасно справятся с задачей по подъему плит фундамента или колонн.

Возвращаясь же к самому распространенному случаю применения домкратов, они позволяют на долгое время поднять и зафиксировать транспорт в нужном положении, благодаря чему можно спокойно заниматься решением возникшей задачи, например, выполнить балансировку колес автомобиля.

Их имеют в своем арсенале не только специалисты автомастерских, но и рабочие крупных нефтеперерабатывающих предприятий. Незаменимы эти помощники и на электростанциях. Постепенно с возможностями этих приспособлений познакомились и простые обыватели. За последнее время все чаще такие механизмы можно встретить в гаражах рядовых граждан. Примечательно, что эти механизмы могут функционировать как в горизонтальной, так и в вертикальной плоскости. Это поспособствовало еще большему распространению этих устройств в сфере строительства.

Как правильно заменить жидкость в гидравлическом устройстве

Для прокачки гидродомкрата следует обзавестись такими необходимыми инструментами и материалами, как набор отверток, гаечные ключи, специальная промывочная жидкость и качественное масло.

Последовательность замены жидкости:

• Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
• Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
• После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Вам это будет интересно Какие домкраты лучше для легковых автомобилей: подбор по параметрам

Прокачка гидравлического домкрата в домашних условиях

Перед прокачкой гидравлического приспособления следует со всей ответственностью отнестись к выбору качественного масла.

К примеру, в зимнее время года рекомендуется отдавать предпочтение специальному морозостойкому синтетическому маслу. Оно соответствует техническим требованиям, которые могут быть предъявлены подъемником в процессе эксплуатации зимой.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

1. Молоток и долото.
2. Плоскогубцы.
3. Отвертки различным диаметром.
4. Ножовка.
5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство и принцип действия

Выбор того или иного устройства напрямую зависит от условий, в которых он будет использоваться. Это может быть не только большой автосервис, но и небольшой частный гараж. Многие автолюбители уже оценили преимущества удобного дизайна. Такие модели можно устанавливать где угодно, то есть даже на территориях, прилегающих к СТО. Они способны поднять достаточно большую массу на приличную высоту. Некоторые модели имеют дополнительные насадки, значительно расширяющие их функциональные возможности.

Таким образом, ранее было установлено, что одним из основных компонентов гидравлического домкрата является цилиндр. Необходимое усилие получается за счет разницы давлений в главном цилиндре и цилиндре исполнительного механизма

Стоит обратить внимание на определенную конструктивную особенность таких устройств. Дело в том, что гидроцилиндр не вертикальный, а горизонтальный

Конечно, это никак не влияет на принцип работы механизма. Есть еще несколько конструктивных особенностей таких устройств.

Их стержень не упирается непосредственно в кузов автомобиля. Он опирается на рычаг, который упирается в поверхность автомобиля. Зачем использовать такой сложный механизм, если вы можете управлять положением цилиндра с помощью простого вертикального домкрата?

На самом деле ответ на этот вопрос довольно прост. Это устройство легче подкатить под машину, чем его вертикальный аналог. Это связано с теми же конструктивными особенностями моделей данного типа. Если у вас автомобиль с низким шасси, вам нужно использовать это устройство, чтобы поднять его на определенную высоту.

Стоит подробно остановиться на теме шагающего гидроподъемника. Таким образом, это четырехколесная коляска, которая может легко проехать практически под любой машиной. Эти колеса жестко закреплены на раме. Гидравлический привод расположен на раме. В горизонтальном положении шток поршня поддерживается специальным вертикальным механизмом, который прикреплен к подъемной платформе. Предусмотрен подъем автомобиля.

Механизм преобразования горизонтального движения в вертикальное может быть разным. Чаще всего это поворотная передача. Но это не единственный способ трансформации. Здесь можно использовать гораздо более сложные механизмы.

Вся работа механизма основана на движении специальной ручки. Сам гидравлический домкрат скользит под автомобилем. Затем запускается рабочий механизм. Привод создает определенное давление в цилиндре, с которым автомобиль поднимается. Основная работа выполняется приводом и прямым клапаном. Если давление в системе необходимо немного снизить, ручку можно повернуть. В результате открывается обратный клапан, выпуская воздух из системы.

Поднятый домкратом автомобиль или другое устройство опускается. Также существуют альтернативные модели механизмов. У них есть обратный клапан выпуска воздуха прямо рядом с ручкой. Чтобы снять лишнее давление, достаточно установить на него ручку, предварительно сняв ее с места. Так работает гидравлический автомобильный домкрат. Его дизайн отличается простотой и оригинальностью. Именно по этой причине выбираются такие механизмы.

Таблица характеристик домкрата.

Попадание воздуха или грязи в рабочую полость

В процессе продолжительного использования гидравлического домкрата в его рабочей полости может скапливаться воздух, который негативно влияет на эффективность работы устройства. Обычно причина этому кроется в нехватке жидкости в гидравлической системе, из-за чего воздух и попадает в нее.

Чтобы сделать это, открывается перепускной клапан и масляный бачок. После этого насос механизма быстро прокачивается несколько раз. Таким способом можно быстро и эффективно удалить весь воздух, который попал в процессе эксплуатации внутрь рабочей полости устройства. Завершив выполнение такой процедуры, перепускной клапан закрывается, пробка от масляного бачка устанавливается на свое место. Если все сделать верно, воздух из рабочей полости полностью удалится, и механизм снова сможет работать на полную мощность.

Если же такая процедура поможет мало или же вовсе не поможет, можно будет повторить ее еще раз. При необходимости можно воспользоваться и некоторыми другими способами устранения наличия воздуха.

Еще один достаточно эффективный способ помочь домкрату – отвернуть запорную иглу, при помощи винта поднять в верхнее положение плунжер и отпустить его, чтобы он вернулся в первоначальное нижнее положение. Такую процедуру для максимальной эффективности следует повторить несколько раз.

Еще одной причиной, почему домкрат может плохо работать или же совсем не работать, является попадание грязи в основную полость. В таком случае нужно снять головку корпуса, залить внутрь керосин, не устанавливая запорную иглу прокачать механизм. После этого керосин сливается, в устройство заливается чистая жидкость.

Таким образом, самые распространенные проблемы с работой гидравлического домкрата можно исправить и своими руками: замена рабочей жидкости, прочистка рабочей полости и тому подобное. При наличии же каких-либо серьезных неисправностей, устройству может понадобиться профессиональный ремонт.

Конструкция гидравлического домкрата

Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:

• Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
• Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
• В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.

Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.

Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.

Как работает пневмогидравлический домкрат

Такой необычный и многогранный тип подъемников, самой своей сутью требует полноценного знакомства, которое следует начать в разбора его названия. Имя инструмента говорит нам, что главной его особенностью и движущей силой, является сжатый воздух, приводящий в действие пневмогидравлический домкрат. Принцип работы устройства основывается на объединении 2-х систем: гидравлической – поднимающей упор из корпуса, и пневматической – выполняющей функцию масляного насоса. Одно без другого функционировать не может, поэтому разберем все по порядку, начиная с гидравлики.

Вне зависимости от значимой роли воздуха в системе, подъем массивных грузов гидро пневмо домкрат выполняет по классической схеме, за счет жидкости. По сути, действие данного инструмента, практически полностью идентично стандартному бутылочному подъемнику. Изначально масло находиться в своем резервуаре, а под воздействием насоса, под контролем возвратных и поступательных клапанов, оказывается в рабочем цилиндре, выталкивая собой поршень с упором. Главный нюанс и суть всего пневмогидравлического домкрата, заключается в насосе.

Если в обычно подъемнике бутылочного или подкатного типа, жидкость перекачивается вручную, путем подъема и опускания штока, то у героя данной темы за этот процесс отвечает специальное устройство. Вместо грубого ручного давления, пневмогидравлический домкрат использует поток сжатого воздуха, со средним давлением в 4 атмосферы (примерно 4.1 кг силы на см²). Перекачивающий масло насос работает по принципу пневмоцилиндра с распределителем, регулирующим подачу воздуха. Более наглядный пример работы подобного устройства, продемонстрирован на следующей схеме.

Как пользоваться реечным домкратом для внедорожников?

Купив реечный домкрат, не стоит убирать его в багажное отделение или закреплять на рейлингах. Прежде всего, необходимо опробовать новое подъемное устройство и разобраться в принципах пользования им.

Реечных подъемник Hi-Lift может поднять вес до 1,5 тонн.

В первую очередь нужно подобрать равномерную поверхность, припарковать на ней внедорожник, поставить его на ручной тормоз и заблокировать рулевую колонку. Под колеса автомобиля следует заткнуть специальные подпорки. Если таковых не имеется, можно воспользоваться кирпичными блоками или фрагментами досок.

После этого подъемник подставляется либо под бампер для усиления, либо под дверной порог. При этом нижняя часть хай-джека должна быть сдвинута немного внутрь, чтобы образовался небольшой наклон. В процессе лифтования приспособление выровняется естественным путем. Если подставить домкрат в вертикальном положении перпендикулярно к земной поверхности, существует риск помять боковую часть кузова внедорожника

Поэтому наклону подъемника следует уделять особое внимание в процессе лифтования транспортного средства

Как только реечный домкрат будет размещен в соответствии со всеми правилами, можно переместить контроллер режимов в верхнее положение, вплоть до характерного щелчка. Для этого могут потребоваться определенные физические усилия. Взявшись за рукоятку, нужно потянуть ее вверх. После упора рукоятки в нижнюю часть порога можно приступать к процессу лифтования.

Это выполняется из положения с левой стороны от домкрата. Необходимо взяться за рукоятку правой рукой, а за реечное основание – левой. Стоит помнить, что большой палец левой руки нужно прижимать к боковой части рейки. Если пальцы будут располагаться на стороне реечного механизма, существует риск получения травмы, поскольку нельзя гарантировать надежность домкрата в случае неправильного использования устройства.

При этом не следует забывать, что рукоятка домкрата представляет такую же опасность. Если ручка соскользнет или выскочит из рук в процессе подъема, она может попасть в любую часть тела. По этой причине лучше всего предостерегаться и держать голову подальше от приспособления.

Для поднятия внедорожника подъемник подставляется под бампер или под дверной порог.

Убедившись, что все выполняется правильно, необходимо крепко ухватиться за рукоятку и начать ее передвижение по направлению снизу вверх и обратно. Расстояние движений нужно определять, прислушиваясь к характерным щелчкам шпонок.

При лифтовании внедорожника крайне важно прослеживать положение домкрата: его не должно перекосить. После подъема до нужного уровня рукоятку потребуется закрепить в сложенном положении

Не забудьте проверить устойчивость транспортного средства, покачав его легким движением руки.

При смене колеса нельзя находиться в боковой части подъемника, поскольку сорвавшись, он упадет именно в этом направлении. Это может обернуться плачевными последствиями для человека.

По завершении замены колеса внедорожник потребуется опустить, и этот процесс является не менее сложным и опасным, чем процедура подъема. Освободив рукоятку от крепления, нужно начать опускать ее, попутно переключая контроллер режимов в нижнюю позицию. Это действие иногда вызывает трудности, поэтому следует слегка стукнуть по фиксатору, если он не поддается простому нажатию.

При установке домкрата его нижняя часть должна быть сдвинута внутрь, что бы не было риска помять кузов внедорожника.

Рукоятку нужно приподнять и опустить. Второе действие дается довольно просто и не требует физических усилий до тех пор, пока шпонка реечного механизма не перекинет нагрузку на вашу руку. Поэтому следует удерживать ее очень крепко. В процессе подъема рукоятки нагрузка ослабнет и уже на половине пути исчезнет совсем.

Крайне важно удерживать рукоятку, пока она опускается. Ослабить усилие можно только тогда, когда она подойдет к реечному механизму

После полного спуска внедорожника держатель автоматически опустится по реечному механизму. В некоторых случаях он стопорится на месте, поэтому нужно приподнять рукоятку и слегка подергать ее.

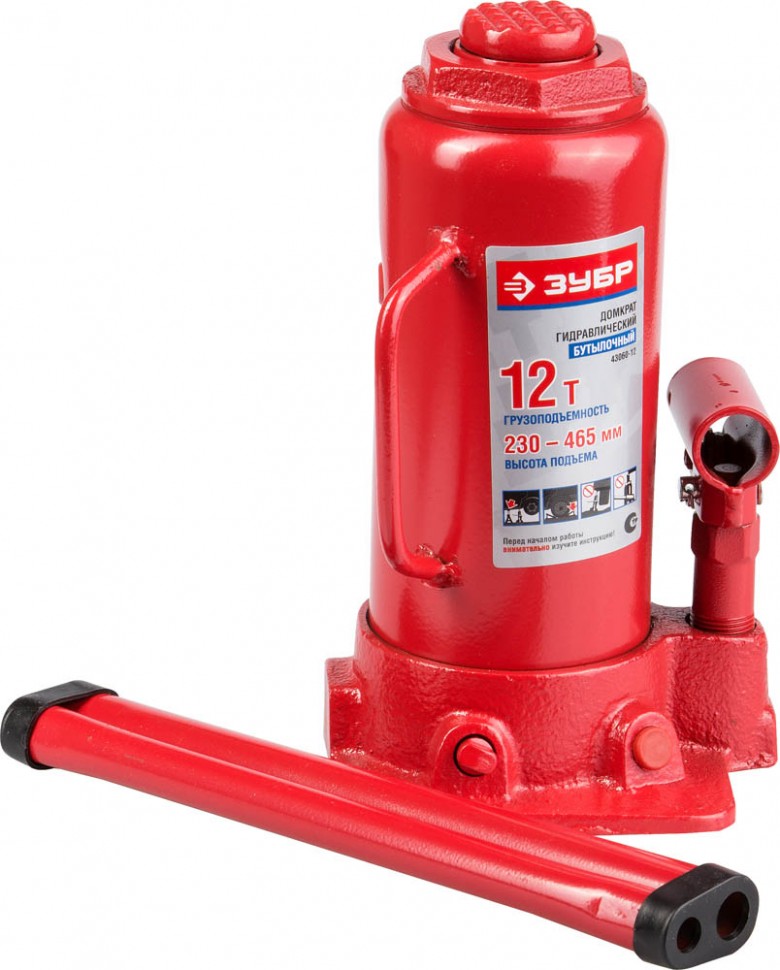

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

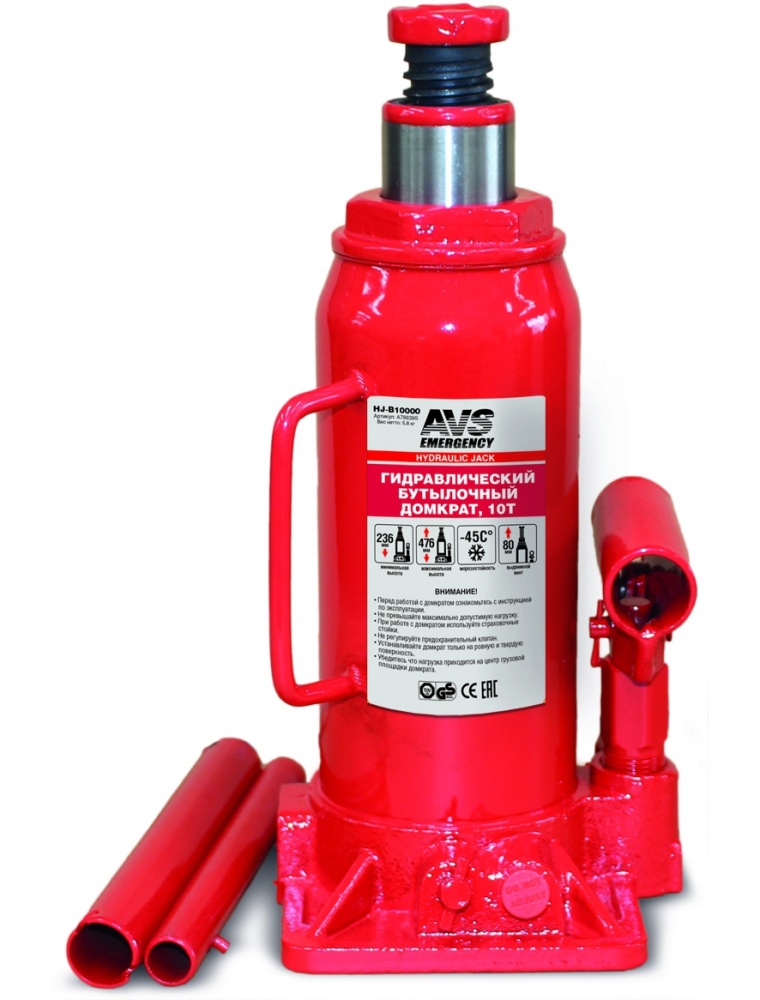

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!
С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Инструкция для правильной прокачки устройства домкрата

Схема заправки гидравлического домкрата маслом.

Среди достоинств домкратов выделяют жесткую конструкцию, а также высоту подъема груза от земли, наибольшую грузоподъемность с плавностью хода, высоту подхвата минимальную. Все эти преимущества дают высокий КПД.

Причины выхода из строя оборудования могут быть любыми. К примеру, длительная эксплуатация устройства способна вызвать скопление воздуха в виде пузырьков. Это снижает КПД использования домкрата, то есть его эффективность резко падает. Это происходит из-за попадания воздуха в гидравлический механизм по причине нехватки гидравлической жидкости.

Прокачка и способы устранения неисправностей домкрата

Привести устройство к первоначальному состоянию позволит выполнение следующих действий:

1. Начинать прокачку следует, если открыт клапан перепускной с пробкой масляного бачка.
2. Прокачивают насос устройства определенное количество раз, что позволит вытеснить весь скопившийся воздух из рабочей полости в специальную емкость для жидкости.
3. Осуществить закрытие отверстия масляного бачка и перепускного клапана.

Иначе вышеперечисленные действия, согласно инструкции, повторяются.

Как правильно прокачать домкрат по другому алгоритму

Детали подвергнувшиеся коррозии рекомендуется заменить.

Поскольку указанный выше способ прокачки домкрата не является единственным, то можно поэтапно выполнить следующие действия:

1. При медленном подъеме груза домкратом или его полной неисправности определяется наличие воздуха в полости устройства.
2. Запорная игла не должна быть отвернута на 1,5-2 оборота, а плунжер домкрата поднимают за винт до верхней точки, которая является крайней, а затем его снова опускают для возврата в положение снизу.

Последняя операция повторяется 2-3 раза. Чтобы не допустить возникновение данной проблемы, следует осуществлять периодическую проверку уровня жидкости в домкрате. Если ее не хватает, то обязательно масло следует долить.

Прокачку домкрата повторяют и после попадания загрязнений в рабочую полость. Для удаления загрязнения головку корпуса отворачивают, затем заливают керосин в его основание. Далее домкрат прокачивают, предварительно выгрузив иглу запорную. Завершив операцию, керосин удаляют, а рабочая полость заливается чистой гидравлической жидкостью.

В целом алгоритм выглядит следующим образом:

1. Заливается масло, далее закрывают коробку.
2. Поршень следует прокачать путем его поднятия до отказа.
3. Пробку отворачивают и надавливают на поршень, выпуская из цилиндра воздух.
4. Добавляют масло, закрывая пробку и т.д.

Это делается до тех пор, пока весь воздух не выйдет, а выход гидравлического масла будет происходить в соответствии с прокачкой тормозов.

Ремонт домкрата самостоятельно

Как уже отмечалось для ремонта гидравлического домкрата своими руками необходимо обладать определёнными навыками слесарных работ, а также аккуратностью и терпением. Ремонт любого гидравлического агрегата можно разделить на две составляющие:

• ремонт механической части;
• ремонт самой гидравлики.

Если необходимо починить пневмогидравлический домкрат, то к механике и гидравлике добавятся элементы пневматической части домкрата.

Порядок ремонта механической части зависит от конструкции домкрата. Обычно она заключается в ремонте рычажно-подъёмного механизма, имеющихся соединений и шарниров. Это характерно для ремонта гидравлического домкрата бутылочного типа. В некоторых домкратах предусмотрены механические регулировки опорной системы. При проведении ремонта подкатного гидравлического домкрата своими руками может добавиться устранение неисправности колёсной части домкрата.

Если при проведении осмотра и ремонте механических частей будут обнаружены места коррозии, её необходимо удалить.

Ремонт гидравлической части домкрата включает два этапа: замену уплотнительных прокладок и сальников, замена гидравлического масла во всей системе. Доступность обоих видов работ заключается в том, разборка домкрата. Замена вышедших из строя деталей, замена масла может сделана самостоятельно. Самое главное, что и гидравлические и пневмогидравлические домкраты после ремонта не требуют точных настроек и сложных регулировок. Поэтому основной проблемой при проведении ремонта своими руками может быть только одна проблема: поиск подходящих запасных частей.

После проведения ремонта гидравлики следует помнить, что как бы тщательно вы не заменяли масло, в системе может оказаться воздух. Поэтому всегда после завершения ремонта и окончательной сборки любого домкрата следует прокачать всю систему. Основным критерием правильности проделанного ремонта является способность домкрата выполнять свои функции в полном объёме и выдерживать заданные характеристики. Обязательно следует произвести несколько операций подъёма, опускания и удержания груза на заданной высоте. При этом следует внимательно проверить домкрат на наличие протечек. Если этого не происходит, можно считать, ремонт проведен качественно и домкрат готов к работе.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

1. Рукоятки.
2. Насоса.
3. Клапана.
4. Резервуара.
5. Цилиндра.
6. Штока.
7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

1. Корпус.
2. Плунжер выдвигаемый (поршень).
3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

1. Спирт.
2. Вода.
3. Технический глицерин.
4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Принцип работы гидравлического домкрата

Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте. Часто вес этих грузов превышает возможности человека. Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.

• Преимущества и недостатки
• Классификация гидравлических домкратов
• Устройство и принцип работы гидравлического домкрата
• Принцип работы гидравлического домкрата
• Конструкция гидравлического домкрата
• Устройство гидравлического подъемника
• Устройство бутылочного домкрата
• Виды, свойства и характеристики домкрата гидравлического бутылочного

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

• Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
• Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
• Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
• Способность обеспечить высокую точность момента торможения.
• Стабильную надёжность фиксации груза на требуемой высоте.
• Применение различных схем подъёма груза.
• Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

• Начальная высота подъёма выше, чем у механических домкратов.
• Они достаточно медленные при подъёме и опускании.
• Большую массу по сравнению с механическими домкратами.
• Относительно крупные массогабаритные характеристики.
• Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
• Критичность к горизонтальному уровню установки.
• Требуют проведения регулярных регламентных работ.
• Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
• Относительно высокая цена каждого агрегата.

Классификация гидравлических домкратов

Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.

К техническим характеристикам следует отнести:

• грузоподъёмность;
• максимально допустимая высота подъёма заданного груза;
• геометрические размеры самой конструкции;
• допустимому усилию на привод, создаваемому домкратом;
• виду подключённого привода. Обычно применяют два вида или механический или электрический;

Конструкция гидравлического домкрата определяется поставленными задачами.

В основном они бывают следующих видов:

• Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
• Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
• Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
• В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.





Устройство и принцип работы гидравлического домкрата

Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.

Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.

Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.

Детальная схема гидравлического домкрата включает следующие элементы:

• Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.
• Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
• Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
• Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
• Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.
• Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
• Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.

Ремонт гидравлического домкрата своими руками

Принцип работы гидравлического домкрата

Работа гидравлического домкрата основана на принципе механического гидравлического рычага .

В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.

Конструкция гидравлического домкрата

Рассмотрим конструкцию домкрата подробнее.

Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8.

За счет этого разрежения клапан 5 открывается, а клапан 6 закрывается.

Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.

Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней.

Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.

После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз – жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.

Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.

За счет чего происходит увеличение усилия в гидравлическом домкрате

Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.

Согласно правилу рычага: F2=F1*l1/l2

То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. 2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Устройство гидравлического подъемника

В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:

• полость с насосным плунжером и клапанами – это поршневой насос
• расположенный в цилиндрической полости поршень со штоком – гидроцилиндр
• емкость с жидкостью – бак

Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.

Поршневой насос, можно заменить на шестеренный. Приводом для насоса послужит электродвигатель.

Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.

Принцип работы подъемника

В нейтральном положении распределителя жидкость через предохранительный клапан отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют гидрозамок).

При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.

Устройство бутылочного домкрата

Домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.        Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид
•  Двухштоковый бутылочный

Домкрат одноштоковый

Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 3.7 из 5.

Домкрат гидравлический – принцип работы устройства

Поднятие тяжелых грузов на высоту, без привлечения спецтехники – ключевая задача каждого домкрата. Максимально высокий показатель подъема показывают устройства гидравлического типа. Они успели зарекомендовать себя как надежные механизмы, которые долго служат, при их частой эксплуатации.

Такой механизм способен поднимать разного рода тяжеловесные объекты. Имеет простую конструкцию, благодаря которой, работа и ремонт, выполняются легко и без дополнительных инструментов.

Схема гидравлического домкрата насчитывает:

• Резервную емкость, которая включает в себя систему рычагов предназначенных для перекачки жидкости с рабочей полости к основному цилиндру.
• Рабочий цилиндр с поршнем. Поднимается при поступлении масла.
• Плунжер, выполняющий роль ограничителя высоты. Но он предусмотрен не во всех конструкциях.
• Опору, предпочтительно с большой поверхностью. Она выполняет функцию компенсатора механического давления, при поднятии груза.

Главный технический показатель любого подъемника — грузоподъемность.

Прежде, чем купить гидравлический домкрат, должное внимание уделите высоте подхвата. Она характеризуется минимальным расстоянием от верхней плоскости до основания поршня. Допустимая высота поднятия груза определяется величиной рабочего хода.

Ремонт гидравлического домкрата возможно произвести самостоятельно. Вам стоит только до мелочей изучить и разобраться в особенностях конструкции конкретного типа.

Домкрат гидравлический. Принцип работы

Работающее гидроустройство, которое поднимает транспорт с весом в несколько тонн, можно охарактеризовать так:

1. Чтобы поднять вес, необходимо оказать воздействие на рычаг домкрата. При этом не требуется создавать высокое усилие, достаточно будет легкого толчка, чтобы создать необходимое давление, чтобы открыть клапан.
2. За процессом открытия клапана, из накопительной емкости масло попадает в рабочую.
3. Если на момент подъема рычага, недостаточно или отсутствует давление, клапан закроется, не дав маслу течь обратно.
4. Во время наполнения рабочего цилиндра жидкостью, поршень постепенно поднимается. Стенки камеры выдерживают и технически рассчитаны на нагрузку, которая равна весу поднимаемого объекта.
5. Чтобы вернуть поршень в исходное положение, необходимо открыть запорный клапан.
6. Путем оказанного на конструкцию давления, в накопительную камеру поступит рабочая жидкость.

Если быть точнее, работа гидравлического домкрата действует по закону Паскаля. А именно, давление, что производится на жидкость, передается в любую точку без изменений во все направления.

Конструкция гидравлического домкрата

Чаще всего, чтобы поднять авто, используют бутылочный и подкатной домкраты.

Домкрат гидравлический бутылочный включает в себя вертикальный корпус с большим диаметром и маленький цилиндр. Так же присутствует шток, со съемным рычагом. На опорной площадке установлен корпус, с частью винтового удлинителя в штоке. Он предназначен, чтобы сделать больше высоту подъема. Внутри находится резервуар, для хранения рабочей жидкости, и перепускной клапан. Они выполняют функцию спуска штока.

Чтобы выдерживать большие нагрузки, конструкция должна быть сделана из прочных металлических сплавов, которые не подвергаются коррозии.

Домкрат гидравлический подкатной, имеет другое расположение цилиндров. Так же оснащен большой площадкой на роликовых колесах. Подъем, с таким приспособлением, выполняется с помощью соединенного штока с рычагом.

Преимущество подкатного домкрата в сравнении с бутылочным – большая устойчивость. При этом вероятность смещения или падения автомобиля снизится.

Всегда придерживайтесь правил безопасности в работе. Фиксируйте машину тормозом, включите силовую передачу и подоприте колеса. При необходимости поднятого транспорта, устанавливайте подставку, чтобы подстраховать и обезопасить работающего под авто человека.

Что важно знать, прежде чем купить гидравлический домкрат

Взвесьте и изучите сильные стороны, а так же, возьмите во внимание, слабые.

К преимуществам гидроподъемника стоит отнести:

• Простой в эксплуатации.
• Высокий показатель мощности.
• Достаточно хороший коэффициент полезного действия (до 80%).
• Способность переместить тяжелый груз, весом в 200 тонн.

Но стоит обратить внимание и на такие технические характеристики:

• Перевозить и хранить подъемник нужно только в вертикальном расположении. Если пренебречь, произойдет утечка масла и для нормальной работы механизма, придется залить его заново.
• Требует периодического техобслуживания: замена масла, замена старых деталей на новые (сальники, прокладки).
• Подъем и спуск выполняется медленно.
• Функция подъема циклична.
• Домкрат не может воспроизвести подъем, если груз находится на небольшой высоте.
• Невозможна установка уровня опускания деталей.

У устройства гидродомкрата достаточно большая стоимость, так что перед выбором подъемника, отметьте несколько основных свойств:

1. Высоту поднятия и захвата.
2. Грузоподъемность.
3. Рабочий ход.
4. Опорную площадку.
5. Универсальность устройства.
6. Вес.
7. Способность к транспортировке.

Гидравлический домкрат: устройство, классификация, ремонт

Причины поломок домкратов гидравлического типа

Гидравлический домкрат в разобранном виде

Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.

Наиболее часто встречающиеся неполадки гидравлического домкрата:

• остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
• не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
• медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
• снижение давления. Необходимо сделать ремонт клапана или его полную замену.

Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.

В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:

Подкатной домкрат: принцип работы

Подкатной домкрат относится к разряду гидравлических, только имеет немного другую конструкцию. На его корпус, изготовленный из металла, устанавливаются две пары колес. В находящиеся на нем отверстия монтируются механизм для подъема и гидроцилиндр, который при выдвижении в горизонтальном направлении осуществляет подъем площадки. Само устройство постепенно приподнимает автомобиль на нужную высоту, при этом оно подкатывается под него.

В движение домкрат приводится при помощи качания рычага, а опускается, поворачивая клапанный винт. Во время процесса опускания груза на винт клапана насаживается трубчатая рукоятка, а после этого перегородка входит в его паз. При вращении рукоятки вокруг своей оси, соответственно, вращается и сам винт. При этом происходит сброс давления, находящегося в рабочем цилиндре, и груз опускается на нужную высоту.

Для того чтобы домкрат служил долго необходимо следить за наличием масла в нем и за состоянием сальника и клапанов.

Существуют подкатные гидравлические домкраты, используемые в личных целях для автомобилей с весовой категорией до 3000 кг. Чаще всего такое устройство, оборудованное педалями, необходимыми для предварительного подъема, применяется в автомобильных сервисах и шиномонтажных станциях. Оно может поднимать грузы до 4000 кг, достаточно быстро выполняя работу.

Домкраты, которые поднимают груз до 20 тонн и оборудованы педалями предварительного подъема, а также раздвижной траверсой, предназначаются для того, чтобы обслуживать тяжелые машины и специальную автотехнику. Данный механизм имеет и свои недостатки, к которым можно отнести объемный размер и тяжелый вес, из-за которых затрудняется его перемещение в автомобиле. Для его работы необходима ровная горизонтальная поверхность, такая, как асфальт или бетон.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

• масло, которое заливают в цилиндр, является рабочей жидкостью;
• рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
• первоначальное усилие создается с помощью ручного, плунжерного насоса;
• чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Ремонт подкатного гидравлического домкрата: особенности процесса

Для выполнения ремонтных работ в обязательном потребуется наличие:

• гаечного ключа;
• емкостей, в которые будет осуществляться слив масла;
• керосина;
• масла.

В процессе пользования домкратом инструмент может сломаться. Как правило, при возникновении неисправностей данного оборудования начинает протекать масло, инструмент заклинивает при подъемах на высоту или, наоборот, при опускании.При обнаружении таких дефектов в обязательном порядке необходимо проводить ремонт устройства.

Если же причиной поломки является утечка масла, то в первую очередь понадобится разобрать домкрат, извлечь поршни и проверить их на присутствие коррозии. После чего всю грязь и возникшую коррозию необходимом полностью удалить. Затем необходимо проверить шток.

Если элемент изогнут и деформирован, то можно говорить о нецелесообразности ремонта данного домкрата.

При выполнении ремонта клапана, который пропускает масло необходимо его открутить и выполнить проверку не присутствует ли там грязь и нет ли деформации. Если же деформация присутствуетнеобходимо провести замену клапана. При небольшом его загрязнении будет отмечаться протекание рабочей жидкости, поскольку шарик перестанет плотно опускаться в седло. Чтобы это устранить, в первую очередь в пустую емкость необходимо слить старую рабочую жидкость (масло) и прокачать систему полностью, посредством поднятия и опускания рычага.

После этого необходимо промыть каждую деталь от налипшей грязи и устранить остатки старой рабочей жидкости. В обязательном порядке необходимо провести замену всех манжетов, а также уплотнительных прокладок. Если же отмечается попаданием грязи именно на рабочую часть, то ее необходимо удалить, предварительно отвернув головку корпуса.

После чего в основание домкрата необходимо залить керосин и выполнить прокачку оборудования. Для этого запорную иглу необходимо выкрутить. После всех манипуляции керосин следует удалить, а в рабочую часть залить чистое масло.

Стоит отметить, что производительность эксплуатации домкрата после чистки может немного уменьшится. Это обусловлено скоплением воздушных пузырьков в его рабочей части, вследствие недостаточного количества масла.

Если же такая ситуация наблюдается в процессе работы, то ремонт необходимо выполнять по следующему принципу. В первую очередь нужно открыть пробку на масляном бачке и послабить перепускной клапан.  После этого с быстрой частотой прокачать насос на гидравлическом прессе с целью перемещения воздуха из рабочей части в емкость, где присутствует масло. После чего необходимо закрыть отверстие на масляном бачке и поджать перепускной клапан. Если манипуляции были выполнены правильно, то домкрат будет работать, как и прежде. Если же наблюдается остатки воздуха, то работу необходимо повторить снова.

Чтобы это выполнить, запорную иглу необходимо повернуть на 1,5-2 два оборота. После этого поднять плунжер за винт до отметки крайнего верхнего значения. Далее его необходимо опустить в нижнее положение. Каждое действие нужно повторить по кругу около 2-3 раз. Предотвратить возникновение подобных проблем в дальнейшем, можно путем периодической проверки уровня масла в рабочей плоскости домкрата и добавлением его в случае необходимости.

Как работает гидравлический домкрат

По конструкции компактные грузоподъемные механизмы подразделяются на несколько типов, каждый из которых обладает индивидуальными характеристиками. Гидравлические параметры всех элементов модели обладают надежностью, достаточной грузоподъемностью и долговечностью.

При выборе модели необходимо учитывать эксплуатационные особенности устройства, допустимые нагрузки на механизмы, сферу применения и как правильно агрегат заправлять маслом. Например, для автомастерской подойдут домкраты следующего типа:

1. подкатной;
2. бутылочный;
3. ручной;
4. электрический
5. зацепной
6. ромбовый.

Рабочие характеристики прибора зависят от конструкции устройства, условий эксплуатации, рабочей нагрузки и температуры окружающей среды. Если в подкатном домкрате вся нагрузка приходится на опорную раму, то схема устройства гидравлического домкрата бутылочного типа предусматривает наличие вертикального цилиндра, имеющего вид бутылки. Приспособление обладает компактными габаритами, надежностью и высокой производительностью, часто входит в комплектацию автомобилей.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

• Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
• Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
• Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
• Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Как выбрать винтовой домкрат

Выбор домкрата производится под каждый тип определенных работ. Необходимо точно выявить, возможно ли использование ручного механизма, или необходимо воспользоваться электроприводом. Ручные устройства не нуждаются в предварительных расчетах, при работе с электромеханическим производится точной замер массы грузов, поднимаемых домкратом. Расчет производится для вычисления мощности конструкции, учитываются факторы максимальной высоты подъема, рабочий ход и начальная высота. Гидравлические механизмы потребуют расчета усилия, производимого на рукоятку, мощности электродвигателя.

Основные требования к механизмам:

Грузоподъемность подбирается в соответствие с типом авто, если конструкция используется как универсальное устройство, важно обратить внимание на более мощные модели.
Высота подъема бывает разной, поэтому стоит вглядываться в цифры, чем больше — тем лучше.
Наличие специальных желобков или ячеек для подъема на автомобиле, требует использования устройства соответствующего типа, в противном случае, теряется устойчивость.

Наиболее популярным типом подъемных средств являются механические винтовые конструкции, отличающиеся низкой стоимостью и простотой эксплуатации. Ромбический тип механизмов поставляется практически с каждым современным автомобилем в комплекте, но бывают случаи, когда приходится подобрать устройство для определенных работ.

Приобретая домкрат, следует обратиться к технической документации автомобиля, где точно указан снаряженный вес. Запас мощности необходим, но не стоит излишне страховаться, т.к. более грузоподъемные устройства имеют повышенную массу и габариты.

Рейтинг подкатных домкратов для авто

Для автолюбителей подойдет подкатной домкрат 2-3 т, какой лучше взять? Подъемники делятся на бытовые и гаражные. Первые весят не более 10 кг и перевозятся в багажнике. Вторые — для профи, массой 30-50 кг, хранятся в гараже.

Инструмент представляет собой раму с гидроцилиндром, поставленную на колесики. Преимущества: маневренность, самовыравнивание под действием силы тяжести, устойчивость под грузом. Главное требование — ровная и твердая поверхность под роликами.

KRAFT КТ 820001

Плюсы

• Устойчивая прочная конструкция
• Морозоустойчивость до -45°C
• Кейс для хранения

Минусы

• Очень быстрый спуск вниз
• Тяжелый подъем на самом верху
• Опорная площадка без резиновой прокладки

Подкатной домкрат поставляется в пластиковом чемодане, в сборе весит 7 кг. Штампованная рама окрашена синей краской, для переноски привинчивается пластиковая ручка.

Подъемный механизм — гидравлический, для подкачки служит съемная трубка. Высота подхвата — 135 мм, подлезет даже под Дэу Матиз, поднимает груз до 2 тонн на 320 мм, подойдет для колес 13-16 дюймов.

STELS SAFETY PIN 51132

Плюсы

• Плавный подъем и спуск
• Мощная массивная рама
• Чемодан в комплекте

Минусы

• Пластиковая шайба быстро сминается
• Механизм фиксатора может мешать

Рейтинг подкатных домкратов продолжает массивный корпус весом 15 кг, помещенный в пластиковый кейс. Опорная рама окрашена синим, тяги — серебристые, скоба для транспортировки — черная. Вставная трубка для подъема оснащена удобной рукояткой. Отличие от других подъемников — фиксатор на трех высотах для безопасной работы.

Опорная площадка с пластиковой проставкой поднимает кузов со 140 мм — это любая малолитражка. Максимальная нагрузка — 2,5 тонны, высота — 385 мм, для паркетника на 17″ — может не хватить.

NORDBERG N 3203

Плюсы

• Карданный механизм для плавного опускания
• Скоростной подъем в два поршня
• Качественная сборка и покраска

Минусы

• Тонкая резиновая прокладка площадки
• Тяжелый корпус
• Завышенная цена

Домкрат относится к гаражным, два поршня за шесть качков поднимают машину со 133 до 470 мм — подойдет для монтажа колес легковушек и джипов до 3 тонн. Длинная складная ручка снабжена резиновыми хватами — не выскользнет из масляных рук.

Крепкая рама катается на колесах, ближние к оператору опоры для маневренности сделаны поворотными. Весит подъемник прилично — 30 кг, с собой не поносить, поэтому и кейса в комплекте нет, зато есть набор прокладок для ремонта.

Виды гидравлических домкратов

Виды гидравлических домкратов

Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.

Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации

Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации

Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:

• подкатного типа. Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
• бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
• тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.

Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
2. Рабочей камеры, которая имеет зеркальную поверхность.
3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
4. Специальный клапан, ограничивающих движение жидкости.
5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
5. Подъем осуществляется циклами, плавности у хода нет.
6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Классификация гидравлических подъемников

На современном рынке представлено множество видов подъемников, но среди них выделяются следующие:

Гидравлический домкрат бутылочного типа

Обладает самой простой конструкцией и широко используется. Им можно поднимать грузы от 2 тонн до 100 тонн. Автолюбители обычно приобретают модели с грузоподъемностью 5 тонн. Бутылочные модели выпускаются в вертикальном исполнении.

Они снабжаются опорной площадкой с большой площадью, имеют компактный вид. Для увеличения высоты подъема конструкцию делают двухштоковой. Двухштоковый домкрат имеет две модификации.

Подкатные домкраты

Это бутылочная модель, которая расположена горизонтально и помещена на колесную тележку. Тележка на колесах помещается под объект. Рычагом накачивается давление, шток выходит и приводит в действие подхват с подъемным рычагом. Опускание производится за счет откручивания обратного клапана. Только отличие в том, что крутить требуется не винт, а рычаг, которым производился подъем. Подкатные домкраты можно встретить в каждом шиномонтаже.

Зацепные домкраты

Применяются в тех местах, где расположение стационарной модели невозможно. Им можно зацепить и приподнять груз, если под ним расстояние в 15 мм. Также зацепные модели имеют шаговую регулировку.

Ромбовидные домкраты

Названы так из-за своей подъемной конструкции. Четыре каркасных элемента, соединенные шарнирами, образуют ромб. Такими моделями, только винтовыми, пользовались автолюбители в СССР. Подъем осуществляется за счет изменения углов между каркасными элементами.

Гибридные модели

Совмещают в своей конструкции части подкатного и бутылочного домкратов. Конструктивно выполняются двухуровневыми. Ими пользуются автосервисы, потому что на обслуживание приезжают автомобили разных производителей. Гибриды имеют две подъемные площадки.

Первая поднимается над уровнем пола на высоту 375 мм, а вторая до 690 мм. В качестве привода используется рычаг или ножная педаль. Для облегчения работы гибридные модели оснащают электромеханическим приводом.

Этапы заправки гидравлического домкрата

Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.

Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.

Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.

Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до о. Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.

Ремонт домкрата — процедура, скорее, трудоемкая, нежели сложная. И все же лучший ремонт — это профилактика возникновения поломок, ведь на их устранение придется потратить драгоценное время и силы. Если соблюдать рекомендации мастеров, можно существенно продлить срок безремонтной эксплуатации гидравлического домкрата.

Качество работы прибора во многом зависит от качества рабочей жидкости. Поэтому приобретать масло стоит только высококачественное, от надежных поставщиков и предназначенное специально для технического оборудования. Вид масла может быть любой, но для бесперебойной работы прибора в зимнее время стоит дополнительно приобрести синтетический раствор.

В целом, использовать инструмент в холода не рекомендуется, разве что в экстренной ситуации и непродолжительное время, иначе возрастет риск возникновения неисправностей. Вне зависимости от сезона гидравлический домкрат должен храниться только в теплом месте, иначе устройство замерзнет и возникнет поломка. Если домкрат используется нечасто, то замену достаточно проводить раз в год. Но при постоянной эксплуатации проверять состояние насоса нужно каждый месяц, проводить замену масла и каждый раз промывать механизм.

Работы по смене масла нужно проводить только после того, как будет снята вся нагрузка. Использовать отремонтированный инструмент разрешается только после полной сборки.

Большое значение для нормального функционирования инструмента имеет качество рабочей жидкости, приобретать которую нужно только у известных производителей. Следование простым рекомендациям по эксплуатации позволит максимально снизить риск возникновения поломок и продлить срок службы инструмента.

Чтобы поднять небольшую технику, например автомобиль для замены колеса, нет необходимости привлекать специальную технику. С этой целью используется подъемник. Выделяют множество разновидностей такого устройства. Каждая из них обладает своими преимуществами и недостатками. Вне зависимости от стоимости прибора, он не защищен от поломок. Починить гидравлический домкрат можно самостоятельно, если соблюдать во время работы определенную последовательность.

Основные неисправности и их устранение

Список неисправностей:

• Поломка в целом, рабочий шток не поднимается;
• Домкрат гидравлический подкатной не держит нагрузку;
• Неполадки при подъеме груза;
• Подтеки в местах уплотнений;

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое. Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их. Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Устройство и характеристики

Классический гидравлический домкрат состоит из следующих элементов:

• Резервная емкость с рычажной системой, посредством которой выполняется нагнетание рабочей жидкости в основной цилиндр.
• Рабочий цилиндр с поршнем, который поднимается с поступлением достаточного объема жидкости.
• Подхват – верхняя часть поршня, предназначенная для упора в поднимаемый объект. Этот элемент зачастую дополнен передвигающейся по высоте относительно штока поршня насадкой, предназначенной для предварительного упора подхвата без задействования гидравлической системы.

Опорное основание – подошва корпуса.

Кроме того, в конструкции предусматривается наличие нескольких клапанов:

• Клапан накачки – отвечает за перемещение жидкости из резервной емкости в рабочий цилиндр, блокируя ее обратное движение.
• Предохранительный клапан – предотвращает перегрузку домкрата. Работает, как перепускной клапан в гидросистеме.

Материал

Тут все зависит от конструкции и грузоподъемности домкрата.

Подкатные модели для легковых автомобилей зачастую алюминиевые, в то время как для грузовых гидравлических вариантов используется закаленная сталь и чугун.

Материал и его толщина напрямую влияют на грузоподъемность механизма в целом.

Размеры, вес и грузоподъемность домкратов

Грузоподъемность домкрата – его основная характеристика, которая определяется конструкцией.

Как правило, чем больше размеры этого механизма, тем большая его грузоподъемность.

Так бутылочная гидравлическая модель с грузоподъемностью 2 тонны при своей небольшой высоте (в среднем 150 — 180 мм) весит 2 – 3 кг.

В это же время рассчитанный на эту же грузоподъемность реечный длинный вариант может иметь высоту до 1 метра и более, а его вес составляет около 10 — 15 кг.

Все упирается в конструкцию и назначение изделия.

Наиболее грузоподъемные среди домкратов – гидравлические, где отдельные модели способны поднимать и удерживать вес до 100 тонн.

Винтовые же обладают наименьшей грузоподъемностью – до 1 тонны.

Ход штока

Еще одна характеристика, которая обязательно учитывается при выборе – высота подъема домкрата.

Представляет она собой максимальное расстояние между верхней точкой подхвата и опорой изделия.

Является суммой следующих характеристик:

• Высота подхвата – наименьшее расстояние между верхней точкой подхвата и опорой основания. Проводя параллель с автомобилем – его клиренс.
• Рабочий ход штока – наибольшее расстояние между верхним и нижним положением домкрата (по вертикали).

Ход штока напрямую определяет высоту, на которую возможно осуществить подъем груза относительно первоначальной точки расположения.

гидравлический домкрат не поднимает,не держит гидравлический домкрат причина, не работает гидравлический домкрат причины

Гидравлический домкрат – это самое распространенное и полезное в мире грузоподъемное устройство и неисправности гидравлического домкрата могут стать неприятной неожиданностью.

Сферы его использования настолько разнообразны, что упомянуть все из них не представляется возможным. Это обусловлено тем, что способы и цели его применения ограничиваются только Вашей изобретательностью и фантазией. В основном гидравлические домкраты используются в следующих сферах:

Для подъема-опускания легковых и грузовых автомобилей, специальной техники. Почти у каждого автовладельца есть гидравлический домкрат грузоподъемностью 2 — 3 тонны. Все автосервисы держат в своем арсенале подкатные гидравлические домкраты. Этот простой механизм с легкостью поднимет Ваш автомобиль.

При строительных работах. Вам нужно приподнять какое-то строение или здание — пожалуйста. Только обязательно необходимо учитывать максимальную грузоподъемность домкрата, которая не должна быть менее поднимаемого груза. Итак, почему не держит гидравлический домкрат?

Ремонт гидравлического домкрата подкатного 3т в случае неисправности, почему не держит гидравлический домкрат? Как восстановить гидравлический домкрат?

Не работает подкатной гидравлический домкрат причины:

Часто случается ситуация, что гидравлический домкрат не поднимает и не понятно, что делать. Если не работает гидравлический домкрат, какие могут быть причины. Попробуем разобраться с этой ситуацией.

Гидравлические подъемные устройства периодически  нуждаются в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники.

Некоторые признаки наличия неисправностей гидравлического домкрата:

• Домкрат поднимает груз на нужную высоту груз, но не способен удержать его, происходит постепенное самопроизвольное опускание

Причина:  неисправность перепускного клапана домкрата или выход из строя манжет. Из-за этого не поддерживается необходимое давление.

• Гидравлическим домкратом не удается поднять груз или он поднимает его лишь на небольшую высоту, т.е. наблюдается уменьшение рабочего хода, не работает гидравлический домкрат причины.

Причинанеисправности домкрата гидравлического: появление коррозии на штоке и на внутренней части корпуса цилиндра. А если домкратом поднимался груз, превышающий по массе максимально допустимую для данного аппарата, возможно, произошло искривление штока.

• Домкрат не возвращается полностью в свое исходное положение после открытия стравливающего клапана.

Причина неисправности домкрата гидравлического: растянутые или потерявшие свою упругость пружины.

Гидравлический домкрат не поднимает — основные причины неисправностей гидравлического домкрата и способы их устранения:

Одной из самых распространенных причин поломки домкрата, если не работает подкатной гидравлический домкрат, может стать протекание масла. В результате происходит попадание воздуха в рабочую камеру, как следствие, подъемный механизм работает не в полную силу или перестает функционировать, это и есть ответ на вопрос, почему не держит гидравлический домкрат.

Избежать этой проблемы можно, выполняя периодически обслуживание гидравлического домкрата, заключающееся в контроле количества жидкости, и при необходимости производить ее долив в рабочий цилиндр. Уменьшение количества масла в системе может быть следствием естественной эксплуатационной убыли, а также из-за поврежденных или неисправных сальников и уплотнителей. В этом случае обычный долив жидкости проблемы не решит, необходимо будет заменить вышедшие из строя уплотнители и сальники.

Из-за недостатка в системе рабочей жидкости ее место занимает воздух – об этом можно догадаться по снизившейся эффективности работы домкрата. Избавиться от этой проблемы можно, выполнив прокачку. Но если это не помогло, то или причина неисправностей иная, или потребуется более серьезный ремонт.

Нередко причиной некорректной работы гидравлического домкрата может стать коррозия, поражающая выдвигаемые поршни (штоки или плунжеры) и внутреннюю часть корпуса. Но чтобы выяснить причину, потребуется разобрать аппарат. Для этого можно обратиться в сервисные мастерские.

Изогнутый шток тоже часто становится причиной выхода из строя домкрата, в этом случае, если предусмотрено конструктивными особенностями модели, его можно заменить на новый, а часто это означает, что домкрат ремонту не подлежит даже в условиях сервисной мастерской.

Иногда в рабочую камеру происходит попадание грязи, что тоже может причиной выхода домкрата из строя. Гидравлический домкрат не поднимает что делать? Не работает подкатной гидравлический домкрат причины?

Как восстановить гидравлический домкрат, если не держит гидравлический домкрат причина или не работает гидравлический домкрат — причины?

Как восстановить гидравлический домкрат? Это сделать можно следующим образом: удалить грязь можно при помощи промывания его керосином. Перепускной клапан домкрата тоже довольно часто может стать виновником. Перепускной клапан домкрата может иметь некоторую деформацию, или в него попала грязь, что приводит к тому, что шарик не находится плотно в седле и, следовательно, происходит вытекание жидкости. Решается эта проблема в основном радикально – заменяется перепускной клапан домкрата на новый.

Где можно осуществить ремонт гидравлического подкатного домкрата в Москве, если не работает подкатной гидравлический домкрат?

В случае неисправности гидравлического домкрата ООО «ГидроСпецТех» осуществляет ремонт гидравлического подкатного домкрата в Москве и области (подкатных, бутылочных, промышленных гидравлических домкратов) различных производителей. Ремонт трубогибов и ремонт съемников.

Машинный винтовой домкрат и аксессуары

Грузоподъемность стандартной модели от 1/4 тонны до 100 тонн. Метрическая грузоподъемность от 5 кН до 200 кН.

Дюймовые и метрические винтовые домкраты с червячной передачей содержат червяк из сплава или нержавеющей стали, который приводит в движение червячную передачу из высокопрочной бронзы (приводную втулку). Червячный вал опирается на антифрикционные конические роликоподшипники с внешними уплотнениями, предотвращающими потерю смазки. Приводная втулка опирается на антифрикционные конические роликовые или упорные шариковые подшипники. Литература

• Нет «стандартных» длин хода (по спецификации).
• Корпуса из ковкого чугуна рассчитаны на номинальную мощность установки.
• Червячный привод из легированной стали с червячной передачей из высокопрочной бронзы (приводная втулка).
• Антифрикционные конические роликоподшипники с наружными уплотнениями для предотвращения потери смазки.
• Приводная втулка опирается на антифрикционные конические роликовые или упорные шариковые подшипники.

Получить предложение

Инженерные ресурсы винтового домкрата

Машинный винтовой домкрат Инженерные калькуляторы, инженерные инструменты и техническая информация. Обширная библиотека полезных ресурсов по машинным винтовым домкратам.

Инженерные инструменты винтового домкрата

Выбор винтовых домкратов

С помощью инструмента DESIGN GUIDE PRO можно легко спроектировать собственную систему домкратов с машинным винтом на основе вашего уникального применения. Введите параметры, чтобы определить наиболее подходящий продукт.

Выбор винтовых домкратов

Получить поддержку приложений

Поговорите с инженером

• Низкий уровень шума (без компонентов качения)
• Идеально подходит для вертикальных и легких нагрузок
• Гайка с предварительным натяжением уменьшает люфт
• Сейф для статических нагрузок
• Более низкая стоимость
• Использовать по отдельности или в составе нескольких винтовых домкратов .
• Отделка премиум-класса  в том числе эпоксидная смола, наружная, морская или по спецификации заказчика.

Почему винтовые домкраты Nook?

Перевод определения винтового домкрата

Вращающийся винтовой домкрат Определение

Определение винтового домкрата с двойной вилкой

Определение винтового домкрата с ключом

Определение винтового домкрата с защитой от люфта

• Дюймовые и метрические машинные винтовые домкраты

Дюймовые и метрические машинные винтовые домкраты

Дюймовые винтовые домкраты

Домкраты ActionJac™

Корпус домкрата изготовлен из ковкого чугуна и имеет пропорции, соответствующие номинальной грузоподъемности агрегата. Подъемный винт изготовлен из легированной стали с минимальной прочностью на растяжение 95 000 фунтов на квадратный дюйм. Справочный номер детали

• Прецизионная формованная резьба, как правило, с допусками класса 2-C (центрирование).
• Допустимое отклонение шага подъемного вала домкрата составляет приблизительно ±0,004 дюйма на фут.
• Передаточное число от 20:1 до 32:1 является самоблокирующимся и выдерживает нагрузку без обратного хода при отсутствии вибраций. Для всех других передаточных чисел может потребоваться тормоз для предотвращения обратного хода.



Машинный винтовой домкрат – вертикальный перевод

Машинный винтовой домкрат – перевернутый перевод

Домкрат с машинным винтом – вертикально вращающийся

Домкрат с машинным винтом – перевернутый вращающийся

Домкрат с машинным винтом – с двойной вилкой

Домкрат с машинным винтом – с вертикальным шпоночным ключом

Домкрат с машинным винтом – с перевернутым ключом

Домкрат с машинным винтом – вертикальный с защитой от люфта

Домкрат с машинным винтом – перевернутый с защитой от люфта

Машинные винтовые домкраты из нержавеющей стали

Винтовые домкраты ActionJac™

Все внешние компоненты изготовлены из материалов из нержавеющей стали серии 300. В этих домкратах используется червяк из нержавеющей стали с приводной втулкой из высокопрочной бронзы. Справочный номер детали



Машинный винтовой домкрат – вертикальный перевод

Машинный винтовой домкрат – перевернутый перевод

Домкрат с машинным винтом – вертикально вращающийся

Домкрат с машинным винтом – перевернутый вращающийся

Метрические винтовые домкраты

Машинные винтовые домкраты ActionJac™

Резьба изготовлена ​​с высокой точностью, обычно с использованием допусков класса 2-C (центрирование). Допуск на шаг подъемного вала домкрата составляет приблизительно ±0,004 дюйма на фут. Червячная передача Машинно-винтовые домкраты с передаточным числом от 20:1 до 32:1 являются самотормозящимися и будут удерживать грузы без обратного хода при отсутствии вибраций. Для всех других передаточных чисел может потребоваться тормоз для предотвращения движения задним ходом.  Ссылка на номер детали

Машинный винтовой домкрат – вертикальный перевод

Машинный винтовой домкрат – перевернутый перевод

Домкрат с машинным винтом – вертикально вращающийся

Домкрат с машинным винтом – перевернутый вращающийся

Принадлежности для винтовых домкратов

Конфигурация полной подъемной системы

Компания Nook Industries предлагает широкий ассортимент принадлежностей для винтовых домкратов для решения конкретных задач. От опор двигателя до концевых выключателей и смазки — Nook может легко настроить полную систему винтовых домкратов. Начните с базового винтового домкрата и добавьте аксессуары, чтобы сконфигурировать полную систему линейного перемещения.

Оборудование	Мощность	Датчики и управление
Валопровод Коробки передач Муфты Сильфонные сапоги Опорные подшипники	Опоры двигателя Переходники RA Электродвигатели переменного тока Шаговые/Серводвигатели Маховики	Датчики Концевые выключатели Счетчики Энкодеры Панели управления

И многое другое…

Узнать больше Аксессуары для винтовых домкратов

Специальные покрытия для тяжелых условий эксплуатации

• Чрезмерная жара и влажность
• Экстремальный холод и лед
• Вода
• Пыль и грязь
• Обработка пищевых продуктов
• Коррозия

Учить больше

29 июня 2020 г.

3 Применение винтовых домкратов — пищевая промышленность

В пищевой промышленности системы винтовых домкратов обычно используются в трех распространенных и универсальных схемах. Поговорим о некоторых из них подробнее….

10 июля 2020 г.

8 Рекомендации по проектированию винтовых домкратов

Независимо от типа червячного домкрата, который вы рассматриваете (машинный винт или шариковый винт), есть 8 факторов, которые имеют решающее значение для разработки оптимальной системы линейного перемещения….

17 мая 2021 г.

Винтовые домкраты и экологические установки

Условия эксплуатации винтового домкрата определяются двумя критериями. Во-первых, это окружающая среда, а во-вторых, температура. Окружающая среда описывает область, в которой расположено приложение винтового домкрата. Температура описывает температуру окружающей среды, при которой винтовой домкрат будет работать….

Посмотреть все сообщения

Исправление неработающего разъема для наушников в Windows 10

Во многих случаях ваши наушники или разъем для наушников не работают в Windows 10. Что угодно, от неисправного оборудования до системных проблем, может вызвать проблемы со звуком. В этой статье мы рассмотрим, как их можно исправить, независимо от того, что вызвало ошибку.

Почему у меня не работает разъем для наушников?

Windows 10 — сложная операционная система со сложными проблемами. Отслеживание того, что именно привело к тому, что ваши наушники или разъем для наушников перестали работать, требует некоторого руководства. Вы можете найти некоторые из наиболее распространенных причин этой ошибки в списке ниже. Используйте эту информацию, чтобы диагностировать проблему и применить наиболее эффективное решение из нашей статьи.

• Физический урон . Если ваши наушники или разъем для наушников повреждены, скорее всего, они не будут работать. Осмотрите оба и посмотрите, нет ли на устройствах физического повреждения, которое может помешать его функциям.
• Ошибка программного обеспечения . Если приложение, установленное на вашем устройстве, мешает вашим наушникам или разъему для наушников, возможно, вы не сможете использовать его должным образом. Чтобы это исправить, просто удалите или настройте проблемное приложение.
• Устаревшие драйверы . Ваши драйверы позволяют вашим устройствам работать с Windows 10. Если звуковые и звуковые драйверы устарели, у вас могут возникнуть проблемы с использованием наушников или разъема для наушников. Обновление драйверов — лучшее решение для этого.
• Проблемы с системой . Когда в самой Windows 10 возникают проблемы, вы не сможете использовать наушники или разъем для наушников. Вы можете использовать приведенные ниже методы для устранения этих ошибок и решения проблемы.

Связанный : Как исправить ошибку «Нет динамиков или наушников» . Воспользуйтесь любым из приведенных ниже способов, чтобы решить проблему с наушниками или разъемом для наушников в Windows 10.

Способ 1. Подключите наушники и перезагрузите компьютер

1. Пока компьютер включен, подключите наушники. в разъем для наушников.
2. Подождите несколько секунд перед перезагрузкой компьютера:

• Откройте меню Start и нажмите кнопку Power .
• Выберите Перезапустить .
• Дождитесь завершения перезагрузки компьютера.

После перезагрузки устройства проверьте, работают ли наушники после выполнения этого простого метода.

Способ 2.

Отключение обнаружения разъемов на передней панели

Если у вас звуковая карта Realtek, вы можете попытаться решить эту проблему, отключив обнаружение разъемов на передней панели.

Не беспокойтесь — это не обязательно означает, что разъем на передней панели больше нельзя будет использовать. В некоторых случаях все совсем наоборот. Этот метод способен решить проблему неработающего разъема на передней панели.

1. Найдите Панель управления в строке поиска, затем откройте приложение из результатов.
2. Измените режим просмотра на Крупные значки , используя раскрывающееся меню в правом верхнем углу окна.
3. Прокрутите вниз и щелкните Realtek HD Audio Manager . Если вы не видите эту опцию, скорее всего, у вас нет нужных драйверов или вы используете звуковую карту другой марки.
4. Щелкните значок Параметры соединителя .
5. Включите параметр Отключить обнаружение разъема на передней панели , затем нажмите кнопку OK .
6. Перезагрузите компьютер. После этого попробуйте подключить устройство к разъему для наушников и воспроизвести звук.

Способ 3. Измените формат звука по умолчанию

1. Найдите Панель управления в строке поиска, затем откройте приложение из результатов.
2. Измените режим просмотра на Крупные значки , используя раскрывающееся меню в правом верхнем углу окна.
3. Перейдите на вкладку Оборудование и звук .
4. Выбрать Звук .
5. В разделе Воспроизведение дважды щелкните устройство воспроизведения по умолчанию. Должно открыться новое окно.
6. Перейдите на вкладку Advanced . Здесь измените формат звука по умолчанию в раскрывающемся меню на что-то другое.
7. Нажмите кнопку OK и перезагрузите компьютер. Проверьте, правильно ли работают ваши наушники или разъем для наушников.

Способ 4. Включите устройство воспроизведения и установите его в качестве устройства воспроизведения по умолчанию

1. Найдите панель управления в строке поиска, затем откройте приложение из результатов.
2. Измените режим просмотра на Крупные значки , используя раскрывающееся меню в правом верхнем углу окна.
3. Перейдите на вкладку Оборудование и звук .
4. Выбрать Звук .
5. В разделе Воспроизведение щелкните правой кнопкой мыши в любом месте и выберите параметр Показать отключенные устройства . Это отобразит ваше устройство, даже если оно ранее не отображалось.
6. Щелкните правой кнопкой мыши на неработающем наушнике. Выберите Включите , чтобы убедиться, что воспроизведение звука с вашего компьютера не заблокировано.
7. Нажмите теперь доступную кнопку Установить по умолчанию .
8. Нажмите кнопку OK и перезагрузите компьютер. Проверьте, правильно ли работают ваши наушники или разъем для наушников.

Метод 5. Запустите средство устранения неполадок со звуком в Windows 10

В Windows 10 есть несколько весьма полезных средств устранения неполадок. К счастью, есть даже один для проблем со звуком и звуком.

Примечание : Эти средства устранения неполадок просты в использовании и доступны для всех. Не гарантируется, что средство устранения неполадок со звуком успешно найдет и решит вашу проблему, стоит попробовать!

1. Откройте приложение Settings , нажав клавиши Windows + I на клавиатуре. Кроме того, вы можете щелкнуть значок шестеренки в меню «Пуск».
2. Нажмите на Обновление и безопасность 9раздел 0006.
3. Выберите Устранение неполадок в меню слева.
4. Нажмите Воспроизведение аудио в категории Установка и запуск .
5. Нажмите кнопку Запустить средство устранения неполадок.
6. Подождите, пока средство устранения неполадок выполнит поиск проблем. Если что-то обнаружено, у вас есть возможность исправить это автоматически.

После того, как средство устранения неполадок попытается найти решение, попробуйте воспроизвести звук в наушниках. Не беспокойтесь, если вы по-прежнему ничего не слышите — у нас есть несколько других методов, которые вы можете попробовать!

Способ 6. Обновите аудио и звуковой драйвер

Регулярное обновление драйверов — это то, что вы должны делать все время. Устаревшие аудиодрайверы могут вызвать больше проблем, чем вы думаете.

1. Нажмите и удерживайте клавишу Windows , затем нажмите R . Это запустит приложение «Выполнить».
2. Введите « devmgmt.msc » без кавычек и нажмите кнопку OK , чтобы открыть Диспетчер устройств.
3. Разверните раздел Звуковые, видео и игровые устройства , щелкнув значок со стрелкой.
4. Щелкните правой кнопкой мыши аудиодрайвер и выберите Обновить драйвер .
5. Нажмите Автоматический поиск обновленного программного обеспечения драйвера .
6. Если Windows сможет найти обновленный драйвер, она автоматически загрузит и установит его на ваш компьютер.
7. Перезагрузите компьютер и проверьте, решена ли проблема с наушниками или разъемом для наушников.

Заключительные мысли

Мы надеемся, что эта статья помогла вам починить наушники и разъем для наушников в Windows 10. Если вам нужна дополнительная помощь, не стесняйтесь обращаться к нашим ИТ-специалистам в SoftwareKeep.

 Если вы ищете дополнительные руководства или хотите читать больше технических статей, рассмотрите возможность подписки на нашу рассылку. Мы регулярно публикуем учебные пособия, новостные статьи и руководства, которые помогут вам в повседневной работе с технологиями.

Разъем для наушников будет исключен из последнего оставшегося устройства iOS

вторник, 30 августа 2022 г. , 3:44 по тихоокеанскому времени , автор Hartley Charlton

Последний оставшийся разъем Apple для наушников на любом устройстве iOS и iPadOS, которое все еще находится в продаже, будет ликвидирован позже в этом году после запуска 10-го iPad поколения, как показывают последние отчеты.

Согласно предполагаемым рендерам, полученным MySmartPrice от производителя аксессуаров, ‌iPad‌ 10-го поколения будет иметь немного более тонкий новый дизайн с плоскими краями и выступом задней камеры. В отчете повторяются несколько существующих слухов об «iPad» 10-го поколения, в том числе о большем дисплее, порте USB-C, чипе A14 Bionic, поддержке 5G и многом другом.

Похоже, наряду с этими изменениями в дизайне Apple также планирует удалить 3,5-мм разъем для наушников с устройства, при этом на устройстве не будет никаких признаков разъема для наушников. Когда Apple перевела iPad Pro, iPad Air и, совсем недавно, iPad mini на более унифицированный дизайн, она убрала хак с наушниками.

Apple начала удалять 3,5-мм разъем для наушников со своих устройств iOS и iPadOS с iPhone 7 в 2017 году. Последний оставшийся ‌iPhone‌ с разъемом для наушников, iPhone SE первого поколения, был снят с производства в 2018 году, а последнее устройство iOS с разъемом для наушников, iPod седьмого поколения был снят с производства в начале этого года. С выпуском в прошлом году ‌iPad mini‌ шестого поколения, ‌iPad‌ начального уровня стал единственной оставшейся моделью ‌iPad‌ с разъемом для наушников.

Если рендеры окажутся правильными, выпуск ‌iPad‌ десятого поколения ознаменует конец разъема для наушников на любых новых устройствах iOS и iPadOS. Ожидается, что Apple объявит об iPad 10-го поколения вместе с новыми моделями iPad Pro с чипом M2 в конце этого года. Марк Гурман из Bloomberg недавно сообщил, что Apple планирует выпустить iPadOS 16 для широкой публики в октябре, задержка, позже подтвержденная Apple, поэтому вполне возможно, что ‌iPad‌ 10-го поколения и новые модели ‌iPad Pro‌ будут представлены в октябре, поскольку Что ж. Сообщается, что массовое производство ‌iPad‌ следующего поколения уже началось.

Похожие истории

Следующий iPad начального уровня, по слухам, будет иметь плоские края, выступ камеры и многое другое

Четверг, 4 августа 2022 г. 10,2-дюймовый iPad, выпущенный позже в этом году, и недавно просочившиеся рендеры дают представление о том, чего ожидать. Согласно рендерам предполагаемого устройства, полученным MySmartPrice от производителя чехлов, iPad 10-го поколения может иметь дизайн, более близкий к последнему iPad mini, с плоскими краями, выступом задней камеры и многим другим. В отчете также повторяются предыдущие…

iPad 10-го поколения со значительными изменениями в дизайне, как сообщается, находится в производстве в преддверии запуска в сентябре

Понедельник, 15 августа 2022 г., 20:02 PDT, Джо Россиньол изменения дизайна, согласно сообщению тайваньского веб-сайта DigiTimes. Макет потенциального дизайна iPad 10-го поколения от Renders By Shailesh В отчете не приводится никаких конкретных подробностей о новом дизайне iPad 10-го поколения, но, по слухам, устройство будет иметь более крупный 10,5-дюймовый дисплей. 0007

Недорогие iPad и iPod Touch — последние устройства iOS с разъемом для наушников, поскольку поддержка iPad Mini 6 прекращается Устройства iOS, а iPad mini 6 — последний iPad, в котором эта функция удалена. iPad mini 5 предыдущего поколения, выпущенный в 2019 году, имел разъем для наушников, расположенный в верхней части устройства, но iPad mini 6 не имеет этой функции. Без разъема для наушников iPad mini 6 поддерживает только наушники с поддержкой Bluetooth или…

Отрывочный слух предполагает, что iPad 10-го поколения будет иметь кнопку питания Touch ID и камеру FaceTime в горизонтальной ориентации измененная камера FaceTime, согласно японскому блогу Mac Otakara. В отчете цитируются несколько китайских источников, которые утверждают, что предполагаемые рендеры iPad 10-го поколения, опубликованные ранее в этом месяце, неточно отображают положение Touch ID или фронтальной камеры FaceTime на устройстве. Во-первых, пока…

Не покупайте iPad 9 прямо сейчас: iPad 10 не за горами

вторник, 30 августа 2022 г. , 3:24 утра по тихоокеанскому времени, Хартли Чарльтон iPad девятого поколения, а это означает, что потенциальные покупатели должны отложить покупку до выхода модели в ближайшем будущем. Apple выпустила iPad девятого поколения в сентябре прошлого года и обычно ежегодно обновляет iPad начального уровня. Абсолютно новый iPad десятого поколения уже в…

Какие устройства будут поддерживать iOS 16 и iPadOS 16?

Четверг, 12 мая 2022 г., 7:29 утра по тихоокеанскому времени, автор Hartley Charlton

Хотя конкретных слухов о том, какие устройства iOS 16 и iPadOS 16 будут поддерживать, пока нет, прекращение производства iPod touch в начале этой недели может быть признаком что до девяти устройств могут потерять поддержку будущих операционных систем Apple. iOS и iPadOS 13, 14 и 15 поддерживают одни и те же устройства, включая iPhone 6S и iPhone 6S Plus,…

Google убирает разъем для наушников в новейшем Pixel 6A всего через несколько месяцев после пародии на Apple впервые в этой модели серии A отсутствует разъем для наушников 3,5 мм.

Отсутствие разъема для наушников на Pixel 6A следует технологической тенденции, которую Apple начала с iPhone 7 в 2016 году, и в этом смысле это относительно неудивительно. Тем не менее, совсем недавно, в августе прошлого года, Google рекламировал включение…

Popular Stories

Реакция Garmin на Apple Watch Ultra: «Мы измеряем срок службы батареи в месяцах. Не часы.

Пятница, 9 сентября 2022 г., 9:20 по тихоокеанскому времени, Сами Фатхи. «не часы», продвигая свои последние часы Enduro 2 для спортсменов. В то время как Apple Watch Ultra имеют самое продолжительное время автономной работы среди всех Apple Watch на сегодняшний день, Apple обещает до 36 часов обычного использования и до 60 часов с…

iOS 16 выходит завтра: шесть новых функций, которые стоит попробовать 8 и новее. iOS 16 включает в себя множество новых функций, от настраиваемого экрана блокировки до возможности временно редактировать или отменять сообщения iMessages. Чтобы установить iOS 16 после выпуска обновления, откройте приложение «Настройки» на iPhone и нажмите «Основные» → «Обновление ПО».

После обновления iPhone до…

Стоит ли отказаться от iPhone 14? Пять основных слухов об iPhone 15, о которых нужно знать

Пятница, 9 сентября 2022 г., 13:37 PDT, Hartley Charlton

Поскольку предварительные заказы на линейку iPhone 14 уже открыты, многие покупатели iPhone будут взвешивать, стоит ли сейчас время обновить свое устройство. Модели iPhone 14 предлагают некоторые существенные обновления: экстренный вызов SOS через спутник, обнаружение сбоев, улучшения камеры и многое другое, но теперь некоторые покупатели будут думать о следующем году, когда это может быть более подходящее время …

Куо: предварительные заказы на iPhone 14 Plus хуже, чем на iPhone 13 Mini, стратегия продукта «проваливается» По словам аналитика Apple Минг-Чи Куо, результаты предварительного заказа указывают на то, что позиционирование Apple двух новых стандартных моделей могло быть неудачным. В своем -14-first-weekend-online-pre-order-survey-110411040b5d”>последнем посте на Medium Куо объяснил, что iPhone 14 Pro и iPhone 14 Pro Max показали “нейтральные” и “хорошие” результаты предварительного заказа.

…

Все функции iOS 16, которые вы не получите до конца этого года

Воскресенье, 11 сентября 2022 г., 2:00 по тихоокеанскому времени, автор Hartley Charlton

Обычно есть несколько функций, которые Apple не может завершить до первого официального выпуска основной новой версии iOS, и этот год, похоже, ничем не отличается: теперь подтверждено, что в общей сложности девять функций iOS 16 отсутствуют в первой общедоступной версии новой ОС. В прошлом году SharePlay, цифровые идентификаторы в приложении Wallet и Universal Control были среди большого количества…

Емкость батареи iPhone 14 для всех четырех моделей раскрыта в преддверии запуска

Воскресенье, 11 сентября 2022 г., 15:58 по тихоокеанскому времени, автор Джо Россиньол. из китайской нормативной базы данных. Три из четырех моделей iPhone 14 имеют аккумулятор большей емкости по сравнению с линейкой iPhone 13, за исключением iPhone 14 Pro Max, который оснащен аккумулятором немного меньшего размера по сравнению с iPhone 13 Pro Max. …

Что ожидать от мероприятия Apple в октябре: iPad Pro, компьютеры Mac M2 и многое другое

Воскресенье, 11 сентября 2022 г., 13:20 по тихоокеанскому времени, Джо Россиньол

После сентябрьского мероприятия, посвященного новым моделям iPhone и Apple Watch, Apple часто проводит в октябре еще одно мероприятие, посвященное новым моделям iPad и Mac, и этот год, вероятно, не станет исключением. До октября еще три недели, но у нас уже есть хорошее представление о продуктах, которые, вероятно, будут анонсированы на мероприятии в следующем месяце. Ходят слухи, что на октябрьском мероприятии Apple планирует…

Для записи видео 4K ProRes на iPhone 14 Pro по-прежнему требуется не менее 256 ГБ Модель

Суббота, 10 сентября 2022 г., 14:31 PDT, автор Joe Rossignol

Как и в случае с моделями iPhone 13 Pro, выпущенными в прошлом году, запись видео 4K ProRes на iPhone 14 Pro и iPhone 14 Pro Max по-прежнему требуется модель с объемом памяти не менее 256 ГБ, согласно техническим спецификациям Apple для устройств. Запись видео ProRes ограничена разрешением 1080p при 30 кадрах в секунду на моделях iPhone 14 Pro с объемом памяти 128 ГБ. Для записи видео ProRes в формате 4K при 30…

Картридер Swipe (аудиоразъем) · Shopify Справочный центр

Эта страница была напечатана 14 сентября 2022 г. Актуальную версию можно найти на странице https://help.shopify.com/en/manual/sell-in-person/hardware/card-readers/audio-jack-reader.

Примечание

С 31 января 2022 г. кард-ридер Swipe (аудиоразъем) больше не поддерживается Shopify POS на устройствах Android и iOS в США и на устройствах iOS в Канаде. Если вы в настоящее время используете этот кард-ридер и хотите пересмотреть свои дальнейшие действия, вы можете узнать больше о прекращении поддержки кард-ридера.

Этот кард-ридер по-прежнему доступен на устройствах Android в Канаде.

Доступно только в Shopify

Устройство чтения карт Swipe (аудиоразъем) — это легкое и недорогое решение для магазинов, которые часто бывают мобильными.

Примечание

Картридер Swipe (аудиоразъем) доступен только в Канаде. Если вы находитесь за пределами Канады, вы можете обратиться к списку поддерживаемых картридеров для вашего региона.

Картридер подключается к аудиоразъему вашего iPad или iPhone. Если вы используете устройство iOS, вы можете отключить кард-ридер с Общие настройки для доступа к аудиоразъему для воспроизведения музыки.

Примечание

Чтобы использовать любой из зашифрованных считывателей карт Swipe, поддерживаемых Shopify, вам необходимо включить Shopify Payments или поставщика платежей, поддерживаемого POS.

Для кого предназначен этот картридер?

Картридер Swipe (аудиоразъем) легкий и недорогой, что делает его хорошим вариантом для продавцов, которые только начинают принимать платежи по кредитным картам. Картридер подключается к аудиоразъему вашего POS-устройства и не имеет проводов, поэтому он идеально подходит для использования на ярмарках, рынках или во всплывающих окнах.

Примечание

Для использования устройства чтения карт Swipe (аудиоразъем) устройству POS требуется подключение к Интернету. Где бы вы ни продавали, убедитесь, что ваше устройство может подключаться к Интернету во время транзакций, используя либо Wi-Fi, либо мобильные данные вашего устройства.

Совместимые устройства и платежные системы

Устройство чтения карт Swipe (аудиоразъем) обрабатывает платежи через Shopify Payments в США и Канаде.

Приложение Shopify POS работает с устройствами, которые соответствуют следующим требованиям:

Устройства, которые работают с приложением Shopify POS

Устройство	Описание
Айфон	iPhone 7 или более поздней версии с iOS 13 или более поздней версии
iPad Air	Поколение 2 или выше с iPadOS 13 или выше
iPad	Поколение 5 или выше с iPadOS 13 или выше
iPad mini	Поколение 4 или более поздней версии с iPadOS 13 или более поздней версии
iPad Pro	Все модели iPad Pro под управлением iPadOS 13 или более поздней версии
Андроид	Устройство Android с версией 7. 0 (Nougat) или выше

Примечание

Приложение Shopify POS не поддерживает бета-версии iOS.

Требования к разрешению iOS 14

Если вы обновили свое устройство до iOS 14 или выше и используете сторонние приложения Shopify, вам может потребоваться включить Межсайтовое отслеживание в настройках iOS. Межсайтовое отслеживание позволяет сторонним приложениям Shopify, которые вы установили в своей учетной записи администратора Shopify, оставаться подключенными к Shopify Inbox, Shopify Point of Sale и мобильному приложению Shopify.

Чтобы включить межсайтовое отслеживание , выполните следующие действия:

1. Откройте приложение Настройки на своем устройстве.
2. Tap Shopify , Shopify POS или Shopify Inbox .
3. Включить Разрешить межсайтовое отслеживание .

Где купить картридер Swipe (аудиоразъем)

Устройство чтения карт Swipe (аудиоразъем) можно приобрести в магазине оборудования Shopify в поддерживаемых странах.

Осторожно

Вам необходимо купить устройство чтения карт Swipe (аудиоразъем) в магазине оборудования Shopify, чтобы оно работало с Shopify POS.

Установите устройство чтения карт Swipe (аудиоразъем)

шагов:

1. Убедитесь, что громкость на вашем устройстве установлена ​​на максимум, а не на беззвучный режим. Если громкость вашего устройства не максимальная, устройство чтения карт не будет обнаружено.

2. Подключите кард-ридер к разъему для наушников вашего устройства. Если вы используете подставку Windfall для iPad, устройство чтения опирается на лицевую сторону подставки.

3. Когда вам будет предложено разрешить доступ к микрофону вашего iPad во время следующего кредитного платежа, нажмите Ok .

Как проводить карту

Проведите кредитной картой через кард-ридер так, чтобы магнитная полоса карты была обращена к по направлению к . Вы:

Устранение неполадок кард-ридера

Если у вас возникли проблемы с использованием устройства чтения карт Swipe (аудиоразъем), попробуйте выполнить следующие действия по устранению неполадок.

Примечание

При устранении неполадок устройства чтения карт вы можете выполнить следующие шаги с тестовым заказом на предмет быстрой продажи 1,00 (вы можете вернуть деньги за заказ позже).

1. Вы видите ошибку Swipe failed ?

2. Есть ли у вас подключение к Интернету?

3. Используете ли вы совместимую платежную систему и валюту?

4. Вы нажимаете Кредит при оформлении заказа?

5. Ваш POS-терминал находится в чехле?

6. Ваше устройство используется для воспроизведения музыки?

7. Есть ли у Shopify POS разрешения на использование микрофона вашего устройства

8. Громкость на вашем устройстве установлена ​​на максимум?

9. Вы отключили параметр Автоматически определять считыватель Swipe (только для iOS)?

10. Можно ли оплатить кредит другой картой?

11. Можете ли вы обработать платеж, введя данные кредитной карты вручную?

1.

Вы видите ошибку Swipe failed ?

Если вы видите Swipe failed 9Ошибка 0006 при проведении карты, затем убедитесь, что вы проводите карту правильно.

2. Есть ли у вас подключение к интернету?

Для обработки платежей Shopify POS необходимо подключиться к Интернету через Wi-Fi или сотовые данные вашего устройства. Если вы не можете подключиться к Интернету, вы не сможете принимать платежи по картам.

3. Используете ли вы совместимую платежную систему и валюту?

Вы можете использовать устройство чтения карт Swipe (аудиоразъем), только если:

• ваш магазин находится в США или Канаде
• вы используете совместимую платежную систему
• валюта вашего магазина указана в долларах США или канадских долларах.

Если одно из этих требований вам не подходит, вы все равно можете принимать платежи по кредитным картам с помощью внешнего платежного терминала.

4. Вы нажимаете

Credit при оформлении заказа?

Чтобы принять платеж с помощью устройства чтения карт Swipe (аудиоразъем), нажмите Credit на экране платежей. Вы должны нажать Внешний терминал , только если вы используете внешний платежный терминал вместо кард-ридера, поддерживаемого Shopify.

5. Ваш POS-терминал находится в чехле?

В некоторых случаях устройство чтения карт Swipe (аудиоразъем) не может правильно вставиться в аудиоразъем устройства. Если ваше устройство находится в футляре, извлеките его из футляра, подключите устройство чтения карт и повторите попытку обработки платежа.

6. Используется ли ваше устройство для воспроизведения музыки?

Устройство чтения карт Swipe (аудиоразъем) использует аудиосистему вашего устройства, поэтому вы не можете использовать свое POS-устройство для воспроизведения музыки и одновременного приема платежей по кредитным картам. Если вы хотите принять оплату картой, отключите POS-устройство от любых Bluetooth-динамиков, убедитесь, что у устройства есть разрешения на использование микрофона, а затем повторите попытку принятия платежа.

7.

Есть ли у Shopify POS разрешение на использование микрофона вашего устройства

Shopify POS требуется разрешение на использование микрофона вашего устройства для использования устройства чтения карт Swipe (аудиоразъем) для приема кредитных платежей. Если вы отказались предоставить разрешение приложению, вы можете предоставить его в настройках своего устройства.

шагов:

1. На главном экране устройства нажмите Настройки .

2. На экране настроек вашего устройства найдите приложение Shopify POS и нажмите на него.

3. В разделе РАЗРЕШИТЬ SHOPIFY POS ДЛЯ ДОСТУПА убедитесь, что переключатель Микрофон включен.

8. Громкость на вашем устройстве установлена ​​на максимум?

Shopify POS не распознает устройство чтения карт Swipe (аудиоразъем), если звук на вашем устройстве не включен и его громкость не установлена ​​на максимум. Отключите кард-ридер, убедитесь, что на вашем устройстве не отключен звук и громкость на максимуме, а затем подключите кард-ридер и попробуйте снова принять платеж.

9. Отключили ли вы параметр

Автоматически определять считыватель считывателя (только для iOS)?

Возможно, вы отключили параметр Автоматически определять считыватель свайпов в Shopify POS, например, если вы хотите использовать устройство для воспроизведения музыки. Вам необходимо включить параметр «Автоматически определять считыватель свайпов ».

шагов:

1. В Shopify POS нажмите ≡ , а затем нажмите Управление подключенным оборудованием .

2. Включить Автоматически обнаруживать считыватель свайпов .

10. Можно ли оплатить кредит другой картой?

Попробуйте принять оплату картой, используя другую кредитную карту. Если платеж прошел успешно, значит проблема с кредитной картой вашего клиента.

11. Можете ли вы обработать платеж, введя данные кредитной карты вручную?

Попробуйте принять оплату картой, введя данные карты вручную. Если оплата прошла успешно, то проблема с картридером.

Исправление: разъем для наушников не работает на телефоне с Android разъем для смартфона — это меньшее, чего можно пожелать. К сожалению, проблемы с разъемом для наушников не так уж редки, как думают люди, и может быть очень сложно определить, откуда возникла проблема.

Проблемы, связанные с выходом наушников из строя, можно проследить по трем основным причинам: накопление ворсинок/грязи, сбой программного обеспечения или аппаратный сбой. Если вы регулярно пользуетесь наушниками, возможно, имеет смысл попробовать приведенные ниже исправления, прежде чем отправляться к мастеру по ремонту. Но прежде чем перейти к решениям, перезагрузите свое устройство, а затем проверьте, можете ли вы без проблем использовать разъем для наушников вашего устройства. Еще один важный момент, многие наушники идут с регулятор громкости встроенный к ним. Если это так, убедитесь, что громкость не отключена от регулятора громкости наушников.

Наушники со встроенным регулятором громкости

Необходимые условия

• Приложение SoundAbout
• Другое устройство с гнездом для разъема
• Запасная гарнитура для наушников, совместимая с вашим устройством
• Ватный тампон
• Медицинский спирт
• Фонарик

Метод первый: определение причины

Прежде чем приступать к каждому исправлению, убедитесь, что наушники не сломаны. Самый быстрый способ проверить это — подключить наушники к другому устройству. Это не обязательно должен быть другой Android, подойдет любое устройство с разъемом 3,5 мм.

Если вы не слышите звук в наушниках при использовании гарнитуры с другим устройством, вы только что обнаружили виновника. В этом случае решение состоит в том, чтобы заменить наушники новой парой. Если ваши наушники работают при подключении к другому устройству, проблема заключается в другом, и вам следует выполнить другие исправления, указанные ниже.

Теперь попробуйте подключить к смартфону другую пару наушников и посмотреть, работают ли они. Если вы получите от них какой-либо звук, есть большая вероятность, что первая пара несовместима с вашим устройством Android. Если вы ничего не слышите, есть две возможные причины: либо у вас неисправность разъема, либо проблема с программным обеспечением. В обоих случаях вы можете легко исправить это с помощью одного из приведенных ниже руководств.

Способ второй: очистка разъема для наушников

Вы будете поражены тем, как легко ворсинки, пыль и другие посторонние материалы попадают в разъем для наушников с течением времени. Проблема в том, что они могут легко заблокировать любой тип соединения между наушниками и разъемом.

Для начала возьмите фонарь и загляните в домкрат на наличие следов грязи. Теперь полностью выключите устройство и отсоедините кабель питания, если оно заряжается. С помощью пинцета, зубочистки или иглы осторожно удалите любое постороннее присутствие. Вы также можете дунуть в разъем для наушников, но я не рекомендую использовать сжатый воздух, потому что вы можете просто протолкнуть мусор глубже внутрь.

После того, как вы успешно удалите все крупные куски мусора, смочите ватный тампон небольшим количеством медицинского спирта и вставьте его в домкрат. Аккуратно покрутите его, чтобы удалить остатки ворса или пыли.

Когда закончите, используйте фонарик, чтобы снова заглянуть в домкрат и посмотреть, насколько хорошо вы справились. Подождите некоторое время, прежде чем снова включить устройство, и проверьте, работают ли ваши наушники.

Способ третий: устранение любого соединения Bluetooth

Если вы соединили свое устройство Android с беспроводным устройством, таким как динамик или беспроводная гарнитура, ваш разъем может быть отключен вашей ОС. Стандартное поведение на стандартном Android — распознавать все, что вставлено в разъем, независимо от настроек Bluetooth. Но поскольку Android разнообразен и сильно фрагментирован, поведение меняется у разных производителей и версий Android.

1. Перейдите в Настройки > Bluetooth и проверьте список сопряженных устройств. Проверьте сопряженные устройства Bluetooth
2. Если вы видите запись, которая передает звук со смартфона, коснитесь значка информации и разорвите связь с ним. Отключите сопряженное устройство Bluetooth
3. Выключите Bluetooth и проверьте, работают ли наушники.

Отключить Bluetooth

Если это не работает, перейдите к следующему руководству.

Метод четвертый: Исправление программных сбоев

Если ни одно из приведенных выше возможных исправлений не помогло, проблема, скорее всего, связана с программным сбоем. Начните с открытия настроек звука вашего Android и убедитесь, что уровни громкости не отключены. Включите их все на полную громкость и перезагрузите устройство.

Если проблема все еще не решена, выполните следующие действия:

1. Загрузите и установите приложение SoundAbout из магазина Google Play. Установите приложение SoundAbout
2. Откройте приложение и нажмите Медиа-аудио . Нажмите «Медиа-аудио» в разделе «О звуке»
3. Выберите Проводная гарнитура , если вы используете стандартную гарнитуру с микрофоном, или Проводные наушники , если вы используете нестандартные наушники. Выберите Тип подключенного устройства
4. Вы можете закрыть приложение, когда оно будет работать в фоновом режиме. Подключите свои наушники/гарнитуру и посмотрите, работают ли они.

Мы, конечно, надеемся, что одно из исправлений, представленных выше, устранило вашу проблему с разъемом для наушников. Если ни один из них не помогает, проблема не является незначительной и должна решаться профессионалом. Скорее всего, разъем для наушников сломан и нуждается в замене. Лучшим способом действий в этих случаях будет связаться с продавцом и отправить его на ремонт или попросить новое устройство, если вы все еще находитесь на гарантии.

Теги

androidAudioРазъем для наушников

jackd(1) — Справочная страница Linux

Имя

jackd — звуковой сервер JACK Audio Connection Kit

Synopsis

jackd [ options ] -d backend [ backend-parameters ]
jackd –help

Description

jackd is the JACK audio server daemon, a аудиосервер с низкой задержкой. Первоначально написано для операционной системы GNU/Linux он также поддерживает Mac OS X и различные платформы Unix. JACK может подключать несколько различных клиентских приложений к аудиоустройство, а также друг к другу. Большинство клиентов являются внешними, работающими в своих собственных процессах как обычные приложения. JACK также поддерживает внутренних клиентов, которые работают в течение jackd процесс с использованием загружаемого «плагина» интерфейса.

JACK отличается от других аудиосерверов тем, что изначально разработан для профессиональной работы со звуком. Он фокусируется на двух ключевых областях: синхронное выполнение всех клиентов и работу с низкой задержкой.

Для получения последней информации о JACK посетите веб-сайт < http://www.jackaudio.org >.

Опции

-d, –driver серверная часть [ внутренних параметра ]

Выберите серверную часть аудиоинтерфейса. Текущий список поддерживаемых бэкендов: alsa , coreaudio , dummy , freebob , oss вс и портаудио . Не все они доступны на всех платформах. Все backend-параметры являются необязательными.

-ч, –помощь

Распечатайте краткое сообщение об использовании, описывающее основные параметры jackd . К ним не относятся внутренних параметра , которые перечислены с помощью –help вариант для каждого конкретного бэкэнда. Примеры ниже показывают, как их перечислить.

-m, –no-mlock

Не пытайтесь заблокировать память, даже если –realtime .

-n, –name имя-сервера

Назовите этот экземпляр jackd имя-сервера . Если не указано, это имя берется из переменной среды $JACK_DEFAULT_SERVER . Это будет “по умолчанию”, если это не определено.

-p, –port-max n

Установите максимальное количество портов, которыми может управлять сервер JACK. Значение по умолчанию — 256.

–replace-реестр

Перед запуском удалите реестр общей памяти, используемый всеми экземплярами сервера JACK. Это следует использовать редко, и оно предназначено только для тех случаев, когда структура этого реестра изменяется несовместимым образом в разных версиях JACK (что случается редко).

-R, –реальное время

Использовать планирование в реальном времени (по умолчанию = true). Это необходимо для надежной работы с низкой задержкой. Во многих системах требуется jackd для работы со специальными привилегии планировщика и выделения памяти, которые можно получить несколькими способами.

-r, –no-realtime

Не использовать планирование в реальном времени.

-P, –realtime-priority целое число

При запуске –realtime установите приоритет планировщика на между .

–молчаливый

Отключение любого вывода во время работы.

-T, –временный

Выйти после того, как все клиенты закроют свои соединения.

-t, –timeout целое число

Установить ограничение времени ожидания клиента в миллисекундах. По умолчанию 500 мс. В режиме реального времени таймаут клиента должен быть меньше таймаута сторожевого таймера (5000 мс).

-Z, –нозомби

Запретить JACK отключать клиентов из-за их слишком медленной работы. Это отменяет эффект при любом указанном значении тайм-аута, но JACK и его клиенты по-прежнему под контролем сторожевого потока или его эквивалента.

-у, –разблокировать

Разблокировка библиотек GTK+, QT, FLTK, Wine.

-v, –verbose

Подробный вывод.

-c, –clocksource ( c(ycle) | h(pet) | с(система) )

Выберите определенные настенные часы (счетчик циклов, таймер HPET, системный таймер).

-V, –версия

Распечатать номер текущей версии JACK и выйти.

Параметры серверной части Alsa

-C, –capture [ имя ]

Предоставлять только порты захвата, если они не объединены с -D или -P. Параметрически заданное имя устройства захвата.

-d, –device имя

Устройство PCM ALSA с именем для использования. Если ничего не указано, JACK будет использовать «hw:0», первую аппаратную карту, определенную в /etc/modules.conf .

-z, –dither [прямоугольная, треугольная, фигурная, нет]

Установить режим сглаживания. Если нет или не указано, сглаживание отключено. Требуется только первая буква имени режима.

-D, –дуплекс

Обеспечьте порты захвата и воспроизведения. По умолчанию включено, если не указан только один из параметров -P или -C.

-h, –help Вывести краткое сообщение об использовании, описывающее только

alsa параметры бэкенда.

-М, –hwmeter

Включить учет аппаратных средств для устройств, которые его поддерживают. В противном случае используйте измерение программного обеспечения.

-Х, –хвмон

Включить аппаратный мониторинг портов захвата. Это метод получения мониторинга аудиовхода с нулевой задержкой. Требуется поддержка в аппаратном обеспечении и от базовый драйвер устройства ALSA.

Если этот параметр включен, запросы на мониторинг портов захвата будут удовлетворяться путем создания прямого пути прохождения сигнала между входными и выходными разъемами аудиоинтерфейса с никакая обработка хост-компьютером вообще. Это обеспечивает минимально возможную задержку для отслеживаемого сигнала.

В настоящее время (март 2003 г.) поддерживается только серия RME Hammerfall и карты на базе чипсета ICE1712 (серия M-Audio Delta, Terratec и другие). –hwmon . В будущем некоторые потребительские карты также могут поддерживаться путем изменения настроек их микшера.

Без –hwmon мониторинг порта требует, чтобы JACK считывал звук в системную память, а затем снова копировал его обратно в аппаратное обеспечение, накладывая базовый JACK задержка системы определяется параметрами –period и –nperiods .

-i, –inchannels целое число

Количество каналов захвата. Значение по умолчанию максимально поддерживается оборудованием.

-n, –nperiods целое число

Укажите количество периодов задержки воспроизведения. В секундах это соответствует –nperiods умножить на –period разделить на –rate . по умолчанию 2, минимально допустимый. Для большинства устройств нет необходимости в каком-либо другом значении с опцией –realtime . Без привилегий реального времени или с платами, обеспечивающими ненадежные прерывания (например, ymfpci), большее значение может привести к меньшему количеству xruns. Это также может помочь, если система не настроена на надежную планирование в реальном времени.

Для большинства устройств ALSA аппаратный буфер содержит ровно –period умножить на –nperiods кадра. Некоторые устройства требуют большего буфера. Если это так, ДЖЕК используйте наименьший возможный буфер, содержащий не менее –nperiods , но задержка воспроизведения не увеличивается.

Для аудиоустройств USB рекомендуется использовать -n 3 . Устройства Firewire, поддерживаемые FFADO (ранее Freebob), настраиваются с помощью -n 3 дефолт.

-o, –outchannels внутр.

Количество каналов воспроизведения. Значение по умолчанию максимально поддерживается оборудованием.

-P, –playback [ имя ]

Укажите только порты воспроизведения, если они не объединены с -D или -C. При желании установите имя устройства воспроизведения.

-р, –период целое число

Укажите количество кадров между вызовами JACK process() . Это значение должно быть степенью 2, а значение по умолчанию — 1024. Если вам нужна низкая задержка, установите -p как можно ниже, не видя xruns. Больший размер периода дает большую задержку, но снижает вероятность xruns. Задержка захвата JACK в секунды –период разделить на –скорость .

-r, –rate число

Укажите частоту дискретизации. По умолчанию 48000.

-S, –шорты

Сначала попробуйте настроить карту для 16-битных семплов, а в случае неудачи попробуйте 32-битные. По умолчанию предпочтение отдается 32-битным образцам.

-s, –softmode

Игнорировать xruns, о которых сообщил драйвер ALSA. Это снижает вероятность того, что JACK отключит неотвечающие порты при работе без –realtime .

-X, –midi [ последовательность | необработанный ]

Укажите, к какой системе ALSA MIDI предоставить доступ. Использование raw предоставит набор портов JACK MIDI, которые соответствуют каждому необработанному устройству ALSA на машина. Использование seq предоставит набор портов JACK MIDI, которые соответствуют каждому клиенту «секвенсора» ALSA (который включает в себя каждый аппаратный порт MIDI на машина). raw обеспечивает немного лучшую производительность, но не разрешает связь JACK MIDI с программным обеспечением, написанным для использования «секвенсора» ALSA. API.

Параметры серверной части Coreaudio

-c –channel

Максимальное количество каналов (по умолчанию: 2)

-i –channelin

Максимальное количество входных каналов (по умолчанию: 2)

-o –канальный выход

Максимальное количество выходных каналов (по умолчанию: 2)

-C –захват

Следует ли захватывать (по умолчанию: true)

-P –воспроизведение

Воспроизведение или нет (по умолчанию: true)

-D –дуплекс

Захват и воспроизведение (по умолчанию: true)

-r –ставка

Частота дискретизации (по умолчанию: 44100)

-p –период

Кадров за период (по умолчанию: 128). Должна быть степень числа 2.

-n –имя

Имя драйвера (по умолчанию: нет)

-I –id

Идентификатор аудиоустройства (по умолчанию: 0)

Параметры фиктивной серверной части

-C, –capture int

Укажите количество портов захвата. Значение по умолчанию — 2.

-P, –воспроизведение целое число

Укажите количество портов воспроизведения. Значение по умолчанию — 2.

-r, –rate число

Укажите частоту дискретизации. Значение по умолчанию — 48000.

-р, –период целое число

Укажите количество кадров между вызовами JACK process() . Это значение должно быть степенью 2, а значение по умолчанию — 1024. Если вам нужна низкая задержка, установите -p как можно ниже, не видя xruns. Больший размер периода дает большую задержку, но снижает вероятность xruns. Задержка захвата JACK в секунды –период разделить на –оценка .

-w, –wait интервал

Укажите количество мкс для ожидания между процессами ядра. Значение по умолчанию — 21333.

Параметры Net Backend

-i, –audio-ins int

Количество каналов захвата (по умолчанию: 2)

-o, –audio-outs int

Количество каналов воспроизведения (по умолчанию: 2)

-I, –midi-ins инт

Количество каналов захвата миди (по умолчанию: 1)

-O, –миди-выходы внутр.

Количество каналов воспроизведения миди (по умолчанию: 1)

-r, –rate int

Частота дискретизации (по умолчанию: 48000)

-р, –период целое число

кадров за период (по умолчанию: 1024)

-n, –num-периодов целое число

Параметр задержки сети в нет. периодов (по умолчанию: 5)

-l, –listen-port инт

Порт сокета, который мы прослушиваем для пакетов синхронизации (по умолчанию: 3000)

-f, –factor целое число

Коэффициент уменьшения частоты дискретизации (по умолчанию: 1)

-u, –upstream-factor целое число

Коэффициент снижения частоты дискретизации в восходящем направлении (по умолчанию: 0)

-c, –celt интервал

устанавливает кельт-кодировку и количество кбит на канал (по умолчанию: 0)

-b, –bit-depth целое число

Разрядность выборки (0 для плавающей, 8 для 8-битной и 16 для 16-битной) (по умолчанию: 0)

-t, –transport-sync целое число

Подчинить ли транспорт главному транспорту (по умолчанию: true)

-a, –autoconf целое число

Использовать автонастройку или просто запустить. (по умолчанию: правда)

-R, –избыточность инт

Отправлять пакеты N раз (по умолчанию: 1)

-e, –native-endian целое число

Не преобразовывать выборки в сетевой порядок байтов. (по умолчанию: ложь)

-J, –jitterval инт

попытки джиттербуфера в микросекундах на ведущем устройстве (по умолчанию: 0)

-D, –always-deadline инт

всегда использовать крайний срок (по умолчанию: false)

Параметры серверной части Oss

-r, –rate инт

Укажите частоту дискретизации. По умолчанию 48000.

-р, –период целое число

Укажите количество кадров между вызовами JACK process() . Это значение должно быть степенью 2, а значение по умолчанию — 1024. Если вам нужна низкая задержка, установите -p как можно ниже, не видя xruns. Больший размер периода дает большую задержку, но снижает вероятность xruns. Задержка захвата JACK в секунды –период разделить на — получить .

-n, –nperiods целое число

Укажите количество периодов в аппаратном буфере. Значение по умолчанию равно 2. Размер периода ( -p ), умноженный на –nperiods , умноженный на четыре, является буфером JACK. размер в байтах. Задержка вывода JACK в секундах равна –nperiods умножить на –period разделить на –rate .

-w, –wordlength целое число

Укажите размер выборки в битах. По умолчанию 16.

-i, –inchannels интервал

Укажите количество каналов для захвата (по умолчанию: 2)

-o, –outchannels внутр.

Укажите количество каналов воспроизведения (по умолчанию: 2)

-C, –capture файл_устройства

Укажите устройство ввода для захвата (по умолчанию: /dev/dsp)

-P, –playback файл_устройства

Укажите устройство вывода для воспроизведения (по умолчанию: /dev/dsp)

-b, –ignorehwbuf логическое значение

Укажите, следует ли игнорировать размер аппаратного периода (по умолчанию: false)

Параметры серверной части Sun

-r, –rate int

Укажите частоту дискретизации. По умолчанию 48000.

-р, –период целое число

Укажите количество кадров между вызовами JACK process() . Это значение должно быть степенью 2, а значение по умолчанию — 1024. Если вам нужна низкая задержка, установите -p как можно ниже, не видя xruns. Больший размер периода дает большую задержку, но снижает вероятность xruns. Задержка захвата JACK в секунды –период разделить на –скорость .

-n, –nperiods целое число

Укажите количество периодов в аппаратном буфере. Значение по умолчанию равно 2. Размер периода ( -p ) умножить на –nperiods умножить на четыре (при условии, что 2 канала 16-битные выборки) — это размер буфера JACK в байтах. Задержка вывода JACK в секундах составляет –nperiods умножить на –период разделить на –скорость .

-w, –wordlength целое число

Укажите размер выборки в битах. По умолчанию 16.

-i, –inchannels интервал

Укажите количество каналов для захвата (по умолчанию: 2)

-o, –outchannels внутр.

Укажите количество каналов воспроизведения (по умолчанию: 2)

-C, –захват файл_устройства

Укажите устройство ввода для захвата (по умолчанию: /dev/audio)

-P, –playback файл_устройства

Укажите устройство вывода для воспроизведения (по умолчанию: /dev/audio)

-b, –ignorehwbuf логическое значение

Укажите, следует ли игнорировать размер аппаратного периода (по умолчанию: false)

Параметры Portaudio Backend

-c –channel

Максимальное количество каналов (по умолчанию: все доступные аппаратные каналы)

-i –channelin

Максимальное количество входных каналов (по умолчанию: все доступные аппаратные каналы)

-o –канальный выход

Максимальное количество выходных каналов (по умолчанию: все доступные аппаратные каналы)

-C –захват

Следует ли захватывать (по умолчанию: true)

-P –воспроизведение

Воспроизведение или нет (по умолчанию: true)

-D –дуплекс

Захват и воспроизведение (по умолчанию: true)

-r –ставка

Частота дискретизации (по умолчанию: 48000)

-p –период

Кадров за период (по умолчанию: 1024). Должна быть степень числа 2.

-n –имя

Имя драйвера (по умолчанию: нет)

-z –dither

Режим сглаживания (по умолчанию: нет)

Примеры

Вывести сообщение об использовании для параметров, специфичных для каждого бэкенда.

jackd -d alsa –help

jackd -d coreaudio –help
jackd -d net –help
jackd -d dummy –help
jackd -d firewire –help 5 dbb –db –freebo

help
jackd -d oss ​​–help
jackd -d sun –help
jackd -d portaudio –help

Запустить демон JACK с приоритетом в реальном времени, используя первую аппаратную карту ALSA. /etc/modules.conf .

jackstart –realtime –driver=alsa

Запустите демон JACK с малой задержкой, выдавая подробный вывод, который может быть полезен для устранения проблем с задержкой системы. Достаточно хорошо настроенный система с хорошей звуковой картой и ядром с малой задержкой может надежно обрабатывать эти значения. Некоторые могут лучше. Если вы получаете сообщения xrun, попробуйте буфер большего размера. Настройка системы на низкую задержку может быть сложной задачей. JACK FAQ, http://jackit.sourceforge.net/docs/faq.php, содержит несколько полезных советов.

jackstart -Rv -d alsa -p 128 -n 2 -r 44100

Запустить jackd с приоритетом реального времени, используя “sblive” устройство ALSA, определенное в ~/.asoundrc. Примените форменное дизеринг к воспроизводимому звуку.

jackd -R -d alsa -d sblive –dither=shape

Запустите jackd без особых привилегий, используя вторую аппаратную карту ALSA, определенную в /etc/modules.conf . Любые xruns, о которых сообщает серверная часть ALSA. будет игнорироваться. Большой буфер помогает уменьшить потерю данных. Для воспроизведения будет использоваться прямоугольный дизеринг.

jackd -d alsa -d hw:1 -p2048 -n3 –softmode -zr

Запустить jackd в полнодуплексном режиме, используя устройство ALSA hw:0,0 для воспроизведения и hw: 0,2 устройство для захвата.

jackd -d alsa -P hw:0,0 -C hw:0,2

Запустите jackd в режиме только воспроизведения, используя устройство ALSA hw:0,0.

jackd -d alsa -P hw:0,0

Окружающая среда

JACK разрабатывает механизм автоматического запуска сервера при необходимости. Любой клиент, запущенный без работающего JACK-сервера, попытается запустить его. сам с помощью командной строки, найденной в первой строке $HOME/.jackdrc , если он существует, или /etc/jackdrc , если его нет. Если ни один файл не существует, будет использоваться встроенная команда по умолчанию, включая флаг -T , который приводит к выключению сервера после выхода всех клиентов.

В качестве перехода это происходит только тогда, когда $JACK_START_SERVER определен в среде вызывающего процесса. В будущем это станет нормальное поведение. В любом случае определение $JACK_NO_START_SERVER отключает эту функцию.

Чтобы изменить, где JACK ищет внутренние драйверы, установите $JACK_DRIVER_DIR .

$JACK_DEFAULT_SERVER указывает имя сервера по умолчанию. Если не определено, используется строка «по умолчанию». Если установлено в соответствующих средах, это влияет на jackd , если его параметр –name не установлен, и на всех клиентов JACK, если они не передают явное имя в jack_client_open() .

См. также:

http://www.jackaudio.org
Официальный сайт JACK с новостями, документами и списком клиентов JACK.

http://jackaudio.org/email
Список рассылки разработчиков JACK. Подпишитесь, чтобы принять участие в разработке JACK или клиентов JACK. Вопросы пользователей также приветствуются, специфических для пользователя нет.
