Электрическая лебедка: назначение и принцип действия

Лебедка электрическая – одно из самых популярных грузоподъемных устройств. Универсальное приспособление используется в строительстве, в производственных цехах, автомобилестроении и в ремонтных мастерских. При компактных размерах характеризуется повышенной мощностью. Делает удобным производственный и ремонтный процесс, позволяет проводить операции с тяжелыми грузами при этом не требует физических усилий оператора.

Устройство и характеристики электрических лебедок

Электрическая лебедка имеет следующую комплектацию:

• Электродвигатель. Силовой агрегат приводит в действие грузоподъемное оборудование. При расчетах тягового усилия электрической лебедки обязательно учитывается мощность мотора.

• Барабан. В электролебедках барабан соединяется с редуктором. Подтягивание цепи обеспечивается путем наматывания троса на барабан.

• Рама. Представляет собой опорную сварную конструкцию, от которой зависит надежность работы всего механизма.

• Тормозная система. Фиксирует трос, предупреждая самопроизвольное движение.

• Трос. Его назначение – фиксация и перемещение груза. От прочности и диаметра зависит грузоподъемность лебедки. Качество троса влияет на безопасность работы с грузоподъемным механизмом (ГПМ).

• Пусковая аппаратура. За счет пульта управления обеспечивается удобная работа и точное управление на безопасном расстоянии.

• Понижающий редуктор. Обеспечивает поступательное движение груза за счет плавного вращения барабана, равномерного протягивания каната. Редуктор способствует корректировки скорости работы оборудования.

Принцип работы

Лебедка электрическая монтажная содержит передаточный механизм с барабаном, на котором фиксируется трос, канат или цепь. Привод барабана запускает его и обеспечивает наматывание троса. Прочный корпус и надежное крепление позволяет устройству выдерживать большой вес поднимаемого предмета.

Большая тяговая сила оборудования в разы уменьшает фактическое усилие, которое необходимо для приведения в действие барабана. Грузоподъемность такого устройства достигает нескольких тонн.

Классификация грузовых лебедок

Грузоподъемное оборудование различают по следующими критериями:

• Тип питания. Устройства функционирует от электросети 220В и 380В. Лебедка электрическая переносная выпускается на 12 В, способна работать от аккумулятора.

• Способ монтажа. Способ установки зависит от типа устройства – переносная или стационарная. Мобильные устройства весом до 50 кг не нуждаются в выполнении сложных монтажных работ. Их можно перемещать с места на место. Стационарные модели отличаются повышенной мощностью и отлично справляются с интенсивными нагрузками, подходят для выполнения работ в напряженном режиме. Их монтаж осуществляется в строгом соответствии с инструкцией по установке.

• Принцип действия. Грузоподъемное оборудование по принципу действия делится на гидравлическое и червячное.

• Тип тягового элемента системы. Существуют цепные, тросовые лебедки, одно- и многобарабанные, с одной или несколькими скоростями.

Малогабаритные

К преимуществам портативных устройств относят небольшой вес, их масса не превышает 40 кг. Присутствует электродвигатель на 200В или 12В. Электролебедки эксплуатируются в небольших мастерских и в быту, отличаются невысокой стоимостью. Грузоподъемность механизмов в среднем 1-2 тонны, скорость подъема грузов невысокая. Малогабаритные устройства монтируются на балку, которая оборудована подвижной кареткой.

Планетарные

Редуктор устройства оснащен вместо одной, несколькими ведомыми шестеренками. Планетарная конструкция обеспечивает высокие передаточные отношения при компактных размерах грузоподъемного механизма (ГПМ). Планетарные лебедки имеют небольшой вес, грузоподъемность до 500 кг, работают чаще всего от сети 220В. Промышленные модели работают от сети 380 В.

Монтажные

Лебедка монтажная электрическая содержит электрический двигатель мощностью от 7 кВт. Предназначена для подъема грузов весом свыше 600 кг. Обеспечивает скорость подъема до 12 м/мин. Устройство оснащено барабаном с повышенной канатоемкостью. Большой вес лебедки не позволяет ее подвешивать, допускается лишь установка в горизонтальном положении на поверхности. Основное назначение – опускание и подъем грузов.

Тяговые

Задача тяговых механизмов – создать тяговое усилие. Лебедки такого типа не применяются для подъема грузов. Например, автомобильная лебедка способна переместить груженную паллету или вытащить застрявший автомобиль. Оборудование отличается повышенной скоростью перемещения груза до 35м/мин, но при этом имеет пониженную канатоемкость.

Маневровые

Такие устройства разработаны и предназначены для перемещения платформ, цистерн, железнодорожных вагонов и полувагонов. С их помощью выполняются вспомогательные работы по перемещению грузов по горизонтали, которые расположены на прирельсовых путях. Наиболее мощные модели перемещают до 17 груженых вагонов общий вес которых до 1200 тонн. Маневровые лебедки размещают рядом с прирельсовыми складами, что позволяет отказаться от маневровых тепловозов и электровозов.

Параметры выбора лебедок

Помимо грузоподъемности, важными критериями выбора оборудования являются:

• Тяговое усилие. Этот параметр определяет максимальную весовую нагрузку. На показатель влияет не только масса, но и сопротивление движению, фактор подъема (направление движения груза – вверх или вперед). В зависимости от модели тяговое усилие составляет от 0,2 до 5 тонн.

• Напряжение. Мощность силового агрегата в пределах 0,28-20 кВт. Этот параметр влияет на производительность. Для стационарного использования лучше выбрать устройства, которые работают от сети 200В и 380В. Они подключаются к одно- или трехфазной сети соответственно. Автомобильные модели могут работать от бортовой сети автомобилей с напряжением 12-24В;

• Длина троса. Трос имеет длину от 5 до 100 метров. Этот параметр определяет высоту, на которую поднимается груз.

• Скорость намотки. Данный параметр зависит от мощности оборудования. Например, устройства мощностью 1,6 кВт способны перемещать до 500 кг груза со скоростью 10 метров в минуту.

Также при выборе устройства, нужно обращать внимание на его массу и габариты.

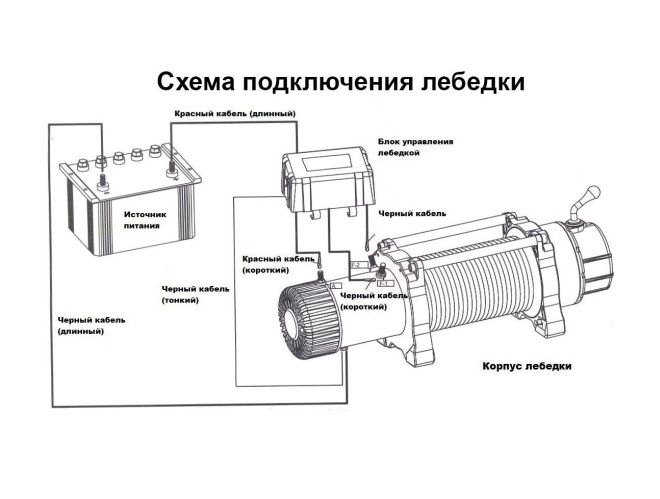

Схема подключения

Использование электролебедки сопряжено с определенными рисками, а работа с таким оборудованием относится к категории опасных. Во время эксплуатации необходимо следовать инструкции, действовать максимально внимательно и осторожно. Перед использованием необходимо внимательно ознакомиться со схемой подключения, подсоединить провода в определенной последовательности.

При подключении к сети 220В необходимо подключить к монтажной коробке три провода: фазу, ноль и заземление. К трехфазной системе необходимо подключить четыре провода (ноль и 3 фазы). Если при подключении механизма барабан вращается в другую сторону, необходимо два крайних провода, на которых подключена фаза, поменять местами.

Корректность работы устройства будет зависеть от правильности его подключения.

Перед эксплуатацией необходимо осмотреть все элементы грузозахватных механизмов. При выявлении признаков износа, наличии трещин, тросы нужно заменить. При перемещении грузов крюк должен располагаться строго вертикально над объектом перемещения. Перед использованием устройства необходимо убедиться в том, что в рабочей зоне нет посторонних людей, а точки крепления надежны, рычаг находится в нерабочем положении. Тормозное устройство проверяют на холостом ходу. Изменять направление хода нельзя до полной остановки оборудования. Расстроповка проводится только после полного опускания груза и его закрепления.

Выполнение ремонтных работ и обслуживания во время эксплуатации устройства категорически запрещено. Также запрещается оставлять устройство в рабочем состоянии без наблюдения. Если нет опыта в использовании и подключении электролебедки, лучше прибегнуть к помощи компетентного специалиста.

Электролебедки от производителя

Компания «Стартком» – производитель надежного грузоподъемного оборудования. Производитель грузоподъемных изделий в Москве выпускает электролебедки в соответствии с европейскими стандартами и российскими ГОСТ. Хороший выбор устройств представлен в каталоге интернет-магазина. Купить лебедки и сопутствующие товары можно по доступной цене с доставкой в Москве и в другие регионы России. Все оборудование сертифицировано, имеет гарантию завода-изготовителя.

Особенности и принцип работы лебедки

Главная

\

Справочник

\

Особенности и принцип работы лебедки

В настоящее время на отечественном и мировом рынке представляют свою продукцию многие производители и «копировальщики» лебедок. Эти грузоподъемные приспособления стали крайне популярны практически во всех отраслях строительной деятельности. Лебедки отлично подходят для выполнения любых операций с грузами, активно применяются в качестве самостоятельно действующих механизмов в ходе  монтажных или погрузочно-разгрузочных работ.

Лебедки с ручным приводом

Универсальное и экономичное решение для строительных площадок, складских терминалов и т.п. Эти лебедки могут применяться где угодно и когда угодно, так как для их использования не требуется подключение к электрической сети

Барабанные лебедки обычно используются для подъема и перемещения малогабаритных  тяжестей и грузов. Основная деталь конструкции таких лебедок – барабан, на который в процессе подъема укладывается канат (трос). Показатели грузоподъемности и скорости подъема у ручных лебедок данного типа невысоки.

Рычажные лебедки, напротив, используются для перемещения крупных тяжеловесных  грузов. Нет необходимости закреплять их жестко, поэтому рычажные лебедки могут использоваться и на горизонтальной плоскости, и для вертикального подъема грузов.

МТМ – монтажно-тяговые механизмы – конструктивно имеют очень много отличий от других типов ручных лебедок. Основной принцип работы МТМ – протягивание каната через механизм лебедки. Это позволяет использовать канаты любой длины и широко  применять МТМ в самых разных сферах.

Лебедки с ручным приводом используются скорее как вспомогательное оборудование, в качестве дополнения к более серьезным грузоподъемным приспособлениям.

Конструктивные особенности и особенности управления

Корпус ручной лебедки состоит из двух боковин на стяжных болтах, к которым монтируются валы барабана, передаточного механизма и автоматической системы торможения.

Для того чтобы поднять груз на нужную высоту или опустить его нужно вращать одну или сразу обе рукоятки, насаженные на вал, в соответствующем направлении.

Автоматический грузоупорный тормоз представляет собой конструкцию из храпового останова и дискового тормоза. Эта система отвечает за снижении скорости перемещения при опускании груза и обеспечивает его мгновенную остановку, если рабочий вдруг выпустит из рук рукоятку привода лебедки.

Сфера использования лебедок ручных рычажных:

• перемещение грузов в ходе проведения монтажных и демонтажных работ,
• оптимизация погрузочно-разгрузочных работ в складских помещениях,
• буксировка автомобилей и т. п.

Лебедки электрические

Электрические лебедки – более совершенное и производительное грузоподъемное оборудование, если сравнить их с ручными лебедками. Они также предназначены для выполнения подъемно-транспортных операций, для комплектации башенных кранов, мачтовых подъемников. Широко применяются для перемещения железнодорожных вагонов и цистерн.

Устройство и принцип работы электрических лебедок ТЛ и ЛЭМ

Все элементы системы, включая пусковую установку, смонтированы на общей сварной раме. Продольные швеллеры предназначены для закрепления лебедок при работе, поэтому на нижних полках имеют шесть отверстий. На поперечном швеллере устанавливаются ролики,  минимизирующие трение каната по швеллеру в процессе навивки на барабан. Рабочий орган лебедки – главный барабан.

Канат наматывается на главный барабан, на свободном свисающем конце каната делается петля с заплеткой конца каната или установкой зажимов, предназначенная для накидывания на автосцепку вагона. Канат удерживается на барабане при помощи пары закрепительных планок.

Вспомогательный барабан монтируется на радиальных шарикоподшипниках, которые расположены в литых корпусах.

На вспомогательный барабан также навивается канат и свободным концом соединяется с канатом на главном барабане до петли.

При вращении вала электродвигателя по часовой стрелке начинает работать кулачковая муфта, осуществляющая передачу крутящего момента на главный барабан через редуктор. Происходит рабочий цикл подтягивание вагонов.

Если вал электродвигателя вращается в обратном направлении, главный барабан также начинает вращаться в обратную сторону, до тех пор, пока натяжение каната не ослабевает. После этого кулачковая муфта отключается и происходит замыкание контактов конечного выключателя.

Замыкание контактов включает электромагнит в приводном валу вспомогательного барабана. Кулачковая муфта снова приходит в движение, передавая крутящий момент на вспомогательный барабан. Происходит вспомогательный цикл подтягивание каната на главном барабане в исходное положение.

Перед началом работы рекомендуется установить конечные выключатели для автоматической остановки. Лебедка должна быть надежно закреплена на фундаменте при помощи анкерных болтов через отверстия в раме.

Принцип работы гидравлической лебедки

и метод силового привода – Введение в кран – Новости

23 декабря 2020 г.

• Гидравлическая лебедка представляет собой небольшое и легкое подъемное устройство, в котором используется барабан для намотки стального троса или цепи для подъема или буксировки тяжелых предметов, также известная как лебедка. Лебедка может поднимать тяжелые предметы вертикально, горизонтально или наклонно. Существует три типа лебедок: ручные лебедки, электрические лебедки и гидравлические лебедки. В основном электрические лебедки. Его можно использовать отдельно или в составе подъемно-транспортного, дорожно-строительного и шахтного подъемного оборудования. Он широко используется из-за простоты эксплуатации, большого объема намотки каната и удобного перемещения. В основном используется в строительстве, водохозяйственных проектах, лесном хозяйстве, шахтах, доках и т. д. для подъема материалов или буксировки плоских поверхностей.

•
   Гидравлическая лебедка (также называемая мини-лебедкой) Двигатель и трос находятся на одном приводном валу, который легкий и компактный, что позволяет экономить место (его тоннаж включает 200 кг, 250 кг, 300 кг, 500 кг, 750 кг, 1000 кг и др.).







• Гидравлическая лебедка использует масло в качестве рабочей среды, передает движение через изменение уплотнительного объема и передает мощность через давление внутри масла.

  (1) Силовая часть – преобразует механическую энергию первичного двигателя в энергию давления (гидравлическую энергию) масла, например: гидравлический насос.

  (2) Исполнительная часть – преобразует поступающую от гидронасоса энергию гидравлического давления в механическую энергию, приводящую в движение рабочий механизм. Например: гидроцилиндры, гидромоторы.

  (3) Секция управления – используется для контроля и регулирования давления, расхода и направления потока масла, например, клапаны регулирования давления, клапаны регулирования расхода и направляющие регулирующие клапаны.

  (4) Вспомогательная часть. Первые три части соединены вместе, образуя систему хранения, фильтрации, измерения и герметизации масла. Например: трубопроводы и фитинги, топливные баки, фильтры, аккумуляторы, уплотнения и контрольно-измерительные приборы. Давление, приложенное в любой точке объема жидкости.


• 9 0048 (кг) 9004 1 90 060 90 048 3750*2400*1850 900 41

  Модель	Номинальная нагрузка (кН)	Номинальная скорость (м/мин)	Количество канатов	Ro диаметр полиэтилена	Модель двигателя	Мощность двигателя	Габаритные размеры	Общий вес
  			(м)	(мм)		(кВт)	(мм)
  JM1	10	15	100	9. 3	Y112M-6	3	620*701*417	270
  JM2	20	16	150	13	Y160M-6	7,5	945*996*570	550
  JM3.2	32	10	150	1 5.5	YZR16M2-6	7.5	1430*1160*910	1100
  JM5	50	10	250	21,5	YZR160L-6	11	1235*12 30*805	1500
  JM8	80	8	250	26	YZR180L-6	15	2090*1475*956	2600
  JM8B	80	9,5	350	26	YZ180L-6	15	1075*1589*985	2500
  JM10	100	8	170	30	YZR200L-6	22	2090*1475*956	3000
  JM10B	100	9. 5	250	30	YZR200L-6	22	1705*1598*985	3500
  JM12.5	20	8	300	34	YZR225M-6	30	2880*2200*1550	5000
  JM13.5	32	5 900 43	290	28	YZP225S-8	22	2990*2363*1650	6500
  JM16	32	10	500	37	YZR250M2-8	37	8800
  JM20	50	10	600	4 3	YZR280S-8	45	3950*2560*1950	9900
  JM25	5 0	9	700	48	YZR280M-8	55	4350*2800*2030	13500
  JM32	50	9	700	56	YZR31 5С-8	75	4500*2850*2030	14800
  ЖМ50	50	9 9 0043	800	65	YZR315M-8	90	4930*3050*2250	19500
  JM65	50	10,5	3600	64	LA8315-8AB	160	5900*4680*3200	46000

Если вы заинтересованы в наших продуктах, пожалуйста, свяжитесь с нами прямо сейчас, чтобы получить лучшее предложение.

Предыдущая статья:Что делать, если при работе электрической лебедки слышен ненормальный шум?

Следующая:BZ Консольный кран с фиксированной колонной

Отправить запрос

Все, что вам нужно знать о гидравлических лебедках

Гидравлическая лебедка приводится в действие гидравлической системой. Это означает, что гидравлические лебедки используют гидравлическую энергию для работы, которая использует гидравлические системы и моторный насос между генераторной установкой и лебедкой. Гидравлические лебедки рассчитаны на большие объемы работ и обладают достаточной мощностью для выполнения всех тяжелых работ. В сегодняшнем блоге мы расскажем вам все, что вам нужно знать о гидравлических лебедках. Продолжайте читать, чтобы узнать больше!

Как работают гидравлические лебедки?

В стандартной гидравлической лебедке для правильной работы используется жидкость, обычно масло. Он использует энергию жидкости с помощью гидравлической системы и мотопомпы между генератором и машиной. Насос гидроусилителя руля создает давление, которое передает мощность через давление внутри масла. Иногда для выполнения тяжелой работы недостаточно мотора, поэтому лебедку можно укомплектовать редуктором. Редукторы соединяют лебедку и тросы, несущие груз. Обычно у двигателя лебедки нет выбора скорости. Поскольку вы не можете изменить скорость, коробка передач позволяет вам использовать пользовательские скорости для вашей работы.

Структура гидравлических лебедок

Базовая гидравлическая лебедка поставляется с низкоскоростным или высокоскоростным двигателем. Имеют закрытый многодисковый тормоз, опорный вал, барабан и планетарный редуктор. Также есть сцепление, которое является дополнительной деталью. Барабан обычно удерживает тормоз и планетарный редуктор. Двигатель имеет большой пусковой момент и чрезвычайно эффективен. В зависимости от задания вы можете подключаться к разным дистрибьюторам. Вы также можете встроить клапаны в маслораспределитель, если это необходимо.

Для чего используются лебедки?

Гидравлические лебедки рассчитаны на большую номинальную нагрузку и подходят для самых сложных задач на суше и на воде. Гидравлические лебедки обычно используются на кораблях, берегах и доках.

Преимущества гидравлических лебедок

• Гидравлическая лебедка, вероятно, прослужит долго, поскольку она надежна. При правильном уходе и техническом обслуживании, таком как замена изношенных деталей, гидравлическая лебедка прослужит вам исключительно долго

• Способность работать с очень тяжелыми грузами, особенно для тех, где электрическая лебедка не имеет мощности

• Гидравлические лебедки будут работать непрерывно, пока работает двигатель

В Bloom мы являемся лидерами в производстве новейших инновационных лебедок.
