Стол для лобзика и ручного фрезера

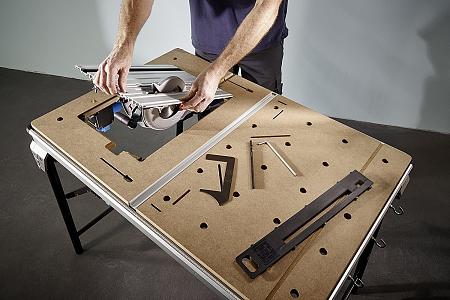

Практически только из фанеры, небольшого количества винтов, забивных гаек можно сделать раскладной стол своими руками для ручного фрезера и лобзика. В принципе если у вас есть циркулярная пила, то можно этот стол использовать и с циркуляркой. Если совсем уж с фанатизмом подойти к этому столу, то его можно наделить и функциями верстака, тогда этот стол-верстак по функциям практически не отличался от Wolfcraft master cut 1000. Не спорю, множество функций это хорошо, но не стоит наращивать количество функций за счет их качества. Вольфкрафт, как раз попался на том что функций много, но большинство из них не особо качественные.
Уже был описан самодельный верстак для лобзика, так вот в данной статье описывается более универсальный стол, в который можно установить и фрезер. Плюс у этого стола ножки могут складываться. Но эти казалось бы плюсы, могут быть и минусами: складные ножки — обычно менее устойчивы. Универсальный угловой упор рассматриваемый в этой статье стола менее жесток.
Общий вид стола.
Стол в сложенном виде.
Изготовление основы стола
Первым делом из фанеры нужно вырезать основу столешницы и полосы для усиления столешницу. В полосах фанеры мы сверлим отверстия, чтобы собрать короб, на который будет установлена столешница.
В углы коробка вклеиваем квадратики из фанеры, они придадут жесткости коробу.
В столешнице вырезаем отверстие, таким образом чтобы установленные на вкладку лобзик и фрезер спокойно проходили в него.
К коробу на шурупы крепим столешницу.
Вырезаем верхнюю часть столешницы и в ней вырезаем отверстие под вкладки с электроинструментом.
Приклеиваем верхнюю часть столешницы к основе. Обратите внимание что поверхность столешницы состояит из двух полос фанеры, а между полосами сделана выемка в которую будет устанавливаться угловой упор.
В столешнице сверлим отверстия для крепления параллельного упора.
В отверстия забиваем гайки.
Изготовление ножек для стола
Переходим к изготовлению опоры будущего стола.
Выпиливаем ножки. Обратите внимание: две ножки немного короче, это нужно чтобы стол мог нормально сложится.
Выпиливаем перемычки и вырезаем в них декоративные овалы.
Сглаживаем ребра и углы.
Сверлим в ножках отверстия для винтов.
Фиксируем ножки.
Прикручиваем распорные полосы фанеры.
Тоже самое в нижней части ножек.
Теперь по месте вырезаем и прикручиваем продольную перемычку.
Чтобы при разборке перемычку было легче снять, вместо обычных гаек используем «барашки».
Стол в сборе.
Изготавливаем вкладыши для электроинструмента.
По размеру проема в верхней сати столешницы нужно выпилить из фанеры прямоугольники и закруглить углы.
Просверлить и раззенковать отверстия для крепления вкладок в каждом из 4-х углов.
Вкладываем вкладку в толешницу и сверлим отверстия в нижней части столешницы.
Теперь в центре вкладки прикладываем фрезер и размечаем отверстия под фрезу и крепеж фрезера.
Для лобзика изготавливаем аналогичную вкладку. Сверлим отверстия под крепеж лобзика и делаем выпил под пилку лобзика. Чтобы лобзиком можно было пилить под разными углами, выпил должен учитывать наклон пилки.
Изготовление углового упора
Первым делом размечаем и выпиливаем из фанеры транспортир.
Изготовливаем планку и упор.
По глубине верстака отрезаем алюминиевый профиль.
Для крепления транспортира к профилю, сверлим два отверстия.
Собираем упор.
Вот так выглядит упор в сборе.
Устанавливаем ограничитель.
Изготовление параллельного упора
Выпиливаем полосы из фанеры, размечаем пазы через которые упор будет прижиматься к столешнице.
Выпиливаем пазы.
Изготавливаем боковую полосу для упора, прямоугольник для усиления упора и сверлим в них отверстия для сборки.
Изготавливаем коробок для подключения пылесоса.
Собираем две полосы упора воедино.
Размечаем отверстия в упоре под фрезу.
Приклеиваем к параллельному упору усиливающие прямоугольники и короб для подключения пылесоса.
Из гаек запресованных в пластиковые ручки обрезков шпилек и клея собираем фиксаторы для упора.
Стол в работе с лобзиком.
Стол в работе с фрезером.
Опубликовал: Plotnikov – 24 Апр, 2013, г. Запомнить статью:
