Вертикально протяжной станок Manaca (гидравлика) по цене производителя с доставкой – «TopStanok»
- Описание
- Характеристики Хар-ки
- Комплектация
Описание
Вертикально протяжные станки Manaca это классические протяжные станки с гидравлическим или электромеханическим приводом.
Станки могут быть оснащены одной или несколькими станциями с частичной загрузкой и разгрузкой с чередующимися или поворотными столами для сокращения времени цикла благодаря возврату инструмента во время цикла загрузки / выгрузки.
По желанию клиента, станок Manaca может быть оснащен полуавтоматическим переключателем протяжки и тяговыми гильзами.
Общие характеристики
| Характеристика | RIZSe | |
|---|---|---|
| Технические характеристики Cabe | ||
| Размеры стола, мм | от 250 до 800 | от 250 до 500 |
| Сила резания, тонны | от 4 до 230 | от 4 до 230 |
| Ход инструмента, мм | от 1000 до 3000 | от 1000 до 3000 |
Стандартная комплектация
Развернуть все Свернуть все
-
Монолитный чугунный корпус
-
Подходит для различных длин протяжки
-
Может использоваться с одной или несколькими рабочими станциями
-
ПЛК Siemens
Если используется гидравлический привод
Дополнительные опции
-
Автоматический транспортер стружки
-
Система внешней очистки двойного фильтрующего действия с тканевыми и магнитными дисками
Особенности
Неограниченная сила резания
Вертикально-протяжной станок не имеет ограничений по усилию резания
Подходит для серийного производства
Станки прекрасно справляются с задачей крупносерийного производства
Быстрая смена производства
Станки идеально подходят для производства с возможностью быстрой замены заготовки.
Вертикальный протяжной станок | ЧенгЧун Автоматизация
Вертикальный протяжной станок
Chengchun Automation Equipment Co., Ltd. производит и продает серию высокоточных вертикальных протяжных станков, таких как протяжные станки с вертикальной протяжкой, протяжные станки с вертикальной протяжкой вниз и вертикальные протяжные станки с плоской поверхностью. Наш вертикальный протяжной станок имеет тяговое усилие в диапазоне от 50 кН до 1000 кН и может использоваться для протяжки внутренних управляющих поверхностей различной геометрической формы (например, круглых отверстий, внутренних отверстий с передней шпонкой и т. д.) с высокой производительностью и подходит для массового производства.
Поговорить с экспертомChengchun Automation Equipment Co., Ltd. производит и продает серию высокоточных вертикальных протяжных станков, таких как протяжные станки с вертикальной протяжкой, протяжные станки с вертикальной протяжкой вниз и вертикальные протяжные станки с плоской поверхностью.
Наш вертикальный протяжной станок имеет тяговое усилие в диапазоне от 50 кН до 1000 кН и может использоваться для протяжки внутренних управляющих поверхностей различной геометрической формы (например, круглых отверстий, внутренних отверстий с передней шпонкой и т. д.) с высокой производительностью и подходит для массового производства.
Завод протяжных станков в Чэнчуне предлагает разнообразные решения для протяжки
Мы разработали серию высокоточных, высокопроизводительных автоматических протяжных станков — полностью цифровых протяжных станков с сервоприводом переменного тока, полностью автоматических протяжных станков с ЧПУ, полностью автоматических спиральных протяжных станков, гидравлических протяжных станков и так далее. Тяговое усилие наших протяжных станков варьируется от 50 кН до 1000 кН. Наше оборудование отличается высокой точностью, низким уровнем шума, хорошей стабильностью, высокой эффективностью производства, простотой установки и удобством в эксплуатации.
Автоматический протяжной станок
Наше протяжное оборудование может быть спроектировано в соответствии с потребностями пользователя для разработки полностью закрытого автоматического загрузочно-разгрузочного протяжного центра, который состоит из системы загрузки, конвейерной ленты, системы разгрузки и протяжного станка.
Гидравлический протяжной станок
Наши гидравлические протяжные станки подходят для обработки различных типов внутренних зубчатых колес, внутренних шлицов и внутренних отверстий геометрических форм.
Вертикальный протяжной станок
Chengchun Automation Equipment Co., Ltd. производит и продает серию высокоточных вертикальных протяжных станков, таких как протяжные станки с вертикальной протяжкой, протяжные станки с вертикальной протяжкой вниз и вертикальные протяжные станки с плоской поверхностью.
Спиральный протяжной станок
Наш спирально-протяжной станок подходит для высокоточной протяжки внутренних зубьев винтовых шлицев, приводимых в действие сервоприводом, который может быстро переключаться между протяжкой винтовых шлицов и прямых шлицов различных спецификаций.
Горизонтальная брошюровочная машина
Наши горизонтальные протяжные станки подходят для высокоточной протяжки отверстий или шпоночных пазов.
Жесткий протяжной станок
Наш жесткий протяжной станок в основном используется для формирования и обработки внутреннего отверстия, внутреннего шлица и различных внутренних зубьев заготовки после нагрева.
Внутренний протяжной станок
Наши протяжные станки в основном используются для обработки внутренних зубьев, внутренних шлицов и отверстий автомобильных деталей, редукторов и других промышленных изделий.
Поверхностный протяжной станок
Chengchun Automation Equipment Co., Ltd. производит и продает ряд высокоточных станков для протяжки поверхностей, таких как горизонтальные протяжные станки и вертикальные протяжные станки.
Внешний протяжной станок
Наш внешний протяжной станок имеет тяговое усилие в диапазоне от 50 кН до 1000 кН и обладает такими характеристиками, как высокая точность, низкий уровень шума, хорошая стабильность, высокая эффективность производства, простота установки и удобство в эксплуатации.
Демонстрация клиентских приложений для протяжки
Год за годом несколько отраслей признают Chengchun лидером в области качества, обслуживания и инноваций. Мы гордимся тем, что являемся одним из ведущих мировых производителей нестандартных решений для протяжки.
Получите цитату прямо сейчас!Загрузить каталог
Новости и обновления
Быстро просмотрите ваши требования и эффективно предоставьте профессиональные технические решения! Мы слушаем и заботимся о ваших потребностях. Наши люди свяжутся с вами по электронной почте и по телефону в течение 24 часов.
Прошивка:Введение,Особенности,Методы,Типы
Что такое протяжка? Протяжка относится к использованию специального протяжки для поочередного вырезания очень тонкого металлического слоя из заготовки, чтобы поверхность могла достичь высокой точности размеров и низкой шероховатости. Это высокоэффективный метод обработки. Протяжка может обрабатывать детали, которые нуждаются в
Узнать больше
Преимущества и ограничения протяжных станков
Протяжные станки — это тип станков, в которых используется зубчатый инструмент, называемый протяжкой, для удаления материала с заготовки.
Протяжка — это процесс механической обработки, который обеспечивает гладкую поверхность цилиндрических или конических поверхностей. Преимущества протяжных станков Использование протяжных станков имеет несколько преимуществ:
Узнать больше
Различные типы протяжных станков: их особенности и применение
Протяжной станок — это станок, использующий протяжку в качестве инструмента для обработки сквозных отверстий, плоскостей и формообразования поверхностей заготовок. Протяжка позволяет получить высокую точность размеров и небольшую шероховатость поверхности, высокую производительность и подходит для массового производства. По структуре, областям применения и функциям
Узнать больше
Как рассчитать тоннаж протяжного станка
какова ожидаемая сила протяжки и максимально допустимая сила протяжки? Протяжка относится к использованию специального протяжки для поочередного вырезания очень тонкого металлического слоя из заготовки, так что поверхность может достигать высокой точности размеров и низкой шероховатости.
Это высокоэффективный метод обработки.
Узнать больше
Как мы можем помочь вашему бизнесу?
Быстро просмотрите ваши требования и эффективно предоставьте профессиональные технические решения! Мы слушаем и заботимся о ваших потребностях. Наши люди свяжутся с вами по электронной почте и по телефону в течение 24 часов.
Имя и фамилияКомпанияЭл. адресТелефонВаше сообщениеФорма успешно отправлена.
Произошла ошибка.
Какую модель протяжного станка купить?
Протяжной станок и инструменты изготавливаются специально для ваших изделий. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте прошивные чертежи или образцы продукции для оценки. Мы дадим наилучшие рекомендации и предоставим полные технические предложения.
Помимо протяжных станков, вы поставляете приспособления и инструменты для протяжки?
Да. Мы поставляем протяжные станки, приспособления и инструменты для протяжки в качестве решения «под ключ».
Что такое время?
Это зависит от нашего состояния запасов и сложности протяжного станка. Обычно это занимает не более 15 дней, если у нас есть подходящий протяжной станок на складе. Для протяжного станка, который необходимо изготовить от начала до конца, нам обычно требуется от 60 до 90 дней. Для сложных станков это займет у нас около 90-120 дней.
Каковы ваши условия оплаты?
Наш срок оплаты составляет 30% предоплаты и 70% оплаты баланса перед отправкой
Какова ваша политика гарантированности?
Мы предоставляем 12-месячную гарантию при правильном использовании. окажет удаленную помощь и отправит бесплатные запасные части в течение гарантийного срока.
Каков производственный стандарт протяжки?
Протяжки, которые мы производим, соответствуют стандарту DIN 1417 (Deutsehe Industrie Normen).
Можете ли вы отправить инженеров за границу для установки на месте, обучения или тестирования?
Из-за Covid-19 выезд за границу в настоящее время невозможен, мы предоставляем только услуги удаленного ввода в эксплуатацию и удаленную техническую помощь.
Все машины будут протестированы и введены в эксплуатацию перед отправкой. Если клиентам требуется обслуживание на месте, мы можем нанять третью сторону инженеры за работу, но клиенты должны платить стоимость.Как вы вписываете высоту протяжного станка в контейнер?
Мы положим машину горизонтально во время упаковки. Поэтому его можно положить в обычный контейнер.
Какое напряжение у машины?
Стандартное напряжение 3 фазы, 220 В, 60 Гц. Напряжение может быть настроено в соответствии с требованиями заказчика.
Как вы делаете корпус машины, сварка или литье?
Сварка. Он обеспечивает большую гибкость для индивидуальных требований.
Как обеспечить качество сварки кузова?
Весь процесс сварки выполняется и контролируется на дому. После сварки будет процесс отпуска для снятия напряжения.
Можно ли применять прошивку к любой твердости?
Стойкость инструмента хорошая, когда твердость продукта ниже 25 HRC.
Когда твердость выше 25 HRC, стойкость инструмента значительно снижается. Протяжка не рекомендуется, если твердость превышает 32 HRC.Возможна ли автоматическая очистка протяжного инструмента?
Да. Устройство автоматической очистки инструмента спроектировано в соответствии с формой протяжного инструмента.
Все машины будут протестированы и введены в эксплуатацию перед отправкой. Если клиентам требуется обслуживание на месте, мы можем нанять третью сторону инженеры за работу, но клиенты должны платить стоимость.
Когда твердость выше 25 HRC, стойкость инструмента значительно снижается. Протяжка не рекомендуется, если твердость превышает 32 HRC.Что такое вертикальная протяжка? | Миллер Броуч
31 декабря 2019 г. | мельник | Протяжка
По сравнению с горизонтальной протяжкой и другими распространенными типами протяжки вертикальная протяжка имеет много явных преимуществ. Если вы планируете инвестировать в протяжной станок или вам нужно работать с поставщиком услуг промышленной протяжки, чтобы вовремя получать объемные заготовки, узнайте больше об этом распространенном типе протяжки. Узнайте, как Miller Broach может помочь вам получить именно те услуги по протяжке, которые необходимы для развития вашего бизнеса.
Вертикальные протяжные станки
Вертикальный протяжной станок использует прецизионный инструмент для создания нестандартных надрезов в заготовках на высоких скоростях.
После правильной оснастки вертикальный протяжной станок способен производить детали в точном соответствии с вашими спецификациями. Вертикальное протягивание можно использовать в следующих типах протягивания:
- Протяжка с вытягиванием
- Протяжка с вытягиванием
- Протягивание с толканием
- Протяжка с плоскостью
Используйте вертикальную машину для удаления материала со стальных, алюминиевых, латунных, бронзовых или деревянных заготовок. В зависимости от материала, который вы используете, вам может потребоваться отрегулировать инструмент или увеличить частоту заточки инструмента и другие этапы технического обслуживания.
Из-за экстремального использования протяжных станков протяжные инструменты необходимо часто обслуживать, чтобы предотвратить повреждение и сохранить ваши заготовки на самом высоком уровне качества. Тупой режущий инструмент может легко повредить заготовки, сломать инструмент или даже повредить весь протяжной станок.
Вертикальные машины требуют постоянного графика технического обслуживания для эффективного выполнения высоких производственных требований.
Общие области применения для вертикального протягивания
Правильно обслуживаемый протяжной станок может быстро и точно делать разрезы в различных материалах, производя передовые компоненты для аэрокосмической, автомобильной, инструментальной и других отраслей промышленности. Широкий спектр отраслей, в которых успешно используются вертикальные протяжные станки, ограничен только типом используемого инструмента и материала.
Когда вы работаете с первоклассным поставщиком услуг по протяжке, вы можете получить инновационный инструмент или готовые заготовки, необходимые для особых промышленных требований. Если вы изо всех сил пытаетесь удовлетворить свои потребности в заготовках собственными силами, рассмотрите возможность сотрудничества с протяжной компанией для доступных оптовых заказов нестандартных деталей.
Вертикальная и горизонтальная протяжка
Из-за большого количества доступных типов протяжки может быть трудно отличить вертикальную протяжку от других типов. Протяжные станки могут быть как горизонтальными, так и вертикальными, но также их можно выделить как линейные или роторные, толкающие или тянущие и ряд других типов.
Основное различие, которое необходимо понять, это вертикальная и горизонтальная протяжка. Как следует из их названий, вертикальный протяжной станок имеет вертикальную конструкцию с вертикальным ходом. Горизонтальная машина менее распространена и использует горизонтальный ход для выполнения многих из тех же требований.
Преимущества услуг прецизионного протягивания
Основным преимуществом вертикального станка является небольшая занимаемая площадь. С вертикальной ориентацией вы можете наслаждаться большой длиной хода, не занимая много места на вашем объекте. Однако горизонтальная машина требует значительно большей занимаемой площади.
Преимуществом горизонтальной машины является возможность работы с очень большой длиной хода. Длина хода многих вертикальных протяжных станков ограничена высотой потолка вашего предприятия. Горизонтальная машина может иметь очень большую длину хода, не заботясь о высоте вашего потолка.
Узнать больше о прошивке
Являясь ведущей протяжной компанией, Miller Breach предлагает широкий спектр протяжных услуг для компаний любого размера. Независимо от того, нужны ли вам детали, изготовленные для вашего малого бизнеса, или масштабный проект по протяжке инструмента на вашем крупном производственном предприятии, у нас есть ресурсы и опыт, необходимые для того, чтобы ваша компания оставалась в авангарде вашей отрасли.
Свяжитесь с нами сегодня, чтобы узнать, как Miller Broach может предложить вам высококачественные компоненты в ускоренном порядке. Не позволяйте неэффективному протяжному инструменту, поврежденному вертикальному протяжному станку или другим проблемам сдерживать вас.
Связанные сообщения
Круглая протяжка и другие услуги по протяжке
Круглый протяжной станок идеально подходит для создания качественных заготовок с точным допуском. Наши…Заточка круглых протяжек
Восстановите свою производительность, сократите время простоя и насладитесь недорогим обслуживанием, выбрав заточку протяжек…Заточка плоских протяжек
Ваш протяжной станок должен опережать других производителей протяжек и предлагать точные компоненты по..Производство плоских протяжек
Для повышения производительности и эффективности вашему протяжному станку требуются прецизионные протяжные инструменты. Как…Что такое горизонтальная протяжка?
Горизонтальное протягивание — это распространенная технология промышленного производства, используемая для производства прецизионных компонентов с…Сколько существует типов протягивания?
Вы когда-нибудь задумывались, сколько существует видов прошивания? Работаете ли вы.
..Что такое протяжной инструмент?
Изготовление деталей для прецизионной обработки с помощью высококачественного протяжного инструмента. Инструменты для протяжки поставляются в…Как работает горшечная, вращательная и шлицевая протяжка?
Протяжка — это важный процесс, используемый при точной крупносерийной обработке. Если вы ищете…Для чего используется прошивка?
Имея широкий спектр доступных промышленных производственных процессов, может быть трудно…Какие материалы можно прошивать?
От линейной протяжки до ротационной протяжки существует множество специализированных способов…Когда инструмент для протяжки готов к заточке?
Вы заметили ухудшение общего качества вашего протяжного инструмента? То ли…Что такое внешнее прошивание?
Если вам нужны прецизионные компоненты, производимые в больших объемах, вам нужно качество…Что такое внутренняя протяжка?
Ищете экономичный способ производства индивидуальных прецизионных компонентов на большом.
..Что такое протяжка?
Протяжка — это процесс механической обработки, в котором используется зубчатый инструмент для удаления материала из… ВверхТочные, высококачественные и доступные услуги
Мы стремимся постоянно совершенствоваться. Мы предлагаем надежные и эффективные услуги по протяжке для всех наших клиентов.
УслугиСвяжитесь с намиBM25 ГИДРАВЛИЧЕСКИЙ ВЕРТИКАЛЬНЫЙ ПРОТЯЖНОЙ СТАНОК — Quantum Machinery Group
← Назад к Декоративное рабочее оборудование
распродажа
Цена продажи: 21 251,00 долларов США Первоначальная цена: 25 634,00 долларов США
Готовы разместить заказ или у вас есть вопросы?
Позвоните нам по телефону (704) 703-9400 Цена: $21 251 Электрические опции и цены:
– 220 В / 3 фазы / 60 Гц
– 480 В / 3 фазы / 60 Гц
– 220 В / 1 фаза / 60 Гц

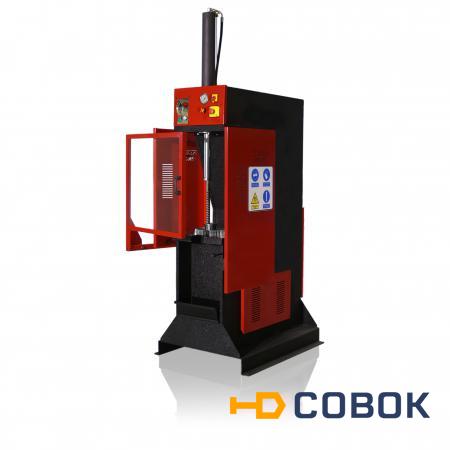

Гидравлический протяжной станок QUANTUM NARGESA BM25 изготовлен в виде сварного и механизированного стального моноблока.
Этот станок полезен для изготовления пазов и шпоночных пазов во всех видах деталей: звездочках, шкивах, шестернях и т. д.
Он также используется в качестве пресса для отвинчивания окисленных деталей, сборки и разборки подшипников и т. д.
Вертикальный протяжной станок BM25 был задуман для малых и средних производств, он отличается большой универсальностью, надежностью и быстрой наладкой.
УНИВЕРСАЛЬНОСТЬ: Используется для изготовления маленьких и больших деталей. Все виды протяжки и различные допуски. Шпоночные пазы 2 мм от 2 до 25 мм или 1 дюйм.
НАДЕЖНОСТЬ: Благодаря способу использования шпоночный паз всегда изготавливается с требуемым допуском. Любой может сделать замочную скважину, нет необходимости быть опытным оператором
БЫСТРАЯ НАСТРОЙКА: Время подготовки станка перед выполнением протяжной операции составляет примерно 1 мин
ПРЕИМУЩЕСТВА: Станок можно легко перемещать рядом с токарным станком или обрабатывающим центром.
Пока эти станки работают, этот же рабочий может производить протяжку.
Пока эти станки работают, этот же рабочий может производить протяжку.Предлагаемые нами прошивальщики являются одной из лучших торговых марок на международном рынке. Они производятся под строгим контролем качества, что гарантирует высокую надежность и долговечность , Сделано в США. К каждой протяжке прилагается несколько прокладок, которые используются для достижения необходимого допуска.
Протяжки в миллиметрах и дюймах.
Протяжки различных видов и допусков: ISO J-9, ISO P-9.
В НАЛИЧИИ! ДОБАВИТЬ В КОРЗИНУ
ЗАГРУЗКИ
– Каталог BM25
– Книга инструкций BM25
– Формулы для протягивания
ХАРАКТЕРИСТИКИ ПРОТЯЖНОГО СТАНКА BM25:
Мощность двигателя: 2,2 кВт / 3 л.с.
Трехфазное напряжение: 230/400 В.
Гидравлическая мощность: 10 тонн.
Макс. протяжка: 25 мм.
Рабочая скорость: 24 мм/с
Скорость возврата: 54 мм/с
Подача насоса 7,5 л
9001 8Смещение хвостовика: 600 мм.
Гусиная шея: 300 мм.
Макс. диаметр детали: 600 мм.
Размеры скамейки: 420 мм X 420 мм.
КАК ПРОШИВАТЬ И РАСЧЁТ НАПРАВЛЯЮЩИХ ВТУЛОК
В приложенном PDF-файле мы покажем вам, как выполнить шаги, чтобы выполнить правильную операцию протяжки. Делая фотографии в качестве образцов, мы представим различные аксессуары и их правильное использование. Кроме того вы найдете необходимую информацию для изготовления направляющих втулок по диаметру и протяжке.
ДОПОЛНИТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ВЕРТИКАЛЬНОГО ПРОТЯЖНОГО СТАНКА BM25
Протяжки 20, 22, 24 и 25 мм, допуск JS9(ОПЦИЯ)
Протяжки из обработанной и ректифицированной стали первого сорта для оптимизации идеальной обработки детали и точного допуска.
Каждый набор протяжек снабжен необходимыми прокладками.
ПРОШИВКА 20 мм REF: 125-09-01-BR-00014
ПРОШИВКА 22 мм REF: 125-09-01-BR-00015
ПРОШИВКА 24мм №: 125-09-01-BR-00016
ПРОШИВКА 25 мм №: 125-09-01-BR-00017
ДОПУСКА: JS9 901 15 РАЗМЕРЫ: ШИРИНА 25,40 мм x ДЛИНА 488,95 мм
МОДЕЛЬ: VI
КОЛИЧЕСТВО ПРОКЛАДОК: 4 шт.
МИН. ДЛИНА РЕЗКИ: 19,05 мм
МАКС. ДЛИНА РЕЗКИ: 152,40 мм
ДЛЯ ОТВЕРСТИЙ ОТ: 75 мм до 115 мм
ВЕС: 3,5 кг. Приблизительно.
Протяжки с допуском 16 и 18 мм JS9
(ДОПОЛНИТЕЛЬНО)
Протяжки из высококачественной обработанной и ректифицированной стали для оптимизации идеальной обработки детали и точных допусков.
Каждый набор протяжек снабжен необходимыми прокладками.
ПРОШИВКА 16мм REF: 125-09-01-BR-00012
ПРОШИВКА 18мм REF: 125-09-01-BR-00013
ДОПУСК: JS9
РАЗМЕРЫ: ШИРИНА 19,05 мм x ДЛИНА 387,35 мм
МОДЕЛЬ: V
КОЛИЧЕСТВО ПРОКЛАДОК: 3 шт.
МИН. ДЛИНА РЕЗКИ: 19,05 мм
МАКС. ДЛИНА РЕЗКИ: 152,40 мм
ДЛЯ ОТВЕРСТИЙ ОТ: 52 мм до 72 мм.
ВЕС: 1,5 кг. Приблизительно.
Протяжки с допуском 10, 12 и 14 мм JS9
(ДОПОЛНИТЕЛЬНО)
Протяжки из высококачественной обработанной и ректифицированной стали для оптимизации идеальной обработки детали и точных допусков.
Каждый набор протяжек снабжен необходимыми прокладками.
ПРОТЯЖКА 10 мм REF: 125-09-01-BR-00009
ПРОТЯЖКА 12 мм REF: 125-09-01-BR-00010
BRO ACH 14 мм REF: 125-09-01-BR-00011
ДОПУСК: JS9
РАЗМЕРЫ: ШИРИНА 14,29 мм x LARGO 352,42 мм
МОДЕЛЬ: 901 17 IV
КОЛИЧЕСТВО ПРОКЛАДОК: 2 шт.
МИН. ДЛИНА РЕЗКИ: 19,05 мм
МАКС. ДЛИНА РЕЗКИ: 152,40 мм
ДЛЯ ОТВЕРСТИЙ ОТ: 32–56 мм.
ВЕС: 1 кг. Приблизительно.
Протяжки 5 (длинные), 6 и 8 мм с допуском JS9
(ДОПОЛНИТЕЛЬНО)
Протяжки из высококачественной обработанной и ректифицированной стали для оптимизации идеальной обработки детали и точных допусков.
Каждый набор протяжек снабжен необходимыми прокладками.
ПРОТЯЖКА 5мм REF: 125-09-01-BR-00005
ПРОТЯЖКА 6мм REF: 125-09-01-BR-00006
ПРОТЯЖКА 8мм 90 116 REF: 125-09-01-BR-00008
ДОПУСК: JS9
РАЗМЕРЫ: ШИРИНА 9,52 мм x ДЛИНА 301,25 мм
МОДЕЛЬ: III
КОЛИЧЕСТВО ПРОКЛАДОК: 901 17 1 шт.
МИН. ДЛИНА РЕЗКИ: 10,31 мм
МАКС.
ДЛИНА РЕЗКИ: 63,54 мм
ДЛЯ ОТВЕРСТИЙ ОТ: от 17 мм до 36 мм.
ВЕС: 0,350 кг. Приблизительно.
Протяжки 4 и 5 мм (короткие) Допуск JS9
(ДОПОЛНИТЕЛЬНО)
Протяжки из высококачественной обработанной и ректифицированной стали для оптимизации идеальной обработки детали и точных допусков.
Каждый набор протяжек оснащен необходимыми прокладками.
ПРОШИВКА 4 мм REF: 125-09-01-BR-00003
ПРОТЯЖКА 5 мм REF: 125-09-01-BR-00004
ДОПУСК: JS9
РАЗМЕРЫ: ШИРИНА 6,35 мм x ДЛИНА 1 77,86 мм
МОДЕЛЬ: II
КОЛИЧЕСТВО ПРОКЛАДОК: 1 шт.
МИН. ДЛИНА РЕЗКИ: 7,54 мм
МАКС. ДЛИНА РЕЗКИ: 42,86 мм
ДЛЯ ОТВЕРСТИЙ ОТ: 11 мм и 19 мм.
ВЕС: 0,100 кг. Приблизительно.
Протяжки с допуском 2 и 3 мм JS9
(ДОПОЛНИТЕЛЬНО)
Протяжки из высококачественной обработанной и ректифицированной стали для оптимизации идеальной обработки детали и точных допусков.
Каждый набор протяжек оснащен необходимыми прокладками.
ПРОТЯЖКА 2 мм REF: 125-09-01-BR-00001
ПРОТЯЖКА 3 мм REF: 125-09-01-BR-00002
ДОПУСК: JS9
РАЗМЕРЫ: ШИРИНА 3,175 мм х ДЛИНА 133,35 мм
МОДЕЛЬ: I
КОЛИЧЕСТВО ПРОКЛАДОК: 0 шт.
МИН. ДЛИНА РЕЗКИ: 5,15 мм
МАКС. ДЛИНА РЕЗКИ: 28,57 мм
ДЛЯ ОТВЕРСТИЙ ОТ: 6 мм до 10 мм.
ВЕС: 0,020 кг. Приблизительно.
INFO ВЕРТИКАЛЬНЫЕ ПРОТЯЖНЫЕ СТАНКИ BM25
Протяжной станок BM25 способен не только делать пазы для шпоночных пазов (выемки), но и многоугольные формы из цилиндрических отверстий (квадраты, прямоугольники, шестигранники,.
..) заданное количество пазов из одного и того же отверстия и даже получение внутренних канавок.
РАЗМЕРЫ ВЕРТИКАЛЬНОГО ПРОТЯЖНОГО СТАНКА ВМ25
Размеры станка: 813x1225x2364 мм.
Вес: 820 кг.
Тарифный код товара: 84624990
ПРИМЕНЕНИЕ СТАНКА: ВЕРТИКАЛЬНЫЕ ПРОТЯЖНЫЕ СТАНКИ BM25
Гидравлический протяжной станок BM25 NARGESA оборудование для изготовления пазов, прорезей или шпоночных канавок во всех видах деталей: звездочки, шкивы , зубчатые колеса и т. д. … он предназначен для малых и средних производств, отличается большой универсальностью, надежностью, простотой в обращении и быстрой настройкой.
ГОТОВЫ ОФОРМИТЬ ЗАКАЗ ИЛИ ЕСТЬ ВОПРОСЫ? ПОЗВОНИТЕ НАМ ПО ТЕЛЕФОНУ (909)476-8007
«В прошлом году мы приобрели прошивной станок BM25 у компании Quantum Machinery.
