Направляющие скольжения

08.06.2017

Здравствуйте, дорогие читатели!

Поговорим ещё об одном широко распространённом виде узлов трения – направляющих скольжения. Очевидно, что это разновидность подшипников – линейные подшипники скольжения. Рассмотрим их, как принято на нашем ресурсе, в аспекте способов смазывания и применяемых смазочных материалов.

Рис. 1 Разновидности направляющих скольжения


На рисунке 1 показаны возможные разновидности профилей направляющих скольжения. Разнообразие профилей направляющих гораздо больше, чем показано, но по способу смазывания разделить их можно на две группы: вертикальные и горизонтальные.

Рис. 2 Горизонтальные направляющие скольжения по осям на станке


Горизонтальные направляющие смазываются, как правило, жидкими маслами, вертикальные – как жидкими, так и пластичными смазками. Направляющие, например, крупного прессового оборудования для компенсации зазоров в парах трения практически безальтернативно смазываются пластичными смазками.

Рис. 3 Вертикальные и горизонтальные направляющие фрезерного станка


Направляющие металлообрабатывающих станков с целью предотвращения вибраций и скачкообразного перемещения рабочих органов смазываются специализированными антискачковыми маслами. Причем, горизонтальные смазываются маловязкими марками масел вязкостью 46-100 сСт, а вертикальные – средневязкими маслами 150-220 сСт.

Пластичные смазки, как сказано выше, применяются для смазывания направляющих крупногабаритного оборудования, для которого не важна высокая точность перемещений рабочих органов, но есть необходимость компенсировать большие зазоры, характерные для мощного оборудования.

Способы подачи смазочного материала к парам трения направляющих возможны различные: от нанесения кистью или шпателем до автоматической смазки. Современное оборудование, как правило, оснащено централизованными системами смазывания. В случае смазывания направляющих пластичными смазками, последние должны обладать гомогенной структурой и хорошей прокачиваемостью.

Рассмотрим пример смазки для направляющих скольжения. Наиболее массовой и популярной в нашей стране является смазка Elit HD EP2 от российской компании АРГО. Вот её характеристики:

Характеристика

Метод

Elit HD EP

2

Загуститель

Lithium

Диапазон рабочих температур, ºС

-30..+130

Классификация смазок

DIN 51502

KP2K-30

Цвет смазки

Визуально

Коричневый

Класс консистенции NLGI

DIN 51 818

2

Пенетрация 0,1 мм

DIN ISO 2137

265-295

Вязкость базового масла при 40ºС, мм2/с

DIN 51562-1

220

Температура каплепадения, ºС

DIN ISO 2176

190

Нагрузка сваривания, Н

DIN 51350

2930

Кстати, Elit HD EP2 успешно применяется в системах централизованной смазки кузнечных прессов на одном из крупнейших российских предприятий по производству изделий из титана.

Высокая эффективность смазки и прекрасная прокачиваемость позволили заменить на этом предприятии импортные продукты производства ExxonMobil и Shell.

А теперь, друзья, предлагаю перейти к практическим вопросам. Напоминаю мой e-mail: [email protected].

Смазка из статьи:

Elit HD













Статью на этом завершаю. Присылайте ваши вопросы.

До новых встреч!



AGMA ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ С ЧПУ Fanuc, Mitsubishi НА НАПРАВЛЯЮЩИХ СКОЛЬЖЕНИЯ, КАЧЕНИЯ, БЕЗ ПРОТИВОВЕСА НА ОСИ Z, ДВУХШПИНДЕЛЬНЫЕ, ПОРТАЛЬНЫЕ

VMC-95 / VMC-115 / VMC-116 Коробчатые направляющие скольжения на осях X/Y/Z

Усовершенствованная конструкция станины с четырьмя широкими коробчатыми направляющими скольжения.

Данные вертикальные фрезерные обрабатывающие центры AGMA VMC-95 VMC-115 VMC-116 обладают повышенной надёжностью благодаря продуманности конструкции, многоступенчатому контролю качества на всех этапах сборки. Отличительная особенность станков AGMA данной серии – четыре широких направляющих на станине даже на станках малой серии.
Фронтальный шнековый конвейер для стружки.
На осях X / Y / Z мощные (для такой компактной компоновки станка) серводвигатели переменного тока 3 / 3 / 3 кВт для устранения сомнений. Мощные приводы осей XYZ (3 кВт) даже на станках малой серии – это отличительная особенность станков AGMA данной серии (в то время как конкуренты ставят приводы мощностью только 1 ~ 1.5 кВт на осях XYZ для уменьшения себестоимости станка).

VMC-137 / VMC-168 Коробчатые направляющие скольжения на осях X/Y/Z

Усовершенствованная конструкция станины с четырьмя крупногабаритными коробчатыми направляющими скольжения
Конструкция с тремя шнеками для удаления стружки.
На осях X / Y / Z мощные серводвигатели переменного тока 4/4/4 кВт для отстройки от конкурентов и устранения сомнений при выборе станка.

VMC-1910 / VMC-2210 Коробчатые направляющие скольжения на осях X/Y/Z

Четыре коробчатых направляющих скольжения на станине станка VMC-1910
Усовершенствованная цельная(!) литая конструкция с шестью(!) крупногабаритными коробчатыми направляющими на станке VMC-2210
Конструкция с тремя шнеками для удаления стружки.

На осях X / Y / Z мощные серводвигатели переменного тока 7/7/7 кВт (!) для отстройки от любых конкурентов и устранения сомнений при выборе станка.
При необходимости удаления сверхбольших объёмов стружки рекомендуем модификацию станка VMC-2210 – станок VMC-2210N (по доп. запросу).

A-500 Компактный станок с шариковыми/роликовыми (опция) линейными направляющими осей XYZ

A-600 AGMA A-600 компактный высокоскоростной вертикально-фрезерный обрабатывающий центр – станок с шариковыми/роликовыми (опция) линейными направляющими осей XYZ

Шариковые линейные направляющие качения производства Тайвань
AC серво моторы осей X/Y/Z мощностью 3/3/3 кВт
Высокоэффективный, высокопродуктивный обрабатывающий центр

A-6 AGMA A-6 компактный высокоскоростной вертикально-фрезерный обрабатывающий центр – станок с шариковыми/роликовыми (опция) линейными направляющими осей XYZ

Шариковые линейные направляющие качения производства Тайвань
Роликовые линейные направляющие качения производства Японии (опция)

AC серво моторы осей X/Y/Z мощностью 1. 6/3/4 кВт для A-6

A-10 AGMA A-10 компактный высокоскоростной вертикально-фрезерный обрабатывающий центр – станок с шариковыми/роликовыми (опция) линейными направляющими осей XYZ

Три шнека для удаления стружки
Шариковые линейные направляющие качения производства Тайвань
Шариковые/роликовые линейные направляющие качения производства Тайвань/Японии (опция)
Мощные AC серво моторы осей X/Y/Z – 3/3/7 кВт для A-10

A-10L AGMA A-10L компактный высокоскоростной вертикально-фрезерный обрабатывающий центр – станок с шариковыми/роликовыми (опция) линейными направляющими осей XYZ

Двойной шнековый конвейер для удаления стружки на оси Y
Роликовые/Шариковые линейные направляющие качения производства Японии/Тайваня
Мощные AC серво моторы осей X/Y/Z 3/3/7 кВт
Высокоэффективный, высокопродуктивный обрабатывающий центр

A-12 AGMA A-12 высокоскоростной вертикально-фрезерный обрабатывающий центр – станок с роликовыми линейными направляющими осей XYZ

Четыре шнековых конвейера для удаления стружки
Четыре роликовых линейных направляющих качения на станине
Роликовые линейные направляющие производства Японии/Тайваня
Мощные AC серво моторы осей X/Y/Z 4/4/7 кВт
Противостоящие деформациям, усиленная станина и колонна

A-14 AGMA A-14 высокоскоростной вертикально-фрезерный обрабатывающий центр – станок с роликовыми линейными направляющими осей XYZ

Особая четырехшнековая конструкция системы удаления стружки
Улучшенная конструкция станины с четырьмя увеличенными линейных направляющими
Роликовые линейные направляющие качения производства Японии/Тайваня
Мощные AC серво моторы осей 4/4/7 кВт
Противостоящие деформациям, усиленная станина и колонна

HPA-6 AGMA HPA-6 сверхвысокоскоростной вертикально-фрезерный обрабатывающий центр – станок с роликовыми линейными направляющими осей XYZ

Роликовые линейные направляющие качения производства Японии
Шариковые винты всех трёх осей полые и оборудованы системой для внутренней циркуляции охлаждающей жидкости
Мощные AC серво моторы осей X/Y/Z 3/4/4 кВт
Поставляется дополнительное программное обеспечение
HPA-6 – это Сверхскоростной вертикальный обрабатывающий центр.
Самая быстрая скорость подачи при резании – 30 000 мм/мин среди всех тайваньских станков. Японские роликовые линейные направляющие качения установлены на осях XYZ.

HPA-10 AGMA HPA-10 Сверхвысокоскоростной вертикально-фрезерный обрабатывающий центр – станок с японскими роликовыми линейными направляющими осей XYZ

Роликовые линейные направляющие качения производства Японии
Шариковые винты всех трёх осей полые и оборудованы системой для внутренней циркуляции охлаждающей жидкости
Мощные AC серво моторы осей X/Y/Z 4/7/7 кВт
Станок оборудован фронтальным транспортером для стружки и двумя встроенными шнеками для удаления стружки
Поставляется дополнительное программное обеспечение
HPA-10 – это Сверхскоростной вертикальный обрабатывающий центр.
Самая быстрая скорость подачи при резании – 30 000 мм/мин среди всех тайваньских станков. Японские роликовые линейные направляющие качения установлены на осях XYZ.

Направляющие для вертикального монтажа | Направляющие Accuride

для вертикальной установки | Аккуриде

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

ВИД КАК:

Сетка Список

Показывать

122448

на страницу

Похожие категории Линейная гусеничная система | 3832 | 115 | Линейные слайды | 3832е | Плоское крепление | 115rc | 1234

  1. Легкие и полновыдвижные направляющие с рычажным отключением

    …прочность и подвижность, полное выдвижение и рычажное разъединение, модель 3832E представляет собой классическую направляющую с выдвижным ящиком , которая подходит для широкого спектра применений, включая, помимо прочего: выдвижные полки, ящики для кухонных принадлежностей и точечные ящики. лотки продаж. * Поддерживает нагрузку до 100 фунтов. * Для выдвижных ящиков шириной до 24 дюймов * Дополнительную техническую информацию см. ниже. Запатентованная кулачковая регулировка ящика позволяет точно регулировать по вертикали, а новое отверстие в лицевой раме обеспечивает легкий доступ к монтажу. С фиксатором…

  2. Линейная гусеничная система средней грузоподъемности

    Плавное движение в сочетании с бесконечными возможностями. Бесконечно универсальная система линейных направляющих 115RC содержит легкие, устойчивые к коррозии направляющие, которые могут быть боковыми, плоскими или установленными вертикально, обеспечивая надежное направление к подвижным стенам, выдвижным стойкам, экранам, панелям, перегородкам и даже сборочным линиям. * Поддерживает нагрузку до 265 фунтов. * Алюминиевые гусеницы доступны в двух длинах: 47 дюймов и 94 дюйма с предварительно просверленными отверстиями или без них. Для покупки 115RC требуются следующие компоненты:…

  3. Линейная гусеничная система для тяжелых условий эксплуатации

    Современное решение скольжения . Модель 116RC с линейным перемещением и дизайном, совместимым с ADA, представляет собой инновационный прорыв на рынке раздвижных дверей , а также вмещает большие экраны, панели, подвижные стены, двери сарая и многое другое. * Поддерживает нагрузку до 793 фунтов. * Алюминиевая гусеница на выбор двух длин: 94,5″ и 142″ Для приобретения модели 116RC требуются следующие компоненты Каретка (минимальное количество: 1) * SS0116-CASSRC: Каретка — шарики из нержавеющей стали * CB0116-CASSRC: Каретка —…

  4. Легкая линейная направляющая

    …разработанный направляющий ремень, который синхронизирует элементы ползуна для обеспечения плавного и последовательного линейного перемещения, модель 115 представляет собой универсальное решение, обеспечивающее поддержку, направление или регулировку широкого спектра промышленных приспособлений и машин. * Поддерживает нагрузку до 132 фунтов. * Дополнительную техническую информацию см. ниже Протестировано при 10 000 циклов на пару, чтобы гарантировать безошибочную прочность и выносливость, 115 линейных перемещений слайд остается гибким для конкретных и уникальных дизайнов с…

  5. Карманная дверная горка

    Accuride CB1234 Pocket Door Slide — это простое в установке решение для перемещения скрытых дверей шкафов. В направляющих используется новая конструкция для самовыравнивания, обеспечивающая плавное движение. Accuride CB1234 позволяет дверце убираться внутрь шкафа, сохраняя чистый внешний вид. * Поддержка нагрузок до 30 фунтов. * Для карманных дверей до 42 дюймов в высоту и 24 дюйма в ширину * Имеет самовыравнивающееся движение * Вертикально или горизонтально * Доступен в черном цвете (CB) * Поддерживается ограниченной пожизненной гарантией…

  6. Направляющие полного выдвижения для легких условий эксплуатации с самозакрывающимся рычагом-разъединителем и черной отделкой

    …обеспечивает полное выдвижение вместе с удобной функцией самозакрывания, которая служит примером простоты и безопасности. * Поддерживает нагрузку до 100 фунтов. * Для ящиков шириной до 24 дюймов * Дополнительную техническую информацию см. ниже Эта специальность, самозакрывающиеся 9Направляющая 0029 требует более сильного тягового усилия для открывания ящиков, но при закрытии фурнитуры она проходит всю длину хода сама по себе. Включая точную вертикальную регулировку и легкодоступные монтажные отверстия, 3832ESC упрощает ваше пространство от начала до конца.

  7. Легкая направляющая для высоких карманных дверей без петель

    …Высокие и тяжелые карманные двери, Accuride CB1432 slide обеспечивают плавное и бесшумное движение для медиацентров, шкафов и скрытых мест хранения. CB1432 также включает в себя усовершенствованную кабельную систему Accuride, которая устраняет «заедание», часто возникающее при открытии или закрытии высоких дверей шкафа. * Для нагрузок до 75 фунтов. * Для карманных дверей до 78 дюймов в высоту и 26 дюймов в ширину * Оснащена усовершенствованной системой стабилизации Anti-Rak * Оснащена самовыравнивающимся движением * Вертикальная установка или горизонтальная установка * Включает фиксатор…

  8. Легкая направляющая Easy-Down с функцией Easy-Close для флиппер-дверей

    Soft-close достигает новых высот. Благодаря гидравлическому демпферу, обеспечивающему мягкое и плавное закрывание верхних дверей, направляющие Easy-Down 1155 идеально подходят для широких верхних отсеков для хранения в офисной или домашней офисной мебели, а также в жилых шкафах. * Поддерживает нагрузку до 30 фунтов. * Вмещает двери шириной до 48 дюймов * Дополнительную техническую информацию см. ниже Предлагая простую установку наряду с постоянным движением и скоростью, это оборудование для перемещения поверху также оснащено…

  9. Легкая направляющая с рычажным размыкателем

    …Модель 2132 устанавливает новый стандарт для направляющих с удлинением ¾. Идеально подходит для небольших неглубоких ящиков офисных столов, ванных комнат и кухонь. Это решение обеспечивает постоянный доступ к расходным материалам и посуде изо дня в день. * Поддерживает нагрузку до 75 фунтов. * Для ящиков шириной до 16 дюймов * Дополнительную техническую информацию см. ниже Поддерживаемая сертификатами BHMA и AWI, модель 2132 также может похвастаться фиксирующим фиксатором и запатентованной регулировкой выдвижного ящика для точного вертикальная регулировка. Независимо от рамы или крепления, это…

  10. Легкая направляющая полного выдвижения с самозакрывающимся рычагом-разъединителем и белой отделкой

    …обеспечивает полное выдвижение вместе с удобной функцией самозакрывания, которая служит примером простоты и безопасности. * Поддерживает нагрузку до 100 фунтов. * Для ящиков шириной до 24 дюймов * Дополнительную техническую информацию см. ниже. Для этой специальной направляющей с самозакрыванием требуется более сильное тяговое усилие для открывания ящиков, но при закрытии фурнитуры она проходит всю длину хода самостоятельно. В том числе точные вертикальная регулировка и легкодоступные монтажные отверстия, 3832ESC упрощает ваше пространство от начала до конца.

  11. Легкая направляющая Easy-Down с функцией Easy-Close для флиппер-дверей

    Когда мягкое закрытие достигает новых высот. Благодаря гидравлическому демпферу, обеспечивающему мягкое и плавное закрывание верхних дверей, направляющие Easy-Down 1155 идеально подходят для широких верхних отсеков для хранения в офисной или домашней офисной мебели, а также в жилых шкафах. * Поддерживает нагрузку до 30 фунтов. * Подходит для дверей шириной до 48 дюймов * Дополнительную техническую информацию см. ниже Предлагая простую установку наряду с постоянным движением и скоростью, это оборудование для перемещения поверху также подходит для…

  12. Легкая направляющая полного выдвижения с самозакрывающимся рычагом-разъединителем и цинковым покрытием

    …обеспечивает полное выдвижение вместе с удобной функцией самозакрывания, которая служит примером простоты и безопасности. * Поддерживает нагрузку до 100 фунтов. * Для ящиков шириной до 24 дюймов * Дополнительную техническую информацию см. ниже. Для этой специальной направляющей с самозакрыванием требуется более сильное тяговое усилие для открывания ящиков, но при закрытии фурнитуры она проходит всю длину хода самостоятельно. В том числе точные вертикальная регулировка и легкодоступные монтажные отверстия, 3832ESC упрощает ваше пространство от начала до конца.

Похожие категории Линейная гусеничная система | 3832 | 115 | Линейные слайды | 3832е | Плоское крепление | 115rc | 1234

ВИД КАК:

Сетка Список

Показывать

122448

на страницу

Refine collections

Length

Side Space

Load Rating

Mounting

Market

Category

Special Features

Sliding door linear guide – Chambrelan

Sliding door linear guide ? Вам нужно передвинуть дверь, но вы не уверены, что выбрать: линейную направляющую или телескопическую направляющую для раздвижной двери? CHAMBRELAN предлагает решения с направляющими для раздвижных дверей, направляющими или направляющими для выдвижных ящиков.

Если вы не знакомы с терминами телескопические направляющие и направляющие , мы приглашаем вас ознакомиться с различными статьями нашего блога по этому вопросу.

  • Определение идеальной телескопической направляющей за 5 шагов
  • Определите свою линейную направляющую за 4 шага
  • Телескопические направляющие и линейная направляющая

Мы написали эту статью, чтобы помочь вам выбрать наиболее подходящую линейную направляющую для промышленной раздвижной двери, наружной раздвижной двери или раздвижной двери для внутреннего оснащения.

Комплектация:

  1.  Линейная направляющая для раздвижных дверей
  2. Телескопическая направляющая для раздвижных дверей
  3.  Специальные корпуса направляющих раздвижных дверей
  4.  Параметры

1 – Линейная направляющая для раздвижной двери

A – Общий вид

Как правило, мы рекомендуем установку линейной направляющей, также известной как направляющая для раздвижной двери. Линейная направляющая представляет собой сборку, состоящую из скользящего блока с направляющими на шарикоподшипниках с рециркуляцией или роликовыми направляющими. Этот (или эти) бегуны скользят внутри U-образного рельса.

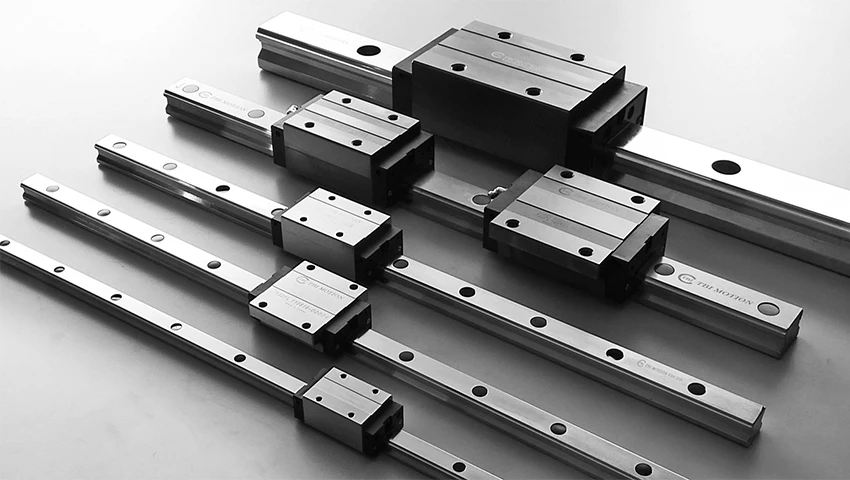

Линейные направляющие

с направляющими на шарикоподшипниках или роликовыми направляющими предназначены для горизонтального или вертикального направления. Они предназначены для работы в среде с температурой от -20° до +80°C.

Рейка предназначена для стационарного монтажа. Направляющие (шариковые или роликовые) перемещаются по рельсу и сдвигают дверь.

CHAMBRELAN линейные направляющие имеют следующие характеристики:

      • Рельсы доступны в стандартной версии длиной от 150 мм до 2 метров.
      • Рельсы можно изготовить по размеру для получения нужной длины или просверлить крепежные отверстия в соответствии с предоставленным нам чертежом.
      • Они доступны из оцинкованной стали , анодированного алюминия или нержавеющей стали .

 Мы ограничиваем длину направляющих до 2 метров, чтобы избежать повреждений при транспортировке.

Для длины более 2 м мы предлагаем стыковать рельсы вместе, чтобы достичь необходимого размера. Соединение нескольких линейных рельсов между собой простое и не требует особых действий, достаточно осторожности при монтаже.

  CHAMBRELAN разрабатывает и производит шариковые или роликовые направляющие, вставленные внутрь рельсов, которые могут выдерживать нагрузку до 600 кг. Помните, что указанная нагрузка указана НА ОДНУ направляющую, поэтому две направляющие в рельсе будут выдерживать удвоенную нагрузку на направляющую.

Предпочтительным методом монтажа является размещение дверной направляющей по главной оси вверху и добавление направляющей внизу (может быть достаточно простого U-образного профиля).

Предотвращает раскачивание двери и соскальзывание дверной направляющей с направляющей.

Мы всегда рекомендуем установку на большую ось, так как нагрузка в этом положении выше, чем при установке на вспомогательную ось.

B- Правильный выбор направляющей
    • Выбор рельса зависит от:
      •  Доступное пространство, называемое посадочным местом,
      • Нагрузка на раздвижную дверь, корпус или крышку. Количество используемых направляющих в зависимости от размера створки или ее веса.
      •  Направление монтажа: большая или малая ось
      • И перевода — devloppment

В зависимости от среды или условий использования вы можете выбрать рельсы и направляющие из стали, алюминия или полностью из нержавеющей стали (304L)! Например, для внешней системы раздвижных дверей вы выберете направляющую и направляющие из нержавеющей стали.

    • Выбор направляющей:
      •   Рециркуляционная шарикоподшипниковая направляющая чрезвычайно прочна и надежна во времени, поэтому ее рекомендуется использовать в промышленных условиях. Направляющие с рециркуляционными шарикоподшипниками выдерживают больше нагрузок, чем направляющие с роликами.
      •   Роликовая направляющая выдерживает меньшую нагрузку. Его преимущество в том, что он намного тише, чем версия с рециркуляционным шарикоподшипником.

Эти рельсы доступны с роликами с полиамидным покрытием для еще более тихой работы. Поэтому роликовые направляющие больше подходят для бытового применения, например, в дизайне интерьеров, традиционных столярных работах или создании передвижных перегородок.

C – Примеры линейных направляющих:
      • Д409

Этот рельс из анодированного алюминия поставляется с направляющей на шарикоподшипнике из твердого анодированного алюминия AL40, которая может выдерживать 15 кг нагрузки на одну направляющую по главной оси. Благодаря своим небольшим размерам он идеально подходит для очень маленьких помещений и перемещений средней нагрузки.

      • Семейство E53/ST53/D52

Особенностью стального рельса E53 и его версии из нержавеющей стали ST53 или алюминия D52 является их профиль, который подходит как для шарикоподшипников, так и для роликовых направляющих.

Направляющие на шарикоподшипниках могут выдерживать большие нагрузки до 170 кг на одну направляющую!

Роликовые направляющие, идеально подходящие для бесшумных подвесных раздвижных дверей или запыленных помещений, выдерживают нагрузку до 100 кг на одну направляющую по главной оси!

      • Е98

Этот рельс из тянутой, закаленной и оцинкованной стали E98 предназначен для сверхбольших нагрузок!

Направляющая G12 с циркулирующим шарикоподшипником из закаленной азотированной стали может выдерживать нагрузку до 600 кг по главной оси и 400 кг по малой оси

Грузоподъемность зависит от количества полозьев в рельсе. Два полоза выдержат 1200 кг, четыре 2-тонных 400…

D- Особые условия
      • Монтаж при высоких температурах (более 80°C непрерывно)

В случае использования при высоких температурах (свыше 80°C) необходимо использовать специальные версии направляющих. Стандартные версии с пластиковыми деталями могут деформироваться и повредить установку! Особенно это касается промышленных направляющих для раздвижных дверей.

      • Установка в загрязненной среде

В загрязненной среде рекомендуется использовать роликовые направляющие! Действительно, дорожки качения в роликовых направляющих легче очищать от пыли и частиц, чем в направляющих с рециркуляционными шарикоподшипниками. Кроме того, рельсы, используемые с роликовыми направляющими, не нуждаются в смазке. Смазка не очень совместима с атмосферой, заполненной пылью и отложениями.

Чтобы узнать больше об уходе и смазке наших дверных направляющих, мы приглашаем вас прочитать нашу специальную статью на эту тему: «Смазка CHAMBRELAN телескопические направляющие и направляющие? »

Кроме того, этот тип бегунков включает в себя два дворника, которые отталкивают крупные загрязнения, которые могут мешать движению.

Если вы хотите использовать направляющую с шарикоподшипником с рециркуляцией, выберите модельный ряд E53, который предлагает комплект грязесъемников для установки на определенные направляющие с шарикоподшипниками (направляющие G53 и направляющие G57).

Не стесняйтесь обращаться к нам, чтобы сообщить нам о ваших ограничениях и спецификациях. Мы подскажем вам наиболее подходящий комплект направляющих для раздвижных дверей.

2- Телескопическая направляющая для раздвижных дверей

A – Общий вид

В некоторых случаях невозможно установить линейную направляющую:

      • по соображениям доступа: он должен быть свободен от препятствий,
      • из эстетических соображений: направляющие не должны быть видны.

Также можно рассмотреть телескопические направляющие! Выбор делается в зависимости от перемещаемой нагрузки и желаемого развития.









Отказ от следующих характеристик, шарикоподшипник CHAMBRELAN знает, как адаптироваться к вашему проекту:

    • Стандартная длина от 150 мм до 2 метров с шагом 50 мм или 100 мм.
    • Доступны три варианта удлинения : частичное удлинение (75%), полное удлинение (100%) или чрезмерное удлинение (150%), также возможно изготовление по индивидуальному заказу.
    • Нагрузки от средних до тяжелых : CHAMBRELAN Телескопические направляющие на шарикоподшипниках могут выдерживать нагрузки от 50 кг до 1500 кг.
    • Доступны три материала : анодированный алюминий, оцинкованная сталь или нержавеющая сталь.
      •  Оцинкованная сталь: этот материал чаще всего используется промышленниками. Благодаря своей прочности и прочности при сниженной стоимости CHAMBRELAN Направляющие для раздвижных дверей или телескопические направляющие из оцинкованной стали подойдут для ваших проектов. Мы также предлагаем специальную обработку для повышения устойчивости к коррозии, износу и вибрациям!
      • НЕРЖАВЕЮЩАЯ СТАЛЬ: незаменима для фармацевтической, медицинской, чистой или морской среды! Для этих сред со строгими санитарными требованиями нержавеющая сталь является наиболее подходящим материалом! Также для установки направляющей или телескопической направляющей для наружных раздвижных дверей мы отдаем предпочтение нержавеющей стали!
      • Алюминий: идеально подходит для изготовления направляющих для раздвижных дверей и линейных направляющих, выдерживающих легкие и средние нагрузки! Эти высокоустойчивые к коррозии направляющие стандартно поставляются с шариками из нержавеющей стали и предлагаются по гораздо более низкой цене, чем эквивалентные направляющие из нержавеющей стали.

Направляющая CHAMBRELAN на шарикоподшипниках, состоящая из элементов, которые скользят на шарикоподшипниках, позволяет СНИМАТЬ выдвижной ящик, лоток или защитный кожух. Но, конечно же, вы можете установить и раздвижную дверь!

Следует учитывать отклонение выдвижения под нагрузкой: Каждая телескопическая система подвергается эффекту «прогиба» при выдвижении: отклонение ; его значение указано в наших технических паспортах.

Это отклонение может быть неприемлемым, если эстетика имеет первостепенное значение, особенно в случае видеоэкранов, столов или зеркал, которые необходимо перемещать.

Мы рекомендуем установить пару направляющих на вашу раздвижную дверь, чтобы выдержать общую нагрузку и, таким образом, улучшить управление вашим оборудованием! Однако обратите внимание:

      • для размещения направляющих достаточно далеко друг от друга, чтобы избежать раскачивания
      • и не устанавливать наземную направляющую, которая может быть загрязнена посторонними предметами, блокирующими удлинитель.

Обратите внимание, что в нашем ассортименте телескопических направляющих мы предлагаем определенные варианты, которые наилучшим образом удовлетворят ваши потребности: в частности, двойное удлинение , которое позволяет двери скользить по обеим сторонам неподвижной рамы! Таким образом, ваша дверь может открываться как в левую, так и в правую сторону! Незаменим для некоторых установок! Мы объясняем это в статье нашего блога, посвященной этому варианту: «Проектирование ящика двойного выдвижения»

B – Некоторые примеры телескопических направляющих для раздвижных дверей:
    • RA5R:

Эти направляющие из оцинкованной стали с армирующими шариками и системой синхронизации устойчивы и могут выдерживать нагрузки до 175 кг на пару при установке на главную ось!

Разработан с полным расширением, он растет на 100%! Доступные в исполнении из анодированного алюминия или нержавеющей стали, предлагающие несколько вариантов, таких как запирание (3 типа замков), двойное выдвижение или вертикальный монтаж, эти вездеходные многофункциональные направляющие легко интегрируются во все типы проектов, например, в установку промышленной раздвижной двери!

    • ST26 :

Вам не обязательно нужно полное расширение? А ваше крепление должно выдерживать среднюю нагрузку? Наконец, нержавеющая сталь незаменима в среде вашего проекта (медицинского или морского?)?

У нас есть то, что вам нужно! Шарикоподшипниковая направляющая из нержавеющей стали ST26, состоящая из двух частей, предназначена для установки в ограниченном пространстве! Обеспечивает плавное и бесшумное скольжение! Он может выдерживать до 80 кг на пару при установке на главную ось! И мы также предлагаем вариант двойного удлинения для этой горки! У вас также есть возможность приобрести такую ​​же направляющую (аналогичный размер и грузоподъемность), но из оцинкованной стали!

    • RA774 :

В отличие от предыдущего слайда, вы хотите получить расширение на 150%! И снова CHAMBRELAN предлагает стандартное решение!

Телескопический рельс из оцинкованной стали RA774 состоит из 4 элементов, что означает чрезмерное развитие! Например: направляющая 1000 мм имеет удлинение 1500 мм; идеально подходит для доступа к задней части ящика. Усиленные шарикоподшипники скольжения с синхронным открытием, их грузоподъемность до 220 кг на пару по главной оси!

Идеально подходит для перемещения очень тяжелых грузов даже при вертикальной установке (после заводской модификации)! Идеально, если вы ищете направляющую для длинных раздвижных дверей!

C- Полезно знать:
    •  Конечно, вы должны учитывать вес вашей двери, а также количество циклов открывания. Если у вас есть особые требования, свяжитесь с нами, чтобы мы могли предложить вам решение, адаптированное к вашим ограничениям.
    • Каков бюджет? Хорошо известно, что сталь дешевле алюминия, да и сама дешевле нержавеющей стали! Чтобы оптимизировать свой бюджет, сделайте выбор в пользу оцинкованной стали! Кроме того, CHAMBRELAN предлагает дополнительную антикоррозионную обработку для повышения их стойкости!

3 – Некоторые специальные случаи направляющих раздвижных дверей

A- Вертикальная раздвижная дверь – Защитные кожухи машины:

Когда вы устанавливаете направляющую раздвижной двери на линейную или телескопическую направляющую, она обычно предназначена для горизонтального скольжения.

Однако для некоторых типов монтажа можно использовать вертикальную направляющую для

      •  а защитный кожух машины
      • или открытие и закрытие дверцы SAS
      • или для промышленной раздвижной двери. Этот процесс также известен как гильотинная дверь.
В этом случае лучше всего использовать направляющие.

Если вам необходимо установить телескопические направляющие, проконсультируйтесь с нами. Направляющие должны быть модифицированы компенсирующими проколами, чтобы ограничить смещение шариковых сепараторов, явление, связанное с гравитацией, и, таким образом, уменьшить общее движение.

B – Длинная раздвижная дверь:

CHAMBRELAN предлагает стандартную длину от 150 мм до 2000 мм! Широкий выбор длин для изготовления раздвижных дверей! Мы рекомендуем изготавливать рельсы длиной до двух метров, чтобы обеспечить целостность нашего рельса во время транспортировки.

Тем не менее, Вам необходимо установить на рельсе раздвижную дверь длиной 3 метра, 4 метра, 5 метров и более? CHAMBRELAN есть решение или, скорее, решения!

      • Линейная направляющая из нескольких частей: Таким образом, мы можем изготовить направляющие для установки встык непосредственно на вашу установку (например, для раздвижной двери 6 м мы предлагаем 3 рейки по 2 м)!
      • Цельная линейная направляющая: Если первое решение вас не устраивает, мы можем изготовить цельную линейную направляющую длиной по вашему выбору (максимум до 5,5 метров)!

Тем не менее, обратите внимание, что мы предпочитаем, чтобы вы перевозили линейный рельс своими силами или наняли перевозчика по причинам, изложенным выше.

Также рассмотрите возможность увеличения количества направляющих в рельсе для обеспечения оптимального скольжения! Не стесняйтесь обращаться к нам за дополнительной информацией по этому вопросу!





C – Подвесная раздвижная дверь или для крепления к полу?

Вы выбрали идеальную линейную направляющую или телескопическую направляющую для скольжения ваших промышленных ворот или ворот передаточных модулей! Теперь вы должны задать себе вопрос монтажа! Что вы выберете: подвесную раздвижную дверь или раздвижную дверь с креплением к полу?

    • Подвесная раздвижная дверь:

Установка подвесной раздвижной двери действительно рекомендуется, так как это позволяет избежать загрязнения направляющей.

Однако есть ряд вещей, о которых вам следует помнить.

Первый эффект маятника! Если вы установите дверь на верхнюю часть или на потолок, не предусмотрев напольную направляющую, ваша дверь подвергнется эффекту маятника, который опасен для рельса и для пользователя.

В этом случае необходимо предусмотреть установку простой направляющей в нижней части вашей двери.

Также обратите внимание, что мы не рекомендуем устанавливать раздвижную дверь, прикрепляя направляющую вверх дном к потолку. Это может привести к выпадению двери. Рельс главной оси желательно установить на стене!

При необходимости вы также можете установить шину для подвесной раздвижной двери высотой 3 метра, 4 метра и более, обратившись к нам за индивидуальным решением!

    • Раздвижная дверь для крепления к полу

Хотя технически возможно установить вашу раздвижную дверь, прикрепив ее к напольному рельсу с направляющей вверху, мы не рекомендуем такую ​​возможность. Внешние загрязняющие вещества могут попасть в рельсы и направляющие.

D – Одинарная, двойная или тройная раздвижная дверь?
    • Направляющая для двустворчатых или трехстворчатых дверей с гнездовым креплением



Установка вложенных дверей или вложенных кожухов означает, что двери могут быть вставлены внутрь или друг на друга для экономии места, когда система сложена.

Чтобы панели перекрывались, а не сдвигались в стороны, необходимы телескопические направляющие.

Однако следует учитывать два момента:

      •  во-первых, это размеры направляющих, поскольку крутящий момент, поддерживаемый неподвижными направляющими, может быстро возрасти и превысить грузоподъемность направляющих.
      • отклонение может быть важным, поскольку длины, зазор и нагрузки суммируются. Поэтому необходимо принять это во внимание, а еще лучше установить колесико или грузозахват на конце последней сдвижной панели.

Е- защитный кожух

Ваш проект требует установки защитного кожуха?

Для обеспечения простого, эргономичного и эффективного использования производственной машины выдвижной корпус представляет собой простое, элегантное и надежное решение.

При горизонтальном или вертикальном перемещении могут использоваться как телескопические направляющие, так и направляющие. Кстати, ранее мы написали статью в нашем блоге, чтобы помочь вам выбрать между линейными и телескопическими направляющими! Взглянуть!

В отличие от направляющей, которая присутствует по всему удлинению, телескопическая направляющая закрывается и расширяется и, следовательно, полностью втягивается, оставляя полный доступ в закрытом состоянии. Таким образом, защитный кожух, установленный на этих телескопических направляющих, полностью освобождает рабочее пространство.

Кроме того, мы можем установить замки на саму телескопическую направляющую! Тогда вы сможете заблокировать установку в трех разных положениях:

      • Блокировка (защитная крышка) в открытом положении
      • Замок (защитная крышка опущена)
      • Блокировка в открытом положении (защитная крышка поднята и опущена)

Пользователь должен разблокировать затвор, нажав на защелку на затворе, чтобы переместить корпус.

Однако мы предпочитаем установку направляющей для защитного кожуха:
      •  может быть установлен как горизонтально, так и вертикально без каких-либо модификаций. Телескопические направляющие должны быть адаптированы к вертикальной установке, которая поднимается и опускается путем добавления штамповки. Таким образом, на шариковые клетки не будет воздействовать сила тяжести.
      • Они не подвержены явлению отклонения, и направляющая будет идеальной от конца до конца направляющей.

В дополнение к этому креплению у нас есть ручки с защелкой, которые значительно улучшают эргономику использования.

      •  Легкий в обращении
      • Возможность многопозиционной индексации

4- Опции:

рукоятки с замком :

Для безопасного и эргономичного обращения с промышленными или бытовыми раздвижными дверями и их запирания мы предлагаем ручки с замком и индексацию (особенно для вертикального монтажа).

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
