Какие биты нужны для кровельных саморезов и как подобрать насадки по дереву для забора
Всем здравствуйте,
Представляю очередной обзор неплохой расходки для электроинструмента и продолжение серии уДачных историй :). На этот раз набор из 14 бит для саморезов с шестигранной шляпкой. Не сказать, что домашнему мастеру такие биты будут требоваться каждый день (например, как крестовые биты), но для определенных работ без них просто не обойтись.
Добавил в свою «коллекцию» очередной наборчик бит. Иногда очередное приобретение «вылеживается», причем достаточно длительное время, прежде чем настает время его применения, но этот уже пригодился и уверен пригодится в будущем. По моему, сугубо личному мнению, данные биты в быту наиболее часто применимы на даче. Вот виды работ в которых без них просто не обойтись:
— монтаж металлочерепицы,
— сборка теплицы из поликарбоната,
— монтаж заборов из штакетника (в том числе, новомодного металлического).
все из личного опыта 🙂
Что касается крыши, то у меня на даче она именно из металлочерепицы, и хоть я и не принимал личное участие в ее монтаже, однако, регулярно контролировал процесс. А вот теплично-заборными делами занимался самым непосредственным образом. Думаю многие из уважаемых читателей, найдут кучу других применений данному типу расходки
Понятно, что из всего набора будет использоваться, в лучшем случае, треть бит типовых размеров, но иногда бывает, что нужен «позарез» именно какой-то нестандартный размер. Кроме этого, замечено, что единичные биты теряются после первого использования. Поэтому, я, например, никогда не беру недорогую расходку нужного размера в одном экземпляре (и даже не в двух) — почти со 100% вероятностью один экземпляр точно будет потерян в процессе (если, конечно, не сломается). В общем набор — это хорошо, и даже жаба в данном вопросе редко подает признаки жизни 🙂
Итак, приехал набор в запечатано блистере:
Всего в наборе 7 бит дюймового и 7 метрического размера.
Дюймовые: 3/16; 1/4; 8/32; 5/16; 1/32; 3/8; 7/16
Метрические: 5; 5.5; 6; 7; 8; 10; 12 мм
Причем китайский товар не будет китайским, если в инструкции или в маркировке не будет допущена ошибка. Обратите внимание на фото ниже, как нанесена маркировка — сверху дюймы, снизу миллиметры, а биты в гнездах держателя из упаковки установлены наоборот сверху — мм, снизу — дюймы (так было прямо из упаковки):
Уважаемый читатель скажет: «Автор, переставь верхние вниз и наоборот, и
Ну да ладно, будем считать это забавным недоразумением, тем более, что на самих битах выбит и отлично читается размер:
Вес:
Размеры:
Размеры самих бит помимо, естественно, диаметра незначительно отличаются между собой высотой рабочей части (глубина головки), а также длиной хвостовика в пределах 2-3мм.
В принципе, это ни на что не влияет. Фото для примера:А вот сами хвостовики могли бы быть и подлиннее — их длина не превышает 25мм, что несколько ограничивает применение бит в узких местах, где будет уже мешать патрон инструмента (хотя можно и выдвинуть биту вперед):
К качеству изготовления бит придраться не могу. Металл ровный, без заусенцев:
Стенки толстые, геометрия шестигранников без нареканий. Размеры с соответствующими гайками совпадают 🙂
В пластиковом держателе биты сидят очень плотно — руками вытащить достаточно сложно, нет риска, что выпадут. Дужка на одной стороне, позволяет повесить их на ремень.
Как и любая уважающая себя расходка — вся в масле.
Биты, к сожалению, не намагничены, но, это решаемо если найти подходящий неодимовый магнитик:
Немного поработал с одной насадкой напильником, внутри тот же металл, что и снаружи (присутствия CR-V производителем не заявлено):
Попробовал сжать головку тисками, чтобы проверить не мягкий ли металл и не нарушится ли геометрия:
В общем чуть тиски не сломал, геометрия осталась в норме (тут уж хотите верьте, хотите нет :))
На этом фантазия кончилась, началась быль, то есть реальное применение.
Как уже сказал, у меня основное применение биты нашли на даче, а именно для сборки теплицы и обшивки металлического каркаса забора деревянным штакетником. Для этого я использовал кровельные саморезы (разной длины), применение которых, гораздо шире, чем указано в их названии:
Для монтажа я пользовался насадкой 8мм (хотя на самом деле, если Вы посмотрите в таблицу под спойлером, лучше подходит насадка 5/16 дюйма, которая так же идет в наборе и соответствует 7,9375мм).
Немного о кровельных саморезах
Типовые размеры кровельных саморезов
Кровельные саморезы по дереву согласно ГОСТ имеют единый диаметр 4,8 мм. Длина используемых саморезов — 29, 35, 38, 50, 60, 65, 70 и 80 мм. Саморезы длиной свыше 60 мм применяются в основном для крепления волнистого материала, конструктивно предусмотренного в верхних точках волны, например для шифера.
Кровельные саморезыпо металлу в зависимости от предназначения имеют диаметры 4,8; 5,5; 6,3 мм.
(источник _http://krovlya777.ru/materials/krovelnye-samorezy-razmery.html#chto-predstavlyayut-soboy-krovel-nye-samorezy)
Кровельные саморезы бывают как просто оцинкованными:
так и покрашенными в разные цвета, под нужный цвет профнастила (металлочерепицы):
Типовые размеры:
Помимо монтажа самих листов…
… используются и для крепления других элементов конструкции кровли:
Ну и немножко про монтаж:
В общем, с использованием биты из набора была собрана вот такая теплица (сотня саморезов точно ушла):
А также обшит деревянным штакетником металлический каркас забора (тут вообще со счета количества саморезов сбился):
Насадка прекрасно выдержала все работы.
Вот еще небольшая демонстрация на остатке металлопрофиля (2.5мм толщина):
PS: По просьбе из комментариев выложил фото после использования. Бита в порядке:
ИТОГ:
Биты отличные, в процессе работы не замечено какого-либо биения, что говорило бы о дефектах геометрии. Вполне пригодны для регулярного использования. К минусам отнесу — «коротковатость» хвостовиков и отсутствие намагниченности (решается установкой внутрь мелкого магнита).
Небольшое видео использования:
На этом все.
Всем Добра!
Как выбрать биты для шуруповерта
Эта статья расскажет, как выбрать биты для шуруповёрта. Правильный выбор сэкономит вам деньги и, что важнее, нервы.
Кроме того, работа неподходящей битой может стать причиной травмы или испорченного изделия.
Какие биты лучше? Наиболее подходящие. Подходящие к данному виду саморезов или винтов, а также к условиям, в которых им предстоит трудиться.
Имеет значение и форма, и размер. Работая неподходящей битой, вы неизбежно испортите и биту, и шлицы самореза. Бита будет проскакивать в шлице и разбивать его, и сама при этом сильно изнашиваться. И вряд ли удастся хорошо затянуть крепёж.
В списке ниже кратко перечислены основные типы бит. После названия биты указана стандартная маркировка. Затем более подробно рассмотрены самые популярные разновидности.
- Плоский шлиц (SL)
- Крестовая Phillips (PH)
- Крестовая Pozidriv (PZ)
- Шестигранник (HEX)
- Звёздочка, или Torx (T, TX)
И более редкие типы:
- Четырёхгранник,
- Трёхгранник,
- Вилочный ключ,
- Трёх- и четырёхлопастные,
- 8- и 12 гранные звёздочки
и другие, ещё более экзотические, которые вряд ли когда-нибудь вам понадобятся.
Кроме формы все биты отличаются размерами. На одну из граней как правило нанесена буквенная маркировка, обозначающая её тип. Сразу после букв указан размер. Например, “SL5” — плоский шлиц, 5 мм. Цифра не всегда означает именно миллиметры, у каждого формата свой стандарт. Эта статья поможет в них разобраться.
Крестовые битыРаботать неправильно выбранной крестовой битой травмоопасно. Когда вы начинаете закручивать саморез, вы сильно давите на него. В это время ничто не держит его вдоль оси вращения, кроме биты. Если бита держит его плохо, он может подкоситься. Инструмент соскочит и с большой вероятностью попадёт вам по руке, которой вы придерживаете саморез.

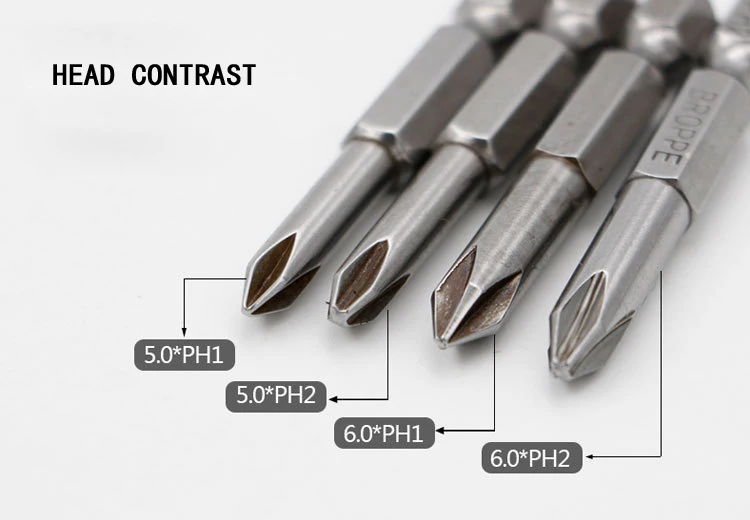

Самый популярный шлиц — PH. Именно такой формы делаются почти все крестовые отвёртки. Подходит для большинства саморезов чёрного и серебристого цвета.
Наиболее распространённый размер — 2 (“Ph3”), под саморезы диаметром 3,5 — 5 мм. Также бывают PH0 (саморезы до 2,5 мм), Ph2 (2,5 — 3 мм), Ph4 (6 — 7 мм) и совсем редко встречаются Ph5.
Важно знать, что биты PH и PZ не взаимозаменяемы. У них разная форма. Визуально легко отличить PZ по дополнительным выступам. На головках шурупов под стандарт PZ видна насечка, которая как бы перечёркивает шлиц.
Шлиц PZ более совершенен. Он применяется там, где нужно большее усилие закручивания. Саморезы этого стандарта чаще всего жёлтые, иногда серебристого цвета. Размеры — такие же, как у PH.
Как точно убедиться, что бита подходит? Возьмите биту рукой и вставьте её в шлиц. Она должна войти достаточно глубоко, заполнить собой весь шлиц и не качаться внутри.
Плоский шлицПлоский шлиц почти вытеснен другими стандартами. И поделом: он слишком плохо держит биту.
Главное — чтобы бита плотно сидела в шлице, не болтаясь. Чаще всего используются размеры от 4 до 7 миллиметров. Можно купить целый набор бит SL — мало ли, что и когда придётся откручивать.
Шестигранник и звёздочкаТакие шлицы встречаются реже.
Работать с ними удобнее: бита крепче держит саморез, не требуется давить на него.
Размеры шестигранных бит указаны в миллиметрах. Самый популярный — 4 мм, очень часто используется в производстве мебели. Размеры звёздочек классифицируются по-другому. Бывают от 1 до 100, но на практике редко встречаются меньше 4 и больше 40.
Интересно, что эти две разновидности взаимозаменяемы. Разумеется, если туго затягивать шестигранный шлиц битой-звёздочкой (особенно несколько раз один и тот же), то шлиц разобьётся. Так что всё равно лучше использовать подходящую биту.
Качество и производителиСамые важные критерии выбора рассмотрены выше. Качество — не на первом месте, но тоже важно. Бита подвергается серьёзным нагрузкам и должна быть износостойкой. Качественные биты не могут стоить дёшево.
Маркировка может рассказать о материале, из которого сделана бита. Чаще всего это “Cr-V” — хром-ванадий. Встречаются и другие сплавы хрома, ванадия и молибдена.
Все они достаточно прочны. А вот стальные покупать не стоит.
Напыление жёлтого цвета — это нитрид титана. Отзывы о таких битах самые хвалебные.
ИтогИтак, главное при выборе биты на шуруповёрт — чтобы она подходила к тому крепежу, с которым вы собираетесь работать. Качество тоже имеет значение, хоть и не первостепенное. Будьте осторожны при работе с электроинструментом, и успехов вам!
Какое сверло используете для саморезов?
Сверло, которое вы используете для саморезов, представляет собой специальное сверло, разработанное специально для создания резьбы, необходимой для ввинчивания и закрепления саморезов. Как правило, эти сверла представляют собой комбинацию стандартного сверла и резьбонарезных плашек в одном инструменте.
Их форма часто напоминает деревянную или металлическую лопатку. Благодаря своей уникальной конструкции они часто изготавливаются из более твердых металлов, таких как быстрорежущая сталь.
Режущие кромки сформированы таким образом, что они могут нарезать резьбу в предварительно просверленном отверстии, что позволяет закрепить саморез без использования дополнительных инструментов.
Содержание
- Можно ли использовать дрель с саморезами?
- Какой диаметр у самореза № 8?
- Сверло какого размера следует использовать для винта №8?
- Должно ли сверло быть того же размера, что и шуруп?
- Что означает цифра 8 на винте?
- Вам нужно предварительно засверлить винты для листового металла?
- Могут ли саморезы проходить сквозь сталь толщиной 1/4?
- В чем разница между саморезами и саморезами?
- Подходит ли Loctite для саморезов?
- Ослабляются ли саморезы?
- Для чего используется саморез?
- Насколько большими должны быть направляющие отверстия для металла?
- Какого размера пилотное отверстие я должен просверлить?
- Каков диаметр винта номер 12?
Можно ли использовать дрель с саморезами?
youtube.com/embed/U_GNLIDQP3Y?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=en-US&autohide=2&wmode=transparent” allowfullscreen=”true” sandbox=”allow-scripts allow-same-origin allow-popups allow-presentation” loading=”lazy”/> Да, можно использовать дрель с саморезами. Саморезы специально разработаны для использования с электродрелями и являются отличным выбором для проектов, требующих быстрой сборки или ремонта таких материалов, как дерево, пластик и мягкие металлы.
Как правило, саморезы имеют коническую форму, острую резьбу и треугольную или шестигранную головку для легкого закручивания в отверстие. При сверлении с помощью самореза выберите размер сверла, соответствующий размеру винта, чтобы обеспечить плотную посадку и избежать зачистки винта или повреждения материала.
Всегда полезно сделать пилотное отверстие сверлом, чтобы облегчить закручивание самореза. В более твердых материалах, таких как металлы, перед закручиванием может потребоваться предварительное сверление сверлом немного меньшего размера, чем размер самореза.
Какой диаметр у самореза № 8?
Диаметр самореза № 8 зависит от типа самореза. Как правило, саморез № 8 имеет размер 0,164 дюйма. Это измерение основано на системе винтовых манометров, которая была введена в 1841 году в Великобритании.
Например, саморез № 8 с плоской головкой будет иметь диаметр 0,164 дюйма (4,17 мм), винт с квадратной головкой № 8 будет иметь диаметр 0,160 дюйма (4,06 мм), а Никакой саморез с овальной головкой 8 не будет измерять 0,
Диаметр 166 дюймов (4,22 мм).
При покупке самореза № 8 важно обращать внимание на тип винта и его диаметр, чтобы убедиться, что у вас есть винт, подходящий для вашего проекта.
Сверло какого размера следует использовать для винта №8?
Подходящим размером сверла для винта №8 является сверло размером 5/32 дюйма. Это наиболее распространенный размер винта №8, так как это хороший баланс между зацеплением резьбы и легкостью сверления в материале.
Направляющее отверстие соответствующего размера является решающим фактором в предотвращении соскальзывания винтов при затягивании.
Кроме того, меньшее долото будет создавать меньше трения, что сделает процесс бурения проще и быстрее.
Должно ли сверло быть того же размера, что и винт?
Нет, сверло не должно быть того же размера, что и шуруп. Сверло обычно больше шурупа, потому что при вставке сверла в материал (дерево, металл и т. д.) необходимо сделать отверстие того же размера, что и внешний диаметр шурупа.
Это позволяет резьбе винта зацепиться за материал и облегчить правильное затягивание. Было бы неэффективно использовать сверло того же размера, что и винт, поскольку оно не даст достаточно большого отверстия для правильной установки винта.
Что означает цифра 8 на винте?
#8 на винте относится к размеру и типу винта.
№ 8 обозначает размер 8 калибра, который является обычным размером для общего строительства. Это больше, чем винт меньшего калибра, такой как № 6. Хотя размер № 8 обычно ассоциируется с шурупами по дереву, его также можно использовать для крепежных винтов или других типов крепежных изделий со стандартным шагом резьбы.
Тип винта обычно зависит от материала винта, например, винт из стали или латуни. Число 8 также означает, что часть винта, которая входит в поверхность, имеет длину 8 миллиметров, а головка винта обычно имеет диаметр 5 или 6 миллиметров.
Вам нужно предварительно засверлить винты для листового металла?
Да, перед установкой рекомендуется предварительно засверлить винты для листового металла. Это помогает убедиться, что винты закручены правильно и резьба находится в хорошем состоянии. Предварительное сверление также помогает избежать расщепления или растрескивания листового металла.
Кроме того, при предварительном сверлении важно, чтобы отверстие было немного меньше диаметра винта, чтобы резьба могла врезаться в отверстие и закрепить винт.
Предварительное сверление также обеспечивает лучшее сцепление и более прочное структурное соединение.
Могут ли саморезы проходить сталь толщиной 1/4?
Да, саморезы могут пройти через сталь на 1/4, если вы выбрали правильный тип. Саморезы по металлу специально бывают разных размеров и материалов, в том числе диаметром 1/4 дюйма.
Они созданы специально для прочного и надежного удержания в металле, но все же следует проверить конкретный материал, чтобы убедиться, что это правильный тип материала. Вам также понадобится уже просверленное пилотное отверстие, но вы также должны убедиться, что используете правильный размер сверла для используемого типа шурупа.
Саморезы могут использоваться во многих типах тонколистовой стали, однако для более толстой стали, такой как сталь 1/4 дюйма, могут потребоваться дополнительные меры для эффективного удержания, такие как использование винтов более высокого класса или использование дополнительной подложки пластина.
В чем разница между саморезами и саморезами?
Саморезы и саморезы используются для скрепления материалов, но они имеют разные возможности и назначение.
Саморезы создают свою собственную резьбу, когда они входят в материал, в то время как саморезы предназначены для сверления в более твердых поверхностях.
Саморезы часто используются в более мягких материалах, таких как дерево, пластик и листовой металл, и не требуют дополнительного сверления или нарезания резьбы. Эти винты имеют заостренный конец, который врезается в материал, а резьба поглощает давление затягиваемого винта, создавая резьбу, которая скрепляет материал.
Саморезы, с другой стороны, предназначены для сверления отверстий в более твердых материалах, таких как металл и бетон. Эти винты имеют острые концы и канавки, которые помогают просверлить отверстие в материале, что позволяет вкручивать винт на место без каких-либо дополнительных инструментов.
В заключение следует отметить, что саморезы предназначены для использования в более мягких материалах, в то время как саморезы лучше всего подходят для более твердых материалов. Понимание разницы между ними может помочь вам принять правильное решение при выборе правильных винтов для вашего проекта.
Работает ли Loctite с саморезами?
Да, Loctite работает с саморезами. Loctite — это клей, который используется для скрепления винтов, болтов и гаек. При использовании на саморезах Loctite обеспечивает прочную и надежную фиксацию, которая помогает предотвратить ослабление винтов из-за вибрации или других внешних сил.
Наносить Loctite относительно просто: сначала убедитесь, что область вокруг винтов чистая, сухая и на ней нет грязи, масла или другого мусора. Затем с помощью кисти, аппликатора или аэрозольного баллончика нанесите Loctite на область вокруг винтов.
В инструкциях производителя указано, сколько Loctite следует использовать. После нанесения Loctite установите саморезы и дайте клею высохнуть в течение рекомендуемого времени. После отверждения Loctite обеспечивает долговременную связь, которая удерживает саморезы на месте.
Ослабляются ли саморезы?
Да, саморезы могут со временем ослабнуть из-за вибрации, теплового расширения и сжатия материалов или неправильного базового крутящего момента или угла крутящего момента при их первой установке.
Правильная установка саморезов является наиболее эффективным способом предотвращения их ослабления. Это включает в себя использование контроля ограничения крутящего момента для установки идеального базового крутящего момента для установки и использование инструментов угла крутящего момента для обеспечения достаточного угла.
Кроме того, нанесение соответствующего резьбового герметика на резьбу винта также может помочь зафиксировать его на месте. Кроме того, периодическая проверка и повторное затягивание винтов может помочь продлить срок службы крепежа.
Для чего нужен саморез?
Саморез представляет собой тип крепежа, который часто используется для скрепления двух материалов. Он имеет резьбовой стержень и заостренный наконечник, что позволяет легко закреплять материалы без предварительного просверливания направляющего отверстия.
Они широко используются в строительстве и других проектах «сделай сам», поскольку их легко установить и не требуются дополнительные инструменты.
Они чаще всего встречаются в деревянных, пластиковых и металлических приложениях.
Саморезы можно использовать для соединения двух кусков листового металла, крепления досок к стенам и крепления мебели.
Насколько большими должны быть направляющие отверстия для металла?
При использовании сверла для создания направляющих отверстий в металле размер направляющего отверстия должен быть немного меньше диаметра используемого крепежа. Это связано с тем, что направляющее отверстие должно служить направляющей для крепления, чтобы оно легче вставлялось в отверстие.
Отверстие должно быть достаточно маленьким, чтобы застежка оставалась на месте и уменьшалась вероятность того, что она выскользнет из материала во время установки.
Важно использовать правильный размер и тип сверла для вашего проекта по металлу. Стандартные сверла подходят для большинства металлов и доступны в метрических и британских размерах. Метрические сверла измеряют диаметр сверла в миллиметрах, а дюймовые сверла измеряют его в долях дюйма, например 1/16, 1/8 или 3/16.
Например, если вы используете винты диаметром 6 мм, для создания направляющих отверстий необходимо использовать сверло диаметром 5,5 мм. Также важно использовать острое сверло по металлу, чтобы отверстия были более точными и чистыми.
Насколько большое пилотное отверстие я должен сверлить?
Во избежание соскальзывания сверла и разрушения материала, с которым вы работаете, важно использовать направляющее отверстие правильного размера. Лучший способ узнать правильный размер пилотного отверстия для вашего проекта — обратиться к таблице, подобной приведенной ниже.
Просто найдите размер используемого сверла в левом столбце, затем найдите соответствующий рекомендуемый размер направляющего отверстия в той же строке.
Например, если вы используете сверло 3/16″, вы должны просверлить направляющее отверстие 3/32″.
На страницах 12-13 данного руководства также представлена полезная таблица того, какой размер направляющего отверстия следует использовать в зависимости от используемого винта.
Сверло 3/32”: винты 3/16”
Сверло 1/8”: винты 1/4”
Сверло 5/32”: винты 5/16”
Сверло 3/16” : Винты 3/8”
Сверло 7/32”: Винты 1/2”
Сверло 1/4”: Винты 5/8”
Сверло 9/32”: Винты 3/4”
Сверло 5/16”: винты 7/8”
Сверло 3/8”: винты 1”
Сверло 7/16”: винты 1-1/4”
Сверло 1/2”: винты 1-1/2”
Сверло 9/16”: винты 1-3/4”
Сверло 5/8”: винты 2”
Каков диаметр винта № 12?
Диаметр винта № 12 составляет 0,1660 дюйма или 4,2 мм. Этот размер обычно называют #12 или 5/32 дюйма. Он больше, чем винт № 10, диаметр которого составляет 0,1380 дюйма, и меньше, чем винт № 14, диаметр которого составляет 0,
19.00 дюймов. Винты № 12 обычно используются в таких приложениях, как шкафы, палубы и доки.
