Виды отверток фото и название: Виды отверток и шлицов, их название и применение

Виды отверток их название и назначение

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля.  Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило,  HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее
Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.

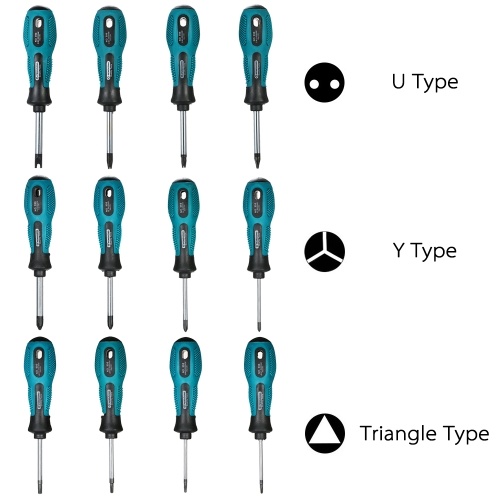

Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Виды отверток и их назначение

Выполняя починку электротехники, работая с деревом или металлом, мастер обязательно извлечет из набора инструментов одну из отверток. Они отличаются размерами и наконечниками, могут иметь дополнительные возможности и особые модификации.

Так какие из них обязательно приобрести для домашнего использования? Рассматриванием одних только фото отверток не обойтись, нужно точно знать, для чего предназначена каждая из них.

Краткое содержимое статьи:

• Как устроен инструмент?
• Где применяется плоский шлиц?
• Когда найдется работа для крестообразного наконечника?
• Универсальный инструмент
• Размер, который имеет значение
• Советы по выбору инструмента
• Фото отверток

Как устроен инструмент?

Конструкция любой отвертки довольно простая: рукоятка, в которой закреплен стержень со шлицом различной конфигурации.

Так как глубина крепления метизов и форма отверстий в их шляпках отличается, под рукой понадобится держать не один вид инструмента.

Ручка, как правило, выполняется из не скользящих материалов и имеет эргономичную вытянутую форму. В некоторых моделях она оснащается индикатором или диэлектрическим покрытием.

Существуют модификации, где ручка способна изгибаться под углом, чтобы можно было вывернуть или вкрутить метиз в труднодоступном месте.

Длина стержня позволяет отворачивать или утапливать шурупы и болты в заготовки и детали на различную глубину.

Шлицевая часть инструмента находится на конце отвертки. Она совпадает с рисками на головке метиза, позволяя надежно захватить его, чтобы вращение было продуктивным. Крестовые насечки на саморезах – это своего рода стандарт, а на шляпке шурупа вариаций гораздо больше.

Именно поэтому наборы отверток покупать целесообразней тем мастерам, которые работают в сфере строительства, отделки и оказания частных ремонтных услуг.

Обычному домашнему мастеру вполне достаточно приобрести основные виды инструмента с двумя-тремя вариациями размера наконечника.

Работать с любой отверткой очень просто: шлиц совмещается с рисками метиза, по часовой стрелке осуществляется выкручивание, а в обратном направлении – вкручивание. Если требуется активировать индикатор, это выполняется нажатием кнопки на ручке.

Где применяется плоский шлиц?

Обычно на рукояти можно увидеть маркировку, в которой скрыт тип шлица. Если производитель указал аббревиатуру SL (slotted) – перед вами отвертка шлицевая плоская.

В среде профессионалов встречается также название «прямошлицевая» или просто «прямая», ее легко узнать по наконечнику в виде плоской лопаточки с небольшим расширением и утолщением у основания.

Ее особенности:

• Шлиц сложно центровать, он нередко соскакивает с риски, особенно у начинающих мастеров;
• Применяется для простейших метизов, имеющих одну продольную насечку;
• Чаще всего востребована при выполнении несложных работ с электроприборами и розетками.

Плоские отвертки для специализированного типа креплений могут дополнительно иметь маркировку с указанием толщины шлица и глубины паза в метизе.

Когда найдется работа для крестообразного наконечника?

За буквами PH или словом Phillips скрываются крестовые отвертки. Выступающие пазы на ее шлице пересекают друг друга под прямым углом. Наконечник имеет форму конуса, что усиливает конструкцию биты. За счет большого числа точек соприкосновения, отвертка с крестообразным шлицем не соскальзывает, как прямая, и вкручивание занимает меньше времени.

Недостаток у такого инструмента один – есть риск сорвать резьбу на метизе, ведь сила прикладывания сосредоточена в узкой области.

Универсальный инструмент

В некоторых наборах инструментов мастеру предлагается отвертка с битами, которые можно комбинировать по необходимости. Рукоятка и стержень один, а вот шлицевую часть легко установить в зависимости от типа рисок на метизе.

Пользоваться таким мультитулом или приобрести определенные узкоспециализированные отвертки, каждый мастер решает сам. Сторонников и противников у обоих типов инструмента достаточно.

Размер, который имеет значение

Крестовые и плоские виды шлицов имеют параметры, которые по-разному маркируются. Размеры отверток помогут определить толщину и ширину наконечника, его габариты.

Крестовые разновидности обозначатся, например, как 0000 – это самая миниатюрная модель для тонких винтов с маленькими шляпками. Их можно встретить в мобильных телефонах, компьютерных деталях, часах. Далее маркировка идет по нарастающей:

• 00;
• 0;
• 1;
• 2;
• 3;
• 4.

Наиболее используемой считается отвертка № 2, а № 4 – незаменима для автомобилистов и мотолюбителей. Прямошлицевые инструменты варьируются по ширине биты до 10 мм, а полная маркировка выглядит примерно так: 0,5 X 4. Значит, при ширине 4 мм наконечник имеет толщину в 0,5 мм.

Советы по выбору инструмента

Вот несколько рекомендаций, которые подскажут, как выбрать отвертку в магазине.

Крестовые модели отверток нередко снабжены магнитом на кончике биты. Это удобная функция, которая позволяет удерживать шуруп, пока его наживляют в отверстие.

Специализированные разновидности оправдывают себя, только если будут иметь частое применение. Например, модификация с гибким валом оправдана среди сборщиков мебели, а диэлектрическую стоит купить, если домашний умелец способен разобраться с проводкой и починкой розетки.

То же самое касается храпового механизма (позволяет прокручивать стержень, пока рукоять плотно зажата в ладони). Для разовых манипуляций хватит бюджетной отвертки без дополнительных функций.

Прямая рукоять не всегда бывает эффективна. Там, где требуется повышенное усилие и большой крутящий момент, поможет инструмент с Т-образной рукояткой.

Если требуется извлечь болт, который заржавел или был покрыт слоем краски, лучше применить ударную разновидность отверток. Они выполнены из прочного сплава, а на ручке имеется дополнительный элемент – наковальня. По ней можно не только ударять вспомогательными инструментами, но и захватить выступающую часть ключом, чтобы увеличить прикладываемую силу.

Желая купить аккумуляторную отвертку, отдавайте предпочтение известным производителям. Иначе ничего кроме разочарования ваш мини-шуруповерт не принесет. Этот инструмент не подходит для крупного ремонта и длительного использования, а также требует частой подзарядки аккумулятора.

Помните, что у каждой отвертки есть свои слабые места. Храповый механизм боится пыли и более крупных абразивных частиц, ударные разновидности неэргономичны, а индикатор часто перегорает и превращает спец гаджет в обычный инструмент.

Выбирайте отвертки тщательно и пользуйтесь ими правильно, тогда можно будет без труда справиться с самым мелким и упрямым болтиком.

Фото отверток

Также рекомендуем просмотреть:

• Как выбрать набор гаечных ключей
• Как пользоваться стуслом
• Набор головок с трещоткой
• Как сделать трубогиб своими руками
• Обзор современных трубных ключей
• Шарнирный вороток
• Как сделать кувалду своими руками
• Виды плашек для нарезания резьбы
• Пистолет для забивания гвоздей
• Как выбрать стамеску
• Какой выбрать напильник
• Труборез для стальных труб
• Как выбрать ножовку по металлу
• Как выбрать ножовку по дереву
• Шестигранные ключи
• Как выбрать хорошие кусачки
• Сантехнический трос для прочистки канализации
• Виды молотков
• Какой колун лучше выбрать
• Как выбрать хороший ручной рубанок
• Отличия между плоскогубцами и пассатижами
• Инструкция как сделать топор своими руками
• Метчики для нарезания резьбы
• Современные бокорезы
• Как выбрать хорошие круглогубцы
• Инструкция как выбрать и применять порошковый огнетушитель
• Как выбрать разводной ключ
