Виды патронов для дрели: Различные типы патронов для аккумуляторных отверток и дрелей

Содержание

Патрон для дрели: разновидности, конструктивные особенности

Знающие мастера используют такой инструмент, как дрель, с патронами следующих типов: ключевые и быстрозажимные. Патрон для дрели – это обязательное устройство, предназначающееся для фиксации сверл и прочих видов насадок для дрели. Крутящий момент от электромотора инструмента передается посредством шестерней на вал патрона, который и приводится во вращение. Рассматриваемое изделия выполняет важную роль, поэтому важно чтобы устройство было надлежащего качества.

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

  • Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
  • Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Быстрозажимной вариант является наиболее комфортным в применении, так как позволяет осуществить замену насадки быстро и без необходимости использования ключа. Для замены требуется только открутить вручную гильзу патрона, после чего установить насадку, а затем зафиксировать ее аналогичным способом. Данный вариант наиболее популярен для использования в аккумуляторных дрелях и шуруповертах.

Существенным недостатком БЗП является ненадежное фиксирование сверл большого диаметра, особенно при изнашивании элементов механизма.

В силу такого существенного недостатка, приходится периодически осуществлять замену такого патрона. Чтобы избежать необходимости частой замены, мастера предпочитают ключевой вид патрона. Такой вид гарантирует надежную фиксацию насадок, в отличие от БЗП.

Недостатком ключевых изделий является только то, что постоянно необходимо использовать специальный ключ, который часто теряется. Чтобы ключ для дрели не потерялся, его рекомендуют фиксировать к кабелю питания инструмента.

Характеристика быстрозажимного патрона дрели позволяет его использовать в инструментах малой мощности. БЗП бывают как с частично пластиковой конструкцией, так и с полностью металлической. Последний вариант более надежен, но при этом часто возникают трудности при его откручивании рукой.

На вопрос о том, какой патрон лучше, нет однозначного ответа, так как каждый выбирает сам для себя, что ему удобней. Если инструментом приходится пользоваться не часто, то удобнее использовать ключевой тип. Если же работы выполняются ежедневно, и планируется использовать только тонкие сверла, то в целях экономии времени и сил лучше взять БЗП.

Конструктивные особенности

Устройство классического патрона для дрели основывается на использовании цангового или кулачкового механизма. Такой тип патронов позволяет зажимать в губках или лепестках своего механизма насадки различных форм: шестигранные, цилиндрические и в форме квадрата. Главными элементами конструкции ключевых патронов являются:

  • Корпус, который имеет форму цилиндра.
  • Гильза, которая вращается на внешней части механизма.
  • Цанга или кулачковый механизм, который находится во внутренней части механизма и представляет собой 3 зажимных лепестка.

Важную роль в цанговом механизме играют лепестки, которые изготавливаются из прочной стали, и имеют абсолютно одинаковую форму. При вращении гильзы происходит одновременное сближение всех трех лепестков. Такой тип фиксации позволяют надежно фиксировать сверла округлой формы, не допуская их проворачивания внутри патрона. Максимальный диаметр хвостовика сверла для ключевого или кулачкового изделия составляет 16 мм. Конечно бываю патроны и под больший диаметр, и с другим типом крепления, но они используются уже на станках, на дрели не ставятся.

Как заменить патрон у дрели своими руками

Замена и разборка патрона на дрель не представляет особой сложности. Первоначально следует выяснить, какой тип изделия используется на инструменте: с конусным соединением или резьбовым. Резьбовое соединение является наиболее сложным, поэтому технология снятия изделия данного типа следующая:

  • Раздвигаются зажимные лепестки.
  • Во внутренней части механизма находится винт под крестообразную отвертку. Если винта нет, то патрон следует попросту скрутить с вала.
  • Осуществить вывинчивание винта, учитывая тот факт, что он имеет левую резьбу.
  • После вывинчивания требуется открутить изделие, и заменить его на новое.

В конструкции большой электрической дрели чаще применяются ключевые патроны с конусным соединением. Как выполняется замена такого типа, узнаем далее.

  • Для начала можно узнать маркировку используемого изделия, после чего приобрести аналогичное.
  • Раздвигаются губки, и выкручивается винт.
  • Берется стандартный молоток, после чего наносятся легкие и резкие удары по тыльной части зажимного устройства, как показано на фото ниже.
  • После каждого удара следует проворачивать устройство по направлению, как показано стрелочкой.

Таким нехитрым способом осуществляется демонтаж изделия. Установка осуществляется гораздо проще, для чего требуется вставить изделие в посадочную часть конусного отверстия, и зафиксировать винтом.

Как осуществляется разборка патрона, можно посмотреть на видео:

Возможные проблемы при работе с патроном

Патроны для дрели представляют собой важную деталь инструмента, поэтому следует знать возможные виды поломок данной детали. К ним относятся:

  • Выпадение детали. Случаи хотя и редки, но возможные для конусных видов патронов. Если изделие слетело с конуса инструмента, то следует ситуацию исправить следующим образом: нагреть изделие в масле до 110 градусов, после чего надеть на конус инструмента. Если данная процедура сложна к исполнению, то следует заменить патрон.
  • Заклинили зажимные губки. При заклинивании губок, что случается достаточно часто, потребуется снять изделие, разобрать его, почистить, смазать, после чего вернуть на место. Данные действия описаны в видеоролике.
  • Биение. В случае возникновения биения рекомендуется попытаться отыскать причину. Если же причину установить не представляется возможным, то устройство подлежит замене.

Интервал и необходимость замены патрона, зависит от разных причин. Сильно влияют: особенности эксплуатации, качество самого патрона, манера работы с инструментом. Если возникшую неполадку не удается обнаружить или устранить, то лучше всего приобрести новое изделие.

Патроны дрелей шуруповертов. | Специнструменты

Купить патрон для дрели и шуруповерта

Используя в работе дрель или шуруповерт, мастера часто сталкиваются с проблемой выхода из строя патрона. Если сверло начало водить из стороны в сторону, значит, пора менять патрон. Причин неисправности может быть несколько. Первая причина состоит в изнашивании кулачков патрона, что приводит к трудностям в закреплении сверла. А вторая причина - трещина в результате падения инструмента. В таком случае патрон нужно менять.

Купить патрон нужной модификации поможет маркировка. Ведь нужно учитывать минимальный и максимальный размер хвостовика используемого сверла, тип патрона и тип соединения (конусное или резьбовое). Со временем маркировка может стереться и тогда только визуально можно определить нужный вам патрон, показав его продавцу. Существует 3 основных вида патронов: быстрозажимные, патроны под ключ и мини-патроны для дрелей и шуруповертов.

Быстрозажимные патроны очень удобны в работе благодаря быстрой замене сверла, не прибегая к помощи ключа. Конструкция быстрозажимного патрона состоит из рифленой металлической гильзы и блокирующего шпинделя. Ломаться практически нечему, но есть один недостаток у этой системы. При длительной эксплуатации такой патрон непрочно зажимает сверло, что приводит к  проворачиванию сверла с круглым хвостовиком. В таком случае нужно просто купить новый самозажимной патрон и использовать дальше шуруповерт или дрель.

Патроны под ключ пользуются гораздо большей популярностью у мастеров, чем самозажимные и вот почему: зажать сверло или фрезу можно очень крепко и никаких тебе проворачиваний. Единственный минус - это потеря ключа. Но этот недостаток легко исправить, примотав его изолентой к шнуру и все - проблема решена. Ключ всегда под рукой и заменить сверло можно в любой момент.

Достаточно широко используют мастера и мини-патроны для дрели. В основном, они нужны для гравировальных машинок или мини-дрелей. Маленький размер патрона позволяет выполнять все тонкие работы в ювелирном деле или радиотехнике. Наш интернет-магазин предоставляет самые ходовые модели патронов на дрели и шуруповерты.

Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно



Всех пользователей дрелей рано или поздно касаются такие вопросы, связанные со сверлильным патроном:

  • какое максимальное по диаметру хвостовика сверло он может зажать
  • какое минимальное по диаметру хвостовика сверло он может зажать
  • какое у него посадочное место

Первый и второй пункты будут интересовать при необходимости использовать сверла или насадки тех или иных диаметров. А третий — при возникновении потребности в замене патрона.

Блок: 1/4 | Кол-во символов: 436
Источник: http://instrument-tehnika.ru/patrony-sverlilnye-dlya-dreli-razmery/

Разделы статьи

Для чего нужен?

Патрон для дрели – важная деталь, которая отвечает за надежный крепеж оснастки. Его конструкция устроена таким образом, чтобы держать сверло плотно, не отпуская его даже при высоком вращающем моменте. Патрон можно использовать, чтобы вращать отвертку или любое другое приспособление.

Элемент с ключом предполагает, что для замены используется дополнительный компонент. Ключ изготавливается в T-образной форме, он находится рядом с патроном. Когда повернут, двигает шестерню, что заставляет воротник вращаться вокруг замка, отвечающего за открытие или закрытие.

Иногда в конструкции патрона пользователь поворачивает втулку в конце сверла, чтобы раскрыть и закрыть кулачки замка. Такое крепление лучше удерживает рабочий инструмент, его легко затянуть вручную, прилагая меньше сил.

На некоторых замках в конструкции патрона количество кулачков доходит до шести, и чем их больше, тем плотнее сидит на своем месте сверло. Из них 4 необходимы для удержания квадратной биты. Если инструмент используется для решения домашних задач, тогда кулачка 3, и они самоцентрирующиеся.

Блок: 2/7 | Кол-во символов: 1449
Источник: https://stroy-podskazka. ru/drel/vse-o-patronah/

Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

  • 6 мм
  • 6,35 мм
  • 6,5 мм
  • 10 мм
  • 13 мм
  • 16 мм

При этом первые три размера — это очень большая редкость. Остальные диаметры встречаются гораздо чаще.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении.

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой.

Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Блок: 2/4 | Кол-во символов: 1415
Источник: http://instrument-tehnika.ru/patrony-sverlilnye-dlya-dreli-razmery/

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

  • Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
  • Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Быстрозажимной вариант является наиболее комфортным в применении, так как позволяет осуществить замену насадки быстро и без необходимости использования ключа. Для замены требуется только открутить вручную гильзу патрона, после чего установить насадку, а затем зафиксировать ее аналогичным способом. Данный вариант наиболее популярен для использования в аккумуляторных дрелях и шуруповертах.

Существенным недостатком БЗП является ненадежное фиксирование сверл большого диаметра, особенно при изнашивании элементов механизма.

В силу такого существенного недостатка, приходится периодически осуществлять замену такого патрона. Чтобы избежать необходимости частой замены, мастера предпочитают ключевой вид патрона. Такой вид гарантирует надежную фиксацию насадок, в отличие от БЗП.

Недостатком ключевых изделий является только то, что постоянно необходимо использовать специальный ключ, который часто теряется. Чтобы ключ для дрели не потерялся, его рекомендуют фиксировать к кабелю питания инструмента.

Характеристика быстрозажимного патрона дрели позволяет его использовать в инструментах малой мощности. БЗП бывают как с частично пластиковой конструкцией, так и с полностью металлической. Последний вариант более надежен, но при этом часто возникают трудности при его откручивании рукой.

На вопрос о том, какой патрон лучше, нет однозначного ответа, так как каждый выбирает сам для себя, что ему удобней. Если инструментом приходится пользоваться не часто, то удобнее использовать ключевой тип. Если же работы выполняются ежедневно, и планируется использовать только тонкие сверла, то в целях экономии времени и сил лучше взять БЗП.

Блок: 2/5 | Кол-во символов: 2349
Источник: https://InstrumentyvDom. ru/rashodniki/patron-dlya-dreli

Виды патронов

Дрели бывают различных видов и классов. Однако, все они обладают примерно схожими базовыми элементами. В отношении патронов принято различать их по способу крепления к инструменту. Также существует классификация по принципу осуществления зажима.

Итак, существуют следующие разновидности этого элемента:

  • патрон для дрели быстрозажимной;
  • ключевой;
  • зубчато-венцового зажима.

Последний вид не столь распространен, как предыдущие два и схож по своему принципу с ключевым. У каждого из представленных видов есть свои положительные свойства и недостатки, которые обуславливают выбор при проведении конкретного вида работ.

Патрон самозажимной для дрели (его еще называют быстрозажимным), является крайне распространенным. Он обеспечивает оперативность проведения работ, а также уменьшает степень травмоопасности, так как не имеет зубьев. Зажим патрона и его разжатие осуществляются при помощи давления ладони.

В плюсам такого вида, пожалуй, стоит отнести следующие особенности:

  • не требует применение ключей;
  • не имеет травмоопасных зубцов.

К недостаткам же быстрозажимного патрона относятся  следующие характеристики:

  • более дорогая стоимость по сравнению с ключевыми аналогами;
  • недолговечность.

Самозажимной патрон при длительном использовании и частой смене сверл перестает со временем их крепко удерживать. Они начинают “гулять”, и  работа таким инструментом становится крайне небезопасной и неэффективной. Особенно это заметно при использовании сверл большого диаметра.

Не менее распространенным зажимом, является ключевой. Он затягивается при помощи отдельного ключа. При этом зажим является весьма и весьма крепким. В сравнении с аналогами быстрозажимного типа, продается значительно дешевле.

К плюсам этого вида можно отнести:

  • долговечность;
  • надежность крепления.

Среди недостатков ключевого патрона выделяются:

  • дополнительные затраты времени на смену сверла;
  • неудобство использования ключа (это отдельный элемент, которому свойственно теряться).

Однако, если прикрепить его к шнуру дрели, то он будет всегда под рукой, и время на поиски тратить не придется.

Отдельно стоит отметить патрон для мини дрели. Такой элемент позволяет использовать крайне тонкие сверла диаметром от одной десятой до полмиллиметра. Ими делаются отверстия в микросхемах и ювелирных изделиях, где важна точность и аккуратность.

Блок: 2/4 | Кол-во символов: 2295
Источник: http://themechanic.ru/patron-dlya-dreli

Как выбрать патрон?

Выбор наиболее подходящего элемента должен основываться на характере проводимой работы и задач, которые являются приоритетными.

Так если, важно провести работу быстро при частой замене сверла, выбор лучше остановить на быстрозажимном типе. Если оперативность не является ключевым фактором, то самым оптимальным вариантом во всех отношениях станет ключевой механизм.

Блок: 3/4 | Кол-во символов: 383
Источник: http://themechanic.ru/patron-dlya-dreli

Подробнее о конструкции ключевого патрона на дрель

Конструкция зажимного приспособления патрона имеет простое и незамысловатое устройство. При выходе из строя внутренних деталей, что зачастую случается при отсутствии внесения смазочных материалов, весь патрон подлежит ремонту или замене. Ниже представлена схема конструкции БЗП.

Устройство патрона дрели

Цанговая или кулачковая конструкция патронов является наиболее эффективной, что позволяет использовать исполнительный орган для фиксации насадок не только с цилиндрическими хвостовиками, но и шестигранными. Цанговые патроны под дрели состоят из следующих конструктивных элементов:

  1. Корпус в виде цилиндра, который имеет конусообразную форму
  2. Зажимная муфта или гильза, которая вращается на внешней поверхности
  3. Внутри установлен кулачковый механизм, состоящий из трех кулачков или цанг, которые перемещаются по резьбе. Сжатие или сведение кулачков друг с другом в одной точке осуществляется за счет конусообразной форме расположения этих элементов

Кулачки изготавливаются из закаленной стали (прошедшей термическую обработку). В действие кулачки приводятся за счет перемещения наружной зажимной муфты. На патронах для механических дрелей схождение кулачков обеспечивалось за счет регулировочного колеса.

По аналогичному принципу работают БЗП и ключевые типы оснастки, которые применяются для закрепления в электроинструментах сверл, фрез, коронок, полировочных насадок и т.п.

Блок: 5/10 | Кол-во символов: 1423
Источник: https://moiinstrumentu.ru/kakimi-byvajut-patrony-na-dreli-i-kak-oni-snimajutsja-i-razbirajutsja-samostojatelno.html

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

  • 1/4″
  • 3/8″
  • 5/8″
  • 1/2″

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

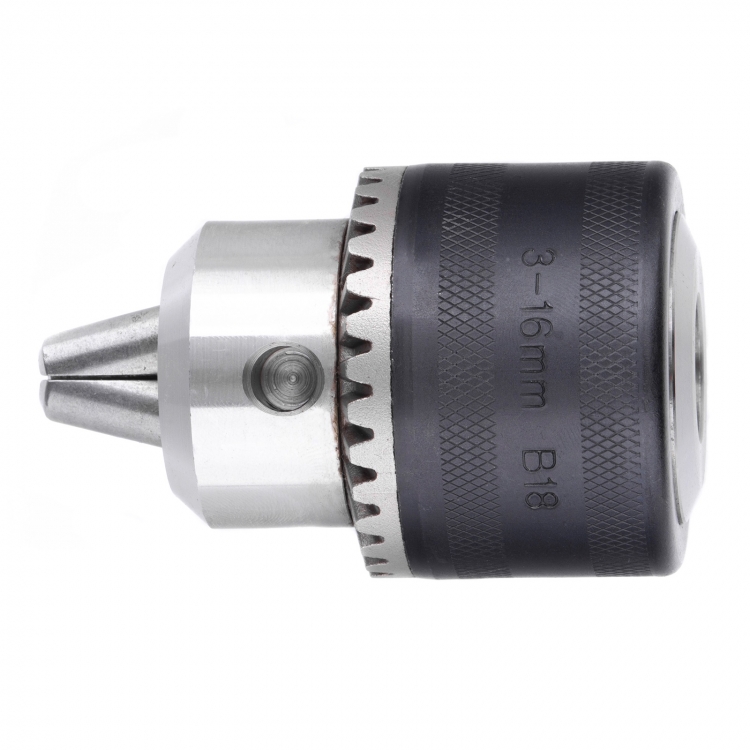

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадкаКонусный патрон с маркировкой 3-13 мм В16



Блок: 4/4 | Кол-во символов: 1358
Источник: http://instrument-tehnika. ru/patrony-sverlilnye-dlya-dreli-razmery/

Учимся снимать резьбовые патроны с дрелей и шуруповертов важные нюансы

Сначала надо отметить, что по типу фиксации рассматриваемых элементов на валу электроинструментов, они классифицируются на резьбовые и конусные. Резьбовые более популярны, однако надежными считаются конусные устройства. Конусные крепления используются на дрелях и сверлильных станках.

Если на дрели стоит патрон резьбового типа, то снять его не составит труда, если знать одну главную особенность. Перед тем, как снимать патрон с дрели, следует знать о том, что завинчивается он нестандартным способом. Чтобы снять такой элемент с дрели или шуруповерта, понадобится действовать по следующей инструкции:

  1. Максимально разжать губки, чтобы открылся доступ к внутренней части элемента
  2. Внутри расположен фиксирующий винт. Этот винт имеет нестандартную резьбу — левую. Для его вывинчивания нужно прикладывать усилие не в правую, а левую сторону
  3. Винты имеют разную конструкцию шляпки, поэтому чтобы узнать, какой отверткой нужно его выкручивать, следует подсветить и посмотреть внутрь устройства
  4. Если вывинчивается устройство с шуруповерта, то здесь очень важно перевести трещотку или регулятор усилие на максимальный режим. Если этого не сделать, то скрутить с вала патрон не удастся. Однако это касается шуруповертов
  5. После вывинчивания винта, остается скрутить патрон с дрели. Он вывинчивается в левую сторону (т.е. нормально)

Если внутри патрона дрели нет фиксирующего винта, то для демонтажа детали, необходимо просто скрутить деталь с вала. Для этого понадобится рожковый ключ на «14», а также трубный ключ, и приложить немного физических усилий. Рожковым ключом фиксируется вал между корпусом инструмента и патроном, а трубным инструментом вращается сам скручиваемый элемент в правую сторону.

При проведении работ рекомендуется воспользоваться смазкой WD-40. Такими способами снимаются устройства на многих дрелях и шуруповертах. Однако есть исполнительные органы, которые имеют конусную конструкцию соединений. Как снимаются устройства конусного типа, рассмотрим далее.

Блок: 6/10 | Кол-во символов: 2042
Источник: https://moiinstrumentu. ru/kakimi-byvajut-patrony-na-dreli-i-kak-oni-snimajutsja-i-razbirajutsja-samostojatelno.html

Советы по эксплуатации

Во процессе эксплуатации нередко случаются поломки, к примеру, у конусных видов могут выпадать детали. Если элемент слетел с инструмента, то можно легко поправить ситуацию. Для этого его потребуется нагреть в масле до температуры 110 С. После этого надевают на конус.

При заклинивании зажимных лепестков от пользователя потребуется снять патрон, разобрать его, почистить и хорошо смазать.

А вот в случае появления биения лучше заменить деталь на новую, чем искать причину поломки, поскольку зачастую восстановить прежнюю функциональность не представляется возможным.

Стоит помнить, что от пользователя зависит, как долго прослужит патрон.

Кроме того, играет роль:

  • качество;
  • особенности эксплуатации;
  • как работает пользователь с инструментом.

Блок: 7/7 | Кол-во символов: 979
Источник: https://stroy-podskazka. ru/drel/vse-o-patronah/

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком. Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель.

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу. Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена.

Блок: 6/7 | Кол-во символов: 1256
Источник: https://stroy-podskazka.ru/drel/vse-o-patronah/

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

  1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
  2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
  3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

  1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
  2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
  3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
  4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
  5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Блок: 7/10 | Кол-во символов: 2033
Источник: https://moiinstrumentu.ru/kakimi-byvajut-patrony-na-dreli-i-kak-oni-snimajutsja-i-razbirajutsja-samostojatelno.html

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

  1. Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
  2. Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
  3. После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
  4. Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
  5. Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
  6. Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

  1. Свести губки внутрь детали
  2. Поместить инструмент на ровной поверхности (на столе)
  3. К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
  4. К пенополистиролу прижать отрезок плотного материала — доску или металл
  5. На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
  6. Плотно прижать конструкцию к патрону, и нажать кнопку пуск
  7. Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

Блок: 8/10 | Кол-во символов: 2846
Источник: https://moiinstrumentu. ru/kakimi-byvajut-patrony-na-dreli-i-kak-oni-snimajutsja-i-razbirajutsja-samostojatelno.html

Как разобрать патрон быстрозажимного типа

В процессе эксплуатации таких электроинструментов, как дрели и шуруповерты, часто возникают неисправности быстрозажимных патронов. Не торопитесь покупать новые механизмы, так как старые можно попытаться отремонтировать. Для этого оснастку следует снять с электроинструмента, о чем упоминалось выше.

После этого, чтобы попытаться отремонтировать деталь, следует ее разобраться. Принцип разборки простой, и основывается на выбивании внутреннего механизма. Более подробно о том, как разобрать патрон быстрозажимного типа, описано в видеоматериале.

Блок: 9/10 | Кол-во символов: 588
Источник: https://moiinstrumentu.ru/kakimi-byvajut-patrony-na-dreli-i-kak-oni-snimajutsja-i-razbirajutsja-samostojatelno. html

Кол-во блоков: 15 | Общее кол-во символов: 20852
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://InstrumentyvDom.ru/rashodniki/patron-dlya-dreli: использовано 1 блоков из 5, кол-во символов 2349 (11%)
  2. https://moiinstrumentu.ru/kakimi-byvajut-patrony-na-dreli-i-kak-oni-snimajutsja-i-razbirajutsja-samostojatelno.html: использовано 5 блоков из 10, кол-во символов 8932 (43%)
  3. https://stroy-podskazka.ru/drel/vse-o-patronah/: использовано 3 блоков из 7, кол-во символов 3684 (18%)
  4. http://instrument-tehnika.ru/patrony-sverlilnye-dlya-dreli-razmery/: использовано 3 блоков из 4, кол-во символов 3209 (15%)
  5. http://themechanic.ru/patron-dlya-dreli: использовано 2 блоков из 4, кол-во символов 2678 (13%)

Аккумуляторная дрель "Калибр ДА-14,4-2" (съемный патрон,Li-ion аккумулятор 2,0 Ач)

Код товара: 172530

В наличии до 20 шт.

Производитель:

Калибр

Тип инструмента:

безударная дрель-шуруповерт

Тип патрона:

съемный

Питание:

от аккумулятора

Тип аккумулятора:

Li-ion

Емкость аккумулятора:

2. 0 А/ч

Напряжение аккумулятора:

14,4 В

Время зарядки:

60 мин

Диаметр зажимаемого сверла:

0.8 - 10 мм

Максимальный крутящий момент:

25 н·м

Число ступеней регулировки предельного момента затяжки:

18

Максимальный диаметр сверления (дерево):

26 мм

Максимальный диаметр сверления (металл):

10 мм

Число оборотов холостого хода:

- 1-й диапазон скорости ("L")

0-400 об/мин

- 2-й диапазон скорости ("Н")

0-1400 об/мин

Класс безопасности (ГОСТ Р МЭК 60745-1-2011):

II

Реверс:

есть

Подсветка:

есть

Гарантия:

12 мес

  Ручная аккумуляторная дрель (сверлильная машина,) Калибр ДА-14,4-2 предназначена для сверления отверстий в цветных и чёрных металлах, пластмассах, дереве ДСП и откручивания/закручивания различного вида крепежа.

  Модель комплектуется быстрозажимным, быстросъёмным патроном, крепящемся на шпиндель подпружиненной муфтой со стальными шариками. Шпиндель имеет внутренний, шестигранный, стандартный (1/4’’) держатель бит с магнитом. Такая конструкция позволяет быстро переходить от одного вида работы к другому (сверление - работа с крепежом), а также упрощает замену бит в держателе шпинделя.

Вес (брутто/нетто): 2,2/1,5 кг

Как снять патрон с дрели - инструкция для быстрозажимного и ключевого патрона

Дрель в том или ином варианте – обычная, с ударным механизмом, микро-дрель (бормашина) – знакома почти всем. При ее нормальной работе пользователи не задумываются о том, как работает устройство и на какие детали разбирается. А вот в случае поломки приходится узнавать, что и как называется и как это что-то снять для замены или ремонта.

Не будем здесь говорить о привычном методе действий под названием «научный тык», а обратимся к пункту рекомендаций «Если все это не помогло, прочтите наконец инструкцию».

Содержание статьи

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

  • электродвигателя, создающего движение вращения;
  • механизма, передающего это вращение к зажимному устройству;
  • и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.



Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

  1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
  2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно — как снять патрон с дрели Интерскол.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

  1. Губки сводятся внутрь патрона.
  2. К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
  3. Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой. При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Заключение

Несмотря на разнообразие моделей сверлильной и сверлильно-ударной техники ручного типа, замена или обслуживание патрона не представляют особых затруднений. Делая это периодически при появлении биений, плохом удержании сверла или других проблемах, Вы значительно продлите срок жизни своего инструмента.

Патроны для сверл с ключом - с резьбой или конусом

Добавить в корзину

Сверлильные патроны VME для тяжелых условий эксплуатации с коническим креплением Jacobs

Heavy Duty, Premium Quality Import - с ключом.
Эти патроны для фрезерных станков устанавливаются на конус Jacobs с наружной резьбой шпинделя или оправки сверлильного патрона.
Внешний вид может отличаться от фотографии (у некоторых есть черные полосы, у некоторых нет).

Для получения дополнительной информации о патронах, оправках и размерах конусов Морзе или Якобса посетите нашу страницу Крепление сверлильного патрона , которую также можно найти в разделе «Справочник по металлообработке» на этом веб-сайте.

Перейдите по этой ссылке, чтобы увидеть оправки сверлильного патрона для сверлильных патронов с конической задней частью Jacobs.

Количество Цена Модель Описание Вместимость Конус назад

16 долларов. 50 DCP-1
Детали
Сверлильный патрон 1 / 64-1 / 4 дюйма, крепление 1JT 1 / 64-1 / 4 дюйма 1 Конус Якобса

$ 16,50 DCP-2
Детали
Сверлильный патрон 1 / 32-3 / 8 ", крепление 2JT 1 / 32-3 / 8" Конус 2 Якобса

$ 19,75 DCP-3
Детали
Сверлильный патрон 1 / 32-1 / 2 "для тяжелых условий эксплуатации, 33JT Крепление WT: 1850-26 1 / 32-1 / 2" 33 Конус Якобса

$ 1. 35 DCP-KEY3
Детали
Запасной ключ для сверлильного патрона DCP-3 -

$ 28.00 DCP-3A
Подробности
Сверлильный патрон 1 / 32-1 / 2 ", крепление 6JT, 1850-6001 1 / 32-1 / 2" Конус Якобса 6

$ 36.00 DCP-4
Детали
Сверлильный патрон 1/8 "-5/8" для тяжелых условий эксплуатации, крепление 3JT 1/8 "-5/8" Конус 3 Якобса

44 руб. 50 DCP-6
Детали
3/16 "-3/4" Сверлильный патрон для тяжелых условий эксплуатации, крепление 3JT 3/16 "-3/4" Конус 3 Якобса

$ 82,50 DCP-64
Детали
3/16 "-3/4" Сверлильный патрон для тяжелых условий эксплуатации, крепление 4JT 3/16 "-3/4" Конус Якобса 4

$ 119,50 DCP-20
Детали
3/16 "-1" Сверлильный патрон для тяжелых условий эксплуатации, крепление 5JT 3/16 "-1" Конус Якобса 5

Добавить в корзину

Добавить в корзину

Крепление к резьбе Сверлильный патрон с ключом

Сверлильные патроны с резьбовым креплением, со шпонкой.

Модели DCT-30598 и DCT-2420 двусторонние.
Эти патроны используются в основном на переносных электродрели для тяжелых условий эксплуатации .
Для более легких переносных сверлильных патронов см. Наш список патронов Jacobs Hand Tite .

Для получения дополнительной информации о патронах, оправках и размерах конусов Морзе или Якобса посетите наш Крепление сверлильного патрона Страница , которую также можно найти в нашем «Справочник по металлообработке» раздел этого сайта.

Перейдите по этой ссылке, чтобы увидеть оправки сверлильного патрона для сверлильных патронов с конической задней частью Jacobs.

Количество Цена Модель Описание Резьба Вместимость Марка

$ 26,35 JAC-30598
Детали
1/2 "сверлильный патрон Jacobs, реверсивный, 3/8" -24 Thd Mt 3 / 8-24 1 / 16–1 / 2 Якобс

22 руб. 50 DCT-2420
Детали
Сверлильный патрон 1/2 ", реверсивный, крепление с резьбой 1/2" -20 1 / 2-20 1 / 16–1 / 2 VME

Добавить в корзину

Добавить в корзину

Добавить в корзину

Добавить в корзину

Добавить в корзину

Добавить в корзину

Добавить в корзину

Набор сверлильных прессов

Мы временно удалили эти предметы из нашего каталога, пока мы реорганизуем наш инвентарь.
Сэкономьте на нашем ассортименте популярных принадлежностей для сверлильных станков.
В комплекте:
Сверлильный патрон модели DCP-3 - диаметр 1/2 дюйма с конической задней частью 33 Якобса.
Модель VS-P250 - тиски для сверлильного станка шириной 2-1 / 2 дюйма.
Модель BSBR-29 - Набор сверл Brite Jobber из быстрорежущей стали 1/16 "- 1/2".
Количество Цена Модель Описание
Нет в наличии
76 долларов.00 ST-DRILL
Детали
Набор сверлильных прессов: патрон DCP-3, тиски VS-P250 и набор сверл DSBR-29

Добавить в корзину

Добавить в корзину

Что такое патрон и как он работает?

Актуальные цены на ручные дрели
Патрон - это механизм, с помощью которого сверло крепится к сверлу или скобе. На ручных дрелях и скобах можно найти несколько типов патронов.

Наиболее распространенными примерами из них являются: патроны с разъемной рамой, двухкулачковые патроны, трехкулачковые патроны и четырехкулачковые патроны.

Как работает патрон?

2-кулачковые, 3-кулачковые и 4-кулачковые патроны работают по одному и тому же принципу. Корпус патрона позиционирует и направляет движение кулачков при их сведении или разделении.

Гильза, или, как ее еще называют, оболочка, вращается вокруг корпуса патрона.

При повороте гильзы или оболочки поворачивается и кольцевая гайка. Зубья кольцевой гайки сцепляются с зубьями на кулачках, поэтому при повороте кольцевой гайки кулачки перемещаются вперед и вместе (направление зеленых стрелок) или назад и в стороны, направляемые корпусом патрона.
Кулачки 2-х, 3-х и 4-х кулачковых патронов разделяются или сводятся вместе поворотом корпуса с внешней стороны патрона.

Если посмотреть на кулачки патрона, то если гильза вращается по часовой стрелке, то челюсти сводятся вместе, зажимая сверло на месте, а вращение гильзы против часовой стрелки высвобождает сверло, раздвигая челюсти.

Некоторые патроны требуют использования ключа для поворота втулки; они называются патронами с шпонкой. Однако в большинстве ручных дрелей и скоб используется патрон без ключа, в котором гильза или кожух затягивается вручную.
Преимущество наличия патрона с шпонкой на ручном сверле или скобе заключается в том, что ключ позволяет приложить больший крутящий момент к патрону, плотно зажимая губки и обеспечивая более прочный захват сверла, уменьшая вероятность его проскальзывания в сверле. Чак.

Однако вы должны иметь место для хранения ключа патрона, поскольку они не могут храниться на сверле. Если ключ патрона отделен от сверла, они часто могут быть потеряны или оставлены отдельно от сверла, когда они вам понадобятся.

Типы патронов

Патроны с разъемной рамой

Патрон с разъемной рамой обычно встречается только на старых ручных распорках, так как это самая простая конструкция патрона. Рама скобы делится пополам в точке, где удерживается сверло, и используется винт с накатанной головкой или барашковая гайка, чтобы затянуть патрон вокруг сверла.

Когда барашковая гайка затягивается, две половинки патрона разъемной рамы сводятся вместе, стягивая их вокруг сверла.
Патроны с разъемной рамой предназначены для использования со сверлами с квадратным хвостовиком. Это связано с тем, что квадратный вырез в разрезной раме обеспечивает превосходный захват битов с квадратным хвостовиком, но не обеспечивает достаточного захвата круглого хвостовика.

2 кулачковые патроны

Двухкулачковый патрон имеет две кулачки, которые при соединении имеют квадратную выемку, аналогичную форме патрона с разъемной рамой.

Как и патроны с разъемной рамой, они предназначены для использования со сверлами с квадратным хвостовиком.

Патроны 3 кулачка

3-х кулачковые патроны являются наиболее распространенным типом патронов для ручных дрелей. Они предназначены для надежной фиксации сверл с круглым и шестигранным хвостовиком.

Патроны 4 кулачка

Преимущество четырехкулачкового патрона заключается в том, что он может удерживать сверла с круглым и квадратным хвостовиком.

Что означает емкость или размер патрона?

Под вместимостью или размером патрона понимается максимальный размер сверла, которое он может удерживать.Таким образом, скоба с зажимным патроном на 13 мм (1/2 ″) может закрепить сверло с максимальным размером хвостовика 13 мм (1/2 ″).

Что такое самоцентрирующийся патрон?

Самоцентрирующийся патрон означает, что все кулачки внутри патрона сводятся вместе с одинаковой скоростью.

Когда кулачки сверла затягиваются, оно будет удерживаться в центре патрона, а не вне центра.Все патроны, которые используются на скобах и ручных дрелях, являются самоцентрирующимися.

Различные размеры патрона портативной электрической дрели: какой размер вам нужен?

Переносная электродрель - один из инструментов, без которого я не могу жить. И я уверен, что вы согласитесь со мной в этом. В мастерской это один из наиболее часто используемых инструментов благодаря простоте и эффективности использования. Этот аксессуар заменил ручные дрели.

Переносная электродрель имеет патроны разных размеров. Размер патрона определяет мощность и скорость сверла. Патрон - это максимальный диаметр, который может поместиться в хвостовик сверла.

Переносной патрон для электродрелей имеет три (3) размера: ¼ ”, 3/8” и ½ ”.

Как известно, скорость сверла, размер патрона и мощность, которую может выдать сверло, имеют прямую связь. Это означает, что если размер патрона вашего сверла дюйма, он имеет более высокую скорость или об / мин, чем размер ½ дюйма, но патрон 1/2 дюйма имеет большую мощность, которую он может передать для просверливания отверстия, чем дюйма.Это преимущество различных размеров патронов - можно пожертвовать скоростью, чтобы сверло могло выдавать больше мощности.

Если вы думаете о патроне 3/8 дюйма, что ж, он мощнее сверла and дюйма и имеет более высокую скорость, чем ½ дюйма, и поэтому сверло с патроном размером 3/8 дюйма обычно использовал.

При сверлении стали или дерева размеры сверла должны быть такими:

В некоторых случаях требуется просверливание отверстий в стали.При сверлении отверстия в этом материале сверла обычно рассчитаны на работу с указанным размером. Чтобы проделать отверстие диаметром до ¼ дюйма, вам понадобится сверло диаметром ¼ дюйма и сверла 3/8 дюйма и ½ дюйма для соответствующих размеров.

Но при работе с деревом эти границы можно переступить. Сверла с крупногабаритными фрезами можно приобрести в местном хозяйственном магазине. Этот вид сверл дает уменьшенные хвостовики диаметром ¼ дюйма, что позволяет использовать их с инструментами диаметром дюйма. Отверстия диаметром до 1 дюйма можно просверлить в мягкой древесине с помощью сверла ¼ дюйма, оснащенного лопаткой или коронкой, как ее обычно называют.Для древесины твердых пород предел составляет около 1 дюйма с сверлом ¼ дюйма и 1 ½ дюйма с сверлом ½ дюйма. Кольцевая пила, позволяющая вырезать большие отверстия диаметром до 2 ½ дюйма. Для универсального использования, вероятно, лучше всего подойдет сверло 3/8 дюйма.

Какой размер патрона вам нужен

Я потерял свой патронный ключ! Что мне делать? Это обычное обстоятельство при работе дрелью. Это неприятная ситуация, потому что это может остановить работу из-за того, что вы не можете изменить бит. Если вы потеряли ключ патрона дрели и единственное решение - купить новое сверло, убедитесь, что вы выбрали правильный размер, чтобы не пришлось возвращаться в строительный магазин.

Как уже упоминалось выше, электродрели имеют патроны размером ¼ дюйма, 3/8 дюйма и ½ дюйма. Если вы хотите приобрести прочное и мощное сверло, которое будет служить вам долгое время, сверло с патроном ½ дюйма справится с тяжелой работой. Патрон 3/8 дюйма будет работать только с обычным и менее мощным патроном, а патрон того же размера не сможет выдержать немного больше 3/8 дюйма. Если вы планируете приобрести мощную дрель, выберите патрон ½ дюйма. Как правило, чем больше размер, тем больше хвостовик.

Сегодня вы можете найти сверла с быстрозажимным патроном, который упрощает замену сверла без использования другого инструмента (ключа). Большинство покупателей ищут сверла с быстрозажимным патроном, когда посещают местный строительный магазин. Сверло с быстрозажимным патроном намного удобнее и проще в использовании, и вы не потеряете ключ.

Где можно использовать переносную электрическую дрель?

В зависимости от области применения переносная электродрель может оснащаться насадкой. Сверло можно использовать для шлифования, полировки, заворачивания винтов и шлифования. Сверло также можно использовать для придания формы дереву с помощью цилиндрического формовочного инструмента или вращающегося рашпиля.

Одно из распространенных применений переносной электродрели - просверлить отверстие с вставкой сверла. Некоторые из сверл, которые можно использовать, - это зенковка, сверло для завинчивания винтов, комбинация сопряжения винта, ротационные напильники и рашпили. Напоминаем: при сверлении стали максимальный размер сверла, который можно использовать для патрона, должен быть пределом.

Другие насадки для сверл включают шлифовальный барабан, шлифовальный диск и проволочную щетку, кольцевую пилу. Насадка для барабана идеально подходит для контурных, круговых и прямых пропилов.

Если вы вставляете кольцевую пилу с раструбом или кольцевую фрезу, которая представляет собой пильный диск кольцевой формы, идеально подходит для просверливания отверстия в пиломатериале. Для сверления по стали можно использовать другие разновидности кольцевых пил.

Если вы сверляете в правой части или в труднодоступных местах, угловая насадка - еще один адаптер, который вы можете использовать.Эта насадка отлично работает, когда вы не видите, где сверляете.

Вы также можете использовать крепежную втулку для завинчивания; У этой насадки есть одно простое применение - она ​​надевается на головку винта, что помогает удерживать наконечник на месте над головкой винта, чтобы предотвратить соскальзывание.

В заключение

Размер патрона - это максимальный диаметр хвостовика, на котором держится патрон. При покупке переносной электродрели следует уделить должное внимание размеру патрона, чтобы избежать хлопот с покупкой нового.Выбор подходящего размера патрона может быть большим преимуществом.

Как известно, патрон 3/8 дюйма используется для меньшего долота, а 1/2 дюйма - для более крупного. Если работа требует большей мощности, для ее выполнения необходимо использовать патрон ½ дюйма.

Помимо размера патрона, также важно учитывать мощность. Если патрон будет охватывать сверло, то понятно, что сверло должно соответствовать как размеру, так и мощности патрона.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине - «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата. на имя и адрес продавца.Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона. Информированные граждане - фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Что означает размер патрона для сверла?

Когда вы выбираете сверло, вам придется сделать несколько вариантов.Например, вам придется выбирать между сетевой и электрической дрелью.

Но одним из наиболее важных вариантов является размер патрона, который вы будете использовать. Это может сильно повлиять на то, как вы сможете использовать дрель. Но что означает размер патрона для сверла и почему это измерение так важно?

Размер патрона относится к максимальному размеру сверла, которое вы можете вставить в сверло. Как правило, чем больше патрон, тем больше бит, которую вы можете использовать.Размер требуемого патрона часто зависит от цели, для которой вы хотите его использовать. Наиболее распространенные размеры - 1/4 дюйма, 3/8 дюйма и 1/2 дюйма.

Выбор правильного размера патрона будет важным моментом, когда вы пытаетесь найти правильное сверло. Чтобы упростить эту задачу, давайте рассмотрим некоторые моменты, которые вам необходимо учесть.

Стандартные размеры патрона

Есть несколько стандартных размеров патрона для дрели. Тот, который вы выберете, часто будет зависеть от того, как вы хотите использовать дрель.

Первый стандартный размер - 10 мм или 3/8 дюйма. Они будут удерживать меньшую коронку и, как правило, будут менее мощными, чем те, у которых патрон большего размера. Чтобы это компенсировать, они, как правило, более доступны по цене, чем другие сверла.

Следующий стандартный размер - 13 мм или 1/2 дюйма. Это, как правило, более крупные и профессиональные сверла. Это может означать, что они подойдут для более широкого круга проектов. Однако они также будут дороже.

Размер патрона соответствует размеру хвостовика.Это размер сверла, измеренный по диаметру. Если вы используете шестигранную коронку, вам нужно убедиться, что вы используете плоские секции для измерения расстояния. Чтобы упростить задачу, у большинства битов размер хвостовика указан на упаковке.

Тип размера патрона, который вы выбираете, будет зависеть от типа проекта, который вы хотите выполнить. Если он вам нужен для случайной работы по дому, подойдет модель меньшего размера 3/8 дюйма. Но если вы профессионал и хотите использовать его для работы, лучше всего выбрать модель ½ дюйма, чтобы вы были готовы взять на себя целый ряд задач.

Долговечность патрона

Размер патрона - не единственное, о чем вам нужно подумать. Вы также должны учитывать, насколько он будет долговечным. Это повлияет на то, как долго прослужит ваша дрель. Давайте посмотрим на некоторые факторы, которые могут повлиять на долговечность патрона.

Во-первых, вы должны подумать о типах материалов, которые использовались для его создания. Например, некоторые сверла могут быть сделаны из пластика, а другие - из металла. Как правило, металл прочнее пластика.Но часто он стоит дороже.

Вам также нужно будет подумать о количестве зубьев сверла. Они будут нести ответственность за удерживание долота на месте во время бурения. Как правило, чем больше у сверла зубьев, тем лучше.

Вы также можете подумать о том, насколько хорошо прикреплены зубы. Это гарантирует, что они не вырвутся из сверла, когда вы попытаетесь заменить сверло.

Попытка самостоятельно проверить долговечность патрона может оказаться сложной задачей, даже если вы знаете, что искать.Из-за этого вы можете обратиться к онлайн-отзывам. Это позволит вам увидеть опыт других людей при покупке дрели. Если многие люди сообщают о проблемах с зажимным патроном, вы можете отказаться от этой модели.

Что такое ключи для патронов?

Еще одна распространенная путаница связана с ключами патрона. Итак, что это такое и почему они используются?

Для старых сверл нередко требуется использовать патронный ключ. Они позволяют вручную открывать и закрывать патрон при замене сверла.При этом вам нужно будет вставить ключ патрона в отверстия на боковой стороне станка. Это позволит вам ослабить или затянуть патрон.

По мере развития технологий они становились ненужными, поскольку механизмы встраивались в дрель. Однако, если у вас есть старое сверло, вы можете найти в Интернете ключ, который подойдет вашему патрону. Это сэкономит вам расходы на замену устройства.

Сегодня типы сверл, для которых требуется ключ патрона, имеют тенденцию быть очень мощными и часто используются в строительной отрасли.Для большинства людей в этих упражнениях нет необходимости. Но если вам все же нужно его использовать, вам часто будет предоставлена ​​соответствующая подготовка, чтобы убедиться, что вы делаете это правильно.

Как ухаживать за патроном

После того, как вы найдете патрон подходящего размера, вам нужно будет научиться правильно его обслуживать. Выполнив несколько простых действий, вы сможете продлить срок службы дрели.

Первое важное действие - убедиться, что патрон хорошо смазан. При этом убедитесь, что вы используете подходящее масло, чтобы все работало бесперебойно.Это также предотвратит застревание бита в патроне.

Если вы сомневаетесь в том, какое масло использовать, возможно, вы захотите проконсультироваться с производителем. Они также должны подсказать вам, как правильно наносить масло.

Чтобы убедиться, что патрон хорошо смазывается, вам может потребоваться программа смазки, чтобы решить, когда вы будете наносить масло. Для профессионалов это может быть каждые несколько дней. Но, если вы намереваетесь использовать инструмент только эпизодически, возможно, вам придется смазывать его маслом перед каждым использованием.

Вам также следует убедиться, что вы прикладываете правильное давление при затяжке патрона. Если вы возьмете биту слишком сильно, она может вызвать вибрацию устройства. Это может оказать большее давление на патрон. В некоторых случаях это может привести к большему износу, из-за чего потребуется более быстрая замена.

Правильное использование патрона

Патрон - одна из самых важных частей дрели, поэтому вы должны понимать, как правильно им пользоваться. Чтобы помочь вам в этом, мы рассмотрели, как работает патрон и как за ним ухаживать.Давайте посмотрим на некоторые из наиболее важных моментов, которые мы рассмотрели.

  • Патроны бывают нескольких стандартных размеров. Часто это 3/8 дюйма и ½ дюйма. Оптимальный размер часто зависит от типа проекта, для которого вы его используете.
  • На прочность патрона могут влиять несколько факторов. Это включает; тип материала, из которого он сделан, количество зубцов и насколько прочно они прикреплены.
  • Ключи патрона в основном используются для старых моделей, чтобы ослабить и затянуть патрон вручную.
  • Обязательно смажьте патрон и подайте на него нужное давление. Это продлит срок службы дрели.

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Удаление сверлильного патрона: eReplacementParts.com


Итак, вы готовы заменить внутренние компоненты сверла или вам необходимо заменить патрон.Как вообще удалить патрон?

Первый шаг - выяснить, есть ли у вашего сверла патрон с резьбой или патрон с конической посадкой. Патроны, которые используют ключ, могут быть любыми, но если у вас есть патрон без ключа на вашем сверле, вы можете быть уверены, что это патрон с резьбой. В сверлильных станках часто используются патроны с конической посадкой, а в ручных дрелях - патроны с резьбой. Однако это не всегда так. Изучите руководство пользователя или информацию о модели вашей дрели, чтобы узнать, какой патрон у вашей дрели.

Эта статья содержит два раздела, посвященных двум различным типам сверлильных патронов: снятие резьбовых сверлильных патронов и снятие сверлильных патронов с конической посадкой

Удаление резьбовых сверлильных патронов

Многие аккумуляторные дрели требуют снятия патрона для ремонта, особенно при ремонте коробки передач или втулки переключателя крутящего момента. Это видео и руководство должны помочь. Помните, что эти инструкции применимы только к патронам с резьбой, а не к патронам с конической посадкой (почти все аккумуляторные дрели имеют шпиндели патронов с резьбой).Это только полезные советы, и eReplacementParts.com не несет ответственности за какие-либо ошибки или неполадки, которые могут произойти при извлечении патрона сверла. Пожалуйста, проявите осторожность и здравый смысл.

Вот видео, которое мы сняли в нашем магазине, с инструкциями по снятию патрона:

Снимите зажимной винт
Во многих сверлах есть небольшой винт глубоко внутри губок патрона. Этот винт помогает удерживать патрон на шпинделе во время работы, предотвращая его раскручивание.Проверьте, нет ли у вас винта внутри губок патрона. В зависимости от марки и модели вашей дрели вам, возможно, придется использовать шестигранный ключ, отвертку Torx или отвертку с плоской головкой для удаления винта. Самое важное, что нужно помнить: зажимной винт имеет обратную резьбу. Чтобы удалить винт, нужно будет повернуть его по часовой стрелке. Эта обратная нарезка резьбы помогает противодействовать крутящему моменту сверла и удерживать винт плотно затянутым.

Подготовка к снятию патрона
Многие люди удивляются тому, что патрон не просто откручивается от шпинделя после удаления винта патрона.На самом деле патрон обычно очень сильно затягивается на шпинделе, и его нелегко снять. В большинстве случаев он настолько тугой, что зажимной винт может выпасть, и сверло будет работать нормально.

Для этого вам придется задействовать тяжелую артиллерию. Вам понадобится большой шестигранный ключ на 90 градусов, такой как этот:

Используйте самый большой шестигранный ключ, который может поместиться в патроне сверла. Для большинства сверл это будет ключ на 1/2 дюйма (на фото выше), но некоторые сверла подходят только для ключа 3/8 дюйма.Подберите ключ, как показано ниже:

Вставьте короткий конец шестигранного ключа в патрон и оставьте длинный конец ключа наружу. Полностью затяните патрон.

Вытащить молот
Тебе придется ударить по гаечному ключу. Используйте молоток плоской стороной и ударьте концом гаечного ключа (как на картинке выше). Убедитесь, что при ударе патрон вращается против часовой стрелки. Иногда патрон прикреплен очень плотно, и вам, возможно, придется сильно ударить гаечным ключом.Качайте. Иногда для ослабления зажима требуется несколько движений. Когда вам это удастся, патрон, вероятно, несколько раз будет вращаться и остановится на шпинделе. Готово!

Готовый проект должен выглядеть примерно так, как на изображении выше. Удачи!

Снятие сверлильного патрона с конической посадкой

Сверлильные патроны с конической посадкой требуют другого метода снятия, чем резьбовые патроны. Хотя это более простой способ удалить патрон, для этой задачи требуется специальный инструмент для снятия патрона.Этот инструмент (рисунок ниже) имеет две руки, предназначенные для обхода шпинделя между патроном и корпусом шпинделя. Его толщина увеличивается от открытого конца к закрытому, так что он может отделить патрон от шпинделя.


Удаление патрона с помощью этого инструмента - это двухэтапный процесс, который требует только добавления молотка. Поместите инструмент для снятия патрона между задней частью патрона и корпусом шпинделя. Забивайте его до тех пор, пока патрон не выйдет из шпинделя.Да, это так просто. Если ваш патрон не так близко к корпусу шпинделя, как показанный ниже, вам, возможно, придется использовать два инструмента для снятия патрона с противоположных сторон, чтобы создать большее расстояние.

Если у вас нет инструмента для снятия патрона, вам, вероятно, придется снять патрон и шпиндель со сверла. Как только вы это сделаете, мы сможем показать вам, как выбить шпиндель из патрона. Это будет работать только с патронами с открытым центром в месте крепления шпинделя.Обратите внимание на изображение ниже, что вы можете видеть через центр патрона. У некоторых патронов центр закрыт, и для их удаления потребуется другая техника.


Инструменты, необходимые для того, чтобы выбить шпиндель из патрона, представляют собой просто металлический пуансон и молоток. Поместите патрон над губками тисков так, чтобы шпиндель свободно висел между губками. Полностью откройте патрон и вставьте металлический пробойник в центральное отверстие патрона, где находится конец шпинделя.Проденьте пуансон в отверстие до тех пор, пока шпиндель не выйдет из патрона.

Использование отверток или монтировок для снятия патронов для сверл с конической посадкой обычно приводит к безуспешному повреждению корпуса шпинделя. Использование инструмента для снятия патрона - это рекомендуемый метод снятия патронов с конической посадкой со сверл.



Патроны для сверл Jacobs

Патроны для сверл Jacobs

[На главную] [Назад к старому упражнению] [Упражнения на верблюжью спину] [Пост учение] [Морс Конус] [Стандартный № 2 Чак] [Уэсткоттс Маленький гигантский Чак] [Джейкобс Чакс] [Восстановление Канеди-Отто Нет.16]

Джейкобс устанавливает стандарт для сверлильных патронов.

Лучшие сверлильные патроны для тяжелых условий эксплуатации на рынке произведены компанией Jacobs. Компания. Компания Jacobs существует уже почти сто лет. В стандартный дизайн, показанный на фото слева, - это то, что у всех нас ассоциируется с хорошей дрелью Черт возьми, и настолько, что все дешевые азиатские импортные компании попробуйте скопировать внешний вид патронов Jacobs. Большинство компаний стараются производить продукты для любого ценового диапазона и рынка, а также компания Jacobs продает более дешевые качественные патроны для тех, кто их хочет.Это их сверхмощная линейка патроны для сверл, устанавливающие стандарт, по которому оцениваются все остальные патроны. И это это сверхмощные патроны, которым посвящена эта страница. Эти патроны построены так хорошо, что они часто переживают своих владельцев. Покупка одного из более качественных изделий Jacobs патроны можно считать пожизненными инвестициями.

27 августа 2011г.

Новый веб-сайт Джейкобса Чака находится здесь: http://www.jacobschuck.com/.

Патрон с шпонкой для тяжелых условий эксплуатации.

Гораздо больше положительной силы захвата, чем у бесключевых патронов и более простых использовать. Патроны с шпонкой - единственные, которые я использую, и единственные, которые стоят время описать здесь, на этой странице.

Способ крепления к дрели. Есть два способа установить дрель вставляем на дрель. Либо навинтив патрон на резьбовую оправку, либо шпинделя, или путем ввинчивания патрона с конусом на коническую оправку или шпиндель. Для Теперь на этой странице описывается только крепление с конической оправкой.

Беседка. Вал - это шпиндель, к которому крепится патрон. В оправка может быть обработана на конце шпинделя сверла или может быть отдельной небольшая деталь, которую можно вынуть из сверла. Беседки небольшие веретенообразные хвостовики, которые могут быть коническими для использования в головках типа MT на сверлильных станках, или имеющие гладкие круглые хвостовики для использования в инструментах M Achine. Некоторые более дешевые сверлильные станки требуют патрон должен быть установлен непосредственно на шпиндель путем навинчивания патрона на конец шпинделя с резьбой или к конусу JT.

Исправить эту область

Один конец оправки обращен к конусу Морзе для установки в гнездо шпинделя сверлильного станка или принадлежность. Другой конец - короткая равнина конус, называемый конусом Джейкобса, который вбивается в коническое гнездо на конце корпус патрона. Конус JT или конус Якобса - наиболее часто используемый стиль конус шпинделя для крепления сверлильного патрона. Есть множество размеров JT. конусность, и они выражаются в числовой форме.Примеры общего номера JT размеры # 33, # 2, # 3, # 4 и т. д. оправку необходимо вдавить в корпус патрона с помощью гораздо больше силы, чем используется для установки инструмента MT в гнездо. Только трение удерживает беседка на месте, несмотря на сильное сопротивление при сверлении.

Беседки доступны в большом разнообразии размеров и типов. Пользователю потребуется при заказе нового точно знать, какой тип и размер конуса используется в его / ее патроне. На фото слева группа оправок с коническими патронами JT различных типов. размеры, а также несколько типов и размеров концов шпинделя сверла.Как можно догадаться, оправки заказываются по размеру конуса корпуса сверлильного патрона и размеру гнезда сверлильного станка и введите.

На фото (слева) слева направо беседка 3JT с 5/8 прямой круглый хвостовик, оправка 3JT с хвостовиком 3MT, оправка 2JT с хвостовиком 2MT, a Оправка 33JT с хвостовиком 2MT, оправка 4JT с хвостовиком 2MT. Патрон 18N Шарикоподшипник Jacobs Super Chuck с головкой крепления 4JT. Есть более грубые виды беседок в наличии. На этой странице описаны только стили беседок, используемых в авторский магазин.

Губки скользят внутри прецизионного набора пазов в корпусе патрона (на фото слева). Пазы наклонены внутрь к передней части сверла. На одной стороне челюстей нарезается резьба, чтобы челюсти можно было перемещать и контролируется извне патрона. Специальная гайка с конической резьбой захватывают эти губки под углом, и гайка заставляет губки двигаться внутрь или наружу в зависимости от того, в какую сторону он повернут. Затем гайку забивают и ломают. половинки, чтобы его можно было установить вокруг корпуса патрона и кулачков во время сборки патрона.Гайка входит в специальную канавку, проходящую по центру корпус патрона и канавка достаточно глубоки, чтобы обнажить резьбовые стороны челюсти, которые захватываются гайкой. Втулка свободно облегает корпус патрона и плотно прижимается к разрезной гайке. Втулка удерживает половинки гайки вместе плотно. Это плотная посадка на разрезной гайке, которая удерживает рукав на месте.

Губки точно подходят к своим пазам, и любая грязь, песок или коррозия может мешать движению челюстей.Грязь, попадающая в челюсти со стороны долота патрона часто можно очистить повторяющимися шагами протирать, смазывать, работать и снова протирать. Но грязь, которая попадает в заднюю часть патрон между задним ободом и корпусом патрона можно снять только разобрав патрон первым.

Сначала снимается оправка, помещая патрон на подходящую опору (например, как открытые губки тисков или отверстие наковальни). Резьбовые патроны откручиваются от шпинделя, а патроны с коническим креплением снимаются со сверла шпиндель с использованием специальных вильчатых клиньев, которые упираются в корпус патрона и шпиндель Корпус.Обратите внимание, что на этом этапе нет необходимости снимать оправку с патрона. время, но оправку необходимо будет снять в какое-то время перед повторной сборкой брось позже.

Снятие патрона с оправки или сверлильного шпинделя.

Удаление конических оправок типа JT из патрона. Сначала очистите внутреннюю часть сверлильный патрон, чтобы открыть отверстие доступа через внутренний центр корпуса патрона (и через это отверстие должен быть виден конец беседки). Фотография (на справа) показывает нижнюю часть патрона, а отверстие для доступа хорошо видно внутри корпус патрона.

Установите патрон с оправкой свободно между губками тисков или над выносливое отверстие наковальни. Поместите тряпку или коробку под беседку, чтобы она выходит. С полностью открытыми губками патрона введите пробойник через отверстие в центре патрона и нанесите резкие удары тяжелым молотком. Держатель патрона выскочит быстро, поэтому обязательно зацепите его, чтобы он не задевал бетон или другая твердая поверхность, которая может повредить конические концы оправки.

Удаление патрона, постоянно прикрепленного к коническому концу сверла шпиндель.

Этот раздел в разработке.

Патрон разборный.

Расширить полностью закройте губки патрона перед тем, как отжать втулку.

Перед прессованием губки патрона полностью выдвинуты. Фотографии правы неверны - челюсти должны были быть полностью выдвинуты и закрыто. НИКОГДА не открывайте зажимы полностью перед нажатием.Используйте гидравлический пресс для протолкните патрон через втулку. Установите патрон на небольшой отрезок трубы. достаточно большой, чтобы выдержать втулку, но позволяет корпусу патрона проходить свободно через внутреннюю часть трубы. Корпус патрона вдавливается через трубка. Используйте только трубу с прямым обрезом и убедитесь, что заедание происходит при выдавливании патрона из втулки. Как только патрон втулка выключен, разрезную гайку и губки можно снять.

Перед повторной сборкой детали патрона тщательно очистите растворителем и проволочная щетка и тряпки.

Посмотрите внимательно челюсти не идентичны.

Первое, на что следует обратить внимание при повторной сборке, это то, что есть числа (1, 2, или 3) возле каждой щели челюсти. Эти цифры не отображались на фотографиях, а были показаны стрелкой. на фото внизу слева указывает на область возле щели челюсти, где цифры найдены. Цифры помогают механику установить челюсти в правильном порядке. во время сборки. Хотя любая губка подойдет к любому пазу, губки должны быть в заказывайте так, чтобы они вошли в резьбовую часть разрезной гайки.Каждая челюсть либо пронумерованы (старый метод) или обработаны с определенным профилем (новый кулачок и гайка наборы), чтобы обозначить, какую челюсть разместить в каждом слоте. У челюсти №1 очень маленький шаг обрабатывается на резьбе, ближайшей к концу кулачка. # 2 имеет полный этап механической обработки в резьбу около конца челюсти, а № 3 вообще не имеет ступеньки около конца челюсти. Перед сборкой на губки и резьбу наносится смазка. Со вставленными челюстями в правильных пазах концы губок выровнены так, чтобы они выходили из или в патрон одинаково.Нарезная гайка была обработана как цельная деталь и нарезана. и сломан пополам, чтобы его можно было установить на патрон. Половинки разрезную гайку переустанавливают и возятся до тех пор, пока они не войдут в контакт с резьбой челюсти.

Очередной раз перед прессованием челюсти выдвигаются. Рукав надевается на аккуратно затяните так, чтобы гайка и кулачки оставались на месте, пока втулка можно нажимать. Гильза помещается в перевернутом виде на ту же трубку, которая использовалась для снимаем рукав.Корпус патрона снова вдавливается в патрон. Рукав удерживается на месте только за счет плотного контакта разрезной гайки внутри втулки.

Трудно описать правильное положение втулки, когда снова установлен на патрон, поэтому вместо этого я опишу некоторые факторы, которые механик должен взвесьте, чтобы определить правильную посадку.

  1. Конец гильзы со шпонкой должен подходить достаточно близко к концу зажима патрон, чтобы ключ можно было использовать, не слишком ослабляя или слишком затягивая.
  2. Втулки некоторых зажимных патронов плотно прилегают к нижней части корпуса патрона, в то время как у других более крупное или сужающееся дно, которое слишком велико для рукава. над, но для которого рукав должен плотно прилегать.
  3. Втулка должна быть прямой и параллельной корпусу патрона, чтобы избежать заедания. во время использования, а рукав должен оставаться прямым и параллельным при нажатии на патрон, чтобы избежать повреждения внутренних деталей.

Установка оправки патрона.

Кому установите или переустановите оправку патрона, поместите патрон вверх дном на твердый поверхность с втянутыми губками. Затем поместите конический конец оправки в закрепите корпус и плотно вбейте оправку на место несколькими хорошими резкими ударами молоток. Вал должен быть достаточно тугим, чтобы оставаться на месте, но не выкручиваться из патрон при сильном сопротивлении при сверлении.

Не вдавливайте оправку в патрон с помощью оправочного пресса! Использование пресса для вдавливания оправки в корпус не рекомендуется , потому что пресс может слишком сильно затяните оправку, что приведет к разбуханию корпуса патрона и искажать и мешать челюстям.Использование молотка ограничивает силу и предотвращает чрезмерное набухание корпуса патрона. Правильно - используйте молоток, чтобы забить конус оправка в патрон.

На корпусе патрона возле кулачков выбиты номера моделей, размеры сверла, которые вмещает патрон, размер и тип конуса оправки, необходимые для патрон, а иногда даже номер заказа ремкомплекта для патрона. На корпусе качественных ключей патронов выбиты модели или модели патронов. что ключ подходит. От качества зависит срок службы инструмента.Лучшее патроны и ключи служат много лет.

Новые комплекты разрезных гаек и кулачков доступны для сверхпрочных патронов Jacobs как есть также новые рукава. Важно, чтобы механик досконально знал и то, и другое. детали патрона и теория конуса Морзе, так как люди, которые заказывают детали для вас может быть недостаточно знаком с ними, чтобы знать, какие части необходимы.

Запасные части и оснастка.


Где найти запасные части марки Jacobs и новые инструменты Jacobs.

Эти детали можно получить из нескольких источников.

MSC Industrial Supply at http://www.mscdirect.com/, а также

McMaster-Carr в http://www.mcmaster.com/

Enco в http://www.use-enco.com/

Есть также большое количество мелких поставщиков инструментов и станков, которые также ремонт и заказ запчастей для дрелей и другой техники. Их слишком много, чтобы включите сюда, так что проверьте свою телефонную книгу.


Устаревшая ссылка сохранена для справки: www.jacobschuck.com/service.html#anchor35680


Последнее обновление 27 августа 2011 г. .

Автору можно написать по адресу, изображенному на картинке ниже:


.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
