Все виды электрических и ручных пил

Для многих начинающих столяров становится настоящим открытием количество видов электрических пил и ручных версий. Среди них: ленточные, цепные, отрезные, дисковые, торцовочные и пр. От правильно подобранного инструмента зависит качество реза, производительность и безопасность. Рассмотрим каждый вид инструмента, их устройство и назначение.

Разновидности электрических и бензиновых пил

Бензиновый и электрический инструмент имеет мотор или двигатель, обеспечивающий вращение оснастки. Благодаря этому оператору приходится прилагать меньше усилий, а скорость работы возрастает. Некоторые версии инструмента автономны и подходят для полевых условий, другие — сетевые и нуждаются в розетке 220 В. Вот основные особенности этой категории пил.

Бензопила цепная

Пила работает с двигателем внутреннего сгорания. Нуждается в бензине и смазке малом режущей части. Инструмент различается по длине шины, которая бывает от 35 до 60 дюймов. Это сказывается на возможности перерезать определенный диаметр ствола за подход с одной стороны.

Устройство

Режущим элементом является цепь, состоящая из звеньев и выступающих наружу зубьев. Она закольцована и движется по овальной шине с направляющей. Оператор держит агрегат за основную и дополнительную рукоятки. Вести распил можно горизонтально или вертикально.

Замена и подтяжка цепи осуществляется натяжным механизмом сбоку. Если рабочая часть зажмется в материале, то пила отскочит. Для повышения безопасности в ней предусмотрен тормоз цепи, срабатывающий при столкновении пластикового защитного упора с рукой оператора.


Бензопила цепная.

Назначение

Наличие выхлопных газов разрешает применять этот вид инструмента только на улице. Бензопилы часто используются для валки леса и заготовки дров. Благодаря автономности бензинового двигателя они подходят для длительной эксплуатации в полевых условиях.

Но инструмент довольно универсален, поэтому его используют практически везде:

  • строительство домов и бань из сруба;
  • порезка дров во дворе дачи;
  • спиливание садовых деревьев;
  • фигурная вырезка скульптур из бетона или льда.

Благодаря мощному двигателю пила отлично справляется с плотными материалами и достойно переносит серьезные нагрузки. Но это дорогостоящий инструмент, требующий правильного ухода.

Электрические цепные пилы

Схожи с бензиновыми по виду режущей части и используют одинаковые цепи. Но благодаря электро-, а не бензомотору, имеют как свои преимущества, так и недостатки. Внутри своего вида делятся по длине шины и мощности.


Электрическая цепная пила.

Устройство

Электродвигатель располагается перед основной рукояткой и устанавливается продольно или поперечно. В первом случае электропила получается с узким корпусом, а во втором — с более коротким. Это стоит учесть при выборе для использования на ограниченном пространстве. Все цепные электропилы сетевого вида подключаются к 220 В. Есть аккумуляторные версии на 36 В.


Аккумуляторная цепная пила.

Электропилы легче бензопил, поэтому меньше утомляют руки и подходят для длительной работы в течение дня. Они не выделяют выхлопных газов и используются как внутри, так и снаружи помещения. Еще их устройство проще (только электромотор, редуктор и оснастка), ввиду чего стоят они дешевле и ремонт недорогой.

Но наличие сетевого провода ограничивает маневренность оператора, а иногда и просто мешает (при работе на высоте или частых обходах вокруг большой заготовки). Аккумуляторные электропилы не такие мощные и ограничены по продолжительности использования емкостью АКБ.

Назначение

В целом это универсальный инструмент, но наличие сетевого шнура позволяет применять его только недалеко от розетки. С их помощью режут дрова во дворе, ведут строительство деревянных домов, выпиливают проемы под двери и окна в деревянных домах.

Сабельная пила

Получила название из-за режущего элемента загнутого типа, напоминающего саблю. Среди мастеров называется еще электроножовкой.


Сабельная пила.

Устройство

Имеет электрический мотор и редуктор, заставляющий двигаться пильное полотно вперед-назад. За счет таких повторяющихся поступательных движений с высокой частотой производится рез. Чтобы защитить руки оператора, предусмотрен упор на второй ручке рядом с оснасткой. Основная рукоятка бывает Г-образной или D-образной. Некоторые модели имеют ступенчатый переключатель скорости, помогающий задать нужные обороты для конкретного материала.

Инструмент бывает сетевой и аккумуляторный. Плюсы и минусы по типу питания здесь одинаковы с другими пилами: сетевой ограничивает мобильность и требует наличия розетки рядом, а версии с АКБ сохраняют автономность только в течение часа. Для более продолжительного использования без перерывов понадобится второй аккумулятор. Тогда батареи можно чередовать, меняя в инструменте и заряжая в базе.


Аккумуляторная сабельная пила.

Назначение

Основная особенность сабельной пилы — компактность и малый вес. Благодаря этому ее используют на высоте или в труднодоступных местах, где неудобно орудовать цепной бензопилой или дисковой ручной.

Например, она хорошо подходит для кровельных работ. Модель режет не только дерево. Специальные сменные полотна позволяют рассекать камень, бетон, металл. Есть пильные полотна, с помощью которых получится выполнить аккуратный пропил в комбинированных материалах.

Пила аллигатор

Является разновидностью сабельной пилы но предназначена для более объемных предметов и заготовок. Свое название получила за счет использования двух зубчатых полотен, схожих с двойным зубным рядом аллигатора. Инструмент бывает аккумуляторным и сетевым. Первый вид значительно дороже.


Пила аллигатор.


Аккумуляторная пила аллигатор.

Устройство

Имеет рукоятки на моторном блоке и длинную направляющую. По нижней части шины движется два полотна в противоположных направлениях. Длина хода бывает до 40 мм. Это обеспечивает ровный рез и минимизирует увод линии рассечения в сторону. Когда полотно затупится, его меняют на новое.

Назначение

Чаще всего пила аллигатор применяется для разрезания газобетона и похожих по структуре и плотности строительных блоков. Она легкая и подходит для распиливания кирпича перпендикулярно или по диагонали. Но два полотна в составе увеличивают толщину реза, что важно учитывать при подсчете размеров материалов.

Циркулярная (дисковая) ручная пила

Удерживается одной рукой и может применяться для резов в нижнем и вертикальном положениях. Дисковой называется из-за вращения диска, как главного режущего элемента. Благодаря такой конструкции отличается компактностью. Есть версии с питанием от электросети 220 В и аккумуляторные на 36 В.


Циркулярная пила.

Циркулярная аккумуляторная пила.

Устройство

Состоит из D-образной одной рукоятки, поперечного двигателя, к валу которого присоединен стальной диск с зубьями. Вращение рабочей части на высокой скорости обеспечивает быстрое прорезание древесины. Диск циркулярки защищен наезжающим кожухом, автоматически закрывающим зубья после отведения пилы от доски. Глубина пропила зависит от диаметра диска и может достигать 50-60 мм.

Некоторые модели способны наклонять диск под углом для выполнения косого среза.

Назначение

Циркулярка используется для продольного и поперечного реза досок, бруса и пр. За счет малого веса и размеров удобна для работ на высоте, например подрезки досок фронтона, короба, стропил и т. д.

Циркулярные станки (распиловочные)

Имеет аналогичный режущий элемент, как и ручная циркулярная пила, только устанавливается на пол или стол. Пользователь, вместо инструмента, в руках держит саму заготовку, подавая ее под нужным углом к диску. Это упрощает обработку крупных деталей, но на высоте такую технику не используют. Все разновидности распиловочных станков сетевые.

Устройство

Все циркулярные станки имеют двигатель и привод (ремень), передающий крутящий момент. Обязательно присутствует опорная платформа с прорезью, откуда выглядывает режущий диск.

Конструкционно существует три варианта разновидностей циркулярного станка:

1. Настольный — имеет короткие ножки и устанавливается на верстаке или прочном столе. Масса станка в пределах 20 кг, поэтому после работы его можно убрать на стеллаж или в другое удобное место. Небольшой диск позволяет разрезать материал толщиной 40-80 мм.


Настольный циркулярный станок.

2. Распиловочный циркулярный станок с подставкой — оснащен удлинителем стола, на котором удобно располагать доски или брус с длиной 2-3 м. Это обеспечивает ровный рез и разгружает оператора, ведь ему не нужно держать вес заготовки руками.


Циркулярный станок с подставкой.

Существуют версии со складывающимися ножками, поэтому станок подходит для легкой транспортировки на рабочее место. В зависимости от диаметра диска глубина пропила возможна до 80-90 мм.

3. Стационарные круглопильные станки — предназначены для эксплуатации на одном месте, поскольку весят 40-50 кг. Тяжелая станина обеспечивает устойчивое расположение даже при обработке больших заготовок. Может оснащаться крупными дисками, пропиливающими глубину от 70 до 125 мм.


Стационарный циркулярный станок.

Назначение

При помощи циркулярных станков распускают широкие доски, брус.

Возможен прямой поперечный и косой рез. Маленькие настольные версии оптимальны для работы в гараже. Станки с подставками подойдут для выездной деятельности, чтобы по месту подготовить все деревянные детали, а не возить их в мастерскую. Стационарные станки востребованы на предприятиях и мебельных фабриках.

Торцовочная пила

Получила свое название из-за способности отрезать только торцы и выполнять поперечные резы. Для продольного роспуска материала не используется.


Торцовочная пила.

Устройство

Состоит из основания и опускающегося диска с зубьями. Электродвигатель расположен сверху и передает крутящий момент непосредственно на пильный элемент. Ремни и цепи в механизме отсутствуют. Сверху диск закрыт металлическим кожухом. Опускание производится на кронштейне с шарниром, а оператор держится за рукоятку.

Основание станка имеет упор для размещения заготовок и надежной фиксации. Это содействует точности реза. Некоторый виды торцовочной пилы способны наклонять режущий диск влево или вправо относительно стола, чтобы получать косой рез. Механизм предусматривает наклон до 45-55 градусов.

Одной из разновидностью этих пил является торцовочная пила с протяжкой. Пильный диск такого инструмента крепится на специальных направляющих и может перемещаться горизонтально. Такая конструкция позволяет выполнять распил и торцовку достаточно широких заготовок.


Торцовочная пила с протяжкой.

Пила устанавливается на стол или верстак. Вес 10-30 кг позволяет легко переставлять ее, убирать на хранение и транспортировать на другое место работы.

Назначение

Основная область применения торцовки — деревообработка. С ее помощью отрезают брус и доски в размер для последующей сборки. Торцовочно-усовые пилы предназначены для соединения деталей в ус. Если заменить диск, то при помощи аппарата можно резать алюминий, пластик и другие цветные металлы. Применяются станки в багетных мастерских и на мебельных производствах.

Отрезная (монтажная) пила

Как видно из названия, предназначена для быстрого выполнения резов деталей при монтаже. По сути, это небольшой отрезной станок, располагающийся на столе или даже на полу.

Устройство

Конструкционно пила схожа с торцовочной: есть кронштейн на шарнире, двигатель, на ось которого надет пильный диск, и основание. Станок располагается на столе. Весит 10-15 кг и легко перемещается с места на место силами одного человека.

Отличие от торцовочной пилы состоит в исполнении режущего диска. Здесь используется абразивный круг (схожий с кругами для УШМ, только большего диаметра и толщины) или стальной диск с зубьями и победитовыми напайками.

Основание снабжено тисками для фиксации заготовок. Чтобы искры и абразив не летели в глаза, предусмотрен прозрачный защитный экран. Поворот тисков и наклоны круга расширяют варианты линий отреза.


Монтажная пила.

Назначение

Монтажная пила применяется на строительных площадках для быстрой порезки заготовок. Абразивный круг позволяет работать с металлом толщиной 1-30 мм. Еще инструмент используется на производствах для серийного выпуска деталей под сварку. С его помощью нарезают: профильную и круглую трубу, арматуру, прутья.

Ленточная стационарная пила

Название получила из-за режущего элемента в виде движущейся пильной ленты.

Устройство

Вертикальный станок с электродвигателем с системой роликов. Один узел расположен вверху аппарата, а другой внизу. Между ними предусмотрена станина с прорезью, на которой располагается заготовка. Глубина прорезания зависит от высоты рабочего места между двумя роликами и столом, но даже у самых крупных стационарных станков этот показатель не превышает несколько десятков сантиметров.


Ленточная стационарная пила.

Назначение

Ленточная пила стационарного типа используется для ровного и кривого реза в дереве, металле, пластике. Тонкое пильное полотно позволяет резать фигурно и делать сложные по конфигурации прорези. Это востребовано для элементов декора или при создании особенных конструктивных заготовок.

Ленточная переносная пила

В ней тоже используется пильная лента, только инструмент небольшой и удобен для транспортировки. По форме бывает двух видов.

Устройство

В переносной настольной версии имеется прямоугольное основание, а рабочая часть с роликами, лентой и двигателем опускается путем нажатия на рукоятку. Такую пилу легко расположить на столе для удобной манипуляции с заготовками. Фиксация деталей осуществляется встроенными в основание тисками.


Ленточная настольная переносная пила.

Ручная ленточная пила выполнена без основы — над закругленными краями корпуса с роликами предусмотрены две рукоятки. Оператор держит инструмент на весу, а разрезаемая деталь кладется на стол, пол или зажимается дополнительными тисками, струбцинами. Переносить аппарат еще проще.


Ручная ленточная пила.

Назначение

Ленточную ручную пилу используют сварщики и сантехники для выполнения сложных резов там, где не подходит болгарка или другой инструмент. С ее помощью ведутся работы по металлу, пластику и дереву. Но компактность сказалась на максимально возможном размере по высоте устанавливаемой заготовки — часто он не превышает 10 см.

Комбинированная пила

Называется так из-за возможности комбинирования двух способов резки. Одновременно их проводить нельзя — только поочередно. Это стало реально благодаря сложной конструкции.


Комбинированная пила.

Устройство

Пила имеет основание и кронштейн на шарнире. К последнему прикреплен электродвигатель и рабочий диск. Опускание вращающегося круга помогает быстро выполнять поперечные резы — здесь пила работает как торцовочная.


Пример использования комбинированной пилы как торцовочной.

Если подвижную часть опустить до упора и зафиксировать, то диск будет выглядывать сверху (с обратной стороны) и пила превращается в циркулярный станок. На нем получится распускать доски и брус вдоль, а также совершать пропилы под разными углами.


Пример использования комбинированной пилы как циркулярной.

Назначение

Благодаря комбинированным способам реза пила востребована как для торцевания досок и бруса в размер, так и предварительного распускания древесины, уменьшения ширины доски. Но стоимость оборудования высокая, поэтому используют его только в профессиональной деятельности.

Радиально-консольная пила

Называется так из-за особой формы с радиальным вращением кронштейна и перемещением режущей части по консоли. Это сложный вид оборудования для деревообрабатывающего производства.

Устройство

Станок имеет Г-образный кронштейн, установленный на прямоугольном основании. Стойка поворачивается влево и вправо. Для резки используется металлический диск с зубьями. Он получает крутящий момент от двигателя, будучи непосредственно насаженным на вал якоря.

Пильная часть перемещается под консолью вперед-назад, что разрешает совершать длинные резы. Некоторые модели способны наклонять диск для среза кромки. Глубина прорезания зависит от диаметра диска и может быть 20-50 мм.


Пила радиально-консольная.

Назначение

Движение пильного диска по консоли разрешает выполнять длинные пропилы в листовом материале. Это актуально для предварительной порезки листов ДСП, МДФ, ЛДСП. Еще пила пригодна для квадратных и прямоугольных вырезов в больших панелях, поскольку режущая часть имеет погружной тип действия и заводить диск с края материала необязательно.

Электролобзик

Как и обычный лобзик, работает с тонким зубчатым полотном, только последнее движется за счет редуктора и электродвигателя.


Электролобзик.

Устройство

Имеет D-образную рукоятку, мотор и металлическую подошву. Подходит для работы в нижнем и вертикальном положении. Пилка погружного действия и двигается по амплитуде вверх-вниз благодаря маятниковому механизму.

У электролобзика есть регулятор оборотов для подбора оптимальной скорости под разные материалы. В корпус встроены гасители вибрации и планка, защищающая окружающие предметы от случайного соприкасания с пильным полотном. Лобзики бывает сетевыми и аккумуляторными.


Аккумуляторный лобзик.

Назначение

Инструмент подходит для прямых и кривых распилов, вырезания сложных форм. Рез начинается от края. Для фигурной резки внутри материала потребуется предварительно просверлить отверстие для заведения режущего полотна. Используется мастерами по дереву и производителями корпусной мебели, установщиками кухонь.

Лобзиковый станок

Станок имеет тонкое пильное плотно выполняющее возвратно поступательные движения. Мастер держит в руках не лобзик, а деревянную заготовку и поворачивая ее выполняет нужные пропилы.

Устройство

Прибор имеет основание с опорной поверхностью. По центру есть отверстие, через которое движется пильное полотно. Рама G-образной конструкции с большим вылетом разрешает совершать внутренние вырезы в крупных деревянных панелях.

Поскольку инструмент держится не на весу, а прочно установлен на столе, рез получается более чистым и ровным. Подходит для выполнения ответственных изделий. Для управления предусмотрены кнопки старта и остановки, а также регулятор оборотов.


Лобзиковый станок.

В некоторых вариантах станка нижнее основание может наклоняться и есть шкала с градусами, поэтому срезать кромку получится без предварительной разметки точно по заданному углу. В зависимости от комплектации электролобзик можно подключать к строительному пылесосу, бывает подсветка рабочей зоны и обдув воздухом, чтобы сохранять линии разметки чистыми.

Назначение

Фигурная вырезка сложных форм в листовых материалах, досках, изготовление элементов декора. Применяется при производстве мебели, деревянных дверей.

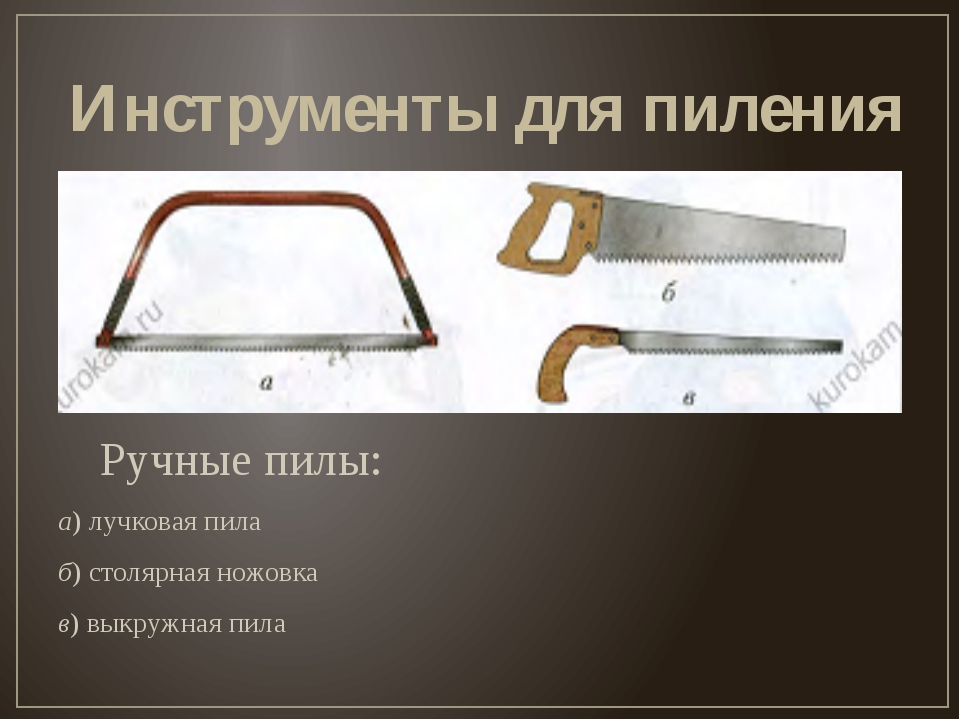

Разновидности ручных ножовок

Ручной инструмент весит мало, не нуждается в электричестве и топливе, стоит относительно дешево, обладает длительным ресурсом. Но скорость выполнения работы зависит от физической подготовки пользователя. Виды ручных пил делятся на универсальные, которые подходят для общего назначения, и узкоспециализированные, разработанные под конкретные процессы. Рассмотрим их подробнее.

Стандартная пила

Относится к классическому типу. Можно приобрести в любом строительном магазине.

Устройство

Имеет стальное высокое полотно с зубцами, постепенно сужающееся к концу. Зубья периодически требуется затачивать и разводить, иначе пилу будет закусывать в материале. D-образная рукоятка ранее выполнялась из дерева, а сейчас из пластика. Более дорогие версии могут иметь двухкомпонентную ручку, лучше сопротивляющуюся выскальзывания.


Ножовка.

Назначение

Подходит для прямых резов доски, бруса, веток, ламината, МДФ, ДСП и других древесных материалов с толщиной 2-100 мм. Из-за гибкой структуры полотна, не имеющего жесткой рамы, линия реза легко уходит в сторону, поэтому стандартная пила применима только там, где не требуется строгого соблюдения точности размера.

Лучковая пила

Название получила из-за дуговой формы рамки и натягивания полотна, как тетивы у лука.

Устройство

Рамка П-образной формы выполнена из круглой стальной трубки. На концах предусмотрено крючкообразное резьбовое крепление. При помощи “барашка” винт натягивается, и невысокое полотно с зубьями становится жестким. На одной из сторон предусмотрена рукоятка с резиновым покрытием. Когда зубья сточились, полотно меняется на новое. В этом лучковая пила значительно выигрывает перед стандартной.

Но при распиле высокой заготовки может не хватить глубины, поскольку изделие упрется в раму инструмента. Некоторые производители выпускают пилы с поворотным креплением, чтобы перемычка оставалась в таком случае сбоку, а не сверху.


Лучковая пила.

Назначение

Чаще всего лучковая пила применяется для распиливания металла. Сюда включаются профильные и круглые трубки, порожки для фиксации напольных покрытий, небольшие кронштейны и пр. Но смена оснастки на полотно с более высокими зубьями позволяет распиливать деревянные заготовки и пластиковые.

Садовая пила

Имеет небольшие размеры и разработана специально для работы в саду. Подходит мужчинам и женщинам, поскольку обладает малым весом и проста в использовании.

Устройство

Конструкция состоит из стального полотна высотой 40-30 мм. Снизу выполнены зубья, а форма пильной части немного изогнута дугой для лучшего врезания в древесину. Рукоятка часто Г-образного типа и отлита из пластика. На конце может быть отверстие для подвешивания инструмента. Пильное полотно не сменное и нуждается в периодической заточке и разводке.


Пила садовая.

Назначение

С помощью садовой пилы ведут подрезку веток, сучков, побегов на садовых деревьях. Можно даже спилить молодое деревце или кустарник. Но для серьезных и точных задач она не годится.

Лобзик

Предназначен для фигурной резки. Но работа с ним более кропотливая и долгая, чем с электролобзиком.

Устройство

Лобзик имеет П-образную рамку, на концах которой крепится режущее полотно. Это может быть узкая пилка или стержень с нанесенным абразивом. Рукоятка сбоку предназначена для удержания одной рукой. Большой вылет позволяет работать с широкими материалами.


Ручной лобзик.

Назначение

Ручным лобзиком кроят пенопласт, фанеру, ДСП, пластик. Подходит для опиливания небольших кусков, когда нет ничего более подходящего под рукой. Можно выполнять продольное и поперечное пиление, а также проходить по любым кривым линиям. Основное назначение — фигурная вырезка в малых объемах. Идеален для домашнего мастера.

Пасовочная пила

Узкоспециализированный инструмент для точных работ.

Устройство

Пасовочная пила состоит из высокого полотна и мелких зубьев на одной из сторон. За счет большой стальной полосы с усилением на противоположной от резцов части получается очень жесткой и не изгибается в процессе резки. Ранние версии снабжались круглой деревянной ручкой. С короткой длиной они назывались пасовочными ножами. Более длинные современные модели имеют D-образную ручку, расположенную под углом 45 градусов.


Пасовочная ручная пила.

Назначение

За счет мелких зубьев и отсутствия разводки, а также жесткой конструкции, пасовочные пилы обеспечивают точный и тонкий рез. Подходят для чистовой резки дерева, мягких металлов (алюминий, медь), пластика, ДСП. Пользуются популярностью у укладчиков ламината и установщиков кухонь.

Пазовая пила

Высокоточный инструмент для вырезания коротких пазов.

Устройство

Конструкция схожа с пасовочными пилами, только гораздо меньше. Используется толстое прямоугольное полотно с мелкими зубьями. Утолщение на верхнем ребре обеспечивает жесткость. Ручка может быть сбоку или посередине верхнего обуха. Резиновая накладка на рукоятке препятствует скольжению.


Пазовая пила.

Назначение

Используется для точного прорезания пазов в дереве и мягком металле. Это может быть выпиливание канавки под кабель или газовый шланг в кухонной столешнице, перерезание алюминиевого торцевого бортика стола, другие ответственные пропилы. Для толстых материалов свыше 30 мм пила не годится. Используется только профессиональными столярами.

Узкая (выкружная) пила

Ножовка для специфических задач с резкой по кругу. Название получила из-за способности выгибаться в процессе пропиливания заготовки.

Устройство

Выкружная пила состоит из пильного полотна, сильно сужающегося к концу. Да и в самой широкой части ножовка тоже не очень большая. Работа ведется одной рукой. Г-образная рукоятка с резиновыми накладками содействует надежному хвату. Встречаются виды с прямой двухкомпонентной ручкой.


Выкружная пила.

Назначение

Ножовка применяется для вырезания круговых и овальных отверстий в древесине и пластике. За счет узкой формы полотно легко наклонить в сторону и закруглить линию реза. Модели с прямоугольными режущими полотнами от такого нажима ломаются или гнутся, а здесь все нормально.

Фанерная пила

Разработана специально для распиливания фанеры.

Устройство

Фанерная пила примечательна высоким стальным несменным полотном и ручкой D-образного типа, расположенной под углом 45 градусов. Мелкие зубья без разводки содействуют тонкому резу и высокой точности. Большая площадь стального полотна предотвращает деформацию оснастки и увод линии в сторону. Торец пилы имеет закругление.


Фанерная пила.

Назначение

Совершает прямые резы по фанере без раскрашивания кромки и обламывания краев. Обеспечивает точность размера и минимальные отходы, что сокращает погрешность при резке. Не подходит для фигурной вырезки.

Раскладная мини-пила

Самый маленький вид ручной пилы, отчего и получила такое название.

Устройство

По конструкции напоминает складной нож. Есть рукоятка и пильное полотно на шарнире. Вместо лезвия на нижнем краю зубья с легкой разводкой. На конце ручки часто имеет отверстие для шнурка, чтобы подвесить инструмент или надеть на запястье. Существуют не складывающиеся версии.


Мини-пила.

Назначение

Мини-пилу удобно носить с собой для походных нужд: отрезать мешающую ветку, выпилить рогатки для подвешивания котелка на перекладине, создать шалаш, заготовить дрова для костра. Еще ими удобно орудовать в труднодоступных местах, куда стандартная ножовка не залезет.

Пила двуручная

В простонародье называется “ДРУЖБА”, поскольку для использования требуется два человека и согласованные действия. Использование одним человеком затруднено и не оправдано по времени и результатам.

Устройство

Двуручная пила имеет высокое полотно с крупными зубьями. Длина режущей части составляет метр и более. На концах предусмотрены I- или D-образные ручки. Рез осуществляется при поочередном натягивании рукоятки на себя. Считается самым крупным ручным не электрическим инструментом.


Пила двуручная.

Назначение

Предназначена для распиливания стволов деревьев и больших чурок, валки леса в условиях, где нет электричества и топлива. Для небольших досок и бруса лучше выбрать пилы поменьше.

Японская пила

Название инструмента указывает на родину изобретения. Специфична по форме и подходит для аккуратных ювелирных подрезов.

Устройство

Полотно бывает прямоугольным, но чаще выполнено в форме трапеции (напоминает длинный шпатель). Заточка с зубцами предусматривается на одной или двух продольных сторонах. При двусторонней рабочей части шаг зубьев разный. Рукоятка прямая или слегка завернута вниз. Зубья загнуты в одну сторону, что обеспечивает точный контроль линии реза. Рассекание волокон древесины происходит, когда пользователь тянет японскую ножовку на себя.


Пила японская.

Назначение

Благодаря тонкому лезвию с зубцами, высокой гибкости и толщине 0.3 мм пила делает очень узкие пропилы. Она идеальна для аккуратных поперечных пропилов шкантов в плоскости, чистой подрезки шипов, штифтов и др. Отлично кроит древесину поперек волокон без разрывов.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

1 Элементы ручных пил (схемы).

ГБОУ НПО РК

Профессиональное училище №14

Тема: «Ручное пиление древесины»

Выполнил учащийся группы №7

Корзинин Алексей Николаевич

Проверила:

Петрозаводск 2011

Содержание страница

  1. Элементы ручных пил (схемы) 1-2

  2. Виды ручных пил (схемы) 3-4

  3. Назначение ручных пил 5

  4. Подготовка ручных пил к работе 6-7

  5. Приемы работы ручными пилами 8-9

  6. Техника безопасности при ручном пилении 10

Пиление – разделение древесины на части с помощью многорезцового инструмента – пилы.

Пила представляет собой ленту или диск с нарезанными на ней зубьями (резцами). Каждый зуб пилы имеет три режущие кромки: одну переднюю короткую и две боковые (рис.1).

Зубья пил для поперечной распиловки в отличие от зубьев пил для продольной распиловки имеют в большинстве своем форму равнобедренного треугольника.

Кроме пил для продольной и поперечной распиловки имеются также универсальные пилы. Зубья этих пил устроены таким образом, что ими можно пилить древесину вдоль и поперек волокон (рис. 2).

При распиловки в пропиле образуются опилки, которые скапливаются в пазухе. Объем опилок зависит от породы древесины. Древесина мягких пород сопротивляется меньше пилению, чем древесина твердых пород, каждым зубом при пилении снимается больше древесины, и получается больше опилок.

3 Назначение ручных пил.

Ручные пилы бывают различного вида – поперечные двуручные, ножевые (ножовки), наградка и лучковые.

ПИЛА ПОПЕРЕЧНАЯ ДВУРУЧНАЯ применяется для поперечного перепиливания бревен, брусьев, брусков и досок. Работают с ней вдвоем. Распиливаемый материал кладут на подставку (козлы) и намечают место пропила, после чего на его место устанавливают пилу. Начинают пилить серединой пилы, а после того как зубья пилы углубятся в древесину, постепенно доводят размах пилы до всей ее длины. При пилении не следует сильно нажимать на пилу, так как она может застрять в пропиле.

НОЖЕВЫЕ ПИЛЫ (ножовки) бывают широкие, узкие (выкружные) и с обушком.

Ножовки применяют для ручной распиловки древесины и материалов на основе древесины (ДСП, ДВП, фанера), при выполнении плотничных и столярных работ. Ножовки бывают предназначены для распиловки древесины поперек и вдоль волокон, а также универсальные, которые одинаково хорошо пилят древесину и вдоль, и поперек волокон.

Узкой ножовкой выпиливают криволинейные детали и вырезают отверстия различной формы.

Ножовкой с обушком предназначена, для выполнения чистых, точных пропилов, например при соединении плинтусов под углом, выпиливания шипов и проушин.

Ножовку-наградку применяют для выполнения тонких, неглубоких пропилов, а также для выпиливания пазов.

Лучковая пила используется для продольного и поперечного распиливания древесины. Она представляет собой деревянный станок (лучок), на котором натянуто полотно пилы. В ручки стоек вставляют концы полотна и закрепляют их шпильками. Противоположные полотну концы стоек связывают тетивой, которая натягивается закруткой.

2. Виды ручных пил (схемы).

4. Подготовка ручных пил к работе.

Подготовка ручных пил заключается в фуговании, разводке и заточке пил. Сначала полотно пил необходимо очистить от смолы, прилипнувших опилок, ржавчины. Затем полотно надо промыть керосином или другим растворителем. Если поверхность полотна пилы неровная, то ее выправляют молотком на ровной металлической поверхности. Если острия зубьев пилы находятся не на одном прямой, то проводят фугование – выравнивание зубьев пилы. Фугование необходимо проводить периодически, чтобы все зубья пилы находились на одном уровне и равномерно пилили древесину.

В деревянную колодку вставляют напильник, затем колодку с напильником одевают на пилу и двигают вдоль полотна, выравнивая при этом вершины зубьев.

Фуговать зубья можно и другим способом. В верстаке укрепляют доску с прорезью. В прорезь вставляют напильник, вдоль которого передвигают зубья пилы, выравнивая вершины зубьев. Качество фугования проверяют, прикладывая к зубьям в плоскости полотна линейку. Если ребро линейки равномерно прилегает к зубьям, то фугование выполнено правильно.

Зубья ножовок должны быть заточены и разведены. Развод зубьев пилы необходим, чтобы уменьшить трение полотна о пропил и избежать зажатия полотна пилы в пропиле. Зуб должен быть разведен на 2/3 его длины от вершины.

Развод зубьев проводится поочередным отгибанием их в сторону (четные в одну сторону, а нечетные в другую) от плоскости полотна. Для зубьев с шагом до 3 мм величина развода в одну сторону должна быть 0,1 … 0,3мм, а для зубьев с шагом 3мм и более – 0,3 … 0,6мм. Максимальная величина развода в обе стороны не должна быть больше толщины полотна. Надо строго следить, чтобы величина развода была одинаковой, так как в противном случае пропил будет неровным и большим, а пилить древесину будет трудно. Разводить зубья можно до и после заточки в зависимости от износа зубьев. При значительном износе лучше вначале развести, а затем заточить зубья.

Разводку ручных пил проводят следующим образом. Полотно пилы прочно зажимают в тисках, а затем поочередно отводят зубья то в одну, то в другую сторону.

Универсальная разводка позволяет отгибать зубья с одинаковым усилием. Правильность развода зубьев проверяется шаблоном, который прикладывают к полотну пилы зажатой в тисках. Сначала проверяют четные зубья, а затем нечетные. Развод неправильно отогнутых зубьев сразу же исправляют.

При заточке зубьев пил должны оставаться неизменными их профиль, шаг и высота.

Для заточки пил используют трехгранные или ромбические напильники с двойной или одинарной насечкой.

Напильник двигают от себя, равномерно прижимая к зубу пилы.

Перемещать напильник в обратном направлении нужно свободно, без нажима, отрывая или не отрывая его от затачиваемой поверхности. При заточки зубьев нужно снимать за каждый рабочий проход напильника слой металла одинаковой толщины.

У зубьев с прямой заточкой для продольной распиловки древесины металл снимают одновременно с передней и задней граней. Угол между передней и задней гранями соседних зубьев составляет примерно 60°, что соответствует углу профиля сечения трехгранного напильника. Зубья пил для продольной распиловки, у которой угол между передней и задней гранями соседних зубьев меньше 60°, с задней грани затачивают ромбическим напильником.

У зубьев пил с косой заточкой для поперечного пиления снимают фаску с передней и задней граней под углом 60 … 70° к полотну. При заточке с вершины зуба стачивают больше металла, чем с основания.

Лучковые пилы затачиваются трехгранными напильниками, которые подбираются по размерам зубьев пил.

Окончательную доводку после заточки проводят бархатным напильником (с очень мелкой насечкой). После обработки бархатным напильником заусенцы с боковых граней зубьев снимают мокрым оселком.

Какие существуют типы пил?

Магазин пил

Пилы для резки дерева (с фиксированными лезвиями)



Ручные пилы по дереву

Материал:

Имеются ручные пилы для распиловки твердой и мягкой древесины, ДСП, фанеры и МДФ.

Магазин ручных пил

Тип огранки:


Прямые резы. Тип отделки будет зависеть от числа зубов на дюйм (TPI).

Применение:

Чаще всего используется для общих работ по дереву (например, разделочные доски или доски по размеру)



Пилы для шипов и ласточкина хвоста

Материал:

Твердая и мягкая древесина

Магазин шипорезных пил

Магазин для пил типа «ласточкин хвост»

Тип огранки:

Прямые, точные срезы, оставляющие аккуратный вид.

Применение:

Для деликатных работ, таких как изготовление швов

Обрезные пилы

Материал:

Тонкие ветки деревьев и кустарников, сухие или влажные.

Тип огранки:

Быстрая агрессивная резка, оставляющая шероховатую поверхность.

Магазин обрезных пил



Японский/Тяговые пилы

Материал:

Твердая и мягкая древесина

Магазин ручных пил и дисков

Тип огранки:

Прямые, точные пропилы. Имеет гораздо более тонкое лезвие, так как оно режет при тяговом ходе.



Пилы для двоих

Материал:

Валка деревьев или обрезка больших стволов до размера

Тип огранки:

Быстрая агрессивная резка, оставляющая шероховатую поверхность.

Пилы для резки дерева (со сменными лезвиями)



Ручные торцовочные пилы

Материал:

Твердая и мягкая древесина

Магазин составных торцовочных пил

Тип огранки:

Точные угловые разрезы с очень аккуратной отделкой.

Заявка:

Используется, когда требуется точный угол (например, 45°). Обычно используется для изготовления швов.




Копировальные и лобзиковые пилы

Материал:

Имеются полотна, которыми можно резать твердую и мягкую древесину, пластик, керамику и цветные металлы.

Магазин копировальных пил

Тип огранки:

Криволинейные вырезы и замысловатые формы с очень аккуратной отделкой.

Применение:

Резка деревянного багета или завитков. Не следует использовать в материалах толщиной более 25 см.



Лучковые пилы

Материал:

Распиловка веток деревьев и раскрой бревен по размеру. Имеются полотна как для влажной, так и для сухой древесины.

Тип огранки:

Быстрое агрессивное резание с черновой обработкой.

Магазин для лучковых пил

Специальные пилы (с фиксированными лезвиями)



Пилы для резки ПВХ и пластика

Материал:

Пластик

Магазин пил для пластика и изоляции

Тип огранки:

Прямые пропилы в пластике, оставляющие аккуратную поверхность

Заявка:

Обычно используется для резки металлических и пластиковых труб.



Нарезчики полов

Материал:

Имеются различные лезвия для массивных полов, ламината и шпона.

Тип огранки:

Большинство лезвий имеют аккуратную поверхность.



Пилы для изоляции

Материал:

Минеральная вата, стекловата, EPS (пенополистирол), XPS (экструдированный полистирол), каменная и каменная вата.

Магазин пил для пластика и изоляции

Тип огранки:

Прямые пропилы с относительно аккуратной отделкой.

Заявка:

Резка листов изоляции по размеру.



Пилы по камню

Материал:

Имеются диски для кирпича, бетона и камня.

Магазин каменных пил


Тип огранки:

Большинство каменных пил дают довольно грубую отделку.

Заявка:

Резка каменных блоков по размеру



Пилы для гипсокартона

Материал:

Гипсокартон/гипсокартон.

Магазин пил для гипсокартона и гипсокартона

Тип огранки:

Короткие прямые или криволинейные срезы, оставляющие относительно грубую поверхность.

Заявка:

Часто используется для вырезания небольших отверстий под розетки.

Специальные пилы (со сменными дисками)



Ножовки

Материал:

Металл и пластик.

Магазин для ножовок

Тип огранки:

Относительно аккуратная отделка.

Заявка:

Обычно используется для резки металлических и пластиковых труб.

Младшие ножовки


Материал:

Металл и пластик.

Магазин ножовок Junior


Тип огранки:

Прямые и криволинейные пропилы в пластике и металле.

Заявка:

Используется, когда требуется очень аккуратная отделка или для деликатных операций, когда обычная ножовка слишком громоздка.



Традиционные или двусторонние станки для шпона

Материал:

Листы шпона.

Тип огранки:

Чистые срезы с аккуратной отделкой.

Заявка

Нарезка листов шпона по размеру для установки на подложку.

Пилы для резки общего назначения



Пилы общего назначения

Материал:

Дерево, пластик и мягкий металл.

Тип огранки:

Относительно грубая отделка.

Заявка:

Универсальная резка по дереву, а также разовая резка по пластику и металлу.



Циркулярные пилы

Материал:

Дерево, пластик и мягкий металл.

Магазин пил для гипсокартона и гипсокартона

Тип огранки:

Прямые и криволинейные пропилы, похожие на лобзик или копровую пилу, но с более грубой обработкой.

Циркулярная пила часто используется в приложениях с ограниченным доступом, где нельзя использовать копировальную пилу или лобзик.

11 Типы ручных пил и их ежедневное использование

Примечание авторов веб-сайта:
Все сообщения, страницы и учебные пособия на этом веб-сайте являются моей оригинальной работой, здесь нет переработанных или переписанных статей. Пожалуйста, не стесняйтесь просматривать и комментировать любой из постов. Перейдите также к общим ссылкам, все они были отобраны автором вручную в соответствии со сценарием. *Раскрытие информации: этот пост может содержать партнерские ссылки, а это означает, что я получаю комиссию, если вы решите совершить покупку по моим ссылкам бесплатно для вас. Прочтите мой отказ от ответственности для получения дополнительной информации.

Ручные пилы ежедневно используются в качестве инструментов многими мастерами, плотниками и любителями. Эти типы ручных пил используются для многих функций: от обрезки деревьев до распила свежей древесины, распила обработанной древесины, распиловки бревен и в производстве многих изделий из дерева, которые можно найти во многих домах по всему миру. Ниже приведен список некоторых распространенных и не очень распространенных типов ручных пил, большинство из которых можно приобрести в вашем местном хозяйственном магазине.


Дисковая пила

Торцовочная пила представляет собой агрессивную ручную пилу с нажимным ходом и зубьями, напоминающими долото, предназначенными для «распиливания» древесины. Эта пила предназначена для легкого пропила вдоль волокон при каждом движении, однако она оставляет очень грубые следы от порезов на древесине. Длина этой пилы варьируется от 600 до 700 мм с числом зубьев от 4,5 до 7 на дюйм (TPI).


Ручная пила Lynx 26″, 4-1/2 шага на дюйм

Поперечная пила

Поперечная пила — менее агрессивная пила, ее зубья больше похожи на ножи и разрезы, а не на распилы дерева. Эта пила предназначена для резки поперек волокон древесины и благодаря меньшим зубьям не разрывает древесину. Длина этой пилы варьируется от 550 мм до 700 мм с числом зубьев от 8 до 12 на дюйм (TPI).


Ручная/поперечная пила Lynx 22″, 10 шагов на дюйм

Панельная пила

Панельная пила идеально подходит для резки небольших деревянных заготовок. Это идеально подходит для любителей, которые хотят изготовить тонкие рамы и т. д. Эта ручная пила довольно короткая, но она подходит для тех целей, для которых эта пила обычно используется. Панельная пила также используется для резки фанерной доски, так как мелкие и близко расположенные зубья обеспечивают хороший чистый срез. Длина панельной пилы может составлять всего 460 мм с числом зубьев от 8 до 12 на дюйм (TPI).


Crown 189 22-дюймовая панельная пила с 10 шагами на дюйм

Копировальная пила

Копировальная пила лучше всего подходит для вырезания детальных узоров на дереве. Он имеет подпружиненную стальную раму с деревянной ручкой, которую можно вращать, чтобы затянуть лезвие, лезвие очень узкое, чтобы можно было поворачивать пилу во время резки. Копировальная пила представляет собой ручную пилу с тяговым ходом.


Robert Larson 540-2000 Копирная пила

Пила для замочной скважины

Пила для замочной скважины, также известная под рядом других названий (циркулярная пила, накладная пила, сабельная пила, аллигаторная пила, ножовка или пила для гипсокартона) эта пила в основном используется для вырезания отверстий в древесине для замочных скважин и отверстий для кабелей. Лезвие крепится на рукоять с пистолетной рукояткой из стали, пластика или дерева. Пилы для замочных скважин имеют перекрестный рисунок зубьев с числом зубьев от 10 до 12 на дюйм (TPI). Пила для замочной скважины представляет собой ручную пилу с нажимным ходом.


Ручной инструмент Stanley 15-275 4-Way™ Keyhole Saw

Перечисленные выше типы пил, вероятно, являются наиболее распространенными ручными пилами, используемыми для плотницких работ, столярных работ и работ по дому.

Ниже приведены другие типы ручных пил, некоторые из которых не так широко известны.

Стеновая пила

Стеновая пила — это ручная пила с нажимным ходом, идеально подходящая для прокалывания стеновых или гипсокартонных плит. Имеет пластиковую или деревянную ручку. Эта пила похожа на пилу для замочной скважины, однако рукоять расположена прямо на одной линии с пилой, а не пистолетного типа. У этой пилы заостренное лезвие и крупные зубья для грубой резки.


ПИЛА ДЛЯ СТЕН COLIBROX




Задняя пила

Задняя пила, также известная как шиповая пила или пила типа «ласточкин хвост». Заднюю пилу можно использовать для лепки, обрезки обрезков и поделок из ценных пород дерева. Название задней пилы происходит от того, что верхний край пилы покрыт литой латунной или стальной арматурой. Это латунное или стальное литье предотвращает коробление пилы во время использования. Его зубья меньше по размеру по сравнению с другими видами ручных пил, зубья плотно сгруппированы для достижения очень тонкого реза. Длина лезвия задней пилы может варьироваться от 200 мм до 400 мм.


14-дюймовая задняя пила

Нарезная пила

Эти пилы обычно используются для замены досок пола. Это ручная пила с нажимным ходом и числом зубьев от 9 до 15 на дюйм (TPI).


Нарезная пила, ручная, 16 дюймов, 9 шагов на дюйм (больше не выпускается)

Японская пила

Японские пилы — это пилы с тянущим ходом. пользуясь ими долгое время. Японские пилы сделаны из очень тонкой стали. У него невероятно тонкие зубы, зубы прямые и длинные, посажены очень близко друг к другу. Эта пила способна делать очень тонкие и чистые пропилы.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
