Водяной уровень своими руками (ватерпас)

К числу простейших измерительных инструментов, которые активно используются при монтаже подвесных потолков и половой плитки относится водяной уровень. Стоит он относительно недорого. Но и служит он не очень долго. Аккуратно относиться к инструменту в нашей стране почему–то не принято.

Одинаковый уровень воды Можно, конечно, купить новый уровень этого типа, а можно сделать его самостоятельно.

Водяной уровень позволяет задавать горизонтальные отметки в помещениях. Если снаружи с этой работой хорошо справляется нивелир, то на ограниченных пространствах небольших по площади помещений чаще используется водяной уровень.

Принцип работы этого простейшего инструмента основан на свободном перемещении жидкости внутри замкнутого пространства. При этом уровень жидкости на двух концах одного и того же шланга всегда будет одинаковым.

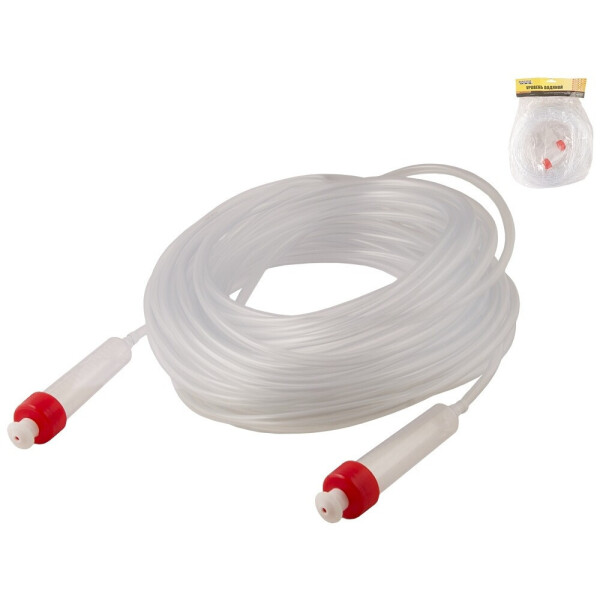

Ведь что собой представляет водяной уровень? Обычный прозрачный шланг длиной минимум 10 метров, сделанный из прозрачного материала. Иногда к шлангу бывают присоединены емкости для жидкости, так называемые колбы. (Колбы используются в водяных уровнях, с малым диаметром шланга).

Для того чтобы изготовить водяной уровень своими руками, потребуется прозрачный шланг с толстыми стенками. Толстые стенки дольше служат, не ломаются на изгибе, позволяют жидкости свободно перемещаться по всей длине.

Служит такой шланг не очень долго. Под воздействием солнечного света он быстро начинает мутнеть и постепенно разрушается в местах изгибов.

Для изготовления водяного уровня лучше использовать шланги большего диаметра. Для этой цели подходят шланги диаметром свыше 10 мм. Диаметр 12 мм обеспечивает решение проблемы микропузырьков, которые омрачают работу с любым водяным уровнем.

Как сделать гибкий водяной уровень

Использование водяного уровня

Для того чтобы сделать уровень, нам потребуется длинная виниловая трубка (длиной не меньше 10 метров и наружным диаметром от 10 до 15 мм, внутренний диаметр такой трубки обычно составляет порядка 7 мм).

Как сделать водяной уровень
Внутренняя стенка трубки обычно имеет какое-то покрытие. Оно тонкое, но маслянистое, поэтому перед использованием шланг необходимо промыть при помощи обычного моющего средства.

Далее один конец трубки можно приставить к источнику воды (например, кухонному крану), а второй конец расположить ниже уровнем. Когда шланг наполнится водой, концы шланга нужно поднести один к другому. Это необходимо для того, чтобы проверить точность совпадения уровней.

Если уровни воды в обоих концах шланга совпадают, то останется только перевязать концы шланга капроновой нитью.

Если уровни в различных концах шланга не совпадают, это означает, что в шланге сохраняются пузырьки воздуха. Необходимо несколько раз встряхнуть шланг по всей его длине или снова подсоединить его к источнику воды.

В любом случае пузырьки необходимо удалить.

С резервуаром

Водяной уровень

Для того чтобы изготовить этот вид водяного уровня потребуется:

  1. Шланг виниловый внутренним диаметром 7,8 мм.
  2. Емкость, объемом порядка 5 литров (ведро или пластиковая бутыль с толстыми стенками).
  3. Штуцер под шланг (подойдет штуцер диаметром 9,4 мм)
  4. Резиновые прокладки под штуцер наружным диаметром 31,3 мм, внутренним диаметром 12,5 мм.
  5. Четыре шайбы и четыре гайки для закрепления штуцера.

Сделать водяной уровень этого типа можно следующим образом:

  1. В емкости делаем отверстие диаметром 12,5 мм.
  2. В отверстие вставляем штуцер.
  3. Прокладки насаживают на штуцер таким образом, чтобы они оказались с обеих сторон емкости.
  4. Закрепить штуцер шайбами и шайбами с двух сторон.
  5. Обработать места соединения штуцера с емкостью герметиком.
  6. Заполнить емкость и шланг водой.

Водяной уровень готов к применению.

Водяной уровень своими руками

Строительный уровень – ватерпас, необходимый инструмент при определении отношения строительных плоскостей к горизонту. В последнее время на смену этому инструменту приходят лазерные, а еще раньше стали применяться оптические приборы типа теодолит, нивелир. Однако профессиональные инструменты мало используются в домашнем строительстве. Они дороги, кроме того, с помощью обычного ватерпаса проводили измерения при строительстве, настоящих шедевров архитектуры, задолго до изобретения мудреных приборов. Давайте вспомним, как сделать водяной уровень своими руками, тем более это очень просто.

Ватерпас существуют в двух разновидностях.

  • Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

  • Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

  • простота измерения в сочетании с высокой точностью измерений;
  • легко изготовить из подручных материалов;
  • прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Вернуться к содержанию

Материал для изготовления водяного уровня своими руками

  • Прозрачный шланг с внутренним диаметром около 7 мм. Такие шланги можно приобрести в хозяйственном магазине, иногда используются в аквариумистике и поэтому можно приобрести в зоомагазине. Длина шланга в среднем 10 метров;
  • Шприц одноразовый на 20 мл с широкой канюлей;
  • Герметик в виде пластилина;
  • Резиновые или пробковые пробки под диаметр шприца. Вместо пробок можно использовать поршни от шприца с отрезанные на половину;
  • Вода водопроводная или незамерзающая жидкость, используемая для обмывания стекол автомобиля в дождливую погоду;
  • Ведра для воды.

Вернуться к содержанию

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

  • На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.
  • Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
  • Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
  • Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
  • Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Вернуться к содержанию

Применение водяного уровня

Делаем замеры уровня поверхности по отношению к горизонту.

  • Работу проводим вдвоем. Наносим отметку приблизительно половина метра от пола. К ней прикладываем конец шланга с разметкой на шприце и фиксируем в этот конец на отметке.
  • С другой стороны противоположный конец трубки прикладываем приблизительно на том же уровне, что и противоположный конец. Далее перемещая конец трубки вверх или вниз добиваемся совпадения уровня жидкости на одинаковых отметках. В найденной точке делаем метку.
  • Таким же образом поступают на других стенах помещения и также делают отметки карандашом. Рулеткой отмеряют самое маленькое расстояние до основания, все остальные точки, выше указанной необходимо поднять до нулевой отметки на линии горизонта.

Как видите пользоваться водяным уровнем достаточно просто, а результат измерений точен и приемлем для домашнего строительства.

Итак, мы рассмотрели, как легко изготовить водяной уровень своими руками и как им пользоваться. Теперь даже, когда рядом не будет строительных магазинов, Вы сможете изготовить уровень самостоятельно.

Вернуться к содержанию

Видео

Предлагаем посмотреть, как пользоваться водяным уровнем, изготовленным своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Гидроуровень – как проводить замеры и сделать самому? + Видео

Вы до сих пор уверены, что всё, чему учили в школе, никогда вам не пригодится? Скорее всего, вы ошибаетесь.

Например, когда вы используете гидроуровень при строительстве или ремонте, то работает закон сообщающихся сосудов, сформулированный французским ученым Паскалем.

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами.

А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте. Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы. Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно. После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить. Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник. Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется. Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении. Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

Как сделать водяной уровень своими руками?

Нужно отметить, что, в принципе, водяные уровни стоят относительно недорого, и дефицитом не являются, однако, многие мастеровые люди при упоминании любого инструмента, который можно самостоятельно сделать или усовершенствовать, с удовольствием за это берутся. Так вот, с ватерпасами именно эта история. Ответ на вопрос: «Как сделать гидроуровень своими руками?», звучит следующим образом: «Просто!».

Как сделать водяной уровень - пошаговая схема

Шаг 1: Покупаем прозрачный шланг

Итак, во-первых, вам понадобится прозрачный шланг, не узкий, но и не широкий: не менее 5 мм в диаметре, но не более 2 см. Прогоните по нему туда-сюда теплый мыльный раствор, так вы обезопасите себя и свой инструмент от маслянистой основы внутри.

Шаг 2: Шприцы соединим со шлангом

Еще вам совсем не помешают два одинаковых одноразовых пластиковых медицинских шприца для инъекций, подходящих по размеру к шлангу. Иглы нам не понадобятся, а вот поршни отложим на время. Конусики на конце шприцов срезаем так, чтобы можно было соединить их с концами шланга – так получим боковые колбы ватерпаса, причем уже с делениями, по которым будем смотреть уровень.

Шаг 3: Заливаем воду – работаем!

Не спеша, заливаем воду в ватерпас, выпускаем пузырьки воздуха, наступая на середину шланга и поднимая свободный его край вверх. Приступая к работе, поршни шприцев будем использовать, как пробки, на время переноса системы с места на место.

При желании можем сделать гидроуровень с резервуаром. Для этого один из концов шланга нам нужно соединить с какой-нибудь емкостью, которая, кстати, и заменит одного из помощников при выставлении отметок – мы поставим её на стремянку. Такой ёмкостью вполне может служить пластиковое ведро, в котором нужно будет проделать отверстие, вмонтировать в него небольшой штуцер (прокладки и герметик помогут сделать соединение идеальным), насадив затем туда шланг. Процесс заполнения системы водой от этого тоже упростится.


Оцените статью: Поделитесь с друзьями!

Водяной уровень своими руками - Секреты строителя

Ремонт для многих стал очень неприятным, тяжелым и длительным процессом. А строительство и просто непосильной задачей. Ведь самостоятельно построить тот или иной объект довольно сложно и для не профессионалов довольно проблематично. Но при грамотном распределении времени и разумном подходе к выбору инструментов и материалов, а также соблюдению правил техники безопасности можно существенно сэкономить. Самое главное при строительстве новых объектов – это сделать идеально ровную горизонтальную поверхность. Ведь даже небольшое искривление способно не только визуально испортить впечатление от ремонта, но и принести физическое неудобство, например, косо поставленная дверь.

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его  измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Преимущества водяного уровня, сделанного своими руками

Кроме весьма очевидной экономии средств у такого прибора есть и другие плюсы, которые весьма существенны:

  1. Доступность материалов, необходимых для его изготовления.
  2. Высокая точность и простота измерений.
  3. Можно определить отношение плоскостей к горизонту, если длина до 10 метров.

К недостаткам относят чувствительность воды к понижению или повышению температуры воздуха. Зимой она замерзает, а летом испаряется. Если поменять воду на незамерзающую жидкость, то этой проблемы можно избежать. Также у готовых изделий есть существенный минус, их длина ограниченна метражом. Если делать уровень самому, то можно рассчитать необходимую длину, идеально подходящую для конкретного случая. Если помещение очень большое, то работа с таким приспособление будет очень удобно. К тому же готовое приспособление весит очень мало.

Как сделать водяной уровень своими руками

Сделать гидроуровень может даже ребенок, конечно, под присмотром взрослого. Для этого необходимы следующие предметы: гибкий полый шланг и два прозрачных сосуда. Особенностями магазинного изделия являются специальные колбы. Но при работе в условиях низких температур шланг может сорваться с них. Поэтому в процессе самостоятельного изготовления их заменяют на сосуды. Одной из важнейших особенностей водяного уровня является перемещение воды в шланге. Она должна передвигаться плавно, без проблем. Оптимальным диаметром будет 1 – 1,5 см. Важно помнить, что под воздействием солнечных лучей шланг может мутнеть, поэтому увидеть уровень воды будет сложно. Самостоятельное изготовление водяного уровня предполагает использование шланга необходимой длины. Отмерив нужную длину шнура его нужно отрезать. Затем к обоим концам прикрепить сосуды. На них также заранее стоит нанести шкалу. Если никаких подходящих колб в доме нет, то можно использовать шприцы. Их них нужно вытащить поршни, а разметка там уже есть. В качестве жидкости можно использовать обычную воду. Таким образом сделать водяной уровень можно быстро и экономно. А возможность самостоятельно сделать приспособление нужной длины будет приятным бонусом.

Применение уровня на практике

Еще на уроке физики показывали опыт с сообщающимися сосудами. Поэтому пользоваться водяным уровнем может любой ученик средней школы. Нужно приложить в требуемой высоте один конец уровня, например на уровне метра от пола. А второй конец в предполагаемом месте постепенно перемещать так, чтобы уровень воды в обоих сосудах находился на одном уровне. После нахождения оптимального положения жидкости обе точки помечают. Уровень применяют в процессе многих подготовительных работ, например, по стяжке пола или установке батарей. Правильно сделанные измерения помогут сделать все идеально с первого раза, сэкономив время и средства. Особенно важно будет правильное использование гидроуровня в процессе работ по закладке фундамента. Ведь от него зависит прочность, устойчивость и надежность всей конструкции.

Самостоятельное изготовление такого простого приспособления как водяной уровень намного упрощает процесс строительства, в то же время делая его качественным.

Как изготовить и правильно пользоваться гидроуровнем

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

  • Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
  • Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
  • Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
  • Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

  • Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
  • Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
  • Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
  • После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не "хватала" воздух, не пользоваться мутным рукавом.

Строительный уровень своими руками | Строительный портал

Невозможно представить себе  производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря  строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы,  правильно установленные дверные и оконные проемы.  Невозможно представить себе без использования уровня ремонт, даже элементарный косметический.  Уровень применяется при наклеивании обоев, во время  укладки плитки.  При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Оглавление:

  1. Разновидности строительных уровней
  2. Водяной уровень
  3. Пузырьковый уровень
  4. Магнитный строительный уровень
  5. Трубные строительные уровни
  6. Лазерный уровень
  7. Как сделать водяной уровень своими руками
  8. Как сделать лазерный уровень своими руками
  9. Как сделать элементарные приборы для определения горизонтальности и вертикальности

Разновидности строительных уровней

Строительный уровень - это прибор, посредством  которого определяется вертикальное и горизонтальное положение плоскостей.  Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность  предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо  обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

  • Водяной уровень.
  • Пузырьковый уровень.
  • Лазерный уровень.
  • Трубный уровень.
  • Магнитный уровень.

Рассмотрим каждый из перечисленных  видов уровней, их  недостатки и достоинства  поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой  трубкой. Длина трубки  колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

  • Легкость и удобство в эксплуатации.
  • Большая длина шланга.
  • Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

  • Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в  трубке приведет к значительным погрешностям при измерении.
  • Нельзя использовать прибор рядом с источниками тепла. Располагайте  измерительный прибор не менее чем в 1,5 м от приборов отопительных.
  • Прибор предназначен для работы исключительно с горизонтальными поверхностями.
  • Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня - уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, - работа с  горизонтальными поверхностями.

А вот  при помощи прибора, оснащенного двумя  ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают  прямоугольной формы.  Диапазон размеров очень велик.  Длина прибора колеблется от 0,2 до 2,5 м. Встречаются   модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

  • Высокую точность.
  • Удобство в использовании.
  • Приемлемая цена.
  • Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни  точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором.  Он производится из более прочного материала,  лучше переносит удары, обладает  высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

  • Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель  с креплением колб шурупами.  Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка  практически сразу сбивается. Приходится производить настройку заново.  Лучший вариант – вмонтированные наглухо колбы.
  • Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
  • Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая  инструмент, обратите  внимание на модели, корпус которых выполнен  из алюминия.
  • Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие – наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней – небольшие размеры и вес. Как правило, они  изготавливаются в виде прямоугольника. Менее распространенный вариант – складные трубные уровни. Основная сфера использования – работа с профилем  и трубами.

С целью надежного  крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

  • Магнитами.
  • Перфорированной лентой.
  • Шнуром.

Лазерный уровень

Лазерный уровень -  небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

  • Магниты.
  • Штатив.
  • Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей  лазерных уровней:

  • Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия.  Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий.  Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
  • Позиционные.  Два источника излучения позволяют образовывать видимые плоскости. Основное применение –работы по отделке помещений.
  • Самовыравнивающиеся.  Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

  • Высокая дальность действия. Некоторые модели действуют на  расстоянии в 100 м.
  • Высочайшая точность.
  • Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней – очень высокая стоимость. Цена самого обычного и весьма непритязательного  лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность   уровня – уровень водяной. И сделать его своими руками очень легко:

  • Возьмите два шприца без иголок объемом в 20 мл и  тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
  • Выньте из одного шприца поршень и соедините его с одним из концов шланга.
  • Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

  • При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и  первый шприц.
  • Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

  • Отмерить и отметить на одной из стен нужную высоту.
  • Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча.  При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
  • Прикладывать второй  шприц к стенам и отмечать  уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря.  При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня  шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

  • Низкая себестоимость прибора.
  • Простота изготовления.
  • Простота работы с прибором.

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня - произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки,  наклеивании обоев и многих иных работах. Даже для  ровной расстановки мебели  лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно  двумя способами.

Первый способ изготовления:

  • Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите  маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка – все выполнено правильно.
  • Возьмите деревянный брусок.  Его длина  около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
  • Возьмите ровный кусок  фанеры либо доски. Форма куска – квадрат. Размер  стороны 10 см. Прикрепите к ровному концу  колышка.
  • Шурупом или гвоздем прикрепите к центру фанеры  планку. Длина планки должна соответствовать длине пузырькового уровня. Планка  должна иметь возможность вращаться по кругу.
  • Присоедините к планке пузырьковый уровень.
  • На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
  • Прибор готов.

Способ использования подобного лазерного уровня следующий:

  • Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке  пузырек уровня находится в центре и не смещается при вращении планки.
  • Включите лазерную указку. Пометьте место отражения луча на стене.
  • Поворачивая  планку, отмечайте  другие  точки  падения луча на стены.  Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

  • Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро  или обычная кастрюля.
  • К куску пенопласта прикрепите  лазерную указку. Используйте насадку без рисунка, в виде  точки. Постарайтесь, чтобы указка лежала на пенопласте ровно.  Прикрепить ее можно при помощи резинки или хомута.
  • Поставьте емкость с водой на необходимую для разметки высоту.
  • Опустите в воду пенопласт.
  • Включите лазерную указку.
  • Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки  находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

  • Самый элементарный прибор для проверки вертикальности – это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
  • Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина  нитки зависит от высоты помещения.
  • Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
  • Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

  • Возьмите самый обыкновенный деревянный равнобедренный треугольник.
  • В вершине, противолежащей основанию, просверлите небольшое отверстие.
  • Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет  свинцовый грузик для рыбной ловли.
  • Середину основания треугольника пометьте линией.
  • Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

правила использования, сделать своими руками

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Содержание

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Как сделать самодельный уровень воды

Уровни воды использовались тысячи лет. Древние египтяне использовали уровни воды для строительства пирамид, а римляне использовали их для строительства своих акведуков.

Самодельный уровень воды.

Водный уровень легко и недорого изготовить, что делает его идеальным для выравнивания настила или фундамента сарая и более точным, чем уровень плотника на больших расстояниях.

Водный уровень также можно использовать за углами, которые находятся вне прямой видимости, что не может сделать лазер или строительный уровень.

Уровень воды работает по принципу, согласно которому жидкость всегда ищет свой собственный уровень, не имеет значения, является ли водоем ванна или озеро.

Пока нет внешних воздействий (таких как ветер или приливы), вода на одном конце водоема имеет ту же высоту, что и вода на другом конце. Уровень воды просто заменяет пластиковую трубку на водоем.

Вот как сделать свой собственный уровень воды, используя всего лишь отрезок гибкой пластиковой трубки (доступной на ножках в домашних центрах в отделе сантехники) и двух кольев или дюбелей.Мы использовали внутренний диаметр 3/8 дюйма. трубки для нашей воды, но размером 1/4 дюйма I.D. или больше будет работать.

Выравнивание фундамента сарая самодельным водным уровнем.

Чтобы сделать уровень воды:

  1. Забейте кол или дюбель в землю около середины фундамента.
  2. Присоедините один конец гибкой трубки к стойке так, чтобы открытый конец трубки был выше желаемой вершины фундаментных блоков.
  3. Смешайте немного красного пищевого красителя с водопроводной водой в емкости, чтобы было легче видеть уровень воды.
  4. Удерживая другой конец трубки на той же высоте, что и прикрепленный конец, наполните трубку водой до тех пор, пока он не окажется на пару дюймов ниже концов трубки. Убедитесь, что в трубке нет пузырьков воздуха.
  5. Держите большой палец над незакрепленным концом трубы и переместите трубку к одному из фундаментных блоков.
  6. Поставьте столб или дюбель вертикально на верхнюю часть фундамента и прижмите трубу к нему так, чтобы оба конца трубы были примерно на одинаковой высоте.
  7. Уберите большой палец с открытого конца трубки, убедившись, что вода не выходит из любого конца трубки. Отрегулируйте высоту трубки так, чтобы у вас было примерно одинаковое количество трубки над водой с обоих концов.
  8. Отметьте высоту уровня воды в трубе на стержне или дюбеле.
  9. Положите большой палец на открытый конец трубы и перейдите к следующему фундаментному блоку. Если фундамент ровный, вода в трубе будет на той же высоте, что и отметка на коле или дюбеле.
  10. Если отметка выше уровня воды в трубке, опускайте блок до совмещения отметки и уровня воды. Если отметка ниже уровня воды в трубе, поднимите блок на эту величину, чтобы выровнять фундамент.
  11. Если в какой-либо момент вода выльется из трубки, наполните трубку и начните все измерения заново.

Вы можете добавить резервуар для воды к трубке уровня воды выше, просверлив отверстие того же размера, что и трубка в верхней части кувшина емкостью 1 галлон.Просверлите небольшое второе отверстие в крышке, чтобы выровнять давление воздуха.

Наполните кувшин водой на несколько дюймов от верха, вставьте трубку в отверстие, пока она не будет полностью касаться дна кувшина. Пососите открытый конец трубки, чтобы запустить сифонное действие, затем используйте, как указано выше.

Уровень воды | BuildEazy

Как сделать и использовать ведро и уровень воды из шланга

Материалы
Вам понадобится стандартное пластиковое ведро и 12 метров (40 футов) 6 мм (1/4 ″) прозрачной пластиковой трубки nylex или аналогичной.Оба предмета можно приобрести у любых крупных строительных компаний.

Инструкции
1. Просверлите отверстие в ковше на 50 мм (2 дюйма) от дна. Размер отверстия должен быть немного меньше, чем у пластиковой трубки.

2. Отрежьте один конец пластиковой трубки примерно на 50 мм (2 дюйма) вниз. Рис. 1 Это позволяет ввинтить трубку в отверстие меньшего размера в ведре. Рис 2

3. Вытяните трубку изнутри ведра до упора. Рис 3

Как пользоваться ведром и шлангом-уровнемером

Поставьте ведро на табурет или стул для пилы и наполните его водой до верха.
Высота ковша значения не имеет.
Оставьте шланг на земле, пока вода не будет свободно вытекать и не выйдут все пузырьки воздуха.

Метод 1
Этот метод подходит для профилей, высоких настилов, высоких подпорных стен и т. Д.

Возьмите конец шланга и прижмите его к стойке (A). Рис. 4
Отметьте стойку там, где в шланге проходит водопровод.
Это становится базовой линией (не известной требуемой высоты).

Таким же образом отметьте опорную высоту дома, стойки (B) и стойки (C).
Теперь у вас есть базовая линия уровня на всех четырех объектах, но вы хотите обрезать верхнюю часть стоек до такой же высоты, что и известная требуемая высота дома. Показано на Рис.4

Уровень воды больше не нужен.
Просто измерьте высоту от базовой высоты, отмеченной на доме, до известной требуемой высоты, также отмеченной на доме. Перенесите это измерение на стойки (A), (B) и (C), измеряя высоту от базовой высоты, отмеченной на каждой стойке.

Теперь у вас есть горизонтальная линия от известной требуемой высоты дома до столбов (A), (B) и (C).

Метод 2
Этот метод подходит для низких профилей, низких настилов, низких подпорных стен, для определения высоты уровня прудов и бассейнов, контуров грунта и т. Д.

Возьмите конец шланга и удерживайте его за кусок стержня, удерживаемый вертикально на участке (A). Рис 5

Отметьте карандашом линию на стержне в том месте, где видна линия подачи воды в шланге.

Спуститесь с холма и сделайте то же самое в области (B).

Теперь на стержне будут две отметки карандашом.Независимо от того, какое расстояние измеряется между двумя отметками, необходимо также выкопать расстояние (A), чтобы оно было на одном уровне с участком (B).

Монитор уровня воды

- Сделай сам

Количество воды, хранящейся в хранилище в моей удаленной усадьбе, представляет для меня критический интерес, поскольку я нахожусь вне досягаемости ближайших коммунальных предприятий. Но у меня также есть гораздо больше дел за день, чем играть в няню с цистерной. Итак, в разгар прошлогоднего засушливого сезона, когда мои опасения по поводу воды были наихудшими, я собрал дистанционный монитор уровня воды для своего аквариума.

На основе нескольких распространенных электронных компонентов мое устройство за последние 14 месяцев доказало свою безотказность. А теперь контролировать уровень в моем резервуаре для хранения - который раньше требовал утомительной и долгой прогулки по холму - так же просто, как взглянуть на стену в гостиной.

Водопроводные трубы

Не пугайтесь, потому что в конструкцию моего устройства входит несколько электронных штуковин. Компоненты просты в установке, а сам датчик воды просто основан на том факте, что вода лучше проводит электричество, чем воздух.Если вы разместите равномерно расположенные электроды внутри резервуара, соедините их параллельно, а затем подайте ток на дно контейнера, величина тока, возвращаемого в измеритель, будет пропорциональна количеству электродов, которые контактируют с проводящей жидкостью. .

Сенсорная трубка

Вы можете начать сборку своего собственного водомера, собрав сенсорную трубку, которая состоит из 1-дюймовой трубы ПВХ Schedule 40 (на три дюйма длиннее, чем глубина максимального уровня воды в резервуаре) и одиннадцати No.10 саморезов из нержавеющей стали для листового металла. Крепежные элементы функционируют как электроды, и вы можете определить правильное положение для каждого из них, разделив максимальную глубину воды в цистерне на десять равных сегментов. (Например, если глубина воды 30 дюймов, отметка должна быть через каждые три дюйма.)

После того, как вы определите точки, просверлите отверстие диаметром 3/16 дюйма в каждом месте ... а также одиннадцатое. отверстие, расположенное посередине между дном ПВХ и первой отметкой и на 1/4 оборота трубы влево.(В этом отверстии будет «горячая» линия.)

Когда это будет сделано, приготовьте 11 отрезков провода калибра 16. Первый должен быть примерно на фут длиннее трубы, а каждый последующий отрезок должен быть на три дюйма короче предыдущего. За исключением «горячего» провода, не имеет значения, какой вывод подключен к какому резистору ... поэтому цветовая кодировка не требуется. Тем не менее, неплохо идентифицировать «силовую» линию, завязав на ее конце узел. Завершите подготовку провода, сняв 1/4 дюйма изоляции с обоих концов каждого проводника.

Вам будет легче продеть провода в трубку, если вы начнете с самого длинного («горячего») провода и продолжите работу. . . так что проденьте завязанный узел в трубу и протяните его оголенный конец через нижнее отверстие. Затем осторожно вкрутите один из винтов в отверстие, чтобы он захватил провод и обеспечил хороший контакт. (Следите за тем, чтобы не порвать крошечные металлические нити острой резьбой крепежа.) Повторите ту же процедуру для остальных десяти проводов, пока дальние концы не будут выступать из верхней части трубы.



Монтажная плита перфорированная

Затем разместите десять резисторов на 47000 Ом в секции монтажной платы шириной один дюйм. Все выводы на одной стороне платы должны быть спаяны вместе, чтобы сформировать общий вывод ... в то время как один провод датчика подключен к каждому резистору на другой стороне платы. (Убедитесь, что вы не припаиваете завязанный «горячий» провод к резистору.)

Теперь подготовьте столько двухпроводных проводников , сколько вам нужно, чтобы добраться от резервуара для воды до места, где вы планируете установить счетчик. .(Это может быть значительное расстояние, поскольку переменный резистор - часто называемый потенциометром - на измерителе может регулировать сопротивление линии подключения.) Когда ваш провод подготовлен и натянут, просверлите отверстие в заглушке трубы диаметром 1 дюйм ( достаточно большой, чтобы обеспечить плотное прилегание кабеля) и пропустите двойной провод. Припаяйте один из проводов к линии, которая является общей для всех резисторов на монтажной плате ... а затем подключите другой к «горячему» проводу просунав их через одно отверстие в монтажной плате и спаяв их концы вместе.

После того, как соединенные концы остынут, сдвиньте перфорированную плату и лишнюю проволоку в ПВХ, наденьте колпачок на конец и нанесите силиконовый герметик на отверстие для проволоки и шов. Водостойкий клей также следует нанести на головку каждого электрода / винта. . . но не закрывайте винт целиком. Чтобы завершить сенсорную трубку, вам также необходимо надеть колпачок на погруженный в воду конец трубы с герметиком. Однако вы можете утяжелить основание трубки перед установкой крышки.. . так он будет лежать на дне резервуара.

Измеритель

Подключите измеритель последовательно к монтажной плате и параллельно стабилитрону и переменному резистору. Единственная сложная часть этой операции - убедиться, что конец диода с полосой направлен к стойке счетчика. (Стабилитрон ограничивает напряжение в цепи до 6,2. Если он подключен в обратном направлении, схема не будет работать.)

Вы можете использовать либо кнопку включения / выключения, либо так называемый «переключатель мгновенного действия», чтобы включить ваш Наблюдатель за водой.Последнее дает одно преимущество: поскольку переключатель мгновенного действия подает питание только тогда, когда он удерживается, он не позволит вам оставить датчик включенным и случайно разрядить аккумулятор.

Конечно, указанный мною измеритель предназначен для измерения миллиампер постоянного тока, и циферблат показывает эти измерения. Если вы решили изменить надпись на лице, чтобы читать «вода» - как это сделал я, - вы должны быть очень осторожны, чтобы не повредить чувствительную иглу.

Прикосновение класса

Я построил монтажную плату для водомера в сборе из оставшегося куска 2 х 6.Вы можете следить за размерами, которые я использовал в своей системе, чтобы добиться эффекта «настенной доски», или удалить самостоятельно. Однако одна мера предосторожности: крепежные винты для счетчика расположены неравномерно, поэтому обязательно используйте шаблон, предоставленный производителем, при сверлении отверстий.

Мера за меру

Чтобы откалибровать Water Watcher, просто заполните резервуар, вставьте батарею 9 В, нажмите кнопку «Вкл» и поверните переменный резистор (VR 1), пока стрелка не покажет «1».С этого момента положение индикатора будет автоматически соответствовать проценту воды, оставшейся в резервуаре ... «.9» равно 90%, «.8» равно 80% и т. Д.

После того, как вы повесите свой Water Watcher на стену (и, кстати, из крышки старой банки с напитками можно сделать отличную вешалку), вас никогда больше не поймают с сухим ртом.


Модификации для водосборников

Хотя мой Water Watcher работает безошибочно уже больше года, существует небольшая вероятность того, что вы не сможете получить полномасштабные показания, когда ваш резервуар для хранения полон. Такая «неисправность» может быть связана с тем, что проводимость воды изменяется пропорционально видам и количеству минералов, растворенных в жидкости.

Удельное сопротивление обычной колодезной воды - для которой был разработан мой оригинальный Water Watcher - в среднем составляет около 10 000 Ом на кубический сантиметр. Однако сопротивление дождевой воды может превышать 100 000 Ом на сантиметр. . . и такая «мягкая» вода может помешать вам откалибровать ваш счетчик.

Есть два основных подхода к решению этой дилеммы.Самый простой способ - увеличить проводимость воды, добавив минералы. . . Я обнаружил, что столовая ложка соли на каждые 1000 галлонов вполне подойдет. Но вполне понятно, что некоторые читатели будут против добавления каких-либо посторонних веществ в свой драгоценный запас воды. Альтернативой увеличению проводимости жидкости является повышение чувствительности датчика. . . чего можно добиться, добавив несколько транзисторов.

Умножение чувствительности

Транзистор - результат кремниевого волшебства и прародитель современной твердотельной электроники - по сути, является усилителем. При добавлении десяти малых полупроводников и равного количества резисторов чувствительность Water Watcher увеличится в 50 раз. . . всего за 3 доллара.

Все дополнительные детали подключены к исходной перфокарте. . . и дополнить десять резисторов сопротивлением 47 000 Ом. При подключении новых компонентов внимательно следите за изображением и схемой: у транзисторов три вывода, и все они должны быть правильно подключены.

На схеме платы вы увидите, что выводы транзистора обозначены буквами E, B и C.Не ушибайте их! Остальная часть процедуры такая же, как и в исходной конструкции устройства. Повторите шаги калибровки и - если вы не получите правильных показаний - поменяйте местами провода к плате резистора. (Транзисторы чувствительны к полярности.)


Ведомость материалов

 Rl 330 Ом, резистор 1/2 Вт (Radio Shack 271-017)
R2-R11 47 кОм, резистор 1/4 Вт (Radio Shack 271-1342)
VR1 потенциометр 1 кОм (Radio Shack 271 -333)
Выключатель SW1 (Radio Shack 275-011 или 275-609)
M1 0-1 миллиамперметр (Radio Shack 270-1752)
B1 9-вольтовый аккумулятор (Radio Shack 23-464)
(1 ) Зажим аккумулятора (Radio Shack 270-325)
(1 шт. ) Перфокарт (Radio Shack 276-1395)
(10) No.10 саморезов из нержавеющей стали
(1 длина) 1 дюйм, ПВХ труба Schedule 40
(2) заглушки для 1-дюймовой трубы из ПВХ
9 дюймов 2 X 6 планок 0,25

Дополнительные детали для дождевой воды

(10) транзисторов (Radio Shack 276-1603)
(10) 220 кОм, резисторы 1/2 Вт (Radio Shack 271-049)

Как измерить уровень воды в дождевых бочках

Мы часто получаем этот вопрос: Как мне измерить уровень воды в моих дождевых бочках?

Если вы пытались угадать, сколько воды в ваших дождевых бочках, вы знаете, что «проверка крана» и «определение температуры» не так просты, как мы надеялись.Вот несколько способов точно определить уровень воды в вашей BlueBarrel System ™ до тройника !:

Датчик бака

Одним из самых популярных системных аксессуаров является Tank Gauge от Rain Harvesting.

Он контролирует уровень воды в вашей системе BlueBarrel System ™ с помощью легко читаемого циферблата. Его быстро и легко установить, и в нем используется ненумерованная шкала «от пустого до полного», поэтому он будет работать с резервуарами любого размера (до 100 дюймов в высоту)… и системами BlueBarrel с любым количеством стволов.

Благодаря уникальной конструкции BlueBarrel System, расположенной под отвесом, ваш уровень воды будет одинаковым во всех бочках, поэтому вам понадобится только один резервуар для каждой многоствольной системы. (В других конструкциях с несколькими стволами вам может потребоваться манометр на каждом стволе, поскольку каждый может иметь разный уровень воды).

Найдите манометр в нашем интернет-магазине. Вы можете заказать его вместе с комплектом DIY RainKit ™ или отдельно в разделе «Инструменты и аксессуары».

Прозрачный указатель уровня ручной работы

Или вы можете пойти по пути DIY.Вот краткое руководство по созданию смотрового стекла или уровня.

Благодаря функции выравнивания уникальной конструкции BlueBarrel, расположенной под отвесом, все бочки в системе BlueBarrel будут поддерживать одинаковый уровень воды. Установив прозрачную трубку в ту же водопроводную линию, которая соединяет бочки, вы можете определить свой уровень воды, наблюдая за уровнем воды в прозрачной трубке. Наш клиент Рэнди из Сакраменто, Калифорния, поделился фотографиями своего творческого самодельного водомера.*

ОБРАТИТЕ ВНИМАНИЕ: необходимо удалить воздух из верхней части трубки, чтобы вода могла попасть в трубку, не задерживая воздух. И, как и все отверстия в системе сбора дождя, они должны быть защищены сеткой 1/16 дюйма, чтобы предотвратить размножение комаров и попадание крупных частиц.

* В качестве небольшого предостережения - четкий указатель уровня часто является самой слабой частью системы сбора дождевой воды. Если он треснет или протечет, вся вода в вашей системе BlueBarrel будет скомпрометирована.Если вы решите создать свой собственный уровнемер, убедитесь, что вы используете прочные материалы, которые обеспечат вам хорошее прилегание и плотное прилегание! Обязательно держите чистую шкалу в тени, так как воздействие солнечного света приведет к росту водорослей. (Синие бочки непрозрачны и устойчивы к ультрафиолету, так что в противном случае не беспокойтесь о водорослях в вашей системе BlueBarrel!)

Чтобы увидеть больше фотографий этой установки и многое другое, посетите нашу онлайн-фотогалерею!

Уровень воды

Bunyip DIY Build

Что такое уровень воды? Думаю, прежде чем мы перейдем к этому, нам нужно кое-что понять о воде.

Вода достигает своего уровня.

Если подумать о краю спокойного озера. Это как большая миска. На всем протяжении озера, где край воды встречается с сушей, ровная поверхность. Это контурная линия. Если вы найдете способ отметить эту линию, то осушите озеро, чтобы отмеченная линия была горизонтальной линией на ландшафте.

Вода находит свой уровень. Края озера все на одном уровне. Они образуют контурную линию.

Эта физическая природа воды дает нам полезный инструмент для поиска линий уровня на ландшафте.Все, что нам нужно сделать, это создать инструмент, чтобы использовать воду таким образом, чтобы мы могли легко измерить различия.

Если озеро заключено в трубку, вода по-прежнему будет ровной с обеих сторон.

Это именно то, что делает уровень воды Бунип. Шланг, прикрепленный к двум мерным стержням, и есть «озеро». Мы видим две стороны озера напротив дворовой палки. Это позволяет нам точно рассчитать разницу между двумя точками.

Мы не измеряем разность уровней воды, мы используем характер постоянного уровня воды для измерения перепада высот стержней, к которым также прикреплен шланг для воды.

Если мы будем осторожно прикреплять наши садовые палки к одной и той же точке на каждой шесте, мы можем использовать их, чтобы увидеть разницу между двумя точками на земле.

Вы можете нажать на изображения ниже, чтобы получить увеличенное изображение. Каждое изображение имеет краткое описание частей и шагов.

Зачем нужен уровень воды Bunyip?

Я собираюсь использовать пример пермакультуры, чтобы ответить на этот вопрос. Канава - это ровная канава, предназначенная для замедления воды и впитывания ее в ландшафт. Вода является самой медленной и пассивной, когда ей позволяют осесть на ровной поверхности.

Копать ровную канаву проще всего, если начать с поиска ровной поверхности. Линия, созданная путем расположения отдельных точек уровня, называется линией изолиний. Не пугайтесь этого термина. Это просто горизонтальная линия ландшафта.

Помните, что на изображении озера выше у нас была линия вокруг озера, проиллюстрированная линией воды. Что, если озеро потеряет достаточно воды, чтобы линия воды опустилась на 10 футов по вертикали? Вода по-прежнему ровная, и новая линия по краю - это просто еще одна контурная линия.

Возможно, я не совсем ясно выразился. Есть много ресурсов для понимания контуров и выступов. У Джесс на 104homestead.com есть отличный пост, который очень хорошо объясняет. Автор ее сообщения использует уровень A-Frame, но концепции контура и канавки одинаковы.

Как пользоваться уровнем воды Bunyip.

Это работа двух человек. Ну, по крайней мере, с большинством дизайнов Bunyip Water Level это так. Один человек держит один столб устойчиво и вертикально (если он не вертикальный, измерения будут неточными).Второй человек отойдет на желаемое расстояние от первого столба и будет двигаться, пока не найдет другую точку, которая показывает тот же уровень, измеренный на ярдовой палке.

Крыльцо, на котором сидят эти два столбика, ровное. Дно столбов ровное, поэтому вода ровная с обоих концов.

Для меня на этом уровне воды Bunyip уровень обозначен как 12 дюймов. Именно здесь и калибруется этот уровень. Я мог добавить или вычесть воду, чтобы это число было другим.

Объем воды внутри трубки не меняется, поэтому одна сторона поднимается вверх, а другая опускается.Как только вода успокоится и снова вернется к своему уровню, вы можете измерить разницу между двумя числами, чтобы узнать, насколько ваш уровень ниже. В идеале, создавая канавки, вы должны каждый раз иметь одно и то же количество на каждом полюсе. В случае с этим конкретным уровнем это будет 12 дюймов на желтой (верхней) ярдовой палке.

Уровень воды останется прежним. Используйте измерения на дворовых палках, чтобы найти разницу между двумя отметками. Это покажет, насколько вы далеки от уровня.Если вы работаете с канавой, вы хотите, чтобы эти числа совпадали, что указывает на ровную поверхность.

Пузыри равны неприятностям: вытащить пузыри.

Пузырьки в трубке приведут к неточным показаниям уровня. Вы должны найти время, чтобы удалить пузыри. Я обнаружил, что это не так просто, как я думал.

Установите две измерительные стойки вертикально и проложите трубки по земле. Если вы можете удалить эффект скручивания шланга, все будет намного лучше.Сделайте так, чтобы шланг лежал как можно ровнее. В идеале два полюса должны быть приподняты, чтобы пузыри постепенно поднимались и выходили. Проверяйте уровень заполнения после удаления пузырьков и проверяйте наличие пузырьков после каждого заполнения.

Зачем нужен клапан?

Вы заметили, что я установил клапан на конце каждого шланга? Вы задавались вопросом, почему?

Как только шланг был заполнен, я установил второй кран сливного крана.

Уровень Bunyip Water Level можно использовать без клапана. Фактически это делает его проще и дешевле.Я установил вентиль, чтобы при необходимости можно было положить столбы на землю. Пока клапаны закрыты, вода не выливается. Это также упрощает транспортировку, так как вам не нужно беспокоиться о потере воды. Клапаны должны быть открыты для работы. Воздух должен выровняться с обеих сторон, и этого не произойдет, если клапаны закрыты.

Просмотрите этот удивительный PDF-файл Брэда Ланкастера на http://www.harvestingrainwater.com/, чтобы получить более подробную информацию об уровнях Bunyip и A-Frame.

Не пропустите ничего! Подпишитесь и подписывайтесь

Для меня будет честью подписаться на мой канал YouTube и этот блог. Проверьте поле подписки ниже. [mc4wp_form]

Как ваш уровень воды? Создайте беспроводной детектор глубины

Основанный на двойных датчиках давления BMP280 и датчике температуры воды и температуры KY-013, этот проект предназначен для мониторинга испарительных и декоративных водоемов, ручьев или колодцев. Функциональность также может найти применение в аквариумах, гидромассажных ваннах или бассейнах. Реализация двойного датчика обеспечивает точность до ~ 0,05 дюйма водяного столба с отклонением 0,8% за измерение.

Ссылаясь на схему, контроллер на базе Ardurino также подключен к последовательному каналу HC12 для обеспечения удаленного мониторинга

СПИСОК ДЕТАЛЕЙ:

Положение винта

Белый Светодиод Код замены запаса DS18B20-ND *

Genic Наименование

Описание

Количество Номер детали DigiKey

Arduino Nano

1

резистор

6

4.7K резистор

2

510 резистор

2

5. 1K резистор

1 565-4782-ND

1N4001 Диод

1

HC12 Последовательный трансивер

Датчик 2

828-1064-1-ND

0.1 "Рядные соединители

23

0,1" Штифты коллекторов

18 277-1753-ND
1

5 мм Barrel Power Conn

Специфический, в зависимости от ответной вилки 1

1N4148 Диод

2

Кнопочный переключатель

Мгновенный

1

KY-013 Датчик температуры

ИНСТРУКЦИИ ПО СОЗДАНИЮ:

Закодированные процессы контролируют как барометрическое давление, так и давление датчиков, позволяют настраивать базовый уровень, высокие и низкие заданные значения и облегчают отображение светодиодного дисплея с точками срабатывания и соответствующей сигнализацией с отменой.

Как повторное тестирование барометра, так и отчет по беспроводной сети могут быть независимо запланированы с интервалом от 1 до 655535 секунд.

Совместное использование датчиков BMP280 позволяет измерять уровень воды с точностью до долей дюйма и имеет приятный бонус в виде стоимости менее 2 долларов. Второй датчик (S1) настраивается на изменение атмосферного барометрического давления.

Использование функций и служб библиотеки «SparkFunBME280.h» позволяет получать показания температуры, абсолютного давления и высоты на основе измерений давления и температуры, выполненных датчиками.Высота в этом приложении не используется.

HC12 - это 100-канальный последовательный приемопередатчик на базе 433 МГц, сконфигурированный для обеспечения максимальной мощности передачи 20 дБм. Он настраивается для ряда сценариев и обеспечивает до 1000 м за разумные 4-5 долларов. Этот беспроводной канал используется совместно с последовательным USB-портом Arduino Nano.

Ряд рабочих параметров, показанных ниже, можно затем настроить и обновить, при необходимости, по любому из этих каналов. Любой нечисловой ввод вызывает 4 параметра, показанный список системных параметров.

Отчет, показанный ниже, затем доступен как параметр 2 на другом подключенном USB-порте или на удаленном приемном терминале, настроенном с такими же настройками канала и скорости.

Bluetooth также может быть настроен в проекте, хотя с контроллером примерно на 70% и используемой памятью на 46% дополнительное кодирование для WIFI-соединения и интерфейса могло бы передать данные на Thingspeak или другой доступный в Интернете ресурс. На схеме зарезервированы контакты 8 и 9 для WiFI на базе 8266.Код, хотя и доступен, не включен в приложение.

Список рабочих параметров, взятый из системного списка, параметр 3, содержит ряд переменных, которые хранятся в EEPROM и загружаются при включении питания.

Сюда входит настройка Па / дюйм, параметр 7, который представляет собой откалиброванное значение, необходимое для преобразования измеренного давления датчика в единицы измерения в миллиметрах или дюймах и первоначально определенное как 249. 1. Этот параметр также зависит от геометрии и конструкции сенсорной трубки.Калибровка может производиться с использованием как барометрических датчиков, так и датчиков детектора, находящихся в атмосфере, на их рабочих уровнях (положениях).

После того, как устройство будет включено, код настроит датчики, оценит и сохранит текущие различия между датчиками, и последует отчет. Погрузив конец открытой трубки в воду с известным уровнем воды, считайте значение дельты, указанное в итоговом отчете. Разделите полученное значение на количество дюймов или мм, использованное при калибровке: (значение). Запросите отображение служб (любой нечисловой символ), выберите список параметров, используя: 3 $ и, после отображения параметра, введите: 7 $ (значение) $ и верните.Для показанной специфики проекта я обнаружил, что значение 235 работало для меня. Грубо говоря, это принимается как: 249,1 (Па / дюйм) // (диаметр камеры датчика / диаметр трубки). Таким образом устанавливается, что конец трубки будет точкой измерения 0 дюймов или 0 мм. В этом приложении использовались трубки из ХПВХ ½ дюйма и другие материалы.

Вы производитель, изобретатель или энтузиаст DIY? Может быть, вы просто любите поваляться в мастерской по выходным? Сможете ли вы стать следующим фанатом гаджетов? ПРЕДСТАВЬТЕ СВОЙ ПРОЕКТ , И ВЫ МОЖЕТЕ ЗАРАБОТАТЬ 500 ДОЛЛАРОВ от Design News и Digi-Key Electronics!

Кодированная обработка использует как выбранную, так и передискретизирующую характеристики, а также характеристики фильтра, предоставленные датчиком.Все параметры в списке переменных доступны по «ссылке» и (повторно) сохраняются в EEPROM.

Трубка в сборе, открытая снизу, ДОЛЖНА БЫТЬ запечатана, чтобы воздух не мог вытекать из верхней части неоткрытой верхней части трубки. Давление в трубке отражает высоту воды, и любая утечка в конечном итоге будет отражена в отчете о результатах.

Штырь квитирования регистратора, использующий простую последовательность, также кодируется в контроллере. При сопоставлении с прибором на основе SD отчет синхронизируется этим рукопожатием.

Настройка этого приложения со вторым датчиком давления позволяет постоянно измерять высоту воды, не беспокоясь об изменении барометрического давления. Конечно, другой вариант - использование датчика перепада давления. Учитывая их стоимость, например: MPS20N0040D, и включая любые дополнительные требования к аналоговой фильтрации и усилению, предлагаемый подход с двумя датчиками снижает количество деталей и стоимость. Чувствительность (40 кПа), ошибки гистерезиса и работа в погодных условиях вне помещения для дифференциального датчика также могут быть важными конструктивными проблемами при их использовании.

Реализация BMP280 также сообщит о вакууме, что позволит рассмотреть дополнительные приложения. Может потребоваться новая процедура калибровки и, возможно, потребуется сбросить коэффициент преобразования.

Датчик температуры воды был интегрирован в Arduino Nano и использует бусину (модуль) KY-013. Его можно легко заменить / перекодировать для использования с датчиком DS18B20. Для датчика температуры воды параметр 10 предоставляется как простое смещение, применяемое к сообщаемому результату WTemp.

При желании любой датчик давления может также показывать температуру окружающего воздуха, но это не включено в код. Показания датчиков давления и температуры BMP280 откалиброваны на заводе.

Другие функции включают в себя «кнопку» мгновенного отключения, которая устанавливает опорный уровень сигнала тревоги. На мониторе отображается высота смещения. Параметры 5 и 6 также устанавливают аварийный сигнал и светодиодные индикаторы, когда они выше или ниже этой уставки монитора. Параметр 9 можно использовать для установки значения отключения по USB или беспроводной связи.При желании беспроводное соединение может быть удалено без каких-либо изменений, а также с использованием квитирования регистратора.

Обратите внимание, что BMP280 может быть поврежден при питании от напряжения выше 4,25 В. Потребление тока, будучи относительно небольшим, позволяет использовать вывод 3,3 В Ardurino Nano для обеспечения этого питания.

Сконфигурированный как дифференциальный датчик (давление воды относительно атмосферного), BMP280 с диапазоном 110000 Па ограничивает глубину, которая может быть обнаружена, специфическими характеристиками эталонного барометрического давления.На уровне моря вы сможете обнаружить только до ~ 34,8 дюйма ((110000-101325) / 249,1). На высоте 5000 футов это улучшается до ~ 103,6 дюйма ((110000-88200) / 249,1).

Контроллер Nano может нуждаться в модификации в зависимости от производителя. Вывод RCV контроллера был подтянут вверх и также обеспечивал питание для светодиода RCV, питаемого резистором 1K от бортового FIFO. Я обнаружил, что вывод последовательного вывода TX HC12 не будет приводить к достаточно низкому уровню вывода RCV контроллера. В описании приложения используется конфигурация проводного ИЛИ, и для этого потребуется заменить / вставить последовательно диод между FIFO TX и контактом RCV контроллера. В качестве альтернативы, неинвертирующий драйвер, также описанный ниже, может использоваться HC12 для установки вывода RCV на достаточно низкий уровень, чтобы удовлетворить требования контроллера к низкому уровню входного сигнала.

Наконец, системный параметр 4, Psswd, представляет собой односимвольный «ключ» (ascii: 0–255) и является заполнителем, который используется, если поддерживается последовательность шифрования. Есть несколько возможных способов и уровней схем шифрования. Заголовок короткого замыкания позволяет приложению вести себя как открытая ссылка или как закрытая ссылка, требующая использования соответствующего источника шифрования для настройки параметров.В приложение закодирована услуга дешифрования, но она не используется, и для данных отчета не предусмотрено «шифрование». Центральному многоканальному трансиверу с сервисами шифрования придется ждать следующего проекта.

Саммит по инновациям в интеллектуальном производстве компании Atlantic Design & Manufacturing. Предназначен для профессионалов отрасли, которые хотят решать производственные задачи на уровне предприятия и предприятия с помощью ИТ-решений. Погрузитесь в последние разработки во время двухдневного саммита по инновациям в области интеллектуального производства под руководством экспертов.Вы получите самую свежую информацию о фабрике будущего, включая понимание приложений промышленного Интернета вещей и Интернета вещей, профилактического обслуживания, интеллектуальных датчиков, безопасности и согласования ИТ / ОТ. 13-15 июня 2017 года. Зарегистрируйтесь сегодня!

[Все изображения любезно предоставлены Уильямом Грилем]

Как создать свой собственный инструмент уровня

Инструмент уровня является основным инструментом в большинстве наборов инструментов.В идеале у вас должно быть несколько типов разной длины. Они жизненно важны при строительстве, ремонте и модернизации проектов, чтобы гарантировать, что детали действительно ровные или перпендикулярные. Однако вы можете сделать уровень самостоятельно, используя воду. Это имеет смысл, поскольку вода всегда пытается выровняться.

Шаг 1. Уровень для трубки

Вы можете сделать два типа инструмента уровня. В одном используется просто трубка, а в другом - трубка и ведро с водой. Инструмент уровня трубы отлично подходит для горизонтальных поверхностей, а инструмент уровня ковша лучше для вертикальных поверхностей.

Чтобы сделать инструмент для измерения уровня с трубкой, все, что вам нужно сделать, это перевернуть и зажать один конец хирургической трубки, чтобы убедиться, что она не протекает. Смешайте воду с пищевым красителем и налейте в трубку, оставив около 2 дюймов воздуха вверху. Сложите и зажмите другой конец, убедившись, что в трубке нет пузырьков воздуха.

Шаг 2: Уровень сегмента

Создание инструмента уровня сегмента требует большего, но не намного. Просверлите отверстие в боковой части ведра у самого дна.Отверстие должно быть немного меньше внешнего размера хирургической трубки. Протяните трубку на несколько дюймов, пока она не достигнет центра ведра. Закупорите отверстие в ведре как внутри, так и снаружи, чтобы сделать его водонепроницаемым и дать ему высохнуть.

Снаружи от конца ковша должна быть длинная трубка. Наденьте зажим на конец и поставьте ведро на кухонную стойку так, чтобы трубка уходила в раковину. Наполните ведро водой, окрашенной пищевым красителем.Теперь разожмите трубку и дайте воде стечь в раковину, пока не перестанете появляться пузырьки воздуха, прежде чем снова зажать.

Шаг 3: Использование уровня с трубкой

Ватерлиния в трубке инструмента уровня будет немного ниже верхней части трубки. Чтобы использовать уровень, держите его так, чтобы ватерлиния на одном конце находилась на отметке, которую вам нужно прочитать. Вода на другом конце будет на том же уровне, поэтому вы можете пометить ее соответствующим образом и при необходимости внести коррективы. Из-за длины этой трубки ее лучше всего использовать вдвоем.

Шаг 4.
Использование уровня ковша

Поставьте ковш на поверхность, близкую к вертикальной поверхности, которую вы хотите выровнять. Прижмите трубку к вертикальной поверхности и дайте воде осесть. Уровень воды в трубке будет немного вогнутым, но это совершенно нормально. Все, что вам нужно сделать, это отметить уровень, на котором будет выполняться работа.

Шаг 5. Предупреждения

Очень важно убедиться, что в нивелире нет пузырьков воздуха для обеспечения надлежащей точности.С помощью инструмента уровня ведра подождите, пока он нагреется до температуры воды в ведре, если будет добавлена ​​дополнительная вода.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
