Многие производственные процессы современной промышленности связаны с использованием в работе воды и различных водных растворов. Вода применяется для охлаждения, промывания, получения пара, поддержания концентрации растворов химических веществ, в ходе производства продуктов питания и для решения множества других задач. В связи с этим большое внимание уделяется вопросам контроля уровня жидких продуктов на основе воды.
Современный рынок промышленного оборудования предлагает большой выбор разнообразных устройств, предназначенных для измерения, контроля и сигнализации уровня жидких продуктов — от самых простых датчиков до сложных высокотехнологичных уровнемеров. Для контроля уровня воды чаще всего применяются самые простые — поплавковые датчики.
В основе устройства поплавковых выключателей уровня воды лежит использование поплавка, размещаемого в контролируемой емкости, резервуаре или водоеме на кабеле или специальном стержне.
Самые простые виды датчиков представляют собой механические поплавковые выключатели уровня воды, предназначенные для контроля заданного предельного уровня. Срабатывание выключателя происходит при достижении водой необходимого уровня, на котором установлен датчик. В результате поплавок выключателя всплывает и вызывает замыкание контактов через специальный шток. Соответственно при снижении уровня поплавок опускается, возвращая контакты в исходное положение. Подобный вид поплавковых выключателей уровня, несмотря на простоту, может свободно использоваться в автоматизированных управляющих системах с небольшим функционалом для сигнализации предельного уровня воды.
Еще один вид простых устройств — кабельные поплавковые датчики уровня воды. В этом случае используется поплавок специальной формы, меняющий угол наклона в зависимости от уровня воды в емкости. Соответственно при изменении угла встроенные контакты замыкаются или размыкаются, что в свою очередь приводит к срабатыванию датчика или возвращению в исходное положение. Кабельные поплавковые выключатели уровня воды могут использоваться как в закрытых емкостях, так и в открытых резервуарах и водоемах, в том числе бассейнах, колодцах, водохранилищах и т.д. При этом кабельные датчики способны напрямую управлять насосным оборудованием, запуская или останавливая процесс наполнения емкости или откачки воды.
Самой распространенной группой поплавковых датчиков уровня воды являются магнитно-поплавковые или герконовые датчики. В этом случае для работы используются специальный магнитный поплавок, который при изменении уровня воды перемещается и воздействует на герконовые контакты датчика.
Дополнительным преимуществом магнитных датчиков является использование для переключения состояний датчика герконов — герметичных контактов, что гарантирует защиту от контакта с водой.
Магниточувствительные датчики отличаются широкими возможностями применения и могут использоваться не только в качестве поплавковых датчиков уровня воды, но и для работы с другими видами жидких продуктов. Конструкция магнитных датчиков существенно различается в зависимости от области применения и поставленных задач. При этом помимо стандартных исполнений многие производители предлагают и специализированные серии устройств, предназначенные для использования с опасными и агрессивными веществами, в условиях повышенных температур или высокой вероятности возникновения взрывов.
Преимуществом всех видов поплавковых выключателей уровня воды является простота их установки и эксплуатации. Чаще всего датчики поплавкового типа используются в качестве сигнализаторов предельного уровня воды в емкости.
Это обусловлено самим принципом работы поплавка. Исключением могут стать только магнитные датчики с несколькими парами контактов, расположенных на разном уровне. В этом случае один датчик может использоваться для контроля одновременно нескольких заданных уровней воды и отличается большей функциональностью.
Если вы столкнулись с проблемой выбора поплавкового выключателя уровня воды, вы можете обратиться к инженерам компании «РусАвтоматизация». Специалисты нашей компании помогут вам подобрать оптимальный вариант устройства, подходящий под конкретные условия применения.
Поплавковые датчики уровня. Поплавковые выключатели уровня.
ПОДДЕРЖИВАЙТЕ УРОВЕНЬ ЛЮБОЙ ЖИДКОСТИ В РЕЗЕРВУАРЕ АВТОМАТИЧЕСКИ
Поплавковые выключатели применяются для поддержания заданного уровня жидкости в колодцах, КНС и резервуарах-накопителях. Различные варианты исполнения датчиков, позволяют использовать их практически для любых типов жидкостей: питьевой воды, канализационного стока, навоза, технической и химически загрязненной воды, а также смазочно-охлаждающих жидкостей.
НЕ СОДЕРЖАТ РТУТИ
РАБОТАЮТ ПРИ ТЕМПЕРАТУРЕ ДО +60°С (ВМЕСТО +50°С У ДРУГИХ ПРОИЗВОДИТЕЛЕЙ)
РАССЧИТАНЫ НА 50 000 ПЕРЕКЛЮЧЕНИЙ И БОЛЕЕ
ТЕСТИРУЮТСЯ В ВОДЕ С ПОНИЖЕННЫМ ДАВЛЕНИЕМ И ПРОХОДЯТ ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ
СОЗДАВАЙТЕ ПРОФЕССИОНАЛЬНЫЕ ГИДРОСИСТЕМЫ
ЗАПОЛНЯЙТЕ И ОПОРОЖНЯЙТЕ РЕЗЕРВУАРЫ В АВТОМАТИЧЕСКОМ РЕЖИМЕ
ПРИНЦИП РАБОТЫ СИСТЕМЫ С ДВУМЯ ДАТЧИКАМИ (МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО УРОВНЯ):
В РЕЗЕРВУАР ПОСТУПАЕТ ВОДА ИЛИ ДРУГАЯ ЖИДКОСТЬ (1,2). ПРИ ДОСТИЖЕНИИ МАКСИМАЛЬНОГО УРОВНЯ (3), ВКЛЮЧАЕТСЯ НАСОС И ОТКАЧИВАЕТ ЖИДКОСТЬ ИЗ РЕЗЕРВУАРА (4). КОГДА УРОВЕНЬ ОПУСТИТСЯ ДО МИНИМАЛЬНОГО (5), НАСОС ОТКЛЮЧАЕТСЯ.
В СИСТЕМУ МОГУТ БЫТЬ ВВЕДЕНЫ ДАТЧИКИ АВАРИЙНОГО УРОВНЯ ЖИДКОСТИ (6,7).
ОНИ БУДУТ ВКЛЮЧАТЬ РЕЗЕРВНЫЕ СИСТЕМЫ ОТКАЧКИ И ПЕРЕДАВАТЬ СИГНАЛ ОПЕРАТОРУ ОБ ОТКЛОНЕНИЯХ В РАБОТЕ.
ХОМУТ ДЛЯ КРЕПЛЕНИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
УГОЛ ВКЛЮЧЕНИЯ — 20°
1 – ПЕРВАЯ ГЕРМЕТИЧНАЯ КАМЕРА
2 – ВТОРАЯ ГЕРМЕТИЧНАЯ КАМЕРА
3 – ТРЕТЬЯ ГЕРМЕТИЧНАЯ КАМЕРА
4 – МЕТАЛЛИЧЕСКИЕ ГРАНУЛЫ
ТРЕТЬЯ ГЕРМЕТИЧНАЯ КАМЕРА И МЕТАЛЛИЧЕСКИЕ ГРАНУЛЫ ОБЕСПЕЧИВАЮТ ОПРОКИДЫВАНИЕ ДАТЧИКОВ ПРИ ПРЕВЫШЕНИИ ВОДОЙ ЗАДАННОГО УРОВНЯ.
ОДИН ПОПЛАВКОВЫЙ ДАТЧИК СЕРИИ FLOTEC ПОЗВОЛЯЕТ КОНТРОЛИРОВАТЬ И МИНИМАЛЬНЫЙ (1) И МАКСИМАЛЬНЫЙ (2)УРОВНИ ЖИДКОСТИ.
КРЕПЛЕНИЕ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ ХОМУТА К ВЕРТИКАЛЬНОЙ ИЛИ ГОРИЗОНТАЛЬНОЙ ОПОРЕ (1, 2). ПОСЛЕДНИЙ ВАРИАНТ ПРЕДПОЛАГАЕТ ИСПОЛЬЗОВАНИЕ СПЕЦИАЛЬНЫХ ПРОТИВОВЕСОВ.
ПРОТИВОВЕС МАССА – 230г
ГАБАРИТНЫЕ РАЗМЕРЫ
ХОМУТ ДЛЯ КРЕПЛЕНИЯ
УГОЛ ВКЛЮЧЕНИЯ — 45°
ОДИН ПОПЛАВКОВЫЙ ДАТЧИК СЕРИИ FOX ПОЗВОЛЯЕТ КОНТРОЛИРОВАТЬ И МИНИМАЛЬНЫЙ И МАКСИМАЛЬНЫЙ УРОВНИ ЖИДКОСТИ.
КРЕПЛЕНИЕ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ ХОМУТА К ВЕРТИКАЛЬНОЙ ИЛИ ГОРИЗОНТАЛЬНОЙ ОПОРЕ (1, 2). ПОСЛЕДНИЙ ВАРИАНТ ПРЕДПОЛАГАЕТ ИСПОЛЬЗОВАНИЕ СПЕЦИАЛЬНЫХ ПРОТИВОВЕСОВ.
ДАТЧИКИ СЕРИИ MOUSE
ПРЕДНАЗНАЧЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ В УСЛОВИЯХ ОГРАНИЧЕННОГО ПРОСТРАНСТВА ПРИНЦИП РАБОТЫ
В РЕЗЕРВУАР ПОСТУПАЕТ ВОДА ИЛИ ДРУГАЯ ЖИДКОСТЬ (1) И ПОДНИМАЕТ ОБА ПОПЛАВКА ВВЕРХ (2). ПРИ ДОСТИЖЕНИИ МАКСИМАЛЬНОГО УРОВНЯ (3), ВКЛЮЧАЕТСЯ НАСОС И ОТКАЧИВАЕТ ЖИДКОСТЬ ИЗ РЕЗЕРВУАРА (4).
КОГДА УРОВЕНЬ ОПУСТИТСЯ ДО МИНИМАЛЬНОГО (5), НАСОС ОТКЛЮЧАЕТСЯ.
ДАТЧИКИ КРЕПЯТСЯ:
• НЕПОСРЕДСТВЕННО К СТЕНКЕ
• К МЕТАЛЛИЧЕСКОЙ ОПОРЕ ПРИ ПОМОЩИ ХОМУТА (6)
• К НАСОСУ ПРИ ПОМОЩИ МОНТАЖНОГО КОМПЛЕКТА (7)
Поплавковый выключатель уровня для вертикального монтажа Модель RSM WIKA
Применение
- Контроль уровня и мониторинг заданных уровней
- Широкая область применения устойчивых противокоррозионных материалов обеспечивает возможность использования их в любой отрасли промышленности: химической, газовой, нефтехимической и фармацевтической промышленности, в судостроении, в машиностроении, энергетической промышленности, также на электростанциях
- В водоочистительных установках, в пищевой промышленности и производстве напитков
Специальные особенности
- Широкая область применения благодаря простому, надежному, функциональному принципу работы
- Для сложных условий эксплуатации, длительный срок службы
- Диапазоны применения:
Т = -196…+300 0С
Р = от вакуума до 100 бар
ρ ≥ 400 kg/m2
- Широкий выбор различных электрических соединений, присоединений к процессу и материалов
- Взрывозащищенное исполнение
Технические характеристики
Магнитные выключатели служат для сигнализации предельных значений уровня заполнения.
Поступающий от них двоичный сигнал может подаваться на сигнальные устройства или на блоки управления.
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по трубе скольжения. Внутри трубы скольжения находятся герметизированные магнитоуправляемые заряженные контакты (герконы), по немагнитным стенкам трубы скольжения поплавок приближается к поплавковому магниту.
Магнит переключает контакты на заранее установленной высоте переключения и тем самым позволяет получить сигнал на любом уровне.
Благодаря применению магнита и геркона процесс переключения происходит бесконтактно, без износа и без вспомогательной энергии.
Контакты с нулевым потенциалом.
Поплавковые магнитные выключатели поставляются с несколькими точками переключения.
Контактные функции всегда относятся к повышению уровня жидкости: нормально открытый / нормально закрытый / переключающиеся контакты.
Благодаря применению одного поплавка максимально для двух точек переключения, обеспечивается контактная схема с двумя устойчивыми состояниями, то есть это состояние и сохраняется при дальнейшем повышении или понижении уровня.
Поплавковый выключатель прост в установке и обслуживании, поэтому затраты на монтаж и ввод в эксплуатацию невысокие.
Технические преимущества:
- Выключатели работают независимо от образования пены или пузырей, токопроводимости, вибрации, давления и температуры в указанных пределах.
- Универсальная обработка сигналов: в системах управления, по правилам НАМЮР (EN 60947-5-6), с усилителями сигналов и с реле для защиты контактов и для управления насосов.
- Подключение к модулям AS-Interface.
- Многократная функция с одним датчиком до 8-ми точек переключения
- Точная воспроизводимость точек переключения
- Возможность измерения разделительного слоя D≥50 кг/м3
- Простой монтаж и ввод в эксплуатацию. Технического ухода не требуется.
- Поплавковые магнитные выключатели являются пассивными электрическими компонентами в соответствии с EN 50020/5.4 и они пригодны к применению их во взрывоопасной зоне без сертификации, если они используются в искробезопасной электрической цепи с компонентами EEx ib.
- Возможно специальное исполнение по запросу заказчика
- Долгий срок службы
Реле уровня в системах автоматики
При автоматизации различных процессов довольно часто возникает задача управления уровнем жидкости в резервуаре. Как правило, необходимо поддерживать уровень в заданных пределах, управляя включением/выключением насоса или открытием/закрытием клапана подачи или слива. Во всех этих случаях возникает необходимость регистрировать достижение жидкостью заданного уровня. Для этой задачи как нельзя лучше подходит поплавковый датчик уровня.
Поплавковый выключатель (или «реле уровня»)Поплавковый датчик часто называют «реле уровня». Действительно, принцип действия поплавкового выключателя очень похож на принцип действия электромагнитного реле.
Реле уровня, как и обычное реле, имеет нормально-открытый (НО) и нормально-закрытый(НЗ) контакты, которые меняют свои состояния на противоположные при срабатывании устройства.
Однако, в отличие от электромагнитного реле, срабатывание поплавкового датчика происходит при его «всплывании» (при достижении жидкостью уровня, на котором расположен поплавок).
При выборе поплавкового датчика для конкретного применения, необходимо ориентироваться на следующие основные параметры:
1. Метод установки датчика

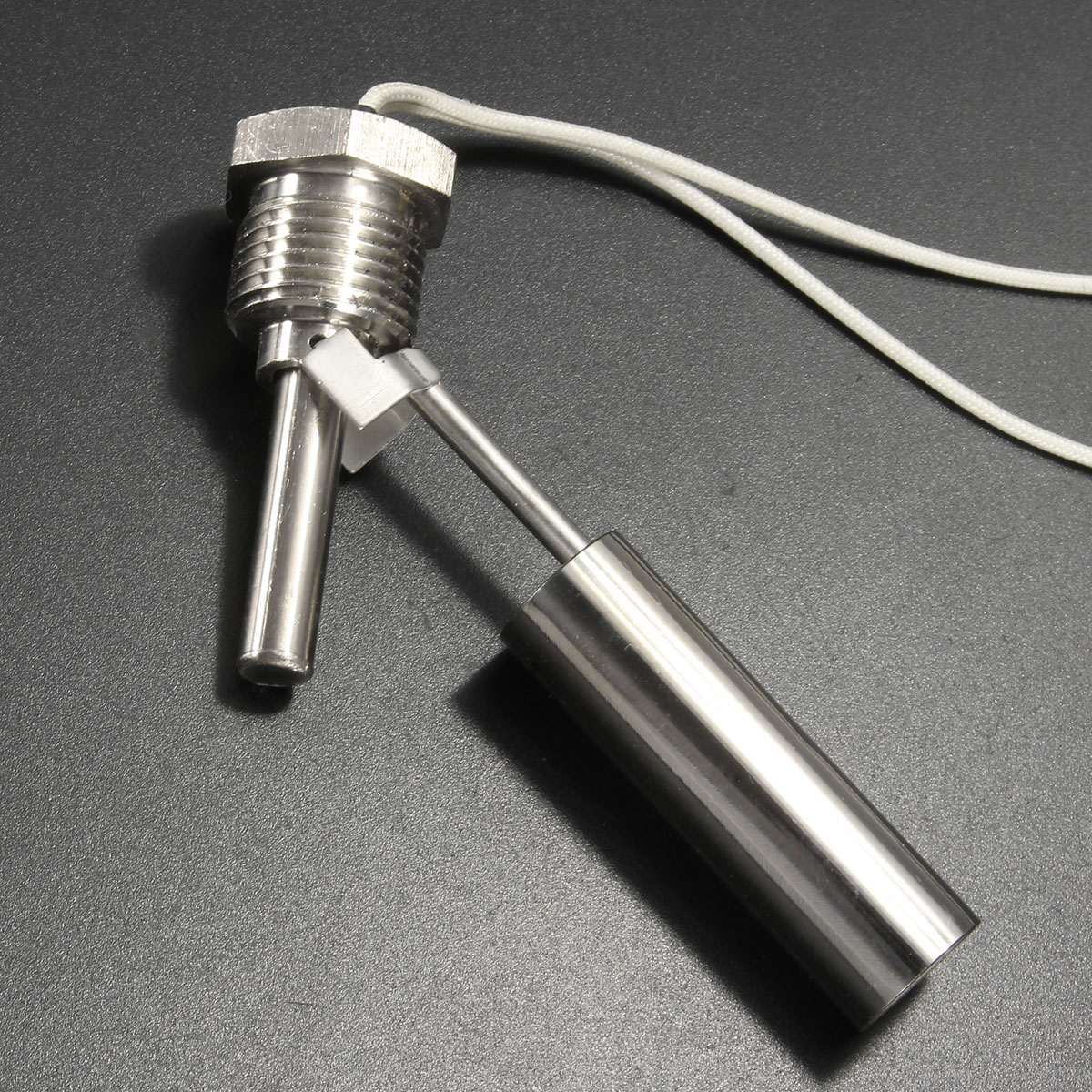

Датчик может устанавливаться на вертикальную (а) или горизонтальную (б) поверхность.
При проектировании места установки необходимо также учитывать длину погружаемой части: она должна быть достаточной для регистрации требуемого уровня жидкости.
2. Для работы в каких средах предназначен датчик
Необходимо также учитывать материал, из которого изготовлен датчик. Он должен быть совместим с рабочей средой. Для работы в бытовых системах в водной среде подойдёт любой датчик, в том числе и пластмассовый. Для агрессивных по химическому составу сред и работы при высоких температурах применяют корозионно- и термо-устойчивые датчики.
3. Длина погружной части
Длинна погружной части определяет, какой максимальный уровень может быть измерен. Этот параметр должен рассматриваться относительно места предполагаемой установки.
4. Максимально коммутируемый ток
Необходимо учитывать, что при использовании поплавкового датчика для включения/выключения силового оборудования (например насоса), через контакты датчика проходит весь питающий ток. Превышение максимально-допустимого уровня коммутируемого тока приведёт к перегреву и выходу из строя электрической части датчика. Поэтому при выборе реле уровня, необходимо выяснить номинальный ток коммутируемого оборудования.
5. Количество регистрируемых уровней
Один датчик может регистрировать сразу несколько уровней. По сути, это несколько датчиков в одном конструктивном исполнении.
Поплавковый датчик — выключатель насосаКлассическим применением реле уровня — является управление включением и выключением насосов.
На следующем рисунке показаны два способа включения датчика уровня в цепь насоса: для работы на наполнение резервуара и на откачку.
Как уже было сказано, реле уровня имеет НО и НЗ — контакт. На рисунке коричневый и синий провод образуют нормально-открытый контакт, а чёрный и синий — нормально-закрытый.
В первом случае (режим откачки воды) насос запитан через НО-контакт (не замкнут в нижнем положении датчика). Когда уровень жидкости достигнет заданной отметки (датчик всплывёт), его НО-контакт замкнётся, включит насос в работу, и начнётся откачка жидкости. Насос будет работать до тех пор, пока датчик снова не опустится
В случае работы насосы на заполнение — ситуация обратная. Насос запитан через НЗ-контакт датчика. Это означает, что когда датчик находится в нижнем положении, этот контакт замкнут и насос работает, происходит заполнение резервуара жидкостью. Как только датчик всплывёт, его НЗ-контакт разомкнётся и отключит насос.
Регистрация уровня воды в закрытом резервуаре (сигнализатор уровня)Поплавковые датчики часто используют для сигнализации уровня жидкости в закрытом резервуаре.
Контакты датчиков коммутируют сигнальные лампы на шкафу управления. Для этих целей также может быть использован специализированный прибор — сигнализатор уровня. В этом случае сигналы от датчиков заводят на входы прибора. На рисунке приведён пример регистрации уровня воды с помощью сигнализатора уровней САУ-М6 компании «ОВЕН».
