Технология производства чпу выжигателя своими руками. Выбор и изготовление своими руками лазерного чпу выжигателя Что входит в комплект

Какими характеристиками должен обладать ЧПУ выжигатель, чем отличаются изделия и есть ли возможность сконструировать их самостоятельно? Специалисты предупреждают, прежде чем оправляться в магазин за прибором или пытаться собрать его, необходимо понять механизм действия ЧПУ станка и продумать, какая будет оптимальной.

В последнее время пирография развивается и набирает особую востребованность, люди заказывают у профессионалов выжженные по дереву картины и портреты в качестве сувениров и подарков. Поэтому у опытных мастеров и любителей подобного занятия появилась идея открыть собственный небольшой бизнес, основанный на выжигании изображений.

Лазерный ЧПУ выжигатель относится к последним разработкам.

Лазерный выжигатель с ЧПУ

Главной отличительной чертой прибора является возможность точно прорезать и вырисовывать границы, высокий результат достигается за счет того, что станок рисует по древесине точками. Преимущества лазерного станка:

  • Благодаря высокой точности станком удобно выжигать мелкие надписи и таблички – изображение будет четким с яркими контурами.
  • Лазерный выжигатель подходит для обработки дерева, кожи, бумаги и пленки.
  • Станок исправно работает в помещении с низкой или высокой температурой, сквозняки и перепады не влияют на функционирование.

Есть основные недостатки.

Поскольку станок рисует точками, вывести лазером полутона и тени не удастся. Добиться объемного изображения не получится даже у опытного художника с оптимально настроенной программой.

Лазерный ЧПУ станок работает медленно. Специалисты уверяют, чтобы нарисовать портрет размером 25×25 сантиметров, мастеру придется потратить около 13 часов. Необходимо учитывать, картина будет светлой, возможно, потребуется дополнительная прорисовка.

При увеличении фотографии перед переносом на полотно, выжигатель прорисует ее пикселями. Внешне изображение будет напоминать мозаику.

Мастера утверждают, излучает слишком яркое свечение, со временем такая яркость негативно скажется на зрении.

Выжигатель с нихромовой нитью

Приспособление оснащено другим механизмом воздействия, придающим выжженным изображениям существенный объем, рисунки кажутся натуральными и насыщенными. Изображение наносится на древесину нихромовой нитью, яркость цвета зависит от температуры прогревания нити и времени воздействия на поверхность.

Во время прорисовки теней проволочное жало нужно быстро провести над поверхностью, не задерживая на дереве. Но если рисунок требует ярких и толстых линий, проволоку можно оставить на 3–4 секунды.

К достоинствам станка специалисты относят:

  • Насыщенность рисунка регулируется на аппарате специальной кнопкой.
  • Функция помогает придать изображению любую интенсивность в зависимости от пожеланий клиента.
  • Выжигать картины легко по дереву и коже.
  • Чтобы прорисовать картину размером 25×25 сантиметров, у опытного специалиста уйдет 3 часа.
  • Рисунок не будет пиксельным при вытягивании и увеличении фотографии.
  • Во время выжигания аппарат не излучает вредный свет.

Недостатки агрегата

Чтобы выполнить работу качественно, мастеру требуется поддерживать в помещении постоянную температуру. Небольшой сквозняк остудит нихромовое жало, на изображении появится белые полосы и светлые участки, работу придется переделывать.

Нихромовое жало быстро изнашивается, его замену производят через каждые 5 картин. Несмотря на то что нить обладает невысокой ценой, ее замена отнимает много времени.

Самостоятельное изготовление станка

Поскольку выжигатель по дереву дорого стоит, приобрести изделие способен человек с высоким доходом, мастера пытаются соорудить машины своими руками.

Сконструировать подобное изделие сложно, человеку придется потратить много времени, сил и средств.

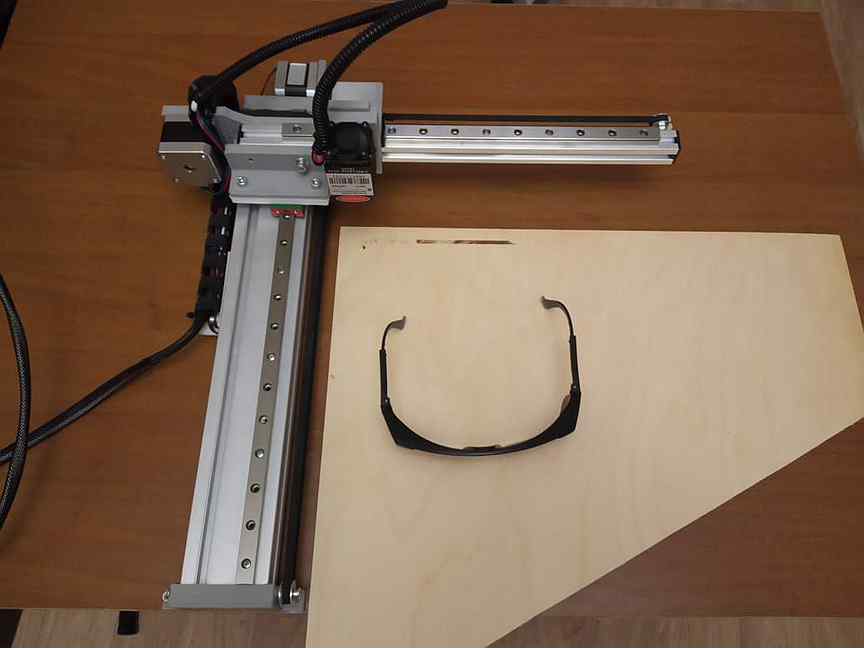

Гравировальный станок может послужить как основа для изготовления лазерного выжигателя

Если мастер обладает определенными навыками в электронике и хорошо пользуется инструментами, основу несложно соорудить самостоятельно.

Специалисты утверждают, легкий способ – сконструировать станок из ненужного принтера, прибор будет при помощи ременной передачи и управления компьютером перемещать стол в поперечном направлении.

Над столом рекомендовано закрепить каретку от печатной машинки с подвижной частью, передвигающейся во всех направления. Игла выжигателя фиксируется к подвижному элементу. Завершающий этап – соединение двигателя с компьютером через специальный блок и установка оптимальной программы, подходящей для выжигания изображений.

Опытные мастера уверяют, что собрать выжигатель собственноручно довольно сложно. Вероятность того, что изделие будет работать должным образом с первого раза, составляет около 50%. Показатели заставляют задуматься специалистов над целесообразностью производства такого агрегата в домашних условиях.

Все фото из статьи

В художественной графике существует такой термин, как пирография, который буквально обозначает рисование огнём и для этого используют самодельный или профессиональный выжигательный аппарат по дереву. Но при этом не следует забывать, что здесь может происходить не только отделка цельной древесины, но также фанеры и пробки, кожи и плотной ткани, картона и фетра.

Только сам наконечник инструмента, конечно, будет отличаться по величине и даже по конфигурации. Мы расскажем вам, какие бывают виды приборов и можно ли их сделать самостоятельно, а также предлагаем вашему вниманию видео в этой статье.

Инструменты для пирографии

Виды выжигателей

Примечание. Вне зависимости от марки или даже бренда производителя, все выжигательные приборы могут быть разными не только в соотношении цена – качество, но и по способу нанесения рисунка.

  • Самый распространённый прибор для выжигания по дереву, это аппарат с нихромовой петлёй, которая как раз и является носителем высокой температуры, действуя по принципу спирали – на замыкание, то есть, она нагревается во время замыкания через неё ноля и фазы . На заводских устройствах зачастую есть переключатель мощности, который может быть плавным или шаговым (щелчковым), что, по сути, не имеет никакой разницы.
    Основное удобство проволочной петли заключается в том, что её накал и полное остывание происходит за несколько секунд, следовательно, вам не придётся держать постоянно такое устройство во включенном состоянии, а это, в свою очередь, положительно отразится на расходе электроэнергии.

  • Кроме того, для ручной работы используется аппарат со сменными насадками, как на фото вверху, который также может быть задействован в качестве паяльника при работе с оловом и канифолью (электрические устройства и платы) . Такое устройство и нагревается тоже, как обычный паяльник, при помощи вмонтированной спирали у держателя насадки, поэтому, процесс прогрева и остывания происходит достаточно долго и при работе его обычно не отключают от сети.
    Но этот недостаток в некоторой степени компенсируется переключателем мощности и чтобы насадка полностью не остывала, тумблер переводят на самый слабый режим, хотя замену насадок лучше производить в холодном состоянии, так как металл при нагревании расширяется и можно разломать держатель.

  • Кроме обычных, заостренных насадок, на выжигатель, работающий по принципу электрического паяльника, можно надевать насадку в виде клейма, то есть, это будет та же самая насадка, только с окончанием в виде плоскости с рельефным изображением . Такие приборы чаще всего применяются для маркировки или серийного производства каких-либо поделок и работают от сети 220В.

  • Конечно, самый дорогой инструмент, это станок — выжигание лазером по дереву с высокой точностью достижимо только при механизированной обработке с числовым программным управлением . Преимущество пирографа состоит в том, что он управляется через компьютер, и вы сможете закачать туда программу с нужным вам изображением (рисунком или надписью).

Собираем прибор самостоятельно

Примечание. Чтобы сделать электровыжигатель по дереву своими руками в данном случае нам понадобится паяльник, старый блок питания, например, от шуруповёрта или мобильного телефона (в нашем случае это будет зарядное от айфона 5,1В 2А), две толстые иглы (от шприца и швейную) и шпажка для барбекю.
Кроме того, нам нужны сапожные нитки, флюс (канифоль) и припой (олово).

Для начала от иглы для шприца откусываем насадочный раструб – он нам не понадобится, но второй экземпляр лучше всего взять не медицинский, а для шитья.

Теперь берём шпажку для барбекю (её, кстати, можно сделать и своими руками, отколов кусок сосновой деревянной рейки) и приматываем к ней синтетической сапожной ниткой иглы так, чтобы они располагались вдоль деревянного держателя на противоположных сторонах, как это показано на фотографии выше. При этом постарайтесь, чтобы швейная игла оказалась чуть-чуть длиннее медицинской, примерно, на 2 мм.

Теперь нам нужно аккуратно подогнуть кончик швейной иглы к медицинской, чтобы её остриё попало как раз в выпускной срез отверстия (так фиксация будет более надёжной). Но не старайтесь замыкать концы так, чтобы они были в напряжении – вполне достаточно будет лёгкого касания.

Выбрать?

Мы расскажем, почему мы отказались от лазера и остановили свой выбор на ЧПУ выжигателе с нихромовой нитью.

После долгих экспериментов и пилотных станков, мы столкнулись со следующими нюансами при работе с лазерными ЧПУ станками для выжигания и ЧПУ выжигателями с нихромовой нитью.

Лазерный ЧПУ выжигатель:

Преимущества

1. Более высокая точность границ. Это связано с тем, что лазерный ЧПУ станок рисует по дереву точками. Это его важная особенность, из которой вытекают и свои недостатки. Писать офисные таблички, бейджики, рисовать векторные объекты, тексты и изображения с очень четкими границами, нарисованные линиями лучше лазерным ЧПУ.

нихром и лазер

2. Выжигает не только по дереву. Выжигает также по деревянным поверхностям и коже, но еще может вырезать пленку типа ORACAL. Те лазеры, которые могут вырезать пластик, дерево, пенопласт – это более мощные и дорогие соответсвенно

Вырезание букв на пленке Oracal

3. Низкие требования к температуре помещения.

Недостатки лазерного ЧПУ выжигателя:

1. Нанесение изображения точками . Самый главный недостаток – лазерным ЧПУ выжигателем сложно сделать полутона для изображения. То есть, точка черная либо есть, либо ее нет. Любой художник знает, что эффект объема изображения достигается тенями на поверхности лица. Тени создают объектам объем, делают его “живым”. Во многом, восприятие и узнавание лиц мозгом человека устроено так, что узнавание человека происходит во многом из-за теней, показывающих объем. В случае с лазерным ЧПУ тень можно получить только уменьшением густоты расположения черных точек.

2. Низкая скорость выжигания. Изображение выжигается со скоростью 10 точек в секунду. Так, картину размером 20*20 см мы выжигали 10 часов. При этом, не скажу, что изображение было сильно темным. Говорить о каком-то серийном выполнении заказов тут уже не приходится – либо придется ставить несколько ЧПУ, либо довольствоваться небольшим количеством заказов.

Выжигание портретов лазером. Скрин-шот с экрана. Выжигание лазером формата А4 занимает порядка 9 часов

3. Рисование пикселями. По ходу работы выявились еще несколько неприятных особенностей Лазерного ЧПУ: при редактировании изображения и увеличении фотографии ЧПУ рисует на дереве “пикселями”. То есть, изображения перестает быть равномерным, и скорее напоминает мозаику, выполненную из квадратиков.

При небольшом увеличении изображение может “пикселить”

4. Яркое свечение от лазера как при сварке . Сразу вспомнил старого знакомого, который работает с профессиональным полиграфическим оборудованием (станок изготавливает лазером матрицы для офсетной печати) – у того зрение то ли “минус 6”, то ли “минус 7”. Способ защититься от яркого света на самом деле есть – это специализированные очки. Но их не всегда удается подобрать правильно – каждому лазеру с разной длиной волны лазера соответствуют разные очки, защищающие именно от этого диапазона светового излучения. Если у вас есть дети и вы хотите поставить лазер дома, то это, на наш субъективный взгляд, просто немыслимо!

Яркое свечение от лазера может сильно посадить зрение

5. Не всякое дерево подходит. Те, кто выжигают на дереве, знают, что по дереву перед выжиганием можно пройтись содовым раствором. Но при работе лазер просто сжигает остатки соды на поверхности. Чтобы этого не происходило, приходится очень тщательно промывать заготовку.

Не всякая фанера подойдет для лазерного ЧПУ

ЧПУ выжигатель с нихромовой нитью

Преимущества:

1. “Живые изображения” – с тенями, полутенями и оттенками. По эстетике изображения и складывается впечатление о работе. Полутона рисуются за счет простого физического эффекта – изменения скорости коретки ЧПУ, а значит и временем контакта жала с поверхностью. В тех местах, где необходимо нарисовать светлый тон проволочное жало (перо) проезжает быстро. Там, где нужны темные элементы ЧПУ выжигатель задерживает коретку с жалом.

Высокая детализация – видна радужка глаз на малом размере

Нихромовое жало дает плавные оттенки, делая портреты “живыми”, а не “цифровыми”

2. Регулировка насыщенности изображения происходит можно прямо на самом ЧПУ регулятором температуры жала – так можно получить изображения разной интенсивности.

регулировка температуры жала на ЧПУ

3. Изображения можно наносить на .

Выжигание на фанере нихромом

Выжигание на коже нихромом

4 .Скорость выжигания портрета размером (А4 21*30 см) выжигается в пределах 2-3х часов – что существенно быстрее, чем на лазерном ЧПУ. За день можно вместо одного портрета успеть сделать 3-4 штуки. Несомненно преимущество при выжигании больших форматов (А3, А2 и панно).

время на выжигание А4 занимает 2,5-3 часа

Недостатки станка с нихромовым жалом:

1. Нужно поддерживать примерно постоянную температуру в помещение. И конечно нельзя допускать сквозняков. Движение воздуха при сквозняке остужает нихромовое жало. Поскольку ЧПУ работает с постоянной скоростью, на изображении из-за остывания жала при ветре появляются светлые полосы. На самом деле этот недостаток я бы отнес к условным, поскольку он решается закрытием окна. Что касается запаха при выжигании, то он очень незначителен – не больше, чем от потухшей спички. Ну а проветрить помещение можно по завершению работы.

2. Необходимость менять нихромовую нить через каждые 6-8 портретов. Этот недостаток скорее имеет отношение ко времени смены нити, чем к расходам. Стоимость 1 жала, сделанного из нихромовой нити составит 2-3 рубля. Время на смену – минут 5 с учетом изготовления формы жала пасатижами из нихромовой проволоки.

Нихромовую нить необходимо менять через каждые 6-8 портретов

Заключение

В общем, в результате долгих экспериментов и выявления подводных камней мы пришли к выводу, что они оба варианта интересны, но лазерный выжигатель по дереву совершенно не подходит для нашей основной задачи – выжиганию картин и портретов. Если лазером хорошо получаются текстовые фрагменты (для изготовления табличек), узоры или контурные рисунки, то по части портретов лазер однозначно проигрывает нихромовому ЧПУ. А с учетом его стоимости, такие недостатки как точечный рисунок без оттенков и время выжигания просто сводит на нет его преимущества. Поэтому мы остановились на станке ЧПУ с нихромовой нитью. Конечно, нихром – не идеальный вариант, но при работе достаточно не допустить сквозняков и периодически менять жало, и Вы получите портрет, который невооруженным взглядом новичок не отличит от работы художника.
