Крепёж оптом / Заклёпки / Заклёпка вытяжная стальная со стандартным буртиком

Заклёпка вытяжная стальная со стандартным буртиком ST/ST – сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.

Материалы:

• Тело: сталь.
• Стержень: сталь.

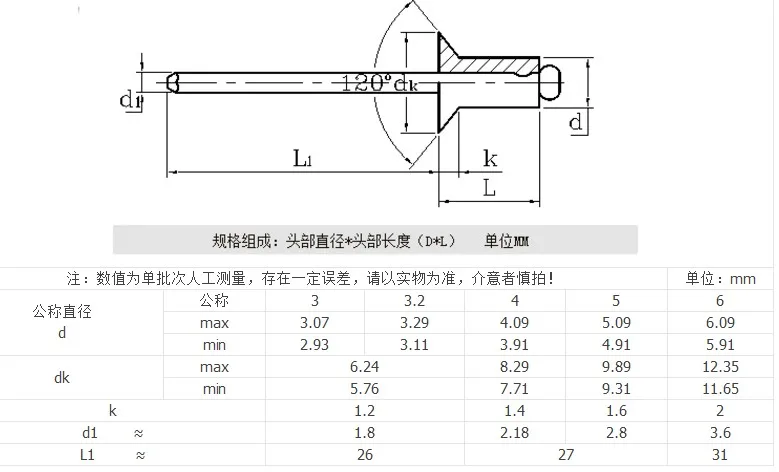

Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST

Размер заклёпки	d	dk	K	R max	d1	L1	Усилие на разрыв N	Усилие на срез N
3. 0	3.0 +0.08-0.10	6.5 -0.7	0.8 ±0.2	0.2	1.90	27	1125	915
3.2	3.2 +0.08-0.10	6.5 -0.7	0.8 ±0.2	0.2	2.00	27	1285	1060
4.0	4.0 +0.08-0.15	8.0 -1.0	1.0 ±0.3	0.3	2.50	27	1990	1550
4.8	4.8 +0.08-0.15	9.5 -1.0	1.1 ±0.3	0.3	2.90	27	2920	2300
5.0	5.0 +0.08-0.15	9.5 -1.0	1.1 ±0.3	0.3	2.90	27	3255	2575
6.0	6.0 +0.08-0.15	12.0 -1.5	1. 5 ±0.4	0.4	3.40	27	5000	4000
6.4	6.4 +0.08-0.15	13 -1.5	1.8 ±0.4	0.5	3.85	27	5400	4350



Толщина соединяемых материалов и размер отверстия под заклёпку в мм

Размер заклёпки	Толщина соединяемых материалов	Диаметр бортика	Диаметр отверстия
3.0 x 6	1.5 – 3.5	6.5	3.1 – 3.2
3.0 x 8	3.5 – 5.5
3.0 x 10	5.5 – 7.0
3.0 x 12	7.0 – 9.0
3.0 x 14	9.0 – 11.0
3.0 x 16	11.0 – 13.0
3.0 x 18	13.0 – 15.0
3.0 x 20	15.0 – 17.0
3.2 x 6	1.5 – 3. 5	6.5	3.3 – 3.4
3.2 x 8	3.5 – 5.0
3.2 x 10	5.0 – 7.0
3.2 x 12	7.0 – 9.0
3.2 x 14	9.0 – 11.0
3.2 x 16	11.0 – 13.0
3.2 x 18	13.0 – 15.0
3.2 x 20	15.0 – 17.0
3.2 x 25	20.0 – 22.0
4.0 x 6	1.5 – 3.0	8.0	4.1 – 4.2
4.0 x 8	3.0 – 5.0
4.0 x 10	5.0 – 6.5
4.0 x 12	6.5 – 8.5
4.0 x 14	8.5 – 10.5
4.0 x 16	10.5 – 12.5
4.0 x 18	12.5 – 14.5
4.0 x 20	14.5 – 16.5
4.0 x 22	16.5 – 18.0
4.0 x 25	18.0 – 21.5
4.0 x 26	18. 5 – 22.5
4.0 x 28	21.5 – 24.0
4.0 x 30	21.5 – 26.0
4.8 x 6	1.0 – 3.0	9.5	4.9 – 5.0
4.8 x 8	3.0 – 4.5
4.8 x 10	4.5 – 6.0
4.8 x 12	6.0 – 8.0
4.8 x 14	8.0 – 10.0
4.8 x 16	10.0 – 12.0
4.8 x 18	12.0 – 14.0
4.8 x 20	14.0 – 16.0
4.8 x 22	16.0 – 18.0
4.8 x 23	16.5 – 19.0
4.8 x 24	17.0 – 20.0
4.8 x 25	18.0 – 21.0
4.8 x 28	21.0 – 23.5
4.8 x 30	23.0 – 25.0
4.8 x 32	25.0 – 27.0
4.8 x 35	25.0 – 30.0
4.8 x 40	30,0 – 35.0
4.8 x 50	40,0 – 45. 0
5.0 x 6	0.5 – 2.5	9.5	5.1 – 5.2
5.0 x 8	2.5 – 4.5
5.0 x 10	4.5 – 6.0
5.0 x 12	6.0 – 8.0
5.0 x 14	8.0 – 10.0
5.0 x 16	10.0 – 12.0
5.0 x 18	12.0 – 14.0
5.0 x 21	14.0 – 17.0
5.0 x 25	17.0 – 20.0
5.0 x 27	20.0 – 23.0
5.0 x 30	23.0 – 25.0
6.0 x 8	2.0 – 4.0	12.0	6.1 – 6.2
6.0 x 10	4.0 – 6.0
6.0 x 12	6.0 – 8.0
6.0 x 14	7.0 – 9.0
6.0 x 16	9.0 – 11.0
6.0 x 18	11.0 – 13.0
6.0 x 22	13. 0 – 17.0
6.0 x 26	17.0 – 20.0
6.0 x 30	20.0 – 24.0
6.4 x 8	2.0 – 4.0	13.0	6.5 – 6.6
6.4 x 10	2.0 – 5.0
6.4 x 12	4.0 – 6.0
6.4 x 14	6.0 – 8.0
6.4 x 16	8.0 – 11.0
6.4 x 18	9.0 – 13.0
6.4 x 20	11.0 – 15.0
6.4 x 22	13.0 – 16.0
6.4 x 25	15.0 – 19.0
6.4 x 26	16.0 – 20.0
6.4 x 28	17.0 – 22.0
6.4 x 30	18.0 – 24.0
6.4 x 32	22.0 – 26.0
6.4 x 35	24.0 – 30.0
6.4 x 40	30.0 – 35.0
6.4 x 45	35.0 – 40.0

Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.

Размеры и вес заклепок

1. WiKiстатьи
2. Размеры и вес заклепок

Заклепки – отличное решение для скрепления элементов, когда имеется доступ для монтажа лишь с одной стороны узла.

Процесс фиксации также очень прост и оперативен за счет заклепочника, достаточно удобного и недорогого ручного инструмента.

Разнообразие заклепок достигается за счет материала изготовления и размеров изделия.

На сайте в разделе “Строительный крепеж / Заклепки” представлены виды данного крепежа, которые создают неразъёмное соединение. Указаны там и нагрузки на срез и разрыв.

Для заклепок действует следующее условие: стержень всегда должен быть крепче самой заклепки, потому что именно стержень прессует часть заклепки (гильзу или корпус): Al/St, St/St, A2/A2. В обозначении материала вторым указывается тот, который применяют для стержня.

ТОП товаров из нашего каталога

Заклепки

Заклепка вытяж. алюм/сталь, 4×16

396.27 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4,8×25/16

14.97 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4×16

100.96 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4×6

83.58 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4,8×8

114.88 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 3,2×6

15.96 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4×8

19.07 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4,8×12

18.52 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4х8

85.72 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4,8х12

115.96 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4х6

19.82 р.

Купить

Заклепки

Заклепка вытяж. алюм/сталь, 4×18

473.31 р.

Купить

Маркировка крепежа включает в себя диаметр и длину заклепки без головки, которое также называется тело заклепки:

4,8х10.

Чаще используют следующие диаметры: 3,2мм, 4мм, 4,8мм, 6,4мм. Отверстие, куда заводится крепёж, обычно чуть больше диаметра заклепки ( ≈ 0,1мм). Главное, чтобы метиз не должен свободно болтаться в отверстии.

Размер подбирается под конкретные характеристики скрепляемых элементов (чаще металлолистов) согласно таблицам, где рассчитывается оптимальный вариант.

Заклепки вытяжные алюминий/сталь

Заклепки вытяжные комбинированные применяют для крепления тонколистового металла и других твердых материалов, доступных для монтажа только с одной стороны.

Купить заклепки вытяжные Al/St можно в нескольких упаковках: короб, пригодный для транспортировки, фасовкой по 1000 шт; средний контейнер фасовкой по 100 шт и подвесы для розничных продаж – как готовое предложение в магазины строительного крепежа.

Показать все…

Открыть калькулятор веса

Заклепки вытяжные ал/ст крашеные

Заклепки вытяжные цветные RAL применяют для скрепления тонколистовых стальных элементов с нанесенным цветным слоем краски или полимера.

Купить заклепки вытяжные цветные можно в коробе и подвесах. В продаже представлены наиболее востребованные размеры и цвета RAL. Также возможно окрашивание в любой цвет RAL по заказу покупателя.

• Вопросы (0)

Задать вопрос

Ничего не найдено

Поп-заклепки Таблица размеров

Поп-заклепки также могут называться глухими заклепками и представляют собой оригинальную, но простую конструкцию для крепления листового металла без винтов. Оправка, цилиндрический корпус и головка образуют глухие заклепки. Вытяжные заклепки изготавливаются клепальщиком и получили свое название потому, что их можно устанавливать, не видя обратной стороны материалов, отсюда и название.

Диаметр и длина заклепок/вытяжных заклепок используются для их измерения. Диаметр заклепки не относится к диаметру заклепки; вместо этого это относится к диаметру сверла, необходимому для создания отверстия, достаточно большого для установки заклепки.

Фактический диаметр заклепки немного меньше. Когда вы устанавливаете заклепки, вы используете заклепочный пистолет, который протягивает оправку через головку, так что она набухает, а затем лопается. В нашем руководстве вы можете узнать больше о прикреплении вытяжных заклепок, стилях головок, которые вы можете найти, и о том, как определить правильный размер сверла, которое вам нужно.

К концу у вас будет достаточно информации, чтобы выбрать правильные размеры сверл и заклепок, используя нашу таблицу диапазонов захвата заклепок. (Прочитайте таблицу размеров штока клапана)

Как выбрать заклепку нужного размера?

Прежде чем приступать к установке заклепок, вам нужно знать несколько вещей. Вот вещи, которые приводят к выбору правильных размеров заклепок.

Размер отверстия

При установке заклепки размер отверстия имеет решающее значение. Конечно, слишком маленькое отверстие сделает заклепку проблематичной. С другой стороны, прочность на сдвиг и растяжение будет снижена, если отверстие слишком большое.

Если корпус заклепки будет проходить между элементами, а не только на глухой стороне, это может привести к вздутию или разделению элементов.

Диапазон захвата

Диапазон общей толщины отверстия указанного диаметра, в котором длина корпуса будет последовательно обеспечивать подходящую.

Сдвиг

Сила воздействует на крепеж, когда он проходит через соединение.

Прочность на растяжение

Сила, действующая на крепеж по всей его длине.

Прочность соединения

Сначала определите значения прочности на растяжение и сдвиг для одного соединения, необходимые для установки. Общая прочность соединения, расстояние между крепежными элементами, материал корпуса заклепки и диаметр заклепки — все это факторы.

Затем для используемых заклепок проверьте прочность на сдвиг и растяжение по длине.

Толщина швов

Необходимо измерить общую толщину соединяемых материалов. Это определяет необходимое «сцепление» выбранной вами заклепки.

Будет лучше, если вы выберете заклепку с диапазоном захвата, охватывающим требуемую рабочую толщину. Помните, что если длина заклепки недостаточна, вторичная головка в задней части изделия не сформируется должным образом.

Также обратите внимание, что установочный стержень никак не влияет на захват или размер отверстия заклепки, вы просто вставляете заклепку, и стержень образует выпуклость на заклепке, когда вы используете заклепочный пистолет.

Материалы

Предельная прочность соединения зависит как от заклепки, так и от закрепляемых материалов.

Поскольку значительная разница в физико-механических свойствах материалов заклепок и скрепляемых материалов может привести к разрушению соединения из-за усталости материала или гальванической коррозии.

Лучше всего попытаться подобрать физические и механические свойства материалов для заклепок к скрепляемым материалам. (Узнайте, как открутить заржавевший винт)

Конструкция головки заклепки

В большинстве случаев подходит низкопрофильная куполообразная головка.

Головку с большим фланцем следует рассматривать, когда мягкие или хрупкие материалы крепятся к жесткой основе, поскольку они обеспечивают двойную опорную поверхность.

Каких размеров бывают заклепки?

Таблица размеров заклепок в дюймах

Ном. Заклепка Диаметр	Заклепка №	Длина заклепки ±0,015 дюйма	Диапазон захвата (дюймы)
3/32	32	0,225	0,032 – 0,125
3/32	34	0,350	0,126 – 0,250
3/32	36	0,475	0,251 – 0,375
1/8	41	0,188	0,032 – 0,062
1/8	42	0,250	0,063 – 0,125
1/8	43	0,313	0,126 – 0,187
1/8	44	0,375	0,188 – 0,250
1/8	45	0,438	0,251 – 0,312
1/8	46	0,500	0,313 – 0,375
1/8	48	0,625	0,376 – 0,500
1/8	410	0,750	0,501 – 0,625
5/32	52	0,275	0,063 – 0,125
5/32	53	0,338	0,126 – 0,187
5/32	54	0,400	0,188 – 0,250
5/32	56	0,525	0,251 – 0,375
5/32	58	0,650	0,376 – 0,500
3/16	62	0,300	0,063 – 0,125
3/16	64	0,425	0,126 – 0,250
3/16	66	0,550	0,251 – 0,375
3/16	68	0,675	0,376 – 0,500
3/16	610	0,800	0,501 – 0,625
3/16	612	0,925	0,626 – 0,750
3/16	614	1,050	0,751 – 0,875
3/16	616	1,175	0,876 – 1,000
1/4	84	0,455/0,495	0,063 – 0,250
1/4	86	0,580/0,620	0,251 – 0,375
1/4	88	0,705/0,745	0,376 – 0,500
1/4	810	0,830/0,870	0,501 – 0,625
1/4	812	0,955/0,995	0,626 – 0,750
1/4	814	1,080/1,120	0,751 – 0,875
1/4	816	1,205/1,245	0,876 – 1,000

Определение точного размера заклепок для работы имеет решающее значение, но не менее важно выбрать правильный тип заклепок для вашего приложения.

• Заклепки с закрытым концом : Эти заклепки, состоящие из двух частей, обеспечивают большую универсальность, большую вибростойкость и множество аккуратных установок.
• Заклепки с открытым концом : Также известные как заклепки с гвоздями, отличаются от заклепок с закрытым концом тем, что они не обеспечивают превентивного уплотнения от утечки жидкости или пара.
• Микрозаклепки : Микрозаклепки имеют диаметр 2 миллиметра или меньше, что делает их идеальными для небольших изделий, таких как печатные платы и другие электронные устройства.
• Универсальные заклепки : Они обеспечивают более широкий диапазон захвата, чем обычные заклепки, и подходят для больших и нестандартных отверстий.

Оценка размера и типа заклепки, а также материала, из которого она изготовлена, гарантирует, что ваше применение будет успешным и что заклепка выдержит суровые условия длительного использования.

Концы заклепок

Заклепки были изобретены в 1934 году и позволяют размещать заклепки с одной стороны материала.

Чтобы определить правильный размер заклепок, измерьте размер отверстия, длину корпуса, диапазон захвата и размер головки.

Заклепки с открытым концом, с открытым концом, микро- и мультизахватные заклепки входят в число различных доступных вариантов.

Как рассчитать длину заклепок?

Диапазон захвата заклепки — это диапазон толщины, при котором она может удерживать вместе два куска материала. Это всегда меньше, чем длина тела заклепки, потому что она должна учитывать потерю длины, вызванную деформацией одного конца заклепки, когда она «выскакивает». общий правильный диапазон захвата, позволяющий определить, какой длины должна быть заклепка.

Например, если соединяемый материал имеет толщину 10 мм, вам понадобится заклепка диаметром 14 мм с диапазоном захвата 9-11 мм.

Диаметр цельных или глухих заклепок — это измерение, необходимое для выбора заклепки по размеру просверленного отверстия. (Прочитайте таблицу размеров винтов Torx)

Например, если вы просверлили отверстие диаметром 5 мм, заклепка должна быть диаметром 4,8 мм.

Какой размер у заклепки №10?

Здесь вы можете найти краткий обзор доступных размеров вытяжных заклепок. Для получения более подробной информации проверьте таблицу размеров заклепок выше.

Диаметр вытяжных заклепок:

• Метрическая серия – 2,4, 3, 3,2, 4, 4,8, 5, 6,4 и 7,4 мм.
• Дюймовая серия – 3/32, 1/8, 5/32, 3/16, 1/4 и 19/64″.

Метрические длины для вытяжных заклепок:

4, 4,5, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 21, 22, 24, 25, 26, 27, 28, 30 , 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 175, 180 и 190 мм.

Длины в дюймах включают:

5/32, 3/16, 7/32, 1/4, 9/32, 5/16, 11/32, 3/8, 7/16, 1/2, 9/16, 5/8, 3/4, 13/16, 7/8, 15/16, 1, 1 1/32, 1 1/16, 1 1/8, 1 1/4, 1 9/32, 1 3/8, 1 5/8, 1 3/4, 2, 2 3/16, 2 3/8 , 2 5/8, 2 3/4, 3, 3 1/8, 3 1/2, 4, 4 1/2, 4 3/4, 5 1/4, 5 1/2, 6, 6 11/ 32, 6 3/4, 7, 7 1/4 и 7 1/2″.

Чем больше размер глухих заклепок, тем прочнее надежное соединение как на сдвиг, так и на растяжение.

Алюминиевые заклепки с алюминиевыми оправками самые слабые; алюминиевые заклепки со стальными оправками прочнее; стальные заклепки со стальными оправками еще более прочны, а заклепки из нержавеющей стали со стальными или нержавеющими оправками являются самыми мощными.

Заклепки с закрытым концом имеют большую прочность на сдвиг и растяжение, чем заклепки с открытым концом того же размера и материала при креплении к вашим материалам.

Заклепка – назначение, таблица размеров, снятие и применение

• Изготовление и качество

Сара
DeGuzman

Заклепка скрепляет два материала вместе. В этой статье вы узнаете о функции заклепки, о таблице размеров заклепки, об удалении заклепки и о ее применении.

Что такое заклепка?

Предоставлено: Amazon

Вытяжные заклепки, часто называемые выдвижными заклепками, представляют собой разновидность заклепок. Они используются, когда существует ограниченный или отсутствующий доступ к задней (слепой) части деталей. В зависимости от применения они могут заменить сварные швы, клеи, винты, гайки и болты.

Предоставлено Albany County Fasteners

Типичная заклепка состоит из двух основных частей; корпус заклепки (также известный как корпус или шляпка) и установочный стержень (также известный как стержень). Заклепка вставляется в предварительно просверленное отверстие в соединяемых материалах. Заклепочный пистолет или инструмент захватывают оправку.

Назначение заклепок

Первый этап установки заклепок начинается с просверливания отверстий в соединяемых деталях. Вставьте заклепку в просверленное отверстие и доведите корпус до соприкосновения с соединяемым материалом. Поместите на него заклепочный пистолет и втяните оправку в корпус заклепки. Это приводит к расширению и заклиниванию деталей. После зацепления оправка защелкивается, навсегда удерживая заклепку на месте. Результат? Надежное и постоянное соединение.

Предоставлено: The DIY Life

Установку завершает одно плавное тянущее движение. Требуемое усилие для установки зависит от размера заклепки и ее предполагаемого использования. Ручной инструмент выполняет мелкий ремонт или когда требуется установка всего нескольких заклепок. Пневматический или электрический инструмент обеспечивает более высокое тяговое усилие и больше подходит для производственных целей.

Таблица размеров выдвижных заклепок

Выбор правильной заклепки начинается с определения диапазона захвата заклепки. Диапазон размера захвата — это ширина склеиваемого материала. выберите правильную длину для вашей заклепки. Длина заклепки измеряется от нижней части головки до кончика стержня.

Rivet	. ) толщина.
Короткая	1/8″ (3 мм)	1/8″ (3 мм) для толщины до 1/8″ (3 мм).
Средний	1/4″ (6 мм)	1/4″ (6 мм) для толщины до 1/4″ (6 мм).
Длинный	1/2″ (12 мм)	1/2″ (12 мм) для толщины до 1/2″ (12 мм).

Sizes of rivet’s grip range

RIVET	HOLE SIZE	NOTES
3/32″ (2mm)	3/32″ (2mm)	3 /32″ (2 мм) для специальных работ.
1/8″ (3 мм)	1/8″ (3 мм)	1/8″ (3 мм) для легких работ.
5/32″ (4 мм)	5/32 (4 мм)	5/32″ (4 мм) для работ со средним весом
3/16″ (5 мм)	3/16″ (5 мм)	3/16″ для тяжелых работ.

Длина заклепки должна быть равна толщине обоих скрепляемых элементов + 1,5 диаметра стержня заклепки.

Latexpage]
[
C_r = \frac{V_1}{V_2} = \frac{v_{r1}}{v_{r2}}
]

Удаление заклепки

Удаление заклепки может показаться сложный процесс, но он прост при наличии соответствующего оборудования. Используйте сверло, чтобы протолкнуть крошечные заклепки через поверхность. Если сверление не может пробить сложную заклепку, отшлифуйте головку и просверлите ее. Без дрели снимите головку заклепки и вбейте ее в поверхность с помощью молотка и зубила.

Подробнее о каждом из этих методов.

Как просверлить заклепку

Предоставлено: KITPLANES

• Наденьте защитные очки и другие необходимые средства индивидуальной защиты (СИЗ).
• Используйте пробойник, чтобы сделать выемку в головке заклепки.
• Прикрепите сверло, которое точно входит в канавку.
• Нанесите немного смазки на конец сверла.
• Поместите сверло напротив выемки в центре заклепки.
• Поддерживайте низкую, но постоянную скорость во время зацепления с заклепкой.
• Вставьте заклепку в поверхность сверлом.

Как сошлифовать заклепку

Предоставлено: Youtube

• Наденьте защитные очки и другие необходимые средства индивидуальной защиты (СИЗ).
• Держите шлифовальный круг заклепкой параллельно поверхности.
• Запустите круг и приложите шлифовальный станок к головке заклепки.
• Сделайте небольшую вмятину в верхней части заклепки.
• Смажьте сверло и просверлите отверстие в заклепке.
• Замените сверло на сверло того же размера, что и заклепка, и смажьте его.
• Вставьте сверло в направляющее отверстие и просверлите заклепку, чтобы вытолкнуть его.

Как удалить заклепку с помощью молотка

Предоставлено с YouTube

• Вставьте тонкий конец стамески под головку заклепки.
• Отломите головку заклепки ударом молотка по долоту
• Поместите долото на верхнюю часть заклепки.
