Завинчивание свай своими руками: информация о винтовых сваях и способах вкручивания свай

информация о винтовых сваях и способах вкручивания свай

Свайно-винтовой фундамент

Свайный фундамент используют для строительства жилых зданий и промышленных объектов в районах с подвижными, глинистыми, влажными почвами. Монтаж винтовых стержней позволяет построить устойчивый и крепкий дом на участке с перепадами по высоте, крутыми склонами. Стоимость такого основания намного дешевле классического ленточного или монолитного фундамента. Сваи используют как для возведения тяжелых зданий, так и для постройки небольших сооружений: веранд, беседок, навесов, хозблоков. Простой монтаж свайных опор позволяет выполнить все работы самостоятельно. Чтобы понять как закручивать винтовые сваи своими руками, нужно подробнее узнать об их конструкции, особенностях монтажа.

Винтовые сваи для фундаментов

Сваи с винтовыми лопастями изготавливаются из легированных марок стали, специальное покрытие защищает металл от влаги и почвенной коррозии. В качестве антикоррозионного покрытия применяют эпоксидные и полимерные составы, грунт-эмали по ржавчине или оцинковывают конструкции гальваническим способом.

Опора состоит из ствола, наконечника с лопастью и хвостовика с монтажными отверстиями. После завинчивания винтовых свай выступающие части обрезают по одному уровню, а сверху наваривают стальные оголовки. Они увеличивают площадь соприкосновения опор с основанием конструкции или ростверком. Диаметр и длину сваи, а также количество опорных стержней подбирают исходя из типа грунта на участке застройки, нагрузки на основание.

Свайные конструкции используют для быстрого возведения фундаментов легких конструкций, жилых домов, инженерных сооружений, объектов промышленного назначения. Сфера применения винтовых определяется их диаметром и несущей способностью:

• 57 мм — опоры дорожных указателей и знаков, небольших навесов, легких оград из сетки-рабицы, металлопрофиля;
• 76 мм — фундаменты кирпичных и бетонных заборов, теплиц, рекламных конструкций;
• 89 мм — основания для строительства беседок, террас, веранд, хозпостроек;
• 108 мм — на таких фундаментах строят пристройки, бани, гостевые домики, дачи из бруса;
• 133 мм — для возведения коттеджей из кирпича, пенобетона, газоблока;
• 159 мм — установка опор ЛЭП, наземных трубопроводов, пристаней, причалов, пешеходных мостов;
• 219 мм — фундаменты для зданий в 2-3 этажа, павильонов, ангаров, промышленных цехов и гаражей;
• 352 мм — возведение тяжелых зданий и сооружений на песчаных или болотистых почвах, строительство автомобильных мостов.

Как выполняется закручивание свай

Вкручивание винтовых свай выполняется вручную или с помощью спецтехники. Выбор технологии зависит от:

• Размеров опор. Сваи диаметром 57 или 76 мм можно ввинтить вручную. Для качественного монтажа опор с большей толщиной ствола потребуется спецтехника.
• Глубины вкручивания. Если строительство ведется на участке с большими перепадами по высоте, то часть свай может иметь длину до 12 м. Здесь оптимальным решением будет механизированное закручивание винтовых свай.
• Наличия или отсутствия подъездных путей. Если удобного проезда для техники нет, то предпочтение отдается ручному способу.
• Плотности застройки участка. Сделать пристройку или веранду, заложить основание для гаража вплотную к забору можно только вручную.
• Бюджета. Закручивание винтовых свай своими руками обойдется дешевле, чем механизированный монтаж.

Закручивание свай вручную

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков
  . Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень
  . Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Механизированное закручивание винтовых свай

Вкручивающиеся сваи для фундамента монтируют при помощи спецтехники или механических приспособлений. Хорошие результаты показывают электромеханические устройства с редуктором. Для ввинчивания стержней не нужно прикладывать усилий. Устройство для закручивания винтовых свай создает вращательную нагрузку, остается только контролировать вертикальность установки.

Малогабаритная спецтехника прекрасно справляется с монтажом и дает минимальные отклонения от вертикали. К этой категории относятся мобильные установки, самоходные буровые установки, электросваеверты, агрегаты типа кабестан с электроприводом.

Аренда механического оборудования выгодна при формировании свайного поля из 10 и более свай или монтаже опор большого диаметра, при наличии на стройплощадке перепадов по высоте, застройке участков со склонами.

Цены на винтовые сваи

• Ø 57 мм
• Ø 76 мм
• Ø 89 мм
• Ø 108 мм
• Ø 133 мм
• Ø 159 мм
• Ø 219 мм
• Ø 325 мм

Наша компания реализует винтовые сваи всех типоразмеров собственного производства. Принимаем заказы на монтаж свайных конструкций «под ключ». Даем длительную гарантию на опоры и все виды монтажных работ. Сделать заявку, узнать подробнее об условиях оплаты или сроках выполнения заказа можно у наших консультантов.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Содержание

• Что такое винтовые сваи
• С чего начать
• Препятствия для монтажа
• Определяем длину сваи
• Выбор правильного диаметра
• Расчет массы дома
• Расчет количество свай
• Правила размещения свай
• Разметка на местности
• Монтаж свай своими руками
  • Инструменты
  • Технология монтажа
• Оборудование для монтажа

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

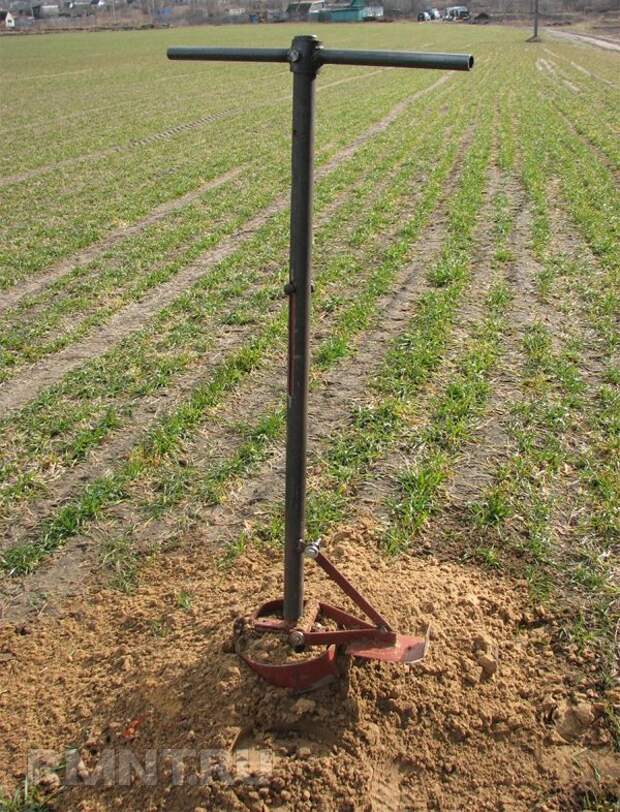

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

№	Диаметр	Назначение
1	5,7 см	Подходят для монтажа забора из сетки рабицы.
2	7,6 см	Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3	8,9 см	Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4	10,8	Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

№	Материал постройки и др. факторы	Расстояние между опорами
1	Каркасные и деревянные дома	Не более 3 м
2	Дом из пеноблоков, газоблоков и др. легких материалов	Не более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

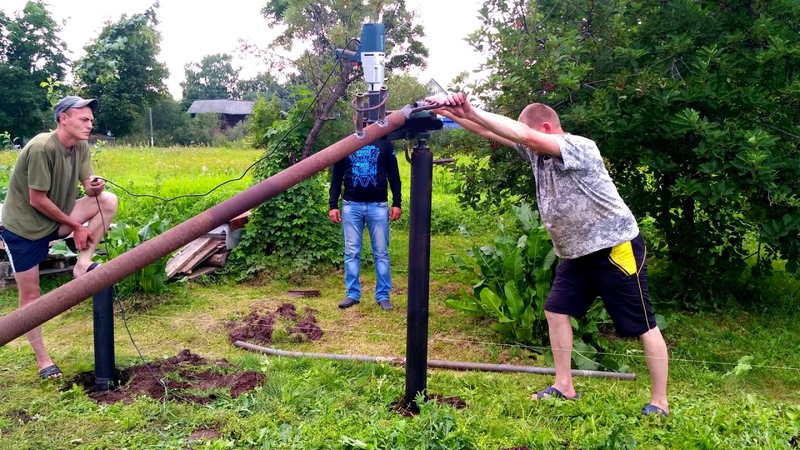

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Как построить фундамент для сарая на винтовых сваях

93 доли

• Доля
• Булавка

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема была в том, что он не хотел портить свой новый ландшафт выкапыванием ям для бетонных опор. Он выбрал фундамент для сарая с винтовыми сваями , который он мог установить самостоятельно, не испортив свой газон.

Винтовые сваи популярны, потому что для их установки не нужны специальные инструменты или машина. Все, что вам нужно, это 2 x 4 и немного локтя. После того, как сваи вкручены в землю, они становятся такими же прочными, как любой бетонный пирс, и более устойчивыми к морозному пучению.

Быстрая навигация

• Что такое винтовая свая?
• Конструкция и компоненты винтовых свай
  • Головка сваи
  • Центральная шахта
  • Спиралевидная пластина
• Зачем строить навес на винтовых сваях?
  • Всепогодная установка
  • Без беспорядка
  • Устойчивость
  • Гарантированная грузоподъемность
  • Съемные и многоразовые
  • Стоимость
• Установка винтовых свай
  • Что за сарай?
  • Где находится сарай?
  • Насколько большой сарай?
  • Тип пола
• Как построить фонд винтового сарай
  • Использование подрядчика для установки винтовых свай
• Винт.

  Винтовая свая представляет собой оцинкованный столб с плоской головкой вверху и винтовой «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп вбивается в дерево. Это можно сделать как вручную, так и с помощью машины.

  После того, как свая вбита в землю, конструкция опирается на выступающую из земли плоскую пластину. Винтовые сваи бывают разных диаметров как для столба, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

  Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем бетонные сваи. Хотя сами сваи дороги, их можно быстро и легко установить. Кроме того, воздействие на прилегающие территории минимально, и вы можете приступить к строительству сразу после установки.

  Конструкция и компоненты винтовой сваи

  Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров. Мой друг смог купить несколько винтовых свай в местном магазине товаров для дома и установить их в тот же день. Конечно, это требовало некоторого усилия, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

  Рассмотрим детали винтовой сваи более подробно:

  Головка сваи

  Головка винтовой сваи плоская или U-образная. Многие купленные в магазине самодельные версии винтовых свай, такие как спиральные винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи будут иметь плоские оголовки, которые позволяют пользователю либо добавить свой кронштейн, либо просто поддерживать боковую балку.

  Купленные в магазине бренды также предлагают головки с регулируемой высотой. Это означает, что головка сидит на резьбовом стержне, который регулируется большой гайкой в ​​основании. Простое вращение гайки может поднимать и опускать головку до 3 дюймов.

  Важно отметить, что многие винтовые сваи, купленные в магазине, не оцинкованы. Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Другие версии, предлагаемые подрядчиками, полностью оцинкованы. Я настоятельно рекомендую использовать только оцинкованные столбы. Краска может отколоться во время установки, что со временем приведет к ржавчине, гниению и разрушению ворса.

  Центральный ствол

  Центральный ствол винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры в продаже: от 1 ¼ до 3 ½ дюймов. Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

  Хотя все шахты имеют цилиндрическую форму, некоторые из них имеют квадратную форму, которая предназначена для установки над землей. Это позволяет гайке и головке сваи располагаться более прямо на валу. Часто это встречается только на валах меньшего диаметра, купленных в магазинах Home Reno.

  Конечно, длина валов разная. Поскольку валы предназначены для установки ниже уровня промерзания, для действительно холодных регионов существуют 10-футовые варианты. Кроме того, Pylex и некоторые другие производители продают удлинители для винтовых свай. Они располагаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

  Обязательно сверьтесь с местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. Чтобы быть в безопасности, многие подрядчики утверждают, что 2 фута ниже линии промерзания идеально. Таким образом, вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не сдвинется с места.

  Спиральная пластина

  Спиральная пластина представляет собой спиральный кусок металла в нижней части сваи. Это и дало свае название «винт». Эта пластина позволяет забивать сваю в землю завинчивающим или крутящим движением. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

  Диаметр спиральной пластины не обязательно зависит от размера вала. Однако вал меньшего размера ограничивает диаметр винтовой пластины. Например, вы не получите винтовую пластину больше 6 дюймов из ствола винтовой сваи диаметром 1 ¼ дюйма.

  Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая будет ржаветь в местах сварки, соединяющих спираль с валом. Это означает разрушение винтовой сваи.

  Зачем строить сарай на винтовых сваях?

  Причина номер один — простота установки. После того, как у вас есть план террасы или сарая, и вы отмечаете, где на земле вы хотите установить сваи, все, что вам нужно сделать, это купить их и начать завинчивать. Хотя это требует некоторых усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

  Всепогодная установка

  Кроме того, вы можете устанавливать эти сваи практически в любую погоду, если только земля не полностью промерзла (но в любом случае, кто захочет работать снаружи?) После того, как ваши сваи установлены, вы можете начать немедленно построить свою структуру поверх них. Не нужно ждать, пока бетон высохнет.

  Нет беспорядка

  Нет абсолютно никакого беспорядка или очень мало беспорядка, который нужно убрать потом. Если вы хотите защитить свой ухоженный газон, то винтовые сваи — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые едва касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2×4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

  Устойчивость

  Винтовые сваи работают благодаря узкому стволу. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более способен сопротивляться движениям почвы, чем площадь поверхности бетонного пирса.

  Винтовые сваи чрезвычайно устойчивы, но они также обеспечивают гибкость, поскольку можно регулировать оголовок сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для палуб или навесов.

  Гарантированная грузоподъемность

  Каждая винтовая свая поставляется с техническим бюллетенем, в котором точно указан максимальный вес, на который она рассчитана. Поскольку свая настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего предназначена.

  Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размера навеса. Независимо от того, есть ли у вас сарай размером 6 на 6 футов для газонокосилки или пещера для человека размером 24 на 30 футов на заднем дворе, винтовые сваи могут поддерживать любые конструкции.

  Съемные и многоразовые

  Хотя для большинства это может быть не выгодно, эти посты можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего сарая, то перенести его через пять лет будет огромной проблемой. Бетон означает, что он на всю жизнь.

  С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете перемещать свой сарай. Допустим, вы устанавливаете сарай на винтовых сваях. Потом через пять лет вы хотите пристроить к дому гараж, но мешает сарай. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить их в другом месте во дворе, и вы переместите сарай, выкапывая бетон.

  Стоимость

  Стоимость 4-футовой винтовой сваи с диаметром ствола 1 ¼ дюйма чрезвычайно низка, и ее можно купить менее чем за 20 долларов на распродаже. Это за дешевую, сделанную в Китае кучу. Оцинкованные винтовые сваи большего диаметра как в стволе, так и в спирали могут стоить около 200 долларов за сваю.

  Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это то, что вам нужно. Если вы сделаете выбор в пользу качественных свай, то сможете сэкономить, установив их самостоятельно.

  Изображение предоставлено technometalpost.com

  Установка винтовых свай для навесов

  Ниже мы рассмотрим этапы установки фундамента сарая на винтовых сваях . Естественно, нанять подрядчика всегда проще. Однако не у всех завалялась пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете быстро установить винтовой фундамент самостоятельно и без каких-либо специальных инструментов или машин.

  Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует учитывать, прежде чем вы начнете завинчивать сваи на своем заднем дворе.

  Что за сарай?

  Тип сарая, который вы строите, определяет необходимое количество винтовых свай и их тип. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам понадобятся валы большего диаметра и спиральные пластины.

  Важно отметить, что строительство сарая на винтовых сваях может подразумевать любой тип сарая, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые сараи для инструментов прекрасно подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

  Где находится сарай?

  Винтовые сваи подходят для большинства почв, будь то глина, песок или ил. Гравий создает больше проблем, особенно если это более крупный сорт с более крупными камнями. В некоторых случаях сначала необходимо выкопать смешанные грунты с крупными камнями под ними.

  Компания Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве направляющего шипа для исследования камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут представлять проблемы.

  Поймите, что одним из преимуществ винтовых свай является то, что влажные места не являются проблемой. Даже снег или полумерзлый грунт могут принимать винтовые сваи. Ваша главная задача — большие камни, поэтому используйте арматуру, чтобы помочь себе. Если есть огромные валуны, вы можете скорректировать свой план основания или вам нужно будет рассмотреть другой вариант фундамента.

  Насколько большой сарай?

  Обратитесь к техническому паспорту, который поможет вам определить грузоподъемность винтовых свай различных размеров. А 50” Фундаментный винт Pylex для сарая рассчитан на вес около 6000 фунтов при установке в песчаной почве. Глина имеет тенденцию позволять конструкциям проседать под очень большими нагрузками, поэтому грузоподъемность той же сваи из глины составляет всего около 4000 фунтов.

  Не могу сказать, сколько винтовых свай вам понадобится для вашего сарая. Это зависит от того, насколько большой у вас сарай и материал, используемый для его строительства. Если вы использовали пиломатериалы, то они будут тяжелыми. Но опять же, это также зависит от того, что вы положили в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

  Крупные производители утверждают, что расстояние между винтовыми сваями составляет от 8 до 10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин. Поскольку винтовые сваи Pylex меньше, вам, вероятно, придется ставить их ближе друг к другу.

  Тип пола

  Винтовые сваи имеют либо плоскую пластину, либо U-образный кронштейн в качестве оголовка. Оба предназначены для использования в сочетании с деревянной балкой. Типичная конструкция пола сарая будет иметь балки, идущие перпендикулярно балкам, с фанерным полом поверх них.

  Помните, обратитесь к местным строительным нормам и правилам, чтобы узнать, где проходит линия промерзания и насколько глубоко свая должна быть заглублена в землю. Если вы не войдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

  Как построить фундамент сарая из винтовых свай

  Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

  Шаг № 1

  Помните, что сначала следует ознакомиться со своими строительными нормами и понять, насколько глубоко должны быть установлены винтовые сваи. Винтовая пластина должна быть ниже линии замерзания.

  После того, как вы спланировали место для винтовой сваи, вы собираетесь установить на место кусок арматуры, называемый арматурным стержнем. Вы забьете это на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикальный. Повесьте отвес рядом с удочкой, чтобы убедиться, что она прямая.

  Ударьте по стержню, пока он не будет выступать на несколько дюймов над землей.

  Этап #2

  Когда стержень находится в земле, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу обратно в верхнюю часть сваи. Квадратный конец кронштейна будет плотно прилегать к квадратной вершине ствола сваи.

  Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть. Это быстро станет трудным, и вы будете вынуждены использовать дополнительные рычаги.

  Шаг №3

  Когда крутить руками становится слишком сложно, возьмите 2×4 длиной около 2 футов. Отцентрируйте его, уложив ровно, внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте крутить. Теперь вы начнете видеть некоторый прогресс. По мере приближения сваи к земле вам будет трудно закручивать дальше.

  Шаг №4

  Откажитесь от 2’ 2×4 и возьмите более длинный — подойдет 6’’. Положите один конец в кронштейн и возьмитесь за другой конец. Медленно перемещайте рычаг так, чтобы винтовая свая достигла своей конечной точки опоры на высоте около 6 дюймов над землей.

  С помощью молотка забейте сваю на место несколькими сильными ударами. Это плотно уплотнит сваю на месте. Снимите кронштейн и вставьте резьбовой стержень с гайкой обратно в верхнюю часть вала. Установите кронштейн на резьбовой стержень.

  Шаг № 5

  Теперь кронштейн должен находиться на высоте 6 дюймов над землей, если вы устанавливаете его в глину, и на высоте 4 дюйма, если вы устанавливаете его в песок или ил. Теперь вы можете установить свой столб 4 × 4 в U-образный кронштейн. Используйте структурные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

  Отрегулируйте регулируемую верхнюю пластину с помощью гайки на резьбовом стержне, чтобы получить ровную стойку и балку. Pylex требует, чтобы резьбовой стержень был как минимум на 3 дюйма ниже высоты вала для обеспечения стабильности.

  Использование подрядчика для установки винтовых свай

  Есть несколько причин, чтобы выбрать подрядчика, а не выполнять работу самостоятельно.

  Во-первых, у них есть доступ к винтовым сваям более высокого качества. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex только покрывает их сваи антикоррозийной краской. Оцинковка является гораздо более надежным вариантом, поскольку теоретически она навсегда защищает от ржавчины, исключая любые серьезные потертости.

  Во-вторых, у подрядчиков есть доступ к сваям длиной до 10 футов и гораздо большим диаметром, чем предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится ствол сваи большего диаметра и винтовая пластина. В магазинах не продаются валы диаметром 3 дюйма или спиральные пластины диаметром 14 дюймов.

  Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, в основном потому, что у них есть машина, которая установит их идеально ровно и затянет точно в соответствии со спецификациями.

  Стоимость фундамента из винтовых свай

  50-дюймовая винтовая свая из Pylex стоит около 40 долларов США. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на винтовой свайный фундамент. Вы можете установить их утром, а к обеду уже строить сарай.

  Теперь, если вы наймете подрядчика, он установит винтовую сваю гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью сваями вы рассчитываете в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

  Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная вершина стержня позволяют поворачивать его вручную, в то время как коммерческие сваи не имеют прямоугольного стержня, что делает ручное скручивание невозможным. Некоторые коммерческие сваи имеют предварительно просверленные отверстия, к которым можно механически прикрепить 2×4.

  Заключение

  При самостоятельном устройстве фундамента сарая на винтовых сваях помните, что самая важная часть – это планирование. Если вы точно наметите расположение свай и правильно учтете смещение веса и положение балки, то ваша конструкция сарая будет устойчивой.

  Также обязательно установите винтовые сваи ниже линии промерзания. Спиральная пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не смещался и не вздымался.

  Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете его полезным, когда придет время устанавливать винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

  Евгений Сокол

  Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

  Самодельные винтовые сваи 101 Все основы, которые вам необходимо знать. Часть 2



  Прежде чем приступить к каким-либо фундаментным работам, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

  1) Проверка ваших строительных планов
  2) Выяснение того, где ваши услуги, например. на вашем участке проходят электрические и водяные газовые трубы
  3) Найм CAT-сканера и Genny  для сканирования земли перед началом фундаментных работ
  4) Убедитесь, что ваш установщик застрахован

  Следование приведенному выше протоколу означает, что вы вряд ли столкнетесь с кабелями и трубами при использовании винтовых свай. Приведенный выше список считается должной осмотрительностью в отношении всех видов фундаментных работ.

  Как установить винтовую сваю?

  UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, пещеры для людей, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два 1,5-метровых ломика.

  Для более крупных проектов вы можете нанять ручную машину, которую вы можете взять напрокат в UKHelix Co. , Ltd. Эта машина подходит для установки относительно больших свай.

  На более крупных работах можно установить винты с помощью экскаватора и подходящего «насадки для головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, строительными подрядчиками, а также для крупных общенациональных подрядчиков, стремящихся улучшить и усовершенствовать свой процесс фундамента.

  UKHelix предлагает в аренду ряд «насадок для головы водителя».

  Â Â Â Â Â Â

  Сколько времени занимает установка и наращивание винтовых свай?

  Установка винтовых свай для небольших конструкций «обычно» выполняется намного быстрее, чем традиционные бетонные фундаменты.

  Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, состояния почвы и подготовки площадки.

  Если взять в качестве примера самодельную установку летнего домика 4 х 5 метров в глубине сада, исключая обследование участка и разметку мест расположения свай, то можно установить девять самодельных винтовых свай от UKHelix. com вручную в от половины дня до дня (обратите внимание, вам понадобится пара сильных людей). Строительство на винтовых сваях потенциально может начаться в тот же день.

  И не забывайте, винтовые сваи можно устанавливать в большинстве погодных условий.

  На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящей насадкой, большие работы по установке могут быть выполнены с впечатляющей скоростью, что потенциально может сэкономить дни трудозатрат.


  Некоторыми примерами могут быть контракты на установку нескольких домиков-капсул, строительство пешеходных дорожек через заповедники или установку звукового барьера.

  Винтовые сваи какого размера мне нужны для моей работы?

  Самые популярные размеры свай UKHelix для легких конструкций — 1200 мм. и 1700 мм. Мы также предлагаем сваи меньшего размера 700 мм и можем приобрести сваи большего размера для больших конструкций.
