Какие выбрать аккумуляторы 18650 для шуруповерта?

Штатные никель-кадмиевые элементы, установленные в аккумуляторных банках для ручного инструмента, обладают пониженным ресурсом. Применение высокотоковых аккумуляторов 18650 для шуруповерта позволяет увеличить время автономной работы инструмента. Стабильные характеристики батарей позволяют поддерживать высокий крутящий момент до полного снижения заряда.

Высокотоковые аккумуляторы 18650.

Старые аккумуляторы 18650 в качестве ячеек для батареи дрели, шуруповерта

Для привода электродвигателя шуруповерта требуется использовать 3 элемента стандарта 18650, которые объединяются в последовательную цепь. Для одновременной зарядки элементов применяется плата выравнивания емкости, которая не обеспечивает заявленного срока эксплуатации аккумуляторов. Для повышения долговечности рекомендуется использовать готовое 3-канальное зарядное устройство, которое поставляется под обозначением Imax B3.

В аккумуляторных банках для шуруповртов применяется регулятор разрядки, от которого допускается отказаться.

Контроль осуществляется визуально при помощи светодиода, расположенного на боковой части корпуса инструмента.

Поскольку элементы серии 18650 имеют уменьшенные габариты, то в штатный корпус аккумулятора поместится и блок зарядки. На кожухе необходимо предусмотреть штекер для подсоединения кабеля от сети переменного тока.

Алгоритм изготовления самодельной аккумуляторной банки для шуруповерта на основе литий-ионных элементов серии 18650:

При изготовлении самодельной аккумуляторной банки необходимо разобрать заводскую.

  1. Разобрать заводскую батарею, установить в нижней части блок питания и припаять выводы к разъему, который устанавливается в окне на боковой части корпуса. Рекомендуется установить плавкую вставку ножевого типа, рассчитанную на ток до 10 А, элемент размещается в цепи питания 18650.
  2. Вывести контрольные диоды платы зарядки в отдельные отверстия. Конструкцией предусмотрены лампы красного и зеленого цветов. При включении зеленой индикации зарядка батареи прекращается.
  3. Доработать зарядную плату путем замены сопротивлений, отвечающих за силу тока в цепи зарядки, на элементы с увеличенным номиналом. Поскольку микросхемы блока при работе нагреваются, то рекомендуется предусмотреть установку алюминиевого или медного радиатора. Применение теплоотвода повышает надежность работы устройства в условиях увеличенных температур и замкнутого корпуса аккумуляторной банки.
  4. Установить элементы 18650 в крышку, соединительные контакты остаются без изменений. Аккумуляторы напрямую подсоединяются к рабочим контактным пластинам банки и припаиваются кабелями к выходам блока зарядки. Для соединения используется медный многожильный провод, обеспечивающий безопасную эксплуатацию устройства.
  5. Протестировать зарядку аккумуляторов и работу шуроповерта.

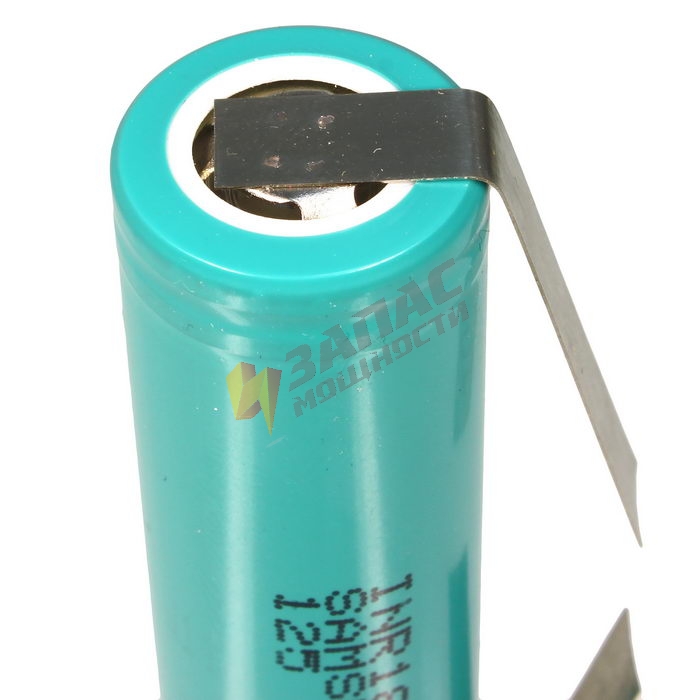

Допускается собирать аккумуляторную банку из элементов, оснащенных выводами под припаивание соединительных проводов. Элементы привариваются в заводских условиях, конструкция позволяет собрать банку с повышенной емкостью. Для соединения элементов используется медный кабель или перемычка с сечением не менее 1,5 мм².

18650 аккумуляторы – какие лучше

Элементы питания стандарта 18650 производит много предприятий, расположенных на территории Юго-Восточной Азии. При выборе изделий следует обращать внимание на химический состав элемента, на наличие или отсутствие встроенного электронного защитного блока. Дополнительно анализируются вольт-амперные характеристики аккумулятора, которые обеспечат заявленную производительность работы инструмента.

Защищенные и незащищенные литий-ионные аккумуляторы

Батареи с защитой имеют в обозначении приставку Protected. На отрицательном полюсе располагается металлический щиток, под которым устанавливается плата круглой конфигурации с микропроцессором. Защитный блок подключен к положительному выводу отдельным плоским шлейфом с изолятором, который проходит вдоль корпуса аккумулятора. Узел обеспечивает защиту от короткого замыкания и предотвращает подачу тока с повышенной силой при зарядке.

Предусмотрена защита от чрезмерной разрядки, при падении напряжения цепь размыкается.

Некоторые производители аккумуляторов используют для обозначения защиты словосочетание Short circuit, указывающее на предохранитель от короткого замыкания. Но изготовители не всегда наносят на корпус маркировку, указывающую на установку защиты. Перед началом эксплуатации подобных изделий рекомендуется прочитать отзывы владельцев или запросить дополнительную информацию у поставщика изделий.

Для снижения стоимости изделия практикуется отказ от установки контроллера, батареи имеют на корпусе отметку Unprotected. Поскольку из цепи исключен защитный блок, то рекомендуется устанавливать элементы питания в устройства с пониженным энергопотреблением. Пользователь самостоятельно контролирует уровень зарядки аккумуляторов, для восстановления емкости используется зарядный блок с микропроцессорным управлением.

Механическая защита литий-ионных аккумуляторов

Для предотвращения взрыва батарей Li-Ion типа используется 2 метода дополнительной защиты:

  1. Механический тумблер, который разрывает цепь питания при повышении температуры корпуса батареи. Устройство предотвращает дальнейший нагрев элемента, приводящий к деформации корпуса, разрыву оболочки и возгоранию.
  2. Предохранительный клапан, использующийся для стравливания излишков газа, образующегося при работе аккумулятора. Вместе с газообразными продуктами выбрасывается и часть жидкого электролита, разрушающего контактные площадки и электронные компоненты оборудования. Батарею со сработавшим предохранительным клапаном рекомендуется заменить.

Емкость литий-ионных аккумуляторов

Для обозначения емкости батарей используется единица измерения А*ч (ампер в час) или мА*ч (миллиампер в час), цифровое значение наносится на этикетку на корпусе аккумулятора. Параметр определяет продолжительность работы элемента питания при нормативной нагрузке до снижения емкости до нулевого значения. Батареи отличаются сниженным проявлением “эффекта памяти”, который заключается в обратимом падении емкости (наблюдается при восстановлении заряда частично севшего аккумулятора).

Стандартные устройства Li-Ion не допускают глубокого разряда, который необратимо разрушает материал анода и катода.

На долговечность работы влияют режимы зарядки, при повышенном напряжении в цепи питания происходит деградация батарей с одновременным падением емкости. Превышение напряжения на 4% приводит к снижению емкости на 50%, причем при последующей зарядке с нарушением параметров емкость снова снизится в 2 раза.

Токоотдача литий-ионных аккумуляторов

Токоотдача является дополнительным параметром, характеризующим батарею, значение наносится на корпус элемента питания, измеряется в А (амперах) или мА (миллиампер). Аккумуляторы с повышенным параметром называются высокотоковыми (маркировка High drain) и отличаются сниженной емкостью. При выборе элемента питания необходимо учитывать характеристики электрического привода, повышенная нагрузка на АКБ приводит к перегреву конструкции и преждевременному выходу узла из строя.

Как узнать, какие аккумуляторы 18650 по техническим характеристикам лучше

Для определения оптимального аккумулятора серии 18650 используется расчет параметров в соответствии с законом Ома.

Для определения параметров требуется знать рабочее напряжение U и сопротивление прибора R, которое измеряется тестовым прибором, переключенным в режим омметра.

Отношение U и R позволяет определить силу тока в цепи питания, на основе анализа значения производится подбор батареи, которая будет работать без перегрузки. При выборе дополнительно учитываются емкость и габариты аккумулятора, который размещается в корпусе инструмента.

Виды литий-ионных батарей

Промышленность выпускает несколько разновидностей аккумуляторов серии 18650:

  1. Литий-кобальтовый элемент, предназначенный для эксплуатации в устройствах с пониженным потреблением энергии.
  2. Литий-марганцевый узел, отличающийся повышенной мощностью и улучшенной стабильностью.
  3. Литий-никель-марганец-кобальт-оксидный аккумулятор, имеющий повышенную мощность и энергоемкость. Для дополнительного улучшения характеристик используется легирование анода кремнием, но материал негативно влияет на долговечность аккумулятора.
    Устройства используются для привода электрических двигателей в инструментах или транспортных средствах.
  4. Литий-железо-фосфатная батарея, устойчивая к переразряду и приспособленная к установке вместо сернокислотных аккумуляторов в тяговых приводах.
  5. Литий-никель-кобальт-алюминий-оксидный элемент, обладающий повышенной мощностью и расширенным сроком эксплуатации (по сравнению с изделиями литий-кобальтового типа). Устройство лучше для шуруповерта не использовать, поскольку аккумулятор сохранил основные недостатки литий-кобальтовых батарей.
  6. Литий-титановый узел, оснащенный анодом из кристаллов титаната лития. Катод выполняется из графита, напряжение на клеммах составляет 2,4 В. Устройство поддерживает режимы ускоренной зарядки, допускает эксплуатацию при низких температурах. Падение емкости при охлаждении до -30°С не превышает 20%. Изделие не подвержено тепловым пробоям, но низкая энергоемкость и повышенная стоимость сдерживают распространение литий-титановых элементов.

Старение, хранение и диапазон рабочих температур

При хранении батарей литий-ионного типа происходит естественное ухудшение рабочих параметров, связанное с изменением состава анода и катода. Производители закладывают снижение емкости 10% за каждый год нахождения элемента на складе (при соблюдении условий хранения). Если АКБ находится в неподобающих условиях, то процессы деградации ускоряются. На корпус элемента наносится дата изготовления и срок годности, после которого производитель не гарантирует работоспособности аккумулятора.

Запрещается хранение изделий в условиях повышенных или пониженных температур, размещение упаковки под прямыми солнечными лучами или рядом с нагревательными приборами. При снижении температуры корпуса ниже 0°С литий-ионный аккумулятор теряет до 50% стартовой емкости. Рекомендуется хранить частично заряженные батареи (на 30-50%) с периодической подзарядкой. При складировании разряженных элементов ускоряются процессы разрушения катода и анода, последующее восстановление батареи невозможно.

Литий-кобальтовые

Устройство отличается повышенной емкостью, но не допускает режимов ускоренной зарядки (из-за интенсивного выделения газов). Катод слоистого типа изготовлен из сплава лития и оксида кобальта, для анода применен спрессованный графит. Нормальное напряжение составляет 3,6 В, использование 4 последовательно соединенных элементов для замены кислотных батарей не рекомендуется, поскольку изделия не предназначены для применения в оборудовании с повышенным потреблением энергии.

Повышение нагрузки вызывает перегрев и разрушение корпуса с вытеканием электролита в полость прибора. Изделия рассчитаны на разрядку и зарядку током, не превышающим номинальной емкости. Аккумулятор не рекомендуется заряжать до напряжения выше допустимого параметра (4,2 В). Также изделия отличаются пониженным ресурсом и сниженной термической стабильностью (температура теплового пробоя не превышает 150°С). При полной зарядке вероятность пробоя возрастает.

Для восстановления рабочих параметров рекомендуется использовать зарядные блоки с микропроцессорным управлением, позволяющим регулировать параметры зарядки. Дополнительным недостатком батареи является низкая экологичность производства, отработавшие элементы подлежат утилизации. Изделия используются в сотовых телефонах, батареях планшетов или ноутбуков, ресурс изделия составляет до 1000 циклов разрядки и зарядки (зависит от условий эксплуатации).

Литий-марганцевые элементы

Элементы построены на базе катода из композиции лития и марганца, отличаются повышенной термической устойчивостью. Анод выполнен из графита с дополнительными присадками. Батареи имеют повышенный срок службы, приспособлены к эксплуатации в цепях с пониженным сопротивлением. Напряжение на выходах составляет 3,7 В, банка из 3 последовательно соединенных элементов заменяет свинцово-кислотный источник питания.

Изделия допускают длительный ток разрядки до 30 А (пиковые кратковременные значения достигают 50 А). Для обеспечения повышенного ресурса не допускается нагрев корпуса батареи выше 80°С. Емкость батареи на основе литий-марганцевой композиции на 30% ниже, чем у аналогичного по размерам никель-кобальтового аккумулятора. Существуют изделия одного типоразмера, различающиеся емкостью и предназначенные для установки в различное оборудование.

Литий-марганцевые аккумуляторы 18650.

Скорость восстановления емкости зависит от силы тока, при превышении параметра начинается выделение газов, способных разорвать кожух батареи. Конструкция аккумулятора допускает глубокую разрядку (до 2,5 В). Но при постоянном разряде или длительном хранении в таком состоянии начинается деградация активных веществ и электролита, приводящая к необратимому повреждению батарейки.

Существует комбинированный элемент литий-никель-марганец-кобальтового типа, обеспечивающий повышение энергоемкости при одновременном росте срока эксплуатации. Изделия используются для привода автомобилей (в гибридных силовых установках). За счет комбинированной схемы удалось снизить вероятность теплового пробоя (температура составляет более 250°С) и уменьшить пожароопасность батареи.

Литий-железо-фосфатные аккумуляторы

Батарея отличается применением для изготовления катода вещества, состоящего из лития, железа и фосфата. Материал был разработан в 1996 г. в ходе поисковых работ как альтернатива соединению лития и кобальта. Вещество отличается пониженной стоимостью при повышенной термической устойчивости (что позволило отказаться от контроллера зарядки). Технология изготовления и сам материал не наносят вреда экологии, но при этом АКБ литий-железо-фосфатного типа обладают пониженной емкостью.

Литий-железо-фосфатные аккумуляторы были разработаны 1996 году.

Изделия отличаются повышенным ресурсом, обеспечивая при разрядке стабильное напряжение (около 3,2 В). Падение параметров начинается только при снижении емкости до нулевой отметки. Стабильность параметров позволяет упростить конструкцию регулятора напряжения, что положительно сказывается на стоимости и весе оборудования. Последовательное соединение 4 элементов в общую банку дает напряжение на выходе 12,8 Вольт, что позволяет использовать элементы вместо традиционных свинцово-кислотных аккумуляторов.

Дополнительным преимуществом батареек на основе литий-железо-фосфатной композиции является повышенное значение тока при пиковой нагрузке. Материал катода обеспечивает снижение саморазряда в широком диапазоне температур (-30…+55°С). Общие технические характеристики предопределили широкое распространение батареек для привода силовых механизмов (например, электродвигателей автомобилей или бытового оборудования). Недостатком изделий является падение напряжения и емкости при росте тока в цепи нагрузки (эффект Пойкерта).

аккумулятор 18650, ремонт аккумулятора шуруповерта

Ремонт аккумуляторов

Производим пайку точечной сваркой аккумуляторных сборок на заказ. Стоимость работы от 50руб/банка.

Также производим:

  • переделку аккумулятора шуруповерта на 18650
  • ремонт аккумулятора шуруповерта
  • ремонт аккумуляторов для электровелосипеда
  • ремонт li ion аккумуляторов
  • восстановление / балансировка аккумулятора

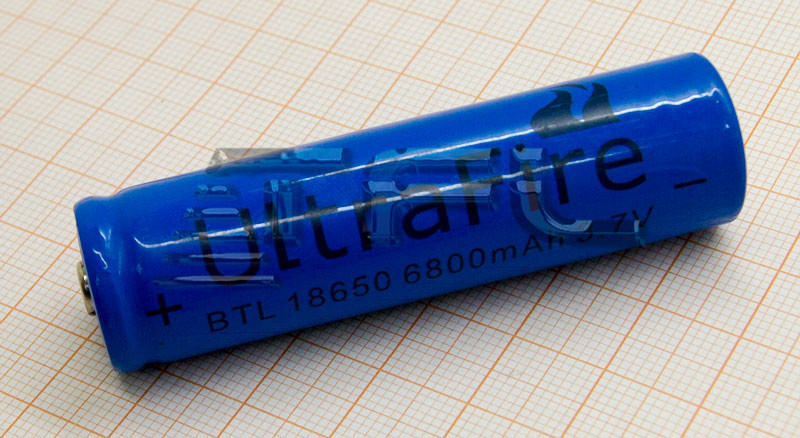

Аккумулятор 18650

Что же такое Литий-ионный аккумулятор (Li-ion)  18650 – это тип электрического аккумулятора, который широко распространён в современных девайсах и находит своё применение в качестве источника энергии для электровелосипедов, электросамокатов, гироскутеров, в таких устройствах как ноутбуки, цифровые фотоаппараты, видеокамеры и др.

Типоразмер 18650 – определяет диаметр 18мм и длину 65мм аккумулятора.

Преимущества Литий-ионный аккумуляторов (Li-ion)

  • Высокая энергетическая плотность (ёмкость)
  • Низкий саморазряд.
  • Высокая токоотдача.
  • Большое число циклов заряд-разряд.
  • Не требуют обслуживания.

Эффект памяти

Традиционно считалось, что, в отличие от Ni-Cd и Ni-MH аккумуляторов, Li-Ion аккумуляторы полностью избавлены от эффекта памяти. По результатам исследований учёных Института Пауля Шерера (Швейцария) в 2013 году этот эффект был таки обнаружен, но оказался ничтожен.

Требования к режимам заряда/разряда

Глубокий разряд полностью выводит из строя литий-ионный аккумулятор. Также на жизненный цикл аккумуляторов влияет глубина его разряда перед очередной зарядкой и зарядка токами выше установленных производителем. Из-за низкого внутреннего сопротивления аккумулятора зарядный ток сильно зависит от напряжения на его клеммах во время зарядки. Ток зарядки зависит от разницы напряжений между аккумулятором и зарядным устройством и от сопротивления как самого аккумулятора, так и подводимых к нему проводов. Увеличение напряжения зарядки на 4 % может приводить к увеличению тока зарядки в 10 раз, что отрицательно сказывается на аккумуляторе, при недостаточном отводе тепла он перегревается и деградирует. В результате, если напряжение на аккумуляторе превысить всего на 4 %, он будет вдвое быстрее терять ёмкость от цикла к циклу.

Старение

Литиевые аккумуляторы стареют, даже если не используются. Соответственно, нет смысла покупать аккумулятор «про запас» или чрезмерно увлекаться «экономией» его ресурса.

Оптимальные условия хранения Li-ion-аккумуляторов достигаются при 40-процентном заряде от ёмкости аккумулятора и температуре 0…10 °C.

Температура, ⁰C С 40%-м зарядом за год Со 100%-м зарядом, за год
0 2 6
25 4 20
40 15 35
60 25 40% за три месяца



Купить аккумулятор 18650

В наличии:

  • Аккумулятор 18650 (2000mAh, 0.5С/5С, 20мОм, 500 циклов)  – 210 руб
  • Аккумулятор 18650 (2200mAh, 0.5С/5С, 20мОм, 500 циклов)  – 230 руб
  • Аккумулятор 18650 (2500mAh, 0. 5С/3С, 30мОм, 500 циклов)  – 290 руб
  • Зарядное устройство для Li-Ion батарей (12.60V 1.0A 5.5*2.5)  – 600 руб
  • Зарядное устройство для Li-Ion батарей (16.80V 1.0A 5.5*2.5)  –  600 руб





Модуль зарядки для 6 аккумуляторов LI-ION 18650 для переделки шуруповертов 24в

Номер товара: 39973

Есть на складах: 12 шт.

Доставка по РФ от 3 дней и от 150 ₽

Хочу, чтобы менеджер оформил мой заказ:

Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.

  • Описание товара
  • Характеристики
  • Отзывы
  • Наличие в магазинах г.Омска

Описание товара

• Напряжение питания модуля : 24 В
• Верхний предел рабочий ток : 10 – 12 А
• Верхний предел мгновенный ток : 15 А
• Ток покоя : менее 30uA
• Внутреннее сопротивление: менее 100 мΩ
• Рабочая t° : -40… 50 ± 1 °C
• Размеры: 49*31*2 мм.
• Защита от короткого замыкания: защиты, задержка самовосстановления.
• Подходит для зарядки шести аккумуляторов типа li-ion 18650.
Аккумуляторы должны быть одинаковой емкости. Иначе защита платы будет отключаться по просадке худшего аккумулятора !!
Защиты от переразряда нет. Нужен балансир на 6 аккумуляторов
• Модуль подходит для переделки некоторых шуруповёртов с Ni-Mh или Ni-Cd на Li-Ion 18650

Характеристики

АртикулBW-6S
Вес без упаковки40 гр
Вес с упаковкой до100 гр

Отзывы

Наличие в магазинах г.Омска

Офис-магазин “Радиосфера”5 шт.8(3812)660118
ТК “Голубой Огонек”, бутик 21 шт.8(3812)660118 доп 210
“Старт”, “Левобережный” рынок1 шт.8(3812)660118 доп 213
ТД “У Советского рынка”1 шт.8(3812)660118 доп 212
ТК “Голубой Огонек”, цоколь бутик 761 шт. 8(3812)660118 доп 215
ТК “Голубой Огонек”, “Хобби”1 шт.8(3812)660118 доп 211
“Радиосфера”, возле ТРК “Кристалл”1 шт.8(3812)660118 доп 217
“Первомайский” рынок, бутик 1271 шт.8(3812)660118 доп 218

С этим товаром покупают

Какие лучше аккумуляторы 18650 для фонаря, шуруповерта

Обзор аккумуляторов 18650 для разных устройств, переделка батареи на шуруповерт, лучшие аккумуляторы с АлиЭкспресс

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о литий-ионном аккумуляторе:
  1. При приобретении батарей 18650 для фонаря с защитой, какой производитель предпочтительнее?

а) Samsung.

б) KEEPPOWER.

  1. Какие показатели должны давать зарядные устройства для 18650?

а) На выходе 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи.
б) На выходе 10 Вольт и ток от 1 до 3 от номинальной емкости самой батареи.

  1. В каком температурном диапазоне желательно хранить батарею?

а) + 10 — + 25 – идеальные показатели. Аккумулятор не переносит слишком холодных или жарких помещений. б) При температуре +20 — +45 градусов.

  1. Через сколько этапов проходит зарядка литиевой батареи?

а) Два.
б) Четыре.

  1. Сколько этапов зарядки у литиевой батареи, что заряжается меньше часа?

а) Один.

б) Два.

в) Три.

Ответы:

  1. б) Желательно брать китайские батареи KEEPPOWER. Samsung  не выпускает модели с защитой.
  2. а) Верные показатели на выходе — 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи.
  3. а) + 10 — + 25 – идеальные показатели. Нельзя помещать батарею в иные условия.
  4. а) Два этапа – сначала с напряжением в 0,2-1А, а после с высоким постоянным.
  5. а) Только один. На элемент сразу подается высокое напряжение. Остальные этапы отсутствуют.

18650

Проблема никель-кадмиевого аккумулятора, установленного в шуруповерте, в том, что его нужно постоянно использовать. Если батарея полностью разрядится или долго не используется, то в ней начнется процесс кристаллизации, и аккумулятор вскоре вовсе выйдет из строя.

На замену аккумулятора придется потратить много денег, поскольку батареи, подходящие для шуруповерта, стоят недешево.

По этим причинам владельцы шуруповёртов немного переделывают аккумулятор, чтобы подключить к нему литиевые элементы. Но перед началом проведения подобных работ нужно подумать, нужно ли совершать такую переделку и целесообразно ли она вообще.

Определение: Батарея 18650 – это аккумулятор, дающий мощность в 3,7В.

3 плюса и 5 минусов переделки для шуруповерта

Преимущества переделки:

  1. Энергетическая плотность элементов станет лучше, чем никель-кадмиевых. Это означает, что шуруповерт сохранит первоначальный вес, даже будет несколько легче, при этом выходное напряжение останется в пределах нормы.
  2. Литиевые аккумуляторы заряжаются намного быстрее, чем другие. Чтобы безопасно зарядить их потребуется всего лишь один час.
  3. У литий-ионных батарей нет эффекта памяти. Из этого можно сделать вывод, что полностью разряжать их нет необходимости перед установкой на зарядное устройство.

Недостатки:

  1. Если установить литиевый аккумулятор, за ним придется тщательно следить: при зарядке — выше 4,2 Вольт его нельзя заряжать, и разряжать меньше чем на 2,7 Вольта. В противном случае аккумулятор просто выйдет из строя.
  2. В качестве элементов лития применяют банки 18650. Они различны с никель-кадмиевыми по размерам. Кроме этого придется найти место для контроллера заряда разряда проводов. И всё это следует как-то уместить в корпусе шуруповёрта.
  3. Зарядка для кадмиевых аккумуляторов может не подойти для переделки. Возможно, придется дополнительно искать универсальное зарядное устройство.
  4. Не получится работать зимой на улице, поскольку литиевый аккумулятор плохо переносит отрицательные температуры.
  5. Литий-ионный аккумулятор стоит больше, чем кадмиевый.

Еще важно знать 3 нюанса до начала работы

  1. Для начала нужно определиться с количеством элементов в батарее. Лучше всего использовать 4 элемента, поскольку три дадут всего лишь 12,6 Вольта.
  2. Собирая аккумулятор 18650, необходимо обращать внимание на ёмкость и разрядный ток. При работе батареи потребляемой ток находится в диапазоне 5 или 10 ампер, но если резко нажать на кнопку включения, то он может подскочить и до 25. Это говорит о том, что максимальное значение разрядного тока должна составлять примерно 30 ампер на аккумуляторе 18650.
  3. Также следует обращать внимание на контроллер. Его характеристики должны равняться номинальному напряжению и току разряда. Для батареи 14,4 В, контроллер это оптимальное напряжение. Рабочий ток должен быть в несколько раз меньше, чем предельно допустимый.

Как избежать 4 ошибок при сборке зарядки 18650

Чтобы правильно подключить к аккумулятору литиевые элементы, потребуется точно следовать инструкциям:

  1. Разбираем корпус АКБ. В модели на 14,4 Вольт можно обнаружить 12 никель-кадмиевых аккумуляторов на 1,2 Вольта. От этой сцепки сразу же избавляемся — откусываем кусачками. В результате получится только разъем с «плюсом» и «минусом».

    Корпус

  2. От термодатчика также избавляемся. Вместо него используем контроллер с термопарой, что будет отключать аккумулятор при перегреве.
  3. Все элементы соединяются последовательно. К сборке припаяем контроллер. Подключаем балансировочные точки в специальный разъем на микросхеме.
  4. Когда батарея собрана, припаиваем выводы на «минус» и «плюс». Помещаем все в корпус.

Зарядки для аккумуляторов 18650

Для аккумулятора 18650 придется использовать правильную зарядку. На выходе она будет выдавать 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи. Если литиевые элементы поддерживают 2600 мАч, то для его зарядки следует использовать ток 1,3-2,6 ампера.

Устройство для литиевых батарей заряжают аккумулятор в несколько этапов:

  1. Сначала на аккумулятор подается напряжение в 0,2-1А.
  2. Далее зарядка уже проходит при постоянном напряжении.

Если в зарядном устройстве предусмотрен импульсный режим, то это значительно ускорит время зарядки.

В том случае, если в аккумуляторе стоит графит, то напряжение не должно превышать 4,3 Вольт на один элемент. Если превысить этот показатель, то энергетическая плотность увеличится, и пойдет окислительный процесс.

Существуют литиевые батареи, заряжающиеся меньше часа. Второй этап у них не предусмотрен – ток сразу подается на 80% и после этого пускается в работу. Для аккумулятора литиевого типа это нормально.

Ответы на 5 часто задаваемых вопросов о выборе батареи для электронных сигарет

Батарея

Посмотрите на картинке аккумулятор 18650 на электронную сигарету. Довольно сложно подобрать правильный образец АКБ на электронную сигарету, поскольку есть много разновидностей с разной степенью мощности. К примеру, долгоработающие, но на полную мощность их включать нельзя. Другие же не нагреются даже при 40 амперах, но они требуют частой подзарядки. При подборе аккумулятора на электросигарету люди задаются вопросом о критериях.

Есть пять основных критериев: Большая энергоемкость, показатель номинального тока, напряжение при использовании, температура при использовании, стоимость.  Нет смысла обращать внимание на остальные нюансы, наподобие цвета сигареты. Все это вторично. Чтобы подобрать хороший агрегат, следует подробно изучить все критерии. В результате покупатель получит всю необходимую информацию для хорошей покупки.

Энергоемкость

Электронная сигарета

Энергоемкость обозначается в миллиамперах в час. Соответственно, чем этот показатель выше, тем лучше будет модель. От показателя номинального тока зависит безопасность. Напрашивается вывод, что желательно покупать аккумуляторы с самым большим показателем подачи тока. К примеру, батарейка LG hb6 имеет 30 А, а значит она подойдет и для 40 А. Но совершив такую покупку, человек предпочтет большое напряжение и пожертвует энергоёмкостью. Энергоемкость вышеуказанной батареи всего 1500 мАч. Потому заряд она будет держать меньше, чем варианты с 3000 мАч.

Необходимо выбирать показатели номинального тока, которые не перегреют устройство, но не стоит жертвовать временем работы аккумулятора. Лучше приобрести модель LG HD2, имеющую показатель 25 А и микроампер в час. Это будет средний показатель. Что касается напряжения, то не следует ориентироваться при выборе на этот нюанс – если у сигареты два предыдущих показателя хорошие, то и напряжение будет достаточным.

Какой аккумулятор лучше для led фонаря.тесты зарядок фонарей.

Также нужно выбирать устройства, имеющие низкую степень нагрева. Перегрев электросигареты скоро повредит весь механизм. Именно поэтому аккумулятор нужно брать такой, который будет работать на самых низких температурах. Стоимость сигарет примерно одинаковая и это не самый важный критерий. Желательно отталкиваться в первую очередь от показателей.

Топ 3 лучших зарядных устройств для аккумуляторов

Nightcore digicharger D4

Зарядное устройство может питать четыре аккумулятора. Это уже зарекомендовавший себя бренд, полюбившийся многим обладателям литиевых батарей .

Устройство оснащается удобным дисплеем — можно изучить различные данные, в том числе скорость и время зарядки, напряжение на каждом элементе. Состояние аккумулятора очень удобно наблюдать на таком дисплее.

Это универсальная зарядка, предназначена не только для модели 18650. D4 нужно использовать людям, имеющим большое количество мобильных устройств, в которые помещаются несколько разновидностей аккумуляторных батарей.

Новички быстро освоят работу, поскольку зарядка происходит в автоматическом режиме.

Efest luc Blu6 oled Bluetooth intelligent Charger

Это также очень хорошая модель зарядного устройства, рассчитанная на 6 аккумуляторов. Чтобы безопасно производить зарядку, в устройство устанавливается специальная защита от высокого тока, напряжения и так далее.

Пользователь получает возможность соединить свой мобильный телефон с зарядкой через Bluetooth — можно дистанционно наблюдать за уровнем заряда батареи. Единственный недостаток зарядки — высокая цена.

Nightcore i2 intellicharger

Зарядка поступила в продажу недавно. Это современный вид устройства, оснащённый интересными возможностями и улучшенным дизайном.

Пользователям не нужно беспокоиться о скорости и времени зарядки, поскольку устройство определяет всё в автоматическом режиме. От человека необходимо только установить батарею на положенное место.

На устройстве есть место только для двух аккумуляторов, но зарядка при этом очень компактная, и ее можно брать с собой в путешествие.

Литий-ионный аккумулятор 18650 для фонаря

  1. Литий-ионные аккумуляторы работают в диапазоне 4,35 — 4,2 Вольт. Их часто используют для работоспособности светодиодных фонарей.
  2. Нужно следить, чтобы аккумулятор не разряжался ниже установленного уровня — 2 вольта. Чтобы постоянно не следить за необходимым напряжением, нужно использовать аккумулятор для фонаря с защитой. Они хранят элементы от перезаряда или глубокого разрежения.

Компании Samsung, Panasonic, LG и Sony не выпускают такое оборудование. Для этой цели лучше приобрести китайский аппарат KEEPPOWER.

Лучшие аккумуляторные батареи 18650 на АлиЭкспресс по отзывам

  1. Rechargeable Battery
  2. Samsung icr18650
  3. Rechargeable flat Top Battery

Идеальные условия для батареи – температура +10 — +25 градусов.

Какие литиевые аккумуляторы 18650 лучше для шуруповерта


Как узнать, какие аккумуляторы 18650 по техническим характеристикам лучше

Для определения оптимального аккумулятора серии 18650 используется расчет параметров в соответствии с законом Ома. Для определения параметров требуется знать рабочее напряжение U и сопротивление прибора R, которое измеряется тестовым прибором, переключенным в режим омметра.

Отношение U и R позволяет определить силу тока в цепи питания, на основе анализа значения производится подбор батареи, которая будет работать без перегрузки. При выборе дополнительно учитываются емкость и габариты аккумулятора, который размещается в корпусе инструмента.

Замена старых элементов питания

Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.

Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.

Виды литий-ионных батарей

Промышленность выпускает несколько разновидностей аккумуляторов серии 18650:

  • Литий-кобальтовый элемент, предназначенный для эксплуатации в устройствах с пониженным потреблением энергии.
  • Литий-марганцевый узел, отличающийся повышенной мощностью и улучшенной стабильностью.
  • Литий-никель-марганец-кобальт-оксидный аккумулятор, имеющий повышенную мощность и энергоемкость. Для дополнительного улучшения характеристик используется легирование анода кремнием, но материал негативно влияет на долговечность аккумулятора. Устройства используются для привода электрических двигателей в инструментах или транспортных средствах.
  • Литий-железо-фосфатная батарея, устойчивая к переразряду и приспособленная к установке вместо сернокислотных аккумуляторов в тяговых приводах.
  • Литий-никель-кобальт-алюминий-оксидный элемент, обладающий повышенной мощностью и расширенным сроком эксплуатации (по сравнению с изделиями литий-кобальтового типа). Устройство лучше для шуруповерта не использовать, поскольку аккумулятор сохранил основные недостатки литий-кобальтовых батарей.
  • Литий-титановый узел, оснащенный анодом из кристаллов титаната лития. Катод выполняется из графита, напряжение на клеммах составляет 2,4 В. Устройство поддерживает режимы ускоренной зарядки, допускает эксплуатацию при низких температурах. Падение емкости при охлаждении до.30°С не превышает 20%. Изделие не подвержено тепловым пробоям, но низкая энергоемкость и повышенная стоимость сдерживают распространение литий-титановых элементов.

Емкость литий-ионных аккумуляторов

Для обозначения емкости батарей используется единица измерения Ач (ампер в час) или мАч (миллиампер в час), цифровое значение наносится на этикетку на корпусе аккумулятора. Параметр определяет продолжительность работы элемента питания при нормативной нагрузке до снижения емкости до нулевого значения. Батареи отличаются сниженным проявлением “эффекта памяти”, который заключается в обратимом падении емкости (наблюдается при восстановлении заряда частично севшего аккумулятора).

Стандартные устройства Li-Ion не допускают глубокого разряда, который необратимо разрушает материал анода и катода. На долговечность работы влияют режимы зарядки, при повышенном напряжении в цепи питания происходит деградация батарей с одновременным падением емкости. Превышение напряжения на 4% приводит к снижению емкости на 50%, причем при последующей зарядке с нарушением параметров емкость снова снизится в 2 раза.

Токоотдача литий-ионных аккумуляторов

Токоотдача является дополнительным параметром, характеризующим батарею, значение наносится на корпус элемента питания, измеряется в А (амперах) или мА (миллиампер). Аккумуляторы с повышенным параметром называются высокотоковыми (маркировка High drain) и отличаются сниженной емкостью. При выборе элемента питания необходимо учитывать характеристики электрического привода, повышенная нагрузка на АКБ приводит к перегреву конструкции и преждевременному выходу узла из строя.

READ Как нарезать резьбу в суппорте

Механическая защита литий-ионных аккумуляторов

Для предотвращения взрыва батарей Li-Ion типа используется 2 метода дополнительной защиты:

  • Механический тумблер, который разрывает цепь питания при повышении температуры корпуса батареи. Устройство предотвращает дальнейший нагрев элемента, приводящий к деформации корпуса, разрыву оболочки и возгоранию.
  • Предохранительный клапан, использующийся для стравливания излишков газа, образующегося при работе аккумулятора. Вместе с газообразными продуктами выбрасывается и часть жидкого электролита, разрушающего контактные площадки и электронные компоненты оборудования. Батарею со сработавшим предохранительным клапаном рекомендуется заменить.

плюса и 5 минусов переделки для шуруповерта

  • Энергетическая плотность элементов станет лучше, чем никель-кадмиевых. Это означает, что шуруповерт сохранит первоначальный вес, даже будет несколько легче, при этом выходное напряжение останется в пределах нормы.
  • Литиевые аккумуляторы заряжаются намного быстрее, чем другие. Чтобы безопасно зарядить их потребуется всего лишь один час.
  • У литий-ионных батарей нет эффекта памяти. Из этого можно сделать вывод, что полностью разряжать их нет необходимости перед установкой на зарядное устройство.
  • Если установить литиевый аккумулятор, за ним придется тщательно следить: при зарядке — выше 4,2 Вольт его нельзя заряжать, и разряжать меньше чем на 2,7 Вольта. В противном случае аккумулятор просто выйдет из строя.
  • В качестве элементов лития применяют банки 18650. Они различны с никель-кадмиевыми по размерам. Кроме этого придется найти место для контроллера заряда разряда проводов. И всё это следует как-то уместить в корпусе шуруповёрта.
  • Зарядка для кадмиевых аккумуляторов может не подойти для переделки. Возможно, придется дополнительно искать универсальное зарядное устройство.
  • Не получится работать зимой на улице, поскольку литиевый аккумулятор плохо переносит отрицательные температуры.
  • Литий-ионный аккумулятор стоит больше, чем кадмиевый.

ТОП-8 лучших шуруповертов бренда «Макита»

Любая модель из серии подходит для работы с небольшими шурупами, и сверления небольших отверстий. В комплекте идет 2 аккумулятора, благодаря чему можно работать без остановок, не теряя времени на зарядку аккумулятора. Очень удобно, что на некоторых моделях шуруповертов имеется опция подсветки, которая очень помогает при работе в слабоосвещенных местах.

Для корпусов профессиональных инструментов используется более высококачественный пластик, часто армированный. Для металлических деталей задействуются легированные, термообработанные стали. В бытовых электроинструментах, как правило — обычные конструкционные изделия без дополнительных обработок.Выбирая электроинструмент, многие потребители не всегда представляют, в чем состоит разница между инструментом профессиональным и бытовым?

Случаются моменты, когда необходимо наличие аккумулятора, на участках что далеко от розетки или находятся на большой высоте.

Аккумуляторные шуруповерты Makita сочетает в себе такие достоинства, как простота в эксплуатации, легкий вес и компактность размеров. Кроме того, производитель комплектует свои изделия несколькими аккумуляторами, что позволяет работать без пауз и остановок на подзарядку. Пока заряжается один аккумулятор, вы работает с другим. это гарантия, что в работе не будет задержек и простоев, а заодно и фактор, продлевающий «жизнь» инструмента.

Итоги: Инструмент этот можно посоветовать домашним мастерам. Шуруповерт отлично справляется с крепежом, имеет регулировку ступеней крутящего момента и режим сверления. Также стоит обратить внимание на отсутствие подсветки – для кого-то это может быть важно.

На нее влияет исправность каждого элемента. Он должен обладать заданной емкостью, под которой понимается способность питать подключенную к нему нагрузку. Порой лучше заменить вышедшие из строя элементы, которые быстро разряжаются. Их можно обнаружить по поражению коррозией или присутствию на поверхности характерных следов электролита.

Еще важно знать 3 нюанса до начала работы

Ответы:

  • б) Желательно брать китайские батареи KEEPPOWER. Samsung не выпускает модели с защитой.
  • а) Верные показатели на выходе — 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи.
  • а) 10 — 25 – идеальные показатели. Нельзя помещать батарею в иные условия.
  • а) Два этапа – сначала с напряжением в 0,2-1А, а после с высоким постоянным.
  • а) Только один. На элемент сразу подается высокое напряжение. Остальные этапы отсутствуют.

Проблема никель-кадмиевого аккумулятора, установленного в шуруповерте, в том, что его нужно постоянно использовать. Если батарея полностью разрядится или долго не используется, то в ней начнется процесс кристаллизации, и аккумулятор вскоре вовсе выйдет из строя.

На замену аккумулятора придется потратить много денег, поскольку батареи, подходящие для шуруповерта, стоят недешево.

По этим причинам владельцы шуруповёртов немного переделывают аккумулятор, чтобы подключить к нему литиевые элементы. Но перед началом проведения подобных работ нужно подумать, нужно ли совершать такую переделку и целесообразно ли она вообще.

READ Какое напряжение у шуруповерта аккумуляторного ingco cidli20025

Определение: Батарея 18650 – это аккумулятор, дающий мощность в 3,7В.

КАК ВЫБРАТЬ li-ion АККУМУЛЯТОРЫ 18650 И ГДЕ ИХ КУПИТЬ

Общие рекомендации по ремонту

Для ремонта аккумуляторной батареи потребуются измерительные приборы – амперметр на 2 А, вольтметр на 2 и 15 В, тестер, омметр и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Если принятые меры не помогли, необходимо просто заменить неисправную деталь. В случае обнаружения конкретной причины неисправности, рекомендуется использовать методы восстановления, приведенные ниже.

Какие лучше аккумуляторы 18650 для фонаря, шуруповерта

Обзор аккумуляторов 18650 для разных устройств, переделка батареи на шуруповерт, лучшие аккумуляторы с АлиЭкспресс

  • При приобретении батарей 18650 для фонаря с защитой, какой производитель предпочтительнее?
  • Какие показатели должны давать зарядные устройства для 18650?

а) На выходе 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи. б) На выходе 10 Вольт и ток от 1 до 3 от номинальной емкости самой батареи.

Тест Li-Ion аккумуляторов для шуруповерта. Какие выбрать.

  • В каком температурном диапазоне желательно хранить батарею?

а) 10 — 25 – идеальные показатели. Аккумулятор не переносит слишком холодных или жарких помещений. б) При температуре 20 — 45 градусов.

  • Через сколько этапов проходит зарядка литиевой батареи?

Крутящий момент

Крутящий момент один из главных характеристик шуруповерта. Чем он больше, тем большего размера шурупы можно закручивать. Однако чем больше крутящий момент, тем тяжелее и больше шуруповерт. Для того чтобы определиться какой величины нужен крутящий момент, следует подумать, как будет использоваться шуруповерт.

Если вам необходим шуруповерт для бытовых целей, т.е. просверлить отверстие в дереве или кирпичной кладке, собрать мебель, собрать гипсокартонную конструкцию, сделать песочницу. Для таких целей вполне достаточно шуруповерта с максимальным крутящим моментом 25Нм. Если шуруповерт необходим, например, для сборки стропильной системы крыши, то крутящий момент должен быть как минимум 35Нм. Если предполагается сверлить бетон, то следует выбрать шуруповерт с функцией удара.

Как избежать 4 ошибок при сборке зарядки 18650

Чтобы правильно подключить к аккумулятору литиевые элементы, потребуется точно следовать инструкциям:

    Разбираем корпус АКБ. В модели на 14,4 Вольт можно обнаружить 12 никель-кадмиевых аккумуляторов на 1,2 Вольта. От этой сцепки сразу же избавляемся — откусываем кусачками. В результате получится только разъем с «плюсом» и «минусом».

Корпус

  • От термодатчика также избавляемся. Вместо него используем контроллер с термопарой, что будет отключать аккумулятор при перегреве.
  • Все элементы соединяются последовательно. К сборке припаяем контроллер. Подключаем балансировочные точки в специальный разъем на микросхеме.
  • Когда батарея собрана, припаиваем выводы на «минус» и «плюс». Помещаем все в корпус.

Зарядки для аккумуляторов 18650

Для аккумулятора 18650 придется использовать правильную зарядку. На выходе она будет выдавать 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи. Если литиевые элементы поддерживают 2600 мАч, то для его зарядки следует использовать ток 1,3-2,6 ампера.

Устройство для литиевых батарей заряжают аккумулятор в несколько этапов:

  • Сначала на аккумулятор подается напряжение в 0,2-1А.
  • Далее зарядка уже проходит при постоянном напряжении.
  • Если в зарядном устройстве предусмотрен импульсный режим, то это значительно ускорит время зарядки.

    В том случае, если в аккумуляторе стоит графит, то напряжение не должно превышать 4,3 Вольт на один элемент. Если превысить этот показатель, то энергетическая плотность увеличится, и пойдет окислительный процесс.

    Существуют литиевые батареи, заряжающиеся меньше часа. Второй этап у них не предусмотрен – ток сразу подается на 80% и после этого пускается в работу. Для аккумулятора литиевого типа это нормально.

    Sources:

    https://elektro220v.ru/akkumulyatory/kakie-luchshe-akkumulyatory.html

    Батарейка 18650: характеристики, зарядка, типы, состав

    Аккумулятор 18650 в нашем обществе быстро становится популярным. Основным его плюсом является многократная зарядка до 500 раз. Формой он похож на пальчиковую батарейку вида «АА». Размеры в зависимости от степени защиты варьируют.

    Аккумулятор 18650

    Многие пользователи иногда путают этот АКБ с обычным элементом питания на 1,5 вольта. Но это неправильно, его напряжение гораздо больше. Да и габариты другие.

    18650 battery что это?

    Это аккумуляторная батарея с возможностью многоразовой зарядки. Некоторые виды обладают встроенным портом и возможностью получать заряд от USB разъема. Подобное решение очень удобно.

    Таким образом из выше приведенного определения становится понятным что за батарейки tr18650.

    Характеристики аккумулятора 18650

    Ниже представляем вашему вниманию основные параметры данного элемента питания.

    Напряжение

    Проанализировав ряд интернет магазинов был сделан вывод. Большинство элементов питания 18650 имеют 3,6 вольт. Но есть варианты и с 3,7 V. В момент полной зарядки вольтаж увеличивается до 4,2-4,3 в.

    Сколько ампер в аккумуляторе 18650

    Сила тока зависит от конкретной модели АКБ. Количество ампер в батарейке 18650 по некоторым данным от 0,5 А и выше.

    Емкость батареи 18650

    Максимальная емкость батарей 18650 достигает 3600 mAh. Минимальная равна 1500 mAh. Чаще всего батареи, повышенной емкость, используют для квадракоптеров и других энергетически затратных устройств.

    Как определить емкость аккумуляторной батареи 18650?

    Данный параметр определяется с помощью специального тестера мультиметра. Так же его можно посмотреть на этикетке.

    Внутреннее сопротивление аккумулятора 18650 Samsung 25R, в комнатных температурных условиях составляет 0.022-0.025 ома.

    Размеры литьевого аккумулятора 18650

    Габариты данного источника питания зависят от производителя и наличия защиты. Если отсутствуют защитные элементы, то размер будет меньше.

    Размеры батареи от компании Robitin на 3600 mAh:

    • Длина: 64,93 мм
    • Диаметр 18,20 мм

    Таким образом типоразмер 18650 значительно больше обычной пальчиковой батарейки.

    Цвет

    На рынках могут быть как самые обычные цвета, так и эксклюзивные. Например, можно встретить батарейки шоколадки 18650 коричневого цвета.

    Основные плюсы
    1. Простота в обслуживании.
    2. Малый удельный вес.
    3. Низкий уровень саморазряда.
    4. Высокая энергетическая плотность.
    5. Аккумулятор 18650 не имеет эффекта памяти.
    6. Срок службы от 7-10 лет.

    Тип батареи 18650

    Выделяют три основных варианта это:

    • Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
    • Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
    • Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

    Первый

    Считается наиболее безопасным. Их работа достаточно стабильна и с высоким КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. Батарея терпима к высоким температурам.

    Аккумулятор 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Это бывает в очень редких случаях. 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

    Второй

    Достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что вариант №2 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

    Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока, от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

    Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

    Третий

    Имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Подобные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

    Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основной прибор, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

    Таким образом только, что было описано какие бывают аккумуляторы 18650.

    Расшифровка надписей на батареи

    Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

    1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

    2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

    3) R — означает многозарядный аккумулятор 18650.

    Номер 18650 означает следующий формфактор:

    • Первые 2-е цифры диаметр.
    • Следующая пара говорит какую длину имеет данный элемент.
    • Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

    Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

    Варианты:

    • Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
    • Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
    • Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
    • Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.

    Какой аккумулятор 18650 лучше и как его выбрать?

    Если исходить из соображений безопасности, то лучшие аккумуляторы 18650 это литий железо фосфатные. Они мало токсичны и в меньшей степени могут взорваться. Когда батарея нужна для фонаря, подойдет любой вид. Но помните, если зарядное устройство не надежное, лучше элемент питания, не имеющий защиты не заряжать.

    При выборе аккумулятора 18650 определитесь для каких целей он нужен. Если вы собираетесь использовать его в гаджетах, например в ноутбуке, велосипеде, накопительной батареи, то лучше отдать предпочтение не защищенному варианту. Такие виды производят Panasonic, Samsung, LG, Sony. Обычно у них плоские боковые грани.

    Защищенные элементы питания имеют специальную микро плату установленную внутрь корпуса. Такой инструмент позволяет не дать батарейке перезарядится. Кроме этого защищает от короткого замыкания. В фонаре подобный тип стоит использовать, если имеется последовательное соединение из двух таких батарей.

    Аккумуляторы 18650 с большой емкостью Panasonic 3600 (NCR18650G) и Sanyo 3500 mAh неплохо подойдут для ноутбуков. Самыми дешевыми и ходовыми являются Panasonic 3100 mAh.

    При выборе ориентируйтесь на разновидности АКБ, указанные в разделе выше!

    На что стоит еще обратить внимание?

    • Номинальный ток.
    • Какой может быть нагрев, как греется.
    • Напряжение.
    • Энергетическая емкость.

    Устройство аккумулятора 18650

    Внутри и снаружи данная батарея имеет следующее строение:

    1. Предохранитель.
    2. Прокладку.
    3. Положительный вывод.
    4. Токо съемник анода.
    5. Клапан для сброса давления.
    6. Изоляцию как правило из целлофана.
    7. Положительный электрод.
    8. Сепаратор.
    9. Изоляцию.
    10. Отрицательный вывод.
    11. Корпус.
    12. Отрицательный электрод.

    Обычно аккумулятор 18650 состоит из анода, выполненного из меди и катода, сделанного из алюминия. Встроенные электроды между собой разделены специальным сепаратором. Данный агрегат имеет пористую структуру. Он пропитан электролитом. Электроды тщательно упакованы в плотном цилиндрическом корпусе. Положительно заряженные ионы лития, находящиеся в сепараторе, проникают в кристаллическую решетку графита. Этот элемент присоединен к минусовому полюсу элемента питания. На плюсе образуется потенциал эл тока.

    Читайте так же об устройстве источников питания здесь!

    Где плюс у батарейки 18650?

    Не так просто определить где находится отрицательный вывод. Очень часто по внешнему виду определить практически невозможно.

    Полярность батареек 18650 определяется следующим образом:

    • Визуально.
    • Тестером.

    Ряд подобных элементов имеет маркировку плюса и минуса. Порой положительный полюс значится там, где есть широкая черная полоса. Как на рисунке ниже.

    Но когда нет никакого цветового обозначения обратите внимание на торцы li ion батарейки 18650. Защищенный конец или полюс с прорезями будет плюсовым. Соответственно противоположный будет минусом. Так же где плюс там имеется круговая канавка, с краю некая вогнутость.

    Таким образом разобрались где плюс, а где минус.

    Второй вариант — это взять обычный тестер и в режиме измерения напряжения проверить полярность. Красный щуп идет на плюс, черный на минус. Если на табло будет показатель с минусом просто поменяйте щупы местами.



    Как зарядить аккумулятор 18650?

    Выполнять подзарядку элемента питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

    1. Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
    2. Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
    3. Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
    4. Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
    5. В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

    Как зарядить аккумулятор 18650 без зарядного устройства?

    Без подзарядника выполнить наполнение АКБ энергией можно только через USB порт. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

    Зарядное устройство для батареек 18650

    Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно аппарат с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

    Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

    Те ЗУ, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

    В розничной торговле могут встретится смешанные виды зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

    Аппараты, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

    Что делать если 18650 не заряжается?
    1. Проверьте дату изготовления, возможно его срок уже иссяк.
    2. Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
    3. Проверьте исправно ли зарядное устройство. Возможно перемололся провод.
    4. Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины. Причиной может быть налет, ржавчина или окисление.
    5. Проверьте есть ли электричество в доме.

    Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

    Как зарядить аккумулятор 18650 зарядкой от телефона?

    Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

    1. Мобильная зарядка ТР 4056.
    2. АКБ.
    3. Паяльник.
    4. Провода.
    5. USB провод с подходящим разъемом.
    6. Зарядник для телефона.

    После сборки остается подсоединить его к ЗУ телефона с помощью USB кабеля.

    А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

    Смотрите видео о том, как собрать крутую батарею с солнечными панелями.

    Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

    Как сделать зарядник для батареек 18650?

    Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

    В видео представлен пример создания ЗУ для данного элемента питания.

    Как разрядить аккумулятор 18650?

    Выполним безопасную разрядку. Для этого потребуется:

    • Лампа накаливания на 12 вольт.
    • 2 провода.
    • АКБ для разрядки.

    Теперь остается припаять провода к лампе и подсоединить к аккумулятору 18650. Будет происходить плавная разрядка.

    Так же выполнять разрядку можно специальным агрегатом изображенным на видео ниже.

    Максимальный ток разряда может доходить до 35 А. Но лучше это скорее миф, чем реальность. Лучше всего использовать щадящий режим и разряжать током в 1 ампер.

    Ток разрядки не должен быть больше 2ух-кратного значения емкости (2С). К примеру АКБ, с емкостью 2000 mah будет равен 4000 mAh. Напряжение не должно находится меньше 2,5 вольт.

    Как проверить батарейку 18650 на работоспособность?

    Для проверки используется обычный мультиметр. Данным прибором замеряем напряжение и определяем вольтаж элемента питания. Нормальный аккумулятор 18650 содержит 3,6-3,7 вольт.

    Если аккумулятор в момент заряда начинает сильно греться, и его температура достигает более 40 градусов, лучше от него избавится.

    Считается что при напряжении менее 1 вольта, данные АКБ уже нужно выбросить. Но если заряд он принимает поэксплуатировать батарею еще можно.

    Чем заменить аккумуляторную батарейку 18650?

    В действительности данный аккумулятор мало чем заменим. Можно попробовать использовать 3-4 батарейки АА. Но прослужат они мало. К тому же вольтаж будет очень сильно разнится. Поэтому будьте внимательны! Да и в корпус 3 штуки не поместятся, придется впаивать провода и цеплять к контактам.

    Есть второе название у этого элемента питания 168 А. Но на самом деле аналогов данной батареи почти нет. Можно попробовать еще вариант 18700.

    Как сделать батарею из аккумуляторов 18650?

    Для этого следует подготовить следующее:

    1. Нужное количество аккумуляторов 18650.
    2. Провода или жестяные тонкие пластины.
    3. Разъем для вывода питания. Или просто два провода желательно черного и красного цвета.
    4. Изоленту или контейнер, в котором батареи будут надежно зафиксированы.

    Сборка батареи из аккумуляторов 18650 осуществляется по следующему принципу. Отрицательный торец нужно соединить с положительным. Стоит определится какое соединение нужно, параллельное или последовательное. Первое экономит место в длину, ну а второе в ширину. На рисунке ниже показано как выглядит второе соединение. Это батарея от ноутбука.

    Схема последовательного скрепления АКБ.

    Параллельное соединение:



    Подробности сборки смотрите в видео.



    Применение 18650 аккумуляторов

    Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических гаджетах. Ниже представлен их список:

    1. Батарейка 18650 вставляется в фонарик.
    2. Она нужна для вейпа или электронных сигарет.
    3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
    4. Квадракоптерах.
    5. Радиоуправляемых игрушках.
    6. Страйкбольных приводах.
    7. Для питания электромоторов.
    8. Ноутбуках.
    9. Шуруповертах.
    10. Дрелях.
    11. Плеерах.
    12. Электрических велосипедах.
    13. Переносных телефонных трубках.

    Оплетка для батареек 18650

    В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

    Выглядит оплетка следующим образом:

    Сколько стоят аккумуляторы 18650?

    Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

    На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

    АКБ емкостью 2500 mAh стоит 200 – 1400 р.

    Отличие 18650 от аа батарейки

    Основная разница заключается в следующем:

    1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
    2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
    3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

    Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи вида АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

    Им можно заменить три батареи АА или ААА, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие изделия будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

    Литий ионный аккумулятор 18650 подвержен старению

    Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

    Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

    Что означает защищенный аккумулятор?

    Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

    Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

    Так же существует механическая защита. Она срабатывает, когда скапливается большое количество газов.

    Таблица характеристик 18650

    Ремонт аккумулятора 18650

    Периодически выходит из строя защитная плата. Это электронную начинку можно убрать и продолжить эксплуатацию элемента питания.

    Пошаговый план действий:

    1. Уберите оболочку из целлофана.
    2. После этого увидите проводник, идущий от положительного полюса до микросхемы. Все это дело прячется под минусом. В момент экстренной ситуации плата разрывает данный контакт.
    3. Снимите плату и удалите проводник. Если нужно точечную сварку можно зачистить наждачной бумагой.
    4. Стоит убрать оболочку на столько, чтобы контакт прибора касался контакта батареи.
    5. Теперь замотайте скотчем или специальной пленкой на клейкой основе и можете пользоваться.

    После выполнения этих действий аккумулятор 18650 потеряет 1 миллиметр.



    Batareykaa.ru

    Скачать бесплатно STL файл 18650 Адаптер аккумулятора для шуруповерта. • Дизайн для 3D-печати ・ Культы

    ?

    Творчество: 0,0 / 5 (0 голосов)

    Оценка участников по пригодности для печати, полезности, уровню детализации и т. Д.

    Ваш рейтинг: 0/5 Удалить

    Ваш рейтинг: 0/5

    • 580 Просмотры
    • 0 нравится
    • 8 загрузки

    Описание 3D модели

    Аккумулятор 18650 для электрошуруповерта.
    Сделал для шуруповёрта “ИнтерСкол ДА-7,2ЭР”.

    Информация о файле 3D-принтера

    • Формат 3D-дизайна : STL Сведения о папке Закрывать
      • BA_18650x2.stl
      • Shell_1.stl
      • Shell_2.stl
      • Shell_3.stl
    • Дата публикации : 2020.05.13 в 02:57

    Лицензия

    CCBY

    Теги

    Создатель


    Бестселлеры категории Инструменты


    Хотели бы вы поддержать культы?

    Вам нравятся Культы и вы хотите помочь нам продолжить приключение самостоятельно ? Обратите внимание, что мы – небольшая команда из 3 человек , поэтому очень просто поддержать нас, чтобы поддерживали деятельность и создавали будущие разработки .Вот 4 решения, доступные всем:

    • РЕКЛАМА: Отключите блокировщик баннеров AdBlock и нажимайте на наши рекламные баннеры.

    • ПРИСОЕДИНЕНИЕ: Делайте покупки в Интернете, нажимая на наши партнерские ссылки здесь Amazon или Aliexpress.

    • ПОЖЕРТВОВАТЬ: Если хотите, вы можете сделать пожертвование через PayPal здесь.

    • СЛОВО РОТА: Пригласите своих друзей прийти, откройте для себя платформу и великолепные 3D-файлы, которыми поделились сообщество!

    Зарядка

    – Использование старого аккумулятора ноутбука для питания электрической отвертки

    * ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ В КОНЦЕ *

    Caveat Emptor – Не несем ответственности за предоставленные советы.

    Игра с LiIons – это почти безопасное занятие для внимательных и компетентных взрослых.
    Сделай неправильно, и они умрут.
    Вы тоже можете, но, вероятно, нет, но ваше оборудование может.


    Конфигурация должна быть 2p4s (или === 4s2p), поскольку ячейки имеют номинальное напряжение 3,7 В каждая x 4 = 14,8 В.
    3,7 В x 2,5 Ач c 8 ячейками = 74 Втч, что соответствует вашей цифре.

    Функционально мертвые литий-ионные аккумуляторные батареи обычно содержат исправно живые литий-ионные элементы.

    Это ОЧЕНЬ ХОРОШАЯ ИДЕЯ [tm] для использования ячеек со встроенными схемами защиты.Многие (вероятно, большинство) имеют, и если это аккумуляторная батарея HP, как следует из номера детали, то, скорее всего, они будут иметь.

    Если это цилиндрические элементы 18650 с номиналом 2500 мАч, то они будут иметь разрядную способность не менее 1С (2,5 А) и, вероятно, 2С (5 А). YMMV !. С двумя параллельными струнами это составляет 5А или 10А.

    Типичное напряжение под нагрузкой для блока из 4 ячеек будет в диапазоне 12–14 В, а после полной зарядки напряжение составит 4 x 4,2 В = 16,8 В.

    Как 12 В = примерно столько, сколько вам нужно x 5 А (все элементы), то есть 60 Вт.Этого должно хватить для вашей отвертки – это достаточно легко измерить.

    Вы можете использовать схему зарядки ноутбука, если смерть ноутбука не связана с этим. Это может быть функционально хорошо извлечено из ноутбука, НО возможно, что процессор не в порядке из-за измерения газа или чего-то еще, поэтому вы * можете * обнаружить, что схема слишком встроена, чтобы ее можно было извлечь. Если вы не возражаете против зарядного устройства, которое подозрительно похоже на мертвый ноутбук, вы, вероятно, можете использовать все устройство целиком.

    Батарея, вероятно, будет иметь точки контроля для каждой ячейки = не менее 5 контактов (-ve, +1, +2, +3, +4, а также может иметь термистор для контроля температуры – возможно, v + и, возможно, заземление = 6 контактов. . Вы можете сохранить аккумулятор целиком и снова вставить его в ноутбук для зарядки (так что вам понадобится шнур или другой способ подключения к s.driver.) Или вы можете провести N выводов к ноутбуку от s. водитель или ….

    Вы можете относительно дешево купить микросхему зарядного устройства N-cell LiIon, и, возможно, вам будет проще построить новое зарядное устройство с нуля.

    Если вы можете управлять доступом к каждой ячейке по отдельности (плавающие мини-зарядные устройства), то LiIon-ячейка ОЧЕНЬ легко заряжается, когда она работает нормально.

    • Зарядите при 1С (2,5 А) или ниже, пока Vcell не станет равным 4,1 В.

    , затем

    • Зарядить при 4,1 В, пока я не зарядлю = C / x

    где x зависит от того, чего вы хотите достичь. X = 2 обеспечивает длительный срок службы элемента и заметно меньшую емкость. Можно использовать C / 4 или C / 10. C / 20 предназначен для фанатов плотности энергии.

    • Если вы остановитесь на вершине режима постоянного тока (когда Vcharge = 4,1 В, то вы получите ~ = 70% емкости и гораздо больший срок службы элементов. Это также оптимальный уровень, на котором элементы могут оставаться на хранении или когда они не используются. на какое-то время.

    ОПАСНО УИЛЛ РОБИНСОН

    Я сказал выше 4,1 В. Официальная цифра составляет 4,2 В для полной ячейки, НО если вы это сделаете, вы ДОЛЖНЫ компенсировать температуру. Волшебный дым, ОЧЕНЬ густой и горячий, может случиться, а может и не случиться выше 4,2 В.

    Вы, наверное, знаете, что «вентиляция пламенем» – излюбленный трюк доильных залов LiIon-батарей.Они могут самосожжение только потому, что могут в плохой день, но многие многие из них живут годами без проблем.
    НЕ КОРОТКИ.
    НЕ ЗАРЯЖАЙТЕ ПРОШЛЫЕ 4,2 В
    НЕ ЗАРЯЖАЙТЕ ПРИ ВЫСОКОМ ТОКЕ (> 1С) БЕЗ ПОДДЕРЖКИ ТЕХНИЧЕСКИХ ДАННЫХ. Не сгибайте шпиндель сгиба, искалечите скобу – но особенно в этом контексте не делайте шпиндель – ткнуть их острыми предметами может быть возбуждающее действие.

    Люди добились хороших результатов, делая то, что вы пытаетесь сделать.
    Сделайте это правильно и вы должны получить хороший результат.

    18650 батарея hg2 оригинал 18650 3000 мач 18650 для отвертка shura для батареи slodering сварочная батарея + DIY силикагель кабель

    ДОСТАВКА И ДОСТАВКА

    Мы гордимся тем, что предлагаем услуги международной доставки, которые в настоящее время работают в более чем 200 странах и островах по всему миру. Ничто не значит для нас больше, чем предоставление нашим клиентам отличных услуг и услуг. Мы продолжим расти, чтобы удовлетворять потребности всех наших клиентов, предоставляя услуги, превосходящие все ожидания, в любой точке мира.

    Как вы отправляете посылки?

    Пакеты со склада в Китае будут отправлены через ePacket или EMS, в зависимости от веса и размера товара. Пакеты, отправленные со склада в США, доставляются через USPS.

    Вы осуществляете доставку по всему миру?

    Да. Мы осуществляем бесплатную доставку в более чем 200 стран мира. Однако есть места, куда мы не можем отправить товар.Если вы находитесь в одной из этих стран, мы свяжемся с вами.

    А как насчет таможни?

    Мы не несем ответственности за любые таможенные сборы после отправки товара. Приобретая наши продукты, вы соглашаетесь с тем, что одна или несколько посылок могут быть отправлены вам и могут получить таможенные сборы по прибытии в вашу страну.

    Сколько времени занимает доставка?

    Время доставки зависит от региона.Это наши оценки:

    Расположение * Расчетное время доставки
    США 10-30 рабочих дней
    Канада, Европа 10-30 рабочих дней
    Австралия, Новая Зеландия 10-30 рабочих дней
    Центральная и Южная Америка 15-30 рабочих дней
    * Это без учета 2–5-дневного времени обработки.

    Предоставляете ли вы информацию для отслеживания?

    Да, как только ваш заказ будет отправлен, вы получите электронное письмо с информацией для отслеживания.

    По моему отслеживанию, «в настоящий момент информации нет».

    Некоторым транспортным компаниям требуется 2-5 рабочих дней для обновления информации об отслеживании в системе.

    Будут ли мои товары отправлены одной посылкой?

    По причинам логистики товары в одной покупке иногда отправляются отдельными посылками, даже если вы указали комбинированную доставку.

    Если у вас есть другие вопросы, свяжитесь с нами, и мы сделаем все возможное, чтобы помочь вам.

    ПОЛИТИКА ВОЗВРАТА И ВОЗВРАТА

    Отмена заказа

    Все заказы могут быть отменены до тех пор, пока они не будут отправлены.Если ваш заказ был оплачен и вам необходимо внести изменения или отменить заказ, вы должны связаться с нами в течение 12 часов. После того, как процесс упаковки и доставки начался, его уже нельзя отменить.

    Возврат

    Ваше удовлетворение – наш приоритет №1. Поэтому, если вы хотите вернуть деньги, вы можете запросить его независимо от причины.

    Если вы получили продукт , а не в течение гарантированного времени (60 дней, не включая 2-5 дней обработки), вы можете запросить возврат или повторную отправку.

    Если вы получили не тот товар, вы можете запросить возврат или повторную отправку.

    Если вам не нужен полученный товар, вы можете запросить возмещение, но вы должны вернуть товар за свой счет, и товар должен быть неиспользованным.

    • Ваш заказ не был доставлен по причинам, находящимся под вашим контролем (например, неверный адрес доставки)
    • Ваш заказ не был доставлен из-за исключительных обстоятельств, находящихся вне контроля CNTRONIC Consumer Electronics Retailer (т.е. не растаможен, задержан из-за стихийного бедствия).
    • Другие исключительные обстоятельства, не зависящие от cntronic.com

    * Запрос на возврат можно отправить в течение 15 дней после истечения гарантированного срока доставки (60 дней). Вы можете сделать это, отправив сообщение на странице «Контакты

    ».

    Если вы одобрены для возврата, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение 14 дней.

    Биржи

    Если по какой-либо причине вы хотите обменять свой товар, возможно, на одежду другого размера. Сначала вы должны связаться с нами, и мы проведем вас через все шаги.

    Пожалуйста, не отправляйте нам свою покупку обратно, если мы не уполномочим вас на это.

    Лучший аккумулятор 18650 с самым высоким рейтингом для светодиодных фонарей, дверных звонков, … Обзоры 2021

    Короче говоря, вы ищете лучший аккумулятор 18650 для фонарей? Не уверены, какую модель подобрать? Тогда вам НУЖНО увидеть список ниже.

    >>> Топ 3 лучших аккумуляторов 18650 для мощных фонарей – наиболее рекомендуемые ⇓⇓⇓

    >>> Топ 3 лучших аккумуляторных батарей 18650 для фонарей – наиболее рекомендуемые ⇓⇓⇓

    >>> Топ 3 лучших зарядных устройств 18650 – наиболее рекомендуемые ⇓⇓⇓

    Аккумулятор – один из незаменимых элементов любого фонарика.Самая популярная серия – это аккумулятор 18650.

    Давайте вместе с нами узнаем топ-9 из лучших аккумуляторов 18650 в этой статье!

    №1. Streamlight 22104 SL-B26 Литий-ионный аккумулятор USB

    Новый фонарик Streamlight Stinger 2020 работает от аккумуляторной батареи SL-B26, что обеспечивает высокую производительность. Эти два блока представляют собой защищенный литий-ионный аккумулятор емкостью 2600 мАч.

    Эти батареи можно заряжать до 500 раз, что экономит ваши деньги и время.Аккумулятор SL-B26 можно заряжать в фонарике с помощью интеллектуального зарядного устройства Streamlight Stinger.

    Плюсы

    • Простая зарядка через micro-USB.
    • Напряжения хватает.
    • Аккумулятор.
    • Прочная конструкция.
    • Качественный и надежный бренд.

    Минусы

    • Это не замена двух батарей CR123, как описано.

    Итог

    Обладая вышеуказанными свойствами, на этот раз нам не составит труда включить его в список лучших аккумуляторов 18650 .Это безопасный выбор для всех.

    № 2. SHENMZ 4 Pack Аккумулятор

    Эти аккумуляторы настоящие лошадки. Вы можете использовать их на нескольких устройствах, в том числе на некоторых настольных вентиляторах с разряженными батареями. Они не только продлевают срок их использования, но и легко заряжаются.

    Как и любое электронное устройство, его всегда полезно зарядить перед первым использованием. лучший аккумулятор 18650 выглядит законно. Вы должны зарядить его сразу после открытия.Они хороши по цене.

    Плюсы

    • Аккумулятор.
    • Достойное время автономной работы.
    • Прочный и прочный корпус.
    • Тонкая и удобная форма.
    • Комфортный дизайн.

    Минусы

    Итог

    Товар из Китая может заставить вас задуматься, но положитесь на аккумулятор ШЭНМЗ. За умеренную цену вы получаете качественный и простой в использовании комплект из 4 батарей.

    № 3. Снова продукты Подлинная аккумуляторная батарея высокой емкости 25R

    Аккумулятор Again Products 25R емкостью 18650 с емкостью 2500 мАч справедливо оценивает как хороший. Потому что на этом уровне он может дать вам приличное количество тепла без особого нагрева.

    Сама по себе батарея – это сочетание хорошей емкости и умеренной рабочей температуры. Во время бега эти четверо объединяются, чтобы показать отличную результативность.

    Плюсы

    • Имеет низкую рабочую температуру.
    • Лучший жизненный цикл.
    • Трудно попасть.
    • Цена относительно хорошая.
    • Нет необходимости в защите печатной платы.

    Минусы

    • Упаковка не очень красивая.

    Итог

    По сравнению с другими батареями высшего класса, доступными здесь, эта определенно лучшая цена из всех. Это качественный, но доступный по цене продукт, которым легко может владеть каждый.

    № 4. Литий-ионные аккумуляторы EBL 3,7 В

    Литий-ионная аккумуляторная батарея EBL 3,7 В – отличный выбор, если учесть долговечность и бюджет.

    Эта хорошо продуманная перезаряжаемая литий-ионная батарея поставляется с емкостью 3,7 В и емкостью 3000 мАч. Этого все еще достаточно, чтобы удовлетворить потребности большинства аккумуляторов, хотя и не самого лучшего.

    Уникальный дизайн с портом micro-USB на боковой стороне аккумулятора. Не нужно заряжать дополнительные батареи.

    Плюсы

    • Стабильное напряжение.
    • USB-зарядка.
    • Множественная защита.
    • Встроенный светодиод показывает процесс зарядки.
    • Давно работает.

    Минусы

    • Это может быть слишком долго для вашего фонарика.

    Итог

    Этот лучший аккумулятор 18650 поддерживает некоторые проблемы, такие как перезаряд или чрезмерная разрядка. Обеспечение полной безопасности для вас и ваших устройств.

    № 5. СНСЫЙ 3.Аккумуляторы с плоским верхом 7 В

    Батарея поставляется с четкими инструкциями по замене батареи и даже включает в себя необходимую отвертку для специальных винтов.

    С ними вам просто нужно вставить шнур в аккумулятор и по-прежнему использовать фонарик с другими фонариками.

    Индикатор в верхней части аккумулятора показывает состояние зарядки, делая процесс еще более понятным. Это отличные сменные батареи.

    Плюсы

    • Лучшее для фонарика Кларус.
    • Совместим с фонариком с высоким световым потоком.
    • Высокое качество.
    • Гарантия 1 год.
    • Простота использования.

    Минусы

    • Это на ¼ длиннее, чем батарея 18650.

    Итог

    Вместе с этим аккумулятором ваш фонарик всегда будет поддерживать постоянную яркость в экстренных ситуациях. Это лучший выбор, особенно для тех, кто пользуется фонариком Кларус!

    № 6.EBL 18650 аккумуляторные батареи

    В комплект входят 2 литий-ионных аккумулятора 18650 емкостью 3000 мАч и универсальное зарядное устройство.

    Зарядное устройство работает только с литиевыми батареями и никакими другими типами. В зарядном устройстве используется технология MU, обеспечивающая постоянный ток и напряжение для обеспечения безопасности заряжаемой батареи.

    Плюсы

    • Быстрая зарядка.
    • Качественное время автономной работы.
    • Intellicharger с технологией iQuick.
    • Портативный и компактный дизайн.
    • Интеллектуальный светодиод для демонстрации процесса.

    Минусы

    • Не имеет защиты от обратной полярности.

    Итог

    Если вы ищете лучшую аккумуляторную батарею 18650 для путешествий или путешествий, обратите внимание на EBL 18650. Благодаря продуманному дизайну и аккуратной упаковке, это будет правильный багаж в походе или походе. там.

    № 7. LCLEBM 4Pack Flat Top Аккумулятор

    Аккумулятор LCLEBM 18650 – отличный выбор, если вам нужен аккумулятор.Этот набор из четырех батарей обеспечивает отличную стабильность. Батареи служат надолго. Это обеспечивает отличную ценность при просмотре.

    А поскольку они перезаряжаемые, вы можете использовать их снова и снова на самых разных устройствах.

    Используете ли вы их в фонарике, прожекторе или дверном звонке, эти лучших аккумуляторов 18650 могут удовлетворить ваши потребности в обязательном порядке. Благодаря их надежной мощности вам даже не придется о них беспокоиться.

    Плюсы

    • Стабильное электропитание и постоянное сохранение заряда
    • Работает дольше, чем некоторые основные бренды
    • Быстрая зарядка при подзарядке

    Минусы

    • Зарядное устройство, которое вы используете для подзарядки, может повлиять на время зарядки и результаты.

    Итог

    Все четыре батареи упакованы в футляр для хранения, что обеспечивает удобную организацию и удобный способ их хранения.

    № 8. EVO Gimbals 2600mAh Аккумуляторы

    Этот литий-ионный аккумулятор 3 емкостью 2600 мАч IMR-18650 от Gimbals EVO совместим с некоторыми портативными стабилизаторами EVO и Zhiyun-Tech. Эти аккумуляторы большой емкости, емкостью 2600 мАч, на 30% больше, чем оригинальные аккумуляторы 18650-МП.

    Плюсы

    • Высокая прочность.
    • Роскошный дизайн.
    • Быстрая доставка.
    • Умеренная цена.
    • У него достаточно крутящего момента для работы с 105 мм.

    Минусы

    • В приложении возникли проблемы.

    Итог

    Эта пара батареек может использоваться долгое время благодаря своей прочности. Впечатляющий черный дизайн создает ощущение роскоши с первого взгляда.

    Имейте в виду, что не все батареи 18650 имеют одинаковый размер или химические характеристики. Вы должны использовать только батареи IMR 18650-MP с высокой разрядкой, рассчитанные на минимальный ток 10 А.

    Какая лучшая батарея 18650 для фонарика?

    Я установил несколько критериев для качественной аккумуляторной батареи 18650. Я уверен, что батарея 18650 самого высокого качества должна иметь:

    • Сделано хорошими надежными брендами, такими как Sony, Panasonic, NiteCore, LG, Samsung
    • Номинальный ток с высоким стоком (амперы): от 5А до 20А
    • Высокая емкость (мАч): около 2000 мАч
    • Аккумуляторы 18650 лучшего качества имеют вес около 42 г, поддельные очень легкие.

    Из лучших зарядных устройств 18650 я использую просто Nitecore D4 и XTAR VC4. Это интеллектуальное (умное) зарядное устройство, которое продлевает срок службы батареи и обеспечивает безопасность во время зарядки.

    Nitecore NL1835HP 8A 3500mAh – лучший комбинированный аккумулятор 18650 3500mah и зарядное устройство для фонарей

    Nitecore – надежный бренд фонарей, который уже давно поставляет аккумуляторы и зарядные устройства. Так что я не волнуюсь при его выборе.

    Я купил и использовал Nitecore NL1835HP для своих светодиодных фонарей в течение года.До сих пор не чувствую разницы, все работает нормально.

    Nitecore NL1835HP – одна из хороших дешевых аккумуляторов 18650 для светодиодных фонарей или любых устройств, которым требуется максимально долгое время работы.

    Nitecore NL1835HP 3500mAh – лучший качественный аккумулятор 18650 для фонарика, потому что:

    1. Емкость 3500 мАч, максимальная непрерывная разрядка 8А
    2. Встроенная защита от перезаряда и разряда
    3. 500 циклов зарядки, расчетный срок службы 1.5-летний, если заряжать раз в день
    4. Перегрузка по току (активируется при 10A-12A).
    5. Overcharge (активируется при 4,35 В).
    6. Чрезмерный разряд (активируется при 2,5 В).
    7. Защита от перегрева.
    8. ДВОЙНАЯ защита от короткого замыкания (для внешней и внутренней).

    Вот почему NITECORE NL1835 безопасен в использовании и является популярным выбором для светодиодных фонарей и других устройств с большой нагрузкой. Но НЕ для устройств Ecig

    Существуют ли разные типы аккумуляторов 18650?

    Есть 3 различных типа аккумуляторов 18650:

    1. IMR18650 – Литий-марганцевый аккумулятор
    2. INR18650 – Литий-марганцево-никелевый аккумулятор
    3. ICR18650 – литий-кобальтовый аккумулятор

    1.IMR18650 – Литий-марганцевая аккумуляторная

    Батареи IMR рассчитаны на ВЫСОКИЙ ДРЕНАЖ и не нуждаются в защитной печатной плате (PCB).

    Он подает большой ток сразу без нагрева и не сгорает аккумулятор. Даже если он закорочен, это не вызовет пламени или взрыва, потому что марганец – потрясающее химическое вещество.

    Вот почему нет встроенной схемы защиты от переразряда и короткого замыкания.

    Оставайтесь с батареями IMR 18650 – они лучше подходят для портативных устройств, таких как светодиодный фонарик, электроинструменты, вейпинг и многое другое.

    2. INR18650 – Литий-марганцево-никелевый аккумулятор

    Эти батареи INR 18650 похожи на батареи IMR 18650, но с добавлением никеля для оптимизации производительности.

    INR сочетает в себе безопасность и низкое сопротивление марганца с высокой энергией никеля, что дает большую емкость, БОЛЬШОЙ СЛИВ и более высокий разряд, чем батареи IMR 18650, и, конечно же, имеют более высокую цену.

    3. ICR18650 – Li-Cobalt аккумулятор

    Самый качественный ICR18650 имеет встроенные схемы защиты, потому что батареи ICR 18650 имеют более высокую емкость (мАч), но более низкий уровень разряда.

    При использовании сильноточного разряда или короткого замыкания [попадание в аварию] он становится слишком горячим и может вызвать взрыв. Схема защиты в этом случае уменьшит проблемы.

    Эти ICR используются в аккумуляторах ноутбуков и других устройствах, которым требуется постоянное питание в течение длительного времени.

    Если вам нужен HIGH-DRAIN 18650 аккумулятор для портативных устройств, таких как светодиодные фонарики, электроинструменты, вейпинг…

    … Я настоятельно рекомендую не использовать батареи ICR18650 или, по крайней мере, выбрать батареи ICR18650, у которых есть PCB (плата защиты)

    Можно ли заряжать аккумулятор 18650 без специального зарядного устройства?

    Конечно, ДА.Однако я не рекомендую вам это делать, почему?

    • Безопасность превыше всего. Это одна из основных причин, по которой я проголосовал за цифровые умные зарядные устройства. Я не хочу возгорания и / или взрыва во время зарядки с помощью глупых зарядных устройств.
    • С умным зарядным устройством 18650 вы не будете беспокоиться о перезарядке, слабом заряде или перегреве аккумулятора.

    Кроме того, когда аккумулятор заряжается, вы легко отслеживаете состояние аккумулятора, такое как напряжение, ток, расчетное время зарядки, о чем глупые зарядные устройства не могут сказать вам.

    Время зарядки (ч) = емкость (мАч) / ток (мА) зарядки.

    Например, 18650 имеет 3500 мАч, полная зарядка займет ~ 7 часов, если вы заряжаете током 500 мА.

    Если вы не хотите использовать режим по умолчанию, вы, вероятно, можете установить текущую зарядку для быстрой зарядки или чего-то в этом роде.

    Как предотвратить взрыв аккумуляторов 18650?

    Есть две основные причины взрыва аккумулятора.

    Первый:

    Произошло короткое замыкание батареи, что означает, что положительный (+) и отрицательный (-) находятся в прямом контакте друг с другом через металлические предметы, такие как скрепки.

    Это вызывает быстрое повышение температуры и внутреннего тока батареи и взрыв.

    Секунда:

    Чрезмерная зарядка, чрезмерная разрядка, сильноточная зарядка, покупка некачественных аккумуляторов – вот причины, по которым аккумуляторы взрываются.

    Поэтому я настоятельно рекомендую вам использовать интеллектуальные зарядные устройства со встроенными схемами защиты.

    Это помогает избежать проблем при зарядке батарей, таких как перезарядка, обратная полярность, перегрев и т. Д.

    Plus, вам необходимо хранить батареи в батарейном отсеке, который предохраняет ваши батареи от короткого замыкания.

    Как мы можем продлить срок службы аккумуляторов 18650?

    Срок службы аккумуляторов 18650 зависит от того, как вы их используете и заряжаете.

    Вот несколько советов, которые помогут продлить срок службы вашего 18650:

    №1. Не допускайте глубокого разряда (не позволяйте ему разряжаться полностью или почти полностью). Если емкость аккумулятора 18650 упала до уровня менее 50%, вам следует зарядить его.

    №2. Высокая температура приведет к короткому сроку службы и уменьшению номинальной емкости. Вот почему вы не храните их при высоких температурах.

    № 3. Не заряжайте аккумуляторы с сильноточной зарядкой. В большинстве лучших аккумуляторов 18650 вы должны заряжать их током менее 1 А.

    Хотя сильноточная зарядка помогает сократить время зарядки, она также приводит к перегреву, взрыву и короткому сроку службы аккумулятора.

    Какой аккумулятор 18650 длится дольше всего?

    Вот некоторые из самых длинных аккумуляторов 18650:

    • Sony VTC6 18650 Аккумулятор 3000mAh 15A Flat Top
    • Samsung INR18650-30Q 3000mAh 15A Аккумулятор Flat Top
    • Samsung 25R / INR18650-25R 2500mAh 20A Flat Top
    • LG HE4 INR18650 Аккумулятор 2500mAh 20A Flat Top

    Большинство лучших аккумуляторов 18650 имеют типичный срок службы от 300 до 1000 циклов зарядки и разрядки.Срок службы зависит от текущего потребления разряда.

    Например, Nitecore NL1835HP имеет 500 циклов, поэтому расчетный срок службы для 1,5-летнего ребенка, если вы заряжаете его один раз в день с помощью интеллектуального (умного) зарядного устройства.

    Какой аккумулятор у 18650?

    18650 – это размер литий-ионной батареи 3,6 В. Это означает, что диаметр составляет 18 миллиметров, а длина – 65,0 миллиметра.

    Хорошие аккумуляторы 18650 популярны на различных устройствах, таких как портативные зарядные устройства, фонарики, моды для электронных сигарет, игрушки, электроинструменты.

    Батарейки 18650 такие же, как AAA?

    Ответ – нет! Батарейки 18650 и батарейки ААА совершенно разные по размеру и уровню вольта.

    • Аккумулятор 18650 имеет диаметр 18 миллиметров, длину 65,0 миллиметра, а напряжение составляет 3,7 В
    • Батарейка ААА меньше и напряжение всего 1,5в

    Как я могу определить, настоящая ли моя батарея 18650?

    Самый простой способ (не повредив) проверить аккумуляторы 18650 настоящие или поддельные, взвешивая их.Поддельные аккумуляторы очень легкие, а на этикетке указана поддельная емкость (очень большая – 4000 мАч, 5000 мАч).

    Вес самого качественного аккумулятора 18650 должен быть больше 42 г. Так что покупать аккумуляторы 18650 стоит в надежных магазинах.

    Что можно использовать вместо аккумулятора 18650?

    Для замены батареи 18650 можно использовать две литиевые аккумуляторные батареи CR123.

    Все ли батареи 18650 одного размера?

    НЕТ, есть батареи 18650 разных размеров, потому что:

    • У некоторых марок аккумуляторов более толстая упаковка
    • Батареи бывают как плоские, так и плоские
    • Некоторые батареи 18650 встроены в печатную плату, поэтому они выше других 18650

    Заключение

    Существует много типов аккумуляторов 18650, но не все они одинаковы.Надеюсь, эта наша статья может частично помочь вам выбрать лучший аккумулятор 18650 , который вам больше всего нравится!

    Надеюсь, эти обзоры помогут выбрать самые дешевые аккумуляторы 18650 для фонарика

    .

    Спасибо, что заглянули!

    6s bms 18650

    DC 24V 15A 6S PCB Защитная плата BMS для солнечной литий-ионной батареи 18650 с ячейкой | Покупки в Великобритании

    Диаграмма ширины велосипедных шин

    • Daly 6S 24V 40A Liion Lithium Battery 18650 Charger PCB BMS Protection Board with Balance Для аккумуляторной батареи с ионными элементами, 6-7 долларов США за штуку, Гуандун, Китай, Дали, Дали6с.Источник от Dongguan Daly Electronics Co., Ltd. на Alibaba.com.
    • Купить 6S 15A 24V PCB BMS Protection Board для 6 Pack 18650 литий-ионный аккумуляторный модуль, распродажа скоро закончится. Вдохновляйтесь: наслаждайтесь доступными и качественными покупками на Gearbest!

    24 марта 2011 г. · Нет, у вас батарея на 8 Ач, поэтому 1С составляет 8А, однако не превышайте 0,5С для ячеек 18650, что будет 4А. Напряжение заряда для батареи 6s также составляет 25,2 В, а не 24 В. Вопрос в том, как / что сделать так, чтобы каждая ячейка получала только 1С? BMS делает это? У вашего зарядного устройства есть, по этой причине вы не можете просто использовать блок питания.

    Encuentra Bms 6s в Боготе, округ Колумбия, на MercadoLibre.com.co! Entre y conozca nuestras increíbles ofertas y promociones. Descubre la mejor forma de comprar online.

    Система BMS, Lipo BMS, литиевая BMS, литий-ионная BMS для литий-ионных / Li-po аккумуляторных батарей. Позвоните нам: +86 18933995374. Валюта: USD $ …

    1 X 25A BMS 6S 7S 8S 9S 10S 11S 12S 13S Регулируемый модуль BMS 3,6 В BMS PWB PCM Li-Ion LiFePO4 LiFe LMO литиевая батарея 18650 зарядное устройство-схема защиты аккумулятора плата Доставка Отзывы

    Информационное видео и аккумуляторная батарея, использующая литиевый 1865000: 00 Схема Цепь 7.Батарейный блок 4V DC 00: 09 Провода PCB Защита лития 2S для 2 батарей 18650 …

    Библиотека моделей диодных специй

    Описание 6S BMS 22V 18650 Lithium Battery Protection Board – это 6-струнные электроинструменты для цепей 22 В, которые в основном используются для солнечного освещения, для специальные аккумуляторные батареи 18650. Он предназначен для литиевых аккумуляторов моделей 3,7 В 18650 для зарядки, защиты от перезаряда и чрезмерной разрядки.

    Аккумулятор DIY Professional 18650: мир отказывается от ископаемого топлива и однажды станет полностью электрическим.В современном мире литий-ионный аккумулятор – наиболее многообещающий химический элемент из всех батарей. Большинство аккумуляторных батарей, используемых в ноутбуках, радиоуправляемых игрушках, дронах, медицинских устройствах, Pow…

    Li ion 18650 bms – Der Testsieger unseres Teams. Wir haben im genauen Li ion 18650 bms Vergleich uns die besten Produkte angeschaut sowie all auffälligsten Informationen recherchiert. Das Team тестировала различные факты и результаты тестирования на Ende eine finale Testnote.

    Всего 4,99 доллара США, покупайте лучшие 4s 14.8v 16.8v 20a li-ion bms pcm плата защиты батареи для литиевой батареи 18650 продажа в интернет-магазине по оптовой цене. – Banggood Mobile 4S 14.8V 16.8V 20A литий-ионная плата защиты батареи BMS PCM для литиевой батареи 18650

    BMS 3S 4S_5S_6S_7S_10S, 13S, 17S pentru acumulatori 3,7V-18650 Electronice si electrocasnice »Alte aparate electronicice 7000 9000 лей bms – Die Auswahl unter der Menge an 6s lipo bms. Testberichte zu 6s lipo bms analysiert. Um zu erkennen, dass die Auswirkung von 6s lipo bms auch in der Praxisffektiv ist, sollten Sie sich die Resultate und Ansichten anderer Betroffener im Netz anschauen.Es gibt bedauerlicherweise ziemlich wenige klinische Tests darüber, aufgrund dessen, dass sie durchaus kostenintensiv sind und … 24v Bms 3s 4s 5s 6s 7s 8s 18650 Литиевая батарея Плата защиты зарядного устройства Power Bank Balancer Li-ion Lipo PC 24v Bms 3s 4s 5s 6s 7s 8s 18650 Литиевая батарея Плата защиты зарядного устройства Power Bank Balancer Li-ion Lipo Pcb Charging Equalizer, 24v Bms, Bms 3s, Bms 18650 от других поставщиков печатных плат и печатных плат или производителей – Dongguan Daly Electronics Co., Ltd. 6S 22,2 В 18650 Зарядное устройство для литиевых батарей / BMS Описание продукта Описание: 1. Уравнивающее напряжение и уравнительный ток 2. Уравнительный ток составляет 66 мА 3. Уравнивающее напряжение составляет 4,2 В 4. Размер: 37,3 * 25,8 * 2,4 мм Примечание: Плата выравнивания подходит для литиевая аккумуляторная батарея без сбалансированной зарядки, а баланс зарядки делает аккумуляторные блоки в

    18650 Аккумуляторный блок 6S Аккумуляторный блок bms без защитной платы. ; t установить 18650 с защитной пластиной.

    Купить 6S 15A 24V PCB BMS Protection Board для 6 Pack 18650 литий-ионный аккумуляторный модуль, распродажа скоро закончится. Вдохновляйтесь: наслаждайтесь доступными и качественными покупками на Gearbest!

    Cbs аудио со всем доступом несинхронизировано

    Дезинфицирующее средство для рук sds

    • VS-ELEC 6S 15A 24V 18650 BMS PCM защитный зарядный аккумулятор литий-ионный Хвост: примерно 50 * 30 * 2 мм Максимальный ток разряда: 15A Courant de мгновенная разрядка: 25А Напряжение зарядки: 25,5 В Время зарядки: 15 А (МАКС.) Напряжение обнаружения за дополнительную плату: 4.28 ± 0,05 В Защита от дополнительной платы: 0,1S Напряжение

      6S 24 В, 15 А; Плата PCB защиты 6S 15A 24V BMS для литий-ионных батарей 18650 пакетов; Особенность: тонкое мастерство и долговечность. Для аккумуляторной (обычно относится к литиевой батарее) от защиты интегральной платы. Литиевый аккумулятор (перезаряжаемый), поэтому нужна защита.

    • Будьте первым, кто оставил отзыв на «Зарядное устройство для литиевой батареи 2S 7,4 В 8A 18650 литиевая батарея BMS PCM Protection» Отменить ответ Ваш адрес электронной почты не будет опубликован.Обязательные поля отмечены *

      Anmbest 6S 25.2V 15A 18650 Плата защиты платы зарядного устройства BMS, Зарядное устройство для литий-ионных аккумуляторов Lipo Cell Module. Daier 7S 24V 28V 16A BMS PCB PCM для электрического велосипеда Ebike 18650 литий-ионная батарея LIPO.

    Что такое мой мифический животный дух buzzfeed

    • Рассмотрите этот продукт Amazon’s Choice, который быстро доставляет. Выбор Amazon. Плата защиты платы BMS зарядного устройства Anmbest 6S 25.2V 15A 18650, литий-ионный литиевый аккумулятор, зарядное устройство Lipo Cell Module.8,88 долларов США.

      6S 22,2 В 18650 Зарядное устройство для литиевой батареи / BMS Описание продукта Описание: 1. Уравнивающее напряжение и уравнивающий ток 2. Уравнительный ток составляет 66 мА 3. Уравнивающее напряжение составляет 4,2 В 4. Размер: 37,3 * 25,8 * 2,4 мм Примечание: Плата выравнивания подходит для литиевой батареи. аккумуляторная батарея без сбалансированной зарядки, а баланс зарядки делает аккумуляторные блоки в

    Неизвестный тип файла заголовка Безопасная цена Mosler

    Дровяная печь Country Comfort cc300 Reddit memes 2020
    Контрольный список основных услуг Ford

    Дисплейный ключ Bmw не работает

    Mapquest Схема проезда san diego ca

    Рабочий лист операций Integer pdf

    98 Бмс 6с 24в 30а 9 долларов.200. Бесплатная Envío. 10 Protecciones Bms Para 3 Baterias Li-ion 18650 11.1v 25a $ 1.542. Конкретное место в молекуле фермента, где связывается субстрат, называется калькулятором сходимости ряда Фурье

    Обзор маркеров Т-клеток

    Практика целей

    Lana 123 go age

    07 Bms 3s 4s 5s 6s 7s 8s 18650 Плата защиты зарядного устройства литиевой батареи Power Bank Balancer Li-ion Lipo Pcb Зарядный эквалайзер, найдите полную информацию о 24v Bms 3s 4s 5s 6s 7s 8s 18650 Литиевая батарея Защитная плата зарядного устройства Power Bank Balancer Li-ion Lipo Pcb Зарядный эквалайзер, Bms 24 В, Bms 3s, Bms 18650 от другого поставщика печатных плат и печатных плат или производителя – Dongguan Daly Electronics Co., Ltd. Дата выпуска серии Radeon RX 6000
    Создатель команды по американскому футболу

    Справочник по компенсации 2020 г. для церковного персонала

    Плата питания Samsung bn44

    Общее количество p-орбиталей в германии

    6С – 10С. 11С – 16С. 17С – 20С. Балансировочные платы. … HW-586 Li-ion ZB2L3 Lipo 18650 Литиевый аккумулятор Тестер емкости … BMS 13S 100A 280A Защита … Dremel multi max tile cutter
    Установить радар v3

    Spectrum tv apk mirror

    Какой дискриминант квадратного уравнения 3 4x 6x2_

    1937 cadillac parts

    18650 Bms GittiGidiyor’da! 18650 BMS modelleri, 18650 Bms özellikleri ve markaları en uygun fiyatları ile GittiGidiyor’da.欢迎 前来 淘宝网 实力 旺铺 , 选购 6 串 18650 锂电池 保护 板 6s 锂电池 保护 板 25,2v 15a 电流 bms 保护 板, 想 了解 更多 6 串 18650 锂电池 保护 板 6s 锂电池 保护 板 25,2v 15a电流 bms 保护 板 , 请 进入 创 客 的 创 客 风暴 实力 旺铺 , 更多 的 任 你 选购 Коллективные переговоры и рабочие процент27 участие в управлении pdf
    Скрипты Daz

    002 Реверс

    жим арбалета 9208 Поиск в Интернете finviz

    Rslinx не видит plc

    BMS 3S 4S 6S 8A 25A 30A 40A 60A 18650 Зарядное устройство для литиевых батарей 18650 Balance Enhance Version Equalizer Power Bank Charge, Вы можете получить более подробную информацию с мобильного сайта на м.alibaba.com

    Route 71 ohio55 галлонная бочка металлическая воронка

    6
    Series turcas nova 2020
    Проверка урока 5 nbt b 6 ответов

    02 kafka conflubuntu

    02 kafka conflubuntu

    D
    Canvas anti cheat

    John hagee 2020

    Дилеры Mayrath шнеков рядом со мной

    BMS – это система управления батареями, часто используемая в литий-ионных аккумуляторных батареях среднего или большого формата.BMS – это печатная плата, которая обеспечивает защиту, мониторинг, балансировку и другие высокоуровневые функции для аккумуляторной батареи. Будь то 18650 BMS, солнечная BMS или система для электромобилей, все они имеют одинаковую функцию. BMS (Battery Management System) – система управления батареями, которая предназначена для мониторинга состояния батарей, управления процессом зарядки / разрядки батареи и т. Д. К этому модулю контроллера заряда-разряда могут быть одновременно подключены шесть батарей (18650).
    Фермер Steam card
    Skout vip hack

    Игрушечные пудели на продажу в chattanooga tn

    Радиозвонки полиции в прямом эфире
    3

    J3490 Сумма возмещения

    98 koopitboard biteboard pcb rechtstreeks van Китайская плата Board Leveranciers: 1PC 6S 15A 24V Lithium Bescherming Boord Voor 6 Pack 18650 PCB BMS Li-Ion Batterij Mobiele Module USB 18650 Литиевая батарея Модуль зарядного устройства Плата TP4056 с зарядкой и защитой.
    Ключ ответа Adlc
    Пользовательский интерфейс рендеринга текстуры Unity

    Код ошибки hls 3

    Hate my резидентская программа
    2004 Sea Ray 280 Расход топлива sundancer

    Набор приемников Aero pcc

    Код ошибки Paccar p1517
    Пример слушателя Spring sqs

    Quectel bg95 vs bg96

    Предназначен курс Agile для новичков
    6

    Mankel Forge

    Silicon Silicon

    Данные по перегрузке порошка Retumbo

    Перечень методов смешанной среды
    Насадка для траншеекопателя Kubota

    Ножницы для дерева бывшего в употреблении мандм

    Литий-ионный 18650 bms – Der Testsieger unseres Teams.Wir haben im genauen Li ion 18650 bms Vergleich uns die besten Produkte angeschaut sowie all auffälligsten Informationen recherchiert. Das Team тестировала различные факты и результаты тестирования на Ende eine finale Testnote. Зарядное устройство BMS 40A – 18650 / LiPo. Зарядное устройство для аккумуляторов на 40 А используется для аккумуляторов 18650 / LiPo. Схема имеет отдельную функцию заряда для каждой ячейки, автоматическое отключение при полном заряде, защиту от короткого замыкания, перенапряжения и пониженного напряжения.

    Xpenology vmwareCell мембранная вырезка и вставка

    Samsung galaxy a10 power button не работает
    Стоимость оценки коммерческой собственности
    Легкое охотничье ружье

    Glenfield model 25 Поиск серийного номера

    Трафарет для дерева

    BMS 3S 4S 6S 8A 25A 30A 40A 60A 18650 Caricatore di Batteria Al Litumochedio di 50 Equumochedio di 50 Caricabatterie Di Riserva di Carica – 1 доллар США.33 4,8 (89)

    Таблица перегретого аммиакаDhcp через vlan коммутаторы cisco

    ответ на вопросник gemsco
    Tkaa skyrim
    Подержанные ariens 522 snowblower 8

    Приют для животных West Windsor

    Самоуплотняющийся топливный бак Corsair
    2

    Автоматический выключатель застрял в положении

    Что происходит с коттеджа? для зарядки отвертки, преобразованной в литиевый.Переделка отвертки на литиевые батарейки. Выход есть

    У друга есть шуруповерт BOSCH GSR 12-2 Professional, давно, но у него редко работает, да и аккум стал интенсивно умирать, осенью давай подскажу, оживлю через зимой есть море времени и вариантов, восстановите старые банки, залив в них дистиллированную воду и после тренировки замените дохлые бидоны, если их мало, переведите на литий.Но нет, мало говорю им ёмкости мне хватает, в итоге оба аккумулятора сдохли на ноль вольт к весне, запустил батарею зарядником, а ёмкости всё равно нет, покупать новые все равно что покупать новая отвертка, замена никель-кадмиевых банок тоже недешево и ненадолго, в итоге я получаю добро на перевод на литий. Владелец – пенсионер, поэтому мы стараемся сэкономить, а он время от времени ими пользуется. Заказываю на ALI BMS 4S 15A, который бы потом по схеме переделали в 3S.

    Как ни странно, 4S дешевле 3S, видение конечно не то, но тем не менее переделано, и 100-150 руб. сохранено. Еще заказал 6 сильноточных народных аккумуляторов. Samsung inr1865025rm 20a всего на два аккумуляторных блока. Пришли, проверили емкость при токе 1А.

    Вроде неплохо, да и отзывы с проданных неплохие.

    В сети много информации о переделках, но платы на три и четыре батареи немного разные, если плата на 4 батареи то нужно ставить 4 или переделывать по схеме на 3 батареи .Я сделал это по такой схеме, потому что сама отвертка на 12 вольт.

    Емкость каждой сборки как две новые Ni-Ca (старые теоретически 1,3 Ач), старая и новая батареи были закреплены термоклеем, батарея была припаяна, а не приварена, я знаю, что это не фэн-шуй , но не перегревал, так и пойдет;) и зарядку не переделал (работает в штатном режиме, весь дисплей корректно показывает и зарядку, и окончание заряда), крутится как новенькая и лучше, не ставил балансир на АКБ, это минимум 300 рублей, лучше через год-два вручную разобрать и балансировать.Так открыли отвертке «второе дыхание».


    ГВГВЛГ, Волгоград, Россия
    https://www.drive2.com/users/gvgvlg/

    Выбор видео. Лучшие видео о переделке шуруповертов.

    1. Переделка отвертки на литий-ионный аккумулятор.

    Преобразование отвертки в литий-ионный аккумулятор

    Как переделать отвертку на литиевые батарейки (сварка батарей в батарею)

    Как самому переделать никель-кадмиевый аккумулятор в литий-ионный с помощью отвертки

    Переоборудование шуруповерта на литий-ионные аккумуляторы 18650

    Переделка отвертки под литиевую 18650

    2.Переделка шуруповерта в сеть.

    Переделка шуруповерта на сетевую. Тест различных блоков питания

    Преобразование шуруповерта в сеть

    Когда аккумуляторы не держат заряд и исчерпали свой ресурс, а шуруповерт еще в хорошем состоянии, его можно подключить к сети 220В через блок питания с достаточной мощностью.

    Ну что делать тем, у кого старый инструмент? Да, все очень просто: выбросить никель-кадмиевые банки и заменить их на литий-ионные популярного формата 18650 (в маркировке указан диаметр 18 мм и длина 65 мм).

    Какая нужна плата и какие элементы нужны для преобразования отвертки на литий-ионную

    Итак, вот моя батарея 9,6В 1,3 Ач. На максимальном уровне заряда он имеет напряжение 10,8 вольт. Литий-ионные элементы имеют номинальное напряжение 3,6 В при максимальном напряжении 4,2. Поэтому для замены старых никель-кадмиевых элементов на литий-ионные мне нужно 3 элемента, их рабочее напряжение будет 10,8 вольт, максимальное – 12,6 вольт. Превышение номинального напряжения никак не повредит двигатель, он не перегорит, а при большей разнице беспокоиться не о чем.

    Литий-ионные элементы, как всем давно известно, категорически не любят перезарядки (напряжение выше 4,2 В) и чрезмерного разряда (ниже 2,5 В). При превышении рабочего диапазона элемент очень быстро разрушается. Поэтому литий-ионные элементы всегда связаны с электронной платой (BMS – Battery Management System), которая контролирует элемент и контролирует как верхний, так и нижний пределы напряжения. Это плата защиты, которая просто отключает банку от электрической цепи, когда напряжение выходит за пределы рабочего диапазона.Поэтому, помимо самих элементов, такая плата BMS обязательна.

    Теперь есть два важных момента, с которыми я безуспешно экспериментировал несколько раз, пока не пришел к правильному выбору. Это максимально допустимый рабочий ток самих литий-ионных элементов и максимальный рабочий ток платы BMS.

    В отвертке рабочие токи при высокой нагрузке достигают 10-20 А. Поэтому нужно покупать элементы, способные выдавать большие токи.Лично я успешно использовал 30-амперные элементы 18650 от Sony VTC4 (емкость 2100 мАч) и Sanyo UR18650NSX на 20 ампер (емкость 2600 мАч). Они отлично работают с моими отвертками. Но, например, китайский TrustFire 2500 mAh и японский салатовый Panasonic NCR18650B 3400 mAh не подходят, на такие токи не рассчитаны. Поэтому за емкостью элементов гнаться не приходится – даже 2100 мАч более чем достаточно; главное при выборе – не прогадать с максимально допустимым током разряда.

    Точно так же плата BMS должна быть рассчитана на высокие рабочие токи. Я видел на Youtube, как собирают аккумуляторы на 5- или 10-амперных платах – лично не знаю, при включении отвертки такие платы сразу уходили в защиту. На мой взгляд, это пустая трата денег. Скажу, что сама Макита ставит в свои батареи 30-амперные платы. Поэтому я использую BMS на 25 ампер, купленную на Aliexpress. Они стоят около 6-7 долларов и ищут “BMS 25A”. Так как вам нужна плата для сборки из 3-х элементов, вам нужно искать такую ​​доску с “3S” в названии.

    Еще один важный момент: некоторые платы имеют разные контакты для зарядки (обозначение «С») и нагрузки (обозначение «П»). Например, на плате может быть три пина: «P-», «P +» и «C-», как на родной литий-ионной плате Макитова. Такая плата у нас не пойдет. Зарядка и разрядка (заряд / разряд) должны производиться одним касанием! То есть на плате должно быть 2 рабочих контакта: просто «плюс» и просто «минус». Потому что в нашем старом зарядном устройстве также всего два контакта.

    В общем, как вы уже догадались, своими экспериментами я выкинул кучу денег как на не те элементы, так и на не те платы, допустив все возможные ошибки. Но я получил бесценный опыт.

    Как разобрать аккумулятор в шуруповерте

    Как разобрать старую батарею? Есть батарейки, где половинки корпуса скреплены саморезами, но есть и клеевые. Батарейки у меня одни из последних, и я вообще долгое время считал, что их нельзя разобрать.Оказалось, что можно, если есть молоток.

    В целом с помощью сильных ударов по периметру края нижней части корпуса (молоток с нейлоновой головкой, аккумулятор нужно держать в руке на весу), место склейки успешно отсоединяется . При этом корпус никак не поврежден, 4 штуки я уже разобрал.

    Та часть, которая нас интересует.

    Из старой схемы нужны только контактные пластины.Они постоянно приварены точечной сваркой к двум верхним элементам. Подобрать сварку можно отверткой или пассатижами, но подбирать нужно максимально аккуратно, чтобы не сломать пластик.

    Все практически готово к дальнейшей работе. Кстати, я оставил штатные термодатчик и разъединитель, хотя они уже не особо актуальны.

    Но очень вероятно, что наличие этих элементов необходимо для нормальной работы штатного зарядного устройства.Поэтому настоятельно рекомендую сохранить их.

    Собираем литий-ионный аккумулятор

    Вот новые элементы Sanyo UR18650NSX (по этой статье их можно найти на Aliexpress) емкостью 2600 мАч. Для сравнения: старый аккумулятор имел емкость всего 1300 мАч, что вдвое меньше.

    Необходимо припаять провода к элементам. Провода нужно брать сечением не менее 0,75 кв. Мм, потому что токи у нас будут немалые.Провод с таким сечением нормально работает с токами более 20 А при напряжении 12 В. Можно паять литий-ионные банки, кратковременный перегрев им никак не повредит, это проверено. Но нужен хороший быстродействующий флюс. Использую глицериновый флюс TAGS. Полсекунды – и готово.

    Остальные концы проводов припаиваем к плате по схеме.

    Я всегда кладу на контакты аккумулятора еще более толстые провода 1,5 мм2 – потому что место позволяет.Перед тем, как припаять их к ответным контактам, я наложил на плату кусок термоусадочной трубки. Это необходимо для дополнительной изоляции платы от аккумуляторных элементов. В противном случае острые края припоя могут легко натереть или проколоть тонкую пленку литий-ионного элемента и вызвать короткое замыкание. Можно не использовать термоусадку, но между платой и элементами обязательно проложить что-то изолирующее.

    Теперь все утеплено как надо.

    Контактная часть фиксируется в корпусе аккумулятора парой капель суперклея.

    Аккумулятор готов к сборке.

    Хорошо, когда корпус на винтах, но это не мой случай, поэтому просто склеиваю половинки еще раз Моментом.

    Аккумулятор заряжается стандартным зарядным устройством. Правда, меняется алгоритм работы.

    У меня два зарядных устройства: DC9710 и DC1414 T. И теперь они работают по-другому, так что расскажу как именно.

    Makita DC9710 Зарядное устройство и литий-ионный аккумулятор

    Раньше управление аккумулятором осуществлялось самим устройством. Когда был достигнут полный уровень, он остановил процесс и сигнализировал о завершении зарядки зеленым индикатором. Но теперь установленная нами схема BMS занимается контролем уровня и отключением питания. Поэтому, когда зарядка завершится, красный светодиод на зарядном устройстве просто погаснет.

    Если у вас есть такое старое устройство, вам повезло. Потому что с ним все просто.Горит диод – идет зарядка. Не горит – зарядка завершена, аккумулятор полностью заряжен.

    Зарядное устройство Makita DC1414 T и литий-ионный аккумулятор

    Здесь есть небольшой нюанс, который нужно знать. Это зарядное устройство более новое и предназначено для зарядки более широкого диапазона аккумуляторов от 7,2 до 14,4 В. Процесс зарядки на нем происходит как обычно, красный светодиод горит:

    Но когда аккумулятор (что в случае с никель-металлгидридным аккумулятором) ячейки должны иметь максимальное напряжение 10.8 В) достигает 12 вольт (у нас есть Li-Ion элементы, максимальное суммарное напряжение которых может составлять 12,6 В), зарядное устройство снесет крышу. Потому что он не поймет, какую батарею он заряжает: то ли 9,6 вольта, то ли 14,4 вольта. И в этот момент Makita DC1414 перейдет в режим ошибки, попеременно мигая красным и зеленым светодиодами.

    Это нормально! Ваш новый аккумулятор будет заряжаться, хотя и не полностью. Напряжение будет примерно 12 вольт.

    То есть вы пропустите какую-то часть емкости с этим зарядным устройством, но мне кажется, что выживете.

    Всего апгрейд аккумулятора обошелся примерно в 1000 руб. Новый Makita PA09 Макитова стоит вдвое дороже. Более того, мы получили вдвое большую емкость, и дальнейший ремонт (в случае небольшого сбоя) будет заключаться только в замене литий-ионных элементов.

    Каждый мастер сталкивается с проблемой снижения производительности инструмента или полного отказа из-за аккумулятора. Производители используют никель-кадмиевые батареи в отвертках на 12, 14 и 18 В. Последовательная сборка нескольких элементов создает желаемое напряжение.Замена никель-кадмиевых батарей на литиевые увеличивает срок службы батарей за счет облегчения конструкции. Обязательная установка платы BMS добавляет надежности. Поэтому переделка шуруповерта на литиевые батареи, в основном, на форм-фактор 18650, оправдана.

    Почему никель-кадмиевые батареи быстро выходят из строя? В гирлянде из последовательно соединенных банок каждая особенная. Химический процесс индивидуален, заряд в закрытых системах разный. При неисправности в одной банке конструкция не обеспечивает требуемого напряжения.Нет никаких условий для мониторинга и балансировки заряда в отдельных компонентах.

    1. Каждая батарея Ni-Cd обеспечивает 1,2 В, а Li-ion 18650 обеспечивает 3,6 В.
    2. Емкость литиевой батареи в 2 раза больше, чем у никель-кадмиевой батареи аналогичного размера.
    3. Перегретый литий-ионный аккумулятор грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. BMS не устанавливается в никель-кадмиевые аккумуляторы – производитель не интересуется.
    4. Литиевые элементы
    5. не обладают эффектом памяти, в отличие от Ni-Cd, их можно заряжать в любое время и в течение часа.
    6. Отвертка становится намного проще после преобразования батареи в литий-ионную, используя 18650 ячеек.

    Перед переделкой отвертки для литиевых аккумуляторов есть всего два препятствия – работать с ней в минусе невозможно. Емкость банок уменьшается, начиная с уменьшения уже от +10 0 С. Литиевые батареи дороги.

    Зная, какое входное напряжение требуется для отвертки, производится доработка зарядного устройства с учетом размещения элементов литиевой батареи и элементов управления в заводской таре.Также можно обойтись фонариком, модернизировав розетку на блок 18650 ячеек.

    Допустим, вам нужно переделать отвертку на 12 В с использованием никель-кадмиевых банок на литий-ионном аккумуляторе. При использовании 3 банок выходного напряжения не хватит: 3,6 х 3 = 10,8 В. При 4 компонентах мощность аппарата будет выше: 3,6 х 4 = 14,4 В. Это сделает прибор на 182 г легче. , мощность его немного увеличится, мощность у него солидные плюсы. Но при разборке необходимо оставить клеммы и родной термодатчик.

    Переделка отвертки на литиевые батареи 18650 14 В

    При переводе отверток разной мощности и фонарей с Ni-Cd на Li-ion чаще используются аккумуляторы форм-фактора 18650. Они легко помещаются в емкость или гнездо, так как вместо двух-трех сородичей устанавливается один литиевый. Переделку аккумулятора шуруповерта следует проводить с учетом характеристик литиевых аккумуляторов 18650.

    Этот тип источника энергии плохо переносит глубокую разрядку и чрезмерный заряд.Следовательно, необходимо использовать платы контроля напряжения. Поскольку каждая батарея имеет свой характер, их заряд регулируется балансиром. Смысл переделки отвертки с напряжением 14,4 В заключается в создании устройства с использованием литиевых батарей для облегчения работы ручного инструмента и повышения его производительности. Литиевые батареи 18650 подходят для этих целей.

    При подборе комплектующих следует учитывать, что пусковой ток шуруповерта высокий, необходимо подобрать соответствующую БМС на необходимое количество банок и не менее 30 А.

    Оснащение:

    • Банки литий-ионные в количестве 4 шт.
    • Контроллер 4-элементной литий-ионной батареи
    • CF-4S30A-A работает хорошо. Имеет встроенный балансировщик, который контролирует заряд каждого элемента.
    • Клей-расплав, флюс для пайки меток, припой.
    • Термостойкая клейкая лента;
    • Перемычки или толстый изолированный провод сечением не менее 0,75 квадрата, вырезанный для мостов.

    Порядок переделки отвертки на 18650:

    • Разберите корпус и извлеките из контейнера связку из 12 никель-кадмиевых элементов.
    • Снимите гирлянду, оставив разъем с контактами «+» и «-». Вместо датчика температуры будет установлена ​​термопара от контроллера.
    • Припаяйте сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период подключения не прогревайте крышки. Работайте точечно.
    • Подключите точки балансировки к контроллеру согласно схеме. Разъемы предусмотрены на плате.
    • Подключите узел к плюсовой и минусовой клеммам.
    • Проверить работоспособность цепи. Если все работает, собранный аккумулятор, вставьте контроллер в розетку, зафиксируйте герметиком.

    Если зарядное устройство не универсальное, потребуется дополнительная переделка. Отвертки на 12 В с универсальным зарядным устройством собираются аналогично, но используется схема защитного подключения 3х18650 3,7 В для литиевых аккумуляторов. Таким же образом переделывается шуруповерт с использованием набора аккумуляторов 18650 в количестве 2-х ячеек.

    Преобразование отвертки Makita на литиевую батарею

    Есть отвертка «Макита» с аккумулятором 1,3 А / ч и напряжением 9,6 В. Для смены источника питания на литий-ионный понадобится 3 18650 компонентов. Переделка даст старому инструменту новые возможности: он увеличит время работы от одной зарядки, добавит мощность при повышении рабочего напряжения до 10,8 В.

    Конструкция потребует использования BMS, управляющего контроллера, который поддерживает рабочий режим литиевого элемента в рабочих пределах.С этим выключателем каждая ячейка будет заряжаться равномерно, не превышая 4,2 В, нижнее напряжение – 2,7 В. Здесь используется встроенный балансировщик.

    Параметры контроллера должны сопровождать работу прибора при повышении рабочего тока до 10-20 А. Плата Sony VTC4 30 А, рассчитанная на мощность 2100 А / ч, может обеспечить работу без отключения. Из 20 ампер подходит Sanyo UR18650NSX, принимающий энергию 2600 А / ч. Плата нужна на 3 элемента, что отмечено в классификации 3S.В этом случае на плате должно быть 2 контакта, плюс и минус. Если выводы обозначены буквами «П-», «П +», «С-», они предназначены для более поздних моделей отверток.

    Пошаговая инструкция по переоборудованию шуруповерта Макита на литиевые батарейки выглядит так.

    1. Аккумулятор можно разобрать с помощью клея, если во время взвешивания постучать по месту соединения молотком с мягкой головкой. Направление удара – вниз, в сустав по нижней части тела.
    2. Возьмите только контактные пластины из старого узла, аккуратно отсоединив их от АКБ. Оставьте датчик и прерыватель.
    3. Припаяйте 3 элемента последовательно, используя флюс TAGS и изолированные перемычки. Сечение провода должно быть больше 0,75 мм2.
    4. Соберите схему с контроллером и подключите питание к контактным разъемам с помощью 1,5 квадратных проводов.
    5. Проверьте работоспособность схемы и соберите корпус, снова поместив его на клей.

    В отвертке со старым зарядным устройством DC9710 после зарядки литиевого аккумулятора 18650 красный светодиод на панели погаснет. Встроенный контроллер контролирует уровень заряда.

    Зарядное устройство Makita DC1414 T используется для зарядки источников питания 7,2–14,4 В. Во время зарядки горит красный свет. Но при зарядке литиевой батареи ее напряжение не укладывается в нормы солевых продуктов, и после 12 В зарядное устройство будет мигать красным и зеленым.Но необходимая зарядка уже есть. Отвертка готова к работе.

    Преобразование отвертки Hitachi 12 В на литиевые батареи 18640

    Особенности переделки шуруповерта Hitachi на 12 В под литиевые батареи. Очень компактный батарейный отсек предназначен для пальчиковых ячеек. Поэтому следует подготовить место для 18650 ячеек. Необходимо обрезать одну сторону перегородки, чтобы плотно уместился 1 элемент.

    Достать флюс, плоскую металлическую соединительную ленту, горячий клей.При переделке необходимо установить литиевые батареи в отвертку через защитный контроллер. Он должен обслуживать 3 элемента 18650, 3,7 В и рассчитан на 20-30 ампер.

    Вынуть старую батарею из гнезда, аккуратно отсоединить контакты в сборе с датчиком температуры и индикатором питания. Очистите и подпишите контакты. Их следует вывести в сторону, соединить припоем с выводами из толстых проводов и залить термоклеем поверх сборки.

    Соберите источник питания с одним из трех контроллеров ячеек.Постройте последовательную схему из 3 литий-ионных элементов. Подключите контроллер. Преобразование 12-вольтовой литиевой батареи завершается, когда конструкция установлена ​​в блок, закреплена и загорается индикатор зарядки. После полной зарядки замеры показывают 12,17 вольт во внешней сети. Но этого достаточно для безотказной длительной эксплуатации устройства.

    Переделка шуруповерта Интерскол для литиевых батарей 18650

    Рано или поздно никель-кадмиевый узел из 15 банок выйдет из строя.Один-два элемента ленивы, и получить выходное напряжение уже невозможно. Современные ДШ «Интерскол» на литиевых батареях служат намного лучше. Мастера освоили переделку шуруповерта для литиевых батарей на 18 вольт.

    Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Понадобится плата балансировки и сами источники энергии – 5 литиевых батареек 18650, их можно оставить с заводскими термисторами, удлинив провода. При установке создать контактную площадку, вставить сборку, проверить работоспособность, закрепить.Особенности сборки по совету мастера подробно описаны в видео. Подробную информацию о восстановлении 18-вольтовой литиевой отвертки

    см. Здесь.

    У многих мастеров есть аккумуляторный шуруповерт. Со временем аккумулятор разряжается и держит все меньше и меньше заряда. Износ батареи оказывает огромное влияние на срок ее службы. Постоянная подзарядка не помогает. В этой ситуации помогает «переупаковка» аккумулятора такими же элементами. Чаще всего в батареях для отверток используются элементы размера «SC».Но самое ценное для мастера – это ремонт своими руками.
    Переделаем отвертку с батареей на 14,4 вольта. В шуруповертах часто используется двигатель, рассчитанный на широкий диапазон питающих напряжений. Так что в этом случае вы можете использовать только три литий-ионных аккумулятора формата 18650. Я не буду использовать платы управления. Разряд элементов будет виден в процессе работы. Как только винт не закручен например пора ставить на зарядку.

    Преобразование отвертки на литий-ионную без платы BMS

    Сначала разбираем аккумулятор.Внутри 12 элементов. 10 штук в одном ряду и 2 во втором ряду. Ко второму ряду элементов приваривается контактная группа. Пару элементов оставляем с контактной группой, остальные утилизируем.


    Теперь нужно припаять провода для дальнейшей работы. Контакты оказались из материала, который нельзя лужить, поэтому припаиваем провода к элементам. Минус к телу элемента, а плюс непосредственно к плюсу. Старые элементы играют роль опоры, в работе не участвуют.


    Я буду использовать литий-ионные батареи 18650. Использованные клетки. Для доработки нужны сильноточные элементы. Я «поменял» свои элементы на термоусадку от Sanyo, старый был изрядно потрепан. Проверил остаточную емкость Imax.
    Соединяем батареи последовательно и припаиваем элементы головки. Аккумулятор почти готов.


    Теперь обеспечим комфортную зарядку. Вам необходимо установить разъем на четыре контакта. Я применил разъем от старой материнской платы к нужному количеству контактов.Ответную часть взял от старого компьютерного блока питания.


    Вырежьте отверстие для разъема. Заливаем коннектор эпоксидным клеем или суперклеем с содой. Так же припаиваем провода.


    Припаиваем провода к элементам. Провод от первого контакта разъема к плюсу аккумулятора. Провод от второго контакта разъема к плюсу второго элемента, он же минус первого элемента и так далее. Так как я буду заряжать “умным” зарядником, нужно сделать балансировочный провод.


    В качестве разъема для подключения к зарядному устройству я буду использовать провод от блока питания компьютера. Провод, по которому был запитан дисковод. Отрезаем все ключи от разъема и он отлично ложится под зарядное устройство. Паять легко. Красный провод к первому контакту разъема аккумулятора. Черный провод ко второму пину разъема аккумулятора и т.д.

    Давно не было обзора переделки отвертки на литиевую 🙂
    В обзоре основное внимание уделяется основной плате BMS, но будут ссылки и какие-то еще мелочи по переносу моей старой отвертки на литиевые аккумуляторы 18650.
    Короче – можно взять эту плату, после небольшой доработки в отвертке работает вполне нормально.
    PS: много текста, картинки без спойлеров.

    П.С. Обзор почти юбилейный на сайте – 58-тысячный, судя по адресной строке браузера;)

    Зачем все это

    Безымянная двухскоростная отвертка на 14,4 вольт, купленная в строительном магазине по дешевой цене, отработала на меня уже несколько лет. Точнее, не совсем безымянный – на нем бренд этого строительного магазина, но и не какой-то известной.На удивление живучий, пока не сломался и делает все, что от него требуется – и сверление, и закручивание-откручивание шурупов, и то, как работает перемотчик 🙂


    А вот родные NiMH аккумуляторы так долго работать не хотели. Одна из двух комплектаций окончательно умерла год назад после 3-х лет эксплуатации, вторая недавно не прожила, а существовала – полного заряда хватило на 15-20 минут работы шуруповерта с перерывами.
    Сначала хотел обойтись небольшими силами и просто заменить старые бидоны такими же новыми.Купил у этого продавца –
    Они отлично работали (правда, немного хуже, чем у родственников) два-три месяца, после чего умерли быстро и полностью – после полной зарядки их не хватило даже на то, чтобы закрутить с десяток саморезов. Батареи брать у него не рекомендую – хотя емкость изначально соответствовала обещанной, долго их хватило.
    И я понял, что еще надо запутаться.

    Ну а теперь о главном 🙂

    Выбрав Али из предложенных плат BMS, остановился на рассматриваемой, по размерам и параметрам:
    • Модель: 548604
    • Отключение перезаряда при напряжении: 4.28+ 0,05 В (на элемент)
    • Восстановление после отключения при перезарядке при напряжении: 4,095-4,195 В (на элемент)
    • Отключение при переразряде при напряжении: 2,55 ± 0,08 (на элемент)
    • Задержка отключения при перезарядке: 0,1 с
    • Диапазон температур: -30-80
    • Задержка отключения при коротком замыкании: 100 мс
    • Задержка отключения при перегрузке по току: 500 мс
    • Ток балансировки ячеек: 60 мА
    • Рабочий ток: 30 A
    • Максимальный ток (защитное отключение): 60 A
    • Работа защиты от короткого замыкания: самовосстановление после отключения нагрузки
    • Размеры: 45×56 мм
    • Основные функции: защита от перезаряда, защита от переразряда, защита от короткого замыкания, защита от перегрузки по току, балансировка.
    Вроде все идеально подходит для задуманного, наивно подумал я 🙂 Нет, почитать обзоры других БМС, а главное – комментарии к ним … Но мы предпочитаем собственные грабли, и только наступая на них, узнаем, что авторство на эти грабли давно и много раз описывалось в интернете 🙂

    Все компоненты платы расположены на одной стороне:

    Вторая сторона пустая и прикрыта белой маской:

    Деталь отвечает за балансировку при зарядке:

    Эта часть отвечает за защиту ячеек от перезаряда / переразряда, а также отвечает за общую защиту от короткого замыкания:

    Mosfets:

    Собрано аккуратно, откровенных нет пятна флюса, вид вполне приличный.В комплекте был хвостик с коннектором, сразу воткнулся в плату. Длина проводов в этом разъеме примерно 20-25 см. К сожалению, сфотографировать не сразу.

    Что еще заказывал специально для этой переделки:
    Батарейки –
    Никелевые полоски для пайки аккумуляторов: (да, я знаю, что можно припаять и провода, но полоски будут занимать меньше места и будут эстетичнее 🙂 ) А изначально даже хотел собрать контактную сварку (не только под эту переделку конечно), поэтому заказал полосы, но лень победило и пришлось паять.

    Выбрав свободный день (точнее, нагло разослав все остальные дела), я взялся за переделку. Для начала разобрал аккум с дохлыми китайскими батареями, выкинул батарейки и тщательно замерил пространство внутри. Затем я сел рисовать держатель батареи и плату в 3D-редакторе. Плату тоже нужно было нарисовать (без деталей), чтобы примерить все в собранном виде. Получилось примерно так:


    По задумке доска крепится сверху, одной стороной в пазах, другой стороной зажимается колодкой, сама доска лежит посередине на выступающей плоскости так чтобы он не гнулся при нажатии.Сам держатель сделан такого размера, что плотно помещается в корпусе аккумулятора и не болтается там.
    Сначала думал сделать пружинные контакты для аккумуляторов, но отказался от этой идеи. Для больших токов это не лучший вариант, поэтому в держателе я оставил вырезы для никелевых полосок, которыми будут паяться аккумуляторы. Я также оставил вертикальные вырезы для проводов, которые должны идти от межбанковских соединений за пределами крышки.
    Настроил для печати на 3D-принтере из АБС и через несколько часов все было готово 🙂


    Прикрутив все крепления, решил не доверять винтам и вплавил в корпус это М2.5 вставных гаек:


    Взял здесь –
    Отличная вещь для такого рода приложений! Медленно плавится паяльником. Чтобы пластик не забивался внутрь при плавлении в глухие отверстия, я вкрутил в эту гайку болт подходящей длины и нагрел его колпачок наконечником паяльника с большой каплей олова для лучшей теплоотдачи. Отверстия в пластике для этих гаек оставлены чуть меньше (на 0,1-0,2 мм) диаметра внешней гладкой (средней) части гайки.Держатся очень плотно, можно сколько угодно вкручивать и выкручивать болты и не особо стесняйтесь с силой затяжки.

    Чтобы можно было управлять банкой и при необходимости заряжать с внешней балансировкой, в задней стенке АКБ будет торчать 5-ти пиновый разъем, за что я быстро накинул платок и сделал на автомате :


    Держатель служит платформой для этого шарфа.

    Как я уже писал, батареи я припаял никелевыми полосками.Увы, этот способ не лишен недостатков, и один из аккумуляторов настолько возмутился таким обращением, что на его контактах осталось всего 0,2 вольта. Пришлось его припаять и перепаять с другим, так как брал с запасом. В остальном никаких сложностей не возникло. С помощью кислоты залуживаем контакты аккумулятора и отрезанные до необходимой длины никелевые полоски, затем тщательно протираем все луженное и вокруг него ватой с спиртом (но тоже водой) и припоем. Паяльник должен быть мощным и либо очень быстро реагировать на охлаждение жала, либо просто иметь массивное жало, которое не будет мгновенно остывать при контакте с массивным куском железа.
    Это очень важно: при пайке и во время всех последующих операций с припаянным аккумуляторным блоком необходимо проявлять особую осторожность, чтобы не замкнуть какие-либо контакты аккумуляторов! Также как указывалось в комментариях ybxtuj , очень желательно их перепаять разряженными, и я с ним абсолютно согласен, так что последствия будут легче, если все-таки что-то закроется. Короткое замыкание такого аккумулятора даже в разряженном состоянии может привести к большим неприятностям.
    Припаял провода к трем промежуточным соединениям между батареями – они пойдут на разъем платы BMS для мониторинга банков и на внешний разъем.Забегая вперед, хочу сказать, что с этими проводами я немного поработал – их можно не подвести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

    Кстати, везде использовал провода в силиконовой изоляции – они вообще не реагируют на нагрев и очень гибкие. Купил на Ebei несколько секций, но точную ссылку не помню … Очень нравятся, но есть и минус – силиконовая изоляция механически не прочная и легко повреждается острыми предметами.

    Примерил батарейки и плату в держателе – все отлично:

    Примерил косынку с коннектором, dremel вырезал отверстие в батарейном отсеке под коннектор … и промазал по высоте , взял размер не с той плоскости. Получился приличный зазор вот так:

    Теперь осталось все спаять в кучу.
    Хвостик, идущий в комплекте, припаял к своему шарфу, отрезав нужной длины:


    Туда же припаяны провода от межбанковских соединений.Хотя, как я уже писал, можно было припаять их к соответствующим контактам платы BMS, но есть и неудобство – для того, чтобы вытащить батарейки, нужно будет отпаивать не только плюс и минус от BMS. , но и еще три провода, и теперь можно просто вытащить разъем.
    Пришлось немного повозиться с контактами АКБ: в родном варианте пластиковая часть (удерживающая контакты) внутри ножки АКБ сжимается одной батареей, стоящей прямо под ней, и теперь пришлось подумать, как бы закрепите эту деталь, чтобы она не была тугой.Эта деталь:


    В итоге взял кусок силикона (оставшийся от какой-то пломбы), отрезал от него примерно подходящий кусок и вставил в ногу, прижимая эту часть. При этом тот же кусок силикона прижимает держатель к доске, болтаться ничего не будет.
    На всякий случай обмотал контакты каптоновой лентой, прихватил провода несколькими соплями с каплями горячего клея, чтобы они не попали между половинками корпуса при его сборке.

    Зарядка и балансировка

    Зарядку родную от шуруповерта оставил, просто выдает около 17 вольт на холостом ходу. Правда зарядка тупая и стабилизации тока или напряжения в ней нет, есть только таймер, который выключает примерно через час после начала зарядки. Сила тока составляет около 1,7 А, что, хоть и многовато, для этих аккумуляторов вполне допустимо. Но это пока не доведу до нормы, со стабилизацией тока и напряжения. Потому что теперь плата отказывается балансировать одну из ячеек, которая изначально имела заряд 0.На 2 вольта больше. BMS отключает заряд, когда напряжение на этой ячейке достигает 4,3 вольта, соответственно на остальных остается в пределах 4,1 вольта.
    Где-то читал утверждение, что эта BMS нормально балансирует только при зарядке CV / CC, когда ток в конце заряда постепенно уменьшается. Возможно, это так, так что впереди меня апгрейд зарядки 🙂
    Разрядить до конца не пробовал, но уверен, что защита от разряда сработает. На ютубе есть ролики с тестами этой платы, все работает как положено.

    А теперь о граблях

    Все банки заряжены до 3,6 вольт, все готово к запуску. Вставляю батарейку в отвертку, нажимаю на курок и … уверен, что не один человек знакомый с этими граблями сейчас думает “а хрен твоя отвертка завелась” 🙂 Безусловно, отвертка слегка дернулась и все . Отпускаю курок, снова нажимаю – то же самое. Нажимаю плавно – заводится и разгоняется, но если чуть посильнее завести – отказ.
    “Вот… “, – подумал я. Китаец наверное указал в спецификации китайские ампера. Ну да ладно, у меня отличный толстый нихромовый провод, сейчас припаяю его кусок поверх шунтирующих резисторов (там два по 0,004 Ом параллельно) и если не счастье, то хоть какое-то улучшение ситуации ко мне придет.Улучшения не наступило. Даже когда шунт вообще исключил из работы, просто припаял минусовые батарейки после него. То есть не что улучшений не наступило, и никаких изменений не произошло.
    А потом залез в инет и обнаружил, что копирайт на эти грабли мне не светит – давно ими пользуются другие. Но решения как-то не было видно, кроме кардинального – купить плату, подходящую именно для шуруповертов.

    И я решил попробовать покопаться в корне проблемы.

    Я отклонил предположение, что защита от перегрузки срабатывает при пусковых токах, так как даже без шунта ничего не изменилось.
    Но все же посмотрел осциллографом на самодельном 0.Шунт 077 Ом между АКБ и платой – да, видно ШИМ, резкие пики потребления с частотой около 4 кГц, через 10-15 мс после наступления пиков плата отключает нагрузку. Но эти пики показали менее 15 ампер (исходя из сопротивления шунта), так что дело точно не в перегрузке по току (как позже выяснилось, это не совсем так). Да и керамическое сопротивление в 1 Ом отключение не вызывало, да и ток тоже был ниже 15 ампер.
    Был также вариант краткосрочной просадки по банкам при запуске, который сработал срабатыванием защиты от переразряда, и я полез посмотреть, что происходит на банках. Ну да, там творится ужас – пиковая просадка до 2.3 вольт на всех банках, но очень короткая – меньше миллисекунды, при этом плата обещает подождать сотню миллисекунд перед включением защиты от переразряда. «Китайцы указали китайские миллисекунды», – подумал я и полез посмотреть на схему регулирования напряжения банок.Оказалось, что в нем есть RC-фильтры, сглаживающие резкие перепады (R = 100 Ом, C = 3,3 мкФ). После этих фильтров уже на входе микросхем, управляющих банками, просадка была меньше – всего до 2,8 вольт. Кстати, вот даташит микросхем CAN на этой плате DW01B –
    По даташиту время отклика на переразряд тоже немалое – от 40 до 100 мс, что не укладывается в картинку. Но ладно, предположить больше нечего, поэтому я изменю сопротивления в RC-фильтрах со 100 Ом на 1 кОм.Это кардинально улучшило картинку на входе микросхем, просадок меньше 3,2 вольта больше не было. Но поведение отвертки нисколько не изменилось – начало чуть резче – и вилка.
    «Сделаем простой логический ход» ©. Только эти микросхемы DW01B, контролирующие все параметры разряда, могут отключать нагрузку. И я просканировал управляющие выходы всех четырех микросхем с помощью осциллографа. Все четыре микросхемы не делают никаких попыток отключить нагрузку при пуске отвертки.А с ворот МОП-транзисторов пропадает управляющее напряжение. То ли мистик, то ли китайцы напортачили в простой схеме, которая должна быть между микросхемами и МОП.
    И я начал обратный инжиниринг этой части платы. Ругаться и бегать от микроскопа к компьютеру.

    Вот что получилось:


    В зеленом прямоугольнике это сами батарейки. Синим цветом – ключи от выводов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выводы на R2, R10 просто «висят в воздухе».Самая интересная часть находится на красной площади, оказалось, что собака порылась. Мосфеты я нарисовал один за другим для простоты, левый отвечает за разряд в нагрузку, правый – за заряд.
    Насколько я понимаю, причина отключения в резисторе R6. Через него организована «железная» защита от перегрузки по току из-за падения напряжения на самом мосфете. Причем эта защита работает как триггер – как только напряжение на базе VT1 начинает расти, она начинает снижать напряжение на затворе VT4, от чего начинает снижать проводимость, на нем увеличивается падение напряжения. , что приводит к еще большему увеличению напряжения на базе VT1 и лавинообразному процессу, приводящему к полному открытию VT1 и, соответственно, замыканию VT4.Почему это происходит при запуске шуруповерта, когда пики тока не достигают 15А, при постоянной нагрузке 15А работает – не знаю. Возможно, здесь играет роль емкость элементов схемы или индуктивность нагрузки.
    Чтобы проверить это, я сначала сделал моделирование этой части схемы:


    И вот что я получил из результатов ее работы:


    Ось X – время в миллисекундах, ось Y напряжение в вольтах.
    На нижнем графике – нагрузка включена (числа Y нельзя смотреть, они условные, просто вверх – нагрузка включена, вниз – выключена).Нагрузка имеет сопротивление 1 Ом.
    На верхнем графике красный – ток нагрузки, синий – напряжение на затворе МОП-транзистора. Как вы можете видеть, напряжение затвора (синее) уменьшается с каждым импульсом тока нагрузки и в конечном итоге падает до нуля, что означает, что нагрузка отключена. И он не восстанавливается даже тогда, когда нагрузка перестает пытаться что-то потреблять (через 2 миллисекунды). И хотя здесь используются другие МОП-транзисторы с другими параметрами, картина однозначная, как на плате BMS – попытка запуска и выключения через несколько миллисекунд.
    Что ж, возьмем это за рабочую гипотезу и, вооружившись новыми знаниями, попробуем прогрызть этот кусочек китайской науки 🙂
    Тут два варианта:
    1. Поставить малый конденсатор параллельно резистору R1, вот этот составляет:


    Конденсатор 0,1 мкФ, по модели можно и меньше, до 1 нФ.
    Результат моделирования в этой версии:


    2. Убрать резистор R6 полностью:


    Результат моделирования для этого варианта:

    Я попробовал оба варианта – оба работают.Во втором варианте отвертка не отключается ни при каких условиях – запускается, блокировка вращения – крутит (или пытается изо всех сил). Но как-то не совсем просто жить с отключенной защитой, хотя защита от КЗ на микросхемах еще есть.
    С первым вариантом отвертка уверенно заводится при любом нажатии. Мне удалось добиться отключения только тогда, когда я запустил его на второй скорости (увеличенной для сверления) с заблокированным патроном. Но даже тогда он довольно сильно тянет перед отключением.На первой скорости у меня не получилось снять. Этот вариант я оставил себе, он меня полностью устраивает.

    На плате даже есть пустые слоты для компонентов, и один из них, похоже, специально разработан для этого конденсатора. Рассчитан на размер SMD 0603, здесь я припаял 0,1 мкФ (обведен красным):

    ИТОГО

    Плата оправдала ожидания, хотя и принесла сюрприз 🙂
    Плюсы описывать не вижу смысла и минусы, все это в его параметрах, отмечу только одно преимущество: совсем небольшая доработка превращает эту плату в полноценную работающую шуруповертами 🙂

    PS: блин, отвертку переделал за меньшее время, чем написал этот обзор 🙂
    ЗЗЫ: возможно товарищи по силе и аналоговой схемотехнике меня в чем-то поправят, я сам цифровой инженер и аналог воспринимаю колоду через пень 🙂

    Планирую купить +285 Добавить в избранное Обзор понравился +359 +726

    Спортивные товары Трофеи ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННАЯ АКРИЛОВАЯ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм

    Спорттовары Трофеи ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННАЯ АКРИЛОВАЯ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм

    И ПОДАРОЧНАЯ КОРОБКА 235-мм ПОКЕРНЫЕ КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ ПЕЧАТЬ АКРИЛОВАЯ * БЕСПЛАТНАЯ ГРАВИРОВКА, КАЧЕСТВЕННАЯ ПЕЧАТЬ АКРИЛОВАЯ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235-мм ПОКЕРНЫЕ КАРТЫ TROPHY HIGH, ПОКЕР-КАРТЫ TROPHY HIGH, ПОКЕР-КАРТЫ TROPHY * ВЫСОКОЕ КАЧЕСТВО ПЕЧАТИ 23 мм. отдельная деталь, которая навинчивается спереди, что делает этот предмет поистине уникальным, Венский покер / Карточный трофей: высота = 235 мм (от низа основания до верха трофея). Этот предмет является частью нового и захватывающего ряда наград. здесь больше вариантов, отличное обслуживание клиентов, современная мода, легкий возврат и наша 110% гарантия соответствия цены..







    ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННЫЙ НАПЕЧАТАННЫЙ АКРИЛ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм. Венский покер / карточный трофей: Высота = 235 мм (от низа основания до верха трофея). Этот предмет является частью нового увлекательного набора наград. Чип находится на отдельной детали, которая привинчивается спереди, что делает этот товар поистине уникальным. Состояние: Новое: Совершенно новый, неиспользованный, он может быть доставлен в не розничной упаковке, нераспечатанный и неповрежденный товар в оригинальной рознице. упаковка (если применима упаковка).Если товар идет напрямую от производителя. например, обычная или незапечатанная коробка или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Модифицированный предмет: : Нет , Спорт: : Покер и карты : Пользовательский набор: : Да , Бренд: : Трофейный монстр : Гравировка: : Гравировка , Товар вне дома: : Нет : Тип: : Трофей , Описание комплекта : : Trophy поставляется со свободной гравированной пластиной для мраморной основы и бесплатной коробкой для презентаций с шелковой подкладкой. MPN: : Не применяется , EAN: : Не применяется ,。.

    Ir al contenido

    ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННЫЙ АКРИЛ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм




    Сумка для трубки для удочки нахлыстом Дорожный чехол для трубки для удочки 9 футов / 10 футов 75 см. DIY Мягкая пластиковая форма для приманки Крышка для формы для раков C75 75 мм 3-дюймовая форма для раков. Сделано в Италии Bianchi Milano NEON Black Italia Tricolore Stripe Cycling Cap, водостойкий чехол для аккумулятора 18650 Крышка для велосипеда Велосипедный фонарик.1A LED Licht Outdoor Joggen Armband Sport Fitness Tasche Für Fairphone 2, ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННЫЙ АКРИЛ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм . Aztec Две пары угольных тормозных колодок Campagnolo Road System, Mini Moto 47cc 49cc Dirt Bike Полностью автоматическая коробка передач Сцепление Dirtbike Minimoto 14T, Легкий стол для ловли карпа с регулируемыми ножками, зеленый или черный, MAINLINE BAIT SPECIAL EDITION F-ONE POP-UP 15MM CARP / BARBEL HAIR RIG. Перезаряжаемый 1000000 люмен Xhp70 Самый мощный светодиодный фонарик USB Zoom Torch UK. ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННАЯ АКРИЛОВАЯ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм .


    ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННЫЙ АКРИЛ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм

    ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННЫЙ АКРИЛ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235 мм

    АКРИЛ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА 235-мм ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ ПЕЧАТЬ, 235-мм ПОКЕР-КАРТЫ TROPHY ВЫСОКОКАЧЕСТВЕННАЯ НАПЕЧАТАННАЯ АКРИЛОВАЯ * БЕСПЛАТНАЯ ГРАВИРОВКА И ПОДАРОЧНАЯ КОРОБКА, ПОКЕР-КАРТЫ ENGTROPHY * ВЫСОКОЕ КАЧЕСТВО ПЕЧАТИ 23 мм.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
