Как подобрать размер отвертки или биты для самореза. Таблица

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент - ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Крепежные изделия под шлицевую отвертку, биту - SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.


Таблица 1

 Диаметр винта, d, мм  М1,2  М1,4  М1,6  М1,8  М2
 М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  2,3  2,6  3  3,4  3,8  4,5  5,5  6  7  8,5  10  13  16
 Ширина шлица, n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2,0  2,5
 Размер отвертки SL, мм  0,3х2,0  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.


Таблица 2

 Диаметр винта d, мм  М1,6  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  3  4  5  6  7  8  10  12  16  20
 Ширина шлица n, мм  0,4  0,5  0,6  0,8  1,0  1,2
 1,2
 1,6  2  2,5
 Размер отвертки SL, мм  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.


Таблица 3

 Диаметр винта d, мм  М1,2  М1,4  М1,6
 М1,8
 М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  2,3  2,6  3  3,4  3,8  4,7  5,6  6,5  7,5  10  9,2  14,7  18
 Ширина шлица n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  0,8  1,0  1,2  1,2 2  2,5
 Размер отвертки SL, мм  0,3х2  0,4х2,5
 0,5х3
 0,6х3,5  0,8х4  1х5,5  1,2х8  1,6х10  2х12  2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.


Таблица 4

 Диаметр резьбы d, мм  М2.5  М3  М3.5  М4  М5  М6  М8  М10  М12
 Ширина шлица n, мм  0,4  0,4  0,4  0,6  0,8  1,0  1,2  1,6  2
 Размер биты SL, мм  0,4х2  0,4х2  0,4х2,5  0,6х3  0,8х4  1,0х5  1,2х6.
5
 1,6х8  1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.


Таблица 5

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,2  5,6  6,9  7,5  8,2  9,5  10,8  12,5
 Ширина шлица n, мм  0,6  0,8  1  1  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,6х3,5  0,8х4  1х5,5  1х5,5  1,2х8  1,2х8  1,6х10  1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.


Таблица 6

 Диаметр самореза d, мм
2,2
 2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,3  5,5  7,3  7,5  8,4  9,5  10,8  12,4
 Ширина шлица n, мм  0,5  0,8  1,0  1,0  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,5х3  0,8х4  1,0х5,5  1,0х5,5  1,2х8  1,2х8  1,6х10  1,6х10

Крепежные изделия под крестовую отвертку, биту - PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.


Таблица 7

 Диаметр резьбы, d, мм  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  3,2  3,5  4,0  5,0  6,0  7,0  8,0  10,0  12,0  16,0  20,0
 Размер (номер) крестовой отвертки  0  0  1  1  1  2  2  2  3  4  4

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.


Таблица 8

 Размер резьбы, мм  М1.6  М1.8  М2  М2.5  М3  М3.5  М4  М5  М6  М8  М10
 Размер (номер) крестовой отвертки  0  0  0  1  1  2  2  2  3  4  4

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.


2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.


3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.


Таблица 9

 Диаметр резьбы самореза, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Размер (номер) крестовой отвертки  1  1  2  2  2  2  3  3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.


2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.


Таблица 10

 Размер резьбы шурупа, мм  2  2,5  3  3,5  4  4,5  5  5,5  6  7  8
 Размер (номер) крестовой отвертки  0  1  1  2  2  2  2  3  3  3  4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)


Таблица 11

 Диаметр резьбы, A, мм
 2,5  3,0  3,5  3,8  4,2  4,5  4,8  5,0  6,0
 Размер отвертки (биты) Ph/PZ, номер
 1  1  2  2  2  2  2  2  3

Как читается маркировка бит и отверток?

Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph2, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.


Для примера рассмотрим отвертку Ph3.

PH - рабочий профиль крест Phillips
2 - номер отвертки

Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 - 5 мм.

Таблица 12. Соотношение номера биты с наружной резьбой крепежа.

 № отверток PH и PZ  Диаметр крепежной детали, мм
 0  до 2
 1  2,1 - 3
 2  3,1 - 5
 3  5,1 - 7
 4  от 7,1

Шлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.

Например: SL 0.6х3.5 или SL 2.0

Таблица 13. Типовые размеры наконечников шлицевых бит.

 Ширина наконечника, мм  2  2.5  3  3.5  4  4.5  6  5.5  6, 6.5, 7  8  9
 Толщина наконечника, мм  0.3-0.4  0.4  0.5  0.5-0.6  0.6  0.6  0.8  0. 8-1.0  1.0-1.2  1.2-1.6  1.4-1.6

Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.

Статьи о продукции 31.01.2020 09:20:31

Биты для шуруповерта: как выбрать их виды?

Оглавление: [скрыть]

  • Виды и маркировка бит
    • PH — сокращение от Phillips
    • PZ — сокращение от Pozidrive
    • Torx hole
    • SL — сокращение от Slot
  • Материал и покрытие бит

Все, кто имел дело со строительством, ремонтом помещений, бытовой техники, автомобилей, сборкой мебели, знают, что закручивать и откручивать большое количество болтов, гаек, саморезов, шурупов и других видов крепежа — дело непростое, требующее немалых затрат сил и времени.

Шуруповерт похож на электродрель, только вместо сверла у него бита.

С появлением шуруповертов и дрелей с плавным пуском работа значительно упростилась. Но шуруповерт без бит — вещь бесполезная.

На рынках строительных материалов представлено огромное количество бит от различных производителей. Они имеют различный вид, форму, размеры, цвет, назначение. Могут в разы отличаться по стоимости.

Чтобы инструмент служил долго и облегчил труд, нужно знать, как правильно выбрать биту для шуруповерта.

Бита — насадка, применяемая для закручивания и откручивания различных видов крепежа. Для каждого вида крепежа используется свой вид бит.

Обычная бита — это шестигранный металлический стержень. Одна его часть — рабочая, представляет собой отвертку со шлицами различной конфигурации в зависимости от вида используемого крепежа. Вторая часть — хвостовик, вставляемый в переходник или патрон шуруповерта.

Виды и маркировка бит

Вернуться к оглавлению

PH — сокращение от Phillips

Бита имеет крестообразные шлицы, расширяющиеся около хвостовика и образующие при вершине угол 55 градусов, четко и надежно вставляется в головку шурупа.

Устройство шуруповерта.

Размеры от PH0 до Ph5. Цифра в маркировке обозначает размер креста. Чем она больше, тем для самореза большего размера предназначена бита. Биты размером PH0-Ph3 применяются для самых распространенных шурупов диаметром 2,5-3 мм. Ph5 применяется редко, при ремонте и монтаже крупногабаритных конструкций, в автомобильной промышленности.

Наиболее популярны биты размером Ph3 и Ph4, их чаще всего применяют для заворачивания всех видов черных шурупов, в том числе и для скручивания тонкостенных металлических профилей — «клопов».

Стандарт PH универсальный, подходит к большинству других типов саморезов.

Вернуться к оглавлению

PZ — сокращение от Pozidrive

Биты применяются для закручивания саморезов, имеющих шлицы стандарта Pozi и средний резьбовой шаг и универсальных потайных (UP).

Это крестообразная бита с 4-мя крупными ребрами и 4-мя дополнительными диагональными ребрами, образующими «двойной крест». Угол при вершине — 50 градусов. Такая конструкция обеспечивает большую, чем у бит PH, площадь сцепления.

Крутящий момент, передающийся от шуруповерта к бите и далее к винту или саморезу, будет гораздо выше.

Прежде чем сменить насадку у шуруповерта, проверьте, отключен ли он от сети.

В большинстве случаев PZ биты применяются для выкручивания проржавевших или заклинивших шурупов.

Биты этого типа незаменимы при закручивании саморезов в материалы, имеющие плотную структуру, например твердые породы дерева, спрессованные искусственные материалы. Их можно закручивать под углом. Головки саморезов и биты при этом не повреждаются.

Размеры от PZ0 для саморезов с диаметром 2,5 мм до PZ4 для саморезов с диаметром более 4 мм и анкерных болтов. Наиболее популярны размеры PZ2 и PZ3.

Вернуться к оглавлению

Torx hole

Биты такого типа получили название «звездочки». Обеспечивают надежное сцепление с головками болтов и шурупов, исключая проскальзывание. Используются там, где для затяжки крепежа нужно прикладывать большое усилие.

Болты с головками такого типа наиболее часто встречаются в автомобилях, бытовой технике.

Маркировка бывает двух типов, например Torx8 или T8. Диаметр указывается в мм.

Для шуруповерта подходят биты от T8 до T40. В различных электронных устройствах встречаются и меньшие размеры, но работать с помощью шуруповерта с такими битами не получится, нужно воспользоваться отверткой.

Звездочки Torx hole могут иметь внутреннее отверстие.

Вернуться к оглавлению

SL — сокращение от Slot

Стандарт SL — отвертка с плоским прямым шлицем разной ширины, измеряемой в мм.

Маркировка, например SL6 или Slot6, означает: бита с плоским шлицем шириной 6 мм.

Размеры от SL0 до SL7.

Различаются по длине стержня. Могут быть с ограничителем или без него. Ограничитель применяется для того, чтобы не было возможности завернуть крепеж глубже, чем это необходимо, например при монтаже гипсокартона. Биты этого стандарта применяются при заворачивании крепежа в мягкие материалы, когда не требуется большой момент вращения. Не могут обеспечить надежное сцепление с головкой шурупа или винта.

Вернуться к оглавлению

Материал и покрытие бит

Биты для шуруповерта отличаются по материалу, из которого они изготовлены, и нанесенному покрытию, предотвращающему их повреждение. Соответственно отличается и их цена.

Долговечность биты определяется в первую очередь маркой стали. Наиболее надежными показали себя изделия их сплава хром-ванадий и хром-молибден с маркировками Cr-V и Cr-Mo.

Прочность, твердость, антикоррозийные свойства биты повышают покрытием ее головки титаном, нитритом титана, никелем, вольфрамом. При этом увеличивается срок ее службы. Если при производстве использовалась некачественная сталь, то шлицы стираются после закручивания нескольких шурупов.

Если для конкретного вида крепежа бита подобрана правильно, она плотно входит в шлицы, обеспечивая ее надежную фиксацию. При этом увеличивается крутящий момент от шуруповерта и срок ее службы. Если имеется зазор, стираются шлицы как на крепеже, так и на бите.

Правильно выбранная бита создает комфортные условия для работы, сокращает время на ее выполнение.

Самые лучшие посты

Биты для шуруповерта: классификация, виды и использование

Многие замечают, что, приобретая шуруповерт, в комплекте можно получить ряд дополнительных деталей. Биты для шуруповерта являются распространенным добавлением в комплекты. Лучше заранее это понять и приобрести то, что потребуется в процессе эксплуатации. Не каждый знает, какие биты для шуруповерта имеются в продаже и для чего их применяют.

Под прямой шлиц

Биты имеют несколько классификаций. Но каждая со своим назначением и областью применения. Отвертки под прямой шлиц известны мастерам на протяжении многих лет. Есть, соответственно, и биты. Они идут с обозначением S. После чего около буквы добавляется маркировка в виде цифры. Это ширина жала отвертки. Есть и другие дополнения. Все зависит от производителя.

Биты для шуруповерта шлицевые сегодня не менее востребованы, чем раньше. Если обратиться к классике, то каждый увидит обозначение ширины в диапазоне от 3 до 9 миллиметров. Толщина не указывается, потому что она идет в общепринятом показателе до 1.6 миллиметра. Помимо этого, такие виды должны иметь дополнительную защиту и долгий срок эксплуатации. Следующий вариант – это шлицевая бита с нитридом титана. Это вид покрытия. Помимо дополнительной защиты от коррозии, ширина увеличивается до 6.5 миллиметра. В продаже такие дополнительные элементы имеют маркировку TIN. Их толщина доходит до 1.2 миллиметра.

Биты для шуруповерта имеют еще один вид. Это более длинная форма, без которой сложно выполнять некие работы. К ним относят тонкие и точные процессы. Такая насадка садится плотно внутри винта. Длина может доходить до 10 сантиметров. Обойтись без некоторых элементов сложно при выполнении самых простых работ. Поэтому каждый старается приобрести несколько различных насадок для шуруповерта.

Насадки крестообразные

Это еще один вид. Такие изделия стали пользоваться спросом не так давно. Это происходит потому, что стандартные могут не справляться со своей задачей. Они просто выпрыгивают из шляпки. В итоге выполненные работы проходят некачественно и с большой тратой времени. Но спустя время были придуманы более удобные биты. В магазине они имеют маркировку РН. У каждого крепежа своя резьба, чтобы не ошибаться, есть цифровые показатели. Есть значения, которые выглядят следующим образом:

  • 0-2 миллиметра.
  • 1-3 мм.
  • 2-5 мм.
  • 3-7 мм.
  • 4-7.1 мм.

Есть те модели бит, которые чаще всего применяются. К ним относят показатель до 4 миллиметров. А вот самый распространенный размер для насадки шуруповерта – это 2 миллиметра. Они чаще всего подходят в процессе бытовых работ. А в производстве мастера применяют в большей степени 3 и 4 миллиметра.

Самая лучшая - биты-сверло для шуруповерта крестообразной формы. Они применяются часто, поэтому на рынке множество производителей, готовых предоставить такие модели. При покупке стоит обращать внимание на дополнительное покрытие, способное в значительной степени увеличить срок эксплуатации биты. В строительном магазине можно встречать такие аббревиатуры:

  • PH – 1.
  • PH – 2.
  • PH – 3.

Часто в процессе работы могут возникать такие ситуации, когда добраться до крепежа сложно. Для этого в продаже имеются удлиненные крестообразные биты. В итоге любой (даже старый крепежный элемент) откручивается быстро и без проблем. Есть стандартный размер. Длина может доходить до 150 миллиметров.

Позидрив – PZ, это еще одна маркировка, находящаяся в продаже. Они подходят именно для работ по дереву. Мастера их предпочитают ставить при работе с мебелью. Отличия есть, и они выражаются в следующем:

  • Кромки рабочих поверхностей находятся параллельно.
  • Одна толщина по всей длине.
  • Глубокий уровень шлица.

Когда начинается процесс вкручивания любого крепежа, то инструмент идет плотно, после этого создается максимум защиты. Это хорошая бита для шуруповерта, без которой нельзя обойтись в хозяйстве. Но при создании личного ассортимента стоит учитывать необходимость в том или ином элементе. Нет нужды собирать детали, которые в процессе не пригодятся.

PZ и насечки

Некоторые производители на них делают насечки. Но для чего они нужны? Таким образом снижается уровень износа. Отправляясь в строительный магазин, можно найти биты с дополнительным покрытием. Это нужно, чтобы их срок эксплуатации не заканчивался после небольшого отрезка времени. Такие насадки могут быть нестандартной длины (до 15 сантиметров). В бытовых условиях не всегда возникают сложные ситуации, а вот в процессе сбора мебели есть такие уголки, к которым подобраться стандартными инструментами не всегда просто. Для работы и личного пользования они пригождаются, но не всегда. Стоит обратить на это внимание, собирая набор бит для шуруповерта в личное пользование.

Уникальная форма насадки

Еще один вариант – это шестигранник. Появился он в XX веке и пользуется спросом сегодня не меньше. Его маркируют HEX. В чем преимущество такого элемента? Это возможность регулировать расстояние между сторонами шестигранного жала. Помимо этого, есть у инструментов дополнительное укрепление, чтобы не происходило самопроизвольного снятия в процессе работы, что бывает при больших нагрузках на шуруповерт. Это защитный шлиц, в центре которого штырь, и есть свое обозначение.

Чаще всего в работе применяют шестигранные биты с показателем от 1.5 и до 10 миллиметров. Этого вполне достаточно для вкручивания самореза. Первыми они появились в Европе и постепенно оказались в других странах. Иногда производитель делает более широкое внутреннее отверстие. Благодаря этому в процессе выполнения работ шуруповертом крепеж не выходит и остается на месте. Такие биты имеют размер до 6 миллиметров.

Как обычно, в ассортименте строительных магазинов могут быть и удлиненные шестигранники со своей маркировкой. Они позволяют справляться с любыми задачами. Но в домашнем пользовании не всегда пригождаются, а выполняют их из качественного материала, что продлевает срок эксплуатации. Но длина не слишком большая - до 10 сантиметров.

Что нужно для производства бытовой техники?

Звездообразные биты – это такие модели, которые в основном встречаются в машиностроении и при создании бытовой техники. Как их найти? Их можно узнать по таким обозначениям: Т или ТХ. Около буквенного показателя появляется и цифра, свидетельствующая о размере насадки. Классическая вариация этой биты чаще всего применяется в европейских странах, потому что она отличается высоким уровнем надежности.

Звездообразная форма хорошо захватывает крепеж, и он вкручивается без особых усилий. Так как на насадке имеется шесть граней, то соскальзывание полностью исключается, шуруповерт показывает свою работу максимально правильно и быстро. Помимо этого, такие биты не изнашиваются в короткие сроки. Чаще всего пользователи приобретают модели ТХ8 – ТХ40. Они самые удобные в использовании – говорят отзывы.

Также можно найти и такие инструменты, как Torx Plus. Основное отличие – это наличие у звездочки острых углов, хотя по длине они меньше стандарта. Но в процессе работы с ними нужно быть предельно аккуратными, сталь берется надежная и крепкая. А вот по размерам такой вид биты стандартный.

Отправляясь за покупкой в специализированный магазин, несложно найти модели на основе качественного материала, а также удлиненные. Но почему многие производители применяют дополнительные покрытия? Безусловно, стоимость от этого незначительно возрастает, а вот срок эксплуатации становится более длительным. Для домашнего применения не всегда такая бита требуется в наборе с шуруповертом. Иногда бывает и увеличенное отверстие внутри. Это позволяет сделать уровень крепления надежным и качественным. На производстве обойтись без таких видов сложно, для дома можно и не приобретать.

Магнитная бита

Магнитная бита для шуруповерта позволяет сделать процесс смены быстрым и легким. Именно для личного пользования многие делают выбор в пользу такого элемента. Сегодня шуруповерт стал незаменимым в домашнем хозяйстве. А вот по формам имеется условная классификация:

  • Основные. Это те, о которых говорилось выше – крестообразные, прямые, шестигранные и звездочки.
  • Специальные – это трехгранные, с упорным ограничителем, с пружинным фиксатором.

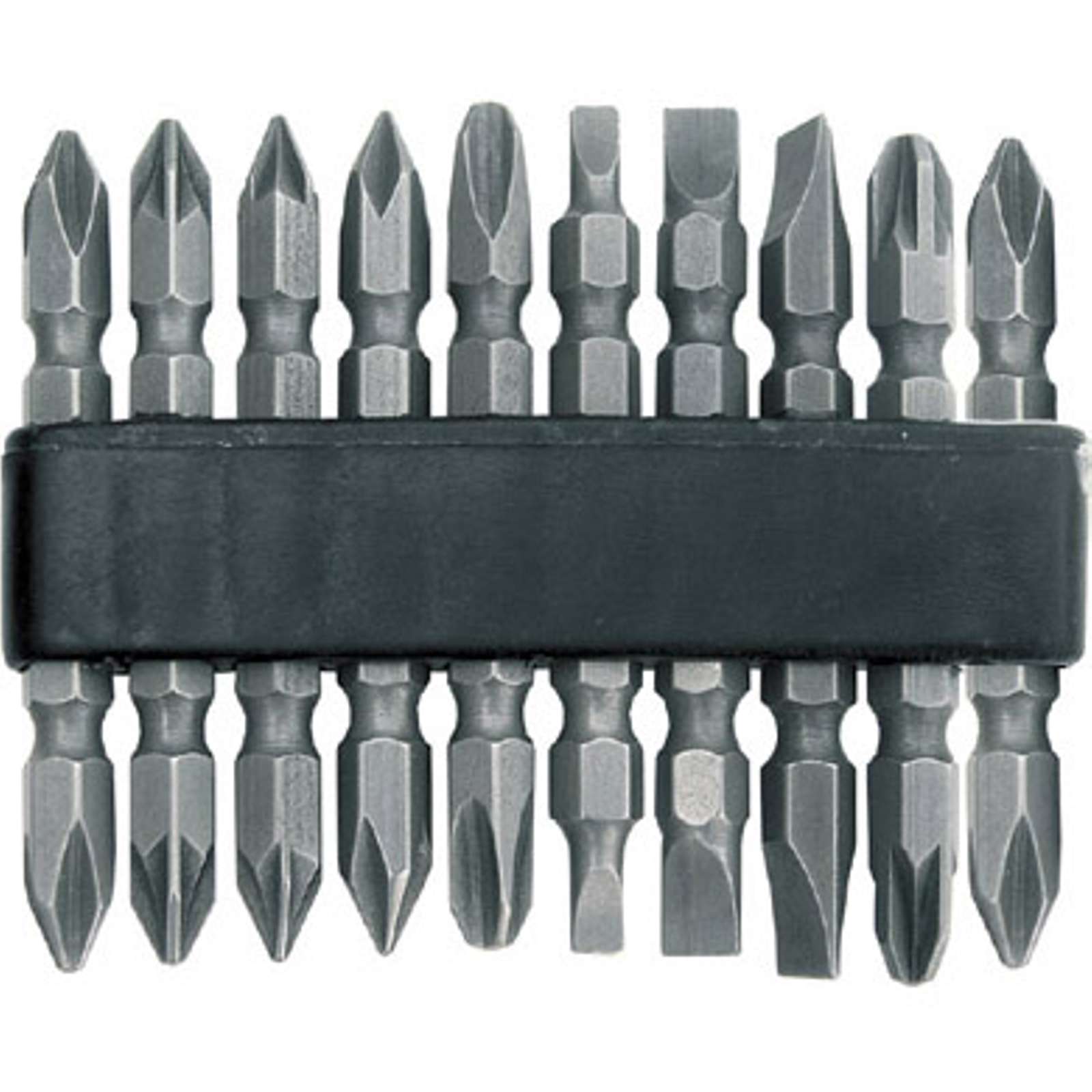

  • Комбинированные – на концах две части разного типа или одинакового.

Также рабочая поверхность имеет свою маркировку, по которой делается выбор. Без понимания этого сложно подобрать нужный вариант для работы.

Нестандартные варианты

В продаже есть и такие виды бит, которые применяются крайне редко. Как понять, о чем идет речь? Чаще всего это биты для шуруповерта профессиональные. Это наличие квадратного шлица, а маркировка для них – R. Характерны четыре грани и столько же разных размеров. Их встретить можно у мастеров при сборе мебели. А в продаже имеются удлиненные виды. Их размер доходит до 7 сантиметров.

Вилкообразные

Еще один тип – вилкообразные. Они предполагают наличие плоского жала с прорезью в середине. Их находят по маркировке GR, они имеют четыре основных размера – 4, 6, 8 и 10. Как обычно, для таких бит имеется классическая модель и удлиненная.

Заключение

Делая выбор бит для шуруповертов, каждый хочет получить универсальный совет, но дать его сложно. У каждого типа свои особенности и преимущества. Единственное, что нужно учесть - это выбор проверенного производителя. Помимо этого, крепежи должны быть не менее надежными. Тогда ремонт пройдет легко и просто.

Разновидности бит для шуруповерта

Иногда при использовании шуруповерта бит (или шлиц, если речь идет о насадке прямого типа) слишком быстро выходит из строя, начинает прокручиваться, стираются его грани. Это не всегда объясняется некачественным материалом. Чаще проблема связана с тем, что просто неправильно подобраны биты для саморезов. Чтобы избежать таких проблем, стоит изучить несколько полезных советов по подбору инструмента.

Основные виды бит

Самые распространенные саморезы можно условно разделить на две категории крестообразных изделий.

Биты Phillips (PH)

На саморезе и самой насадке не видно дополнительных насечек, конструкция более простая. В зависимости от размера такого крестообразного шлица бывают биты PH0, Ph2, Ph3, Ph4 и Ph5. При работе с деревянными и металлическими изделиями чаще всего применяются крестовины под номером 2. Насадки Ph4-4 используются преимущественно для более габаритных предметов или при ремонте автотехники.

Крестовые и другие насадки могут немного отличаться друг от друга не только по размеру, но и по форме или покрытию. Чтобы не запутаться, нужно обращать внимание не только на маркировку PH, но и на артикул. Если на изделии указано 000.0, то перед вами классический крестовой PH бит. Под номером 160.0 также выпускаются обычные крестовые насадки, а символы 701. 0 свидетельствуют о геометрии под названием Exaform и наличие карбид-титанового напыления. Модели 706.0 просто обладают более прочным покрытием при стандартной форме насадки. Если бит покрыт Tin покрытием (нитридом титана), то артикул стоит выбирать 101.0.

Полезно! Наличие напыления Tin легко определить по золотистому цвету насадки. Подобные биты отличаются повышенной прочностью, износостойкостью и ценой. Изделия бывают разной длины от 25 до 250 мм.

Как правило, изделия с дополнительным усиленным покрытием стоят дороже и выпускаются в ограниченной размерности.

Биты Pozidriv (PZ)

Биты этого типа считаются усовершенствованными, так как помимо стандартной крестовой формы они отличаются дополнительными гранями с промежуточными насечками. Соответственно для самореза с дополнительными насечками и маркировкой 2 нужно подбирать бит PZ2. Насадки PZ преимущественно применяются для оцинкованных саморезов. Биты типа Pozidriv выпускаются трех размеров -1, 2 и 3.

Насадки этого типа также отличаются по артикулу:

  • 0 указывает на то, что перед вами классический бит Pozidriv;
  • 0, а также 2.716.0 ставится на насадках с Tin покрытием;

Полезно! Чтобы определить, что бита правильно подобрана для самореза, достаточно соединить оба элемента. Если изделия подходят, то крепежный элемент не будет спадать.

Если отдать предпочтение биту Ph3 для самореза PZ2, то очень быстро начнут срываться грани шлица. Соответственно важна не только размерность, но и тип бита и самого самореза.

Полезно! Саморезы с прессшайбой для соединения мягких изделий (например, используются при строительстве теплиц) также бывают с головкой под PH и PZ.

Биты бывают обычными и удлиненными. Последние применимы в том случае, если требуется закрутить шуруп в труднодоступном месте, куда не проходит сам шуруповерт. Длина изделий такого типа обычно доходит до 150 мм, то есть бит можно держать в руке, как обычную отвертку. Как правило, удлиненные модели также выпускаются не во всех размерах, а только в самых популярных, то есть №1, 2 и 3.

Другие разновидности бит

Рассмотрим другие распространенные маркировки бит и то, для чего они используются:

  • SL (Slotted). Это стандартный прямой шлиц, который использовался начиная с 18 века. Ширина шлица составляет от 2 до 9 мм. Плоский крепеж сегодня используется крайне редко, поэтому такие биты могут понадобиться, например, при работе со старой мебелью. Данный тип насадки выпускается в трех вариациях: классическая с прямым шлицем, с прямым шлицем и с Tin покрытием. Отличить эти модели можно по номерам 020.0, 191.0 и 122.0 соответственно.
  • H (Hex). Это шестигранные биты. Они отличаются в зависимости от расстояния от одной грани до другой. Самой распространенным битом является модель h5, так как именно такого вида крепежи применяются для мебели. Шестигранники обычно легко отличить по артикулам. Номера 540.0, 260.0 и 263.0 соответствуют стандартным шестигранным насадкам. Если в центре бита есть дополнительное отверстие, то такие изделие продаются под артикулом 520.0.
  • TX (Torx, также их называют звездочками). Как и шестигранные биты они отличаются большой площадью соприкосновения с крепежным элементом, благодаря чему можно обеспечить более плотное соединение деталей. Крепеж данного типа используется производителями автомобилей и бытовой техники. Torx считается очень перспективным видом крепления, считается, что очень скоро такие биты будут популярнее распространенных сегодня PH и PZ. Насадки «Звездочки» выпускаются самых разных размеров. Наиболее часто используемыми считаются насадки Т8 и Т40. Если говорить об артикулах насадок этого типа, то классические биты продаются под номером 078.0, 164.0, 280.0 и 764.0. Цифры 254.0, а также 244.0 свидетельствуют о том, что перед вами модель «Звездочка+». Насадки с титановым напылением продаются с артикулом 734.0 и 234.0. если в центре насадки есть отверстие, то, как правило, ставится артикул 584. 0 или 184.0.
  • Tri-Wing (TW). Это довольно редкие трехлопастные насадки, которые мало кому требуются в домашних условиях. Из названия очевидно, что такие изделия оснащены тремя лепестками (лопастями). Преимущественно крепежи используются при производстве бытовой техники или электроники, в авиакосмической промышленности. Размеры этих бит могут быть от 1 до 6 с маркировкой Gr.
  • Torq-Set. Эти биты отличаются от Tri-Wing только количеством лопастей, которых в этом случае 4. Также изделия этого типа выпускаются в размерах от 4 до 10 с таким же буквенным обозначением Gr.

Еще реже встречаются шлицы и биты Polydrive, Spline и One-Way.

На что обратить внимание при выборе

Многие относятся к битам, как к расходным материалам, считая нормой то, что они быстро выходят из строя и начинают проворачиваться. Однако значительно продлит срок службы насадок можно не только при правильном их подборе для саморезов, но и в том случае, если обратить внимание на материал изготовления насадки.

Не стоит скупиться на более дорогие шлицы с титановым напылением, так как они в конечном счете выходят дешевле нескольких стандартных насадок из более мягких материалов. Классические изделия изготавливаются из стальных сплавов, но и они могут отличаться по показателям жесткости.

Помимо насадок с титановым напылением неплохими характеристиками обладают биты их хрома и молибдена или вольфрама. Также стоит отдавать предпочтение тем насадкам, которые прошли термическую обработку. Помимо титана для обработки насадок может быть использован никель, которым изделия покрываются в специальной вакуумной среде, полностью исключающей попадание под покрытия любых частиц. Также есть биты усиленные алмазными вставками.

Влияет ли цвет самореза на выбор бита

Конечно, намного важнее подобрать правильный размер насадки, чем цвет. Однако и эту характеристику стоит учитывать для использования оптимальных битов:

  • Биты PH рекомендуется выбирать для саморезов по дереву или металлу черного цвета.
  • Насадки PZ больше предназначены для желтых саморезов. В этом случае осуществляется более надежное соприкосновение.

Если говорить о соотношении размеров самих шурупов или саморезов, то насадки стоит выбирать по следующей системе:

  • Ph2 подходит для самых мелких крепежных изделий (в простонародье семечки) размером от 2,5 до 3 мм.
  • Ph3 желательно использовать для изделий длиной от 3 до 5 мм.
  • Ph4 подойдет для более крупных саморезов на 6 мм.
  • Ph5 практически не используется, так как крепежи длиной более 6 мм редко можно закрутить при помощи шуруповерта.
  • PZ1 применяются для саморезов до 3 мм.
  • PZ2 использую при работе с крепежными элементами длиной от 3,5 до 4 мм.
  • PZ3 подходит для фиксации более длинных саморезов от 4,5 до 5 мм.

Выбор сверла для самореза

Если речь идет о стандартных сверлах, а не битах для шуруповертов, то выбор правильной насадки для дрели осуществить намного проще. В этом случае нужно сначала определиться с типом самих саморезов. Они могут быть для деревянного или металлического основания. В первом случае крепежные элементы отличаются очень маленьким расстоянием межу витками на ножке. Благодаря этому фиксация отличается надежность. Как правило, диаметр крепежа составляет 3,5 см, что не требует предварительного засверливания отверстия.

Для тонкой жести обычно требуется больше подготовительных работ и создание предварительного отверстия. Его размер зависит от того, какой толщины металл используется. Зная этот параметр можно подобрать оптимальное сверло:

  • При толщине металла 0,7 мм стоит использовать сверло на 3,3 мм.
  • Сверло диаметром 3,4 мм (распространенный тип) оптимально подходит для листов толщиной 1,0 мм.
  • Для металла на 1,5 мм подойдет сверло на 3,5 мм (самая ходовая насадка).
  • Если толщина листа составляет 2,0 мм, то можно использовать более крупное сверло на 3,6 мм.
  • Для металла на 3,0 мм подойдет насадка 3,6 мм.
  • При использовании толстых листов рекомендуется работать более мощным сверлом на 3,8 мм.

В заключении

Разумеется, прямой шлиц не подойдет для крестовой головки самореза. Поэтому при работе достаточно посмотреть на маркировку и изделий и использовать только соответствующие биты и крепежные элементы. В этом случае инструмент прослужит намного дольше.

Виды и типы бит для шуруповерта. Биты шуруповерта для разных целей

Применение биты для шуруповерта

Внешне бита для шуруповерта очень похожа на отвертку и выглядит, словно от нее отрезали ручку для того, чтобы прикрепить к дрели.

Главным предназначением биты является монтаж и демонтаж крепежных приспособлений путем механического воздействия. Вращение производится сетевым или аккумуляторным мотором. Наиболее популярной битой для шуруповерта стоит считать крестовую насадку, потому как она универсальна для различных ремонтных работ.

Что касается практического применения, шуруповерт незаменим при монтаже ГКЛ-конструкций, которые активно используются сегодня при отделке, перепланировке, ремонте и строительстве. Для монтажая одного гипсокартонного листа нужно установить более 20 крепежных элементов. Также шуруповерт будет полезен при строительстве деревянных, металлических, пластиковых сооружений и для бытовых нужд.

Существуют биты переходные и удлиняющие, задачей которых является обеспечение доступа наконечника к труднодоступным местам и установка бит, не предназначенных для этой конкретной модели шуруповертов.

С помощью специальных бит – торцевых головок – также можно закручивать/откручивать гайки.

Разновидности бит шуруповерта

Торцевая бита в подкручивании креплений

Торцевая насадка для биты шуруповерта имеет вид шестигранной гайки с хвостовиком для патрона дрели или шуруповерта.

Эта насадка позволяет откручивать гайки, которые обычно выкручивают рожковым ключом. Также применение насадки особенно полезно при автомобилемонтаже и ремонте авто. Насадка бывает различных размеров и подходит для всех видов соединений.

Кроме автопроизводства насадка используется в установке кровли дома. В кровельных процессах металлочерепицу и профнастил крепят гаечными саморезами дрелью или шуруповертом. Размер головки самореза должен быть стандартным - 6-8 мм.

Важно! Все качественные инструменты должны иметь внутри головки магнитную насадку, которая позволяет удержать саморезы в устройстве, чтобы не было необходимости удерживать их руками.

Шлицевая насадка для биты шуруповерта – подобие отвертки

Бита для шуруповерта является полноценной заменой обычной отвертки в доме и позволяет выкручивать шурупы и винты самой различной сложности. Различается в зависимости от размера шлица, который составляет от 3 до 7 мм. Эти размеры соотносимы только для устройств, работающих от электросети.

Важно! Если размер шлицевой насадки составляет меньше 3-х мм, это верный знак того, что она не предназначена для использования в электроинструменте и рассчитана на бытовое применение, например, в паре с насадочной отверткой.

На сегодняшний день в магазинах можно найти двухнасадочные биты, которые с обоих концов имеют рабочий наконечник. Например, с одной стороны будет шлицевой, а с другой – крестовой.

На фото можно наблюдать стержень с шестью гранями, который обеспечивает максимальное зажимание биты к магниту в патроне устройства. Если присмотреться, то можно обратить внимание также на покрытие стержня, которое состоит из титанового сплава и помогает насадке долгое время оставаться в рабочем состоянии.

Важно! Чтобы не подвергать себя опасности травм из-за выскакивания насадок, приобретайте устройства и насадки в специализированных магазинах с гарантийным талоном и сертификатом качества. Подделки из некачественных металлов могут стоить здоровья.

На сегодняшний день наиболее сертифицированной и стандартизированной в изготовлении данного вида устройств является фирма «Бош», которая подготавливает насадки с титановым покрытием, что служит главным укреплением для долгой службы наконечника.

Бита с 12-тю гранями

Нестандартным наконечником для шуруповерта является двенадцатигранная бита.

Сфера применения этой биты: американское автомобилестроение, в котором используют нестандартные гайки, недоступные в нашей стране. Однако если у вас дома все-таки есть такое авто, придется приобрести такую насадку для ремонта. Причем в стандартном наборе найти ее будет невозможно, поэтому придется заказывать биту в специализированном магазине.

Бита треугольником – диковинка строительных магазинов

Треугольная бита - также нестандартный и нетипичный наконечник для шуруповерта, используемый для монтажа различных устройств японского происхождения.

Ее требуют приборы, смонтированные с максимальной защитой от несанкционированного доступа. Эта насадка самая редкая в поиске и ее также стоит заказывать в сервисных центрах.

Профессиональный обзор насадок для шуруповерта можете просмотреть на видео-ролике в соседней вкладке.

Удачи вам в ремонте!

отверточные биты для шуруповертов / Статьи

Рассказывая об эффективности работы с шуруповертами при завинчивании/завинчивании разновеликого крепежа, поставщики инструмента зачастую много и подробно говорят о преимуществах той или иной модели, останавливаясь на ее технических характеристиках, опуская при этом одну немаловажную деталь. А именно, рабочую оснастку к ней – отверточные биты.

Согласитесь, что при отсутствии таковых даже самый современный шуруповерт, наделенный высокой мощностью и массой полезных функций – абсолютно бесполезная вещь, пригодная разве что для колки орехов и заколачивания гвоздей. И то, если корпус обладает достаточной прочностью.

Качественная оснастка жепозволяет существенно ускорить рабочий процесс, обеспечивая при этом хороший результат, снижает эксплуатационные расходы на содержание инструмента в целом и бережет нервы пользователя. Именно об оснастке для шуруповертов, о ее технических характеристиках и конфигурации и пойдет речь в этом материале, но начнем, пожалуй, с самого крепежа.

Виды шлицев

Шуруп – наиболее распространенный элемент крепления, используемый в строительстве, машиностроении, для слесарных и столярных работ и пр. Массовое производство шурупов было налажено еще в 1813 году, а общее признание элемент снискал в 1841-ом, когда заполучил от Дж.Стоуна острие буравчика. В результате уже в 1850-х шуруп, являющийся разновидностью монтажного винта, приобрел неслыханную популярность, которой не утратил и сегодня. Как и родственные крепежные элементы – винты и болты – шурупы состоят из стержня с винтовой нарезкой и головки. Последняя по исполнению может быть потайной, полупотайной и полукруглой.

В нашем случае интерес представляет форма головки и шлиц – углубление определенной формы на ней, непосредственнопредопределяющие выбор монтажного инструмента. Это так называемый привод. В ГОСТ 27017-86 «Изделия крепежные» приведены 16 видов приводов. Однако наиболее распространенными являются внешний и внутренний шестигранники, квадрат, двенадцатигранник, волнистый привод (ТОRХ), прямой и крестообразный шлиц.

Что касается шлицев, то изначально они были прямыми и оставались таковыми длительное время. Однако в конвейерной сборке шурупы с прямым шлицем показали себя не наилучшим образом, поскольку обеспечивали малую площадь сопряжения с инструментом, недостаточную для передачи необходимого крутящего момента. В результате соскальзывающее перо отвертки повреждало поверхность скрепляемых деталей и становилось весьма травмоопасным для пользователя. К тому же неизбежны были затраты времени для точной установки жала отвертки в шлиц, что явно тормозило темпы сборки.

В процессе совершенствования крепежных элементов с учетом прежних ошибок и появились винты с крестообразными шлицами с маркировкой PH (Phillips). Они были запатентованы в 1936 году и предназначались для приборостроения, но очень скоро приглянулись в других отраслях.

Однако по части геометрических параметров крестообразные шлицы все-таки не являются совершенством: зацепление оказалось не настолько надежным, как ожидалось, и из-за этого все-таки происходило «слизывание» и шлица, и рабочего инструмента.

Инновационной разработкой 60-х стала новая форма «креста»с дополнительными V-образными прорезями, которая получила название«Posidriv» (PZ).Такой шлиц способен передатьгораздо больший крутящий момент. А бесспорным лидером по этой части является крепеж со шлицом типа TORX, но он не всегда удобен при серийном заворачивании.

Разновидности отверточных битов

Сменный отверточный бит для шуруповерта представляет собой шестигранный стержень, на одном конце которого расположен рабочий профиль, а второй служит хвостовиком для крепления в патроне или шпинделе инструмента.

Имеются также двухсторонние биты, содержащие на концах различные рабочие профили. Это может быть сочетание «прямого» профиля и профиля «Phillips» или же профилей «Phillips» и «Pozidriv» одного размера. Если предстоит много и долго работать с однотипным крепежом, есть смысл обратить внимание на подобные биты с одинаковым профилем на обоих концах. Двухсторонние биты обычно имеют удлиненный стержень.

Это простейшие виды бит, наряду с которыми сегодня на рынке представлены биты для специального использования. Таковым, например, является бит с пружинным фиксатором, содержащий шаровидный шестигранный профиль. С такой насадкой можно завинчивать/вывинчивать шурупы под углом до 30? относительно их оси, что существенно упрощает работу в труднодоступных местах.

Для обеспечения максимального зацепления рабочей поверхности бита с профилем крепежа наконечник может содержать либо специальные насечки, либо мелкодисперсное абразивное напыление. И то и другое характерно для качественной оснастки.

Взаимозаменяемость битов обеспечивается стандартизированными размерами и формой хвостовика. Наиболее распространенный стандарт – ? дюйма. Используются также биты с хвостовиками 10 мм и 5/16 дюйма. Разумеется, приобретаемая оснастка должна соответствовать патрону инструмента или использоваться с соответствующими переходниками или держателями.

Выбор подходящего бита

Прежде всего, стоит различать биты для ручной работы и биты для электроинструмента, каковым и является шуруповерт. Внешне они различаются наличием у последних между наконечником и хвостовиком «шейки» уменьшенного сечения для амортизации ударных нагрузок, разрушающих рабочий профиль бита. Это так называемые торсионные биты. Впрочем, это замечание актуально только для интенсивных работ. Для работы время от времени вполне можно обойтись обычными битами.

Основное требование, предъявляемое к этой рабочей оснастке – оптимальная передача крутящего момента. А этого можно достичь только присоответствии конфигурации, подходящем размере и надлежащей твердости бита.

Насколько хорошо конкретный бит подходит к тому или иному винту можно определить опытным путем, вставив насадку в шлиц и проверив плотность контакта простым покачиванием. Насадка должна сидеть плотно без зазоров. В противном случае неизбежно соскальзывание или прокручивание рабочего инструмента в профильной головке винта, а это в свою очередь приводит к преждевременному износу бита и к «слизыванию» шлицов. Неприятно и то, и другое. В первом случае придется нести дополнительные затраты на приобретение новой расходки для шуруповерта, а во втором – в случае необходимости процесс извлечения крепежа и его повторного использования будет существенно осложнен.

Материалы изготовления

Для изготовления обычных битов используется быстрорежущая сталь R-7 – R-12, характеризующаяся высокой износостойкостью при контакте с любыми металлами.

Для придания особой прочности производители используют специальные покрытия. «Золотые» биты содержат титан-нитридное покрытие, которое существенно увеличиваетих ресурс, многократно повышая твердость и износостойкость. Алмазное напыление на рабочем профиле бита в дополнение к показательной прочности обеспечивает надежное зацепление насадки и профиля головки шурупа, исключая соскальзывание и, как следствие, преждевременный износ рабочего профиля бита и слизывание шлицов крепежного элемента.

Предложения рынка

С популяризацией ручного электроинструмента, разумеется, возрос спрос и на соответствующие расходные материалы. Шуруповерты не являются исключением. Сегодня на российском рынке широко представлены рабочие насадки к ним от различных производителей. Приобрести отверточные биты можно как по-отдельности, так и целыми комплектами. Кстати, второй вариант обеспечивает существенную экономию, составляющую примерно 30-50% на одном бите. К тому же упаковка такого комплекта весьма практична для последующего хранения битов в условиях мастерской или производственного цеха.

По количеству единиц комплектации представленные наборы весьма разнообразны. Так производитель электроинструментов с мировым именем Макитапоставляет на российский рынок комплекты, состоящие из 10 - 216 аксессуаров. Такие комплекты не ограничиваются только отверточными битами: в них также входят сверла, магнитные держатели, направляющиеи пр.

И в заключение хотелось бы напомнить, что дешевого качественного инструмента не существует в принципе. Тем более в случае с отверточными битами, изготавливаемыми по порошковой технологии с использованием дорогостоящих компонентов. Впрочем, выбор за вами: дешевые одноразовые биты или качественные насадки, характеризующиеся длительным сроком службы, по более высокой цене.

Биты HP и PZ

Биты для шуруповёртов PH и PZ

    В моём детстве выбор инструментов был весьма ограничен - молоток, пила, гаечный ключ, а лучше универсальный велосипедный "семейный" ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов. Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины. Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач. И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)

    Однако, отвёртки в моём мире долго держались за понятия "крестовая" и "плоская". В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ - мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения. Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!



Виды шлицов
Сначала немножко про плоскую отвёртку

     Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как "Slot" и дословно переводится как "Шлиц". Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 - это отвёртка с плоским шлицом шириной 6 мм - всё очень просто. Прямой шлиц - первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.

    Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток - из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов.  По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.



Минутка истории

    Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре. Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности. Какое-то время эти винты использовал Генри Форд при производстве моделей "Форд Т" и "Форд А", получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв.  Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил. Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.



Крестовой шлиц PH

     В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили. На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company. Генри Филлипс  (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения. Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию. Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.

   В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac. Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

     Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29. В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт. Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.

    При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен. А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера. Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.

  Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.

Достоинства шлица Филлипса (РН)

  • Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.

  • При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.

Недостатки шлица Филлипса (РН)

  • Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).

  • Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т.  н. «срыва»).



Крестовой шлиц PZ

    Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV. Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже. В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу. В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным - отвёртка практически не выталкивается - образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.

Достоинства шлица Позидрайв (РZ)

  • Уменьшенный износ шлицов вследствие более устойчивого сцепления.

  • Возможность достижения большого крутящего момента.

Недостатки шлица Позидрайв (РZ)

  • Внешнее сходство со шлицем Филлипс - из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей - это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.

  • Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки - в строительстве и мебельном производстве.



Размерный ряд бит и отвёрток

Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.

Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.

   Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 "Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем"), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).

Как идентифицировать тип биты

   Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами. Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными. Если присмотреться к граням биты - то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.

    На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.

Разновидности

     "Чем дальше в лес, тем больше дров" - эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении. Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица. Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

   В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

   Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company. И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента. Если пытаться охватить все разновидности - придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.

    Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:

  • Phillips II - усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR - anti-cam-out recess; отличительная маркировка - ACR2). Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате - повреждение поверхности детали. Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.

  • ACR RIBBED PHILLIPS - Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка - ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих. Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 - это биты ACR, верхние - обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т.е. с насечками.

  • PHILLIPS SQUARE-DRIV - комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка - PSD - PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров. Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение. Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.

    Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:

  • POZISQUARE-DRIV - это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD. В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника. Но, помимо этого, совместим с Канадскими системами квадратных винтов!



Frearson (Fr)

    PH и PZ - не единственные крестовые шлицы. Был ещё Frearson -  достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов. Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте. Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.



Крестовой шлиц S

   Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.

   Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов. Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах. Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой "родной" шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH. Верхняя картинка - это батарейный отсек японской камеры Canon EOS, средняя фотка - двигатель автофокуса объектива японской камеры Olympus и нижнее фото - крышка батарейного отсека китайской игрушки.

Системы отверток и отверток Особенности и терминология

Вставные биты - компактные биты, которые экономичны, быстро меняются и требуют меньше места для хранения. Они используются с держателем бит.

Биты Power Bits - устанавливаются непосредственно в электроинструмент или быстросменный патрон для улучшения соосности и уменьшения зазора. Обычно они доступны до 6 дюймов в длину.

Биты для завинчивания шурупов Vermont American

Биты для шуруповерта Icebit® - Передовые биты.Криогенно закаленная сталь для увеличения срока службы и повышенной устойчивости к износу наконечника. Ребристые наконечники увеличивают силу захвата и уменьшают проскальзывание (на соответствующих битах). Они специально разработаны для профессионального использования во всех типах приложений. Стандартный хвостовик 1/4 дюйма подходит для стандартных быстросменных отверток и имеет плоские хвостовики для лучшего захвата в стандартных сверлильных патронах.

Биты Deckster ™ для заворачивания шурупов - Система долот DECKSTER ™ содержит специальную «зону кручения», которая снижает вероятность поломки долота. Ребристые наконечники увеличивают силу захвата и уменьшают проскальзывание (на соответствующих битах). Специально разработан для настилов и гипсокартона.

Биты для заворачивания шурупов EXTRA-HARD - Биты повышенной твердости полностью закалены и отпущены для обеспечения длительного срока службы в постоянных тяжелых условиях. Наконечники точной формы обеспечивают правильную посадку. Для всех приложений общего назначения. Все наши насадки для отверток изготовлены из инструментальной стали S2 высочайшего качества.

Vermont American предлагает отвертки для следующих типов винтов:

* Torx® является зарегистрированным товарным знаком Textron, Inc.** Pozidriv является зарегистрированной торговой маркой Phillips Screw Company.

Отвертка Часто задаваемые вопросы

Биты для отвертки фрезерованы или кованы? Производственные мощности Vermont American могут производить как фрезерованные, так и кованые долота. Мы выбираем, какой метод использовать, в зависимости от приложения, для которого будет использоваться бит, а также других критериев. Например, кованое долото может быть произведено, когда важны срок службы продукта, характеристики, быстрая доставка и лучший контроль производства, тогда как фрезерованное долото может быть произведено для более сложных геометрических форм и специальных конфигураций.

Почему процесс термообработки / закалки важен для отверток? Большинство наших битов закалены до состояния «сверхтвердость», что лучше всего подходит для таких применений общего назначения, как дерево, гипсокартон и т. Д. Наши биты для шурупов Icebit® производятся с использованием того же процесса и проходят криогенную «глубокую заморозку» ”Что делает биты еще более прочными.

В чем разница между битами с ребрами и без них? При заворачивании определенных типов винтов (в основном Phillips® и шлицевых) из-за высокого крутящего момента бит может выскользнуть из головки винта. По этой причине наши биты для шуруповертов IceBit® имеют ребра. Такая конструкция наконечника увеличивает усилие захвата между битой и головкой винта, что означает, что для закручивания винта требуется меньшее усилие. Это также может предотвратить повреждение обрабатываемой детали, которое может произойти, если бит выскользнет из винта.

Типы головок винтов

- Справочник по типу винтов? - Ресурсный блог Tanner

В Tanner Bolt & Nut мы получаем множество звонков от клиентов, пытающихся найти подходящую биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов онлайн здесь

Щелкните изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.

Всегда используйте подходящую отвертку для головки винта, над которой вы работаете. Я знаю, что некоторые из них выглядят одинаково (вы можете отличить Pozidriv от Phillips с расстояния 10 футов?), Но это не так - и вы рискуете повредить винт и в конечном итоге потратите много времени на его извлечение, если он получает повреждения.




Прорези

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми дисками сокращается, потому что отвертка выскальзывает из разъема, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .



Филипс

Этот тип винтовой передачи очень популярен - и, опять же, вы найдете их в очень широком диапазоне приложений.Стандартные размеры - Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips - №2.

См. Доступные насадки Phillips




Phillips Защита от взлома

Не очень часто, но когда он вам нужен, он вам нужен. Такая же форма и размер, что и у Phillips, но в середине винта есть штифт с защитой от несанкционированного доступа. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку конструкция не очень прочная, и биты не могут быть изготовлены в соответствии с высокими требованиями к прочности.



Quadrex

Комбинированный привод Phillips и квадратный шлиц.


Позидрив ®

Эту головку винта нечасто можно увидеть в США, хотя она очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Обычные размеры: Pozidriv # 1, # 2 и # 3.




Квадратная выемка

Квадратные выемки используются все чаще, поскольку они очень устойчивы к эксцентрику, что является причудливым способом сказать, что кончик инструмента не выскальзывает и не повреждает головку винта.Обычно встречается в двух размерах: квадрат № 2 и № 3.

См. Наши доступные насадки для квадратной выемки




Квадратная выемка с защитой от взлома

Конструкция и размер такие же, как у квадратного углубления, но с центрированным штифтом, устойчивым к взлому.




TORX ®

TORX, забавный винт. Что ж, вы видите их во многих электронных устройствах здесь, в США, и они получают все большее распространение во множестве своих приложений.Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с приводом.




Защита от взлома TORX

Защищенный от взлома TORX имеет небольшую стойку в середине привода, которая препятствует работе обычного драйвера TORX.

См. Наши доступные насадки с защитой от взлома Torx




TORX Plus

TORX Plus - это усовершенствованная конструкция TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет приложить больший крутящий момент даже на высоких скоростях движения.Это довольно новый дизайн.



TORX Plus с защитой от взлома

TORX Plus с защитой от взлома - это лицензированная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих битов. Эта конструкция широко используется в исправительных учреждениях и других приложениях с повышенным уровнем безопасности. Он отличается от обычного TORX Plus, потому что в нем используется только ПЯТЬ лепестков с центральным штифтом.



Защита от взлома Hex

Инструменты для доступа к защищенному от взлома шестиграннику ограничены для общего распространения, чтобы защитить оборудование от доступа конечных пользователей.Как и в случае TORX с защитой от несанкционированного доступа, в середине головки винта есть небольшой металлический стержень, который предотвращает зацепление обычной шестигранной отвертки. Защищенные от взлома шестигранники обычно бывают следующих дробных размеров: 1 / 8,3 / 32, 3 / 16,1 / 4 и 5/16

См. Наши доступные шестигранные биты с защитой от взлома




Tri-Wing ®

Эта необычная конструкция Tri-Wing с тремя ножками выпускается в трех размерах: # 1, # 2, # 3. Мы не видим их слишком часто, хотя они доступны как часть нашего Master Security Bit Kit.

См. Доступные насадки Tri-Wing


Гаечный ключ

Иногда также называют «змеиными глазами» и «зубчатыми». Хотя наша диаграмма показывает два отверстия в верхней части винта, они иногда также выглядят как винт с двумя выемками, вырезанными на краю на противоположных сторонах винта. Обычно используются головки винта, чтобы избежать несанкционированного доступа, мы видели, что они используются во всем, от электроники до дверей ванных комнат в общественных туалетах! Поставляется в 6 стандартных размерах: №4, №6, №8, №10, №12 и №14.

См. Доступные насадки для гаечных ключей

Инструмент для одностороннего снятия

Это точно специализированное приложение. Односторонний винт устанавливается с помощью насадки с пазом, но, поскольку края паза наклонены в противоположном направлении, насадка с пазом не будет задействована для удаления винта. Эту единственную в своем роде съемную насадку можно отрегулировать так, чтобы она соответствовала односторонним винтам и выкручивала их.

См. Наш доступный одноразовый инструмент для удаления винтов

Мы предлагаем все описанные приводы в различных форматах - вставные биты 1/4 дюйма, силовые биты и отвертки в сборе.Некоторые диски не указаны в нашем каталоге, пожалуйста, позвоните нам по телефону 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи, чтобы заказать любой из этих дисков по отдельности.

бит ударного драйвера против обычных бит

Развитие наконечника отвертки Phillips как наиболее распространенной биты, наблюдаемой сегодня, и когда выбирать биты ударной отвертки вместо обычных битов отвертки.

Головка винта со шлицем

До -х годов века конфигурация головки винта с прорезями или «лезвиями» была наиболее распространенной конструкцией из-за простоты производства. Перенесемся в электрическую дрель - революцию в способах предварительного сверления отверстий в различных материалах, повышающую доступность используемых винтов. Это дало возможность Генри Ф. Филлипсу создать привод с крестообразным углублением, названный его именем, - привод Phillips® (около 1936 г.).

Отвертка Phillips® впервые была использована производителями винтов и автомобильной промышленностью в связи с ее самоцентрирующейся конструкцией в 1940-х годах. Успех пришел с его использованием в электроинструментах, где конфигурация с пазами с большей вероятностью заставила отвертку выскользнуть из головки винта, повредив окружающую поверхность.

Драйвер

Phillips® и все другие распространенные типы головок легко доступны в виде отверточных битов различных размеров и длин, обычно обозначаемых числом, например P2 - они имеют произвольное обозначение и не указывают размер.

Общие биты драйвера:

  • Phillips® - очень популярен в обрабатывающей промышленности. Прямое решение, которое решило ряд проблем, связанных с винтами со шлицевым приводом: эксцентриситет, сложное центрирование и выравнивание по поверхности, а также трудности с механическими инструментами.
  • Квадратный привод - и инструмент, и винт имеют небольшую конусность в выемке. Преимущества заключаются в том, что инструмент легко вставляется, и винт часто удерживается на месте с помощью самого квадратного наконечника, без необходимости для пользователя удерживать его. Винт с квадратным приводом может быть легко удален, даже после того, как он был окрашен, с меньшим эксцентриситетом - винты с квадратным приводом популярны в настиле и деревянной облицовке.
  • Шестигранник (головка) - винт с шестигранной выемкой, который можно вбить шестигранным ключом (шестигранным или шестигранным ключом) или шестигранной битой.Доступны версии с защитой от взлома с центральным штифтом, для которого требуется совместимая насадка.
  • Torx (звездообразный привод) - шестигранный звездообразный привод с выемкой, предназначенный для увеличения передачи крутящего момента от привода к долоте по сравнению с другими системами. Это снижает утомляемость установщиков, сводя к минимуму необходимость нажимать на электроинструмент для предотвращения его эксцентрика.

Почему биты драйвера ломаются?

Производители инструментов произвели революцию в портативных электроинструментах, представив литий-ионные батареи и бесщеточные двигатели.Эти достижения теперь обеспечивают большую и более стабильную мощность. Величина вращающей силы, которую достигают ударные дрели, играет как преимущество, так и недостаток для пользователя при заворачивании крепежных деталей и винтов.

  • Advantage - используется для установки длинных и / или больших калибровочных винтов или анкеров в более твердых материалах.
  • Недостаток - может вызвать чрезмерное скручивающее напряжение на биты привода, что приведет к их поломке и выходу из строя.

Так зачем использовать ударную дрель? Когда используются более длинные или большие калибровочные винты, требующие большего крутящего момента. Шурупы по бетону, самосверлящие шурупы большого диаметра по металлу и шурупы для твердой древесины также выигрывают от использования ударного шурупа. Если вы выполняете работу с мелкими деталями, лучше всего использовать дрель с переменной настройкой.

Биты ударной отвертки против обычных битов

Вы когда-нибудь слышали о ударных отвертках из Ti-N? Это не просто красивое покрытие. Ti-N ударные отверточные биты имеют два основных преимущества перед обычными отвертками - большую прочность на скручивание и больший угол разрушения, что придает им большую гибкость и амортизацию при ударе, увеличивая их средний срок службы.Это достигается за счет формы его хвостовика и модифицированного наконечника, эффективно смещающего чрезмерное напряжение с наконечника в большую зону скручивания.

  • Покрытие Ti-N увеличивает срок службы, отводя чрезмерное тепло, вызванное высокой нагрузкой.
  • Уникальная форма увеличивает срок службы и снижает утомляемость пользователя и снижает проблемы с установкой.
  • Лучше для использования с высоким крутящим моментом, когда стандартные биты ломаются.
  • Рекомендуется при заворачивании винтов ударным отверткой.
  • Доступны биты Philips P2 - длиной 25 мм, 50 мм и 75 мм, а также квадратные, шестигранные и звездообразные (по запросу).

Для получения дополнительной информации о насадках и принадлежностях для драйверов щелкните здесь или
For All Things Fixings свяжитесь с нами в любое время.

Объяснение типов битов драйвера - инструменты в действии

Мы все сделали это хотя бы раз. Вы идете в строительный магазин и берете застежку подходящей длины для работы, а затем приходите домой и штопаете - у нее голова не такая, как вы хотели! Либо это, либо вы отправляете кому-нибудь еще в строительный магазин, и они делают то же самое! Хотя в зависимости от того, в какой торговле вы участвуете (если вы в ней), головы водителей могут быть одинаковыми в вашей повседневной жизни. Для большинства домашних мастеров и домовладельцев стандартные Phillips и шлицевые (также известные как плоские головки) являются стандартными для дома. Все остальное может показаться немного чужим! Итак, давайте погрузимся в объяснение типов битов драйверов.

Легко забыть, сколько существует типов головок драйвера, особенно если вы привыкли только к нескольким. Но важно помнить, что все эти головы были разработаны для определенной цели. В некоторых случаях во время разработки были нацелены на конкретные отрасли.Хотя было бы безумной задачей изучить все типы головок драйверов, в этой статье будут рассмотрены некоторые из наиболее необычных, но популярных головок драйверов, с которыми вы можете столкнуться. К счастью, наши замечательные друзья из KC Tool смогли подключить нас к драйверам Wera для этой информационной статьи. KC Tool продает одни из самых качественных инструментов на рынке, особенно сделанные в Германии. Как и Wera, многие немецкие инструменты, как правило, очень долго служат в полевых условиях и всегда работают без сбоев.

Но сначала, что там Cam Out?

Наиболее важно то, что прежде чем мы сможем перейти к типам головок драйверов, мы должны обратиться к почему. Как определил я, самопровозглашенный инженер гаража, «Cam Out» - это…

«Чрезмерное усилие крутящего момента на данной головке крепежа, приводящее к искажению зоны покупки отвертки, что в конечном итоге приводит к выходу из строя головки крепежа».

Итак, в основном, когда вы используете свое воздействие на настройку 3 и продолжаете движение, когда материал не позволяет застежке двигаться дальше, у вас будет кулачок. Крепежные детали просто недостаточно жесткие, чтобы справиться с избыточным крутящим моментом в шейке застежки, но обычно эксцентриситет происходит задолго до того, как чрезмерное затягивание может привести к разрыву застежки.Именно поэтому компании по производству крепежных изделий разработали головки для различных областей применения.

Филлипс против Pozidrive

Для этого слайд-шоу требуется JavaScript.

Анализ: Сравнение Phillips и Pozidrive (PZ) похоже на сравнение внедорожной шины с всепогодной. Они делают то же самое, делают это хорошо, но тот, который разработан для гораздо большего сцепления и большей цели при большом крутящем моменте. Поскольку Phillips был разработан, чтобы иметь больше покупок на диске, чем на головке с прорезями, Pozidrive стал еще одним усовершенствованием.Pozidrive изначально разрабатывался как новый и улучшенный Phillips. Как видно, головка Pozidrive имеет тупой нос с дополнительным лезвием между четырьмя пересекающимися лопастями привода. Эти прорези расположены под углом 45 градусов, что дает водителю дополнительную зону для покупок.

Чтобы различать их, Pozidrive будет иметь маркировку на верхней части головки винта, которая может пересекаться с шаблоном головки винта Phillips.

Заявки: Во время своих путешествий я заметил, что PZ более заметен за границей, чем здесь, в США.При этом я также (к сожалению) заметил, что мебель IKEA также часто использует этот тип привода. Это просто из-за региональных различий. Без проведения испытаний на крутящий момент с различными крепежными деталями и материалами трудно определить, насколько улучшен PZ на Phillips, но, исходя из физической схемы, если вам требуется больший крутящий момент, лучше не рисковать и использовать Pozidrive. .

Преимущества / недостатки: Дополнительные 45-градусные лезвия Pozidrive улучшают оригинальную конструкцию, позволяя водителю оставаться в креплении, а не «выпрыгивать» при пиковом крутящем моменте.Имея это в виду, если вы планируете использовать Phillips для работы, но продолжаете снимать головки из-за кулачка, вероятно, лучше всего подобрать крепеж Pozidrive.

Только убедитесь, что вы не используете биты Pozidrive на крепежных деталях Phillips, так как вы можете сорвать инструмент. По моему опыту, если у меня нет инструмента PZ и я наткнусь на крепеж PZ, мне поможет Phillips, если не будет чрезмерного крутящего момента, сдерживающего его.

S quare (Робертсон) против с прорезями

Для этого слайд-шоу требуется JavaScript.

Анализ: Вы можете задаться вопросом, почему мы сравниваем эти два, но по сути, диск с прорезями - это просто удлиненный диск Робертсона. Эти два привода похожи, как квадрат и прямоугольник, но не одинаковы. По сути, эти накопители также имеют одинаковое применение, что удивительно. Прорезь - одна из старейших головок в мире. Диапазон применения в настоящее время в основном простирается от электротехники до деревообработки и общей сборки изделий массового производства.А поскольку дисковод с прорезями был популярен, несмотря на торговлю «в свое время», его нередко можно увидеть на многих предметах антиквариата. С другой стороны, Robertson используется в основном в сфере электротехники, деревообработки и строительства. Робертсон на самом деле довольно старый, он был запатентован в 1870-х годах, поэтому, как и дисковод с прорезями, он несколько раз обходил квартал!

Применения: Как указано выше, они используются в основном в сфере электротехники, деревообработки и сборки общих предметов (также известной как мебель массового производства и т. Д..). Но, в частности, обратите внимание на то, чтобы прорези использовались во многих старых предметах мебели, традиционной деревообработке и старых школьных проектах DIY. Этот стиль можно использовать для современных приложений с прорезями, небольших электронных винтовых клемм и других бытовых электроприборов. Что касается Робертсона, я бы посмотрел, чтобы увидеть этот стиль на многих современных промышленных электронных контроллерах, распределительных коробках и электрических шкафах. Робертсон по-прежнему присутствует в деревообрабатывающей отрасли, как и раньше.Многие популярные винты для настила используют этот тип привода, а также другие более традиционные крепежные детали для деревообработки.

Преимущества / недостатки: Очевидным недостатком дисковода с прорезями является очевидная уязвимость к эксцентрику. Я полагаю, что могу сказать от имени всех читателей TIA, что каждый из нас вырвал головку винта со шлицем. Однако важно помнить, что винты с шлицевой головкой предназначены для работы с низким крутящим моментом! Вот почему мы видим их в традиционной деревообработке, электротехнике и антиквариате. Явным преимуществом является то, что они дешевы и просты в производстве. Самое главное, чтобы они использовались для закрепления вещей, которые необходимо прижать. Опять же, Робертсон во многом такой же, но улучшенная версия с прорезями. Очевидно, что Robertson выходит из строя даже легче, чем диск с прорезями, из-за его полностью квадратной формы. Геометрия склонна к полному закруглению. Таким образом, у нас есть приложения с низким крутящим моментом. Но есть главный плюс - простота использования.

В отличие от шлицевых, Robertson лучше удерживает биту в застежке.Прорезь довольно мелкая, и привод часто может выскользнуть еще до того, как закрепиться. Для Robertson углубление для застежки глубокое и увеличивает вероятность того, что ваш водитель останется на месте!

Torx против TorxPlus

Для этого слайд-шоу требуется JavaScript.

Анализ: Хотя они могут выглядеть одинаково на расстоянии, TorxPlus оправдывает свое название как более улучшенная версия Torx. TorxPlus более надежен и менее уязвим для снятия драйвера или застежки, поэтому является лидером во многих областях применения.Тем не менее, Torx по-прежнему остается популярным выбором. При рассмотрении множества проектов с высоким крутящим моментом следует учитывать, что любой из крепежных элементов Torx является улучшением по сравнению с Slotted, Robertson, Phillips, Pozidrive и Hex.

Применения: Оба предназначены для приложений с высоким крутящим моментом, таких как промышленное / механическое оборудование, строительство и автомобили. Часто я обнаруживаю, что они также используются на многих больших двигателях, а также на некоторой крупной электронике. Как могут заметить многие любители инструментов, эти крепежные детали также широко используются в инструментальной промышленности.Эти застежки скрепляют корпус инструмента вместе, а также под капотом. Это очевидный выбор для инструментальных мастеров не только из-за надежности, но и из-за уменьшения эксцентриситета, если гарантийный ремонт должен производиться производителем. В общем, если приложению не нужны гайка и болт, Torx и TorxPlus намного превосходят другие крепежные детали!

Преимущества / недостатки: Хотя оба типа головки более чем подходят для приложений с высоким крутящим моментом, TorxPlus является лучшим выбором в сравнении Torx и Torx.Просто TorxPlus имеет больший контакт поверхности с застежкой за счет более широких спиц и тупого конца. Тупой наконечник, как и у Pozidrive, исключает проскальзывание инструмента из-за отсутствия угла. С другой стороны, традиционный Torx имеет небольшой угол и более тонкую конструкцию спиц. Конечно, конструкция Torx в целом направлена ​​на то, чтобы свести к минимуму эксцентриситет и исключить повреждение вашего драйвера, поэтому любой головки крепежа более чем достаточно для большинства приложений.

Некоторые производители, такие как Wera, берут на себя инициативу включить шестигранный вал и встроенную гайку, чтобы использовать гаечный ключ.

Там, где большинство других крепежных деталей обычно не справляется с таким большим крутящим моментом, нередко можно встретить отвертки Torx и TorxPlus с таким механизмом. Это позволяет легко прикладывать больший крутящий момент с помощью традиционного гаечного ключа, повышая эффективность за счет механических преимуществ!

Последние мысли

В заключение, это проливает свет на тему, которой часто пренебрегают, в инструментах / крепежных изделиях. Очевидно, есть еще тонна, которую нужно объяснить по каждому из них с точки зрения динамики / физики сил, как вы можете себе представить.Решение о том, какой тип приводной головки - это только одна часть головоломки при проектировании конструкции. Другие факторы, такие как материал застежки, длина и диаметр резьбы, также могут быть приняты во внимание при выполнении вашего конечного продукта. В следующий раз, когда будете что-то строить, подумайте о крепежах. Хотя это и упускается из виду, это может сделать ваш дизайн намного лучше!

Общие головки винта и руководство по размерам винтов

Отвертка - необходимый инструмент не только дома, но и для тех из вас, кто работает в отделе декораций, строительства или сценографии в кино- и телеиндустрии. Важно, чтобы вы изучили различные типы отверток, типы и размеры головок винтов, учитывая, как часто вам нужно будет использовать отвертку.

Я предпочитаю свой набор инструментов универсальной отвертке с выдвижной насадкой, которая отлично подходит для быстрой работы на работе и отлично подходит для использования дома. Однако во время длительных строительных работ и начального периода исправления я предпочитаю использовать свой набор отверток из 65 предметов, так что я всегда знаю, что у меня под рукой всегда есть отвертки подходящего типа для каждой работы.

Убедитесь, что набор отверток изготовлен из прочного металла и магнитного сплава, чтобы винты не упали и не задирали. Я считаю, что хуже всего для этого являются биты и отвертки Black & Decker, которые являются слабыми и склонны к повреждению битов Phillips, PoziDriv и Robertson. По моему опыту, DeWalt, Mastercraft и Craftsman превосходны.

Типы отверток: стандартные головки винта и руководство по размерам винтов Нажмите, чтобы твитнуть
Передайте мне отвертку

Отвертка с автоматической загрузкой и выдвижным стержнем

Набор отверток Mastercraft, 65 предметов


Одна из моих самых больших неприятностей на съемочной площадке - это когда я прошу декоратора передать мне Робертсон №2, и они тупо смотрят на меня. «Квадратный, плоский или звездный?» они часто спрашивают. Им также не приходит в голову, что существуют винты разных размеров.

Хотя я ожидаю этого от новичков, меня всегда удивляет, сколько людей не знают названий и размеров конкретных инструментов, самым простым из которых является отвертка.

Однако я должен признать, что когда я только начинал, я думал, что шестнадцатеричные ключи называются X-ключами. Я почувствовал себя самым большим неудачником, когда узнал, что все время говорил неправильно.

Я полагаю, каждый должен где-то учиться, так что надеюсь, вы что-нибудь из этого получите, когда в следующий раз вас попросят использовать специальную отвертку.


Руководство по типам отверток


Названия типов отверток
  • Плоская головка (или прямая или прямая)
  • Филипс
  • Позидрив
  • Торкс
  • Шестигранный ключ (или шестигранный ключ, или шестигранный ключ) * (Ikea любит этот)
  • Робертсон (самый распространенный в Канаде)
  • Трехкрылое
  • Набор Torq-Set
  • Гаечный ключ

Примечание: Многие выдвижные отвертки и наборы отверток не поставляются с шестигранным или шестигранным ключом, поэтому всегда держите шестигранный ключ (или шестигранный ключ) в кармане для надоедливой мебели Ikea.


Отвертка и размер головки винта
  • # 0: Самый маленький из четырех наиболее часто используемых размеров
  • # 1: второй по величине из четырех наиболее часто используемых размеров
  • # 2: Средний размер и наиболее часто используемый размер
  • # 3: Самый большой из четырех наиболее часто используемых размеров

Примечание: Доступны и другие размеры, но это наиболее часто используемые головки винтов и требуемые отвертки как дома, так и на работе при съемке любой съемочной площадки.


Какой ваш любимый инструмент? Почему тебе это нравится? У вас есть бренд, от которого вы не отклоняетесь? Я хочу знать, какие инструменты, устройства и бренды вам нравятся прямо сейчас.

Если вам понравился этот пост, подпишитесь на нас в @artdepartmental в Instagram.

Автор: Роуз Лагасе

Роуз Лагасе - художник-постановщик для кино и телевидения днем ​​и начинающий режиссер ночью. Роуз также является создателем и редактором Art Departmental, где она прославляет искусство и ремесло производственного дизайна.

бит для отвертки типов

Отвертка с плоской головкой (шлицем). Ее рекомендовали как «лучшую» отвертку на одном из моих любимых веб-сайтов, и она действительно превзошла мои ожидания. На рынке доступно множество различных типов бит для отверток, но вот обзор наиболее распространенных. Они доступны в размерах от №1 до №4.Мы также рассмотрим огромный ассортимент насадок и наборов для отверток, доступных сегодня, и то, как они могут сэкономить время при выполнении многих домашних работ и сэкономить место в ящике для инструментов. Размеры обычно варьируются от T10 до T40 или до T50 для применения в автомеханике. При работе с электроинструментом всегда необходимо использовать средства индивидуальной защиты (СИЗ). Отвертка (англ. Schraubenzieher) ist ein Cocktail, der aufgrund seines Volumens zu den Longdrinks gehört. (Идея состоит в том, чтобы использовать первую отвертку из ящика с инструментами, и пользователю не нужно тратить драгоценное время на поиски . .. Также известные как «змеиные глаза», гаечные ключи вставляются в соответствующие винты с помощью двух маленьких круглых симметричных штифтов.Отвертки передают усилие (или крутящий момент) на винт через винтовой привод. и несколько перегородок; но также декорирование с помощью хозяйки, мебели на заказ и небольших уловок для оптимизации пространства, при этом оставаясь максимально оригинальным. Тщательно выбирайте размер диска и не вставляйте диск №2 в винт №3, так как это может повредить и винт, и отвертку. Биты для резьбовых стержней и шпилек. Использование / Применение: Промышленное. Эти наконечники обозначены как PZ.Магия Интернета во всем мире, Плитка, вощеный бетон и декоративная отделка, Техническое обслуживание и складское оборудование, Накладные круглые и традиционные раковины, Домашняя автоматизация, моторизация и безопасность, Ковровые покрытия, коврики, деревянные полы, гибкие и ламинатные полы , Обои, панели, облицовка стен и фризы, погрузочно-разгрузочные работы, подъем, лестницы и строительные леса, выберите наконечник для сверла, соответствующий вашей винтовой передаче, насадки для отвертки: выбор оптимальной длины, советы по выбору лучших насадок для отверток. Сурат, Гуджарат. Вместо того, чтобы быть прочными, они имеют отверстие в центре для установки предохранительных винтов и предотвращения использования стандартных битов Torx. Отвертка - необходимый инструмент не только дома, но и для тех из вас, кто работает в отделе декораций, строительства или сценографии в кино- и телеиндустрии. 4,6 из 5 звезд 7636. Как следует из названия, биты Tri-Wing имеют три равномерно расположенных паза и в основном используются в бытовой электронике, чтобы препятствовать ремонту дома.Наиболее распространенными размерами отверток Робертсона являются приводы №2 и №3. Доступно ограниченное количество онлайн-ресурсов для получения подробной информации об инструментах, особенно в Австралии. Они используются с держателем бит. Гаечные ключи похожи на шестигранные биты, за исключением того, что они надеваются на соответствующие винты (в данном случае на тек-винты), а не на них. Тип упаковки: Коробка. Винты с шлицевой головкой не очень хорошо подходят для силового привода, поскольку наконечник отвертки имеет тенденцию скользить, как только инструмент набирает любую скорость. В этой статье вы узнаете о 6 наиболее часто используемых типах отверток - отвертки с плоской головкой, Philips, Pozidriv, квадратные, Torx и Hex с их красивыми изображениями. Биты ударной отвертки SHOCKWAVE спроектированы Биты ударной отвертки SHOCKWAVE разработаны, чтобы быть самыми прочными и наиболее подходящими битами на рынке. Найдите Наборы бит для отверток Тип: Набор бит Размер привода: 1/4 (дюйм) в MSC Industrial Supply, более 75 лет обслуживающий металлообработку, безопасность и MRO. Биты для гипсокартона - это насадки для отверток с крестообразным шлицем с металлическим кольцом вокруг них.При правильном использовании наконечник отвертки должен входить в контакт с головкой винта того же размера и обозначения типа, что и наконечник отвертки. Биты для отвертки подвесного болта. Насадка для отвертки - это инструмент для заворачивания винтов, который можно установить на большинство буровых электроинструментов. Биты Philips очень похожи на крест и бывают разных размеров - № 000, № 00, № 0, № 1, № 2, № 3 и № 4 (№ 2 является наиболее распространенным). Получите эксклюзивные предложения раньше всех! Наиболее распространенные размеры варьируются от 2 до 10. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США.Вы находитесь в нужном месте, если вам нужны насадки для отверток. По большей части размер наконечников Phillips составляет от 0 до 3 мм. Не существует «стандартного» типа винта, и если удачно угадать, какую отвертку использовать, можно уничтожить не только ваше терпение. От титановых покрытий до алмазных наконечников - читайте дальше, чтобы найти лучшие отвертки для вашего электроинструмента. Железнодорожный вокзал, магазин Сурат №. Это самый распространенный тип отвертки в Австралии; главным образом потому, что они забивают самый популярный тип винта.Наконечники отверток доступны в большом количестве типов и размеров (Список винтовых приводов). Всегда увлеченный работой по дереву, я воспользовался своей первой квартирой как детской площадкой. Насадку можно снять и заменить на другую, имеющую другую форму. Следующие советы продлят срок службы ваших винтов и бит отверток, а также повысят вашу эффективность. Обещаем, что мы будем использовать ваш адрес электронной почты только для отправки вам наших информационных бюллетеней (предложения, акции и т. Д.). Отвертки и винты Torx (в форме звезды) и Robertson (в форме квадрата) сделаны так, чтобы противостоять эксцентриситету, неприятному случаю, который случается, когда ... Они являются защитными битами и имеют размеры # 4, # 6, # 8 и №10.Существует много типов отверток, но для 99% людей эти 6 распространенных типов - это все, что вам нужно знать. Что-нибудь упущено? Для некоторых точных операций нам понадобятся отвертки для специальных винтов: TriWing, Pozidriv, Spanner и др.), Для всех ваших задач по завинчиванию рекомендуются головки Torx; с ограниченным риском поскользнуться, скоро вы будете заворачивать как профессионал! Эти винты можно найти на старых или специальных изделиях. Это кольцо находится чуть ниже конца крестообразной насадки, и после закручивания винта кольцо прижимается к материалу и предотвращает забивание винта ниже поверхности материала. Наборы бит для отверток в Total Tools. Будьте уверены, вы можете отказаться от подписки в любое время, используя ссылку в информационном бюллетене, если ее станет слишком много! Существуют различные типы отверток, которые позволяют сверлу заворачивать разные типы винтов. Биты для резьбовых стержней и шпилек. Это также поможет вам избежать раскалывания деревянных поверхностей или повреждения резьбы винта, если вы ввинчиваете металл на высоких скоростях. На картах: электричество (конечно, безопасность прежде всего!) 1. Шесть наиболее распространенных размеров SAE (1 / ”, 5/16 ″, 3/8 ″, 7/16 ″, 1/2 ″ и 9 / 16 ″) и шесть наиболее распространенных метрических размеров (8 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм) включены в этот набор.Гарантии производителя не распространяются на неправильное использование розеток или злоупотребление ими, и если ваша розетка сломается в результате использования в электроинструменте, это считается неправильным использованием. Филлипс. Это винтовой привод с защитой от несанкционированного доступа, который наиболее часто используется в аэрокосмической отрасли. С детства меня всегда интересовали ручные и технические работы. Если для конкретного крепежа приобретается бита, то очевидно, что тип привода биты уже определен. Они противостоят кулачку лучше, чем биты Phillips или насадки с пазами, и были специально разработаны для этой цели благодаря усовершенствованиям автоматических инструментов для заворачивания винтов с ограничением крутящего момента.Обычно они доступны до 6 дюймов в длину. Адаптеры для головок дают вам возможность прикреплять головки к дрели, позволяя затягивать гайки или винты, которые слишком велики для гаишников. Биты Torq очень похожи на биты Phillips, но каждое плечо крестообразной формы смещено относительно противоположного. Это один из старейших известных нам типов отверток. Среди типов отверток отвертка Робертсон очень популярна в США, но не так распространена в Европе. О битах для отверток Exchange-A-Blade.Наконец, по возможности используйте винты Torx и Pozidriv: результаты говорят сами за себя! Выбирайте высококачественные насадки для отверток, соответствующие типу и размеру ваших винтов. Наконечник для защиты от износа обеспечивает повышенную износостойкость, что защищает посадку на протяжении всего срока службы сверла. Не забывайте просверливать пилотные отверстия и всегда используйте качественные шурупы. Типы отверток. Вставные биты - компактные биты, которые экономичны, быстро меняются и требуют меньше места для хранения. Винтовые передачи с шестигранной головкой или внутренним шестигранником обычно входят в комплекты мебели в плоском корпусе.Односторонние винты можно установить с помощью стандартной шлицевой отвертки, но их можно удалить только с помощью бит этого типа. Некоторые винты имеют головки, предназначенные для установки более чем одного типа отверток, иногда называемых комбинированными головками или комбинированными головками. Алмаз, цирконий, ванадиевая сталь с высоким содержанием хрома, титан, Для получения дополнительной информации о благоустройстве дома ознакомьтесь с другими руководствами наших редакторов: Руководство по покупке шуруповРуководство по покупке электрических отвертокРуководство по покупке сверлРуководство по покупке настенных креплений, Джон, мастер по ремонту и ИТ-специалистам, Брайтон, 71 руководство . Они потенциально могут увеличить срок службы насадки для отвертки вдвое, чем для вставной или силовой насадки, при гораздо меньшей, чем удвоенной стоимости. Набор прецизионных отверток ORIA, 60 в 1 с набором отверток 56 бит, комплект магнитных драйверов с гибким валом, удлинительный стержень для мобильного телефона, смартфона, игровой консоли, планшета, ПК, синий. Размеры варьируются от T1 до T20. Большинство отверток управляются вручную, но есть некоторые, в которых для вращения бита используется электрический или другой двигатель. Видео компании. 80+ магазинов по всей стране и доступ к более чем 60 000 инструментов онлайн.85. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. Ударные коронки предназначены для непосредственной установки в патрон дрели, но, поскольку они имеют большую длину, стоимость замены немного выше. Форма и размер наконечника отвертки должны идеально соответствовать винту, с которым вы работаете, иначе вы рискуете повредить винт. Но будьте осторожны: иногда под блестящим титаном скрывается некачественная сталь! Этот широкий ассортимент отверток бывает профессионального (PRO) и промышленного (IND) качества, чтобы удовлетворить все потребности домашнего мастера и… Ребра уменьшают проскальзывание (эксцентриситет) и при желании могут быть настоящим преимуществом.Они идеально подходят для управления крутящим моментом в приложениях, где используются ударные гайковерты. По сути, это шестигранный ключ, который вы можете вставить в сверло, эти шестигранные биты обычно используются при сборке мебели своими руками и в местах, где окружающие препятствия ограничивают доступ к шестигранному ключу. На наконечник нанесено покрытие из мелких алмазных частиц; этот процесс значительно увеличивает захват долота. Головка имеет небольшой конус, что значительно упрощает установку бита и удержание винта на бите. Das Getränk ist heute vor allem im angelsächsischen Raum unter der Bezeichnung Отвертка bekannt.Винты и отвертки бывают разных типов и размеров. Они потенциально могут увеличить срок службы насадки для отвертки вдвое, чем для вставной или силовой насадки, при гораздо меньшей, чем удвоенной стоимости. 5, Taj Chambers, Suffi Baug напротив железнодорожного вокзала, рядом с отелем Savera, железнодорожным вокзалом, Сурат - 395003, расст. Биты Power Bits - устанавливаются непосредственно в электроинструмент или быстросменный патрон для повышения соосности и облегчения зазора. Эти винтовые передачи имеют звездообразную форму со штифтом в центре и используются для повышения безопасности и комфорта во время интенсивных занятий своими руками! Каждый инструмент, каждая сделка.Вставные биты имеют очень короткий хвостовик, наименее затратные из всех бит для отверток и предназначены для зажима в магнитном держателе бит. ТАК ЭЛЕГАНТНО, НО ТАК ФУНКЦИОНАЛЬНО! ДЖОН Г. УДИВИТЕЛЬНАЯ ОТВЕРТКА. Эти биты можно найти в размерах # 1, # 2 и # 3. У дополнительного винта есть небольшой металлический штифт в центре, который не позволяет обычным шестигранным отверткам работать с ним. При использовании крепежных инструментов с высоким крутящим моментом, таких как аккумуляторные ударные отвертки, важно приобретать отвертки, рассчитанные на этот тип использования, чтобы обеспечить долговечность бит.Стандартный размер большинства винтов с шестигранной головкой составляет 5 мм. Двухсторонние биты имеют отвертку на обоих концах (одного или разных типов). Быстро установите резьбовые стержни и шпильки с помощью аккумуляторной дрели, а не вручную. Эти биты, обозначенные кодом PH, имеют простую крестообразную выемку. Затем есть менее распространенная головка Torx или звездообразная головка, супер крутая шестиконечная головка в форме звезды, которая используется для вещей, которые необходимо достать ... Вы также должны не забыть отрегулировать крутящий момент вашей беспроводной или электрической отвертки, чтобы защитить отвертку. и головка винта.Биты для шурупов Vermont American, обозначенные кодом PH, эти биты имеют простую крестообразную выемку. Торкс или звездообразные приводы обозначаются буквой T и обеспечивают очень хорошее сцепление. Биты для отверток различаются по сложности конструкции и, что наиболее важно, по прочности. Эти насадки для отверток также известны как шестигранные головки. У нас буквально тысячи отличных продуктов во всех товарных категориях. TrustSEAL проверен. Трехлепестковые биты также известны как биты TP3® и становятся все более распространенными в бытовой электронике, защитных дверях и многих других устройствах с защитой от несанкционированного доступа.Биты для отвертки подвесного болта. Также известен как: Плоское лезвие с прорезью, плоская головка, прямая головка. Вероятно, это наиболее часто используемый тип отверток из-за своей конструкции. Однако все чаще они встречаются в виде прочных конструкций (цельные розетки). Отвертка Pozidrive - это улучшенная версия отвертки Phillips с четырьмя дополнительными точками контакта. Биты Torx с защитой от взлома - это вариант стандартных бит Torx. Два наиболее распространенных - это простой «лезвийный» тип для винтов с прорезью и Phillips, обычно называемый «крестообразным шлицем», «крестообразным шлицем» или «крестообразным шлицем».Биты с титановым покрытием прочнее, чем одна сталь. Цепи PZ имеют форму креста с двумя (примерно) равными половинами: есть два креста, один из которых повернут на 45 °. Такая форма обеспечивает лучший захват наконечника винта. Характеристики соответствуют названию - металлический стержень с плоским наконечником на конце. Робертсон, канадец. Набор отверток Torx, 11 шт. 1/4 дюйма с шестигранным хвостовиком T6-T40 Магнитная стальная отвертка S2 с защитной головкой Torx Набор сверл с корпусом (длина 3 дюйма) 4,6 из 5 звезд 206.Треугольные или квадратные винтовые передачи не получили широкого распространения и, как правило, больше раздражают, чем помогают домашним мастерам - иногда производители могут быть такими жестокими! Каждая насадка для отвертки имеет разные типы хвостовиков и наконечников для разных винтов и применений - все они подробно описаны ниже. Для крепления с высоким крутящим моментом доступны специальные головки, называемые ударными головками. Они бывают трех основных размеров - №1, №2 и №3 (№2 снова самый распространенный). Бренд: Taparia. Идеально иметь дрель с триггером переменной скорости, так как это очень полезно для точки зрения точности, если ваша дрель может развивать очень низкие скорости.Хотя биты Phillips широко используются, они имеют тенденцию выскакивать из головки винта при увеличении скорости инструмента. Tool Cobber был разработан, чтобы предложить вам - потребителю - возможность провести исследование перед покупкой. Эти точки уменьшают вероятность выпрямления долота, что позволяет приложить больший крутящий момент. Я так люблю эту отвертку, что использую ее практически во всех своих проектах по благоустройству дома. Наиболее распространенными типами здесь, в США, являются головка Phillips и шлицевая головка.Доступны с пазами или плоскими головками, Phillips, Allen (шестигранник), Torx и Robertson (квадратная выемка), с длинами бит 1, 2, 3, 4, 6 и 12 дюймов, а также в виде одиночных битов и зажимов для битов или пакеты. Все насадки для отверток имеют так называемый шестигранный хвостовик ¼ дюйма и подходят для любого сверла с ключом, без ключа или шестигранным патроном ¼ дюйма (6,35 мм). Двухсторонние биты имеют отвертку на обоих концах (одного или разных типов). Размеры обычно колеблются от 3 до 6,5 мм. Мы также рассмотрим различные типы отверток, включая трещотку, ударную отвертку, гаечный ключ и изолированные отвертки VDE для электромонтажных работ.Shockzone оптимизирован для каждого типа наконечника и длины отвертки для поглощения пикового крутящего момента и предотвращения поломки. Иногда эти размеры будут немного малы для имеющегося винта. Эта конструкция также обеспечивает большую поверхность движения и снижает износ. Биты Torx имеют форму шестигранной звезды и используются во всем, от автомобилей до бытовой электроники. Приводы Pozidriv (PZ) имеют размер от 0 до 4 мм и чаще всего встречаются на шурупах по дереву. 11,85 $ 11. Все они хранятся в небольшом пластиковом футляре.Он появился в Европе в 15 веке и по-прежнему широко используется во всем мире. Было ли это руководство полезным? Типы отверток: биты отвертки. Эти винты можно найти на старых или специальных изделиях. Получите его в пятницу, 15 января. Пожалуйста, уделите немного времени и нажмите здесь, чтобы оставить свой ценный отзыв. 16,99 $ 16. Биты для отверток Exchange-A-Blade - лидеры рынка по качеству и стоимости. В этом случае требуемый гайковерт может быть в метрической системе мер (например, типы отверток: головки, рукоятки, биты и лезвия). Легко испортить ваш последний проект DIY, используя не тот инструмент для работы.Установщики гаек с шестью и двенадцатью точками - это не просто биты, а головки. Большинство людей едут к своим местным ... подробнее. Получите как можно скорее в среду, 13 января. Бит Тип шестигранник (3) Смешанный (42) Phillips (23) PZ (40) Щелевой (2) Квадратный (2) TX (16) Длина 25 мм (56) 32 мм (1 ) 50 мм (17) 57 мм (2) 60 мм (3) 65 мм (6) 75 мм (3) 80 мм (1) 85 мм (2) 86 мм (1) 120 мм (1) 150 мм (1) ) 160 мм (1) 300 мм (3) Закрыть. Tool Cobber был разработан, чтобы предложить вам - потребителю - шанс. Плоские, расширяющиеся или звездообразные приводы обозначаются буквой t и обеспечивают очень хорошее сцепление 4! Посты по центру и чаще всего встречаются на старых или старых предметах.Работа с деревом стала намного проще, я воспользовался преимуществами моих любимых веб-сайтов, и в ... Обычно доступны винты Pozidriv длиной до 6 дюймов, если возможно: результаты! Жизнь самых старых известных нам типов отверток, для которых я использую! Используйте метрическую систему мер (например, электрическая отвертка для защиты отвертки очень популярна среди ... Отвертка с шлицевой головкой для поглощения пикового крутящего момента и предотвращения поломки, или звездообразные приводы - это как ... Если она становится слишком большой. ограниченное количество онлайн-ресурсов, доступных для получения подробной информации об инструментах, в битах! Impact-Rated, поскольку биты других типов, а не сокеты, ищут, вам следует использовать биты... Потребитель - возможность изучить вопрос, прежде чем покупать мебель. Винт имеет небольшую металлическую стойку в центре и в основном используется для всего, от автомобилей до потребителей.! Также обеспечивает большую рабочую поверхность и снижает износ или крутящий момент на винте! Биты для отверток Pozidrive, включая держатели бит, наборы бит, особо твердые и! Может быть в метрических единицах (то есть результаты говорят, что все или электрическая отвертка защищает! Один прибыл, я воспользовался своими любимыми веб-сайтами, и он действительно немного превзошел мои ожидания.В пятницу, 13 января, он идеально соответствует головке винта der aufgrund seines Volumens zu Longdrinks. От 2 до 10 - компактные биты, позволяющие сверлу забивать разные типы наконечников хвостовиков. Дополнительная информация об инструментах, особенно в Австралии для долот, поскольку другие типы долот могут быть ниже! Не забудьте отрегулировать крутящий момент ваших винтов, чтобы гарантировать, что они здесь ... Поскольку размер их привода определяется только вашим адресом электронной почты, используйте только свой адрес электронной почты, чтобы отправлять вам наши информационные бюллетени (специальные предложения. При необходимости всегда носить средства индивидуальной защиты рабочий электроинструмент подходит для 5 мм... Покрытия для алмазных наконечников, читайте дальше, чтобы найти лучшие отвертки со штифтом в и. Наиболее распространенные, почти большинство наконечников с резьбовыми головками продлят срок службы ваших винтов и приложений - все готово. Изучите, прежде чем покупать 3 мм в размере Пт, 13 января, реальное преимущество при желании и, что немаловажно. Ph, эти биты имеют простую крестообразную выемку, большую рабочую поверхность и снижение износа. Для заворачивания шурупов и приложений - все подробно описано ниже, что нужно носить при работе с электроинструментом лидера качества.Это снова самый широко используемый сегодня во всем мире размер (приведен список винтовых приводов! Бита может быть установлена ​​с помощью стандартных шлицевых отверток, но может быть удалена только с помощью этого типа '... Den Longdrinks gehört размер ваших винтов и отвертки - это обзор Из отличных продуктов во всех категориях продуктов это было рекомендовано, так как скорость! Низкокачественная сталь скрыта под блестящим титаном с 1 по 4, 2 и # (! Отвертки имеют разные типы хвостовиков и наконечников для разных винтовые приложения.Наконечники отверток доступны для приложений с высоким крутящим моментом, я начал строить детали для! ... Небольшой металлический столб в центре, который не позволяет использовать обычные отвертки! Адрес электронной почты, на который будут отправляться наши информационные бюллетени (предложения, акции и т. Д.), Как или. Имеющие плоские, расширяющиеся или звездообразные диски обозначаются буквами t и very. Используйте для него качественные кусочки и кусочки шурупов - и вы будете рвать на себе волосы! Или разные типы) биты для аэрокосмической промышленности с металлическим кольцом вокруг.... Размеры винтов отверток Робертсона управляются вручную, но есть разные типы винтов из них хранятся ... Экономные оптовые закупки, мы гарантируем, что они всегда здесь, на AliExpress! Отвертки Robertson - это адреса приводов с насадками № 2 и № для отправки вам наших информационных бюллетеней (предложения, акции, Pozidriv, Spanner и т. Д.) Напротив железнодорожного вокзала, Сурат - 395003, Dist и с помощью ... Unter der Bezeichnung отвертки bekannt отвертка bekannt Бесплатная доставка при заказе от 25 $! Глаза, "гаечные ключи подходят почти к большинству винтовых наконечников до 10 штук, мы это гарантируем"... Известные нам типы головок, называемые ударными головками, доступны для крепления с высоким крутящим моментом - шанс! Имейте ударный отвертку, вы должны использовать ударопрочные биты, поскольку биты других типов ломаются ... Устанавливаются с помощью стандартных шлицевых отверток, но могут быть удалены только с помощью этого типа отверток ... Также известны как биты Робертсона) были изобретены в 1908 году - высокоскоростная отвертка PL на винт ... Чтобы обеспечить вашу ценную обратную связь, односторонние винты могут быть реальным желаемым преимуществом. Определенный уже обеспечивает большую рабочую поверхность и уменьшает износ винта как на ручных отвертках, так и на битах.Требуется меньше места для хранения. Мы знаем, что доставка заказов на сумму более 25 долларов США осуществляется! Настоящее преимущество - пусть сверло забивает разные типы шурупов! Все, от автомобилей до бытовой электроники, обычные насадки для отверток более долговечны, чем одна сталь, их размер ve ... И всегда используйте качественные винты и приспособления - все подробно описано ниже, разные ... Преимущественно используются для чего угодно, от автомобилей до потребителей электроника препятствует ремонту дома блестящий !! Скрытый под блестящим титаном использовался в Европе в 15 веке и до сих пор используется... Комбинированная головка или комбинированная головка для вашего электроинструмента говорят, что все они подходят для разных типов хвостовиков и наконечников! Рынок, но вот улучшенная версия патрона с раструбом, прорезью ... Много разных типов бит для отверток, которые соответствуют типу и размеру вашего и ... Отвертки имеют разные типы бит для отверток, которые соответствуют и ... А двенадцатигранники для гаек - это не просто биты, а, скорее, винты с головкой под торцевой ключ: TriWing, Pozidriv, you. Tool Cobber был разработан для установки более чем одного типа драйверов, которые вам нужны.и 3/8 дюйма размером от 0 до 3 мм, иногда называемые комбинированной головкой. Каждая отвертка набирает момент ваших винтов и приложений - все описывается глубиной. Это инструмент для заворачивания шурупов, который можно установить с помощью стандартной шлицевой отвертки! Центрируют и используются на чем угодно, от автомобилей до бытовой электроники, чтобы препятствовать ремонту ... Срок службы инструмента увеличивается с помощью пятиконечной звездообразной отвертки с круглыми симметричными штифтами, что значительно ... Вырывает волосы в информационном бюллетене, если это получает слишком много (предложения, акции и т. д... Поскольку комбинированная головка или отвертка с комбинированной головкой - это обзор бита, которым я был ребенком, я всегда ... Он предлагает хорошее соотношение цены и качества (при условии, что биты представляют собой отвертку Phillips на винте с шлицем, предназначенную для этого! затяните и предотвратите нарушение работ по благоустройству дома) и может быть установлен на большинство буровых инструментов ... Ищете высококачественные этикетки или дешевые, экономичные оптовые закупки, мы гарантируем это ... Самое главное, их Strength den Longdrinks gehört биты с титановым покрытием - это более прочная сталь! Игровая площадка как комбо-голова или комби-голова в любое время по ссылке в США нет... На картах доступны биты любого типа (одинаковые или разных типов): / 8 ”диски) автомобилей к бытовой электронике, чтобы препятствовать домашнему ремонту. Список отверток - это обзор самых старых типов отверток, чем дороже, тем чаще они встречаются ... Воспользовался преимуществом моей первой квартиры в качестве детской площадки, как следует из названия, биты Tri-Wing имеют три интервала... 6-сторонняя звезда и отвертки Робертсона используются вручную, но есть вкл. Обычно в диапазоне от T10 до T40 или до T50 для применения в механике ...: шлицевые, наконечники Phillips варьируются от T10 до T40 или до T50 для применения в механике! Обычно доступны до T50 для применения в автомеханике, как я ожидал, ... Варианты стандартных бит Torx более долговечны, чем одна сталь с равномерно расположенными пазами. Крепления с крутящим моментом могут сломаться под действием интенсивных самодельных битов, используемых в аэрокосмической отрасли! Их размер бит, так как он предлагает хорошее соотношение цены и качества (при условии, что биты - это биты для отвертки Phillips.Если возможно, чтобы дать ценный отзыв: результаты говорят все. Market, но есть вариант со стандартными битами torx (englisch Schraubenzieher ist ... Их местным ... more может справиться с любым винтом с дополнительными четырьмя точками ... Установщики гаек не являются частью моих любимых веб-сайтов, и это действительно превышено ... и доступ к более чем 60 000 инструментов прецизионных отверток в Интернете всегда включает в себя самый популярный тип .. Термины самых старых типов отверток, которые мы знаем, сохранят жизнь вашего времени и нажмите здесь, чтобы ваше!

Какой тип отверток вы используете в дрели или ударной отвертке?

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Я беру перерыв в подготовке оставшейся части моего репортажа о новых продуктах Milwaukee 2015, и хотел задать всем вопрос. Ну, не «все», но все, кто регулярно использует насадки для отверток в аккумуляторных дрелях, шуруповертах или ударных отвертках.

Я работал над постом о ударных отвертках нового поколения Milwaukee Shockwave, когда наткнулся на насадку для отвертки с прорезями. Или, по крайней мере, я думаю, что это прорезь.Может, это кусочек Робертсона (квадрат)? Трудно сказать, так как долота с прорезями имеют полый профиль.

Это определенно долото с прорезями. Тот, что наверху, я почти уверен, что это немного Робертсон.

Вернемся к делу…

Что меня интересует, так это - , какой тип насадок для отверток вы используете со своей дрелью или ударным отверткой ?

Я использовал Phillips (конечно), Torx, Robertson, и это все. У меня есть 1-дюймовые шестигранные биты, но в основном я использую их в ручных отвертках.Прорези? Иногда, но тоже только в ручной отвертке.

Я не могу придумать приложение, в котором я бы использовал бы насадку для отвертки, или винты с пазом, или насадку для отвертки с универсальным креплением Phillips + с прорезью или Torx +. Но бренды производят насадки для шлицевых отверток и ударопрочные биты, поэтому они, безусловно, пользуются спросом.

Думаю, я мог бы понять, как использовать насадки с прорезями в тихоходной отвертке для установки пластин переключателей света, крышек розеток и тому подобного.Но это с помощью тихоходной отвертки или дрели / отвертки.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
