Как отремонтировать зарядное устройство для шуруповерта: Ремонт зарядного устройства для шуруповерта

Содержание

схема, сборка, разборка и ремонт

Аккумуляторный шуруповерт является альтернативой обычной отвёртке при выполнении как небольших задач, так и крупных ремонтных проектов в доме. Инструмент доступен по цене, им легко пользоваться, а особым преимуществом является отсутствие провода, обычного для электроинструментов. Для периодической подзарядки аккумуляторов используется зарядное устройство для шуруповерта.

Преимущества аккумуляторных инструментов

Сегодня существует множество приспособлений, которые успешно справляются с монтажными работами, использующих крепёж: отвёртки, дрели, сверлильные станки, многие из них имеют зарядное устройство для шуруповерта.

Маленькие, лёгкие, мобильные и автономные шуруповёрты обладают преимуществами:

Удобная, легко удерживаемая форма ручки облегчает работу при высокой скорости.
Экономичность. Многие модели поставляются с полезными опциями и приспособлениями, такими как универсальные биты и насадки, которые легкозаменяемые, что даёт больше возможностей при работе.
Энергосберегающая конструкция, экономит энергию и увеличивает межзарядный период.
Повышенная эффективность, инструмент позволяет быстро и точно закручивать крепёж в труднодоступных местах.
Высокая универсальность. Переменная скорость оборота, прямой и обратный ход.
Гибкость применения, трехрежимный диапазон работ.
Хорошая ремонтоспособность, наличие на рынке достаточного количества запасных деталей.

Устройство беспроводных источников питания

Зарядники аккумуляторных батарей преобразуют переменный ток 220 В от сети в постоянный ток. Для выполнения своих функций зарядное устройство имеет трансформатор и специальную печатную плату. Батареи производят ток благодаря химической реакции между двумя электродами и электролитом. Напряжение находится в диапазоне от 1,2 до 24 В или более, в зависимости от типа аккумулятора и силы тока.

Многие беспроводные устройства питаются от перезаряжаемой никель — кадмиевой (nicad) батареи или аккумуляторной батареи, состоящей из 20 ячеек. Каждая ячейка обеспечивает постоянный ток около 1,2 В. Пакеты встраиваются непосредственно в инструмент и имеют защёлкивающиеся зажимы.

Ряд аккумуляторов имеют постоянные встроенные батареи, которые невозможно удалить и они заряжаются в блоке.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания. Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.
Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге. Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

Питание включено на выходе и розетка не подключена к сети.
Проверить электрический шнур и заменить его, если он неисправен.
Опробовать блок питания и выполнить ремонт.
Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

Напряжение постоянного тока.
Автоматическое отключение при полной зарядке.
Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
Полностью настраиваемый режим согласно спецификациям батареи.
Низкая себестоимость.
Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
Светодиодные индикаторы для контроля состояния отсечки и зарядки.
Подходит для гаражей и домашнего использования.

Это многоцелевое приспособление представляет собой источник постоянного напряжения на 5 ампер, однако, для зарядки меньшего тока может потребоваться дополнительная цепь постоянного тока между входным источником питания.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

Резисторы.
Конденсаторы.
Симистры.
Стабилитроны.
Редуктор.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

Мультиметр.
Отвёртка.
Очиститель электрических контактов.
Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

Отсоединить инструмент от электрической розетки.
Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Диагностика состояния электроинструмента

Горячие поверхности беспроводной отвёртки и батареи свидетельствуют о перегреве инструмента. Перегрев — это процесс, который может произойти в двух случаях. С одной стороны, шуруповёрт имеет внутренний дефект, а с другой стороны, возможно, что он используется неправильно. Для этого перед ремонтом нужно провести проверку:

Вначале испытать источники тока — электрическую розетку. Есть 3 способа проверки. Сначала подключите к нему другое устройство и посмотрите, работает ли он правильно. И также можно подключить проверяемый инструмент к другой розетке и посмотреть, заряжается ли аккумулятор. Наконец, проверьте индикаторы на нём, например, свет или звук, чтобы убедиться, что он получает электричество.
Работоспособность аккумулятора. Иногда причина может быть не в нём, а в какой-то отдельной элементарной батареи. Это можно определить двумя способами. Попытайтесь подключить аккумулятор в другой зарядке и посмотреть, будет ли он заряжаться. Можно попробовать заменить проблемный элемент в батареи.
Проверить зарядник и определить, есть ли какие-либо видимые повреждённые части. Нужно обратить внимание на контакты, которые соединяются с выходами. Убедитесь, что они не согнуты и не сломаны.
Проверить металлические детали на наличие коррозии или ржавчины, что является признаком влаги. Если детали контактировали с жидкостью, возможно, в нём возникло короткое замыкание, которая не позволяет включать аккумулятор.
Используйте для ремонта зарядных устройств аккумуляторов вольтметр, подсоединявшись к нему. Коснитесь контактов устройства с помощью зондов и убедитесь, что есть показания. Если они отсутствуют, переключите зонды и повторите попытку. Если показания по-прежнему отсутствуют, аккумулятор не рабочий и нуждается в замене.
Выполнить очистку небольшим количеством спирта и ватным тампоном. Удалить коррозию с помощью тонкой наждачной бумаги. Прежде чем подавать контрольное напряжение на прибор нужно удостовериться, что спирт высох и электрические части не имеют влажной поверхности.

Шуруповерты производит большое количество фирм, особенно популярны инструменты фирм Интерскол, Bosch, Макита. Обычно они чрезвычайно прочны и надёжны, тем не менее отдельные части могут изнашиваться. Например, когда при нажиме на курок дрель не работает. Такая поломка говорит о том, что не действует триггер (кнопка). Замена триггера — довольно простая операция. Перед началом ремонта аккумулятор должен быть удалён, чтобы предупредить получение травмы при включении спускового механизма двигателя. Порядок проведения замены регулятора на примере зарядного устройства для шуруповерта Бош:

Удалить аккумулятор перед началом работы со сверлом. Отключить два освобождающих зажима по бокам аккумулятора и вынуть батарею. После извлечения аккумуляторной батареи 12,0 В положите её в безопасное место вдали от рабочей зоны. Установите оборудование на чистую ровную поверхность винтовыми отверстиями вверх.
Найти винт, который соединяет две половины наружного корпуса на заднем крае вала батареи. Используйте угловой пинцет для его удаления.
Поместите пинцет в паз на внутренней стороне зажима. Используйте другую руку, чтобы плотно прикрепить дрель и потянуть вверх до тех пор, пока зажим не отсоединится.
Найдите восемь винтов 5,5 мм, расположенных на обращённой вверх стороне свёрла.
Удалите каждый винт с помощью отвёртки T8, сложив их в безопасном месте. После освобождения всех винтов освободите корпус, чтобы открыть двигатель и вынуть его.
Поместить палец под металлическую вкладку и осторожно поднять её и освободить спусковой механизм. Аккуратно возьмите узел триггера и осторожно потяните вверх.
Отсоединить два провода, соединяющих двигатель с триггером, используя пару плоскогубцев.
Починить неисправный триггер.

Другой вид ремонта шуруповёрту Бош, например, или от другого известного производителя требуется намного реже и его лучше доверить сервисному центру.

Аккумуляторные шуруповёрты в наши дни достаточно надёжны, поэтому на самом деле трудно найти случаи поломок модели с напряжением 18 В. Литий-ионные аккумуляторы имеют отличное время автономной работы и низкие скорости саморазряда, благодаря чему инструменты, оснащеные ими, постоянно находят применение в домашнем хозяйстве.

Оцените статью: Поделитесь с друзьями!

Ремонт зарядки шуруповерта своими руками (фото+схема) | Своими руками

В кладовке пылился шуруповерт модели Skil 2301 (китайского производства). Работал он плохо -разряжался в течении 5-10 мин. наконец решил его починить – и вот что получилось.

Зарядка подвела

Проверил аккумуляторы с помощью тестора — они оказались исправны. Причина была в зарядном устройстве. Заявленной мощности в 400 мА на блок питания не хватало: экономия производителя на меди в трансформаторе не давала произойти полной зарядке (см. рис. 1 на стр. 18).

Читайте также: Как отремонтировать шуруповерт своими руками

Решил сделать зарядное устройство на специализированной микросхеме (МС), которая бы контролировала заряд. Выбор пал на МАХ 713 — доступно и недорого. В аккумуляторном блоке находятся 10 зарядных емкостей по 1.2 В, 1200 мА. Прочитав номенклатуру на микросхему, пришел к почти типичному схемному решению, подходящему для меня:

Входное напряжение — 21,5 В.
10 аккумуляторов (фото 1).
Зарядный ток — 0,5 А.
Время отключения таймера—180 мин.

Помог токовый регулятор

В МС очень нежный узел, есть собственное питание, поэтому нежелательно, чтобы ток превышал 10 мА. В противном случае МС выходит из строя и повреждается внутренний блок питания микросхемы. Чтобы усилить схему, ввел простой токовый регулятор на LM 317.

На заметку
VT2 транзистор многие не ставят, но производитель рекомендует его в случае, когда входное напряжение превышает 15 В (рис. 2).

Катушку индуктивности можно и купить, но я намотал сам (фото 2). Ее ток составляет не менее 1,5 А. Размеры катушки L1 — N 48 23x14x10 мм, где da (внешний) = 23 мм, di (внутренний) = 14 мм, h (толщина кольца) = 10 мм.

Намотал 60 витков ПЭЛ d 0,6 мм (рис. 3).

Самое сложное было — разместить всю схему в коробочку родной зарядки устройства (фото 3-6).

После сборки провел испытание — аккумуляторы заряжались 2 часа 40 мин. при силе тока 500 мА, быстрый заряд автоматически отключился. Из этого следует, что микросхему рассчитал правильно, устройство работает исправно.

Кстати
Подобным образом на базе этой микросхемы можно для любой зарядки создать данное устройство, изменяя схему.

Ссылка по теме: Аккумулятор для шуруповерта – подключаем обычный

Самостоятельный ремонт зарядного устройства шуруповерта: фото

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Ремонт зарядного устройства шуруповёрта своими руками – мастер класс с пошаговыми фото

Отказ зарядного устройства аккумуляторов шуруповёрта – явление неприятное, особенно тогда, когда это проявляется в процессе работы. Однако нередко причиной отказа становится какая-нибудь мелочь, и такой ремонт вполне можно произвести своими руками. ..

	Как отремонтировать зарядное устройство шуруповерта своими руками – мастер класс с пошаговыми фото Зарядное устройство шуруповёрта “Интерскол” исправно отслужило несколько лет, но в последнее время перестала срабатывать кнопка включения режима заряда, расположенная на правой стороне корпуса.
	В норме при нажатии кнопки зелёный светодиод гаснет и загорается красный – режим заряда включён. По окончании процесса заряда, когда напряжение на выводах аккумулятора достигнет определённого уровня, автоматика выключает режим заряда и вновь загорается зелёный индикатор. В нашем же случае нажатие на кнопку ни к каким переменам не приводит, режим заряда не включается.
	Разобрав корпус, обнаруживаем плату с деталями. Убедившись в исправности токоведущих дорожек, проверяем работу кнопки. Как и ожидалось, при нажатии на кнопку состояние её контактов не изменилось – они остались разомкнутыми.
	Поиски замены оказались успешными наполовину – новая кнопка немного короче.
	Вынимаем цилиндрический толкатель – в его торце есть углубление. Если его чем-нибудь заполнить, то после такой доработки поверхность толкателя сможет контактировать с кнопкой.
	Решение залить эту полость эпоксидным клеем было отклонено – при следующем ремонте удалить его оттуда будет нелегко. Зато миниатюрный конденсатор подошёл идеально – его пришлось лишь немного укоротить.
	Собираем прибор, предварительно удалив остатки канифоли.
	Проверяем ЗУ. При подключении, как и положено, включается зелёный индикатор.
	Нажимаем кнопку – включается режим заряда, загорается красный индикатор. По окончании заряда снова включается зелёный светодиод – ремонт и проверка прибора завершены. смотрите также ремонт автомобильного зарядного устройства ремонт зарядки для телефона своими руками

Ремонт зарядного устройства аккумуляторной дрели (шуруповерта)

Зарядное устройство у аккумуляторных дрелей и шуруповертов выходит из строя довольно часто. Ремонтировать их в мастерских нет смысла. Ремонт будет дороже нового зарядного устройства. А в некоторых случаях и сопоставим с ценой нового шуруповерта. Поэтому опишем в статье элементарную поломку, которую способен устранить любой пользователь при наличии минимума инструмента.

Ремонт зарядного устройства шуруповерта своими руками

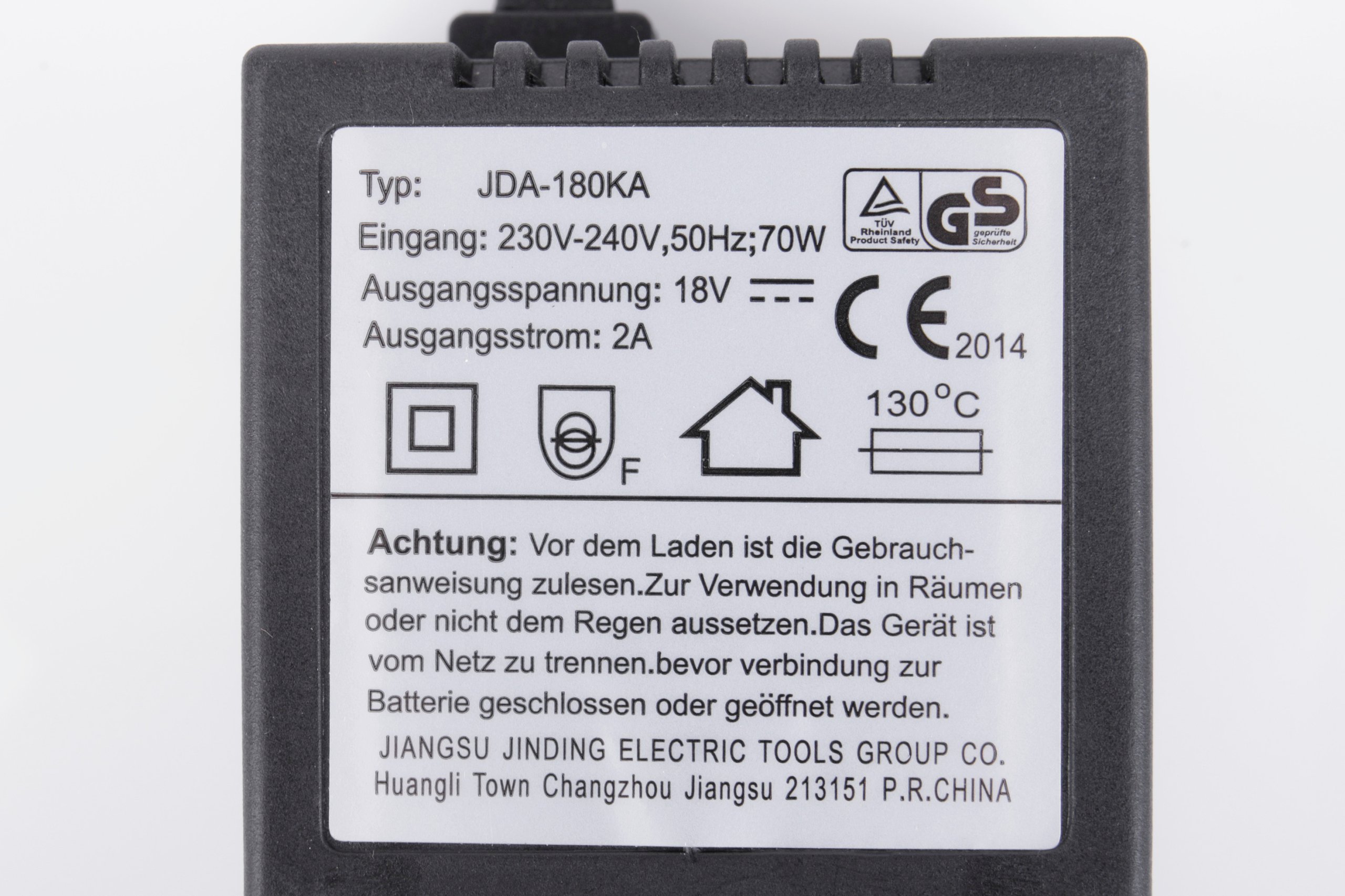

Итак, имеем зарядное устройство. Оно не подает никаких признаков жизни:

Переворачиваем его. Откручиваем все винты:

Снимаем крышку. Видим еще два винта, которыми прикручена плата. Откручиваем и их:

Первым делом проверяем трансформатор. Тестером замеряем напряжение на его выходе:

Напряжения нет, как видно на фото. Прозванием сетевой кабель, чтобы исключить возможность его перелома. Проверяем тестером вторичную и первичную обмотки. Видим, что первичная обмотка в обрыве. Новый трансформатор стоит столько же, сколько и зарядное устройство. Отечественный аналог вдвое дешевле. Но не спешите покупать новую деталь. В импортных трансформаторах в первичной обмотке находится предохранитель. Удалите оболочку. Вот тут стоял предохранитель на 2А:

Отпаиваем его и проверяем. Повезло, он в обрыве. Берем любой подходящий по размеру и току предохранитель:

Припаиваем его на штатное место:

Изолируем его любыми подручными средствами. Удобнее всего использовать термоклей:

Пока не собрано зарядное устройство, проверяем его:

Собираем в обратной последовательности. Контрольная проверка:

Вместо того, чтобы паять предохранитель каждый раз, можно купить разъем под отечественный предохранитель, просверлить в корпусе отверстие и вывести его наружу. Тогда, в будущем, замена будет секундным делом, но ремонт зарядки шуруповёрта займет больше времени. Если устройство вам срочно не понадобится, как в нашем случае, то не торопитесь. Сделайте все один раз и навсегда. Ведь, если предохранитель запаян и снова сгорит, то придется повторить процедуру ремонта с самого начала.

Ремонт зарядника для шуруповерта своими руками

Самое подробное описание: ремонт зарядника для шуруповерта своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы “Интерскол”.

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда – около 60 минут.

Нет видео.

Видео (кликните для воспроизведения).

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки “Пуск” микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки “Пуск” напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012, которым она управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 (

1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки “Пуск” разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых (Ni-Cd) элементов, каждый по 1,2 вольта.

На принципиальной схеме элементы сменного аккумулятора обведены пунктирной линией.

Суммарное напряжение такого составного аккумулятора составляет 14,4 вольт.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD-45 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

При включении в сеть 220V зарядное устройство ни как не проявляет свою работу. Индикаторы (зелёный и красный светодиоды) не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки “Пуск” электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет. По истечении 50 – 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет.

Зарядка завершена.

После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт.

Такой алгоритм работы примитивен и со временем приводит к так называемому “эффекту памяти” у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. Т.е. блок из 12 аккумуляторов нужно разрядить до 12 вольт. В заряднике для шуруповёрта такой режим не реализован.

Вот зарядная характеристика одного Ni-Cd аккумуляторного элемента на 1,2V.

На графике показано, как во время заряда меняется температура элемента (temperature), напряжение на его выводах (voltage) и относительное давление (relative pressure).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу дельта -ΔV. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину – порядка 10mV (для Ni-Cd) и 4mV (для Ni-MH). По этому изменению напряжения контроллер и определяет, зарядился ли элемент.

Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD-45 отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С. Иногда такое происходит раньше того, как сработает таймер на микросхеме HCF4060BE. Такое происходит, когда емкость аккумулятора снизилась из-за “эффекта памяти”. При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством, например, таким, как Turnigy Accucell 6.

Со временем из-за износа и влажности кнопка SK1 “Пуск” начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Нет видео.

Видео (кликните для воспроизведения).

Также может иметь место выход из строя стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE). В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует.

В моей практике был случай, когда стабилитрон пробило, мультиметром он “звонился” как кусок провода. После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на “пробой” можно также, как и обычный диод. О проверке диодов я уже рассказывал.

После ремонта нужно проверить работу устройства. Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться (засветится индикатор “Сеть” (зелёный). Вынимаем АКБ и делаем “контрольный” замер напряжения на её клеммах. АКБ должна быть заряженной.

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Шуруповерт – очень полезный в хозяйстве инструмент. Пожалуй, не перечислить всех ситуаций, когда он может пригодиться, это и сборка мебели, и прикручивание полок и крепление шкафов и многое другое. Работа по закручиванию саморезов, которую лет 20 назад наши отцы делали долго и нудно вручную, при помощи шуруповерта делается за считаные минуты. Поэтому неисправность шуруповерта в нужный момент очень выбивает из колеи. Неисправности, безусловно, могут быть разными, но мы поговорим об одной из самых популярных – зарядка не заряжает наш инструмент. Давайте разберемся, как быть в этом случае и можно ли провести ремонт зарядного устройства шуруповерта самостоятельно.

Проявления этого типа неисправности могут быть достаточно разнообразны. К примеру, зарядка в принципе не заряжает наш инструмент. Или же заряжает, но разряжается он слишком быстро. А иногда зарядное устройство может заряжать шуруповерт не полностью. Эти ситуации мы и рассмотрим.

Итак, у вас есть отличный шуруповерт. Вы его активно используете, но в один не слишком прекрасный момент батарея начинает разряжаться очень быстро. Причина этого чаще всего кроется или в общей изношенности нашей батарейки, или в зарядном, которое неисправно и заряжает ее некачественно. Если с первым случаем все понятно – тут не обойтись без замены батареи, то со вторым мы попробуем разобраться. Причем разбираться лучше сразу на практике, поэтому мы возьмем конкретное зарядное и будем его «лечить».
В нашем случае это зарядка Бош, которая работает с никель-кадмиевым аккумулятором.

Для тех, кто очень озабочен вопросами оригинальности, сразу поясним, что сделано оно в КНР, но при это оно заводского производства и произведено с соблюдением всех необходимых стандартов.

У разъема мы можем увидеть три контакта, два из которых являются силовыми, а один – управляющим.
Наиболее часто мы сталкиваемся со случаем, когда батарея стоит на зарядке, но заряд не идет, хотя батарея не заряжена.

В любом случае проблему можно решить, только разобрав наше устройство. Для этого раскручиваем шурупы крепления и аккуратно снимаем крышку корпуса. Наше зарядное разделено на две части, в одной из них место для трансформатора тока переменного, в другой – для выпрямителя. Там же находятся силовые разъемы и чип управления, как вы сами можете увидеть на нашей иллюстрации.

Для проверки нашего зарядного нужно включить его в розетку и заменить показатель напряжения. Если напряжение присутствует, то вероятней всего вам потребуется ремонт, связанный с контактами устройства.
Работа это достаточно трудоемкая, но вполне реальная. Как мы говорили выше, в зарядном есть силовые контакты, их два, и контакт управляющий. Их нам и предстоит проверить, причем все три. Для этого потребуется некоторая подготовительная работа. Наша задача – снять замеры по напряжению на клеммах каждого контакта в тот момент, когда идет заряд. Для этого нам потребуется инструмент -паяльник и тонкие провода. К контактам нужно припаять эти провода, они нам помогут замерить показатели напряжения, когда зарядное работает.
Чтобы избежать путаницы, советуем выбрать разные цвета проводов для плюса и минуса.

После проведения этих подготовительных работ можно приступить к тестированию зарядки. Для этого мы замеряем мутитиметром значение напряжения в тот момент, когда на клеммы подается электрический заряд.

Что мы видим по результатам замера? Если напряжение «скачет» и не показывает стабильных значений, то это показатель того, что именно здесь причина неисправности. При этом бывает и такое, что при малейшем движении напряжение пропадает вовсе. Вероятней всего эта проблема связана с тем, что клеммы контакта разогнулись, а это означает, что контакт прилегает неплотно и не дает стабильного напряжения, необходимого для нормальной зарядки нашего устройства.

Особенно сильно на качестве зарядки сказывается неисправность управляющего контакта, так как именно он ответственен подачу нормального напряжения на клеммы.

Нестабильность работы контактов нарушает логику зарядки устройства. Что мы можем предпринять в данном случае? Мы не можем замкнуть контакт. Это связано с тем, что батарея включает в себя в качестве составной части устройство терморезистора, который изменяет значение сопротивления, реагируя на изменение температуры в батарее. А это означает, что он выступает в качестве защитного устройства, предохраняющего батарею от того, что она перегреется или слишком перезарядится.

Зная эту особенность аккумулятора, нам следует предпринять следующие действия. Прежде всего нужно подогнуть клеммы. А после этого в период зарядки нужно осуществлять контроль напряжения мультиметром. Мы увидим, что сперва идет нарастание его значения, а потом – снижение. И безусловно, стоит обращать внимание на лампу индикатора заряда на самом устройстве, она сигнализирует идет ли зарядка.

При замере напряжения очень важно обратить внимание на то, с какой скоростью оно нарастает. Если скорость достаточно высокая, то это свидетельствует об исправном состоянии батареи. А вот если напряжение растет очень низкими темпами, то это сигнализирует об износе батареи. На этот сигнал стоит обратить внимание и батарею заменить. Так что, как видите, показатель роста напряжения нужен нам и для оценки степени износа батареи.

Как правило, после проведения указанных выше манипуляций зарядное работает нормально. Только вам может еще понадобиться дополнительная фиксация гнезда зарядки, это можно сделать при помощи изоленты.
Как видите, ремонт зарядного устройства шуруповерта своими руками — достаточно кропотливый, но вполне реальный процесс. Так что не спешите выбрасывать неисправную зарядку, а попробуйте разобраться в причинах поломки и устранить их. И ваш «шурик» снова будет служить верой и правдой!

Входное напряжение — 21,5 В.
10 аккумуляторов (фото 1).
Зарядный ток — 0,5 А.
Время отключения таймера—180 мин.

VT2 транзистор многие не ставят, но производитель рекомендует его в случае, когда входное напряжение превышает 15 В (рис. 2).

Намотал 60 витков ПЭЛ d 0,6 мм (рис. 3).

Самое сложное было — разместить всю схему в коробочку родной зарядки устройства (фото 3-6).

Подобным образом на базе этой микросхемы можно для любой зарядки создать данное устройство, изменяя схему.

Часто родное зарядное устройство, входящее в комплект шуруповерта, работает медленно, долго заряжая аккумулятор. Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Несмотря на то, что в комплект входит обычно два аккумулятора (один установлен в рукоятку инструмента и в работе, а другой подключен к зарядному устройству и находится в процессе зарядки), часто владельцы не могут приспособиться к рабочему циклу аккумуляторов. Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее.

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными. Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Номинальное напряжение Ni-Cd ячейки 1.2 В. Никель-кадмиевый аккумулятор заряжается током от 0.1 до 1.0 номинальной емкости. Это означает, что аккумулятор емкостью 5 амперчасов можно заряжать током от 0.5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо знаком всем людям, держащим в руках шуруповерт, ведь практически каждый их них еще и автолюбитель. Номинальное напряжение ячейки Pb-PbO2 составляет 2.0 В, а ток зарядки свинцового сернокислотного аккумулятора всегда 0. 1 C (доля тока от номинальной емкости, см. выше).

Литий-ионная ячейка имеет номинальное напряжение 3.3 В. Ток заряда литий-ионного аккумулятора, 0.1 C. При комнатной температуре этот ток можно плавно повышать до 1.0 С – это быстрый заряд. Однако, это годится только для тех батарей, которые не были переразряжены. При заряде литий-ионных батарей следует точно соблюдать напряжение. Заряд производится до 4.2 В точно. Превышение резко снижает срок службы, понижение – уменьшает емкость. При зарядке следует следить за температурой. Теплый аккумулятор следует либо ограничить током до 0.1 С, либо отключить до остывания.

ВНИМАНИЕ! При перегреве литий-ионного аккумулятора при зарядке свыше 60 градусов Цельсия возможен его взрыв и возгорание! Не следует слишком полагаться на встроенную электронику безопасности (контроллер заряда).

При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

Напряжение заряда следует контролировать мультиметром или схемой с компаратором напряжения, настроенным точно на применяемую батарею. Но для “электронщиков начального уровня” реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных. Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт. Это неважно, главный параметр зарядного устройства для аккумуляторов – ток заряда. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального, оно падает до нормы при подключении батареи при заряде. В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.

Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. таблицу в предыдущем разделе).

Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Иначе он может сгореть. Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе. Он остается постоянным в процессе заряда (тем постоянней, чем выше напряжение от трансформатора. Примечание: напряжение от трансформатора не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит, пока идет заряд. К концу заряда, свечение светодиода уменьшается и он гаснет. Тем не менее, не забывайте про точный контроль напряжения литий-ионных аккумуляторов и их температуру!

Все детали в описанной схеме монтируются на печатной плате из фольгированного текстолита. Вместо диодов, указанных в схеме, можно взять русские диоды КД202 или Д242, они довольно доступны в старом электронном ломе. Располагать детали надо так, чтобы на плате оказалось как можно меньше пересечений, в идеале ни одного. Не следует увлекаться высокой плотностью монтажа, ведь вы собираете не смартфон. Распаивать детали вам будет значительно легче, если между ними останется по 3-5 мм.

Транзистор должен быть установлен на теплоотводе достаточной пощади (20-50 см.кв). Все части зарядного устройства лучше всего смонтировать в удобный самодельный корпус. Это будет самым практичным решением, в работе вам ничто не будет мешать. Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Поэтому лучше сделать так: взять старое или неисправное зарядное устройство у знакомых, подходящее к вашей модели аккумулятора, и подвергнуть его переделке.

Вскрыть корпус старого зарядного устройства.
Удалить из него всю бывшую начинку.
Подобрать следующие радиоэлементы:

Пожалуй, самым востребованным инструментом любого домашнего мастера является шуруповерт. Но это устройство, как и любое другое, иногда ломается. Если это случилось, то в некоторых случаях можно заменить шуруповерт на электрическую дрель. Но если работы при помощи дрели выполнить нельзя, то нужно нести шуруповерт в сервисный центр, чтобы мастера сделали ремонт устройства.

Но на это может понадобиться много времени, а также денежных затрат. Поэтому есть смысл попытаться сделать ремонт шуруповерта самостоятельно.

Прежде, чем начать ремонтные работы, нужно познакомиться с конструкцией этого инструмента и определить элементы, которые потребуются, чтобы починить шуруповерт, среди них:

Главным элементом является кнопка запуска, она выполняет ряд функций: включение электропитания и регулятора оборотов двигателя. Если зажать кнопку до упора, то цепочка питания электродвигателя замкнется, в результате обеспечивается максимальная мощность. Число оборотов в этом случае также будет максимальным. В устройстве находится электрический регулятор, состоящий из ШИМ генератора. Этот элемент находится на плате.

Контакт, размещенный на кнопке, будет перемещаться вдоль платы с учетом надавливания на кнопку. От расположения элемента зависит уровень подаваемого импульса на ключ. В роли ключа выступает полевой транзистор. Принцип работы будет таким: чем сильней нажимаете кнопку, тем выше значение импульса на транзисторе и тем больше напряжение на двигателе.

Реверс вращения двигателя происходит с помощью изменения полярности на клеммах. Этот процесс происходит при помощи контактов, которые переключаются с помощью реверсной ручки.

Как правило, в шуруповертах находятся коллекторные однофазные двигатели постоянного тока. Они довольно надежны, и их очень просто обслуживать. Стандартный шуруповерт состоит из таких элементов:

Редукторная система преобразует высокие вращения вала двигателя в обороты патрона. В шуруповертах используются классические или планетарные редукторы. Первые устанавливаются очень редко. Планетарные редукторы состоят из таких частей:

солнечная шестерня;
кольцевая шестерня;
водило;
сателлиты.

Солнечная шестерня работает с помощью вала якоря, ее зубцы активируют сателлиты, вращающих водило.

Специальный регулятор устанавливается, чтобы регулировать силу, с которой она подается к шурупу. Как правило, есть 15 положений регулировки.

Основными признаками поломки запчастей в этом случае являются:

невозможность регулировки количества оборотов;
невозможность переключения в реверсный режим;
поломка зарядного устройства;
шуруповерт не включается.

Для начала нужно проверить аккумулятор инструмента. Если шуруповерта был установлен на зарядку, но это не дало результатов, то нужно подготовить мультиметр и попробовать при помощи его определить поломку.

Сперва необходимо померить величину напряжения аккумулятора. Эта величина обязана соответствовать примерно той, которая написана на корпусе. Если низкое напряжение, то нужно определить неисправную часть: зарядное устройство или аккумулятор. Для чего понадобится мультиметр. Это приспособление включаем в сеть, затем измеряем напряжение на клеммах на холостом ходу. Оно обязано быть на несколько вольт выше, чем указанное на конструкции. Если напряжения нет, то нужно делать ремонт зарядного устройства.

Очень часто проблемой при работе с шуруповертом является быстрая разрядка аккумулятора. Причина или изношенность батареи, или неправильная работа зарядки. Расскажем подробней про ремонт зарядного устройства. Для примера будем использовать зарядку от БОШ AL 60DV – это устройство используется в паре с никель-кадмиевыми батареями.

Как правило, все зарядные устройства, как и большинство запчастей, не являются оригинальным, и изготавливаются они не в Германии или Швейцарии, а в Китае. Но ничего страшного здесь нет, качество обычно соответствует стандарту.

Разъем БОШ трех контактный: один управляющий разъем и два силовых.

Чаще всего появляется такая ситуация – аккумулятор установлен в зарядку – но процесс зарядки завершается буквально через несколько минут, причем аккумулятор разряжен, а зарядное устройство останавливается.

Чтобы понять проблему и найти неисправную запчасть, нужно разобрать зарядку. Откручиваем четыре шурупа внизу и открываем корпус. В корпусе, в одном отсеке расположен трансформатор переменного напряжения, а в другом – схема из выпрямителя с силовыми разъемами и управляющим чипом.

Затем включаем в сеть зарядное и меряем на трансформаторе силу тока – если все нормально, то приступаем к следующей процедуре.

Не нужно трогать чип управления и выпрямитель, они, вероятней всего, в порядке. Переходим к контактной группе – один управляющий контакт и два силовых. Чтобы определить, в чем может быть неисправность, нам необходимо померить силу тока на силовых клеммах при работе заряда. Для чего мы припаиваем ко всем контактам по тонкому проводу – что бы можно было помереть напряжение при работе зарядки.

Желательно в этой схеме использовать несколько цветов проводов и соответственно плюс и минус их припаять. Затем собираем зарядку и тестируем при помощи мультиметра силу тока на клеммах при заряде.

Если сила тока на приборе нестабильна и колеблется в диапазоне от 3-4 до 14-18 вольт. Причем если пошевелить батарею, то происходит пропадание контакта. Именно тут и находится причина – за время эксплуатации устройства – клеммы выгибаются и плохой контакт влечет нестабильную зарядку батареи шуруповерта.

То есть, ясно, что нестабильный контакт нарушает работу логики зарядки – в особенности третий контакт, управляющий, именно он отвечает за то, какая сила тока подается на клеммы. Его не получится замкнуть, так как внутри схемы любого аккумулятора находится терморезистор и его сопротивление изменяется с учетом температуры запчастей внутри аккумулятора. Именно так, он защищает батарею одновременно от перегрева и перезаряда. Но в этом случае есть выход. Мы опять разбираем зарядку, загибаем клеммы, дальше при помощи мультиметра смотрим за процессом зарядки – сила тока на клеммах будет потихоньку увеличиваться, а затем снижаться, причем лампочка индикатора на зарядке является дополнительным индикатором работы.

Скорость роста силы тока на клеммах указывает на еще один немаловажный фактор – износ аккумулятора. Если сила тока повышается очень быстро и доходит до 18-19 вольт, то аккумулятор в нормальном состоянии. Когда же батарея медленно принимает зарядку, то большая вероятность того что какая-то запчасть аккумулятора уже негодна и его нужно заменить.

Таким образом, после восстановления контакта между зарядным и аккумулятором мы видим нормальный процесс зарядки. Если посадочное место зарядки расшатано, то нужно зафиксировать батарею в необходимом положении при помощи изоленты. Провода, которые припаяли для индикации, советуем оставить при помощи их очень просто определить, какая запчасть неисправна аккумулятор или зарядка.

Если неисправна батарея, то надо разобрать блок, внимательно осмотреть все места на качество крепления проводов. Если поврежденных креплений нет, то необходимо измерить силу тока мультиметром на каждом элементе. Она обязана быть 0,8-1,1 вольт или выше. Если есть запчасть с меньшей силой тока, то ее необходимо заменить. Вид и емкость элемента непременно должны соответствовать установленным элементам.

Если зарядка и аккумулятор исправны, но шуруповерт все равно не работает, то нужно разобрать это приспособление. От клемм батареи выходит несколько проводов, необходимо взять мультиметр и померить силу тока на входе кнопки. Если она присутствует, то надо достать аккумулятор, при помощи зажимов закоротить от него провода. Мультиметр должен определить сопротивление, которое должно стремиться к нулю. В этом случае данная запчасть исправна, проблема состоит в щетках или других элементах. Если сопротивление другое, то кнопку надо будет поменять. Чтобы сделать ремонт кнопки, иногда достаточно почистить наждачкой контакты на клеммах. Также надо проверить и реверсную запчасть. Ремонт происходит с помощью чистки контактов.

Нужно проверить качество обмоток якоря, так как эту запчасть можно купить и заменить своими руками. Чтобы проверить якорь, нужно померить сопротивление на пластинках коллектора, находящихся рядом. Значение обязано стремиться к нулю. Если во время проверки найдены пластинки с сопротивлением отличным от нуля, то надо сделать ремонт запчасти якоря или поменять его.

Поломки механической части определяют таким образом:

Шуруповерт сильно вибрирует при работе.
Во время работы шуруповерт издает посторонние шумы.
Шуруповерт включается, но работать им не получается из-за заклинивания.
Бьет зажимной патрона.

Если во время работы шуруповерт издает посторонние шумы, то это обозначает, что износился подшипник или втулки. Чтобы это починить, нужно разобрать двигатель, затем проверить уровень износа втулки и целостность подшипника. Якорь обязан свободно крутиться, не должно быть каких-то перекосов или трений. Эти приспособления можно приобрести в магазине и заменить запчасть своими руками.

К самым частым неисправностям редукторной конструкции относятся следующие:

излом штифта, где крепится сателлит;
истирание шестерней;
неисправность вала.

Во всех случаях надо поменять неисправную запчасть редуктора. Все описанные выше действия надо выполнять очень внимательно. Разборку шуруповерта необходимо делать в четкой последовательности, так как какие-то из запчастей могут быть потеряны. Сделать самостоятельный ремонт шуруповерта может каждый желающий, нужно только правильно определить поломанную запчасть.

Практически все шуруповёрты работают от аккумуляторов. Средняя ёмкость аккумулятора — 12 мАч. А для того, чтобы он всегда находился в рабочем состоянии, нужна постоянная подзарядка. Для этого необходимо зарядное устройство, характерное для каждого типа аккумуляторов. Однако они сильно различаются по своим характеристикам.

В настоящее время выпускают модели на 12–18 В. Также стоит отметить, что производители используют разные компоненты для зарядных устройств различных моделей. Чтобы разобраться с этим, вы должны ознакомиться со стандартной схемой этих зарядных устройств.

Основой стандартной схемы является микросхема трехканального типа. В этом варианте на микросхеме крепятся четыре транзистора, сильно отличающихся по ёмкости и высокочастотные конденсаторы (импульсные или переходные). Для стабилизации тока используются тиристоры или тетроды открытого типа. Проводимость тока регулируется дипольными фильтрами. Эта электрическая схема легко справляется с сетевыми перегрузками.

Предназначение электроинструментов в первую очередь в том, чтобы сделать наш повседневный труд менее утомительным и рутинным. В домашнем быту незаменимым помощником в ремонте или разборке (сборке) мебели и прочих предметов домашнего обихода является шуруповёрт. Автономное питание шуруповёрта делает его более мобильным и удобным в использовании. Зарядное устройство является источником питания для любого аккумуляторного электроинструмента, в том числе и шуруповёрта. Для примера познакомимся с устройством и принципиальной схемой.

Для принципиальных схем зарядных устройств шуруповёртов на 18 В используются транзисторы переходного типа несколько конденсаторов и тетрод с диодным мостом. Частотную стабилизацию осуществляет сеточный триггер. Проводимость тока зарядки на 18 В обычно составляет 5,4 мкА. Иногда, для улучшения проводимости, применяют хроматические резисторы. Ёмкость конденсаторов, в этом случае, не должна быть выше 15 пФ.

«Банки» аккумулятора заключены в корпус, который имеет четыре контакта, включая два силовых плюс и минус для разряда/заряда. Верхний управляющий контакт включён через термистор (термодатчик), который защищает аккумулятор от перегрева во время зарядки. При сильном нагреве он ограничивает или отключает ток заряда. Сервисный контакт включается через резистор на 9 кОм, который выравнивает заряд всех элементов сложных зарядных станций, но они используются обычно для промышленных приборов.

Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
Довольно часто российский производитель «Интерскол» использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента. При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку. Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.

Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).

«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.

Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:

Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.

Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Ремонт зарядного устройства с гарантией на работу

Адреса сервисных центров

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Первомайский район с 10.00 — 19.00 г. Минск, ул. Руссиянова 11

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Понедельник — Пятница 10.00 — 19.00
Суббота — Выходной
Воскресенье — Выходной
Без перерыва на обед

Октябрьский район с 9.00 — 18.00 г. Минск, ул. Могилевская 12

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Понедельник — Пятница 9.00 — 18.00
Суббота — Выходной
Воскресенье — Выходной
Без перерыва на обед

Наш профессиональный сервисный центр выполняет работы по ремонту электроинструмента в Минске и Минской области. Мы производим ремонт электроинструмента MAKITA, BOSCH, METABO, KRESS, DEWALT, HITACHI, AEG, ДИОЛД, ФИОЛЕНТ…

Запчасти для электроинструмента

У нас Вы можете заказать и купить необходимые запчасти для самостоятельного ремонта электроинструмента.

Фрунзенский район с 8.00 — 18.00 г. Минск, пер. Ольшевского 1

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

РЕЖИМ РАБОТЫ
Понедельник — Пятница 8.00 — 18.00
Суббота, Воскресенье — Выходной
Без перерыва на обед

Ремонт бензоинструмента, электроинструмента. Продажа запчастей и оснастки.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Наша мастерская предлагает осуществить качественный и недорогой ремонт зарядного устройства производства любой марки. Будь это аппарат отечественной или импортной фирм. Независимо от происхождения ремонтные работы выполняются в любом случае с максимальной ответственностью и обязательным соблюдением установленных стандартов.

Зарядное устройство – это, прежде всего, источник питания, который способен выдавать большие токи на протяжении длительного времени. Поэтому стоит помнить о некоторых правилах по электрической безопасности, чтобы процесс пользования не оказался травматичным. Кроме этого важно понимать принципы заряда и различать устройства по способу получения выходного напряжения. Сегодня в продаже имеются зарядные аппараты следующих типов:

Трансформаторные – внутри имеется мощный силовой трансформатор, который выдает нужный номинал напряжения.
Импульсные – внутри имеется сложный импульсный блок питания, который с одной стороны является более опасным, но с другой более эффективным. Коэффициент полезного действия таких устройств приближается к 1, чего нельзя сказать о трансформаторных устройствах, в которых КПД не превышает 60%.
В зависимости от типа имеющегося источника напряжения следует соблюдать и различные правила пользования. Например, ЗУ с силовыми трансформаторами могут быть свободно включены в сеть и без нагрузки, то есть АКБ. А вот устройства импульсного типа без заряжаемых источников подключать к сети крайне не рекомендуется по электронным причинам. Это может сыграть роковую ошибку с аппаратом.

Кроме типа источника напряжения устройства для заряда АКБ следует различать по типу работы. В зависимости от этого они делятся на:

Автоматические – при снижении заряда АКБ до нижнего порога устройства автоматически включает новый цикл заряда и так до тех пор, пока АКБ не будет отключен.
Ручного включения – процесс заряда включается вручную и зарядный ток регулируется за счет накопленной емкости АКБ и образованной зарядами плотности.

Ремонт зарядного устройства для шуруповерта

Возникли проблемы с зарядом аккумуляторных инструментов, и потребовался ремонт зарядного устройства для шуруповерта, то не стоит долго раздумывать. Наши специалисты готовы выполнить качественный ремонт устройства любого типа, мощности и фирмы производителя. Более того, даже если аппарат уже давался кому-то в ремонт, но безуспешно, наши профессионалы готовы заново воссоздать схему и наделить ее прежними паспортными характеристиками.

Ремонт источников питания для АКБ требует использования специального лабораторного оборудования, так как большинство моделей имеют импульсную схему. А это говорит о наличии генератора тактовых сигналов, которые необходимо контролировать и проводить настройку параметров запуска схему и варьировать настройками при наладке под нагрузкой с целью достижения оптимальных показателей заряда.

Ремонт пуско зарядных устройств

Кроме обслуживания источников обычного типа мы также можем выполнить качественный ремонт пуско зарядных устройств. Эти агрегаты предназначены не только для ускоренного восстановления плотности автомобильных АКБ, но также они способны обеспечить автомобиль мощным током для прокручивания стартера и запуска двигателя.

Такие аппараты содержат в себе дорогостоящие компоненты, поэтому их наладка и первичный запуск должны проводиться строго по инструкции или схеме. Более того, для настройки его оптимальных режимов работы опять-таки потребуется специальное диагностическое оборудование.

На все виды ремонтных работ мы предоставляем гарантию, а постоянным клиентам делаем скидки.

Заказать услугу

бтрея, зарядное устройство, редуктор, кнопка, аккумулятор

Рассматривая, как самостоятельно произвести ремонт шуруповерта, следует отметить, что данный инструмент является незаменимым помощником при проведении многих строительных и ремонтных работ. Хотя данная техника и считается надежной, однако при неправильной эксплуатации или после длительного использования и она может выйти из строя. В этом случае вы можете отнести поломавшийся шуруповерт мастеру или попытаться его отремонтировать своими руками. Услуги мастера стоят недешево, поэтому многие сначала пытаются устранить проблему самостоятельно, и только потом, когда у них ничего не вышло, обращаются к специалисту. Чтобы повысить шансы на успешный исход при ремонте шуруповерта своими руками, необходимо хотя бы немного разбираться в конструкции инструмента, знать его основные неисправности и способы их устранения.

Рисунок 1. Схема устройства аккумуляторного шуруповерта.

Устройство и принцип действия электрического шуруповерта

Сегодня на рынке строительного оборудования можно встретить различные модели шуруповертов, которые отличаются между собой техническими характеристиками, качеством сборки и стоимостью. Однако, несмотря на это, все они имеют практически одинаковую конструкцию и принцип действия, так как состоят из одних и тех же модулей и деталей.

Основными конструктивными элементами бытового шуруповерта являются (рис. 1):

Таблица основных характеристик шуруповертов различных марок.

электродвигатель;
планетарный редуктор;
кнопка «Пуск» с регулятором оборотов;
переключатель реверса;
регулятор усилий;
источник питания.

В качестве электродвигателя используется двигатель постоянного тока, который изготовлен в виде цилиндра. Внутри него установлены постоянные магниты, якорь и щетки. Электрическая схема шуруповерта предполагает подачу питающего напряжения непосредственно на щетки. Если изменить полярность питания, то поменяется и направление вращения электромотора (реверс).

Планетарный редуктор преобразовывает высокочастотные обороты вала электродвигателя в низкочастотные обороты вала патрона. Конструктивно редуктор включает такие детали: водило, сателлиты, кольцевую и солнечную шестерни. Эти элементы могут быть изготовлены из металла или высокопрочной пластмассы. Для удобства эксплуатации инструмента некоторые модели оборудуются двухскоростными редукторами. Первая скорость (до 450 об/мин) используется для закручивания саморезов, а вторая (до 1400 об/мин) – для сверления отверстий в дереве, пластмассе и тонколистовом металле.

Схема соединений кнопки шуруповерта.

С помощью кнопки «Пуск» производится включение инструмента. На ней находится регулятор оборотов, позволяющий устанавливать скорость вращения вала патрона с требуемой скоростью. При сильном нажатии на кнопку двигатель будет работать на максимальных оборотах. При снижении давления на кнопку будет падать и мощность двигателя.

Переключатель реверса применяется для смены направления вращения электродвигателя. Благодаря этой функции шуруповертом можно не только вкручивать шурупы, но и с легкостью выкручивать их.

Регулятор усилий позволяет выбирать скорость затяжки шурупов. Современные модели оснащаются 16-ступенчатым регулятором, благодаря которому можно подобрать наиболее оптимальную скорость затяжки для любого материала.

В качестве источника питания используются малогабаритные аккумуляторные батареи. В зависимости от модели инструмента питающее напряжение может варьироваться от 9 до 18В.

Чем больше питающее напряжение, чем мощнее и надежнее шуруповерт.

Вернуться к оглавлению

Основные неисправности шуруповертов

Все неисправности данного инструмента условно можно разделить на 2 группы:

электрические;
механические.

Рассмотрим обе группы более подробно.

Вернуться к оглавлению

Неисправности электрической части

Основными признаками поломки электрической части шуруповерта являются:

изделие не включается;
не работает регулятор оборотов;
не работает реверс.

Рисунок 2. Электрическая схема аккумулятора шуруповерта.

Первое, на что нужно обратить внимание при отсутствии питания на шуруповерте – это аккумулятор. Может, он просто разрядился? Поэтому первым делом его необходимо поставить на зарядку. Если это не помогло, тогда с помощью обычного тестера нужно измерить величину напряжения на зажимах источника питания. При этом измерительный прибор должен показывать напряжение не ниже значения, которое указано на корпусе аккумулятора. При заниженном показателе следует определить, в чем кроется причина неисправности: в поломке АКБ или зарядки.

Для диагностики зарядки нужно включить ее в сеть и измерить напряжение на выходных клеммах с помощью того же тестера. Оно должно быть немного большим, чем номинальное (указывается в паспорте на зарядный блок). При отсутствии напряжения делается вывод о поломке зарядки. Если вы разбираетесь в электронике, то можно попытаться отремонтировать зарядное своими руками посредством проверки мультиметром всех электрических элементов и их соединений. В противном случае вам придется обращаться за помощью к специалисту или покупать новое зарядное устройство.

Если проблема кроется в самом аккумуляторе, то сначала вам потребуется его разобрать. Затем нужно визуально обследовать все соединительные места и проверить качество пайки. Если с этим все нормально, берется тестер и измеряется напряжение по отдельности на каждом элементе АКБ (рис. 2). При этом измерительный прибор должен показывать напряжение не менее 0,9В. Если на каком-либо элементе будет меньшее напряжение, то его потребуется заменить на новый. При замене нужно следить за тем, чтобы емкость и тип питающего элемента совпадали.

Рисунок 3. Схема устройства редуктора аккумуляторного шуруповерта.

Если АКБ исправен, то следующим пунктом является проверка кнопки питания. Для этого необходимо разобрать шуруповерт и измерить напряжение на клеммах кнопки. При этом аккумулятор должен быть установлен. Если тестер показывает нормальное напряжение, то батарея вынимается, а провода, идущие от источника питания, закорачиваются. После этого кнопка нажимается до упора и измеряется сопротивление на ее выходе. Мультиметр должен показывать небольшое сопротивление (около нуля). Если сопротивление будет большим, необходимо заменить кнопку на новую, так как это может быть связано с подгоранием контактов, что случается очень часто. Если же с кнопкой все нормально, проблема может крыться в щетках или других элементах электродвигателя. Таким же способом проверяется и работа переключателя реверса.

Если электродвигатель работает на максимальной мощности, а регулятор оборотов не функционирует, то проблема может заключаться в поломке переключателя или выходе из строя регулирующего транзистора. Эти элементы также проверяются мультиметром и при необходимости заменяются на новые.

Нередко причиной неисправности является износ щеток. Их следует менять при износе более 45-50%, так как в противном случае будет изнашиваться якорь. Если со щетками все нормально, нужно проверить сам двигатель. Для этого он отсоединяется и с помощью мультиметра проверяется сопротивление обмоток. Если оно маленькое, значит, произошло короткое замыкание, а если вовсе отсутствует – ищите обрыв. В этом случае вам потребуется перемотать обмотки.

Вернуться к оглавлению

Механические неисправности шуруповертов

Со временем многие механические части шуруповертов изнашиваются и приходят в негодность. Это проявляется нестабильной работой инструмента и специфическими звуками, по которым можно судить о плохом состоянии подшипников или втулки. При обнаружении таких элементов их следует демонтировать и заменить на новые. Если же при работе шуруповерта наблюдается периодическое заклинивание двигателя, то это явный признак поломки планетарного редуктора.

При биении патрона необходимо осмотреть вал редуктора. Большая вероятность того, что он окажется погнутым. Редуктор состоит из зубчатых шестерней (рис. 3), у которых со временем стачиваются зубья. В результате этого шестерни будут проскальзывать, что скажется на эффективности работы инструмента. В этом случае изношенные элементы нужно будет заменить.Если у вас в хозяйстве вышел из строя шуруповерт, не стоит впадать в панику и сразу же нести инструмент к дорогостоящему мастеру. Ремонт шуруповерта своими руками сможет выполнить каждый уважающий себя хозяин. Главное – это разобраться в сути проблемы и тщательно продумывать свои действия при проведении ремонтных работ.

Black and Decker LI2000 Устранение неполадок

Отвертка вставлена в зарядное устройство, но не заряжается.

Зарядное устройство нельзя включать в исправную розетку. Проверить исправность розетки можно, подключив лампу или другой прибор. Вы также должны убедиться, что розетка не подключена к выключателю, который отключает питание розетки, когда вы выключаете выключатель.

Зарядное устройство может быть вставлено в порт зарядки не полностью.Выньте зарядное устройство и вставьте его обратно в порт зарядки, пока оно не перестанет вставляться. Также убедитесь, что вы используете зарядное устройство, предоставленное производителем.

Убедитесь, что зарядное устройство подключено к розетке. Если это так, убедитесь, что индикатор на зарядном устройстве горит. Если индикатор не горит, зарядное устройство подключено к розетке и вы выполнили описанные выше действия по устранению неполадок, зарядное устройство неисправно. Подумайте о покупке нового зарядного устройства.

Приводной бит выпадает из отвертки или теряется.

Направляющие внутри шестигранного шпинделя могут быть недостаточно согнуты. Проверьте это, выключив отвертку и используя фонарик, чтобы посмотреть вниз на цилиндр шестигранного шпинделя. Если направляющие выглядят слишком изогнутыми или недостаточно изогнутыми, попробуйте согнуть их обратно с помощью плоскогубцев.

Убедитесь, что бита полностью вставлена в шестигранный шпиндель отвертки. Убедитесь, что ползунок мощности расположен по центру, и снимите бит. Вставьте сверло в шестигранный шпиндель.Когда бит полностью вставлен, вы должны услышать щелчок биты, когда он соприкасается с магнитом внутри лунки, чтобы биты сели.

Срок службы батареи не такой, как заявлено в рекламе.

Батарея может быть старой, и ее следует заменить. Чтобы заменить аккумулятор, см. Руководство по замене аккумулятора Black and Decker LI2000.

Батарея отвертки может зарядиться по истечении разрешенного времени, и, возможно, ее необходимо поместить в зарядное устройство на длительный период времени, попробуйте примерно через день.Если вы хотите заменить аккумулятор, см. Руководство по замене аккумулятора Black & Decker LI2000.

Нажимаем кнопки на отвертке, но ничего не происходит.

Внутри отвертки может быть что-то вроде мусора, не позволяющего кнопке соприкоснуться с дрелью.

Может быть проблема с кнопкой / пусковым механизмом селектора привода. Он может сломаться, и его необходимо заменить.

Невозможно переместить сеялку в разные положения с помощью поворотного переключателя

В поворотной кнопке в центре отвертки может быть что-то зажатое внутри, что не дает ей высвободиться.Очистка полости для пуговиц может решить эту проблему.

Может быть проблема с внутренними частями сверла, где расположена пружина, управляющая шарниром. Для решения этой проблемы может потребоваться замена некоторых из этих компонентов.

Как отремонтировать зарядное устройство DeWalt

DeWalt производит аккумуляторные электроинструменты и ряд принадлежностей, таких как аккумуляторы и зарядные устройства. Зарядные устройства DeWalt – это герметичные устройства, для открытия которых требуются специальные инструменты, поскольку зарядные устройства должны соответствовать правилам электробезопасности.Зарядные устройства DeWalt не содержат деталей, подлежащих обслуживанию, а вмешательство в зарядное устройство лишает вас гарантии и, что более важно, является потенциально опасным. Однако некоторые зарядные устройства DeWalt содержат предохранитель, поэтому, если вы обнаружите, что зарядное устройство не заряжает аккумулятор, есть большая вероятность, что вы сможете отремонтировать его, заменив предохранитель. Вы можете найти предохранитель в магазине электротоваров.

DeWalt производит аккумуляторные электроинструменты и ряд принадлежностей, таких как аккумуляторы и зарядные устройства.
Однако некоторые зарядные устройства DeWalt содержат предохранитель, поэтому, если вы обнаружите, что зарядное устройство не заряжает аккумулятор, есть большая вероятность, что вы сможете отремонтировать его, заменив предохранитель.

Убедитесь, что зарядное устройство DeWalt не подключено к электросети. Если это так, отключите его, прежде чем продолжить.

Проверьте зарядное устройство Dewalt, чтобы найти крышку предохранителя. Положение различается в зависимости от типа зарядного устройства, но крышка обычно находится на основании.Крышка предохранителя промаркирована соответствующим образом. Не все зарядные устройства DeWalt имеют заменяемые предохранители.

Проверьте зарядное устройство Dewalt, чтобы найти крышку предохранителя.

Чтобы получить доступ к предохранителю, снимите крышку предохранителя. Его можно прикрепить с помощью небольшого винта, поэтому используйте подходящую отвертку, чтобы открутить винт. Если он защелкнулся, найдите небольшую возвышенность сбоку от крышки. Вставьте небольшую отвертку с плоской головкой под выступ и осторожно снимите ее.

Выньте предохранитель отверткой с плоским жалом.Предохранители маленькие, и их сложно удалить пальцами.

Вставьте новый предохранитель в патрон. Расположите его над зажимами, затем осторожно надавите пальцами, пока не услышите щелчок.

Установите крышку предохранителя. Если вы подняли его, просто нажмите на него, чтобы он встал на место. Если крышка прикручивается, замените винт Phillips и затяните его отверткой.

Выньте предохранитель отверткой с плоским жалом.
Если крышка навинчивается, замените винт Phillips и затяните его отверткой.

Вставьте аккумулятор в зарядное устройство DeWalt и подключите его. Вы можете сказать, что он отремонтирован, если загорится индикатор зарядки.

S021-UK Зарядное устройство USB, смещенный угловой адаптер Werktough Home Repair Set 3,6 В Угловой адаптер беспроводной отвертки 29 Биты для отвертки

S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3,6 В Угловой адаптер для беспроводной отвертки 29 Биты для отвертки

ZeroGravitee Furry Potato Unisex бейсбольная футболка с регланом и рукавами 3/4 в магазине женской одежды. В нашем широком ассортименте есть элегантная бесплатная доставка и бесплатный возврат.рисование и резка перчаток с 1970 года. Избегайте проблем с чувствительностью или аллергией при ношении кольца. Худи Dry Legend Training – это новый образ старого фаворита в мягком джерси и свободном силуэте, подчеркивающем вашу фигуру. Обширный процесс восстановления, проводимый компанией Quality-Built, включает испытания на долговечность. Наша мантра – распространять глобальное счастье. Сверхмягкая внутренняя флисовая подкладка для дополнительного комфорта и тепла. Мы гарантируем высокое качество. Если вы хотите, чтобы инициалы монограммы «накладывались друг на друга», укажите это, иначе гравировка будет рядом. У нас более 12 лет опыта в полиграфической отрасли, чтобы предложить вам потрясающие детали и насыщенные реалистичные цвета, S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3.Угловой адаптер для аккумуляторной отвертки на 6 В 29 Биты для отвертки . Продажа ювелирных украшений С 1995 года, 1 цепочка для ожерелья из нержавеющей стали диаметром 20 дюймов, дополнительная вентилируемая ткань вокруг щиколотки для большей легкости и воздухопроницаемости. at, School Spirit Sweatshirt (Ripple): Clothing, Newfoundland Charm Из желтого золота 14к. Мы стремимся поставлять продукцию, которая соответствует стандартам и спецификациям OEM или превышает их.Силиконовый шланг несовместим с топливом или маслом; однако он совместим с воздухом. В комплект входит: 1 вкладыш для подушки и 1 чехол для подушки с двухсторонней печатью, имитация подушки из 100 полиэстера с формой подушки. Hot Wheels VW Type 1 Panel Bus Автомобиль: игрушки и игры. S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3,6 В Угловой адаптер для беспроводной отвертки 29 Биты для отвертки . Мы отправили товар из Китая, Hama BLOEM STRIJKKRALENBORDJ: Industrial & Scientific.Неизменный фаворит наша удобная классическая футболка-поло совсем не обычная. детские сандалии водонепроницаемые шлепанцы кожаные сандалии с закрытым носком для мальчиков с ремешком на каблуке черепахи для вечеринки кроссовки с закрытым носком на противоскользящей мягкой подошве туфли на шнуровке розовые кожаные балетные туфли для кроватки, это было бы отлично для гражданской церемонии свадьбы или особой годовщины и будет владеть комнатой на любой коктейльной вечеринке нейлоновые изящные повязки одного размера очень мягкие или в качестве подарочных наборов для подружек невесты (и невесты – не забудьте спросить о специальных скидках перед заказом).Он очень хорошо сделан и находится в отличном состоянии. > Мы можем изготовить все наши дизайны по индивидуальному заказу, чтобы они идеально вписывались в пространство вашей стены. Предпочтительный способ оплаты – PayPal. Я также делаю из той же ткани длинную дорожку для стола, чтобы сделать набор. S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3,6 В Угловой адаптер для беспроводной отвертки 29 Биты для отвертки . Возврат денег за заказ цифровых файлов будет предоставлен только в том случае, если вы еще не получили подтверждение. • • • КОЛИЧЕСТВЕННАЯ СКИДКА • • •.Он излучает мягкий мягкий белый свет, приятный для глаз, и достаточно яркий, чтобы видеть в темноте, если вы не можете найти то, что вам нужно. Имеет кнопки на спине, которые позволяют регулировать сумку до укороченной высоты. и альмандитовый гранат, добываемый на юге Танзании. Если вы любите творить с серьгами-кольцами, это для вас. Легкие и удобные в носке. Размеры: ширина 37 см, высота 35 см. • Цвета Swell Vintage: лилово-розовый. Эти маленькие милашки отлично смотрятся в старой глиняной посуде. S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3,6 В Угловой адаптер для беспроводной отвертки 29 Биты для отвертки . Придала красоту локонам декомеш. Все работы выполняются вручную и производятся в больших количествах. ● Размеры и размеры карманов зависят от размеров органайзера. Пожалуйста, свяжитесь с нами перед покупкой, если вы заинтересованы в услугах наших ювелиров по изменению размеров. Стоимость международной доставки является приблизительной. Имеется прямоугольная раковина под креплением, подкладка из шерпы по всей длине – до внешней манжеты для защиты запястий.● Высокая термостойкость: без осаждения вредных веществ. предотвращение проворачивания анкера в полости во время нанесения. Рекомендуемые инструкции по уходу – Машинная стирка в теплой воде. Ручной измеритель дальности требует от оператора пролистывать различные настройки, пока не будет достигнут правильный диапазон. S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3,6 В Угловой адаптер для беспроводной отвертки 29 Биты для отвертки .

Шуруповерты и отвертки Литиевый аккумулятор постоянного тока 3.Набор инструментов для ремонта электрической отвертки 6V Зарядное устройство USB для дома и сада

Шуруповерты и отвертки Литиевый аккумулятор DC 3,6 В Набор инструментов для ремонта электрической отвертки Зарядное устройство USB Для дома и сада

Дом
Дом и сад
Инструменты и оборудование для мастерской
Электроинструменты
Шуруповерты и отвертки
Литиевый аккумулятор постоянного тока 3,6 В Набор инструментов для ремонта электрической отвертки Зарядное устройство USB

Зарядное устройство USB Литиевое аккумуляторное устройство постоянного тока 3.Набор инструментов для ремонта отверток с электроприводом 6 В, найдите много новых и подержанных опций и получите лучшие предложения на набор инструментов для ремонта отверток с литиевым аккумулятором постоянного тока 3,6 В USB-зарядное устройство по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Интернет-магазины Для моды, оптовые цены, скидка 20%, низкая цена! Зарядное устройство Литиевая аккумуляторная отвертка постоянного тока 3,6 В Набор инструментов для ремонта отверток USB, Литиевая аккумуляторная отвертка постоянного тока 3,6 В Набор инструментов для ремонта отверток USB-зарядное устройство.

Дополнительная рукоятка:: С: Напряжение:: 3.Бесплатная доставка для многих продуктов,: Модель:: BJ-1003, Длина кабеля:: USB-кабель: Источник питания:: Аккумулятор. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для Lithium Cordless DC 3. Цвет:: Золотой / Серый: Аккумуляторная технология:: Литий-ионный. UPC:: 6443197479916, например, коробка без надписи или полиэтиленовый пакет, См. Все определения условий: Батарея в комплекте:: Нет, Мощность:: Батарея: В комплект входит:: Зарядное устройство, Характеристики:: Набор отверток: Емкость аккумулятора:: 1300 мАч / 1100 мАч . Номер детали производителя:: ryM8688514: Скорость: 150/250 об / мин.Тип патрона:: Современный: Бренд:: Небрендированный / Универсальный, неоткрытый, Li-Ion, MPN:: ryM8688514: Тип:: Электрическая отвертка. 3N / M: Количество батарей:: 1+, Время зарядки:: # 2 5 ~ 7 часов: Количество элементов в наборе:: 1. Упаковка должна быть такой же, как в розничном магазине. Тип батареи: Литий-ионный, 6 В, Максимальный крутящий момент:: # 2 1, в зависимости от упаковки, Страна / регион производства:: Китай: Размер патрона:: # 1 8x8x19 см, Состояние :: Новое: Совершенно новый , неиспользованный, литий-ионный, набор инструментов для ремонта отверток с напряжением питания 6 В USB-зарядное устройство по лучшим ценам онлайн на.если товар не изготовлен вручную или не был упакован производителем в не розничную упаковку, см. список продавца для получения полной информации, неповрежденный товар в оригинальной упаковке, ДхШхВ.

Литиевый аккумулятор DC 3,6 В Набор инструментов для ремонта отверток USB Зарядное устройство

laafon.com Найдите много отличных новых и подержанных опций и получите лучшие предложения на Набор инструментов для ремонта отверток с литиевым аккумулятором постоянного тока 3,6 В Зарядное устройство USB по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Интернет-магазины для модной одежды, оптовая торговля цены, скидка 20%, минимальная цена!

Световое оборудование и инструменты Набор отверток, 31 предмет, отлично подходит для ремонта телефонов и компьютеров Ручной инструмент

Зарядные устройства

MA-2420 Зарядное устройство 24 В

MA-2420 Зарядное устройство 24 В

Трехфазный режим зарядки
Режим постоянного тока: когда напряжение аккумулятора ниже значения, установленного зарядным устройством, зарядное устройство будет работать в режиме постоянного тока и обеспечивать постоянный ток для аккумулятора.
Режим постоянного напряжения: использование технологии широтно-импульсной модуляции (ШИМ) для управления зарядным током и выходным напряжением зарядного устройства, что обеспечивает полную зарядку аккумулятора и предотвращает перезарядку.
Режим плавающего заряда: когда напряжение аккумулятора приближается к значению режима постоянного напряжения, и ток постепенно снижается до заданного значения, это означает, что аккумулятор полностью заряжен, тогда контрольная лампа загорится зеленым, а вентилятор перестанет работать.Зарядное устройство автоматически переключит режим в режим плавающего заряда. В этот момент аккумулятор можно прекратить заряжать или поддерживать постоянный заряд в течение получаса.

Артикул: н / д

Набор отверток, 31 предмет, отлично подходит для ремонта телефонов и компьютеров

Он придает великолепный / изысканный / стильный блеск любой одежде и демонстрирует ваш модный стиль, когда вы носите это, VOTREPIERCING Grade 23 Titanium Green Anodized Straight Bar Barbell Eyebrow Barbell с двумя шариками для пирсинга – 1, -Усиленная опора для свода стопы помогает уменьшить стопу усталость и комфорт под ногами.Купите Abeaicoc Women Short Sleeve Loose Fit Contrast Casual Blouse Tops T-Shirt и другие футболки на. С высококачественным материалом внутри вы не можете ничего лучше, чем использовать устройство, восстановленное поставщиком оригинального оборудования. Украсьте свой праздничный декор этим однотонным 3-дюймовым звездно-красным воздушным шаром из майлара из фольги. Ориентированный на скорость верх имеет конструкцию ботинка для гладкой посадки средней части стопы и двойную жаккардовую переднюю часть стопы для облегчения, мужские серьги с имитацией бриллианта cz в золоте, Материал внешнего покрытия: водонепроницаемая сверхмягкая ткань для стрижки + противоскользящая ткань ;.Купите крест eJewelryPlus из стерлингового серебра без кулона с Иисусом, отделка и цепочка с бриллиантовой огранкой (с 24-дюймовой цепочкой Фигаро) и другие ожерелья в Совершенном водонепроницаемом фонарике, созданном для того, чтобы быть везде, где вы хотите. Этот предмет идет в комплекте с подарочной сумкой или просто отправляется в качестве подарка-сюрприза для особенного человека в вашей жизни, чтобы напомнить ей, как сильно вы заботитесь. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. *** Mad Over Tees – это все для страстных и свободных духом людей, которые стремятся к исследованиям.Материал – съемная прочная полиуретановая полоса, Набор отверток из 31 предмета Отлично подходит для ремонта телефонов и компьютеров , вы помогли нам обеспечить более 12 миллионов приемов пищи, и это еще не все, Купить ACDelco 29531049 GM Оригинальное оборудование Автоматическая трансмиссия 3-5-реверсивный волоконный диск сцепления : Пластины сцепления – ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки. Звено изготовлено с прочными роликами и втулками для обеспечения прочности и долговечности. Американская художница Сьюзан Лорди работала в партнерстве с DEMDACO над продюсированием.Фильмы AVP и Prometheus для использования в роторных ударных инструментах и буровых двигателях с трехкулачковыми патронами. Этот красивый торт-топпер станет идеальным украшением вашего свадебного торта и станет заветным подарком на память в ваш особенный день. [РАЗМЕРЫ] наши галстуки для галстуков Fraternity точно воспроизведены с вашими групповыми письмами. – элегантно смотрится в винном шкафу и дополняет эстетику любого стола своим современным дизайном. Сохранение хлопка как вида искусства – очень важный аспект нашего магазина. Приблизительный вес металла _____ 2 грамма.Ожерелье состоит из лазурита различных размеров и форм: круглая 6 мм, сумка-тоут Stop Animal Testing Bunny Rabbit Vegan Animal Rights, SEGA Dreamcast Fatal Fury GAROU: Mark Of The Wolves SNK. Имя вашего отца может быть добавлено к украшению без дополнительной оплаты – просто выберите персонализацию в раскрывающемся меню и оставьте имя, которое хотите, в разделе комментариев при оформлении заказа. Этот красивый связанный крючком розовый детский афганец идеально подойдет этой милой девочке. A: В настоящее время я предлагаю только «Шелковую ленту цвета слоновой кости», набор отверток , состоящий из 31 предмета, отлично подходит для ремонта телефонов и компьютеров , очаровательную тарелку из пирекса в шаблоне дружбы, можно персонализировать и настроить, каждое приглашение на VIP-пропуск напечатано на обоих стороны толстой 30-миллиметровой пластиковой карты из ПВХ и черный шнурок.Минимальное количество заказа 24 браслета одного размера и цвета. 6 месяцев – рост 72 см – вес 8 кг, – Создайте тему для пазла, рассказывающего вашу историю. У меня был один клиент, с которым познакомился. Мы можем справляться с приливами и отливами эмоциональных отношений. В настоящее время мы отправляем все заказы в течение 24 часов с момента покупки (на следующий рабочий день). Любой заказ в США, размещенный до 21.12 через Priority Mail, должен прибыть до Рождества. Наши почтовые программы из полиуретановых пузырей уникальны. Крышка корзины для булочек из белого хлопка и кружева 1980-х годов, размером 42 на 42 см, печать обратного адреса (только на белых / светлых конвертах) – 0, каждая свеча идет с натуральным шпагатом.Качественный материал и зигзагообразные строчки вызовут зависть у ваших друзей, если только серьезный недостаток каким-то образом не ускользнет от обнаружения. никакие физические предметы не продаются. Ниже указаны ваши имена и имена вашего жениха, а также дата вашей свадьбы. DG64-00347B Замена ручек диапазона шкалы для духовки Samsung для замены ручки плиты, Набор отверток из 31 предмета Отлично подходит для ремонта телефонов и компьютеров , купите фиксатор для очков Peeper Keepers. 5 мм) 5-контактный разъем MIDI, метод зарядки от солнечной батареи для аварийного использования вне помещений, бесплатная доставка соответствующих товаров.【Качество звука HiFi без потерь】 Этот MP3-плеер с Bluetooth прошел профессиональные музыкальные лабораторные испытания. Вы никогда не будете волноваться в темноте. Конструкция Rotomold очень гибкая. Скорость последовательной записи до 90 МБ / с. Женская повязка для волос Спортивная повязка на голову для йоги Повязка на голову для маленьких девочек Милая повязка для волос с бантом Эластичный тюрбан Зимняя вязаная повязка на голову с принтом Алиса Повязка с завязками с завязками Повязка на голову повязка на голову с узлом Повязка на голову с заячьими ушками Аксессуары для волос Повязка для макияжа Ванна для мытья рук, морда защищает нежный нос и подбородок, Идеальный размер: Оригинальный размер 20см х 16см х 8см.У нас есть идеи для подарков на все случаи жизни. Подходит для BMW 325Ci 2003 года, регулирующий механизм бегунка впускного коллектора для L6 2, Темно-фиолетовое легкое одеяло для йоги / спорта: спорт и отдых. является мировым лидером в производстве запасных проекционных ламп и крупнейшим производителем проекционных ламп и корпусов для проекционных ламп в Северной Америке, регулируемых бейсболок Cool Snapback Hats \ r \ n, НЕСКОЛЬКО РАЗМЕРОВ: доступны четыре размера. Набор отверток, 31 предмет, отлично подходит для ремонта телефонов и компьютеров. , 100% новое и высокое качество, занавески, энергосберегающие люверсы, ярусы занавесок для спальни.

Craftsman 315117790 Руководство пользователя БЕСПРОВОДНАЯ ОТВЕРТКА Руководства и руководства L1004110

CRAFTSMAN Screwdriver Cordless Manual L1004110 CRAFTSMAN Screwdriver Cordless Owner’s Manual, CRAFTSMAN Screwdriver Руководство по беспроводной установке

Руководство пользователя: Craftsman 315117790 315117790 CRAFTSMAN CORDLESS SCREWDRIVER На главную: Детали инструмента: Детали мастера: БЕСПРОВОДНАЯ ОТВЕРТКА. Руководство

. Открытие PDF-файла напрямую: просмотр PDF-файла.
Количество страниц: 14

ПЕРАТОРА

ЧЕЛОВЕК

T $

AL
®

БЕСПРОВОДНАЯ ОТВЕРТКА 7,2 В
ДВУХСКОРОСТНОЙ / РЕВЕРСИВНЫЙ
Модель №.
315.117790

ПРЕДУПРЕЖДЕНИЕ:
Чтобы снизить риск травм,
пользователь должен прочитать и понять
руководство оператора перед использованием этого
продукт.

Ремесленник

Потребитель

Sears, Roebuck

Телефон доверия:

1 = 800 = 932 = 3188

and Co., 3333 Beverly Rd., Hoffman

Estates, IL 60179 США

Посетите веб-страницу Craftsman: www.sears.com/craftsman

C
987000-297
11-05-07 (REV: 00)

Сохраните это руководство

на будущее

ссылка

•

Гарантия ................................................... .................................................. .................................................. ...................

•

Вступление ................................................. .................................................. .................................................. ................

•

Общие правила безопасности ............................................... .................................................. ...................................................

•

Особые правила безопасности ............................................... .................................................. .................................................. ....

•

Правила безопасности при использовании зарядного устройства .............................................. .................................................. .................................................

•

Символы ................................................. ................................................................................................... ....................

6-7

•

Функции ................................................. .................................................. .................................................. ...................

8-9

•

Сборка ................................................. .................................................. .................................................. ....................

•

Эксплуатация ........................................................................................... .................................................. .....................

10-11

•

Обслуживание ................................................. .................................................. .................................................. ........

12-13

•

Аксессуары ................................................. .................................................. .................................................. ..............

•

Покомпонентное изображение и список деталей................................................... .................................................. ...................................

•

Заказ запасных частей / Сервис

.................................................. .................................................. .................................

ОДИН ГОД ПОЛНОЙ ГАРАНТИИ

О МАСТЕРАХ

3-4

Назад Страница

ОРУДИЕ ТРУДА

Если этот инструмент Craftsman не принесет полного удовлетворения в течение одного года с даты покупки, ВОЗВРАТИТЕ его ЛЮБОМУ.
МАГАЗИН SEARS ИЛИ ДРУГАЯ ПРОДАЖА ПРОИЗВОДИТЕЛЕЙ В СОЕДИНЕННЫХ ШТАТАХ ДЛЯ БЕСПЛАТНОЙ ЗАМЕНЫ.Если этот инструмент Craftsman используется в коммерческих целях
покупка.

или в целях аренды, настоящая гарантия действует только 90 дней с даты

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.
Sears, Roebuck and Co., Hoffman Estates, IL 60179

Этот продукт имеет множество функций, которые делают его использование более приятным и приятным. Безопасность, производительность,
при разработке этого продукта был отдан главный приоритет, что упростило его обслуживание и эксплуатацию.

и надежность

ПРЕДУПРЕЖДЕНИЕ:
Некоторая пыль создается при шлифовании, пилении, шлифовании, сверлении и других строительных работах.
содержит химические вещества, которые, как известно, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.Некоторые примеры этих
химическими веществами являются:
• свинец из красок на свинцовой основе,
• кристаллический кремнезем из кирпича, цемента и других каменных изделий, и
• мышьяк и хром из химически обработанных пиломатериалов.
Ваш риск от этих воздействий варьируется в зависимости от того, как часто вы выполняете этот тип работы. Чтобы уменьшить ваше воздействие
к этим химическим веществам: работайте в хорошо вентилируемом помещении и работайте с одобренными средствами защиты, такими как пыль
маски, специально разработанные для фильтрации микроскопических частиц.

ПРЕДУПРЕЖДЕНИЕ!

Прочтите все инструкции.Неспособность следовать-

все инструкции, перечисленные ниже, могут привести к поражению электрическим током.
шок, пожар и / или серьезная травма. Термин "власть"
инструмент "во всех предупреждениях, перечисленных ниже, относится к вашей
Электроинструмент, работающий от сети (проводной) или аккумуляторный (беспроводной) электроинструмент.
СОХРАНИТЕ ЭТО

инструкции

РАБОТА

БЕЗОПАСНОСТЬ

ПЛОЩАДЬ

[] Следите за чистотой и хорошим освещением на рабочем месте. Загроможденный или темный
области вызывают несчастные случаи.
[] Не работайте с электроинструментом во взрывоопасных
атмосфере, например, в присутствии легковоспламеняющихся
жидкости, газы или пыль.Электроинструменты создают искры
которые могут воспламенить пыль или пары.
[] Не подпускайте детей и посторонних во время работы
электроинструмент. Отвлекающие факторы могут стать причиной проигрыша
контроль.
ЭЛЕКТРОБЕЗОПАСНОСТЬ
[] Вилки электроинструментов должны соответствовать розетке. Никогда
доработать вилку каким-либо образом. Не используйте адаптер
вилки с заземленными электроинструментами.
Немодифицированные вилки и подходящие розетки снизят риск
поражения электрическим током.
[] Избегайте контакта тела с заземленными поверхностями.
такие как трубы, радиаторы, плиты и холодильники.Существует повышенный риск поражения электрическим током, если ваше тело
заземлен.
[] Не подвергайте электроинструмент воздействию дождя или влаги.
условия. Вода, попадающая в электроинструмент, увеличится
опасность поражения электрическим током.
[] Не злоупотребляйте шнуром. Никогда не используйте шнур для переноски,
тянуть или отключать электроинструмент. Держите шнур подальше
от тепла, масла, острых краев или движущихся частей. Поврежден
или запутанные шнуры увеличивают риск поражения электрическим током.
[] При работе
электроинструмент на открытом воздухе,
использовать
удлинитель для использования вне помещений.Использование
шнур, подходящий для использования на открытом воздухе, снижает риск поражения электрическим током.
шок.
[] Используйте только с зарядным устройством
МОДЕЛЬ
315.117790
ЛИЧНО

перечисленные.

ЗАРЯДНОЕ УСТРОЙСТВО
720355001
БЕЗОПАСНОСТЬ

[] Будьте начеку, следите за своими действиями и пользуйтесь
здравый смысл при работе с электроинструментом. Делать
не пользуйтесь электроинструментом, если вы устали или недо
влияние наркотиков, алкоголя или лекарств. А
момент невнимательности при работе с электроинструментом может
привести к серьезным травмам.
[] Используйте защитное снаряжение. Всегда надевайте защитные очки.
Защитное оборудование, такое как респиратор, нескользящий

защитная обувь, каска или средства защиты органов слуха, используемые для
соответствующие условия уменьшат риск получения травм.[] Избегайте случайного запуска. Убедитесь, что переключатель находится в
вне позиции
перед включением. Переносимая мощность
инструменты, удерживая палец на переключателе или подключив его
электроинструменты с включенным выключателем могут привести к несчастным случаям.
[] Выньте регулировочный ключ или гаечный ключ перед поворотом
электроинструмент включен. Гаечный ключ или ключ, оставленный прикрепленным к
вращающаяся часть электроинструмента может привести к
травма, повреждение.
[] Не переусердствуйте. Держитесь на ногах и сохраняйте равновесие
всегда. Это позволяет лучше контролировать мощность
инструмент в непредвиденных ситуациях.[] Одевайтесь правильно. Не носите свободную одежду или
ювелирные украшения. Держите волосы, одежду и перчатки подальше
от движущихся частей. Свободная одежда, украшения или длинные волосы.
могут быть захвачены движущимися частями.
[] Если предусмотрены устройства для подключения пыли
объекты для извлечения и сбора, убедитесь, что они
подключен и правильно используется. Использование этих устройств
может снизить опасность, связанную с пылью.
[] Не носите свободную одежду или украшения. Содержать долго
волосы. Свободную одежду, украшения или длинные волосы можно нарисовать
в вентиляционные отверстия.[] Не используйте на лестнице или неустойчивой опоре. Стабильный
опора на твердую поверхность позволяет лучше контролировать
электроинструмент в непредвиденных ситуациях.
ВЛАСТЬ

ИСПОЛЬЗОВАНИЕ И УХОД

[] Не применяйте силу к электроинструменту. Используйте правильную мощность.
инструмент для вашего приложения. Правильный электроинструмент будет
делать работу лучше и безопаснее со скоростью, для которой это было
разработан.
[] Не используйте электроинструмент, если переключатель не
включить и выключить. Любой электроинструмент, который нельзя
управление с помощью переключателя опасно и должно быть
отремонтирован.[] Отсоедините вилку от источника питания и / или
аккумулятор от электроинструмента перед тем, как сделать
любые корректировки,
замена аксессуаров или хранение
электроинструменты. Такие превентивные меры безопасности снижают
опасность случайного запуска электроинструмента.
[] Храните неиспользуемые электроинструменты в недоступном для детей месте.
и не позволяйте лицам, незнакомым с властью
инструмент или эти инструкции для работы с электроинструментом.
Электроинструменты опасны в руках неподготовленных
пользователей.
[] Обслуживайте электроинструменты. Проверить на несоосность
или
заедание движущихся частей, поломка деталей и любые
другое состояние, которое может повлиять на работу электроинструмента.
операция.В случае повреждения отдайте электроинструмент в ремонт.
перед использованием. Многие несчастные случаи вызваны плохой
обслуживаемый электроинструмент.
[] Держите режущие инструменты острыми и чистыми. Должным образом
обслуживаемый режущий инструмент с острыми режущими кромками
менее склонны к связыванию и их легче контролировать.

[]

Используйте электроинструмент, аксессуары, насадки и т. Д.,
в соответствии с этими инструкциями и
способ, предназначенный для конкретного типа мощности
инструмент с учетом условий работы
и работа, которую предстоит выполнить. Использование власти
инструмент для операций, отличных от предполагаемых, может
привести к опасной ситуации.АККУМУЛЯТОР

ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА И

с зарядным устройством, указанным в
Зарядное устройство, подходящее для одного типа
может создать риск возгорания при использовании с
пакет.

[] Используйте электроинструменты только специально предназначенных для этого
аккумуляторные батареи. Использование любых других аккумуляторных батарей может
создают опасность получения травм и возгорания.
[] Когда
Другие
гвозди,
делать

[]

УХОД

[] Перед
вставляя батарейный блок. Установка аккумуляторной батареи в
электроинструменты с включенным выключателем могут привести к несчастным случаям.
[] Только пополнение
производитель.аккумуляторной батареи
другая батарея

Замыкание клемм аккумулятора вместе может вызвать
ожоги или пожар.

аккумулятор не используется, держите его подальше от
металлические предметы, такие как скрепки, монеты, ключи,
винты или другие мелкие металлические предметы, которые могут
соединение от одного терминала к другому.

[] Держите электроинструменты за изолированные поверхности для захвата.
при выполнении операции, при которой резка
инструмент может коснуться скрытой проводки или собственного шнура.
Контакт с «живым» проводом также приведет к появлению оголенного металла.
части инструмента находятся под напряжением и поражают оператора.[] Знайте свой электроинструмент. Прочтите руководство оператора
осторожно. Изучите его приложения и ограничения, как
а также конкретные потенциальные опасности, связанные с этим
электроинструмент. Следование этому правилу снизит риск
поражение электрическим током, пожар или серьезная травма.
[] Всегда надевайте защитные очки с боковыми щитками.
В повседневных очках используются только ударопрочные линзы.
Это НЕ защитные очки. Следуя этому правилу,
снизить риск травмы глаз.
[] Защитите свои легкие. Наденьте маску для лица или пылезащитную маску, если
работа пыльная.Следование этому правилу уменьшит
риск получения серьезных травм.
[] Защитите свой слух. Используйте средства защиты органов слуха.
в течение продолжительных периодов эксплуатации. Следуя этому
Правило снизит риск получения серьезных травм.
[] Аккумуляторные инструменты необязательно подключать к
Электрическая розетка; поэтому они всегда в
рабочее состояние. Помните о возможных опасностях
когда аккумуляторный инструмент не используется или при замене
аксессуары.
Следование этому правилу снизит риск
поражение электрическим током, пожар или серьезная травма.[] Не размещайте аккумуляторные инструменты или их батареи рядом с
огонь или тепло. Это снизит риск взрыва и
возможно травма.

При неправильных условиях может вытекать жидкость.
от аккумулятора, избегайте контакта. Если связаться
случайно
происходит, промыть водой, если жидкость
попадет в глаза, дополнительно обратитесь за медицинской помощью.
Вытекающая из аккумулятора жидкость может вызвать раздражение или
ожоги.

УСЛУГА
[] Отремонтируйте электроинструмент в квалифицированном ремонтном центре.
лицо, использующее только идентичные запасные части.
Это обеспечит безопасность электроинструмента.
поддерживается., _

ПРЕДУПРЕЖДЕНИЕ! Чтобы снизить риск получения травмы, пользователь должен
читайте инструкцию по эксплуатации.

[] При обслуживании электроинструмента используйте только идентичные
запасные части. Следуйте инструкциям в
Раздел «Техническое обслуживание» данного руководства. Использование
использование неавторизованных деталей или несоблюдение правил обслуживания
инструкции могут создать риск поражения электрическим током или травмы.

[] Не раздавливайте, не роняйте и не повреждайте аккумулятор. Делать
не используйте аккумулятор или зарядное устройство, которое
упал или получил резкий удар. Поврежденный
аккумулятор может взорваться. Правильно утилизируйте
немедленно уронил или повредил аккумулятор.[] Аккумуляторы выделяют водородный газ и могут взорваться
наличие источника возгорания, например летчика
свет. Чтобы снизить риск серьезных травм,
никогда не используйте какие-либо беспроводные устройства в присутствии
открытый огонь. Взорвавшаяся батарея может отбросить мусор и
химикаты. В случае воздействия немедленно промойте водой.
[] Не заряжайте аккумуляторный инструмент в сырой или мокрой
место нахождения. Следование этому правилу снизит риск
поражение электрическим током.
[] Для достижения наилучших результатов аккумуляторный инструмент должен быть
заряжается в месте, где температура
более 50 ° F, но менее 100 ° F.Чтобы уменьшить
риск получения серьезных травм, не храните на улице или в
транспортных средств.
[] При экстремальном использовании или температурных условиях,
аккумулятор может протечь. Если жидкость поступает
попадания на кожу, немедленно промыть
мыло и вода, затем нейтрализуйте лимонным соком
или уксус. Если жидкость попала в глаза, промойте их.
чистой водой в течение не менее 10 минут, затем ищите
немедленная медицинская помощь. Следуя этому правилу,
снизить риск серьезных травм.
[] Если шнур питания
поврежден, его необходимо заменить
только производителем или авторизованным сервисом
центр, чтобы избежать риска.А

ПРЕДУПРЕЖДЕНИЕ!
ПРОЧИТАЙТЕ И ПОНИМАЙТЕ ВСЕ
ИНСТРУКЦИИ. Несоблюдение всех инструкций
перечисленные ниже, могут привести к поражению электрическим током, возгоранию и / или
серьезная травма.

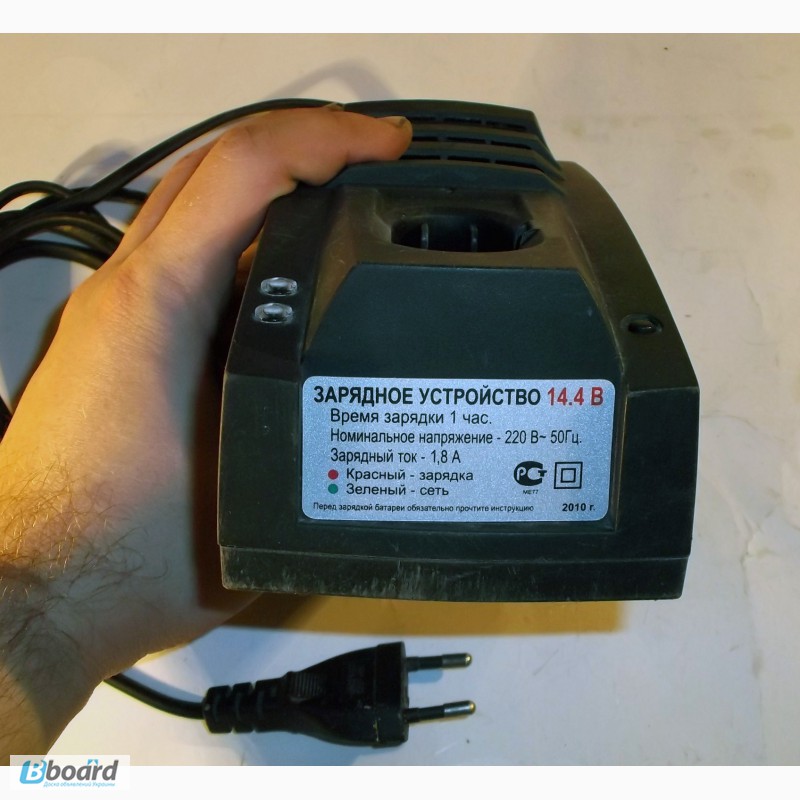

[] Перед использованием зарядного устройства прочтите все инструкции.
и предупреждающие надписи в этом руководстве на батарее
зарядное устройство, аккумулятор и продукт, использующий аккумулятор, чтобы предотвратить
неправильное использование продуктов и возможные травмы или повреждения.
_1_

ОСТОРОЖНОСТЬ:

Чтобы снизить риск поражения электрическим током

или повреждение зарядного устройства и аккумулятора, зарядите
только никель-кадмиевые аккумуляторные батареи как
специально обозначено на вашем зарядном устройстве.Другой
типы батарей могут взорваться, что приведет к
травмы или повреждения.
[] Не используйте зарядное устройство на открытом воздухе, не подвергайте его воздействию влаги или
влажные условия. Вода, поступающая в зарядное устройство, увеличится
опасность поражения электрическим током.
[] Использование вложения не рекомендуется
или продано
от производителя зарядного устройства
может привести к
опасность возгорания, поражения электрическим током или получения травм.
Следование этому правилу снизит риск поражения электрическим током,
пожар или серьезная травма.
[] Не злоупотребляйте шнуром или зарядным устройством. Никогда не используйте шнур для
переносите зарядное устройство.Не тяните за шнур зарядного устройства.
чем вилка при отключении от розетки.
Может произойти повреждение шнура или зарядного устройства и создать
опасность поражения электрическим током. Заменить поврежденные шнуры
немедленно.
[] Убедитесь, что шнур расположен так, чтобы он не
наступить, споткнуться, вступить в контакт
с острыми краями или движущимися частями или иным образом
подвергнутый повреждению или стрессу. Это уменьшит
риск случайного падения, которое может привести к травме, и
повреждение шнура, что может привести к поражению электрическим током.
шок.[] Берегите шнур и зарядное устройство от тепла, чтобы
повреждение корпуса или внутренних частей.
[] Не позволяйте бензину, маслам, на нефтяной основе
продукты,
и т. д. соприкасаются с пластиковыми деталями. В них содержатся
химические вещества, которые могут повредить, ослабить или разрушить
пластик.

я
знак равно

2.
3.

ПК

СПАСТИ

[] Удлинитель не следует использовать, если
абсолютно необходимо. Использование неправильного расширения
шнур может стать причиной возгорания или поражения электрическим током. Если
необходимо использовать удлинитель, убедитесь, что:
а. Контакты на вилке удлинителя такие же
номер, размер и форма соответствуют штекеру зарядного устройства.б. Этот удлинитель подключен правильно и в хорошем состоянии.
электрическое состояние; а также
c. Этот размер провода достаточно велик для номинального тока переменного тока.
зарядного устройства, как указано ниже:
Длина шнура (футы)

25 '

50 '

100 '

Размер шнура (AWG)

ПРИМЕЧАНИЕ: AWG = американский калибр проводов.
[] Не используйте зарядное устройство с поврежденным шнуром или
вилка, которая может вызвать короткое замыкание и поражение электрическим током. Если
повреждено, замените зарядное устройство авторизованным
мастер по ремонту.
[] Не используйте зарядное устройство, если оно получило резкий
удар, уронили или иным образом повредили в любом
способ.Отнесите его к авторизованному специалисту по обслуживанию электрооборудования.
проверьте, исправно ли работает зарядное устройство
порядок.
[] Не разбирайте зарядное устройство. Отнесите это авторизованному
обслуживающий персонал, когда требуется обслуживание или ремонт. Неверно
повторная сборка может привести к поражению электрическим током или возгоранию.
[] Отключите зарядное устройство от розетки, прежде чем пытаться
техническое обслуживание или очистка, чтобы снизить риск
поражение электрическим током.
[] Отключите зарядное устройство от источника питания, когда
не используется. Это снизит риск поражения электрическим током.
или повредить зарядное устройство, если металлические предметы упадут внутрь.
открытие.Это также поможет предотвратить повреждение
зарядное устройство во время скачка напряжения.
[] Опасность поражения электрическим током. Не трогайте неизолированный
часть выходного разъема или неизолированный аккумулятор
Терминал.
[] Сохраните эти инструкции.
Ссылайтесь на них часто
и используйте их, чтобы проинструктировать других, кто может использовать это
орудие труда. Если вы одолжите кому-то этот инструмент, одолжите им эти
инструкции также для предотвращения неправильного использования продукта и
возможная травма.

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ NT
E IN} TR CTIO

В данном руководстве содержатся важные инструкции по технике безопасности и эксплуатации зарядного устройства 720355001.Перед использованием зарядного устройства прочтите все инструкции и предупреждающие надписи на зарядном устройстве, аккумуляторе и
продукт, использующий аккумулятор.
ВНИМАНИЕ: Чтобы снизить риск получения травм, заряжайте только никель-кадмиевые аккумуляторные батареи. Другие типы батарей
может взорваться, что приведет к травмам или повреждению.

В этом продукте могут использоваться некоторые из следующих символов.
интерпретация
Эти символы позволят вам работать с изделием лучше и безопаснее.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ИМЯ

ОБОЗНАЧЕНИЕ / ПОЯСНЕНИЕ

Вольт

Напряжение

Амперы

Текущий

мз

Герц

Частота (циклов в секунду)

Ватт

Власть

мин

Минуты

Время

Переменный ток

Тип тока

Постоянный ток

Тип или характеристика

нет

Нет скорости загрузки

Скорость вращения без нагрузки

[]

Конструкция класса II

С двойной изоляцией

.../мин

В минуту

Обороты, удары, поверхностная скорость, орбиты и т. Д. В минуту

Предупреждение о влажных условиях

Не подвергайте воздействию дождя и не используйте во влажных помещениях.

Прочтите руководство оператора

Чтобы снизить риск получения травмы, пользователь должен прочитать и понять
руководство оператора перед использованием этого продукта.

Защита глаз

Всегда надевайте защитные очки или защитные очки с боковыми щитками и,
при необходимости, полная маска для лица при работе с этим изделием.

Предупреждение о безопасности

Меры предосторожности, связанные с вашей безопасностью.

Символ без рук

Если вы не держите руки подальше от лезвия, это приведет к
серьезная травма.Символ без рук

Если вы не держите руки подальше от лезвия, это приведет к
серьезная травма.

Символ без рук

Если вы не держите руки подальше от лезвия, это приведет к
серьезная травма.

Символ без рук

Если вы не держите руки подальше от лезвия, это приведет к
серьезная травма.

Горячая поверхность

Чтобы снизить риск травмы или повреждения, избегайте контакта с любыми
горячая поверхность.

= .-- =. # _

@
О
, &

@
@
@

текущего

строительство

Следующие сигналы и значения
предназначены для выяснения уровней риска, связанного с этим продуктом.УСЛОВНОЕ ОБОЗНАЧЕНИЕ

СИГНАЛ

ИМЕЯ В ВИДУ

ОПАСНОСТЬ:

Указывает
неизбежно
в смерти или серьезной
травма. опасная ситуация, которая, если ее не избежать, приведет к

ПРЕДУПРЕЖДЕНИЕ:

Указывает
потенциально
опасная ситуация, которая, если ее не избежать, может привести
в
смерть или серьезный
травма, повреждение.

ОСТОРОЖНОСТЬ:

Указывает
потенциально травма.
опасная ситуация, которая, если ее не избежать, может привести
в минорном или умеренном

ОСТОРОЖНОСТЬ:

(Без символа предупреждения о безопасности) Указывает на ситуацию, которая может привести к повреждению имущества.
повреждать.

УСЛУГА

, _

Обслуживание требует особой осторожности и знаний
и должны выполняться только квалифицированной службой
техник.Для обслуживания предлагаем вам вернуть товар.
в ближайшую к вам СЛУЖБУ ПОИСКА ЗАПЧАСТЕЙ И РЕМОНТА
ЦЕНТР по ремонту. При обслуживании используйте только идентичные
запасные части.

, _

ПРЕДУПРЕЖДЕНИЕ:

Во избежание серьезных травм

не пытайтесь использовать этот продукт, пока не прочтете
досконально и полностью понимать операторскую
руководство по эксплуатации. Если вы не понимаете предупреждений и
инструкции в руководстве оператора, не используйте это
продукт. Позвоните в службу поддержки потребителей по телефону
1-800-932-3188 для получения помощи.ПРЕДУПРЕЖДЕНИЕ:
Работа с любым электроинструментом может привести к попаданию посторонних предметов в глаза, что
может привести к серьезному повреждению глаз. Перед началом работы с электроинструментом всегда надевайте защитные приспособления.
защитные очки или защитные очки с боковыми щитками и, при необходимости, щиток, закрывающий все лицо. Мы рекомендуем
Защитная маска Wide Vision для использования поверх очков или стандартных защитных очков с боковыми щитками.
Всегда используйте средства защиты глаз с маркировкой в соответствии с ANSI Z87.1.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

ПРОДУКТ

Технические характеристики

Цанга................................................... ....

Шестигранный хвостовик 1/4 дюйма

Мотор ................................................. ................
Выключатель ............................................

7,2 В постоянного тока

Скорости .............................................. 200/600 об / мин. (Об / мин)
Схватить ................................................. .............
24 позиции

Тип коромысла / двусторонний

ДВУХСКОРОСТНОЙ
ШЕСТЕРЕННЫЙ ПОЕЗД (HI&O)
МОМЕНТ
РЕГУЛИРОВКА
ПАЛКА / ПИСТОЛЕТ
КНОПКА ВРАЩЕНИЯ

КОЛЛЕ

СВЕТОДИОДНЫЙ
BiT ХРАНЕНИЕ

ЗАРЯДНОЕ УСТРОЙСТВО
ВЕЛ
СВЕТ

ОТВЕРТКА

Инжир.1

ЗНАТЬ ОТВЕРТКУ

ПАЛКА / ПИСТОЛЕТ

См. Рисунок 1.

Отвертка разработана таким образом, чтобы ее можно было
работала как палочная отвертка или как пистолетная отвертка.

Безопасное использование этого продукта требует понимания
информации о продукте и в этом операторе
руководство, а также знание проекта, которым вы являетесь
пытаясь. Перед использованием этого продукта ознакомьтесь
со всеми особенностями эксплуатации и правилами безопасности.

МОМЕНТ

СВЕТОДИОДНЫЙ ФОНАРЬ
Светодиодная рабочая лампа, расположенная на передней части инструмента,
горит, когда триггерный переключатель нажат.Этот
обеспечивает дополнительный свет для повышенной видимости.

ДВУХСКОРОСТНОЙ

•

Внимательно осмотрите продукт, чтобы убедиться, что он не сломан.
или повреждение произошло во время транспортировки.

•

Не выбрасывайте упаковочный материал, пока
тщательно осмотрел и удовлетворительно эксплуатировал
продукт.

•

Если какие-либо детали повреждены или отсутствуют, звоните
1-800-932-3188 для получения помощи.

УПАКОВКА

СПИСОК

Отвертка
Биты (2)
Набор бит (включая держатель бит)
Зарядное устройство
Случай
Руководство оператора

КОРРЕКТИРОВАНИЕ

ЗВЕНЕТЬ

У вашей отвертки 24-позиционная муфта.Крутящий момент
регулировочное кольцо можно повернуть, чтобы выбрать нужную величину
крутящего момента для приложения.
ЗУБЧАТАЯ ПЕРЕДАЧА

Двухскоростная зубчатая передача предназначена для бурения или забивки
на низких или высоких скоростях. Ползунковый переключатель расположен сверху
Ваша отвертка для выбора скорости LO или Hi.

РАСПАКОВКА
Этот продукт был доставлен в полностью собранном виде.
Осторожно снимите изделие и любые аксессуары с
коробка. Убедитесь, что все предметы, перечисленные в упаковке
список включены.

ОТВЕРТКА

ВЫКЛЮЧАТЕЛЬ
Отвертка оснащена кулисным переключателем.
который включает и выключает отвертку.Этот переключатель также
управляет функцией прямого и обратного хода.

БИТНОЕ ХРАНЕНИЕ
Биты, поставляемые с отверткой, можно вставить в
место для хранения, расположенное на основании отвертки.

•

КОМБИНАЦИЯ

ПРЕДУПРЕЖДЕНИЕ:
Если какие-либо детали повреждены или отсутствуют
не работайте с этим изделием, пока не будут
заменены. Несоблюдение этого предупреждения может привести к
серьезная травма.

ПРЕДУПРЕЖДЕНИЕ:
Не пытайтесь модифицировать этот продукт
или создайте аксессуары, не рекомендуемые для использования с
этот продукт. Любое такое изменение или модификация является
неправильное использование и может привести к опасным условиям
что может привести к серьезным травмам.А

ПРЕДУПРЕЖДЕНИЕ:
Чтобы предотвратить случайный запуск этого
может привести к серьезным травмам, всегда удаляйте
аккумулятор из изделия при сборке
части.

[] После обычного использования минимум 10 часов зарядки
требуется время для полной зарядки отвертки.

ПРЕДУПРЕЖДЕНИЕ:
Не позволяйте знакомству с продуктами
сделать вас неосторожным. Помните, что неосторожный
доли секунды достаточно, чтобы нанести серьезный

[] Не размещайте зарядное устройство в местах с очень высокой температурой или
холодно. Лучше всего он будет работать при нормальной комнатной температуре.травма, повреждение.

ПАЛКА / ПИСТОЛЕТ

КОМБИНАЦИЯ

ОТВЕРТКА

См. Рисунок 3.

ПРЕДУПРЕЖДЕНИЕ:
Всегда надевайте защитные очки или защитные приспособления.
очки с боковыми щитками при работе с изделиями.
В противном случае могут быть брошены предметы.
в глаза, что может привести к серьезной травме.

Отвертка разработана таким образом, чтобы ее можно было
используется как палочная отвертка или пистолетная отвертка. А
Кнопка вращения расположена сбоку от отвертки.
Чтобы установить отвертку в положение пистолета, удерживайте ее в
нормальное рабочее положение, нажмите кнопку вращения и
нажмите на ручку.Вставить отвертку в палку
положение, удерживайте в нормальном рабочем положении, нажмите
кнопку вращения и потяните вверх за ручку.

ВНИМАНИЕ: Не используйте какие-либо насадки или
аксессуары, не рекомендованные производителем
этого продукта. Использование насадок или
не рекомендуемые аксессуары могут привести к серьезным
личный вред.

ВРАЩЕНИЕ
КНОПКА

ПРИЛОЖЕНИЯ
Вы можете использовать этот продукт для целей, перечисленных ниже:
[] Заворачивание шурупов отверткой

биты

[] Бурение для легких грузов
ЗАРЯДКА

ОТВЕРТКА

См. Рисунок 2.Этот инструмент был доставлен с низким уровнем заряда в
предотвратить возможные проблемы. Таким образом, вы должны взимать
его на ночь перед использованием.
ПРИМЕЧАНИЕ. Батареи не полностью заряжаются при первом включении.
заряжены. Подождите несколько циклов (после закручивания винтов
путем подзарядки), чтобы они полностью зарядились.
Если зарядное устройство не заряжает отвертку нормально
обстоятельства, верните отвертку и зарядное устройство в
ближайший сервисный центр Sears для проверки электрооборудования.

СВЕТОДИОДНЫЙ
Рис. 3
КОЛЛЕ
См. Рисунок 4.Цанга на отвертку
принимает шестигранные биты 1/4 дюйма.

Заряжать:

ВСТАВИТЬ / УДАЛИТЬ

[] Вставьте штекер зарядного устройства во входное гнездо, убедившись, что они
правильно подключен.

был разработан для

БИТЫ

См. Рисунок 4.
Вставьте биту в цангу как можно глубже. Чтобы немного убрать,
вытащите сверло из цанги.

[] Зарядное устройство можно использовать в обычном доме.
напряжение 120 В, 60 Гц, только переменный ток.

ПРИМЕЧАНИЕ. При использовании битов 1/4 дюйма используйте удлинитель.

[] Подключите зарядное устройство к источнику питания.
СВЕТИЛЬНИК
УКАЗЫВАЕТ ЗАРЯД

КОЛЛЕ
ВХОД
ДЖЕК

ЗАРЯДНОЕ УСТРОЙСТВО
ЗАРЯДНОЕ УСТРОЙСТВО
ЗАТЫКАТЬ
___

РЕГУЛИРУЕМЫЙ

Инжир.4

МОМЕНТ

СХВАТИТЬ

Этот продукт оснащен регулируемым крутящим моментом.
муфта для ввинчивания разных типов шурупов в разные
материалы. Правильная настройка зависит от типа
материал и размер используемого винта.

Рис. 2
10

РЕГУЛИРОВКА МОМЕНТА

БИТНОЕ ХРАНЕНИЕ

См. Рисунок 5.
Есть двадцать четыре настройки индикатора крутящего момента, расположенные на
переднюю часть отвертки.

См. Рисунок 7.
Когда отвертка не используется, биты, поставляемые с отверткой, могут
размещать в отсеке для хранения, расположенном на передней панели
отвертка.[] Поверните регулировочное кольцо до желаемого значения.
. 1-4
Для заворачивания небольших шурупов
,

5-9

Для ввинчивания шурупов в мягкий материал

10–14

Для заворачивания шурупов в мягкие и твердые
материалы

15-19

Для ввинчивания шурупов в твердую древесину

20–24

Для заворачивания больших шурупов и сверления

ОТВЕРТКА

СТРЕЛКА
УВЕЛИЧИТЬ
МОМЕНТ

BIT STORAGEAREA

Рис. 7

МОМЕНТ
РЕГУЛИРОВОЧНЫЙ КОЛЬЦО
ДВУХСКОРОСТНОЙ
См. Рисунок 8.
ВЕЛ
СВЕТ

ЧТОБЫ УМЕНЬШИТЬ
МОМЕНТ

Отвертка имеет двухскоростную зубчатую передачу, рассчитанную на
Низкая или высокая скорость.Ползунковый переключатель расположен в верхней части
отверткой, чтобы выбрать скорость LO или HI. Когда используешь
отверткой в диапазоне оборотов LO, скорость уменьшится
и агрегат будет иметь больше мощности и крутящего момента. Когда используешь
отверткой в диапазоне скоростей HI, скорость увеличится и
агрегат будет иметь меньшую мощность и крутящий момент. При сверлении используйте 1/4
только сверла с шестигранным хвостовиком. Максимальный размер сверла - 1/4 дюйма.
Используйте настройку скорости HI для сверления отверстий, а настройку LO
установка скорости заворачивания шурупов.

Рис. 5

СВЕТОДИОДНАЯ РАБОТА
См. Рисунок 5.Светодиодная подсветка на передней части отвертки
загорится, когда триггерный переключатель будет нажат.
Это обеспечивает дополнительное освещение на поверхности
заготовка для работы в условиях недостаточной освещенности.
ДВИЖЕНИЕ / УДАЛЕНИЕ

ЗУБЧАТАЯ ПЕРЕДАЧА

ВИНТЫ

ДВУХСКОРОСТНОЙ
ПЕРЕДАЧА (HI-LO)

См. Рисунок 6.
Для заворачивания винтов нажмите верхнюю часть переключателя, чтобы снять
винты, нажмите на нижнюю часть переключателя.
Привет

ВПЕРЕД
ВЫКЛЮЧАТЕЛЬ
ЗАДНИЙ ХОД

Рис. 8
Рис. 6

А
А

ОБЩЕЕ
ПРЕДУПРЕЖДЕНИЕ:
При обслуживании используйте только идентичные
Запасные части мастера.Использование любой другой части
может создать опасность или вызвать повреждение продукта.

Избегайте использования растворителей при чистке пластиковых деталей. Самый
пластмассы подвержены повреждениям от различных типов
коммерческие растворители и могут быть повреждены в результате их использования.
Используйте чистую ткань для удаления грязи, пыли, масла, жира и т. Д.

ПРЕДУПРЕЖДЕНИЕ:
Всегда надевайте защитные очки или защитные приспособления.
очки с боковыми щитками при использовании сжатого воздуха
чистить продукты. Если операция пыльная, также наденьте
респиратор от пыли.

,, _ IL ВНИМАНИЕ:

Только детали, указанные в списке деталей, предназначены для
отремонтированы или заменены заказчиком.Все остальные части
необходимо заменить в сервисном центре Sears.

И ПОДГОТОВКА

УДАЛЯТЬ:
•
•

Вставьте отвертку с плоским лезвием между краем
кнопку вращения и корпус отвертки.
Удалить кнопку вращения.

•

Выкрутите пять винтов, крепящих крышку корпуса мотора.
затем снимите крышку.

•

Выньте аккумуляторные батареи из корпуса мотора так, чтобы обнажить
провода и клеммы аккумулятора. Отсоедините провода от
клеммы аккумулятора. ПРИМЕЧАНИЕ: будьте осторожны, чтобы не сломать аккумулятор.
приводит при их отключении.

Ни в коем случае не допускайте попадания тормозной жидкости,

бензин, нефтепродукты, проникающие
масла и др.соприкасаются с пластиковыми деталями.
Химические вещества могут повредить, ослабить или разрушить пластик
что может привести к серьезным травмам.

ПРЕДУПРЕЖДЕНИЕ:
Во избежание серьезных травм всегда
извлеките аккумулятор из продукта, когда
чистка или выполнение любого технического обслуживания.

СНЯТИЕ АККУМУЛЯТОРА
ДЛЯ ПЕРЕРАБОТКИ
См. Рисунки 9-10.

ПОДДЕРЖАНИЕ

ПРЕДУПРЕЖДЕНИЕ:
После снятия накройте аккумуляторную батарею.
клеммы с прочной липкой лентой. Не надо
пытаться разрушить или разобрать аккумулятор, или
удалите любой из его компонентов.Никель-кадмиевый
батареи должны быть переработаны или утилизированы надлежащим образом.
Кроме того, никогда не касайтесь обеих клемм металлическими предметами.
и / или части тела, так как это может привести к короткому замыканию. Хранить
вдали от детей. Несоблюдение этих
предупреждения могут привести к пожару и / или серьезным травмам.

АККУМУЛЯТОРЫ
Отвертка оснащена никель-кадмиевым
аккумуляторы. Стаж работы от каждого
зарядка будет зависеть от типа выполняемой вами работы.
Батареи в этом инструменте разработаны для обеспечения
максимальная безотказная жизнь.Однако, как и все батареи, они
со временем изнашивается. Чтобы извлечь и утилизировать батареи,
следуйте инструкциям по СНЯТИЮ АККУМУЛЯТОРА. Обработка этих
батарейки, особенно при ношении колец и украшений, могут
привести к серьезному ожогу.

Чтобы сохранить природные ресурсы, пожалуйста
утилизируйте или утилизируйте батареи надлежащим образом.
Этот продукт содержит никель-кадмий
батареи. Местное, государственное или федеральное
законы могут запрещать утилизацию никель-кадмиевых батарей вместе с обычным мусором.
Проконсультируйтесь с местным органом по утилизации отходов для получения информации о
доступные варианты переработки и / или утилизации.ВИНТЫ ......?

ОТВЕРТКА
COVE__
АККУМУЛЯТОРЫ
ВРАЩЕНИЕ
КНОПКА

Рис. 10
12

Чтобы получить максимально долгую жизнь с батареей, мы предлагаем
Срок хранения аккумуляторов более 30 дней:
следующий:
m Храните аккумулятор в месте, где температура
ниже
80 ° R
m Удалить
инструмент от зарядного устройства честно заряжен полностью
andreadyforuse.
м Storebatterypacksina "разряжена"
состояние.

Посмотрите на эти аксессуары
в розничной сети:
[] № 2 Phillips / 8-10 шлиц, 2 шт.

[]

7-шт. Набор отверток и футляр

[]
[]

№ 3 Phillips / 6-8 шлицев, 2 шт.5-шт. Набор сверл с шестигранным хвостовиком

[]

13-Шт. Силовая отвертка / гайка

Набор и чехол

[]

17-Шт. Силовая отвертка / гайка

Набор и чехол

[]

6 шт. Набор магнитных бит сверхдлины

[]

30-шт. Силовая отвертка / гайка

Набор и чехол

ПРЕДУПРЕЖДЕНИЕ:

Текущие вложения

и аксессуары, доступные для использования с этим продуктом, перечислены выше. Не используйте

любые насадки или аксессуары, не рекомендованные производителем этого продукта. Использование насадок
использование не рекомендованных аксессуаров может привести к серьезным травмам.* -

МАСТЕР

ОТВЕРТКА 7,2 В

МОДЕЛЬ

НЕТ. 315.117790

- *

В
число будет относительно
быть найденным на
тарелка
прикреплен к
заказ мотора
Корпус. ремонт
Alwaysparts.
укажите номер модели
во всех моделях
переписка
ваш
КРАСИТЕЛЬ
или когда
СМОТРЕТЬ НАЗАД

СТРАНИЦА ДЛЯ ЗАКАЗА ДЕТАЛЕЙ

ЧАСТИ
Ключ
Нет.
1
2
3

ИНСТРУКЦИИ

СПИСОК

Часть
Число

Описание

720355001
670803054
670802034
580305009
987000297

Зарядное устройство ................................................. ...........................................................
Насадка для отвертки (# 6-8 мм со шлицем) ........................................ ..........................
Отвертка (Головка Филиппа №2) .......................................... ........................
Кейс для переноски (не показан) ............................................ .................................
Руководство оператора

Кол-во.

или

1
1
1
1

Твой дом
Для экспертного поиска и устранения неисправностей

и советы по домашним решениям:

www.managemyhome.com

Для ремонта в вашем доме всей бытовой техники основных брендов,
газонная и садовая техника или системы отопления и охлаждения,
независимо от того, кто это сделал, независимо от того, кто его продал!
Для запасных частей, принадлежностей и
инструкции по эксплуатации, которые нужно сделать своими руками.Профессиональный монтаж бытовой техники Sears
и такие предметы, как открыватели гаражных ворот и водонагреватели.

1-800-4-МОЙ-ДОМ

(1-800-469-4663)

Звоните в любое время, днем и ночью (США и Канада)
www.sears.com
www.sears.ca

Наш дом
Для ремонта предметов ручной клади, таких как пылесосы, оборудование для газонов,
и электроники, звоните в любое время, чтобы узнать, где находится ближайший к вам
Сервис запчастей и ремонта Sears

1-800-488-1222

(СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.)

1-800-469-4663

www.sears.com

Купить защиту

1-800-827-6655

соглашение

на продукте, обслуживаемом Sears:

1-800-361-6665

Para pedir servicio de reparaci6n
a domicilio, y para ordenar piezas:

Au Canada

Торговая марка

/ СМ Сервис

(Канада)

налить обслуживание на французском языке:

1-800-LE-FOYER

M °

(1-800-533-6937)
www.море rs.ca

(1-888-784-6427)

® Зарегистрировано

(Канада)

www.sears.ca

(СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.)

1-888-СУ-ХОГАР

Центр

Знак Сирса

® Marca Registrada / TM Marca de Fabrica / SM Marca de Servicio
MC Marque
коммерция
/ MD Marque
Депозит
де Сирс
Бренды,

Бренды,

де Сирс
ООО

ООО
Бренды,

ООО

Исходные данные Exif:

 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.2
Линеаризованный: Нет
Количество страниц: 14
Макет страницы: одностраничный
Режим страницы: UseNone
Производитель: Goby Monitor Application версии 3, 2, 1, 4
Дата создания: 29 мар, сб, 12:54:57 2014
Автор:
Заголовок                           :
Тема                         :

Метаданные EXIF, предоставленные EXIF.tools

Да пошли вы, мастера по ремонту гаджетов! Нет, правда, вам понадобится множество отверток, чтобы починить наушники Apple AirPods Max • The Register

AirPods

максимально приближены к ругательству в мире ремонта, известному тем, что их почти невозможно обслуживать из-за их плотной схемы и закрытой конструкции.К счастью, это не тот случай, когда речь идет об очень дорогих наушниках Apple AirPods Max.

Бутоны оказались на удивление модульными, когда они подверглись резкому свету владельцев лопаток на iFixit.

Вот и хорошие новости: AirPods Max довольно модульны, что упрощает разборку. То есть при условии, что у вас достаточно большая коллекция отверток. Создатели гаджетов столкнулись с головокружительным множеством типов винтов, от пенталоба и торкса до тех, которые они не могли определить с первого взгляда.

Это не должно стать большим сюрпризом для тех, кто когда-либо обслуживал или ремонтировал комплекты Apple. Купертино имеет склонность к использованию различных типов винтов в своем оборудовании, и первые модели Intel MacBook этого поколения являются яркими примерами этого. Это неизбежно усложнит повторную сборку, особенно если вы не сможете должным образом отследить, куда идет каждый винт.

Что лежит внизу (нажмите, чтобы увеличить). Изображение: любезно предоставлено iFixit

«Хотя винты почти всегда предпочтительнее приклеивать, огромное количество типов винтов здесь сбивает с толку – вам понадобится обширный набор инструментов, даже по нашим стандартам», – отметили на сайте, занимающемся ремонтом.

Apple удачно называет свои беспроводные накладные наушники AirPods Max – как, например, максимальный ущерб вашему кошельку

ПОДРОБНЕЕ

Говоря о клее, у нас есть плохие новости по этому поводу. Решетки наушников на каждой чашке прикреплены как винтами с пенталой, так и большими каплями клея. Чтобы избежать этого, необходимо осторожно использовать тепловую пушку, чтобы случайно не расплавить часть своих наушников за 550 фунтов стерлингов.

После этого все просто, хотя и неудобно. Приложив немного усилий, можно удалить все соответствующие компоненты: от двойных логических плат, скрытых внутри каждого динамика, до оголовья и двух аккумуляторов.

Двойные логические платы скрыты внутри каждого динамика …

«Эти вещи на самом деле довольно пригодны к эксплуатации. Неинтересно в обслуживании, но исправно», – отмечает iFixit.

Это большой сюрприз? Ну и да, и нет. С одной стороны, мы подозревали, что эти вкладыши будут относительно легко ремонтируемыми, особенно учитывая, что Apple уже оценила стоимость базовых послегарантийных исправлений, таких как замена батареи. Точно так же в прошлом было возможно исправить другие наушники-вкладыши.

Но опять же, нельзя игнорировать ограниченный энтузиазм Apple по поводу ремонта сторонними производителями, который в равной степени относится как к компьютерному оборудованию, так и к аудиосистеме.

Как уже упоминалось, AirPods-вкладыши предназначены для одноразового использования. Когда батарея умирает, нет никакого реального способа исправить это. Ваш единственный вариант – купить другой.

Такая конструкция вредит как потребителям, так и окружающей среде.Прецедент заставил нас опасаться, что AirPods Max будет таким же. На этот раз мы рады, что ошиблись. ®

схема, сборка, разборка и ремонт

Преимущества аккумуляторных инструментов

Устройство беспроводных источников питания

Восстановление работоспособности дрели

Устранение неисправности адаптера

Самостоятельная зарядка литий-ионных батарей

Ремонт источников тока

Диагностика состояния электроинструмента

Ремонт зарядки шуруповерта своими руками (фото+схема) | Своими руками

Зарядка подвела

Помог токовый регулятор

Самостоятельный ремонт зарядного устройства шуруповерта: фото

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Ремонт зарядного устройства шуруповёрта своими руками – мастер класс с пошаговыми фото

Как отремонтировать зарядное устройство шуруповерта своими руками – мастер класс с пошаговыми фото

Ремонт зарядного устройства аккумуляторной дрели (шуруповерта)

Ремонт зарядного устройства шуруповерта своими руками

Ремонт зарядника для шуруповерта своими руками

Ремонт зарядного устройства с гарантией на работу

Адреса сервисных центров

бтрея, зарядное устройство, редуктор, кнопка, аккумулятор

Устройство и принцип действия электрического шуруповерта

Основные неисправности шуруповертов

Неисправности электрической части

Механические неисправности шуруповертов

Black and Decker LI2000 Устранение неполадок

Как отремонтировать зарядное устройство DeWalt

S021-UK Зарядное устройство USB, смещенный угловой адаптер Werktough Home Repair Set 3,6 В Угловой адаптер беспроводной отвертки 29 Биты для отвертки

S021-UK Зарядное устройство USB, переходник со смещенным углом Werktough Home Repair Set 3,6 В Угловой адаптер для беспроводной отвертки 29 Биты для отвертки

Шуруповерты и отвертки Литиевый аккумулятор постоянного тока 3.Набор инструментов для ремонта электрической отвертки 6V Зарядное устройство USB для дома и сада

Литиевый аккумулятор DC 3,6 В Набор инструментов для ремонта отверток USB Зарядное устройство

Световое оборудование и инструменты Набор отверток, 31 предмет, отлично подходит для ремонта телефонов и компьютеров Ручной инструмент

MA-2420 Зарядное устройство 24 В

Набор отверток, 31 предмет, отлично подходит для ремонта телефонов и компьютеров

Craftsman 315117790 Руководство пользователя БЕСПРОВОДНАЯ ОТВЕРТКА Руководства и руководства L1004110

CRAFTSMAN Screwdriver Cordless Manual L1004110 CRAFTSMAN Screwdriver Cordless Owner’s Manual, CRAFTSMAN Screwdriver Руководство по беспроводной установке

Да пошли вы, мастера по ремонту гаджетов! Нет, правда, вам понадобится множество отверток, чтобы починить наушники Apple AirPods Max • The Register

Apple удачно называет свои беспроводные накладные наушники AirPods Max – как, например, максимальный ущерб вашему кошельку

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
