Как разобрать двигатель шуруповерта – Морской флот

Шуруповерт – это инструмент, часто используемый в профессиональной сфере при ремонтно-строительных работах, а также в быту. Как и любые электромеханические устройства, шуруповерты подвержены неисправностям. Данный аппарат не является сложным устройством, и при возникновении неполадок ремонт основных неисправностей шуруповерта можно провести своими руками.

Основные неисправности шуруповерта и их причины

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

В шуруповертах могут устанавливаться как коллекторные электромоторы, так и безколлекторные двигатели (не имеют электрощеток).

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
Аппарат самопроизвольно включается . Скорее всего, неисправна кнопка пуска.
Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

отсоедините аккумуляторный блок от корпуса аппарата;
открутите весь крепеж, удерживающий 2 половинки устройства вместе;

снимите верхнюю часть корпуса;
выньте все содержимое из корпуса аппарата;

аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
извлеките переключатель скоростей;
разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Важно правильно их спаять, то есть последовательно: плюс одной батареи соединяется с минусом другой, а плюс второй с минусом следующей и т.
д.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить.

Замена щеток

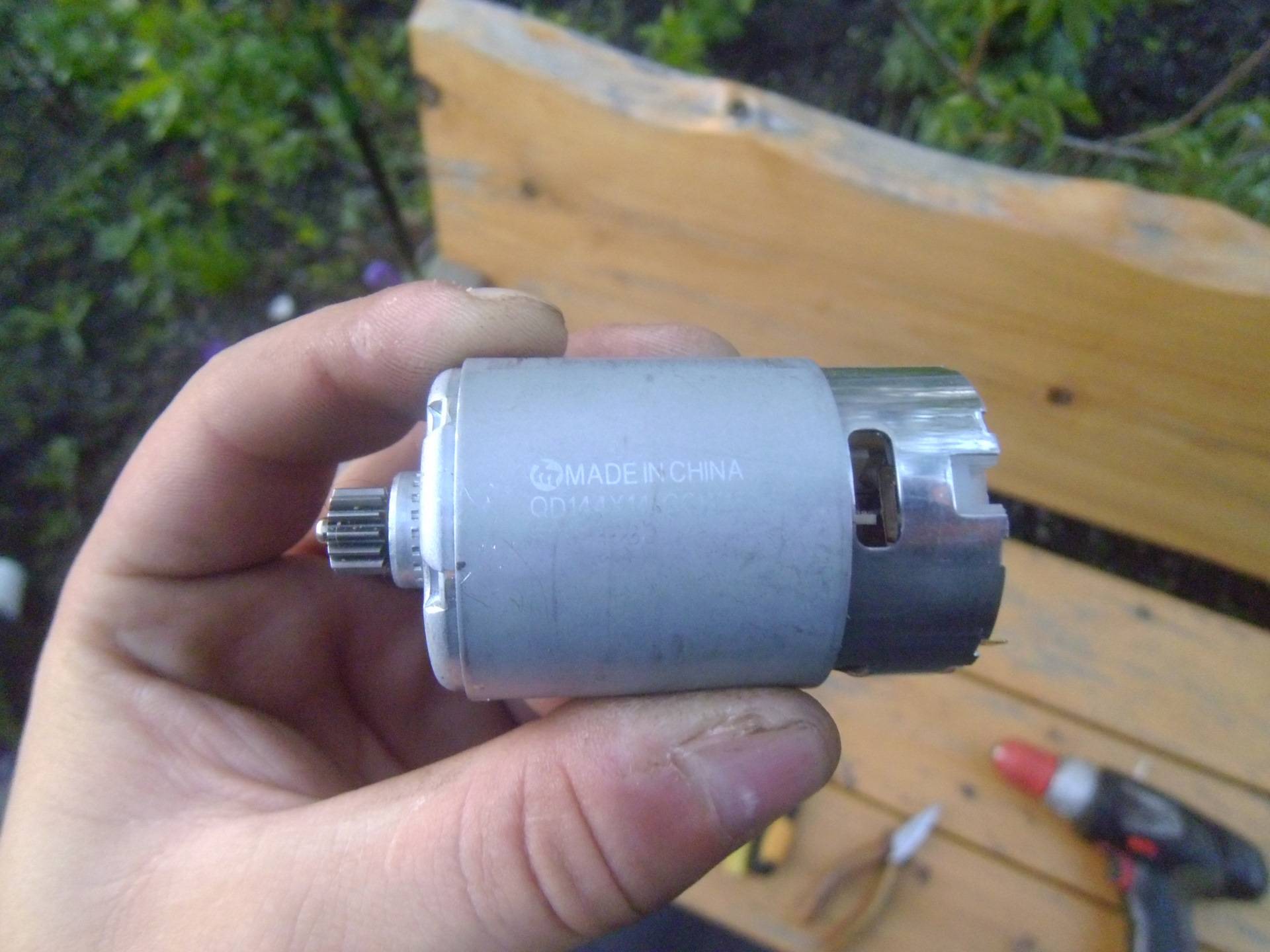

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Иногда, чтобы заменить щетки, потребуется пропилить в них канавку. Это зависит от способа их крепления.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

Шестерни чаще всего ломаются, если они изготовлены из пластика (применяются в дешевых аппаратах). Если это произошло, то они подлежат замене.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона.

Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.

38 в 1 Многофункциональный набор отверток для компьютерного телефона Разберите отвертки с открытым набором инструментов для ремонта | |

Описание продукта:
Набор отверток отличается прекрасным качеством изготовления, хорошим качеством, достаточной твердостью головки, высокой точностью формы ножа и не поддается деформации при использовании. Высококачественная антистатическая ручка имеет научный дизайн и высокую работоспособность. Горловина ручки, используемая для блокировки головки, имеет конструкцию из шести внутренних сторон, что эффективно предотвращает прорезывание и скольжение инструмента при использовании.Все головы магнитные, за исключением того, что они могут крепко держать руку. Помимо ручки, он также может эффективно тянуть винты; Конструкция съемного нижнего ящика также повышает удобство и скорость использования. Это полный комплект пластиковой коробки длиной 140 х 95 х 28 мм, которую легко переносить и использовать, и которую можно использовать для разборки всех видов мобильных телефонов и других электроприборов всех марок и моделей! Это необходимый инструмент для вашего обслуживания и повседневной жизни.

Особенности:
1.Профессиональный и практичный дизайн, красивый внешний вид, бесплатная сборка, широкий спектр применения;
2. Регулируемая удлинительная штанга, которую легко разобрать, может регулировать длину в соответствии с различными потребностями;
3. Высококачественные прецизионные сопла с полной спецификацией могут использоваться в различных областях;
4. Ручка, разработанная в соответствии с формой руки механика человеческого тела, делает работу более трудоемкой и удобной;
5. Прецизионное дозирующее сопло изготовлено из высокотемпературных материалов и упаковано в полный комплект коробок, удобных для переноски и использования.

Технические характеристики:
Материал: ABS + сталь + цинковый сплав
Размер упаковки: 135 * 90 * 23 мм / 5,31 * 3,54 * 0,91 “
Магнетизм: с магнетизмом
Спецификация: 38шт

Примечания:
1. Из-за другого монитора и световой эффект, фактический цвет элемента может немного отличаться от цвета, показанного на изображениях. Спасибо!
2. Пожалуйста, позвольте 1-3 см измерения отклонения из-за ручного измерения.

Многофункциональный набор отверток для компьютерного телефона Разберите отвертки с открытым набором инструментов для ремонта 38 в 1 | |

Описание продукта:
Набор отверток отличается высоким качеством изготовления, хорошим качеством, достаточной твердостью головки, высокой точностью формы ножа, а также не легко деформируется и ломается при использовании. Высококачественная антистатическая ручка имеет научный дизайн и высокую работоспособность. Горловина ручки, используемая для блокировки головки, имеет конструкцию из шести внутренних сторон, что эффективно предотвращает прорезывание и скольжение инструмента при использовании.Все головы магнитные, за исключением того, что они могут крепко держать руку. Помимо ручки, он также может эффективно тянуть винты; Конструкция съемного нижнего ящика также повышает удобство и скорость использования. Это полный комплект пластиковой коробки длиной 140 х 95 х 28 мм, которую легко переносить и использовать, и которую можно использовать для разборки всех видов мобильных телефонов и других электроприборов всех марок и моделей! Это необходимый инструмент для вашего обслуживания и повседневной жизни.

45 в одном ноутбуке Набор отверток Многофункциональная отвертка Мобильный телефон Ноутбук Ремонт инструмента Отвертка Разборка Инструмент | |

45 в одном Набор отверток для ноутбука Многофункциональная отвертка Мобильный телефон Ремонт ноутбука Инструмент для разборки отвертки

Характеристика ：

Материал: хромованадиевая сталь
Количество комплектов: 900
Область применения:
Вес: 0.35 (кг)
Профессиональная и портативная конструкция, высокая практичность
Различные длины регулирующих стержней
Регулировка длины с помощью удлинительного стержня, который можно вставить в рукоятку
Советы по точности различных спецификаций для различных целей
Ручка конструкция, которая делает работу проще и быстрее на основе эргономики
Все наконечники изготовлены из хромованадиевой стали (6150 #), термообработаны (твердость HRC52 ° C -56 ° C)
Набор прецизионных ходовых отверток 45PCS 1 включает 42 вставки позиции, 1 резиновая ручка (ок. 11,5 см), 1 удлинитель (12,0 см) и 1 металлическая ручка (прибл. 11,9 см).
Новый набор инструментов изменил ваш объект и станет идеальным аксессуаром
Материал рукоятки отвертки PP & TPR slip
Поворотный колпачок рукоятки отвертки
Наборы прецизионных отверток можно использовать для самых разных хобби проекта, автомобиля Работа и ремонт компьютеров и другой электронный ремонт
Может открыть мобильные телефоны, компьютеры, ноутбуки, карманные компьютеры, PSP, NDS, MP3-плееры и т. д.
Удлинитель представляет собой антистатический пинцет из нержавеющей стали с вращающейся ручкой на одном конце
Он оснащен пластиковым чехлом для удобной переноски

Смотрите также

Какой двигатель стоит на шкода рапид
Чем промыть охлаждение двигателя при замене тосола
Что дает компьютерная диагностика двигателя
Как определить скольки фазный двигатель
Какое масло лучше заливать в двигатель ваз 21124 16 клапанов
Турбина на двигателе как работает
Двигатель от холодильника как подключить

Как определить кольца или колпачки пропускают масло в двигателе
Датчик температуры дизельного топлива как может влиять на запуск двигателя
Какое масло заливать в двигатель шкода рапид
Какой двигатель на патриоте лучше

Как разобрать шуруповерт.

Разбираем шуруповерт сами

Иногда могут возникнуть неприятные ситуации, когда во время работы ломается электроинструмент, например, шуруповерт. Если нет времени идти в мастерскую или магазин, чтобы купить новый, то единственным выходом остается его самостоятельная диагностика и ремонт. В этом статье мы рассмотрим, как разобрать аккумуляторный шуруповерт для ремонта. Внешний вид шуруповерта напоминает пистолет.

Содержание:

Как он устроен
Как разобрать шуруповерт в целом
Разбираем аккумулятор шуруповерта
Как разобрать патрон шуруповерта
- Как крепится патрон
- Определяем как производитель закрепил патрон
- Демонтируем патрон
Подробно о том, как разобрать редуктор шуруповерта
- Конструкция планетарного редуктора
- Принцип работы 2 ступенчатого редуктора
- Разборка

Как он устроен

. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается.

Если посмотреть на шуруповерт в разрезе, то увидим:

регулятор оборотов;
реверс;
присоединенный к радиатору транзистор регулятора оборотов;
электродвигатель;
редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

отсоединяем корпус, в котором находится аккумулятор;
откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
извлекаем то, что находится в корпусе шуруповерта;
демонтируем кнопку реверса;
снимаем переключатель скоростей;
разъединяем двигатель и редуктор.

Разборка закончена.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет.

Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

если корпус разборный, то просто откручиваем крепеж;
в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.
Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;

когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ½-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.
Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;
запустить его;

посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

вынуть редуктор, а вместе с ним и шпиндель;
поместить узел в тиски;
взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

шестерни — кольцевая и солнечная;
сателлиты;
водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.
Через солнечную шестерню передается крутящий момент от первого водила ко второму . Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

Последовательность такая:

снимаем патрон;
раскручиваем корпус;
отсоединяем редуктор от двигателя;
снимаем пластину;
вынимаем по порядку все детали;

выкручиваем болты, соединяющие 2 половины редуктора;
корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и как разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

Имейте в виду: Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла. Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

перед работой проверяйте, как заряжен аккумулятор;
правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
после смены насадки правильно фиксируйте патрон;
регулируйте скорость вращения биты перед работой.

Купить Noyafa NF-N30 Mini Аккумуляторная электрическая отвертка с 24 битами, высокий крутящий момент В наличии Отправка сегодня! – Магазин NOYAFA

Перейти к информации о продукте

1 / из 12

Noyafa NF-N30 Компактная аккумуляторная электрическая отвертка с 24 магнитными битами, высоким крутящим моментом, светодиодной подсветкой
Recommond
Я очень доволен покупкой компактной аккумуляторной электрической отвертки. Это надежный и эффективный инструмент, который идеально подходит как для проектов «сделай сам», так и для профессионального использования. Я настоятельно рекомендую его всем, кто ищет высококачественную отвертку, простую в использовании и обеспечивающую отличные результаты.
Хорошо работает и имеет хорошее качество сборки
Изысканная, маленькая и легкая электрическая отвертка. Он ощущается как ручка в вашей руке и чрезвычайно мощный. Подходит для мобильных телефонов, часов, электрических игрушек и проектов «сделай сам». Мне это очень нравится, и у меня не было серьезных проблем с ним
Отличная электрическая отвертка
Попользовавшись ею некоторое время, я могу честно сказать, что она мне нравится все больше и больше. Мое хобби — мастерить и чинить вещи, и мне всегда нужна небольшая деталь того типа или размера, которой у меня никогда не было. С помощью этой мини-отвертки я смог с легкостью отремонтировать несколько предметов! Для крепких винтов он отлично работает, имеет хороший крутящий момент и блокируется, поэтому вы можете использовать его как обычную отвертку. Это самый подходящий размер для самых деликатных задач. Встроенная подсветка позволяет легко увидеть винты, которые трудно увидеть. Пока я очень доволен этим продуктом.
Как разобрать отвертку. Разбираем отвертку для себя
30 ноября. Инструменты Просмотры 7804. 1 комментарий к записи как разобрать отвертку
Бывают неприятные ситуации, когда в процессе работы ломается электроинструмент, например, отвертка. Времени идти в мастерскую или в супермаркет покупать новый нет, значит остается ремонтировать самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.
Как он устроен
В большом ходу аккумуляторные отвертки, так что посмотрим на них. Отвертка своим внешним видом напоминает пистолет. В корпусе из пластика имеются отверстия, через которые происходит охлаждение двигателя. Если посмотреть на отвертку в разрезе, то мы увидим:
контроль крена;
реверс;
прикрепил к радиатору транзисторный контроллер бунта;
электродвигатель
;
редуктор.
Как разобрать отвертку вообще
Рассмотрим этот процесс на примере отвертки Makita:
отсоединить корпус, в котором находится аккумулятор;
откручиваем винты, соединяющие 2 половинки корпуса крестовой отвертки;
удалить то, что находится в корпусе отвертки;
демонтировать кнопку реверса;
снять переключатель скоростей;
отсоедините двигатель и коробку передач.
Разборка завершена.
Разбираем аккумулятор шуруповерта
Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонтники предпочитают покупать новый инструмент. Но бывает, что человек привык работать именно этой отверткой и не хочет ее менять. Затем аккумуляторная батарея будет предварительно выделена. Сделать это проще:
если корпус разборный, то просто откручиваем застежку;
в случае воображаемого тела снимаем слой склейки, раздвигаем сопряженные поверхности с помощью самопрессовки;
отдельные аккумуляторные батареи. Произведена разборка аккумулятора отвертки.
Вот в этом видео показан еще один способ разборки:

Как разобрать патрон отвертки
Самый мобильный и нагруженный отверточный узел включает в себя картридж. Естественно, она надевается чаще остальных деталей.
Как крепится патрон
Перед разборкой, например, отвертки Mcite определимся со способом крепления картриджа. Этот узел сборки фиксируется на инструменте следующими способами:
Старый, проверенный 2 веками Метод – конус Морзе. Конусность нижнего отверстия патрона и вала одинакова.
Метод, вызываемый многопоточным. Патрон ввинчивается в резьбовую часть конца вала.
Способ фиксации картриджа с помощью фиксирующего винта.
Определите способ крепления картриджа производителем
Не зная, как крепится картридж, мы не сможем его разобрать. Вот почему:
Смотрим.
Читаем, что написано сбоку:
если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а поверхность конуса имеет размеры 10;
, когда способ крепления патрона резьбовой, то в случае метрического маркируется 1,0-11 м12х1,25, а маркировка 2-13 мм ½-20 Unf указывает на дюймовую резьбу. Как правило, наши производители используют метрическую резьбу, а зарубежные дюймовую.
Демонтируем патрон
Если крепление патрона конусное, то снимается просто – осторожными ударами молотком по корпусу. При фиксации резьбы выполняются следующие действия:
На часовой открутить винт с левой резьбой.
Вдавливаем шестигранник в губки тисков, набрасываем на него ключ и ударяем по нему молотком. Таким образом, патрон будет двигаться с места. Правда можно поступить иначе:
положить отвертку на стол;
запустить его;
, чтобы увидеть, не сдвинулся ли патрон с места, когда шестигранник сместил поверхность стола.
Бывает, что эти действия ни к чему не приводят, тогда отвертку придется разобрать и тогда:
вынуть редуктор, а вместе с ним и шпиндель;
поместить узел в тиски;
возьмите трубный ключ и открутите картридж.
Если редуктор задел шестерню, то надо делать. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:
Здесь вы видите, что в шуруповерте Bosch патрон и редуктор представляют собой единый узел.
Подробно как разобрать отвертку редуктор
Прежде чем ответить на вопрос, как разобрать шуруповерт читачи, бизон, бош или любой другой, не помешает узнать их конструкцию.
Конструкция планетарного редуктора
Редуктор включает в свою конструкцию следующие детали и узлы:
шестерни – кольцевые и солнечные;
спутника;
проехал.
Они могут быть пластиковыми или металлическими.
Принцип работы 2 ступени
Редуктор работает следующим образом:
Внутри зубчатого венца вращаются сателлиты, что приводит в движение зубчатое колесо солнечного двигателя. При этом скорость ехала меньше скорости двигателя.
Крутящий момент от первой передачи ко второй передается через солнечную шестерню. Обороты привода 2, соединенного в валу с патроном, еще больше уменьшаются.
Точно так же работает 3-х ступенчатый редуктор, но там есть еще 1 планетарный механизм.
Разборка
Эта последовательность:
снять картридж;
продвигаем жилье;
отсоединить коробку передач от двигателя;
снять пластину;
вынимаем все детали по порядку;
открутить болты, соединяющие 2 половины коробки передач;
исправьте диаметр пружины с меньшей стороны с помощью пассатижей. Таким образом улучшится включение 1 передачи;
разбираем муфту, сняв стопорное кольцо, шайбы и подшипник навалки;
вынимаем вал.
К вопросу, как разобрать отвертку, очень кстати будет видео снятое мастером своего дела. Ответит и на общие вопросы и в частности как разобрать аккумулятор интеркол:

А вот в этом видео рассматривается разборка аккумулятора Хитачи, но по увиденному мы будем знать и как разобрать шуруповерт зубр, т.
