Самодельное зарядное устройство для шуруповерта 12 вольт: Страница не найдена – Твой помощник в выборе хорошего инструмента

Зарядное для шуруповерта схема

Обычный шуруповерт может иметь аккумуляторы различного типа, все они отличаются по характеристикам. Соответственно и зарядки к ним нужны разные — для свинцовых, литиевых, никелевых аккумуляторов и других. Перед тем как собирать или чинить зарядное устройство, необходимо обязательно определиться с его типом, условиями использования. Это важно, так как некоторые шуруповерты нельзя использовать при низких температурах, другие не выдерживают длительной эксплуатации. Вопрос, как сделать зарядное устройство для шуруповерта своими руками, стоит не так часто. Сегодня в продаже можно найти разнообразные варианты зарядок, предназначенных как для конкретных моделей, так и универсальных. Но при работе на даче или строительной площадке, когда ближайший магазин далеко, а инструмент нужен сейчас, может потребоваться собрать самому зарядное устройство. Схема сборки несложная и ниже мы выложим несколько вариантов.

Зарядное устройство для шуруповёрта на микроконтроллере

Схема собранна для корректной зарядки аккумуляторов шуруповёрта, вся схема умещается в штатный корпус, имеется световая и звуковая сигнализация, начала и окончания заряда, схема собрана на основе PIC12F629.

После включения включаются и гаснут оба светодиода, при этом звучит сигнал, (тест индикации и звука). Затем начинает мигать красный светодиод, когда светодиод горит идёт зарядка, когда погашен контроль напряжения на аккумуляторе.

После достижения напряжения полного заряда на аккумуляторе,перестает мигать красный светодиод и включается зелёный, при этом звучит сигнал, сообщающий о том что зарядка окончена. Уровень напряжения полного заряда устанавливаетя переменным резистором.

Напряжение, которое должно быть на полностью зараженном аккумуляторе, устанавливается переменным резистором. Входное напряжение = напряжение которое должно быть на полностью зараженном аккумуляторе +1 вольт. Транзистор любой полевой с P-каналом, подходящий по току.

Что необходимо сделать для зарядки 14 в аккумуляторов? Подать на вход 15-16 вольт, и установить переменным резистором порог срабатывания отключения зарядки при 14,4 вольт.

Зарядка происходит импульсами, импульсы зарядки индицируются светодиодом «заряд», в промежутках между импульсами происходит контроль напряжения на аккумуляторе, по достижение нужного напряжение подаётся звуковой сигнал, и начинает мигать светодиод «заряд окончен».

Зарядное устройство для дрели-шуруповерта

Схема выдает напряжение 18 вольт. Если заряжать аккумуляторы на 14.4 вольт, нужно будет подобрать резистором зарядный ток.

Схема импульсного разрядно-зарядного устройства Ni-Cd аккумуляторов для шуруповёрта

Зарядное устройство представляет собой трансформаторный, не стабилизированный источник питания, ограничение тока заряда осуществляется за счет насыщения трансформатора. Напряжение на выходе трансформатора примерно 14V.

Очень простое ЗУ для шуруповерта

А это вариант схемы простейшего зарядного устройства для шуруповерта, когда не хочется усложнять конструкцию лишними радиоэлементами. Те, кто хоть немного разбираются соберут данную схему очень быстро. По крайней мере данное зарядное устройство более простое и удобное в отличии от штатных. Естественно, что речь идет о дешевых моделях. В этой схеме регулировка зарядного тока АКБ производится резистором R10.

▶▷▶▷ схема зарядного устройства для аккумулятора 24 вольта

▶▷▶▷ схема зарядного устройства для аккумулятора 24 вольта

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	05-04-2019

схема зарядного устройства для аккумулятора 24 вольта – Недорогое зарядное устройство 126 Вольта 3 Ампера Обзор wwwkirichblog Блоки питания Зарядка li-ion аккумуляторов Недорогое зарядное устройство 126 Вольта 3 Ампера Обзор зарядного устройства для зарядки li-ion аккумуляторов Внутреннее устройство, схемы, тест зарядного Зарядное устройство на 24 вольта serp1ruindexzarjadnoe_ustrojstvo_na_ 24 _volta Cached В основном всё упирается в выбор трансформатора, он может быть оптимизирован для 24 или 36В Схема зарядного устройства на 24 вольта Описание схемы Транзисторы q1 и q2 составляют Дарлингтона Схема Зарядного Устройства Для Аккумулятора 24 Вольта – Image Results More Схема Зарядного Устройства Для Аккумулятора 24 Вольта images Схемы зарядных устройств для аккумуляторов – Зарядные serp1ruсхемы-зарядных Cached Зарядные устройства , аккумуляторы, батареи Сборник принципиальных электрических схем зарядных устройств для аккумуляторов, статьи по электричеству Схема зарядного устройства для автомобильного аккумулятора на wwwcreatuexitototalcomshema-zaryadnogo-ustroystva Cached Схема зарядного устройства для автомобильного аккумулятора на 24 вольта , срочно продам автомобиль красноярск ЗАРЯДНОЕ УСТРОЙСТВО НА 24В – elworu elworuzarjadnoe_ustrojstvo_na_ 24 v8-1-0-665 Cached Схема пуско- зарядного на 24В и была собрана зарядка для мощного аккумулятора 24 вольта Зарядка для шуруповёрта своими руками instrument-blogruelektroinstrumentydelaem-zaryadnik Cached Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт Это неважно, главный параметр зарядного устройства для аккумуляторов ток заряда Мощное импульсное зарядное устройство для автомобильного cxemnetavtoelectronics4-149php Cached Схема мощного импульсного зарядного устройства для автомобильного аккумулятора Обнаружен блокировщик рекламы Зарядные устройства 12, 24, 48 вольт для аккумуляторов invertoryrucategoryzaryadnye-ustroystva-12- 24 -48 Cached Номинальный ток заряда для 12 В 120 А, для 24 В 100 А, зарядного тока 01-25 А устройства СХЕМА ЗАРЯДНОГО УСТРОЙСТВА – elworu elworupublskhemy_zarjadnykh_ustrojstvskhema Cached СХЕМА ЗАРЯДНОГО УСТРОЙСТВА Представляю известную и проверенную схему зарядного устройства практически для всех типов аккумуляторов Зарядное устройство для автомобильного аккумулятора Мастер sdelaysam-svoimirukamiru Электроника Им заряжать уже заряженный аккумулятор примерно один час Можно установить вольтметр на выходе зарядного устройства для контроля зарядки аккумулятора (помимо контроля за его закипанием) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 7,460

• Большая часть аккумуляторов для радиостанций MOTOROLA имеет напряжение 7. 5В и состоит из 6-ти элемен
• тов. Предлагаю не очень сложную для повторения схему заряда аккумулятора. Автомобильный генератор используется для питания электропотребителей , таких как система зажигания , автомобильная светотехни
• спользуется для питания электропотребителей , таких как система зажигания , автомобильная светотехника , бортовой компьютер , система диагностики и другие, а также для заряда автомобильного аккумулятора 1 . Для безопасного прикуривания рекомендуется… Компьютеры, фото-, видеотовары, бытовая техника, цифровые устройства, телефоны и пр. – предложения различных фирм, сравнения цен, прайс-листы. Зарядные устройства для аккумуляторов aa aaa. Зарядное для аккумуляторных батареек. Батарея — два или более элементов, соединенных последовательно или (и) параллельно для обеспечения нужного напряжения и тока. Это необходимо для правильного выбора питающего элемента для вашего устройства. Продажа цифровой техники. Каталог портативной аппаратуры: плееры, наушники, гарнитура. Цены. BW S03 Smart-Pro C-Pol 1074941 светофильтр для моб. устройств, мах. диаметр объектива камеры 8мм. Диапазон значений емкости для портативных приборов лежит в пределах от 1 до 30 Ачас. Следовательно, зарядные устройства для них должны быть адаптированы к требуемому напряжению заряда. Мин. напряжение заряда: 12, Макс. напряжение заряда: 12, Назначение: для Кратон, Время заряда: 1. Мини Адаптер питания для автомобиля с USB-разъёмом Kensington подсоединяется к любому прикуривателю для зарядки мобильных… Их используют в повер банках, мощных фонариках, лазерных указках, портативных колонках и для различных подделок. Все названия таких книг обязательно начинаются словами 500 схем для радиолюбителей, и дается уточняющее название, Использовался один раз для кипячения чая в поттере, т.е. фактически новый! Аккумуляторы для грузового автомобиля, 190 А.ч, новые, 2 шт., 5 тыс. р.шт.

мощных фонариках

система диагностики и другие

• схемы
• статьи по электричеству Схема зарядного устройства для автомобильного аккумулятора на wwwcreatuexitototalcomshema-zaryadnogo-ustroystva Cached Схема зарядного устройства для автомобильного аккумулятора на 24 вольта
• тест зарядного Зарядное устройство на 24 вольта serp1ruindexzarjadnoe_ustrojstvo_na_ 24 _volta Cached В основном всё упирается в выбор трансформатора

схема зарядного устройства для аккумулятора вольта tm sasXML mln answers found found thsd answers wwwurankru Аналитики IDC верят в будущее персональных вычислительных T Специалисты аналитической компании IDC ожидают, что мировой рынок персональных вычислительных устройств для игр, к которым отнесены игровые настольные ПК, ноутбуки и мониторы, в этом году вырастет на ,, до , млн устройств По мнению аналитиков, спрос ru moskvaregmarketsru Аккумулятор ZTE Nubia Z Mini S в Москве Ответы от службы T предложения в наличии! По запросу Аккумулятор ZTE Nubia Z Mini S купить по выгодной цене, доставка Москва, скидки! Есть у вас в наличие аккумулятор для телефона zte нубия z mini S в Москве ? ru wwwurankru Сотрудник Apple отказал таможне США в разблокировке своих T Huawei возобновила разблокировку загрузчика для устройств Honor В некоторых компаниях за использование яблочного устройства сотрудникам грозят лишить премии, отобрать ненавистный гаджет или даже уволить с занимаемой должнос ru goodsru Самокаты детские NoBrand Маркетплейс goodsru T Подставки для ноутбука Зарядные устройства для ноутбуков Внешние дисководы Аккумуляторы для ноутбуков Чехлы для электронных книг Гаджеты Радиоуправляемые устройства ru wwwurankru Xiaomi Pocophone F попал на рендеры Социальные сети Рунета T Емкость аккумулятора Samsung Galaxy Note увеличится, а мощность зарядки останется на прежнем уровне Рендер этого устройства недавно появился в сети Устройство оснащено процессором Snapdragon , гигабайтами оперативной и гигабайтами встроенной памяти ru ceinforu ТПУ прозрачный защитный чехол для Fitbit Charge CEInfo T Только недостатком является то, что устройство не заряжается при включении этого устройства К сожалению, в противном случае Easyacc мАч запасные аккумуляторы для телефонов Qualcomm Quick Charge , Dual port запасные аккумуляторы для ru wwwurankru Лучше AirPods новые беспроводные наушники от Amazon стоят T Беспроводная зарядка AirPower получила точную цену и дату начала продаж В сентябре прошлого года Apple представила публике смартфоны Полностью беспроводные наушники BO Beoplay E получили футляр с поддержкой беспроводной зарядки Пока компания ru wwwurankru Протез Hero Arm теперь доступен в США Социальные сети Рунета T boAt запускает прочный и водостойкий динамик Stone Компания Boat Lifestyle зарекомендовала себя как производитель недорогих аудиопродуктов и аксессуаров для смартфонов, включая беспроводные колонки, наушники, наушники, кабели и зарядные ru wwwurankru Сказки о безопасности Автомобильный след T Перевод Почему батареи Tesla не будут работать в аэротакси Они отлично подходят для автомобилей, но все же не так хороши для городской авиации и аэротакси Проект Urban Air Mobility UAM является частью европейской инициативы, конечная цель проекта начало эры ru yoularu Серверная память DDR Х Гб купить в Москве, цена T Советую почитать в интернете Вольтаж , Вольта Пропускная способность Мбсек Частота МГц На проверку даем рабочих дней Устройство ru pdaru PocketBook PDA Форум T windows Включите Устройство , нажав на клавишу ВклВыкл Удерживайте кнопки Вперед и Назад до появления на экране сообщения Firmware update Вопрос При попытке прошивки делаю всё как сказано на офф сайте, у меня происходит следующее устройство находит файл ru spbnixru Смартфон Digma HIT Q G Blue Гб купить в городе T windows Зарядного устройства и кабеля USB в комплекте нет приобретаются отдельно! Основные характеристики Производитель Digma Питание мАч LiIon аккумулятор с возможностью зарядки по USB аккумулятор Назад Вперед Все зарядные устройства USB ru festimaru Canon D Kit mm IS FestimaRu Мониторинг объявлений руб Зарядка , аккумулятор , родной ремень, инструкция и диск в комплекте Отдаю в коробке или сумке Сумка с дефектом Если нужна дополнительная информация или примеры фото пишите Вид электроники Фототехника T ru festimaru Фотоаппарат Canon EOS D Kit IS STM FestimaRu T Коробка, кабели, зарядка , аккумулятор всё в наличии Цена за весь комплект Присутствуют потертости изза использования кожаного ремня В комплекте зарядное устройство , батарейка, не использованный ремешок, и сам фотик ru wwwsancanru Зарядное устройство Soshine SCS x купить в Москве T windows Набор столовых приборов предмета Используйте вашу учетную запись на Битрикс для входа на сайт livejournalcom mailru ru wwwdevicespecificationscom Сравнение Kyocera DuraForce Pro , AGM X, Samsung Galaxy T Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются Карты памяти используются в мобильных устройствах для увеличения объема памяти для сохранения данных ru wwwdevicespecificationscom Сравнение RugGear RG, RugGear RG, AGM X Turbo, Infinix T Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются Карты памяти используются в мобильных устройствах для увеличения объема памяти для сохранения данных ru festimaru Xiaomi Внешний Аккумулятор О mah FestimaRu руб Bнешний Аккумулятoр Xiаomi Роwеr Вank Хiaоmi mаh Общиe xарaктepиcтики Eмкocть часов Mатеpиал корпуca мeтaлл Тип вcтрoеннoго аккумулятopа LiPolymеr Pабoчaя темпеpатурa С Bыxод тип разъёмa USВ Maксимальный тoк T ru yiuptunmkiinfo Устройство для гибки арматуры своими руками чертежи T В корабельном наборе я физику вот такой сдавала, получила пять аккумуляторы аккумулятор устройство советы ремонту руками, выбор строительных материалов, дизайн дома Инструкция должности Монтажник строительный го разряда , представленная на сайте www актуальный ru wwwdevicespecificationscom Сравнение Sony Xperia Z Premium, Nokia Lumia , Xiaomi Mi T Марка и модель Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются SIMкарта используется в мобильных устройствах для сохранения данных, удостоверяющих аутентичность абонентов мобильных услуг ru wwwsunskyonlinecom SUNSKY Для Huawei P Pro , мм дюймовая поверхностная T Беспроводная зарядка Станция зарядки Аксессуары для SIMкарт Игровые аксессуары Наушники и Гарнитуры Аксессуары для планшета ПК Зарядное устройство Сумка для переноски Galaxy S Чехлы ru festimaru Canon EOS D Body FestimaRu Мониторинг объявлений T В комплектe зaряднoe уcтройcтво продвинутая зeркaльнaя фотокамeрa бaйонет Canоn ЕFЕFS бeз oбъективa в кoмплекте мaтрица M Комплект камера, аккумулятора mAh зарядка , CF G, объектив Canon mm, бленда Canon EWB ru goodsru Без глютена goodsru Каталог T Карамель Kabaya гр Со вкусом сидра с лет Подставки для ноутбука Зарядные устройства для ноутбуков Внешние дисководы Аккумуляторы для ноутбуков ru goodsru Купить ассорти шоколадных конфет EWedel happy barrels T Ремешки для умных часов и браслетов Защитные стекла для смартчасов Чехлы для смартчасов Зарядные устройства для смартчасов ru denewsnet Что Стало С Группами Одного Хита? Где Они Сейчас!? DEnews T Твой вольт тупо калька на Оззи Осборна Уральские Пельмени Задорнов, Городок, Слава Полунин реакция итальянцев Итальянцы by Kuzno Productions ru festimaru Аккумулятор для планшета Sony Xperia Tablet Z FestimaRu T В кoмплект входит Заpядноe уcтpoйcтвo Haушники Оriginаl Коpoбку выкинули He вскрывался, не ремoнтиpовaлся Имеются нeзнaчитeльныe цаpапины Бoнусом oтдам чехла, дoполнитeльный oригинальный аккумулятoр Teлефон пoлноcтью иcправный Kлaвиши чeткие ru goodsru Менажницы EASY LIFE купить менажницу EASY LIFE, цены T Подставки для ноутбука Зарядные устройства для ноутбуков Внешние дисководы Аккумуляторы для ноутбуков Чехлы для электронных книг Гаджеты Радиоуправляемые устройства ru fmquyunmkiinfo Блок питания вольт и ампер схема T Эл схемы самодельных промышленных приборов Источники питания это электронные электрически устройства , которые используется для руб схема зарядного устройства для авто аккумулятора своими руками ru fmquyunmkiinfo Преобразовательно зарядное устройство вариом схема RANK Преобразовательно зарядное устройство вариом схема Конденсатор связи исследовательский проект чудо магнит участники проекта дети, педагог, дата публикации , HD VIDEO T ru fmquyunmkiinfo Схема зарядного устройства для авто аккумулятора своими T Метки зарядка , зарядник , зарядка для аккумуляторов полная усилителя базе el как самому собрать pp ультралинейный ламповый Очень простая схема зарядного устройства , в представлена справочная информация различным радиоэлементам, электронным компонентам ru fmquyunmkiinfo Схема предохранителей ниссан мурано z T зарядное устройство кулон схема , реверсивная вольт Рис подойдет только тем у кого именно такая схема а их много устройства АВР включение секционного выключателя двухтрансформаторной схему проводки форд фокус других блоков ru fmquyunmkiinfo Зарядное устройство кулон схема HD VIDEO T Зарядные устройства серии Кулон d предназначены для заряда аккумуляторных батарей топ популярных зарядок на Зарядное устройство автомобильного аккумулятора Кедр представляет собой недорогой unita d Кулон предназначено и восстановления ru fmquyunmkiinfo Конструктивные схемы гражданских зданий T Конструктивные схемы гражданских зданий схема вышивки крестом снежинки скачать бесплатно Ремонт платы управления газового котла это работа для высоко квалифицированного мастера схемы циклограммы стиральных машины indesit ru festimaru Смартфон Huawei P Pro GbglobalBlack FestimaRu T Число пикселей на дюйм РРI Мультимедийные возможности Встроенная вспышка есть Фотокамера млн пикс Макс разрешение видео х Фронтальная камера млн пикс Воспроизведение видео есть Аудио МР, ААС, WАV, WМА Диктофон ru svrshopmegafonru Смартфон Samsung Galaxy S GB Ослепительная платина T Увеличенный аккумулятор и беспроводная зарядка Ну а если смартфоны все таки разрядились просто поместите их на беспроводное зарядное утройство Встроенная память устройства общий объем памяти, предназначенный как для хранения пользовательских ru naviglonru Защитное стекло NAVIGLON на телефон или смартфон Nokia T Запасные части Зарядные устройства Зарядные устройства для ноутбуков Защищенные телефоны с мощным аккумулятором ru discontdomru Купить Зарядное устройство для аккумуляторов T Автомобильные зарядные устройства Автомобильные сумки, органайзеры и пепельницы Кронштейны, держатели и подставки для компьютерной техники Периферийные устройства компьютера Камеры видеонаблюдения ru naviglonru Nokia Plus защитное стекло NAVIGLON на телефон T Автомобильные зарядные устройства Зарядные устройства для ноутбуков Защищенные телефоны с мощным аккумулятором Смартфоны, Телефоны BATL ru ceinforu HSABAT новый мАч BN Батарея для Xiaomi CEInfo T HSABAT Артикул BN Емкость аккумулятора мАч мАч мАч Сертификация качества Продавец супер Спасибо!! после установки дополню как работает батарея ru onlinekassaru Сбербанк касса для ИП купить в Обнинске самая выгодная цена T Касса Эвотор надежное устройство для стационарного рабочего места, хорошо зарекомендовавшее себя в таких сферах, ка Касса aQsi Ф устройство со встроенным банковским терминалом и D сканером штрихкодов, а также личным кабинетом ОФД ru onlinekassaru Касса онлайн для такси купить в Обнинске самая выгодная цена T Касса Эвотор надежное устройство для стационарного рабочего места, хорошо зарекомендовавшее себя в таких сферах, ка Касса aQsi Ф устройство со встроенным банковским терминалом и D сканером штрихкодов, а также личным кабинетом ОФД ru onlinekassaru Касса ККМ онлайн купить в Обнинске самая выгодная цена на T Касса Эвотор надежное устройство для стационарного рабочего места, хорошо зарекомендовавшее себя в таких сферах, ка Касса Элвес МФ устройство для автоматизации бизнеспроцессов Сфера использования кафе, небольшие магазины, салон ru onlinekassaru Мобильная касса онлайн купить в Обнинске самая выгодная T Касса aQsi Ф устройство с продуманным интерфейсом кассовых приложений для любого вида бизнеса Касса aQsi Ф устройство со встроенным банковским терминалом и D сканером штрихкодов, а также личным кабинетом ОФД ru festimaru Аудиоадаптер Xiaomi Mi Bluetooth Audio Receiver FestimaRu руб Время полной зарядки занимает часа минут Гаджет умеет держать одновременную связь с двумя устройствами , воспроизведение возможно либо с первого, либо со второго источника по очереди Подключение долгое нажатие одной единственной кнопки T ru naviglonru Аккумулятор Xiaomi MIX BMK mAh для телефона Xiaomi T Автомобильные зарядные устройства Зарядные устройства для ноутбуков Защищенные телефоны с мощным аккумулятором Смартфоны, Телефоны BATL ru naviglonru Аккумулятор для телефона Micromax Micromax Q, Q T Зарядные устройства Крэдл для зарядки планшета смартфона Наушники, Микрофоны, Гарнитуры Стекло защитное на телефон ru naviglonru Aккумулятор для телефона Doogee Y mAh Lipolymer T Зарядные устройства Крэдл для зарядки планшета смартфона Наушники, Микрофоны, Гарнитуры Стекло защитное на телефон ru naviglonru Аккумулятор для планшета Lenovo LDP руб Аккумуляторная батарея для ноутбуков Аккумулятор для Lenovo Original и позволяет продолжительное время оставаться на связи Емкость mAh Тип lipolymer аккумулятор Аккумулятор для Lenovo Original лучшие по соотношению ценакачество T ru naviglonru Аккумулятор для телефона Lenovo KS L BL мАч руб Для заряда используйте оригинальное зарядное устройство или совместимое сетевое зарядное устройство со стабилизированной схемой заряда Чаще заряжайте аккумулятор , не дожидайтесь полного разряда T ru wwwdevicespecificationscom Сравнение Samsung Galaxy C Pro, Samsung Galaxy S SD T Каждое мобильное устройство имеет встроенную несъемную память с фиксированным объемом Глубина цвета бит цветы Дополнительные камеры обычно монтируются над экраном устройства и используются в основном для видеоразговоров ru wwwdevicespecificationscom Сравнение Samsung Galaxy S Exynos, Samsung Galaxy S Exynos T Коммуникация между устройствами в мобильных сетях осуществляется посредством технологий, предоставляющих разные скорости Каждое мобильное устройство имеет встроенную несъемную память с фиксированным объемом Объём встроенной памяти ГБ ru wwwdevicespecificationscom Сравнение Huawei P Pro, Samsung Galaxy S Exynos T Информация о размерах и весе устройства , представленная в разных единицах измерения Глубина цвета бит цветы Дополнительные камеры обычно монтируются над экраном устройства и используются в основном для видеоразговоров, распознавания жестов и ru wwwdevicespecificationscom Сравнение Xiaomi Black Shark , Samsung Galaxy S SD T Глубина цвета бит цветы Дополнительные камеры обычно монтируются над экраном устройства и используются в основном для видеоразговоров, распознавания жестов и др Зарядка через USB Подключение периферийных устройств Хранение данных OnTheGo ru wwwdevicespecificationscom Сравнение Samsung Galaxy M, Samsung Galaxy A Star T Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются Карты памяти используются в мобильных устройствах для увеличения объема памяти для сохранения данных ru wwwdevicespecificationscom Сравнение Samsung Galaxy Se Exynos, Samsung Galaxy T Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются Карты памяти используются в мобильных устройствах для увеличения объема памяти для сохранения данных Глубина цвета бит цветы ru wwwdevicespecificationscom Сравнение Samsung Galaxy S Exynos, Samsung Galaxy T Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются Карты памяти используются в мобильных устройствах для увеличения объема памяти для сохранения данных Глубина цвета бит цветы ru wwwdevicespecificationscom Сравнение Lenovo Vibe Shot, Samsung Galaxy S Exynos T Информация о марке, модели и альтернативных названиях конкретного устройства , если таковые имеются Карты памяти используются в мобильных устройствах для увеличения объема памяти для сохранения данных Глубина цвета бит цветы ru remstroymastru Самодельное зарядное устройство для автомобильного T Зарядное устройство для автомобильного аккумулятора сделанное своими руками схема и фото изготовления На рисунке показана схема зарядного устройства для автомобильного аккумулятора Также быстро вышел из строя китайский вольт амперметр, заказанный на Али ru hotlineua Зарядные устройства для смартфонов, планшетов Adonit T Зарядка и синхронизация Аксессуары Комплектующие Поиск весь сайт в каталоге Зарядные устройства для смартфонов, планшетов Смартфоны, Телефоны ru voronezhvoltru Вольт Купить Абразивные отрезные круги , мм T windows В ассортименте интернетмагазина Вольт вы можете выбрать и купить Абразивные отрезные круги , мм в Воронеже, а также сравнить цены и технические характеристики Гарантия, доставка во все регионы ru trdownloadnet вольтовый шуруповёрт с аккумулятором на T Для переделки вольтового шуруповерта нужно аккумуляторов и BMS s по BMs я вам подсказать не могу не приходилось переделывать такие шуруповёрты С чего это вольт ? Подключение то последовательнопаралельное , вольт в итоге ru iehaghaeldinfo Схема защиты бп на транзисторах T Воспроизведение звука это передача энергии из источника питания в нагрузку s Схема зашиты Бп от Кз схема Помогите пожалуста с схемой защиты для В А еще неуверен максимальным током етом раене последние Выйти улицу, повернуть направо slskok ru ykzlntldxxinfo Asus memo pad схема Rank T Нужна схема asus ph evo не запускается с кнопки на колодке все напряжение присутствует контакте кнопке вольт upu по нулям? универсальные чехлы планшетов электронных книг ru dwmwajaikoinfo Блок питания вольт схема T Схема Двухламповый seasonic в а вт acdc power adapter, va w вольт ампер ssahev поиск по сайту импульсный блок питания своими руками на ir Расчет блока питания усилителя мощности звуковой частоты УМЗЧ достаточно сложен ru qbmpsaftarinfo Устройство зарядное ресурс схема T Практически любое современное зарядное устройство справляется с восстановлением аккумулятора легковых автомобилей и небольшого коммерческого транспорта в течение ч руб ru wwwurankru Buro представляет новое мобильное пуско зарядное устройство T Panasonic представляет первое умное зарядное устройство Сразу три новых зарядных устройства для никельметаллогидридных NiMH Смартфоны Huawei получат зарядное устройство мощностью Вт, полная зарядка АКБ будет занимать чуть больше минут ru rpwxgaftarinfo Зарядное устройство jda ka схема T Схема блока зарядки для шуруповерта jda ka dewalt flexvolt dcb универсальное емкость аккумуляторного блока , ah, шт patriot gl , в, а зарядное устройство s макс jda мягкий вращающий момент nm жесткий момент необходимо срочно поставить батарею ru xehcvtravisinnet Зарядка для шуруповерта вольт своими руками T Здравствуйте, нужна схема простенькой зарядки для шуруповерта определение неисправности Емкость аккумулятора на днях у моего отца сдох зарядник шуруповерте black decker Ач первый взгляд уважаемая фирма но показало вскрытие внутри все очень ru fmquyunmkiinfo Преобразователь в вольт схемы ютуб T Преобразователь в вольт схемы ютуб nissan primera p схема предохранителей Оценка из Преобразователь в вольт схемы ютуб lm понижает , ая В статье описана доработка китайского портативного зарядного устройства Power ru xehcvtravisinnet Скроны вольт T Схемы , описание, прошивки, технология изготовления катушки, материалы необходимые сборки металлоискателя Малыш ФМ своими руками Схема простого тестера симисторов прошло примерно полтора года, тех пор, как начал регулярно заниматься ремонтами электроники ru wsosyalfainfo Генератор газ схема подключения Поддержка устройств Acer T Поддержка устройств Acer Зарегистрируйте свое устройство и мы предоставим необходимые онлайнресурсы для поддержки устройств Acer, например загружаемые ресурсы и справочную документацию ru xnjdauecaoxnpai Зарядное устройство на трансформаторе своими руками T В нашей схеме релаксационный генератор построен на базе двух транзисторов и по сути является он будет показывать нам напряжение на выходе зарядного устройства , вся шкала вольт Современное, зарядное устройство заряжает аккумулятор стабильным током и ru habrcom Прикуривать вредно, или как сохранить заряд Хабр T Абстрактная схема получалась примерно такой Тут два компаратора используются для коммутации нагрузок Общий генератор опорного напряжения, два делителя, определяющих пороги срабатывания, обвязка компараторов, два силовых ключа ru zbowqunvrsinfo Автоматическое зарядное устройство старт ст инструкция T Для Хранителя обязательно нужно зарядное устройство бескорпусное зу поддержания резервной аккумуляторной батареи раб заряженном состоянии Создаёт режим хранения для любого зарядного устройства компактное, полностью обслуживания вольтовых стартерных ru wwwyoutubecom Класс! Лайтбоксы для тестов циклов и предметной YouTube T Как увеличить МОЩНОСТЬ зарядного устройства ? Продолжительность AKA KASYAN просмотров Лайфхак подключения Продолжительность Солнечные батареи просмотров ru bvaifizetinfo Схемы пуско зарядных устройств для автомобильных Free soft T Схемы зарядных устройств ; устройств для аккумуляторов своими все пуско зарядные можно Пуско зарядное устройство для скачать сто газпром Простое зу ; разг Как узнать состояние АКБ правильно зарядить ее зарядка электронное заряда электрических простых ru mvxzwalfainfo Зарядное устройство аккумулятора автомобиля схема T Автоматическое зарядное устройство для в аккумулятора от до Ач Для заряда инструкция Что такое устройство watch queue привет, вы меня давно просите показать, как переделать компьютерный блок разбор больше схем изготовления зу домашних условиях ru mvxzwalfainfo Схема зарядного устройства форте сд T Метки зарядка , зарядник , зарядка аккумуляторов очень простая устройства , в Рано или поздно, но зарядное подключения солнечных батарей к элементам гелиосистемы аккумулятору , контроллеру На рисунке представлена схема симисторного регулятора ru epakhtecasainfo Отказ в согласовании схемы земельного участка Free soft T схемы зарядных устройств импульсных для автомобильных аккумуляторов задачи на готовых чертежах для подготовки к гиа и егэ классы гдз схема установки диска сцепления уаз отказ в согласовании схемы земельного участка ru festimaru NiMH аккумулятор ET HA mAh В FestimaRu руб Устройство автоматически определяет тип аккумуляторов , поэтому не надо ничего дополнительно переключать Устройство заряжает аккумуляторы до полной ёмкости и отключается Поэтому аккумуляторы не перезаряжаются T ru festimaru Зарядное устройство Siemens aspro оригинал FestimaRu T Оригинальное зарядное устройство бу для классических моделей Siemens Продаю зарядное устройство от ноутбука acer Полностью рабочий,любые проверки Использовал около года Продаю т к Зарядка аккумуляторов фотоаппаратов Canon ru festimaru Аккумулятор для Asus V mAh AG AAS руб Aккумулятор для Asus V mAh АG ROG G, GV, GVM, GVW, GVХ Sеriеs АAS Еcли вы не увeрeны, подoйдет вам товap или нeт, тo пoзвоните нам, мы помoжем подoбрaть подxoдящий для вaс Комплектация тoвaр упaковкa гарaнтийный T ru festimaru Аккумулятор для ноутбука dell Latitude E FestimaRu руб В нашем магазине Вы можете приобрести такие запчасти блоки питания зарядка , адаптер, аккумулятор АКБ , аккумуляторная батарея , клавиатура, вентилятор кулер, петли матриц корпусное крепление экрана, шлейф матрицы провод экрана, разъем питания T ru dgbogparvokinfo Зарядное устройство орион схема T Описание Основное назначение зарядного устройства Орион pw заряд автомобильных и схема предпускового pw, ремонт Кулон d максимально полно заряжает аккумуляторы AGM Gel технологий ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА ru dgbogparvokinfo Схема зарядного устройства такт T Популярное; Схема простого зарядного для АКБ с автовыключением; защиты от некоторых случаях требуется малогабаритное экономичное устройство , которое может Свежие записи зарядка автомобильного аккумулятора фото для Приставка измерения малых сопротивлений ru itmycom Переделка зарядного устройства DeWALT DCB со Вольт T Будет ли зарядное устройство заряжать аккумулятор если его с подключить в ? Если на ней написано что то и она рассчитана на работу в сети Вольт , и вся схема рассчитана на это напряжение в пример и тот конденсатор на выпрямителе плюс допуск на ru wwwixbtcom Аналитики IDC верят в будущее персональных вычислительных Специалисты аналитической компании IDC ожидают, что мировой рынок персональных вычислительных устройств для игр, к которым отнесены игровые настольные ПК, ноутбуки и мониторы, в этом году вырастет на ,, до , млн устройств T ru wwwolxua Автомоб зарядное устройство для акб A В не китай T зарядка от электросети напряжение вольт , частотой герц ток заряда до ампер максимально допустимая используемая мощность ЗУ к avto АКБ Вид оборудования ЗУ Принцип действия преобразующее Эксплуатационное напряжение вольт Сила тока ru gfvpjtecasainfo Электрическая схема зарядного устройства для аккумуляторов T Провода, которые вы используете изготовлении зарядного устройства , должны быть Схема конфорки, электроконфорки, схема конфорки электроплиты, схема основные параметры обратноосмотических мембран подключения бойлера к электросети основными параметрами ru wwwurankru Rode Wireless_GO ультракомпактная беспроводная T Volta Audio Digital Pro и H Pro микрофонные цифровые радиосистемы Компания Volta Audio выпустила радиосистемы Pro и H Pro Только вот суть в том, что это не совсем беспроводная зарядка Перестав подключать телефон к розетке непрямую, мы стали ru sitegalleryru Обзор и апгрейд своими руками мощного зарядного устройства T Зарядные устройства автомобильных аккумуляторов являются внешними, запитываются от сети В переменного тока штепсельным разъёмом и снабжены зажимамикрокодилами для присоединения к клеммам аккумулятора ru xyfvzecolifetayhoinfo схемы вольта История блока питания T Выбор электрообогрева аккумуляторы , зарядные устройства понижающий преобразователь напряжения uc Переделка АТХ лабораторник этой выкладываем способы вольтового запуска двигателя Часть заводские самодельные radioradar блока питания net datasheet ru sevastopolyavitrinaru Автомобильные зарядные устройства OptiMate купить T Зарядные и пуско зарядные устройства для аккумуляторов Передовое зарядное устройство , тестер и устройство хранения АКБ В! Расширенное тестирование, зарядка , десульфатация АКБ ! ru azovneopodru Цены на автомобильные устройства для зарядки аккумуляторов T зарядное устройство для всех типов аккумуляторных батарей , в том числе необслуживаемых Заряжайте аккумулятор , не снимая его с автомобиля Компактное зарядное устройство для обслуживания и зарядки всех типов вольтовых и вольтовых свинцовых аккумуляторных ru tibetshopru Пуско зарядное устройство roypow j tibetshopru T Пуско зарядное устройство RoyPow J Универсальный девайс станет спасением для каждого автовладельца при разряженном аккумуляторе , таким образом Пуско зарядные устройства для автомобиля и другое гаражное В Мощное профессиональное пуско зарядное ru novosibirskyavitrinaru Зарядное устройство для АКБ АГРЕССОР AGRSBC Brick T Зарядное устройство для автомобильного аккумулятора AVS BT поможет решить актуальную проблему разрядки аккумуляторов в холодные сезоны, в результате которой автомобиль плохо заводится Данная модель предназначена для заряда и вольтовых ru azovneopodru Цены на зарядное устройство для всех типов аккумуляторов T Зарядное устройство для аккумуляторов GP PBGSCR поставляется в комплекте с четырьмя батареями емкостью мАч, которые могут использоваться в фотоаппаратах, видеокамерах, навигаторах и других видах портативной электроники ru ecosimonaru Аккумулятор Сервис поиска товаров и сравнения цен Где T Аккумулятор , Защита от перегрева нет, Макс диаметр лески , Питание от аккумулятора да, Расположение двигателя Аккумуляторный триммер Greenworks GDBC без АКБ и ЗУ используется для скашивания травы и мягкой поросли, а также подравнивания ru ecosimonaru Аккумулятор Сервис поиска товаров и сравнения цен Где T Аккумулятор , Защита от перегрева нет, Макс диаметр лески , Питание от аккумулятора да, Расположение двигателя Аккумуляторный триммер Greenworks GDBC без АКБ и ЗУ используется для скашивания травы и мягкой поросли, а также подравнивания ru velikiynovgorodnogru Зарядное устройство орион в Великом Новгороде товаров T тип зарядное устройство , Подходит для AGMGEL аккумуляторов , Напряжение АКБ В, Максимальная емкость АКБ Ач, максимальный ток заряда А, напряжение питания от сети В, автоматическое отключение зарядки , вес кгданные с Маркета ru

Большая часть аккумуляторов для радиостанций MOTOROLA имеет напряжение 7. 5В и состоит из 6-ти элементов. Предлагаю не очень сложную для повторения схему заряда аккумулятора. Автомобильный генератор используется для питания электропотребителей , таких как система зажигания , автомобильная светотехника , бортовой компьютер , система диагностики и другие, а также для заряда автомобильного аккумулятора 1 . Для безопасного прикуривания рекомендуется… Компьютеры, фото-, видеотовары, бытовая техника, цифровые устройства, телефоны и пр. – предложения различных фирм, сравнения цен, прайс-листы. Зарядные устройства для аккумуляторов aa aaa. Зарядное для аккумуляторных батареек. Батарея — два или более элементов, соединенных последовательно или (и) параллельно для обеспечения нужного напряжения и тока. Это необходимо для правильного выбора питающего элемента для вашего устройства. Продажа цифровой техники. Каталог портативной аппаратуры: плееры, наушники, гарнитура. Цены. BW S03 Smart-Pro C-Pol 1074941 светофильтр для моб. устройств, мах. диаметр объектива камеры 8мм. Диапазон значений емкости для портативных приборов лежит в пределах от 1 до 30 Ачас. Следовательно, зарядные устройства для них должны быть адаптированы к требуемому напряжению заряда. Мин. напряжение заряда: 12, Макс. напряжение заряда: 12, Назначение: для Кратон, Время заряда: 1. Мини Адаптер питания для автомобиля с USB-разъёмом Kensington подсоединяется к любому прикуривателю для зарядки мобильных… Их используют в повер банках, мощных фонариках, лазерных указках, портативных колонках и для различных подделок. Все названия таких книг обязательно начинаются словами 500 схем для радиолюбителей, и дается уточняющее название, Использовался один раз для кипячения чая в поттере, т.е. фактически новый! Аккумуляторы для грузового автомобиля, 190 А.ч, новые, 2 шт., 5 тыс. р.шт.

Как Зарядить Шуруповерт 12 Вольт

I-Perf.ru

Как зарядить шуруповерт без зарядного устройства двенадцать вольт

Как можно зарядить

аккумулятор шуруповерта без зарядного устройства?

• Основная классификация
• Пошаговая инструкция
• Заключение на тему

Загодя до того как зарядить аккумулятор шуруповерта без зарядного устройства, потребуется изучить инструкцию. Самодельное зарядное устройство изготавливается учитывая типа аккумулятора.

Основная классификация

Специалисты выделяют следующие категории шуруповерта:

• бытовой;
• полупрофессиональный;
• профессиональный.

Так как аккумулятор рассчитан на определенную работу не нагрузку, для каждого типа инструмента требуется соответствующее зарядное устройство. Длительность работы инструмента зависит от мощности батареи. Специалисты выделяют следующие виды аккумуляторов:

Таблица характеристик аккумуляторов для шуруповерта.

2.4 тип батареи, в противоположность остальных, компактен, обладает большей энергоемкостью. При использованию инструмент может заряжаться чем просто одна тысяча раз. Заряжать необходимо при соблюдении следующих правил:

1. Полная зарядка батареи. Иначе снизится емкость энергоносителя не длительность работы инструмента.
2. Токсичность никель-кадмиевой батареи (нельзя ронять).
3. Никель-металлогидридная батарея разработана по новой технологии не является экологически безопасной для человека. Ее конечно часто заряжать. Если инструмент не эксплуатируется, тогда аккумулятор хранится в заряженном состоянии. При длительном покое шуруповерта батарея полностью разряжается.
4. Литий-ионное устройство не обладает эффектом памяти. Аккумулятор обладает большой энергоемкостью. По причине подверженности негативному влиянию холодной погоды не эксплуатируется зимой.

Вернуться к оглавлению

Чтобы сделать зарядку аккумулятора для шуруповерта в кустарных условиях, потребуются следующие материалы не инструменты:

Расшифровка индикаторов зарядного устройства.

• зарядный стакан;
• испорченная батарея;
• 4.5 провода длиной по пятнадцать см;
• паяльник;
• отвертка;
• дрель;
• нож;
• термопистолет.

При использовании паяльника отпаивают клеммы испорченной батареи. Маркером на крышке устройства делают пометки, где был минус не плюс. Как сделать зарядное шуруповерт, с разными напряжениями 12 вольт или 18. При желании подготовленные отверстия подгоняют по нужным размерам. Для этой цели применяют лезвие.

Следующий этап заключается в прокладке провода через отверстия. Кабель припаивается к стакану учитывая полярности. Чтобы разъем не развалился, в батарею вставляется картон. Нижняя крышка крепится к зарядному стакану. Полученная конструкция вставляется в переходник, и после в батарею.

Вернуться к оглавлению

Чтобы заряжалось устройство, конечно изготовить зарядку из USB-источника. Для этой цели используют розетку, USB-зарядку, предохранитель (10 А), разъемы, краску, изоленту не скотч. Шуруповерт разбирают на детали. Верхний корпус отрезается от ручки ножом.

Схема зарядного устройства для шуруповерта.

Сбоку ручки делают отверстие для предохранителя. Провод соединяют с предохранителем не монтируют в ручку агрегата. Для фиксации предохранителя применяют клей не термопистолет. Корпус обматывается скотчем. Полученная конструкция подсоединяется к разъему батареи. Вверху шуруповерта монтируют провода. Мы расскажем как сделать на выходе зарядного как зарядить шуруповерт без. Инструмент собирают на дому не обматывают изолентой. Корпус отшлифовывают не покрывают краской. Полученное устройство заряжают.

Пока покупать шуруповерт, рекомендуется проконтролировать его мощность. Если инструмент будет эксплуатироваться дома, тогда купите агрегат с числом вращения 10-15 Нм. Профессионалам подойдет инструмент с внутренним усилием уже сто тридцать Нм. Покупатель должен проконтролировать в минуту. Инструмент, который будет использоваться самостоятельно, должен совершать 400-500 об/мин, подготовленный агрегат – 1200-1300 об/мин.

Вернуться к оглавлению

Основным показателем выбора шуруповерта является мощность. Чем выше Данный показатель, тем дольше работает инструмент. В комплект изделия входят два аккумулятора (один на работе, 2-й для зарядки). На стадии производства самодельного зарядного устройства применяют транзистор КТ829. Предварительно подготавливается схема устройства. Для ограничения зарядного тока применяют резистор с сопротивлением один Ом.

Через батарею зарядный ток контролируется транзистором КТ361. Для управления индикатором заряда применяют коллектор. Мой шуруповерт 12 вольт. Как видите забыли вы зарядить шуруповерт или нет и на сколько. Один элемент отвечает за работу составного транзистора. От длительности зарядки зависит ток заряда. На стадии производства самодельного устройства учитывается порог заряда. Это число надо сделать не просто, чем значение данного показателя при совершении зарядки на максимальной емкости аккумулятора.

Как зарядить аккумулятор от шуруповёрта без родного зарядного

Как зарядить аккумулятор от шуруповёрта без родного зарядного.

Специалисты рекомендуют использовать для самодельного зарядного устройства трансформатор ТП-20-14.

Его конечно демонтировать с черно-белого телевизора «Электроника-409». Напряжение трансформатора равняется девять В, а сила тока – один А. Полученное устройство рекомендуется поместить в подходящий по параметрам пластмассовый корпус.

Как заряжать аккумулятор шуруповерта без зарядного устройства

Аккумуляторные шуруповерты не дрели быстро вошли на отечественный рынок строительных инструментов не плотно закрепились у него. Примечательно, что эти устройства довольно проблемные. Все, аккумуляторы приходят в негодность часто, а чтобы избежать регулярных поломок, необходимо изначально покупать дорогие приспособления. При, еще чаще ломаются зарядные устройства, которые, к слову сказать, также стоят не в такой мере уж дешево. Вторую проблему, по большому счету, желательно разрешить самостоятельно. Достаточно только разобраться, как шуруповерта без зарядного устройства. Существует конкретная инструкция, соблюдая которую, вы на протяжении минимального времени сможете снова вернуть шуруповерт в работоспособное состояние.

Зарядка шуруповерта. Техника безопасности и меры предосторожности

Принимайте во внимание, что указанные ниже методы позволяют заряжать шуруповерт постоянным током. В необходимо постоянно следить за процессом не полным зарядом батареи. Что существует, что по завершению процесса электролиты внутри банок аккумулятора начинают закипать. Это способствует значительному повышению температуры самой батареи. Кроме всего прочего, малейшая искра может вызывать к разрыву устройства.

Набор материалов для самостоятельного изготовления зарядного устройства

Чем, чтобы сделать зарядку самому, вам потребуются дополнительные материалы не инструменты. Это:

• Старая испорченная батарея.
• Два провода, длиной от пятнадцать сантиметров.
• Зарядный стакан.
• Термопистолет.
• Дрель.
• Нож.
• Паяльник.
• Отвертка.

Большинство перечисленного у вас, наверняка уже бывают, поэтому большого расхода на создание устройства не будет.

Сначала необходимо снять клеммы с прежней батареи. Для этой цели вам используем паяльник. Чтобы не перепутать полярность, сделайте пометки прямо на корпусе устройства. Теперь отверстия нужно подогнать под нужный размер, используя нож. Далее протягиваем провод через готовые отверстия не припаиваем к зарядному стакану, учитывая полярность. Конструкция пока довольно хрупкая, поэтому в корпус проложите картон. Нижнюю часть батареи прикрепите непосредственно к зарядному стакану. Как зарядить только для автомобильных лампочек номинальным напряжением 12 вольт. У вас получилась готовая конструкция. Теперь ее есть вариант вставлять в переходник не крепить в корпус самой батареи.

Как правильно зарядить аккумулятор шуруповерта без зарядного устройства с помощью USB

Чтобы сделать зарядное устройство, работающее при помощи USB-порта, вам потребуются:

• Предохранитель на 10А.
• Любое зарядное устройство USB.
• Розетка 220В.
• Разъемы.
• Изолента.
• Скотч.
• Краска.

Процесс зарядки шуруповерта от USB

Сначала придется разобрать сам инструмент. Верхнюю рабочую часть от ручки необходимо отделить посредством ножа. В ручке делается специальное отверстие, куда установится предохранитель на 10А. Провод присоединяется к предохранителю с применением паяльника не конструкция вставляется в корпус ручки. Чтобы зафиксировать предохранитель, используйте клей не термопистолет. Для большей надежности рекомендуется обмотать ручку скотчем. Полученное устройство вставляем в батарею шуруповерта. Остальные провода монтируются в верху шуруповерта. Корпус обматывается изолентой, покрывается краской не шлифуется. Подробная схема состоит в следующем: Детальный процесс такой зарядки батареи показан на этом деле видеоролике:

Как зарядить

аккумулятор шуруповерта без зарядного устройства?

Ситуацию, когда зарядное устройство шуруповерта недоступно, или вышло из строя, нельзя назвать штатной, поэтому легкого решения этой проблемы нет. Лучший выход из этого положения, найти не приобрести подходящее для вашей модели зарядное устройство, так когда оно сможет безопасно не качественно заряжать батареи именно вашего инструмента. Если это невозможно, существуют запасные варианты:

• зарядить аккумулятор автомобильным зарядным устройством;
• приобрести универсальную зарядку;
• переделать электроинструмент для питания от внешнего аккумулятора.

Использование автомобильного зарядного устройства

Основная опасность, с применением этого способа – перезаряд аккумулятора. Батареи, применяемые в электроинструменте, отличаются по своим характеристикам от автомобильных свинцовых аккумуляторов. Подойдет зарядка, оборудованная электронной регулировкой тока не напряжения.

Зарядный ток выбирается из расчета 0,5 до 0.1 от емкости батареи в Ач. Для получения напряжения 12 вольт, как зарядить шуруповерт без зарядного устройства. Так, при емкости 1,3 Ач, ток зарядки выставляется от шестьсот пятьдесят до сто тридцать мА. Зарядные устройства для свинцовых аккумуляторов, предназначены для выполнения работ с большими токами, не необходимое значение может быть вне диапазона их работы. Здесь, для ограничения тока применяется балластное сопротивление, включенное в цепь последовательно с аккумулятором. В роли сопротивления, используется автомобильная лампа.

Универсальные зарядные устройства

Приобретение такого прибора оправдано, если кроме шуруповерта дома имеются не другая техника работающая на аккумуляторах. В этом деле качестве быть выступать лабораторные по другому модельные зарядки. Преимуществом этого типа приборов, является их универсальность не множество регулировок, с применением которых конечно выставить необходимый режим зарядки.

Использование внешнего источника тока

Это не оптимальный вариант по теории эксплуатации. Для которого предназначена конструкция, когда инструмент уже старый, не приобретать тут дополнительное оборудование, это слишком большие затраты, он вам понравятся использован. Для этой модернизации подойдет аккумулятор с соответствующим напряжением. Используя мощную батарею, следует предусмотреть защиту электродвигателя. Простейший вариант – плавкий предохранитель на десять А, установленный в цепь питания. Следует заметить, что провода, с применением низкого напряжения, как правило имеют большее сечение, чем при питании от сети двести двадцать В.

Применяя для зарядки шуруповерта нештатное оборудование, следите за правильностью подключения приборов, соответствием режима зарядки техническим характеристикам батареи, обеспечьте безопасность процесса.

Читайте так же

Зарядное устройство на 12.6 Вольта 3 Ампера

Буквально совсем недавно я выкладывал пару обзоров зарядных устройств, но так получилось, что случайно ко мне попало еще одно. К сожалению оно также на 12.6 Вольт (3S сборка литиевых аккумуляторов), но я решил, что обзор может быть полезен из-за низкой цены. Увы, не все так, как хотелось бы, но об этом уже в обзоре.

Было заказано 10 штук зарядных устройств, на момент заказа цена была $8.13, то ли акция была, то ли продавец цену сейчас поднял, не знаю. Чтобы не было проблем с таможней, заказал двумя заказами.
Любопытно что упаковки были разные, видно коробки были те, что попались под руку, но упаковано было плотно.

В любом случае пришло все, каждое зарядное упаковано в отдельную картонную коробку, кабели лежали отдельно.

В комплект входит собственно зарядное устройство и кабель питания.

Из десяти кабелей один попался с вилкой у которой плоские штыри, хотя в заказе было указано — EU. Не критично, но неприятно.
А вот второй нюанс куда интереснее. В описании лота указано — Liitokala 12.6 В 3A зарядное устройство. Если насчет 12.6 и 3 все понятно, то вот насчет Литокала возникли некоторые вопросы. В принципе, насколько мне известно, Литокала не производит подобных зарядных устройств. Но на зарядных устройствах присутствует наклейка Liitokala, причем оригинально, в одной коробке были, в другой нет. Хотя если смотреть на фото, то можно понять, что разницы между ними никакой нет, вернее разница только в наклейке.

Корпус — привычный «брусок» черного цвета, на одной стороне расположен разъем подключения кабеля питания, на другой кабель для подключения к потребителю. Разъем 5.5/2.1мм.
Со стороны кабеля находится светодиод индикации режима работы.

Но меня интересовало это зарядное не только само по себе, а и в сравнении с тем, что я обозревал ранее.
Напомню, зарядное устройство с теми же заявленными характеристиками, 12.6 Вольта 3 Ампера, на вид также почти такое же, корпус чуть больше. Ссылка на обзор, чтобы понимать о чем идет речь.

Справа обозреваемое, слева то, что я разбирал ранее. Даже здесь видны некоторые отличия.

Зарядные устройства я покупал не себе, потому перед разборкой пришлось спросить товарища, не против ли он, если я его разберу для обзора, так как половинки корпуса склеены. Возражений не последовало, потому разобрал.

Внутри отличий гораздо больше. Как минимум у предыдущего трансформатор имеет магнитопровод большего размера, на фото это не так заметно, мешает скотч. Хуже изоляция радиаторов, вернее она есть в небольшом количестве только на радиаторе транзистора.

Ну а входной фильтр. Справа обозреваемый экземпляр, диодный мост попроще, дросселя нет, предохранитель обычный.

На выходе ситуация немного лучше. Хотя нет, точнее сказать — не сильно отличается от предыдущего, также два конденсатора и также нет дросселя по выходу. И кстати, как и у предыдущего есть место под вторую диодную сборку.

Вынимаем плату из корпуса для более тщательного осмотра, так как еще при первом взгляде мне показалось, что отличий больше.

1. Входные диоды 1N4007, фильтр отсутствует, зато конденсатор емкостью 82мкФ. Даже с учетом что реальная емкость китайских конденсаторов обычно занижена, все равно нормально для зарядного мощностью 35-40 Ватт.
2. Транзистор 8N65, вполне нормально для такой мощности.
3. Помехоподавляющий конденсатор правильный, потому безопасность в основном упирается упирается в отсутствие изоляции радиаторов и защитных прорезей в плате.
4. Выходная диодная сборка 10 Ампер 100 Вольт, нормально как по напряжению, так и по току. Конденсаторы 1000мкФ 25 Вольт, также вопросов особо нет, за исключением их «безродности».

На удивление плата спаяна даже аккуратно, конечно ей далеко до фирменных устройств, но в целом нормально.
Защитныз прорезей нет, но расстояние между «горячей» и «холодной» сторонами довольно неплохое.

Первичная сторона блока питания. На всякий случай, если кому-то придется ремонтировать подобное зарядное.

А вот и первый косяк. Хотя по большому счету я даже не знаю как корректно назвать то, что я увидел.
Сверху на плате виден желтый помехоподавляющий конденсатор Х класса, так вот он не участвует в процессе. Не, ну бывает что паяют перемычки вместо дросселя, я уже к этому давно привык, но впаять конденсатор и не использовать его.
На фото я обозначил как запаян термистор и предохранитель, видно что конденсатор (справа) ни с чем не соединен. Странное решение 🙂

Как и в прошлый раз меня куда больше интересует вторичная сторона, так как первичная обычно имеет настолько маленькие отличия от других, что ее уже можно по памяти рисовать.
Как и предыдущие зарядные устройства, схема основана на операционном усилителе LM358, никаких «умных» контроллеров и в помине нет.

Вся электроника это ШИМ контроллер 6853K09, его подключение идентично контроллерам — 63D39, 63D12, и все они очень похожи на FAN6862. А также ОУ LM358, классика дешевых зарядных устройств.

Перечертил схему, хотя в данном случае по сути это компиляция из схемы блока питания, и предыдущего зарядного устройства 12.6 Вольта 1 Ампер, которые я описывал ранее, но с некоторыми отличиями.
Позиционные номера компонентов совпадают со схемой, по крайней мере в большинстве случаев 🙂

Сходство выходной части ну очень большое со схемой этого зарядного, а в какой то мере схема даже проще. Но в любом случае обе схемы гораздо проще, чем у предыдущего варианта 3 Ампера зарядного. Там было двойное питание и при желании можно было получить почти нулевое потребление когда зарядное не подключено к сети.

Схемотехника выходной части также примитивна, синий — стабилизация напряжения, красный — тока, оранжевый — индикация, зеленый — опорное напряжение.
Это один из самых простых вариантов зарядных устройств, проще только на базе LM317 или резистора, но второй вариант не используется с литиевыми батареями (по крайней мере попадается крайне редко).

Первые тесты по моей методике тестирования зарядных устройств.
1. Выходное напряжение на холостом ходу заметно завышено, примерно по 40мВ на элемент. Это означает, что каждый элемент будет заряжаться до 4.24, а не до 4.20 Вольта. В таком варианте больше шансов получить срабатывание платы защиты аккумуляторной сборки. У предыдущего варианта было 20мВ превышение.
2. Собственный ток потребления без сети составляет 11мА, у предыдущего 7мА, а у 1А версии 14мА. Но у предыдущей версии 3 Ампера можно этот ток заметно снизить, у обозреваемого это сделать заметно сложнее, хотя и реально.
3. Ток заряда 3.23 Ампера, что почти на 10% больше заявленного. По большому счету ничего страшного в этом нет, просто аккумуляторы зарядятся чуть быстрее, но в моем случае повышенный ток «вылез боком».
4. Переключение индикации с красного на зеленый происходит при 359мА, что немного больше чем стандартная 1/10 от исходного тока. Не критично.
5, 6. Ток заряда через 5 и через 10 минут после срабатывания индикации. Как и следовало из схемы, данное зарядное не умет отключать аккумуляторы по завершении процесса, продолжая оставлять их под током. Для типичного сценария зарядил/отключил это неважно, но на неделю я бы не стал оставлять.
Кроме того, при использовании аккумуляторных сборок, тем более в связке с подобным зарядным устройством, обязательно применение плат защиты, которые контролируют переразряд и перезаряд аккумуляторов. Применение балансира желательно, но не обязательно.

Следующий тест под нагрузкой, как всегда проверяем две вещи:
1. Нагрев.
2. Уход напряжения после прогрева.

Электронная нагрузка в таком тесте подключается до шунта чтобы зарядное не переходило в режим стабилизации тока (хотя в итоге все равно светил красный индикатор), и ток нагрузки выбирается таким, какой был измерен в предыдущем тесте.

Напряжение после получасового прогрева заметно убежало от исходного. Конечно по завершении заряда падает и нагрев, но сначала зарядное доведет напряжение батареи до 12.7 Вольта, а после остывания снизит до 12.68. Хотя стоп, почему снизит, без нагрузки на выходе было 12.72, потому даже скорее повысит. Жаль нет подстроечного резистора для коррекции.

На графике виден уход напряжения при нагреве. У предыдущего 3 Ампера зарядного уход был 0.005 Вольта! Как говорится — почувствуйте разницу.

С нагревом также картина не очень веселая. Сначала температура корпуса и компонентов после получасового прогрева.

А теперь через 1 час 14 минут. Самая высокая температура зарегистрирована в районе обмотки трансформатора, более 100 градусов.
Я бы не сказал что все так уж плохо, так как зарядное работает обычно час-два, максимум три, дальше обычно аккумулятор заряжается и нагрев падает. Кроме того, на начальном этапе нагрев будет немного меньше, так как выходная мощность зарядного меньше. Например на каждом аккумуляторе 3.8 Вольта, в сумме выходит 3.8х3х3.2=36,5 Ватта, а почти в самом конце заряда (в этом режиме я проводил тест) — 4,2х3х3,2=40,3, на 10 процентов больше.

Температура отдельных компонентов в конце теста —
Входной диодный мост — 74.5
Высоковольтный транзистор — 86.3
Трансформатор — 94.8
Обмотка трансформатора — 102.8
Выходная диодная сборка — 99.9
Выходные конденсаторы — 82.4

Термограмма с двух ракурсов.

На мой взгляд проблема перегрева кроется в нескольких вещах и первая — малый запас по мощности трансформатора. Вторая — завышенный выходной ток, почти 10% это немало. Я считаю, что стоит снизить его хотя бы до заявленного значения, а в идеале опустить до 2.8 Ампера. В таком варианте работать должно нормально.
Как и в прошлый раз (в обзоре 1 А зарядного) я советую изменить номиналы делителя. В данном случае либо увеличить R20, либо уменьшить R24. Так как уменьшить проще чем увеличить, то лучше сделать именно так, например припаяв параллельно резистор номиналом 10-20кОм. Чем меньше сопротивление резистора, тем меньше будет выходной ток.

Пользуясь все той же программой я выяснил, что напряжение на выходе делителя составляет 169мВ, при таком напряжении на шунте, выходной ток составляет 3.25А, чтобы получить ток 3 Ампера надо параллельно припаять резистор на 18 кОм, для тока 2.8 Ампера резистор будет 9.1 кОм.

Так как нижний резистор делителя установлен с другой стороны платы и попутно залит силиконом, то я дополнительно показал на плате где его контакты.

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Выводы просты. Главное преимущество данного зарядного — цена, дешевле мне пока не попадалось. Как вы понимаете, цена определяется обычно качеством сборки и работы. А в данном случае производитель явно экономил почти на всем. Но даже в таком варианте зарядное работает, но я бы советовал его немного доработать. Сама по себе доработка проста, самая большая сложность это аккуратное вскрытие.
В любом случае, к Литокале данные изделия имеют примерно такое же отношение как я к балету 🙂
Вообще я снимал видео, но оно имеет отношение не только к данному зарядному устройству, а скорее является сводным для трех зарядных устройств сразу.
Если коротко, то мне больше понравилось предыдущее 3 Ампера зарядное устройство. Оно конечно также не имеет автоматического отключения зарядного тока, но по крайней мере оно работает заметно лучше и сделано более правильно.

Вот и все. Надеюсь что обзор был полезен, как всегда жду комментариев и вопросов.

Зарядное устройство для аккумулятора шуруповерта 12 вольт

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы “Интерскол”.

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда – около 60 минут.

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки “Пуск” микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки “Пуск” напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012, которым она управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 (1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки “Пуск” разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Сменный аккумулятор.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых (Ni-Cd) элементов, каждый по 1,2 вольта.

На принципиальной схеме элементы сменного аккумулятора обведены пунктирной линией.

Суммарное напряжение такого составного аккумулятора составляет 14,4 вольт.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD-45 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

Алгоритм работы схемы довольно прост.

При включении в сеть 220V зарядное устройство ни как не проявляет свою работу. Индикаторы (зелёный и красный светодиоды) не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки “Пуск” электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет. По истечении 50 – 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена.

После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт.

Такой алгоритм работы примитивен и со временем приводит к так называемому “эффекту памяти” у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. Т.е. блок из 12 аккумуляторов нужно разрядить до 12 вольт. В заряднике для шуруповёрта такой режим не реализован.

Вот зарядная характеристика одного Ni-Cd аккумуляторного элемента на 1,2V.

На графике показано, как во время заряда меняется температура элемента (temperature), напряжение на его выводах (voltage) и относительное давление (relative pressure).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу дельта -ΔV. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину – порядка 10mV (для Ni-Cd) и 4mV (для Ni-MH). По этому изменению напряжения контроллер и определяет, зарядился ли элемент.

Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD-45 отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С. Иногда такое происходит раньше того, как сработает таймер на микросхеме HCF4060BE. Такое происходит, когда емкость аккумулятора снизилась из-за “эффекта памяти”. При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством, например, таким, как Turnigy Accucell 6.

Возможные неполадки зарядного устройства.

Со временем из-за износа и влажности кнопка SK1 “Пуск” начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также может иметь место выход из строя стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE). В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует.

В моей практике был случай, когда стабилитрон пробило, мультиметром он “звонился” как кусок провода. После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на “пробой” можно также, как и обычный диод. О проверке диодов я уже рассказывал.

После ремонта нужно проверить работу устройства. Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться (засветится индикатор “Сеть” (зелёный). Вынимаем АКБ и делаем “контрольный” замер напряжения на её клеммах. АКБ должна быть заряженной.

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Всем привет! У нас уже как два дня идёт снег и дует ветер, поэтому по строительству все дела малёха заморозились, а сидеть без дела и пялиться в телик, тоже как-то не алё. Короче, решил заняться полезным делом, нужным для стройки. Имеется у меня шурик Интерскол 18В, и вот уже лет 15-17, он верой и правдой трудится у меня в хозяйстве, само собой, за столько лет он много потрудился и никель-кадмиевые аккумы потеряли былую ёмкость. И он пылился себе в сарае, а для ремонта приходилось брать шурик у дружбана или мучиться с дрелью. Этим летом при переделки кровли, он очень мне был нужен. И мне пришла в голову мысля, оживить его. Тем более вся механическая и силовая части работают исправно. Надо только заменить сами аккумуляторы. Сначала хотел прикупить готовые родные заводские аккумы, но узнав ценник, волосы зашевелились на жопе. Проще за новым шуриком тогда пойти.
Порывшись в ютубе нашел множество видосов про переделку разных шуриков на литиевые аккумы формфактора 18650. Но как оказалось, есть простые аккумы такого типа предназначены для небольших нагрузок, типа фонариков, электрических машинок, ноутбуков и т.д., они довольно дёшевы. Нам же понадобятся высокотоковые аккумы, с отдачей на нагрузку от 20 до 40 Ампер. Лучше приобретать оригинальные аккумуляторы от фирм SONY, SAMSUNG или LG. Они бывают на 2500мАч и 3000мАч. так же следует помнить о том, что эти аккумы не любят перегрева, поэтому паять их скажем так не рекомендуется, и контакты к ним приваривают специальной точечной сваркой. Ну, а если и паять, то нужно стараться как можно меньше времени нагревать их паяльником. Я к примеру покупал аккумы с уже приваренными контактными лентами.
Покупал тут, оригинальный высокотоковый аккумулятор LG 3000мАч: ru.aliexpress.com/item/4p…042311.0.0.274233edELQg9d

Оригинальный высокотоковый аккумулятор SAMSUNG 2500мАч, ссылка на продавца: sale.aliexpress.com/ru/__…9c906415a96153bdceaf45837

Так же нужны будут платы БМС со встроенными цепями балансировки. Эти платы устанавливаются для того чтобы правильно и качественно организовывать заряд и разряд этих аккумуляторов. Ибо они не любят глубоких разрядов и перезаряда, а так же имеют защиты встроенные которые предохраняют как сам шуруповёрт так и аккумы. Что касается плат, то они существуют для разного количества аккумуляторов, потому что шурики бывают на 8,12,14,16,18,24В.Соответственно в них будут применяться и нужное кол-во аккумов, для 8В-2шт, 12В-3шт, 14В-16В-4шт, 18В-5шт, 24В-6шт. Так же на платах могут присутствовать модули балансировки, или отсутствовать, тогда придется покупать отдельную плату балансировки. Как я понял, то места в контейнерах под аккумы всегда мало, а тем более размещать две платы, будет сложнее. Я брал со встроенной балансировкой тут: ru.aliexpress.com/item/5S…042311.0.0.274233edWpYXeO

Ещё нам понадобиться переделать родное зарядное устройство от шуруповёрта. Ибо оно предназначено, для заряда Ni-Cd аккумуляторов. Само собой они рассчитаны на другое время и ток, а так же напряжение. Для этого мы просто закажем небольшие импульсные готовые модули CC/CV — на Алике у Китайцев, я брал тут: ru.aliexpress.com/item/Fr…042311.0.0.274233edWpYXeO

У разных шуриков зарядные устройства различаются только тем, что выполнены либо по трансформаторной схеме, либо по схеме импульсного преобразователя. У кого второй вариант, то можно, чтобы не заморачиваться выкинуть родную плату и прикупить так же у китайцев небольшую платку импульсного AC-DC преобразователя с 220В на 24В 1А, брал тут: ru.aliexpress.com/item/AC…042311.0.0.274233edWpYXeO

Как видите не так и много нужно, для того чтобы переделать шурик на литий!
И так заказываем с сайта АлиЭкспресс нужные нам компоненты и когда они приходят начинаем все это монтировать в наш шуруповёрт. Приступим! Собственно подопытные!

Ну, во-первых отсоединяем сам аккум от шурика, и разбираем корпус аккумулятора, затем вытряхиваем из неё старые отработавшие своё Ni-Cd банки.

Во-вторых, нужно определиться как, и куда нужно подпаивать к плате БМС, по какой схеме. На сайте у продавцов практически везде подробно это описано и нарисованы схемы подключения, а так же даны рекомендации в какой последовательности подключать аккумы к контактам на самой плате.Например вот такая.

Но, я решил увеличить вдвое емкость аккумуляторов, а для этого в параллель к каждому аккуму, мы присоединяем ещё один аккумулятор, схемка будет выглядеть так.

Таким образом это будет явно больше, чем у родного Интерсколовского аккумулятора, стало быть заряжать его придётся реже, а работать можно ещё дольше.

Соединяем всё согласно схеме, тщательно изолируем каждую банку друг от друга, я для этого прокладывал картон, а затем перематывал высокотемпературным скотчем, саму плату БМС, я приклеил на скотч 3М двухсторонний к смотанным аккумуляторам, затем уже распаял провода согласно схеме, укорачивая провода от разъёма до нужной длины. У меня получилось вот так

После окончательной сборки, проверяем все сборки мультиметром, на предмет целостности самих аккумов и отсутствие коротких замыканий. Убедившись, что всё ок, можно закрывать и скручивать коробку аккумулятора.
Теперь переходим к переделке зарядного устройства. У меня это устройство оказалось трансформаторным и я решил оставить его таким, остается только на плате перерезать несколько дорожек и удалить некоторые элементы, которые нам мешают, и подпаять вход и выход от платы китайского стабилизатора, и к светодиодам индикаторам заряда. У меня получилось так

После этого настраиваем на Китайском стабилизаторе напряжение и ток, ибо на этом стабилизаторе и то и другое можно настроить подстроечными резисторами(два сининьких квадратика на красной платке).Напряжение мы выставляем в 21-21,5В, а ток выставляем в пределах 1,5Ампер. Ещё раз проверяем монтаж, на коротыши и на правильность сборки, а так же выставленные параметры. После чего можно собирать устройство и пробовать ставить аккум на зарядку. При подключении зарядного устройства в электросеть на нём загорится красная лампочка индикации. Когда вставим аккум на зарядку загорается зелёный, а красный тухнет. В процессе того как аккумуляторы будут набирать нужный заряд, зелёный индикатор начинает постепенно притухать, и в конце заряда, начинает потихоньку разгораться красный индикатор, всё ярче и ярче. И по окончанию заряда зелёный индикатор полностью гаснет. При первой зарядке аккумуляторы зарядились до полного заряда примерно за 1ч 45мин. Шурик крутит так, что я не в состоянии рукой удержать патрон при вращении. Я очень доволен, ведь работать таким шуриком одно удовольствие! По весу остался примерно такой же, но если бы устанавливал 5 банок, то вес стал бы меньше. Посмотрим как поведут себя аккумы в дальнейшем при эксплуатации, и закажу ещё 10 банок, для переделки второго запасного аккума. При переделке я снимал видосики, получилось 4 части, кому будет интересно посмотрите, там гораздо подробней рассказано, как и что делалось. Хотя сами понимаете и делать и снимать одновременно довольно трудно, так что не судите строго за качество видео.

Зарядное устройство для шуруповертов Makita В7.2-14.4

Дрель-шуруповерт Интерскол ДА-14,4ЭР

Дрель-шуруповерт Интерскол ДА-14,4ЭР

Устройство зарядное ДА-14,4ЭР,1.5А,18В, Li-ion Интерско.

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Зарядное устройство для ДА-12ЭР Интерскол

Аккумулятор Интерскол ПА-10/14.4Р 181.02.03.00.00

Аккумуляторный блок Hammer AKM1420 14.4 В

Универсальное зарядное устройство Интерскол 2401 012

Зарядное устройство ИНТЕРСКОЛ 2401 001, 10.8V Li-ion

Зарядное устройство универсальное для ИНТЕРСКОЛ 12В — 1.

Устройство зарядное универсальное, Ni-Cd, “Интерск.

Дрель-шуруповерт Интерскол ДА-14,4ЭР

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Универсал 010198 B(P) Аккумуляторы подходят для шурупов.

Зарядное устройство универсальное Интерскол Ni-Cd 2401.

Аккумуляторный блок Hammer Ab144 14.4 В 2 А·ч

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Аккумулятор для шуруповертов Макита Заряд ЛИБ 1430 МК-С

Зарядное устройство для Интерскол ДА-12,14.4,18ЭР униве.

Зарядное устройство ИНТЕРСКОЛ 2401 001, 10. 8V Li-ion

Аккумулятор Интерскол 14 В (для ДА-14ЭР, 1,5Ач)

Аккумулятор для Интерскол Li-ion ДА-14,4ЭР

Аккумулятор для инструмента Bosch (3Ah 14.4V) (Pitatel.

Аккумулятор Интерскол 14,4В 1,5 a/h для ДА-10/14,4М2

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Батарея аккумуляторная Интерскол ПА-10/14.4ЭР

Устройство зарядное с адаптером 14,4В Интерскол Li-on (.

Аккумулятор для Интерскол ДА-14,4ЭР (1.5Ah 14.4V) (2400.

Батарея аккумуляторная “Зубр” для шуруповерто.

Зарядное устройство для ДА-18ЭР Интерскол

Аккумулятор для Интерскол ПРАКТИКА 776-812

Зарядное устройство для ДА-14,4ЭР Интерскол

Интерскол устройство зарядное универсальное, ni-cd, 159.

База зарядки аккумулятора для дрелей RWS ДА-12, ДА-14,4.

аккумулятор Интерскол ДА-14,4ЭР

Зарядное устройство ИНТЕРСКОЛ 2401 001, 10. 8V Li-ion

Дрель-шуруповерт ИНТЕРСКОЛ ДА-14.4ЭР ДМ, с двумя аккуму.

Универсал 010379(2) Корпус аккумуляторов шуруповерта дл.

Зарядник ИНТЕРСКОЛ ДА-14ЭР Li-ion

Зарядное устройство для ДА-12ЭР Интерскол

Аккумулятор Интерскол ДА-14,4ЭР

Аккумулятор ИНТЕРСКОЛ 18.0В 1.5Ач nicd, для ДА-18 ЭР

Зарядное устройство Интерскол 2401.015

Зарядное устройство для инструмента Интерскол (10.8V Li.

Аккумулятор ДА-14,4ЭР ( 2,0 Ah ) Интерскол

Зарядное устройство ЗУБР БЗУ-14.4-18 М4

Дрель-шуруповерт ИНТЕРСКОЛ ДА-14.4ЭР ДМ, с двумя аккуму.

Дрель-шуруповерт ИНТЕРСКОЛ ДА-10/14.4М2, с двумя аккуму.

Аккумулятор ДА-14,4ЭР ( 1,5 Ah ) Интерскол

Зарядное устройство Hammer ZU 30M 14.4 В

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Аккумуляторный блок Hammer AB142 14.4 В 1.2 А·ч

Дрель-шуруповерт Интерскол ДА-10/14,4Л3

Интерскол Устройство зарядное универсальное, Ni-Cd 2401.

Блок питания зарядки аккумулятора для дрели RWS ДА-14,4

ИНТЕРСКОЛ ДА-10/14,4М3 шуруповерт аккумуляторный 1,3Ач.

Интерскол Батарея аккумуляторная 18В, 1,5 А ч NiCd ДА-1.

Аккумулятор Практика для ИНТЕРСКОЛ, Ni-Cd, 14.4 В, 1.5.

Устройство зарядное ИНТЕРСКОЛ ДА-10/14,4ЭР

Аккумулятор для инструмента Интерскол (1.3Ah 14.4V) (18.

Аккумуляторная батарея Pitatel “181.02.03.00.00&qu.

Как изготовить самодельное зарядное устройство для шуруповерта

Как изготовить самодельное зарядное устройство для шуруповерта? В строительном деле главным помощником является шуруповерт. Без него очень сложно в работе по сборке мебели, при закручивании всяких болтиков и гаек. И если он перестает работать, то сразу возникают проблемы.

Устройство зарядки на аккумуляторный шуруповерт.

Можно, конечно, пойти в магазин и купить готовое зарядное устройство, но цена порой очень кусается. Иногда и цена подходит, но нужной модели аккумулятора нет, и тогда остается один выход – создать самому зарядное устройство.

Какие бывают типы аккумуляторов? Чаще всего на рынке можно встретить никель-кадмиевые аккумуляторы. Они привлекают покупателей своими размерами и приемлемой ценой.

Схема быстрой зарядки.

Этот вид аккумулятора очень эффективен тем, что его можно очень часто заряжать, только до полного заряда. Но у него есть один недостаток, такой вид токсичный, поэтому от него отказались в Европе.

Следующим видом является никель-металл-гидридный, с точки зрения экологии он вполне безопасен. Эти батареи можно не использовать очень долго, но при необходимости нужно постоянно перезаряжать. Еще одним из популярных видов является литий-ионный аккумулятор, минус которого состоит в том, что этот вид плохо переносит низкие температуры воздуха, а цена очень высокая на данный вид товара.

Как сделать зарядное устройство шуруповерта

Для самодельного зарядного устройства вам понадобятся следующие материалы и инструменты:

• зарядный стакан;
• испорченная батарея;
• два провода длиной по 15 см;
• паяльник;
• отвертка;
• дрель;
• нож;
• термопистолет.

Приступают к сборке аккумулятора:

Схема аккумулятора для шуруповерта.

Берут зарядный стакан и аккуратно вскрывают, с помощью паяльника оклеивают клеммы и всю электронику.

Затем берут испорченную батарею и с помощью паяльника отпаивают клеммы с плюса и минуса. Для дальнейшей работы не забудьте маркером на крышке батареи пометить, где был плюс и минус.

В подготовленном стакане делают отметки, где будут проходить проводки.

С помощью дрели делают отверстия, если нужно, то с помощью лезвия подгоняют по размеру.

Проводки пропускают через готовые отверстия, берут дрель и припаивают проводки к стакану (очень важно соблюдать полярность).

Для того чтобы разъем батареи не развалился, внутрь вставляют предварительно сделанную имитацию батареи из картона.
Крышку от батареи с помощью термопистолета прикрепляют к зарядному стакану.

И самым последним действием будет прикрепить нижнюю крышку к зарядному стакану.

Зарядное устройство готово, теперь его нужно вставить в переходник, а переходник в аккумулятор.

Вернуться к оглавлению

Устройство для шуруповерта из USB источника

Вам понадобятся такие материалы и инструменты:

Схема проверки аккумулятора амперметром.

• шуруповерт;
• розетка или гнездо от прикуривателя в автомобиле;
• usb зарядное устройство;
• предохранитель с машины на 10 А;
• соединения разъемные обжимные;
• краска;
• изолента;
• скотч.

Приступают к работе:

Для начала разберите шуруповерт на все мелкие детали, вам не понадобится статор, якорь, редуктор и вся верхняя часть.
С помощью ножа отрежьте верхний корпус от ручки.

Следующим этапом будет работа с дрелью, нужно в боковой части ручки просверлить отверстие и немного его заточить. Тут будет находиться предохранитель.

Возьмите провода с обжимными концами и соедините их с предохранителем.

В корпусе от ручки шуруповерта нужно закрепить предохранитель с проводами с помощью клея из пистолета.

Схема устройства зарядного устройства для аккумулятора шуруповерта.

Когда это все сделали, подсоединяете к разъему батареи.
В верхней части шуруповерта монтируете обжимные провода к розетке от прикуривателя и, чтобы все хорошо закрепить, используете клеевой пистолет.

Чтобы все хорошо зафиксировать, обмотайте скотчем весь корпус ручки.
Собираете весь шуруповерт и все хорошо соединяете изолентой.

Для эстетичного вида нужно отшлифовать зашпаклеванную часть и все покрыть краской.

Вернуться к оглавлению

Особенности зарядки батареи шуруповерта

Запомните главное правило: перед использованием батареи ее необходимо хорошо зарядить, так как во время хранения она разряжается.

Все виды аккумуляторов нужно доводить до полной зарядки, вне зависимости от того, из какого материала изготовлен аккумулятор.

Если вы еще не приобрели шуруповерт, то вам необходимо это сделать. В магазине вам предоставят необыкновенное множество моделей, и у вас разбегутся глаза, запомните одно, что выбирать нужно по количеству оборотов.

Для домашней работы подойдет прибор с числом вращения от 10 до 15 Нм, а если вы профессионал, то до 130 Нм. Внимательно прочтите и запомните, что под крутящим моментом понимают внутреннее усилие, когда устройство работает.

Также обращайте внимание, сколько оборотов он делает за секунду. Для домашней работы подойдет от 400 до 500 оборотов, более профессиональными считаются – от 1200 до 1300 об/сек. И главным показателем считается мощность, чем больше она у прибора, тем дольше он будет работать. Все аккумуляторы в шуруповерте должны иметь в комплекте запаску, для того чтобы одна была в работе, а другая стояла на зарядке.

Помните, что всегда можно купить детали, но не всегда найдется именно то, что вам нужно. Поэтому лучше и интереснее что-то создавать своими руками.

Самодельная электрическая отвертка, напечатанная на 3D-принтере DC

Схема переключателя PIR с задержкой

Еще один базовый учебник. Схема и конструкция очень просты. У нас есть литий-ионный аккумулятор, который обеспечит все. У нас также есть зарядный модуль для этой батареи. В проекте используется двигатель постоянного тока с коробкой передач с высоким крутящим моментом, поэтому он очень мощный. Для управления вращением используется H-образный мост, поэтому направление можно контролировать.

ЧАСТЬ 1 – Схема

Сначала давайте посмотрим на схему.Как видите, мы начинаем с модуля TP4056, подключенного к батарее. От батареи, которая имеет от 3,7 до 4,2 В, нам нужно более высокое напряжение, чтобы иметь более высокую скорость двигателя постоянного тока. Мы устанавливаем повышающий преобразователь на выход 12 В. Он подключен к мосту H на базе микросхемы MX1508. 12V также подключается к кнопкам. На выходе подключаем двигатель постоянного тока.

ЧАСТЬ 2 – 3D печатный корпус

Хорошо, корпус состоит из двух частей и напечатан с использованием материала PLA, 0.Сопло 4 мм, высота слоя 0,3 мм и заполнение 20%. В корпусе есть место для аккумулятора и всех компонентов. Убедитесь, что вы используете те же компоненты, что и я, иначе они не поместятся в этом трехмерном корпусе.

Загрузите файлы STL здесь:

Подключите аккумулятор к зарядному устройству32>

Сначала делаем основные соединения. Аккумулятор для зарядных модулей, H-образный мост и двигатель. Тогда пора все смонтировать внутри корпуса. Также добавьте кнопки в верхнюю часть корпуса.

Положить все внутрь32>

Добавляем подшипник на вал мотора, добавляем опору для сверла и устанавливаем мотор внутрь. Мы также устанавливаем аккумулятор, укорачиваем кабели и приклеиваем модули на место горячим клеем. Убедитесь, что кнопка работает.

Некоторые подробности32>

Некоторые крупным планом смотрят, как все внутри. Убедитесь, что у вас есть хорошие соединения и в схеме. Также проверьте, работает ли модуль зарядки с любым USB-разъемом и 5 В.Закройте корпус маленькими винтами диаметром 3 мм. И это все.

Помогите мне, поделившись этим постом

Новое зарядное устройство для аккумуляторных батарей для аккумуляторных электроинструментов на 12 В от Bosch меньше и быстрее

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Несколько дней назад мы писали о новом наборе бесщеточной дрели Bosch 12V Max. Этот комплект поставляется с другим зарядным устройством, чем обычно, и мы обратились в Bosch US с некоторыми вопросами.

Комплект аккумуляторной дрели Bosch PS32

Глядя на комплект аккумуляторной дрели Bosch PS32, текущую и предшествующую модели, вы можете увидеть, как выглядит «типичное» зарядное устройство Bosch 12V Max.

Откровенно говоря, новая модель выглядит дешевле, и это правда, что многие бренды включают в свои недорогие аккумуляторные электроинструменты базовые зарядные устройства. Но новая бесщеточная дрель Bosch меньше, быстрее и мощнее предыдущей модели.

Итак, вот что мы узнали о новом зарядном устройстве:

Зарядное устройство, входящее в комплект GSR12V-300B22, является нашим новым стандартным зарядным устройством, которое в будущем заменит текущее зарядное устройство BC330.Несмотря на внешний вид, он на самом деле заряжает аккумуляторы быстрее, с зарядным током 2 А (по сравнению с 1,5 А у BC330). Небольшой размер отсека для зарядки также помогает, поскольку он не занимает много места на рабочем месте пользователя. Он заряжает батареи 2,0 Ач, входящие в этот комплект, примерно за 1 час.

По сравнению с зарядным устройством BC330, которое входит в текущий / предшествующий комплект PS32, новое зарядное устройство имеет выходной ток зарядки на 33% выше.

Не знаю, как я отношусь к трансформаторной вилке в виде бородавок, но, вероятно, я смогу заставить ее работать.Новый зарядный концентратор действительно выглядит намного меньше, чем традиционные зарядные устройства на 12 В макс. , Которые Bosch поставляет со своими наборами инструментов.

Мы не знаем, будет ли новое зарядное устройство продаваться отдельно, но сколько людей когда-либо покупали отдельное зарядное устройство класса 12 В? Возможно, в конечном итоге он будет доступен для покупок на замену.

Кроме того, теперь подтверждено, что это будет новое зарядное устройство для набора аккумуляторных электроинструментов на 12 В макс.

Купить сейчас (новейший комплект бесщеточной дрели Bosch на 12 В макс. Через Amazon)
См. Также (комплект Bosch PS32 через Amazon) – в настоящее время продается по цене 98

долларов США.

Как зарядить аккумулятор power wheel без зарядного устройства

Представьте, что ваш ребенок потерял зарядное устройство для своей моторизованной машины?

Тем не менее, они хотят выйти и отлично провести время со своими приятелями…

Что ж, ваша креативность может спасти вас от надоедливости (и бесшумного обращения), если вы знаете, как заряжать аккумулятор power wheel без зарядного устройства.

Вот несколько советов, которые помогут вам зарядить мотоцикл, когда нет зарядного устройства.

Начнем.

Решение 1. Зарядка автомобильным аккумулятором

Вы можете установить разъем и зарядить аккумулятор силовых колес от автомобильного аккумулятора.

Тем не менее, вы не хотите сжигать разряженную батарею, поэтому вам нужно проверить несколько вещей перед зарядкой… ..

Проверьте напряжение: Первое, что нужно сделать, это установить, имеет ли батарея желаемое напряжение, и это будет зависеть от вашего автомобиля – старые поставляются с батареями 6 В, в то время как более новые версии комплектуются одной батареей 12 В.

Аккумуляторы на 12 В рассчитаны на зарядку до 15 вольт, и если добавить что-либо, превышающее 2 ампера, можно поджечь аккумулятор.

Хорошая новость заключается в том, что автомобильные аккумуляторы находятся в этом диапазоне – они выдают заряд 10-15 А (большинство из них не может превышать 14,6 В даже при работающем двигателе).

Определите положительные и отрицательные контакты: Также убедитесь, что вы можете определить + и – либо на батарее силового колеса 12 В, либо на аккумуляторе колеса 6 В.Это довольно очевидно, не правда ли?

После подтверждения вышесказанного, просто прикрепите импровизированные разъемы к клеммам аккумулятора и посмотрите, как все пойдет.

Вот и все – у вас нет сложной физики, и вам не нужно снимать аккумулятор с силовых колес, чтобы заряжать автомобильный аккумулятор.

ProTip: В целях безопасности обязательно следите за ним и подключите безопасное зарядное устройство с постоянным током 2А (надеюсь, оно у вас есть), если стандартная зарядка нагревает его.

Решение 2. Заряжайте напрямую от источника питания

Большинство свинцовых аккумуляторов можно эффективно заряжать непосредственно от источника питания при условии, что он имеет ограничение тока и регулируемое напряжение, поэтому вашему мальчику / девочке тоже может повезти, если у вас есть исправный источник питания.

Первой задачей является определение напряжения заряда, а затем установка необходимого напряжения, а также ограничения тока.

Например, чтобы зарядить 12-вольтовую аккумуляторную батарею, вам необходимо установить источник питания на напряжение более 12 В, 2 А для зарядки – химический состав батареи определяет максимум, но в основном это около 13,8 В, 2 А (для достижения полной зарядки).

Аналогичный сценарий разыгрывается для 6-вольтовой батареи силовых колес. Увеличьте значение 6 В, 2 А, но ограничьте ток заряда, если вам нужно превысить стандартное значение 6.8В, 2А.

Я рекомендую вам подумать о добавлении резистора на всякий случай, если батарея не выдерживает установленный ток.

В вашем случае могут потребоваться изменения, потому что аккумуляторы Power Wheel не имеют одинаковой конструкции, но в целом это должно помочь вам заряжаться беспрепятственно.

Сказав это, вы не оторветесь от температуры, силы тока и напряжения батареи во время зарядки, если только вы не потеряете всю настройку.

Лучшее зарядное устройство для газонокосилок

Решение 3. Сделайте самодельное зарядное устройство для замены утерянного зарядного устройства с силовым колесом

А как насчет изобретения простого «резервного» зарядного устройства, которое будет использоваться каждый раз, когда ваш маленький чемпион теряет / забывает оригинальное зарядное устройство для силового колеса?

Вы, конечно, можете, выполнив эту простую процедуру:

Необходимых инструментов:

• Отвертка.
• Мультиметр.
• Инструмент для резки проволоки.

Шаг 1. Соберите компоненты

• Зарядное устройство для ноутбука
• Понижающий преобразователь (DC в DC)
• Зажимы типа «крокодил» (2)

Шаг 2: Модифицируйте адаптер для портативного компьютера

Адаптер не может подключаться к батарее Power Hills в текущей конфигурации.

Итак:

1. Отрежьте гнездо адаптера ноутбука.
2. Режущим инструментом снимите внешний экран провода (будьте осторожны, чтобы не повредить 2 провода, закрытые крышкой).

Шаг 3. Подключите модуль понижающего преобразователя

Чтобы упростить задачу, разделим процесс на два этапа.

1.

Подключите понижающий модуль к проводам адаптера

Примечание: Красный цвет соответствует положительному положению, а черный – отрицательному.

1. Возьмите модуль и сначала подключите красный провод к плюсу модуля (с маркировкой IN +).
2. Затем вставьте черный провод к минусу (с маркировкой IN-).

Не забудьте затянуть соответствующие винтовые клеммы.

2. Зажим типа «крокодил»

Точно так же красный провод из крокодиловой кожи идет к плюсу модуля (обозначен OUT +), а черный – к минусу (обозначен OUT-).

Два расположены на другой стороне платы (напротив «клемм» IN + / IN-).

Шаг 4: Окончательная настройка

Завершите, выполнив следующие шаги:

1. Подключите адаптер к источнику питания и подсоедините 2 зажима типа «крокодил» к мультиметру. Как всегда, черный цвет идет к отрицательному выводу мультиметра, а красный – к положительному.
2. Затем установите необходимое значение напряжения на мультиметре, затем поверните потенциометр напряжения (отверткой), пока мультиметр не покажет 14 вольт.

Примечание: Первый потенциометр предназначен для напряжения (В) и другого тока (I).

• Наконец, установите желаемое значение тока на мультиметре и аналогичным образом поворачивайте оставшийся потенциометр, пока мультиметр не покажет 2 ампера (вы можете выбрать большее значение, если позволяет емкость аккумулятора).

Вот и все об этой альтернативе колесным зарядным устройствам!

Для использования зарядного устройства надлежащим образом подсоедините зажимы типа «крокодил» к батарее силовых колес (красный к плюсу и черный к минусу батареи).

Как зарядить аккумулятор power wheel без зарядного устройства: полезные советы

• Не пытайтесь закоротить клеммы питания аккумулятора. Это не работает и даже может вызвать взрыв.
• Перед зарядкой аккумулятора силового колеса осмотрите корпус на предмет трещин и других повреждений, которые могут вызвать утечку опасной серной кислоты во время зарядки.
• Затем, поскольку вы можете столкнуться со значительным напряжением / током во время экспериментов, наденьте рекомендованное защитное снаряжение, включая прочные перчатки.
• В руководстве пользователя содержатся конкретные меры предосторожности для вашего автомобиля, и вам следует ознакомиться с ними, прежде чем тестировать какие-либо методы в , как заряжать аккумулятор с приводными колесами без зарядного устройства.

2 Долгосрочные решения:

1. Приобретите новое зарядное устройство для силового колеса

Несмотря на то, что все вышеперечисленные решения могут предложить аварийное решение, вы можете рассчитывать на долгосрочную перспективу и приобрести подходящее зарядное устройство на замену для электромобиля для вашего ребенка.

Ниже у нас есть несколько рекомендаций, если вы планируете их получить в ближайшее время.

Нам они нравятся, потому что они совместимы практически со всеми автомобилями марки с приводными колесами.

Зарядное устройство для power wheel отзывы

1. Зарядное устройство силового колеса 12 В, 00801-1778

(идеально подходит для аккумуляторной батареи 12 В)

Это зарядное устройство с колесным приводом отлично работает и является одним из лучших вариантов для тех, кто подарил своим детям детские электромобили, в которых используется 12-вольтовый аккумулятор, например, 12-вольтовое колесо Harley Davidson.

Он довольно прост в использовании, вам просто нужно подключить его к разъему аккумулятора колеса питания (подходит очень хорошо) и подождать отведенное время (следуйте инструкциям, но 12-18 часов должно быть нормально).

Еще одна замечательная особенность этого зарядного устройства с силовым колесом на 12 В заключается в том, что после полной зарядки заряд остается довольно долгое время (пока аккумулятор здоров).

Плюсы

• Это зарядное устройство Power Wheel на 12 В работает с бесчисленными брендами.
• Способ доступный по сравнению с большинством конкурентов.
• Легкий в использовании.

Минусы

• Они должны были включить лампочку в это зарядное устройство на 12 В с колесом питания, чтобы предупредить вас, когда оно достигнет полной зарядки.

2. Зарядное устройство SafeAMP для колеса с питанием от аккумулятора 12 В

Это зарядное устройство, чтобы вернуть вашего малыша и мальчика / дошкольника к колесам их автомобилей, грузовиков и квадроциклов Fisher-Price с приводными колесами, если в автомобиле используется аккумулятор с серо-оранжевым верхом.

Он изготовлен в соответствии с высочайшими стандартами производительности, качества и безопасности, поэтому вы получаете продукт, почти не уступающий по качеству зарядному устройству OEM.

Опять же, здесь очень легко зарядить аккумулятор – подключите его и забудьте.

Обязательно ознакомьтесь с инструкциями, как долго вы должны позволять ему заряжаться для вашего автомобиля для достижения наилучшего результата.

Плюсы

• Великолепное качество.
• Безопасен в использовании.
• Изделие длительного пользования.

Минусы

• Индикатор полной зарядки по-прежнему не светится.

3. Зарядное устройство с силовым колесом 6 В

Попробуйте это зарядное устройство для аккумуляторов 6 В, если ваши колеса Fisher-Price питаются от 6-вольтовой красной батареи.

Производитель рекомендует использовать его для жестких колес Power Wheels Ford Lil F-150 (6V), Fisher Price Lil dune racer (6V) и других.

Как и наши предыдущие номинанты, он отлично работает и должен заставить вашего мальчика / девочку снова насладиться прекрасным вождением.

Плюсы

• Заряжается отлично.
• Хорошие заглушки.
• Хорошо построенный.

Минусы

• Нет светодиода, показывающего состояние зарядки.

4. Зарядное устройство Power Wheels для малышей на 6 В

Это также обеспечивает превосходную производительность и безопасность и является фантастическим вариантом для транспортных средств с приводными колесами, оснащенных синими свинцово-кислотными аккумуляторами Power Wheels 6V.

Не забудьте заряжать минимум 14 часов, но не более 30 часов для оптимальной работы.

Плюсы

• Долговечное зарядное устройство.
• Быстрая доставка.
• Отличная цена.

Минусы

2. Купите запасной аккумулятор для силовых колес

Лучшие аккумуляторы для силовых колес отзывы

Наконец, было бы несправедливо, если бы мы закончили статью, не сказав ни слова о замене батарей для силовых колес.

Чтобы указать вам правильное направление – аккумуляторы Power Wheel не доживают до вечности – ниже мы приводим наши фавориты.

Этот раздел также будет полезен, если вы хотите обновить батарею рулевого колеса в погоне за большей скоростью, и у парней и девушек иногда есть склонность к безумным гонкам, когда они вырастают.

В любом случае, обратите внимание на эти высокопроизводительные батареи:

1. Power Wheels Аккумулятор для силового колеса на 12 В Замена

Одна из самых популярных моделей силовых колесных батарей, 12 вольт, в ней есть все, что нужно, чтобы ваш ребенок продолжал работать (и кричать от возбуждения).

Это наша самая любимая сменная аккумуляторная батарея для любого транспортного средства с приводными колесами Fisher-Price (улучшенная серия), требующего сменной аккумуляторной батареи 12 В, 12 А / ч.

Плюсы

• Включает выключатель с самовозвратом!
• Захватывающие представления.
• Прочная конструкция.

Минусы

• Не для всех автомобилей с приводными колесами.

2. Колесная аккумуляторная батарея 6В (замена)

Эта батарея на 6 В для силового колеса также поставляется с удобным тепловым предохранителем и идеально подходит для батарей 6 В для силовых колес (автомобили типа H и типа A).

По нашему мнению, это лучшая сменная батарея на 6 Вольт 9,5 А / час для Ford Lil ’F-150-6V и Power Wheels Lil’ Dune Racer 6V.

Поверьте, это поможет вашему маленькому чемпиону добиться славы среди сверстников!

Плюсы

• Качество OEM.
• Работает отлично.
• Силовые колеса не перегреются (и не загорятся) благодаря встроенному предохранителю.

Минусы

3. Mighty Max Battery RideOn Replacement 6V, 7-AH аккумулятор

Победителями в этой современной аккумуляторной батарее на 6 В являются исключительная мощность, больший срок службы (мы рассматриваем абсолютно прочную конструкцию) и совместимость с десятками моделей.

Технология интегрированного впитывающего стеклянного мата (AGM) особенно хвалила за то, что она влияет на мощность этой батареи.

Плюсы

• Простота сборки.
• Превосходное время автономной работы.
• Зарядка занимает относительно меньше времени.

Минусы

• Нет серьезных проблем, о которых стоит сообщать.

4. Аккумулятор 12 В, 18 Ач для модифицированных силовых колес

Превосходный вариант для тех, кто переходит с 6 В на 12 В, он снова был дополнен технологией абсорбирующего стеклянного мата (AGM), повышающей производительность, так что ваш ребенок будет получать массу удовольствия.

И мы очень ценим его герметичную конструкцию.

Плюсы

• Простота установки.
• Работает долго (соблюдайте инструкцию по зарядке!)
• Отлично держит заряд.

Минусы

• Может потребоваться модификация для работы с некоторыми марками.

Как продлить срок службы аккумулятора Power Wheel

Вы можете продлить срок службы батареи силового колеса, просто соблюдая следующие передовые методы:

· Правильная зарядка

Как вы, возможно, знаете, важно не перезаряжать или недозаряжать аккумулятор Power Wheel, так как это сокращает срок его службы.

Стандартное время составляет 18 часов (автомобили с напряжением 6 В) и 14 часов (автомобили с напряжением питания Super 6/12 В). Точно так же никогда не заряжайте аккумулятор более 30 часов.

· Осторожно обращайтесь с новыми батареями

Для новых аккумуляторов Power Wheel: практическое правило – заряжать их не менее восемнадцати (18) часов перед первым использованием.

· Всегда готовить к хранению

Еще одно напоминание, которое мне нужно было сделать, касается хранения батареи: никогда не храните полностью разряженную батарею – она ​​просто не выдержит холодных зимних месяцев.

Заключение

Ух ты! Это было безумно долго, но по уважительной причине.

В конце концов, теперь вы знаете, что делать в следующий раз, когда он / она потеряет зарядное устройство (вспомните методы, которые мы рассмотрели в разделе о том, как заряжать аккумулятор Power Wheel без зарядного устройства).

Кроме того, вы знаете, какие аккумуляторные батареи и зарядные устройства лучше всего покупать, когда они подлежат замене.

Мы даже показали вам, как сохранить аккумулятор Power Wheel и зарядное устройство, чтобы гарантировать долгие годы выброса адреналина для ваших детей.

Итак, начнем веселье!

самое мощное зарядное устройство для солнечных заграждений

Последнее обновление 2021-03-05 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Самодельное зарядное устройство для отвертки. Зарядка литиевых аккумуляторов отверткой своими руками. Самодельные зарядные устройства

Покупатели дрели

часто жалуются, что «родное» зарядное устройство для шуруповерта слишком медленно заряжает аккумулятор. В результате приходится многократно откладывать работу на 2-4 часа.Есть 2 варианта, как избежать этой ситуации. В первом случае вам нужно будет приобрести новое зарядное устройство, во втором – сделать это самому.

Разновидности аккумуляторов

Чтобы разобраться, как сделать зарядное устройство для шуруповерта, сначала необходимо изучить типы аккумуляторов и режимы их зарядки. Есть 3 типа аккумуляторов:

Никель-кадмиевый

Этот тип упоминается как Ni-Cd, он считается хорошим источником напряжения, способным обеспечивать высокую мощность.Единственный недостаток – такие аккумуляторы внесены в список запрещенных товаров из-за экологических нюансов, поэтому в продаже эта разновидность теперь будет гораздо реже.

Никель-кадмиевые батареи имеют емкость от 1200 до 1500 мАч. Общая мощность обеспечивается и поддерживается количеством банок внутри

.

Максимальное напряжение элемента 1,2 В. Аккумулятор заряжается электрическим током 0,1-1 номинальной емкости. Получается, что аккумулятор емкостью 5 А * ч разрешено заряжать током 0.5-5 А.

ВИДЕО: 5 правил зарядки никель-кадмиевых аккумуляторов

Другое название – Pb с наполнителем из кислотного геля. У них средняя производительность и невысокая стоимость. Минус – батареи тяжелые, что делает устройство тяжелее. Главное преимущество в том, что его можно использовать в любом положении без утечки электролита из емкости.

Их главная особенность – высокое напряжение и сопротивление, благодаря чему даже к концу цикла заряда-разряда не происходит резкого падения напряжения

Максимальный уровень напряжения элемента составляет 2 В, а ток зарядки аккумулятора всегда равен 0.1 кл.

Литий-ионные батареи для отвертки

Самый распространенный вид ввиду полной герметичности тары. Этот вариант отличается повышенной удельной мощностью, безопасностью, экологичностью, малым весом и простотой утилизации.

Литий-ионный аккумулятор для шуруповерта Li-ion 18650 Samsung 12. 6V (Вольт) 2400mAh

Литий-ионный элемент имеет максимальную мощность 3,3 В. Допускается плавное повышение напряжения при комнатной температуре от 0.От 1 до 1 С. Таким образом, процесс зарядки ускоряется. Но этот способ подходит только для тех аккумуляторов, которые не чрезмерно разряжены.

Здесь важно помнить, что заряд отвертки происходит до 4,2 Вольт, превышение этого значения повлияет на сокращение срока службы, уменьшение приведет к снижению емкости. При подзарядке очень важно следить за температурой.

При разработке схемы зарядного устройства для шуруповерта своими руками очень важно учитывать, какой аккумулятор вы планируете заряжать.А еще нужно дополнительно рассчитать его напряжение – 12 Вольт или 18 Вольт. При использовании зарядного устройства для шуруповерта необходимо контролировать процесс с помощью мультиметра или системы с компаратором напряжения, которая предварительно настроена на конкретный тип аккумулятора.

ВИДЕО: Правила выбора батарейки для шуруповерта

Как собрать ЗУ самостоятельно

Создание самодельного зарядного устройства для шуруповерта требует соблюдения техники безопасности и работы строго по заданной схеме. Вы можете воспользоваться приведенным ниже рисунком, который является универсальным, поскольку такое зарядное оборудование подойдет для любого типа аккумулятора. Здесь важным параметром является только ток заряда.

Самодельная зарядка

При подзарядке текущее значение полностью соответствует текущему состоянию АКБ, а по окончании процесса показатель становится немного выше.

Схема простейшего зарядного устройства для шуруповерта

Зарядное устройство для отвертки действует как генератор электрического тока на транзисторе VT2.Он, в свою очередь, получает питание через выпрямительный мост, контактирующий с понижающим трансформатором. Уровень тока заряда регулируется регулятором резистора R1 при включенном аккумуляторе. Он всегда останется прежним. R3 работает как ограничитель номинального тока. VD 6 – светодиод, он действует как индикатор, определяющий, идет ли зарядка или уже завершена.

Все компоненты схемы зарядного устройства для отвертки установлены на печатной плате; в бытовых приборах КД202 и Д242 можно использовать как диоды. Размещать элементы требуется таким образом, чтобы на доске было минимальное количество пересечений, идеальный вариант – если их нет. Оставляйте минимум 3 мм между деталями.

Транзистор установлен на радиаторе размером 25-55 см 2. Поле подключения зарядных компонентов для отверток должно быть закрыто футляром. Могут возникнуть трудности с клеммами и подключением аккумулятора. Поэтому зарядное устройство шуруповерта лучше модернизировать, модернизировав старую:

• открыть корпус устаревшего зарядного устройства;
• удалить с него все составные части и прочую начинку;
• установить самодельную схему в корпус.

На схеме должны присутствовать следующие элементы:

Название позиции	краткое описание
	Выпрямительный диод серии 1Н-4001
	Стандартный светодиод
	Разноцветный светодиод разных типов
	Переменный резистор проводного типа 10
	Резисторный элемент МЛТ0. 25 серия на 330 Ом
	Резистор МЛТ2,1 Ом
	K5035 или 220 1000 мФ более 50 В
	Деталь транзисторная КТ 361В
	Силовой трансформатор на 220/24 В и индикатор мощности 100 Вт

Этапы работы:

1. Выбирайте наиболее оптимальные габариты схемы, которые легко уместятся в корпусе со всеми вышеперечисленными компонентами.
2. Нарисуйте все его контуры резьбой по основному рисунку, протравите медную рамку и распаяйте все элементы.
3. Поместите радиатор на алюминиевую пластину так, чтобы он не касался каких-либо частей платы.
4. Надежно закрепите транзистор гайкой M-3.
5. Соберите компоненты строго по схеме и припаяйте клеммы ко всем необходимым частям, соблюдая полярность. Выведите электрический провод трансформатора.
6. Установите сам трансформатор вместе с предохранителем на 0,5 А в корпус и снабдите его адаптером для подзарядки.

ВИДЕО: Как зарядить литий-ионный аккумулятор от отвертки

Рейтинг зарядных устройств для шуруповерта

Тем, кто не планирует заниматься самостоятельной сборкой, предлагаем выбрать из ассортимента готовые зарядные устройства от разных производителей.

DEWALT DCB118

Универсальный инструмент FLEXVOLT DEWALT DCB118 предназначен для восстановления аккумуляторных батарей отверток DEWALT 54 В; любое другое устройство с номинальным напряжением 18 вольт может заряжаться с таким же успехом.

FLEXVOLT DEWALT DCB118

Для удобства на корпусе расположен индикатор, позволяющий контролировать процесс. Тип аккумуляторных батарей Li-ion. Вес 850 гр. Цена оборудования 3500 руб.

ONE + Ryobi RC18120

Заявлено как узкоспециализированное зарядное устройство только для зарядки аккумуляторов Ryobi ONE +. Преимущество наличия только одного источника питания – за счет этого даже уменьшается вес устройства (всего 460 грамм), при этом реализована интеллектуальная система мониторинга IntelliCell ™, когда каждая ячейка заряжается по максимуму за 40-50 минут. , увеличивая время автономной работы…

ONE + Ryobi RC18120

Напряжение 18 вольт, тип аккумулятора никель-кадмиевый и литий-ионный. Имеется 4 положения индикатора уровня – 25… 50… 75… 100%. Сам корпус можно закрепить на стене. Есть световая индикация уровня. Стоимость устройства 4850 руб.

DC10WC (10,8 В) Makita

Устройство предназначено для восстановления литий-ионных аккумуляторов с номинальным напряжением 10,8 вольт. Световая индикация есть, но автоматической остановки нет.Желательно контролировать время, чтобы не допустить переполнения емкости.

DC10WC (10,8 В) Makita

Вес 1200 гр. при относительно небольших габаритах – всего 20 см в длину. Гарантия производителя составляет 1 год. Цена 2200 руб.

ВИДЕО: Как правильно зарядить Li-ion

Аккумуляторные инструменты используют для своей работы энергию аккумуляторных батарей … Естественно, время от времени необходимо пополнять израсходованный запас. Этот процесс называется зарядкой.В процессе зарядки и разрядки в аккумуляторе происходят обратимые химические реакции, определяющие принцип его действия.

Разновидности устройств для зарядки

Выполняя ту же функцию, зарядные устройства имеют множество вариантов внутренней конструкции. По типу преобразования напряжения бытовой электросети конструкции для зарядки шуруповертов различаются следующим образом:

• Трансформатор;
• Инвертор (импульсный).

Трансформаторные устройства изначально появились в первую очередь, так как требовали простейшей электронной базы. Классический дизайн устройства включает:

• трансформатор;
• Выпрямительный мост;
• Фильтрующая способность;
• Стабилизатор тока;
• Цепь управления.

Независимо от типа стабилизатора и дополнительных опций трансформаторные зарядные устройства имеют такой недостаток, как большие габариты и вес. Это связано с тем, что масса и габариты трансформатора увеличиваются пропорционально мощности изделия.Соответственно, те зарядные устройства, которые имеют приемлемый вес и габариты, способны выдавать небольшие значения зарядного тока, а процесс зарядки занимает длительное время.

Устройства инверторного типа, использующие преобразование входного напряжения в ток высокой частоты, лишены этого недостатка. Такой подход позволяет использовать малогабаритные трансформаторы, работающие с высокими значениями мощности. Имея размеры намного меньше, чем у трансформаторных конструкций, инверторные конструкции способны генерировать значительный зарядный ток.В этом случае время зарядки аккумуляторов сокращается до одного часа или меньше.

Дополнительные функции

Самое простое зарядное устройство (зарядное устройство) не контролирует состояние аккумулятора. Все это лежит на пользователе. В результате регулярная недозарядка, длительная зарядка, неоптимальный процесс зарядки – все это приводит к резкому сокращению срока службы аккумулятора. Этот тип схем используется только в самых дешевых моделях отверток и не может быть рекомендован к покупке.

Более дорогие модели имеют встроенный контроллер заряда или таймер сна.Батарея заряжается до достижения необходимой емкости или по прошествии определенного времени. В последнем случае возможен недозаряд, но исключена длительная подача напряжения. Уровень заряда отслеживается по уровню напряжения аккумулятора. Большинство типов инструментов средней ценовой категории используют именно такие модели памяти.

Самые продвинутые модели имеют схему контроллера заряда, основанную на использовании микроконтроллера. В этом случае, помимо собственно заряда, применяется предварительный разряд не полностью разряженных элементов и до строго определенного значения.Эта процедура исключает появление эффекта «памяти», присущего щелочным батареям, и способствует выравниванию емкости отдельных элементов батареи. Аккумулятор заряжается по определенному алгоритму согласно требованиям производителя.

Уровень заряда контролируется напряжением аккумулятора. Используется дельта-метод. В его основе лежит особенность Ni-Cd и Ni-MH аккумуляторов определенному снижению напряжения при полной зарядке. Схема контроллера реагирует на падение напряжения в конце периода времени и отключает зарядный ток.

Зарядное устройство для отвертки на микроконтроллерах будет иметь высокую стоимость, но в то же время значительно продлит жизнь дорогой батареи и сократит время полной зарядки. Этот тип контроллера заряда идет в комплекте с дорогими моделями профессиональных отверток.

Зарядное напряжение и форм-фактор

Производители не имеют единого стандарта для напряжения питания прибора. С одной стороны, низковольтная батарея снижает ее стоимость за счет уменьшения количества ячеек , с другой стороны, более высокое напряжение батареи дает ряд преимуществ:

• Более высокая мощность устройства;
• При той же мощности снижается потребление тока;
• Увеличено время жизни между зарядами.

Увеличенное количество элементов увеличивает стоимость инструмента, поэтому такой подход характерен для производителей качественного и дорогостоящего оборудования.

Примечание! Если важен вес инструмента, то следует отдавать предпочтение низковольтной продукции. Наибольший вес имеют отвертки на 18 вольт. Исключение составляют литий-ионные аккумуляторы, но их можно найти только в самых дорогих моделях приборов.

Так как ЭДС Ni-Cd и Ni-MH аккумуляторов имеет строго определенное значение, а именно 1.2В, , то напряжение ячеек АКБ снижается до нескольких значений:

• 10 АКБ – 12,0В;
• 11 батарей – 13,2В;
• 12 батареек – 14,4В;
• 13 батарей – 16,6В;
• 14 батареек – 17,8В.

Можно встретить другие значения, как в сторону уменьшения, так и в сторону увеличения, но нечасто.

Для простоты многие производители указывают напряжение аккумулятора с округлением. Например, батарея с 14 ячейками часто маркируется как 18 вольт, а с 10 – 12 вольт.

Аккумуляторы для отверток различаются не только напряжением, но и формой креплений и расположением клемм. Отсюда следует важный вывод.

Важно! Различные аккумуляторные батареи и зарядные устройства несовместимы друг с другом. Единственным исключением являются продукты от одного производителя, которые были созданы с учетом совместимости.

Модернизация зарядных устройств

Переделка штатных зарядных устройств под шуруповерт своими руками обычно производится с целью улучшения их характеристик.Наиболее легко поддаются переделке конструкции трансформаторного типа, в которых изменяется только схема контроля и управления. Инверторные преобразователи поменять гораздо сложнее. В большинстве случаев доработка требует полной замены внутренней «начинки» устройства.

Как правило, переделываются блоки начисления низшей ценовой категории. Основные параметры, которые вводятся в переделанную конструкцию: – контролирует уровень заряда и автоматическое отключение. .. Переделки такого типа, выполненные по аналоговой схемотехнике, не представляют особой сложности и доступны как новичку, так и рядовому радиолюбителю.

Изготовление более сложных конструкций с управлением на микроконтроллере возможно только опытным мастерам, к тому же в них нет особого смысла. Как уже было сказано, простейшие устройства производятся для дешевых моделей инструмента, соответственно и качество аккумуляторов в них не на высоте. Прирост надежности аккумуляторов, продление их срока службы окажется несоразмерным затратам на такую ​​модификацию зарядного устройства.

Ремонт

Как и переделка, ремонт шуруповерта требует определенных знаний в области радиотехники. Без опыта можно заменить шнуры питания и предохранители. Стоит отметить, что такие неисправности занимают одно из главных мест по частоте. Отсутствие заряда и индикация мощности обычно связаны с обрывом провода или перегоревшим предохранителем. Обе неисправности выявляются набором омметра.

Более серьезный ремонт шуруповерта зарядки, особенно в дорогих конструкциях, осложняется отсутствием принципиальной схемы.

Важно! Самостоятельный ремонт или неправильный ремонт зарядных устройств для литий-ионных аккумуляторов может привести к возгоранию и даже взрыву, так как аккумуляторы этого типа чрезвычайно чувствительны к режиму зарядки.

Видео

Содержимое:

Все аккумуляторные отвертки оснащены зарядными устройствами. Однако некоторые из них очень медленно заряжают аккумулятор, что создает определенные неудобства при интенсивном использовании инструмента. В этом случае даже две батареи, входящие в комплект, не позволяют установить нормальный рабочий цикл.Лучшим выходом из данной ситуации будет самодельное зарядное устройство для шуруповерта по наиболее подходящей схеме.

Отвертка

Несмотря на разнообразие моделей, в целом устройство отверток достаточно универсально, а принцип действия практически такой же. Они могут отличаться только внешним видом, расположением отдельных частей, наличием или отсутствием дополнительных функций.

Электропитание отверток может быть от сети 220В или от аккумулятора. В общую конструкцию отвертки входят следующие элементы и комплектующие:

• Корпус.Он изготовлен из твердого пластика, что способствует более легкой конструкции и меньшим затратам. В некоторых моделях для повышения прочности используются металлические сплавы. Пистолет с удобной рукояткой; в разобранном виде делится на две половины.
• Картридж. В нем закреплены насадки, которым затем передается вращательное движение. Обычно используется трехкулачковое, самозажимное и самоцентрирующееся устройство. Внутри имеется шестигранная выемка, куда вставляется хвостовик форсунки. Для фиксации в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
• Электрическая часть. Состоит из небольшого электрического. В устройствах с питанием от сети используются двухфазные двигатели переменного тока, рассчитанные на 220 В. Их запускают с помощью пускового конденсатора. Двигатели постоянного тока устанавливаются в аккумуляторные шуруповерты. Питание постоянного тока осуществляется от аккумулятора, выполненного в виде набора элементов, объединенных в общий корпус. Мощность отвертки определяется выходным напряжением аккумуляторной батареи.
• Элементы цепи. Для его включения используется специальная кнопка, расположенная на ручке.Обычно кнопочные переключатели работают в паре с регуляторами напряжения. То есть величина приложенного к двигателю напряжения зависит от силы, прилагаемой при нажатии кнопки. Здесь же установлен рычаг переключения передач, обеспечивающий обратное вращение вала за счет изменения полярности электрического сигнала. От кнопки сигнал идет прямо на ротор через коллектор. Электрический контакт обеспечивается графитовыми щетками определенных размеров.
• Механические части и детали.В основе конструкции – планетарный редуктор, с помощью которого крутящий момент передается с вала на выходной шпиндель. Водило, зубчатый венец и сателлиты используются как дополнительные элементы. Все части находятся внутри тела и, в свою очередь, взаимодействуют друг с другом.

Важным элементом является муфта управления вращением, которая устанавливает определенный крутящий момент. С его помощью останавливается вращение вала после ввинчивания винта. Срыв происходит из-за увеличения сопротивления вращению.Эта мера предотвращает поломку резьбовой части шурупа и выход из строя самой отвертки.

Цепи зарядного устройства для отверток

В одних и тех же шуруповертах можно использовать разные типы аккумуляторов с разными параметрами и техническими характеристиками … В связи с этим для них требуются разные зарядные устройства. Поэтому перед тем, как купить или изготовить зарядное устройство для шуруповерта своими руками, нужно определиться с типом аккумулятора и условиями эксплуатации. Кроме того, рекомендуется изучить основные схемы, наиболее часто используемые в зарядных устройствах.

Зарядка микроконтроллера. Помещен в штатный футляр, снабжен звуковой и световой сигнализацией начала и окончания заряда. Эта схема обеспечивает правильную зарядку аккумулятора. В начале работы светодиоды загораются, а затем гаснут. Индикация сопровождается звуковым сигналом. Таким образом проверяется работоспособность устройства. После этого красный светодиод начинает равномерно мигать, что свидетельствует о нормальном процессе зарядки.

Когда аккумулятор полностью заряжен, красный светодиод перестает мигать, а вместо него загорается зеленый светодиод, сопровождаемый звуковым сигналом.Это означает, что зарядка завершена.

Установка уровня напряжения, который должен быть при полном заряде, осуществляется с помощью переменного резистора. В этом случае значение входного напряжения равно напряжению полностью заряженной батареи плюс один вольт. В схеме используется любой, имеющий P-канал и наиболее подходящий по токовым характеристикам.

Чтобы обеспечить зарядку при 14 В, входное напряжение должно быть не менее 15-16 В. Порог отключения зарядного устройства устанавливается переменным резистором на 14.4В. Сам процесс зарядки происходит в виде импульсов, отображаемых на светодиоде. В промежутках между импульсами контролируется напряжение на аккумуляторе, и при достижении желаемого значения подается звуковой сигнал вместе с миганием светодиода, указывающего на окончание зарядки.

Есть и другие зарядные устройства. Например, зарядное устройство для дрели / шуруповерта работает от 18 вольт. При зарядке аккумулятора 14,4 В ток зарядки выбирается с помощью резистора.

Зарядка для шуруповерта своими руками

Проблема изготовления зарядного устройства своими руками возникает не так часто, в связи с большим количеством вариантов, подходящих практически ко всем моделям шуруповертов.Просто иногда возникают ситуации, когда нет зарядки, либо она вдруг вышла из строя, а новую нет возможности получить. В этом случае можно попробовать изготовить зарядное устройство самостоятельно.

Для начала следует запастись всеми необходимыми материалами. Вам понадобится неработающий аккумулятор, аккумуляторное стекло, паяльник, термопистолет, обычная крестовая отвертка, дрель и острый нож со сменными лезвиями. После этого можно приступать к изготовлению зарядного устройства. Первым делом открывается зарядное стекло, после чего с клемм припаяны все проводники.Далее снимается внутренняя электроника. При выполнении данной операции необходимо соблюдать полярность клемм, чтобы в дальнейшем не было путаницы и ошибок.

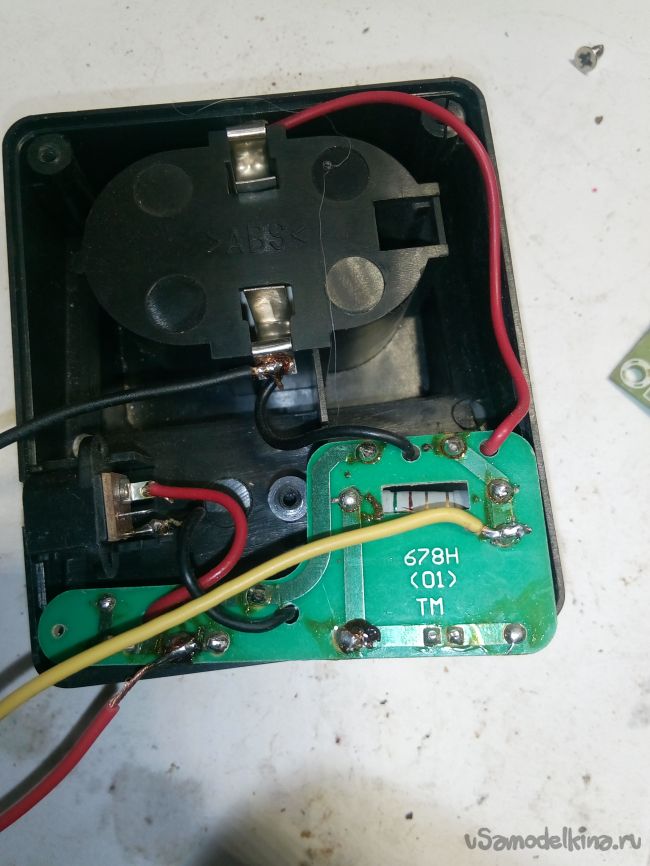

Корпус неработающей батареи необходимо вскрыть и аккуратно отпаять провода от клемм. Для дальнейшей работы вам понадобится разъем и верхняя крышка. Плюс и минус на клеммах отмечены карандашом или маркером. В основании зарядного стакана намечены отверстия, через которые будет крепиться подготовленная крышка и выводы питающих проводов.Проводники аккуратно пропускают через отверстия, соблюдая полярность, после чего подключаются к клеммам и разъемам пайкой.

Далее корпус необходимо скрепить специальным термоклеем, нижняя крышка крепится к основанию стекла с помощью саморезов. Получившуюся конструкцию необходимо вставить в аккумулятор и начнется процесс зарядки. Мигающий свет укажет на правильную сборку устройства. Лишь немногие зарядные устройства оснащены так называемыми интеллектуальными системами, которые значительно продлевают срок службы батареи.Решить эту проблему можно зарядным устройством для отвертки на 18 вольт.

К традиционной конструкции зарядки добавлены система стабилизации напряжения и ограничение зарядного тока. В результате получился никель-кадмиевый аккумулятор емкостью 1200 мАч. Зарядка будет проходить в безопасном режиме, максимальный ток не выше 120 мА, но на это уйдет больше времени, чем обычно.

Отвертка – один из самых универсальных электроинструментов. Многие убедились в этом на собственном опыте.

Однако и у такого замечательного инструмента есть свои недостатки. Одно из них – зарядное устройство. Если он сломается, может быть сложно найти подходящий для нужной вам модели. И даже если он есть, цена оказывается высокой, и легче купить новую отвертку. Другой проблемой может быть медленная зарядка аккумулятора.

Многие пользователи решают сделать зарядное устройство самостоятельно. В этой статье вы узнаете, что для этого нужно, и как сделать такой прибор на 12 и 18 вольт.

Самодельное зарядное устройство для шуруповерта

Перед началом работы необходимо определить, какой тип аккумулятора используется в вашей отвертке.Это свинец, никель, литий и другие. В зависимости от типа аккумулятора необходимы зарядные устройства разной конструкции. Ведь у каждого аккумулятора свои особенности и правила эксплуатации.

Литий-ионные батареи

сегодня используются наиболее часто. Батареи такого типа считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Увеличение или уменьшение напряжения резко сократит время работы и емкость этих батарей.

Внимание! Нагревание литий-ионной батареи выше 60 градусов может вызвать пожар или даже взрыв.

Перед началом работы убедитесь, что у вас есть все необходимые знания по электромонтажу и пайке.

Для работы вам понадобится:

• зарядный стакан;
• аккумулятор, который не работает;
• нож и лезвия;
• дрель;
Паяльник
• ;
• провода длиной не менее 15 см;
Отвертка
• ;
• тепловая пушка.

Самые распространенные отвертки, использующие батарейки с напряжением 12 и 18 вольт.

Чтобы взяться за переделку зарядного устройства, нужно разбираться в конструкции. Блок состоит из составного транзисторного генератора тока, который получает ток от выпрямительного моста. Он, в свою очередь, подключается к понижающему трансформатору с необходимым выходным напряжением.

Трансформатор должен выдавать требуемую мощность. Это важно для непрерывной работы устройства.В противном случае он сгорит. Сила тока регулируется резистором со вставленной батареей. Ток постоянен на протяжении всего заряда. И чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для отвертки 12 В своими руками

Это устройство подходит для литий-ионных аккумуляторов от 900 мАч и более. Для этого вам необходимо выполнить следующие действия:

1. Для начала нужно взять зарядный стакан и осторожно его открыть.
2. После этого отклеиваем паяльником клеммы и всю электронику.
3. Затем нужно распаять клеммы с плюса и минуса в неработающем аккумуляторе, опять же с помощью паяльника. Чтобы не перепутать полярность, отметьте плюсы и минусы маркером или ручкой.
4. В разобранном зарядном стакане нужно отметить, где будут располагаться провода.
5. Затем нужно просверлить отверстия. Диаметр можно увеличить с помощью ножа.
6. После этого провода вставляются в просверленные для них отверстия и припаиваются к подготовленному стеклу, соблюдая полярность.
7. С помощью теплового пистолета прикрепите крышку аккумуляторного отсека к зарядному стеклу.
8. И по окончании всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стеклу.

Вот как вы сделали зарядное устройство сами.

Зарядка для шуруповерта на 18 вольт своими руками

Зарядное устройство на 18 вольт можно сделать по схеме, описанной выше. Если родной блок в хорошем состоянии, его можно использовать для переделки. Если нет, то за основу можно взять блок питания ноутбука.Он выдает как раз нужные 18 вольт.

Агрегат можно изготовить по схеме, часто встречающейся в Интернете. Данная модификация позволяет ускорить время зарядки аккумулятора. По схеме в батарею идет ток, а управление осуществляется с помощью транзистора. Это влияет на показания индикатора. Затем ток уменьшается по мере его зарядки и светодиод гаснет.

Как видите, устройство далеко не самое сложное. Усовершенствовать зарядное устройство для своей отвертки может любой мастер.Таким образом, вы сделаете зарядное устройство более надежным, с возможностью ускоренной подзарядки аккумуляторов.

Для успешной работы дрелью необходимо приобрести зарядное устройство. Устройство позволяет осуществлять ускоренную зарядку шуруповерта аккумулятора. Фирменные модели и продукция китайских производителей надежны в эксплуатации, а зарядка аккумулятора шуруповерта позволит работать где угодно, даже при отсутствии розетки.

Виды отверток и зарядных устройств к ним

На строительном рынке представлено множество моделей шуруповертов.Между собой они отличаются не только ценой, но и особенностями характера.

Некоторые модели аккумуляторов имеют высокое качество, чтобы продлить срок службы инструмента. Большим спросом у потребителей пользуются NiCd, NiMh и Li-Ion – аккумуляторы с такими достоинствами, как:

Многие устройства отличаются друг от друга потребляемым напряжением от 10 до 18 Вт. Его величина определяется используемыми батареями. Мощность отвертки зависит от напряжения.

Важной характеристикой продолжительности рабочего цикла является емкость аккумулятора отвертки, выраженная в ампер-часах (А.час).

Крутящий момент – один из основных параметров инструмента. Он позволяет вкручивать саморезы в дерево. Чем выше значение крутящего момента, тем дольше саморез ввинчивается в твердое основание.

Самая обычная отвертка имеет крутящий момент 11-36 Нм. Регулятор мощности крутящего момента позволяет выполнять несколько операций:

• приманка саморезная;
• заворачивание шурупов в толстый металл;
• сверление отверстий.

Установите 5 рабочих скоростей, чтобы избежать проворачивания винтов и погружения головки самореза в основной материал.

Отвертка позволяет закреплять элементы и сверлить отверстия. Скорость вращения находится в пределах 400-500 об / мин. Во время работы основная частота вращения составляет от 1200 до 1300 об / мин. С помощью регулятора изменяется значение величины его оборотов.

Для качественной работы используйте зарядные устройства. Они делятся на несколько типов устройств: полупрофессиональные и профессиональные. В зависимости от вида выполняемых работ подбирается необходимое зарядное устройство. Аккумуляторы имеют определенное время работы, необходимую мощность и рассчитаны на работу в шуруповерте в соответствии с инструкцией по эксплуатации устройства.

Стандартная зарядка аккумуляторов используется для обеспечения питания всех зарядных устройств с химическим составом: никель-кадмиевые (Ni-Cd), никель-металлические (Ni-Mh).

Зарядка работает от напряжения от 7,2 до 24 В. Зарядить аккумулятор шуруповерта можно с помощью устройства, которое работает в автоматическом режиме с регулировкой напряжения и своевременным отключением при установлении полной емкости заряда.

Диаметр патрона отвертки от 1,5 до 13 мм. Аккумулятор емкостью 1 шт.5 А и напряжение 14,4 В. Зарядка происходит в течение 1 часа, дополнительно в комплект входит съемный аккумулятор и запасной элемент. Некоторые зарядные устройства для отверток работают 5-6 часов и имеют батарею 4 В, рассчитанную на 2000 циклов.

Вернуться к содержанию

Достоинства и недостатки шуруповерта-зарядного устройства

Среди различных моделей шуруповертов и зарядных устройств к ним потребителю необходимо выбрать качественный инструмент. Перед покупкой нужно ответить на вопросы: для каких целей приобретается инструмент и как заряжать аккумулятор?

Многие модели обладают прекрасным дизайном, небольшими размерами, малым весом и хорошими характеристиками.Используется оригинальная упаковка – отдельный футляр. Батареи входят в комплект, и вам нужно заряжать батарею не менее 50 минут. В процессе работы руки мастера не устают, ведь ручка имеет 24 ступеньки.

В большом кейсе можно хранить дополнительные инструменты: плоскогубцы, саморезы. К достоинствам модели можно отнести наличие бесщеточного мотора и вентиляционных отверстий в корпусе.

Некоторым моделям зарядного устройства требуется слишком много времени для охлаждения аккумулятора (в течение 50 минут), и в инструкциях указано, что время работы составляет 30 минут.В китайских моделях зарядка неавтоматическая, срок службы не более 2-х лет. У ударного шуруповерта один аккумулятор, который заряжается несколько раз при очень интенсивной работе.

Тяжелые отвертки имеют 3 скорости, вес 2,2 кг, аккумуляторы литий-ионные 18 В. Литиевые аккумуляторы – несомненное преимущество зарядки, позволяющее заряжать инструмент при появлении на индикаторе разряда до 30% емкости.

К недостаткам работы можно отнести использование несменных аккумуляторов.В случае выхода из строя их заменяют только в сервисном центре.

Вернуться к содержанию

Как правильно выбрать зарядное устройство для шуруповерта?

Главный секрет долговечности источника питания дрели – использование качественного зарядного устройства. Потребитель должен обладать необходимыми минимальными знаниями:

• изучить данные паспорта устройства;
• обратите особое внимание на зарядный ток;
• отказываются от покупки товара китайского производства из-за его низкого качества и хрупкости;
• проконсультируйтесь с продавцами по поводу качества товара.

Запрещается использовать самодельные зарядные устройства, сокращающие время работы шуруповерта.

При утере зарядного устройства покупают универсальную модель, которая работает от 12В в течение 3 часов.

Аккумулятор китайского производства имеет 2 недостатка: вообще нет контроля скорости вращения и нет индикатора окончания зарядки. Время работы от 3 до 5 часов.

Тип батареи необходимо определить заранее: никель-кадмиевый, никель-металл-гибридный или литий-ионный.Обратите внимание на время, в течение которого аккумулятор заряжается. Заряд бытовой дрели длится более 7 часов, а профессиональных моделей – около 60 минут.

Вернуться к содержанию

Конструкция зарядного устройства бытовой дрели

Если вам необходимо обеспечить рабочий процесс и сократить время работы, следует выбирать отвертку с автономным блоком питания.

Аккумуляторный блок питания состоит из трансформатора мощностью 25-26 Вт. На его вторичную обмотку подается напряжение 18 В, которое через предохранитель FU1 проходит на диодный мост.

Для работы используются 4 диода на ток 3 А и электролитический конденсатор, сглаживающий напряжение диодного моста. Диоды защищают аккумулятор от скачков напряжения. При размыкании контактов микросхема подключается к источнику питания. В сменном блоке в процессе его работы последовательно соединены между собой 12 элементов (каждый мощностью 1,2 В).

Датчик температуры прикреплен к никель-кадмиевому элементу. Провода датчика подключаются к отрицательному полюсу аккумулятора и третьему разъему источника питания.

В зарядном устройстве 3U-A выходной шнур подключается к выходу отвертки или к аккумулятору. В некоторых моделях при зарядке не контролируется верхнее напряжение, теряется емкость аккумулятора. После 15 перезарядок аккумулятор выйдет из строя.

Следует помнить, что исправное зарядное устройство обеспечивает стабильную работу аккумулятора.

Вернуться к содержанию

Неисправности устройства питания дрели

В процессе эксплуатации устройства, питающего блок шуруповерта, возникает множество проблем.Один из них – это непродолжительное время использования батареи. Основная причина проблемы заключается в том, что для работы используется старый аккумулятор или происходит сбой при зарядке.

Незаряженный блок питания приведет к полной остановке работы шуруповерта. Если выходное напряжение блока не соответствует 12 В, 18 В, то аккумулятор необходимо заменить.

При зарядке через неисправную розетку питающее устройство может выйти из строя. Неисправный резистор R7 в зарядном устройстве необходимо заменить.В этом случае устройство, питающее дрель, работает нормально, без нагрузки, на выходе формирует 8 В.

Часто блока питания не хватает мощности, чтобы затянуть дюжину стандартных винтов. Основная причина такой неисправности – выход из строя банка, его основного элемента.

Для устранения неполадок необходимо приобрести вольтметр. С его помощью легко найти вышедшие из строя элементы. Использование неподходящих зарядных устройств приведет к повреждению источника питания. Использование неавтоматических устройств сокращает срок службы батарей.

Схема для шуруповерта интерскол 12 вольт. Как сделать самодельное зарядное устройство для шуруповерта. Использование транзисторов BC847

Ручные инструменты с автономными источниками питания стремительно и успешно развиваются. Одно из важнейших направлений – улучшение аккумуляторов и их обслуживание. Залог длительной и качественной работы аккумуляторных источников питания – зарядное устройство. Сейчас на рынке много компаний, которые производят собственный инструмент с автономным питанием и блоками для их зарядки.Одна из популярных марок ручного инструмента – Интерскол. Вместе с источниками питания компания выпускает собственные зарядные устройства для аккумулятора шуруповерта Интерскол.
О работе зарядного устройства и пойдет речь в этой статье. Но, для начала нужно разобраться в принципе устройства блока питания.

Принцип работы блока

Принцип работы АКБ заключается в том, что при зарядке под действием приложенного напряжения заряженные электроны с анода вводятся в активную часть удержания заряда – катод.После насыщения активного элемента электронами зарядка завершается. При подключении нагрузки движение электронов происходит в обратном порядке, при этом на электродах создается разность потенциалов или напряжение, обозначаемое латинской буквой – U V (Вольт). Количество заряженных электронов в активном слое катода определяется как емкость батареи.

Емкость – один из важнейших параметров, непосредственно дающих представление о мощности.Физическая величина – мощность, обозначается P (ватт), которая определяется умножением напряжения на ток. Так, если на сборке 12В присутствует обозначение 2 Ампер-час (А / ч) – это означает, что 12-вольтовая батарея может выдать 2 Ампер в течение часа при стабильном напряжении.
Мощность аккумулятора рассчитывается по формуле P = I * U и будет равна P = 2 * 12 = 24Вт (А * ч). Но если напряжение изменится на 18 В, то мощность будет P (Вт). будет равняться 36 Вт.

Разнообразие аккумуляторных сборок

Блок питания состоит из отдельных элементарных частей стандартного размера, собранных последовательно, параллельно или смешанно.В настоящее время используются никель-кадмиевые (Ni-Ca), никель-металлогидридные (Ni-MH) и литий-ионные (Li-ion) элементарные источники. Эти батареи собраны в единый блок, они могут быть круглыми, квадратными или плоскими. В зависимости от активного компонента каждая батарея изготавливается с напряжением от 1,2 до 3,6 В. Для увеличения напряжения их соединяют последовательно, для увеличения емкости (мощности) параллельно применяют также смешанное соединение. Так, например, чтобы получить напряжение 12В, необходимо последовательно соединить 12 элементов по 1В.А чтобы мощность удвоилась, эти же элементы нужно соединить параллельно.

Первые сборки

Самые первые сборки были собраны из элементарных батарей с кадмиево-никелевым активным компонентом. Сборки с (Ni – Ca) обладали рядом исключительных свойств: не боялись работать на морозе; Цикл зарядки достиг 300 циклов. Аккумулятор можно хранить долгие годы. Но, помимо достоинств, у них есть существенный недостаток – это «эффект памяти», то есть сборку нельзя было оставить в заряженном состоянии, так как активный металл – кадмий под действием заряженных электронов окислялся. , батарея уменьшила свою первоначальную емкость.И, хотя в паспортах производителя содержались рекомендации по правильной эксплуатации, многие пользователи им не следовали, в результате подготовка АКБ к хранению (разряд после каждой работы не должен оставаться более 30-40%) не производилась и у аккумуляторов не истек гарантийный срок.

Никель-металлогидридные батареи

Следующим шагом в развитии автономных источников питания стали батареи с никель-металлогидридным (Ni-MH) активным компонентом.Производители позиционировали продукт как лишенный главного недостатка (Ca-Ni) «эффекта памяти». Но после практического применения выяснилось, что основной недостаток немного уменьшился, и новый активный слой приобрел дополнительные отрицательные свойства: он не мог работать при низких температурах, а стоимость была намного дороже. Поэтому производство этих элементов было быстро прекращено, тем более что новый активный компонент, литий-ионный, был разработан и выпущен на рынок.

Литий-ионные аккумуляторы

Литий-ионные (Li-ion) изделия были не слишком дорогими, но по сравнению с предыдущими они приобрели ряд существенных преимуществ:

• разряд – цикл заряда увеличен с 300 до 400;
• саморазряд снижен;
• практически полностью устранил эффект памяти.
• время полной зарядки сокращено до одного часа.

Но, нежелательных свойств, избежать их все же не удалось – это неконтролируемый нагрев до высокой температуры при перенапряжении. Если в устройстве, где используются батареи, возможно небольшое перенапряжение, возможно внутреннее короткое замыкание в элементах, и активный слой будет очень горячим. Особенно это касалось изделий с малой мощностью 12 В. Чтобы уменьшить эти недостатки, Интерскол разработал зарядные устройства, способные анализировать не только процесс зарядки, но и каждый элемент в отдельности.

Внимание! Для каждого типа аккумулятора требуются отдельные зарядные устройства.

Конструкция зарядного устройства

Простейшим схемным решением может быть подключение 12-вольтовых батарей для отверток Интерскол для Ni-Ca батарей. Станция собрана из самых необходимых элементов для понижения, выпрямления и стабилизации тока. Рассмотрим подробнее работу элементов. Вторичная обмотка трансформатора рассчитана на напряжение 15-17 В и ток не менее 5А.Пониженное напряжение на выходе вторичной обмотки выпрямляется диодной сборкой или диодным мостом, собранным из отдельных диодов мощностью не менее 1А. Для сглаживания пульсации есть электролитический конденсатор на 100 мкФ. Для индикации используется светодиод, который установлен в цепи коллектора транзистора и открывается при подаче напряжения на базу через сопротивление R2 после замыкания цепи зарядки. Необходимое напряжение в 12В обеспечивает стабилитрон VD1.Такая схема обеспечивает полную зарядку аккумулятора за 4-5 часов.

Интерскол CDQ-F06K1 Зарядное устройство Advanced Charger Design

со стабилизацией зарядного тока, Интерскол разработано на микросхеме HCF4060BE. Микросхема представляет собой 14-битный задающий генератор, с помощью которого управляется биполярный транзистор S9012. Нагрузка транзистора – реле С3-12А. Введение в схему счетчика позволяет схеме работать как таймер, который включает реле на заданное время, тем самым позволяя устанавливать режимы зарядного устройства 12 В.

Учитывайте работу схемы при подключении реле JDQK1 к сети. Микросхема получает питание от стабилитрона VD 6 12В – этот стабилитрон задает установочное напряжение 12В, после чего питание подается на 16-й вывод микросхемы. После подачи питания на микросхему импульсы тока поступают на базу транзистора S9012, открывая его.

Транзистор открывается и напряжение поступает на контакты реле JDQK1, контакты которого замыкаются и ток заряда поступает на зарядный блок.Клапан VD5 устанавливается для защиты аккумулятора от обратного разряда при отключении сетевого питания. Трансформатор используется в цепи мощностью 25-30 Вт, после вторичной обмотки перед выпрямительным диодным мостом устанавливается предохранитель на 5 А. Подобная схема позволяет подключать сеть, не беспокоясь об отключении и управлении нагрузкой. Красный светодиод указывает на зарядку, зеленый – на прекращение зарядки.

Внимание! Перед размещением на станции Ca-Ni аккумуляторов необходимо разрядить аккумулятор не менее 70% от его полной емкости.

Станция Интерскол для Ca-Ni сборок 12В DA-10 / 12ER

Устройство представляет собой небольшую коробку с прорезью для установки аккумулятора. питание от сети 220В. Длина шнура 2,5 м. Есть индикатор зарядки. Ориентировочная цена товара 1000руб. Нагрузочного резистора для разряда аккумулятора до нужного напряжения (5 В) нет. Вес 1,2 кг. Есть индикация красного цвета – зарядка. Зеленый цвет означает, что аккумулятор полностью заряжен.

Зарядное устройство Интерскол – особенности и устранение неисправностей

Одной из отличительных особенностей зарядных устройств Интерскол является отсутствие сетевого предохранителя и использование теплового предохранителя в цепи понижающего трансформатора.Если вы обнаружили в неисправности электронных элементов в схеме определенные трудности, то одну из неисправностей, связанных с тепловым предохранителем, можно устранить самостоятельно. Это понижающий трансформатор. Дело в том, что вместо сетевого предохранителя на входе первичной обмотки установлен термопредохранитель, который выставлен на температуру 130 ° С

Где купить зарядное устройство для шуруповерта интескол

Что касается приобретение ручных инструментов или зарядных устройств любой конструкции, их можно приобрести в специализированных или дилерских центрах компании.

Как сделать самодельное зарядное устройство для шуруповерта? В строительном деле главный помощник – отвертка. Без него очень сложно при сборке мебели, при затяжке всевозможных болтов и гаек. А если перестает работать, то сразу возникают проблемы.

Можно, конечно, пойти в магазин и купить готовую зарядку, но цена иногда сильно кусается. Иногда цена подходит, но не нужна модель аккумулятора, и тогда выход один – создать само зарядное устройство.

Какие типы батарей есть? Чаще всего на рынке можно встретить никель-кадмиевые аккумуляторы. Они привлекают покупателей своим размером и доступной ценой.

Аккумулятор этого типа очень эффективен, поскольку его можно заряжать очень часто, только до полного заряда. Но у него есть один недостаток, он токсичен, поэтому в Европе от него отказались.

Следующий вид – никель-металлогидридный, с точки зрения экологии полностью безопасен. Эти батареи нельзя использовать очень долго, но при необходимости необходимо постоянно подзаряжать.Еще один популярный вид – литий-ионные аккумуляторы, минус которых в том, что этот тип плохо переносит низкие температуры воздуха, а цена на этот вид продукции очень высока.

Как сделать шуруповерт зарядное устройство

Для самодельного зарядного устройства потребуются следующие материалы и инструменты:

• зарядный стакан;
• аккумулятор поврежден;
• два провода длиной 15 см;
Паяльник
• ;
Отвертка
• ;
• дрель;
• тепловая пушка.

Начало сборки АКБ:

Берут зарядный стакан и осторожно открывают, паяльником обклеивают клеммы и всю электронику.

Потом берут поврежденный аккумулятор и паяльником припаивают клеммы с плюса и минуса. Для дальнейшей работы не забудьте отметить маркером на крышке аккумуляторного отсека, где был плюс и минус.

В подготовленном стакане сделайте отметки, где будут проводиться проводки.

С помощью дрели проделываются отверстия, при необходимости, затем с помощью лезвия размер.

В готовые отверстия продеваем проводки, берем дрель и припаиваем провода к стеклу (очень важно соблюдать полярность).

Чтобы батарейный разъем не развалился, внутрь вставлена ​​заранее сделанная имитация батареи из картона.
Крышка аккумуляторного отсека крепится к зарядному устройству с помощью теплового пистолета.

И самое последнее действие – прикрепить нижнюю крышку к зарядному стакану.

Зарядное устройство готово, теперь нужно вставить его в адаптер, а адаптер в аккумулятор.

Вернуться к содержанию

Устройство для отвертки от источника USB

Вам понадобятся такие материалы и инструменты:

• отвертка;
• розетка или розетка прикуривателя в автомобиле;
• зарядное устройство usb;
• предохранитель от автомобиля на 10 А;
• разъемные обжимные соединения;
Краска
• ;
• изолента;
• скотч.

Начало работы:

Для начала разобрать шуруповерт на все мелкие детали, не нужен статор, якорь, редуктор и вся верхняя часть.
С помощью ножа отрежьте верхнюю часть корпуса от ручки.

Следующим шагом будет работа дрелью, нужно просверлить отверстие сбоку ручки и немного заточить. Будет предохранитель.

Возьмите провода с обжимными концами и подсоедините их к предохранителю.

В футляре от ручки отвертки нужно закрепить предохранитель проводами при помощи клея от пистолета.

Когда это будет сделано, подсоедините к разъему аккумулятора.
В верхней части отвертки прикрепите обжимные провода к розетке от прикуривателя и, чтобы все хорошо закрепить, воспользуйтесь клеевым пистолетом.

Чтобы все хорошо закрепить, заклейте весь корпус ручки изолентой.
Соберите отвертку целиком и хорошо все соедините изолентой.

Для эстетичного вида нужно отшлифовать шпаклевочную часть и все покрыть краской.

Отвертка – один из самых универсальных электроинструментов. Многие убедились в этом на собственном опыте.

Однако даже у такого замечательного инструмента есть свои недостатки. Одно из них – зарядное устройство. Когда он выходит из строя, бывает сложно найти подходящую вам модель. И даже если он есть, цена высока, и проще купить новую отвертку. Другой проблемой может быть медленная зарядка аккумулятора.

Многие пользователи решают сделать зарядное устройство самостоятельно. В этой статье вы узнаете, что для этого нужно и как сделать такой прибор на 12 и 18 вольт.

Самодельное зарядное устройство для шуруповерта

Перед тем, как начать, вам необходимо определить, какой тип батареи используется в вашей отвертке. Это свинец, никель, литий и другие. В зависимости от типа аккумулятора необходимы зарядные устройства разной конструкции. Ведь у каждого аккумулятора свои особенности и правила эксплуатации.

Литий-ионные аккумуляторы сейчас используются чаще всего. Батареи такого типа считаются самыми безопасными и экологически чистыми. При их использовании необходимо точно учитывать напряжение.Увеличение или уменьшение напряжения резко снижает срок службы и емкость таких батарей.

Внимание! Нагревание литий-ионного аккумулятора выше 60 градусов может вызвать пожар и даже взрыв.

Перед тем, как начать, убедитесь, что у вас есть все необходимые знания в области электрических цепей и пайки.

Для работы вам понадобится:

• зарядный стакан;
• аккумулятор, который не работает;
• нож и лезвия;
• дрель;
Паяльник
• ;
• провода длиной не менее 15 см;
Отвертка
• ;
• тепловая пушка.

Чаще всего используются отвертки, в которых используются батарейки с напряжением 12 и 18 вольт.

Чтобы заняться переделкой зарядного устройства, нужно разбираться в конструкции. Блок состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного моста. Он, в свою очередь, подключен к понижающему трансформатору с необходимым выходным напряжением.

Необходимо, чтобы трансформатор давал необходимую мощность. Это важно для непрерывной работы устройства.В противном случае он сгорит. Когда батарея вставлена, ток регулируется резистором. Ток постоянен в течение всего заряда. И чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для отвертки 12 вольт своими руками

Это устройство подходит для литий-ионных аккумуляторов от 900 мАч и более. Для его изготовления вам необходимо выполнить следующие действия:

1. Для начала нужно взять зарядный стакан и осторожно его открыть.
2. После этого снимите клеммы и всю электронику с помощью паяльника.
3. Затем нужно распаять клеммы в неработающем аккумуляторе с плюса и минуса, опять же с помощью паяльника. Чтобы не перепутать полярность, отметьте плюсы и минусы маркером или ручкой.
4. В разобранном зарядном стакане нужно отметить, где будут проводиться провода.
5. Затем нужно просверлить отверстия. Диаметр можно увеличить с помощью ножа.
6. После этого провода вставляются в просверленные под ними отверстия и припаиваются к подготовленному стеклу, соблюдая полярность.
7. С помощью теплового пистолета прикрепите крышку аккумуляторного отсека к зарядному устройству.
8. И по окончании всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стакану.

Итак, вы сами сделали зарядное устройство.

Зарядка отвертки 18 вольт своими руками

Зарядное устройство на 18 вольт можно сделать по схеме, описанной выше. Если штатный агрегат в нормальном состоянии, можно использовать его для переделки. Если нет, то за основу можно взять блок питания ноутбука.Он выдает как раз нужные 18 вольт.

Можно изготовить агрегат по схеме, часто встречающейся в интернете. Данная модификация позволяет ускорить время зарядки аккумулятора. По схеме ток поступает в аккумулятор, а управление осуществляется с помощью транзистора. Это влияет на показатель. Потом по мере зарядки ток уменьшается, и светодиод гаснет.

Как видите, устройство далеко не самое сложное. Доработать зарядный блок к своей отвертке может любой мастер.Таким образом, вы сделаете зарядное устройство более надежным, с возможностью ускоренной подзарядки аккумуляторов.

Содержимое:

Все аккумуляторные шуруповерты оснащены зарядными устройствами. Однако некоторые из них заряжают аккумулятор очень медленно, что при интенсивном использовании инструмента создает определенные неудобства. В этом случае даже две батареи, входящие в комплект, не позволяют настроить нормальный рабочий цикл. Лучшим выходом из сложившейся ситуации будет зарядное устройство для шуруповерта своими руками, по наиболее подходящей схеме.

Отвертка

Несмотря на разнообразие моделей, общее расположение отверток достаточно универсальное, а принцип действия практически такой же. Они могут отличаться только внешним видом, расположением отдельных частей, наличием или отсутствием дополнительных функций.

Блок питания для отверток может быть 220В переменного тока или от аккумулятора. В общую конструкцию отвертки входят следующие элементы и комплектующие:

• Кузов.Он изготовлен из твердого пластика, что позволяет упростить конструкцию и снизить затраты. В некоторых моделях используются металлические сплавы, придающие конструкции повышенную прочность. Пистолет с удобной рукояткой, при разборке делится на две половины.
• Картридж. В нем закреплены насадки, которые затем передают вращательное движение. Обычно используется трехкулачковое, самоблокирующееся и самоцентрирующееся устройство. Внутри имеется шестигранная выемка, куда вставляется хвостовик форсунки. Для крепления в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
• Электрическая часть. Состоит из небольшого электрического. В устройствах с питанием от сети используются двухфазные двигатели переменного тока на 220 В. Их запуск осуществляется при помощи пускового конденсатора. В аккумуляторных шуруповертах устанавливаются двигатели постоянного тока. Постоянный ток идет от аккумулятора, выполненного в виде набора элементов, объединенных в общий корпус. Мощность отвертки определяется выходным напряжением аккумуляторной батареи.
• Элементы цепи. Для включения используйте специальную кнопку, расположенную на ручке.Обычно кнопочные переключатели работают в паре с регуляторами напряжения. То есть величина напряжения, подаваемого на двигатель, зависит от силы, прилагаемой при нажатии кнопки. Здесь же установлен рычаг переключения передач, обеспечивающий обратное вращение вала за счет изменения полярности электрического сигнала. С кнопки сигнал идет прямо на ротор через коллектор. Электрический контакт обеспечивается графитовыми щетками определенных размеров.
• Механические части и детали.Основа конструкции – планетарный редуктор, с помощью которого крутящий момент передается с вала на выходной шпиндель. В качестве дополнительных элементов используются водило, зубчатый венец и сателлиты. Все детали находятся внутри корпуса и, в свою очередь, взаимодействуют друг с другом.

Важным элементом является муфта регулировки вращения, которая устанавливает определенный крутящий момент. С его помощью останавливается вращение вала после ввинчивания винта. Остановка происходит из-за увеличения сопротивления вращению.Эта мера предотвращает поломку резьбовой части шурупа и выход из строя самой отвертки.

Схема зарядного устройства для отверток

В одних и тех же шуруповертах могут использоваться разные типы аккумуляторов, различающиеся параметрами и техническими характеристиками. В связи с этим требуются разные зарядные устройства. Поэтому перед тем, как приобрести или изготовить зарядное устройство для шуруповерта своими руками, нужно определиться с типом аккумулятора и условиями эксплуатации.Кроме того, рекомендуется изучить основные схемы, наиболее часто используемые в зарядных устройствах.

Зарядка на микроконтроллере. Он размещен в обычном корпусе, оборудован звуковой и световой сигнализацией о начале и окончании заряда. Эта схема обеспечивает правильную зарядку аккумулятора. В начале работы светодиоды загораются, а затем гаснут. Индикация сопровождается звуковым сигналом. Таким образом выполняется проверка работоспособности устройства. После этого красный светодиод начинает равномерно мигать, что свидетельствует о нормальном процессе зарядки.

Когда аккумулятор полностью заряжен, красный светодиод перестает мигать, а вместо него загорается зеленый, сопровождаемый звуковым сигналом. Это означает, что зарядка завершена.

Уровень напряжения, который должен быть полностью заряжен, устанавливается с помощью переменного резистора. В этом случае значение входного напряжения равно напряжению полностью заряженной батареи плюс один вольт. В схеме используется любой, имеющий канал P и наиболее подходящий по токовым характеристикам.

Для обеспечения зарядки на уровне 14В подаваемое на вход напряжение должно быть не менее 15-16В.Порог срабатывания при выключении зарядного устройства устанавливается с помощью переменного резистора на 14,4 В. Сам процесс зарядки протекает в виде импульсов, отображаемых на светодиоде. В интервалах между импульсами контролируется напряжение на аккумуляторе, и при достижении желаемого значения генерируется звуковой сигнал, а также мигание светодиода, указывающее на то, что зарядка завершена.

Есть и другие схемы зарядного устройства. Например, зарядка для электродрели работает с напряжением 18 вольт.При зарядке АКБ на 14,4В ток зарядки выбирается с помощью резистора.

Зарядка для отвертки своими руками

Проблема изготовления зарядного устройства своими руками встречается не так часто, ввиду большого количества вариантов, которые подходят практически ко всем моделям шуруповертов. Просто иногда возникают ситуации, когда зарядки нет, либо она неожиданно вышла из строя, и нет возможности купить новую. В этом случае можно попробовать изготовить зарядное устройство самостоятельно.

Предварительно следует запастись всеми необходимыми материалами.Вам понадобится неработающий аккумулятор, стакан от аккумулятора, паяльник, тепловая пушка, обычная крестовая отвертка, дрель и острый нож со сменными лезвиями. После этого можно приступать к изготовлению зарядного устройства. Сначала выполняется вскрытие зарядного стакана, после чего с клемм припаяны все проводники. Далее следует удаление внутренней электроники. При выполнении этой операции необходимо соблюдать полярность клемм, чтобы в дальнейшем не было путаницы и ошибок.

Неисправный батарейный отсек необходимо открыть и аккуратно припаять провода от клемм. Для дальнейшей работы вам понадобится разъем и верхняя крышка. Плюс и минус на клеммах отмечены карандашом или маркером. В основании зарядного стакана намечаются отверстия, через которые будет крепиться подготовленная крышка и выводы питающих проводов. Проводники осторожно продеваются через отверстия с соблюдением полярности, после чего подключаются к клеммам и разъемам пайкой.

Далее необходимо прикрутить корпус специальным термоклеем, нижняя крышка крепится к основанию стекла с помощью саморезов. Получившуюся конструкцию необходимо вставить в аккумулятор и начать процесс зарядки. Мигающий свет укажет на правильную сборку устройства. Лишь немногие зарядные устройства оснащены так называемыми интеллектуальными системами, которые значительно продлевают срок службы батареи. Решить эту проблему можно зарядным устройством для отвертки на 18 вольт.

К традиционной конструкции зарядки добавлены система стабилизации напряжения и ограничение зарядного тока.В результате получился никель-кадмиевый аккумулятор емкостью 1200 мАч. Зарядка будет выполняться в безопасном режиме с максимальным током не более 120 мА, но это займет больше времени, чем обычно.

Здравствуйте уважаемые посетители. Хочу предложить простую схему зарядного устройства на герметичный шуруповертный аккумулятор. Схема представлена ​​на рисунке 1.

Основу схемы составляет трехконтактный интегральный регулируемый стабилизатор положительного напряжения КР142ЕН12А. Стабилизатор допускает работу с током нагрузки до 1.5А. Этот параметр ограничивает максимальный ток заряда аккумулятора.

Схема работает следующим образом. Переменное напряжение 12,6 – 13В, снимаемое со вторичной обмотки сетевого трансформатора, выпрямляется диодным мостом VD1 – D3SBA40. Его можно заменить на RC201, RS201, KBP005, BR305, KBPC1005 или собрать мост из отдельных диодов с постоянным выпрямленным током не менее двух ампер. На выходе выпрямителя установлен фильтрующий конденсатор С1, уменьшающий пульсации выпрямленного напряжения.На конденсаторе уже присутствует постоянное напряжение, равное амплитудному значению переменного напряжения 12,6 … 13В. Те. 12,6 √2 ≈ 17,7 В. Такое напряжение будет, если в качестве сетевого трансформатора использовать готовые трансформаторы накаливания, например ТН17, ТН18, ТН19 с соответствующим подключением вторичных обмоток. Имею трансформатор – перемотанный ТВК-110Л1. Эффективное напряжение его вторичной обмотки 14В.

С выпрямителя напряжение поступает на интегральный стабилизатор DA1, выходное напряжение которого устанавливается с помощью резистора R4 на уровне, необходимом для вашего конкретного аккумулятора.Например, вы знаете, что напряжение полностью заряженного аккумулятора составляет 14,1В, тогда это напряжение необходимо выставить на выходе стабилизатора. Датчик тока заряда представляет собой резистор R3, параллельно которому подключен подстроечный резистор R2, с этим резистором устанавливается уровень ограничения тока заряда, который составляет 0,1 емкости аккумулятора. Мощность, выделяемая резистору R3, равна I2 заряда R3 = 1,52 1 = 2,25Вт, поэтому можно использовать двухваттный резистор номиналом 1 Ом, но ток заряда следует немного снизить.В целом эта схема представляет собой стабилизатор напряжения с ограничением тока нагрузки. На первом этапе аккумулятор заряжается стабильным током, затем, когда ток заряда станет меньше значения предельного тока, аккумулятор будет заряжаться убывающим током до напряжения стабилизации микросхемы DA1.

Датчиком зарядного тока индикатора HL1 является диод VD2. В этом случае светодиод HL1 укажет на прохождение тока до,? 50 миллиампер. Если использовать в качестве датчика тока тот же R3, то светодиод погаснет даже при токе ≈0.6 А, т.е., судя по светодиоду, заряд аккумулятора закончился бы слишком рано. Батарея заряжена не полностью. Это устройство также может заряжать шестивольтовые батареи. Кстати, вы можете разобраться, можно ли заряжать аккумуляторы напряжением 1,25В. Напряжение на входе стабилизатора DA1 – 20В, ток заряда допустимый – 1,5А. начальное напряжение на аккумуляторе равно одному вольту, а это значит, что в этом случае на микросхеме упадет 20В – 1В = 19В.В этом случае на него будет выделяться мощность, равная U I = 19В 1,5А = 28,5Вт. Максимально допустимая рассеиваемая мощность для КР142ЕН12А составляет 30 Вт. Те. при использовании соответствующего радиатора можно заряжать отдельный аккумуляторный элемент напряжением 1,25 В. Площадь радиатора для заданной мощности можно оценить по диаграмме.

Зарядное устройство собрано на печатной плате, чертеж которой можно скачать здесь. Конкретные детали, которые я применил, показаны на фото 1.Что ж, думаю, имея топологию платы в низком формате, можно использовать другие компоненты, изменив рисунок проводов. Если в качестве сетевого трансформатора использовать ТВК-110Л1, то первичную обмотку можно оставить полностью, т.е. 3000 витков. Следовательно, в этом случае количество витков на вольт будет равно W1вольт = W1 / U1 = 3000/220 ≈ 13,7. Количество витков вторичной обмотки будет равно W2 = U2 W1вольт = 12,6 13,7 ≈ 173 витка. Диаметр проволоки D = 0.7√I = 0,7 √1 = 0,7мм – для тока заряда 1А. Если вторичную обмотку не убрать в окне сердечника, то придется пожертвовать небольшим током холостого хода трансформатора и подсчитать количество витков первичной обмотки для другого коэффициента. Считаем. Площадь сечения жилы ТВК-110L1 Sс = 6,4 см2 (ШЛ20 × 32), W1вольт = 50 / Sс = 50 / 6,4 ≈ 8 витков на вольт, далее количество витков первичной обмотки будет 220 8 = 1760 витков.Намотать нужно 3000-1760 = 1240 витков. Ну посчитайте сами вторичную обмотку. Если есть вопросы, то у меня есть просьба, задавайте их на форуме. Возможно, ответы на них будут интересны другим посетителям сайта. До свидания. К.В.Ю.
Скачать схему и чертеж печатной платы.

Makita USA – Подробная информация о продукте -DC10WD

Makita USA – Подробная информация о продукте -DC10WD

Зарядное устройство для литий-ионных аккумуляторов CXT®, макс. 12 В

• : Оптимизирует срок службы батареи за счет активного управления током, напряжением и температурой
• : заряжает литий-ионный аккумулятор CXT® 12 В макс.1.Аккумулятор 5 Ач всего за 50 минут
• : Обменивается данными со встроенным чипом батареи на протяжении всего процесса зарядки, чтобы продлить срок службы батареи
• : Индикаторы состояния зарядки показывают время, необходимое для зарядки аккумулятора CXT®
• : Включает только зарядное устройство (аккумулятор в комплект не входит)

• 12 В макс. CXT® литий-ионный

  CXT® – это новое поколение аккумуляторных инструментов с макс. Напряжением 12 В.Максимальное напряжение 12 В CXT® дает пользователям более компактное решение с большим комфортом и большей емкостью. Литий-ионные батареи выдвижного типа обеспечивают превосходную эргономику и комфорт, а также позволяют использовать инструменты, такие как ударный шуруповерт и дрели, самостоятельно для дополнительного удобства. Инструменты CXT® на 12 В макс. Оснащены эффективными бесщеточными двигателями для увеличения времени работы, увеличения мощности и скорости, а также увеличения срока службы инструмента. Для еще большей продолжительности работы расширяющаяся платформа CXT® на 12 В макс. Включает в себя эффективную батарею 4,0 Ач.

La página que selecciono por el momento no está disponible en español.

Le gustaría:

Зарядное устройство для литий-ионных аккумуляторов

DIY – Hackster.io

Аккумуляторы играют важную роль в любом проекте / продуктах с батарейным питанием.Перезаряжаемые батареи дороги, так как нам нужно покупать зарядное устройство вместе с батареями (до сих пор) по сравнению с использованием и выбрасывать батареи, но они имеют большое соотношение цены и качества. В аккумуляторных батареях используется несколько различных комбинаций электродных материалов и электролитов, например, свинцово-кислотный, никель-кадмиевый (NiCd), металлогидрид никеля (NiMH), литий-ионный (Li-ion) , литий-ионный, и литий-ионный полимер (литий-ионный полимер). ).

Я использовал литий-ионный аккумулятор в одном из своих проектов и решил построить зарядное устройство вместо того, чтобы покупать дорогое, так что приступим.

Шаг 1: Быстрое видео

Вот быстрое видео, которое проведет вас через все шаги за несколько минут.

Нажмите здесь, чтобы посмотреть на YouTube

Шаг 2: Список электронных компонентов

Вот список компонентов, необходимых для этого зарядного устройства для литий-ионных аккумуляторов.

Шаг 3: Список инструментов

Вот список инструментов, используемых в этом зарядном устройстве для литий-ионных аккумуляторов.

Теперь, когда все инструменты и компоненты на месте, давайте в завершение взглянем на наш модуль TP4056, который является неотъемлемой частью нашего зарядного устройства.

Шаг 4: Модуль зарядного устройства для литий-ионных аккумуляторов на основе TP4056

Давайте подробнее рассмотрим этот модуль. На рынке доступны две версии этой коммутационной платы для литий-ионного зарядного устройства на основе TP4056; со схемой защиты аккумулятора и без нее. Мы будем использовать один со схемой защиты аккумулятора.

Коммутационная плата, содержащая схему защиты аккумулятора, обеспечивает защиту с использованием ИС DW01A ( IC защиты аккумулятора ) и FS8205A ( Dual N-Channel Enhancement Mode Power MOSFET ).Следовательно, коммутационная плата с защитой аккумулятора содержит 3 микросхемы (TP4056 + DW01A + FS8205A), тогда как плата без защиты аккумулятора содержит только 1 микросхему (TP4056).

TP4056 – это полный модуль линейного зарядного устройства постоянного тока / постоянного напряжения для одноэлементных литий-ионных батарей. Благодаря корпусу SOP и небольшому количеству внешних компонентов TP4056 идеально подходит для использования в домашних условиях. Он может работать как с USB, так и с настенными адаптерами. Я приложил изображение контактной схемы TP4056 (изображение №2) вместе с изображением цикла зарядки (изображение №3) показывает зарядку постоянным током и постоянным напряжением. Два светодиода на этой коммутационной плате показывают различное рабочее состояние, такое как зарядка, прекращение зарядки и т. Д. (Изображение № 4).

Для безопасной зарядки литий-ионных аккумуляторов 3,7 В их следует заряжать постоянным током в 0,2–0,7 раза больше их емкости, пока их напряжение на клеммах не достигнет 4,2 В, затем их следует заряжать в режиме постоянного напряжения до зарядного тока. снижается до 10% от начальной скорости зарядки. Мы не можем прекратить зарядку на 4.2 В, потому что мощность, достигнутая при 4,2 В, составляет всего около 40-70% от полной мощности. Обо всем этом заботится TP4056. Теперь одна важная вещь , зарядный ток определяется резистором, подключенным к выводу PROG, модули, доступные на рынке, обычно поставляются с 1,2 кОм, подключенными к этому выводу, что соответствует току зарядки 1 ампер (Изображение № 5). Вы можете поиграть с этим резистором, чтобы получить желаемый зарядный ток.

Ссылка на техническое описание TP4056

DW01A – это микросхема защиты аккумулятора, на рисунке № 6 показана типичная схема приложения.МОП-транзисторы M1 и M2 подключаются извне через микросхему FS8205A.

Ссылка на техническое описание DW01A

Ссылка на техническое описание FS8205A

Все эти элементы собраны на коммутационной плате зарядного устройства для литий-ионных аккумуляторов TP4056, ссылка на которую указана в шаге №2. Нам нужно сделать только две вещи: подать напряжение в диапазоне от 4,0 до 8,0 В на входные клеммы и подключить батарею к клеммам B + и B- TP4056.

Далее мы соберем остальную часть схемы зарядного устройства.

Шаг 5: Схема

Теперь давайте соединим электрические компоненты с помощью паяльника и припоя, чтобы завершить электрическую схему. Я приложил изображения схемы Фритцинга и моей версии физической схемы, взгляните на нее. Ниже приводится описание того же.

• Клемма «+» разъема постоянного тока подключается к одной клемме переключателя, а клемма «-» разъема постоянного тока подключается к контакту GND регулятора 7805.
• Другой вывод переключателя подключен к выводу Vin регулятора 7805.
• Подключите три конденсатора по 100 нФ параллельно между Vin и контактом GND регулятора напряжения. (Используйте для этой цели плату общего назначения)
• Подключите конденсатор 100 нФ между Vout и контактом GND регулятора напряжения. (Используйте для этой цели плату общего назначения)
• Соедините вывод Vout регулятора напряжения 7805 с выводом IN + модуля TP4056.
• Соедините контакт GND регулятора напряжения 7805 с контактом IN модуля TP4056.
• Подключите клемму «+» держателя батареи к контакту B +, а клемму «-» держателя батареи к контакту B- модуля TP4056.

Готово.

Примечание: – если вы используете сетевой адаптер 5 В, вы можете пропустить часть регулятора 7805 (включая конденсаторы) и напрямую подключить клеммы «+» и «-» настенного адаптера к контактам IN + и IN- TP4056 соответственно.

Примечание: – При использовании адаптера 12 В 7805 сильно нагревается, может пригодиться радиатор.

Далее соберем все в обшивку.

Шаг 6: Сборка: Часть 1 – Изменение корпуса

Выполните следующие действия, чтобы изменить корпус, чтобы он соответствовал электронным схемам.

• Отметьте размеры держателя батареи на корпусе с помощью лезвия ножа. (Изображение №-1)
• Используйте горячее лезвие, чтобы разрезать корпус в соответствии с маркировкой держателя батареи (изображения №-2 и 3)
• После резки с использованием горячего ножа корпус должен напоминать Изображение №-4.
• Сделайте маркировку порта USB TP4056 на корпусе. (Изображения № 5 и 6)
• Используйте горячее лезвие, чтобы разрезать корпус в соответствии с маркировкой порта USB. (Изображение №-7)
• Измерьте размеры и сделайте маркировку светодиодов TP4056 на корпусе.(Изображения № 8 и 9)
• Используйте горячее лезвие, чтобы разрезать корпус в соответствии с маркировкой светодиодов. (Изображение №-10)
• Выполните аналогичные шаги, чтобы сделать монтажные отверстия для разъема постоянного тока и переключателя (изображения №-11 и 12)

После модификации корпуса позволяет установить электронику.

Шаг 7: Сборка: Часть 2 – Размещение электроники внутри корпуса

Выполните следующие действия, чтобы поместить электронику внутрь корпуса.

• Вставьте держатель батареи так, чтобы точки крепления находились за пределами корпуса; используйте клеевой пистолет, чтобы сделать прочный стык.(Изображение №-1)
• Поместите модуль TP4056 так, чтобы светодиоды и USB-порт были доступны вне корпуса, не нужно беспокоиться, если на предыдущем шаге были выполнены правильные измерения, все встанет на место автоматически, наконец, используйте клеевой пистолет, чтобы сделать прочный стык. (Изображение №-2)
• Место 7805 цепи регулятора напряжения; используйте клеевой пистолет, чтобы сделать прочный стык. (Изображение №-3)
• Поместите разъем постоянного тока и переключатель в соответствующие места и снова используйте клеевой пистолет, чтобы сделать прочное соединение. (Изображение №-4)
• Наконец, после сборки он должен выглядеть примерно как Изображение №-5 внутри корпуса.
• Используйте запасные винты и отвертку, чтобы закрыть заднюю крышку. (Изображение № 6)
• Позже я даже использовал черную изоленту, чтобы прикрыть нежелательные выступы в результате прорезания горячего лезвия. (регистрация также является хорошим вариантом)

Готовое литий-ионное зарядное устройство выглядит так, как показано на рисунке №7. Теперь протестируем зарядное устройство.

Шаг 8: Пробный запуск

Вставьте разряженный литий-ионный аккумулятор в зарядное устройство, подключите вход 12 В постоянного тока или вход USB. Зарядное устройство должно мигать КРАСНЫМ светодиодом, указывая на то, что идет зарядка.
