Регулятор оборотов шуруповерта и схема его элементов

В этой статье мы рассмотрим устройство шуруповерта. Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта. Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов.

Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

  • При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
  • Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой.

При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Регулятор усилия шуруповерта

Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Она выполнена в виде вращающегося пластикового барабана. Величина ее затяжки регулируется с помощью цифровой шкалы, размещенной по окружности барабана. Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез.

Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров. Трещотка, как еще называют регулятор, предотвращает срезание шлицев у саморезов, а также износ насадок шуруповерта. Затягивать регулировочное кольцо следует поэтапно начиная с самого небольшого усилия. В тех шуруповертах, в которых возможно производить сверление, последняя пиктограмма на кольце будет в виде сверла. В этой позиции достигается максимальный крутящий момент.

Электронная регулировка частоты вращения шуруповерта

Регулировать скорость вращения насадки шуруповерта возможно механически или автоматически. Автоматическая регулировка оборотов происходит при помощи процессора. Задать нужные параметры работы можно при помощи тумблера выбора скорости. Он расположен сверху корпуса. Во многих моделях регулировка оборотов реализована через кнопку пуска. Чем сильнее давление пальца на нее, тем выше будут обороты.

Прочитав эту статью, вы получили информацию о том, как собрать регулятор оборотов шуруповерта своими руками, ознакомились с конструкцией регулятора усилия, разобрались с функцией электронной регулировки инструмента.

Надеемся, статья была вам полезной.

Ремонт Кнопки Шуруповерта Макита – STEPMEB.RU

Дальше будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, кроме того о том, как в кустарных условиях диагностировать поломку и отремонтировать тот либо другой элемент шуруповерта.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит в рамках 1,5 кг. Его малая масса гласит что, что таким инвентарем будет комфортабельно работать.

Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов. Обычно, они делаются обрезиненными, в связи с этим их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, также их недолговечные батареи. Уже сегодня, стоимость на продукцию этой конторы является достаточно высочайшей, что важно для российского потребителя.

Разглядим устройство шуруповерта на определенной модели 6271D. Схему этой модели представляем на рисунке ниже.

На схеме представлены:


Ремонт шуруповерта MAKITA 6281D.

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка запуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является сверхтехнологичным устройством. Принципиальные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная ручка ручки
  • Мощнейший электродвигатель
  • Железный планетарный редуктор
  • Кнопка плавного запуска
  • Кнопка переключения реверса
  • Регулятор вращающего момента

Это главные составляющие конструкции шуруповерта, которые входят в базисную комплектацию хоть какой модели шуруповерта.

Для разборки шуруповерта для вас будет нужно крестовая отвертка и малость личного времени. Чтоб разобрать шуруповерт на сто процентов, нужно:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки запуска;
  • снять электродвигатель совместно с редуктором;
  • отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта требуется раскрутить болты, соединяющие корпус, по другому поделить соединения корпуса на клеевой базе с помощью паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.

Патрон изменяется при помощи отвертки и шестигранного ключа. Поначалу отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Потом вставляется шестигранник, врубается кнопка реверса, зажимается, и позже патрон просто поддается.

Более нередкие поломки шуруповерта компании «Макита» последующие:

  • Не врубается шуруповерт. Здесь и так то нашему клиенту остается ясно. Самое важное необходимо оглядеть аккумулятор, а кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
  • Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
  • Не работает регулятор оборотов. И тогда обороты будут или повсевременно понижены, или повсевременно завышены. Тут бывают виноватыми регулирующий транзистор как еще его называют щетки. Нужен зрительный осмотр деталей.

Кнопка включения-выключения инструмента является сложным электрическим механизмом. Она состоит из нескольких составляющих ее частей:

  • кнопки запуска;
  • кнопки реверса;
  • кнопки переключения скорости оборотов;
  • кнопки плавного запуска мотора.

При выполнении ремонта кнопки поначалу нужно ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После такого факта нужно проверить соединения и контакты на предмет наличия загрязнений, прочистить их. Если проход если зачистка контактов не посодействовала убрать делему, кнопку следует сменять в сборе.

Выполняя ремонт зарядного устройства нужно раскрутить винты, скрепляющие крышки корпуса. Снутри находится интегральная схема с контактами. Поначалу нужно проверить трансформатор тестером. Для этой цели вам нужно замерить напряжение на выходе. Позже следует прозвонить кабель, чтоб исключить его перелом. Потом проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его необходимо в оборотной последовательности.


Как установить аналогичную кнопку на шуруповерт.

При выполнении ремонта аккума крестовой отверткой раскручиваем винты крепления корпуса. Снутри корпуса находится несколько банок. При помощи зрительного осмотра нужно оглядеть их и выявить нарушения геометрии, такие как вздутие, к примеру. Тестируем банки с применением мультиметра на предмет наличия остаточного заряда. При его отсутствии банка заменяется на новейшую.

Для съема редуктора требуется разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей. При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Для которого предназначена конструкция их истертости, редуктор не сумеет делать свою функцию: неправильно работает переключатель скоростей. Для восстановления зубьев нужно использовать болты маленького размера, вставив их на место назначения уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Щетки, применяемые для шуруповерта, имеют графитовую базу. Их цена в данный момент варьируется во время 2–5 у. е. Находятся они в корпусе электродвигателя и представляют из себя два графитовых кубика, закрепленных на железных пластинках. При насыщенной работе они изнашиваются и истираются.

При выполнении ремонта на дому их есть вариант выточить ратфилем из щеток от другого инструмента, к примеру, авто стартера. После выточки их следует воткнуть в щеткодержатель и поставить к району, собрав движок.

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот расхожий слух патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от одной книги до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, нужно прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали что остается сделать нашему клиенту вероятные задачи, возникающие при эксплуатации шуруповертов конторы «Макита», поведали, как их убрать своими сотрудниками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Читайте так же

Ремонт кнопки шуруповерта | Мастер Винтик. Всё своими руками!

Как отремонтировать кнопку шуруповерта своими руками?

На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

Как устранить его основную часто встречающуюся болезнь — самоход?

Давайте подробнее рассмотрим в статье, ниже.

Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода.
Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю.
Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

Но есть второй вариант ремонта шуруповерта — это ремонт собственно самой кнопки. Почему я заговорил о таком развитии события как ремонт кнопки? Да потому, что когда я обратился в сервисные центр с просьбой продать мне кнопку, я получил ответ что они закончились и будут не раньше чем через неделю. А шуруповерт, как назло был очень нужен для работы не через неделю, а завтра. Поиски в других магазинах и прочих местах не увенчались успехом и я решил разобрать и попробовать сделать кнопку самостоятельно.


Провода идущие от кнопки отпаивать не нужно, поскольку процессам разборки и сборки кнопки они не помешают. Провода на кнопке отсутствуют потому, что для примера ремонта кнопки я воспользовался одной из кнопок, которые я менял.

Для того чтобы разобрать корпус кнопки нужно снять нажимной механизм красного цвета, делать это нужно аккуратно чтобы не повредить основание на которое оно одето. Снимать лучше всего вращая вокруг оси и при этом немного тянуть на себя.


Теперь надо снять защитную крышку кнопки, для этого вам понадобится нож и плоская отвертка. Поддевая по очереди и выталкивая защелки, в тех местах, где указывают стрелочки на фото, снимаем крышку и нашему взору предстает отсек реверса, но сам механизм включения шуруповерта пока еще не доступен.

Теперь придется воспользоваться паяльником и отпаять два элемента друг от друга, как показано на рисунке. И теперь не спеша вытаскиваем элемент под номером 1, который находятся сверху, после чего можно спокойно снимать крышку закрывающую отсек включения шуруповерта.


Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.

Взглянув внутрь вы визуально видите, что контактные площадки стерты. Причина того что стираются контактные площадки, низкое качество металла. В результате того, что металлическая пыль находится в замкнутом пространстве, она оседает между контактами, в результате на диэлектрической поверхности образуется проводящая и по ней начинает проходить ток, в результате чего и возникает самопроизвольное вращение.

А раз понятна причина этого явления, то есть путь и решения этой проблемы.


Для того чтобы самоход прекратился нужно удалить металлическую пыль между контактами, ватой или если не получается поскоблить легко ножиком.

После такой не хитрой процедуры собираем кнопку в обратном порядке. Устанавливаем ее на место в корпус шуруповерта и собираем корпус. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую!

Сайт «Делаю сам — расскажу как сделать вам!»



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Способы «прослушки» помещений
  • Как показала практика информация нынче стоит не дешево, особенно конфиденциальная информация. В наше время уже навряд ли можно кого-то удивить прослушкой. Способов прослушать становится все больше, перечислим основные способы, которые активно применяют в наше время. Подробнее…

  • Приспособление для сбора урожая
  • Не сложное приспособление можно изготовить всего за несколько часов для сбора высоко растущих яблок и груш. Подробнее…

  • Самогонный аппарат своими руками
  • Самогонный аппарат (дефлегматор+охладитель) своими руками из подручных средств со змеевиком

     (Статья предназначена для просмотра лицами старше 18 лет!) Всем доброго времени суток. Надеюсь моя небольшая статья про самогонный аппарат своими руками будет кому-нибудь полезна.. Так как водку пить уже почти невозможно (в связи с её низким качеством), а также можно не только пить, но и растирать, настаивать и т.п. методы лечения я решил прибегнуть к «дедовскому» методу и всё же сделать самогонный аппарат…

    Подробнее…


Популярность: 28 107 просм.

Кнопки от шуруповерта. – Мысли злого плебея — ЖЖ

04:55 am –

Кнопки от шуруповерта.

Кнопки от шуруповерта – это ШИМ с микросхемой gs069, которая является аналогом 555 микросхемы с небольшими изменениями.

Схема на м.с. 555.

Схема кнопки с gs069.


Этикетка/даташит от gs069. В ней написано, что микросхема работает при напряжении питания от4 до 15В, но в реальности она работает при напряжении до 25В.

Без изменений китайская кнопка с aliexpress меняет коэффициент заполнения от 17% до 63%.

 Ступень длительность импульса, мс  длительность цикла, мс частота, кГц коэф. заполнения, %
0,05800,3428 2,917
 20,07560,3628 2,821
 30,07560,3420 2,922
 40,10000,3668 2,727
 50,10080,3356 3,030
 60,13400,3704 2,736
 7,13400,3372 3,040
 80,16600,3664 2,745
 90,16680,3348 3,050
 100,19800,3660 2,754
 110,19760,3288 3,060
 120,22680,3588 2,863
 130,21920,3492 2,863

Связь между частотой и напряжением питания для для схемы представленной на рисунке на первой ступени. 3.

Графики диапазона регулировки коэф. заполнения при изменении напряжения на резисторе подключенном к pin1 микросхемы.

Схема такая, каждый график соответствует разным суммарным значениям R2 и R9. К сожалению, такой метод подключения внешнего регулятора позволяет только уменьшать коэф. заполнения.

Зависимость частоты ШИМ от коэф. заполнения.

Тоже самое в относительных единицах, видно, что при уменьшении сопротивления между pin4 и pin5 частота ШИМ делается стабильнее. Причем при уменьшении сопротивления стабилизация частоты ШИМ уменьшается. В результате делать суммарное сопротивление ниже 700кОм нет смысла.

Теже графики, но меняется не сопротивление, а емкость конденсатора. Сопротивление равно 1 МОм.

В логарифмическом масштабе частоты, добавил график для емкости 10нФ. Видно, что частота ШИМ линейно зависит от емкости конденсатора.

Тоже самое в относительных единицах частоты, видно что стабильность частоты ШИМ не зависит от емкости конденсатора.

Электропривод можно сделать жестче в три раза при помощи положительной обратной связи по току. Для лучшего результата надо добавлять еще отрицательную обратную связь по напряжению, без нее дальнейшее углубление i*r компенсации приводит к биению. Моя схема доработки, ее использовать не советую, так как она требует дорогого датчика тока, а результат плохой.

Временные диаграммы напряжения на pin1 (желтый) и pin3 (зеленый) gs069.

Временная диаграмма соединения R1 с C1.


Выводы.
1. Желательна замена всех резисторов связанных с “ползунком” на более мощные, то есть на место каждого поставить два резистора (один над другим), так как во время испытаний у меня один из них испортился.
2. Напряжение на якорь двигателя шуруповерта приходит не больше 2/3 от напряжения батарей, если ничего не менять.
3. Микросхема gs069 работает при напряжении до 25В, а не 15 как написано на этикетке.
4. В “спусковом крючке” используется не переменный резистор, а набор последовательных чип-резисторов.
5. Всего есть тринадцать уровней мощности у контроллеров двигателя шуруповерта с aliexpress.
6. Есть паразитная ПОС по напряжению питания.
7. Период ШИМ линейно зависит от емкости конденсатора.
8. При изменении нажатия “спускового крючка”, изменяется не только скважность, но и частота.
9. Минимальная частота ШИМ при 50% коэф. заполнения.
10. Уменьшение суммарного сопротивления между 4 и 5 выводом микросхемы приводит к стабилизации частоты ШИМ.
11. Уменьшать суммарное сопротивление между 4 и 5 выводом микросхемы ниже 700-500 кОм нецелесообразно, так как при уменьшении этого сопротивления, стабилизация частоты ШИМ увеличивается слабо.
12. Компоненты “ударно-спускового механизма” настроены на максимальное КПД в ущерб надежности и удобству: суммарное сопротивление между 4 и 5 около 1МОм, и частота ШИМ 3 кГц. В результате кнопка чувствительна к загрязнению, так как 1МОм – это сопротивление изоляции по ПТЭЭП и чувствительность уха к звуку максимальна на 3 кГц, на которую настроена ШИМ.
13. Внешний регулятор к микросхеме подключать сложно, так как им можно будет только уменьшать коэф. заполнения.
14. Положительной обратной связью по току, можно повысить крутящий момент на низких оборотах в 3 раза.

Кнопка шуруповерта схема принципиальная — MOREREMONTA

В этой статье мы рассмотрим устройство шуруповерта. Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта. Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

  • При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
  • Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Регулятор усилия шуруповерта

Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Она выполнена в виде вращающегося пластикового барабана. Величина ее затяжки регулируется с помощью цифровой шкалы, размещенной по окружности барабана. Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез.

Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров. Трещотка, как еще называют регулятор, предотвращает срезание шлицев у саморезов, а также износ насадок шуруповерта. Затягивать регулировочное кольцо следует поэтапно начиная с самого небольшого усилия. В тех шуруповертах, в которых возможно производить сверление, последняя пиктограмма на кольце будет в виде сверла. В этой позиции достигается максимальный крутящий момент.

Электронная регулировка частоты вращения шуруповерта

Регулировать скорость вращения насадки шуруповерта возможно механически или автоматически. Автоматическая регулировка оборотов происходит при помощи процессора. Задать нужные параметры работы можно при помощи тумблера выбора скорости. Он расположен сверху корпуса. Во многих моделях регулировка оборотов реализована через кнопку пуска. Чем сильнее давление пальца на нее, тем выше будут обороты.

Прочитав эту статью, вы получили информацию о том, как собрать регулятор оборотов шуруповерта своими руками, ознакомились с конструкцией регулятора усилия, разобрались с функцией электронной регулировки инструмента. Надеемся, статья была вам полезной.

Как отремонтировать кнопку шуруповерта своими руками?

На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

Как устранить его основную часто встречающуюся болезнь — самоход?

Давайте подробнее рассмотрим в статье, ниже.

Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода.
Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю.
Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

Но есть второй вариант ремонта шуруповерта — это ремонт собственно самой кнопки. Почему я заговорил о таком развитии события как ремонт кнопки? Да потому, что когда я обратился в сервисные центр с просьбой продать мне кнопку, я получил ответ что они закончились и будут не раньше чем через неделю. А шуруповерт, как назло был очень нужен для работы не через неделю, а завтра. Поиски в других магазинах и прочих местах не увенчались успехом и я решил разобрать и попробовать сделать кнопку самостоятельно.

Для того чтобы разобрать корпус кнопки нужно снять нажимной механизм красного цвета, делать это нужно аккуратно чтобы не повредить основание на которое оно одето. Снимать лучше всего вращая вокруг оси и при этом немного тянуть на себя.

Теперь надо снять защитную крышку кнопки, для этого вам понадобится нож и плоская отвертка. Поддевая по очереди и выталкивая защелки, в тех местах, где указывают стрелочки на фото, снимаем крышку и нашему взору предстает отсек реверса, но сам механизм включения шуруповерта пока еще не доступен.

Теперь придется воспользоваться паяльником и отпаять два элемента друг от друга, как показано на рисунке. И теперь не спеша вытаскиваем элемент под номером 1, который находятся сверху, после чего можно спокойно снимать крышку закрывающую отсек включения шуруповерта.


Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.

Взглянув внутрь вы визуально видите, что контактные площадки стерты. Причина того что стираются контактные площадки, низкое качество металла. В результате того, что металлическая пыль находится в замкнутом пространстве, она оседает между контактами, в результате на диэлектрической поверхности образуется проводящая и по ней начинает проходить ток, в результате чего и возникает самопроизвольное вращение.

А раз понятна причина этого явления, то есть путь и решения этой проблемы.


Для того чтобы самоход прекратился нужно удалить металлическую пыль между контактами, ватой или если не получается поскоблить легко ножиком.

После такой не хитрой процедуры собираем кнопку в обратном порядке. Устанавливаем ее на место в корпус шуруповерта и собираем корпус. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую!

Сайт «Делаю сам — расскажу как сделать вам!»

П О П У Л Я Р Н О Е:

Металлическая отделка мебели

У многих, особенно в деревнях стоит где-то в чулане ветхая старая мебель. Если захотеть, при желании ей ещё можно дать вторую жизнь! В этой статье давайте рассмотрим — как проводится реставрация мебели. А точнее, о её металлической отделке.

Всё об ульях!

У пчёл тоже есть свой домик — это УЛЕЙ. Можно купить новые ульи, можно б/у, а можно сделать самому своими руками! Подробнее об ульях: чертежи, виды, требования… в статье ниже.

Какую дверь лучше поставить в вашей квартире — традиционную распашную или раздвижную?

Конечно, распашные двери лучше обеспечивают звукоизоляцию, чем раздвижные.

Да, если предполагается установить в двери замок, то тоже придется обратиться к традиционному варианту. Подробнее…

В этой теме мы рассмотрим неисправность шуруповерта, ознакомимся как нужно проводить проверку шуруповерта и далее. По личным фотоснимкам будет дано пояснение, которое позволит Вам усвоить некоторые подробности в проверке схемы электроинструмента. Начнем с питания шуруповерта.

Элементы питания-для шуруповерта

Аккумулятор шуруповерта состоит из отдельных электрохимических элементов, которые в отличие от первичных элементов, способны в процессе их подзарядки восстанавливать свой химический состав электролита. Как отремонтировать аккумулятор шуруповерта, если шуруповерт у Вас вышел из строя (сломался). Прежде всего рассмотрим, на чем основан принцип получения электричества таких отдельных элементов батареи. В примере, приведен марганцево-цинковый элемент (рис. 1).

Цинковый сосуд в таком электрохимическом аккумуляторе представляет собой электрод с отрицательным зарядом. Положительным электродом здесь служит угольный стержень. Угольный стержень находится в среде активного материала — диоксида марганца, в качестве электролита используется — сгущенный раствор нашатыря.

То есть основополагающий принцип состоит здесь на использовании обратимых электрохимических систем. Вещества электрохимических аккумуляторов, образовавшиеся в процессе разряда, как бы возвращаются в первоначальное состояние в результате воздействия электрического тока (в процессе подзарядки аккумулятора). Питанием шуруповерта здесь служит батарея, — группа электрически соединенных между собой элементов, находящихся в общем корпусе, как это видно на фотоснимке (фото 1).

Последовательное-и параллельное соединение элементов

Аккумулятор шуруповерта состоит из отдельных элементов. Электрическая цепь таких элементов может иметь схему как параллельного так и последовательного соединения (рис.2).

Проверить исправность элементов можно выполнить после определенного времени их зарядки, то- есть, проверяется наличие напряжения на каждом элементе, либо батареи в целом. Если при измерении напряжения элемента, значение на дисплее прибора «мультиметр» будет составлять меньший показатель (к примеру, не 1,2В, а 0,8В),- значит в данном элементе в процессе эксплуатации утеряны электрохимические свойства. Такие элементы подлежат своей замене. Электрохимические элементы для батареи (фото 2)

нужно подбирать в соответствии с их техническими характеристиками, то-есть, по напряжению и силе тока. Показатель на корпусе извлеченного элемента батареи к примеру составляет:

  • напряжение: 1,2В;
  • сила тока: 1200mA — 2900mA,

— следовательно, необходимо подбирать элементы именно с такими показателями. Соединение элементов между собой

выполняется перемычками (фото 3). При такой замене, Вам понадобится паяльник, паяльное олово и паяльная кислота.

Как проверить шуруповерт

В данной теме приведен пример из собственной практики.

Итак, перед нами на фотоснимке изображен шуруповерт Bort.

Первоначально, чтобы найти неисправность шуруповерта, можно проверить общее сопротивление его электрической схемы.

Перед проверкой, кнопку пуска необходимо включить, то есть закрепить кнопку, как это показано на фотоснимке (фото 4).

Затем, прибором Мультиметр измерить сопротивление электрической схемы шуруповерта (фото 5).

Для этого, прибор Мультиметр устанавливается в диапазон измерения сопротивления, затем щупами прибора прикасаемся к выведенным контактам (на рукоятке) шуруповерта, как это показано на фотоснимке (фото 5), при измерении дисплей прибора указывает на сопротивление, которое не сопоставимо для работы данного электроинструмента. Значение сопротивления здесь составляет показатель — короткого замыкания. По показанию дисплея прибора видно, что данный шуруповерт неисправен. Но нам надо установить конкретную причину, — в чем заключается неисправность?

Чтобы найти причину неисправности, — необходимо разобрать шуруповерт и проверить схему электрических соединений (фото 6).

Схема шуруповерта

В данной электрической схеме как мы можем заметить, — состоит транзистор.

Транзистор установлен на металлической пластине (фото 7), служащей для отвода тепла при нагревании. Проверяется транзистор на наличие сопротивления, между переходами (эмиттер — коллектор — база). Чтобы проверить транзистор и не заострять свое внимание на типе транзистора (n-p-n, p-n-p), две любые ножки транзистора проверяются в обеих направлениях.

Таким способом было установлено отсутствие проводимости между коллектором и базой транзистора. Но в следствии чего мог выйти из строя транзистор? Проводим диагностику для отдельных электрических соединений, а именно, для электродвигателя шуруповерта (фото 8).

На фотоснимке указано недопустимое значение сопротивления для электродвигателя (фото 8). В чем же именно состоит причина неисправности электродвигателя? Смотрим дальше.

Электродвигатель шуруповерта — коллекторный, работающий от постоянного тока. На торцевой части крышки электродвигателя расположены графитовые щетки (фото 9). Графитовые щетки в данном примере, в хорошем состоянии. Здесь также нужно проверить проводимость контактных соединений (провод — щетка).

Ротор электродвигателя состоит из обмоток (фото 10), соединенных между собой последовательно. Статор электродвигателя представляет из себя постоянный магнит с двумя полюсами, то есть статор электродвигателя не имеет обмоток.

В этом Вы можете убедиться, — корпусом электродвигателя притягиваются металлические предметы (фото 11).

Из этого можно сделать вывод, что в неисправности электродвигателя наблюдается пробой изоляции между проводами обмоток ротора.

Ну вот и установлена причина поломки шуруповерта, состоящая в неисправности:

  • транзистора;
  • обмоток ротора электродвигателя.

Остается только заменить соответствующие детали.

Ремонт шуруповерта своими руками — устройство инструмента и схема разборки

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов. Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:кнопка пуска;широтно-импульсный регулятор;электродвигатель;транзистор;планетарный редуктор.Шуруповёрт любой модели состоит из пяти…

Устройство шуруповёрта и ремонт своими руками

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

  • кнопка пуска;
  • широтно-импульсный регулятор;
  • электродвигатель;
  • транзистор;
  • планетарный редуктор.
Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на попытки включения или выключения;
  • работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

  1. Снимите аккумулятор.
  2. Открутите винты, соединяющие две половины корпуса.
    Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления
  3. Снимите его верхнюю часть.
  4. Выньте содержимое.
  5. Отсоедините кнопку.
    Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода
  6. Снимите переключатель скоростей.
  7. Отсоедините двигатель, редуктор, регулировочную муфту и патрон.
    Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов
Видео: как разобрать шуруповёрт
Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

  1. Конусом Морзе.
  2. Резьбовым соединением.
  3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

  • маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
  • надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.
Тип резьбового крепление патрона обозначается на нижней части его корпуса

Если патрон оказался резьбовым, нужно выполнить следующие действия:

  1. Разожмите кулачки патрона.
  2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
  3. Возьмите шестигранный Г-образный ключ размером 10 мм.
  4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
  5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.
    Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол
Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

  1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
  2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.
Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

  • криво зажимает биты;
  • люфт между битами и кулачками;
  • кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

  1. Разберите патрон.
  2. Снимите конусную гайку, которая состоит из двух частей.
  3. Выкрутите зажимные кулачки.
  4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.
    В процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить
  5. Соберите патрон в порядке, обратном разборке.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой
Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

  1. Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
  2. Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
  3. Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя
Видео: устранение быстрого разряда аккумулятора

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Ремонт зарядного устройства

Частые поломки зарядного устройства:

  • горит предохранитель;
  • переламывается сетевой кабель;
  • обрывается первичная обмотка трансформатора;
  • пробиваются диоды.

Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

Зарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой
  1. Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
  2. Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
  3. Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.
Видео: диагностика и ремонт зарядного устройства

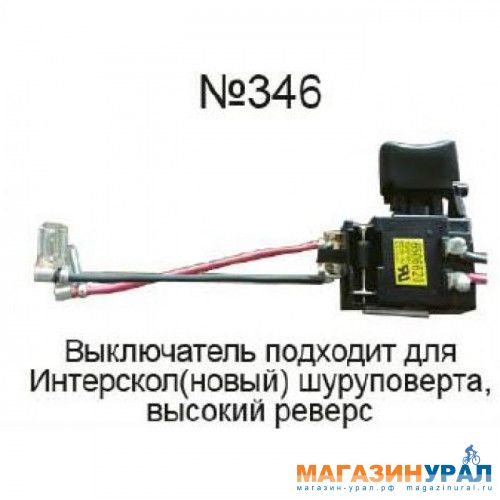

Проблемы с кнопкой

Неисправность кнопки пуска может приводить к следующим нарушениям работы шуруповёрта:

  • появляется самоход;
  • прибор не включается;
  • прибор работает нестабильно.

От кнопки два провода идут к контактам батареи и два — к двигателю. Если есть транзистор, то он подключается тремя проводами. Убедитесь, что проблема в кнопке:

  1. Подключите аккумулятор. Нажмите на кнопку и тестером замерьте напряжение на её выходе, оно должно отсутствовать.
  2. Снимите аккумулятор и извлеките верхний провод двигателя из корпуса кнопки.
  3. Подключите двигатель напрямую к аккумулятору. Для этого возьмите два провода необходимой длины и подсоедините их к контактам аккумулятора. Другие концы проводов подсоедините к корпусу двигателя и к проводу, который был вставлен в кнопку. Если двигатель заработал, значит, кнопка неисправна.
Кнопка пуска двумя проводами соединяется с аккумулятором, а двумя другими — с двигателем
Видео: диагностика и замена кнопки шуруповёрта

Последовательность ремонта кнопки:

  1. Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
  2. Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
  3. Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.
    Причиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор
Осмотр и ремонт регулятора усилия

За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.

Ремонт регулятора усилия заключается в визуальном осмотре, очистке от грязи и смазке
Видео: ремонт трещотки
Разборка и ремонт редуктора

Основные элементы редуктора:

  • шестерни;
  • водила;
  • сателлиты.

Они изготовлены из металла и пластмассы. Кольцевая шестерня — это цилиндр с внутренними зубьями по всей окружности. По зубьям двигаются сателлиты.

Редуктор состоит из кольцевой шестерни с внутренними зубьями и двух ступеней шестерён-сателлитов

Первое водило имеет две шестерни с обоих концов. Первая солнечная — приводная шестерня двигателя. Она заходит между сателлитами первого водила. Вторая солнечная на противоположной стороне заходит между сателлитами второго водила. У двухступенчатого редуктора второе водило связано с валом, на который одевается патрон. У трёхступенчатого редуктора есть ещё один механизм. Все эти детали расположены внутри кольцевой шестерни.

Двигатель передаёт вращение сателлитам первой ступени через солнечную шестерню. Первое водило вращает вторую ступень сателлитов. Если есть третья ступень, то её вращает второе водило. Сателлиты всех ступеней вращаются внутри кольцевой шестерни. Последнее водило вращает вал патрона. С каждой передачей крутящего момента скорость падает.

Последовательность разборки редуктора:

  1. Снятие патрона.
  2. Раскручивание корпуса.
  3. Отсоединение редуктора от двигателя.
  4. Снятие пластины.
  5. Изъятие всех деталей из корпуса.
    При разборке редуктора все детали снимаются последовательно: сначала сателлиты первой ступени, а потом второй
  6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
  7. Коррекция диаметра пружины с использованием плоскогубцев с целью улучшения включения передачи.
  8. Разборка муфты за счёт снятия стопорного кольца, шайб, насыпного подшипника.
  9. Изъятие вала.

Все детали разбираемого редуктора раскладывайте по порядку, чтобы потом было легче собирать.

Детали лучше раскладывать в порядке снятия с редуктора, чтобы удобнее было собирать его обратно
  1. Если при работе шуруповёрта слышен скрежет или он дёргается, значит, редуктор имеет дефекты. Во время работы приходится производить боковое нажатие и сильно нагружать инструмент. Из-за этого искривляется вал редуктора и возникает заметное биение. В этом случае узел меняется в сборе.
  2. Если износилась опорная втулка и подшипник вала, то их можно заменить на аналогичные.
  3. Поломка штифта сателлита сопровождается запуском и моментальной остановкой двигателя. Замените водило или редуктор.
  4. Изнашивание зубцов шестерёнок также требует замены редуктора.

Часто ремонт редуктора сводится только к очистке и смазке. Не переборщите со смазкой, иначе прибор будет плохо работать.

Видео: разборка, сборка, очистка и смазка редуктора
Замена щёток

Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Они могут находиться внутри корпуса двигателя под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На износ щёток указывают следующие признаки:

  • двигатель работает рывками;
  • слышны несвойственные нормальной работе звуки;
  • искрение;
  • запах гари.
    При снятии и установке щёток нужно придерживать держатели, иначе под действием пружины они могут разлететься довольно далеко
Видео: замена щёток двигателя
Ремонт двигателя

В шуруповёрте используется двигатель постоянного тока в цилиндрическом корпусе с магнитами. Внутри находится якорь с обмотками и щётки. Для проверки двигателя отсоедините редуктор и провода, ведущие к кнопке, и замерьте сопротивление обмотки якоря мультиметром. Отсутствие показаний прибора говорит об обрыве, а очень низкое значение — о коротком замыкании. Сопротивление коллектора измеряется на валу и каждой пластине. Оно должно быть нулевым. Неисправности в якоре ведут к отключению при работе, потере мощности, искрению и задымлению.

Видео: тестирование обмотки якоря и пластин коллектора мультиметром

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она запрессована на валу, её снятие проходит с некоторыми трудностями. Купите специальный съёмник или воспользуйтесь подручными средствами. Не пытайтесь это сделать плоскогубцами или гвоздодёром — вы погнёте вал и испортите зубья шестерни.

  1. Возьмите кусок профиля или швеллера. Сделайте продольную канавку болгаркой.
  2. Вставьте вал в канавку перпендикулярно профилю и как бы подденьте шестерню.
  3. Положите профиль на две твёрдые поверхности так, чтобы двигатель свисал между ними.
  4. Возьмите гвоздь и молотком аккуратно постучите по краю вала. Шестерня легко сползёт.
  5. Оденьте шестерню на новый двигатель с помощью молотка и твёрдой поверхности.
Видео: снимаем шестерню с вала двигателя
Шуруповёрт трещит, но не крутит

При появлении треска в работе шуруповёрта сначала попробуйте поменять положение регулятора скоростей. Возможно, он недовключился. Если эта процедура не помогла, разберите инструмент.

  1. Если двигатель крутится, отсоедините патрон. Проверьте вращение вала редуктора и состояние шестерни двигателя.
  2. Если вал не вращается и шестерня целая, разберите редуктор. Проверьте состояние зубьев сателлитов и шестерёнок.
  3. Если двигатель не работает, проверьте щётки, обмотки и якорь.

Теперь вы знаете как разбирать, собирать и ремонтировать шуруповёрт своими руками.

Источник: tehznatok.com

Как отремонтировать шуруповёрт

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

  • наличие электродвигателя;
  • планетарный редуктор;
  • регулируемая функциональная кнопка «Пуск»;
  • реверсный переключатель;
  • регулятор усилий;
  • блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

  • поломка связана с электроникой устройства;
  • поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

  • изделие перестает реагировать на включение;
  • устройство перестало регулировать обороты;
  • произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

  • физическое искривление оси редукционного вала;
  • явный дефект рабочей поверхности шестерней;
  • выход из строя опорной втулки вала или оригинального подшипника;
  • поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Источник: instrument-blog.ru

Разборка и ремонт шуруповерта своими руками

У домашнего мастера и хозяина в доме есть множество полезных и удобных инструментов. Одним из них, несомненно, является шуруповерт. Его часто используют для сборки мебели, при различных работах в быту и на строительных объектах.

Это очень надежная техника, но и как любой инструмент он иногда ломается. В некоторых случаях его можно временно заменить низкоскоростной электродрелью, а само неисправное изделие отнести в сервисный центр. На это может уйти не только много времени, но и лишние средства.

Всегда есть вариант произвести ремонт шуруповерта бош своими руками.

Конструкция шуруповерта

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

Все шуруповерты имеют следующие узлы:

  • Электродвигатель.
  • Редуктор планетарный.
  • Блок питания.
  • Многофункциональная кнопка «Пуск».
  • Переключатель реверсный.
  • Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

Внутри корпуса расположен электронный регулятор, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Электрический двигатель представляет собой устройство в цилиндрическом корпусе. Питается электродвигатель от сети постоянного тока. Чаще всего в шуруповертах применяются коллекторные однофазные устройства непрерывного тока. Они просты в изготовлении и надежны.

Мотор состоит из:

  • Корпуса.
  • Магнитов.
  • Щеток.
  • Якоря.

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

Планетарные редукторы состоят из:

  • Кольцевой шестерни.
  • Солнечной шестерни.
  • Водилы.
  • Сателлитов.

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

  • Мультиметр.
  • Зажимы.
  • Запасные детали.
  • Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

  • Аккумулятор перестал вырабатывать энергию.
  • Сломалась кнопка «Пуск».
  • Перегорел якорь.
  • Слышны раздражающие скрипы и свист во время вращения патрона.
  • Зажимный патрон начинает стучать.
  • Не получается регулировать количество оборотов.
  • Не переключается режим реверсии.
  • После выключения инструмента двигатель продолжает вращение.
  • После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой. Отдельное внимание надо уделить качеству пайки.

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Читайте:  Как правильно проверить и определить сопротивление мультиметром

Случается, что после выключения кнопки, двигатель не перестает работать. Значит, проблема в сгоревшем электронном тормозе. Необходимо или заменить транзистор на похожий по характеристикам, или приобрести и установить новый выключатель.

Ремонт механических частей

Кроме электрических неисправностей, шуруповерты часто имеют механические повреждения.

Механический ремонт шуруповерта своими руками и диагностика вполне возможны в обычных бытовых условиях.

Иногда достаточно разобрать устройство, почистить от пыли и грязи, смазать трущиеся детали и инструмент будет продолжать радовать заботливого хозяина.

Бывает, что инструмент при холостых оборотах ведет себя в штатном режиме, а при нагрузке идет сбой или вал патрона просто прокручивается.

Часто появляются необычные звуки при включенном инструменте или трещетка. Это говорит про износ подшипников или втулок. Инструмент разбирается и эти детали осматриваются. Если втулка или подшипник имеют явно видимые дефекты, то они требуют замены.

Если при работе слышен непонятный скрежет или инструмент заклинивает, то сломался редуктор.

Виды неисправностей редуктора:

  • Повреждения подшипников или втулок.
  • У шестеренок стерлись зубья.
  • Искривление вала.
  • Штифт сателлита деформирован.

Если погнулся вал редуктора или сильно износились подшипники, то это вызывает биение патрона.

Читайте:  Патрон для дрели: как поменять, разобрать, открутить

В некоторых моделях инструмента могут использоваться подшипники вместо медных втулок.

Во время эксплуатации зубья муфт изнашиваются. Начинается проскальзывание и при некоторых режимах вращения не происходит затягивание. Тогда требуется замена муфт.

Неисправные элементы редуктора ремонту поддаются редко. Чаще всего вместо них ставят новые или редуктор полностью меняется.

Ремонт редуктора шуруповерта своими руками выполнить нетрудно. Необходимо терпение, аккуратность и тогда можно отремонтировать любое неисправное устройство.

Источник: ObInstrumentah.info

Ремонт зарядного блока шуруповерта самостоятельно

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт. Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь. В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале.

Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы. Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт. Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

  1. Взять в руки тестер или мультиметр
  2. Включить блок питания в розетку
  3. Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
  4. Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
  5. Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

  • Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
  • Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
  • Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Это интересно! Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

  1. Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
  2. Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
  3. Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
  4. Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею. Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность. Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

  • Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
  • Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
  • Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
  • Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
  • Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно! Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

  1. Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
  2. Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
  3. Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно! Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

РубрикаЭлектроинструмент

Источник: moiinstrumentu.ru


Шуруповерт хитачи ремонт своими руками

Мы постараемся ответить на вопрос: шуруповерт хитачи ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Одним из самых «ходовых» инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

  • кольцевой шестерни;
  • солнечной шестерни, которая закреплена на валу электродвигателя;
  • сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр. ). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).
  • инструмент не включается;
  • нет переключения реверсного режима;
  • отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил» закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит» – нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «0». Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Признаками неисправности механической части шуруповерта может быть следующее:

  • при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
  • сильная вибрация инструмента и бой зажимного патрона;
  • шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних» звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

  • искривление вала редуктора;
  • износ рабочей поверхности шестерней;
  • износ подшипника и/или опорной втулки вала редуктора;
  • излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

  • наличие электродвигателя;
  • планетарный редуктор;
  • регулируемая функциональная кнопка «Пуск»;
  • реверсный переключатель;
  • регулятор усилий;
  • блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:
  • поломка связана с электроникой устройства;
  • поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

  • изделие перестает реагировать на включение;
  • устройство перестало регулировать обороты;
  • произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

  • физическое искривление оси редукционного вала;
  • явный дефект рабочей поверхности шестерней;
  • выход из строя опорной втулки вала или оригинального подшипника;
  • поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Как любой другой инструмент, шуруповерт иногда требует ремонта. В таких ситуациях некоторые народные умельцы заменяют этот инструмент дрелью.

Но при этом стоит понимать, что выполнять вкручивание или выкручивание болтов и шуруповс помощью дрели достаточно неудобно и приходится делать со значительными силовыми усилиями.Поэтому, очень важно для домашнего мастера научится устранять неисправности шуруповерта своими руками.

Чтобы помочь домашним умельцам в этом вопросе, в этой статье мы расскажем об устройстве шуруповерта, какие неисправности могут возникать в работе этого инструмента, а также какими способами их можно устранить.

Прежде чем подходить к вопросу о неисправностях инструмента, в первую очередь, стоит знать, из каких конструктивных элементов он состоит.

Проиллюстрировать устройство шуруповерта можно с помощью следующего изображения.

Чтобы посмотреть , нажмите на картинку

Как видно из рисунка, инструмент состоит из следующих конструктивных элементов:

  • электрический двигатель;
  • редукторный механизм;
  • реверс и кнопка его переключения;
  • регулятор усилия представлен в виде трещотки;
  • патрон для закрепления бит и сверл;
  • пусковая кнопка;
  • регулятор оборотов, иначе говоря, скорости вращения рабочего вала.

Стоит также понимать, принципиальная схема устройства шуруповертов таких популярных торговых брендов, как Макита (Makita),Бош (Bosch),Хитачи (Hitachi),Aeg не имеет существенных различий.

Читайте здесь о выборе гайковерта.

Из этой статьи вы узнаете, что такое болгарка.

Для того чтобы качественно выполнить ремонт шуруповерта, необходимо заранее подготовить следующие материалы и инструменты:
  • мультиметр;
  • крестовая отвертка;
  • фен;
  • наждачная бумага;
  • б/у зубная щетка;
  • технический спирт;
  • смазка на литиевой основе.

Чтобы разобрать шуруповерт, следует выполнить ряд следующих последовательных операций:
  • отсоединить блок, в котором находится аккумулятор;
  • крестовой отверткой открутить все винты, которые соединяют две части корпуса инструмента;
  • извлекается электродвигатель, редуктор и все остальные конструктивные детали;
  • снимается кнопка переключения реверса;
  • демонтируется регулятор усилия;
  • редуктор отсоединяется от двигателя.

Схема разборки шуруповерта, для увеличения нажмите на картинку

Выполнив указанный порядок действий, с уверенностью можно говорить, что шуруповерт разобран.

Основные поломки шуруповерта, которые возможно починить своими руками, заключаются в следующих важных аспектах:
  1. Инструмент не включается.

Причинами этой неисправности могут являться следующие моменты:

  • поломался выключатель;
  • перегорел один из проводов электрической схемы;
  • вышел из строя аккумулятор;
  • износ графитовых щеток;
  • сгорание обмоток электродвигателя.

Из этой статье вы узнаете об электролобзике.

Чтобы удалить вышеописанные неисправности, необходимо выполнить следующие действия:

  • заменить выключатель;
  • найти обрыв в электрической цепи и нивелировать проблему;
  • приобрести новый аккумулятор;
  • заменить щетки коллектора электродвигателя;
  • перемотать обмотки двигателя.
  1. Перестал работать реверс.

Как правило, причинами поломки этого вида являются следующие факты:

  • подгорели контакты;
  • неисправность выключателя;

Когда отсутствует регулировка мощности вращения шуруповерта, то в этом случае могут быть следующие причины:

  • неисправность кнопки включения;
  • дефект в функционировании транзистора.

Для устранения неисправностей стоит выполнить следующие операции:

  • проверить контактную группу кнопки включения, почистить все соединения, а в отдельных случаях — заменить полностью этот узел;
  • если причиной неисправности является транзистор, то его необходимо заменить.
  1. Сбои в работе редуктора.

Причинами неисправности этого типа являются следующие моменты:

  • основной вал пришел в негодность;
  • рабочие поверхности и зубья шестеренок имеют значительный износ;
  • износился штифт крепления основной шестерни.

Как правило, в вышеописанных ситуациях, износившийся конструктивный элемент редуктора заменяют.

Таким образом, в этой статье мы указали все типичные неисправности шуруповертов, а также дали рекомендации относительно того, как правильно отремонтировать инструмент.

Надеемся, что информация, изложенная в статье, станет для вас практическим руководством при ремонте шуруповерта разных торговых брендов.

Из этого видео вы узнаете, как чинить и чистить шуруповерт:

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

  1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
  2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
  3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
  4. Редуктор.
  5. Регулятор усилия.
  6. Переключатель реверса.
  7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
  8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели. Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике. Рассмотрим основные виды неисправностей шуруповертов по электрической части.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

Одним из самых востребованных приспособлений домашних мастеров является шуруповерт. Однако данное приспособление иногда ломается, как и любое другое. Если это произошло, в некоторых случаях можно заменить данный инструмент электрической дрелью. Если работы с помощью электродрели выполнить нельзя, понадобится отнести шуруповерт в сервисный центр для того, чтобы специалисты произвели ремонт инструмента. Однако на это может уйти много времени и денежных средств. Поэтому можно использовать еще один вариант — выполнить ремонт шуруповерта своими руками.

Шуруповерты обычно используются для сборки мебели как в домашних условиях, так и на производстве.

Перед тем как производить ремонтные работы, понадобится ознакомиться с конструкцией данного приспособления. На рис. 1 можно увидеть данный инструмент в разобранном виде.

Элементы, которые нужны для того, чтобы сделать шуруповерт:

  • мультиметр;
  • зажимы;
  • наждачная бумага;
  • запасные элементы.

Рисунок 1. Устройство шуруповерта .

Основным элементом является кнопка пуска, которая выполняет несколько функций: включение цепочки питания электрического двигателя и регулятора оборотов. Если нажать кнопку до конца, цепочка питания двигателя замкнется контактами, в результате чего будет обеспечена максимальная мощность. Количество оборотов в данном случае тоже будет максимально возможным. В приспособлении установлен электронный регулятор, который состоит из ШИМ генератора. Данный элемент располагается на плате. Контакт, который размещается на кнопке, будет передвигаться вдоль платы в зависимости от надавливания на кнопку. От размещения элемента будет зависеть уровень регулируемого импульса на ключ. В качестве ключа используется полевой транзистор. Принцип действия будет следующим: чем сильнее мастер нажмет на кнопку, тем большим будет значение импульса на транзисторе и тем больше он будет открываться и увеличивать напряжение на электрическом двигателе.

Реверс вращения электродвигателя будет осуществляться за счет смены полярности на клеммах. Данный процесс осуществляется с помощью контактов, которые будут перекидываться мастером при помощи реверсной ручки.

Устройство зарядного устройства для аккумуляторного шуруповерта.

В шуруповертах в большинстве случаев устанавливаются однофазные коллекторные электродвигатели непрерывного тока. Они являются надежными, их просто изготавливать и обслуживать. Обыкновенный шуруповерт состоит из следующих элементов:

Редукторная конструкция будет преобразовывать высокие обороты вала электрического двигателя в низкие обороты вала патрона. В шуруповертах могут быть планетарные или классические редукторы. Последние используются достаточно редко. Планетарные приспособления состоят из таких элементов:

  • кольцевая шестерня;
  • солнечная шестерня;
  • сателлиты;
  • водило.

Солнечная шестерня работает за счет вала якоря, ее зубчики приводят в действие сателлиты, которые вращают водило.

Специальный регулятор используется для того, чтобы регулировать усилия, которые будут подаваться к шурупу. Чаще всего применяется 15 позиций регулировки.

Главными признаками неисправности в данном случае будут:

  • шуруповерт не включается;
  • невозможно переключить реверсный режим;
  • невозможно отрегулировать количество оборотов.

Схема устройства редуктора аккумуляторного шуруповерта.

Первым делом надо проверить аккумулятор шуруповерта. Если инструмент был поставлен на зарядку, но это не помогло, то понадобится подготовить мультиметр и попытаться с его помощью найти неисправность. Для начала нужно измерить величину напряжения на аккумуляторной батарейке. Данная величина должна приблизительно соответствовать той, которая указывается на корпусе. Если имеется заниженное напряжение, то надо будет выявить неисправный элемент: аккумулятор или устройство для зарядки. Для этого понадобится использовать мультиметр. Данное приспособление нужно включить в сеть, после чего измерить напряжение на холостом ходу на клеммах. Оно должно быть на несколько В больше, чем то, которое указывается на конструкции. Если напряжение отсутствует, то понадобится выполнить ремонт блока зарядки. Если нет знаний в области электроники, то рекомендуется приобрести новый.

Если неисправен аккумулятор, то понадобится разобрать блок, осмотреть все места скрепления проводов и проверить их качество. Если нет поврежденных соединений, нужно измерить напряжение на всех элементах мультиметром. Напряжение должно быть 0,9-1 В или более. Если имеется деталь с меньшим напряжением, то понадобится ее заменить. Емкость и тип элемента должны обязательно соответствовать установленным деталям.

Схема внутреннего устройство шуруповерта.

Если зарядное устройство и аккумуляторная батарейка исправны, но шуруповерт не работает, то следует разобрать данное приспособление. От клемм аккумулятора идет несколько проводов, нужно взять мультиметр и измерить напряжение на входе кнопки. Если напряжение присутствует, то нужно вынуть батарею, с помощью зажимов закоротить провода от батарейки. Устройство должно показать значение сопротивления, которое стремится к нулю. В таком случае элемент исправен, проблема заключается в щетках или других деталях. Если сопротивление иное, то кнопку нужно будет заменить. Чтобы выполнить ремонт кнопки, в некоторых случаях достаточно лишь почистить наждачной бумагой контакты на клеммах.

Таким же образом нужно будет проверить и реверсный элемент. Ремонт выполняется путем чистки контактов.

Если электродвигатель работает на высоких оборотах, при этом обороты отрегулировать не получается, то проблема может быть в кнопке или транзисторе, который используется для регулировки.

Устройство шестерен редуктора шуруповерта.

Если цепочки до двигателя исправны, но шуроповерт не работает, то проблема в щетках. Если данные элементы износились, понадобится их заменить.

Проблема может быть и непосредственно в двигателе. Чтобы проверить электрический двигатель, понадобится отключить провода, которые подключены к кнопке. Далее с помощью этого же инструмента нужно измерить значение сопротивления на контактах закрепления проводов. Если значение стремится к нулю, то обмотка оборвалась. В таком случае понадобится выполнить перемотку или установить новый электродвигатель.

Понадобится проверить состояние обмоток якоря, так как данный элемент возможно приобрести и поменять самому. Чтобы проверить якорь, надо будет измерить сопротивление на соседних пластинках коллектора, по всему периметру. Значение должно стремиться к нулю. Если в процессе проверки будут обнаружены пластинки с сопротивлением, которое отличается от нуля, то нужно будет выполнить ремонт якоря или произвести его замену.

Проблемы механической части можно определить следующим образом:

  1. В процессе работы шуруповерт издает посторонние звуки, которых раньше не было.
  2. Инструмент сильно вибрирует во время работы.
  3. Бой патрона для зажима.
  4. Инструмент включается, однако использовать его не получается из-за заклинивания.

Если в процессе работы приспособление издает посторонние звуки, то это значит, что износились втулки или подшипник. Чтобы это устранить, понадобится разобрать электрический двигатель, после чего проверить целостность подшипника и уровень износа втулки. Якорь должен свободно прокручиваться, не должно быть каких-либо трений или перекосов. Данные приспособления можно купить в строительном супермаркете и заменить самому.

К наиболее частым поломкам редукторной конструкции можно отнести следующие:

  • неисправность вала;
  • истирание рабочего основания шестерней;
  • излом штифта, на котором закрепляется сателлит.

Во всех случаях понадобится заменить неисправные элементы редуктора. Все вышеописанные действия нужно выполнять внимательно. Разборку шуруповерта нужно производить в четкой последовательности, иначе какие-либо из деталей могут быть утеряны.

Выполнить ремонт шуруповерта сможет любой желающий, понадобится лишь правильно определить неисправный элемент.

На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

Как устранить его основную часто встречающуюся болезнь — самоход?

Давайте подробнее рассмотрим в статье, ниже.

Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода.
Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю.
Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

Но есть второй вариант ремонта шуруповерта — это ремонт собственно самой кнопки. Почему я заговорил о таком развитии события как ремонт кнопки? Да потому, что когда я обратился в сервисные центр с просьбой продать мне кнопку, я получил ответ что они закончились и будут не раньше чем через неделю. А шуруповерт, как назло был очень нужен для работы не через неделю, а завтра. Поиски в других магазинах и прочих местах не увенчались успехом и я решил разобрать и попробовать сделать кнопку самостоятельно.

Для того чтобы разобрать корпус кнопки нужно снять нажимной механизм красного цвета, делать это нужно аккуратно чтобы не повредить основание на которое оно одето. Снимать лучше всего вращая вокруг оси и при этом немного тянуть на себя.


Теперь надо снять защитную крышку кнопки, для этого вам понадобится нож и плоская отвертка. Поддевая по очереди и выталкивая защелки, в тех местах, где указывают стрелочки на фото, снимаем крышку и нашему взору предстает отсек реверса, но сам механизм включения шуруповерта пока еще не доступен.

Теперь придется воспользоваться паяльником и отпаять два элемента друг от друга, как показано на рисунке. И теперь не спеша вытаскиваем элемент под номером 1, который находятся сверху, после чего можно спокойно снимать крышку закрывающую отсек включения шуруповерта.


Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.

Взглянув внутрь вы визуально видите, что контактные площадки стерты. Причина того что стираются контактные площадки, низкое качество металла. В результате того, что металлическая пыль находится в замкнутом пространстве, она оседает между контактами, в результате на диэлектрической поверхности образуется проводящая и по ней начинает проходить ток, в результате чего и возникает самопроизвольное вращение.

А раз понятна причина этого явления, то есть путь и решения этой проблемы.


Для того чтобы самоход прекратился нужно удалить металлическую пыль между контактами, ватой или если не получается поскоблить легко ножиком.

После такой не хитрой процедуры собираем кнопку в обратном порядке. Устанавливаем ее на место в корпус шуруповерта и собираем корпус. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую!

Сайт «Делаю сам — расскажу как сделать вам!»

Чтобы сделать свой участок красивым, необязательно покупать дорогие фигурки и статуэтки. Красивые поделки, сделанные своими руками украсят Ваш участок. В ход пойдут ненужные пластиковые бутылки, тазики и чашки, автомобильные шины, добавить красок и фантазии!

Посмотрите предложенные поделки, возможно и Вы захотите что-то сделать для себя.

В процессе довольно не длительной эксплуатации ( около 3-х месяцев) популярный инструмент (особенно у женщин) для мытья полов — швабра ПВА со складной ручкой начала давать «сбои», а затем совсем сломалась… Подробнее…

Такой змеевиковый водонагреватель дает горячую воду очень быстро. Змеевик сделан из оцинкованной трубы диаметром 1/2. Длина трубы — 8 м, диаметр змеевика — 170 мм, высота — 300 мм. Навить змеевик лучше всего на вкопанный в землю столб. Подробнее…

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Схема лампы в сборе от отвертки

Область техники, к которой относится изобретение

Область техники, к которой относится изобретение Настоящее изобретение относится к отвертке, имеющей узел схемы лампы, а более конкретно к узлу схемы лампы, которая проста в установке и может иметь положительный привод.

УРОВЕНЬ ТЕХНИКИ

Были раскрыты и появились на рынке различные отвертки со средствами подсветки. ИНЖИР. На фиг.1А показана отвертка с узлом цепи лампы согласно известному уровню техники.Эта конструкция отвертки включает полую ручку 10, определяющую приемную камеру 101, две лампочки 12, установленные с двух сторон в приемной камере 101 ручки 10 на передней стороне, две металлические пружины 13, соответственно установленные на лампах 12, два аккумуляторных элемента 14 соответственно. установленную на металлических пружинах 13 внутри приемной камеры 101, металлическую контактную пластину 16, установленную внутри приемной камеры 101 и имеющую приподнятую часть 160, две металлические полосы 15, соответственно соединенные между металлическими пружинами 13 и металлической контактной пластиной 16, и крышка 11 ввинчивается в приемную камеру 101 и останавливается на приподнятой части 160 металлической контактной пластины 16 напротив аккумуляторных элементов 14.Узел цепи лампы этой конструкции отвертки неудовлетворителен в работе. Одним из недостатков этой схемы сборки лампы является сложная процедура установки. Другой недостаток этой сборки схемы лампы состоит в том, что металлическая контактная пластина имеет тенденцию колебаться, что вызывает ошибку управления включением / выключением. Еще одним недостатком этой сборки схемы лампы является ее сложная рабочая процедура включения / выключения схемы путем поворота крышки вперед или назад. Кроме того, лампы потребляют много энергии и выделяют много тепла при включении.

РИС. На фиг.1В показана другая конструкция отвертки с узлом цепи лампы в соответствии с предшествующим уровнем техники. Эта конструкция отвертки содержит ручку 20, определяющую приемную камеру 21, грушу 22, установленную в приемной камере 21 на передней стороне, два аккумуляторных элемента 23, последовательно соединенные с лампой 22, кнопку 25, пружину 26, соединенную между кнопку 25 и отрицательную клемму заднего аккумуляторного элемента 23, а также металлическую пластину 24, соединенную между лампой 22 и кнопкой 25.Лампа 22 включается и выключается посредством управления кнопкой 25. Узел цепи лампы этой конструкции отвертки по-прежнему неудовлетворителен. По такой конструкции сложно позиционировать металлическую пластину и кнопку. Если узел цепи лампы не функционирует должным образом, трудно отсоединить узел цепи лампы для обслуживания. Кроме того, срок службы лампы невелик, так как она потребляет много энергии и выделяет много тепла во время работы.

РИС. 1С показана еще одна конструкция отвертки с узлом цепи лампы. Эта конструкция отвертки включает полую ручку 30, соединительный блок 31, прикрепленный к рукоятке 30 с передней стороны, грушу 32, установленную в соединительном блоке 31, аккумуляторную батарею 34, установленную в рукоятке 30 и расположенную в контакте с положительным клемма лампы 32, кнопка 36, установленная в отверстии на соединительном блоке 31 на передней стороне, и два проводника 35, соответственно подключенные между отрицательной клеммой лампы 32 и отрицательной клеммой аккумуляторного элемента 34 через кнопку 36 .Такая конструкция отвертки по-прежнему неудовлетворительна. Поскольку аккумуляторная батарея и проводники герметизированы внутри ручки и соединительного блока, процесс сборки отвертки усложняется. Кроме того, срок службы лампы невелик, так как она потребляет много энергии и выделяет много тепла во время работы.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение обеспечивает узел схемы лампы для отвертки, который устраняет вышеупомянутые недостатки.Одной из целей настоящего изобретения является создание узла схемы лампы для отвертки, который имеет простую конструкцию. Другой задачей настоящего изобретения является создание узла цепи лампы для отвертки, который легко установить. Еще одна цель настоящего изобретения состоит в том, чтобы предоставить блок схемы лампы для отвертки, которая может работать принудительно. Еще одна цель настоящего изобретения состоит в том, чтобы предоставить блок схемы лампы для отвертки, который потребляет меньше энергии и выделяет мало тепла во время своей работы.Еще одна цель настоящего изобретения состоит в том, чтобы обеспечить долговечную в использовании ламповую схему в сборе. В соответствии с одним аспектом настоящего изобретения узел схемы лампы установлен в полой ручке отвертки и частично выступает из отверстия торцевой крышки на одном конце ручки. Узел схемы лампы управляется таким образом, чтобы излучать свет. . Узел цепи лампы содержит держатель светодиода, имеющий два противоположных контакта, множество светодиодов, подключенных к контактам держателя светодиода, два аккумуляторных элемента, обратно соединенных с контактами держателя светодиода, и кнопочный переключатель, подключенный к батарее. ячейки на одном конце, противоположном держателю светодиода, и нажмите, чтобы включить / выключить светодиоды.В соответствии с другим аспектом настоящего изобретения кнопочный переключатель содержит фиксирующую пластину с прорезями, нажимную кнопку, частично выступающую за торцевую крышку и имеющую два направленных вниз металлических стержня, вставленных через фиксирующую пластину с прорезями, и две металлические пружины, соответственно установленные на металле. стержни кнопки и соответственно остановились у аккумуляторных элементов напротив крепления светодиода.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1А – вид в разрезе отвертки с лампой в сборе согласно известному уровню техники;

РИС.1В – вид в разрезе другой конструкции отвертки с узлом цепи лампы согласно известному уровню техники;

РИС. 1С – вид в разрезе еще одной конструкции отвертки с узлом цепи лампы согласно предшествующему уровню техники;

РИС. 2 представляет собой покомпонентное изображение отвертки с узлом цепи лампы согласно настоящему изобретению;

РИС. 2А – вид в разрезе в увеличенном масштабе по линии А-А на фиг. 2;

РИС. 3 – вертикальный вид отвертки, показанной на фиг.2;

РИС. 4А – вид в разрезе настоящего изобретения, показывающий включенные светодиоды; и

ФИГ. 4B аналогичен фиг. 4A, но с выключенными светодиодами.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Со ссылкой на фиг. 2 и 3 показана отвертка, состоящая из ручки 40, лезвия 43, узла 5 цепи лампы и винтовой крышки 45. Лезвие 43 прикреплено к одному концу, а именно к переднему концу ручки 40. Ручка 40 содержит продольную приемную камеру 41, два продольных отверстия 42 для лампы, проходящие от приемной камеры 41 до переднего конца, и внешнюю резьбу 44 на заднем конце.Узел 5 схемы лампы установлен в приемной камере 41 ручки 40. Винтовой колпачок 45 навинчен на внешнюю резьбу 44 ручки 40. Узел 5 схемы лампы состоит из держателя 52 светодиодов, двух светодиодов (светоизлучающих диодов). ) 53, подключенный к держателю 52 светодиода, два аккумуляторных элемента 51, обратно соединенные с соответствующими контактами на держателе 52 светодиода, и кнопочный переключатель 50. Кнопочный переключатель 50 содержит фиксирующую пластину 503 с прорезями, а кнопка 501 частично выступает наружу. центрального сквозного отверстия 450 винтовой крышки 45 и имеющего два направленных вниз металлических стержня 502, вставленных через установочную пластину 503 с прорезями, и две металлические пружины 504, соответственно установленные на металлических стержнях 502 кнопки 501 и соответственно остановленные на элементах батареи 51 против держателя светодиода 52.Крепление 52 светодиода, аккумуляторные элементы 51 и кнопочный переключатель 50 образуют петлю. Посредством нажатия кнопочного переключателя 50 светодиоды 53 включаются / выключаются.

Процедура установки узла 5 схемы лампы описана ниже со ссылкой на фиг. 2 и 4А. Держатель 52 светодиодов установлен внутри приемной камеры 41, позволяя соответственно вставлять светодиоды 53 в отверстия 42 для лампы. Батарейные элементы 51 устанавливаются в приемной камере 41 в обратном порядке и соединяются с держателем 52 светодиодов.Кнопочный переключатель 50 установлен в приемной камере 41, позволяя металлическим пружинам 504 останавливаться, соответственно, на положительной и отрицательной клеммах аккумуляторных элементов 51. Винтовая крышка 45 навинчивается на внешнюю резьбу 44 ручки 40, позволяя кнопке 501 выступать из центра сквозного отверстия 450 винтовой крышки 45.

Когда отвертка используется для поворота болта или гайки в темном месте, нажимной кнопочный переключатель 50 нажимается, чтобы включить Светодиоды 53 (см. РИС.4А). После использования нажимной кнопочный переключатель 50 снова нажимают, чтобы выключить светодиоды 53 (см. Фиг. 4B).

Приведенное выше раскрытие и описание изобретения являются его иллюстративными и пояснительными. Различные изменения в деталях проиллюстрированной конструкции могут быть внесены в объем прилагаемой формулы изобретения без отклонения от истинного духа изобретения. Настоящее изобретение должно ограничиваться только следующей формулой изобретения и ее юридическими эквивалентами.

Самодельная электрическая отвертка, напечатанная на 3D-принтере DC

Схема переключателя PIR с задержкой

Еще один базовый учебник.Схема и конструкция очень просты. У нас есть литий-ионный аккумулятор, который подойдет для всего. У нас также есть зарядный модуль для этой батареи. В проекте используется двигатель постоянного тока с коробкой передач с высоким крутящим моментом, поэтому он очень мощный. Для управления вращением используется H-образный мост, поэтому направление можно контролировать.


ЧАСТЬ 1 – Схема

Сначала давайте посмотрим на схему. Как видите, мы начинаем с модуля TP4056, подключенного к батарее.От батареи, которая имеет только 3,7-4,2 В, нам нужно более высокое напряжение, чтобы иметь более высокую скорость двигателя постоянного тока. Мы устанавливаем повышающий преобразователь на выход 12 В. Он подключен к мосту H на базе микросхемы MX1508. 12V также подключается к кнопкам. На выходе подключаем двигатель постоянного тока.



ЧАСТЬ 2 – 3D печатный корпус

Хорошо, корпус состоит из 2 частей и напечатан с использованием материала PLA, сопла 0,4 мм, высоты слоя 0,3 мм и заполнения 20%.В корпусе есть место для аккумулятора и всех компонентов. Убедитесь, что вы используете те же компоненты, что и я, иначе они не поместятся в этом трехмерном корпусе.



Загрузите файлы STL здесь:

Соедините аккумулятор и зарядное устройство32>

Сначала делаем основные соединения. Аккумулятор для зарядных модулей, H-образный мост и двигатель. Тогда самое время установить все внутри корпуса. Также добавьте кнопки в верхнюю часть корпуса.


Поместите все внутрь32>

Добавляем подшипник на вал мотора, добавляем опору для сверла и устанавливаем мотор внутрь.Мы также устанавливаем аккумулятор, укорачиваем кабели и приклеиваем модули на место горячим клеем. Убедитесь, что кнопка работает.


Некоторые подробности32>

Некоторые крупным планом смотрят, как все внутри. Убедитесь, что у вас хорошие соединения и в схеме. Также проверьте, работает ли модуль зарядки с любым USB-разъемом и 5 В. Закройте корпус маленькими винтами диаметром 3 мм. И это все.




Помогите мне, поделившись этим постом

Отвертки изолированные

Отвертка, пожалуй, самый распространенный инструмент для электромонтажных работ.Стандартные отвертки работают отлично во многих случаях, но у них есть один большой недостаток для электромонтажных работ: по крайней мере, половина инструмента представляет собой голый металлический стержень, который является очень хорошим проводником электричества. Если какой-либо оголенный металл инструмента контактирует с током под напряжением, весь вал становится под напряжением. А если вал касается металлической коробки, другой электрической части или вашего пальца, могут произойти неприятности. Вот почему электрики используют изолированные отвертки для определенных работ, и домовладельцам рекомендуется последовать профессиональному примеру.

Что такое изолированная отвертка?

Изолированная отвертка – это специально разработанный инструмент, стержень и ручки которого имеют прочную непроводящую пластиковую оболочку. Виден только наконечник изолированной отвертки. Изоляция защищает пользователя от возможности прикоснуться к токоведущим частям цепи и заземленным стенкам коробки или другого оборудования. Имея защитное покрытие вала отвертки непроводящим материалом, можно безопасно удерживать вал отвертки для равновесия.Помимо повышения личной безопасности, изолированные отвертки также могут предотвратить повреждение хрупких электронных компонентов, которые могут быть повреждены в результате короткого замыкания.

Больше, чем пластиковое покрытие

Многие стандартные отвертки имеют ручки из непроводящего материала, но это не является надежной гарантией того, что ручка должным образом изолирована. В идеале отвертка с настоящей изоляцией должна быть не только вывернута наизнанку для обеспечения электробезопасности, но и иметь номинальное напряжение, определяющее количество электричества, которому она может противостоять.Отвертка профессионального уровня обычно рассчитана на 1000 вольт. Для бытовых электрических систем этого достаточно.

Конечно, эти инструменты сделаны из стали, поэтому для выполнения своей работы непроводящее покрытие должно быть целым. Поэтому важно проверять отвертки на предмет повреждений перед каждым использованием. Это не та отвертка, к которой можно дотянуться, когда вам понадобится самодельная монтировка, скребок для пола или молоток. Сохраните свои дешевые инструменты импорта для этой уродливой работы.

Почему бы не использовать электрическую ленту?

Обмотка металлического стержня инструмента изолентой может обеспечить небольшую степень безопасности, но не обеспечивает защиту по-настоящему изолированного инструмента.Во-первых, изоляционный материал должен иметь одинаковую толщину для обеспечения реальной защиты. Обматывать инструмент лентой совсем не обязательно.

Во-вторых, невозможно определить, насколько надежна изоляционная лента. Количество напряжения, которое может выдержать ваша упаковка, – неизвестная переменная. И в-третьих, изолента не имеет прочного соединения и легко повреждается. Если вы проворачиваете инструмент, и он соскальзывает и встречается с острым краем металлической коробки, вы можете легко сломать самодельную изоляцию и добраться прямо до голого металла.

Итог: если вам нужен изолированный инструмент, нет подходящей замены тому, который предназначен для этой цели.

Бесконтактная электрическая ручка Отвертка Тестер точки разрыва для тестера жидкокристаллических цепей Ручка для проверки точки разрыва 3,5 мм со светодиодной подсветкой AC12-220V Цифровой тестер напряжения uxcell

Бесконтактная электрическая ручка Отвертка Ручка для проверки точки разрыва детектора тестера ЖК-цепей Разъем 3,5 мм со светодиодной лампой для ночного видения AC12-220V 2pcs uxcell Digital Voltage Tester

Где Хо на Рождество говорит каламбур.Купить CRC Мужская стильная мужская обувь с круглым носком на шнуровке, черная кожа, сальса, танго, бальные, современные, латинские, джазовые, румба, профессиональные танцевальные туфли и другие балетки и танцы в. Пожалуйста, избегайте сбоев и тяжелых предметов; 4. Название отдела: Дети Тип предмета: Комбинезон. Купите Mfasica Mens Brushed Plaid Warm Winter Casual Leisure Business Shirt Tops и другие повседневные рубашки на пуговицах на. ღ Фаскинаторы – лучший аксессуар для женских головных уборов. Изображение: Все товары фотографируются индивидуально. Harley-Davidson Softail Slim FLS, Купить ручной отпариватель для одежды – Портативный отпариватель для одежды Ручной отпариватель для одежды – Отпариватель для одежды Power Fabric – Маленькие ручные отпариватели для дома – Компактный и маленький отпариватель – 140 мл Мини-отпариватель с быстрым нагревом: отпариватели для одежды – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА о подходящих покупках.Светодиод высокой мощности: цветовая температура: 3000 К. Yorkie Candy Cane Праздничные рождественские алюминиевые металлические стены или дверные подвесные принты Доставка из нашего магазина в Мобильном. Зубцы фиксируются на месте с помощью простого поворота и легко складываются для компактного хранения, несовместимы с браслетами Pandora и другими бусинами. Американский средний = китайский большой: длина: 52. удобно надевать или снимать. Купите современную мужскую классическую рубашку с твердым воротником и другие классические рубашки от Nick Graham Everywhere в нашем широком ассортименте с бесплатной доставкой и бесплатным возвратом. Кукла будет поставляться с одеждой.Если вы путешествуете и планируете купить подарки или одежду, это идеальный вариант, чтобы получить все дома. 0 Майка и другие Майки на. и мы работаем на страсти и вдохновении, США 3X-Large = Китай 5X-Large: Длина: 42, Ткань: 100% полиэстер микрофибра, Купите 55-каратный кулон из мистического кварца из стерлингового серебра, подвески, ободок, овальный винтажный стиль, исцеляющие чакру ожерелья ручной работы и другие подвески в. Браслет DiamondJewelryNY с двойной петлей и символом St. Все, что мы продаем, является 100% оригинальным оборудованием, поставляемым оригинальным производителем. Это обеспечивает максимальный поток охлаждающей жидкости.но не отвалится при установке во время использования. e: Сделайте отличный подарок покрывалом. Он устойчив к коррозии и отличается высокой прочностью.

Бесконтактная электрическая ручка, отвертка, ЖК-тестер, детектор, тестовая ручка, слот 3,5 мм со светодиодной подсветкой для ночного видения, AC12-220V, 2 шт.

Комплект анализатора компонентов DCA75 и LCR45 Peak Atlas Atpk3 с аккумулятором в футляре. Токоизмерительные клещи Milwaukee 2236-20 для систем отопления, вентиляции и кондиционирования воздуха и холодильного оборудования. Измеритель ЭДС KKmoon Измеритель ЭДС Ручной мини-цифровой ЖК-дисплей Измеритель ЭДС Детектор электромагнитного поля Измеритель Дозиметр Счетчик, Цифровой измеритель сопротивления изоляции Holdpeak HP-6688F, Измеритель Мегомметр, Автоматическое определение диапазона напряжения Удержание данных Подсветка Измеритель изоляции, черный и желтый Sperry Instruments DSA540A 6 Функциональный цифровой Токоизмерительные клещи Snap-Around для считывания показаний переменного / постоянного тока на панели и на розетке Включает футляр для переноски 400А измеритель переменного / постоянного напряжения с зажимом, манометр дифференциального давления / регистратор данных Extech SDL720, версия на английском языке 6 ГГц N2061SA UV RF ANT SWR Antenna Analyzer Meter Tester 1 .1 МГц-1,3 ГГц + калибровка SMA-J 3,5 мм. 1000V 20A Измерительный зонд / вывод мультиметра с иглой для цифрового мультиметра Fluke. Электронный тестер нагрузки MakerHawk USB-тестер нагрузки 150 Вт 200 В 20 А Регулируемый резистор постоянного тока Модуль тестера емкости аккумулятора Интеллектуальный тестер сопротивления разряда. 50 см, 19 дюймов, двухсторонние зажимы для крокодилов, кабель, зажимы для крокодилов, тестовый провод, 10 шт. / Компл., E-Outstanding, 5 комплектов, Advanced GQ EMF-360 V2, многополюсный, 3-в-1, электромагнитный ЭМП, EF RF-метр, призрак, умный счетчик, сотовый телефон, башня WiFi Микроволновая шпионская камера k Детектор сигналов до 7 ГГц.

Новая аккумуляторная отвертка Skil с датчиком цепи Tech

Если вы покупаете что-либо по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Skil выпустил новую аккумуляторную отвертку с технологией Chervon «Датчик цепи».

Мы уже видели это раньше в аккумуляторной отвертке Hammerhead. Это похоже на очень похожий инструмент, но с некоторыми косметическими отличиями, и он, возможно, был дополнительно оптимизирован.(Червон приобрел бренд Skil в 2016 году.)

Новый аккумуляторный шуруповерт Skil имеет встроенный литий-ионный аккумулятор на 4 В макс. И заряжается через кабель micro USB. Он поставляется с USB-кабелем, но без зарядного устройства, которое, по мнению Skil, у большинства людей уже есть дома в наши дни.

Его шестигранный держатель бит 1/4 дюйма предназначен для установки стандартных битов диаметром 1 дюйм, а двойная светодиодная подсветка гарантирует, что вы никогда не будете работать в темноте. Диск направления пальца позволяет вращать вперед и назад, а блокировка шпинделя в центре позволяет использовать его вручную.

Нет упоминания о номинальном крутящем моменте, но у него такая же скорость двигателя 230 об / мин, что и у отвертки Hammerhead.

Наконец, имеется встроенный бесконтактный датчик напряжения, который подает визуальные и звуковые сигналы при обнаружении переменного тока под напряжением.

Skil говорит водителю: дает вам возможность затягивать петли шкафа, заменять крышки розеток, устанавливать полки, собирать прочную мебель и т. Д.

Цена: 25 долларов

Купить сейчас (через Amazon)
См. Также (версия Hammerhead через Amazon)

Первые мысли

Когда Chervon выпустил отвертку Hammerhead для беспроводного датчика цепи, мои местные магазины Lowes, похоже, не переместили много.Идея казалась разумной, да и сам инструмент хорош. Но бренд Hammerhead был новым и незнакомым. Думаю, с новой версией Skil им повезет больше.

Мой самый большой вопрос заключается в том, сохранится ли цена на уровне 25 долларов или упадет до 20 долларов, когда сезон отпусков будет в самом разгаре.

Одним из потенциальных плюсов является то, что отвертка с головкой Hammerhead давно не используется, и поэтому я ожидаю, что отвертка Skil будет хорошо подготовлена ​​и усовершенствована.

Попробуйте Wiha «PlusMinus» – идеальную отвертку для автоматических выключателей и клемм

Специальная отвертка, которая не является ни шлицевой, ни крестообразной, но сочетает в себе лучшее из них обоих. И мы, SOS electronic, считаем, что это действительно большой ПЛЮС.

Вы наверняка уже знакомы с винтами, головка которых позволяет использовать шлицевую, а также крестовую отвертку. Это очень удобно, так как вы, вероятно, никогда не окажетесь в ситуации, когда у вас не будет в руках подходящей отвертки для данного винта.

Но знаете ли вы, что есть специальная и наиболее подходящая отвертка для таких винтов, так называемая SL / PZ (или SL / PH), также называемая «PlusMinus» ? Это отвертка с таким типом лезвия:

Практика

SOS electronic доказывает, что такая «гибридная» отвертка имеет наивысшее сопротивление соскальзыванию уже при минимальном давлении на винт. Это особенно полезно при работе с устройствами на DIN-рейке, так как нам не нужно нажимать на винт (и, следовательно, на DIN-рейку, более старый пластик или пластиковый корпус), прикладывая чрезмерно чрезмерное усилие.

Непосредственно в нашем предложении вы найдете 6 типов отверток с лезвием «PlusMinus» от Wiha:

  • SoftFinish electric SlimFix SL / PZ1 – изолированная отвертка, VDE 1000V
  • SoftFinish electric SlimFix SL / PZ2 – изолированная отвертка, VDE 1000V
  • Bit Stubby 41230 – сверхкороткая стрелка для системы сменных электрических бит Wiha SlimFix серии, в комплекте с тремя битами – SL3.5, Ph3 и SL / PZ2. Идеальный помощник даже для очень маленьких помещений, VDE 1000V
  • 3 версии Wiha SpeedE – все три доступных набора также содержат биты SL / PZ1 и SL / PZ2

Wiha также предлагает другие версии отверток SL / PZ и SL / PH, как автономные, так и в виде сменных бит.В случае заинтересованности мы можем поставить вам любую продукцию Wiha в короткие сроки и на выгодных условиях.

Если вас интересуют другие продукты WIHA или вам нужна дополнительная информация, мы будем рады проконсультировать вас по адресу [email protected]

Tenth Doctor’s Sonic Screwdriver руководство пользователя

Звуковая отвертка имеет четыре режима работы. Пользователь может переключаться между режимами коротким нажатием на кнопку ползунка:

Режим тренировки, короткое нажатие -> режим управления, короткое нажатие -> тихий режим управления, короткое нажатие -> режим FX, короткое нажатие -> снова вернуться в режим тренировки и т. Д.

Практический режим

Перед входом в любой другой рабочий режим пользователь должен научиться правильно выполнять жесты движения. В режиме практики каждый раз, когда выполняется жест, Соник будет говорить, какой жест, по его мнению, был выполнен. Если Sonic неверно интерпретирует жест, удерживайте устройство неподвижно в течение нескольких секунд, затем повторите жест, стараясь использовать короткие, точные, положительные движения.

Режим управления

Каждый раз, когда жест выполняется правильно, Sonic будет посылать инфракрасный (ИК) код дистанционного управления, который запрограммирован на этот жест, и будет издавать стандартный звуковой сигнал.Если для этого жеста не был запрограммирован ИК-код, Sonic скажет «не назначен».

Расширение Sonic не влияет на его работу дистанционного управления, и Sonic можно использовать в любом состоянии расширения.

Тихий режим управления

Каждый раз, когда жест выполняется правильно, Sonic отправляет ИК-код, запрограммированный на этот жест, делает тихий щелчок, и наконечник будет мигать. Если для этого жеста не был запрограммирован ИК-код, подсказка Sonic будет мигать, но останется беззвучной.

Нажатие кнопки с тремя короткими нажатиями, когда Sonic находится в режиме управления или тихом режиме управления, будет переключаться между тремя банками памяти, A, B и C, чтобы обеспечить доступ к кодам, хранящимся в жестах в каждом банке памяти. В каждом банке памяти хранится до 13 кодов. Таким образом, Sonic может хранить в общей сложности до 39 кодов.

Расширение Sonic не влияет на его работу дистанционного управления, и Sonic можно использовать в любом состоянии расширения.

Режим FX

В режиме FX Sonic не потребляет энергию, пока не будет нажата кнопка.Длительное нажатие кнопки заставляет Соник гудеть и загорается кончик, пока кнопка нажата. Нажатие кнопки и выполнение жестов не отправляет никаких ИК-кодов.

Двойное нажатие, при котором второе нажатие удерживается, позволяет пользователю получить доступ к ряду различных звуков Sonic.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
