Зарядное для шуруповерта схема

Обычный шуруповерт может иметь аккумуляторы различного типа, все они отличаются по характеристикам. Соответственно и зарядки к ним нужны разные — для свинцовых, литиевых, никелевых аккумуляторов и других. Перед тем как собирать или чинить зарядное устройство, необходимо обязательно определиться с его типом, условиями использования. Это важно, так как некоторые шуруповерты нельзя использовать при низких температурах, другие не выдерживают длительной эксплуатации. Вопрос, как сделать зарядное устройство для шуруповерта своими руками, стоит не так часто. Сегодня в продаже можно найти разнообразные варианты зарядок, предназначенных как для конкретных моделей, так и универсальных. Но при работе на даче или строительной площадке, когда ближайший магазин далеко, а инструмент нужен сейчас, может потребоваться собрать самому зарядное устройство. Схема сборки несложная и ниже мы выложим несколько вариантов.

Зарядное устройство для шуруповёрта на микроконтроллере

Схема собранна для корректной зарядки аккумуляторов шуруповёрта, вся схема умещается в штатный корпус, имеется световая и звуковая сигнализация, начала и окончания заряда, схема собрана на основе PIC12F629.

После включения включаются и гаснут оба светодиода, при этом звучит сигнал, (тест индикации и звука). Затем начинает мигать красный светодиод, когда светодиод горит идёт зарядка, когда погашен контроль напряжения на аккумуляторе.

После достижения напряжения полного заряда на аккумуляторе,перестает мигать красный светодиод и включается зелёный, при этом звучит сигнал, сообщающий о том что зарядка окончена. Уровень напряжения полного заряда устанавливаетя переменным резистором.

Напряжение, которое должно быть на полностью зараженном аккумуляторе, устанавливается переменным резистором. Входное напряжение = напряжение которое должно быть на полностью зараженном аккумуляторе +1 вольт. Транзистор любой полевой с P-каналом, подходящий по току.

Что необходимо сделать для зарядки 14 в аккумуляторов? Подать на вход 15-16 вольт, и установить переменным резистором порог срабатывания отключения зарядки при 14,4 вольт.

Зарядка происходит импульсами, импульсы зарядки индицируются светодиодом «заряд», в промежутках между импульсами происходит контроль напряжения на аккумуляторе, по достижение нужного напряжение подаётся звуковой сигнал, и начинает мигать светодиод «заряд окончен».

Зарядное устройство для дрели-шуруповерта

Схема выдает напряжение 18 вольт. Если заряжать аккумуляторы на 14.4 вольт, нужно будет подобрать резистором зарядный ток.

Схема импульсного разрядно-зарядного устройства Ni-Cd аккумуляторов для шуруповёрта

Зарядное устройство представляет собой трансформаторный, не стабилизированный источник питания, ограничение тока заряда осуществляется за счет насыщения трансформатора. Напряжение на выходе трансформатора примерно 14V.

Очень простое ЗУ для шуруповерта

А это вариант схемы простейшего зарядного устройства для шуруповерта, когда не хочется усложнять конструкцию лишними радиоэлементами. Те, кто хоть немного разбираются соберут данную схему очень быстро. По крайней мере данное зарядное устройство более простое и удобное в отличии от штатных. Естественно, что речь идет о дешевых моделях. В этой схеме регулировка зарядного тока АКБ производится резистором R10.

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ШУРУПОВЁРТА

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ШУРУПОВЁРТА

Недавно приобрёл недорогой китайский шуруповёрт и в процессе эксплуатации почти сразу заметил слабое звено: зарядное устройство. И не удивительно, ведь трансформатор с простым выпрямителем, что стоял внутри, при повышенном напряжении в сети 220 В заметно грелся, а при пониженном зарядка шла очень медленно. Пришлось потратить один вечер и заменить штатное зарядное устройство от шуруповёрта на самодельное новое, с использованием составного транзистора КТ829.

Схема не оригинальна и была уже повторена многими людьми. Работает устройство так: зарядный ток через аккумулятор, в зависимости от напряжения на нём, регулируется транзистором КТ361, коллекторным напряжением которого управляется индикатор заряда, и который управляет составным транзистором. По мере зарядки, ток заряда уменьшается и светодиод постепенно гаснет.

Резистор на 1 Ом ограничивает максимальный зарядный ток. Момент полного заряда батареи и уменьшение зарядного тока до нуля, определяет необходимое напряжение на ней. Надо устанавливать порог заряда немногим больше чем тот, при котором обеспечивается зарядка до максимума ёмкости. Этот порог устанавливается переменным резистором и впоследствии он заменяется на постоянный, аналогичного сопротивления. Трансформатор ТП-20-14 был использован от маленького чёрно-белого телевизора "электроника-409" с напряжением вторички 9 В и током 1 А.


Готовое зарядное устройство для шуруповёрта помещают в любой подходящий по габаритам пластмассовый корпус. От нового улучшенного устройства, шуруповёрт стал заряжаться быстро и надёжно, работа в течении года не выявила никаких сбоев и недостатков. А если вам требуется схема серьёзного промышленного зарядного устройства для шуруповёрта, смотрите рисунок ниже:



Материал предоставил: ZU77

     ФОРУМ по зарядным устройствам.

   Схемы зарядных устройств

Зарядное устройство для шуруповерта можно сделать своими руками

Шуруповерт есть в каждом доме, где выполняются элементарный ремонт. Любому электроприбору требуется стационарное электричество или блок питания. Поскольку наиболее популярными являются аккумуляторные шуруповерты — требуется еще и зарядник.

Он идет в комплекте с дрелью, и как любой электроприбор может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Виды зарядников

Аналоговые со встроенным блоком питания

Их популярность обусловлена низкой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос. Задача простого зарядника — получить постоянное напряжение с достаточной для зарядки аккумулятора токовой нагрузкой.

Важно! Для начала заряда, напряжение на выходе блока питания должно быть выше номинального значения аккумулятора.

Работает такая зарядка по принципу обычного стабилизатора. Для примера рассмотрим схему зарядника для аккумулятора на 9-11 вольт. Тип батарей не имеет значения.

Такой блок питания (он же зарядник) можно собрать своими руками. Спаять схему можно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, достаточно медного радиатора площадью 20 см².

Обратите внимание

Стабилизаторы такого типа работают по компенсационному принципу — лишняя энергия отводится в виде тепла.

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства.

Далее переменный ток выпрямляется при помощи диодного моста VD1. Обычно производители (особенно китайские) используют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредно для нормального функционирования схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском слэнге — «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматика на подобных устройствах не предусмотрена, время зарядки аккумулятора определяет пользователь. Для контроля заряда собрана несложная схема на транзисторе (VT1) и диоде (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) гаснет.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники и попроще. Немудрено, что процент выхода из строя довольно высок.

У владельца появляется перспектива остаться с относительно новым неработоспособным шуруповертом. По приложенной схеме вы сможете собрать зарядное устройство для шуруповерта своими руками, которое прослужит дольше фабричного.

Меняя трансформатор и стабилизатор, вы сможете подобрать необходимое значение для вашего аккумулятора.

Аналоговые с внешним блоком питания

Сама по себе схема зарядного устройства примитивна, насколько это возможно. В комплект входит сетевой блок питания, и собственно зарядник, в корпусе фиксаторе модуля аккумуляторных батарей.

Блок питания рассматривать нет смысла, его схема стандартная – трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. На выходе, как правило, 18 вольт, для классических 14 вольтовых аккумуляторных батарей.

Плата управления зарядом занимает площадь спичечного коробка:

Как правило, никакого теплоотвода на таких сборках нет, разве что нагрузочный резистор большой мощности. Поэтому подобные устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать в руках паяльник:

  • Первое условие – наличие источника питания. Если «родной» блок исправен, достаточно собрать несложную схему управления. В случае выхода из строя всего комплекта – можно использовать блок питания для ноутбука. На выходе требуемые 18 вольт. Мощности такого источника хватит за глаза для любого комплекта аккумуляторов
  • Второе условие – элементарные навыки сборки электросхем. Детали самые доступные, можно выпаять из старой бытовой техники, или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт. Схема управления на транзисторе KT817, усиление обеспечивает мощный транзистор КТ818. Его необходимо снабдить радиатором. В зависимости от тока заряда, не нем может рассеиваться до 10 Вт, поэтому потребуется радиатор площадью 30-40 см².

Именно экономия «на спичках» делает китайские зарядники такими ненадежными. Подстроечник 1 КОм необходим для точной установки тока заряда. Резистор 4,7 Ом, стоящий на выходе цепи, также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Об окончании заряда оповестит светодиодный индикатор, он погаснет.

Собранную схему легко разместить в корпус штатной зарядки. Радиатор транзистора выносить не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука, по прежнему используется по назначению.

Важно! Общий недостаток аналоговых зарядных устройств – долгий процесс заряда.

Для бытового шуруповерта это не страшно. Оставил заряжаться на ночь перед началом работ – на сборку шкафа хватит. Среднее время заряда китайской аккумуляторной дрели – 3-5 часов.

Импульсные

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена. Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа.

Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Обратите внимание

Как видите, оживить аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как сделать такой блок питания смотрите в этом видео

Тут можете скачать печатную плату в формате lay

Так выглядит схема переделки зарядного устройства.

About sposport

View all posts by sposport

Зарядное устройство для дрели шуруповерта

Ни один ремонт не обходится без дрели. Этот электрический прибор питается от сети или батареи. Если для работ выбрана аккумуляторная дрель, для нее понадобится еще и зарядное устройство. Его продают в комплекте с устройством. Однако и такой элемент рано или поздно выходит из строя. Чтобы не случилось досадного обстоятельства, следует изучить конструкционные возможности и описание зарядок. Особенно стоит познакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет узнать, как правильно его отремонтировать.

Виды зарядных устройств

Существует множество разновидностей приборов для зарядки аккумуляторных дрелей. Они отличаются ценой, принципом работы и особенностями ремонта. Каждый из видов шуруповертов следует рассмотреть подробнее.

Аналоговые устройства со встроенным блоком питания

Такие приборы довольно популярны благодаря невысокой стоимости. Если дрель не будет использована в профессиональных целях, не стоит делать упор на продолжительность работы. Главное условие, которому должен отвечать самый простой зарядник – он должен обеспечивать достаточную токовую нагрузку для зарядки батареи шуруповерта.

Важно! Для начала заряда необходимо, чтобы напряжение на выходе блок питания оказалось выше, чем номинальный показатель батареи прибора.

Работа аналогового устройства с блоком питания осуществляется довольно просто. Такой зарядник эксплуатируется, как стабилизатор. Для примера необходимо рассмотреть схему зарядного устройства для батареи от 9 до 11 В. Не имеет значения, батарея какого типа используется. Аккумуляторные дрели-шуруповерты довольно распространены среди домашних мастеров, поэтому знание особенностей их ремонта пригодится каждому.

Такой блок питания многие домашние мастера собирают своими руками. Спаивание схемы можно провести только на универсальной плате. Чтобы обеспечить рассеивание тепла, микросхемы стабилизатора, необходимо найти радиатор из меди 20 кв. см площади.

Внимание! Стабилизаторы эксплуатируются по компенсационному принципу. Лишнюю энергию можно отвести в виде тепла.

Благодаря выходному трансформатору понижается переменное напряжение с 220 В до 20 В. Рассчитать, какой будет мощность трансформатора, можно по току напряжения на выходе зарядки. Выпрямление переменного тока осуществляется диодным мостом.

После выпрямления ток оказывается пульсирующим. Однако такая особенность тока негативно сказывается на функционировании схемы. Пульсации можно сгладить фильтрующим конденсатором (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренка». Чтобы получилось напряжение 12 В, необходимо иметь микросхему с индексом 8Б. Управление собирается на транзисторе VT2. Кроме того, используются подстроечные резисторы. Автоматика на такие приборы не устанавливается. Как долго будет заряжаться аккумулятор, зависит от пользователя. Чтобы контролировать заряд, собирается довольно простая схема на транзисторе VT1. В схеме присутствует и диод VD2. Когда будет достигнуто напряжение заряда, индикатор угасает.

В более современных системах имеется коммутатор. Благодаря ему отключается напряжение по окончании заряда. При покупке дешевого шуруповерта с ним в комплекте идет простой зарядник. Это объясняет, почему такие устройства ломаются очень часто. При покупке такого шуруповерта потребитель рискует остаться с новым, но нерабочим прибором. Однако зарядное устройство легко собрать своими руками. Главное – иметь схему.

Самодельный прибор может прослужить намного дольше покупного. Чтобы подобрать значение батареи дрели-шуруповерта, понадобится опытным путем настроить трансформатор и стабилизатор.

Аналоговые устройства с внешним блоком питания

Сама схема зарядного устройства довольно проста. В комплекте с таким прибором идет сетевой блок питания и зарядник. Не имеет смысла осматривать блока питания. Его схема отличается стандартным исполнением. Она включает диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно на выходе имеется 18 В.

Управление осуществляется с помощью небольшой платы, которая имеет размеры спичечного коробка. Такие сборки не имеют теплоотводной системы. По этой причине такие устройства быстро выходят из строя. Поэтому пользователи часто интересуются, как зарядить аккумуляторную дрель-шуруповерт без зарядника.

Решить эту проблему можно довольно просто:

  • Одним из главных условий является наличие источника питания. При исправной работе «родного» блока можно создать простую схему управления. Если весь комплект вышел из строя, может быть использован блок питания от ноутбука. На выходе получаются нужные 18 В. Такой источник может обладать мощностью, которой хватит для любого аккумулятора.
  • Вторым условием служит умение собирать электросхемы. Детали обычно выпаиваются из старых бытовых приборов. Кроме того, большинство из них продается на радиорынке.

Блок управления должен иметь схему, как на фото:

На вход устанавливается стабилитрон 18 В. Схема, которой будет управляться зарядник, работает на транзисторе КТ817. Чтобы обеспечить усиление, устанавливается транзистор КТ818. При этом он оборудуется радиатором для отвода тепла. В зависимости от того, какой будет ток заряда, на нем может рассеиваться до 10 Вт. Необходимо, чтобы радиатор обладал требуемой площадью – от 30 до 40 кв. см.

Ненадежность китайских аккумуляторов объясняется экономией производителей «на спичках». Чтобы установить точный ток заряда, следует иметь подстроечник 1 Ком. На выходе устанавливается резистор 4,7 Ом. Он также должен обеспечивать достаточное рассеивание тепла. Выдаваемая мощность не превышает 5Вт.

Собранная схема довольно просто размещается в корпусе стандартной зарядки. Радиатор необязательно выносить. Главное – чтобы внутри корпуса была достаточная циркуляция воздуха. Блок питания от ноутбука при этом по-прежнему используется согласно своему предназначению.

Важно! Одним из главных минусов аналоговых зарядных устройств является длительный процесс заряда. В случае с бытовой аккумуляторной дрелью-шуруповертом это не страшно. На простые работы его хватает. Достаточно поставить его заряжаться в ночь перед работами. Простая китайская батарея в шуруповерте обычно держится от 3 до 5 часов работы.

Импульсные

Профессиональные шуруповерты предназначены для интенсивного использования. Поэтому простои при выполнении работ недопустимы. Стоит помнить, что каждый серьезный прибор имеет высокую цену. Поэтому ценовой вопрос следует опустить. Кроме того, в комплекте обычно имеется 2 батареи.

Импульсный блок питания дополняется «умной» схемой управления. Благодаря этому аккумулятор заряжается на все 100% всего за час. Такой же зарядник аналогового типа можно соорудить своими руками. Однако его габариты будут равны размерам самого шуруповерта.

Импульсные приборы хороши тем, что лишены многих недостатков. Они довольно компактны, обладают высокими токами заряда и оборудуются продуманной системой защиты. Имеется лишь одна проблема – схема таких устройств довольно сложна, что сказывается на стоимости прибора.

Однако даже такой аппарат можно соорудить своими силами. Экономия выходит примерно в 2 раза.

Стоит рассмотреть вариант для никель-кадмиевых батарей, которые оборудованы третьим сигнальным контактом. Собирается схема устройства на MAX713. Этот контроллер является довольно популярным. Выходное напряжение будет составлять 25 В. Ток при этом будет постоянным. Собрать подобный источник питания достаточно просто.

Зарядное устройство оборудовано несколькими функциями, делающими его интеллектуальным. После того как уровень напряжения будет проверен, необходимо запустить режим ускоренного разряда. Это позволит предотвратить эффект памяти. Заряд при этом осуществляется за полтора часа. Главной отличительной чертой схемы является возможность выбора типа аккумулятора и напряжения заряда.

При выходе фирменной зарядки профессионального прибора можно хорошо сэкономить на ремонте зарядного устройства для шуруповерта. Схема может быть собрана самостоятельно.

Блок питания для шуруповерта

Довольно часто владельцы дрелей-шуруповертов сталкиваются с ситуацией, когда сам прибор исправно работает, а блок аккумуляторов вышел из строя. Существует множество способов решения этой проблемы. Однако не каждый станет работать с токсичными деталями.

Чтобы продолжать работать с шуруповертом, следует подсоединить внешний блок питания. При наличии стандартного китайского прибора с батареями 14,4 В допускается использование автомобильного аккумулятора. Однако есть и другой вариант – найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.

Необходимые детали при этом отличаются дешевизной. Прежде всего, понадобится термостат и диодный мост. Другие элементы конструкции выполняют сервисные функции – показывать входное и выходное напряжение. Стабилизатор приобретать не нужно. Это объясняется нетребовательностью электродвигателя шуруповерта.

Выводы

Как видно, сборка зарядного устройства для аккумуляторной дрели выполняется довольно просто. Главное – не решать сразу выбрасывать электроприбор. При полном выходе аккумуляторов из строя прибор можно переоборудовать под сетевой. Такая работа тоже имеет много тонкостей, с которыми следует познакомиться.

Чтобы соорудить собственную зарядку для шуруповерта, понадобится узнать схему такого устройства и характеристики основных деталей. Сам процесс сборки довольно прост. Главное – уметь работать с паяльником.

Даже при выходе из строя блока питания профессиональной модели шуруповерта его можно сделать сетевым. Если решено ремонтировать прибор самостоятельно, о цене деталей можно не беспокоиться – на радиорынке они стоят копейки. Знание таких особенностей ремонта аккумуляторных шуруповертов поможет выполнить работу самостоятельно.

Принципиальная схема зарядного устройства шуруповерта ураган

Разделы сайта

DirectAdvert NEWS

Друзья сайта

ActionTeaser NEWS

Статистика

Зарядные устройства для аккумуляторов шуруповертов.

Для увеличения картинок и схем – кликайте на изображении мышкой.

Что делать, если штатный зарядник недозаряжает аккумуляторы или совсем вышел из строя? А ведь бывает и так, что ремонтировать вышедшее из строя ЗУ становится не целесообразным… Ниже мы представим вам несколько вариантов не сложных схем, они легки в повторении, и собрать их сможет даже начинающий радиолюбитель.

Первый вариант устройства собран на распространенных деталях отечественного производства. Рассмотрим схему, изображенную на рисунке 1.

Понижающий трансформатор Тр1 220/13 вольт с током вторичной обмотки не менее 1 ампера. 2 • 1 = 2,25Вт, так что можно применить МЛТ-2 1Ом, но при этом Iзаряда надо малость уменьшить. Вообще данная схема является стабилизатором напряжения с ограничением по току нагрузки. На первом этапе аккумулятор заряжается стабильным током, потом, когда ток заряда станет меньше величины тока ограничения, аккумулятор будет заряжаться уменьшающимся током до напряжения стабилизации микросхемы DA1.

Датчиком зарядного тока для индикатора HL1 служит диод VD2. В этом случае светодиод HL1 будет индицировать наличие тока вплоть до ≈ 50 миллиампер. Если в качестве датчика тока использовать все тот же R3, то светодиод будет гаснуть уже при токе ≈0,6 ампер, т.е. судя по погасшему светодиоду мы судили бы, что наступил конец зарядки аккумулятора, но он окажется заряженным не полностью.

VD1 – D3SBA40 , можно заменить на RC201, RS201, KBP005, BR305, KBPC1005 или собрать мост из диодов с прямым выпрямленным током не менее двух ампер.

КР142ЕН12А – трехвыводной интегральный регулируемый стабилизатор положительного напряжения с током в нагрузке до 1,5 ампер, чем и ограничивается максимальный ток заряда аккумулятора шуруповерта.

Печатная плата зарядного устройства:

Этим устройством можно заряжать и шестивольтовые аккумуляторы. Кстати можно прикинуть, возможно ли заряжать аккумуляторы с напряжением 1,25В. Напряжение на входе стабилизатора DA1 — 20В, ток заряда допустим — 1,5А. первоначальное напряжение на аккумуляторе равно одному вольту, значит, в этом случае на микросхеме упадет 20В — 1В = 19В. При этом на ней выделится мощность равная U•I = 19В • 1,5А = 28,5Вт. Максимально допустимая мощность рассеивания для КР142ЕН12А равна 30Вт. Т.е. при условии применения соответствующего радиатора возможна зарядка и отдельного аккумуляторного элемента с напряжением 1,25В.

Для начала хочу напомнить об уникальном схемном решении, предложенном когда то фирмой Дженерал Электрик. Это схемное решение является регулятором напряжения и тока независимо, т.е. независимая регулировка.

Ниже представлены схемы зарядного устройства для бытового автономного инструмента на аккумуляторах 14.4V. Ток заряда устанавливается подстроечным резистором. На Рас.2 представлена добавка, где можно регулировать и напряжение заряда. Схемное решение проверено .

Источник питания устройства не стабилизированный, состоит из трансформатора T1, диодов VD1-VD4 и сглаживающего конденсатора C1.

Стабилизатор зарядного тока реализован на микросхеме DA1. Резистор R3 задает величину тока стабилизации. Резистор R2 и транзистор VT1 служат для выключения стабилизатора тока по окончании времени заряда. Транзистор VT2, светодиод HL1 и резисторы R4,R5 представляют собой индикатор тока заряда аккумуляторной батареи GB1. Если ток заряда батареи находится в пределах 50-100 % от номинального, то светодиод HL1 светится. Диод VD5 не даёт батарее разряжаться через резисторы R2 – R4 при отсутствии напряжения питания.

Диоды VD6, VD7, стабилитрон VD8, резистор R6 и конденсатор C3 образуют стабилизированный источник на 8-10 вольт для питания микросхемы DD1. Резистор R7 служит для ускорения разряда конденсаторов C1, C3, C4 при отключении устройства от сети. Когда устройство подключено к сети, микросхема DD1 питается через диод VD7, а диод VD6 закрыт. Если напряжение в сети пропадает, то открывается диод VD6, а диод VD7 закрывается и микросхема DD1 питается от заряжаемой батареи GB1.

Транзистор VT3, стабилитрон VD9 и резисторы R8 – R10 предназначены для контроля напряжения питания. Если напряжение в норме, то через стабилитрон VD9 и резисторы R8, R9 протекает ток, который открывает транзистор VT3. На коллекторе транзистора низкий уровень, диод VD10 закрыт и никак не влияет на работу микросхемы DD1. Если напряжение питания уменьшится или пропадёт совсем, то транзистор VT3 закроется и через диод VD10 на вывод 12 микросхемы будет подан высокий уровень, который остановит таймер.
На микросхеме DD1 собран таймер, который отсчитывает время заряда батареи. Используется специализированная микросхема для часов К176ИЕ12, которая содержит элементы для построения генератора импульсов и два счётчика с коэффициентами пересчёта 32768 и 60. Счётчики включены последовательно. В генераторе импульсов используются элементы R12 – R14 и C5. Частота генератора подстраивается резистором R13. Цепочка C4, R11, используется для сброса счётчиков при включении питания.
Транзистор VT4, светодиод HL2 и резисторы R15,R16 служат для индикации окончания заряда аккумуляторной батареи GB1.

Описание работы устройства.

Когда ЗУ отключено от сети и АКБ отключена тоже, конденсаторы C3, C4 разряжены, питание на микросхему DD1 не подаётся. Если подключить устройство к сети или установить аккумуляторную батарею, то на вывод 16 микросхемы DD1 будет подано питание. Поскольку конденсатор C4 разряжен, то на выводы 5 и 9 микросхемы DD1 будет подан высокий уровень, который вызовет сброс счётчиков. На выходе 10 микросхемы DD1 будет низкий уровень. Транзистор VT1 будет закрыт, и никак не будет влиять на работу стабилизатора тока заряда. Транзистор VT4 будет тоже закрыт и индикатор HL2 гореть не будет. Если аккумулятор подключен, то через него потечёт зарядный ток и загорится индикатор HL1. Диод VD11 будет также закрыт, и не будет влиять на работу генератора микросхемы DD1. Если напряжение питания в норме, то диод VD10 будет тоже закрыт. Генератор импульсов микросхемы начнёт работать. Через некоторое время конденсатор C4 зарядится и на входах 5 и 9 микросхемы DD1 установится низкий уровень, который разрешит работу счётчиков. Начнётся отсчёт времени заряда.

После того, как пройдёт время равное 1277952 периодам колебаний генератора, на выходе 10 микросхемы DD1 появится высокий уровень напряжения. Это напряжение через диод VD11 попадёт на вход 12 микросхемы DD1 и генератор остановится. Этот же высокий уровень откроет транзисторы VT1 и VT4. Через открытый транзистор VT1 выход ADJ микросхемы DA1 окажется соединённым с общим проводом, что приведёт к выключению стабилизатора тока заряда. Индикатор HL1 погаснет, и загорится индикатор HL2, это будет означать, что процесс заряда закончен. В этом состоянии устройство может находиться неограниченно долго. Если в этом состоянии пропадёт напряжение в сети, то микросхема DD1 перейдёт на питание от заряженного аккумулятора, и может питаться от него примерно в течение недели. Если напряжение в сети появится снова, то перезапуска таймера не произойдёт. Микросхема просто перейдёт опять на питание от сети и сохранит своё состояние.

Если напряжение в сети пропадёт во время зарядки аккумулятора, то транзистор VT3 закроется, высокий уровень напряжения с его коллектора через диод VD10 попадёт на вход 12 микросхемы DD1, и остановит работу генератора. Отсчёт времени заряда прекратится. Микросхема DD1 перейдёт на питание от заряженного аккумулятора. Если напряжение в сети появится снова, то транзистор VT3 откроется, и отсчёт времени заряда продолжится.

Конструкция и детали.

Микросхему DD1 необходимо установить на радиатор, например из алюминиевой пластины. Печатная плата не разрабатывалась. Монтаж был сделан проводом МГТФ на универсальной плате, которой была придана форма, похожая на ту плату, которая стояла в зарядном устройстве раньше.

Трансформатор любой, который может обеспечить после выпрямителя 28 – 30 вольт при токе нагрузки 250 – 300 мА. Транзисторы КТ502Е, КТ503Е, скорее всего, можно заменить на КТ361 и КТ315 соответственно, никак специальных требований к ним нет. Стабилитроны VD8, VD9 любые, на 8 – 10 вольт и на 20 – 25 вольт, соответственно. Времязадающий конденсатор таймера C5 должен быть с маленьким ТКЕ, например плёночный К73-17.

Вместо аккумуляторной батареи сначала следует подключить резистор сопротивлением 60 – 70 Ом и мощностью не менее 5 вт, убедиться, что ток через него равен 250 мА. Хорошо было бы убедиться, что ток через этот резистор не изменяется, при изменении сетевого напряжения в пределах +/- 10 %.

Проверить напряжение питания микросхемы. Оно должно быть в пределах 8 – 10 вольт. Вместо конденсатора C5 временно установить конденсатор на 50 – 100 пф, чтобы не ждать 7 часов. Проверить, как работает счётчик.

Установить конденсатор C5 ёмкостью 0,1 мкф. Установить частоту генератора, исходя из требуемого времени заряда. Частота определяется следующим образом. Например, нам требуется время заряда 6 часов 45 минут. Это будет 6*3600 + 45*60 = 21600 + 2700 = 24300 секунд. Высокий уровень появится на выходе 10 микросхемы DD1 через 1277952 периодов. Один период равен T = 24300/1277952 = 0,01901 секунды, что соответствует частоте генератора 52,6 Гц. Частоту генератора следует смотреть на выводе 11 микросхемы DD1. На этом выводе сигнал с частотой генератора, поделённой на 32 (52.6/32 = 1,64 Гц), и период, соответственно 32*T = 32*0,01901 = 0,608 секунды. Если есть частотомер, то подстроечным резистором R13 надо установить требуемое значение. Если частотомера нет, то к выводу 11 микросхемы DD1 можно подключить точно такой же каскад на транзисторе со светодиодом, какой используется для индикации окончания заряда (транзистор VT4). Светодиод будет мигать с частотой 1,64 Гц. По секундомеру установить частоту, чтобы было 60/0,608 = 98 вспышек в минуту. Если мигающий светодиод не действует Вам на нервы, то его можно оставить и в готовом устройстве (типа, тикает! спасайся кто может!).

Проверить работу цепи контроля напряжения питания (транзистор VT3). При уменьшении напряжения питания до величины напряжения стабилизации стабилитрона VD9, транзистор VT3 должен закрыться и остановить генератор.
Проверить устройство в реальном времени с резистором вместо аккумулятора.
Установить аккумулятор и проверить, как ведёт себя устройство при отключении электроэнергии в режиме зарядки и в режиме, когда зарядка завершена. Таймер не должен перезапускаться.

Работа с устройством.

Подключить аккумулятор к устройству. Включить устройство в сеть. Можно и наоборот. Сначала включить устройство в сеть, а потом подключить аккумулятор. Должен засветиться индикатор HL1. Начнётся отсчёт времени. Надо помнить, что отсчёт времени идет, когда устройство подключено к сети, даже если аккумулятор не установлен.

Примерно через 7 часов, индикатор HL1 должен погаснуть, а индикатор HL2 должен засветиться, сигнализируя об окончании зарядки.
Чтобы перезапустить таймер и начать процесс зарядки сначала, надо одновременно отключить аккумулятор и отключить устройство от сети. Подождать не менее 1 минуты, и включить всё снова.

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.

Множество современных шуруповертов работают от аккумуляторной батареи. Емкость их в среднем составляет 12 мАч. Для того чтобы устройство всегда оставалось в рабочем состоянии, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются.

В наше время выпускаются модели на 12, 14 и 18 В. Также важно отметить, что производители применяют различные комплектующие элементы для зарядных устройств. Для того чтобы разобраться в этом вопросе, следует взглянуть на стандартную схему зарядного.

Схема зарядки

Стандартная электрическая схема зарядного устройства шуруповерта включает в себя микросхему трехканального типа. В данном случае транзисторов для модели на 12 В потребуется четыре. По емкости они могут довольно сильно отличаться. Для того чтобы устройство могло справляться с высокой тактовой частотой, на микросхеме крепятся конденсаторы. Они для зарядок используются как импульсного, так и переходного типа. В данном случае важно учитывать особенности конкретных аккумуляторных батарей.

Непосредственно тиристоры используются в устройствах для стабилизации тока. В некоторых моделях установлены тетроды открытого типа. По проводимости тока они отличаются между собой. Если рассматривать модификации на 18 В, то там часто имеются дипольные фильтры. Указанные элементы позволяют с легкость справляться с перегрузками в сети.

Модификации на 12В

На 12 В зарядное устройство для аккумуляторов шуруповерта (схема показана ниже) представляет собой набор транзисторов емкостью до 4.4 пФ. В данном случае проводимость в цепи обеспечивается на уровне 9 мк. Для того чтобы тактовая частота резко не повышалась, применяются конденсоры. Резисторы у моделей используются в основном полевые.

Если говорить про зарядки на тетродах, то там дополнительно имеется фазовый резистор. С электромагнитными колебаниями он справляется хорошо. Отрицательное сопротивление зарядками на 12 В выдерживается в 30 Ом. Используются они чаще всего для аккумуляторных батарей на 10 мАч. На сегодняшний день они активной применяются в моделях торговой марки "Макита".

Зарядные устройства на 14 В

Схема зарядного устройства для шуруповерта на 14 В транзисторов в себя включает пять штук. Непосредственно микросхема для преобразования тока подходит лишь четырехканального типа. Конденсаторы у моделей на 14 В используются импульсные. Если говорить про батареи с емкостью в 12 мАч, то там дополнительно устанавливаются тетроды. В данном случае диодов на микросхеме предусмотрено два. Если говорить про параметры зарядок, то проводимость тока в цепи, как правило, колеблется в районе 5 мк. В среднем емкость резистора в цепи не превышает 6.3 пФ.

Непосредственно нагрузки тока зарядки на 14 В способны выдерживать в 3.3 А. Триггеры в таких моделях устанавливаются довольно редко. Однако если рассматривать шуруповерты торговой марки "Бош", то там они используются часто. В свою очередь у моделей "Макита" они заменяются волновыми резисторами. С целью стабилизации напряжения они подходят хорошо. Однако частотность зарядки может изменяться сильно.

Схемы моделей на 18 В

На 18 В схема зарядного устройства для шуруповерта предполагает использование транзисторов только переходного типа. Конденсаторов на микросхеме имеется три. Непосредственно тетрод устанавливается с диодным мостом. Для стабилизации предельной частоты в устройстве применяется сеточный триггер. Если говорить про параметры зарядки на 18 В, то следует упомянут о том, что проводимость тока колеблется в районе 5.4 мк.

Если рассматривать зарядки для шуруповертов компании "Бош", то данный показатель может быть выше. В некоторых случаях для улучшения проводимости сигнала применяются хроматические резисторы. В данном случае емкость конденсаторов не должна превышать 15 пФ. Если рассматривать зарядные устройства торговой марки "Интерскол", то в них трансиверы используются с повышенной проводимостью. В данном случае параметр максимальной токовой нагрузки может доходить до 6 А. В конце следует упомянуть об устройствах компании "Макита". Многие из аккумуляторных моделей оснащаются качественными дипольными транзисторами. С повышенным отрицательным сопротивлением они справляются хорошо. Однако проблемы в некоторых случаях возникают с магнитными колебаниями.

Зарядные устройства "Интрескол"

Стандартное зарядное устройство шуруповерта "Интерскол" (схема показана ниже) включает в себя двуканальную микросхему. Конденсаторы подбираются для нее все с емкостью в 3 пФ. В данном случае транзисторы у моделей на 14 В используются импульсного типа. Если рассматривать модификации на 18 В, то там можно встретить переменные аналоги. Проводимость у данных устройств способна доходить до 6 мк. В данном случае батареи используются в среднем на 12 мАч.

Схема для модели "Макита"

Схема зарядного устройства шуруповерта "Макита" имеет микросхему трехканального типа. Всего транзисторов в цепи предусмотрено три. Если говорить про шуруповерты на 18 В, то в данном случае конденсаторы устанавливаются с емкостью 4.5 пФ. Проводимость обеспечивается в районе 6 мк.

Все это позволяет снять нагрузку с транзисторов. Непосредственно тетроды применяются открытого типа. Если говорить про модификации на 14 В, то зарядки выпускаются со специальными триггерами. Данные элементы позволяют отлично справляться с повышенной частотностью устройства. При этом скачки в сети им не страшны.

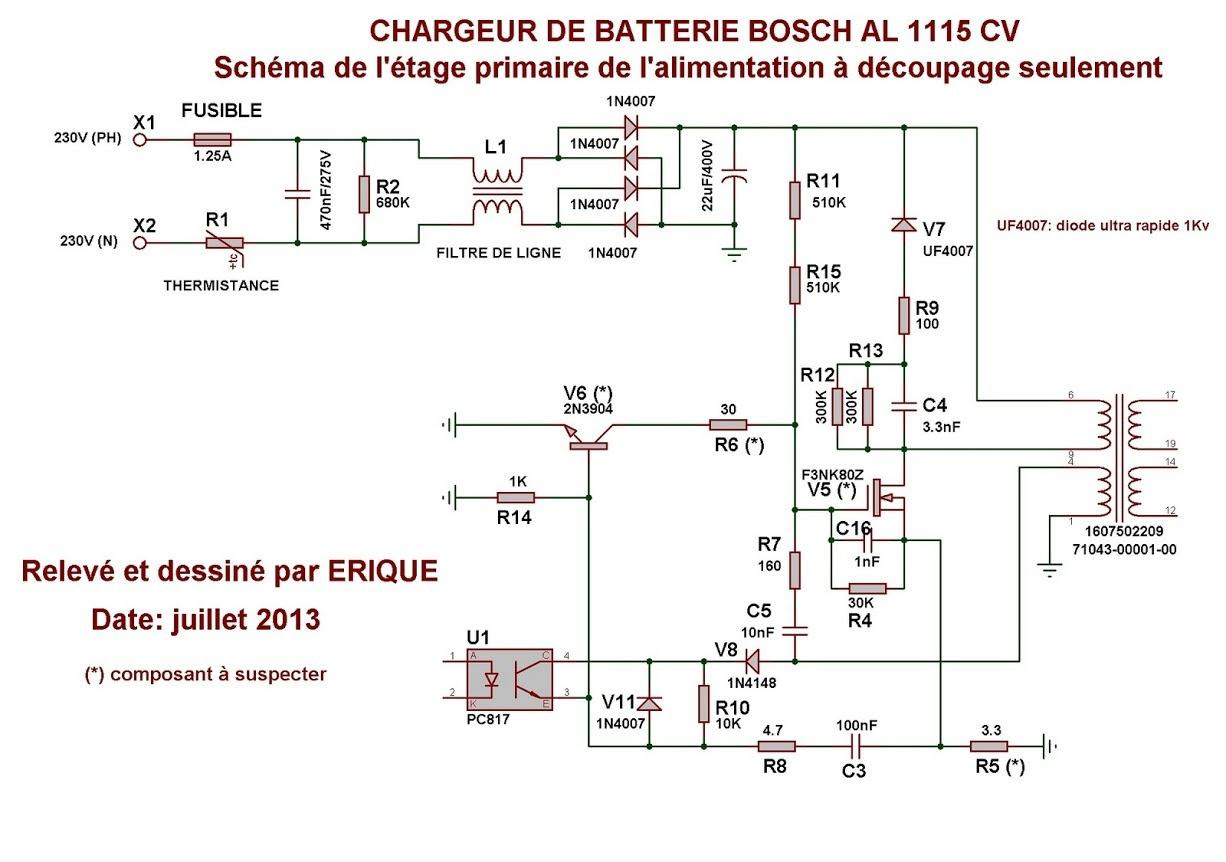

Устройства для зарядки шуруповертов "Бош"

Стандартная схема зарядного устройства шуруповерта "Бош" включает в себя микросхему трехканального типа. В данном случае транзисторы имеются импульсного типа. Однако если говорить про шуруповерты на 12 В, то там установлены переходные аналоги. В среднем пропускная способность у них имеется на уровне 4 мк. Конденсаторы в устройствах применяются с хорошей проводимостью. Диодов у зарядок представленного бренда имеется два.

Триггеры в устройствах используются только на 12 В. Если говорить про систему защиты, то трансиверы применяются лишь открытого типа. В среднем токовую нагрузку они способны переносить в 6 А. В данном случае отрицательное сопротивление в цепи не превышает 33 Ом. Если отдельно говорить про модификации на 14 В, то выпускаются они под батареи на 15 мАч. Триггеры не используются. При этом конденсаторов в схеме имеется три.

Схема для модели "Скил"

Схема зарядного устройства шуруповерта Skil включает в себя трехканальную микросхему. В данном случае модели на рынке представлены на 12 и 14 В. Если рассматривать первый вариант, то транзисторы в цепи используются импульсного типа. Приводимость тока у них равняется не более 5 мк. В данном случае триггеры во всех конфигурациях используются. В свою очередь тиристоры применяются только для зарядок на 14 В.

Конденсаторы у моделей на 12 В устанавливаются с варикапом. В данном случае больших перегрузок они не способны выдержать. При этом транзисторы перегреваются довольно быстро. Непосредственно диодов в зарядке на 12 В имеется три.

Применение регулятора LM7805

Схема зарядного устройства для шуруповерта с регулятором LM7805 включает в себя только двухканальные микросхемы. Конденсаторы используются на ней с емкостью от 3 до 10 пФ. Встретить регуляторы данного типа чаще всего можно у моделей торговой марки "Бош". Непосредственно для зарядок на 12 В они не подходят. В данном случае параметр отрицательного сопротивления в цепи доходит до 30 Ом.

Если говорить про транзисторы, то они у моделей применяются импульсного типа. Триггеры для регуляторов использоваться могут. Диодов в цепи предусмотрено три. Если говорить про модификации на 14 В, то тетроды для них подходят лишь волнового типа.

Использование транзисторов BC847

Схема зарядного устройства для шуруповерта на транзисторах BC847 является довольно простой. Используются указанные элементы чаще всего компанией "Макита". Подходят они для аккумуляторов на 12 мАч. В данном случае микросхемы используются трехканального типа. Конденсаторы применяются с двоенными диодами.

Непосредственно триггеры используются открытого типа, а проводимость тока у них находится на уровне 5.5 мк. Всего транзисторов для зарядки в 12 В потребуется три. Один из них устанавливается у конденсаторов. Остальные в данном случае находятся за опорными диодами. Если говорить про напряжение, то зарядки на 12 В перегрузки с данным транзисторами способны переносить в 5 А.

Устройство на транзисторах IRLML2230

Схемы зарядки с транзисторами данного типа встречаются довольно часто. Компания "Интрескол" использует их в модификациях на 14 и 18 В. В данном случае микросхемы применяются только трехканального типа. Непосредственно емкость указанных транзисторов равняется 2 пФ.

Перегрузки тока от сети они переносят хорошо. В данном случае показатель проводимости в зарядках не превышает 4 А. Если говорить про другие компоненты, то конденсаторы устанавливаются импульсного типа. В данном случае их потребуется три. Если говорить про модели на 14 В, то в них тиристоры для стабилизации напряжения имеются.

Модератор форума: Электродыч, Igoran
Форум радиолюбителей » СХЕМЫ » БЛОКИ ПИТАНИЯ » Зарядное устройство для шуруповерта

Зарядное устройство для шуруповерта

Ср, 28.01.2015, 01:01 | Сообщение # 1 looksfilm

Есть куча шуруповертов URAGAN, а вот с зарядкой проблема.
Накидал схемку для зарядника.
Ток заряда 600ma
Время заряда примерно 2.5 часа.
Как такая схема?

На счет батареи она на 9.6В.

Ср, 28.01.2015, 01:08 | Сообщение # 2 Maestro
Ср, 28.01.2015, 01:16 | Сообщение # 3 looksfilm

Maestro, Тоесть 2 схему, а предохранитель поставлю на 1 А с транса идет порядка 1.25 А.

Ну поидеи не напряжение заряжает, а ток.

Ср, 28.01.2015, 01:21 | Сообщение # 4 Maestro
Ср, 28. 01.2015, 01:22 | Сообщение # 5 looksfilm
Ср, 28.01.2015, 01:25 | Сообщение # 6 Maestro
Ср, 28.01.2015, 01:30 | Сообщение # 7 looksfilm

Добавлено (28.01.2015, 01:30)
———————————————
Maestro, Но отключение это не проблема буквой t я обозначил термодачик он в батареи стоит в любой 3 вывод посередине. Дак вот он соеденен с общим + Акб, пока он холодный через него идет ток, нагрелся гдето 45 град, ток уже не проходит.

Вот второй светодиод погаснет тогда когда батарея зарядится, тоесть если туда повешать рэле, а вот потом им и отрубать + от зарядника.

Ср, 28.01.2015, 01:32 | Сообщение # 8 Maestro
Ср, 28.01.2015, 01:39 | Сообщение # 9 looksfilm

Maestro, да они выпремленым заряжаются все. Зарядки и схемы нет чтобы представить что за зарядное было.

Пардон,анодом к верху нужно))

Да если до моста, мост тогда холодный будет.

Добавлено (28.01.2015, 01:39)
———————————————
Значит по идеи так пойдет? ладно щас у нас 3 ночи, с цтра соберу проверю.

Схема зарядного устройства для шуруповерта

В процессе использования дешевого китайского шуруповерта, совсем недавно купленного, обнаружилось, что штатная зарядка слаба. Соответственно, мне понадобилась схема зарядного устройства для шуруповерта, которая будет стабильно работать. А то родное, китайское, зарядное устройство медленно заряжало при пониженном напряжении в сети и очень сильно грелось при подключении к повышенному напряжению 220В.

Для сборки самодельной зарядки к моему инструменту я использовал уже многократно проверенную схему, сердцем которой является составной транзистор КТ829. Данную конструкцию уже использовали на практике многие люди.

В зависимости от величины напряжения на аккумуляторе, проходящий через него зарядный ток регулируется КТ361, коллекторное напряжение транзистора управляет индикатором заряда, а сам КТ361 управляет работой составного транзистора. Светодиод в процессе зарядки горит, а как ток зарядки снижается, постепенно гаснет светодиод.

Максимальный ток зарядки ограничен резистором, с сопротивлением в 1 Ом. Требуемое напряжение на батарее определяет момент, когда заряд полный, процесс завершен, и ток зарядный уменьшается до нуля. Переменный резистор устанавливает порог заряда и после настройки, потом его заменяют на постоянный резистор требуемого сопротивления. Сам порог заряда нужно устанавливать слегка больше, величины, обеспечивающей максимальную зарядку емкости.

Кроме транзисторов, естественно, любая схема зарядного устройства для шуруповерта содержит трансформатор. В данном случае использовался трансформатор во вторичной обмотке которого напряжение 9 вольт и током в 1А, марка — ТП-20-14. Это трансформатор был снят из старого «Электроника-409» черно-белого малоформатного телевизора. Вы можете найти аналогичный трансформатор, выковыряв его из другого представителя «телерадио-динозавров».

Итак, теперь осталось готовое устройство для зарядки шуруповерта аккуратно смонтировать в любой пластиковый корпус с подходящими габаритами. Представленная в этой статье улучшенная схема зарядного устройства для шуруповерта надежна и очень хорошо работает. Год работы без сбоев продемонстрировал отсутствие недостатков, все это время, шуруповерт от этого устройства заряжался надежно и быстро.

Схема зарядного устройства 12.6В 3А для шуруповерта с 12-вольтовым аккумулятором

В конце прошлого года я публиковал пару обзоров на тему переделки батарей шуруповертов. Сегодня я расскажу о альтернативном варианте заряда переделанной батареи при помощи готового зарядного устройства.
В общем как всегда, осмотр, разборка, схемы, тесты.

В прошлый раз я предлагал использовать для заряда старое зарядное с отдельной платой преобразователя. Вариант в общем то неплохой, но мне стали задавать вопросы, а что делать если старое зарядное разбито, поломано, съела кошка.
И вот я случайно наткнулся в одном из магазинов на вариант зарядного устройства, которое подойдет для батарей 3S, т.е. 12.6 Вольта. Так как такой вариант является одним из самых распространенных при переделке старых шуруповертов, то я решил заказать его для обзора.

Упаковка весьма аскетичная, впрочем как и надпись, указывающая напряжение и ток заряда.

Комплект поставки весьма прост, кабель и собственно зарядное устройство.

Кабель в принципе неплохой, вот только вилка подкачала, варианты — резать, менять или искать переходник.

Зарядное устройство выполнено в формате блока питания, довольно увесистое, корпус прочный.

На одном из торцов корпуса расположен двухконтактный сетевой разъем, на второй стороне кабель с привычным 5.5/2.1мм штекером. Длина кабеля около 1 метра.

Так как это именно зарядное устройство, а не блок питания, которым вы заряжаете свой смартфон/планшет, то здесь присутствует индикатор окончания заряда. Светит правда он не очень ярко, при ярком солнце его не будет заметно, как например и в свете вспышки.

Снизу присутствует наклейка с указанием характеристик, ничего нового, помимо того что было указано на упаковке, я не увидел.

Как я выше писал, корпус довольно прочный, но против молотка и ножа он устоять не смог, а других способов разобрать данное изделие нет.

Плата внутри сидит очень крепко. Частично на двухстороннем скотче, частично приклеена силиконом в районе силовых элементов. На фото видно внутренности корпуса, в дополнение там осталась какая-то клейкая масса.

На вид экономно, но вполне качественно. Радиаторы имеют изоляцию и удерживаются за счет самого силового элемента, дополнительного лепестка и силиконовым герметиком.
Также к корпусу приклеен трансформатор и входной дроссель. В общем вынималась плата довольно тяжело.

На входе присутствует предохранитель, а также входной фильтр. К сожалению нет термистора, вместо него перемычка.

1. Входной конденсатор имеет емкость 68мкФ, для мощности около 40 Ватт вполне достаточно.
2. Высоковольтный транзистор CS7N60F в полностью изолированном корпусе.
3, 4. С одной стороны трансформатора спрятался оптрон обратной связи, с другой — правильный помехоподавляющий конденсатор Y класса, так что током вас не убьет.
5. Выходная диодная сборка 10 Ампер 100 Вольт, с запасом как по току, так и по напряжению.
6. Выходные конденсаторы имеют емкость 1000мкФ и напряжение до 25 Вольт, здесь также вопросов нет. Попутно есть место для установки помехоподавляющего дросселя и третьего конденсатора.

Снизу платы компонентов еще больше.

«Горячая» сторона блока питания. Здесь у меня также не возникло вопросов, ну почти не возникло 🙂

«Холодная» сторона. Здесь расположены элементы стабилизации напряжения, тока, а также индикации окончания заряда.

Претензия к «горячей» стороне у меня была только в плане пайки, а точнее ее качества. Такое ощущение, что ШИМ контроллер перепаивали, так как остальные компоненты запаяны аккуратно.
К выходной стороне вопросов нет, все аккуратно, элементы дополнительно зафиксированы при помощи клея. Операционный усилитель LM358.

Так как обзора подобного устройства у меня еще нет, то не перерисовать схему было нельзя.
Впрочем первичная часть блока питания оказалась практически один в один с блоком питания, который я уже обозревал — Блок питания 12 Вольт 1 Ампер. Блок весьма надежный и качественный.
Отличие только в номиналах некоторых компонентов, а также их количестве, микросхема имеет одинаковую распиновку.

Так как схема большая, то чтобы было более понятно, я разбил ее на две части, первичную и вторичную.
Вторичная сторона отличается от привычных схем блоков питания, так как содержит больше узлов.

Распишу отдельно узлы.
1. Зеленый — Узел стабилизации выходного напряжения, отвечающий за режим CV.
2. Красный — Стабилизация тока, режим СС.
3. Синий — узел индикации.
Слева вверху два выпрямителя, основной и дополнительный (D3, С5) для питания операционного усилителя и светодиода. Дополнительное питания необходимо чтобы эти элементы не потребляли ток когда подключен аккумулятор, а зарядное не включено в розетку.
Между красным и синим узлом источник опорного напряжения для узла индикации и стабилизации тока.

И хотя большей частью все сделано вполне корректно, но есть особенность. Параллельно первому конденсатору подключен резистор номиналом 2.2к (R13A), потому потребление в выключенном состоянии есть все равно. Попробовать исправить эту ситуацию можно установкой диода (отмечен красным) вместо перемычки, которая в свою очереди стоит на месте отсутствующего помехоподавляющего дросселя. Но есть проблема, этот диод будет греться, причем заметно, потому я бы рекомендовал оставить как есть.
Теперь что менять если надо другое напряжение/ток.
1. Зеленый — делитель по цепи измерения напряжения, увеличение номинала верхнего резистора увеличит выходное напряжение, нижнего — уменьшит.
2. Синий — Увеличение номинала шунта уменьшит ток, уменьшение — увеличит. Изменение будет пропорционально изменению номинала. Также изменение этого резистора влияет и на индикацию.
R19, R13, увеличение верхнего резистора — уменьшение выходного тока, изменение нижнего действует наоборот.
3. Оранжевый — Делитель порога переключения индикации. Все то же самое как в п.2, только для индикации. Кстати отмечу, что этот узел имеет гистерезис, потому переключение красный/зеленый происходит скачкообразно, а не плавно, мелочь, но приятно.

Отдельно фотка для перфекционистов, здесь я перечислил то, что можно установить на плату.
1. Y- конденсаторы, так как подключение без заземления, то смысла не имеют. Если заменить гнездо на трехконтактное, уменьшат помехи в сеть.
2. Термистор, уменьшит пусковой ток. Например NTC 5D-9
3. Выходной дроссель. Уменьшит уровень пульсаций на выходе, ток более 3 Ампер, индуктивность 1-10мкГн.
4. Варистор, увеличит защищенность блока питания при подаче высокого напряжения на вход. Диаметр 10мм, напряжение 470 Вольт.
5. Х-конденсатор, уменьшит уровень помех в сеть, место под 22-33нФ.
6. Двухобмоточный дроссель, обычно на небольшом колечке, также для уменьшения помех в сеть.
7. Диодная сборка. Можно поставить параллельно первой, немного увеличит КПД и поднимет надежность, лучше ставить такую же как уже используется, 10 Ампер 100 Вольт.
8. Выходной конденсатор. На уровне пульсаций скажется мало, но может поднять надежность работы. 1000мкФ 25 Вольт.

Переходим к тестам.
Для начала пройду по основным позициям
1. Выходное напряжение — завышено примерно на 30мВ, считаю что вполне в норме.
2. Ток от аккумулятора при отключенном питании, около 7мА. Довольно много, разрядит аккумулятор примерно через 2-3 недели. Лучше использовать аккумуляторы с защитой, впрочем защита обязательна в любом случае.
3. Зарядный ток 2.9 Ампера, немного ниже заявленного, но я считаю что ничего страшного.
4. Индикация настроена на ток 270мА, при падении тока заряда ниже этой величины включается зеленый светодиод и погасает красный.
5, 6. Так как устройство не умеет полностью обесточивать аккумулятор, то дальше вы увидите падение тока почти до нуля. К примеру с 66мА до 28мА ток упал примерно за 8 минут.
Режим без полного снятия тока допустим, хотя и не очень желателен. Если аккумулятор исправен, то проблем не будет, но я бы советовал просто не оставлять его на большое время, например день-два.

Дальше я подключил зарядное к электронной нагрузке. Но так как электронная нагрузка не имеет режима CV, то пришлось подключиться минуя цепь стабилизации тока.
Был задан ток нагрузки в 3 Ампера и закрыт корпус для термопрогрева. Попутно контролировался уход напряжения, здесь также проблем нет, 5мВ через час термопрогрева это просто отлично, сказывается то, что большей частью применены точные резисторы.

Так как это зарядное, а не блок питания и большую часть времени оно работает с максимальным током, то я сразу зада ток 3 Ампера. Время теста было 1 час, за это время оно полностью зарядит аккумулятор емкостью 2400-2600мАч. Дальше в любом случае ток начнет падать и тестировать нагрев смысла нет.

1. Спустя час я проверил температуру корпуса, в самом горячем месте прибор показал 59 градусов, хотя на ощупь корпус был не горячий, возможно сказывается то, что пластмасса частично прозрачна в ИК диапазоне.
2. Открыл корпус и измерил температуру, самая высокая была в районе снаббера и шунта первичной стороны, около 80 градусов, транзистор имел температуру 70-72 градуса.
3. Закрыл корпус на пару минут, повернул на 180 градусов, чтобы были видны остальные компоненты и измерил еще раз. В этот раз самую высокую температуру имела выходная диодная сборка, около 85 градусов.

Из тестов могу заключить, что с температурным режимом все нормально, до критических температур есть запас еще около 20-30 градусов.

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Что можно сказать в качестве резюме, сначала по пунктам:
Преимущества
Крепкая и аккуратная конструкция
Применены компоненты с запасом
Хорошая стабильность параметров
Отсутствие перегрева
Четкая работа индикации окончания заряда

Недостатки
Отсутствие полного отключения заряда
Собственное потребление в 7мА.
Вилка кабеля имеет плоские штыри.

Мое мнение. На мой взгляд устройство имеет только один существенный недостаток, оно не снимает зарядный ток полностью. правильный заряд идет до снижения тока ниже 1/10 от установленного, затем отключение и последующее включение если напряжение опять снизится. Конечно можно подумать и сделать какую нибудь схемку с гистерезисом, которая будет не отключать заряд, а снижать выходное напряжение так, чтобы прекращался зарядный ток. Но на мой взгляд, если не оставлять подключенный аккумулятор надолго, то вполне пройдет и вариант как сделано сейчас.
Порадовала довольно неплохая сборка и то, что компоненты установлены с запасом. Также стоит отметить отсутствие перегрева, чем грешит довольно большое количество блоков питания. Мне вообще показалось, что устройство собрали на базе БП 12 Вольт 5 Ампер, подняв немного напряжение и снизив ток, потому получился такой результат.

В общем если вы переделали батареи своего шуруповерта и они имеют напряжение 12. 6 Вольта (три последовательных аккумулятора), а родное зарядное не подлежит восстановлению, то довольно неплохой вариант.

На момент заказа зарядное стоило около 13.7 доллара, для обзора менеджер снизил цену до 11 долларов, что на мой взгляд вполне адекватно за данное устройство с учетом его функционала и качества сборки.

На этом все, надеюсь что обзор был полезен.

Небольшой бонус

А не протестировать ли нам аккумулятор смартфона.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Зарядное для шуруповерта схема

Обычный шуруповерт может иметь аккумуляторы различного типа, все они отличаются по характеристикам. Соответственно и зарядки к ним нужны разные - для свинцовых, литиевых, никелевых аккумуляторов и других. Перед тем как собирать или использовать зарядное устройство, необходимо обязательно определиться с его типом использования. Это важно, так как некоторые шуруповерты нельзя использовать при низких температурах, другие не выдерживают длительной эксплуатации.Вопрос, как сделать зарядное устройство для шуруповерта своими руками, стоит не так часто. Сегодня в продаже можно найти разнообразные варианты зарядок, предназначенных как для конкретных моделей, так и универсальных. При работе на даче или строительной площадке, когда ближайший магазин далеко, а инструмент нужен сейчас, может потребоваться самое зарядное устройство. Схема сборки несложная и ниже мы выложим несколько вариантов.

Зарядное устройство для шуруповёрта на микроконтроллере

Схема собранна для корректной зарядки аккумуляторов шуруповёрта, вся схема умещается в штатном корпусе, имеется световая и звуковая сигнализация, начала и окончания заряда, схема собрана на основе PIC12F629.

После включения включаются и гаснут оба светодиода, при этом звучит сигнал, (тест индикации и звука). Затем начинает мигать красный светодиод, когда светодиод горит идёт зарядка, когда погашен контроль напряжения на аккумуляторе.

После достижения напряжения полного заряда на аккумуляторе, перестает мигать красный и включается зелёный, при этом звучит сигнал, сообщающий о том, что зарядка окончена. Уровень напряжения заряда устанавливаетя переменным резистором.

Напряжение, которое должно быть на полностью зараженном аккумуляторе, устанавливается переменным резистором. Входное напряжение = напряжение должно быть на полностью зараженном аккумуляторе +1 вольт. Транзистор любой полевой с P-каналом, подходящий по току.

Что необходимо сделать для зарядки 14 аккумуляторов? Подать на вход 15-16 вольт, установить переменным резистором порог срабатывания отключения зарядки при 14,4 вольт.

Зарядка происходит импульсами, импульсы зарядки индицируются «заряд», в промежутках между импульсами происходит контроль напряжения на аккумуляторе, по достижении нужного напряжения подаётся звуковой сигнал, и начинает мигать светодиод «окончен заряд».

Зарядное устройство для дрели-шуруповерта

Схема выдает напряжение 18 вольт. Если заряжать аккумуляторы на 14,4 вольт, нужно будет подобрать резистор зарядный ток.

Схема импульсного разрядно-зарядного устройства Ni-Cd аккумуляторов для шуруповёрта

Зарядное устройство представляет собой трансформаторный, не стабилизированный источник питания, ограничение тока заряда осуществляется за счет насыщения трансформатора.Напряжение на выходе трансформатора примерно 14V.

Очень простое ЗУ для шуруповерта

А это вариант схемы простейшего зарядного устройства для шуруповерта, когда не хочется усложнять конструкцию лишними радиоэлементами. Те, кто хоть немного разбираются соберут эту схему очень быстро. По крайней мере данное зарядное устройство более простое и удобное в отличии от штатных. Естественно, что речь идет о дешевых моделях. В этой схеме регулировка зарядного тока АКБ производится резистором R10.

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ШУРУПОВЁРТА

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ШУРУПОВЁРТА

Недавно приобрёл недорогой китайский шуруповёрт и в процессе эксплуатации почти сразу заметил слабое звено: зарядное устройство. 220 В заметно грелся, а при пониженном напряжении шла очень медленно. Пришлось потратить один вечер и заменить штатное зарядное устройство от шуруповёрта на самодельное новое, с использованием составного транзистора КТ829.

Схема не оригинальна и была уже повторена многими людьми. Работает устройство так: зарядный ток через аккумулятор, в зависимости от напряжения на нём, регулируется транзистором КТ361, коллекторным напряжением которым управляется индикатор заряда, который управляет составным транзистором. По мере зарядки, ток заряда уменьшается и светодиод постепенно гаснет.

Резистор на 1 Ом ограничивает максимальный зарядный ток. Момент полного заряда батареи и уменьшение зарядного тока до нуля, определяет необходимое напряжение на ней.Надо установить порог заряда немногим больше чем тот, при котором обеспечивается зарядка до максимума емкости. Этот порог устанавливается переменным резистором и он заменяется на постоянный, аналогичный резистор. Трансформатор ТП-20-14 был использован от маленького чёрно-белого телевизора "электроника-409" с напряжением вторички 9 В и током 1 А.


Готовое зарядное устройство для шуруповёрта помещают в любой подходящий по габаритам пластмассовый корпус.От нового улучшенного устройства, шуруповёрт стал заряжаться быстро и надёжно, работа в течение года не сообщает никаких сбоев и недостатков. А если вам требуется схема серьёзного промышленного зарядного устройства для шуруповёрта, смотрите рисунок ниже:

Материал предоставил: ZU77

ФОРУМ по зарядным устройствам.

Схемы зарядных устройств

Зарядное устройство для шуруповерта можно сделать своими руками

Шуруповерт есть в каждом доме, где выполняются элементарный ремонт.Любому электроприбору требуется стационарное электричество или блок питания. Наиболее популярными являются аккумуляторные шуруповерты - требуется еще и зарядник.

Он идет в комплекте с дрелью, и как любой электроприбор может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Виды зарядников

Аналоговые со встроенным блоком питания

Их популярность обусловлена ​​низкой стоимостью.Если дрель (шуруповерт) не предназначена для использования, продолжительность работы - не самый первый вопрос. Задача простого зарядника - получить постоянное напряжение с достаточной для зарядки аккумулятора токовой нагрузкой.

Важно! Для начала заряда, напряжение на выходе блока питания должно быть выше номинального значения аккумулятора.

Работает такая зарядка по принципу обычного стабилизатора. Для примера рассмотрим схему зарядника для аккумулятора на 9-11 вольт.Тип батарейки не имеет значения.

Такой блок питания (он же зарядник) можно собрать своими руками. Спаять схему можно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, достаточно медного радиатора площадью 20 см².

Обратите внимание

Стабилизаторы такого типа работают по компенсационному принципу - лишняя энергия отводится в виде тепла.

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт.Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства.

Далее переменный ток выпрямляется при помощи диодного моста VD1. Обычно производители (особенно китайские) используют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредно для нормального функционирования схемы. Пульсация сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора функции микросхема КР142ЕН, на радиолюбительском слэнге - «кренка».Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматика на подобных устройствах не предусмотрена, время зарядки определяет пользователя. Для контроля заряда собрана несложная схема на транзисторе (VT1) и диоде (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) гаснет.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники и попроще. Немудрено, что процент выхода из строя довольно высок.

У владельца появляется перспектива с относительно новым неработоспособным шуруповертом. По приложенной схеме вы можете собрать зарядное устройство для шуруповерта своими руками, которое прослужит дольше фабричного.

Меняя трансформатор и стабилизатор, вы сможете подобрать необходимое значение для вашего аккумулятора.

Аналоговые с внешнего блоком питания

Сама по себе схема зарядного устройства примитивна, насколько это возможно. В комплект входит сетевой блок питания, и собственно зарядник, в корпусе фиксаторе модуля аккумуляторных батарей.

Блок питания рассматривать нет смысла, его схема стандартная - трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. На выходе, как правило, 18 вольт, для классических 14 вольтовых аккумуляторных батарей.

Плата управления зарядом занимает площадь спичечного коробка:

Как правило, никакого теплоотвода на таких сборках нет, разве что нагрузочный резистор большой мощности. Подобные устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать в руках паяльник:

  • Первое условие - наличие источника питания. Если «родной» блок исправен, достаточно собрать несложную схему управления.В случае выхода из строя всего комплекта - можно использовать блок питания для ноутбука. На выходе требуемые 18 вольт. Мощности такого источника хватит за глаза для любого комплекта аккумуляторов
  • Второе условие - элементарные навыки сборки электросхем. Детали самые доступные, можно выпаять из старой бытовой техники, или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт.Схема управления на транзисторе KT817, усиление мощного транзистор КТ818. Его необходимо снабдить радиатором. В зависимости от тока заряда, не может рассеиваться до 10 Вт, поэтому потребуется радиатор площадью 30-40 см².

Именно экономия «на спичках» делает китайские зарядники такими ненадежными. Подстроечник 1 КОм необходим для точной установки тока заряда. Резистор 4,7 Ом, стоящий на выходе цепи, также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Об окончании заряда оповестит светодиодный индикатор, он погаснет.

Собранную схему легко link в корпус штатной зарядки. Радиатор транзистора выносить не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука, по прежнему используется по назначению.

Важно! Общий недостаток аналоговых зарядных устройств - долгий процесс заряда.

Для бытового шуруповерта это не страшно. Оставил заряжаться на ночь перед началом работ - на сборку шкафа хватит.Среднее время заряда китайской аккумуляторной дрели - 3-5 часов.

Импульсные

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе - второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час.Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокий токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие - высокая цена. Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Предложенная реализация на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа.

Особенности схемы является возможностью выбора напряжения заряда и типа батарейки.В описании на рисунке указано положение перемычек и значение резистора R19 для смены режима.

Если фирменная зарядка профессионального шуруповерта выйдет из строя - вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания для шуруповерта - схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта - можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу - индикация входного и выходного напряжения.Стабилизатор не требуется - электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Обратите внимание

Как видите, оживить аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как такой блок питания смотрите в этом видео

Тут можете скачать печатную плату в формате Lay

Так выглядит схема переделки зарядного устройства.

О sposport

Посмотреть все сообщения sposport

Зарядное устройство для дрели шуруповерта

Ни один ремонт не обходится без дрели. Этот электрический прибор питается от сети или батареи. Если для работ выбрана аккумуляторная дрель, для нее понадобится еще и зарядное устройство. Его продают в комплекте с комплектом. Однако и такой элемент рано или поздно выходит из строя. Чтобы не случилось досадного обстоятельства, изучить конструкционные возможности и описание зарядок. Особенно стоит познакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет узнать, как правильно его отремонтировать.

Виды зарядных устройств

Существует множество разновидностей приборов для зарядки аккумуляторных дрелей. Они отличаются ценой, принципом работы и особенностями ремонта. Каждый из видов шуруповертов следует рассмотреть подробнее.

Аналоговые устройства со встроенным блоком питания

Такие приборы довольно популярны благодаря невысокой стоимости.Если дрель не будет использоваться в профессиональных, не стоит делать упор на продолжительность работы. Главное условие, которому должен соответствовать самый простой зарядник - он должен обеспечить необходимую токовую нагрузку для зарядки аккумулятора шуруповерта.

Важно! Для начала заряда необходимо, чтобы напряжение на выходе блока питания оказалось выше, чем номинальный показатель батареи прибора.

Работа аналогового устройства с блоком питания осуществляется довольно просто. Такой зарядник эксплуатируется, как стабилизатор. Для устройства необходимо представить схему зарядного для батареи от 9 до 11 В. Не имеет значения, батарея какого типа используется. Аккумуляторные дрели-шуруповерты довольно распространены среди домашних мастеров, поэтому знание их ремонта пригодится каждому.

Такой блок питания многие домашние мастера собирают своими руками. Спаивание схемы можно провести только на универсальной плате. Чтобы обеспечить рассеивание тепла, микросхемы стабилизатора, необходимо найти радиатор из меди 20 кв.см площади.

Внимание! Стабилизаторы принципа эксплуатируются по компенсационномуу. Лишнюю энергию можно отвести в виде тепла.

Благодаря выходному трансформатору пониженное переменное напряжение с 220 В до 20 В. Рассчитать, какой будет мощность трансформатора, можно по току напряжения на выходе зарядки. Выпрямление переменного тока осуществляется диодным мостом.

После выпрямления ток оказывается пульсирующим. Однако такая особенность тока негативно сказывается на функционировании схемы.Пульсация можно сгладить фильтрующим конденсатором (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренка». Чтобы получилось напряжение 12 В, необходимо иметь микросхему с индексом 8Б. Управление собирается на транзисторе VT2. Кроме того, используются подстроечные резисторы. Автоматика на такие приборы не устанавливается. Как долго будет заряжаться аккумулятор, зависит от пользователя. Чтобы контролировать заряд, довольно простая схема на транзисторе VT1.В схеме присутствует и диод VD2. Когда будет достигнуто напряжение заряда, индикатор угасает.

В более современных системах имеется коммутатор. Благодаря ему отключается напряжение по окончании заряда. При покупке дешевого шуруповерта с ним в комплекте идет простой зарядник. Это объясняет, почему такие устройства ломаются очень часто. При покупке такого шуруповерта потребитель рискует остаться с новым, но нерабочим прибором. Однако зарядное устройство легко собрать своими руками. Главное - иметь схему.

Самодельный прибор может прослужить дольше покупного. Чтобы подобрать значение батареи дрели-шуруповерта, понадобится опытным путем настроить трансформатор и стабилизатор.

Аналоговые устройства с внешним блоком питания

Сама схема зарядного устройства довольно проста. В комплекте с таким прибором идет сетевой блок питания и зарядник. Не имеет смысла осматривать блока питания. Его схема отличается стандартным исполнением. Она включает диодный мост, трансформатор, выпрямитель и конденсаторный фильтр.Обычно на выходе имеется 18 В.

Управление осуществляется с помощью небольшой платы, которая имеет размеры спичечного коробки. Такие сборки не имеют теплоотводной системы. По этой причине такие устройства быстро выходят из строя. Поэтому пользователи часто интересуются, как зарядить аккумуляторную дрель-шуруповерт без зарядника.

Решить эту проблему можно довольно просто:

  • Одним из главных условий является наличие источника питания. При исправной работе «родного» блока можно создать простую схему управления.Если весь комплект вышел из строя, может быть использован блок питания от ноутбука. На выходе получаются нужные 18 В. Такой источник может обладать мощностью, которой хватит для любого аккумулятора.
  • Вторым условием служит умение собирать электросхемы. Детали обычно выпаиваются из старых бытовых приборов. Кроме того, большинство из них продается на радиорынке.

Блок управления должен иметь схему, как на фото:

Вход стабилитрон 18 В.Схема, которой будет управляться зарядник, работает на транзисторе КТ817. Чтобы обеспечить усиление, устанавливается транзистор КТ818. При этом он оборудуется радиатором для отвода тепла. В зависимости от того, какой будет ток заряда, на нем может рассеиваться до 10 Вт. Необходимо, чтобы радиатор обладал необходимой площадью - от 30 до 40 кв. см.

Ненадежность китайских аккумуляторов объясняется экономией производителей «на спичках». Чтобы установить точный ток заряда, следует иметь подстроечник 1 Ком. На выходе устанавливается резистор 4,7 Ом. Он также должен обеспечивать достаточное рассеивание тепла. Выдаваемая мощность не более 5Вт.

Собранная довольно просто размещается в корпусе стандартная схема зарядки. Радиатор необязательно выносить. Главное - чтобы внутри корпуса была достаточная циркуляция воздуха. Блок питания от ноутбука при этом по-прежнему используется согласно своему предназначению.

Важно! Одним из главных минусов аналоговых зарядных устройств является длительный процесс заряда.В случае с бытовой аккумуляторной дрелью-шуруповертом это не страшно. На простые работы его хватает. Достаточно поставить его заряжаться в ночь перед работами. Простая китайская батарея в шуруповерте обычно держится от 3 до 5 часов работы.

Импульсные

Профессиональные шуруповерты предназначены для интенсивного использования. Поэтому простои при выполнении работ недопустимы. Стоит помнить, что каждый серьезный прибор имеет цену. Поэтому ценовой вопрос следует опустить. Кроме того, в комплекте обычно имеется 2 батареи.

Импульсный блок питания дополняется «умной» управления. Благодаря этому аккумулятор заряжается на все 100% всего за час. Такой же зарядник аналогового типа можно соорудить своими руками. Однако его габариты будут равны размерам самого шуруповерта.

Импульсные приборы хороши тем, что лишены многих недостатков. Они довольно компактны, обладают высокими токами заряда и оборудуются продуманной системой защиты.Имеется лишь одна проблема - схема таких довольно сложна, что сказывается на устройствах стоимости прибора.

Однако даже такой аппарат можно соорудить своими силами. Экономия выходит примерно в 2 раза.

Стоит рассмотреть вариант для никель-кадмиевых батарей, которые используются третьим сигнальным контактом. Собирается схема устройства на MAX713. Этот контроллер является довольно популярным. Выходное напряжение будет составлять 25 В. Ток при этом будет постоянным. Собрать подобный источник питания достаточно просто.

Зарядное устройство оборудовано используемыми функциями, делающими его интеллектуальным. После того как уровень напряжения будет проверен, необходимо запустить режим ускоренного разряда. Это позволит предотвратить эффект памяти. Заряд при этом осуществляется за полтора часа. Главной отличительной чертой схемы является возможность выбора типа аккумулятора и напряжения заряда.

При выходе фирменной зарядки прибора прибора можно хорошо сэкономить на ремонте зарядного устройства для шуруповерта.Схема может быть собрана самостоятельно.

Блок питания для шуруповерта

Довольно часто владельцы дрелей-шуруповертов сталкиваются с ситуацией, когда сам прибор исправно работает, а блок аккумуляторов вышел из строя. Существует множество способов решения этой проблемы. Однако не каждый станет работать с токсичными деталями.

Чтобы продолжать работать с шуруповертом, подключите внешний блок питания. При наличии стандартного китайского прибора с батареями 14,4 В разрешении использования автомобильного аккумулятора. Однако есть и другой вариант - найти трансформатор с выходным напряжением 15-17 В, чтобы получить полноценный блок питания.

Необходимые детали при этом отличаются дешевизной. Прежде всего, понадобится термостат и диодный мост. Другие элементы работают сервисные функции - показывать входное и выходное напряжение. Стабилизатор приобретать не нужно. Это объясняется нетребовательностью электродвигателя шуруповерта.

Выводы

Как видно, сборка зарядного устройства для аккумуляторной дрели выполняется довольно просто.Главное - не решать сразу выбрасывать электроприбор. При полном выходе аккумуляторов из строя прибор можно переоборудовать под сетевой. Такая работа тоже имеет много тонкостей.

Чтобы соорудить собственную зарядку для шуруповерта, понадобится схему такого устройства и характеристики основных деталей. Сам процесс сборки довольно прост. Главное - уметь работать с паяльником.

Даже при выходе из строя блока питания профессиональной моделью шуруповерта его можно сделать сетевым. Если решено ремонтировать прибор самостоятельно, о цене деталей можно не беспокоиться - на радиорынке они стоят копейки. Знание таких функций ремонта аккумуляторных шуруповертов поможет выполнить работу самостоятельно.

Схема зарядного устройства для шуруповерта

В процессе использования дешевого китайского шуруповерта, недавно купленного, обнаружилось, что штатная зарядка слаба. Соответственно, должна быть установлена ​​схема зарядного устройства для шуруповерта, которая будет стабильно работать.А то родное, китайское, зарядное устройство медленно заряжало при пониженном напряжении в сети и очень сильно грелось при подключении к повышенному напряжению 220В.

Для сборки самодельной зарядки к моему инструменту я использовал уже многократно проверенную схему, сердце которой является составной транзистор КТ829. Данную конструкцию уже использовали на практике многие люди.

В зависимости от величины напряжения на аккумуляторе, проходящий через него зарядный ток регулируется КТ361, коллекторное напряжение транзистора управляет индикатором заряда, а сам КТ361 управляет работой составного транзистора.Светодиод в процессе зарядки горит, а как ток зарядки снижается, постепенно гаснет светодиод.

Максимальный ток зарядки ограничен резистором, с сопротивлением в 1 Ом. Требуемое напряжение на батарее определяет момент, когда заряд полный, процесс завершен, и ток зарядный уменьшается до нуля. Переменный резистор устанавливает порог заряда и после настройки, затем его заменяют на постоянный резистор необходимого сопротивления. Сам порог заряда необходимо установить слегка больше, обеспечивающую максимальную зарядку емкости.

Кроме транзисторов, естественно, любая схема зарядного устройства для шуруповерта трансформатор. В данном случае использовался трансформатор во вторичной обмотке которого напряжение 9 вольт и током в 1А, марка - ТП-20-14. Это трансформатор был снят из старого «Электроника-409» черно-белого малоформатного телевизора. Вы можете найти аналогичный трансформатор, выковыряв его из другого представителя «телерадио-динозавров».

, теперь осталось готовое устройство для зарядки шуруповерта аккуратно смонтировать в любой пластиковый корпус с подходящими габаритами.Представленная в этой статье улучшенная схема зарядного устройства для шуруповерта надежна и очень хорошо работает. Год работы без сбоев, все это время, шуруповерт от этого устройства заряжался надежно и быстро.

Схема зарядного устройства 12.6В 3А для шуруповерта с 12-вольтовым аккумулятором

В конце прошлого года я публиковал пару обзоров на тему переделки батарейных шуруповертов. Сегодня я расскажу об альтернативном варианте заряда переделанной батареи при помощи готового зарядного устройства.
В общем как всегда, осмотр, разборка, схемы, тесты.

В прошлый раз я предлагал использовать для заряда старое зарядное устройство с отдельным платой преобразователя. А что делать если старое зарядное устройство, поломано, съела кошка .
И вот я случайно наткнулся в одном из магазинов на вариант зарядного устройства, которое подойдет для батарейки 3S, т.е. 12.6 Вольта. Так как такой вариант является одним из самых распространенных при переделке старых шуруповертов, то я решил заказать его для обзора.

Упаковка весьма аскетичная, впрочем как и надпись, указывающая напряжение и ток заряда.

Комплект поставки весьма прост, кабель и собственно зарядное устройство.

Кабель в принципе неплохой, вот только вилка подкачала, варианты - резать, менять или искать переходник.

Зарядное устройство выполнено в формате блока питания, довольно увесистое, корпус прочный.

На одном из торцов корпуса расположен двухконтактный сетевой разъем, на второй стороне кабель с привычным 5.5 / 2.1мм штекером. Длина кабеля около 1 метра.

Так как это зарядное устройство, а не блок питания, который вы заряжаете свой смартфон / планшет, здесь присутствует индикатор заряда. Светит правда он не очень ярко, при ярком солнце его не будет заметно, как например и в свете вспышки.

Снизу присутствует наклейка с указанием характеристик, ничего нового, кроме того, что было указано на упаковке, я не увидел.

Как я выше писал, корпус довольно прочный, но против молотка и ножа он устоять не смог, а других способов разобрать данное изделие нет.

Плата внутри сидит очень крепко. Частично на двухстороннем скотче, частично приклеена силиконом в районе силовых элементов. На фото видно внутренности корпуса, в дополнение там осталась какая-то клейкая масса.

На вид экономно, но вполне качественно. Радиаторы имеют изоляцию и удерживаются за счет самого силового элемента, дополнительного лепестка и силиконового герметика.
Также к корпусу приклеен трансформатор и входной дроссель. В общем вынималась плата довольно тяжело.

На входе присутствует предохранитель, а также входной фильтр. К сожалению нет термистора, вместо него перемычка.

1. Входной конденсатор имеет емкость 68мкФ, для мощности около 40 Ватт вполне достаточно.
2. Высоковольтный транзистор CS7N60F в полностью изолированном корпусе.
3, 4. С одной стороны трансформатора спрятался оптрон обратной связи, с другой - правильный помехоподавляющий конденсатор Y класса, так что током вас не убьет.
5.Выходная диодная сборка 10 Ампер 100 Вольт, с запасом как по току, так и по напряжению.
6. Выходные конденсаторы имеют емкость 1000мкФ и напряжение до 25 Вольт, здесь также вопросы нет. Попутно есть место для установки помехоподавляющего дросселя и третьего конденсатора.

Снизу платы компонентов еще больше.

«Горячая» сторона блока питания. Здесь у меня также не возникло вопросов, ну почти не возникло 🙂

«Холодная» сторона. Здесь установлены элементы стабилизации напряжения, тока, а также индикации окончания заряда.

Претензия к «горячей» стороне у меня была только в плане пайки, а точнее ее качества. Такое ощущение, что ШИМ контроллер перепаивали, так как остальные компоненты запаяны аккуратно.
К выходным данным вопросов нет, все аккуратно показаны данные при помощи клея. Операционный усилитель LM358.

Так как обзор подобного устройства у меня еще нет, то не перерисовать схему было нельзя.
Впрочем первичная часть блока питания оказалась практически один в один с блоком питания, который я уже обозревал - Блок питания 12 Вольт 1 Ампер.Блок весьма надежный и качественный.
Отличие только в номиналах некоторых компонентов, а также их количество, микросхема имеет одинаковую распиновку.

Так как схема большая, чтобы было более понятно, я разбил ее на две части, первичную и вторичную.
Вторичная сторона отличается от привычных схем блоков питания, так как содержит больше узлов.

Распишу отдельно узлы.
1. Зеленый - Узел стабилизации выходного напряжения, отвечающий за режим CV.
2. Красный - Стабилизация тока, режим СС.
3. Синий - узел индикации.
Слева вверху два выпрямителя, основной и дополнительный (D3, С5) для питания операционного усилителя и светодиода. Дополнительное питание необходимо, чтобы эти элементы не потребляли ток, когда подключили аккумулятор, а зарядное не включено в розетку.
Между красным и синим узлом источник опорного напряжения для узла индикации и стабилизации тока.

И хотя большей частью все сделано вполне корректно, но есть особенность.Параллельно первому конденсатору подключен резистор номиналом 2.2к (R13A), потребление в выключенном состоянии есть все равно. Попробовать исправить эту ситуацию можно установкой диода (отмечен красным) вместо перемычки, которая в свою очередь стоит на месте отсутствия помехоподавляющего дросселя. Но есть проблема, этот диод будет греться, причем заметно, потому что я бы рекомендовал оставить как есть.
Теперь что менять если надо другое напряжение / ток.
1. Зеленый - делитель по цепи измерения напряжения, увеличение номинала верхнего резистора, увеличит выходное напряжение, нижнего - уменьшит.
2. Синий - Увеличение номинала шунта уменьшит ток, уменьшение - увеличит. Изменение будет пропорционально изменению номинала. Также изменение этого резистора влияет и на индикацию.
R19, ​​R13, увеличение верхнего резистора - уменьшение выходного тока, изменение нижнего действует наоборот.
3. Оранжевый - Делитель порога переключения индикации. Все то же самое как в п.2, только для индикации. Кстати отмечу, что этот узел имеет гистерезис, потому что переключение красный / зеленый происходит скачкообразно, а не плавно, мелочь, но приятно.

Отдельно фотка для перфекционистов, здесь я перечислил то, что можно установить на плату.
1. Y- конденсаторы, так как подключение без заземления, то смысла не имеют. Если заменить гнездо на трехконтактное, уменьшат помехи в сеть.
2. Термистор, уменьшит пусковой ток. Например NTC 5D-9
3. Выходной дроссель. Уменьшит уровень пульсаций на выходе, ток более 3 Ампер, индуктивность 1-10мкГн.
4. Варистор, увеличит защищенность блока питания при подаче высокого напряжения на вход. Диаметр 10мм, напряжение 470 Вольт.
5. Х-конденсатор, уменьшит уровень помех в сеть, место под 22-33нФ.
6. Двухобмоточный дроссель, обычно на небольшом колечке, также для уменьшения помех в сети.
7. Диодная сборка. Можно поставить первую, немного увеличит КПД и поднимет надежность, лучше ставить такую ​​же как уже используется, 10 Ампер 100 Вольт.
8. Выходной конденсатор. На уровне пульсаций скажется мало, но может поднять надежность работы.1000мкФ 25 Вольт.

Переходим к тестам.
Для начала пройду по основным позициям
1. Выходное напряжение - завышено примерно на 30мВ, что вполне в норме.
2. Ток от аккумулятора при отключенном питании, около 7мА. Довольно много, разрядит аккумулятор примерно через 2-3 недели. Лучше использовать аккумуляторы с защитой, впрочем защита обязательна в любом случае.
3. Зарядный ток 2.9 Ампера, немного ниже заявленного, но я считаю что ничего страшного.
4. Индикация настроена на ток 270мА, при падении тока заряда ниже этой включается зеленый светодиод и погасает красный.
5, 6. Так как устройство не умеет полностью обесточивать аккумулятор, то дальше вы видите падение тока почти до нуля. К примеру с 66мА до 28мА ток упал примерно за 8 минут.
Режим без полного снятия тока допустим, хотя и не очень желателен. Если аккумулятор исправен, то проблем не будет, но я бы советовал просто не оставлять его на большое время, например день-два.

Дальше я подключил зарядное к электронной нагрузке. Но так как электронная нагрузка не имеет режима CV, то пришлось подключиться минуя цепь стабилизации тока.
Был задан ток нагрузки в 3 Ампера и закрыт корпус для термопрогрева. Попутно контролируется напряжение уход, здесь также проблем нет, 5мВ через час термопрогрева это просто отлично, сказывается то, что большей применены точные резисторы.

Так как это зарядное, а не блок питания и большую часть времени оно работает с максимальным током, то я сразу задаю ток 3 Ампера.Время теста было 1 час, за это время оно полностью зарядит аккумулятор емкостью 2400-2600мАч. Дальше в любом случае ток будет падать и тестировать нагрев смысла нет.

1. Спустя час я проверил температуру корпуса, в самом горячем месте прибор показал 59 градусов, хотя на ощупь корпус не был горячий, возможно сказывается то, что пластмасса частично прозрачна в ИК диапазоне.
2. Открыл корпус измерил температуру, самая высокая была в районе снаббера и шунта первичной стороны, около 80 градусов, транзистор имел температуру 70-72 градуса.
3. Закрыл корпус на пару минут, повернул на 180 градусов, чтобы были видны остальные компоненты и измерил еще раз. В эту самую высокую температуру входит выходная диодная сборка, около 85 градусов.

Из тестов могу заключить, что с температурным режимом все нормально, до критических температур есть запас еще около 20-30 градусов.

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Что можно сказать в резюме, сначала по пунктам:
Преимущества
Крепкая и аккуратная конструкция
Применены компоненты с запасом
Хорошая стабильность параметров
Отсутствие перегрева
Четкая работа индикации окончания заряда

Недостатки
Отсутствие полного отключения заряда
Собственное потребление в 7мА.
Вилка кабеля имеет плоские штыри.

Мое мнение. На мой взгляд устройство имеет только один существенный недостаток, оно не снимает зарядный ток полностью. правильный заряд идет до снижения тока ниже 1/10 отного, затем отключение и последующее включение, если напряжение опять снизится. Конечно можно подумать и сделать какую-нибудь схему с гистерезисом, которая не отключит заряд, а снижается выходное напряжение так, чтобы отключить зарядный ток. Но на мой взгляд, если не оставлять подключенный аккумулятор надолго, то вполне пройдет и вариант как сделано сейчас.
Порадовала довольно неплохая сборка и то, что компоненты установлены с запасом. Также стоит отметить отсутствие перегрева, чем грешит довольно большое количество блоков питания. Было вообще показано, что устройство собрано на базе БП 12 Вольт 5 Ампер, подняло немного напряжение и снизив ток, потому получился такой результат.

В общем, если вы переделали батареи своего шуруповерта и они имеют напряжение 12.6 Вольта (три последовательных аккумулятора), а родное зарядное не подлежит восстановлению, то довольно неплохой вариант.

На данный момент зарядное устройство стоило около 13,7 доллара, для обзора менеджер снизил цену до 11 долларов, что на мой взгляд вполне адекватно за данное устройство с учетом его функционала и качества сборки.

На этом все, надеюсь что обзор был полезен.

Небольшой бонус

А не протестировать ли нам аккумулятор смартфона.

Товар предоставлен для написания обзора магазином.Обзор опубликован в соответствии с п.18 Правил сайта.

схема зарядного устройства и причины поломки

Пожалуй, самым востребованным инструментом любого домашнего мастера является шуруповерт. Но это устройство, как и любое другое, иногда ломается. Если это случилось, то в некоторых случаях можно заменить шуруповерт на электрическую дрель. Но если работы при помощи дрели невозможно выполнить, нужно нести шуруповерт в сервисный центр, чтобы мастера сделали ремонт устройства.Также на это может потребоваться много времени. Поэтому есть смысл попытаться сделать ремонт шуруповерта самостоятельно.

Прежде, чем начать ремонтные работы, необходимо познакомиться с конструкцией этого инструмента и определить элементы , которые необходимы, чтобы починить шуруповерт, среди них:

  • зажимы;
  • мультиметр;
  • необходимая запчасть.
  • наждачка.

Стандартная шуруповерта

Главным элементом является кнопка запуска, она выполняет ряд функций: включение электропитания и регулятора оборотов двигателя.Если кнопку до упора, то цепочка питания электродвигателя замкнется, в результате обеспечивается максимальная мощность. Число оборотов в этом случае также будет максимальным. В устройстве находится электрический регулятор, состоящий из ШИМ генератора . Этот элемент находится на плате.

Контакт, размещенный на кнопке, будет перемещаться вдоль платы с учетом надавливания на кнопку. От расположения элемента зависит уровень предполагаемого сигнала на ключ. В роли ключа выступает полевой транзистор.Принцип работы будет таким: чем сильней нажимаете кнопку, тем выше напряжение на транзисторе и тем больше напряжение на двигателе.

Реверс вращения двигателя происходит с помощью полярности на клеммах. Этот процесс происходит при помощи контактов, которые переключаются с помощью реверсной ручки.

Как правило, в шуруповертах находятся коллекторные однофазные двигатели постоянного тока. Они довольно надежны, и их очень просто обслуживать. Стандартный шуруповерт состоит из таких элементов:

  • корпус;
  • щетки;
  • якорь;
  • магниты.

Редукторная система преобразует высокие вращения вала двигателя в обороты патрона. В шуруповертах используются классические или планетарные редукторы. Первые устанавливаются очень редко. Планетарные редукторы состоят из таких частей:

  • солнечная шестерня;
  • кольцевая шестерня;
  • водило;
  • сателлиты.

Солнечная шестерня работает с помощью вала якоря, ее зубцы активируют сателлиты, вращающие водило.

Специальный регулятор устанавливается, чтобы регулировать силу, с которой она подается к шурупу. Как правило, есть 15 положений регулировки.

Поломки электрической части

Основными признаками поломки запчастей в этом случае являются:

  • невозможность регулирования количества оборотов;
  • невозможность переключения в реверсный режим;
  • поломка зарядного устройства;
  • шуруповерт не включается.

Для начала нужно проверить аккумулятор инструмента.Если шуруповерта был установлен на зарядку, но это не дало результатов, то нужно подготовить мультиметр и попробовать его при помощи определить поломку.

Сперва необходимо поменять напряжение аккумулятора. Эта величина обязана соответствует той, которая написана на корпусе. Если низкое напряжение, то нужно определить неисправную часть: зарядное устройство или аккумулятор. Для чего понадобится мультиметр. Это приспособление включается в сеть, затем измеряем напряжение на клеммах на холостом ходу.Оно обязано быть на несколько вольт выше, чем указанное на конструкции. Если напряжения нет, то нужно делать ремонт зарядного устройства.

Ремонт зарядного устройства

Очень часто проблема при работе с шуруповертом является быстрая разрядка аккумулятора. Причина или изношенность батареи, или неправильная работа зарядки. Расскажем подробней про ремонт зарядного устройства. Для примера будем использовать зарядку от БОШ AL 60DV - это устройство используется в паре с никель-кадмиев батареями.

Как правило, все зарядные устройства, как и большинство запчастей, являются оригинальным, и изготавливаются они не в Германии или Швейцарии, а в Китае . Но ничего страшного здесь нет, качество обычно соответствует стандарту.

Разъем БОШ трех контактный: один управляющий разъем и два силовых.

Чаще всего появляется такая ситуация - аккумулятор установлен в зарядку - но процесс зарядки завершается через несколько минут, причем аккумулятор разряжен, а зарядное устройство останавливается.

Чтобы понять проблему и найти неисправную запчасть, нужно разобрать зарядку. Откручиваем четыре шурупа внизу и открываем корпус. В корпусе, в одном отсеке расположен трансформатор переменного напряжения, а в другом - схема из выпрямителя с силовыми разъемами и управляющим чипом.

Затем включаем в сеть зарядное и меряем на трансформаторе силу тока - если все нормально, то приступаем к процедуре прохождения процедуры.

Не нужно трогать чип управления и выпрямитель, они, вероятней всего, в порядке.Переходим к контактной группе - один управляющий контакт и два силовых. Чтобы определить, в чем может быть неисправность, нам необходимо померить силу тока на силовых клеммах при работе заряда. Для чего мы припаиваем ко всем контактам по тонкому проводу - что бы можно было помереть напряжение при работе зарядки.

Желательно в этой схеме использовать несколько цветов проводов и соответственно плюс и минус их припаять. Затем собираем зарядку и тестируем при помощи мультиметра силу тока на клеммах при заряде.

Если сила тока на приборе нестабильна и колеблется в диапазоне от 3-4 до 14-18 вольт. Причем если пошевелить батарею, то происходит пропадание контакта. Именно тут и находится причина - за время эксплуатации устройства - клеммы выгибаются и плохой контакт влечет нестабильную зарядку батареи шуруповерта.

То есть, ясно, что нестабильный контакт нарушает работу логики зарядки - в третий контакт, управляющий, именно он отвечает за то, какая сила тока подается на клеммы.Его не получится замкнуть, так как внутри схемы любого аккумулятора находится терморезистор и его сопротивление изменяется с учетом температуры запчастей внутри аккумулятора. Именно так, он защищает батарею от перегрева и перезаряда. Но в этом случае есть выход. Мы опять разбираем зарядку, загибаем клеммы, дальше при помощи мультиметра смотрим за процесс зарядки - сила тока на клеммах будет потихоньку увеличиваться, а затем снижаться, причем лампочка индикатора на зарядке является дополнительным индикатором работы.

Скорость роста силы тока на клеммах указывает на еще один немаловажный фактор - износ аккумулятора. Если сила тока повышается очень быстро и доходит до 18-19 вольт, то аккумулятор в нормальном состоянии. Когда же батарея медленно принимает зарядку, то большая вероятность того что какая-то запчасть уже негодна и его нужно заменить.

Таким образом, после восстановления между зарядным и аккумулятором мы видим нормальный процесс зарядки . Если посадочное место зарядки расшатано, необходимо зафиксировать батарею в необходимом положении при помощи изоленты.Провода, которые припаяли для индикации, советуем оставить при помощи их очень просто определить, какая запчасть неисправна аккумулятор или зарядка.

Ремонт аккумулятора

Если неисправна батарея, то надо разобрать блок, внимательно осмотреть все места на качество крепления проводов. Если поврежденных креплений нет, то необходимо измерить силу тока мультиметром на элементе. Она обязана быть 0,8-1,1 вольт или выше. Если есть запчасть меньшей силы тока, то ее необходимо заменить.Вид и емкость элемента непременно должны соответствовать установленным элементам.

Если зарядка и аккумулятор исправны, но шуруповерт все равно не работает, нужно разобрать это приспособление. От клемм батареи выходит несколько проводов, необходимо взять мультиметр и померить силу тока на входе кнопки . Если она присутствует, то надо достать аккумулятор, при помощи зажимов закоротить от него провода. Мультиметр должен сопротивление, которое должно стремиться к нулю.В этом случае запчасть исправлена, проблема в щетках или других элементах. Если сопротивление другое, то кнопку надо будет поменять. Чтобы сделать ремонт кнопки, иногда достаточно почистить наждачкой контакты на клеммах. Также надо проверить и реверсную запчасть. Ремонт происходит с помощью чистки контактов.

Поломка механической части

Нужно проверить качество обмоток якоря , так как эту запчасть можно купить и заменить своими руками. Чтобы якорь, нужно померить сопротивление на пластинках коллектора, находящегося рядом.Значение обязано стремиться к нулю. Если во время проверки найдены пластинки с сопротивлением отличным от нуля, то надо сделать ремонт запчасти якоря или поменять его.

Поломки механической части определяют таким образом:

  • Шуруповерт вибрирует сильно при работе.
  • Во время работы шуруповерт издает посторонние шумы.
  • Шуруповерт включается, но работать им не получается из-за заклинивания.
  • Бьет зажимной патрона.

Если во время работы шуруповерт издает посторонние шумы, то это обозначает, что износ подшипник или втулки.Чтобы это починить, нужно разобрать двигатель, проверить уровень износа втулки и целостность подшипника.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
