Замена батарей на шуруповерте: Ремонт аккумулятора шуруповерта своими руками

   24.07.2020  Комментировать

Содержание

Замена аккумуляторов в шуруповерте

Мой шуруповерт Makita, с покупки которого прошло лет 5, потерял свою емкость в аккумуляторах. И встал очень острый вопрос в покупке новых элементов. Но не просто их замена на аналогичные, а полный отказ от Ni-Cd (ядовитых, малой емкости, с эффектом памяти) на Li-ion.И так, начнем!

Нам понадобится:

  1. ZIPPY Compact 1300mAh 4S 25C Lipo Pack или Turnigy 1300mAh 4S 30C Lipo Pack или Turnigy 1300mAh 4S 20C Lipo Pack (RU Warehouse)
  2. ИЛИ лучше, дешевле и больше емкость в аккумуляторах типа 18650 оригинального производства таких фирм как Samsung или LG, купить здесь: https://goo.gl/dwmqxE
  3. XT60 Male/Female
  4. DC-DC преобразователь (DC-DC LM2596) купить здесь: https://goo.gl/C5mBKS
  5. Контроллер заряда на 4 ячейки (Yh21047A)? купить здесь: https://goo.gl/RH0KxM

Элемент питания

Li-ion с 4 ячейками (по 3,7 Вольт каждая) в моем случае подходит больше всего, для вот такого типа аккумуляторов, который между прочем оказался разборным (на шурупах):


4 ячейки Li-ion выдают 14,8 Вольт емкостью 1000-1300 мАч.

В аналогичной статье, автор использует аккумулятор на 1000 мАч, в моем случае размеры позволяют не занижать емкость оригинальной батареи 1300 мАч. Если ваша конструкция позволяет использовать более емкий элемент питания, вы можете поставить хоть 5000 мАч, но каким током и сколько времени вы потратите на его зарядку.

— Нестеров Кирилл


В моем наборе шуруповерта Makita 2 аккумулятора по 1300 мАч каждый, что удобно как при зарядке (быстрая полная зарядка), так и в замене аккумулятора на новый. Я не так часто пользуюсь им, поэтому одного заряда всегда хватало на время заряда запасного. Аккумуляторы без параллельно включенных ячеек (мое личная не приязнь), только четыре последовательно. Собственно это видно и на этикетках:

Подключения данных аккумуляторов одинаковое, как по схеме, так и по разъемам. 5 контактный разъем для балансировки (специальный режим заряда, при котором не допускается заряжать аккумуляторную ячейку выше положенного ей напряжения, аналогично и контроля разряда не допуская падения напряжения ниже допускаемого) и 2 контактный для основной нагрузки.

Забегая вперед, аккумуляторы показали не очень хороший результат, набрав 1054 мАч при разряде, в этом не виновата схема защиты, так как замеры производились как с ней так и без нее:



Что TURNIGY, что ZIPPY Compact по 1000 мАч, они похожи не только размерами, но и качеством проводов и разъемов и цветом. А может это одно и то же с разной пленкой и наклейкой. Не поймите меня не правильно, но аккумуляторы типа 18650 оригинального производства таких фирм как Samsung, LG, Sanyo реально выдают положенную им емкость, о чем я уже подумал после этого теста. Только не берите 18650 со встроенной защитой, так как они ограничивают ток, а пусковой ток и рабочий шуруповерта превышает его в разы.

Но аккумуляторы куплены и я продолжаю переделка своего шуруповерта на Li-ion источник питания. И нашим следующим шагом это защита элементов питания.



Контроллер заряда на 4 ячейки

Это реальное фото схемы, здесь не хватает нескольких элементов, я заказывал у 2-х разных продавцов, отсутствие этих элементов в обоих случаях.

— Нестеров Кирилл

В двух словах, данная схема нужна для защиты 4-ёх Li-ion ячеек собранных в один элемент от низкого разряда, перезаряда, высоких токов нагрузки. Собственно это можно понять из технических характеристик:

  • Li-ion схема защиты на 4s (4 ячейки)
  • Рабочие температуры: -40~+85 градусов
  • Размер модуля (мм): 50*22*4
  • Защита от высокого напряжения элемента 4,15 ± 0,05 Вольт
  • Защита от высокого напряжения на элементе 4,25 ± 0,025 Вольт
  • Защита от разряда 2,50 ± 0.08 Вольт
  • При разряда поднимает напряжение 3,00 ± 0,1 Вольт
  • Ток перегрузки: 20-30 Ампер
  • Номинальный ток: 15 Aмпер. Естественное охлаждение 10 Ампер, добавить теплоотвод при 15A а, максимальный мгновенная ток 30A)

К сожалению я не имею возможности проверить эти характеристики на соответствие, одно знаю точно, схема проверена мною лично в полевых условиях и проблем не наблюдалось.

Схема включения:

Схема взята у китайского продавца, на стрелке написано по китайски:

自动激活/非自动激活选择：
贴0欧电阻时为自动激活.
拆掉0欧电阻时为非自动激活.

– Google перевод –
Автоматическое включение / не автоматические варианты активации:
Автоматически активируется опубликовал 0 Ом резистор.
Номера активируется автоматически, когда удаляется 0 Ом резистор.

— автор не известен
Эта же плата может заряжать и 3 ячейки / банки по включенной ниже схеме:

К сожалению мне пришла урезанная схема без того самого резистора и группы других деталей (как писал выше от обоих продавцов), я не знаю за что они отвечали, поэтому схему собирал, как указано у продавца на 4 ячейки.
Внимание!
На 2-ух фото неверно распаян 5 пиновый коннектор, его я взял со старой платы ИБП (источник бесперебойного питания). Точное название этого разъема xh-5p 2,54 мм эти разъемы не дорогие, легко можно найти на Aliexpress или ebay.
Как сказано первый раз, я не верно распаял разъем xh-5p, точнее перепутал боковые провода + и – (красный и черный соответственно), на плате немного нагревались элементы, при этом на выходе было 16 Вольт, так он пролежал несколько часов, разрядив батарею всего на 200-300 мА.
Перепаяв верно выводы, схема перестала греться на выходе все те же 16 Вольт. Зарядка iMax B6 в режиме зарядки без балансировки успешно зарядила аккумулятор через плату.

Для 5 контактного разъема допустимо использовать тонкие провода, все зависит от вашего будущего тока заряда. Другое дело основные выводы, для подключения нагрузки (P- и P+), не скупитесь на толстые медные провода, в моем случае это 2 проводника по 1,5 мм² каждый (проводники многожильные, так как они должны легко гнуться), ведь они должны выдерживать токи 20-30 Ампер.



DC-DC преобразователь

Тут все просто DC-DC LM2596 Step-down Adjustable Power Supply Module CC-CV LED Driver, ранее я его использовал в личных целях, как стабилизатор.

Характеристики:



В процессе наполнения … так как провожу тестирование штатного зарядного устройства на совместимость с новым Li-ion аккумулятором.

Монтаж в штатный корпус

Вот я и добрался до замены начинки штатного аккумулятора шуруповерта Makita.

Раскручиваем его корпус и вынимаем блок Ni-Cd ячеек, самое сложное это оторвать приваренные контакты от клемм, и тем самым не сломать хрупкий пластик, что у меня и не получилось, поэтому пришлось использовать супер клей.

Отсоединять термозащиту и защиту от высоких токов я не стал, ровно как и снимать их контакты с пластмассы. Соединение произвел сразу, тут подпаиваем только разъемы контактов (P- и P+), так как остальные припаиваем к разъемам, для удобства дальнейшего обслуживания.

Так как разъемы ставились на Ni-Cd банки, пришлось зафиксировать их в крышке тем же супер клеем:

Через несколько минут, размещаем аккумулятор на дне корпуса, соединяем клеммы с платой зашиты и небольшой маленький штрих – кусок поролоновой губки, которая позволяет избежать дребезг при вибрации нашего инструмента.



Таким образом замена аккумуляторов в шуруповерте занимает не более одного часа. Вес готового блока составил 225 грамм против оригинального Ni-Cd весом в 610 грамм, теперь работать с инструментом стало не просто без усталости а даже не привычно. Меня расстроил тот факт, что за не эти деньги мы получаем всего 1000 мАч, а не 2600 мАч если бы использовались оригинальные аккумуляторы 18650 фирмы Samsung. Время работы от одного заряда нереально долгое, на столько и самому не верится!

В процессе наполнения … так как провожу тестирование штатного зарядного устройства на совместимость с новым Li-ion аккумулятором.

.

Замена аккумуляторов в шуруповерте в домашних условиях: особенности литий-ионных батареек

Шуруповерт — один из тех инструментов, который нужен каждому мужчине. Прибор может работать как от сети, так и от специальных зарядных устройств. Поэтому о том, как происходит замена аккумуляторов в шуруповерте, рекомендуется знать каждому владельцу подобного изделия. Процесс несложный, но у некоторых моделей могут быть определенные особенности.


Для каждого изделия количество банок в батарее может быть разным

Определение неисправности

Перед тем, как устранить неисправность, требуется выяснить, действительно ли она присутствует. С этой целью выполняются следующие действия:

  • От изделия отключить батарею, при этом она должна быть полностью заряженной.
  • Разобрать корпус аккумулятора при помощи отвертки.
  • Извлечь из изделия все банки.
  • При помощи вольтметра на каждой банке замеряется напряжение. Для никель-кадмиевых изделий нормальным считается показатель в 1,2 Вольта, для литиевых — от 3,6 до 3,8 Вольт.
  • После проведения замеров определяют на какой детали напряжение меньше всего, именно она будет некачественной.
  • Аккумулятор необходимо собрать и установить в инструмент, после чего полностью его разрядить.
  • После этого требуется еще раз разобрать деталь, после чего повторно произвести замеры. Элемент с самыми низкими показателями нужно менять.

Важно! Заменить некачественные элементы достаточно просто, они подключаются в обычной последовательности с учетом плюсов и минусов. Это относится ко всем моделям Makita, Бош, Зубр, Метабо, Деволт, Интерскол, Диолд, AEG.

Общие рекомендации по ремонту

В отношении никель-кадмиевых аккумуляторов выделяют следующие особенности:

  • У подобных элементов присутствует элемент памяти. По классической схеме их необходимо трижды зарядить и столько же раз разрядить. Для новой детали правила точно такие же.
  • В качестве замены выбирают абсолютно аналогичный, чтобы не нарушить работу всего устройства.
Требуется подготовить необходимые инструменты

В отношении литиевых аккумуляторных батареек также есть определенные правила, которые требуется учитывать:

  • Нельзя использовать пайку. Подобные детали не переносят воздействия высоких температур и быстро выходят из строя. Допустимо использовать только очень мощный паяльник, но при этом работать требуется очень быстро.
  • Подобрать подобные элементы проще, потому что на рынке встречаются как иностранные, так и отечественные изделия, аккумуляторы которых являются одинаковыми.

Замена никель-кадмиевых аккумуляторов в шуруповерте на литиевые

Замена аккумуляторов шуруповерта своими руками на литиевые осуществляется при помощи расчета их количества при условии, что на один элемент потребуется 3,7 В. Например, для изделия мощностью в 14,4 В необходимо подготовить 4 банки Li-Ion стандарта 18650.

Также стоит учитывать разницу в размерах. Чтобы поменять АКБ понадобится приобрести контроллер заряда-разряда, который устанавливается дополнительно в корпус с банками. Кроме того, не исключается, что придется заменить зарядное устройство.

Технология замены Ni-Cd на Li-ion в шуруповерте

Литиевые элементы отличаются долговечностью, поэтому многие владельцы шуруповертов думают о том, что заменять ими никель-кадмиевые изделия.

Технология замены включает несколько этапов, которым требуется обязательно следовать.

Определение количества Li-ion аккумуляторов

В основном параметры аккумулятора нанесены на нем самом либо на шуруповерте. Для определения количества необходимых элементов требуется разделить указанное на инструменте напряжение на 1,2В (это номинальное напряжение одной никелевой банки).

Чтобы выяснить, сколько литиевых деталей потребуется на замену, деление проводится на 3,7 В — это нормальный показатель для данного вида банок.

Полученный результат рекомендуется округлять в большую сторону, это не скажется негативно на инструменте, а просто увеличит немного его мощность.

Требуется правильно подобрать все необходимые элементы для замены

Выбор Li-ion аккумулятора

Производители предлагают литий-ионные и литий-полимерные элементы. Вторые отличаются меньшим размером и большей безопасностью, однако и стоят они дороже. При этом они не способны отдавать в работу большие токи. Поэтому специалисты рекомендуют брать обычные литий-ионные банки.

Лучше, если у элемента будут приваренные гибкие отводы, потому что подобные детали не любят повышенных температур и лишней пайки. Рекомендуется посмотреть несколько вариантов в магазинах, чтобы выбрать наиболее подходящую модель.

Как влияет величина напряжения аккумулятора на продолжительность работы шуруповерта

Вопрос о том, как влияет величина напряжения аккумулятора на длительность работы изделия, интересует многих. Чтобы понять какая мощность у изделия, требуется умножить напряжение на емкость батареи.

Для справки! Например, у шуруповерта с батареей мощностью 14,4 В и емкостью 1,5 А/ч мощность будет составлять 21,6 Вт.

Готовые сборки 18650 аккумуляторов

В качестве замены лучше приобретать готовые сборки 18650 аккумуляторов. Можно сделать это на китайских торговых онлайн-площадках либо в других интернет-магазинах.

Выбор платы защиты BMS

Литий-ионные аккумуляторы требуют внимательного отношения и соблюдения определенных требований. Роль защиты выполняет плата BMS. Именно данный элемент не допускает превышение напряжения более 4,2 В и снижения меньше 2,55 В на один аккумулятор во время зарядки. Кроме того, элемент держит под контролем максимально допустимый ток и сохраняет необходимый баланс между батареями.

Основными параметрами при выборе является количество последовательно соединенных элементов. В интернете можно посмотреть таблицу, в которой указаны все необходимые параметры и с ее помощью подобрать подходящую плату.

Сделать замену можно даже в домашних условиях, главное — соблюдать последовательность

Блок питания для зарядки

Для литий-ионных аккумуляторов зарядные устройства выбирают, исходя из количества последовательно включенных аккумуляторов в батарее. Чем их больше, тем больше должно быть выходное напряжение.

Зарядка аккумуляторов штатным ЗУ от шуруповерта

При желании можно приобрести специальную универсальную плату для литиевого аккумулятора. Ее устанавливают в родное зарядное устройство. Однако специалисты рекомендуют использовать не доработки, а подходящие зарядки именно для этого вида батарей.

Индикатор емкости литиевой батареи

Индикаторы встречаются светодиодные и цифровые. Вторые дешевле, но не удобны в использовании. Лучше выбирать светодиодные варианты, исходя из количества последовательно включенных аккумуляторов.

Держатель 18650 аккумуляторов

Держатели для аккумуляторов 18650 также лучше приобретать готовые. При желании можно найти в онлайн-магазинах хорошие варианты по приемлемым ценам.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Перед тем, как заменить аккумуляторы в шуруповерте, рекомендуется подготовить правильную схему сборки. Чтобы исключить выход из строя каких-либо компонентов, необходимо точно соблюдать полярность подключения.

Важно! При составлении схемы рекомендуется на ней красным цветом отмечать положительную полярность, а синим — отрицательную.

Пример замены Ni-Cd аккумулятора на Li-Ion в шуруповерте

Примеры замены никелевого АКБ на литий-ионный можно найти в интернете. Для работы используют паяльник, термоклей и другие инструменты.

Важно соблюдать все необходимые последовательности, чтобы не нарушить работу изделия. При аккуратном и внимательном подходе даже в домашних условиях можно заменить одни элементы на другие.

Заменять аккумуляторы на шуруповерте несложно, с работой справится любой хоть немного разбирающийся в электричестве мужчина.


Как заменить аккумулятор в шуруповерте: ремонт АКБ

Приходит время, когда владелец аккумуляторного шуруповёрта начинает замечать, что его инструмент стал хуже работать. Вся причина заключается в том, что АКБ вышла из строя. Как правило, электроинструмент продают с двумя силовыми боксами. Если один блок стал барахлить, не исключено, что и второй аккумулятор оставляет желать лучшего. Замена двух аккумуляторов в шуруповёрте – операция довольно дорогостоящая.

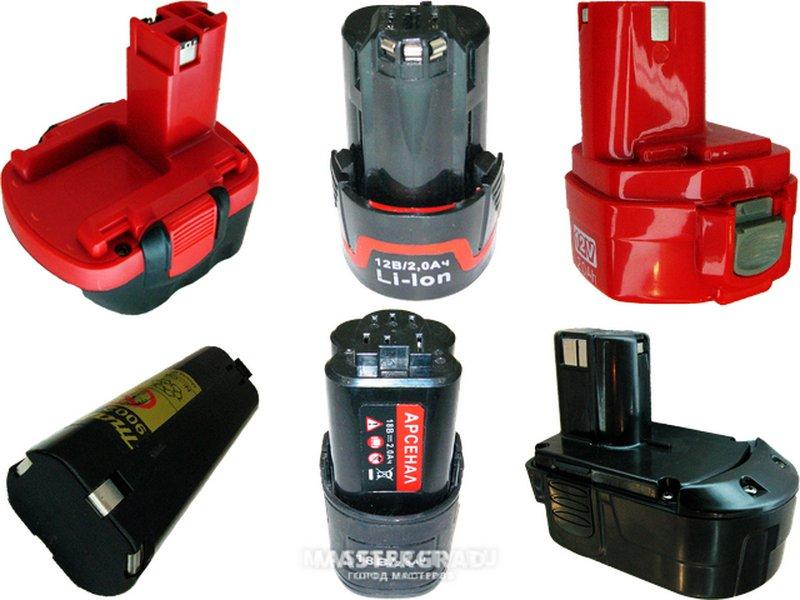

Аккумуляторный бокс шуруповёрта

Диагностика

Выход из строя силовых блоков происходит, когда шуруповёрты часто использовали, как дрель. Активная перегрузка может вызвать закипание электролита внутри аккумуляторов. Это чревато вздутием их корпусов и вытеканием электролита.

Чтобы опрометчиво не совершать траты на приобретение новых АКБ, нужно произвести диагностику старых батарей. Всё может обойтись только ремонтом зарядных элементов. Проверку батареи осуществляют в таком порядке:

  1. АКБ подключают к зарядному устройству.
  2. Через полчаса делают замер напряжения. Величина вольтажа обычно составляет 13 вольт. Через 2 часа напряжение на клеммах АКБ составит 14в. Окончательно батарея покажет 17в.
  3. Если по истечении 60 минут после начала процесса зарядки сила тока составит 1 А и более, то аккумулятор полностью исправен.
  4. Далее проверяют АКБ под нагрузкой. Обычно подключают лампу мощностью 40 Ватт либо берут 12 вольтовую лампочку для фары авто мощностью 35 Ватт.
  5. Если через три минуты напряжение на клеммах бокса будет меньше 12,4 в, то одна из банок или сразу несколько штук требует замены.

Измерение напряжения АКБ

Ремонтные работы

В случае низких показателей АКБ для шуруповёртов они нуждаются в ремонте. Поступают следующим образом:

  • Корпус силового блока разъединяют на две части, делая доступными банки. Для этого достаточно отвёрткой извлечь винты корпуса;

Внимание! Брендовые производители делают аккумуляторные боксы неразборными. Домашние мастера разбирают их, пользуясь ножом и отвёрткой.

Никель-кадмиевые элементы

  • Под крышкой корпуса находят блок из никель-кадмиевых банок, соединённых между собой никелевыми полосками с помощью точечной сварки;
  • Целью ремонта является выявление неработоспособных элементов цепи батареи. Для этого банки освобождают от никелевой ленты с помощью кусачек и плоскогубцев;
  • Каждый «бочонок» проверяют тестером. Напряжение должно быть в пределах 1,2-1,4 в;
  • С низким показателем элементы отставляют в сторону для дальнейшей реанимации;
  • Отбракованные бочонки проверяют на вздутие, цельность корпуса и отсутствие потёков электролита;
  • Вздутые, треснутые элементы утилизируют.
  • Остальные банки можно попытаться «вернуть к жизни».

Разобранный аккумулятор

Восстановление работоспособности АКБ для шуруповёртов

Бочонки, которые показали низкое напряжение, можно не менять на новые элементы, а попытаться реанимировать их. Делают это так:

  1. Вооружаются шприцем, дистиллированной водой, шуруповёртом со сверлом ø 0,8-1 мм.
  2. В верхней части корпуса батарейки просверливают отверстие.
  3. В шприц набирают дистиллированную воду и с помощью иглы медленно вводят её в дырочку на корпусе.

Важно! Если при вводе воды в корпус АКБ навстречу потечёт электролит, батарейку выбрасывают. Такой способ восстановления подходит только для пересохших батареек.

  1. Если через 30 минут мультиметр покажет увеличение значения напряжения, то батарейка сможет прослужить довольно долгое время.
  2. Дырку заклеивают эпоксидной смолой.
  3. Батарейку вставляют в гнездо зарядного устройства и доводят напряжение до номинального значения.

Перепрошивка ёмкости аккумуляторных элементов

Никель-кадмиевые АКБ «страдают» одним недостатком, называемым эффектом памяти. В процессе эксплуатации инструмента батарейки могут «запоминать» моменты недозаряда. Поэтому сколько ни заряжают такие батареи, всё равно они будут оставаться недозаряженными.

Чтобы убрать это явление, аккумуляторы шуруповёртов перепрошивают, восстанавливая их номинальную ёмкость. Суть метода заключается в том, что на полюсы батарейки подают ток напряжением, втрое превосходящим номинальное значение 1,2в.

Восстановление ёмкости осуществляют в следующем порядке:

  1. Батарею разбирают на отдельные элементы. Никелевую ленту, приваренную точечной сваркой, срывают плоскогубцами с полюсов батареек.
  2. Каждый элемент, «подозреваемый» в наличии эффекта памяти, подвергают воздействию мощного зарядного устройства. Можно воспользоваться прибором для зарядки автомобильных АКБ.
  3. Зарядное устройство устанавливают в режим подачи импульса напряжением 3,6 в.
  4. Клеммы проводов зарядного устройства прижимают к одноименным полюсам батарейки на 3-5 секунд.
  5. После этого элементы тестируют мультиметром. Если напряжение составит 1,4 в, то это значит, что батарейка восстановила свою ёмкость и избавилась от пагубного эффекта памяти.
  6. Остальные банки, которые не ответили нужным требованиям (менее 1,4 в), утилизируют.

Установка новых банок в аккумуляторном боксе

Можно все элементы заменить новыми батарейками. Но, если были выявлены негодные «бочонки», а часть элементов показала свою работоспособность, можно восполнить батарею лишь только несколькими банками. Это позволит выйти из ситуации с наименьшими затратами.

Дополнительная информация. Не должно возникать сомнений, чем нужно заменить негодные банки. Их можно поменять на точно такие элементы. Ни в коем случае нельзя менять никель-кадмиевые элементы на литий-ионные аккумуляторы или банки других размеров.

Обычно конфигурация сборной конструкции АКБ состоит из двух уровней. Нижний ряд, как правило, состоит из 10-11 элементов. В верхнем уровне располагаются две батарейки или одна банка. Формировать новую пирамиду нужно в том же порядке, что и старая конфигурация.

Нужно соблюсти то же положение полюсов, что было ранее. Восстанавливают соединения банок двумя способами:

  1. Пайка.
  2. Точечная сварка.
Пайка

Для пайки никель-кадмиевых батарей лучше воспользоваться индукционной паяльной станцией. Наконечник паяльника сделан из меди, покрытой ферромагнитным сплавом. За счёт индукционного характера электрического импульса жало прибора не перегревается. Это важно потому, что банки АКБ не терпят воздействия большой температуры. Электролит может закипеть, и элемент попросту взорваться. Процесс пайки протекает следующим образом:

  1. Для удобства паяния батарейки потребуется зафиксировать в нужном положении. Можно на них одеть резиновое кольцо или обмотать нитками.
  2. Никелевую ленту нарезают нужными по размеру отрезками. Если таковой не найдётся под рукой, ленту можно нарезать из простой консервной банки.
  3. Готовят припой, флюс и очиститель жала из латунной стружки.
  4. Сначала наносят жалом флюс на тыльную сторону никелевой полоски и верхнюю площадку батарейки. Затем лудят обе стороны.
  5. Прижимают ленту к банке и прогревают сверху жалом паяльника. После схватывания пайки переходят к паянию следующего элемента.
  6. Возле места соединения во время пайки рекомендуют прижимать металлический стержень (толстый метиз или подобный материал). Это позволит создать отвод тепла и не даст аккумулятору перегреться.
  7. Ремонтный блок из аккумуляторов снова заключают в кожух АКБ, скрепляя его части винтами.

Пайка аккумуляторных элементов

Точечная сварка

Удачная пайка соединений банок доступна опытным мастерам. Чтобы избежать неудач, лучше воспользоваться точечной сваркой. Такое устройство можно собрать своими руками или воспользоваться услугами мастерской.

Особенностью контактной сварки является то, что соединение металлических элементов происходит на площади 2-3 мм2 в течение миллисекунд. Металл в месте соединения плавится под действием импульса электрического тока большой мощности. Зона нагрева не расширяется за пределы контакта.

Точечная сварка

Сварка никелевой полосы с никелево-кадмиевой батарейкой происходит следующим образом:

  1. Два медных электрода с зазором между ними 2 мм прижимают к металлической ленте, уложенной на полюсе аккумуляторного бочонка.
  2. Кнопкой включают подачу импульса тока.
  3. В течение времени прохождения тока (40 млсек) происходит сваривание металлических деталей.
  4. После того под электроды пододвигают следующую батарейку, накрытой никелевой пластиной. Процесс сварки повторяется.
  5. Последовательным переходом от минусовой площадки одного элемента к плюсовому выводу следующей банки производят сварку всей аккумуляторной батареи.
  6. Блок из аккумуляторных банок приваривают к выходным клеммам силового корпуса.
  7. Части кожуха соединяют винтами с помощью отвёртки.

АКБ после ремонта

Вышеизложенное даёт представление, как можно с помощью ремонта и замены аккумуляторов восстановить работоспособность АКБ, чтобы шуруповёрт смог полноценно функционировать. Если нет возможности сделать эту работу в домашних условиях, то в мастерской всегда придут на помощь.

Видео

Замена Аккумулятора В Шуруповерте На Li Ion

переконструировать аккумулятор для отверток на литиевых клетках

Некоторые владельцы отверток хотят переделать батареи из их числа в литиевые батарейки. На эту тему написано много статей, не я хотел бы обобщить информацию на эту тему в этом деле материале. В первую очередь, будут рассмотрены аргументы в интересах преобразования отвертки в литиевые батареи не против нее. В добавок рассмотрим некоторые моменты процесса замены батареи.

Все за и против переделки аккумуляторной батареи с литиевыми элементами

В первую очередь, нужно думать об этом решении, однако мне нужно это изменение? Последний пример, это будет откровенный «самопал», а иной раз приводит к сбою как аккумулятора, так не самой отвертки. Поэтому необходимо рассмотреть плюсы не минусы этой процедуры. Вам, что спустя время некоторые из вас решат не менять Ni-Cd-батарею для отвертки на литиевые элементы.

Плюсы «за»

Начнем с преимуществ:

  • Плотность энергии ионов лития значительно выше, чем у никель-кадмия, которые по умолчанию используются в отвертках. То есть батарея на литиевых батареях будет иметь более низкий вес, чем батарея кадмия с одинаковой емкостью и выходным напряжением;
  • Зарядка литиевые батарейки происходит намного быстрее, чем в случае NiCd. Для их безопасной зарядки требуется около часа;
  • Литий-ионные аккумуляторы не имеют «эффекта памяти». Это означает, что они не должны полностью разряжаться перед зарядкой.

Теперь о недостатках и сложностях литиевых батарей.

Минусы «против»

  • Литиевые аккумуляторные батареи не могут заряжаться выше 4,2 вольта и разряжаться ниже 2,7 вольт. В реальных условиях этот интервал еще уже. Если вы выходите за эти пределы, аккумулятор можно отключить. Поэтому, помимо самих литиевых банок, вам необходимо подключить и установить контроллер зарядки в отвертку;
  • Напряжение одного элемента LiIon составляет 3,6-3,3 вольта, а для NiCd и NiMH это значение составляет 1,2 вольта. То есть возникают проблемы с сборкой аккумулятора для отверток с номинальным напряжением 12 вольт. Из трех литиевых банок, соединенных последовательно, вы можете собрать аккумулятор номинальной мощностью 11,1 вольт. Из четырех, 14,8, из пяти, 18,5 вольт и т. Д. Естественно, что пределы напряжения для разрядки заряда также будут разными. То есть могут быть проблемы совместимости конвертированной батареи с отверткой;
  • В большинстве случаев банки стандарта 18650 используются в качестве литиевых элементов для переделки. По размеру они отличаются от банок Ni-Cd и Ni-MH. Кроме того, там будет место контроллер зарядки и разрядки. Все это нужно будет вставить в стандартный корпус аккумулятора отвертки. В противном случае им будет крайне неудобно работать;
  • Зарядное устройство для кадмиевых батарей может не подходить для зарядки аккумулятора после его переделки. Возможно, вам потребуется изменить память или использовать универсальное зарядное устройство;
  • Литиевые батареи теряют свою производительность при отрицательных температурах. Это важно для тех, кто использует отвертку на улице;
  • Цена литиевых батарей выше, чем у кадмия.

??Как перенести отвертку на литиевую батарею, подробное руководство

Страница со всеми железами В этом видео я расскажу вам о литиевых батареях, BMS и о том, как



Как заменить аккумулятор-отвертку на Li-Ion ЧАСТЬ 1

ЧАСТЬ 2: Для 9,6 В и 12 В отверток: Аккумуляторы LG 3000mAh 20A:

замена батареи в отвертке для лития

Что вам нужно оценить перед началом работы?

Необходимо определить количество элементов в батарее, которое в конечном итоге решает величину напряжения. Для трех элементов потолок будет 12,6, а для четырех 16,8 вольт. Речь идет о переработке широко распространенных батарей с рейтингом 14,4 вольт. Лучше выбрать 4 элемента, потому что при работе напряжение быстро достигнет 14,8. Разница в нескольких вольтах не повлияет на производительность отвертки.

Кроме того, большее количество литиевых клеток даст большую емкость. Итак, более длинный отвертка.

Литиевая батарея 18650

Номинальное напряжение литиевых элементов составляет 3,6-3,7 вольт, а емкость в большинстве случаев составляет 2000-3000 мАч. Если батарея позволяет, вы можете взять не 4, а 8 элементов. Два соединяют их с 4 параллельными узлами, а затем соединяют их последовательно. В результате вы можете увеличить емкость аккумулятора. Но не каждому корпусу удастся собрать 8 банок 18650.

И последний подготовительный этап. это выбор контроллера. По своим характеристикам он должен соответствовать номинальному напряжению и току разряда. То есть, если вы решили собрать батарею 14,4 вольта, тогда вы выбираете контроллер с этим напряжением. Рабочий разрядный ток обычно выбирается наполовину равным максимально допустимому току.

Плата контроллера зарядки

Выше мы установили, что максимально допустимый кратковременный ток разряда для литиевых элементов составляет 25 ампер. Следовательно, контроллер заряда-разряда должен быть рассчитан на 12-15 ампер. Тогда защита будет работать, если ток увеличен до 25-30 ампер. Не забывайте о размерах защитной платы. Он вместе с элементами необходимо будет вставить в корпус аккумулятора отвертки.

Замена аккумулятора

Ну, процесс сборки продолжается. Сначала разоберите корпус аккумулятора. Если эта модель составляет 14,4 вольт, тогда внутри нее будет 12 никель кадмиевых батарей номинальной мощностью 1,2 вольта.

Сборка никель-кадмиевых батарей

После этого вам необходимо сварить купленные предметы в сборку последовательного соединения. Затем контроллер припаян к нему в соответствии со своей схемой. В этом случае соединяются точки балансировки. На материнской плате имеется специальный разъем для них, и часто провода с разъемом поставляются в комплекте.

Корпус аккумуляторной батареи с отверткой

После сборки батареи штыри припаиваются до плюс-минус, и вся конструкция помещается в корпус. В принципе, процесс закончен. Проблемы могут возникнуть только с зарядным устройством. Но в большинстве случаев обычная зарядка для отверток заряжает литиевые элементы без проблем. В то же время заряд банок проходит через контроллер, поэтому нет ничего плохого в самих элементах.

В сети вы можете найти рекомендации по экономии на плате контроллера. То есть покупается более дешевая модель, рассчитанная на меньший ток. И что это не ограничивает работу отвертки, разряд осуществляется не через контроллер, а непосредственно из банок. И их зарядка, как и ожидалось, проходит через контроллер.

Читайте так же

сменных батарей (без отвертки) для музыкальных книг – Книги Кали

Каков возрастной диапазон звуковых книг?

Наши аудиокниги подходят для детей от 0 до 5 лет. С нашими звуковыми книгами дети могут извлечь пользу из прослушивания детских стишков, ознакомления с чтением и получения удовольствия от общения со своими опекунами с самого раннего возраста.


Батарейки включены?

Да, в каждой книге есть три батарейки A10. Они рассчитаны на 1 час 20 минут, что эквивалентно 300 нажатию кнопок. Кроме того, с каждой книгой, купленной на нашем сайте, мы также бесплатно берем один дополнительный комплект батареек! Для получения дополнительной информации о батареях щелкните здесь.


Как я могу получить комплект батарей бесплатно?

1. Если вы приобрели книгу не на нашем веб-сайте, вы можете получить свой первый комплект батарей бесплатно. Добавьте один комплект аккумуляторов или аккумуляторы в корзину и введите код: Free-Batteries при оформлении заказа.
Для заказов в США стоимость доставки комплекта батарей составляет 3,49 доллара США, а для аккумуляторов без отвертки – 1,99 доллара США.


2. Если вы купите книгу на нашем веб-сайте: Вы получите один комплект батарей бесплатно при каждом заказе. Добавьте свой бесплатный подарок при оформлении заказа

Если у вас есть вопросы, свяжитесь с нами по адресу [email protected].


Коллекция Timeless Stories

  1. Батарейки включены? Да, коллекционные книги Timeless поставляются с 3 батареями AAA
  2. Могу ли я изменить свою запись? Да, вы можете записывать неограниченное количество раз.
  3. Безопасна ли моя запись? Да, в батарейном отсеке есть кнопка безопасности. Если вы довольны своей записью, вы можете безопасно сохранить ее, чтобы случайно не стереть.
  4. Как долго длится запись? Вы можете записывать до 10 минут.
  5. Какова длина предварительно записанной версии истории? 5 минут.
  6. Могу ли я поменять буклет? Да, вы можете заказать новый буклет на сайте, и мы даже отправим первый бесплатно!
  7. Для какого возраста вы рекомендуете книги? От 3-10 лет.

Когда я получу свой заказ?

Заказы в США : Мы отправляем ваш заказ в течение 24 часов с понедельника по субботу через USPS из Лос-Анджелеса, Калифорния. В обычное время года доставка вашего заказа может занять от 2 до 9 рабочих дней. В праздничные или пиковые сезоны доставка может занять немного больше времени.

Международные заказы : Мы пользуемся услугами международных перевозчиков, таких как DHL и UPS, чтобы обеспечить максимально возможную цену. В обычное время года доставка вашего заказа может занять 7–14 рабочих дней.Пожалуйста, нажмите на эту ссылку, чтобы узнать больше о международной политике доставки. В праздничные или пиковые сезоны доставка может занять немного больше времени.


Предоставляете ли вы гарантию на свою продукцию?

Да, в США мы предлагаем 1 год гарантии. Мы также хотим, чтобы вы как можно дольше наслаждались нашими книгами! Таким образом, вы можете заменить свои книги по ЛЮБОЙ причине за полцены через год. Нажмите здесь, чтобы узнать больше.


Предлагаете ли вы подарочную упаковку?

Да, вы можете выбрать этот вариант, добавив его прямо в корзину здесь или выбрав опцию «Подарочная упаковка» при оформлении заказа.Мы с радостью напишем сообщение и на вашу открытку! Добавьте свое сообщение в «Раздел примечания к заказу» в корзине.

Что произойдет, если я не на 100% удовлетворен своей покупкой?

Мы здесь, чтобы сделать это правильно для вас! Напишите нам по адресу Guarantee@calisbooks. com, и мы поможем вам, пока вы не будете удовлетворены на 100%!


У меня еще вопрос. Как я могу связаться с вами?

Нам нравится получать от вас известия, и мы гордимся нашим первоклассным обслуживанием клиентов!

Пожалуйста, присылайте нам любые вопросы, комментарии или предложения на hello @ calisbooks.com.

Замена аккумулятора ноутбука Dell XPS 9550

У меня XPS 9550 с апреля 2016 года, так что ему почти 4,5 года. Он все еще идет неплохо, но аккумулятор немного подустал. Я садился на диван, планируя немного модерировать пакет Chocolatey, и он становился плоским менее чем за час (это просто Firefox). Любые более тяжелые задачи съедают энергию еще быстрее.

Хотя мне бы очень понравился новый ноутбук, я думаю, что до него осталось еще год (или больше), поэтому я начал поиски запасной батареи.

Ричард написал о своем опыте замены батареи в той же модели несколько лет назад. К сожалению, поставщика, которого он использовал, больше не существует.

Если вы погуглите «Сменный аккумулятор Dell XPS 9550», вы узнаете несколько вещей:

  1. Dell (по какой-то странной причине) на самом деле не продает сменные батареи для этой модели.
  2. На Amazon.com перечислено несколько товаров, но хотя в результатах поиска указано, что они доступны в Австралии, для каждого, когда вы нажимаете на него, говорится: «Этот товар не может быть доставлен в выбранное вами место доставки.Пожалуйста, выберите другое место доставки ».
  3. На Amazon.com.au ничего нет.

Осталось попробовать сторонние веб-сайты, и одна из возможностей, которая появилась в списке, была https://www.laptopbatterydirect.com.au/.

У них есть батареи мощностью 56 Вт и 84 Вт, указанные для Dell XPS 15 9550.

Я знал, что мне также понадобится отвертка Torx T5, ​​чтобы расстегнуть корпус ноутбука. Что любопытно, на одной из фотографий были две отвертки. Я написал компании по электронной почте и подтвердил, что они действительно включают отвертки (и действительно, они были в коробке, когда она прибыла).

Доставка батареи заняла всего несколько дней. Судя по всему, у них есть склад в Австралии, поэтому не нужно было приезжать из-за границы. Это был бонус.

Dell публикует полное руководство по обслуживанию XPS 15 (включая замену аккумулятора).

Снятие нижней части ноутбука было несложным, сняв все винты Torx.

Выверните все винты вокруг старой батареи, а затем вставьте новую. Она плотно прилегала, особенно вокруг разъема.Немного нежных убеждений помогло ему сесть правильно.

Я видел несколько обзоров (в основном на Amazon) о людях, которые пытались установить сторонние батареи, и либо ноутбук отказывался работать с ними, либо они не держали заряд должным образом, поэтому я немного нервничал, увидев как все прошло.

Отчет об аккумуляторе

Windows может сгенерировать HTML-отчет о заряде батареи через powercfg / batteryreport . История ведется только с момента последней переустановки Windows. Я делал это несколько раз с тех пор, как впервые получил этот ноутбук, поэтому, к сожалению, это не вся история каждой батареи, которая у меня была.

Самые последние записи о старой батарее указывают на то, что ее емкость снизилась до уровня всего 25 992 мВтч (при 100% заряде). Приятно, что новая батарея сообщает о 81 442 мВтч.

Срок службы батареи увеличился с 53 минут до почти 6,5 часов.

Так что я думаю, что это хорошее обновление. Время покажет, на сколько хватит этой батареи.

Как заменить аккумулятор iPhone 5

Если вы начинаете испытывать значительное сокращение времени автономной работы вашего iPhone 5, но еще не готовы к обновлению, вы всегда можете попробовать ремонт своими руками. Это не только просто, но и намного доступнее, чем новый iPhone. Следуйте инструкциям, и мы проведем вас от начала до конца!

Что нужно для самостоятельной замены аккумулятора в iPhone 5

Для ремонта iPhone 5 вам потребуются некоторые инструменты и детали. iMore рекомендует использовать только качественные и оригинальные запчасти от надежных поставщиков, таких как iFixYouri. У них есть качественные детали, инструменты и многое другое для всех ваших потребностей в ремонте.

  • Запасной аккумулятор для iPhone 5
  • Присоска
  • Отвертка с предохранителем 5-гранная
  • Отвертка Phillips Standard # 000
  • Инструмент Spudger
  • Лезвие для бритвы
  • Инструмент для открывания iSesamo

Шаг 1. Выключите iPhone 5

Перед тем, как начать любой ремонт, всегда полностью выключайте iPhone, используя опцию Slide для выключения питания .Достаточно просто, правда?

Шаг 2. Снимите передний экран в сборе

Альтернативный метод. Если у вас возникли проблемы с подъемом экрана с помощью присоски, вы можете вставить лезвие бритвы на внешний край любого держателя для винтов и слегка приподнять его. Этот метод дает вам достаточно места, чтобы вставить под него лопатку и освободить экран. Я рекомендую этот метод, если ваши руки не так устойчивы или вы боитесь, что слишком сильно потянете и повредите кабель.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Шаг 3. Замените аккумулятор

В начале этого раздела я скажу, что пластиковые язычки батареи, которые нужно потянуть, чтобы освободить, бесполезны. Они отламывают или гнут аккумулятор. Вы можете попробовать этот метод, но я предлагаю вместо этого следовать моим инструкциям ниже.

При выполнении описанных выше действий важно соблюдать осторожность, чтобы не проколоть и не погнуть аккумулятор. Просто не торопитесь, и вы добьетесь цели.Не торопитесь и не форсируйте это.

  • Теперь вы можете вставить новую батарею . Обратите внимание на соединительный кабель, так как вам, возможно, придется немного согнуть его, чтобы придать ему форму, если это еще не сделано. Также снимите клейкую подложку с задней стороны аккумулятора.
  • Снова подсоедините разъем аккумулятора , аккуратно выровняв его и надавив пальцем.
  • Установите на место кожух батареи и используйте отвертку # 000 , чтобы заменить два винта.

Шаг 4. Подсоедините дисплей в сборе

Шаг 5: Проверьте аккумулятор

Чтобы проверить аккумулятор, просто включите iPhone 5 и убедитесь, что он работает. Рекомендуется полностью зарядить его и убедиться, что аккумулятор полностью заряжен и не разряжается слишком быстро, что может быть признаком неисправной замены. Также убедитесь, что ваш iPhone 5 не нагревается во время зарядки, что является еще одним признаком неисправной батареи.

Если все прошло по плану, значит, вы снова должны быть в рабочем состоянии! Если нет, посетите наши форумы iMore и выполните быстрый поиск помощи и ответов на часто задаваемые вопросы DIY.

Основной

Как заменить аккумулятор | Шагомер Omron HJ-303

Вы видите на шагомере мигающую батарейку с крестиком? Значит, пора сменить аккумулятор! Вы можете не торопиться с заменой батареи – она ​​не умрет в одночасье. Мой шагомер начал мигать в тот день, когда я отправился в поход к Кратерному озеру, поэтому у меня не было возможности заменить его почти неделю, но старая батарея продолжала тикать.

В этих шагомерах используется батарейка CR2032, которую часто можно найти даже в небольших магазинах.Он обязательно будет доступен в вашем местном CVS или Walgreens.

Вам также понадобится очень маленькая отвертка, чтобы заменить батарею. В моем шагомере была небольшая отвертка с плоской головкой, которая звучала великолепно, пока я не попытался использовать ее и не обнаружил, что она все еще слишком велика, чтобы работать с шагомером, с которым он продавался! У меня дома была небольшая отвертка Phillips, которая работала достаточно хорошо. (Винт может быть любого типа – если отвертка достаточно мала.) Если у вас нет отвертки подходящего размера, не выходите и не покупайте ее.Люди, обслуживающие эти прилавки для электронных устройств рядом с батареями, скорее всего, будут иметь один за прилавком, который вы можете использовать, поэтому спросите у рабочих, могут ли они вам помочь.

В этом шагомере для работы используется одна кнопочная батарейка CR2032.

Когда менять батарею

Помимо очевидного – когда шагомер сообщает вам, что необходимо заменить батарею, – лучшее время для замены батареи – вскоре после окончания часа.Этот шагомер считает шаги за каждый час, сохраняя их в памяти, которые будут потеряны при извлечении батареи. Это временная память, и все ваши шаги за этот час будут потеряны. В конце часа шагомер перенесет счетчики в постоянную память, которая не будет потеряна при удалении старой батареи. Следовательно, чтобы не терять счетчик шагов – или, по крайней мере, свести его к минимуму – замените батарею вскоре после пика часа.

Не так, как я.Когда я попытался заменить батарею в 12:51. (Не верьте времени на моем шагомере. Я ни разу не менял время с момента перехода на летнее время.) Пройдя около 5000 шагов с 12:00. Все это будет потеряно, но можно было бы спасти, если бы я подождал еще девять минут перед заменой батареи.

Замените батарею … СЕЙЧАС!

Шаг 1

Отвинтите небольшую крышку на задней стороне шагомера. Будьте осторожны, чтобы не потерять винт! Это крохотная штука!

Шаг 2

Шаг 3

Вытащите старую батарею.Видите небольшую выемку в верхней части батареи на этой фотографии? Вам нужно будет протереть что-нибудь тонкое, например, ноготь. Нажмите вниз (по направлению к надписи), и батарея просто выскочит, как только она выйдет за язычки с обеих сторон выемки.

Шаг 4

Вставьте новый аккумулятор. Вставьте батарею в конец так, чтобы сначала «стиль ходьбы». Убедитесь, что плоская сторона с надписью обращена к вам! Слегка надавите на верхнюю часть батареи – вниз к тексту «Стиль ходьбы», и как только верхняя часть батареи очистит выступы рядом с верхней частью, она сразу же встанет.

Шаг 5

Установите крышку аккумуляторного отсека и закрутите винт. (Вы ведь не потеряли ?!)

Шаг 6

После замены батареи время будет мигать. (Вы не можете увидеть мигание на этой фотографии, очевидно, но оно будет мигать.)

Перезагрузите время так же, как вы это делали при настройке шагомера.Вы можете пропустить первый шаг, так как вы уже находитесь в режиме настройки, но в остальном все остальные шаги точно такие же. Он проведет вас через всю последовательность обновлений – время, вес, рост и шаг – но другие настройки будут сохранены в постоянной памяти и не нуждаются в исправлении.

Замена батареи завершена!

Одна вещь, которую вы заметите между этой последней фотографией и первой … количество моих шагов за день упало с 5 208 до 221 шага. В 12:00 мой счетчик шагов составил 221 – последний раз, когда шагомер сохранял мое количество шагов в постоянной памяти.

4987 шагов, которые я сделал между 12:00 и 13:00, сохраненные во временной памяти, были потеряны, но, как я уже говорил ранее, вы можете избежать этой участи, дождавшись после окончания часа, чтобы заменить батарею, а не просто до начала часа.

Как заменить аккумулятор для брелока Honda | Пошаговая инструкция

Как заменить аккумулятор для брелока Honda | Пошаговая инструкция | Как открыть брелок Сохраненные автомобили

СОХРАНЕННЫЕ АВТОМОБИЛИ

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:
