Замена патрона шуруповерта: рейтинг лучших моделей и производителей в 2021 году, комментарии владельцев – интернет-магазин ВсеИнструменты.ру

Содержание

как открутить резьбовой и снять конусный

Шуруповерт — эффективный инструмент, позволяющий ускорить проведение многих строительных, слесарных и сборочных работ. Он с успехом заменяет не только большой ассортимент отверток и гаечных ключей, но и может выступать в роли дрели. Однако любая техника подвержена износу. Может произойти поломка различных узлов. Нередко возникает необходимость замены патрона на шуруповерте. Чтобы успешно провести ремонт, стоит подробнее изучить устройство инструмента.

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности могут включать в себя ряд дополнительных узлов. Но любая модель оснащена следующими обязательными элементами:

  • электродвигатель постоянного тока;
  • планетарный редуктор;
  • ограничитель нагрузки;
  • аккумулятор.

Самая распространенная неисправность — пришедший в негодность аккумулятор. Проще всего заменить нерабочий аккумулятор на новый.

Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить начинку от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда. Это позволит вернуть батарее исходную емкость.

Ремонт большинства внутренних узлов инструмента требует высокой квалификации и существенных трудозатрат. Внешним узлом, который относительно просто в случае неисправности заменить самостоятельно, является патрон.

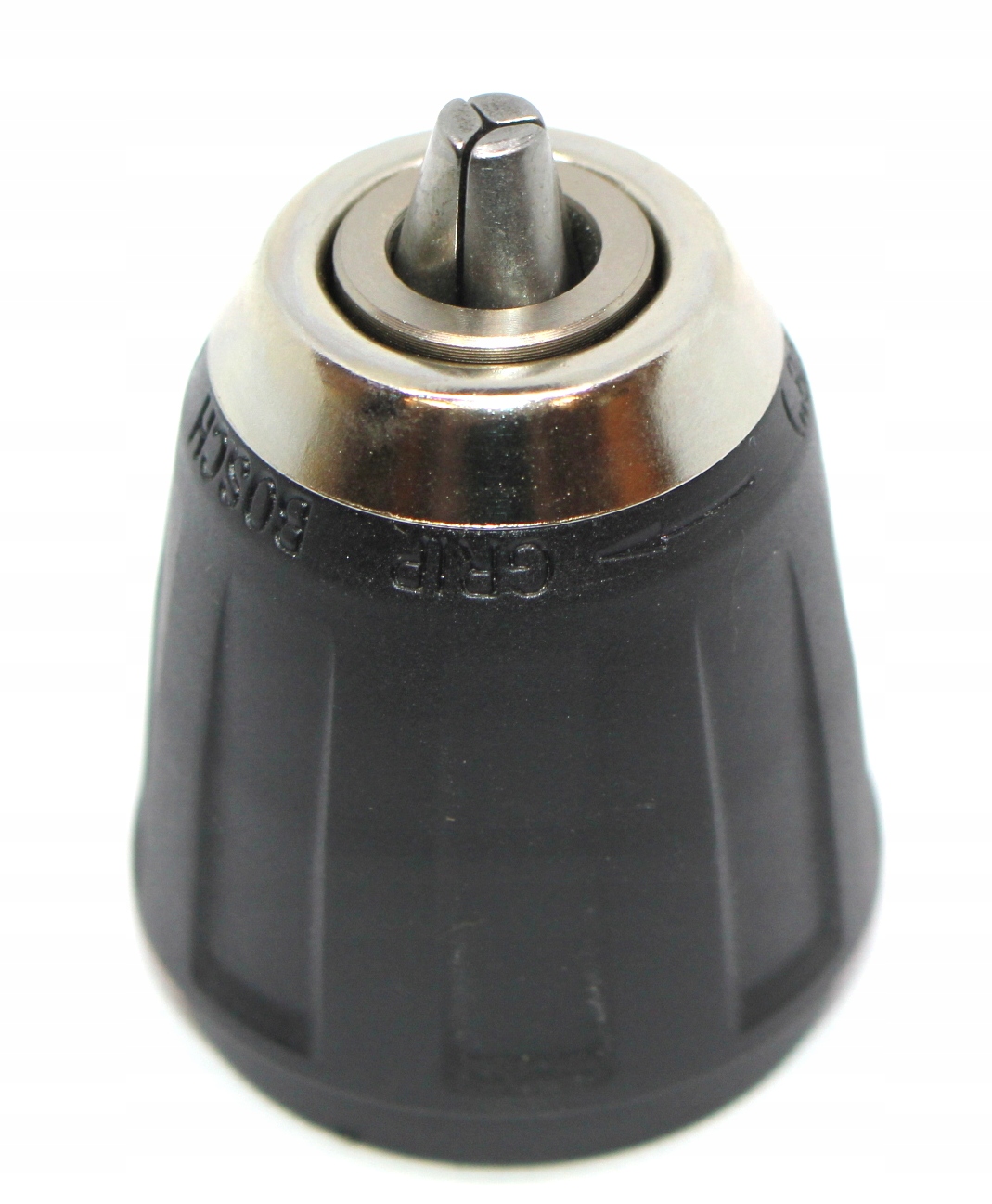

Трехкулачковый патрон

В большинстве моделей шуруповертов применяются трехкулачковые зажимные патроны. На патрон приходится основная доля нагрузки при работе инструмента. Это может приводить к частому возникновению неисправностей.

Наиболее часто возникают следующие проблемы:

  • люфт кулачков;
  • перекос кулачка и зажимаемого элемента относительно оси вращения;
  • неравномерное усилие затяжки;
  • заклинивание.

Для проведения ремонта необходимо выяснить причину поломки. Для этого нужно сначала снять патрон. Прежде чем это сделать, следует выяснить метод крепления. Возможны два варианта:

  1. Инструментальный конус — самый простой и надежный способ крепления. Этот тип соединения позволяет передавать большой крутящий момент без риска повреждения вала или посадочного отверстия патрона.
  2. Резьба — проще в изготовлении, но менее надежна при постоянной работе с большими нагрузками. В случае превышения крутящего момента или заклинивания инструмента в режиме сверления резьбу может срезать.

В качестве дополнительного фиксирующего крепления, защищающего от случайного отсоединения патрона во время работы, часто применяют винт, вкручиваемый со стороны патрона в вал.

Для определения типа крепления следует внимательно изучить маркировку. Обычно способ фиксации указан непосредственно за интервалом диаметров хвостовиков:

  • В бытовом электроинструменте для компактности используются укороченные варианты инструментальных конусов, маркируемые буквой В и цифрой, показывающей диаметр толстой части конуса в миллиметрах. Подробные сведения про обозначения содержит ГОСТ 9953–82 . Это обозначение потребуется в случае приобретения нового патрона.
  • В случае использования резьбового крепления будет присутствовать обозначение метрической или дюймовой резьбы.

Способы демонтажа

После определения типа крепления можно приступать к снятию патрона. Способ фиксации определяет методику демонтажа. Полезно рассмотреть оба возможных варианта.

Резьбовое крепление

Снять патрон с шуруповертов Bosch, Hitachi, Metabo, Makita и других популярных марок просто, ведь в большинстве случаев они имеют резьбовое крепление. Для этого рекомендуется пользоваться следующим алгоритмом:

  • Вращением обоймы полностью развести кулачки в стороны, чтобы открылся доступ к фиксирующему винту.
  • Выкрутить крепежный винт с помощью отвертки. В зависимости от модели головка может иметь крестовой или шестигранный шлиц. Следует обратить внимание, что винт имеет левую резьбу, снижающую вероятность самопроизвольного откручивания, поэтому вращать его нужно по часовой стрелке.
  • Зажать в кулачках короткую сторону Г-образного шестигранного ключа.
  • Перевести регулятор шуруповерта в режим сверления для исключения срабатывания трещотки, ограничивающей крутящий момент.
  • Переключить направление вращения на реверс. Вал шуруповерта имеет обычную правую резьбу, поэтому патрон нужно прокрутить против часовой стрелки.
  • Подготовить твердый предмет. Можно использовать край металлического верстака, кирпич, отрезок металлического профиля.
  • Привести в действие шуруповерт и поднести вращающимся ключом к твердому предмету. После соударения зажатого шестигранного ключа с твердым предметом патрон должен провернуться. Если этого не произошло, стоит повторить процедуру несколько раз. Если резьба сильно прикипела, возможно потребуется дополнительно воздействовать на ключ ударами молотка.
  • Провернувшийся патрон можно легко открутить вручную, вращая его против часовой стрелки.

Эти операции рекомендуется проводить при полностью заряженном аккумуляторе. Это обеспечит достаточный момент вращения и импульс удара.

В запущенных случаях, когда подобные манипуляции не приводят к успеху, придется выполнять разборку корпуса и извлечение вала вместе с патроном. Для демонтажа вал сильно зажимается в тисках, а патрон откручивается с помощью ключа и рычага, в качестве которого можно применить отрезок трубы.

Более дорогие изделия могут иметь на валу специальные проточки, позволяющие вместо тисков зафиксировать вал при помощи гаечного ключа. К сожалению, в современных моделях это встречается все реже, поскольку производители уделяют меньше внимания возможности ремонта и советуют в случае поломок приобретать новый инструмент.

Настоятельно рекомендуется предварительно обработать резьбу антикоррозионным средством типа WD-40, вместо которого можно использовать растворитель уайт-спирит, бензин или керосин. Это облегчит откручивание.

Снимать патрон можно только с охлажденного инструмента. Если прибор нагрелся во время работы, есть вероятность расширения резьбы. Это усложнит или сделает невозможным откручивание.

Инструментальный конус

Вопрос о том, как открутить патрон на шуруповерте, актуален только для резьбового крепления. Метод снятия в случае конусной фиксации кардинально отличается. Потребуется приложение ударных нагрузок к самому патрону, но этого не выдержит пластиковый корпус, поэтому конусное крепление в шуруповертах используется крайне редко.

Если пришлось столкнуться с конусной фиксацией, можно воспользоваться следующими приемами:

  • В случае наличия зазора между корпусом инструмента и патроном вставить туда подходящий по размеру гаечный ключ. Рожки ключа упирают в основание патрона и наносят удары по рукоятке. Корпус инструмента можно аккуратно зажать в тисках через мягкую прокладку.
  • Если зазор отсутствует или минимален, нужно найти металлический клин и аккуратно забить его между патроном и корпусом. Иногда для этой цели в комплекте с прибором поставляется специальный клин.

Если закрепленный на конусе патрон имеет фиксирующий винт, вкручиваемый со стороны кулачков, он может помочь в разборке. Не следует выкручивать винт полностью. Отвернув его на несколько оборотов, можно попробовать постучать по головке. Для этого потребуется отрезок металлического прутка и молоток. Если имеется ударная отвертка, задача становится еще проще, поскольку удары можно наносить непосредственно по рукояти.

Варианты разборки

Перед принятием решения о покупке нового узла взамен сломанного может понадобиться проверка возможности ремонта. Для этого придется разобрать патрон шуруповерта. Основа конструкции — внутренний конический вал. На нем располагаются направляющие для кулачков. Внешняя поверхность кулачков имеет резьбовую нарезку, соответствующую внутренней резьбе цилиндрической обоймы. При вращении обоймы кулачки перемещаются по направляющим, а зажимная их часть сходится или расходится в стороны в зависимости от направления вращения.

От осевого перемещения обойма защищена стопорным винтом или специальной гайкой. Для разборки патрона следует открутить винт или верхнюю гайку. Указанная гайка проще всего отворачивается газовым ключом при зажатии корпуса в тисках.

Ситуация осложняется при заклинивании обоймы. В этом случае ее невозможно снять даже после удаления стопорного элемента. Для устранения проблемы патрон желательно выдержать некоторое время в растворителе, после чего зажать в тиски и попробовать снять с приложением значительного усилия. Если подобные манипуляции не приведут к успеху, патрон лучше заменить на новый.

В некоторых случаях разборка не представляется возможной. Часто это делается для того, чтобы вынудить владельца приобрести новый патрон. В крайней ситуации иногда можно решить и эту проблему. Для разборки потребуется распилить обойму.

Если все сделать аккуратно, после ремонта или чистки элементы обоймы можно попытаться соединить хомутом или иным самодельным устройством фиксации. Однако

важно помнить, что этот способ подходит только для временного ремонта. С целью обеспечения безопасности эксплуатации инструмента необходимо при первой возможности заменить восстановленный таким способом патрон на новый.

Виды поломок

Чаще всего неисправности патрона возникают вследствие повреждения наиболее уязвимых элементов: резьбы на обойме и ответной нарезки на кулачках. Если испорченные участки небольшие, дефекты можно устранить с помощью надфиля. После проведения работ поверхности необходимо зачистить мелкой шлифовальной шкуркой.

В подавляющем большинстве случаев резьбовые элементы внутри патрона изготавливаются с большими геометрическими допусками, поэтому стачивание отдельных витков резьбы и даже полное удаление некоторых ее участков часто не отражается на функционировании зажимного механизма. Иногда может незначительно пострадать точность центрирования зажимаемого инструмента за счет возникновения люфта при перемещении или перекоса кулачка. Это может отрицательно сказаться на использовании шуруповерта в качестве дрели, но обычно не мешает закручивать шурупы и саморезы.

Если неисправность вызвана чрезмерным люфтом или перекосом кулачка, устранить ее не удастся. В этом случае может помочь только замена поврежденного элемента на новый. Иногда нарушение работы может быть вызвано простым попаданием стружки внутрь корпуса. В этом случае достаточно удалить частицы металла и металлическую пыль, а затем промыть все детали в любом растворителе или керосине. Сборка проводится в обратной последовательности без приложения значительных усилий.

Если повреждения значительны и не поддаются ремонту, придется покупать новый патрон. Рекомендуется не выбрасывать поврежденный узел, поскольку в дальнейшем его составные части могут потребоваться в качестве запасных. Иногда сломанный кулачок можно заменить аналогичным, причем даже извлеченным из патрона другого производителя.

Сложно переоценить пользу от наличия шуруповерта в любом хозяйстве. Он существенно облегчает проведение множества ремонтных работ. Некоторые неисправности устройства могут потребовать вмешательства квалифицированного специалиста для проведения ремонта. Однако замену аккумуляторов или патрона можно провести самостоятельно. В большинстве случаев не составит труда заменить сломанный патрон на новый. При работе следует четко придерживаться инструкций, соответствующих способу крепления узла.

Быстрозажимной патрон для шуруповерта: как снять?

Содержание

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

Зажимной патрон для шуруповерта

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

Устройство патрона для шуруповерта

Классический патрон для стандартного шуруповерта выполняется в виде полого металлического цилиндра, который оборудован кольцом с регулировочной гильзой, данный компонент в шуруповерте устанавливается непосредственно на вал.

Далее с его помощью монтируются сверла, насадка шлифовальная. Надежную фиксацию детали здесь обеспечивает резьба, либо же поверхность конусная. Различают два основных типа такой детали:

  • ключевой, в котором бита фиксируется в основном за счет ключа;
  • быстрозажимной.

Обычно более надежным видом считается ключевой. Ним сверло удерживается лучше.

Особенно рекомендован он для тяжелых компонентов с большим диаметром. Быстрозажимной же позволяет максимально легко менять такие детали, даже если в работе должно использоваться не сверло, а насадка шлифовальная. В эксплуатации же он наиболее безопасен.

Схема устройства дрели и зажимного патрона к ней

Поскольку каждое устройство имеет, в целом, свои плюсы и минусы, определенного, более предпочтительного вида патрона в настоящее время не существует.
к меню ↑

Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

  • крестовые различных артикулов; под саморезы;
  • шестигранные сверла под соответствующие выемки на шляпках винтов;
  • устройства для установки болтов, гаек;
  • трехгранные биты;
  • шпицевые образцы под обычные вины;
  • специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка. Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять.

Виды патронов для шуруповерта

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло. Обратите внимание, зарядка перед дальнейшей работой должна быть 100%.

После этого вами может быть тестирована новая бита, насадка шлифовальная.
к меню ↑

Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта  или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

  • резьбовым;
  • через фиксирующий винт;
  • через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Смена патрона для шуруповерта является делом куда более тяжелым, особенно, если он не быстрозажимной.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

  1. Отключить блок питания прибора.
  2. Проверить, снята ли насадка.
  3. Зажать в патроне конец короткий ключа на 10 мм.
  4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
  5. Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

  1. Отключить блок питания.
  2. Разжать внутренние кулачки детали.
  3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
  4. Зажать непосредственно в патроне шестигранник.
  5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

В некоторых редких случаях, когда и таким образом снять быстрозажимной или ключевой патрон не получается, рекомендовано разобрать инструмент, предварительно отключив его блок питания, а затем отвернуть патрон при помощи ключа.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный.

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж.

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.
к меню ↑

Как легко снять патрон дрели или шуруповёрта? (видео)


к меню ↑

Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

  1. Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы.
  2. Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик.
  3. При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45. Обратите внимание: чем крупнее деталь, тем больше у нее будет номер.
  4. Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах. В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Сверлильные

Рассмотрим как снять патрон с шуруповерта несколькими способами

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название — патрон.

патрон в разобранном виде

Это важно!
Присоединение патрона осуществляется с помощью резьбы на валу инструмента, и ответной резьбы в патроне или конуса на тех же частях.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

  • Быстрозажимные
  • Кулачковые

Быстрозажимные патроны имеют еще одну классификацию:

  1. Двухмуфтовые;
  2. Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

    двух муфтовый патрон

  3. Одномуфтовые;
  4. одномуфтовый патрон

    Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Это важно!
Быстрозажимные патроны характеризуются тем, что с их помощью можно вставлять любые приспособления для работы с инструментом и при этом нет необходимости использовать дополнительный инструмент, например, ключ.

Изготавливаются такие патроны из двух видов материала:

  • Металл;
  • Пластмасс;

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

  • Резьба;
  • Конус Морзе;
  • Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

На резьбовом соединении так же ставится маркировка, к примеру, 1,0-11 М12х1,25. М12х1,25 означает метрическую резьбу, а значения 1,0-11 говорят нам о размерности хвостовой части насадок. Если это инструмент зарубежного производителя, надпись будет указана в дюймах.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

  • Ключ зажимается в патроне коротким концом
  • Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол
  • В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

  1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
  2. Выворачиваем винт по часовой стрелке
  3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
  4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость.
Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

About sposport

View all posts by sposport

Загрузка…

Как снять патрон с советской дрели и шуруповерта

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

  • Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
  • Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

  1. Отсутствует необходимость использовать дополнительные инструменты
  2. Возможность закрепления насадки одной рукой
  3. Высокая скорость замены насадок
  4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

  1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
  2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
  3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

  1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
  2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

  • электродвигателя, создающего движение вращения;
  • механизма, передающего это вращение к зажимному устройству;
  • и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

  • кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
  • быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

  • одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
  • двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

  • резьбовой;
  • с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала

Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.
Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

  • Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
  • Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

  1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
  2. Клинят свёрла (в том случае, когда изношен конус).
  3. Отверстия получаются неправильной формы.
  4. Изнашиваются хвостовики свёрл.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

  • Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
  • Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

  1. Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
  2. Установить внутрь насадку хвостовой частью
  3. Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

https://youtube.com/watch?v=6lGzolgnx4w%3F

Как снять патрон с советской дрели

instrument.guru > Электроинструмент > Как снять патрон с дрели, как его откручивать или разбирать

Трудно представить себе дом, где нет электродрели. Это любимый инструмент почти каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла или заклинило механизм его зажима, на горизонте замаячил ремонт.

Возникла необходимость снять или даже разобрать патрон. Вот тут некоторым малоопытным мастерам и потребуются советы, как выполнить необходимую работу, не испортив дрель окончательно и бесповоротно.

Для начала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

  • Конструктивные особенности
  • Крепление патрона на шпинделе электродрели
  • Технология снятия патрона с электродрели
  • Демонтаж при конусном сопряжении
  • Демонтаж при наличии резьбового сопряжения
  • Заключение

2 Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта  или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

  • резьбовым;
  • через фиксирующий винт;
  • через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

  1. Отключить блок питания прибора.
  2. Проверить, снята ли насадка.
  3. Зажать в патроне конец короткий ключа на 10 мм.
  4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
  5. Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

  1. Отключить блок питания.
  2. Разжать внутренние кулачки детали.
  3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
  4. Зажать непосредственно в патроне шестигранник.
  5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.

2.2 Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы.
Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик.
При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45

Обратите внимание: чем крупнее деталь, тем больше у нее будет номер.

Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах

В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

  • Зубчато-венцовый. Хвостовик зажимается специальным ключом.
  • Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

  • Быстрый износ его элементов.
  • Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

  • Цилиндрический корпус.
  • Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
  • Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

  • фрез;
  • свёрл;
  • метчиков с хвостовиками малого диаметра.

Как выбрать новый патрон

Итак, патрон снят. Теперь нужно выбрать на его место другой. Эти устройства бывают разного типа:

  • ключевой патрон, в котором бита зажимается при помощи ключа;
  • бесключевой быстрозажимной патрон.

В ключевом устройстве рабочая бита может устанавливаться и крепиться более надежно. Но и бесключевые патроны обеспечивают достаточную фиксацию. Замена сверла или биты происходит очень быстро. Отсутствие зубцов на патроне обеспечивает безопасность работы. Какой же вариант выбрать для собственного инструмента?

Если при выполнении работы приходится часто менять биты, лучшим выбором будет быстрозажимной патрон. Для крепления и фиксации сверла большого диаметра более подойдет ключевой патрон.

Далее нужно правильно выбрать резьбу. Ее размер обычно написан на патроне. То же касается и выбора конуса. В любом случае старый патрон можно принести в магазин, где специалисты помогут сделать правильный выбор. ГОСТ 9953-82 предусматривает 9 различных типоразмеров конуса Морзе:

  • В7;
  • В10;
  • В12;
  • В16;
  • В18;
  • В22;
  • В24;
  • В32;
  • В45.

Чем больше значение числа, тем больше конус.

На изделиях зарубежного производства используется дюймовая резьба. Маркировка ее примерно такая: 2-13 мм ½-20 UNF. 2-13 — это диаметр бит в мм, ½ — диаметр в дюймах нарезанной резьбы, 20 — количество ниток на каждом дюйме. Патроны с конусом Морзе и с резьбой могут быть как ключевые, так и быстрозажимные.

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Замена патрона на дрели макита

Необходимость навесить полку или повесить картину вынуждает домашнего мастера приобрести соответствующий инструмент. Речь идёт о дрели. Безусловно, без неё сегодня не обходится ни одна квартира (в особенности, если речь идёт о железобетонном доме). Пытаться забить дюбель в бетон при помощи одного лишь молотка – идиотизм. Однако, обыватель даже не подозревает о том, какие технические аспекты необходимо учитывать при выборе дрели. В последующем, это незнание может вылиться в определённые трудности с восстановлением работоспособности в случае выхода инструмента из строя.

Дрели-шуруповёрты Makita успели зарекомендовать себя на российском рынке исключительно с положительной стороны. Во-первых, они обладают доступной стоимостью. Во-вторых, в любом крупном городе всегда можно найти сервис, который поможет в качественном и быстром ремонте. Отметим, что выход из строя означенного оборудования в подавляющем большинстве случаев происходит из-за некорректной эксплуатации.

Виды патронов на дрелях Makita

Глобально патроны можно разделить на два класса:

Если говорить именно об универсальных, утилитарных моделях дрелей, то в подавляющем большинстве случаев применяется быстрозажимной патрон. Он имеет ряд преимуществ.

К примеру, для смены биты не потребуется применение специального ключа. Всё происходит в полуавтоматическом режиме. Безусловно, когда насадки (биты на дрель) приходится менять часто (во время ремонтных работ дома, к примеру), рекомендуется использовать именно такой патрон.

Кулачковый патрон для дрели подразумевает более плотную фиксацию биты. Зажимается она при помощи специального ключа. Он всегда идёт в комплекте к дрели. На смену биты приходится тратить больше времени (ослабить патрон, поменять биту, затянуть патрон).

Замена патрона на новый

Вне зависимости от типа патрона со временем он приходит в негодность. Чаще всего приходится говорить о поломке фиксирующих кулачков. В особенности часто это происходит на дрелях, которые имеют ударную функцию (а-ля перфоратор).

Ничего не подозревающие пользователи меняют кулачковый (стоковый) на быстрозажимной патрон. Естественно, последний не может удерживать биту при мощных ударах эффективно. В результате удерживающие кулачки начинают разбиваться.

Для замены патрона на новый необходимо произвести следующие действия: ослабить патрон, в центр патрона упереть отвёртку, зафиксировать вал (на котором и закреплён патрон) при помощи обыкновенного рожкового ключа.

Приложив необходимое усилие, патрон демонтируется.

В видео наглядно демонстрируется замена патрона на дрели Makita (принцип для всех моделей одинаков):

Необходимость навесить полку или повесить картину вынуждает домашнего мастера приобрести соответствующий инструмент. Речь идёт о дрели. Безусловно, без неё сегодня не обходится ни одна квартира (в особенности, если речь идёт о железобетонном доме). Пытаться забить дюбель в бетон при помощи одного лишь молотка – идиотизм. Однако, обыватель даже не подозревает о том, какие технические аспекты необходимо учитывать при выборе дрели. В последующем, это незнание может вылиться в определённые трудности с восстановлением работоспособности в случае выхода инструмента из строя.

Дрели-шуруповёрты Makita успели зарекомендовать себя на российском рынке исключительно с положительной стороны. Во-первых, они обладают доступной стоимостью. Во-вторых, в любом крупном городе всегда можно найти сервис, который поможет в качественном и быстром ремонте. Отметим, что выход из строя означенного оборудования в подавляющем большинстве случаев происходит из-за некорректной эксплуатации.

Виды патронов на дрелях Makita

Глобально патроны можно разделить на два класса:

Если говорить именно об универсальных, утилитарных моделях дрелей, то в подавляющем большинстве случаев применяется быстрозажимной патрон. Он имеет ряд преимуществ.

К примеру, для смены биты не потребуется применение специального ключа. Всё происходит в полуавтоматическом режиме. Безусловно, когда насадки (биты на дрель) приходится менять часто (во время ремонтных работ дома, к примеру), рекомендуется использовать именно такой патрон.

Кулачковый патрон для дрели подразумевает более плотную фиксацию биты. Зажимается она при помощи специального ключа. Он всегда идёт в комплекте к дрели. На смену биты приходится тратить больше времени (ослабить патрон, поменять биту, затянуть патрон).

Замена патрона на новый

Вне зависимости от типа патрона со временем он приходит в негодность. Чаще всего приходится говорить о поломке фиксирующих кулачков. В особенности часто это происходит на дрелях, которые имеют ударную функцию (а-ля перфоратор).

Ничего не подозревающие пользователи меняют кулачковый (стоковый) на быстрозажимной патрон. Естественно, последний не может удерживать биту при мощных ударах эффективно. В результате удерживающие кулачки начинают разбиваться.

Для замены патрона на новый необходимо произвести следующие действия: ослабить патрон, в центр патрона упереть отвёртку, зафиксировать вал (на котором и закреплён патрон) при помощи обыкновенного рожкового ключа.

Приложив необходимое усилие, патрон демонтируется.

В видео наглядно демонстрируется замена патрона на дрели Makita (принцип для всех моделей одинаков):
