Видео сварка: Обучающее видео по ручной дуговой сварке (MMA)

Электродуговая сварка: видео обучение

Для соединения металлических конструкций часто используется термическое воздействие на их отдельные части. Ручная и автоматическая электродуговая сварка является одним из самых популярных подобных видов работ.

Виды

Электродуговая металлическая сварка (ГОСТ 5264-80) – это процесс соединения металлов, во время которого температура электрической дуги может достигать 7000 градусов. Это уникальный вид соединения отдельных частей конструкций, т. к. таким способом можно сварить любые известные металлы. После застывания на месте сцепления образовывается сварной шов. Используется для ремонта кузова автомобиля, газовых, водяных и прочих труб, при производственных работах и т. д.

Фото – принцип электродуги

Электрическая дуга расплавляет металл и металлические электроды, после чего жидкость, образовавшаяся посредством температурного воздействия, заполняет зазор между двумя заготовками.

Фото – газовая горелка

Виды дуговой электрической сварки:

1. Ручная;
2. Полуавтоматическая;
3. Автоматическая.

Главное различие между процесса заключается в принципе проведения работ. При ручной все действия по соединению металлов осуществляются своими руками, при автоматической – соответственно, исключительно сварочным аппаратом. Полуавтоматический процесс является комбинированным. Здесь для сварки металлов используются электроды.

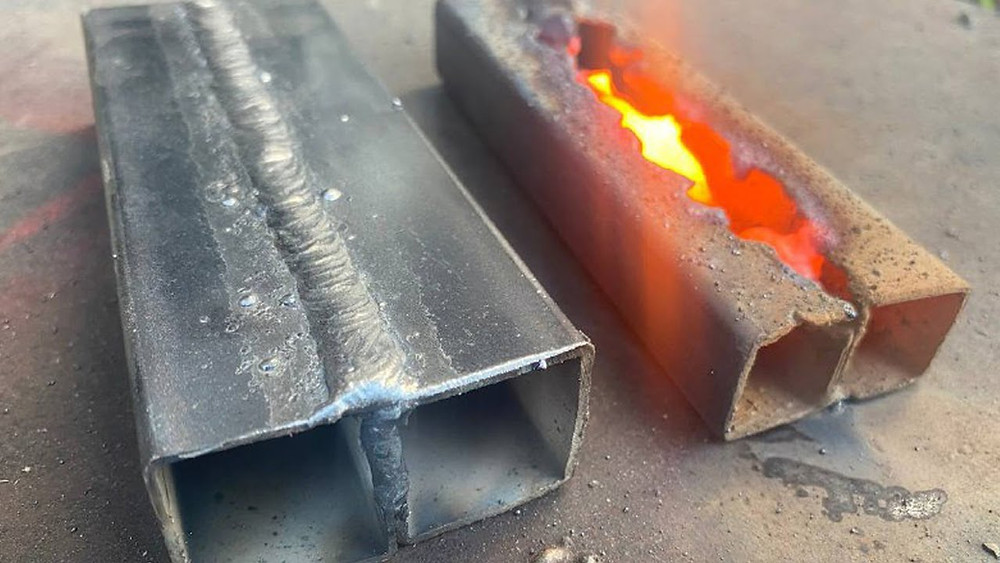

Фото – шов

Также в зависимости от используемого тока, процесс электродуговой сварки может осуществляться:

1. Переменным;
2. Постоянным. В свою очередь, такая технологическая сварка бывает прямой полярности (минусовыми электродами) и обратной (плюсовыми).

В зависимости от необходимого тока, может использоваться разное оборудование и способы соединения. Также у сварщиков, зависимо от типа технологической обработки, используются различные электроды: плавящиеся и неплавящиеся. Плавящиеся могут использоваться в любой среде. Они работают за счет образования дуги между металлом и электродом. В зависимости от длины соединяемых деталей, по мере сварки электрод подается на места стыков.

Применяются для углеродистой стали, соединения алюминия, меди и т. д.

Фото – открытая дуга

Для небольших и тонких соединений используются неплавящиеся. Они часто применяются для сварки трубопроводов, тугоплавких металлов и другого. С такими целями применяются вольфрамовые электроды, графитовые и угольные.

Также электродуговая сварка классифицируется по типу защиты:

1. В среде защитных газов (ГОСТ 14771-76). Это аргонная и углекислая;
2. В среде шлаков. Это процесс термического воздействия на металлические соединения под флюсом или толстопокрытыми электродами. Процесс пользуется популярностью при пайке различных труб большого диаметра;
3. С комбинированной защитой. Процесс пайки, в котором режимы производятся в газовой среде с толстопокрытыми флюсами.

Фото – электроды

Технология электродуговой сварки имеет свои достоинства и недостатки. Преимущества процесса:

1. Доступность сварочного оборудования и дополнительных элементов (флюса, электродов). Купить инверторы можно в любом электротехническом магазине. Средняя цена – от 30 долларов за ручной инвертор и от 80 за полуавтоматический;
2. Зона термического воздействия имеет очень малое влияние на несвариваемые участки металлов. Это крайне важно для соединения труб и тонких прокатных металлических листов.

Методы электродуговой сварки имеют и некоторые недостатки:

1. Необходимо применение специального оборудования. Электродуговая сварка проводится только специальными инверторами и электродами;
2. Для сварки нержавейки (легированной стали), алюминия, меди и других плавких металлов обязательно требуется зачистка соединяемых элементов. Кромки подготавливаются перед процессом термической обработки и после его окончания (только при условии полного остывания металла).

Фото – соединение труб

Видео: обучение дуговой сварке

Как проводится

Чтобы правильно сваривать металл электродуговой сваркой, необходимо строго следовать инструкции. Только при этом условии сварной шов будет достаточно прочным и аккуратным.

Пошаговая инструкция:

1. Кромки заготовок зачищаются и обезжириваются, при необходимости производится их резка. К ним приставляется раскаленный электрод. Торец электрода разделяет определенный участок поверхности свариваемой детали на ионы и электроны. В этом пространстве и возникает дуговой разряд; Фото – зачистка
2. Для того чтобы процесс сваривания происходил быстрее и результат был надежнее, на поверхность сварной арматуры (электродов) наносятся различные вещества. Это может быть кальций, калий, натрий. Они ускоряют процесс разделения металла на частицы;
3. По типу сварки она может производиться открытой дугой (плавлением незащищенным потоком направленных частиц) и закрытой. В открытом положении купли металла насыщаются азотом, что негативно сказывается на качествах шва. Чтобы снизить это влияние электроды покрываются слоем металла. Для производства более выгодно использовать закрытый метод, в котором место сваривания защищено от воздействия кислорода; Фото – необходимые инструменты
4. Когда все подготовительные процессы завершены, нужно установить электрод в инвертор и несколько раз провести концом прута по торцам свариваемых деталей – это зажжет дугу. Аппараты подбираются по типу проводимых работ и в зависимости от особенностей и свойств металлов. После включения сварочного устройства нужно установить ток на нужном уровне, и пока система разогревается, надеть средства безопасности; Фото – защита
5. У разных аппаратов есть различные режимы для сварки, но любые современные устройства изготовлены таким образом, что не дают электродам залипать. Поэтому стараться держать прут на определенном уровне от поверхности нет необходимости;
6. Схема сварки: опереть электрод на поверхность свариваемых деталей и аккуратно медленно вести по зазору. Ванная заполнится жидким металлом, который при застывании образует прочное соединение. Чтобы максимально точно рассчитать мощность, ток и продолжительность воздействия дуги, необходимо воспользоваться операционной картой технологического процесса;
7. Вертикальные швы свариваются короткой дугой. Угол соприкосновения электрода и свариваемой поверхности должен быть прямым, допускается отклонение на 10 градусов. Во избежание наплавления металла в одной точке может использоваться техника елочки, треугольника или многослойное прохождение тонкой дугой. Каждая методика имеет свои особенности, поэтому подбирается нужный способ в зависимости от потребностей и уровня подготовки.

Фото – вертикальная электродуговая сварка

После того как ремонт окончен, нужно зафиксировать пластины в определенном положении до полного застывания ванной и шва.

Сварка металлов. Подводный сварочный аппарат. Сварка видео » Детская энциклопедия (первое издание)

Как сваривают металл. Дуговая сварка. Сварка полуавтоматом

Новейшие методы обработки

Вот какой случай произошел в конце Великой Отечественной войны. Отступая на запад, гитлеровцы взорвали громадный железнодорожный мост. Взрыв причинил страшные разрушения. Гигантские стальные балки сплелись в чудовищные узлы, которые не удалось бы распутать и сказочному богатырю.

Но мост необходимо было срочно восстановить: здесь был один из главных путей на запад. Для этого прежде всего надо было убрать сотни тонн исковерканных взрывом балок.

Утром к мосту на двух грузовиках приехали двенадцать девушек. Они выгрузили несколько легких аппаратов, мотки черных резиновых шлангов и десятка два небольших железных бочек. Вытащив из бочек неказистые серые камешки, они положили их в аппараты, налили туда же воды и соединили аппараты шлангами с длинными стальными баллонами. Одна из девушек, потянув за собой два тонких черных шланга, пробралась вперед к скрученной штопором толстой балке. Она поднесла к балке короткую бронзовую трубку с изогнутым носиком и двумя краниками.

Раздался резкий щелчок, и из бронзового носика выметнулся тонкий язычок голубоватого прозрачного пламени. Он лизнул балку, вонзился в ее толщу и вдруг брызнул с другой стороны снопом золотистых искр. Девушка повела свой прибор поперек балки, оставляя в ней сквозной прорез.

Прошло не более минуты. Балка качнулась, обвисла и рухнула в реку. А рядом уже зажгли свои «огненные ножи» другие девушки. Многотонные куски моста, вздымая фонтаны брызг, один за другим рушились в реку. Под крошечными голубоватыми язычками пламени прочная сталь становилась мягче сливочного масла. К вечеру бригада газорезчиц срезала последние остатки поврежденной части моста. Затем на баржах привезли новый пролет моста, изготовленный целиком на заводе. Его подняли на гранитные опоры, и возрожденный стальной красавец мост принял на себя первый поезд.

Как же серый щебень, смоченный водой, родил удивительное голубое пламя?

Серый щебень — карбид кальция. Это не обычный камень, а соединение углерода с кальцием, соединение очень нестойкое. Едва вы положите кусочек карбида кальция в воду, как из него начнут бурно выделяться пузырьки прозрачного газа — ацетилена. Он получился из углерода, содержащегося в карбиде, и водорода воды. А на дно сосуда оседает белый порошок. Это кальций, забрав из воды кислород, превратился в обычную известь.

Так сваривают металлы автогенной горелкой, в которую подают ацетилен и кислород. Наверху, в круге, вид сварного шва

Среди горючих газов ацетилен не имеет себе равных по теплопроизводительности. При сгорании в струе кислорода он дает необычайно горячее пламя. В горелках с повышенным давлением температура его пламени достигает 4500°.

Специальной ацетиленовой горелкой можно резать даже броневые плиты линкоров толщиной в 30-40 см и более.

В такую горелку — резак — по одной трубке подается кислород, а по другой — ацетилен.

Вначале сильным пламенем разогревают металл, а затем на него направляют струю кислорода, уменьшив подачу ацетилена. И раскаленная сталь начинает плавиться и гореть, энергично соединяясь с кислородом.

Резка металла таким способом называется автогенной.

Если приходится вырезать из листовой стали много одинаковых деталей, то применяют автоматы. В них горелка движется с большой точностью по заданному контуру. ‘Нужно изменить форму деталей — в автомат вставляют другой шаблон.

Для резки не очень толстых листов можно вместо ацетилена использовать обычный бензин. Но в этом случае резка идет медленнее, температура недостаточно высока.

На всех больших заводах есть автогенные цехи или участки. Там не только режут, но и сваривают металл. Мы знаем уже, что электрическая дуга плохо сваривает медные детали. Здесь-то и выручает автоген. Он дает возможность сваривать даже тонкие медные трубки, которые применяют во многих сложных аппаратах. Чаще всего стараются сваривать с помощью металла более легкоплавкого, чем соединяемые детали, чтобы их не повредить. Из такого металла делают проволоку или прутки, конец которых во время сварки вводят в пламя ацетиленовой горелки.

Большое значение имеет газовая сварка при ремонте чугунных деталей и при соединении тонких стальных листов. Ацетиленовым пламенем также напаивают на токарные и другие резцы, сделанные из обычной стали, тонкие пластинки твердых сплавов, необходимые для скоростного резания.

Глубоко под водой соединяют электросваркой опоры нефтяных вышек, эстакад, трубы для нефти и газа и другие детали. Так же заваривают и пробоины в днище кораблей

Электрическая и газовая резка применяются на поверхности земли. Но бывает, что необходимо сваривать и резать металлы под водой, например при постройке мостов и других сооружений, имеющих подводные опоры, при ремонте и подъеме судов. Как же поступают в подобных случаях?

Оказывается, для этой работы нужно почти такое же оборудование, как для сварки и резки на воздухе. Электрическая дуга легко загорается под водой даже на большой глубине. Дело в том, что при первой же вспышке дуги вокруг нее под действием высокой температуры мгновенно образуется газовый пузырь, наполненный водородом, выделившимся при разложении воды. При подводной сварке применяют электроды, обмазанные водонепроницаемым составом, чтобы не было лишних потерь электроэнергии. Газовое пламя тоже не гаснет под водой и горит в образующемся из окружающей воды газовом пузыре.

В последнее время все шире применяют два новых необычных вида сварки — с помощью быстрого трения и холодную.

При первом способе в токарном станке укрепляют две детали и сильно их сжимают. Одну деталь быстро вращают, а другая остается неподвижно. Место, которым детали касаются друг друга, от сильного трения так раскаляется, что детали тут же свариваются накрепко. Станок при этом автоматически останавливается. При втором способе вначале происходит небольшое трение поверхностей, а потом следует очень сильное давление. В результате атомы обеих поверхностей так сильно сближаются между собой, как и в сплошном металле. Поверхности соединяются, словно их сплавили вместе. Этим способом можно сваривать медь, никель, олово, свинец и алюминий. Можно также сваривать один с другим и разные металлы, причем в промежуточном тонком слое получается как бы сплав этих металлов. Молекулы меди, например, «протискиваются» между молекулами алюминия, и наоборот. Холодным способом можно сваривать и сталь, но это труднее.

Эти способы все же не могут соперничать повсюду с электрическим и газовым способами. Электрическая и газовая сварка и резка применяются все шире. И, возможно, в недалеком будущем даже крупные межпланетные станции-спутники будут собираться на огромной высоте из доставленных с Земли частей с помощью электрической или газовой сварки.
