Тепловизор выбор: рейтинг топ-10 по версии КП

Топ-10 лучших тепловизоров с Али / Подборки товаров с Aliexpress и не только / iXBT Live

Я подробно расскажу как и зачем можно купить тепловизор для личных целей. В обзоре доступного тепловизора HT-102 были заданы правильные вопросы: как и откуда можно привести недорогую модель тепловизионного устройства. Дело в том, что тепловизоры производства США формально разрешены к экспорту, но практически все Мейл-форвардеры отказывают в пересылке из-за санкций, введённых против РФ.  Изменения были проведены не так давно, буквально в прошлом году ещё была возможность привезти хорошую и недорогую модель FLIR или Seek. Экспорт из США на текущий день разрешен… только в Канаду. Есть возможность привезти самостоятельно (или поставив друзей) в чемодане, или официально через юридическое лицо с запросом и подтверждением факта гражданского использования. Дело в том, что формально тепловизоры считаются технологией двойного назначения, поэтому их сложно привезти, особенно современные модели и последние быстро действующие устройства.

 Но товарищи из Поднебесной быстро освоили а) копирование устройств предыдущих поколений, б) перепродажу массово импортируемых тепловизоров гражданского назначения.  Купить их можно свободно на Алиэкспресс.

Для чего же нужен тепловизор — для контроля температуры, замеров перепада температур, поиска утечек тепла и участков перегрева, локализации скрытого нагрева (теплый пол), поиска неисправностей (например, в радиаторах отопления), для ремонта аппаратуры.

Thermal Imaging Infrared Camera HT-102

Самый доступный  доступный тепловизор HT-102.

Простой, универсальный, подходит для большинства устройств на Андроид. Самые главные достоинства — бюджетная стоимость и универсальность. Он подходит практически для любого применения, для быстрой оценки тепловой проблемы, поиска неисправности (нагрев либо утечка тепла). Матрица 32х32 точек, совмещена с камерой видимого диапазона (640х480 точек).

Professional Infrared Thermometer HT-02

Очень хороший бюджетный вариант — НТ-02. Это зарекомендовавший себя тепловизор пистолетного типа со встроенным пирометром, дисплеем, и картой памяти для хранения термограмм. Имеет несколько режимов отображения.  Матрица 64х64 точки (у модели НТ-02С 32х32 точек).

Professional Infrared Thermometer HT-175

Еще ссылка на HT-175 за $129

Новинка — модицифированный вариант НТ-02 — тепловизор НТ-175. Конструкторы из Китая провели серьёзный редизайн и улучшение устройство. Модель НТ-175 стала более компактная, более производительная. Тепловизор имеет матрицу 32х32 точек, дисплей, возможность сохранения на карту памяти. Цена чуть ниже, чем у НТ-02.



Seek Thermal Compact PRO/ Compact /Compact XR Imaging Camera


Большой лот тепловизионных приставок для MicroUSB (Android)/Lightning (iOS).

Производство — США. Тепловизоры отправляются без проблем с таможней, без заморочек с разрешениями и лицензиями. Доставка бесплатная. Очень хороший вариант, в лоте есть модели Compact и Compact Xr. Тип коннектора MicroUSB (Android)/Lightning.   Материка 160х120 до 320х240 у Про-версии.



Thermal Imaging Camera infrared imager Night vision FLIR ONE PRO

 Большой лот тепловизионных приставок для MicroUSB (Android)/Lightning (iOS) от FLIR. Модели ONE и ONE PRO.

Тип коннектора MicroUSB, Тип-С, Lightning. Матрица 160х120 точек, совмещена с матрицей видимого диапазона.



XE-26 XEAST New Handheld Infrared Thermal Imager Detector Camera

Удобная модификация тепловизора от XEAST.  Имеет удобный корпус с прорезиненной ручкой, большой дисплей 2.4″.

Есть возможность сохранять термограммы на карту памяти. Матрица 32х32.





Flir C2 Compact Professional Thermal Imaging Camera и

Flir C3 Wi-Fi Compact Professional Thermal Imaging Camera

Seek Thermal SHOT / SHOT PRO Imaging Camera

Компактные тепловизоры в корпусе с дисплеем. Очень удобные для быстрого контроля. Имеют встроенный накопитель для хранения снимков. Модель С3 имеет встроенный Wi-Fi.

HT-A1 Portable USB Rechargeable Thermal Imaging Camera

И ещё один лот НТ-А1

 Удачная модель от китайцев, плюс удачная копия моделей выше. Компактный портативный тепловизор с дисплеем и накопителей для хранения данных. Матрица 220х160.



Professional HT-18 HD Thermal Imaging Camera

Модицифированный тепловизор, одна из модификаций НТ-серии. Имеет большой дисплей, накопитель (карту памяти) для хранения данных. Матрица 220х160 точек.

Uni-UTi220A и UTi80 High-Definition HD Infrared Thermal Imager

Брендвый тепловизор от Uni-Т.Модели современные, 220А подороже, 80-я более бюджетная. Имеются в гос реестре СИ РФ. Подходят для малого бизнеса.  Матрица 80х60 точек.

FLIR TG167 Thermal Imaging Camera

Вариант тепловизора подороже. Это не китайские НТ-02 — тут модель вполне серьёзная. Компоновка «пистолетная», с ручкой, дисплеем и встроенным пирометром. Матрица 80х60 точек.



 В завершение очень интересная модель. Это тепловизионный прицел.

HT-220D и HT-320D Digital 2X Zoom thermal camera

Отличный вариант для охотника. подойдёт для игр в страйк-болл. Совмещен монокуляр и тепловизор. Есть функция ночного зрения.  Матрица 220х160 точек



И, скажу по собственному опыту, с учётом стоимости услуг Мейл-форвардера по пересылке с официальных магазинов США, услуг фотографирования и страхования посылки, вариант с Алиэкспресс обходится значительно дешевле, проще и быстрее. Рекомендую обратить на это внимание.



 Обзор Самый доступный тепловизор HT-102

Смотрите горячие темы:

Лучшие аккумуляторные батарейки с Али: АА (пальчиковые), ААА (мизинчиковые), «Крона»

Подборка серьезных осциллографов с Али (20МГц-100МГц)

Подборка готовых модулей усилителей звука с Али (плюс пара динамиков) для DIY акустических систем

Аудиомодули и платы усилителей с Али и не только

Выбираем лучшие карманные осциллографы (DSO) с Али

Подборка лучших внешних аккумуляторов c QC3.0 и PD для питания паяльников и мощных устройств

Подборка очень выгодных товаров технической направленности с Алиэкспресс

Подборка компонентов для аудиоусилителей (Али)

Топ мультиметров и измерителей с Али

Лучшие наборы LEGO с Алиэкспресс (10 сборных моделей автомобилей)

Аксессуары для LEGO — лучшие и самые необычные дополнения с Али

Топ лучших наушников c Алиэкспресс

Подборка интересных акционных товаров с Али/JD

Подборка годных 10W Qi беспроводных зарядок для iPhone/Samsung/Huawei/Xiaomi (Ali/JD и так далее)

История выбора тепловизора и обзор его возможностей / Хабр

Друзья, всем привет!

Я популяризирую требовательное отношение к светодиодным лампам. Но сегодня не про лампы. Сегодня мы поговорим о приборах измерения и их выборе. У меня появился тепловизор, и мне очень хочется поделиться историей его приобретения, а также его функционалом, с вами.

Покупать решил на Али. Просто потому, что не вижу смысла переплачивать за скорость доставки. Все равно даже если покупать у нас, это будет старый-добрый Китай.

Время было, а понимания критериев выбора тепловизора не было совсем. Но есть исходные данные — мне нужен достаточно хороший тепловизор, середнячок, который не будет профессиональным, но с задачами аналитики нагрева плат будет справляться. Что же, захожу на алиэкспресс, ввожу «тепловизор» и начинаю парсить цены.

Я уверен, что нет смысла искать на Али «глубоко», поэтому для аналитики должно бы хватить первых 55 товаров в списке. Строим распределение цены.

Здорово! По точкам перегиба явно видны ценовые кластеры. Берем некую “первую производную”, банально вычитая из каждого замера предыдущий.

Получается вот такая картинка.

Скажу честно, мне было довольно лень строить распределение, выбирать значимое отклонение и нормировать на него банальной операцией вычитания этого значения, поэтому я это сделал «на глазок» и в дальнейшем, оставшиеся положительными значения заменил единицами, многозначительно назвав их «границей кластера».

Прекрасно, теперь можно как-то подойти разумно к осознанию адекватной цены.

Кластеры 1,2 [1;3),[3;5) – это что-то на богатом, наверное мне это не очень нужно;

Кластер 3 [5;13) – думаю это что-то довольно хорошего качества и брендовое;

Кластер 4 [13;49) – кажется это как раз середнячок, который я хочу;

Кластер 5 [49;51) – думаю это будет работать, но недолго;

Кластер 6 [51;55] – старый-добрый Али =).

Так, ну что же, берем кластер 4. И делаем предельно простую операцию, находим медианную цену.

Округляем и получается, что нормальный тепловизор мне обойдется в ~17к. Ну, что я могу сказать, вообще цена кажется вполне себе реальной.

Теперь надо хоть что-то понять про эти самые тепловизоры. Но просто так понимать не интересно, надо разбираться исходя из своих задачек. Моя задача – аналитика нагрева плат… Особенно интересны платы светодиодных ламп, маленькие платки… Значит мне нужно, чтобы тепловизор обладал неплохой разрешающей способностью, если переиначить, то мне нужно, чтобы хорошо и точно были видны тепловые границы. Гуглим.

Цитата от неизвестного сайта, чей контент позаимствовал гугл, чтобы показать мне его в качестве быстрого ответа. Спасибо тебе, неназванный герой!

Прекрасно, еще один параметр понятен — нужно чтобы была матрица теловизора имела как можно больше пикселей, и цена такого прибора должна укладываться в обозначенную выше сумму.

Еще мне хотелось бы, чтобы тепловизор мог измерять в довольно широком диапазоне температур. Низкие температуры мне не очень интересны, а вот высокие… учитывая, что я отметаю лампочки, которые сильно нагреваются… Ну ок, давайте будет до 150 градусов, с запасом!

Было несколько претендентов. Оказалось, что сейчас довольно сильно развит рынок тепловизоров для смартфонов. Они из себя представляют отдельные модули, которые вставляются в разъем смартфона. И за эти деньги в основном продают именно такие модули. Неплохим количеством пикселей для них стал 256*192. Странным показалось, что за те же деньги иногда продаются в том числе девайсы с экраном, некий полноценный такой тепловизор.

Слева – полноценный тепловизор, справа – модуль

С одной стороны кажется, что большая штука будет работать лучше. Возможно, это поскольку она, ну, большая. Но это было мое первичное ощущение. Вернее, даже дело было в другом, мне это все снимать для видео, а такую бандуру в кадр я не умещу красиво. А вот модуль для телефона — вполне. Ну и, по сути, так я получаю модуль с универсальным разъемом type-c, а уж к какому телефону его крепить — без разницы, телефоны меняются, модуль остается. Говорят, даже сам яблокофон обязали будет вскоре с таким разъемом, так что верю, что года на 3-4 его хватит.

Я проанализировал множество моделей этих самых модульных тепловизоров. Это было мучение, алиэкспресс и его отсутствие фильтров просто убивал. В топ попали 2 модели. Но у одной из них была пафосная версия с макролинзой (якобы изображение будет четче). Правда эта самая версия стоила под 20 к. Вообще я готов был на эту цену согласиться. И почти сделал заказ, но вовремя вспомнил, что надо просить скидку, ведь у меня имеется инфо-ресурс, а ролик я и так точно снимал бы на канал. Написал.

Китайцам рынок наш нравится, так что они согласились мне сделать скидочку за ссылку в описании ролика на ютубе. Здорово, взвесив все «за» и «против», я согласился на такой шаг.

Теперь зная, что этот прибор отчасти проспонсированный, каждый читатель сделает свой вывод — верить моему обзору или нет, кого-то переубеждать — задача неблогодарная. Тем не менее я не буду намеренно упоминать бренд устройства в тексте и на изображениях. Я просто хочу вам рассказать о современном китайском тепловизоре, ведь штука довольно интересная.

Тепловизор пришел в красивой коробочке под стать какому-нибудь дорогому телефону.

Добываем его из коробочки, маленький, приятный металлический. В комплекте еще идет мешочек-чехол и удлинитель для type-c.

Вставляю его в свой смартфон и мой внутренний перфекционист плачет. И страдает. Ну что за фигня. Штука за 20к, почему так?! Мелочь, а очень бесит. Может быть дело в телефоне, не знаю, но в других моделях смотрится так же.. Модуль входит в разъем телефона как-то под углом.

Ну ладно. Хотя вот, что еще, даже в своем родном удлинителе кривовато.

Давайте сразу к делу. Начнем, собственно, с того, за что я выбрал это устройство.

Дополнительная линза для макросъемки. Не могу привести вам сравнительный пример с каким-то другим тепловизором, но на примере своего телефона, наверное, каждый знает, что при макросъемке зачастую фокус сбивается, и все размыто. Тут примерно так же.

Я не совсем точно смог совместить эти кадры, но вы сможете все это увидеть сами в ролике:

Что вообще умеют современные тепловизоры? Не только выдавать тепловую карту, но и проводить там же на ней измерения. Для этого предусмотрены такие инструменты как:

• точка;

• линия;

• область.

Выбираем интересующий нас инструмент, кликаем на экран и появляется замер. Для каждой области тепловизор в реальном времени показывает температуру, среднюю температуру области, максимальную и минимальные температуры за наблюдаемые периоды времени. Единовременно можно использовать по три инструмента каждого типа (три точки, три прямоугольника, три линии).

Также открытием для меня стало то, что все эти термо-картины софт хранит в хитром формате, позволяющем потом, уже загружая картинку из памяти, проводить на ней измерения вышеуказанными инструментами. Для меня это было прямо новшеством.

Кажется, все. На этом прямо полезные функции закончились. Хотя стоит отметить, что софт умеет получать картинку сразу с двух камер: обычной и тепловизора. Это выглядит довольно эффектно, но, кажется, не очень практично. Хотя может я просто не знаю правильных кейсов применимости.

Я не говорю вам о самом главном — о температуре. Адекватно он вообще ее показывает? По моим представлениям — да. Но точного соответствия показаний от термометр-термопара-пирометр-тепловизор не будет, однако, кому из них на каких объектах наблюдения верить больше, надо экспериментировать, пока у меня такого опыта нет.

Про выводы, которые я почерпнул из этой истории:

1. стоимость приемлемого устройства ~17к;

2. сегодня тепловизор для любителей — модуль для смартфона, — это удобно; основные характеристики не для профи — диапазон температур и разрешающая способность матрицы;

3. если вы готовы делать контент, не стесняйтесь просить у китайцев скидки, у меня довольно скромные охваты на канале, и этого вполне хватило. Речь идет про 1 ссылку в 1 ролике, технический канал и так снимет этот контент.

На этом все. С вами был Доморост.

До свидания, до будущих встреч!

Как выбрать тепловизор?

Помимо стоимости и качества, двумя основными факторами, которые следует учитывать при покупке тепловизионной камеры, являются разрешение детектора и тепловая чувствительность.

Разрешение детектора — это количество пикселей, которое тепловизор может заполнить в кадре. Чем больше пикселей, тем более детальным будет изображение!

Стандартные разрешения: 160 x 120, 320 x 240 и 640 x 480 пикселей. Разрешение 160 x 120 будет иметь 19 200 пикселей, а разрешение 640 x 480 будет иметь 307 200 пикселей. Переход на более высокую плотность пикселей даст вам более четкие и подробные изображения.

Тепловая чувствительность — это наименьшая степень изменения температуры, которую может измерить тепловизионная камера. Если тепловая чувствительность тепловизора составляет 0,05°, он может разделить две поверхности, имеющие разность температур 0,05°, обозначая более холодную и более горячую поверхности разными оттенками цвета.

Кроме того, убедитесь, что диапазон тепловизора достаточно велик, чтобы не попасть в пределы, от -4°F до 2192°F — типичный пример хорошего температурного диапазона.

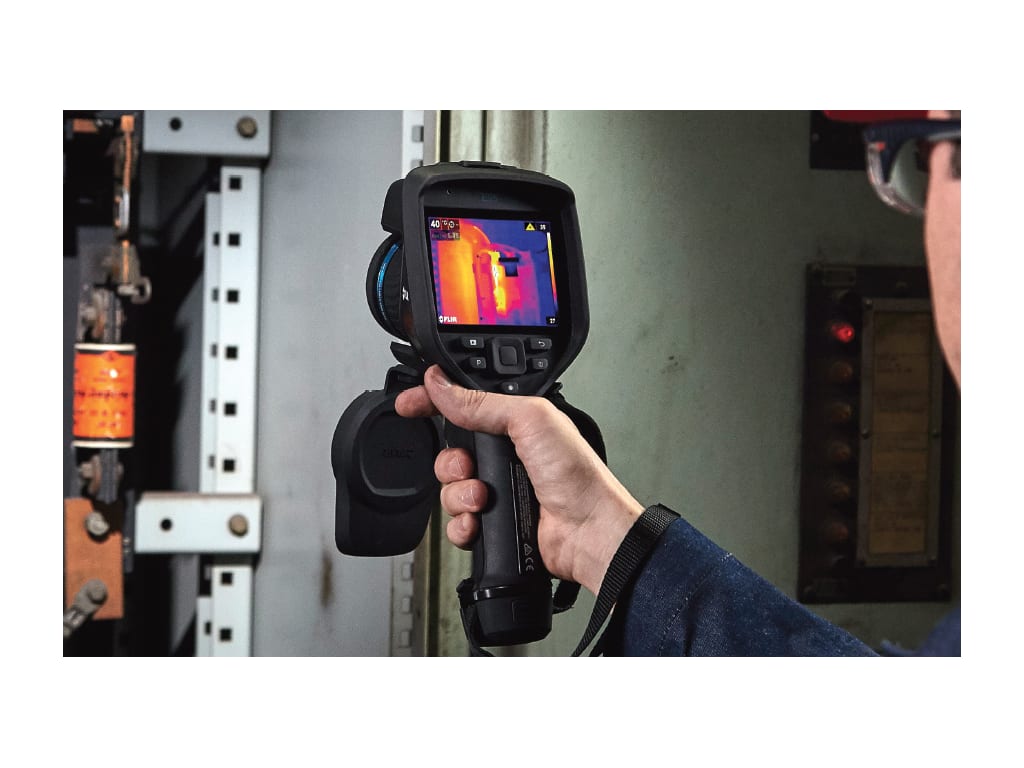

Тепловизионная камера со сверхвысоким разрешением

Коэффициент излучения и отражение

Тепловизоры, которые позволяют оператору устанавливать коэффициенты излучения и отражения, — это тот, который следует выбрать, если вы планируете использовать тепловизор для любого применения. По сути, излучательная способность — это эффективность, с которой объект излучает инфракрасное излучение. Чтобы обеспечить правильные показания температуры, современные тепловизионные камеры имеют встроенные настройки коэффициента излучения для широкого спектра материалов.

То же самое относится и к отражению. Камера, которая позволяет регулировать угол при наведении на объект, гарантирует, что тепловые изображения не будут искажены из-за отражений.

Ручная коррекция диапазона и уровня

Автоматические тепловизоры устанавливают диапазон и уровень отображаемых тепловых изображений на основе самой высокой и самой низкой температуры, обнаруженной на объекте. Однако это неэффективно, если вы хотите видеть только небольшой спектр температурного диапазона. Ручные настройки позволяют вам установить свои собственные верхние и нижние пределы температуры, чтобы вы могли ограничить объем вашего исследования.

Встроенная цифровая камера

Встроенная цифровая камера позволяет оператору делать обычные снимки объекта наряду с тепловыми снимками. Это чрезвычайно полезно при оценке сложной сцены. Изображение в видимом свете поможет вам легко сравнить и определить области, требующие внимания.

Картинка в картинке

Режим «Картинка в картинке» или P-i-P позволяет камере комбинировать цифровое и тепловое изображение в одном кадре. Это полезно, когда оператору необходимо улучшить видимость объекта без ущерба для тепловизионного изображения.

Термический сплав

Тепловое слияние объединяет тепловое и цифровое изображение, чтобы показать только точки интереса в другом оттенке. Этот метод отлично подходит для изоляции проблем.

Ниже приведены основные характеристики, которые помогут вам выбрать надежный тепловизор. Благодаря достижениям в области технологий современные тепловизоры оснащены множеством удобных функций, включая Bluetooth, обычный режим камеры, подключение к Wi-Fi и другие эргономические функции.

Тем не менее, убедитесь, что основные функции не идут на компромисс в угоду комфорту и эстетике.

Стационарная или портативная камера?

Ручные или портативные инфракрасные камеры являются одним из самых популярных типов инфракрасных пирометров. Они очень популярны во многих отраслях и областях применения, включая HVAC, автомобилестроение, строительную инспекцию, энергоаудит, техническое обслуживание заводов, подрядчиков по электротехнике, экспертов по изоляции и многих других.

Инфракрасные термометры с фиксированным креплением обычно используются в промышленных процессах, где термометр может быть установлен в стационарном положении.

КАК ВЫБРАТЬ ТЕПЛОВИЗИОННУЮ КАМЕРУ ДЛЯ ПОЖАРОТУШЕНИЯ/ПОИСКОВО-СПАСАТЕЛЬНОЙ?

Тепловизионная камера (ТИК) — это инструмент, который:

• обнаруживает инфракрасное излучение от тепловой энергии, испускаемой телом, объектом, поверхностью или областью (тепловые волны, невидимые невооруженным глазом),
• регистрирует инфракрасное излучение,
• и расшифровывают это инфракрасное излучение , отображая его на экране, чтобы пользователь мог просматривать это инфракрасное излучение, анализировать его и интерпретировать.

Тепловизионные камеры (ТИК) для пожарных создают изображение интенсивности обнаруженного теплового излучения.
Таким образом, цвета, отображаемые на экране камеры, являются ложными.
Как было сказано ранее, цветов, отображаемых на экране, представляют только интенсивность . Некоторые инфракрасные камеры имеют несколько режимов раскрашивания. Каждый режим раскрашивания имеет свою собственную цветовую палитру.

Ниже приведены примеры цветовых палитр, используемых для тепловизионных камер пожарных LEADER TIC:

• Цвета, используемые в пожарном режиме = черный, белый, желтый, оранжевый и красный.
• Цвета, используемые в холодном режиме = черный, белый и синий.

Таким образом, одна и та же наблюдаемая сцена может давать разное изображение в зависимости от используемого режима раскрашивания.

2.1/Для пожарной помощи: Закрепите пожарных в действии и избегайте ловушки

Камера для пожарной борьбы с тепловой визуализацией полезна в следующих ситуациях:

• 3. задымленное помещение, которое невозможно увидеть невооруженным глазом
• Оперативный поиск/обнаружение очага возгорания или тлеющего пожара
• Идентификация опасных элементов , которые могут угрожать безопасности пожарных/спасателей:
  • Наличие газовых баллонов
  • Контроль перегрева электрической цепи
  • Идентификация на расстоянии уровня жидкости в баке (топливные баки, разгрузка вагонов или цистерн, перевозка опасных материалов и т. д.) для сбора информации, необходимой для вмешательства
  • Найдите пятно углеводорода на проезжей части после дорожно-транспортного происшествия посреди ночи
• Расположение точек вентиляции
• Идентификация остаточных горячих точек после тушения пожара (возгорание дымохода и т. д.), которые могут вызвать новое возгорание!
• Поиск аварийных запасных маршрутов в задымленной среде
• и т. д.



2.2/Для поисково-спасательных работ: Опознание/обнаружение пострадавших…



2.2.1/…В задымленной атмосфере, в темноте

Обнаружить пострадавшего невооруженным глазом при проведении пожарных работ очень часто бывает сложно из-за плохой видимости. Тепловизионная камера для пожарных позволяет быстро выявлять пострадавших без сознания в задымленной атмосфере или при слабом освещении

(пожары в квартирах, подземных автостоянках, на заводах, в лесах и т. д.)



2.2.2/…во время движения несчастные случаи

Портативные тепловизионные камеры также очень полезны для вмешательства в случае дорожно-транспортных происшествий в сельской местности и в ночное время . Действительно, они дают возможность:

• оценить количество пассажиров в транспортном средстве, попавшем в аварию, путем визуализации подогрева сидений лицом (лицами) (конечно, когда аварийные службы прибывают на место в течение очень короткого времени),
• быстрее идентифицировать жертв дорожно-транспортных происшествий, которые были выброшены из автомобиля посреди ночи, например . Таким образом, когда счет идет на секунды, быстрее найти жертву с тепловизором, чем искать жертву с фонариком в полях.

Пример ниже: Сидение в кресле в течение 10 секунд оставляет тепловые следы на спинке и сиденье кресла.



2.2.3/….при землетрясениях, оползнях, обвалах



Тепловизионные инфракрасные камеры также очень полезны спасателям при поиске пострадавших под завалами или в замкнутых пространствах. ПСО Тепловизионная камера LEADER и позволяют легко обнаружить пострадавшего без сознания в темноте, где стандартная поисковая камера ничего не покажет на экране.



2.2.4/…В море, в горах и в пустыне



Широко используется береговой охраной и спасателями, в частности для поиска людей за бортом , LEADER TIC Long Range тепловизионные камеры (которые могут обнаружить жертву до 1000 м) также используются для поиска жертв (лыжников/туристов) в высокогорье.



Пример ниже с 3 тепловизионными камерами, расположенными на расстоянии 100 м от автомобиля:
— Изображение слева = вид со стандартной камеры
— Изображение в центре = вид с тепловизионной камерой дальнего действия LEADER TIC LR700
— Изображение справа = вид с тепловизионной камерой дальнего действия LEADER TIC LR1000





Тепловизионные камеры в настоящее время используются во многих областях, таких как:

• промышленность (например, мониторинг перегрева двигателя машин),
• военный,
• наблюдение и безопасность ( обнаружение злоумышленников ),
• здания (например, энергетическая диагностика ) и т. д.

Однако выбор тепловизионной камеры зависит от области применения, для которой она предназначена.

Пример:

1. Тепловизионная камера , предназначенная для обнаружения лихорадки у людей, не подходит для пожаротушения , поскольку она, безусловно, будет иметь более низкий температурный диапазон по сравнению с пожарной тепловизионной камерой с гораздо более высоким температурным диапазоном. от 450°С до 1150°С (от 842 до + 2102°F).
2. И наоборот, пожарная тепловизионная камера не подходит для обнаружения лихорадки . Для обнаружения лихорадки нам понадобится камера с очень высокой чувствительностью, которая, следовательно, сможет отображать температуру очень точно (с точностью до десятых долей градуса). Температурный диапазон камеры пожаротушения до 1150°C (2102°F) в этом случае будет слишком большой мощностью.

Кроме того, две тепловизионные камеры измеряют с разным коэффициентом излучения, что, очевидно, не даст одинаковых результатов .

Итак, как выбрать тепловизионную камеру для пожарных/спасателей?

Помимо эргономики, компактности, размера, разрешения и чувствительности сенсора, устойчивости камеры и ее аккумулятора к высоким температурам… важнейшими критериями выбора пожарной тепловизионной камеры являются следующие:



3.1/Поле зрения должно быть как можно шире

Тепловизионная камера пожарного не ведет себя как человеческий глаз.
Действительно, реагирует на инфракрасное излучение, а не на свет.
Кроме того, поле зрения тепловизионной камеры намного меньше, чем у человека.

Как правило, бинокулярное зрение человека находится в пределах 120° по горизонтали и 105° по вертикали (45° вверх и 80° вниз). Это зрение будет уменьшено с помощью тепловизионной камеры.

Пример: Во время туристического визита вам наверняка уже приходилось отступать на несколько метров или футов, чтобы иметь возможность сфотографировать памятник. Поле зрения вашей камеры меньше, чем ваше поле зрения (если, конечно, у вас нет широкоугольной камеры)! То же самое и с тепловизором.


Это поле зрения будет еще больше уменьшено при ношении маски дыхательного аппарата.

Поскольку камера чаще всего используется при ношении дыхательного аппарата, поэтому атакующая группа должна будет использовать методы «сканирования» , чтобы собрать как можно больше информации на этом этапе распознавания. Методика «сканирования» используется для визуального охвата ТИЦ всего объема, в котором ходят спасатели. Это делается для того, чтобы избежать «эффекта туннеля», то есть: смотреть только перед собой, что может привести к опасному неправильному толкованию ситуации и создать эффект «туннеля»!

Для этого особенно важны 2 области:

• Земля : зрение ограничено в нижней части (из-за ношения маски дыхательного аппарата + вертикально ограниченный угол обзора камеры) , будет невозможно обезопасить продвижение пользователя и идентифицировать жертвы, находящиеся справа или слева одновременно.
• Потолок : порог распространения дыма и все связанные с ним риски также должны тщательно контролироваться.

Техника сканирования, будь то полоса, Z, X или 6 сторон, должна выполняться со всей тщательностью и повторяться на этапе распознавания, чтобы обеспечить создание мысленного образа прогресса. Сочетание повторных сканирований и прогрессий без камеры позволит выявлять опасности.


Тепловизионные камеры LEADER TIC  имеют один из самых высоких углов обзора на рынке , 51° по горизонтали и 40° по вертикали , что позволяет быстрее сканировать область вмешательства.

Кроме того, поскольку камера имеет большее поле зрения по ширине, чем по высоте, интересно модифицировать ее захват, чтобы расположить ее вертикально, чтобы увеличить поле зрения по этой оси.

Опция рукоятки камер LEADER TIC позволяет легко выполнять это действие, очень просто наклонив камеру в «портретном» режиме, чтобы еще быстрее выполнить фазу распознавания.




3.2/Диапазон температур должен быть максимально широким



Как было сказано ранее, критерии выбора зависят от использования тепловизионной камеры.
В случае с тепловизионной камерой «Пожарное дело» важно выбрать камеру с широким диапазоном температур , чтобы гарантировать надежность устройства и особенно безопасность пожарных.

3.2.1/Чтобы избежать насыщения изображения:



Камера, оснащенная широким диапазоном температур, превышающим 1000°C (1832°F) , позволяет анализировать все возникающие ситуации без риска насыщения (невозможности различить наблюдаемую сцену).
Действительно, при превышении максимальной имум температуры обнаружения камеры изображение становится насыщенным и уже невозможно четко увидеть контрасты на экране камеры, что делает невозможным чтение/понимание ситуации.


Насыщенное изображение = ситуацию невозможно проанализировать Максимальный порог T°C: 650°C (1202°F)	Ненасыщенное изображение = понятная ситуация Максимальный порог T°C: 1150°C (2102°F)





3.2.2/Во избежание плохого прочтения/неправильного понимания/неверного толкования сцены вмешательства и, таким образом, опасности для спасательных групп:

В зависимости от диапазона температур пожарный не сможет проанализировать все элементы наблюдаемой сцены.

Тепловизионная камера с температурным диапазоном до 450 или 500°C (от 842 до 932°F) не сможет:

• Точно понять срабатывание перекрытия, происходящее между 600 и 650 °C (от 1112 до 1202°F)
• Анализ риска обрушения здания с металлической конструкцией, зная, что сталь теряет всю устойчивость при температуре 850°C (1562°F) .

Даже для служб экстренного реагирования необходимо иметь противопожарное оборудование, способное предупредить об опасности!


Компания LEADER решила оснастить свои портативные тепловизионные камеры для пожарных самым широким на рынке температурным диапазоном (от -40°C до +1150°C) (от -40 до +2102°F), чтобы дать возможность пожарным проанализировать все возникающие ситуации.



3.3/Цветовые режимы должны дополнять друг друга



Использование нескольких цветовых режимов позволяет пользователю анализировать наблюдаемые сцены с большей точностью, чтобы облегчить понимание (уровень температуры, распространение дыма, направление движения, опасность и т. д.). Вот почему важно иметь возможность изменить режим раскрашивания, чтобы выделить другие невидимые элементы.

LEADER предлагает до 5 режимов раскрашивания для своих камер LEADER TIC : Fire, Search, Inverse, Cold и Multicolor. Каждый режим раскрашивания имеет свои преимуществ, недостатков и ограничений .

Поэтому важно знать особенности каждого режима, чтобы выбрать наиболее подходящий в зависимости от ситуации . Вот почему обучение пользователей необходимо для хорошего понимания наблюдаемого изображения.

ПОЖАРНЫЙ РЕЖИМ: основной и обязательный

688

Отображение на экране:   Атакующая группа должна продвигаться в незнакомых местах с часто нулевой видимостью, подвергаясь воздействию высоких температур. Поэтому им нужны простые и интуитивно понятные указания, позволяющие им быстро собирать информацию, необходимую для понимания ситуации. Имея это в виду, цвета, используемые для режима FIRE, указывают на уровни опасности, подобные тем, которые встречаются в правилах дорожного движения: Желтый цвет: повышенная бдительность, опасность рядом надо уметь реагировать Оранжевый цвет: опасность подтверждена, будьте готовы остановиться, чтобы избежать дальнейшего воздействия Красный цвет: остановитесь, понаблюдайте и при необходимости поменяйте направление. Интересы для пользователя:  Самое простое и понятное: один цвет = одно значение

РЕЖИМ ПОИСКА:

Отображение на экране:   Черно-белый дисплей с оранжево-красной окраской самых горячих 7%; Интересы пользователя: Используется в основном для поиска жертв и выявления горячих точек.



ОБРАТНЫЙ РЕЖИМ:

Отображение на экране : Эта функция инвертирует черный и белый цвета в режиме ПОЖАР. Остальные цвета идентичны режиму FIRE при температуре выше 200°C (392°F). Интересы пользователя: Используется в условиях низких температур для: Облегчить наблюдение, Наблюдайте за сценой снаружи в солнечную погоду, Меняйте цвет фона изображения, чтобы лучше различать детали.

ХОЛОДНЫЙ РЕЖИМ:

Отображение на экране : Окрашивание синим цветом самых холодных точек наблюдаемой сцены. Интересы для пользователя: Используется в условиях низких температур для выделения самых холодных элементов. Может быть полезен для: Поиск утечек газа, утечек сжиженного газа, утечек жидкости или газообразного хладагента, Наблюдение за ледяными пластинами на озере/море и т. д. …



МНОГОЦВЕТНОЙ РЕЖИМ:

Отображение на экране : Наблюдаемая сцена отображается с 5 цветовыми оттенками. Интересы пользователя:  Используется для технического контроля и рискованных операций.





Как и в случае любого противопожарного оборудования, важно, чтобы пожарный был обучен правильному использованию своей тепловизионной камеры. Действительно, эти знания позволят им полностью понять ситуации, с которыми столкнулись во время вмешательств, интегрируя в свой анализ информацию, полученную благодаря тепловизионной камере.

Поскольку об обучении слишком часто забывают, оказывается, что многие пожарные не всегда ценят свои тепловизионные камеры и не умеют правильно ими пользоваться . Именно по этой причине тепловизионные камеры слишком часто остаются в грузовиках и, следовательно, используются недостаточно.


Вопреки тому, что многие могут подумать:

• Тепловизор — это не термометр . Он слишком часто используется как таковой, когда у него нет характеристик или функции.
• TIC не может видеть сквозь стену или препятствие. Тепловизионная камера воспроизводит на экране тепло, накопленное телом, или тепловой поток стены, когда, например, позади камин.
• Стекло и вода не пропускают инфракрасные лучи , поэтому невозможно измерить температуру объекта за стеклом или через воду с помощью тепловизионной камеры.

• Полированные поверхности, такие как полированный металл, стекло, пластик или окрашенные поверхности, могут выглядеть как зеркало с тепловизионной камерой . В этом случае информация, передаваемая тепловизором, неверна и может ввести пожарного в заблуждение и подвергнуть его опасности.

• Объект, в зависимости от его коэффициента излучения, может появиться на экране при гораздо более низкой температуре, чем он есть на самом деле.

Как вы ясно увидели из нескольких примеров, приведенных в этой статье, очень важно пройти обучение использованию пожарной тепловизионной камеры, но также очень важно пройти обучение интерпретации тепловых изображений .

LEADER, производитель тепловизионных камер, специально разработанных для пожаротушения, помогает всем своим клиентам выбрать тепловизионную камеру, которая наилучшим образом соответствует их потребностям и также обучают их использованию своего противопожарного оборудования .

Желая присоединиться к пожарным и спасателям в процессе приобретения знаний по использованию тепловизионных камер, LEADER также обучает всех своих клиентов интерпретации тепловых изображений , чтобы они могли знать:


• значение тепловизионной камеры при тушении пожаров и поисково-спасательных работ ,
• различия между зрением человека невооруженным глазом и инфракрасными лучами ,
• основные принципы получения тепловой энергии ,
• основные характеристики и функции тепловизора,
• пределы действия тепловизионной камеры и способы преодоления ловушек, связанных с ошибочной тепловой сигнатурой , которые могут угрожать безопасности работников,
• как считывать и интерпретировать измеренные температуры (коэффициент излучения),
• различные режимы окраски , знать, в каких ситуациях их использовать, и знать, как правильно их интерпретировать.
