Выбирать диск по дереву для пилы, идеально подходящий для выполнения стоящей перед мастером задачи, довольно хлопотно. На рынке представлено достаточно много разновидностей изделий данного типа, и потому новичок вряд ли сможет сразу разобраться, какой инструмент ему нужен. Чтобы снять хотя бы часть вопросов, в этой статье мы постарались систематизировать наиболее важную и актуальную информацию, посвященную эксплуатационным параметрам пильных дисков.

Подбирать режущую часть пилы нужно очень внимательно!

Использование болгарки

Цена качественной сабельной или дисковой пилы достаточно высока, потому некоторые мастера, особенно те, которые с деревом работают от случая к случаю, для выполнения мелких операций предпочитают использовать болгарку. Иногда на угловой шлифовальной машинке для дерева даже не меняется насадка – вся работа выполняется с помощью шлифовального диска.

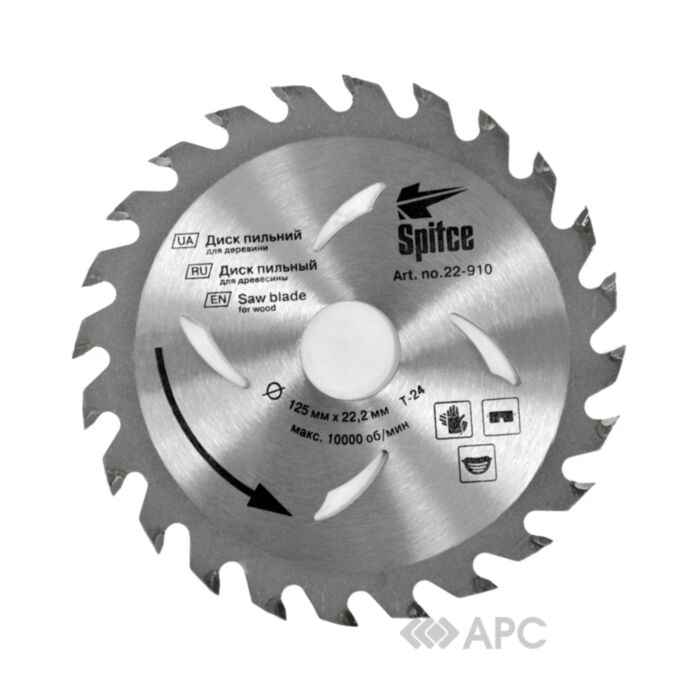

Диск для УШМ по дереву 125 мм: использовать можно, но лучше быть предельно аккуратным

По уровню безопасности такая работа приближается к игре в «русскую рулетку», и вот почему:

• Даже если используется пильное полотно для УШМ, всегда есть риск, что зубья пилы захватят чуть больше древесины, чем они смогут прорезать за один проход. В результате болгарку вырывает из руки, и она летит в произвольном направлении, нанося травмы либо вам, либо всем окружающим.

Обратите внимание!
Если учесть, что после того, как мы отпустили кнопку, насадка продолжает вращаться по инерции, то синяки и отбитые пальцы будут самым благополучным исходом.

• При резке дерева диск нагревается и становится более хрупким. Потому в ситуации, описанной выше, он может просто расколоться. Осколки, естественно, будут разлетаться по разным направлениям на приличной скорости.

Фотография из серии «очень повезло»: в данном случае обошлось отрывом части диска и минимальной травмой пальца

• Использование изделий с твёрдосплавными наплавками также иногда становится причиной травматизма. Если мы приобрели не самый качественный диск, то победитовый материал при работе может отлетать от основания. Случается такое редко, но все же периодически травматологам приходится извлекать из бедер, животов или щек мелкие металлические осколки.
• Можно ли алмазным диском резать дерево, если вам не хочется идти за пилой в магазин? Тоже не стоит: риск получить травму здесь чуть меньше (хоть и значительно выше, чем при использовании нормальной пилы), но зато нагретый алмазный диск при контакте с древесиной практически всегда обугливает ее, а если работа велась по тонкому материалу, то заготовка может и загореться в буквальном смысле.

Ни алмазные, ни абразивные лепестковые диски по дереву для резки использовать не стоит

Из всего вышесказанного можно сделать вполне определенный вывод: для работы с деревом желательно использовать подходящий инструмент, и лучше, чтобы он был правильно подобран.

Особенности пильных дисков

Основные параметры пилы

Выбирая пильный диск, в первую очередь нужно обращать внимание на параметры инструмента, которым вы будете пользоваться. Основные из них мы перечислили в таблице:

Маркировка на изделиях

Параметр	Что нужно учитывать
Допустимый внешний диаметр	Здесь все просто: инструкция к каждой модели пилы по дереву содержит информацию о том, с дисками какого диаметра та может работать. Этих рекомендаций нужно строго придерживаться, тем более что в большинстве случаев установить неподходящее полотно не получится ввиду особенностей конструкции привода.
Мощность пилы и допустимые нагрузки на двигатель	Пильные диски, предназначенные для работы под высокими оборотами, а также модели, оснащенные большим количеством зубьев, оказывают серьезную нагрузку на саму пилу. Вот почему перед покупкой необходимо изучить документацию, которая идет в комплекте с инструментом.
Скорость вращения	Каждый привод рассчитан на работу с полотном определенного диаметра. Устанавливая диск большего размера (даже если это позволяет конструкция кожуха), мы изменяем линейную скорость рабочей части, так что диск будет испытывать повышенные нагрузки.
Диаметр и конфигурация посадочного штифта	Многие производители пил делают штифт с таким расчетом, чтобы использовать можно было только «родные диски» — другие просто не встанут в пазы. Выйти из этой ситуации можно двумя способами: либо действительно покупать расходники у того же производителя, либо установить кольцо-переходник под универсальный штифт.

Переходные кольца

Количество и форма зубьев

Если с самой пилой все более-менее понятно, то теперь пора рассмотреть сами диски. Здесь наиболее важными факторами выбора будут число зубьев на полотне и их форма.

Что касается количества режущих элементов на, то здесь справедливы такие закономерности:

• Чем выше количество зубьев, тем чище будет линия реза, но тем больше будет нагрузка на привод пилы по дереву. С другой стороны, малое количество зубьев приводит к возрастанию нагрузки на каждую кромку в отдельности, а значит, срок использования диска будет меньшим.
• Скорость работы также зависит от этого параметра: если нам нужно быстро распилить древесину, то следует выбирать пилу с малым количеством зубьев, оснащенных глубокими пазухами для захвата стружки. Конечно, в этом случае линия распила будет не такой чистой, так что в дальнейшем поверхность может потребовать дополнительной обработки.

Разное количество зубцов обеспечивает разные параметры работы

По этому параметру выделяют такие группы дисков:

• С малым (от 10 до 40) количеством зубьев – ориентированные на продольную распиловку и черновую обработку.
• Со средним (40 -80) количеством – универсальные, позволяют выполнять как продольные, так и поперечные пропилы, а также работать с древесиной разной плотности.
• С большим (80 – 90) числом зубцов — предназначенные для относительно медленного чистового распила.

Если же говорить о форме, то главную роль здесь играют наклон зуба, а также его профиль:

• Изделия с положительным наклоном зуба (острие смещено вперед относительно перпендикулярной оси) применяются для быстрой распиловки. За счет наклона каждый зуб сам захватывает древесину, затягивая ее под режущую кромку.
• Отрицательный наклон снижает скорость, поскольку самоподача древесины не осуществляется. В то же время такая конструкция не позволяет диску захватывать волокна до их прорезания, потому линия распила получается значительно более чистой.

Слева – положительный уклон зуба, справа – отрицательный

Профиль зубьев также очень важен, особенно если вы своими руками выполняете ответственную работу с высокими требованиями к качеству:

• Плоские зубья (с фасками или без них) применяются для обработки плотных материалов, например, древесины твердых пород.
• Клиновидный (треугольный) профиль позволяет быстро прорезать материал, потому такими зубцами обычно оснащаются диски для скоростной распиловки.
• Скошенные зубы облегчают выведение стружки, благодаря чему линия распила получается достаточно чистой.

Варианты компоновки

Важно!
Как правило, качественные пильные диски делаются с комбинацией зубцов разной формы: например, изделие может быть укомплектовано режущими элементами, попеременно скошенными в разную сторону, или же включать в себя плоские и клиновидные зубья в разных соотношениях.

Конструкция диска

Когда мы выбрали конфигурацию, подходящую для решения стоящей пред нами задачи, стоит обратить внимание на сам диск.

Если мы хотим приобрести действительно качественное и надежное изделие, которое прослужит нам долго, то присутствовать должны следующие признаки:

Фото изделия с несколькими пазами под штифт

Обратите внимание!
При производстве дешевых дисков поступают иначе: вначале шлифуют весь лист металла, и только потом из него вырезают заготовок для пил.

• Компенсационные прорези. Присутствие таких канавок положительно сказывается на долговечности инструмента, поскольку они предотвращают появление трещин даже при сильных нагрузках на рабочие зубья.

Компенсатор вибрации

• Также признаками того, что перед нами качественный инструмент, будут кольца жесткости или залитые полиуретаном волнообразные углубления в полотне — компенсаторы вибрации.

Заключение

При наличии необходимых знаний, а также понимания, какие виды работ нужно будет выполнять, подобрать оптимальный распиловочный диск для пилы по дереву будет относительно несложно. Впрочем, если вы будете испытывать затруднения, то стоит изучить информацию, представленную на видео в этой статье: практически гарантировано она окажется весьма полезной при выборе инструмента.

5 идей, что можно сделать из цепи бензопилы

Никогда не выбрасывайте цепь от бензопилы. Из нее можно сделать много полезных самоделок, которые пригодятся вам на даче, в мастерской и даже в походе. Делимся крутыми идеями!

Содержимое

• 1 Как сделать ручную цепную пилу
  • 1.1 Изготовления деревянных ручек
  • 1.2 Сборка самодельного инструмента
  • 1.3 Видео
• 2 Самодельный пильный диск по дереву для болгарки
  • 2.1 Основные этапы работ
  • 2.2 Видео
• 3 «Насадка» на болгарку из старой цепи от бензопилы
  • 3. 1 Процесс изготовления самодельной «насадки»
  • 3.2 Видео
  • 3.3 Интересный способ обработки фанеры с помощью цепного диска
  • 3.4 Основные этапы работ
• 4 Как сделать ручную ножовку из цепи бензопилы
  • 4.1 Основные этапы работ
  • 4.2 Зачем нужна ручная «цепная» пила
  • 4.3 Видео
• 5 Как сделать разборную цепную пилу для похода
  • 5.1 Основные этапы работ
  • 5.2 Видео

Как сделать ручную цепную пилу

Самодельная ручная пила, изготовленная из цепи бензопилы, пригодится туристам, охотникам, рыбакам и дачникам-садоводам. Особо незаменимо это приспособление во время отдыха на природе и в длительных походах. Удобно хранить в багажнике авто на всякий случай. С помощью ручной цепной пилы можно без проблем распиливать ветки и бревна разного диаметра.

Изготовления деревянных ручек

Ручки могут быть металлическими и даже пластиковыми. Но деревянные — оптимальный вариант.

Читайте также: Есть ли вода на участке? Ищем место для колодца

Их можно быстро выточить на любом самодельном токарном станке или использовать старые рукоятки от ручного инструмента, если подходят по размеру.

Берем две одинаковых деревянных ручки и делаем на торце неглубокие прорези. Затем нужно будет высверлить на краю отверстия для крепежных винтов.

Далее подготавливаем две металлических пластины и высверливаем в них отверстия. Вставляем в прорези в ручках и фиксируем винтами.

Читайте также: Дешевая крыша из пластиковых бутылок для дачных хозпостроек

На следующем этапе стачиваем с помощью УШМ концы металлических пластин, чтобы получилась трапециевидная форма, и высверливаем в них отверстия для крепления цепи.

Сборка самодельного инструмента

Подготавливаем цепь от электро— или бензопилы, при необходимости укоротив ее до требуемой длины. Крепим концы цепи к металлическим пластинам с помощью болтиков и гаек.

Читайте также: Как пользоваться штангенциркулем: 3 основных функции

В результате у нас получился простой, но полезный инструмент, который может выручить в различных ситуациях.

В частности, когда нет возможности использовать обычную ножовку по дереву или электроинструмент. Компактные размеры являются одним из очевидных плюсов самоделки.

Видео

Amazing Manual Fast Wood Cutting Tool || Manual Chain Saw

Самодельный пильный диск по дереву для болгарки

Из-за многочисленных негативных комментариев администрация данного ресурса доводит до вашего сведения об опасности использования данной поделки, но оставляет этот пост в качестве ознакомительного.

Читайте также: 5 классных идей как сделать ручку для напильника

Из старого алмазного диска по керамике или бетону, который уже свое отработал, а также небольшого куска цепи от бензопилы можно сделать самодельный пильный диск по дереву для болгарки.

Используя такой диск, можно быстро распилить на заготовки тонкие доски (например, от поддонов) и бруски.

Впрочем, намного безопаснее это будет сделать при помощи ручной дисковой пилы. Дело в том, что даже покупные диски для болгарки по дереву очень часто заклинивают и отскакивают, что при несоблюдении правил ТБ может привести к различным травмам.

Самодельный пильный диск тоже не отличается высокой безопасностью. Его можно использовать исключительно для распиловки тонких досок.

С пиломатериалами большей толщины он, конечно, тоже справится, но заклинивание диска может привести к опасным последствиям.

Основные этапы работ

Примеряем цепь от бензопилы к алмазному кругу, после чего отрезаем кусок подходящей длины. Затем привариваем отрезок цепи к кромке диска – для этого лучше использовать автоматическую или полуавтоматическую сварку. Места прихваток зачищаем с помощью УШМ.

Затем на свой страх и риск устанавливаем самодельный пильный диск по дереву на болгарку. Его можно использовать не только для распиловки досок, но и, чтобы сделать чашевидные углубления в древесине — например, при изготовлении каких-либо поделок своими руками.

Видео

Подробнее о том, как сделать самодельный пильный диск по дереву для болгарки, смотрите в видеоролике на сайте.

HABU \ Angle Grinder Hack

«Насадка» на болгарку из старой цепи от бензопилы

В данном обзоре автор предлагает изготовить своими руками простую самодельную «насадку» на маленькую болгарку (УШМ). И для этого он использует отрезок старой цепи от бензопилы.

Сразу хотим отметить, что цель данной статьи — просто рассказать об этой идее.  При этом мы настоятельно не рекомендуем повторять процесс изготовления самоделку в домашних условиях, поскольку это может быть очень опасно.

Для чего вообще нужна данная «насадка»? Автор использует ее для обработки заготовок из дерева, а также, чтобы делать углубления в брусках.

Однако это можно сделать куда более безопасными способами, а то, что предлагает автор — повторять не стоит (тем более работать УШМ без защитного кожуха).

Процесс изготовления самодельной «насадки»

Сначала мастер отмеряет нужную ему длину цепи и высверливает по краям отрезка заклепки, подобрав сверло подходящего диаметра. Разъединить цепь можно также, сточив шляпки заклепок напильником, однако это займет больше времени.

Потом края отрезка цепи нужно соединить, сделав новую заклепку. В данном случае автор использует кусок самореза без резьбы. Можно обычный стальной стержень использовать.

Получившийся «бублик» устанавливается на болгарку и фиксируется прижимной гайкой. Вот, собственно, весь процесс изготовления этой «насадки».

Еще раз обращаем внимание, что повторять это дома или в гараже не стоит.

Видео

Подробно о том, как мастер делает и использует «насадку» на болгарку из старой цепи от бензопилы, смотрите в данном видео.

Что можно сделать из старой цепи от пилы

Интересный способ обработки фанеры с помощью цепного диска

Даже из самого обычного, казалось бы, материала при желании можно сделать своими руками оригинальный декор интерьера или что-то другое, необычное.

В данном обзоре автор показывает интересный способ обработки фанеры. Возможно, кому-то такой декор придется по вкусу.

Потребуется кусок фанеры толщиной 18-20 мм. Форма заготовки может быть любой: квадратной, прямоугольной, ромбовидной или круглой.

Также потребуется угловая шлифмашинка и цепной пильный диск для нее.

Основные этапы работ

Устанавливаем цепной диск на болгарку, фиксируем на столе заготовку из фанеры, и приступаем к ее обработке.

Цель проста: нужно сделать небольшие углубления, хаотично расположенные относительно друг друга, по всей поверхности заготовки.

На следующем этапе обрабатываем каждую «рытвину» при помощи наждачной бумаги или шлифовальной насадки на дрель (шуруповерт).

Далее автор пропитывает рельефную поверхность минеральным маслом. На последнем этапе останется только покрыть поверхность лаком.

Готовое произведение искусства можно повесить на стену в зале, рабочем кабинете или в мастерской (или просто подарить кому-то). Также эту технику можно использовать при изготовлении других декоративных изделий.

Подробно об этом способе обработке фанеры рекомендуем посмотреть в видеоролике на нашем сайте.

VEJA QUE DIFERENTE — Quadro em Relevo de Compensado Naval

Как сделать ручную ножовку из цепи бензопилы

В сегодняшнем обзоре поделимся с вами идеей автора YouTube канала bricolage du cardan, который нашел применение для старой цепи бензопилы.

Вряд ли данный способ найдет широкое применение ввиду своей нецелесообразности.

Однако мы решили все равно рассказать о нем. Интересно все-таки, какие идеи рождаются в головах мастеров-самодельщиков.

Основные этапы работ

Итак, для изготовления сегодняшней самоделки потребуется пильная цепь для электро— или бензопилы.

Важное условие — она должна быть б/у, потому что использовать новую цепь для этого проекта не имеет смысла.

Поскольку цепное полотно замкнутое, сначала необходимо будет его разомкнуть. После этого «отстегиваем» кусок подходящей длины.

Обратите внимание: длина пильной цепи бензопилы должна соответствовать длине ножовочного полотна ручной ножовки по металлу.

На следующем этапе необходимо будет заменить пильное полотно ножовки по металлу на кусок пильной цепи. Устанавливаем ее, и натягиваем.

В результате из ручной ножовки по металлу мы получили ручную ножовку по дереву. Такое вот чудесное перевоплощение.

Зачем нужна ручная «цепная» пила

Автор этой идеи предлагает использовать ее как обычную ножовку — для распиловки досок или брусков.

Также можно применить ее на даче. Однако вряд ли такая самодельная «альтернатива» сможет достойно конкурировать с обычной ножовкой по дереву.

Видео

Если интересно, пошаговый процесс изготовления ручной ножовки по дереву можно посмотреть ниже — в авторском видеоролике.

NE jetez PAS les chaînes de tronçonneuse !!!

Как сделать разборную цепную пилу для похода

В данном обзоре автор делится своей новой «креативной» идеей — как своими руками сделать разборную цепную пилу для похода. Сама идея не нова, но вот исполнение в данном случае — весьма оригинальное.

Для изготовления разборной пилы потребуется цепь от электрической или бензопилы (причем желательно, чтобы сама цепь была в нормальном состоянии) и три отрезка профильной трубы.

Первым делом необходимо будет отрезать кусок профиля сечением 15*15 мм, а также два отрезка 10*10 мм. Причем края заготовок надо отрезать под углом 45 градусов.

Основные этапы работ

В одном из коротких отрезков профиля автор при помощи болгарки делает пропил, чтобы можно было зафиксировать один край цепи.

К другому отрезку он приваривает кусок круглой трубы, в который будет вставляться болт. В шляпке болта тоже надо сделать пропил.

После этого останется сделать небольшие пазы в коротких отрезках профиля (10*10 мм), и можно приступать к сборке пилы. Степень натяжения цепи регулируется с помощью болта и гайки.

В плане практичности пила, может быть, и удобная: дров напилил, разобрал и положил в рюкзак. Но в остальном самоделка эта «так себе». Пилить цепью руками — непростое дело, потому что величина и форма зубьев не позволяют выполнять обратно-поступательные движения.

Видео

Подробно о том, как сделать разборную цепную пилу для похода, смотрите в видеоролике на сайте.

Делай пока не сделали китайцы
