Измерительный инструмент – виды, характеристики, особенности

Измерительный инструмент — это устройство, с точностью определяющее расстояния, а также, размеры, геометрические характеристики, значение физической величины всевозможных предметов. Некоторые из измерительных приборов позволяют делать замеры с помощью сигналов измерительной информации, которые воспринимаются оператором.

Если при создании некоторых изделий можно обойтись самой простой линейкой или штангенциркулем, то в таких сферах, как строительство, геодезия весьма важна точность замеров, поскольку от этого зависит качество возводимых зданий, их долговечность при эксплуатации.

У человека на службе множество инструментов для измерения, которые помогают в разных профессиональных и бытовых областях работ — это рулетки и отвесы, угольники, щупы и уровни, штангенциркули и дальномеры, теодолиты и нивелиры. Рассмотрим некоторые, наиболее применяемые из них, подробнее.

Рулетки

Рулетка — инструмент для линейных измерений, представляющий собой намотанную на катушку ленту с делениями (металлическую или пластмассовую), облаченную в корпус. Существует множество моделей рулеток с разными механизмами сматывания: ручным способом с помощью рукоятки или автоматически посредством возвратной пружины.

Фото строительной рулетки. Измерительный инструмент

Наиболее важные характеристики для рулеток — это точность измерения, которую определяет отклонение значения от эталона, класс точности инструмента, а также жесткость ленты.

Если рулетки имеют II класс точности, то для отрезка в 1 м допускается отклонение не более 0,5 мм, для 10 м — не более 2,3 мм. Жесткость полотна рулетки предоставляет возможность работать без напарника. Чтобы узнать, какое расстояние можно измерить самостоятельно, следует вытянуть ленту и посмотреть, на какой отметке произойдет преломление. Жесткость ленты достигается материалом изготовления (наиболее жесткие — стальные ленты) и формой полотна, которое как бы загнуто вверх полукругом.

Фото угольника. Измерительный инструмент

В категорию простых измерительных устройств относятся также линейки и угольники, легкие в использовании и несложные по конструкции. Это пластины (одна или две, расположенные под прямым углом) из дерева, металла, пластика с нанесенными делениями, выражающими единицу измерения длины, в основном, в сантиметрах. Зачастую они являются незаменимыми помощниками, как в быту, так и в разных профессиональных работах.

Дальномеры

Дальномер часто называют лазерной рулеткой и, в последнее время, этот инструмент получил широкое распространение, благодаря точности измерения и удобству использования. Моделей дальномеров появилось множество, поэтому, чтобы выбрать прибор необходимо предварительно изучить технические параметры и определиться с соотношением стоимости и такими возможностями устройства, как точность измерения, максимальное расстояние, возможность ремонта, долговечность и функциональность.

Фото лазерного дальномера. Измерительный инструмент

Лазерные дальномеры способны измерять расстояние до 200 м, но, если вы работаете внутри здания, то нецелесообразно приобретать такой «дальнобойный» прибор, вполне хватит значения в 30-50 м. При использовании дальномера на большую дистанцию необходимо дополнительное оборудование: штатив и отражатель.

Большинство производителей могут гарантировать точность измерения лазерным дальномером в пределах ±1 мм, но вполне достаточно и среднего значения отклонений ±1,5-2 мм, которое дает хорошие результаты.

Чтобы купить дальномер, определитесь с количеством поставленных задач, чтобы выбрать нужные функции устройства. Современные лазерные универсальные дальномеры обладают такими функциями, как измерение расстояний, расчет площади и объема, запоминание значений (память), калькулятор. А также их можно использовать в качестве цифровых или оптических визиров, уровней, уклономеров.

Строители высоко оценили такой удобный и практичный инструмент, они избавляются от длительной по времени разметки, всего лишь единожды настроив прибор на определенную функцию. К тому же, с его помощью можно непрерывно вести контроль монтажа.

Уровни и отвесы

Строительный уровень — контрольно-измерительный прибор, с помощью которого на создаваемой плоскости проверяется точность горизонтального или вертикального состояния, а также, задается направление, откладываются отрезки необходимой величины. Уровни бывают разных видов:

отвесы;
гидроуровни;
пузырьковые уровни;
лазерные уровни.

Вертикальность плоскости легко уточняется отвесом. Это приспособление из крепкой нити с грузом на конце. Сила тяжести заставляет нить находиться в строго вертикальном положении. Отвесная линия нити должна совпадать с острым концом груза, который специально выполняется в виде перевернутого конуса.

Фото уровня и отвеса, измерительные инструменты

Водный уровень или гидроуровень изготовлен из прозрачной трубки от 5 до 30 м длиной, в которую залита вода. Его действие основано на законе Паскаля. Применяется для разметки стен, монтажа стяжки, установки натяжных потолков, наклейки обоев и т. д.

Алюминиевая планка с тремя капсулами спирта — это пузырьковый уровень, используемый в любую, даже морозную погоду. Присутствующие в капсулах пузырьки воздуха играют роль ориентира. Положение пузырьков определяется по нанесенным на ампулу меткам, они должны быть ровно посередине. Оптимальная длина таких уровней от 30 до 400 см. При выборе ориентируйтесь на вес прибора, чем он тяжелее, тем показания будут точнее. Желательно, чтобы на уровне были нанесены деления линейки для удобства в работе. В уровнях для работы с металлической поверхностью должен быть встроен магнит.

Нивелиры

Лазерный уровень или нивелир — инструмент, определяющий разность высот точек земной поверхности и, чаще всего, применяемый в геодезических работах, а также, в строительстве зданий, мостов, дорог, инженерных сетей. Именно там, где точность измерений обусловливает надежность сооружений и безопасность людей.

Фото лазерного нивелира в работе

В зависимости от видов нивелиров вы сможете проецировать прямые линии по горизонтали, вертикали и диагонали. Расстояние, на которое возможно проецировать луч, зависит от класса лазера. Низкий класс — расстояние 5-8 м, высокий — 50-60 м и более. При этом, проецирование луча у проекционных нивелиров может быть в виде точки, линии или плоскости.

Фото ротационного лазерного нивелира

Ротационные нивелиры, вращающие излучение на 360^о позволяют, например, одновременно уточнять уровень потолка и двух стен, чтобы они были расположены точно под 90^о друг к другу. В основном они используются профессионалами, поскольку стоимость их высока. Тем более, что для сложных лазерных нивелиров необходимы дополнительные аксессуары — это надежный кейс для хранения (если его нет в комплекте), поскольку прибор должен быть надежно защищен при транспортировке и хранении от механических воздействий и падений.

Еще понадобится штатив, особенно для работы на больших (50-70 м) пространствах, а также лазерные очки, чтобы видеть лучи в свете дня. Питание большинства лазерных нивелиров осуществляется не обычными батарейками, а 1,5-вольтовыми типа AAA или АА. Из этого следует, что нужно сделать запас аккумуляторных батареек и купить зарядное устройство к ним.

Чтобы лазерный нивелир не вышел из строя, используйте для каждой модели соответствующую по вольтажу батарейку. Бывает, что нужны батарейки не 1,5-вольтовые, а 1,2В. Несмотря на все сложности, в строительных и ремонтных профессиональных работах понадобится именно такой современный нивелир, чтобы получить максимальное удобство в работе, функциональность и высокую производительность.

Для бытовых работ лучше приобрести нивелир с пересекающимися линиями (вертикальной и горизонтальной) под 90^о. Проецируя скрещивающиеся линии, вы сможете легко клеить обои, укладывать настенную плитку и выполнять еще множество работ, требующих разметки.

Теодолиты

Теодолит — прибор для геодезических работ, топографических и маркшейдерских съемок, определяющий величину углов на горизонтальных и вертикальных плоскостях. Кроме того, с помощью теодолита задают направление и определяют расстояние, применяя рейку с делениями и нитяной дальномер.

Фото измерительного прибора – теодолит

Конструктивно теодолит состоит из подставки (трегера) с тремя подъемными винтами, корпуса с двумя кругами, где отсчитываются значение величин по горизонтали и вертикали, а также, круглого уровня фиксирующего горизонтальное положение прибора.

На пересечении горизонтальной и вертикальной оси находится зрительная труба, которую наводят на объект наблюдения. Круги вращаются одновременно с трубой. Специальный центрир помогает достигать точности центрирования. По виду, конструкции, точности и принципу работы происходит классификация теодолитов. Для наглядности представим эти параметры блок-схемой:

Схема разновидностей теодолита. Измерительные приборы

В нашем интернет-магазине строительных материалов мы предлагаем электронные теодолиты марки RGK высокой точности с питанием от аккумулятора, входящего в комплект. А также, не менее точные, оптические теодолиты, не требующие дополнительного питания.

Самые лучшие модели необходимых измерительных приборов вы также сможете найти в нашем магазине и приобрести, как в розницу, так и оптом, оформив все без промедления, за один заказ, с помощью профессиональных менеджеров.

Цифровые штангенциркули, микрометры, нутромеры, угломеры, цифровые индикаторы, приборы для измерения внутренних и внешних размеров, пазов, отверстий, стенок труб

MITUTOYO

Япония

Ручные измерительные инструменты Mitutoyo:
- Штангенциркули, глубиномеры, высотомеры, штангенрейсмасы
- Микрометры, нутромеры и микрометрические головки Mitutoyo
- Оборудование для обработки данных и системы статистического контроля
- Индикаторы, граммометры (пружинные), толщиномеры
- Стойки, штативы, центра, угломеры, лекальные линейки, угольники
- Поверочные измерительные приборы, штифты и поверочные плиты
- Плоскопараллельные концевые меры длины
- Датчики линейных перемещений, блоки индикации
Автоматические системы измерений Mitutoyo:
- Цифровые системы измерения длины
- Испытательное оборудование
- Системы датчиков
- Оптические системы
- Приборы для измерения формы
- Видео-измерительные системы
- Координатно-измерительные машины

KROEPLIN

Германия

Измерительные инструменты (кронциркули) KROEPLIN
PINZBOHR
Испания
- Системы настройки инструмента
  - ADI – Digital display | Integrated optical system
  - BWT – Digital display | Precision dial indicator
  - TPR – Multiple digital display
В данном разделе представлен измерительный инструмент, использование которого необходимо как в процессе металлообработки для снятия промежуточных результатов, так и по её окончанию — для проверки конечного или тестового результата.
Ручные измерительные инструменты:

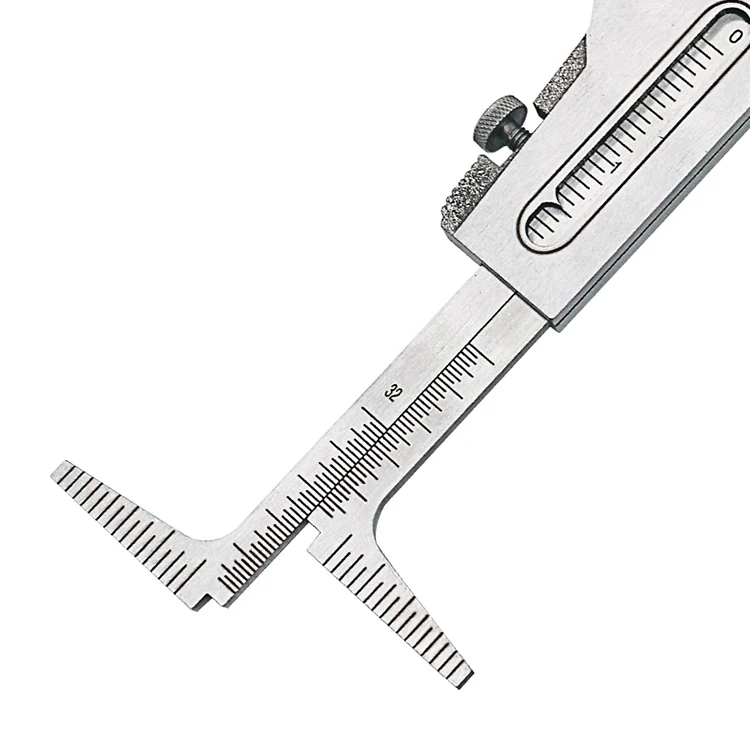

- Штангенинструмент — инструмент для измерения размеров. Отличаются высокой износостойкостью и выполнены из материалов, не подвергающихся коррозии.
- Микрометры, нутрометры и др. — инструмент для измерения в области малых размеров. Погрешность предлагаемых нами инструментов ±2 микрона.
- Оборудование для обработки данных — оборудование для работ с данными, получаемыми с измерительного инструмента Mitutoyo.
- Индикаторы, толщинометры и др. — цифровое и аналоговое оборудование для отображения данных с измерительного инструмента и инструмент с таким оборудованием.
- Стойки, штативы и др. — оборудование для фиксации измерительного инструмента, а также фиксированные шкалы для измерения углов, расстояний и пр.
- Поверочные приборы и эталоны — оборудование для калибровки и проверки, как измерительных приборов, так и самих результатов обработки.
- Концевые меры длины — эталоны длины, выполненные в форме параллелепипеда или круглого цилиндра с нормируемыми размерами.
- Датчики линейных перемещений и пр. — микрометры с лазерным сканированием, блоки индикации и принадлежности к ним.
Автоматические измерительные инструменты, взаимодействующие непосредственно с металлорежущим оборудованием:
- Цифровые системы измерения длины — шкальные устройства и линейные шкалы, в том числе для работы в агрессивной среде.
- Испытательное оборудование — приборы для определения твёрдости материалов.
- Системы датчиков — блоки индикации и принадлежности к ним.
- Оптические системы — лупы, микроскопы и измерительные проекты разных типов.
- Приборы для измерения формы — измерительные приборы для измерения шероховатости, контура и формы поверхности (профилометры, контурографы, кругломеры).
- Видео-измерительные примеры — бесконтактные измерительные системы и программное обеспечение для них.
- Координатно-измерительные машины — высокозащищённые, высокоточные и высокоскоростные приборы для измерения.
Системы настройки инструментов Pinzbohr служат для измерения и настройки инструментов перед началом работ. Вот что пишет о своих продуктах сам производитель:
- ADI — независимый дизайн и практическая функциональная направленность превращают ADI в почти непревзойдённый блок предварительной настройки со встроенной оптикой. 20-кратное увеличение позволяет измерять геометрические характеристики резания легко и удобно. Проверка без контакта с инструментом позволяет измерять инструмент без какого бы то ни было повреждения его режущих кромок. Точная и быстрая настройка обеспечивается маховиками с точными настройками по осям Z и X. Благодаря надёжной измерительной системе Mitutoyo и точно настраиваемому инструменту рентабельность ADI практически уникальна.
- BWT — блок настройки BWT Compact является выдающимся благодаря своей простоте в обращении. Практически ориентированная функциональная гарантирует быстрое и точное измерение инструментов. Технические детали, а также двунаправленный переключатель, работа с маховиками и точная настройка в обеих осях экономят драгоценное время во время предварительной настройки. BWT Compact предлагает отличную экономическую эффективность, благодаря своему независимому дизайну.
- TPR — семейство предустановочных инструментов TPR предназначено для экстремальных условий эксплуатации. Их прочность была доказана на семинарах, проводимых во всём мире в течение 15 лет. Продажа нескольких тысяч единиц сделала его незаменимой классикой в области предварительной настройки. Этот автономный инструмент, питаемый от батареи, может быть легко перемещён, благодаря транспортировочным ручкам. Два цифровых дисплея позволят одновременно считывать информацию по осям. Постоянная точность измерения обеспечивается постоянной силой измерения. Использование этого прибора является исключительно простым, обучение не требуется.
Прецизионные измерительные инструменты
Прецизионные ручные инструменты
Прецизионные ручные инструменты Starrett являются стандартом высококачественных измерительных инструментов с 1880 года.
Мерные блоки
Выберите из полного ассортимента всемирно признанных концевых мер Starrett-Webber, включая: Мерные блоки из высококачественной стали для использования в цехах, долговечные и устойчивые к коррозии…
Поверхностные пластины
Ассортимент продукции и услуг варьируется от стандартных поверочных пластин и метрологических принадлежностей до инженерного сотрудничества для уникальных решений и сложных сборок. Квалифицированные техники строят …
