Измерительные инструменты: назначение, контроль, виды, ремонт

Устройства, предназначенные для определения геометрических параметров деталей, называют измерительным инструментом. К таким устройствам относят:

Виды измерительных инструментов

штангенциркули;
глубиномеры;
отвесы, уровни;
линейки и пр.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

бесшкальный;
штангенинструмент;
головки;
зубчато-рычажный;
микрометрический.

К первому классу относят линейки – поверочные и лекальные. С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.
Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.
Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

пружинные;
рычажно – зубчатые;
рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Устройство и технические характеристики

Большая часть мерительного инструмента нормируется требованиями ГОСТ. В системе стандартов, принятых в нашей стране их можно насчитать не менее сотни. На основании ГОСТ, предприятия – изготовители имеют право выпускать собственные технические условия (ТУ) на выпуск той или иной продукции. Надо понимать, что инструмент, производимый на основании ТУ никоим образом, не уступает тому, который отвечает требованиям ГОСТ. Но исторически сложилось так, что если на паспорте, который доложен сопровождать любую инструментальную продукцию, указан, к примеру, ГОСТ 20162-90, то такая продукция вызывает большее доверие со стороны потребителей.

Технические характеристики нутрометра

Между тем устройство измерительных инструментов и приборов ничем не отличается от тех, которые произведены на основании ТУ. Это не касается той инструментальной продукции, которая изготовлена кустарным образом, и их показаниям доверять нельзя по определению.

Требования к измерительным приборам и инструментам, как уже отмечалось выше, определены в ГОСТ. В качестве примера того, какие требования предъявляются к мерительному инструменту, можно рассмотреть линейку измерительную, ГОСТ 427.

В нем определено, какие виды, и формы металлических линеек производят. Определено, какие виды шкал могут быть нанесены, на поверхность инструмента. В этом же документе регламентированы допуски на габаритные размеры, указаны предельные отклонения, которые касаются разметки металлической линейки.
Определен материал, из которого допустимо изготавливать этот класс инструмента, и описаны покрытия, которые наносят на поверхность изделия.

ГОСТ очень серьезно подходит к порядку приемки готовой продукции. Кроме того, не менее тщательно определены порядок хранения, упаковки и транспортировки груза.

Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.
Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Процедура поверки штангенциркуля

ГОСТ 8.113-85 определяет методику поверки штангенциркулей. Она включает в себя следующие операции:

Осмотр внешнего вида.
Апробирование.
Определение метрологических параметров.
Определение размера выходы губок.

Всего предусмотрено 14 типов осмотра и диагностики состояния штангенциркуля. Для проведения поверки, в лаборатории должны быть использованы определенные приборы и технологические приспособления. Например, для определения шероховатости поверхности губок используют профилограф по ГОСТ 19299-73 или профилометр по ГОСТ 19300-73, кроме этих приборов должны быть использованы образцы шероховатости.

Инструмент, прошедший поверку соответствующим образом, маркируется и может быть использован в производстве. Те приборы, которые не отвечают требованиям метрологии должны быть немедленно списаны. В соответствии с требованиями СМК (система менеджмента качества) на рабочих местах не должно быть неповеренного инструмента.

Кстати, при запуске в производство новых изделий и его оснащения необходимо учитывать то, что не каждый инструмент, неважно, рулетка, линейка или другие, лаборатории принимают на поверку. Существует предприятия, чью продукцию, метрологические лаборатории не принимают к поверке. Это не относится к серийным инструментальным заводам, например, Кировскому или Челябинскому. Поэтому перед закупкой мерительного инструмента имеет смысл уточнить инструмент, какой фирмы можно закупать без опасений.

Технические условия на ремонт измерительного инструмента

Неаккуратно хранение и применение рано или поздно приводит измерительные приборы к выходу из строя или даже выходу из строя. Но, надо отметить, что даже при полном соблюдении правил эксплуатации инструмент все равно будет изнашиваться.

Для определения годности инструмента к эксплуатации проводят соответствующие испытания в результате которых становится понятно, можно его использовать или нет. Если после проведения ремонта и повторных испытаний инструмент не показывает требования по точности, определенные в нормативной документации и паспорте, то допустимо его перевести в более низкий класс. Но при этом необходимо внести изменения в паспорт или в формуляр.

Для выявления основных неполадок необходимо применять высокоточные инструменты. К их числу относят концевые меры длины, линейки, штангенинструмент повышенной точности. Для выполнения ремонта инструмента необходимо привлекать специалистов высшей квалификации, например, слесарь-инструментальщик шестого разряда, который владеет всеми способами слесарной обработки материала, в том числе и с применением средств механизации. На больших предприятиях существуют отдельные инструментальные производства, которые задействуют на выполнении ремонта и восстановления измерительных устройств.

Контрольно — измерительные и разметочные

Среди штангенциркулей самыми часто встречающимися поломками считают выработку размерных поверхностей губок или их острых концов. Кроме того, со временем происходит истирание поверхностей штанги и рамки по ней передвигающейся. Нередко, происходит смещение нониуса в рамке, а в микрометрическом инструменте происходит изнашивание винтовой пары.

Выявление дефектов

Для выявления перекоса губок выполняют путем замера концевой меры в разных пространственных плоскостях. При обнаружении различных результатов замеров можно судить о параллельности рабочих поверхностей. При их излишнем изнашивании проявляется несовпадение основной и нониусных шкал.

Для получения данных о дефектах штанги применяют поверочную линейку или плиты с применением краски.

Для устранения непаралелльности рабочих поверхностей необходимо выполнить следующие операции. Инструмент заживают в тисы и с применением притирного приспособления устраняют обнаруженный недостаток. При выполнении это операции нельзя прикладывать большие усилия. После того как губки притерты устанавливают нониус в новое положение.

В том случае если выявлено искривление штанги инструмента, то ее необходимо рихтовать. Для этого ее фиксируют в слесарных тисах. Затем с использованием притирочной плиты ее необходимо довести до ровного состояния. Для устранения мелких выбоин применяют бархатный напильник.

В более сложных случаях поломок штангенциркуля применяют и термическую обработку, и станочное оборудование. Все это довольно трудоемкие процессы и могут их выполнять только профессионалы высокого уровня.

Поэтому перед принятием решение о замене или ремонте мерительного инструмента необходимо просчитать экономическую целесообразность.

Особенности ремонта микрометрического инструмента

Микрометрический инструмент может быть отправлен в ремонт в следующих случаях:
При обнаружении износа измерительных поверхностей. Если обнаруженный износ у микрометров с небольшим диапазоном измерения его устраняют с помощью мерных притиров. Если выбран способ раздельной притирки, то для этого используют ремонтную оснастку различающуюся конструкцией. Она в процессе работы сохраняет строгое вертикальное положение обрабатываемого изделия относительно плоскости притира.

Это приспособление включает в свой состав плиту, цангу и прижимного кольца. Нижняя плита ориентирована перпендикулярно оси отверстия. Винт, устанавливают в цангу и фиксируют его таким образом, чтобы его кончик выступал над поверхностью плиты на высоту 0,03 – 0,04 мм. Приспособление, применяемое для восстановления пятки, имеет аналогичную конструкцию.

В случае если нулевая отметка на барабане не совпадает с соответствующим делением шкалы на стрежне. Головку устройства необходимо отвернуть на 1 – 2 оборота. После этого необходимо снять барабан, потянув его по направлению к скобе. После этого его необходимо установить в необходимое положение. Головка должна быть возвращена в исходное положение и после этого ее фиксируют винте.

Бесспорно, мерительные устройства после проведения ремонтно – восстановительных работ, чаще всего не соответствуют требованиям нормативов. Для таких случаев предусмотрены технические условия, в которых указывают допускаемые отклонения от стандарта.

В частности, допустимо наличие несложных повреждений – царапины, выбоины. Но, главное, они не должны составлять помех замеров и не превышать более 20% от общей поверхности инструмента.

Если при ремонтно – восстановительных работах инструмента выполнялась рихтовка поверхности, то необходимо ее следы устранить. Для этого применяют шлифовку или наносят декоративное покрытие.
Для штангенинструмента также имеются дополнительные условия, например, у штангенциркуля с ценой деления от 0,02 до 0,05 мм, расстояние между несущей штангой и нониусом не должно превышать 0,05 мм. Длина измерительной поверхности на губках не должна быть менее 7 мм. Диаметр, описывающей тупые губки окружности не должен быть менее 7 мм.

Отвес

Отвес – это, наверное, самый простой инструмент, известный с древних времен. И как пять тысяч лет назад его применяют для проверки вертикальности стен, перегородок и других деталей строительных сооружений и металлоконструкций.

Отвес

Конструкция этого инструмента предельно проста, он состоит из шнурка и груза, закрепленного на его конце. Отвес всегда направлен строго перпендикулярно по отношению к поверхности, и именно это свойство позволяет его использовать для проверки вертикальности конструкций. Отвес можно купить, а можно сделать и самому, для этого надо подобрать, например, гайку и привязать его к шнурку. На серийно выпускаемые отвесы наносят покрытие для его защиты от коррозии.

Щупы

Для замера зазора между деталями, например, в подшипнике скольжения применяют такой инструмент, как щуп. Щуп представляет собой набор пластин выполненных из прочной стали. В один набор входят полосы разной толщины. На поверхности, как правило, нанесена маркировка с указанием ее толщины. Для выполнения замера можно воспользоваться одной полоской, а можно и несколькими.

Измерительные щупы

Щупы применяют в различных отраслях — машиностроении, строительстве, ремонте двигательных установок и пр. Щупы применяют для настройки клапанов, подшипников, при центровке валов и пр.

Отечественные и импортные производители выпускают щупы четырех наборов, в каждом из них может быть от 9 до 17 пластин. Длина одной пластины от 75 до 100 мм. Толщина пластин колеблется от 0,02 до 1 мм. В своей деятельности они должны руководствоваться ГОСТ 882-75 или техническими условиями, выполненных на его основании.

Угольник

Этот инструмент существует на свете уже не одну тысячу лет и его применяют для разметки и проверки перпендикулярности сторон в машиностроении и строительстве.
В соответствии с ГОСТ 3749-77 предприятия – производители выпускают несколько типов подобной продукции — УЛ – лекальные; УЛП — лекальные плоские; УЛЦ — лекальные цилиндрические; УП — слесарные плоские; УШ — слесарные с широким основанием. В ГОСТ определены их геометрические размеры, предельные отклонения и прочая информация необходимая для их производства.

Кроме, этих измерительных приборов выпускают уголки, применяемые в строительстве. Но надо сразу отметить, что для их производства применяют цветные металлы, в частности, опора может быть выполнена из силумина. Использование измерительных приборов такого типа в машиностроении нежелательно.

Угольник

Зачем на точных измерительных инструментах указывается температура?

Ответ на этот вопрос лежит на поверхности. Металлические части деталей измерительных приборов зависят от температуры. То есть, при колебании температуры, могут возникнуть погрешности в результатах измерений. Температура, которая показана на инструменте, обычно это 20 градусов, говорит о том, что наиболее точные показатели будут получены именно при ней.

Контрольно — измерительные и разметочные инструменты

Для получения качественной продукции и выполнения работ в быту применяют различные измерительные приборы и устройства. Их применяют для получения точных линейных и угловых размеров, показаний напряжения, силы тока и пр.
Для облегчения жизни потребителям можно все средства измерения и инструментального контроля можно условно разделить на базовые группы:

инструмент;
меры;
приборы.

Применение измерительного инструмента

К первой категории относят простые приборы для проведения замеров – линейки, штангенинструмент и пр. Эти устройства используют при выполнении замеров в самых различных отраслях, начиная от космоса и заканчивая ремонтом квартиры.

К мерам относят изделия, которые могут хранить и воспроизвести физические величины и их свойства, например, концевые меры длин, калибры и пр.
Измерительные приборы обладают более сложной конфигурацией и предполагают то, что может быть использован измерительный инструмент. К этой группе относят нутромеры и пр.

Измерение и контроль

Измерение – это процедура определения размера при помощи технических средств измерения. То есть сравнение физических характеристик с некоей условной единицей.
К единицам измерения относят миллиметр, фут, и другие. На практике под понятием измерение понимают выявление размеров деталей и заготовок, их отклонений, размера шероховатости и чистоты поверхности и многих других. Применяемый для проведения подобных замеров инструмент называют шкальным. Так как на нем установлены измерительные шкалы.

Контроль – это выявление соответствия детали предъявляемыми стандартами, рабочей документацией и пр. Инструмент этого класса относят к бесшкальным. С его помощью нельзя узнать абсолютный размер, но можно уточнить соответствие формы детали. Такой инструмент применяют и в процессе производства, и при осуществлении контроля и приемки изделия.

Контрольно-измерительные средства

Контрольно-измерительные средства можно классифицировать следующим образом:

одно- и многомерные;
ручные, механизированные, автоматизированные.

Мерительные устройства и приборы можно разделить на следующие группы:

механический и микрометрический;
рычажно-механический;
зубчатый;
оптический и пр.

На инструментальном рынке большим и устойчивым спросом пользуется измерительные устройства, действующие с использованием лазера: дальномеры, нивелиры, угломеры и т.д.

Уровень

Измерительный инструмент в виде параллелограмма, который может быть изготовлен из полимера или металла и с установленными в него колбами, заполненными водой называют уровнем или ватерпасом. Его основное назначение – оценка соответствия рабочих поверхностей вертикали или горизонтали. Существует несколько исполнений этого прибора.

Уровень

К самым современным относят – лазерный. Чаще всего его применяют при выполнении строительных работ на объектах различного назначения. Кроме того, их используют при выполнении работ по отделке. При помощи этого инструмента можно выполнять следующие работы:

контроль разметки, предназначенной для монтажа промышленного и бытового оборудования;
укладка инженерных коммуникаций;
выравнивание настенных и напольных покрытий.

Еще один тип уровней – гидравлический. Он представляет собой прозрачную трубку, заполненную водой.

Штангенциркуль

Универсальный измерительный инструмент, предназначенный для выполнения измерения размеров – внешних и внутренних называют штангенциркулем. Некоторые модели оснащены глубиномером, встроенным в несущую штангу. Этот измерительный прибор, пожалуй, самый распространенный. Его можно встретить и в цехе машиностроительного предприятия и в гаражной мастерской.

Штангенциркуль

Штангенциркуль представляет собой линейку с двумя губками. Одна является составной частью, несущей линейки, вторая губка перемещается по ней. Для проведения измерений толщины или наружного диаметра используют губки, резцы которых смотрят внутрь. Для измерения внутренних размеров, например, ширины шпоночного паза используют губки, которые смотрят резцами вверх.

Рулетка

Для измерения больших линейных размеров применяют рулетку. Она представляет собой ленту, на которую нанесены деления. В зависимости от типа с ее помощью можно измерить расстояния от одного до пятидесяти метров.

Рулетка

Лента может быть изготовлена из стальной полосы или полимерной ленты. Ее наматывают на корпус и помещают в корпус, в котором установлена обратная пружина, она позволяет сматывать ленту после выполнения замера. Ее применять для разметки заготовок, земельного участка и многих других видов работ. Для более точного измерения применяют лазерную рулетку.

Складной метр

Так, называют измерительный инструмент, собранный в единую конструкцию из металлических, деревянных или пластиковых отрезков. В развернутом виде он достигает длины в один метр. Длина одного звена составляет, как правило, 10 см.

Складной метр

Инструмент этого типа применяют и на промышленном производстве, строительстве. Чаще всего складной метр можно увидеть в столярной мастерской.

Измерительные инструменты – Техническое черчение

Для определения действительных размеров деталей применяются различные измерительные инструменты, которые делятся на универсальные, или шкальные, калибры, или бесшкальные, и точные.

К универсальным измерительным инструментам относятся: линейка, метр, штангенциркуль, глубиномер, микрометр, штихмас, угломер и др.

Для измерения отдельных элементов деталей, которые не могут быть непосредственно измерены обычными инструментами, пользуются вспомогательными инструментами: кронциркулем, нутромером, рейсмасом и др.

Измерительные инструменты делятся также на рабочие и контрольные. Рабочий инструмент предназначается для пользования в цехах, контрольный — для проверки рабочего инструмента.

Кроме того, в серийных производствах применяют предельные измерительные инструменты.

Как бы тщательно ни были произведены измерения размеров детали, результаты измерений получаются недостаточно точными, с одной стороны, вследствие несовершенства измерительных инструментов, с другой,— в зависимости от способа измерения. Отклонение полученного измерением размера от действительного называют точностью измерения, а величину этого отклонения—степенью точности измерения. Ясно, что чем точнее требуется измерить деталь, тем качественнее должен быть измерительный инструмент и способы измерения. Поэтому в зависимости от точности измерений применяются соответственно и измерительные инструменты, наиболее употребительные из которых следующие:

Стальная линейка. Изготовляется длиной от 150 до 500 мм (фиг. 207) и служит для измерения небольших длин. Точность измерения стальной линейкой достигает 0,25 —0,5 мм, в зависимости от навыка измеряющего.

Метр.

Для измерения больших длин применяются метры (фиг. 208), которые изготовляются деревянными и стальными. Деревянные метры бывают только складные и употребляются обычно для грубых измерений. Стальные метры изготовляются складными и в виде рулетки. Складные стальные метры, как и деревянные, служат для грубых измерений. Недостатком складных деревянных и стальных метров является то, что у них разбалтываются шарниры соединений, вследствие чего они дают большие погрешности. Поэтому при измерении лучше пользоваться метром-рулеткой. Метры-рулетки изготовляются одно- и двухметровые. Точность измерения такими метрами равна 0,25—0,5 мм, т. е. такая же, как и при измерении стальной линейкой.

Штангенциркуль. Штангенциркуль служит для более точных измерений длин и диаметров (фиг. 209). Он состоит из штанги 1 с нанесёнными на ней делениями в миллиметрах. На левом конце её имеется неподвижная губка 2. Подвижная губка 3 с рамкой 4, нониусом и закрепительным винтом соединены с ползунком 6 посредством микрометрического винта 5.

На микрометрический винт 5 навинчена накатанная гайка 7. Ползунок 6 закрепляется на штанге винтом 3.

Кроме описанного, существуют также штангенциркули с глубиномером (фиг. 212).

Штангенциркулем можно производить измерения с точностью 0,1 — 0,025 мм.

Нониус штангенциркуля обычно разделён на 10 равных частей, причём каждое его деление равно 0,9 мм, следовательно, 10 делений нониуса равны 9 делениям штанги, т. е. 9 мм.

Если губки штангенциркуля сдвинуть вплотную, то первый штрих нониуса, обозначенный нулём, совпадает с нулевым делением штанги, а десятое деление нониуса—с девятым её делением (фиг. 210). Разность между первым делением штанги и первым делением нониуса составляет 0,1 мм, для второго деления—0,2 мм, третьего—0,3 мм и девятого— 0,9 мм. Поэтому если подвижную губку сдвинуть вправо так, что первое деление нониуса совпадёт с первым делением штанги, то к целому числу миллиметров, находящихся влево от нулевого деления нониуса, необходимо добавить 0,1 мм; при совпадении второго деления —0,2 мм, третьего—0,3 мм и т.

д.

Точность измерения штангенциркулем равняется отношению одного деления штанги к числу делений нониуса. Если нониус поделён на 10 равных частей, то точность измерения будет равна 0,1 мм. Чтобы установить штангенциркуль на заданный размер, перемещают подвижную губку вправо до тех пор, пока нулевое деление нониуса не совпадёт с нужным целым числом миллиметров на штанге, и продолжают перемещать губку в том же направлении до тех пор, пока требуемое деление на нониусе не совпадёт с ближайшим к нему делением на штанге. Деление нониуса, совпадающее с каким-либо делением штанги, укажет на число десятых долей миллиметра. Если, например, требуется установить штангенциркуль на размер 38,4 мм, то для этого освобождают закрепляющий рамку винт и перемещают её так, чтобы нулевое деление нониуса совпало с 38-м делением штанги. Если штангенциркуль снабжён ползуном, то установка нониуса на размер 0,4 мм осуществляется вращением гайки 7 до тех пор, пока четвёртое деление нониуса не совпадёт с ближайшим делением штанги (фиг.

211, а).

Чтобы прочесть измеренный штангенциркулем размер детали, необходимо заметить, с каким делением штанги совпадает нулевое деление нониуса. Совпавшее деление и будет показывать величину размера измеренного элемента детали. Если же нулевое деление нониуса не совпадает с целым числом делений на штанге, то замечаем на штанге ближайшее число слева от нуля нониуса и добавляем к нему число долей миллиметра на нониусе, совпадающее с ближайшим делением штанги.

На фиг. 211, б показан размер 45,3 мм соответственно измеренному размеру детали штангенциркулем.

На фиг. 210 показано измерение отверстия нижней парой губок. В этом случае к размеру, указываемому штангенциркулем, необходимо прибавлять толщину концов губок, которая обычно составляет 8 или 10 мм.

Как уже упоминалось, некоторые штангенциркули имеют приспособление для измерения глубины, так называемый глубиномер (фиг. 212).

Глубиномер прикреплён к рамке подвижной губки. Измеряемая глубина отсчитывается так, как и при измерении толщины или диаметра детали.

Микрометр. Микрометр (фиг. 213) является более точным измерительным инструментом, чем штангенциркуль. С помощью микрометра можно производить измерения с точностью до 0,01 мм.

Микрометр состоит из плоской скобы 7, пятки 2, шпинделя 3, зажимного кольца 4, трубки с делениями 5, гильзы 6 и трещотки 7. С трубкой 5 соединён подвижный шпиндель 3 с резьбой, имеющей шаг 0,5 мм.

Вращением гильзы можно установить шпиндель на нужную величину. В случае, когда шпиндель упрётся в пятку, т. е. когда расстояние между пяткой и торцом шпинделя равно нулю, нулевое деление нониуса должно быть на нулевом делении трубки. Головка трещотки связана с трещоткой внутри микрометра. Трещотка позволяет сохранять определённое постоянное давление шпинделя на измеряемый предмет. В случае превышения этого давления головка начинает проскакивать, производя при этом треск.

На трубке и скошенной кромке гильзы имеются деления, число которых на гильзе равно 50, а на трубке — соответственно номинальному размеру микрометра. Расстояние между делениями на трубке равно 0,5 мм. При одном полном обороте гильзы шпиндель перемещается на 0,5 мм. Таким образом, при повороте гильзы на одно деление шпиндель переместится на 0,01 мм.

По делениям на трубке отсчитывают целое число и половины миллиметров, а по делениям на гильзе—сотые доли миллиметра.

Сумма отсчётов на трубке и гильзе показывает расстояние между пяткой и торцом шпинделя микрометра.

На фиг. 214, а показаны деления микрометра, установленного на величину, равную 14,31 мм, а на фиг. 214, б — на 12,38 мм.

При измерении микрометром во избежание ошибок необходимо с момента подхода шпинделя к измеряемой детали примерно на расстоянии 1—2 мм вращать не гильзу, а головку трещотки.

Микрометрический штихмас.

Штихмас (фиг. 215) служит для измерения диаметров отверстий и по устройству имеет сходство с измерительным устройством микрометра. Шгихмас состоит из гильзы, снабжённой наконечником со сферической поверхностью 2. В гильзу 7 входит микрометрический винт, имеющий на конце сферическую поверхность 5. Результаты измерения отсчитываются по делениям на трубке 3 (целые числа и половины миллиметров) и по делениям гильзы 4 (сотые доли миллиметра). Таким образом, результат измерения является суммой двух отсчётов.

Как и у микрометра, на скошенной кромке гильзы имеется 50 делений, а на трубке 3 штихмаса нанесены миллиметровые деления.

Если гильза 4 сделает один полный оборот, то винт с наконечником 5 переместится на 0,5 мм, следовательно, при повороте гильзы на одно деление её шкалы, т. е. на 1/50 часть оборота, винт переместится на 0,01 мм.

На фиг. 215 штихмас показывает, что расстояние между торцами наконечников 2 и 5 равно 82 мм. Эта величина получилась от сложения двух размеров: номинального размера штихмаса, равного 63 мм (за номинальный размер штихмаса принимают расстояние между мерительными торцами 2 и 5 при совпадении нуля нониуса с нулевым делением трубки) и отсчёта по делениям трубки и нониуса.

В данном случае эта величина составляет 19 мм. Таким образом, 63+19=82 мм.

Микрометрический глубиномер (фиг. 216) имеет такое же устройство, как и микрометр. Глубиномер состоит из поперечины 1, имеющей измерительную плоскость, жёстко скреплённую со стеблем 2. Внутри стебля имеется винт с измерительным стержнем 3 и стопорное кольцо 4, гильза 5 и трещотка 6. При измерении поперечину прижимают измерительной плоскостью к детали и производят измерение так, как при измерениях микрометром.

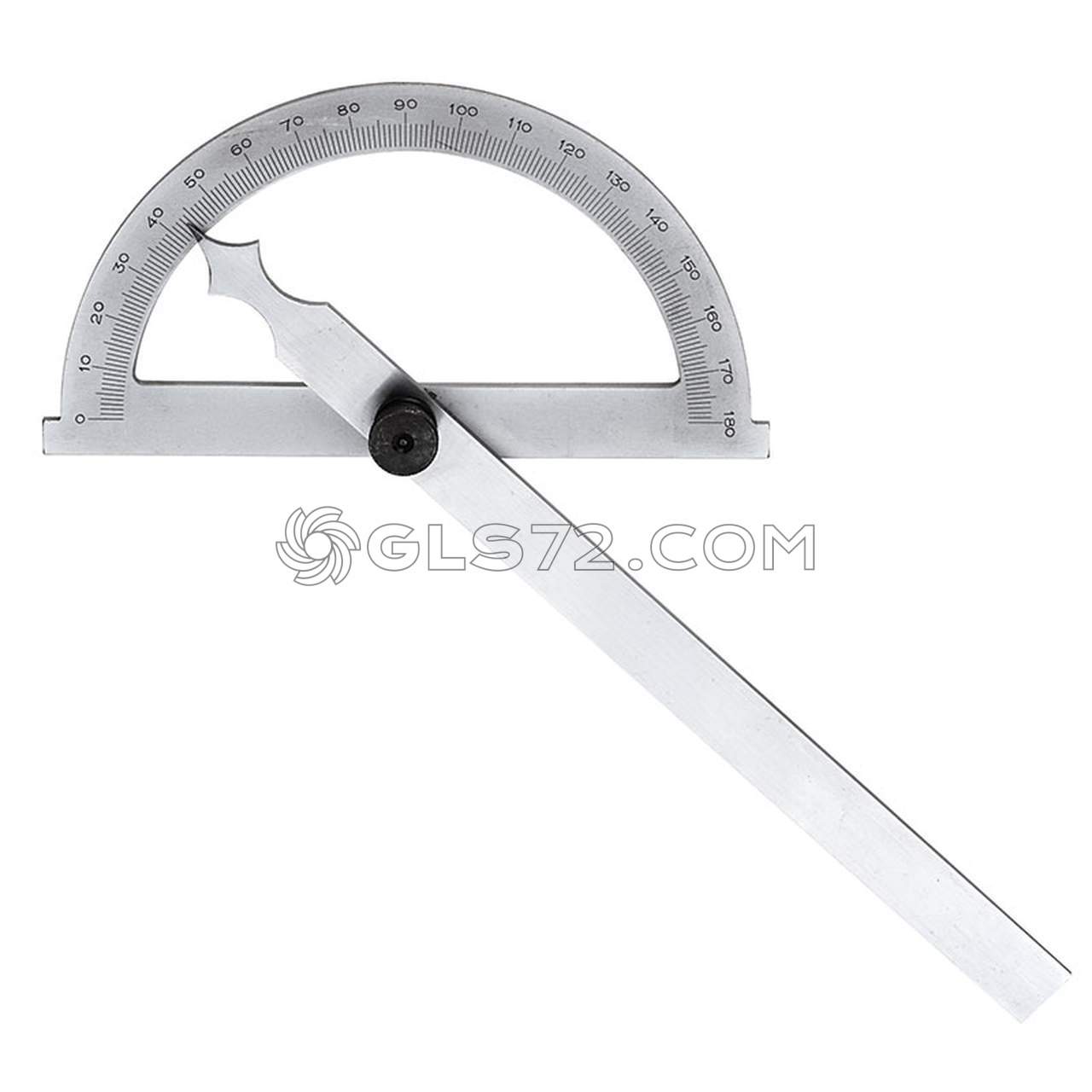

Угломер. Угломером называется прибор, при помощи которого производится построение и измерение углов деталей. Угломеры изготовляются с нониусом и без нониуса. Наибольшее распространение в СССР получили угломеры с нониусом, заводов „Красный инструментальщик”

и „Калибр”.

Угломер завода „Красный инструментальщик” (фиг. 217) состоит из полудиска 1 с прикреплённой к нему линейкой 2. Подвижная линейка 3, жёстко скреплённая с нониусом 4, вращается вокруг оси О. Для точной установки нониуса пользуются микрометрическим винтом 5. При измерении углов от 0 до 90° на линейку 3 надевают угольник 6. Точность измерения для этого угломера находится в пределах 2′. Более совершенным угломером является угломер завода „Калибр” конструкции Д. С. Семёнова (фиг. 218, а). Этот угломер состоит из дуги 1 с нанесённой на ней градусной шкалой, по которой перемещается пластинка 2 и жёстко прикреплённый к ней нониус 3. На пластинке 2 имеется держатель 4, при помощи которого закрепляется угольник 5 с линейкой 6.

Пластинка 7 жёстко соединена с дугой 1. Основная градусная шкала разделена на 130°, однако путём установки в различные положения измерительных деталей угломера можно измерять углы от 0 до 320°(фиг.218, б). Точность измерения для угломеров этой конструкции — 2′.

Чтобы сделать, например, отсчёт угла ? по такому угломеру, когда угольник занимает положение, отмеченное буквой А (фиг. 218, а), необходимо прежде всего посмотреть, между какими делениями расположено нулевое деление нониуса. На фиг. 218, а это деление расположено между цифрами 33 и 34 основной градусной шкалы. После этого находят справа то деление нониуса, которое совпадает с одним из ближайших делений основной шкалы. В данном случае совпадает деление, соответствующее 10′. Следовательно, искомый угол а составляет 33° 10′. Легко понять, откуда получены 10′. Деление, соответствующее десяти минутам—пятое справа от нулевого деления нониуса. Так как цена каждого деления нониуса равна 2′, то для пяти делений это составит 2’X5=10′.

Пусть, например, требуется измерить угол p, соответствующий положению угольника, отмеченного буквой Б. Легко видеть, что угол ? является тупым углом, состоящим из суммы углов: а и прямого угла.

Величина угла а определена раньше и равна 33° 10′. Таким образом, угол ? = a + 90° = 33°10′ + 90° = 123°10′.

Кронциркуль и нутромер (фиг. 219, а и б) являются вспомогательными инструментами и применяются для измерения величин путем переноса размера с изделия на измерительный инструмент или наоборот.

Кронциркулем производится измерение наружных размеров деталей, нутромером — внутренних.

Кронциркуль и нутромер состоят из двух стальных ножек, соединённых шарниром.

Точность измерения этими инструментами невелика.

Рейсмас. Рейсмасом (фиг. 220) пользуются при нанесении на деталях параллельных линий, при разметочных работах и измерении недоступных мест деталей, когорые не могут быть измерены обычно применяемыми инструментами. Простейший рейсмас (фиг. 220, а) состоит из стального стержня, перемещающегося по пазу стойки и затем закрепляющегося на стойке при помощи барашка. Стойка рейсмаса укреплена на подставке. Работа рейсмасом производится на разметочной плите.

Штангенрейсмас (фиг. 220, б). Для точных измерений и разметочных работ применяют штангенрейсмас с нониусом. Подвижное устройство с чертилкой и нониусом передвигается по линейке и закрепляется в нужном положении винтами. Точная установка по нониусу производится так же, как и у штангенциркуля.

Резьбомеры. Для определения шага резьбы или числа ниток на 1″ на резьбовых изделиях служат резьбомеры (фиг.221). Резьбомеры изготовляются для разных систем резьбы и представляют собой набор стальных гребёнок, заключённых в колодку.

Определение шага резьбы или количества ниток на 1″ производится путём подбора профиля гребёнки, соответствующего углу профиля резьбы. Гребёнка точно укажет шаг резьбы или количество ниток, приходящихся на 1″ (фиг. 221, б).

Чтобы убедиться в правильности найденного шага резьбы или числа ниток, приходящихся на 1″, необходимо дополнительно измерить наружный диаметр резьбы при помощи штангенциркуля и сверить полученные данные с данными соответствующего стандарта на резьбу. Если данные измерения совпадают, то шаг или число ниток определены правильно, в противном случае измерение нужно повторить. При определении этих величин необходимо внимательно смотреть, правильно ли подобран резьбомер, т. е. соответствует ли угол профиля резьбомера профилю резьбового изделия. Для более точных измерений резьб применяют специальные резьбовые микрометры, резьбовые калибры, универсальные и инструментальные микроскопы.

Измерительные инструменты: виды, применение, техника измерения

Штангенциркуль

Штангенинструмент- общее название средств измерения, имеющих в своей конструкции мерную штангу. Stange – стержень, прут (нем).

Нониусный штангенциркуль, очень популярный измерительный инструмент в машиностроении и домашнем инструментарии.

Основным элементом штангенинструмента является штанга, на которую нанесена главная шкала, с шагом 1 миллиметр и скользящий по ней ползун, с расположенным на нем нониусом (еще одна шкала).

Нониусный штангенциркуль довольно универсальный инструмент, но его разновидности могут отличаться узкой специализацией:

штангенрейсмас- измерительный инструмент, имеющий основание, которое и является началом шкалы. Измерения штангенрейсмасом производятся на мерном столе, к которому предъявляются технические требования.
штангенглубиномер- измерительный инструмент, применяющийся для определения геометрических параметров отверстий, пазов, уступов и т.д.
штангензубомер- измерительный инструмент применяющийся для определения толщины зубьев.

Конструкции нониусных штангенциркулей отличаются типоразмерами и характеристиками, формой подвижной рамки (ползуна), пределами измерения.

По исполнению, нониусные штангенциркули подразделяются на односторонние и двусторонние, с наличием глубиномера или без него.

Нониусные штангенциркули имеют предел измерения равный 0,1 миллиметра или 0,05 миллиметров. Предел измерения нониусной шкалы равен величине одного деления шкалы основной.

В процессе измерения, при помощи нониусного штангенциркуля, целое число миллиметров определяется по нулевому штриху на шкале нониуса, а количество десятых долей миллиметра определяется по полностью совпадающим штрихам на основной шкале и шкале нониуса.

Применение нониусного штангенциркуля

Для проведения качественного измерения нониусным штангенциркулем. необходимо удостовериться в его пригодности и работоспособности.

Точные рабочие поверхности инструмента (губки) должны быть без следов износа и повреждений, не перекошены. Рамка должна двигаться, но не шататься на основной штанге, рабочие поверхности не должны быть подвержены коррозии, риски и штрихи основной штанги и нониуса хорошо читаться.

Удостоверившись в отсутствии повреждений, коррозии, геометрической целостности и возможности корректного перемещения рамки, сомкните мерительные поверхности (губки) инструмента и посмотрите на просвет.

При отсутствии износа, губки должны плотно прилегать друг к другу, а нулевые штрихи нониуса и основной штанги должны полностью совпадать.

При смыкании рабочих мерительных поверхностей, просвет (согласно нормативам) не должен превышать 3-х микрон для мерительного инструмента с отсчетом по нониусу 0,05 миллиметра и 6-и микрон для мерительного инструмента с отсчетом по нониусу 0,1 миллиметра.

Техника измерения нониусным штангенциркулем

Измеряемую поверхность предварительно очищают и удостоверяются в возможности качественного проведения измерения. Для проведения измерения, инструмент удерживают в правой руке, при этом подвижная рамка перемещается большим пальцем.

После разведения мерительных поверхностей на расстояние необходимое для помещения измеряемой детали, инструмент смыкают, с небольшим усилием.

Критично важно правильное расположение инструмента для достижения минимально возможного значения ( для наружного измерения) и максимально возможного ( для внутреннего). То есть расположение инструмента должно быть строго перпендикулярно измеряемой поверхности.

Проведение измерений глубиномером проводится непосредственным опиранием торца штанги инструмента на плоскость детали и нажатием на подвижную рамку.

В результате нажатия, измерительный щуп выдвинется на возможную глубину.

В случае проведения разметочных работ, в штангенциркулях предусмотрена дополнительная рамка (микрометрическая подача), связанная с основной рамкой винтовой подачей, для точного перемещения.

Основная и дополнительная рамки имеют возможность жесткой фиксации на главной штанге с целью избежания случайного перемещения.

Линейка измерительная металлическая

Трудно ошибиться, если предположить, что первым измерительным инструментом, с которым знакомится человек, это измерительная линейка, во всех своих проявлениях (портняжный метр, геометрический треугольник и т.д.).

Простота и доступность в использовании, делают её самым распространенным измерительным инструментом, правда для не очень точных значений.

При изготовлении поверхность линейки оснащают одной или двумя измерительными шкалами, а само производство и параметры регламентируются ГОСТом.

Согласно ГОСТа 427-75 от 1975 года (который актуален до сих пор), линейки должны изготавливаться со следующими пределами измерений:

150 мм;
300 мм;
500 мм;
1000 мм;
1500 мм;
2000 мм;
3000 мм.

Внимательным ГОСТом, также регламентируется параметры наносимых миллиметровых, полусантиметровых, сантиметровых штрихов, а также диаметр отверстия под гвоздик.

Производят измерительные металлические линейки из стальной холоднокатанной термообработанной ленты с полированной поверхностью группы прочности 1П и 2П, с последующим гальваническим хромированием.

Нулевое значение шкалы ( начало отсчета) совпадает с одним из торцов, тогда как второй скруглен и оснащен отверстием (предположительно, под гвоздик, для удобства хранения).

Каждая пяти миллиметровая риска (в сантиметре), для удобства считывания, изготовляется немного выше, своих миллиметровых собратьев, а десятая делается еще выше и получает цифровое обозначение.

Просвет между поверочной плитой и плоскостью линейки, положенной на плиту шкалой вверх, не должен превышать 0,5 мм для линеек с длиной шкалы 150, 300, 500; 0,7- для линеек с длиной шкалы 1000 мм и 1 миллиметр просвета для линеек более одного метра.

Допускаемое отклонение размеров шкалы метровой металлической линейки- +/- 0,2 миллиметра.

Эксплуатация металлической измерительной линейки

Совпадение нулевой отметки (начало отсчета) с торцом линейки позволяет проводить измерение отверстий, пазов, выступов, ступеней и не требующие высокой точности осевые расстояния.

Простота использования измерительной металлической линейки позволяет производить замеры методом прикладывания. Нередко исследуемый предмет фотографируют совместно с линейкой, чтобы впоследствии ориентироваться в геометрических параметрах.

Для определения межосевого расстояния отверстий с одинаковыми диаметрами ( если конструкция детали позволяет приложить измерительный инструмент к плоскости), линейкой замеряют расстояние одноименных поверхностей ( правые края отверстий, левые края отверстий), стараясь, чтобы измерение происходило через центры.

Угольники поверочные

Измерение угловых величин, дисциплина к которой иногда приходится обращаться в строительстве или машиностроении.

В качестве измерительного инструмента для этих целей используют универсальные угловые измерители ( с возможностью устанавливать угловые величины) или специализированные поверочные угольники.

При проектировании, конструкторы чаще выбирают целые угловые величины 30, 45,

60, 90, 120 градусов.

Для нанесения разметки, поверки или определения углов, используют:

угольник столярный;
угольник плотницкий,
угольник комбинированный;
угломеры;
транспортиры;
уровень угломеры;
угольник-уровень;
уровни угловые и т.д.

При поверке прямых углов применяют угольники.

Угольники у которых сторона не превышает 500 миллиметров, изготавливаются из цементируемой стали с последующей термообработкой и цементацией поверхности.

Угольники поверочные подразделяются на классы точности:

нулевой класс точности;
первый класс точности;
второй класс точности;
третий класс точности.

Самый точный – нулевой.

Микрометр механический

Механические микрометры, являются универсальным инструментом, для точных измерений контактным методом. Точность измерения микрометров – от 0,002 до 0,05 миллиметра (в зависимости от параметров измерения и класса точности).

Конструкция механического микрометра

Конструктивно, механический микрометр, представляет собой скобу, подковообразной формы.

С одной стороны скобы размещается измерительная пятка, а с другой, собственно механизм микрометра ( стебель).

Стебель состоит из:

барабан с трещоткой;
микрометрический винт;
стопор.

Главные элементы измерительного устройства, это микрометрический винт и микрометрическая гайка.

Винтовая микрометрическая пара преобразовывает угловое перемещение барабана в линейное перемещение микрометрического винта.

Полные обороты отсчитываются по шкале, нанесенной на стебле микрометра, а доли оборота, отсчитывают по круговой шкале нанесенной на барабан.

Из-за трудности изготовления точной винтовой пары на большой длине, оптимальным считается перемещения винта в гайке только на длину не более 25 миллиметров.

По этой причине, для измерения, изготовляют несколько типоразмеров микрометров, с шагом 25 миллиметров:

0-25 мм;
25-50 мм;
50-75 мм;
75-100 мм и т.д.

Предельный диапазон измерений самого большого микрометра заканчивается на трёх метрах.

При измерении длин более 25 миллиметров, применяется микрометры со сменными пятками, а установка такого микрометра на ноль производят при помощи концевых мер.

Измерение микрометром

Деталь зажимают между измерительными плоскостями, применяя постоянное осевое усилие которое обеспечивается храповым механизмом (трещоткой).

Вращение микровинта следует прекратить после трёх щелчков.

При измерении с помощью механического микрометра, правильно, удерживать его за скобу.

Выставленный размер на микрометре можно зафиксировать, а после измерительных работ необходимо поверить инструмент при помощи эталона.

Контрольно-измерительный инструмент

Ватерпас (Уровень) — прибор, с помощью которого определяют горизонтальность поверхности.
Ватерпас представляет собой брусок, в котором закреплена стеклянная прозрачная трубка, заполненная жидкостью, обычно спиртом, с небольшим пузырьком газа. Трубка с жидкостью имеет дугообразное продольное сечение. В том случае, если трубка с жидкостью расположена горизонтально — пузырек газа находится строго посредине трубки.
Обычно в ватерпасе расположены две трубки с жидкостью для проверки горизонтальных и вертикальных поверхностей.

Кронциркуль — инструмент, с помощью которого определяют наружные размеры деталей. Отсчет показаний производят по измерительной линейке с точностью около 0,5мм.
Кронциркуль состоит из двух изогнутых шарнирно соединенных ножек.

Курвиметр — прибор, с помощью которого производят измерение извилистых криволинейных отрезков, главным образом на топографических картах.
Производя измерения зубчатое колесико курвиметра прокатывают по извилистой линии на карте. Отсчет пройденного расстояния производят по циферблату. Обычно механический курвиметр снабжен двумя циферблатами, один из которых проградуирован в сантиметрах, а другой в люймах.
Погрешность в измерении у механического курвиметра составляет 0,5%.

Линейка измерительная — инструмент, с помощью которого измеряют линейные размеры.
По измерительной линейке производят отсчет показаний измерительных инструментов, таких как кронциркули, нутромеры и т. п.
Шкала линейки имеет цену деления 1мм или 0,5мм. Через каждые 5мм штрих на линейке имеет несколько больший размер. Через каждый 1см еще более удлиненный штрих снабжен цифрой, показывающей на количество сантиметров до начала шкалы.

Линейка проверочная — инструмент, с помощью которого производят проверку прямолинейности поверхностей.

Малка — инструмент, с помощью которого переносят размеры углов с детали на угломерный инструмент или на заготовку.
При производстве столярных работ применяют деревянную малку. Она представляет собой колодку с прорезью и пера. Перо и колодка шарнирно соединены с помощью винта и гайки-барашка. Для того, чтобы установить перо в нужное положение, необходимо ослабить, а затем затянуть барашек. В нерабочем положении перо убирается в прорезь колодки, при этом малка не занимает много места.
При производстве слесарных разметочных работ применяют металлическую малку.

Микрометр — инструмент, с помощью которого производят измерения с точностью до 0,01мм.
      В состав микрометра входит скоба с пяткой, микрометрический винт с шагом 0,5мм и стопор. Микрометрический винт состоит из стебля, барабана, и головки.
      Продольная шкала, нанесенная на стебель, разделена риской на основную и вспомогательную так, что расстояние между рисками двух шкал составляет 0,5мм. Окружность барабана разделена на 50 равных делений. Поворот барабана на одно деление дает перемещение микрометрического винта на 0,01мм.
      Трещотка, которой снабжена головка, позволяет передавать на микрометрический винт постоянное усилие.
      В случае, когда микрометрический винт упирается в пятку, торец барабана должен совместиться с нулевым делением основной продольной шкалы. При этом нулевое деление круговой шкалы на барабане должно совпадать с продольной риской основной шкалы.
      На приведенном рисунке торец барабана отошел на 16 делений от нуля по основной шкале и еще на деление по вспомогательной шкале. С продольной риской основной шкалы совместилось 37-е деление круговой шкалы барабана. Таким образом, размер, отложенный на микрометре, составляет: 16 + 0,5 + 0,37 = 16,87мм.

Нутромер — инструмент, с помощью которого определяют внутренние размеры деталей. Отсчет показаний производят по измерительной линейке с точностью около 0,5мм.
Нутромер состоит из двух ножек, соединенных шарниром. Нижние концы ножек выгнуты наружу.

Отвес — приспособление, с помощью которого проверяют вертикальность конструкций, таких как столбы, опоры, кирпичная кладка и т. п.
Отвес состоит из тонкой нити с грузиком, закрепленным на ее конце. Грузику обычно придают вид цилиндра, заточенного на конус.

Плита разметочная — основное разметочное приспособление.
      От поверхности плиты отсчитывают все размеры, которые отмечаются рисками на деталях при пространственной разметке.
      Разметочные плиты изготавливают литьем из мелкозернистого серого чугуна. В нижней части плиты расположены ребра жесткости, которые препятствуют ее изгибу под весом размечаемых деталей и под весом самой плиты.
      Рабочая плоскость плиты обрабатывается на точных строгальных станках, а затем прошабривается. Для облегчения установки на плите различных приборов рабочая поверхность плит иногда бывает разделена на квадраты канавками глубиной 2 — 3мм и шириной 1 — 2мм.

Призмы проверочные и размёточные — приспособления, с помощью которых делают проверку и разметку валов и цилиндрических деталей.
Призмы изготавливаются в комплектах попарно, что позволяет применять их как опоры при контроле и разметке длинных цилиндрических деталей.

Резьбомер — измерительный инструмент, представляющий собой набор различных резьбовых шаблонов. Резьбомер служит для измерения шага метрической резьбы, либо для дюймовой резьбы числа витков на один дюйм.
Резьбовой шаблон это зубчатая пластина с определенным шагом зубьев. На каждом метрическом шаблоне указан шаг резьба в миллиметрах, а на каждом дюймовом шаблоне – число витков на один дюйм резьбы.
Набор шаблонов помещен в оправу из двух накладок, скрепленных винтами. На метрическом резьбомере стоит клеймо: «М60°», а на дюймовом резьбомере – «Д55°».

Рейсмус слесарный — разметочный инструмент, которым производят пространственную разметку деталей.
На основании рейсмуса в требуемом положении с помощью гайки закрепляется стойка. Наклон стойки под небольшим углом обеспечивается установочным винтом. Чертилка устанавливается на стойку и закрепляется в нужном положении гайкой.
Рейсмус и деталь помещают на разметочной плите. Устанавливают стойку и чертилку в необходимое положение. Перемещают рейсмус вокруг детали. Чертилкой делают риски на детали на равном расстоянии от поверхности разметочной плиты.

Угольник слесарный — инструмент, которым проводят проверку и разметку прямых углов.
Угольником также удобно наносить прямые параллельные линии. Угольником проверяют перпендикулярность деталей в процессе сборки оборудования.
Различают плоские угольники, угольники с «пяткой», аншлажные угольники.

Угольник-центроискатель — угольник, с помощью которого находят центр цилиндрической детали.
Центроискатель состоит из линейки, закрепленной на угольнике таким образом, что одна из граней линейки является биссектрисой прямого угла угольника.
Для определения центра окружности накладывают угольник на торец детали так, чтобы обе его грани касались боковых поверхностей детали. Чертилкой по линейке наносят на деталь риску. Поворачивают угольник на некоторый угол и повторяют операцию. Место перекрещивания двух рисок и есть центр окружности.

Циркуль разметочный — инструмент, с помощью которого на обрабатываемых материалах наносится разметка в виде дуг или окружностей. Циркулем также переносят размеры с линейки на деталь.
У плотно сжатого циркуля концы ножек должны сходиться без зазора. Остро заточенные концы ножек закаливают. Требуемое расстояние между ножками циркуля фиксируют с помощью дуги и винта.
Перед тем, как нанести на материал окружность либо дугу, необходимо кернером обозначить их центр.

Чертилка — инструмент, которым наносят разметку в виде рисок на обрабатываемых материалах.
Изготавливают чертилку из инструментальной стали. Острие закаливают. Для удобства работы среднюю утолщенную часть чертилки накатывают. Иногда, для проведения рисок в труднодоступных местах, один конец чертилки сгибают под прямым углом.

Штангенциркуль — инструмент, с помощью которого производят измерения, погрешность которых не превышает 0,1мм. Штангенциркуль позволяет измерить наружные и внутренние размеры, а также глубину.
      Штанга с миллиметровыми делениями с одной стороны заканчивается глубиномером, а с другой стороны неподвижными губками. К неподвижным губкам примыкают подвижные губки.
      Подвижные губки снабжены вспомогательной шкалой, называемой нониусом. С помощью нониуса возможно производить измерения, точность которых 0,1мм. Подвижные губки могут свободно перемещаться вдоль штанги. В нужном положении подвижные губки фиксируются с помощью стопорного винта.
      Шкала нониуса, длиной 19мм разделена на части, по 1,9мм каждая. В том случае, когда нулевой штрих нониуса совместится с одним из делений шкалы на штанге, остальные деления нониуса (кроме последнего десятого) с делениями основной шкалы не совпадут. Первый штрих нониуса и второе деление миллиметровой шкалы различаются на 0,1мм. Второе деление нониуса и четвертое деление штанги на 0,2мм, третье и шестое – 0,3мм, четвертое и восьмое – 0,4мм, пятое находится посредине между девятым и десятым.
      Производя измерения, отсчитывают целые миллиметры по основной шкале на штанге напротив нулевого деления нониуса. Отсчет десятых долей миллиметра производится по тому делению нониуса, которое совпадает с делением основной шкалы на штанге. На иллюстрации приведены примеры размеров 0,1мм, 0,3мм и 88,4мм.
      Существуют конструкции штангенциркулей способных производить измерения, погрешность которых не превышает 0,05мм и 0,02мм.

Скажите “спасибо” автору.

Измерительные инструменты – Техническое Обслуживание и Ремонт Автомобилей

В условиях ремонтных предприятий приходится осуществлять дефектовку деталей не только по внешним признакам, но и определять

необходимые параметры. Основными параметрами являются геометрические размеры деталей. Измеряют их различными измерительными инструментами с целью установления действительных размеров и соответствия’ их требованиям рабочего чертежа. Сравнивают полученные величины с заданными на чертеже или контролируют их с допускаемыми пределами. Таким образом, при дефектовке деталей выполняют техническое измерение. При этом применяются различные приборы и инструменты. Простейшими из них являются: масштабная линейка, кронциркуль и нутромер. Данные инструменты применяются тогда, когда не требуется высокая точность измерений (возможная точность 0,5 мм). На рис. 45 приведены различные приемы измерения масштабной линейкой.

Кронциркуль (рис. 46, а) служит для измерения наружных размеров, а нутромер — для измерения внутренних размеров (рис. 46,6). В обоих случаях показания отсчитывают по масштабной линейке (рис. 47, а, б).

Для измерения линейных размеров, не требующих особо высокой точности, применяют штангенинструменты. К ним относятся штангенциркуль, штангенглубиномер, штангенвысотомер и штангензубомер.

Штангенциркуль применяют для измерения наружных и внутренних размеров, штангенглубиномер предназначен для измерения глубины пазов, отверстия и расстояний между плоскостями; штангензубомером определяют толщину зуба цилиндрических и конических зубчатых колес по постоянной хорде.

Основой всех штангенинструментов (рис. 48, а) является линейка 5 (штанга) с нанесенными на ней миллиметровыми делениями— основная шкала. По штанге перемещается рамка 3 с вырезом. На наклонной грани рамки или укрепленной в рамке линейке имеется шкала 6, называемая нониусной. Нониус позволяет производить отсчёт дробных долей цены делений основной шкалы (десятые и сотые доли миллиметра). В СССР стандартизованы нониусы с величиной отсчёта 0,1; 0,05 и 0,02 мм.

Перед измерением проверяется нулевое положение или нулевая установка. Для этого губки плотно смыкают и смотрят, совпал ли нулевой штрих шкалы нониуса с нулевым штрихом основной шкалы.

При измерении деталь помещается между измерительными губками 1 и 2. Отсчет показаний производится следующим образом. Вначале определяют целое число миллиметров, которое расположено на штанге слева от нулевого штриха нониуса (крайнего левого). Если нуле-

вой штрих нониуса совпадает с каким-либо делением на штанге (например, с одиннадцатым на рис. 48,6), то это деление укажет на целое число миллиметров (11,0 мм). Если нулевой штрих нониуса не совпадает ни с одним штрихом на штанге, то к целому числу миллиметров, взятому левее нулевого штриха нониуса, необходимо прибавить десятые или сотые доли. Для этого устанавливают, какой штрих нониуса совпадает со штрихом основной шкалы (штанги), и, зная точность отсчета, указанную на рамке штангенинструмента, устанавливают доли миллиметра путем умножения порядкового номера совпадающего штриха нониуса на точность отсчета (например, 11,7 и 14,35 на рис. 48).

Важное значение на точность измерения оказывает усилие поджима измерительных губок. При измерении, например, наружных поверхностей штангенциркулем деталь зажимается между внутренними измерительными поверхностями губок настолько плотно, что качание ее невозможно, и вместе с тем настолько свободно, что она скользит между измерительными поверхностями.

Существенное влияние на точность измерения штангенциркулем оказывает состояние инструмента, техника измерения различных деталей.

Перед измерением рекомендуется убедиться в пригодности штангенциркуля к работе. Держать его надо всегда за штангу. Передвигать рамку следует большим пальцем правой руки за выступ или замок.

Для повышения точности измерения линейных размеров применяют микрометрические инструменты. К ним относятся: микрометры, микрометрические нутромеры и микрометрические глубиномеры. Наибольшее применение получили гладкие микрометры. Они предназначены для наружного измерения деталей с точностью 0,01 мм.

Микрометр (рис. 49, а) имеет стальную скобу 1, с одной стороны которой укреплена неподвижная измерительная пятка 2, а с другой

— стебель 6 с закрепленной в нем гильзой 14. В гильзе имеется внутренняя резьба, по которой вращается микрометрический винт 3, имеющий на левом конце измерительную поверхность, а на правом конце т- конус. Снаружи стебель охватывается барабаном 7, который натяжным колпачком 9 затягивается на конусе с микрометрическим винтом 3.

При вращении барабана вращается и микрометрический винт, а его измерительная поверхность перемещается вдоль оси. Вращением барабана осуществляется грубая установка микрометра, а окончательная установка — трещоткой 11, которая обеспечивает постоянное зажимное усилие при измерении детали. Винт 3 может быть закреплен в определенном положении стопорной гайкой 4, а также при помощи гайки 13 создается необходимая свобода его движения. В некоторых конструкциях микрометров стопорение винта осуществляется эксцентриком.

Микрометры снабжены отсчетными устройствами в виде двух шкал: (рис. 49,6) одна нанесена на стебле (основная шкала), а другая – на окружности скоса барабана (шкала барабана, или круговая шкала). Основная шкала имеет два ряда штрихов с расстоянием в 1 мм. Они расположены по обе стороны продольной риски, нанесенной на стебле, так что один ряд штрихов сдвинут относительно другого на 0,5 мм.

Шкала барабана разделена на 50 равных частей и предназначена для отсчета десятых и . сотых долей миллиметра. Цена каждого деления шкалы барабана составляет 0,01 мм.

Прежде чем приступить к измерениям деталей, необходимо установить микрометр на нулевое положение. При нулевом положении мерительные поверхности должны быть сомкнуты, а нулевой штрих шкалы барабана точно совпадать с продольным штрихом основной шкалы. При смыкании мерительных поверхностей барабан следует вращать за трещотку плавно, без резких поворотов.

Удостоверившись в правильной установке микрометра в нулевое положение, приступают к измерениям детали. При измерении деталь помещается между измерительными поверхностями и зажимается микрометрическим винтом, который вращается за трещотку. Подача винта прекращается после того, как трещотка начнет провертываться, и тогда производят отсчет. Вначале отсчитывают целые доли миллиметра, а затем десятые. Для получения целых миллиметров достаточно определить количество делений основной шкалы от нулевого (начального) штриха до скошенного края барабана (см. рис. 49, б). Для получения десятых и сотых долей миллиметра смотрят, какое деление шкалы барабана совпадает с продольным штрихом, нанесенным на стебле.

Рекомендуется после измерения произвести вторичную проверку установки микрометра на нулевое положение. Если оно сбилось, то замер был произведен неправильно. Следует установить микрометр на «ноль» заново и произвести повторные измерения. Повысить точность измерения можно многократным повторением измеряемой величины, смыкая мерительные поверхности только трещоткой.

Микрометрические нутромеры (рис. 50) применяются для измерения диаметров отверстий и других внутренних размеров. Так же как и микрометры, они имеют две шкалы: одна на стебле и вторая на окружности скоса барабана. Наименьший измеряемый размер составляет 50 мм, а наибольший — 10 000 мм с применением специальных удлинителей, прилагаемых к инструменту.

Широкое распространение в ремонтной практике получили рычажно-механические приборы, в частности индикатор и индикаторный нутромер.

Индикаторы применяются главным образом для определения биения, овальности, конусности и других отклонений от правильной геометрической формы.

Главным достоинством индикатора является надежность, удобство и быстрота измерения. Они находят самое широкое применение с несложными приспособлениями (различные стойки, скобы и т. п.), имеющими вторую измерительную поверхность. У индикаторов часового типа (рис. 51) передаточное отношение механизма подобрано так, что перемещение измерительного стержня 1 на 0,01 мм соответствует перемещению большой стрелки 3 на одно деление шкалы.

Шкала индикатора разбита на 100 делений, следовательно, полный оборот большой стрелки соответствует перемещению измерительного стержня на 1 мм. Для определения количества оборотов большой стрелки имеется малая стрелка 4 и небольшой циферблат. Каждый полный оборот большой стрелки соответствует повороту на одно деление маленькой стрелки по шкале, т. е. 1 мм.

Конструктивно индикаторы устроены так, что можно большую шкалу вместе с ободком 2 поворачивать относительно корпуса 6 и устанавливать против большой стрелки 3 любое деление. В некоторых конструкциях индикаторов шкала неподвижна, а вокруг своей оси вращается измерительный стержень и при этом вращает стрелку прибора.

При измерении рекомендуется пользоваться так называемым нормированным участком

шкалы, т. е. участком размером в 0,1 мм, который соответствует примерно второму обороту большой стрелки (от 1,0 до 1,1 мм).

Перед измерением индикатор необходимо настроить, т. е. установить на нуль. Настройку осуществляют по эталонной детали или концевой мере длины (плиткам).

После установки индикатора на стойке измерительный наконечник приводят в соприкосновение с поверхностью установочной меры. Ось наконечника мерительного стержня индикатора должна находиться на середине установочной меры (плитки).

Индикатор устанавливают так, чтобы большая стрелка сделала один-два оборота. Далее ободок 2, а вместе с ним и шкалу поворачивают так, чтобы нулевое деление шкалы остановилось против неподвижной большой стрелки. При этом обязательно замечают положение малой стрелки 4.

Необходимо проверить постоянство показаний индикаторов. Для этого за головку 5 осуществляют

двух-трехкратный подъем и опускание измерительного стержня до упора в установочную поверхность меры. Большая стрелка индикатора 3 должна каждый раз устанавливаться на нулевом делении циферблата. Если этого нет, то необходимо выяснить причину и корректировать нулевое положение шкалы относительно неподвижной стрелки. Подъем и опускание измерительного стержня следует производить плавно, без рывков и ударов. Затем, слегка приподняв измерительный стержень, снимают установочную меру и индикатор считается настроенным.

При измерении большая и малая стрелки будут изменять свое положение, указывая отклонения от установленной (первоначальной) величины. Большая стрелка укажет по шкале сотые доли, а малая стрелка — целое число миллиметров. Знак отклонения можно установить по шкале указателя числа оборотов или перед измерением перемещением измерительного стержня за головку 5.

Некоторые индикаторы имеют две шкалы. Одна нанесена черными цифрами и служит для измерения наружных размеров, а вторая

шкала — красными цифрами и используется при измерении внутренних размеров.

При контроле измерительный стержень также надо два-три раза приподнимать за головку и осторожно опускать. После этого производить отсчет показании.

Индикаторные нутромеры

(рис. 52, а, б) применяются при измерении отверстий. Измерительным устройством служит индикатор часового типа или другие отсчетные головки. В нутромерах обычного типа применяют индикаторы с ценой делений 0,01 мм.

Инструменты снабжаются комплектом сменных вставок, набором измерительных шайб, сменными губками и державкой. Сменные губки и державка необходимы для установки индикаторного нутромера на нуль по концевым мерам длины (плиткам). Для этой же цели может быть использовано калибр- кольцо, изготовленное в соответствии с размером проверяемой детали.

Перед измерением следует индикатор 1 закрепить в верхней части трубки нутромера 2 так, чтобы большая стрелка сделала один оборот. В соответствии с контролируемым размером подбирается сменная измерительная вставка 3 и ввинчивается в отверстие головки нутромера.

Лучше всего инструмент устанавливать на нуль по блоку концевых мер, укрепленных между боковиками 4 и в державке 5. Блок концевых мер составляется под номинальный размер отверстия или под размер, соответствующий середине поля допуска.

При установке индикаторного нутромера в нулевое положение, а также при измерении отверстия следует инструмент слегка покачивать в диаметральной плоскости и отмечать наименьшие показания индикатора. Конструктивно нутромер устроен так, что при увеличении расстояния между измерительными поверхностями большая стрелка индикатора поворачивается против часовой стрелки, а при уменьшении расстояния — по часовой стрелке. При отсчете показаний по шкале учитывают отклонения большой стрелки 3 (см. рис. 51) от нулевого положения, а также изменение положения стрелки 4 указателя поворотов. Размер детали определяется как алгебраическая сумма показаний индикатора и размера меры при установке на ноль.

После окончания измерения следует проверить нулевое положение большой стрелки. Если она сместилась более чем на половину деления шкалы, то результаты измерения недействительны.

Следует при измерении весьма осторожно вводить и выводить индикаторный нутромер. Когда необходимо ввести прибор в отверстие измеряемом детали, то осторожно отжимают рукой центрирующий мостик 6 (см. рис. 52). Также отжимая центрирующий мостик о внутреннюю поверхность, осторожно выводят инструмент.

Щупы (рис. 53) применяют для измерения величины зазора между сопрягаемыми поверхностями. Они изготавливаются в виде узких стальных пластин с параллельными измерительными плоскостями, собранных в комплект (11 —15 шт. ) между двумя накладками. Толщина пластин устанавливается от 0,05 до 1,0 мм с интервалами 0,05—0,1 мм. На каждой пластине набора маркируется номинальный размер щупа в миллиметрах.

Резьбомер является простейшим измерительным инструментом для измерения шага резьбы. Изготавливается он в виде набора тонких стальных пластинок с определенными профилями стандартных резьб. При измерении сначала подбирают пластинку с резьбой, близкой к измеряемой, и накладывают ее на резьбу вдоль оси болта или отверстия гайки (рис. 54). Далее, меняя пластинки, подбирают такую, резьба которой при наложении на резьбу детали не дает просвета. По маркировке на пластинке определяют шаг резьбы.

Измерение многих деталей, изготовленных с высокой точностью, целесообразно осуществлять калибрами.

Калибр представляет собой мерительный инструмент жесткой конструкции без шкал и отсчетного устройства. .При помощи калибров можно проверять действительные размеры, форму, а также взаимное расположение поверхностей детали.

Калибры изготавливают на один определенный размер. Каждый предельный размер детали проверяют отдельно. Одной стороной калибра контролируют максимальный размер, а другой стороной — минимальный размер.

Размеры отверстия проверяют калибрами- пробками (рис. 55, а), а размеры валов —скобами (рис. 55,6). Каждый калибр имеет проходную (ПР) и непроходную сторону (НЕ). Проходной стороной калибра проверяют начало поля допуска, а непроходной стороной — конец поля допуска детали. Проходная сторона калибра-пробки должна проходить в годное отверстие. Проходная сторона калибра-скобы должна надеваться (проходить) на годный вал. Непроходные стороны калибров не должны проходить. При нарушении указанных требований детали бракуются, так как их размеры не соответствуют заданным размерам на чертеже или техническим условиям.

Проход и непроход калибра устанавливается только под действием собственной массы его или усилия, примерно равного массе. При этом измерительные поверхности калибров должны. быть слегка смазанными. Непроходные стороны калибров в крайнем случае могут лишь «закусить» краем поверхность контролируемой детали.

В практике применяют различные калибры как по конструкции, так и по назначению. Они подразделяются на рабочие, приемные и контрольные. Рабочие калибры применяются для проверки деталей в процессе их изготовления.

Приемными калибрами проверяют детали контролеры отдела технического контроля Специально их не изготовляют, а используют изношенные проходные рабочие калибры. Контрольные калибры предназначены для проверки рабочих и приемных калибров. Для контроля резьбовых деталей применяют резьбовые калибры. На рис. 56, а представлена резьбовая пробка для контроля резьбы в отверстии. При контроле наружной резьбы используются, например, резьбовые кольца (рис. 56, б).

Контрольные вопросы

1.Что такое допуски и посадки?

2. Что такое шероховатость поверхности и как обозначают ее на чертежах?

3. Перечислите простейшие измерительные инструменты.

Измерительный инструмент – виды, характеристики, особенности

Виды измерительного инструмента

Измерительный инструмент — это устройство, с точностью определяющее расстояния, а также, размеры, геометрические характеристики, значение физической величины всевозможных предметов. Некоторые из измерительных приборов позволяют делать замеры с помощью сигналов измерительной информации, которые воспринимаются оператором.

Если при создании некоторых изделий можно обойтись самой простой линейкой или штангенциркулем, то в таких сферах, как строительство, геодезия весьма важна точность замеров, поскольку от этого зависит качество возводимых зданий, их долговечность при эксплуатации.

У человека на службе множество инструментов для измерения, которые помогают в разных профессиональных и бытовых областях работ — это рулетки и отвесы, угольники, щупы и уровни, штангенциркули и дальномеры, теодолиты и нивелиры. Рассмотрим некоторые, наиболее применяемые из них, подробнее.

Рулетки

Рулетка — инструмент для линейных измерений, представляющий собой намотанную на катушку ленту с делениями (металлическую или пластмассовую), облаченную в корпус. Существует множество моделей рулеток с разными механизмами сматывания: ручным способом с помощью рукоятки или автоматически посредством возвратной пружины.

Фото строительной рулетки. Измерительный инструмент

Наиболее важные характеристики для рулеток — это точность измерения, которую определяет отклонение значения от эталона, класс точности инструмента, а также жесткость ленты.

Если рулетки имеют II класс точности, то для отрезка в 1 м допускается отклонение не более 0,5 мм, для 10 м — не более 2,3 мм. Жесткость полотна рулетки предоставляет возможность работать без напарника. Чтобы узнать, какое расстояние можно измерить самостоятельно, следует вытянуть ленту и посмотреть, на какой отметке произойдет преломление. Жесткость ленты достигается материалом изготовления (наиболее жесткие — стальные ленты) и формой полотна, которое как бы загнуто вверх полукругом.

Фото угольника. Измерительный инструмент

В категорию простых измерительных устройств относятся также линейки и угольники, легкие в использовании и несложные по конструкции. Это пластины (одна или две, расположенные под прямым углом) из дерева, металла, пластика с нанесенными делениями, выражающими единицу измерения длины, в основном, в сантиметрах. Зачастую они являются незаменимыми помощниками, как в быту, так и в разных профессиональных работах.

Дальномеры

Дальномер часто называют лазерной рулеткой и, в последнее время, этот инструмент получил широкое распространение, благодаря точности измерения и удобству использования. Моделей дальномеров появилось множество, поэтому, чтобы выбрать прибор необходимо предварительно изучить технические параметры и определиться с соотношением стоимости и такими возможностями устройства, как точность измерения, максимальное расстояние, возможность ремонта, долговечность и функциональность.

Фото лазерного дальномера. Измерительный инструмент

Лазерные дальномеры способны измерять расстояние до 200 м, но, если вы работаете внутри здания, то нецелесообразно приобретать такой «дальнобойный» прибор, вполне хватит значения в 30-50 м. При использовании дальномера на большую дистанцию необходимо дополнительное оборудование: штатив и отражатель.

Большинство производителей могут гарантировать точность измерения лазерным дальномером в пределах ±1 мм, но вполне достаточно и среднего значения отклонений ±1,5-2 мм, которое дает хорошие результаты.

Чтобы купить дальномер, определитесь с количеством поставленных задач, чтобы выбрать нужные функции устройства. Современные лазерные универсальные дальномеры обладают такими функциями, как измерение расстояний, расчет площади и объема, запоминание значений (память), калькулятор. А также их можно использовать в качестве цифровых или оптических визиров, уровней, уклономеров.

Строители высоко оценили такой удобный и практичный инструмент, они избавляются от длительной по времени разметки, всего лишь единожды настроив прибор на определенную функцию. К тому же, с его помощью можно непрерывно вести контроль монтажа.

Уровни и отвесы

Строительный уровень — контрольно-измерительный прибор, с помощью которого на создаваемой плоскости проверяется точность горизонтального или вертикального состояния, а также, задается направление, откладываются отрезки необходимой величины. Уровни бывают разных видов:

отвесы;
гидроуровни;
пузырьковые уровни;
лазерные уровни.

Вертикальность плоскости легко уточняется отвесом. Это приспособление из крепкой нити с грузом на конце. Сила тяжести заставляет нить находиться в строго вертикальном положении. Отвесная линия нити должна совпадать с острым концом груза, который специально выполняется в виде перевернутого конуса.

Фото уровня и отвеса, измерительные инструменты

Водный уровень или гидроуровень изготовлен из прозрачной трубки от 5 до 30 м длиной, в которую залита вода. Его действие основано на законе Паскаля. Применяется для разметки стен, монтажа стяжки, установки натяжных потолков, наклейки обоев и т. д.

Алюминиевая планка с тремя капсулами спирта — это пузырьковый уровень, используемый в любую, даже морозную погоду. Присутствующие в капсулах пузырьки воздуха играют роль ориентира. Положение пузырьков определяется по нанесенным на ампулу меткам, они должны быть ровно посередине. Оптимальная длина таких уровней от 30 до 400 см. При выборе ориентируйтесь на вес прибора, чем он тяжелее, тем показания будут точнее. Желательно, чтобы на уровне были нанесены деления линейки для удобства в работе. В уровнях для работы с металлической поверхностью должен быть встроен магнит.

Нивелиры

Лазерный уровень или нивелир — инструмент, определяющий разность высот точек земной поверхности и, чаще всего, применяемый в геодезических работах, а также, в строительстве зданий, мостов, дорог, инженерных сетей. Именно там, где точность измерений обусловливает надежность сооружений и безопасность людей.

Фото лазерного нивелира в работе

В зависимости от видов нивелиров вы сможете проецировать прямые линии по горизонтали, вертикали и диагонали. Расстояние, на которое возможно проецировать луч, зависит от класса лазера. Низкий класс — расстояние 5-8 м, высокий — 50-60 м и более. При этом, проецирование луча у проекционных нивелиров может быть в виде точки, линии или плоскости.

Фото ротационного лазерного нивелира

Ротационные нивелиры, вращающие излучение на 360^о позволяют, например, одновременно уточнять уровень потолка и двух стен, чтобы они были расположены точно под 90^о друг к другу. В основном они используются профессионалами, поскольку стоимость их высока. Тем более, что для сложных лазерных нивелиров необходимы дополнительные аксессуары — это надежный кейс для хранения (если его нет в комплекте), поскольку прибор должен быть надежно защищен при транспортировке и хранении от механических воздействий и падений.

Еще понадобится штатив, особенно для работы на больших (50-70 м) пространствах, а также лазерные очки, чтобы видеть лучи в свете дня. Питание большинства лазерных нивелиров осуществляется не обычными батарейками, а 1,5-вольтовыми типа AAA или АА. Из этого следует, что нужно сделать запас аккумуляторных батареек и купить зарядное устройство к ним.

Чтобы лазерный нивелир не вышел из строя, используйте для каждой модели соответствующую по вольтажу батарейку. Бывает, что нужны батарейки не 1,5-вольтовые, а 1,2В. Несмотря на все сложности, в строительных и ремонтных профессиональных работах понадобится именно такой современный нивелир, чтобы получить максимальное удобство в работе, функциональность и высокую производительность.

Для бытовых работ лучше приобрести нивелир с пересекающимися линиями (вертикальной и горизонтальной) под 90^о. Проецируя скрещивающиеся линии, вы сможете легко клеить обои, укладывать настенную плитку и выполнять еще множество работ, требующих разметки.

Теодолиты

Теодолит — прибор для геодезических работ, топографических и маркшейдерских съемок, определяющий величину углов на горизонтальных и вертикальных плоскостях. Кроме того, с помощью теодолита задают направление и определяют расстояние, применяя рейку с делениями и нитяной дальномер.

Фото измерительного прибора – теодолит

Конструктивно теодолит состоит из подставки (трегера) с тремя подъемными винтами, корпуса с двумя кругами, где отсчитываются значение величин по горизонтали и вертикали, а также, круглого уровня фиксирующего горизонтальное положение прибора.

На пересечении горизонтальной и вертикальной оси находится зрительная труба, которую наводят на объект наблюдения. Круги вращаются одновременно с трубой. Специальный центрир помогает достигать точности центрирования. По виду, конструкции, точности и принципу работы происходит классификация теодолитов. Для наглядности представим эти параметры блок-схемой:

Схема разновидностей теодолита. Измерительные приборы

В нашем интернет-магазине строительных материалов мы предлагаем электронные теодолиты марки RGK высокой точности с питанием от аккумулятора, входящего в комплект. А также, не менее точные, оптические теодолиты, не требующие дополнительного питания.

Самые лучшие модели необходимых измерительных приборов вы также сможете найти в нашем магазине и приобрести, как в розницу, так и оптом, оформив все без промедления, за один заказ, с помощью профессиональных менеджеров.

Виды измерительных инструментов

ТД “Квалитет”

Новосибирск

Виды измерительного инструмента.

Навигация по записям

Современное производство немыслимо без измерительного инструмента, различные его виды используются повсеместно. С помощью измерительного инструмента осуществляется контроль за качеством продукции, за различными технологическими процессами производства. Измерительный инструмент используется в машиностроении, научных лабораториях, строительстве и в быту.

Измерительные инструменты – это средства измерений для предоставления результатов измеряемых физических величин в строгом диапазоне. Если инструмент помимо физических параметров позволяет определить находятся ли размеры объекта в пределах допустимых значений, то он является контрольно-измерительным.

Измерительные инструменты позволяют определить геометрическую форму и размер объекта, его плотность и упругость, прямолинейность и плоскостность.

Каждый измерительный инструмент имеет погрешность, потому что провести абсолютно точное измерение практически невозможно. Именно от значения этой погрешности зачастую зависит цена инструмента. Чем меньше погрешность , тем выше стоимость изделия. Но при использовании любого инструмента возможна ошибка в измерении. Такое происходит от неправильного использования инструмента, его неисправности или загрязнении. Так же ошибки происходят при загрязнении измеряемого объекта, при несоблюдении температурного режима. Чтобы снизить вероятность ошибки и уменьшить погрешность нужно соблюдать правила эксплуатации измерительного инструмента.

По ГОСТ измерительные приборы делятся на 8 групп:

Калибры гладкие
Калибры резьбовые
Калибры комплексные и профильные
Меры и поверочный инструмент
Приборы, инструмент и приспособления нониусные
Приборы, инструмент и приспособления механические
Приборы, инструмент и приспособления оптикомеханические и электромеханические
Пневматические приборы и приспособления

Первые 3 группы относятся к специальным типам измерительных инструментов, 5 следующих к универсальному типу. Универсальные инструменты используются для измерения разных линейных параметров изделия, независимо от его конфигурации.

Они включают в себя следующие широко распространенные виды измерительного инструмента:

Штангенинструменты, действие которых основано на применении нониуса, позволяющего отсчитывать дробные деления (штангенциркуль — применяется для высокоточных измерений наружных и внутренних измерений, а также глубины отверстий, штангенглубиномер — нужен для измерения глубины отверстий с высокой точностью, штангенрейсмас — используется для разметки деталей, глубины пазов и выемок).
Уровень, который позволяет измерить отклонение деталей конструкции по горизонтали и вертикали.
Микрометр, который позволяет с высокой точностью измерять малые размеры.
Нутромер измеряет размер отверстий, пазов и других внутренних поверхностей.
Угольники и угломеры, позволяющие визуализировать и измерять углы.
Щупы, предназначенные для контроля зазоров между поверхностями.
Шаблоны, в зависимости от вида, используемые для измерения радиуса поверхности или шага профиля резьбы.

Также к универсальным измерительным инструментам можно добавить привычные линейки и рулетки.
К специализированным измерительным инструментам относятся различные калибры, которые предназначены для проверки правильности размеров и форм изделий и позволяют установить, что изделия соберутся друг с другом, а сборка будет правильной. Калибры позволяют измерить какой-то один определенный размер изделия. Они не измеряют фактический размер, а позволяют проверить, что изделие не вышло за пределы указанных в чертеже границ.

Торговый дом «Квалитет» предоставит Вам широкий ассортимент всех видов измерительного оборудования.

Классификация измерительных приборов и список технических устройств

Измерительные приборы прочно вошли в жизнь человека. За счет обширной классификации измерительных приборов можно определить именно тот аппарат, который понадобится для конкретных операций. Это могут быть как простейшие, по типу рулетки или амперметра, так и мультифункциональные измерительные приборы. При выборе устройства следует ориентироваться на его предназначение и основные характеристики.

Общие сведения

Измерительным прибором называют такое устройство, которое позволяет получить значение некоторой физической величины в заданном диапазоне. Последний задается с помощью приборной шкалы. А также технические приборы позволяют переводить величины в более понятную форму, которая доступна определенному оператору.

В настоящее время список измерительных приборов довольно широк, но большинство из них предназначается для контроля за проведением технологического процесса. Таким может быть датчик температуры или охлаждения в кондиционерах, нагревательных печах и других устройствах со сложной конструкцией.

Среди наименований измерительных инструментов есть как простые, так и сложные, в том числе и по конструкции. Причем сфера их применения может быть как узкоспециализированной, так и распространенной.

Чтобы узнать больше сведений о конкретном инструменте, необходимо рассмотреть определенную классификацию контрольно-измерительных устройств и приборов.

Виды измерительных приборов

В зависимости от того, какие бывают измерительные инструменты, их названия могут отличаться в разных классификациях.

Обычно приборы могут быть следующего вида:

Аналоговые измерительные инструменты и устройства, в которых сигнал на выходе является некоторой функцией измеряемой величины.
Цифровые устройства, где сигнал на выходе представлен в соответствующем виде.
Приборы, которые непосредственно регистрируют результаты измерений снимаемых показаний.
Суммирующие и интегрирующие. Первые выдают показания в виде суммы нескольких величин, а вторые позволяют проинтегрировать значение измеряемой величины при помощи другого параметра.

Вышеописанные приборы являются наиболее распространенными и применяются для измерения ряда физических величин. Сложность происходящих физических процессов требует применения нескольких приборов, причисляемых к разным классам.

Классификация устройств

В разных сферах применяется своя классификация устройств, предназначенных для измерения физических величин.

Приборы могут делиться по таким критериям:

Способ преобразования: прямое действие, сравнение, смешанное преобразование.
По способу выдачи информации делятся на показывающие и регистрирующие.
Вид выходной информации может быть представлен как аналоговым, так и цифровым сигналом.

Регистрирующие устройства делятся на самопишущие и печатающие разновидности. Наиболее прогрессивным вариантом являются самопишущие аппараты, поскольку у них выше точность предоставления информации и шире возможности для измерения заданных ранее параметров.

Аналоговые и цифровые

Контрольно-цифровые инструменты могут быть как цифровыми, так и аналоговыми. Первые считаются более удобными. В них показатели силы, напряжения или тока переводятся в числа, затем выводятся на экран.

Но при этом внутри каждого такого прибора находится аналоговый преобразователь. Зачастую он представляет собой датчик, снимающий и отправляющий показания с целью преобразования их в цифровой код.

Хотя аналоговые инструменты менее точны, они обладают простотой и лучшей надежностью. А также существуют разновидности аналоговых инструментов и приборов, имеющих в своем составе усилители и преобразователи величин. По ряду причин они предпочтительнее механических устройств.

Для давления и тока

Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.

Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними. Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.

Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро- , милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.

Слесарные инструменты

Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.

Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве. Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений.

Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.

Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.

Специальные устройства

Существует такое известное устройство для измерения под названием угломер.

Его предназначение заключается в измерении углов деталей, а конструкция состоит из следующих элементов:

непосредственно устройство имеет полудиск с нанесенной измерительной шкалой,
линейка обладает собственным передвижным сектором, где нанесена шкала нониуса,
закрепление передвижного сектора линейки осуществляется стопорным винтом.

Процесс измерения таким прибором простой. Деталь прикладывается одной из граней к линейке. Сдвинуть ее надо таким образом, чтобы образовался равномерный и достаточный просвет между гранями и линейками. Затем сектор закрепляется винтом. Снимаются показатели сначала с линейки, а затем с нониуса.

Контрольно-измерительные устройства нашли довольно широкое применение в различных сферах производства, домашнего быта, слесарного дела и строительных работ. Они различаются как по сфере применения, так и по возможности измерения.

Все приборы могут подразделяться по способу преобразования, выдачи информации и виду выходной информации, предназначения и другим критериям. Имея хорошую классификацию, можно отыскать конкретный инструмент для определенных задач и операций.

Но главная цель у них состоит в измерении показаний, их записи и контроле технологических процессов производства. Рекомендуются использовать точные измерительные устройства, однако, устройство становится гораздо сложнее. Это потребует учета большого количества факторов и измерений параметров, чтобы вывести на экран точные показания.

Виды измерительных инструментов

«…А в попугаях я длиннее!» Помните эту замечательную фразу из мультфильма «38 попугаев»? Ах, как был бы доволен удав, если б измерительные инструменты были использованы для этой цели. О них сейчас и пойдет речь.

Самым простым и распространенным приспособлением для измерения длины является измерительная рулетка. Она изготовлена из гибкой стальной ленты с нанесенными на нее делениями и помещена в пластиковый или металлический корпус.

Рулетка магнитная с фиксатором

Практически все рулетки имеют внутри пружину, которая автоматически сматывает измерительную ленту, и кнопку стопора, которая удерживает ленту в определенном положении, не давая ей свернуться.

Некоторые модели имеют специальное «окошечко», которое отображает длину от края ленты до края корпуса. Это позволяет делать внутренние замеры, например, расстояние между внутренними стенками шкафа.

При использовании рулетки в пыльном помещении может испортиться пружинный механизм. Также из-за пыли стирается лаковое покрытие с делений и становится трудно считывать показания. Поэтому некоторые мастера предпочитают складной метр.

Этот измерительный инструмент состоит из отдельных планок длиной 12 или 22 см, которые соединяются между собой с помощью шарнира. Его общая длина может составлять 1 или 2 метра. В отличие от рулетки на складном метре деления проделаны насечками, что увеличивает срок его службы.

Метр складной, металлический

Еще одним инструментом, который облегчает жизнь домашнего мастера, является штангенциркуль. Он позволяет делать точные замеры, которые сложно осуществить обычными линейками. Также им удобно определять диаметр различных изделий.

Кроме внешнего диаметра, штангенциркулем можно измерить и внутренний диаметр, например, трубы или болта. А выдвижная планка, встроенная в рукоятку, позволяет измерить глубину выемки или паза.

Помимо длины, часто приходится производить замеры прямых углов, например, при установке дверей. Для этих целей подойдет столярный цельнометаллический угольник, две планки которого намертво скреплены под углом 90 градусов.

На одной из планок нанесены деления в сантиметрах или дюймах, что дает возможность определить расстояние от угла до определенной точки или использовать инструмент для нанесения параллельной краю доски линии (как рейсмусом).

Помимо фиксированного приспособления, часто используется регулируемый угольник – малка. Этот инструмент состоит из двух металлических реек, которые соединяются зажимным винтом. С его помощью снимают угол с образца или отмеряют транспортиром, чтобы произвести разметку на детали.

Инструмент малка Stubai

При установке стиральной машины или любой другой бытовой техники, часто требуется абсолютно ровная поверхность без уклонов. Определить их наличие или отсутствие помогает строительный уровень.

Это длинная широкая планка, на которой закреплена ампула с водой. В ампуле имеется маленький воздушный пузырек, который при абсолютно ровной поверхности оказывается между двух насечек. Если же поверхность имеет уклон, то воздушный пузырек сместится в сторону, противоположную уклону.

Уровень Лидер Л4-600мм

Бывают уровни с одной или двумя ампулами, которые позволяют не только определить горизонтальную плоскость, но и вертикальную.

Список различных видов измерительных инструментов можно продолжать бесконечно, так как их очень много, здесь же представлены наиболее распространенные, знать об устройстве которых обязательно каждому домашнему умельцу.

Виды средств измерений в метрологии

Средствами измерений (СИ) называются технические средства, применяемые для измерения единицы физической величины (ФВ) на практике. Для СИ установлены нормированные погрешности.

Средства измерений классифицируются по следующим критериям:

вид,
принцип действия,
метрологическое назначение.

К основным видам средств измерений относятся следующие:

эталон,
мера,
измерительный преобразователь,
измерительный прибор,
измерительная установка,
измерительная система.

Мера, эталон

Мерой является средство измерений, которое предназначено для воспроизведения заданного размера физической величины. К примеру, гиря является мерой массы, резистор – мерой электрического сопротивления.

Различают одно- и многозначные меры, а кроме того, наборы и магазины мер.

С помощью однозначной меры воспроизводится величина лишь одного размера. Примером такой меры является гиря. Многозначными мерами воспроизводятся несколько размеров ФВ. Примером многозначной меры может служить миллиметровая линейка, с помощью которой можно выразить длину предмета как в миллиметрах, так и в сантиметрах.

Меры с наивысшим порядком точности называются эталонами, подробнее о которых вы можете прочитать в материале «Средства измерения в метрологии».

Измерительный преобразователь

Под измерительным преобразователем подразумевается СИ, которое преобразует сигнал измерительной информации в форму, удобную для его передачи, последующего преобразования, а затем обработки и хранения, но при этом сигнал в таком виде не предназначен для непосредственного восприятия наблюдателем.

Этот сигнал подается в показывающее устройство, с которого и происходит это непосредственное восприятие. По данной причине преобразователь либо входит в конструкцию измерительного прибора, либо совместно с ним применяется.

К примеру, использоваться преобразователь может с целью передачи данных в память компьютера. Преобразуемая величина носит название входной, а итог преобразования называется выходной величиной. Основная метрологическая характеристика преобразователя и определяется соотношением этих величин (входной и выходной), которое носит название «функция преобразования».

Измерительный прибор. Классификация измерительных приборов

Измерительным прибором называется СИ, которое, в отличие от преобразователя, служит для выработки сигнала в форме, которая доступна для непосредственного восприятия наблюдателем.

Существуют различные классификации измерительных приборов, это:

назначение,
конструктивное устройство,
степень автоматизации.

Назначение измерительных приборов

По данному признаку различают измерительные приборы (ИП):

универсальные, применяемые в контрольно-измерительных лабораториях всех типов производств, а кроме того в цехах мелкосерийных и единичных производств,
специальные, применяемые для измерения одного или нескольких параметров деталей определенного типа,
для контроля: приемочного (калибры), активного (при изготовлении деталей) или статистического.

По этому признаку различают приборы:

механические: штангенциркуль, микрометр, щупы, рычажные скобы и т.д.,
оптические: микроскоп, проектор, оптиметр и др.,
пневматические: длинномеры, или ротаметры, и т.д.,
электрические: индуктивные приборы, кругломеры, профилографы и др.

Степень автоматизации

По данному признаку приборы бывают:

ручного действия,
механизированными,
полуавтоматическими,
автоматическими.

Измерительная установка

Измерительная установка – это совокупность СИ (меры, измерительные приборы и преобразователи) и вспомогательных устройств, объединенных функционально. Предназначение составляющих измерительной установки – выработка сигналов в удобной для непосредственного восприятия наблюдателем форме. Сама измерительная установка располагается на одном месте (испытательный стенд).

Измерительная система

Измерительная система представляет собой такую же совокупность, но составляющие ее звенья соединены между собой каналами связи, которые размещены в разных точках контролируемого пространства. Цель измерительной системы – измерить одну или несколько ФВ, которые свойственны данному пространству.

Техническое Обслуживание и Ремонт Автомобилей

Измерительные инструменты

§ 37. Измерительные инструменты

Для измерения линейных размеров, не требующих особо высокой точности, применяют штангенинструменты. дробных долей цены делений основной шкалы (десятые и сотые доли миллиметра). В СССР стандартизованы нониусы с величиной отсчета 0,1, 0,05 и 0,02 мм.

Перед измерением проверяется нулевое положение или нулевая установка. Для этого губки плотно смыкают и смотрят, совпал ли’ нулевой штрих шкалы нониуса с нулевым штрихом основной шкалы.

При измерении деталь помещается между измерительными губками 1 и 2. Отсчет показаний производится следующим образом. Вначале определяют целое число миллиметров, которое расположено на штанге слева от нулевого штриха нониуса (крайнего левого). Если нуле-

Микрометры снабжены отсчетными устройствами в виде двух шкал: (рис. 49,6) одна нанесена на стебле (основная шкала), а другая— на окружности скоса барабана (шкала барабана, или круговая шкала). Основная шкала имеет два ряда штрихов с расстоянием в 1 мм. Они расположены по обе стороны продольной риски, нанесенной на стебле, так что один ряд штрихов сдвинут относительно другого на 0,5 мм.

Рекомендуется после измерения произвести вторичную проверку установки микрометра на нулевое положение. Если оно сбилось, то замер был произведен неправильно. Следует установить микрометр на «нуль» заново и произвести повторные измерения. Повысить точность измерения можно многократным повторением измеряемой величины, смыкая мерительные поверхности только трещоткой.

При измерении рекомендуется пользоваться так называемым нормированным участком

Необходимо проверить постоянство показаний индикаторов. Для этого за головку 5 осуществляют

шкала — красными цифрами и используется при измерении внутренних размеров.

Индикаторные нутромеры

Инструменты снабжаются комплектом сменных вставок, набором измерительных шайб, сменными губками и державкой. Сменные губкии державка необходимы для установки индикаторного нутромера на нуль по концевым мерам длины (плиткам). Для этой же цели может быть использовано калибр- кольцо, изготовленное в соответствии с размером проверяемой детали.

Перед измерением следует индикатор I закрепить в верхней части трубки нутромера 2 так, чтобы большая стрелка сделала один оборот. В соответствии с контролируемым размером подбирается сменная измерительная вставка 3 и ввинчивается в отверстие головки нутромера.

Щупы (рис. 53) применяют для измерения величины зазора между сопрягаемыми поверхностями. Они изготавливаются в виде узких стальных пластин с параллельными измерительными плоскостями, собранных в комплект (11 —15 шт.) между двумя накладками. Толщина пластин устанавливается от 0,05 до 1,0 мм с интервалами 0,05—0,1 мм. На каждой пластине набора маркируется номинальный размер щупа в миллиметрах.

Измерение многих деталей, изготовленных с высокой точностью, целесообразно осуществлять калибрами.

Проход и непроход калибра устанавливается только под действием собственной массы его или усилия, примерно равного массе. При этом измерительные поверхности калибров должны.быть слегка смазанными. Непроходные стороны калибров в крайнем случае могут лишь «закусить» краем поверхность контролируемой детали.

Контрольные вопросы

1.Что такое допуски и посадки?

2. Что такое шероховатость поверхности и как обозначают ее на чертежах?

3. Перечислите простейшие измерительные инструменты.

20 различных типов измерительных инструментов

Откройте для себя различные типы измерительных инструментов, которые вам понадобятся для измерения расстояний, размеров, углов, плоскостей, давления воды, температуры, времени, скорости, миль, ингредиентов и сахара в крови уровень.

Попробуйте сделать шаг назад во времени и представить мир без инструментов измерения. В древности люди использовали разные части своего тела, чтобы оценивать вещи. Дюйм был шириной человеческого большого пальца, рука буквально означала пять пальцев в поперечнике, размах – это длина вытянутой руки, а ярд в XII веке был расстоянием от носа короля Генриха I до большого пальца его вытянутой руки. рука.

Египтяне измеряли локоть как расстояние от локтя до кончиков пальцев. Вот как они измерили пирамиду и как Ной построил Ковчег в локтях. Древние греки измерили расстояние от кончика большого пальца до кончика указательного пальца и назвали это лизанием.

Штангенциркуль

Штангенциркуль используются для точного измерения расстояния между двумя сторонами чего-либо. Это простой измерительный инструмент, который очень важен, когда вам нужны точные данные об объекте.Это один из самых распространенных измерительных инструментов, который используется уже много лет. Даже если вы не знакомы с термином штангенциркуль, вы, вероятно, видели один из них в своей жизни.

Этот штангенциркуль здесь представляет собой цифровой измерительный инструмент, а это значит, что он имеет удобный цифровой дисплей. Это действительно удобно, чтобы максимально упростить считывание измерений. Если вы хотите, чтобы штангенциркуль был простым в использовании и очень точным, этот инструмент подойдет вам очень хорошо. Он изготовлен из нержавеющей стали и всегда предоставит вам правильные данные.

Узнайте все о различных типах суппортов здесь (и многое другое).

Микрометр

Во многих отношениях микрометр очень похож на штангенциркуль по своей конструкции. Вы используете микрометр так же, как штангенциркуль. Вы обнаружите, что микрометры очень часто используются в механических цехах и в кругах машиностроения. Он используется для измерения длины и глубины объекта, а также его толщины.

Если вам необходимо выполнить точные измерения для инженерных целей, вы скоро познакомитесь с этим инструментом.Это будет очень полезный инструмент для ваших целей. Этот микрометр выполнен в полностью аналоговом исполнении. Он прочный и будет надежным инструментом, которым можно пользоваться долгие годы.

Laser Measure

Лазерные измерительные инструменты используются для измерения расстояния между собой и объектом. Это полезный инструмент, когда нужно быстро определить, насколько далеко что-то находится. Обычно эти лазерные измерители могут давать точные измерения до тридцати метров.Этот лазерный измеритель представляет собой цифровую модель, способную измерять до восьмидесяти метров, что делает его очень востребованным инструментом.

Некоторые люди используют эти лазерные мерки как альтернативу обычной рулетке. Его можно использовать таким образом, но он определенно больше подходит для измерения больших расстояний. Это довольно дорогой инструмент по сравнению со многими другими измерительными инструментами, показанными в этом списке. Это потребует небольших вложений, но это важный инструмент, которым нужно владеть, в зависимости от типа работы, которую вы выполняете.

Линейка

Типичная линейка может быть полезна во многих различных ситуациях. Все знают, как работает линейка, ведь вы просто сопоставляете ее с чем-то, чтобы определить ее длину. Скорее всего, вы использовали линейки с детства и должны хорошо разбираться в концепции. Однако линейки используются не только для школьных проектов.

Профессионалы каждый день используют линейки для помощи в работе. Будь то архитектор, использующий линейку для проектирования здания, или рабочий-строитель, определяющий, правильна ли его работа, линейки будут важны.Вы увидите, как так много разных людей регулярно пользуются линейками. Всегда разумно иметь надежную линейку, даже если вы используете ее только в академических целях.

Компас

Компас станет очень важным инструментом для множества различных работ. Если вы работаете архитектором, то вы уже хорошо знакомы с компасом. Он используется для рисования кругов и может быть полезен для определения расстояния между двумя точками на карте.Это обычно используется в судостроении, а также в плотницких работах.

Это не самый распространенный инструмент измерения, которым люди будут пользоваться каждый день. Если вы работаете архитектором, то это будет для вас жизненно важный инструмент. В противном случае вам не стоит слишком беспокоиться об этом. У него есть приложения для столярных работ, но вам не обязательно использовать его все время.

Квадрат

Квадрат определенно будет использоваться плотниками все время.Квадрат – важный инструмент измерения для профессионалов. Он пригодится, когда вы кадрируете и когда вам нужно найти прямые углы. Все, от распиловки пиломатериалов до нанесения разметки, можно облегчить с помощью угольника.

На рынке вы найдете несколько различных типов квадратов. Некоторые из них будут иметь вид треугольника, но наиболее распространенный тип показан здесь. Он отличается легкой для понимания L-образной конструкцией, которая позволяет очень легко находить прямые углы.У вас будет несложно использовать этот важный измерительный инструмент, и вы не захотите остаться без него, если вы плотник.

Измерительная лента

Это, вероятно, наиболее типичный тип измерительного устройства, о котором вы можете подумать, когда кто-нибудь принесет в руки измерительный инструмент. Измерительная лента – это простой инструмент, который поможет вам измерить длину чего-либо. Вы также можете измерить ширину объекта и, как правило, вычислить всю информацию, которую вам нужно знать.Подобные измерительные инструменты обычно используются во многих сферах деятельности, и вы обязательно увидите один из них на плече у большинства плотников.

Эти инструменты очень удобны, потому что они очень портативны. Вы можете без проблем закрепить их на поясе с инструментами, а некоторые из них будут иметь зажим, чтобы их можно было закрепить на поясе. Большинство измерительных лент имеют удобный переключатель, который фиксирует ленту на месте. Как только вы отпустите ее, измерительная лента быстро втянется внутрь корпуса.

Портновская рулетка

Следует также отметить, что портные также используют рулетку для измерения. Измерительная лента, которую они используют, имеет ту же идею, что и упомянутая выше измерительная лента, но выглядит иначе. Он не заключен в оболочку, не выдвигается и не убирается. Эта измерительная лента представляет собой простую ткань, и с ее помощью можно максимально легко проводить измерения по кривым.

Портным необходимо уметь измерять внутренний шов ног своих клиентов и другие области.Лента должна двигаться вместе с изгибами человеческого тела для точных измерений. Эта сантиметровая лента именно для этого и является бесценным инструментом для портного. Подобная мерная лента также довольно часто используется для измерения при шитье.

Угловой датчик

Источник: Amazon

Проверка углов очень важна для профессионалов, и им необходим доступ к точным данным. Чтобы правильно выполнить работу, нужно убедиться, что все в порядке.Угловой датчик способен измерять углы, чтобы вы могли определить, все ли находится на правильном уровне. Это важнейший аспект многих проектов, который нельзя игнорировать.

К счастью, покупка измерителя угла станет простым решением этой проблемы. Они относительно недорогие, а также очень точные инструменты. Этот угловой датчик является цифровым по своей природе, и он очень хорошо работает, чтобы предоставить вам максимально возможное количество данных. Помимо проверки углов, он также функционирует как уровень, что делает его удобным инструментом «два в одном» для добавления в вашу коллекцию.

Уровень

Владение уровнем важно практически для всех. У вас всегда будет потребность определять, ровно ли что-то. Даже если вы не плотник, скорее всего, в вашей жизни будут моменты, когда вы будете пытаться повесить картину. Вы хотите убедиться, что все ровно, чтобы ваш дом был правильно обустроен.

Использовать уровень очень просто, поэтому вам не составит труда разобраться в нем. Это измерительный инструмент, который может определить, все ли выровнено и сбалансировано.На рынке также есть много разных стилей уровней. Эта модель представляет собой стандартный уровень луча, поэтому все, что вам нужно сделать, это установить его на что-нибудь, а затем посмотреть на пузырек, чтобы определить, уровень вы или нет.

На рынке вы также найдете несколько цифровых уровней. Это может быть удобно, если вы предпочитаете цифровой дисплей. Тип уровня, который вам больше всего понравится, частично будет зависеть от личных предпочтений. Вы сможете эффективно использовать любой уровень, который решите приобрести, и всегда сможете держать ваши полки в движении.

Транспортир

Возможно, вы были знакомы с транспортиром еще во время учебы в школе. Эти инструменты используются в математике для измерения углов и могут оказаться полезными вне класса для определенных целей. Этот удобный измерительный инструмент довольно прост в освоении, но он может помочь в проведении сложных измерений. Физики и ученые часто используют транспортиры для разных целей, поэтому это инструмент, безусловно, очень важный для многих людей.

Большинство транспортиров, которые вы найдете на рынке, просто сделаны из пластика. Иногда можно встретить более прочные транспортиры, сделанные из металла. Как правило, большинство людей покупают транспортиры, чтобы использовать их на курсах геометрии в школе. Он будет использоваться и в других академических целях, но чаще всего транспортир используется на уроках геометрии.

Угловой локатор

Источник: Amazon

Угловой локатор чаще всего используется в строительстве или столярных работах.Он отличается от углового калибра несколькими важными способами. Это ручной инструмент с цифровым дисплеем. Вам нужно будет расположить два конца этого углового локатора в виде линейки и использовать полученные показания для определения угла.

Это очень хорошо подойдет для определения угла в тесноте. Бывают моменты, когда вам нужно будет найти угол внутри туалета или где-то еще, где не так много места для маневра. Наличие доступа к подобному инструменту значительно упростит процесс и сэкономит вам время.У вас всегда должен быть доступ к локатору угла, если вам нужно часто определять углы на работе.

Пузырьковый инклинометр

Покупка инклинометра будет разумным выбором, если вам нужно определить, насколько крутым является конкретный уклон. . Во многих отношениях это дает вам ту же информацию, что и ваш локатор угла, упомянутый выше. Пузырьковый инклинометр отличается тем, как он определяет и передает информацию. Просто взглянув на этот измерительный инструмент, вы поймете, что он работает по-другому.

Он чем-то напоминает кухонный таймер и работает как обычный уровень. Вы кладете его рядом с стыком, который хотите измерить. Установите пузырьковый инклинометр на ноль, а затем определите, какая разница, когда он претерпевает изменения. Это может быть не так просто в использовании, как некоторые другие инструменты измерения, из-за того, как вы должны его читать, но он работает довольно хорошо.

Манометр

Манометры – действительно распространенный и важный измерительный инструмент.Эти типы датчиков используются во многих разных вещах, и вы обнаружите, что владение одним из них пригодится. Показанный здесь измерительный инструмент – это манометр. Он определяет давление воды, которую вы используете, и обычно подключается к каким-либо водонагревателям.

Вы также найдете манометры, которые используются для определения давления воздуха. Самый распространенный манометр, которым владеет большинство людей, – это манометр. Эти удобные маленькие инструменты необходимы, когда вы хотите прокачать шины до той точки, в которой они должны находиться.Определение давления воздуха и воды очень важно, поэтому вы обязательно найдете применение манометрам в своей повседневной жизни.

Тонометры работают аналогичным образом. Эти манометры очень важны для людей, страдающих гипертонией. Если у вас есть один из этих тонометров, который нагнетает давление, чтобы проверить ваше артериальное давление, значит, у вас есть манометр. Это важный измерительный инструмент, который используется во многих устройствах.

Термометры

Термометры – еще один измерительный инструмент, которым вы, возможно, уже владеете. Конечно, для измерения температуры используются термометры. Их можно использовать для измерения температуры на улице, но вы также можете использовать термометры для измерения температуры тела. Многие люди любят вешать термометры по бокам дома, чтобы следить за температурой на улице.

Термометры температуры тела бывают разных стилей. Существует традиционный термометр, который следует помещать под язык, и он, вероятно, до сих пор остается наиболее распространенным. Вы также увидите термометры с цифровым считыванием, которые работают быстрее, чем старые модели термометров.Любой из вариантов подойдет вам лучше всего, поэтому купите тот, который вам наиболее удобен.

Показанная здесь модель является одним из цифровых термометров. Он подойдет для измерения температуры тела как взрослых, так и детей. С помощью этого устройства вы сможете получить быстрое и точное чтение. Его можно использовать в любых традиционных отверстиях, которые вы использовали бы для измерения чьей-либо температуры, поэтому он также является довольно универсальным.

Часы

Это может показаться очевидным, но часы определенно являются самым важным инструментом измерения, который человечество использует каждый божий день.Часы используются для измерения времени, и вы должны уметь это делать, чтобы правильно выполнять многие задачи. Каждый использует часы в повседневной жизни. Будь то определение того, как долго вам нужно испечь торт или сколько минут вы ходили по беговой дорожке, вы раньше использовали часы.

Существуют разные типы часов, но все они выполняют одну и ту же функцию. Купите ли вы аналоговые или цифровые часы, вы будете использовать их для определения времени одинаковым образом. Аналоговые часы в некоторых ситуациях могут работать механически без использования батарей, что делает их уникальными.Независимо от того, какие часы вы хотите купить, вы определенно будете пассивно использовать их в течение дня.

В наше время люди не покупают определенные часы так часто, как раньше. В современную эпоху каждый носит с собой смартфоны повсюду. Когда-то наручные часы были довольно популярны, но стали менее распространенным явлением из-за того, что им просто не нужно было показывать время. Большинство людей просто смотрят на свой смартфон, чтобы определить время дня как можно удобнее.

Спидометры

Спидометры очень важны для определения скорости объектов. Очевидно, что эти спидометры наиболее широко используются в автомобилях. Если бы вы не могли измерить скорость, с которой движется ваша машина, было бы очень трудно оставаться в безопасных пределах скорости. Спидометры можно использовать и вне транспортных средств в научных целях.

Полицейские используют спидометры в форме пистолетов, чтобы определить, не движется ли кто-нибудь по дороге с большой скоростью.Люди также покупают автономные спидометры для установки на свои личные велосипеды. Это позволяет им определять, насколько быстро они едут на велосипедах. Измерение скорости – вещь определенно интересная, и она очень важна для современного общества.

Одометры

Одометры используются для определения того, как далеко что-то прошло. У вас должен быть одометр внутри вашего автомобиля. Это датчик, который показывает, сколько миль или километров вы прошли.Одометры также могут быть установлены на велосипедах, чтобы определять, как далеко кто-то проехал на велосипеде. Это полезная информация для фитнеса.

Большинство одометров, которые вы увидите на рынке, по своей природе являются цифровыми. Здесь показан цифровой одометр, который очень просто установить на велосипед. Вы не увидите слишком много автономных одометров, не предназначенных для установки на велосипедах. Они действительно существуют, просто это самая обычная вещь, на которую люди покупают одометр вне своих автомобилей.

Мерные стаканы

Еще один важный измерительный инструмент, который нельзя упускать из виду, – это мерный стакан. Вы можете купить наборы мерных стаканчиков, если вам нужно отмерить еду. Мерные стаканы чаще всего используются в кулинарии, но есть и другие применения для мерных стаканов. Вы обнаружите, что химики используют мерные стаканы, похожие на те, что используют пекари в определенных ситуациях.

Идея измерения останется неизменной, независимо от того, какую цель вы преследуете.В любом случае вы, скорее всего, захотите купить мерные стаканчики для готовки. Очень важно определить, сколько чашек молока вы наливаете в готовое блюдо. Без мерных стаканчиков правильно приготовить блюда было бы довольно сложно.

Глюкометр

Некоторые измерительные инструменты относятся к категории медицинских устройств. Этот глюкометр является хорошим примером важного измерительного инструмента, на который люди полагаются каждый день по причинам здоровья.Глюкометр способен анализировать каплю вашей крови, чтобы определить, слишком ли высокий уровень глюкозы. Это инструмент измерения, которым диабетики пользуются ежедневно.

При диабете очень важно контролировать уровень сахара в крови. Без информации, которую предоставляет этот инструмент измерения, диабетикам пришлось бы гадать, насколько хорошо они себя чувствуют. Это могло привести к опасным осложнениям и в целом было бы плохо. Глюкометры важны, и тот, который здесь показан, работает даже с приложением для смартфона, чтобы предоставить дополнительную информацию.

5 лучших измерительных инструментов для любого магазина

Измерительные инструменты часто остаются в стороне при составлении инструментов для мастерской, но этого не должно быть. Маленькая ошибка в измерениях – это все, что нужно, чтобы разрушить весь проект. Инвестируйте в качественные инструменты измерения и компоновки, которые прослужат дольше и останутся точными на долгие годы.

Реклама – продолжить чтение ниже

1 Рулетка

Поношенная рулетка означает, что строитель серьезно относится к своей работе.Рулетка должна иметь прочный подвижный крючок, который может легко выдвигаться и убираться. Лучше всего подходит 25-футовая лента – это инструмент с достаточной длиной для измерения длинных участков, но не слишком длинный, он тяжелый и громоздкий для более коротких измерений. Эта рулетка Milwaukee чрезвычайно прочна и выдерживает злоупотребления, но сохраняет целостность.

2 Площадь скорости

Скоростной квадрат можно встретить на плече у плотников и домашних мастеров повсюду.Как минимум, он служит пятью инструментами в одном, в том числе: угольником, угольником, транспортиром, линейным рисунком и направляющей пилы. Маркировка никогда не исчезнет, что гарантирует, что вы сможете отмечать правильные углы на пропилах на долгие годы. А инструмент легкий и прочный.

3 Транспортир

Транспортир мгновенно подскажет, на какой угол установить торцовочную пилу. Он работает, прижимая ноги к двум поверхностям, а затем считывая угол, который они образуют.Это угол, под которым вы должны установить торцовочную пилу.

4 Механический карандаш плотника

Обычные карандаши просто не подойдут для маркировки пиломатериалов, а вот традиционные столярные карандаши требуют постоянной заточки ножом. Карандаш этого механического плотника от Striker позволит удлинить грифель по мере необходимости одним нажатием кнопки.

5 Лазерная мера

Лазерная мера стала привычным инструментом дизайнеров, архитекторов и подрядчиков.Это также отличный инструмент для домовладельцев, которые могут быть под рукой, так как он мгновенно измеряет любое расстояние до 50 футов. Этот лазерный измеритель от Bosch также имеет функцию непрерывного измерения, которая обеспечивает мгновенные результаты в режиме реального времени независимо от того, куда вы его направляете.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Реклама – продолжить чтение ниже

Измерительные инструменты – математика 3-го класса

Узнайте об измерительных инструментах

На данный момент вы научились измерять эти вещи:

Масса

Длина

Периметр

Площадь

Время

Температура

Объем

В этом уроке мы собираемся рассмотреть некоторые из инструментов , которые используются для измерения.

Измерительная гиря

Вес говорит нам, насколько что-то тяжело.

Мы можем использовать весы для измерения веса предметов.

Весы бывают разных размеров. Некоторые весят очень легкие вещи, а некоторые – тяжелые.

Это аналоговые весы .

Это цифровые весы .

Есть люди, которые до сих пор используют весы и для взвешивания предметов!

Вес может быть измерен в граммах и килограммах.

Мы можем использовать г, , чтобы написать грамм, и кг, для килограмма.

В США также используются унции, фунты и тонны.

Вы могли видеть, что унции написаны буквами o и z , фунты – l и b , а тонны – буквой t .

Это так называемые сокращения или более короткий способ написания слов. Вот они снова:

грамм =

г.

килограмм =

кг

унция = oz

фунт =

фунт

т = т

Постарайтесь запомнить их, потому что вы будете часто их использовать, когда будете иметь дело с весом.

Измерение длины, периметра и площади

Мы используем те же инструменты при измерении длины, периметра и площади объекта или пространства.

Длина говорит нам, сколько длины что-то.

Периметр сообщает нам расстояние вокруг объекта или пространства.

Площадь – это объем пространства, которое занимает объект или форма.

Чтобы получить периметр и площадь фигуры, нам нужно сначала измерить длину сторон.

Мы можем сделать это с помощью следующих инструментов:

1. линейка (дюймовая линейка и сантиметровая линейка)

Рукоять 2 метра

3. рулетка

Для небольших объектов используются дюймовые и сантиметровые линейки .

Для больших объектов мы можем использовать измерительную линейку и рулетку.

В США используются обычные единицы измерения, такие как дюйм, фут и мили.

Метрические единицы, такие как сантиметры, метры и километры, используются в других странах мира.

Эти единицы измерения указаны на этих инструментах в сокращенной форме. Вот список их сокращений:

дюймов =

фут =

футов

миля = mi

сантиметр = см

метр =

километр = км

Теперь вы знаете, что они означают, когда видите эти сокращения. 😃

Время измерения

Время может быть измерено в годах, месяцах, неделях и днях .

Для этого мы используем календарь .

Мы также можем измерять время в часах, минутах и секундах .

Для этого мы используем часы или часы .

Секундомер можно использовать для измерения времени, необходимого для выполнения каких-либо действий.

Песочные часы или Таймер для яиц также можно использовать для измерения времени.

Вы знакомы со всеми этими инструментами? 🤔

Измерение температуры

Температура говорит нам, насколько холодно или жарко погода, место или предмет.

Температуру измеряем термометром .

Есть разные типы термометров.

Некоторые аналоговые, другие цифровые.

Единицы измерения температуры: Цельсий (° C) или Фаренгейт (° F) .

Измерение объема жидкостей

Когда жидкость наливается в емкость, она занимает определенное место. Место, которое он занимает, называется его томом .

Мы измеряем объем жидкостей с помощью стакана .

Он отмечен линиями, которые помогают нам определить объем.

Цилиндры, пипетки, бюретки и используются для небольших объемов жидкостей.

Чайные ложки и столовые ложки используются для измерения объема жидкости, используемой при приготовлении пищи.

Объем можно измерять в миллилитрах и литрах.

Можно сократить до мл . Литры могут быть сокращены до нижнего регистра l или прописной L.

В США объем также измеряется в галлонах, пинтах, квартах и чашках .

Обычно эти единицы обозначают на инструментах сокращенно:

галлон = галлон

пинта = pt

кварт =

кварты

чашка = c

Отличная работа по изучению измерительных инструментов!

Смотри и учись

Теперь вы можете попрактиковаться! 💪

История средств измерений

Источник

С незапамятных времен измерения играли важную роль в истории.Они служили ценным ориентиром, позволяющим древним цивилизациям строить, торговать и творить. Мы по-прежнему носим с собой многие из этих основных принципов измерения и используем их в современном мире.

Первые измерительные инструменты были созданы на основе человеческого тела, поэтому некоторые из сегодняшних эталонов получили свое название. Дюйм считался шириной большого пальца, фут – просто футом – длиной фута, а ярд – длиной мужского пояса.

Локоть, который часто считается первой единицей измерения, был разработан древними египтянами и представлял собой длину руки от локтя до кончика среднего пальца (около 18 дюймов).

К счастью, мы прошли долгий путь со времен использования ремней, больших пальцев и локтей для измерения, но всегда приятно узнать больше об инструментах, которые вы используете каждый день. Давайте взглянем на некоторые из самых популярных инструментов измерения, которые мы используем на сайтах вакансий, и посмотрим, как они превратились в современные инструменты, от которых мы зависим сегодня.

Измерительные колеса – расстояние

Пример измерительного колеса 1800-х годов. –Источник

Вы можете знать измерительное колесо под разными названиями – геодезическое колесо, колесо управления, годометр, путеводитель или колесико.Независимо от того, как вы назовете это надежное устройство, измерительные колеса существуют на протяжении веков, помогая профессионалам легко и точно измерять расстояния.

Измерительное колесо, идеальное для быстрого измерения больших расстояний, существует с 1600-х годов. Колеса первых геодезистов работали так же, как одометры, которые мы используем сегодня, что неудивительно, поскольку эти два инструмента имеют одно и то же происхождение, восходящее к Древней Греции.

В то время как современные инструменты в основном изготавливаются из алюминия и бывают разных форм и размеров, первые измерительные колеса были созданы с использованием дерева, а иногда и железа для дополнительной поддержки – представьте колесо телеги. Фактически, измерительные колеса часто изготавливались мастерами-колесщиками, которые производили и ремонтировали колеса вагонов.

Источник

Несмотря на то, что этот ценный измерительный инструмент претерпел изменения в своей конструкции, он функционирует почти так же, как и сотни лет назад. Сегодня вы увидите мерные колеса, которые чаще всего используются в строительстве, дорожной разметке и мощении, ограждении, геодезии, регулировании дорожного движения и страховании.

Деревянные линейки – короли измерения

Источник

Некоторые из первых правителей датируются 2650 годом до нашей эры.C. Линейка является основным элементом любой мастерской, она служит основным инструментом для измерения длины, рисования линий и служит ориентиром для резки. На протяжении многих лет линейки создавались разных форм и размеров, в них использовались самые разные материалы, от меди и слоновой кости до более традиционных дерева и металла.

Одной из наиболее популярных линейок для плотников является складывающаяся линейка, изобретенная Антоном Ульрихом в 1851 году. Складная линейка состояла из шестидюймовых линейок меньшего размера, которые соединялись между собой поворотными петлями и могли достигать длины более шести футов.Он давал торговцам возможность рисовать прямые линии без использования меловой линии или линии каменщика и был ценным компактным инструментом, который можно было иметь под рукой на любом рабочем месте.

До сих пор считающийся инструментом каменщиков и старых плотников, использование более гибкой и даже более компактной измерительной ленты привело к тому, что складывающаяся линейка потеряла часть своей привлекательности.

Измерительные ленты – Заявление о настоящей моде

Запатентованный дизайн Alvin Fellows – Источник

Стальная измерительная лента по-настоящему изменила правила игры во многих отраслях, предлагая более гибкий и компактный инструмент, позволяющий измерять большие длины. Элвин Дж. Феллоуз запатентовал первую пружинную измерительную ленту в круглом футляре в США, но он не может брать на себя всю заслугу. Он просто улучшал существующий дизайн, который был создан в 1821 году в Англии Джеймсом Честерманом.

Честерман занимался модным бизнесом, создавая металлические обручи, которыми украшали юбки платьев, которые были популярны в то время. Когда юбки-обручи вышли из моды, Джеймс перепрофилировал свои излишки металлической ленты, нанеся градуированные отметки на ленты и продав их геодезистам как «измерительную цепь со стальной лентой» – легкую и компактную альтернативу их нынешним приборам.

Элвин Феллоуз позаимствовал конструкцию Честермана и добавил к нему фиксирующий элемент, который позволял ленте фиксироваться при ее удлинении, создав таким образом основу для современных выдвижных измерительных лент.

Успех в современном мире

Источник

Сегодня самые популярные измерительные ленты включают длинные ленты, которые измеряют длину более 40 футов, и короткие ленты, которые измеряют длину менее 40 футов. Короткие измерительные ленты на сегодняшний день являются наиболее распространенными измерительными лентами.Фактически, около 80 процентов всех измерений выполняется с помощью короткой рулетки.

Большинство измерительных лент изготавливаются из стали или стекловолокна, что стало популярным вариантом за последние 50 лет. Рой Носек, основатель Keson tools, представил первую длинную рулетку из стекловолокна на рынке США в 1968 году. Непревзойденная долговечность стекловолокна позволила этим измерительным приборам выдерживать самые тяжелые полевые условия.

Источник

Хотя некоторые из самых основных принципов измерения по-прежнему имеют значение сегодня, инженерные и технологические достижения сделали современные измерительные инструменты гораздо более точными и долговечными.

У вас есть новый измерительный инструмент, без которого вы не можете жить, или, возможно, старый проверенный инструмент, который никогда вас не подведет? Посмотрите эти «Оставьте свой след» рассказы и узнайте, что другие говорят о своем опыте использования инструментов Keson.

Инструменты для измерения толщины | Sciencing

Инструменты для измерения толщины бывают всех размеров и форм, с различными диапазонами измерения и методами. Измерение толщины важно во многих отраслях промышленности, и есть такие области, как аэронавтика, где толщина материала должна быть очень точной, иначе результаты могут быть катастрофическими.Инструменты для измерения толщины могут быть механическими или цифровыми.

Штангенциркуль

Штангенциркуль – это высокоточный измерительный инструмент, который можно использовать в различных типах измерений. Он может измерять толщину, диаметр и даже внутренний диаметр труб. Он состоит из двух губок для измерения толщины, двух губок меньшего размера для измерения внутреннего диаметра и ручки со шкалой. Нижняя губка для измерения толщины соединена с нижней меньшей губой, и на всей детали также есть другая шкала.Комплект скользит по рукоятке штангенциркуля, когда вы открываете губки для измерения, и комбинация двух шкал дает точное измерение. Штангенциркули с нониусом имеют погрешность считывания 0,05 мм.

Микрометр

Микрометр – самый точный механический измерительный инструмент. Он состоит из наперстка с вращающимся винтом на одном конце и рамы на другом конце. Внутри гильзы шпиндель движется вместе с винтом. Измеряемый объект вставляется в рамку между шпинделем и опорой, расположенной на противоположном конце рамки, и винт вращается до тех пор, пока объект не будет зафиксирован между шпинделем и опорой.Есть две шкалы для чтения, одна из которых расположена на наперстке, а другая – на корпусе, над которым вращается наперсток, называемом стволом. Погрешность считывания микрометров составляет около 0,003 мм.

Системы измерения толщины пленки

Эти системы используются для измерения толщины пленок или других полупроводниковых материалов. Измерение проводится с использованием отражений света и компьютера для обработки и отображения показаний. Диапазон измерения толщины от 1 нм до 1 мм.Эти системы обычно используются в научных лабораториях, и их главный недостаток – цена, которая может доходить до десятков тысяч долларов.

16 типов измерительных инструментов с изображениями и фактами

Измерительные инструменты использовались веками, поскольку они важны для определения расстояний и позволяют нам, среди прочего, строить здания. В настоящее время используется много различных типов измерительных инструментов, которые могут измерять все, от углов до температуры и времени.

Тип инструмента, который вам понадобится, зависит от того, что именно вы хотите измерить и как вы хотите это делать. В некоторых случаях может быть несколько инструментов, подходящих для одной работы. Чтобы понять, какие существуют различные типы измерительных инструментов и как они работают, ознакомьтесь с этим обширным списком самых популярных измерительных инструментов, используемых сегодня.

Суппорт

Штангенциркуль Vernier

(или штангенциркуль в Великобритании) – это обычный измерительный инструмент, который точно измеряет расстояние между двумя противоположными сторонами объекта. Штангенциркуль будет иметь два регулируемых наконечника, которые можно прижать к противоположным сторонам объекта, например, ствола дерева. Когда штангенциркуль снимается с объекта, пользователь может видеть по прикрепленной линейке, какое измерение было дано между двумя наконечниками, и, используя дерево в качестве нашего примера, вы тогда узнаете диаметр ствола дерева.

Штангенциркули

широко используются в различных областях, включая лесное хозяйство, деревообработку или металлообработку, медицину, науку и технику. Вы можете приобрести базовые штангенциркули, с которых вы снимаете показания вручную, или также доступны цифровые штангенциркули, которые позволяют легко считывать измерения на цифровом дисплее.Штангенциркули использовались для измерения объектов на протяжении веков, причем самый ранний известный пример штангенциркуля датируется 6 веком до нашей эры. Известно, что они были популярны во времена Греции и Рима.

Микрометр

Это измерительный прибор, обычно используемый в машиностроении. Он работает аналогично штангенциркулю, но может измерять длину, глубину и толщину объекта. Как и штангенциркуль, измеряемый объект помещается между двумя концами, но затем он измеряется не линейкой, а калиброванным винтом.Шпиндель микрометра перемещается до тех пор, пока объект не окажется заподлицо между шпинделем и опорой, после чего можно будет считать результаты измерения.

Микрометры при правильном использовании обеспечивают невероятную точность. Первый микрометр был изобретен астрономом Уильямом Гаскойном в 1630-х годах вместе с телескопом. Он использовал его для измерения расстояний между звездами и небесными объектами. В настоящее время доступно множество различных типов микрометров, таких как микрометры с лезвиями, микрометры для трубок, цифровые микрометры и настольные микрометры.

Угловой калибр

Этот инструмент преимущественно используется лесниками для помощи в инвентаризации леса. Их держат на заданном расстоянии от глаз пользователя, чтобы быстро определить, находится ли дерево в границах участка. Расстояние обычно определяется веревкой или цепью, которую держит геодезист. Угломеры также могут использоваться в других профессиях, где необходимо измерять углы. Они доступны как в традиционных металлических форматах, так и в цифровых.

Наклонный инклинометр

Эти измерительные инструменты, также известные как шаровые инклинометры, пузырьковые инклинометры или наклономеры, определяют угол или уклон уклона. В шаровом инклинометре будет небольшой шарикоподшипник в изогнутой трубке, который под действием силы тяжести будет перемещаться в самую нижнюю точку трубки. В инклинометре с пузырьками изогнутая трубка будет располагаться под перевернутым углом, так что пузырь поднимается в самую высокую точку трубки. Чтобы использовать этот инструмент, пользователю необходимо разместить его рядом с измеряемым углом.Они часто используются в медицине для определения угла наклона тела человека, например, его спины или в рабочем оборудовании для обеспечения безопасной работы.

Угловой локатор

Предоставлено Amazon.com

Это ручной инструмент с циферблатом в форме часов, разделенным на четыре части, каждая из которых отсчитывается с шагом от 0 до 90 градусов. Круглая грань прикрепляется к двум прямым кромкам, обычно по нижней и левой стороне. Эти прямые края имеют размеры, как у линейки, часто с одним краем в дюймах, а на другом – в сантиметрах.Чтобы использовать этот инструмент, закрепите оба прямых края под углом, который вы хотите измерить, а затем снимите показания с лицевой стороны инструмента. Это полезный инструмент в строительстве, работе с деревом или генеральном подрядчике. Это также может быть полезно для домовладельца, который занимается домашним хозяйством.

Линейка

Линейки, также известные как линейки, или линейные калибры, являются наиболее важным измерительным инструментом. У них невероятно простая предпосылка, настолько простая в использовании, что даже дошкольники могут хранить их в пенале. Эти инструменты используются для измерения относительно небольших расстояний для создания технических чертежей точных размеров, а также для помощи в рисовании идеально прямых линий.

Линейки широко используются в геометрии, строительстве и инженерии. Линейки могут быть сделаны из пластика, дерева или металла. От профессии, для которой они предназначены, во многом будет зависеть, из какого материала сделана линейка. Металлические линейки обеспечивают лучшую прочность и, следовательно, самый долгий срок службы, но, как правило, они одни из самых дорогих.Линейки также бывают разных размеров. Стандартная длина линейки для пенала составляет 6 дюймов или 15 см, в то время как более длинные линейки на 12 или 30 см обычно используются в техническом рисовании. Вы также можете найти мерки длиной в один ярд или метровые палки длиной в один метр.

Лазерная мера

Лазерные мерки являются альтернативой традиционным рулеткам и используются для измерения длины пространства. Они работают, посылая лазерный луч при нажатии кнопки, который попадает в желаемую цель и может измерять расстояние на основе обнаруженного отражения.Вы буквально замените металлическую ленту своей рулетки на лазерный луч. Это очень удобный метод измерения расстояния, позволяющий определить результат за несколько секунд простым нажатием кнопки, а не прогулка пешком с традиционной рулеткой. Это также означает, что вы получите более точные измерения, поскольку вам не придется учитывать провалы рулетки или отклонения углов, которые могут вызвать расхождения. Лазерные мерки также могут измерять большие расстояния, чем большинство стандартных рулеток.Они могут рассчитывать длину до 650 футов, а при измерениях до 300 футов они могут похвастаться точностью до одной восьмой дюйма. Лазерные меры представляют собой идеальное решение для измерения труднодоступных мест, например высоких потолков, где в противном случае вам пришлось бы стоять на высокой лестнице с рулеткой в руке. При измерении больших расстояний с помощью рулетки вам часто потребуется помощь дополнительного человека, чтобы удерживать другой конец ленты, но лазерное измерение означает, что вы можете легко работать в одиночку.Они обеспечивают цифровые показания, которые, вероятно, легче читать правильно, чем небольшие отметки на ленте, и означают, что вы можете снимать показания даже при слабом освещении, не беспокоясь о возможности точно прочитать отметки рулетки.

Однако у лазерного измерителя есть некоторые недостатки. Во-первых, они измеряют расстояние, на котором отражается лазерный луч, поэтому нужно быть уверенным, что на вашем пути нет препятствий; в противном случае вы не получите правильного измерения. Эти типы инструментов идеально подходят для измерения размеров комнат и поэтому обычно используются в строительных и архитектурных мастерских, а также риэлторами.Однако они не могут полностью заменить традиционные рулетки. Например, если вы хотите измерить длину дерева, вам нужно будет использовать рулетку, так как у лазерной меры не будет «края», от которого можно будет отскочить, чтобы рассчитать измерение в этом типе сценария.

Площадь

Квадрат – простой, но эффективный измерительный инструмент, незаменимый во многих профессиях и увлечениях. Этот инструмент в своей основной конструкции имеет форму буквы «L», состоящую из двух линейок, которые соединены между собой под идеальным прямым углом.Они могут быть сделаны из дерева, пластика или металла, как линейки. Квадраты позволяют легко отмечать прямые углы, поэтому вы можете делать точные пропилы в древесине или других материалах.

Есть несколько различных типов квадратов, которые вы можете получить в зависимости от того, для чего вы будете использовать этот инструмент. Подрядчики или представители строительной отрасли могут использовать квадрат из гипсокартона, имеющий Т-образную форму. Квадраты гипсокартона используются для разметки линий на гипсокартоне, где его нужно разрезать, чтобы не допустить ошибок, чтобы гипсокартон не потратил зря.Эти квадраты большие, с клинком длиной четыре фута, которым можно опереться.

Другой тип квадрата – квадратик скорости, имеющий треугольную форму. Этот квадрат используется для измерения углов в 45 и 90 градусов и обычно используется в техническом рисовании и столярных работах. Скользящий квадрат с т-образным скосом – это еще один тип квадрата, хотя он не измеряет углы, а вместо этого позволяет вам воспроизводить их. С помощью этого инструмента вы можете перемещать одну руку до тех пор, пока она не совпадет с углом, который вы хотите скопировать, а затем переместить ее в другое место, где вы хотите отметить скопированный угол.

Компас

Компас обычно изготавливается из двух отрезков металла, соединенных одним концом. Одна из металлических частей будет иметь острый конец, чтобы она могла держаться за бумагу, а к другой части металла можно было прикрепить карандаш. Компасы регулируются, поэтому две металлические стороны могут быть установлены под разными углами, чтобы образовать круги разного размера или измерить разные расстояния. Этот инструмент будет широко использоваться архитекторами или всеми, кто делает технические чертежи, а также его можно использовать в навигации для определения расстояния между двумя точками на карте.Он хорош для измерения окружностей и может использоваться в столярных работах, при проектировании изделий и мелкомасштабном производстве.

Рулетка

Рулетка – это полезный и надежный инструмент, который есть в наборе инструментов почти у каждого продавца, и у большинства домовладельцев он будет лежать на полке в гараже. Рулетки изготавливаются из длинных и гибких металлических частей, на которых нанесены размеры в дюймах и сантиметрах по длине. Затем металлическая лента наматывается по спирали, так что она занимает очень мало места, когда ею не пользуются, и не запутывается.

Измерительные ленты, вероятно, являются наиболее часто используемым измерительным прибором из всех измерительных инструментов. Эти простые, но эффективные инструменты могут использоваться для измерения длины, ширины, высоты или глубины практически любого объекта. Их гибкость означает, что они также могут измерять кривые или обходить углы. Одна из причин, по которой они так удобны, заключается в том, что они маленькие и легко переносятся. У большинства рулеток есть зажим на спине, что означает, что их можно легко прикрепить к петле для ремня на джинсах или закрепить на кармане.У большинства плотников всегда будет при себе рулетка, а также у строителей и других строительных рабочих.

Рулетка – это быстрое и простое в использовании устройство с фиксатором и переключателем втягивания, который позволяет установить ленту на определенную длину, а затем намотать ленту обратно одним щелчком переключателя. Эти удобные измерительные инструменты бывают разной длины. В плотницких работах обычно используются рулетки на отметке от 25 до 30 футов, тогда как геодезисты и риэлторы используют более длинные измерительные ленты, обычно более 100 футов в длину.Самые длинные типы рулетки обычно составляют 300 футов в длину, хотя в редких случаях вы можете купить рулетку с лентой длиной 500 футов. Чем они длиннее, тем сложнее их убрать.

Щелкните здесь, чтобы узнать больше о различных типах рулеток

Манометр

Манометры – это обычный измерительный инструмент, который используется для измерения давления жидкостей и газов, таких как вода, воздух или масло. Если у вас дома есть водонагреватель, вы, скорее всего, найдете манометр, прикрепленный к его передней части, чтобы вы могли контролировать давление воды и следить за тем, чтобы оно оставалось в нужном диапазоне.Манометры являются важными инструментами в промышленных и коммерческих средах, где они помогают поддерживать безопасность предприятия. Это также полезные инструменты, которые можно использовать при накачке велосипедных шин или проверке давления воздуха в шинах вашего автомобиля.

уровень

Эти инструменты, также известные как пузырьковый или спиртовой уровень, используются для измерения того, является ли угол ровным и одинаково сбалансированным. Уровень пригодится, если вы работаете в строительстве или столярном деле, но его также хорошо иметь дома, чтобы убедиться, что рамы или зеркала, которые вы вешаете на стену, прямые.Уровни бывают разных размеров, от коротких портативных версий до длинных ярдов, которые вам понадобятся в более крупных проектах. Эти инструменты работают с помощью одного или нескольких стеклянных пузырьков, которые закреплены на уровне и наполнены цветным спиртом или жидкостью. Жидкости будет немного слишком мало, чтобы полностью заполнить флакон, а это значит, что внутри стекла будет пузырек воздуха.

Вы управляете уровнем, просто помещая его на верхнюю часть предмета, уровень которого вы хотите повысить, и регулируете его, пока воздушный пузырь не окажется в отмеченной центральной точке флакона.Уровни обычно могут использоваться для измерения как горизонтальных, так и вертикальных уровней, хотя вертикальная линия уровня технически называется «отвесом». Существует много различных типов уровней, которые могут быть изготовлены из пластика, металла или дерева. Некоторые типы уровней включают уровень инспектора, уровень каменщика, уровень должности, электронный уровень и линейный уровень.

Термометр

Термометр – традиционный инструмент для измерения температуры. Большинство термометров обычно показывают измерения как по Цельсию, так и по Фаренгейту, поскольку в разных частях мира используются разные шкалы измерений.Считается, что первый термометр был изобретен в 17 веке итальянским врачом Санторио Санторио. Классический термометр состоит из стеклянной трубки с небольшим количеством ртути в колбе у основания, и по мере повышения температуры уровень ртути в трубке поднимается вверх, указывая на более высокую температуру. Уровень ртути снизится, если температура остынет, и вы можете получить показания температуры, посмотрев на предварительно установленные отметки на стеклянной трубке, которые соответствуют уровню ртути.

Термометры такого типа обычно вешают снаружи домов или в садах, чтобы люди могли следить за температурой снаружи. Существует много современных типов термометров, которые являются цифровыми и используются для определения температуры тела человека. Они могут определять температуру после простого нажатия кнопки, в то время как более простые модели будут иметь датчик, который вы можете поместить под язык или закрыть в подмышке. Термометры широко используются в медицине, а также в метеорологии и науке.

Рулетка портновская

Портновская рулетка имеет много общего со стандартной рулеткой, но из-за способа ее использования она изготовлена из более мягкой ткани и более гибкая. В то время как рулетка, используемая в строительстве, сделана из металла и помещена в пластиковый футляр, рулетка портного обычно изготавливается из материала на основе хлопка, покрытого пластиком для защиты. Этот тип ленты похож на длинную линейку с размерами, нанесенными по всей длине ткани.Благодаря тому, что она изготовлена из ткани, она намного мягче по отношению к коже, что важно, поскольку портной будет использовать эту рулетку, чтобы определять размеры тела человека, чтобы сшить идеально сидящую по фигуре одежду.

Лента также будет гибкой, что позволит ей плотно облегать изгибы тела, например, при измерении талии. Это делает его более точным, обеспечивая большую точность, чем при использовании металлической рулетки. У многих портновских рулеток нет пластикового футляра с выдвижными переключателями, хотя у некоторых он есть.

Спидометр

Спидометр – это измерительный прибор, который мгновенно определяет скорость движения транспортного средства. Считалось, что самый ранний тип спидометра был изобретен Чарльзом Бэббиджем, инженером-механиком, и был разработан для использования на локомотивах. На протяжении большей части 20-го века спидометры были стандартными для автомобилей, и теперь требуется, чтобы все автомобили были универсально оснащены спидометрами. Это ключ к тому, чтобы водитель знал о скорости, с которой он движется, и, следовательно, позволяя ему соблюдать ограничения скорости и обеспечивать более безопасное использование дорог.

На большинстве спидометров есть отметки для измерения миль и километров. Многие устройства GPS теперь могут измерять скорость и предупреждать участников дорожного движения, если они превышают ограничение скорости на определенной дороге.

Мерные стаканы

Мерные чашки и кувшины используются в кулинарии и выпечке для измерения ингредиентов, необходимых для рецепта. Измерительная чашка – это полезный кухонный измерительный предмет, который вы должны иметь в своей необходимой коллекции кухонных инструментов. В зависимости от вашего местоположения вы обнаружите, что они измеряют разные единицы.Возможные единицы измерения, используемые в мерной ложке, чашке и кувшине, будут включать миллилитры и унции. В Северной Америке чашка сама по себе считается мерой. Это не считается таким точным, как измерение ингредиентов на весах, но, как правило, более удобно и достаточно хорошо работает для получения хорошей выпечки.

Измерительные стаканы могут быть изготовлены из множества различных материалов, включая металл, пластик и керамику. Базовые наборы пластиковых сухих мерных стаканчиков можно купить по небольшой цене в большинстве долларовых магазинов, тогда как керамические мерные стаканчики могут быть более дорогими и декоративными, достаточно хорошими для размещения на кухонной полке.

Просмотры сообщений: 4 239

Инструменты для измерения расстояния, ленты и штангенциркули

Рулетки
Первые зарегистрированные рулетки в истории были полосками кожи, отмеченными тонкими линиями. Они использовались римлянами в процессе строительства Римской империи. Несмотря на гибкость, эти кожаные рулетки больше напоминали сегодняшние линейки, чем рулетки.

Стальные измерительные ленты
Однако римляне явно имели правильную идею, потому что мы до сих пор используем их прототипы.Если вы занимаетесь столярными работами или своими руками, вам понадобится гибкая линейка, чтобы контролировать свои размеры. Может быть полезно иметь под рукой как тканевую рулетку, так и стальную рулетку, но многие любители могут обойтись без всего одной высококачественной и прочной рулетки из стекловолокна или стали в гараже или мастерской.

Дальномеры
Иногда выдвижная рулетка оказывается слишком громоздкой – или просто слишком короткой – для выполнения работы. В этом случае вы можете выбрать дальномер, например лазерный дальномер ToolSmart.Этот инструмент похож на цифровую рулетку, которая может получить точное измерение на расстоянии до 100 футов одним нажатием кнопки.
