Контрольно-измерительные инструменты и техника измерения в автомобилестроении
Контрольно-измерительные инструменты и техника измерения в автомобилестроении
При изготовлении и ремонте деталей автомобилей измеряют геометрические параметры (линейные и угловые), обусловливающие в совокупности величину и форму деталей и узлов. В СССР за основную единицу длины принят метр, а в машиностроении основной единицей является миллиметр. Измерение размеров деталей производится измерительными инструментами или приборами, которые позволяют установить фактический размер деталей. Измерительные инструменты можно разделить на три группы: штриховые, контрольные и угломерные.
Штриховые инструменты имеют измерительную шкалу со штрихами, которая разделена на миллиметры и кратные им десятые, сотые и тысячные доли и служит для непосредственного определения измеряемой величины.
К ним относятся масштабные линейки, складные метры, рулетки, штангенинструменты.
Условно к этой группе можно отнести микрометры и индикаторы.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Контрольные бесшкальные инструменты абсолютного значения измеряемой величины не дают. При помощи их контролируют форму и размеры деталей или определяют отклонения заданной формы и размеров без непосредственного отсчета. К этим инструментам относятся: поверочные линейки, шаблоны, щупы, контрольные плитки, калибры и др.
Угломерные инструменты предназначаются для измерения углов. К ним относятся угольники и угломеры.
Измерительные штриховые инструменты. К простейшим измерительным штриховым инструментам относятся масштабные линейки, складные метры, рулетки.
Масштабная линейка предназначена для измерения плоских поверхностей и определения размеров, замеренных крон-Циркулем или нутромером. Масштабные линейки изготовляют длиной от 100 до 1000 мм с ценой деления 0,5 или 1 мм.
При измерении линейку прикладывают к измеряемой детали так, чтобы нулевой штрих точно совпадал с началом измеряемой линии. На рис. 1 показаны приемы измерения масштабной линейкой.
Для случаев, когда непосредственное измерение линейкой неудобно, используют инструменту, позволяющие переносить размер с измеряемой длины на линейку. Для этого служит кронциркуль и нутромер.
Рис. 1. Приемы измерения масштабной линейкой
Первый применяется при измерении наружных размеров деталей (рис. 2, а), а второй — внутренних (рис. 2, б).
Складные метры состоят из нескольких коротких одинаковых линеек (звеньев), шарнирно соединенных между собой. Линейки разделены штрихами на миллиметры и сантиметры.
Рулетки применяют для измерения больших длин, когда не требуется большой точности. Для измерения наружных и внутренних диаметров, длин, толщин, глубин широко применяются штан-генинструменты.
Штангенциркуль — многомерный раздвижной измерительный инструмент (рис.
Штангенциркуль состоит из штанги с жестко укрепленными на ней губками, рамки с губками, перемещающейся по штанге, устройства для микрометрической, стопорного винта, гайки подачи, состоящего из движка и винта.
Перемещение рамки осуществляется следующим образом. Движок закрепляется стопорным винтом, а стопорный винт рамки отпускается. После этого вращением гайки винт и связанную с ним рамку № медленно перемещают.
Рис. 2. Инструменты для перенесения размеров: а — кронциркуль, б — нутромер
Штангенциркули выпускаются с точностью измерения 0,1; 0,05 и 0 О9 мм- Последние два имеют микрометрическую подачу, позволяющую устанавливать штангенциркуль с высокой степенью точности.
Крайние левые штрихи нониуса и штанги называются нулевыми и „)И сомкнутых губках совпадают. Для определения измеряемого размера при разведенных губках штангенциркуля необходимо отсчитать целое число миллиметров, которое прошел по штанге левый нулевой штрих нониуса, а затем найти штрих нониуса, который точно совпал с каким-либо штрихом шкалы штанги.
Рис. 3. Штангенциркуль (а), примеры отсчета размеров и чтения замеров с точностью 0,1 мм (б, в, г): 1. 2, 3, 12 — губки. 4,5 — стопорные винты, 6 — движок, 7 — штанга, 8 — гайка, 9 — вннт, 10 — рамка, 11 — нониус
Штанген-глубиномер служит для измерения высот, глубины отверстий, канавок, пазов, выступов и т. д., построен по принципу штангенциркуля, но на штанге не имеется губок.
Рис. 4. Штангенглуби-номер: 1 — штанга, 2 — движок, 3 — рамка
Рис. 5. Штангензубомер: 1 — штанги, 2 — вертикальный нониус, 3 — горизонтальный нониус
Рис. 6. Микрометр: 1 — скоба, 2 — пятка, 3 — микрометрический винт, 4 — стопор, 5 — стебель, 6 — барабан, 7 — трещотка
К микрометрическим инструментам относятся микрометры, микрометрические нутромеры и глубиномеры.
Цена деления этих инструментов равна 0,01 мм.
Микрометром измеряют наружные размеры деталей. Наиболее распространены микрометры с пределами измерений: 0—25; 25—50; 50—75; 75—100 мм.
Микрометр имеет скобу, в которую запрессована закаленная и отшлифованная пятка, микрометрический винт, стопор, стебель, барабан и трещотку. Трещотка соединена с барабаном храповичком, отжимаемым пружиной, а на скошенном по окружности левом конце барабана нанесено 50 делений.
Микрометрический винт имеет резьбу с шагом 0,5 мм, следовательно, за один оборот винта его конец перемещается на 0,5 мм, а при повороте
барабана на одно деление винт перемещается на 0,01 мм. На поверхности стебля имеются деления с осевым штрихом — Для измерения детали ее устанавливают между микрометрическим винтом и пяткой, после чего при помощи трещотки повертывают барабан и выдвигают винт до соприкосновения с деталью. Когда винт упрется в измеряемую деталь, трещотка будет свободно провертываться, а винт с барабаном остановятся.
Для определения измеряемого размера считают число миллиметров на шкале стебля, включая пройденное отсчетным штрихом полумиллиметровое деление (0,5), а затем смотрят, какое число на скошенной части барабана совпадает с осевым штрихом стебля.
Рис. 8. Микрометрический нутромер:
Рис. 9. Микрометрический глубиномер: 1 — основание, 2 — барабан, з — трещотка, 4 — нониус, 5 — стопор, 6 — измерительный стержень
Рис. 10. Индикатор часового типа: 1 — измерительный наконечник, 2 — измерительный стержень, 3 — гильза, 4 — ободок, 5 — стрелка, 6 — установочная головка, 7 — указатель числа оборотов, 8 — корпус
Микрометрический глубиномер служит для измерения глубины несквозных отверстий и углублений. Он состоит из основания, барабана, трещотки, нониуса, стопора измерительного стержня. Основание и измерительный стержень закалены. Микрометрические глубиномеры снабжаются сменными измерительными стержнями с различными пределами измерения. Принцип измерения глубиномером тот же, что и у микрометра.
Индикаторы предназначены для измерения отклонений размеров деталей от заданных, а также для обнаружения овальности и конусности валов и отверстий, для проверки биения шкивов, зубчатых колес и других детадей.
Рис. 11. Иидикатор с универсальной стойкой: 1 — собственно индикатор, 2 — шарнирный рычаг, 3 — стойка, 4 — основание 1 — индикатор, 2 — трубка. 3 — измерительная
Рис. 12. Индикаторный нутромер:
Устройство индикатора часового типа показано на рис. 10.
В корпусе индикатора расположен механизм, состоящий из зубчатых колес, зубчатой рейки, пружины, гильзы, измерительного стержня с наконечником, указателя числа оборотов, шкалы со стрелкой. На большой шкале индикатора нанесено 100 делений, каждое из которых соответствует 0,01 мм. При перемещении измерительного стержня на величину 0,01 мм стрелка переместится по окружности на одно деление большой шкалы, а при перемещении стержня на 1 мм стрелка сделает один оборот. Перемещение измерительного стержня на целые миллиметры отмечается указателем числа оборотов.
Индикаторный нутромер (рис. 12) применяют для -мерения цилиндрических отверстий и, в частности, диаметров цилиндров двигателей. Полный оборот стрелки индикатора соответствует изменению размера А на 1 мм. Так как шкала имеет 100 делений, то цена деления шкалы равна 0,01 мм. К индикатору прилагается набор сменных наконечников с различными пределами измерений.
Измерительные контрольные бесшкаль-и ы е инструменты. Работоспособность соприкасающихся между собой поверхностей деталей в значительной степени определяется не только заданными размерами, но и соответствием формы, т. е. отклонением от прямолинейности и плоскостности. Наиболее распространенными средствами измерений прямолинейности и плоскостности являются поверочные линейки.
Поверочные линей-к и делятся на лекальные; линейки с широкой рабочей поверхностью; угловые. Для проверки сложных профилей применяются шаблоны.
Шаблоны представляют собой проверочные инструменты, изготовленные из листовой или полосовой стали толщиной 0,5—б мм.
Резьбомер (рис. 13) предназначен для проверки и определения шага резьбы на болтах, гайках и других деталях. Он представляет собой набор стальных пластинок — резьбовых шаблонов с профилями зуба, соответствующими профилям стандартных метрических или дюймовых резьб. В резьбомерах обычно на одном конце делается набор шаблонов с метрической резьбой, а на другом — сдюймовой. На каждом шаблоне нанесены размеры резьбы.
Для проверки резьбы на болте или в гайке прикладывают последовательно шаблоны резьбомера до тех пор, пока не будет найден шаблон, зубья которого точно совпадают с резьбой детали без просвета. Размеру этого шаблона и будет соответствовать измеряемая резьба.
Радиусные шаблоны служат для измерения отклонения Размеров выпуклых и вогнутых поверхностей деталей. Они изготавливаются в виде тонких стальных пластин с выпуклыми или вогнутыми закруглениями. На шаблонах выбиты цифры, показывающие размер Радиуса закругления в миллиметрах.
Щупы предназначены для измерения величины зазоров между Деталями. Они представляют собой набор заключенных в обойму стальных, точно обработанных пластинок различной толщины. На каждой пластинке указана ее толщина в миллиметрах.
Рис. 13. Резьбомер
Плоскопаралллельные концевые мер длины — измерительные плитки применяют для точных измерений деталей, проверки измерительных инструментов, при разметке и точной установке деталей. Измерительные плитки представляют собой обработанные с высокой точностью закаленные пластинки прямоугольного сечения, изготовленные из легированной инстру-’ ментальной стали. Плитки выпускаются наборами. Наборы состоят из различного числа плиток. Размер плитки обозначен на ее широкой плоскости. Путем различных комбинаций плиток можно получить любые размеры в пределах от 1 до 200 мм через каждые 0,001 мм.
Калибрами называются бесшкальные измерительные инструменты, предназначенные для проверки размеров, формы и взаимного расположения поверхностей деталей.
Предельные калибры для измерения отверстий изготавливаются в виде двусторонних цилиндров и называются калибрами-пробками, а для измерения валов — в виде односторонних и двусторонних скоб, называемых калибрами-скобами. Предельными калибрами можно определить наибольший и наименьший допускаемые размеры деталей.
У предельных калибров одна сторона называется проходной, а другая непроходной. Проходная сторона калибра-пробки служит для измерения наименьшего отверстия, а непроходная — для наибольшего. Калибром-скобой, наоборот, наибольший размер вала определяют проходной стороной, а наименьший — непроходной. При измерении проходная сторона калибра должна свободно проходить в отверстие или по валу под действием массы калибра. Непроходная сторона калибра не должна совсем проходить в отверстие или по валу. Если непроходная сторона калибра проходит, то деталь бракуется.
Рис. 14. Предельные калибры: а — двусторонний калибр-пробка, б — двусторонний калибр-скоба, в — односторонний калибр-скоба
Рис.
15. Резьбовые калибры:
а — калибр-пробка, б — калибр-кольцо
Резьбовые калибры кольца применяются для проверки резьбы болтов, винтов. Они представляют собой гайку с точным профилем резьбы. Проверку резьбы детали производят ввертыванием ее в резьбовое кольцо. Одно кольцо является проходным, а второе непроходным калибром.
Рис. 16. Инструменты для измерения углов: а — угольники, б — универсальный угломер системы Семенова, в — угломер УГ-2
Измерительные угломерные инструменты. Угломерные инструменты служат для контроля или определения величины наружных и внутренних углов. Чаще всего применяют угольники и угломеры.
Угольники (рис. 16, а) служат для проверки наружных и внутренних углов, а также для проверки прямолинейности плоскостей «на просвет». Угольники изготовляют с углами 45; 60; 90 и 120°, иногда изготовляют специальные угольники.
Угломер УГ-1 (рис. 16, б) системы Семенова является универсальным, предназначенным для измерения наружных углов.
Он состоит из основания, на котором имеется шкала от 0 до 120°, жестко оединенного с линейкой, подвижной линейки, хомутика, съемного угольника, нониуса и устройства микрометрической подачи.
Угломер УГ-2 (рис. 16, в) состоит из основания, линейки, сектора, угольника, съемной линейки, хомутиков и нониуса. Этим угломером можно измерять наружные и внутренние углы.
При измерении угломерами по основной шкале отсчитывают градусы, а по шкале нониуса — минуты.
Погрешности измерения. При измерении деталей автомобилей всегда получается некоторая разница между действительным размером детали и размером, полученным в результате измерения. Разность между величиной, полученной при измерении, и действительной величиной, называется ошибкой, или погрешностью измерения.
Основными причинами погрешностей измерения являются следующие: неточная установка измеряемой детали или измерительного инструмента; ошибки при отсчете показаний инструмента; нарушение температурных условий, при которых должны производиться измерения; грязная поверхность измеряемой детали или грязный измерительный инструмент; погрешность измерительного инструмента; нарушение постоянства измерительного усилия, на которое рассчитан измерительный инструмент.
Контрольно-измерительные инструменты. Выбор средств измерений
Металлическая линейка
Именно этот мерительный инструмент является, пожалуй, наиболее простым по своей конструкции. С помощью металлических линеек значение измеряемой величины определяется непосредственно.
Металлическая линейка
Следует заметить, что эти мерительные приспособления широко используются также и для проведения разметки материалов и деталей. Современная промышленность изготавливает их с пределами измерений в 1000, 500, 300 и 150 миллиметров, при этом на них наносится или одна, или две шкалы.
Классификация измерительных инструментов
Существует несколько видов измерительных приборов, различаемых по определенным параметрам.
По видам работ.
Виды измерительного инструмента
Различают следующие виды инструмента:
- строительный;
- слесарный;
- столярный.
Большая часть инструмента, применяющегося при проведении измерительных операций, является универсальной.
Поэтому данная классификация весьма условна.
По материалу изготовления. Измерительные приборы могут изготавливаться из следующих материалов:
Разметочный и измерительный инструменты
- металла;
- дерева;
- пластика.
Любой инструмент может быть комбинированным, то есть изготавливаться из нескольких материалов, например, металла и дерева.
По способу использования. По данному параметру выделяют ручной инструмент, механический и автоматический.
По конструктивным особенностям. Конструкция инструмента, применяемого для измерительных работ, может быть простой или сложной.
Данная классификация помогает обеспечить инструменту правильную эксплуатацию и хранение.

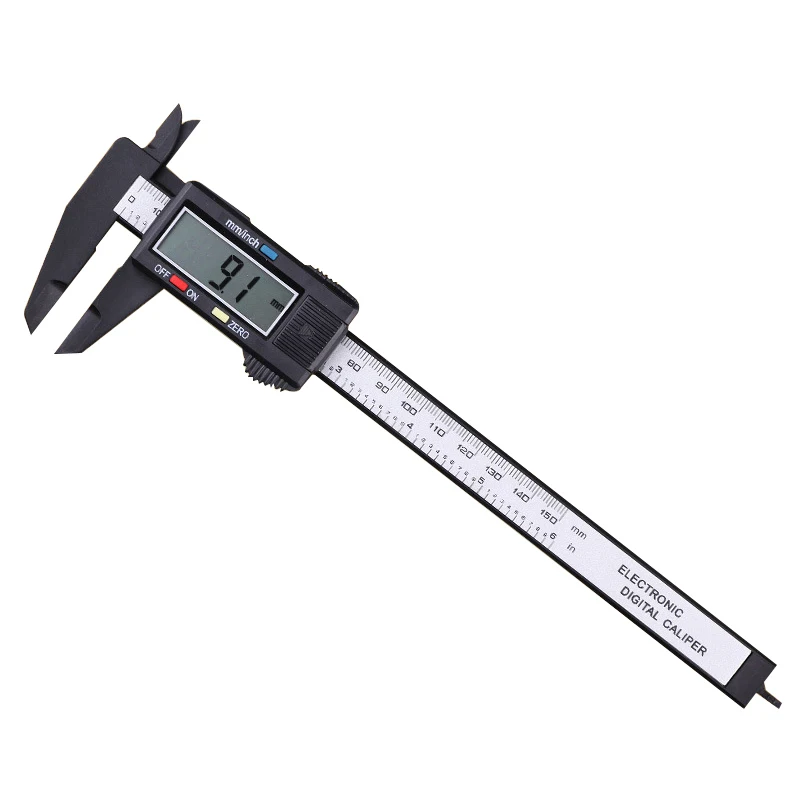

Штангенциркуль
Этот широко распространенный и активно используемый в технике (особенно в машиностроении) мерительный инструмент устроен намного сложнее, чем металлическая линейка, и обеспечивает гораздо более высокую точность измерений.
Штангенциркуль состоит из таких основных частей, как линейка-штанга, на грани которой нанесена основная шкала с равноудалёнными делениями через 1 миллиметр, и нониус – отсчетное приспособление с дополнительной штриховой шкалой.
Штангенциркуль
Цена деления нониусов современных штангенциркулей составляет или 0,1, или 0,05 миллиметра, а что касается предела измерений, то он достигает 2000 миллиметров.
Штангенциркули используются для осуществления измерений как наружных, так и внутренних размеров деталей, а также глубин отверстий. Кроме того, их применяют для производства различных разметочных работ.
Штангенрейсмас
Ручной строительный инструмент
Рулетка. Главным инструментом, без которого не может обойтись ни один строитель – это рулетка. Рулетка – подобие линейки, выполненное в виде металлической ленты с делениями, равными 1 мм. Лента сматывается в корпус, который может изготавливаться либо из пластика, либо из металла. Лента может иметь различную ширину и длину.
Безусловно, рулетка является универсальной, требующейся для произведения измерительных работ в любых сферах деятельности.
Технические характеристики рулетки
Ватерпас (уровень). С помощью этого устройства определяют ровность горизонтальной и вертикальной поверхностей. Длина уровня может варьироваться от 0,3 м до 2,5 м. Корпус уровня изготавливается из любого легкого материала, например, пластика, и снабжается несколькими окошками.
Через окошки видна стеклянная трубка, частично заполненная специальной жидкостью. Именно эта жидкость и позволяет определять ровность и уровень уклона поверхности.
Отвес. Это самый простой, но незаменимый измерительный инструмент, которым пользуется каждый строитель. Отвес представляет веревку (шпагат), на конце которого привязан металлический конусообразный груз. Его используют в тех случаях, когда необходимо контролировать вертикальность выполнения работ, например, при кирпичной кладке.
Угольник и малка. Угольник изготавливают из дерева или металла и используют для выведения прямых углов. Малка изготавливается из тех же материалов. Ее конструкция состоит из обоймы и линейки, скрепленных между собой шарниром. Если угольник может применяться в любой сфере строительства, малку чаще всего используют при монтаже стропил.
Магнитный угольник
Штангенрейсмас
Этот мерительный инструмент предназначается для того, чтобы производить измерения высот деталей и осуществлять их точную разметку. Максимальный предел измерений штангенрейсмасов составляет 2500 миллиметров, а цена деления их нониусов – 0,1 или 0,05 миллиметра.
В большинстве случаев этот мерительный инструмент используется при работах на специальных чугунных плитах. Именно на них он устанавливается вместе с теми деталями, которые нужно измерить или же разметить.
Для того чтобы с помощью штангенрейсмаса нанести на размечаемой детали линию, используется специальная сменная ножка.
Сам же мерительный инструмент при этом перемещается непосредственно по поверхности плиты.
Применение измерительных станков
Классификация аналоговых измерительных приборов
Для произведения точных замеров могут применяться не только ручные измерительные приборы, но и специальные станки, называющиеся координатно-измерительным оборудованием. Особенность данного оборудования заключается в возможности произведения замеров в трех координатах, что обеспечивает максимальную точность расчетов.
Конструкция станков напоминает стол, на котором установлены рабочие головки, снабженные датчиками. Чтобы произвести контрольный замер, заготовку устанавливают на стол, и датчики производят считывание параметров детали.
Станки могут снимать данные двумя способами:
- контактным, предусматривающим использование датчика-щупа;
- бесконтактным, при котором считывание происходит путем направления на поверхность детали светового сигнала.
Микрометр
Мерительный инструмент этого типа предназначается для того, чтобы производить достаточно точные измерения малых линейных размеров.
Максимальный предел измерений современных микрометров достигает 600 миллиметров, а точность – 0,01 миллиметра.
Микрометр
Микрометры (как, впрочем, и все микрометрические инструменты) оборудованы специальными отсчетными узлами, устроенными на основе винтовой пары, имеющей шаг резьбы 0,5 миллиметра. С ее помощью осуществляется преобразование продольного перемещения мерительного винта в перемещения окружные, совершаемые шкалой барабана. Именно на основании угла его поворота и определяется значение измеряемого размера.
Микрометрический глубиномер
Тестируемый или измеряемый объект
Процесс измерения не может быть запущен без наличия вышеупомянутых элементов. Если как минимум один компонент отсутствует, запуск процесса будет бессмысленным.
Однако в век современных технологий и измерительных систем отсутствие человеческого присутствия в процессе измерения не является необходимым. Большинство измерений производится на компьютере со специальными программами, благодаря которым вы можете легко прочитать полученные результаты.
Микрометрический глубиномер
По сути дела этот мерительный инструмент устроен точно так же, как и микрометр. Разница состоит лишь в том, что он оснащается не скобой, а основанием. Именно в него устанавливается так называемый мерительный стебель. Для того чтобы с помощью микрометрического глубиномера измерить глубину, применяется специальный стержень. Он устанавливается на винте и имеет особую форму. Предел измерений современных микрометрических глубиномеров составляет до 300 миллиметров, а цена деления их нониусов — 0,01 миллиметра.
Индикатор часового типа
Условия эксплуатации оборудования
Сохранить функциональность приборов позволяет периодическое проведение профилактических работ и проверок их состояния. Наиболее подвержены поломкам измерительные инструменты, имеющие сложные конструктивные особенности.
К каждому прибору прилагается инструкция по эксплуатации, с которой необходимо ознакомиться до начала использования. В инструкции изложены все правила работы, актуальные именно для данной модели.
Автоматические и электронные модели измерительных станков чувствительны к показателям температуры и влажности воздуха. Особо остро на них реагирует оборудование, на котором применяется бесконтактный метод измерений.
Не менее важно обеспечить инструменту достойные условия хранения. Инструменты, изготовленные из дерева и металла, чувствительны к воздействию влаги. А пластик способен деформироваться под прямыми лучами солнца и при воздействии высоких температур. Поэтому все инструменты должны храниться в чехлах или коробах в сухом помещении.
Соблюдение этих правил обеспечит качество и точность измерений, а также поможет продлить срок службы инструментов.
Индикатор часового типа
Этот мерительный инструмент представляет собой устройство, где совсем небольшие перемещения, которые производит измерительный щуп, преобразуются в угловые перемещения стрелки. Индикаторы часового типа используются тогда, когда требуется со значительной степенью точности определить те отклонения, которые по своей геометрической форме некая деталь имеет по отношению к заданным параметрам.
Кроме того, эти приборы используются для контроля взаимного расположения поверхностей.
Угломер механический
Ручной столярный инструмент
Помимо универсальных приборов, в столярных мастерских применяют специализированный столярный измерительный инструмент. Каждый столяр использует следующее:
Столярный инструмент
- складной метр;
- треугольник с углами 90, 60, 30° или 2 по 45°;
- кронциркуль, позволяющий производить разметку на деревянных элементах конструкции;
- нутромер – устройство для выполнения разметки и измерения параметров пазов и отверстий;
- угломер – прибор, состоящий из шкалы и дуги, установленных на пластине;
- рейсмус с нониусом или без него помогает наносить на поверхности параллельные линии.
Резьбомер
Этот мерительный инструмент используется для того, чтобы точно определять шаг и профиль резьбы. Конструктивно он представляет собой пакет металлических шаблонов, каждый из которых в точности повторяет конфигурацию той или иной резьбы.
Резьбомеры, которые предназначены для определения шага метрических резьб, имеют маркировку М60°, а те мерительные приспособления, которые предназначаются для определения количества ниток на дюйм, при измерении дюймовых и цилиндрических трубный резьб, маркируются как Д55.
Радиусомер
Радиусомер
Этот мерительный инструмент предназначен для измерения галтелей и радиусов закруглений. Он представляет собой набор металлических шаблонов, изготовленных в виде пластин из высококачественной легированной стали. При этом все они подразделяются на те, что используются для измерения выступов и те, которые предназначены для измерения впадин.
Концевые меры длины
Для давления и тока
Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.
Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними.
Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.
Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро-, милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.
30+ измерительных приборов для инженеров-механиков – GaugeHow
Вот 30 измерительных приборов для инженеров-механиков. Каждый студент или работник машиностроения должен знать об этом.
Изучите более 30 инструментов на наших онлайн-курсах по инженерной метрологии и 3D-измерениям
01. Штангенциркуль
Штангенциркуль — это широко используемый инструмент для линейных измерений с минимальной погрешностью 0,02 мм.
Он используется для измерения линейных размеров, таких как длина, диаметр, глубина.
Это основной инструмент измерения, состоящий из двух типов шкалы
Основная шкала и шкала нониуса могут скользить вдоль основной шкалы. Мы можем выполнить два типа измерений: первый — через внешний захват (измерение внешних размеров), а второй — внутренний захват (измерение внутренних размеров).
02. Внешний микрометр
Внешний микрометр также известен как внешний микрометр или внешний микрометр.
Применяется для проверки наружного диаметра окружности с точностью до 0,01 мм или до 0,001 мм.
Микрометр нониусного типа обеспечивает наивысшую приемлемую точность в 1 микрон. Такой датчик является микрометром нониусного типа.
03. Нониусный высотомер
Нониусный высотомер, используемый для измерения вертикального расстояния от базовой поверхности. Вернье-высотомер состоит из градуированной шкалы или стержня, который удерживается в вертикальном положении на тонко отшлифованном фиксированном основании.
Градуированная шкала имеет наименьшее значение 0,02 мм, как у штангенциркуля. И способ снятия показаний измерения в нониусном высотомере такой же, как и в нониусном штангенрейсмасе.
Узнайте больше о штангенрейсере в нашем курсе Advanced Engineering Metrology .
04. Стальные весы
Стальные весы представляют собой цельный линейный измерительный прибор.
На стальной шкале указаны две единицы измерения: сантиметры и дюймы, с делением в сантиметрах с одной стороны и в дюймах с другой.
05. Нониусный глубиномер
Нониусный глубиномер, как следует из названия, используется для измерения глубины от эталонной поверхности объекта.
Штангенциркуль также имеет шкалу глубины, но ее нельзя использовать в качестве стандартного измерения.
06. Нониусный транспортир
Простой транспортир — это основное устройство, используемое для измерения углов с наименьшим счетом 1° или ½°. Конический транспортир — это угловой измерительный инструмент, способный измерять углы с минимальным числом 5’.
Циферблат транспортира отградуирован в градусах, где пронумерован каждый десятый градус. Скользящее лезвие встроено в этот циферблат, т.е. он может быть расширен в любом направлении и установлен под углом к основанию.
07. Плунжерный индикатор часового типа
Плунжерный индикатор часового типа является одним из самых простых и наиболее широко используемых механических компараторов.
Прежде всего, использование плунжерного циферблатного индикатора, используемого для сравнения заготовок с эталоном.
08. Рычажный циферблатный индикатор
Рычажный циферблатный индикатор также известен как Индикатор испытаний. Он используется для измерения чувствительного контакта.
Рычажный индикатор часового типа обычно имеет размеры до 0,80 мм. А вот какой-то особой конструкции рычажной шкалы типа для измерения до 2 мм.
09. Инженерный угольник
Линейка может быть использована для рисования прямых линий, но нет гарантии, что начерченная линия будет точной и ровной, здесь используется инженерный угольник.
Инженерный квадрат, также известный как квадрат машиниста, похож по размеру и конструкции на пробный квадрат.
Инструмент, используемый для построения прямых линий и измерения углов.
В отраслях, где требуется точная маркировка и надежное удержание объектов, V-образные блоки играют важную роль и являются чрезвычайно важными приспособлениями для металлообработки.
Конструкция имела два зажима: винтовой зажим и U-образные ручки типа зажима и V-образного блока.
11. Измеритель радиуса
Измерители происходят от французского слова «jauge», что означает результат измерения. Мы все знаем, что датчики используются для измерения толщины, размера или мощности чего-либо.
Кроме того, радиусомеры — это инструменты, которые используются для измерения радиуса объекта.
Измеритель радиуса сочетается с другим калибром, известным как калибр галтели, что в механике означает скругление конструкции детали.
12. Цифровой штангенциркуль
Цифровой штангенциркуль модернизирует версию Аналогового штангенциркуля , который является широко используемым инструментом для линейных измерений с наименьшим шагом 0,01 мм, более точным, чем аналоговый.
Этот цифровой тип нониуса похож на аналоговый штангенциркуль. Вместо этого вывод размеров цифровым способом более убедителен, чем аналоговый тип.
Также состоит из двух типов шкалы –
Основная шкала и цифровой дисплей могут скользить вдоль основной шкалы. Мы можем выполнить два типа измерений: первый — с помощью внешнего захвата (который измеряет внешние размеры, как вал), а другой — внутренний захват (измеряет внутренние размеры, как отверстие).
Узнайте больше о цифровом штангенциркуле в нашем курсе Advanced Engineering Metrology .
13. Цифровой микрометр
Цифровой микрометр очень популярен в наши дни из-за простоты и компактности проведения наблюдений.
Цифровой микрометр может производить измерения в миллиметрах или дюймах в зависимости от наших потребностей.
14. Внутримикрометр
Внутримикрометр используется для измерения большего внутреннего размера. Внутренний микрометр может измерять внутренний диаметр отверстий и регистров.
Типы микрометров
В промышленности доступны различные типы микрометров, каждый из которых используется для определенной цели. Одним из таких микрометров является «Внутренний микрометр».
Внутренний микрометр используется для измерения внутреннего диаметра объектов, ограниченных стенками, цилиндрическим отверстием или полой трубой. Существует два типа нутрометров
- Аналоговый нутромер
- Цифровой нутромер
15. Микрометр глубины
Мы также измеряем глубину с помощью штангенциркуля, но штангенциркуль не обеспечивает такой точности и прецизионности, потому что удлинительный стержень штангенциркуля не имеет эталона, он используется только для целей сравнения .
Глубиномер используется для точного и точного измерения глубины объекта с точностью до 0,01 мм. Диапазон измерения составляет 25 мм, как и в микрометрах, который можно изменить, заменив осадочный стержень.
Узнайте больше обо всех микрометрах в нашем курсе Advance E Инженерная метрология .
16. Рулетка
Рулетка используется для измерения больших расстояний.
17. Цифровой Высотомер
Электронный Высотомер представляет собой очень компактный, простой и легкий в использовании инструмент, широко используемый в промышленности, инструментальных цехах, мастерских и т. д.
Стоимость Электронного Ростомера имеет значение в любой отрасли или организации.
18. Электронный штангенрейсмалет
Электронный штангенрейсер представляет собой усовершенствованную версию штангенрейсмаса. Обладает более высокой точностью и многофункциональностью.
Электронный штангенциркуль может измерять диаметр, угол, параллельность, прямоугольность по длине.
19. Цифровой универсальный штангенциркуль
Цифровой универсальный штангенциркуль широко используется для измерения внутренней и внешней длины заготовки.
20. Синусоидальная линейка
Синусоидальная линейка является точным угловым измерительным прибором наряду с измерителями скольжения.
Название предполагает, что линейка Sine работает по принципу синуса. Измеритель скольжения используется для создания высоты синусоидальной полосы.
Требуемый угол получается, когда разница высот между двумя роликами равна синусу угла, умноженному на расстояние между центрами роликов.
21. Цифровой транспортир
Цифровой транспортир измеряет угол более 360 градусов с высокой точностью 0,1 градуса. Цифровой транспортир очень прост и удобен для измерения угла, просто поместив его между уровнями или поверхностями.
22. Уровень
Для проверки уровня любой поверхности или стола используется спиртовой уровень.
23. Набор измерителей скольжения
Датчик скольжения представляет собой набор блоков прямоугольной формы стандартного размера. Датчики скольжения доступны в стандартных наборах как в метрических, так и в дюймовых единицах измерения.
В метрических единицах доступны наборы из 31, 48, 56 и 103 штук.
Например, набор из 103 штук состоит из следующего:
- Одна штука 1,005 мм
- 49 штук от 1,01 до 1,49 мм с шагом 0,01 мм
- 49 штук от 0,5 до 24,5 мм с шагом 0,5 мм
- Четыре штуки размером от 25 до 100 мм с шагом 25 мм
24.
Нутромер с циферблатомНутромер с циферблатом используется для измерения внутреннего диаметра отверстия. В этом видео вы узнаете, как измерить диаметр штангенциркулем.
Нутромер часовой используется в пределах стандартного диапазона, т.е. нутромеры имеют стандартный набор штифтов (наковальни) с переменным диапазоном до 2 мм.
25. Щуп
Щуп используется для измерения зазора между двумя параллельными плоскими поверхностями, например поршнем и цилиндром. Как следует из названия, щуп призван не измерять ни приливов, ни свободно.
Щупы используются для измерения зазоров.
Это инструмент для измерения ширины воздушного или узкого зазора между двумя поверхностями в двигателях и механизмах.
Щуп доступен в №. лопастных 10,13,20 и 28. С шагом 0,05 и 0,10 мм.
26. Термопара
Термопары состоят из двух разнородных проводников, изготовленных из разных металлов. Эти провода сварены вместе на одном конце, образуя соединение, используемое для измерения температуры.
27. Термистор
Термисторы имеют высокий коэффициент сопротивления. Термисторы выполнены из полупроводников твердого типа.
Подходящий диапазон измерения температуры для термисторов составляет от -100 до 300 градусов Цельсия. Некоторые термисторы специального типа могут измерять до 600 градусов температуры.
Изменение температуры измеряется изменением его сопротивления. Так, для него используется схема моста Уитстона.
Кроме того, термистор может преобразовывать изменения температуры в соответствующие изменения напряжения в виде тока.
28. Барометр
Воздух притягивается вниз под действием силы тяжести и поэтому оказывает давление на объекты. Один такой пример измерения известен как барометр.
Барометры — это научные приборы, используемые для измерения атмосферного или атмосферного давления. Это важный и важный инструмент, используемый в метеорологическом отделе для прогнозирования краткосрочных изменений погоды и высоты над уровнем моря.
Барометры должны находиться на одном уровне и не могут измерять атмосферное давление на высоте более 5000 футов. Первоначально использовались барометры на водной основе, позже они были заменены ртутными и анероидными барометрами, которые являются двумя наиболее часто используемыми барометрами.
29. Калибр-скоба
Калибр-скоба GO и NOGO. Это означает, что калибр-скобы состоят из двух фиксированных измеренных расстояний или зазоров, один из которых называется GO, а другой известен как NOGO.
Калибр-пробка используется для оценки отверстия или диаметра объекта. Калибр-пробка с указанным допуском на сторону GO и NOGO также известен как штифтовой калибр.
Для проверки калибра-пробки диаметра также используйте при сравнении, настройке, калибровке других калибров.
31.Гальванометр
В электрической цепи, даже если выключатель или петля замкнуты, трудно определить, протекает ли ток, поэтому для этой цели в цепь был введен гальванометр.
Подробнее в подробностях и видео
Нравится:
Нравится Загрузка…
Топ-10 механических измерительных приборов – GaugeHow
Вот некоторые наиболее часто используемые механические инструменты для измерения в промышленности. Я не думаю, что без этих инструментов возможен какой-либо качественный процесс.
Изучите все эти инструменты в онлайн-курсе по механическим измерительным приборам. Он используется для измерения линейных размеров, таких как длина, диаметр, глубина.
Это основной инструмент измерения, состоящий из двух типов шкалы
Основная шкала и шкала нониуса могут скользить вдоль основной шкалы. Мы можем выполнить два типа измерений: первый — через внешний захват (измерение внешних размеров), а второй — внутренний захват (измерение внутренних размеров).
Узнайте больше о штангенциркуле в нашем курсе Advanced Engineering Metrology .
02. Микрометр
Внешний микрометр также известен как внешний микрометр или внешний микрометр.
Используется для проверки наружного диаметра окружности с точностью до 0,01 мм или до 0,001 мм.
Микрометр нониусного типа обеспечивает наивысшую приемлемую точность в 1 микрон. Такой датчик является микрометром нониусного типа.
Разница между микрометром и штангенциркулем
1. Обычно микрометр более точен и точен, чем штангенциркуль
2. Диапазон измерения микрометра составляет 25 мм, тогда как у штангенциркуля есть широкий диапазон.
3. Вы можете проверить глубину с помощью штангенциркуля, но в случае микрометра вы должны использовать микрометр глубины
4. Внутренний микрометр используется для измерения внутреннего диаметра, но в случае штангенциркуля он проверяется внутренней губкой .
Узнайте больше о микрометрах в нашем курсе Advanced Engineering Metrology .
03. Стальная шкала
Стальная шкала представляет собой цельный линейный измерительный инструмент. На стальной шкале указаны две единицы измерения: сантиметры и дюймы, деление на сантиметры с одной стороны и дюймы с другой стороны.
04. Нониусный высотомер
Нониусный высотомер, используемый для измерения вертикального расстояния от базовой поверхности. Вернье-высотомер состоит из градуированной шкалы или стержня, который удерживается в вертикальном положении на тонко отшлифованном фиксированном основании.
Градуированная шкала имеет наименьшее значение 0,02 мм, как у штангенциркуля. И способ снятия показаний измерения в нониусном высотомере такой же, как и в нониусном штангенрейсмасе.
узнайте больше о штангенрейсере в нашем Усовершенствованная инженерная метрология Курс.
05. Нониусный глубиномер
Нониусный глубиномер, как следует из названия, используется для измерения глубины от эталонной поверхности объекта. Штангенциркуль также имеет шкалу глубины, но ее нельзя использовать в качестве стандартного измерения.
06. Транспортир
Простой транспортир — это основное устройство, используемое для измерения углов с наименьшим значением 1° или ½°. Конический транспортир — это угловой измерительный инструмент, способный измерять углы с минимальным числом 5’.
Циферблат транспортира отградуирован в градусах, где пронумерован каждый десятый градус. Скользящее лезвие встроено в этот циферблат, т.е. он может быть расширен в любом направлении и установлен под углом к основанию.
07. Индикатор часового типа (Плунжер, Уровень)
Индикатор часового типа или Плунжерный индикатор является одним из самых простых и наиболее распространенных механических компараторов.
Прежде всего, плунжерный циферблатный индикатор используется для сравнения заготовок с эталоном. Он используется для измерения чувствительного контакта.
Рычажный индикатор обычно имеет размеры до 0,80 мм. А вот какой-то особой конструкции рычажной шкалы типа для измерения до 2 мм.
Узнайте больше о циферблатных индикаторах в нашем курсе Advanced Engineering Metrology .
Линейка может быть использована для рисования прямых линий, но нет гарантии, что линия будет проведена точно и точно прямо, здесь используется инженерный угольник.
Инженерный квадрат, также известный как квадрат машиниста, похож по размеру и конструкции на пробный квадрат.
Инструмент для построения прямых линий и измерения углов.
В отраслях, где требуется точная маркировка и надежное удержание объектов, V-образные блоки играют важную роль и являются чрезвычайно важными приспособлениями для металлообработки.
Конструкция имела два зажима: винтовой зажим и U-образные ручки типа зажима и V-блока.
Используемые материалы: закаленная инструментальная сталь и чугун.
