Выбор паяльника

В редакцию dr1.by часто поступают вопросы “Какой паяльник мне купить?”, “Какой припой лучше?” и другие похожие. В нескольких статьях я постараюсь ответить на большинство из них. Материал будет интересен как новичкам, которые еще только ждут в предвкушении первые комплектующие из китая, так и пилотам, которые хотят обновить свое оборудование.

Один из самых важных инструментов дронрейсера — паяльник. Сборка и ремонт дрона невозможны без этого прибора. Перед обзором конкретных моделей, рассмотрим основные части, из которых он состоит.

Практически любой современный паяльник состоит из жала, нагревательного элемента, ручки, блока управления и блока питания.

Нагреватели в паяльниках бывают нихромовые и керамические. Нагреватель из нихромовой нити дешевле и более прочный, но греется гораздо медленнее керамических.

Советую выбирать паяльник с керамическим нагревателем — с ним гораздо комфортнее работать — время нагрева до рабочей температуры составляет 7-30 секунд, тогда как нихромовый будет грется 3 и более минут.

Нагревательный элемент может быть встроен в жало (например, жала Т12).

Жала изготавливают из различных металлов. Медные жала самые простые — припой липнет к ним сам (если они чистые, без нагара), прощают превышение температуры, а в случае повреждения затачиваются напильником. При этом они постепенно “сгорают” — их нужно периодически зачищать напильником.

Композитные жала состоят из нескольких металлов — стальной стакан, медная сердцевина, напыления из хрома или никеля. Рабочая часть стальных жал покрывается специальными сплавами, которые позволяют припою липнуть к их поверхности. Стальные жала более долговечны, чем медные, но требуют более бережного отношения. При повреждении защитного сплава жало очень быстро “прогорает” — металл разрушается от флюсов и температуры. Поэтому таким жалом не стоит сильно тереть детали при пайке, его нельзя перегревать, обязательно очищать после использования агрессивных флюсов.

Жала бывают различных типов — выбирая запасные, смотрите, чтобы они подходили к вашему паяльнику.

Основные характеристики ручки — вылет жала (насколько оно торчит от места, где вы беретесь рукой), вес, форма, нагрев.

Чем меньше вылет жала, тем удобнее работать (лучше контроль рабочего конца). Легкой ручкой работать проще, чем тяжелой. В процессе работы ручка может нагреваться от жала и ее будет некомфортно держать. Удобство формы — индивидуально.

Блок управления паяльником может быть встроен в ручку, а может быть встроен в блок питания.

Во многих современных паяльниках есть регулировка температуры и регулировка мощности. В более дешевых используют регулировку мощности — можно выбрать, как сильно будет греться жало. В более дорогих моделях используется регулировка температуры — можно выбрать температуру рабочего конца жала, и блок управления будет удерживать ее — не важно, стоит ли паяльник в подставке или вы паяете им ХТ60.

Теперь попробуем ответить на вопрос

“Какой паяльник мне купить?”.

Приведу несколько популярных моделей.

Советский на ХХ ватт. (бесплатно — 3$).

Медное жало. Возможно, вам достался по наследству или вы видели его в ближайшем хозмаге. Свой первый дрон я собирал таким (на 25Вт). Долго греется. Или не пропаивает большие компоненты (25Вт) или пережигает мелкие (на мнооого ватт). Жало очень далеко от ручки — страдает эргономика. Короче, лучше заменить на инструмент получше.

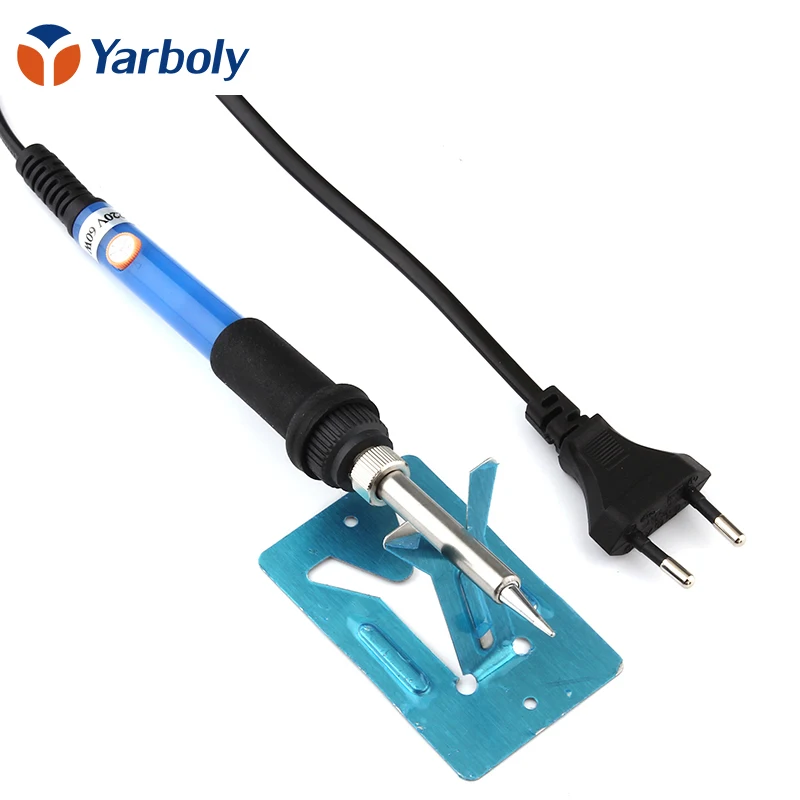

Китайский с регулировкой мощности на ручке за 10$-15$

см. www.banggood.com

Есть регулировка мощности (подешевле) или температуры (но китайцы всегда пишут что температуры, хоть это может быть и не так), сменные жала дешевы и доступны. Бывают с керамическими нагревателями, бывают с нихромовыми “с закосом” под керамический.

Такие паяльники будут чуть тяжелее, т.к. в ручке и блок питания и блок управления, а также жесткий провод к розетке может иногда мешать.

В целом, работать можно, Mied справляется именно таким, и не жалуется. Если нет бюджета, можно взять что-то похожее — такой паяльник будет паять.

Паяльник на жалах Т12 25$-50$

Есть комплекты для сборки (паяльник, для сборки которого нужен паяльник), есть готовые приборы. Т12 — достаточно удачная модель жала — керамический нагреватель и датчик температуры (термопара) встроены в рабочий конец — за счет этого мощность хорошо передается от нагревателя, достигается стабильность температуры. Из минусов — такие жала дороже обычных стальных болванок.

Наборы для сборки паяльников с жалом Т12 — блок управления, блок питания, ручка, жало. Иногда продаются в виде собранных блоков, иногда как россыпь электронных компонентов.

Хорошие паяльники, но смотрите отзывы на конкретные модели — качество китайских деталей не стабильно.

У меня такой паяльник, очень нравится но рекомендовать конкретно эту модель не буду — они сейчас продаются с другой ручкой, из которой очень далеко торчит жало.

Mini TS100 60$

См. www.banggood.com

Отличный портативный паяльник. Идеален для ремонта в поле, а многие паяют им и дома. Сменные жала со встроенным керамическим нагревателем, миниатюрная ручка, электронное управление. Работает от 12-24В — в поле можно использовать LiPo, дома блок питания (да хоть от ноутбука, переходник только сделать). Из минусов — за компактность расплачиваемся удобством — достаточно длинный вылет жала, нет гарды на ручке — пальцы могут соскользнуть на горячий металл.

Появился его брат — TS80.

Эргономика получше, но работает только от USB Type C.

Lukey, Saike, Alex и прочие паяльные станции китайских брендов

Цены от 70$ за станцию с паяльником и феном. Керамический нагреватель, сменные стальные жала, регулировка температуры. Обычно идут сразу с подставками для паяльника. Есть некоторые детские болезни — как плавающая температура. Перед выбором советуйтесь по поводу конкретной модели. Разные варианты таких станций стоят на столах у Lebeg (Alex http://shop.alex.by), Vestor (Saike https://www.banggood.com), Vint (Lukey https://www. chipdip.ru). Некоторые владельцы говорят, что менять жала не удобно — нужно ждать пока остынет, а потом откручивать гайку — но это не критично, смена жала достаточно редкая необходимость. Из явных минусов все отмечают, что станции занимают много места на столе.

Брендовае паяльные станции — Hakko, Ersa, Metcal

Цены от 200$. Профессиональное оборудование, с которого скопированы все китайские модели. Качество сборки, ПО, эргономики, материалов соответствует цене. Паяльником от Ersa (https://www.chipdip.ru/product/ersa-icon-pico) пользуется Bshep, ему нравится компактность и малый вес этой модели. А вот возможность сохранять настройки на SD-карту он считает бесполезной функцией.

Выбирайте паяльник из своего бюджета. Но все же отмечу, что за этим инструментом вы будете проводить достаточно много времени, и покупаете его вы надолго — так что стоит задуматься о более качественной вещи.
