Паяльник для микросхем своими руками: прямого нагрева, импульсный, индукционный и микро

Как сделать паяльник своими руками?

Статьи

Автор Светозар Тюменский На чтение 3 мин. Просмотров 2.2k. Опубликовано 10 марта Обновлено 19 ноября

Если требуется выполнять пайку электрических схем, паяльник является основным инструментом. Классический паяльник представляет собой нагреватель из нихромовой проволоки, тепло от которого подается на медное жало. Достоинством такой конструкции является ее простота. Некоторым недостатком или неудобством считается необходимость ожидания, пока жало паяльника нагреется до рабочей температуры. Этого недостатка лишен так называемый импульсный паяльник.

Его название достаточно условно, потому что импульсов в нем чаще всего нет. Его импульсность заключается в ускоренном (в течение 5 секунд) разогреве паяльного жала. В его качестве используется изогнутый в виде угловой скобы кусок медной проволоки диаметром 1-2мм.

Схема такого паяльника значительно сложнее, чем у классического. Для изготовления импульсного паяльника своими руками необходимо взять электронный трансформатор для подключения галогеновых ламп с выходным напряжением 12 вольт. Суть доработки заключается в том, чтобы удалить его вторичную обмотку и намотать 1-2 витка медного провода диаметром 1 мм. Полученный узел помещают в корпус в виде пистолета с курком – включателем паяльника. Вместо ствола этого импровизированного пистолета устанавливается диэлектрическая стойка к которой крепится паяльная скоба – жало.

По форме эта скоба напоминает пинцет, к концам которого через кнопочный (курковый) выключатель подводится напряжение со вторичной обмотки трансформатора.

Как дополнение к получившемуся импульсному паяльнику можно прикрепить мощный светодиодный светильник, который облегчит пайку в условиях недостаточного освещения. В качестве альтернативы указанному электронному трансформатору для подключения галогеновых ламп можно использовать схему управления лампой дневного света (балласт). Суть ее доработки такая же, как было выше описано.

При эксплуатации импульсного паяльника не следует передерживать включенным подогрев жала, чтобы избежать выхода из строя его электрической схемы. Дело в том, что для нее такой режим работы является достаточно экстремальным.

Содержание

1. Паяльник для микросхем своими руками
2. Собираем
3. Как сделать паяльник из зажигалки!
4. Как сделать крутой паяльник своими руками ?

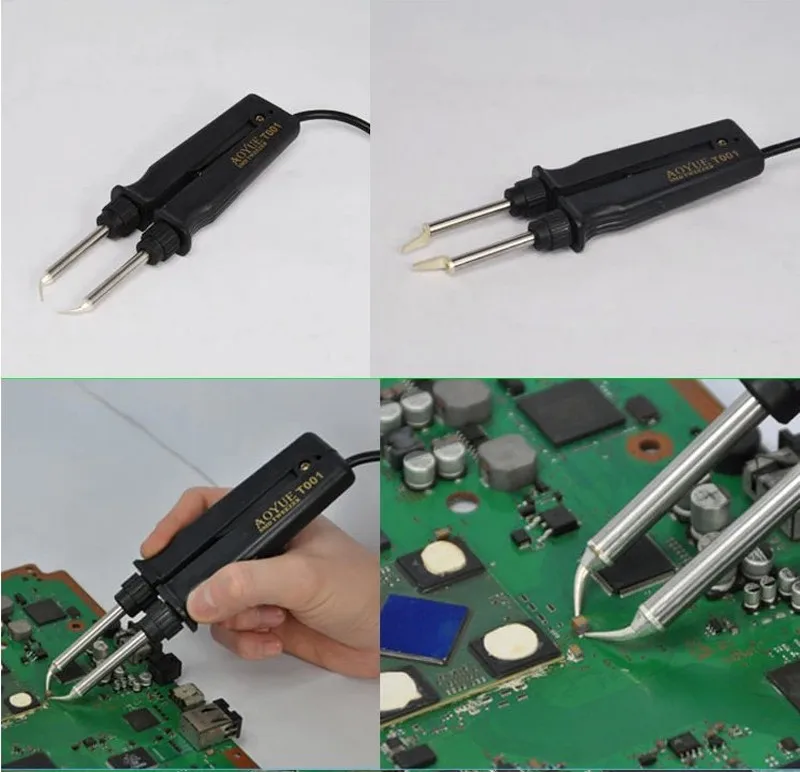

Паяльник для микросхем своими руками

Паяльник для микросхем отличается от паяльников других видов тем, что он не допускает перегрева электронного элемента в процессе его пайки. Кроме этого, в качестве важного требования к такому инструменту является наличие защитных средств, оберегающих чувствительные к статическому электричеству и токовым утечкам через изоляцию в паяльнике микросхемы от выхода из строя.

В качестве блока питания такого маленького паяльника можно использовать готовое устройство с регулируемым выходным напряжением 0-15 вольт и рабочим током до 1 ампера. Нагревательным элементом может служить резистор МЛТ номиналом около 8 Ом мощностью 0,5 Ватт. У такого резистора удаляется одна ножка и в месте ее крепления сверлится отверстие диаметром 1,1 мм. Таким образом, внутри резистора образуется место для вставки жала из куска медной проволоки диаметром 1мм. Напряжение на резистор подается через ножку, припаянную сбоку вместо удаленной ножки и нетронутую штатную ножку резистора. При вставке жала в полость резистора следует кусочком слюды защитить его торец от контакта с внутренней поверхностью чашки резистора. Полученный паяльник можно закрепить на торце корпуса пришедшей в негодность шариковой ручки с помощью кусочка двухстороннего текстолита, который является также монтажной планкой. Через нее напряжение от блока питания подается на резисторный нагреватель паяльника.

Мы искренне надеемся, что наша статья помогла вам ответить на вопрос как сделать паяльник своими руками.

Собираем

---

Как сделать паяльник из зажигалки!

---

Как сделать крутой паяльник своими руками ?

---

Оцените автора

Регулятор мощности для паяльника своими руками: принцип работы и разновидности

Паяльник с регулировкой температуры – электроинструмент, необходимый для пайки подверженных перегреву различных радиодеталей (транзисторов, резисторов, конденсаторов, микросхем, диодов). Используют его не только начинающие и опытные радиолюбители, домашние мастера, но и специалисты, занимающиеся ремонтом электронных устройств. Значительно возросшая в последнее популярность такого электроинструмента объясняется его многочисленными плюсами, возможностью сборки своими руками.

Паяльник с терморегулятором

Конструкция

Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:

• Корпус с печатной платой внутри – цилиндрическая полая ручка из плотного пластика
• Плата управления – расположенный внутри полой ручки контроллер;
• Регулятор – резистор с переменным сопротивлением, имеющим вращающуюся круглую ручку с указанием значений температуры;
• Светодиод – индикатор, сигнализирующий о том, что жало нагрелось до заданной температуры;
• Трубка-фиксатор с гайкой – штуцер со вставляемым внутрь его жалом и подвижной гайкой, при помощи которой он прикручивается к корпусу;
• Нагревательный элемент – трубка, на которую одевается жало;
• Несгораемое жало – предварительно залуженная насадка конической формы термостойким несгораемым покрытием.

Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.

Сборка паяльника

Каркас обмотки

Обычную катушку для намотки провода можно сделать из трансформаторного картона или даже от обычных коробок. Только лучше выбирать плотный материал.

Внутри каркаса должны поместиться все пластины железа, а между их полостями снаружи следует уложить витки провода. Все обмотки между собой изолируют лакотканью или бумагой. Первичная и вторичные обмотки отделяются гальванической развязкой.

Силовая обмотка

Ее потребуется выгнуть из медной шинки. Такую работу поможет выполнить металлический шаблон из куска металла по габаритам полости каркаса для железа. Работу выполняют в слесарных тисках аккуратными ударами молотка по заготовке.

На картинке показана последовательность выгиба, начатая с одного конца шинки. Несколько проще выполнять ее одновременно с середины обмотки.

Когда шинка выгнута, то ее витки изолируют между собой полоской бумаги, а затем размещают внутри картонного каркаса. Останется намотать остальные обмотки, обеспечив их изоляцию, и надеть железные пластины, создав их плотное прилегание с минимально возможными зазорами.

Далее припаивают провода, микрик и собирают корпус вместе с ручкой винтами с гайками.

Перед пробным включением необходимо прозвонить электрическую схему собранного трансформатора чтобы выявить ошибки, которые могут привести к короткому замыканию в первичной сети. Также убедитесь в работоспособности автоматического выключателя, защищающего вашу электропроводку.

Важно замерить сопротивление созданной изоляции относительно металлического корпуса паяльника мегаомметром, через которую могут возникать токи утечек при неправильной сборке. За ним надо периодически следить, а лучше — сразу в квартирном щитке установить УЗО или дифавтомат.

Принцип работы

Импульсный паяльник пистолет

Нагрев и поддержание заданной температуры жала такого регулируемого паяльника происходят следующим образом:

1. При подключении устройства к источнику питания ток поступает на регулятор;
2. Посредством изменения сопротивления регулятора устанавливается определённый уровень мощности нагревательного элемента, которому соответствует заранее вычисленная и установленная при испытаниях инструмента температура жала;
3. Поддержание строго определенной температуры жала происходит, благодаря расположенному внутри него термодатчика – небольшой термопары, предотвращающей перегревание жала.

Благодаря наличию управляющей нагревом платы, термодатчика, в процессе работы с таким инструментом исключены перегревание и перепаливание очень чувствительных к повышенным температурам радиодеталей. К тому же, в отличие от нерегулируемых аналогов, такие инструменты полностью защищены от пробоя фазы на жало.

Разновидности паяльников с регулировкой температуры

Паяльник 12 вольт

Все современные устройства, применяемые как отдельные электроинструменты, так и в составе паяльных станций, в зависимости от вида нагревательного элемента и способа нагрева жала, подразделяются на импульсные, устройства с нихромовым и керамическим нагревателем.

Импульсный паяльник

Импульсный пистолет для пайки

Такой паяльник представляет собой устройство, работающее от сети, при этом понижающее сетевое напряжение, но увеличивающее частоту тока. Работает такое устройство не все время, только во время нажатия кнопки на рукояти. Благодаря этому, оно экономичнее аналогов других видов, позволяет выполнять пайку очень мелких и деликатных радиодеталей.

С нихромовым нагревателем

Классический нихромовый нагревательный элемент такого устройства представляет собой металлическую трубку с намотанными на нее стеклотканью, слюдой и многочисленными витками тонкой нихромовой проволоки. При нагреве проволока, обладающая большим сопротивлением, разогревает трубку со вставленным в нее медным жалом.

С керамическим нагревателем

Паяльник с керамическим нагревателем

В таких устройствах жало одевают на трубчатый керамический нагревательный элемент, обладающий электропроводностью и большим сопротивлением. При прохождении тока эта керамическая трубка почти мгновенно разогревается, обеспечивая максимально быстрый нагрев установленного на ней жала.

Преимущества и недостатки

Паяльник с регулятором температуры имеет ряд плюсов и минусов.

К преимуществам такого инструмента относятся:

• Возможность регулировки температуры;
• Полное исключение риска перегрева и порчи чувствительных к высоким температурам радиодеталей;
• Быстрый нагрев;
• Доступная цена;
• Наличие в комплекте к устройству комплекта несгораемых жал – предварительно залуженных насадок, имеющих специальное необгарающее покрытие.

Из недостатков таких устройств можно выделить:

• Низкую ремонтопригодность;
• Высокую стоимость качественных полупрофессиональных и профессиональных моделей;
• Хрупкость нагревательного элемента из керамики.

Также недостатком дешевых моделей является поддельный керамический нагреватель, представляющий собой полую керамическую трубку, внутри которой расположен асбестовый стержень с намотанной тонкой нихромовой проволокой. Из-за маленькой толщины проволоки такие нагреватели очень быстро выходят из строя по причине термострикции – разрыва проволоки при ее остывании.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

• Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника.

  Рис. 1: плотно входит в отверстие
• Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
• Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
• Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
• На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник.

  Рис. 2: вкрутите в теплоприемник
• Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
• Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
• Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
• При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода

  Рис. 3: поместите шнур питания в рукоятку
• Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Самостоятельное изготовление регуляторов мощности для паяльников

Регулятор мощности для паяльника можно не только приобрети, но и достаточно легко собрать самостоятельно. Монтируют его в разрыв сетевого кабеля устройства в корпусах от небольших старых электроприборов. Для пайки схем применяют перфорированные текстолитовые платы с медным покрытием.

Ниже приведены схемы наиболее часто собираемых терморегуляторов на основе таких радиодеталей, как переменный резистор, симистор, тиристор.

Из резистора

Самый простой терморегулятор для паяльника на основе переменного резистора собирается по приведенной ниже схеме.

Схема терморегулятора на резисторе с переменным сопротивлением

Из тиристора

Плата терморегулятора на основе тиристора имеет следующую принципиальную схему.

Схема регулятора температуры на основе тиристора

Из симистора

Самый простой терморегулятор на таких полупроводниковых деталях, как симисторы, можно собрать по следующей схеме.

Схема терморегулятора на симисторах

Материалы, необходимые для сборки паяльника

Чтобы собрать самодельный паяльник потребуется разобрать несколько однотипных трансформаторов, которые раньше широко использовались в старых ламповых телевизорах, магнитофонах, радиоприемниках и другой подобной аппаратуре.

Их пластины из трансформаторного железа будут использованы для создания магнитопровода, а лакированные провода обмотки пойдут на намотку катушки первичной обмотки и лампы подсветки.

Для изготовления вторичной силовой обмотки потребуется медная шинка прямоугольного сечения. У меня оно составляет 3х8 мм. Можно чуть меньше, но сильно занижать не желательно— увеличивается электрическое сопротивление цепи. Более толстые шинки займут все свободное место, не позволят намотать первичную обмотку.

Если прямоугольной медной шинки найти не удается, то можно попробовать использовать круглый проводник соответствующего сечения.

Также для сборки потребуются:

• микровыключатель;
• электрическая вилка;
• шнур питания или провод;
• лампочка;
• рукоятка, которую можно использовать от пластмассовых игрушечных пистолетов;
• бумага или лакоткань для изоляции;
• кусок жести для корпуса.

Схемы регуляторов

Регулятор для паяльника может быть собран по двум схемам: диммерной и ступенчатой.

Диммерная

Диммерная схема включает в себя один регулятор (диммер), подключенный к разрыву сетевого кабеля устройства.

Ступенчатая

Собираемый своими руками регулятор мощности для паяльника по ступенчатой схеме подразумевает монтаж дополнительного контроллера в пластиковом корпусе.

Ступенчатый терморегулятор
