Как снять патрон с перфоратора бош: Как поменять патрон на перфораторе

Содержание

Снятие и замена головки (насадки) перфоратора

Как поменять головку на перфораторе Бош, Хитачи, Макита, Интерскол или любой иной марки – таким вопросом нередко задаются активные пользователи электроинструмента. Патрон, в который устанавливают оснастку – самый приближенный к точке выполнения работ узел. Хотя конструкция его корпуса выполнена максимально закрытой, пыль, влага, мелкие механические фракции все же проникают во внутренние полости. Это провоцирует износ рабочих поверхностей, что в итоге может привести к ухудшению функционала или к полному отказу в работе.

Для того чтобы определить – как снять патрон с перфоратора Makita, RYOBI, DeWALT и т.п., необходимо, прежде всего, выяснить его тип. Это же предопределяет ответ на вопрос – как разобрать головку перфоратора для диагностики, ремонта, замены или проведения периодического технического обслуживания. Встречаются три вида патронов – зубчато-венцовые (кулачковые), быстрозажимные БЗП (одно- либо двухмуфтовые), и SDS, наиболее распространенные – ими оснащено до 90% представленных на рынке перфораторов.


В зависимости от типа патрона может быть использовано его крепление при помощи расположенного по центру винта или же реализована система фиксации на шпинделе. Именно второй вариант встречается наиболее часто, поэтому алгоритм разборки можно продемонстрировать на примере SDS патрона Bosch – популярнейшей в РФ марки электроинструмента:

  • сдвигание пластиковой части и извлечение эластичного уплотнителя;
  • демонтаж фиксирующего кольца и находящейся под ним шайбы;
  • снятие еще одного, большего по диаметру стопорного кольца;
  • извлечение из механизма шарика, снятие шайбы и пружины – именно в такой последовательности.

Важно не только знать, как снять патрон или насадку с перфоратора, но и уметь безошибочно оценить состояние всех деталей, найти качественный аналог при необходимости замены, правильно подобрать смазку и выполнить сборку. Доверьте эти операции мастерам СЦ «Удачная техника сервис» – мы выполним их быстро, надежно и недорого!


Обзор компактного перфоратора Bosch GBH 220 Professional с патроном SDS-Plus | Перфораторы | Обзоры

В линейке профессиональных инструментов от компании Bosch прибавление – в 2021 году выпущена модель перфоратор GBH 220 компактного класса на замену модели GBH 2-20 D. Инструмент максимально легкий и достаточно мощный: при равном с предшественником весе он значительно эффективнее его по всем характеристикам.

Выполнить сложные ремонты в квартире, включающие демонтаж бетонных стен, используя только этот перфоратор у вас, конечно, не получиться, но работы, включающие сверление стен, демонтаж плитки или очистка стен от штукатурки этому инструменту вполне по силам.

Технические характеристики

  • Номинальная потребляемая мощность: 720 Вт;
  • Энергия удара: 2 Дж;
  • Вес: 2,3 кг;
  • Частота вращения шпинделя: 0-2000 об/мин;
  • Число ударов при ном. числе оборотов: 0 – 4.800 уд/мин;
  • габариты инструмента: 88×334×205 мм;
  • Зажим: SDS-Plus;
  • Уровень шума: 94 дБ;
  • Электродвигатель: щеточный;
  • Длина кабеля: 4 м.

Упаковка и комплектация

Инструмент поставляется в пластиковом кейсе с ручкой, закрывающемся на два зажима.

С лицевой стороны логотип компании, на боковой грани наклейка с указанием модели и краткими характеристиками. На другой грани гарантийный стикер с серийным номером.

Внутри кейс разделен перегородками, отдельные ячейки для перфоратора и его оснастки. В крышке зажимами закреплена брошюра с инструкцией пользователя.

В комплект входит съемная дополнительная ручка – она закреплена на инструменте, и ограничительь глубины сверления.

Кабель длиной 4 м, в резиновой оплетке, несъемный.

Внешний вид

Стандартная компоновка для ручного электроинструмента: крупный корпус с двигателем и ударным механизмом оснащенный пистолетной рукояткой. Выполнен корпус из прочного толстого пластика в комбинации черного и темно-синего цветов.

На рукоятке находится широкая кнопка пуска, её большой ход позволяет точно регулировать обороты двигателя. Выше кнопки переключатель реверса. Сбоку от неё находится кнопка фиксации для удобства продолжительной работы.

С тыльной стороны рукоятки прорезиненная накладка.

На левом боку крупный переключатель режимов. Всего три рабочих положения: сверление, сверление с ударом, долбление. Еще одно положение переключателя служит для поворота долбежной оснастки под нужным углом.

Со всех сторон корпуса имеются вентиляционные отверстия.

На правом боку находиться таблица с оперативными подсказками по максимальному диаметру используемых буров для различных материалов: кирпич, металл, дерево.

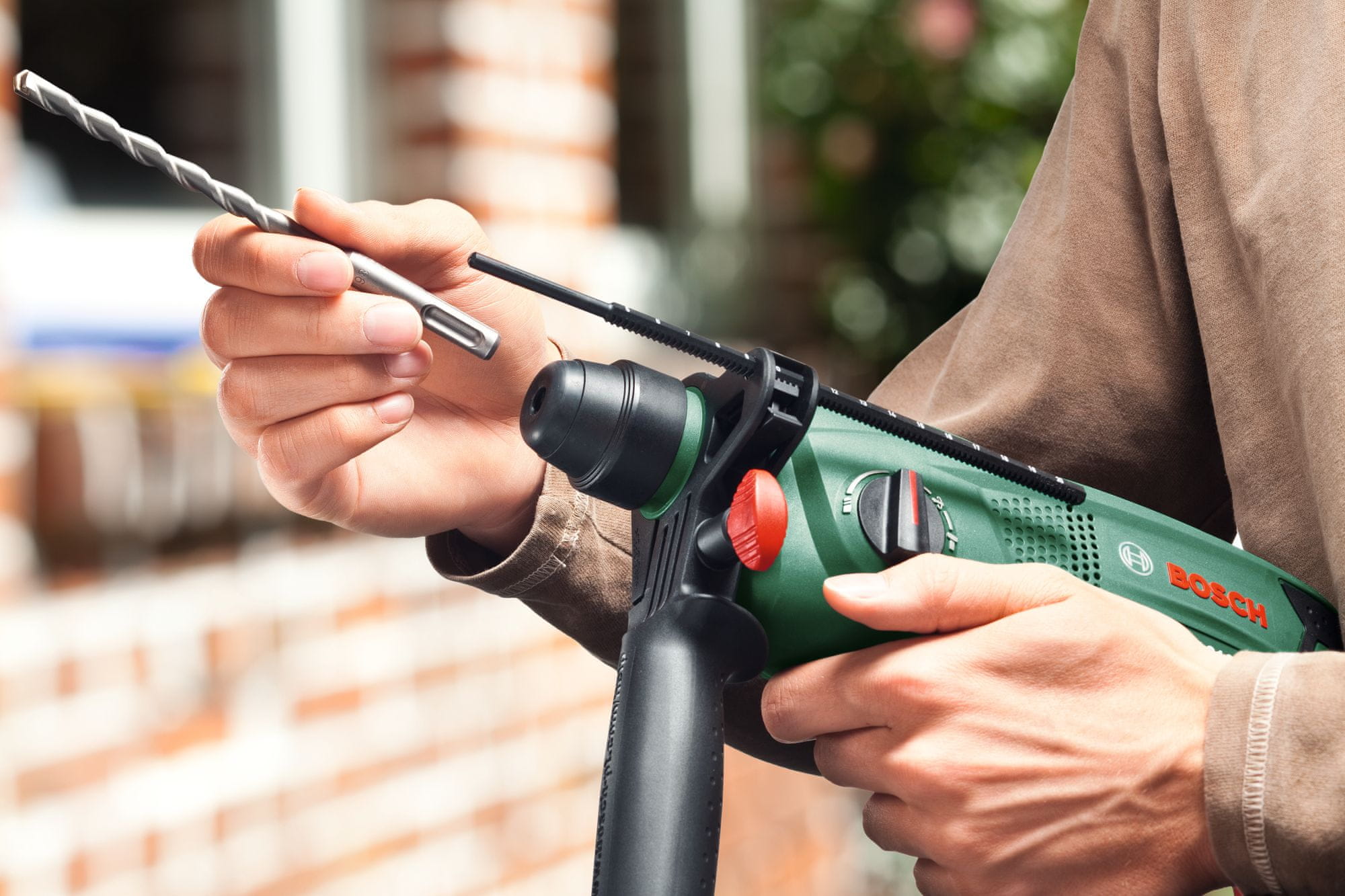

Патрон перфоратора под девятимиллиметровые хвостовики системы SDS-Plus (Steck, Dreh, Sitzt) – вставил, повернул, готово.

Входное отверстие патрона оснащается резиновой прокладкой, предотвращающей значительное попадание пыли в отверстие.

Вынуть биту из патрона также легко – сдвинул кольцо в основании патрона, и вынимай.

Дополнительная рукоятка съемная. Вращая рукоятку по оси, ослабляем зажим и можем как снять рукоятку, так и повернуть и зафиксировать под любым удобным углом.

На самой рукоятке имеется отверстие для ограничителя глубины сверления, фиксируется он за счет большой красной кнопки. На ограничитель нанесена шкала от 5 до 20 см.

Разборка

Конструкцией перфоратора предусмотрена быстрая смена щеток двигателя. Для этого с двух сторон над ручкой сделаны съемные крышки, под ними пружинами прижаты щетки – достаем и меняем.

Разобрав корпус получаем доступ к коллекторному электрическому двигателю.

В передней части видим 608 подшипник и пластиковую крыльчатку турбины для охлаждения мотора.

С тыльной стороны точно такой же подшипник установлен между половинок корпуса для щеток.

Сняв переключатель режимов – для этого его нужно развернуть красной кнопкой вниз, предварительно утопив её в глубину, мы можем снять кожух закрывающий редуктор и ударный механизм.

Механизм очень хорошо заполнен смазкой.

Самым важным и нагружаемым является качающий подшипник, от него в большей степени и зависит срок эксплуатации.

Патрон также легко разбирается, при наличии инструмента для снятия стопорного кольца.

Тестирование

Основная функция перфоратора – это сверление с ударом. Обычное сверление и режим долбления – это скорее дополнительные функции.

При небольшом диаметре бура в 6-10 мм, отверстия можно успешно просверлить как в кирпиче, так и в бетоне в безударном режиме. Но все же ударное сверление более производительно, поддерживается диаметр до 22 мм для сверления по бетону.

С долблением не все так успешно. С кирпичом, пенобетоном или газобетоном перфоратор справляется достаточно успешно любыми зубилами: лопатка, пика или штробник.

С железобетонной конструкцией в режиме долбления перфоратор справляется с трудом, 2-х джоулей уже недостаточно. Предварительно нужно рассверливать отверстия или делать пропилы и только потом выдалбливать отверстия или канавки.

pro-instrument.com

Замена патрона на перфораторе: процесс разборки и сборки

Конструкция перфораторного патрона — это основная часть данного электроинструмента, на которую нужно обращать внимание в первую очередь при его покупке.

При ремонте перфоратора чаще всего вам придется осуществлять замену патрона, нюансы этого процесса нужно изучить досконально.

Это решение позволяет определить, какими именно насадками можно будет воспользоваться в дальнейшем, а также насколько просто осуществляется замена патрона. Ведь экстренный ремонт является важным фактором при подборе электрической дрели.

Что представляет собой патрон перфоратора?

Впервые электрический перфоратор был изготовлен в 30-х годах прошлого столетия. Первая электродрель была выпущена со стороны компании Bosch, которая специализируется на производстве бытовой и промышленной техники. Крутящий момент, объединенный с циклическим долблением, ожидаемо понравился всем потребителям. С этого момента электроинструмент ни разу не исчез с витрин хозяйственных магазинов.

Схема устройства ударного механизма дрели.

Но после производства первого образца оборудования большинство потребителей столкнулось с некоторыми неприятностями. Основная проблема заключалась в патроне перфоратора. Это обусловливалось тем, что одновременное долбление и сверление сильно повреждало конструкцию гнезда для насадок.

Изготовители промышленного оборудования нашли легкое решение этой проблемы — они упростили конструкцию патрона, тем самым упрочнив его структуру.

На данный момент существует 2 различных вида патронов для перфоратора:

  • ключевой;
  • быстрозажимной.

Каждый из них, в свою очередь, подразделяется на несколько типов.

Ключевой вид патрона представляет собой насадку, зажимающуюся особым ключом, который фиксирует патрон изнутри при помощи обжимного стержня. Его еще называют зубчатым или кулачковым. Главным преимуществом этого вида патрона выступает повышенный уровень надежности при закреплении. Но зачастую замена патрона требует определенного времени, если сравнивать его с другими разновидностями насадок.

Быстрозажимной вид патрона закрепляется путем зажимания насадки легким усилием, это позволяет осуществить замену вручную. Этот механизм подразделяется на 2 типа: одно- и двухмуфтовый. Первый тип предполагает установку одной рукой, но он используется только в инструментах с автоблокировкой вала. Второй тип подразумевает удерживание тыльной муфты одной рукой и раскручивание фронтовой муфты другой.

Вернуться к оглавлению

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Схема устройства зажимного патрона.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt — установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза — закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

Вернуться к оглавлению

Разновидности SDS-патронов и их использование

Крепления патрона перфоратора типа SDS подразделяются на 5 разновидностей, отличающихся между собой различной шириной стержней для посадки. Кроме SDS-насадок, есть также насадки SDS-plus и SDS-max.

Сверла для перфоратора и их характеристики (таблица).

Менее распространены вариации SDS-top и SDS-quick. Наиболее популярной разновидностью можно считать SDS-plus, предназначающуюся для бурильных типов сверла с 10 мм шириной хвостовой части. Хвост размещается в 40 мм креплении, после которого уже идет функционирующая часть, ширина которой варьируется в диапазоне 4-26 мм.

Наибольшая величина зубила для оборудования с хвостовой частью типа SDS-plus равняется 1 м. Самые востребованные сверла имеют ширину в диапазоне 6-12 мм. Данная разновидность крепления встречается у перфораторов облегченного и среднего класса. Этот класс электрических дрелей является наиболее востребованным среди потребителей, его продажи достигают до 1 млн. экземпляров за год.

К облегченному классу относятся перфораторы, масса которых достигает до 3 кг. В среднем же классе представлено оборудование с массой от 3 до 5 кг. При этом вес дополнительных приспособлений, как сверла и насадки, не учитывается. Инструменты данного класса предназначены для ударного давления мощностью до 5 Дж.

Тяжеловесные виды оборудования, масса которых начинается от 5 кг, способны выдавать ударную мощность, достигающую 30 Дж. Разумеется, скорость работы такого оборудования превышает более низкие классы в несколько раз. При использовании таких перфораторов следует применять крепления типа SDS-max. Они отличаются шириной хвостовой части, которая равняется 18 мм. Кроме того, в них предусмотрена дополнительная выемка, которая позволяет увеличить ширину функционирующей части насадки до 60 мм.

Оборудование такого типа приобретается тогда, когда оно применяется в работе ежедневно. Стоит упомянуть, что массивные разновидности перфоратора имеют высокую стоимость, которая в дальнейшем легко окупается, поскольку такой тип устройства является наиболее качественным и долговечным. При покупке стоит подбирать продукцию проверенных производителей.

Вернуться к оглавлению

Как заменить патрон перфоратора?

Периодически необходимо осуществлять разборку инструмента, чтобы тщательно его прочистить во избежание несвоевременных поломок и неисправностей.

В некоторых случаях потребуется провести небольшой ремонт, для чего, в свою очередь, будет полезно знать, как заменить патрон перфоратора.

Этот процесс не требует профессиональных знаний и навыков, его может осуществить любой потребитель, имеющий базовые понятия в электротехнике. Это обусловлено тем, что патроны типа SDS имеют схожую конструкцию вне зависимости от компании-производителя.

Разборка и смазка перфоратора пистолетного типа.

К примеру, за основу можно взять процедуру разборки перфораторного патрона компании Bosch, поскольку она является ведущим в мире производителем подобного оборудования.

Процесс разборки и сборки патрона на перфораторе выглядит следующим образом:

  • необходимо сдвинуть пластмассовую часть;
  • резиновая обшивка аккуратно удаляется;
  • при помощи отвертки осторожно демонтируется ободок крепления;
  • крепящая шайба удаляется;
  • за крепящей шайбой расположен следующий ободок, демонтирующийся отверткой.

На очереди стоит SDS-устройство, состоящее из шайбы, шарикового механизма и пружинки. Прежде всего вынимается механизм, после чего можно удалить пружинку и шайбу.

После тщательной очистки, смазывания всех элементов или замены патрона на новый сборка осуществляется в таком же порядке.

Вернуться к оглавлению

Несколько рекомендаций по подбору насадок для перфоратора

Современные изготовители промышленного оборудования стараются охватить все большую аудиторию. В погоне за расширением потребительского круга они наладили производство специальных переходников, которые предназначены для установки насадки типа SDS-max на электроинструмент, поддерживающий насадку SDS-plus.

Чем выше у насадки степень закручивания спирали, тем быстрее пройдет процесс сверления.

Использование такого типа переходника является совершенно безопасным для оборудования, но категорически запрещается приобретать типы насадок, которые увеличивают заведомо меньшую ширину гнезда для насадки.

Электрооборудование облегченной или средней категории изначально не предполагает применения насадок, которые предназначаются для тяжеловесной аппаратуры. Использование таких переходников быстро разрушит составные части перфоратора, что повлечет за собой лишние денежные расходы.

Бурильные насадки для электрических перфораторов чаще всего распространяются в упакованном виде. Это обусловлено тем, что насадки такого типа тяжело поддаются ремонту, их гораздо проще заменить на новые.

Самые популярные бурильные насадки имеют внешнюю схожесть с насадками для высверливания отверстий. Но если хорошо присмотреться, можно разглядеть в них совершенно другие конструктивные особенности резьбы и спирали.

Стоит обращать внимание на степень закручивания спирали насадок. Чем выше этот показатель, тем проще происходит высверливание проема. К тому же в процессе сверления вывод излишков имеет повышенную производительность. При этом необходимо знать, что бурильные насадки таких разновидностей обладают меньшим запасом прочности. Высокопрочными насадками являются буры с наименьшей степенью закручивания спирали.

moiinstrumenty.ru

Зажимной патрон для перфоратора: устройство, замена, ремонт

Любой инструмент подвержен износу, и перфоратор в этом отношении не является исключением. Одна из распространенных поломок перфоратора – неисправность зажимного патрона. Насадки в нем могут плохо держаться, иногда их невозможно извлечь. Чаще всего это происходит при ненадлежащем уходе за инструментом. Хотя устройство патрона довольно сложное, его ремонт или замена вполне по силам домашнему мастеру.

Как устроен патрон перфоратора

Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:

Оба варианта обеспечивают быстросъемный режим замены насадок.

SDS-plus

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

SDS-max

SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Несмотря на удобство быстрозажимных патронов, первенство сохраняется за конструкцией SDS.

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник.

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Типичные неисправности зажимного узла

Чаще всего неисправными в патроне для перфоратора бывают следующие детали.

  1. Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
  2. Стопорное кольцо. Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
  3. Направляющий цилиндр. Износ внутренних канавок не позволяет надежно фиксировать буры.
  4. Пружина. Ее износ или разлом снижают амортизацию.
  5. Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.

Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.

Все необходимые детали продаются в специализированных магазинах.

Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.

tehnika.expert

Устройство патрона перфоратора – ремонтируем и заменяем + Видео

Устройство патрона перфоратора при выборе этого инструмента должно вас интересовать в первую очередь. От этого зависит, какими насадками вы сможете пользоваться в будущем, как легко сможете их менять и как быстро отремонтируете инструмент в случае необходимости.

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

  • Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.
  • Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch в очередной раз доказала – все гениальное просто! Ее инженеры представили на всеобщий суд концептуально новый механизм крепления, сегодня известный всем под аббревиатурой SDS. Расшифровывается она совершенно просто – «steck, dreh, sitzt», что в переводе с немецкого на русский обозначает «вставь, поверни, закреплено». Не удивительно, что на сегодняшний день практически 90 % перфораторов оборудованы именно этим типом патрона. Его еще также называют быстрозажимным, поэтому многие пользователи путают его с изделиями, которые зажимают насадки с помощью вращения муфт – в SDS патрон нужно лишь придерживать!

О конструкции и принципе действия SDS-системы вам расскажут сами буры, вернее, конструктивное строение их хвостовиков. На них вы обнаружите четыре паза, два из которых – открытые с торца, а два – закрытые. Роль открытых – быть направляющими для вставки насадок, а закрытые выемки фиксируют инструмент, для чего в патроне предусмотрены специальные шарики. Вставив сверло по направляющим, его нужно слегка провернуть, чтобы шарики попали в закрытые пазы, на этом процесс закрепления насадки закончен.

Для более легкого вхождения сверла внутрь крепежа рекомендуется его немного смазать.  Следует учесть, что при таком способе крепления у насадки возникает небольшое радиальное биение, которое проявляется на холостом ходу. Но на точность высверливания отверстия это не влияет. Однако такое свободное хождение насадки внутри крепежа отделяет патрон от ударного воздействия, которому подвержены сами буры или сверла.

SDS-патроны – типы и применение

В свою очередь SDS-крепежи делятся на пять разных типов, которые друг от друга отличаются разными диаметрами посадочных стержней. Помимо насадок SDS, существуют еще SDS-plus и SDS-max. Промежуточные варианты – SDS-top и SDS-quick. Самым распространенным типом является SDS-plus, который предназначен для буровых насадок с диаметром хвостовика 10 мм. Хвостовик входит в крепеж на 40 мм, после чего начинается рабочая зона, диаметр которой может быть от 4 мм до 26 мм.

Максимальная допустимая длина зубила для перфоратора с типом хвостовика SDS-plus – 1 м. Наиболее распространенные диаметры насадок представлены в рамках от 6 мм до 12 мм. Такой тип крепежа представлен на перфораторах легкой и средней категории, которые пользуются высоким спросом в быту и продаются ежегодно миллионами экземпляров. Для справки, в легкой категории находятся инструменты весом до 3 кг, тогда как в средней – от 3 кг до 5 кг, не считая веса насадок. Рассчитаны они на ударную нагрузку до 5 Дж. Профессиональные тяжелые перфораторы от 5 кг могут выдать силу удара до 30 Дж! Соответственно, и производительность профессиональных агрегатов в разы выше.

Удержать насадку в таком случае сможет только крепеж типа SDS-max. Отличается он большим диаметром хвостовика – 18 мм, а также наличием еще одного направляющего паза. Соответственно, и диаметр рабочей части насадки увеличивается до 60 мм. Такую строительную технику покупать следует только в том случае, если вы планируете использовать ее постоянно. Правда, приготовьтесь к тому, что стоимость агрегата существенно уменьшит объем вашего кошелька, однако такие затраты себя окупят – перфоратор отработает очень долго и качественно. Приобретать лучше проверенные бренды.

Разбираем и собираем патрон для перфоратора

Время от времени детали перфоратора следует осматривать и чистить – это позволяет избежать более существенных неполадок и упрощает работу. Иногда необходимо даже провести небольшой ремонт, например, заменить пружину. Все эти операции способен выполнить каждый человек, даже не сведущий особо в технике. В основном SDS-патроны по своей конструкции не очень отличаются даже у разных производителей.

Для примера рассмотрим процесс разборки патрона от перфоратора Bosch, ведь именно она в свое время изобрела такой способ крепления.

Для начала нужно отодвинуть пластиковую часть и снять резиновый уплотнитель. Фиксирующее кольцо аккуратно снимается отверткой, после чего снимается фиксирующая шайба. За шайбой «упрятано» второе кольцо, которое также снимается с помощью отвертки. Затем следует непосредственно механизм SDS, который состоит из шайбы, шарика и пружины. Сначала нужно вынуть шарик, затем шайбу и пружину. Вполне логично, что для сборки патрона все действия необходимо повторить в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Как снять и разобрать патрон перфоратора

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

Содержание статьи:

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

  • нужно постучать по головке винта для ослабления фиксации;
  • открутить с помощью отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

  • быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
  • ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

  • регулятора оборотов;
  • электронного реверса;
  • щеточного реверса;
  • системы быстрой замены;
  • иммобилайзера;
  • индикаторов;
  • антивибрационной системы;
  • фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

  • патроны для перфоратора bosch;
  • патроны для перфоратора makita;
  • патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

  1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
  2. С помощью отвертки аккуратно снять фиксирующее кольцо.
  3. Затем фиксирующая шайба.
  4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
  5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

  • ремонта;
  • замены отдельных деталей;
  • чистки;
  • смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

  • наворачивания патрона на дрель;
  • вставки винта в гнездо;
  • закручивания винта при помощи отвертки.

К выбору патрона, предназначенного для перфоратора, нужно подходить серьезно. Цена самая разнообразная, но не нужно тратить деньги впустую, приобретая тот патрон, который может для вашей дрели и не подойти. Идеальный вариант — взять инструмент с собой, если это рынок, либо запросить помощь консультанта при условии что интернет-магазин.

instrument-blog.ru

виды, устройство, как снять и разобрать

Выбирая патрон для перфоратора, покупатель должен разбираться в конструкции такого зажимного приспособления. Это позволит сразу решить вопросы о том, с каким инструментом в комплекте можно будет использовать перфоратор и какие виды обработки выполнять при помощи такого оборудования. Кроме того, владение сведениями об устройстве патрона перфоратора позволяет не только самостоятельно выполнять замену зажимного приспособления, но и осуществлять его несложный ремонт, если в этом возникает необходимость.

Конструкции перфораторных патронов были специально спроектированы с учетом тяжелых условий работы инструмента

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

В результате длительных разработок производители перфораторов и патронов пришли к следующему выводу: чем более простой является конструкция зажимного устройства, тем более надежным в эксплуатации оно является.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Зубчато-венцовые (ключевые)

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора

Быстрозажимные (БЗП)

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Распространенные типы SDS-хвостовиков

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Система SDS-quick используется в аккумуляторных перфораторах Bosch UNEO

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии. Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Итак, разборка классического СДС-патрона перфоратора выполняется в следующей последовательности. Шаг первый

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Шаг второй

Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 2

Шаг третий

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

Снятие патрона перфоратора. Фото 3

Шаг четвертый

После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Снятие патрона перфоратора. Фото 4

Все детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи и пыли, смазать, а затем собрать устройство в обратной последовательности.

Чтобы еще более подробно познакомиться с вопросом о том, как снять патрон с перфоратора или дрели, как правильно разобрать его, выполнить техническое обслуживание или мелкий ремонт, можно изучить не только теоретическую информацию, но и посмотреть соответствующее видео.

О насадках для перфораторов

Теоретически на патрон перфоратора категории SDS-max можно установить инструмент с хвостовиком для патронов SDS-plus и даже инструмент с еще меньшим диаметром посадочной части. Для решения этой задачи используется специальная насадка (адаптер), которую сегодня можно приобрести почти на любом строительном рынке. Между тем применять такие переходники для перфоратора категорически не рекомендуется, так как использование инструмента меньшего диаметра на перфораторах тяжелого класса быстро приведет его в негодность.

Как правило, инструмент для перфораторов продается сразу упаковками и не подлежит восстановлению после выхода из строя. При этом не следует путать его с обычными сверлами, которые отличаются от него формой заточки и строением спирали.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Как снять патрон с перфоратора видео?

Для чего бывают нужны знания, как разобрать патрон перфоратора? В том случае, если довольно дорогостоящий инструмент поломается, не проще ли его просто отнести в ремонтную мастерскую? Однако обращаться туда, как показывает практика, стремится далеко не каждый пользователь (то ли, порой, из-за нехватки времени, то ли из-за неимения достаточного количества дополнительных средств, ведь ремонт иногда может стоить довольно дорого и вылиться в цену, за которую можно купить половинку нового инструментария).

Поэтому, некоторые и предпочитают разборку осуществлять самостоятельно, своими руками. Ведь понятно, что если устройство вдруг перестает работать по ряду причин, то самым предсказуемым решением будет его разобрать и устранить проблему.

Как разобрать патрон перфоратора так, чтобы затем во вновь собранном виде инструмент продолжил свое функционирование после устранения найденной поломки? Но не обязательно это делать только в тех случаях, когда неприятность уже произошла. Еще знать, как вещь, такая как перфоратор, разбирается, нужно и для проведения профилактики и смазки. Так что, по любому, знания могут пригодиться практически каждому, у кого в хозяйстве находится подобный прибор.

Снимаем патрон

Сперва следует определить его конструкцию, а они, кстати, бывают разные. Кулачковый – различные буры вставляются и заменяются при помощи специального ключа. В цанговом – достаточно лишь провернуть деталь, а ключи для этих целей не потребуется. В быстрозажимном (одно- или двух- гильзовом) – другая конструкция. В общем, на различных устройствах сверла могут быть закреплены по-разному, и данный фактор тоже следует учесть.

Многие новички зачастую спрашивают: зачем надо такое количество видов?

Все дело в том, что сами инструменты бывают с большой или малой мощностью. И если устройство достаточно мощно, то необходимо всерьез задуматься о надежности креплений для сверл и насадок, иначе трагедии не избежать!

В некоторых случаях деталь снимается довольно легко, а в некоторых – придется повозиться. Изучаем крепления самого патрона. Деталь обычно удерживается в рабочем положении при помощи шпинделя или же – стержней винтовых (редко наблюдаем более цепкую фиксацию, в зависимости от фирмы-производителя, и тогда потребуются новые приложенные усилия).

Но в самом распространенном своем варианте патрон можно снять при помощи трех несложных инструментов: отверткой, ключом и небольшим молотком.

Устройство патрона перфоратора – что прячут производители?

Нужно молоточком постукивать по голове винта, слегка ослабив фиксирование. Затем – скрутить винт, действуя при помощи отвертки. Зажать патрон в тисках или ключе и прокрутить шпиндель.

Изучаем детали

Не станем рассматривать более редкие и старые модели. Сегодня многие современные перфораторы – достаточно универсальны и незаменимы в выполнении некоторых работ при ремонте и строительстве. Соответственно, для такого инструмента существует множество насадок и переходников в соответствии с поставленными задачами. А основой конструкции все же является патрон.

Кстати, профессионалы советуют держать под рукой сменный патрон на запас: при достаточных сильных нагрузках единственный может поломаться, а у вас не будет, чем его сменить. Специалисты отмечают, что для разного труда необходимо использовать различные по действию патроны: с ключом (для габаритных буров), быстрозажимный (для быстрой смены переходников и сверл во время исполнения работ).

Очень важно: если ранее сверло крепилось на подвижных кулачках, то сегодня прогресс уже давно ушел вперед – в SDS патроне, к примеру, бур удерживается при помощи направляющих клиньев и специальных стопорных шаров (обычно, по 2 или 3). Такой тип крепления выглядит и быстрым и, главное, очень надежным.

Значительно упрощается и замена насадок. Достаточно лишь вставить выбранную в гнездо, надавить до щелчка.

Как осуществить разборку своими руками

Наиболее распространенными в нынешнее время устройствами являются модели некоторых известных брендов. Мы расскажем, как выполнить разборку перфораторного патрона на примере Bosh.

  • Отодвигаем часть из пластика и снимаем уплотнитель из резины.
  • Используя отвертку, поддеваем кольцо для фиксации. Далее – аналогичную шайбу. Действовать нужно как можно аккуратней, без резких движений, при которых возможен срыв и отскок этих небольших деталей.
  • За шайбой находится еще одно кольцо. Его необходимо поворачивать и тоже снять, поддевая, к примеру, отверткой.
  • За пластиком будет зажим SDS, который состоит из пружинки, шара и шайбы. Вынимаем шар, после – поддеваем шайбу и вытаскиваем пружину.

Надо сказать, что патрон обычно разбирается с различными задачами, среди которых произведение ремонтов или замена вышедших из строя деталей, очищение, смазывание частей. А патроны от современных перфораторов других моделей (к примеру, Makita) разбираются приблизительно с той же последовательностью, что и Bosh. Иногда встречаются, правда, нюансы конструкций, но это бывает довольно редко.

Сборка патрона и его замена

После проведения запланированных работ по ремонту, восстановлению или профилактике, патрон требуется правильно собрать. Сделать это будет достаточно просто, следуя предыдущим инструкциям, выполненным в обратном порядке: начиная с последнего этапа и заканчивая первым.

Как уже было указано, при выборе запасного патрона помните, что не любой подходит на каждую основу. Это обстоятельство следует учитывать, подбирая деталь той же фирмы, что и все остальное, или хотя бы соблюдая основные параметры патрона.

При установке нового нужно выполнить несколько этапов: навернуть деталь на дрель до упора, вставить в гнездо фиксирующий винт, закрутить его отверткой до самого упора. После – проверяем, как закреплены детали, и можно приступать к выполнению ремонтных работ при помощи этого необходимого инструмента.

Итоги: В общем, как видите, ничего сложного, если знать, как разобрать патрон перфоратора или его заменить. Справиться с поставленными задачами может любой человек, который умеет с этим инструментом достаточно хорошо управляться. Следует не забывать и о том, что при частых сменах сверл или насадок вам лучше купить быстрозажимный патрон, а если применяете большого размера сверла – ключевой. А желательно будет, в идеале, иметь различные патроны, подходящие для вашего перфоратора (особенно, если инструмент используем часто). Именно в этих целях научиться снимать и разбирать патроны – насущно необходимая задача.

stroyvolga.ru

Перфоратор Ремонт кормовой стрелы своими силами. Самостоятельный ремонт перфоратора

Современный ремонтно-строительный комплекс сложно представить без такого важного устройства, как перфоратор. Принцип его работы основан на функциях обычных, расширенных взаимными возможностями. Специальный механизм преобразует вращательные движения вала в отвечающие за них барабаны. Если требуется ремонт перфоратора, то чаще всего этот узел оказывается из-за того, что он подвергается большим нагрузкам.

Особенности конструкции перфоратора

Ударную функцию в электрооборудовании обеспечивает специальный пневмомеханический узел. Однако есть модели перфораторов, у которых есть механическая или электрическая система. Следует отметить, что эти инструменты уступают по точности и характеристикам электрическим перфораторам от пневмоударного образования.

Конструкция перфораторов имеет свои особенности, одна из которых – использование особо прочных сверл вместо обычных.Благодаря особой форме бора, он способен выдерживать более значительные продольные нагрузки, чем сверла с ударным механизмом. У Burra нет острой режущей кромки на рабочем конце – она ​​заменяет твердосплавный наконечник. Между тем в конструкции бора предусмотрены спиральные продольные канавки, похожие на канавки обычных сверл. Однако они предназначены для удаления измельченного отработанного материала в процессе бурения. Что касается перфоратора, то он, помимо обратных и поступательных, совершает также вращательные движения вокруг своей продольной оси, которые также способствуют прямолинейности и центрам боранера в материале.

Патрон и хвостовик борейна сконструированы таким образом, что он не фиксируется жестко, но имеет некоторую свободу продольного перемещения. Это сделано для того, чтобы предотвратить потерю кинетической энергии удара на разгон картриджа, повысить производительность и снизить уровень вибрации перфоратора.

Сильное опыление – одна из основных причин поломки инструмента, а картридж, помимо сильной нагрузки, принимает на себя основную часть пыли.Чтобы ремонт картриджа перфоратора не превратился в хроническую проблему, его необходимо периодически очищать от пыли и грязи. Рекомендуется промыть бензином или после чистки выбросить все элементы картриджа.


Редуктор перфоратора

Коробка передач передает крутящий момент от двигателя на ударный механизм перфоратора. Представляет собой набор цилиндрических, конических и червячных передач. Скорость вращения патрона и количество ударов меняются с помощью электронного управления.Также есть модели, оснащенные двухступенчатой ​​коробкой передач.

Редуктор необходимо периодически смазывать, рекомендуется использовать соответствующие смазочные материалы. Их заполняют при сборке, обслуживании или ремонте редуктора перфоратора.


Основные причины поломок

Как уже было сказано, одна из основных причин поломки большинства пробитых сучков – это сильная пыль. Например, для охлаждения коллекторного двигателя создается вентилятор, который вместе с воздухом доставляет в двигатель пылевые частицы.В результате трения частиц о якорь и статор эти механизмы быстро изнашиваются.

Если инструмент не включается, одной из причин может быть повреждение обмотки, то ремонт перфоратора неизбежен – придется повернуть статор и якорь.

Также частые поломки связаны с механическими ступицами перфораторов. Большинство моделей оснащено механизмами переключения режимов работы (вращение, бой, вращение с боем). Если перестала работать хоть одна из этих функций, скорее всего виноват коммутатор.Чтобы исключить поломку, потребуется разобрать инструмент.


Стоит ли рисковать?

Большинство пользователей убеждены в нецелесообразности ремонта дешевых моделей перфораторов. Такой скептицизм объясняется несовершенством дизайна недорогих, как правило, китайских моделей. Но если сломалась какая-то незначительная деталь, это не значит, что нужно сразу бежать в магазин за новым инструментом. В настоящее время вы легко можете приобрести всевозможные запчасти для любых моделей перфораторов.
Еще одна причина нежелания производить ремонт перфоратора своими руками – боязнь не разобраться в сложном механизме. Конечно, у таких опасений есть основания. Ведь если пользователь не знает в совершенстве устройство перфоратора, ремонт самостоятельно не будет произведен. В этом случае, конечно, имеет смысл обратиться в специализированную мастерскую. Как бы то ни было, не спешите ставить крест на свой инструмент, так как любой ремонт обойдется дешевле нового перфоратора.

Порядок разборки

Если вы все же решили отремонтировать перфоратор своими силами, то разборку инструмента следует производить в следующем порядке:

  • Осторожно снимите рычаг переключателя.
  • Отсоедините резиновый колпачок.
  • Разберите картридж: снимите щетки, открутите винты и отсоедините корпус.
  • Орудие, очистить детали, заменить неисправные детали (щетки, подшипники, шестерни, якорь и др.), Смазать все трущиеся узлы (использование смазок типа SCL не рекомендуется).

Сборка инструмента производится в обратной последовательности.

Признаки неисправностей

Но как понять, что требуется ремонт перфоратора? Конечно, самый простой признак – это невозможность включить инструмент. Однако нельзя игнорировать любые другие, даже незначительные изменения в устройстве. Это, например, могут быть изменения звуков холостого хода или при работе, искры от мотора, дым, запах гари, рывки рабочих, резкие периодические остановки и т. Д. Симптомы.Все это указывает на проблемы, которые необходимо немедленно устранять, чтобы избежать глобальных поломок и дорогостоящего ремонта.

Каждый, кому хоть раз приходилось работать с перфоратором, знает, насколько тяжелые условия его эксплуатации. Именно поэтому ремонт перфоратора своими руками – такая популярная просьба в Интернете. И сегодня мы расскажем абсолютно все, что касается ремонта этого инструмента.

Что нужно знать о ремонте перфоратора?

Несомненно, владельцы столь дорогого оборудования хотят, чтобы их устройства были качественными, выполняли 100% свою работу.В первую очередь, вы избавите себя от серьезных поломок правильным использованием инструмента, о чем мы расскажем чуть позже. И, конечно же, своевременный ремонт устройства. При этом любая небольшая поломка уже должна быть поводом для беспокойства и подготовки к ремонту.

Итак, такими «маяками» могут быть:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Появление странных звуков при включении перфоратора;
  • Запах гари;
  • Перфоратор не бьет, хотя видимых причин для этого нет.

Если с вашей техникой случилось подобное, значит, пришло время ремонта. Как и любая подобная работа, она требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый первый ваш шаг в ремонте – это разбор инструмента на его составные части. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – что и зачем нравится!


Поэтапная разборка перфоратора – быстрый поиск неисправности

Представьте себе, что ваш инструмент внезапно перестал работать или вам срочно потребовалась замена какой-либо неисправной детали.Самый простой способ – раскаяться в сервисном центре, но на это нужно время, а значит, на какой-то период ваша работа даст сбой. Но если вы знаете, чем неисправен прибор, вам будет намного проще провести остаток работы. К тому же это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору прибора:

  1. Приступаем к работе, начиная с верхнего узла: сначала снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
  2. После снятия шара откручиваем винты, удерживающие корпус, снимаем накладку на ручке, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
  3. Снимите щеткодержатель.
  4. Следующий этап – разделение коробки передач и корпуса до образования зазора. Именно через него мы извлечем переключатель.
  5. После этого корпус перфоратора ставится вертикально, он фиксируется с помощью тисков, а все его детали аккуратно извлекаются из устройства.

Какой поломки вы не ожидали, почистите корпус – иногда грязь и пыль мешают нормально работать устройству.

Ремонт перфоратора самостоятельно пошагово

К ремонту такого устройства, как перфоратор, необходимо быть максимально подготовленным, что позволит минимизировать финансовые и трудовые затраты. Неплохо, если вы более-менее ориентированы на конструкцию перфоратора, знаете, из каких частей и узлов он состоит, что позволит быстро заменить сломанный элемент.Чаще всего ремонт перфоратора сводится к банальной замене «прилетевших» элементов, к которым относятся:

  • Анкер;
  • Кисти;
  • Шестерни;
  • Стартеры;
  • Подшипники;
  • Кабели для подключения к сети;
  • Переключатели.

Стоит отметить, что проще всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для ведения строительных работ В домашних условиях. Но поломки более серьезной техники намного сложнее, и справиться с ними могут только профессиональные мастера.В любом случае, какой классный инструмент вас интересует, найдите модель с пылесосом – это устройство позволит вам сэкономить время на уборку, а также сделает работу более безопасной, так как уменьшает количество пыли.

Еще одна проблема – при проверке обмоток, анкеров перемотки и стартера, которые тоже возникают от пыли. Ремонт – это тщательная очистка и замена тех деталей, которые ремонту не подлежат. Однако «профилактика» – более надежный метод. Для этого необходимо раз в две недели чистить прибор, пропитывать лаком или смазкой.Кстати, к выбору смазки нужно отнестись внимательно. Итак, есть несколько правил. Первым лучше приобрести раствор того же производителя ( Bosch, Makita, Enkore ). Как и сам перфоратор, в этом случае в его состав отлично впишется масло или лак. Если такого состава нет, вам отлично подходит масло для дизельного двигателя.

Вторая по популярности причина поломки – износ щеток, и неважно, сколько стоит ваш инструмент – даже самые дорогие модели подвержены этой проблеме.Заменить их очень просто: по описанной схеме разбираем перфоратор, находим изношенные щетки и на их место ставим новые. Остается только определить, какой из них лучше всего использовать: уголь, графит или угольно-графитовый. Таким образом, графит отличается долгим сроком службы, однако коллектор может пострадать из-за твердости материала. Угольные элементы отличаются малым сроком работы, но имеют качественный контакт с другими частями перфоратора. Оптимальным и недорогим считается приобретение третьей версии.

Проблемы с механическими элементами устройства. Каждая модель оснащена переключением режимов, и они часто выходят из строя, особенно в дешевых устройствах. Алгоритм работы такой же – разберем перфоратор, найдем сломанные детали, заменим. Главное, приобрести элементы, подходящие к данной модели. Подобная проблема часто «преследует» картриджи, которые подвергаются максимальной нагрузке. В первую очередь защитите их от пыли и грязи, промыв элементы солидолом.Но если картридж все-таки сломался, нам не останется ничего, кроме как его поменять.

Теперь вы знаете, как починить перфоратор, и видите, что большая часть поломки сводится к простой чистке или замене неисправных деталей. Но если вы разбираете инструмент, а видимых причин нет, лучше отнести устройство в сервисный центр – специалисты быстро найдут причину и устранят ее.

Правила работы или как уберечь устройство от поломки?

Профилактика – вот действенный метод, который позволит избежать множественных поломок в устройстве.В данном случае подразумевается правильное использование. Начать стоит с того, как правильно вставлять сверла: крепко беремся за патрон и вытаскиваем ось шпинделя. Когда отверстие будет расширено, можно установить сверло, уронив патрон. Собираясь работать в ударном режиме, обязательно смазывайте хвостовики с помощью смазки, выбирая ее производителем, но есть универсальное решение компании Litol. Также, что тоже заслужило множество положительных отзывов пользователей.

Чтобы не сломать сверло, запомните несколько правил работы с материалами.Например, нельзя использовать ударный режим, если необходимо работать с металлическими или деревянными изделиями.

Чтобы обезопасить себя и сэкономить при сверлении бетона, используйте муфту для защиты. А все из-за того, что в бетонных конструкциях может быть арматура – сверло просто застревает в ней. Если муфта отсутствует, используйте низкую скорость, и не держитесь за рукоять очень сильно – если вдруг инструмент застрял в арматуре, необходимо быстро освободить его из рук, иначе синяков и ушибов не избежать.

Важно использовать качественный инструмент: с такой работой приятнее, а недостатки у него возникают гораздо реже. Но ведь при возникновении поломок стоит знать, как их можно исправить самостоятельно.

Перфоратор – инструмент, который всегда пригодится в хозяйстве. Применяется для сверления и сверления отверстий, незаменим для владельцев жилья из железобетонных конструкций, поскольку дрель в таких условиях может оказаться бесполезной.

Конструкция перфоратора

Чтобы самостоятельно починить перфоратор в случае поломки, нужно знать его устройство.И хотя существует несколько видов перфораторов, разные модели могут отличаться набором функционала или мощности, но по конструкции и принципу работы схожи.

В состав перфоратора входят:

  • Электродвигатель.
  • Редуктор нижний. Он отвечает за увеличение крутящего момента рабочей оси и снижение скорости вращения.
  • Ударный механизм. Наличие этой части у перфоратора и отличается от дрели.
  • Картридж
  • . Выполняет роль крепления для форсунок.

Необходимо выбрать тип и марку перфоратора, выдавив, где и как часто будет применяться инструмент. В любом случае, лучше, чтобы она была качественной, тогда поломки можно избежать. Однако важно знать признаки, по которым можно определить, что электроприбор скоро выйдет из строя или уже вышел из строя. Это следующие знаки:

Разборка и ремонт картриджа

Одна из частых поломок, с которой сталкиваются владельцы перфораторов – это выход из строя патрона .Для того, чтобы его разобрать, понадобится этот инвентарь: отвертка, молоток, плоскогубцы и рожковый ключ.

Для начала нужно найти на торце резиновую муфту и снять ее и стопорное кольцо. После этого открывается доступ к рабочей муфте, которую необходимо сдвинуть и снять еще одно стопорное кольцо. Для соединения колец можно использовать плоскую брань. Следующим шагом будет извлечение пружины и фиксирующих шариков. Теперь вам нужно вынуть патрон, для этого вы можете использовать тиски и удерживать в них патрон, взять рожковый ключ и повернуть шпиндель на свое усмотрение.

В случае, если при работе с перфоратором вылетел патрон, это может означать, что корпус патрона в месте крепления пришел в негодность. Чтобы устранить эту проблему, достаточно заменить стопорное кольцо новым.

Бывают случаи, что во время использования из патрона вылетает бор . Затем нужно разобрать картридж и определить, что могло быть причиной. Следует обратить внимание на следующие детали: шарики, ограничительное кольцо и фиксирующую пружину. Если какой-то из них испортился, то нужно его заменить, тогда проблема будет решена.

Если при разборке картриджа выяснилось, что внутренний цилиндр пришел в негодность, то картридж следует заменить полностью, так как восстановлению он не подлежит. В этом случае вы можете получить от старого все детали, которые еще не были расширены, они могут пригодиться в будущем, если некоторые из этих компонентов будут расширены в новом картридже.

После ремонта важно первое время при работе не давать больших нагрузок, проверить работоспособность инструмента.

Если неисправность перфоратора не связана с картриджем А с его механической или электрической частью, потребуется полная разборка инструмента для определения причины поломки.

Для разборки вы можете ознакомиться с инструкциями или технической документацией. К конкретной модели, однако, следует знать, что стандартная механическая часть приходится на картридж, а электрическая следует за механической. Для начала необходимо будет с помощью сколера или отвертки открутить винты, на которых держится пластиковый корпус.Количество винтов зависит от модели. Провода, которые есть в наличии, аккуратно отсоединены. ВАЖНО Не забыть запомнить или записать последовательность соединения деталей, чтобы в дальнейшем не возникало проблем со сборкой. Обязательно ознакомьтесь с инструкцией, чтобы узнать, где какие детали расположены, и их правильные названия.

Ремонт наиболее частых неисправностей

Одна из частых неисправностей это искрящийся бульон . Часто это происходит из-за износа самой детали, поэтому для устранения этой проблемы их нужно заменить на новые.

Также может возникнуть необходимость снятия переключателя режимов работы, для этого необходимо установить его в положение «Удар» (чтобы стрелка указала на изображение молоточка) и повернуть дальше примерно на один сантиметр. Далее рычаг освобождается от гнезда и растягивается.

Если во время работы сильно нагревается корпус перфоратора, то возможно, во-первых, не соблюден режим работы, а во-вторых, причина может быть в неисправности электродвигателя.

Разборка электродвигателя

Если было определено, что поломка связана с электродвигателем , ее следует разобрать. Для этого следуйте инструкции, определите, где находится электродвигатель, и отсоедините его корпус от коробки передач. Потребуется открутить их крепление саморезами. Из направляющей втулки снимите ротор двигателя, после чего можно будет доделывать детали электродвигателя.

Вооружившись мультиметром, можно проверить обмотки медного проводника, и если межконтактное замыкание определится, придется заменить якорь на новый.Нелишним будет проверить, не повреждена ли изоляция, и при обнаружении такой проблемы устранить ее.

Замена подшипников и пусковых кнопок

Иногда возникают , нужно менять подшипники . Во время осмотра можно отметить, что при прокрутке вручную возможны странные трески или хрустящие звуки. Это означает, что подшипник необходимо заменить. Для этого можно использовать специальный резак, он состоит из винтовой части и части, приспособленной для захвата втулки подшипника.После демонтажа требуется установка нового подшипника, для этого обычно используют резиновый или деревянный молоток, легкими ударами которого нужно поставить подшипник на свое место. Важно не прилагать чрезмерных усилий, чтобы ось подшипника не сместилась относительно оси вала.

Может также потребоваться замена кнопки пуска, для этого сначала снимается крышка, которая представляет собой кожух для защиты внутренних частей перфоратора. После этого разъединяются контакты проводников, которые подключаются к кнопке, а сама кнопка вытаскивается из места посадки.Теперь осталось взять новую кнопку и произвести все вышеперечисленные действия в обратном порядке.

Как видите, ремонт перфоратора своими руками – задача, из которой любой, главное, сможет разобраться с устройством этого полезного в домашнем использовании инструмента и следования инструкции. А для снижения вероятности повреждения до минимума Требуются следующие правила:

  • Перед тем, как продолжить работу с инструментом, проверьте его на наличие сколов или трещин.В случае обнаружения делать ремонт.
  • Ознакомьтесь с инструкцией и техническим паспортом Изделия и соблюдайте все рекомендации по работе с ним.
  • Используйте высококачественные набухания, подходящие для определенного типа материалов.
  • Если объем работы большой, то необходимо делать перерывы во избежание перегрева.
  • По окончании работы с инструментом очистите его поверхность от грязи и пыли, также можно использовать пылесос для его продувания.
  • Соблюдать условия хранения. Перфоратор должен находиться в специальном месте, куда не проникает влага, так как это может повредить электрические детали.
  • Проводите полный анализ, очистку и смазку инструмента регулярно один или два раза в год.

Кстати отсутствие или недостаток смазки – довольно частая причина выхода из строя перфоратора. В инструкции к устройству должно быть указано, какие места и детали нужно смазывать, а какие нет.Важно знать, что для коробок передач следует использовать жидкую смазку, которую нужно заливать в специально предназначенное для этого отверстие, для остальных деталей можно использовать смазку более густой.

При соблюдении этих простых правил Инструмент прослужит долго, а риск неисправности будет сведен к минимуму . Но если какая-то неисправность все же появится, то, следуя приведенным выше рекомендациям, вы без труда устраните ее.

Перфоратор всегда работает в экстремальных условиях.Неудивительно, что со временем он выходит из конструкции как хлебных моделей, так и известных брендов. Если перфоратор стоит дорого, его так просто выбросить и не побьют, чтобы купить другой, да и не обязательно. Лучше попробуйте отремонтировать перфоратор своими руками, и наша статья вам в этом поможет.

Когда стоишь перед выбором и решаешь, что делать с перфоратором, кто не хочет работать, подумай: а сам ли ремонтируешь? Принять ремонт необходимо, если:

  • у вас уже есть опыт ремонта некоторых механизмов;
  • , если ваш перфоратор не подходит для самых дешевых моделей.В этом случае самостоятельно ремонтировать не только не стоит, но и обращаться к мастерам не стоит. Как говорится: «Овчарка не стоит фьюжн»;
  • если вы знаете нюансы устройства перфоратора, которые собираетесь ремонтировать, так как они очень непохожие друг на друга, у каждого свои технологические особенности.

Срок действия для всех рассмотрим конкретный пример Что мы будем делать.

Ремонт перфоратора Makita

Этот перфоратор известен своей надежностью, но все же имеет предел своей выносливости.

Разбираем наш инструмент и начинаем с патрона

Для выяснения причины поломки необходимо разобрать механизм:

  1. Снимите рычаг, с помощью которого осуществляется переключение. Здесь требуется особая осторожность, иначе ремонт может закончиться дальнейшим разрушением деталей.
  2. Если у вас Makita модель 2450, то картридж здесь не снимается, поэтому придется его разобрать:
  • берем плоскую отвертку и снимаем резиновую прокладку – преграду на пути попадания пыли внутрь перфоратора.Возможно, этот пункт менялся не раз;
  • в кольце остановки очереди;
  • Теперь крышка предотвращает дальнейшую разборку. Снимаем его и видим, что в стволе патрона есть запорный узел, состоящий из кольца, удерживающего шариковую головку для шара, конической пружины. Разбираем все по порядку, начиная с металлического кольца.

Какие сюрпризы вас ждут после разборки картриджа? Типичные проблемы:

  • прокладка изношена из резины и больше не мешает попаданию пыли внутрь перфоратора.Ремонт будет заключаться в очистке деталей от пыли и замене пыльника. Грязь проникнет внутрь, если крышка картриджа деформируется. На работу особо не повлияет, но детали скрепятся быстрее;
  • кольцо оставалось ослабленным или полностью изношено. Измени это;
  • мяч изношен. Выход простой – замена, но с условием, что диаметр не меньше микрона, иначе картридж снова вылезет и есть окончательно.Не забудьте на совесть смазать этот элемент и закрепить в отверстиях направляющей шайбы;
  • износ самого направляющего шара, т.е. шайб в местах их соприкосновения. При критическом износе, мы делаем замену;
  • Пружина
  • коническая – самая стойкая деталь, но при длительной работе И может деформироваться. Если это произошло – выполняем замену, обращая его меньшую вершину к редуктору;
  • Теперь вы можете собрать картридж, произвести сборку в обратном порядке и в заключение смазать конец бора.

Разбираем переключатель, контролирующий выбор режимов работы

Для выполнения данной операции потребуется отвертка 2 мм, имеющая Т-образную рабочую часть:

  • основная задача – вытащить защелку из ручки. Вставив отвертку в один из пазов сбоку ручки, осторожно зацепите сначала одно крыло защелки, а затем другое и вытащите его из ручки. В этом случае пружину можно окропить, и фиксатор выскочит из ручки.Держите так, чтобы этого не произошло;
  • теперь требуется снять ручку влево до совпадения выступов на ней и выемок на картере КПП. Отпускаем выключатель и демонтируем его;
  • замок вместе с пружиной вынуть;
  • снимите резиновый компрессор, расположенный на ручке переключателя;
  • очистить все детали и место их расположения.

Находим поломку

  • Первое, что, скорее всего, явилось причиной выхода из строя перфоратора – развитые пальцы переключателя, так как во время работы они постоянно контактируют с вращающимися предметами.Переключатель нужно менять, но если работу нельзя прервать для поиска нового переключателя, просто разверните изношенный предмет на 180 градусов. Мера этой временной и полной замены все же не избежать.
  • Сидячие места использования. Смена переключателя.
  • Уплотнительная круглая резиновая прокладка Образуется и из коробки передач вытекает смазка. Выход очевиден – делаем замену.
  • Нарушен процесс крепления приспособления, удерживающего его в картере КПП, что способствует самопроизвольному переключению режимов.Замок менять нельзя, если эта проблема вас не смущает, перфоратор все равно будет работать.
  • Поломка обоих крыльев фиксатора, что приводит к заселению переключателя с места его посадки в корпусе. Меняем ретейнер и работаем дальше.

Переключатель сбора:

  1. Ручка переключателя оснащена двумя металлическими пальцами. Их нужно смазать, а заодно и кольцо, прежде чем ставить на место.
  2. Далее в ручке помещаем:

3.В коробке передач помещаем переключатель, но только частично, иначе мы не сможем выполнить следующую операцию

4. Переключатель нужно будет повернуть против часовой стрелки, чтобы он стал таким, каким стоял, когда мы его демонтировали. Теперь он полностью встанет на свое место. Если вы чувствуете, что что-то не так, значит, вы слишком заблокировали защелку.

5. Осталось прокрутить переключатель часов, пока он занимает положение режима сверления, нажать на защелку, убедиться, что переключатель перемещается в обоих выбранных положениях, и ремонт перфоратора в этой части завершен.
По коробке передач.

Ремонтная шестерня

Если нет подозрений, что двигатель сгорел, задача упрощается тем, что всю коробку передач разбирать не будет:

  • из расположенного в перпендикулярном положении ствола вытяните корпус вместе с игольчатым подшипником. Неисправность может проявляться в том, что подшипник не вышел, а это свидетельствует о производстве посадочного места в корпусе. Тогда корпус лучше заменить;
  • замена детали необходима и при ослаблении подшипниковой посадки промежуточного вала;
  • Если замечено, что есть подтекание масла, то иногда, хотя и редко, необходимо изменить уплотнитель, местом которого является шейка матки.Чаще всего причина не в самом уплотнении, а в избытке смазки;
  • если у вас настоящий макита, а не его подделка – место посадки Для выключателя он выпускается крайне редко, а если вам подсунули подделку, то корпус придется по этой причине часто менять.

Причина найдена и устранена, сейчас собираем, пока:

  • Смазать детали, но умеренно;
  • из корпуса, удалите металлические частицы;
  • убедитесь, что все правильно сложено;
  • установите корпус на место.

Вот мастер разбирает перфоратор Makita за 5 минут:

Ремонт перфоратора Bosch

Bosch относится к перфораторам с большим сроком службы, но иногда требуется ремонт даже самых известных марок.

Итак, какие неисправности могут быть у данного перфоратора:

  • , чтобы зря не разбирать инструмент, вызовите первый шнур, его повреждение может вызвать остановку;
  • , если шнур в порядке, проверьте якорь и статор.Для этого откручиваем крышку сзади и сначала просто осматриваем, а потом проверяем;
  • Осматривая верхний узел, выполнить работу в такой последовательности: резинка наконечника, стопорная шайба, головка, пружина, шарик;
  • демонтировать корпус и выключатель;
  • Achilles Fifth Bosch – компрессорное кольцо и машина, толкающая Бура. Чаще всего виноваты вы сами, когда думаете, что чем сильнее надавите, тем лучше будет работать инструмент. А все как раз наоборот. Вы толкаете больше и уменьшаете ход, удары и в результате линкор приходит в негодность;
  • , если не смазывать периодически хвостовик боры, то уплотнительные кольца и тесто будут чаще выходить из строя.

Технология в целом отличается от перфораторов, используемых при ремонте других марок.

Тонкости ремонта перфоратора видео передам лучше любого описания:

Самодельный мастер, умеющий пользоваться перфоратором – хорошо справится с его ремонтом. Речь пойдет о восстановлении работоспособности перфоратора.

В разобранном виде

Перфораторы прочно заняли место в арсенале рабочего инструмента домашних мастеров.Как и любой другой электроинструмент – может выйти из строя. Необязательно сразу бежать в мастерскую, ремонт перфоратора можно провести своими руками. . Особенно его механическая часть.

Разберем принцип работы и устройство перфоратора

Инструменты

могут отличаться силовым функционалом, но принцип действия и концепция конструкции у них едины. Конечно, речь идет об электромеханических версиях. Пневмоперфораторы есть в большом количестве специализированных сервисных центров.

Итак, у нас в руках стандартный бытовой или профессиональный электрический перфоратор. Основные элементы устройства:

Механизм перфоратора в разрезе

  • Электромотор. Может располагаться вдоль шпинделя картриджа или перпендикулярно – разница несущественная.
  • Понижающая коробка передач. Обеспечивает снижение скорости вращения и одновременно увеличивает крутящий момент рабочей оси.
  • Ударный механизм.Именно это устройство отличает перфоратор от обычного электрокоруба.
  • Картридж
  • . Воспринимает нагрузку на рабочее сопло и передает крутящий момент и ударный момент в рабочую зону. Служит фиксатором для форсунок. Самый распространенный стандарт – SDS.

Принципиальное отличие конструкции касается только ударного механизма. В большинстве современных устройств используется электропневматический способ передачи энергии удара. Поршень совершает возвратно-поступательные движения и с подушкой безопасности передает энергию Тарану, который в свою очередь наносит быстрые удары, имея механическое соединение с патроном.

Достоинством конструкции является большая энергия удара и отсутствие механической связи между трансмиссией и поршнем.

Сжатый воздух действует как гаситель, уменьшая вибрацию инструмента.

Данный способ работы позволяет автоматически отключать ударный механизм на холостом ходу. Перфорация происходит только при давлении наконечника на операционную зону. Когда вы прикладываете усилие к сверлению, перепускной клапан закрывается, цилиндр становится герметичным, и сжатый воздух перемещает механизм тамаля.Это экономит ресурс основных ступиц перфоратора.

Передача колебаний в электропневматическом ударном механизме реализована двумя способами:

Принцип работы инструмента

  1. Кривошипно-шатунный механизм. Вал редуктора представляет собой кривошип, который дает возвратно-поступательное движение поршню. Такая конструкция обеспечивает передачу энергии удара большой мощности и используется в средних и тяжелых перфораторах. Недостаток – большие размеры.Главное преимущество – высокая надежность и снижение вибрации корпуса.
  2. Подшипник качения. Возвратно-поступательные движения передаются по внешнему тросу клеевого подшипника. Эта конструкция компактна и используется в перфораторах. светлый тип. Главный недостаток – быстрый износ качающейся опоры.

Как выбрать пуансон: 6 важных особенностей |

Незаменимый элемент практически любого ремонта – качественный перфоратор. Каменный век закончился, и сейчас изобретено множество приспособлений для легкой и качественной работы.Перфоратор – это инструмент, без которого не обойдется ни строитель, ни ремонтник. Но как его выбрать и на что опираться при выборе? Какие качества следует учитывать в первую очередь, а какие можно опустить? Принцип работы инструмента и особенности конструкции обсуждаются далее в этой статье.

Рекомендации: как выбрать перфоратор для дома

Перфоратор – это инструмент, который используется для сверления стен. Совместить перфоратор и ударную дрель невозможно – другой принцип работы.Перфоратором просверливается твердый материал: бетон или камень. Перфораторы на порядок превосходят обычную дрель по классу и техническим характеристикам. Например, дрель сверлит, а перфоратор бьет. Даже по характеристикам основной функции эти две вещи разные и не путают их.

Учитывайте при выборе перфоратора нужные вам режимы. Просто пробойник, пробойник и сверление, пробойник-сверление-долбление.

Вес перфоратора играет важную роль при выборе инструмента.Тяжелые перфораторы могут весить более 10 кг. Учитывая все основные характеристики, можно выбрать хороший инструмент для строительства. Перфоратор, для работы дома, вещь необходимая. Но выбирая его для личного пользования, необходимо учитывать множество качеств: из чего сделаны стены дома, серьезность инструмента или работы, любовь к соседям.

Перед тем, как выбрать перфоратор для дома, следует ознакомиться с советами и рекомендациями специалистов

Чтобы ориентироваться во всем разнообразии перфораторов, вам нужно начать с классного инструмента.Перфораторы обычного класса не превышают 4 кг по весу. Выбор такого перфоратора обусловлен бытовыми потребностями. Его покупают для работы по дому и пробивания дыр и дырок. Дыроколы высшего, среднего класса весят более 5 кг. Они лучше проникают через стены и даже решетку. Испытания показывают, что с их помощью можно убрать неровности стен из бетона.

А инструменты высшего класса – настоящие тяжеловесы. Весит более 8 кг. Принцип работы такого перфоратора – пробить дыру в любой стене и поверхности любой плотности и твердости.Он предназначен для профессионального использования. Для работы в домашних условиях подойдет низкосортный инструмент, но обладающий рядом качеств. Определенная мощность и сила удара.

Какие характеристики перфоратор для дома:

  • Мощность перфоратора не должна превышать 800 Вт;
  • Ударная сила в пределах 1-2 Дж;
  • Три режима работы – вращение, вращение и удар, удары без вращения;
  • Регулятор, от которого зависит частота вращения;
  • Защитная гильза для сверла;
  • Система крепления SDS-Plus.

Обладая схожими характеристиками, перфоратор легко справится со всеми бытовыми задачами. Для домашнего использования можно купить недорогие, но качественные инструменты.

Тесты: какой перфоратор лучше

Для ремонта квартиры лучше выбирать две фирмы, имеющие высокий рейтинг и положительные отзывы. Эти бренды называются Bosch и Makita. Товар любой из этих фирм, представленный на прилавке, отличается от профессионального только цветом. Эта разница позволяет легко найти подходящий счетчик с помощью подходящего инструмента.Перфораторы Makita делают в Японии. Они отлично подходят для несложного ремонта дома, в офисе. Просверлить отверстия, повесить полки для этого трудоголика не проблема.

Кроме того, вы можете ознакомиться с популярными марками перфораторов

Характеристики перфоратора Makita:

  • Имеет мощность до 700 Вт;
  • Ударная сила в 3 Дж;
  • Оборотов 4500 в минуту.

Очень легкий и недорогой, имеет массу преимуществ.Мощный, надежный и не занимает много места.

Перфораторы

Bosch испытали время. Они сделаны по суперсовременным схемам и технологиям.

Говорят, что работают вечно. Точное количество оборотов сверла поможет точно просверлить на нужную глубину. Если перфоратор синего цвета, то они могут работать настоящим перфоратором. Говорят, что как только берут в руки, возникает желание просверлить все стены в доме и сломать то, что упадет под камень.Он мощный, неубиваемый, надежный и очень инновационный. Такой перфоратор нужен любому человеку, который правильно ремонтирует дом.

Принцип работы перфоратора

При работе с перфоратором необходимо понимать принципы его работы. Расположение двигателя: мотор вертикальный или горизонтальный. Сколько весит и как им пользоваться, сколько режимов. Все эти качества необходимо учитывать при работе с перфоратором. Неопытный пользователь может не знать всей механики работы каждого винтика в нем, но понимать, какие режимы необходимы для того или иного вида работы.

Есть несколько режимов работы перфоратора, которые лучше прочитать перед началом работы

Режимы работы и их особенности:

  1. Режим сверления. Обычно этот режим нужно выбирать для облегчения работы. В работе не нужно сильно давить на изделие. Вы можете повредить картридж, если повернуть его против часовой стрелки. Удар тоже будет неуместным, его нужно заблокировать специальной кнопкой. Перед работой нужно проверить режим и коробку передач, бывают случаи, когда нужно просто просверлить отверстие, а режим неправильный.Потом поверхность портится.
  2. Режим сверления и удара. Обычно обозначается перфоратором и дрелью. Чтобы работа была безопасной, нужно следить за искажением буров. Это связано с армированием в бетоне.
  3. Ударный режим. Когда хотите закончить, штробить и издать как можно больше шума – используйте ударный режим. В перфораторе нужно зажать крепко и поставить режим на перфоратор. Чтобы он перестал аккуратно сверлить стены и провел работы по сносу, необходимо на него надавить.

Итак, есть три режима и три вида работы. Все зависит от величины давления и расположения тумблера. Безопасность требует внимательного изучения каждого режима и выбора лучшего для самостоятельной работы. Ведь можно аккуратно просверлить отверстие, а при этом использовать пробойник и сверление.

Ударная дрель

или перфоратор: что выбрать

При необходимости проделать отверстия в поверхности используйте перфоратор или дрель, работающую на удар. Вращение основного элемента в этих изделиях основано на ударе по горизонтальной оси.Многие не различают эти инструменты, не замечая разницы. Запутавшись и не разбираясь в особенностях, вы можете купить совершенно ненужный инструмент, потратив на него большие деньги.

Не менее популярным сегодня является дрель

.

Отличие перфоратора от ударной дрели:

  1. Механизм удара. Основное отличие – тип удара. Перфораторы основаны на очень сложных узлах – электромеханических или электропневматических.Вращение мотора формирует движение поршня. Энергия поршня передается на дрель и дрель. Сверло попроще. Две трещотки, каждая из которых соединена со своим элементом – корпусом дрели или роторным патроном. Как только они соприкасаются друг с другом, начинается шок. Патрон, а затем и дрель совершают возвратно-поступательное движение и работает ударный режим.
  2. Функциональные отличия. У перфораторов три режима работы, у сверла – два.Перфоратор просверливается, растачивается и скалывается. Дрель менее функциональна.
  3. Производительность. Конечно, каждой розетке нужна розетка. Перфоратор по производительности превосходит дрель. Особенно это заметно при сверлении камня. Энергия, затрачиваемая перфоратором, зависит от силы, приложенной к нему при нажатии. Сверло незначительное. Маленькое или большое давление, это совершенно не важно – амплитуда сверла при движении по оси очень мала.Перфорирующая масса также влияет на производительность и превышает массу сверла.
  4. Крепление инструментов. Для перфоратора всех режимов великое множество. Про дрель так ничего не скажешь: дрель с наплавкой и только. Перфоратор имеет дрели и другие аксессуары в специальных патронах. Система SDS-max позволяет быстро менять инструмент. Они фиксируются с помощью специальных углублений. У дрели перед дрелью есть много преимуществ из-за большей способности работать с различными инструментами.
  5. Простота работы. И в этот момент перфоратор оставит сверло далеко позади. Казалось бы, такое большое использование режимов и множество различных дополнений. Что может быть проще дрели и ее обычной дрели. Но все зависит от щелчка. С перфоратором можно работать и практически не нажимать на него. Сверло требует более мощного воздействия.

Все эти характеристики побуждают покупателя приобрести перфоратор. Даже срок службы у него выше, чем у дрели.Храпперы быстро изнашиваются и приходят в негодность. Пневматический перфоратор обеспечивает его надежную и долгую работу. Цена – единственный плюс на дрель. Скупой платит дважды. Не покупайте дешевый инструмент, а вовремя заменяйте его на более дорогой и надежный. Проще взять качественный и веками не менять.

Перфоратор для дома: как пользоваться и ухаживать за ним

При выборе инструмента необходимо ознакомиться с его техническими характеристиками, учитывая все пожелания производителя.Правильная эксплуатация и уход продлит работу перфоратора. Даже советский и старый перфоратор прослужит еще много лет, если за ним ухаживать.

Чтобы перфоратор не сломался, за ним нужно правильно ухаживать

Правила, которые необходимо соблюдать при работе с перфоратором:

  • Своевременная и качественная смазка;
  • Комплектующие к перфоратору должны быть оригинальными, расположение этих аксессуаров указано в инструкции по эксплуатации;
  • Средний срок службы перфоратора можно увеличить, если проводить регулярное техническое обслуживание;
  • Инструмент нельзя нагревать и перегружать;
  • При сверлении большого отверстия выполняется несколько подходов;
  • При долблении необходимо перед работой прокрутить заготовку на холостой ход для охлаждения и полной смазки.

Критерии: как выбрать дырокол (видео)

Тщательно следить за работой и состоянием перфоратора – основная задача мастера по ремонту. Этот инструмент незаменим при любых работах со стенами и отверстиями. С его помощью можно даже досадить соседям. Качественный сервис сэкономит не только нервы, но и деньги.

Перфоратор

Назначение. Перфораторы, их характеристики и сравнение разных моделей

  • Назначение и функции
  • Технические характеристики перфораторов
  • Классификация
  • Картриджи
  • Как работает перфоратор
  • Обслуживание перфоратора

Для профессиональных строителей и любителей строить и ремонтировать своими руками перфоратор – незаменимый инструмент, позволяющий быстро и качественно выполнять многие работы с камнем, бетоном или кирпичом.

Назначение и функции

Название инструмента произошло от латинского слова «Perforo», что означает «штамповка». Принцип работы перфоратора заключается в применении сильных и быстрых ударов по вращающемуся или неподвижному соплу. Инструмент предназначен в основном для сверления отверстий в бетонных, железобетонных и кирпичных конструкциях во время строительных или ремонтных работ. Кроме того, некоторые модели перфораторов можно использовать как обычное сверло для сверления металла, дерева и пластика или небольшой отбойный молоток для штробления каменных поверхностей, резки ниш, каменной керамической плитки и т. Д.

Функционально перфораторы бывают одно-, двух- и трехстворчатые. У одномодовых инструментов единственное действие – вращение с ударом. Двойной режим может иметь две комбинации действий: вращение без удара и вращение с ударом или сотрясение без вращения (затупление) и вращение с ударом. Трехрежимный перфоратор имеет все возможные виды действия – вращение без удара, вращение с ударом и затупление.


Переключатель РЕЖИМОВ ПЕРФОРАТОР (BOSCH). Между «Сверление с ударами» и «Удар без сверления» – положение для изменения положения долота (Vario-Lock).

Технические характеристики перфораторов

К основным техническим характеристикам перфораторов относятся следующие параметры: мощность двигателя, энергия одиночного удара, диаметр сверления, скорость патрона, частота ударов, масса.

Мощность двигателя Электропневматические перфораторы мощностью от 250 до 1500 Вт. Наиболее популярны молотки мощностью 500-800 Вт. Они широко используются в быту как универсальный инструмент для сверления и затупления.

Energy strike Это важнейшая характеристика перфораторов.Если говорить об электропневматических типах инструментов, то она равна той энергии, которой обладает таран (см. Рисунок ниже), поражающий юркость. Его значение можно определить по известной формуле MV 2/2, где M – масса тарана; V – его скорость в момент контакта с убежищем. Энергия удара расходуется на разрушение материала и нагрев деталей ударного механизма. Часть ее возвращается к Тарану, сообщая о последнем движении отскока от Бойхеда. Электропневматические перфораторы имеют энергию удара от 1.От 5 до 20 Дж, модели с легкими батареями могут иметь менее 1 Дж.


Устройство ударного механизма барабана: 1 – пьяный подшипник, 2 – поршень, 3 – таран, 4 – барабанчик (бутыль), 5 – шестерня двигателя.

Диаметр “сверлильный” – Характеристика не менее важна, чем сила удара. В конце концов, важно не то, что у перфоратора есть, а какой диаметр отверстия и с какой скоростью можно из него получить. Диаметр «бурения» конкретной модели перфоратора имеет разные значения – в зависимости от обрабатываемого материала и типа используемого сопла.

Обычно в технических характеристиках перфораторов указывается диаметр «просверливания» по бетону и стали, иногда по дереву. Диаметр «сверления» в бетоне обычно в 1,7-2 раза больше диаметра сверления в металле. Это зависит от типа используемой насадки – сплошное сверло или полая коронка. Диаметр отверстия, полученного коронками, примерно в три раза больше размера отверстия полученного костра.

Если взять весь спектр существующих моделей перфораторов, то с их помощью в бетонных стенах можно просверливать отверстия диаметром от 4 до 150-160 мм.Для короны указано последнее значение. Для наиболее популярных перфораторов мощностью 600-800 Вт диаметр «сверления» в стали обычно составляет 13 мм, в бетоне – 22-26 мм для боракси и 60-65 мм для коронки.

Скорость вращения патрона Все перфораторы относительно небольшие, только у легких моделей она превышает 1000 об / мин, снижается до нескольких сотен на средних и достигает 100-300 у тяжелых. Диапазон регулирования скорости у многих моделей неограничен – от нуля до максимальных значений.

Количество ударов в минуту также зависит от класса перфоратора. В легких моделях она может достигать 4000-5000 уд / мин при номинальном числе оборотов, в тяжелых – 1000-2000 ° С / мин.

Вес Перфораторы зависит от их мощности и колеблется в пределах – от 2 до 12 кг.

Классификация

Перфораторы

классифицируются по разным параметрам – типу привода, мощности и массе, назначению, типу патрона.

По типу привода Перфораторы делятся на электрические (аккумуляторные или сетевые), бензиновые и пневматические. Наиболее распространены перфораторы с электроприводом. Аккумуляторные модели являются мобильным инструментом и используются там, где нет электричества. Во взрывоопасных условиях используются пневматические перфораторы. Для дорожно-ремонтных работ незаменимы бензиновые модели инструмента. Последние два – классические отбойные молотки, и эта статья совершенно не о них.

По назначению Перфоллы делятся на бытовые (любительские) и профессиональные.Отечественным обычно являются легкие перфораторы. Средний и тяжелый – это профессиональный инструмент.

Иногда перфораторы классифицируют по типу патрона , определяющему диаметр хвостовика используемого инструмента. В настоящее время в основном используются стандарты SDS – размеры SDS-Plus и SDS-MAX (см. Картриджи ниже). Тип патрона косвенно характеризует мощность и вес инструмента. Итак, если написано, что перфоратор оснащен картриджем SDS-MAX, значит, это серьезный и мощный профессиональный инструмент.

Основной по-прежнему распознает классификацию по весу и по мощности В зависимости от того, какие различают следующие классы перфораторов:

  • Легкий класс К которому относятся перфораторы массой до 4 кг, мощностью 400-700 Вт и энергией удара 1,5-3 Дж. Около 80% всех перфораторов относятся к легкому классу. Они широко используются в быту и часто бывают универсальными – имеют три режима работы.
  • Средний класс Включает перфораторы массой 5-8 кг, мощностью 800-1200 Вт и энергией удара до 8 Дж.Инструменты этого класса чаще всего имеют два режима работы – выстрел с вращением и удар без вращения. Такой инструмент используется в основном для профессиональной работы.
  • Тяжелый класс Перфораторы характеризуются массой более 8 кг, мощностью 1200-1500 Вт и энергией удара до 20 Дж. Инструменты тяжелого класса имеют два режима работы – удар без вращения и выстрел с вращением. и используются исключительно для профессиональной работы.

Картриджи

Специфика работы перфоратора – нанесение сильных и быстрых ударов по соплу – вызвала необходимость разработки специального патрона, который бы обеспечивал быструю замену различных насадок и позволял исключить сам патрон из ударной цепи.Такое устройство было разработано компанией Bosch в 1975-1977 годах. У него есть две особенности. Первое и главное заключается в том, что закрепленный в патроне инструмент имеет определенную степень свободы в осевом направлении относительно последнего. Это позволяет наносить удары по насадке (бор, коронка, долото), не обнажая сам патрон и весь перфоратор в целом (как это работает, смотрите в статье Устройство перфоратора). Вторая особенность – возможность быстрой смены инструмента – всего два движения. Картриджу присвоили аббревиатуру SDS (Steck – Dreh – Sitzt), что в переводе с немецкого означает – вставьте, поверните, готово! Всего разработано три SDS – SDS-Plus, SDS-TOP и SDS-MAX.

Картридж SDS-Plus Предназначен для крепления инструментов с хвостовиком диаметром 10 мм. На цилиндрической поверхности хвостовика выполнено 4 паза – две выходящие за конец (открытые), две – не выходящие (закрытые). Открытые канавки служат направляющими для установки инструмента, закрытые служат для его фиксации с помощью удерживаемых шариков патрона. Закрепленный хвостовик может свободно перемещаться на определенную величину в осевом направлении. Для того, чтобы осевое смещение произошло легко, хвостовик смазывается небольшим количеством консистентной смазки.Патрон SDS-Plus применяется в легких и частично средних перфораторах для крепления инструмента с рабочим диаметром (диаметром «сверления») до 26 мм.


Хвостовик для картриджа SDS-Plus: 1 – стержень диаметром 10 мм, 2 – закрытая канавка, 3 – хвостовик вставляется в картридж примерно на 40 мм, 4 – открытая канавка, 5 – направляющая. , 6 – стопорный шар, 7 – хвостовик.

Картридж SDS-MAX Предназначен для хвостовика диаметром 18 мм.Имеет 3 открытых и 2 закрытых паза. Инструменты с таким хвостовиком предназначены для сверления отверстий более 20 мм. Они оснащены средними и тяжелыми перфораторами.


Хвостовик для картриджа SDS-MAX: 1 – стержень диаметром 18 мм, 2 – закрытая канавка, 3 – хвостовик вставляется в картридж примерно на 90 мм, 4 – открытая канавка, 5 – направляющая. , 6 – стопор, 7 – хвостовик.

Промежуточный патрон SDS-TOP Для хвостовиков диаметром 14 мм встречается реже. Он был разработан для предотвращения выхода из строя форсунок с рабочим диаметром 16-25 мм и хвостовика SDS-PLUS, так как последний иногда не выдерживал нагрузки и ломался.Однако широкого распространения патрон SDS-TOP не получил.


Хвостовик для картриджа SDS-TOP: 1 – стержень диаметром 14 мм, 2 – закрытая канавка, 3 – хвостовик вставляется в картридж примерно на 70 мм, 4 – открытая канавка, 5 – направляющая. , 6 – стопорный шар, 7 – хвостовик.

Поскольку многие модели перфораторов имеют функцию сверления без удара, можно установить обычный кулачковый патрон для сверл с цилиндрическим хвостовиком. Это реализовано двумя способами. В первом случае используется специальный переходник, который с одной стороны имеет хвостовик SDS-Plus, а с другой – резьбовую часть, к которой прикручивается и зажимается трехтехнический патрон с пробивным стволом. винтовой (СВП) или быстросъемный (БЗП).

Адаптер SDS-PLUS хвостовика вставляется в картридж перфоратора, а конструкция из двух последовательно соединенных картриджей – SDS и трехцилиндровый. Недостатком данного варианта является отсутствие достаточной жесткости крепления сверла и его биение при вращении.

Второй способ избавлен от этих недостатков. Он предполагает оснащение перфоратора быстрой заменой картриджей, что позволяет быстро, буквально одним движением заменить картридж SDS-Plus на кулачке, адаптированный к установке на перфоратор.

В наличии большое количество всевозможных насадок для перфораторов, предназначенных для выполнения самых разных работ. К основным из них относятся боранты, коронки, стамески и гладилки. Все насадки для перфоратора имеют хвостовики SDS-PLUS или SDS-MAX.

Буры служат для сверления скважин. Их главные особенности – одна пластина или несколько витков из карбидного материала на конце бора и спиралевидная форма его стержня, что позволяет удалять крошку и пыль из отверстий.

В коронках, не являющихся цельными, и кольцевыми режущими материалами, проделываются отверстия большого диаметра. Материал внутри коронки остается неразрушающим и удаляется как сердцевина. Нарезка производится твердосплавными зубьями, установленными на рабочей кромке инструмента. Коронки не должны сверлить отверстия в железобетоне, потому что при столкновении с металлом зубы могут помутнеть.

Долото, козырьки, гребешки предназначены в основном для обработки каменных поверхностей. Первые также удобны для отделения керамической плитки от бетонных оснований и колец из каменных материалов.Их делают из инструментальной стали или твердых сплавов.

Как работает перфоратор

В инструкции по эксплуатации комплектов инструмента подробно описано, как работает перфоратор. В зависимости от модели процедура может иметь некоторые особенности. Однако в основном он остается одинаковым для всех моделей и обычно выглядит следующим образом.

  • Перед установкой инструмента (бора, бит и т. Д.) Перфоратор отключают от сети.
  • Хвостовик форсунки смазан небольшим количеством консистентной смазки.
  • Насадка вставлена ​​в картридж. Это действие может незначительно отличаться в разных моделях. Некоторые требуют отвода назад удерживающей втулки картриджа. В другом насадке он просто вставляется в отверстие патрона и поворачивается до щелчка (при этом стопорные шарики устанавливаются в закрытые пазы хвостовика). При снятии инструмента нужно снять гильзу патрона обратно.
  • Если используется бор для сверления отверстий, ограничитель глубины сверления устанавливается на желаемое значение глубины отверстия.
  • Если скорость вращения не регулируется устройством для некурящих, то желаемая скорость движения боры устанавливается с помощью регулятора числа оборотов. Рекомендуется начинать с максимальных значений, поскольку именно они обеспечивают максимальную производительность инструмента.
  • Перфоратор подключается к сети, и спусковой крючок нажат. В этом случае патрон перфоратора должен начать вращаться без удара.
  • Насадка устанавливается в нужное положение по отношению к обрабатываемому материалу, и не осуществляется слишком сильное нажатие на инструмент.В результате сверло или долото начинают вгрызаться в материал.

Техническое обслуживание перфоратора

Перфоратор должен быть чистым и сухим. После работы необходимо очистить и продуть от пыли, корпус протереть чистой влажной тряпкой. Назначение осуществляется вентилятором двигателя, работающим на холостом ходу. Техническое обслуживание перфоратора также включает замену щеток и смазки редуктора в сроки, указанные в инструкции по эксплуатации.

Название инструмента произошло от латинского слова «Perforo», что означает «штамповка».Принцип работы перфоратора заключается в применении сильных и быстрых ударов по вращающемуся или неподвижному соплу. Инструмент предназначен в основном для сверления отверстий в бетонных, железобетонных и кирпичных конструкциях во время строительных или ремонтных работ. Кроме того, некоторые модели перфораторов могут использоваться как обычные сверла для сверления металла, дерева и пластика или небольшой отбойный молоток для стробора каменных поверхностей, вырубки ниш, оставления керамической плитки и т. Д.

Функционально перфораторы бывают одно-, двух- и трехзубые. .У одномодовых инструментов единственное действие – вращение с ударом. Двойной режим может иметь две комбинации действий: вращение без удара и вращение с ударом или сотрясение без вращения (затупление) и вращение с ударом. Трехрежимный перфоратор имеет все возможные виды действия – вращение без удара, вращение с ударом и затупление.


Переключатель РЕЖИМОВ ПЕРФОРАТОР (BOSCH). Между «Сверление с ударами» и «Удар без сверления» – положение для изменения положения долота (Vario-Lock).

Технические характеристики перфораторов

К основным техническим характеристикам перфораторов относятся следующие параметры: мощность двигателя, энергия единичного удара, диаметр сверления, скорость патрона, частота ударов, масса.

Мощность двигателя Электропневматические перфораторы мощностью от 250 до 1500 Вт. Наиболее популярны молотки мощностью 500-800 Вт. Они широко используются в быту как универсальный инструмент для сверления и затупления.

Energy strike Это важнейшая характеристика перфораторов.Если говорить об электропневматических типах инструментов, то она равна той энергии, которой обладает таран (см. Рисунок ниже), поражающий юркость. Его значение можно определить по известной формуле MV 2/2, где M – масса тарана; V – его скорость в момент контакта с убежищем. Энергия удара расходуется на разрушение материала и нагрев деталей ударного механизма. Часть ее возвращается к Тарану, сообщая о последнем движении отскока от Бойхеда. Электропневматические перфораторы имеют энергию удара от 1.От 5 до 20 Дж, легкие аккумуляторные модели могут иметь менее 1 Дж.


Устройство ударного механизма барабана: 1 – пьяный подшипник, 2 – поршневой, 3 – таран, 4 – барабанщик (бутылка), 5 – шестерня двигателя.

Диаметр “сверлильный” – Характеристика не менее важна, чем мощность удара. В конце концов, важно не то, что у перфоратора есть, а какой диаметр отверстия и с какой скоростью можно из него получить. Диаметр «бурения» конкретной модели перфоратора имеет разные значения – в зависимости от обрабатываемого материала и типа используемого сопла.

Обычно в технических характеристиках перфораторов указывается диаметр «просверливания» по бетону и стали, иногда по дереву. Диаметр «сверления» в бетоне обычно в 1,7-2 раза больше диаметра сверления в металле. Это зависит от типа используемой насадки – сплошное сверло или полая коронка. Диаметр отверстия, полученного коронками, примерно в три раза больше размера отверстия полученного костра.

Если взять весь спектр существующих моделей перфораторов, то с их помощью в бетонных стенах можно просверливать отверстия диаметром от 4 до 150-160 мм.Для короны указано последнее значение. Для наиболее популярных перфораторов мощностью 600-800 Вт диаметр «сверления» в стали обычно составляет 13 мм, в бетоне – 22-26 мм для буры и 60-65 мм для коронки.

Скорость вращения патрона Все перфораторы относительно небольшие, только у легких моделей она превышает 1000 об / мин, снижается до нескольких сотен на средних и достигает 100-300 у тяжелых. Диапазон регулирования скорости у многих моделей неограничен – от нуля до максимальных значений.

Количество ударов в минуту также зависит от класса перфоратора. В легких моделях она может достигать 4000-5000 уд / мин при номинальном числе оборотов, в тяжелых – 1000-2000 ° С / мин.

Масса перфораторов зависит от их мощности и колеблется в диапазоне – от 2 до 12 кг.

Классификация

Перфораторы классифицируются по разным параметрам – типу привода, мощности и массе, назначению, типу патрона.

По типу привода Перфораторы делятся на электрические (аккумуляторные или сетевые), бензиновые и пневматические.Наиболее распространены перфораторы с электроприводом. Аккумуляторные модели являются мобильным инструментом и используются там, где нет электричества. Во взрывоопасных условиях используются пневматические перфораторы. Для дорожно-ремонтных работ незаменимы бензиновые модели инструмента. Последние два – классические отбойные молотки, и эта статья совершенно не о них.

По назначению Перфоралы делятся на бытовые (любительские) и профессиональные. Отечественным обычно являются легкие перфораторы.Средний и тяжелый – это профессиональный инструмент.

Иногда перфораторы классифицируют по типу патрона , определяющему диаметр хвостовика используемого инструмента. В настоящее время в основном используются стандарты SDS – размеры SDS-Plus и SDS-MAX (см. Картриджи ниже). Тип патрона косвенно характеризует мощность и вес инструмента. Итак, если написано, что перфоратор оснащен картриджем SDS-MAX, значит, это серьезный и мощный профессиональный инструмент.

Основным по-прежнему признается классификация по весу и по мощности В зависимости от того, какие различают следующие классы перфораторов:

  • Легкий класс К которому перфораторы массой до 4 кг, мощностью 400-700 Вт и с энергией удара 1.5-3 J. Около 80% всех перфораторов относятся к легкому классу. Они широко используются в быту и часто бывают универсальными – имеют три режима работы.
  • Средний класс Включает перфораторы массой 5-8 кг, мощностью 800-1200 Вт и энергией удара до 8 Дж. Инструменты этого класса чаще всего имеют два режима работы – выстрел с вращением и удар без вращения. Такой инструмент используется в основном для профессиональной работы.
  • Heavy class Перфораторы характеризуются массой более 8 кг, мощностью 1200-1500 Вт и энергией удара до 20 Дж.Инструменты тяжелого класса имеют два режима работы – удар без вращения и выстрел с вращением и используются исключительно для профессиональной работы.

Картриджи

Особенности работы перфоратора – нанесение сильных и быстрых ударов по соплу – вызвали необходимость разработки специального картриджа, который обеспечил бы быструю замену различных сопел и позволил устранить сам картридж. от ударной цепи. Такое устройство было разработано компанией Bosch в 1975-1977 годах.У него есть две особенности. Первое и главное заключается в том, что закрепленный в патроне инструмент имеет определенную степень свободы в осевом направлении относительно последнего. Это позволяет наносить удары по насадке (бур, коронка, долото), не подвергая при сильном ударном воздействии сам патрон и весь перфоратор в целом (как это работает, см. Статью о перфораторе). Вторая особенность – возможность быстрой смены инструмента – всего два движения. Картриджу присвоили аббревиатуру SDS (Steck – Dreh – Sitzt), что в переводе с немецкого означает – вставьте, поверните, готово! Всего разработано три SDS – SDS-Plus, SDS-TOP и SDS-MAX.

Картридж SDS-Plus Предназначен для крепления инструментов с хвостовиком диаметром 10 мм. На цилиндрической поверхности хвостовика выполнено 4 паза – две выходящие за конец (открытые), две – не выходящие (закрытые). Открытые канавки служат направляющими для установки инструмента, закрытые служат для его фиксации с помощью удерживаемых шариков патрона. Закрепленный хвостовик может свободно перемещаться на определенную величину в осевом направлении. Для того, чтобы осевое смещение произошло легко, хвостовик смазывается небольшим количеством консистентной смазки.Патрон SDS-Plus применяется в легких и частично средних перфораторах для крепления инструмента с рабочим диаметром (диаметром «сверления») до 26 мм.


Хвостовик для картриджа SDS-Plus: 1 – стержень диаметром 10 мм, 2 – закрытая канавка, 3 – хвостовик вставляется в картридж примерно на 40 мм, 4 – открытая канавка, 5 – направляющая, 6 – стопорный шар, 7 – хвостовик.

Картридж SDS-MAX Предназначен для хвостовика диаметром 18 мм. Имеет 3 открытых и 2 закрытых паза.Инструменты с таким хвостовиком предназначены для сверления отверстий более 20 мм. Они оснащены средними и тяжелыми перфораторами.


Хвостовик картриджа SDS-MAX: 1 – стержень диаметром 18 мм, 2 – закрытая канавка, 3 – хвостовик вставляется в картридж примерно на 90 мм, 4 – открытая канавка, 5 – направляющая, 6 – стопор, 7 – хвостовик.

Промежуточный картридж SDS-TOP Для хвостовиков диаметром 14 мм встречается реже. Он был разработан для предотвращения выхода из строя форсунок с рабочим диаметром 16-25 мм и хвостовика SDS-PLUS, так как последний иногда не выдерживал нагрузки и ломался.Однако широкого распространения патрон SDS-TOP не получил.


Хвостовик для картриджа SDS-TOP: 1 – стержень диаметром 14 мм, 2 – замкнутый паз, 3 – хвостовик вставляется в картридж примерно на 70 мм, 4 – открытый паз, 5 – направляющая, 6 – стопорный шар, 7 – хвостовик.

Поскольку многие модели перфораторов имеют функцию сверления без удара, можно установить обычный кулачковый патрон для сверл с цилиндрическим хвостовиком. Это реализовано двумя способами. В первом случае используется специальный переходник, который с одной стороны имеет хвостовик SDS-Plus, а с другой – резьбовую часть, к которой прикручивается и зажимается трехтехнический патрон с пробивным стволом. винтовой (СВП) или быстросъемный (БЗП).

Адаптер SDS-PLUS с хвостовиком вставляется в картридж перфоратора, а конструкция из двух последовательно соединенных картриджей – SDS и трехцилиндровый. Недостатком данного варианта является отсутствие достаточной жесткости крепления сверла и его биение при вращении.

Второй способ избавлен от этих недостатков. Он предполагает оснащение перфоратора быстрой заменой картриджей, что позволяет быстро, буквально одним движением заменить картридж SDS-Plus на кулачке, адаптированный к установке на перфоратор.

В наличии большое количество всевозможных насадок для перфораторов, предназначенных для выполнения различных работ. К основным из них относятся боранты, коронки, стамески и гладилки. Все насадки для перфоратора имеют хвостовики SDS-PLUS или SDS-MAX.

Буры служат для сверления скважин. Их главные особенности – одна пластина или несколько витков из карбидного материала на конце бора и спиралевидная форма его стержня, что позволяет удалять крошку и пыль из отверстий.

Несплошные коронки и кольцевая резка материала делают отверстия большого диаметра. Материал внутри коронки остается неразрушающим и удаляется как сердцевина. Нарезка производится твердосплавными зубьями, установленными на рабочей кромке инструмента. Коронки не должны сверлить отверстия в железобетоне, потому что при столкновении с металлом зубы могут помутнеть.

Долото, козырьки, ножницы предназначены в основном для обработки каменных поверхностей. Первый также удобен для отделения керамической плитки от бетонных оснований и колец из каменных материалов.Их делают из инструментальной стали или твердых сплавов.

Как работает перфоратор

В инструкции по эксплуатации комплектов инструментов подробно описано, как работает перфоратор. В зависимости от модели процедура может иметь некоторые особенности. Однако в основном он остается одинаковым для всех моделей и обычно выглядит следующим образом.
  • Перед установкой инструмента (бора, бит и т. Д.) Перфоратор отключают от сети.
  • Хвостовик форсунки смазан небольшим количеством консистентной смазки.
  • Насадка вставлена ​​в картридж. Это действие может незначительно отличаться в разных моделях. Некоторые требуют отвода назад удерживающей втулки картриджа. В другом насадке он просто вставляется в отверстие патрона и поворачивается до щелчка (при этом стопорные шарики устанавливаются в закрытые пазы хвостовика). При снятии инструмента нужно снять гильзу патрона обратно.
  • Если используется бор для сверления отверстий, ограничитель глубины сверления устанавливается на желаемое значение глубины отверстия.
  • Если скорость вращения не регулируется устройством для некурящих, то желаемая скорость движения боры устанавливается с помощью регулятора числа оборотов. Рекомендуется начинать с максимальных значений, поскольку именно они обеспечивают максимальную производительность инструмента.
  • Перфоратор подключается к сети, и спусковой крючок нажат. В этом случае патрон перфоратора должен начать вращаться без удара.
  • Насадка устанавливается в нужное положение по отношению к обрабатываемому материалу, и не осуществляется слишком сильное нажатие на инструмент.В результате сверло или долото начинают вгрызаться в материал.

Техническое обслуживание перфоратора

Перфоратор должен быть чистым и сухим. После работы необходимо очистить и продуть от пыли, корпус протереть чистой влажной тряпкой. Назначение осуществляется вентилятором двигателя, работающим на холостом ходу. Техническое обслуживание перфоратора также включает замену щеток и смазки редуктора в сроки, указанные в инструкции по эксплуатации.

При использовании содержания этого сайта вам необходимо разместить активные ссылки на этот сайт, видимые для пользователей и поисковых роботов.

Мастер работает в жилье, где стены и потолки кирпичные и бетонные, перфоратор нужен как воздушный. Как выбрать перфоратор для дома, соответствующий вашим потребностям, чем разные модели разные, на что обращать внимание при покупке – на эти и многие другие вопросы нет однозначного ответа. Мы разберемся.

Перфоратор – это специализированный электроинструмент, основная задача которого – проделывать отверстия в бетоне, кирпиче и подобных твердых материалах.У большинства моделей есть переключатель режима, который выключает вращение шпинделя и переводит инструмент на буханки. В этом режиме он работает как электрический отбойный молоток.

Чем отличается дрель от перфоратора

Сверло предназначено для бурения. Перфоратор – для бурения. Итого в этих режимах только вращение рабочего сопла.

На фотографии изображены дрель и дрель. Сверло вращается, и острая режущая кромка разрезает слой материала. Образуется характерная спиралевидная стружка.

На кромке борта закреплено твердосплавное сопло с острыми треугольными гранями. Бор вращается, и при этом специальный механизм перфоратора наносит ему удары. Материал крошится, образующиеся продукты измельчения извлекаются из лунки спиральной частью бора.

Отличия дрели от перфоратора не только в используемых насадках. Внутренние конструктивные различия гораздо глубже. Ударная дрель оснащена трещоткой. Когда пользователь под сверлильным прессом нажимает на инструмент, храповик как бы «дробит» силу этого пресса.При этом моделируется «бурение ударом».

В отличие от дрели перфоратор имеет специальный пневматический поршень, который приводится в действие от электродвигателя и ударяет по задней стороне рабочего сопла.

Сверло плотно зажато в патронном сверле. Бор закреплен в специальных пазах, которые позволяют ему перемещаться по продольной оси и одновременно передавать вращение шпинделя.

На видео показано основное устройство перфоратора.

Обобщая различие сверла и сопоставимого с ним перфоратора в таблице:

Сверло Перфоратор
Мощность (номинальная) 300-800 Вт. 550-1500 Вт.
Скорость вращения до 3000 об. / Мин. До 1500 об. / Мин.
Энергетическая забастовка не 2-3,5 Дж.
Виды работ сверление, завинчивание шурупов сверление, волочение, сверление, завинчивание шурупов
Оснастка Прокат, коронки, биты и т. Д. (Втиснуты в патрон кулачка) Буры, долото, коронки со специальным хвостовиком.Вырезать, коронки и т. Д. (С помощью специального переходника-картриджа).
Стоимость относительно небольшой большой

Технические характеристики перфоратора

При выборе перфоратора покупатель ориентируется на его технические характеристики. Без понимания их значения для решения конкретных практических задач невозможно ответить на вопрос, как выбрать перфоратор.

Перфоратор силовой

Производительность любого электроинструмента зависит от его мощности.Чем она больше, тем быстрее инструмент выполняет поставленную перед ним задачу. В случае с перфоратором более мощное устройство проделывает отверстия быстрее.

Мощность перфораторов от 550 Вт. Самые ходовые универсальные модели имеют мощность 780-850 Вт.

Энергетический перфоратор

Эта характеристика определяет силу удара поршня по рабочему соплу и измеряется в Джоулях. Больше энергии удара – лучше перфоратор.

Энергия удара зависит от мощности электродвигателя и конструкции ударного механизма.Перфораторы лучших производителей с относительно небольшой мощностью дают налет. Модели «второго эшелона» могут быть очень мощными, но при этом со слабым ударом.

Энергия ходовых моделей находится в пределах 2,4-3,0 Дж.

Вес перфоратора

На эти технические характеристики обычно не обращают внимания, а зря. Влияние массы на удобство перфоратора очень велико и неоднозначно.

С одной стороны, чем легче инструмент, тем удобнее и менее утомительно работать.Если нужно просверлить пару отверстий, можно не обращать внимания на вес устройства. Любое дело, если есть долгая работа. Особенно ощутимый вес устройства становится при работе в неудобном положении: со стремянки, на потолке, в тесноте.

Небольшой вес устройства в некоторых ситуациях может быть недостатком. При сверлении сплошных отверстий большого диаметра становится заметной отдача. Третий закон Ньютона никто не отменял. Легкий перфоратор плохо гасится при возврате, инструмент отскакивает от стены: энергия удара не в стене, а в руке оператора.

Диаметр сверла для перфоратора

Это наиболее информативная интегральная характеристика инструмента. Чем больше максимальный диаметр сверления в бетоне, тем полнее используется мощность перфоратора. Возможности сверления без удара характеризуются диаметром сверления в дереве и металле.

В популярных моделях перфораторов максимальный диаметр сверления в бетоне достигает 24-26 мм, в дереве – 32 мм, в стали – 13 мм.

Опции и функции

Регулировка оборотов

Обычно оборот регулируется нажатием кнопки пуска.На малых оборотах сопло вращается медленнее и энергия удара мала. Некоторые модели оснащены бунтами.

Реверс

Эта функция очень полезна для освобождения застрявшей форсунки. Конструктивно реверс реализован двумя способами: рычагом на юрке (пусковой установке) или вращением щеточного узла.

Какой способ лучше – вопрос спорный. На юрке переключение задним ходом встречается чаще, оба более удобны в эксплуатации. Поэтому, если вы собираетесь использовать перфоратор как мощный винт или гаечный ключ, однозначно выбирайте модель с таким переключением направления вращения шпинделя.

Предохранительная муфта

В нем задействованы практически все модели перфораторов, кроме самых простых и дешевых. При поощрении насадок (а такое бывает часто) муфта разъединяет шпиндель перфоратора и электропривод, предохраняя инструмент от поломки, а мастера – от травм. Стоит отметить, что дрели такого устройства нет.

Макет

Большинство моделей перфораторов, использующих насадки SDS +, имеют горизонтальное расположение, как и традиционная дрель.Ось вращения электродвигателя параллельна оси вращения шпинделя.

Некоторые модели легких перфораторов и почти все мощные тяжелые модели SDS-MAX имеют конструкцию, в которой оси вращения электродвигателя и высушенного борана перпендикулярны. Корпус устройства L-образный. Это решение связано с некоторыми конструктивными особенностями. Помимо прочего, это облегчает работу с инструментом: центр тяжести смещается вперед – для удержания перфоратора требуется меньше усилий.

Стандартная монтажная оснастка: SDS-Plus и SDS-MAX

Есть много разновидностей черенков. А вот ходовых, которые используются в подавляющем большинстве моделей перфораторов, всего две.

В принципе, эти два стандарта различаются только размером. Диаметр хвостовика SDS-Plus составляет 10 мм и применяется для сверл малого диаметра до 30 мм. Форсунки большего размера уже доступны с хвостовиком SDS-MAX диаметром 18 мм.

Хвостовики разных стандартов различаются конфигурацией.Но функцию выполняет та же: передавать крутящий момент на рабочее сопло, позволяя ему при работе перемещаться по оси.

Каждая модель перфоратора изготавливается по определенному стандарту. Переходники есть, но экзотика. В продаже они встречаются редко.

Перфораторы аккумуляторные

Они появились на рынке совсем недавно. Этому способствовал прогресс в разработке аккумуляторов достаточной емкости.

Безусловным преимуществом данных моделей является возможность работы в местах, где нет возможности подключиться к электросети или провести за ними неудобный силовой кабель.

Если сравнивать модели аккумуляторов с сетевыми аналогами, то они: немного больше весят, намного дороже и к тому же их аккумуляторы недолговечные.

Расходные материалы

Грамотно выбрать перфоратор – это лишь половина дела. Без соответствующего оборудования перфоратор не пригоден для эксплуатации.

Выбор оборудования – тема отдельной статьи, но полностью обойтись невозможно. Чтобы у вас возникло общее представление, посмотрите видео:

Теперь вы знаете, что для перфораторов выпускаются самые разные насадки.Не все они одинаково представлены в продаже. Поэтому нужно заранее определиться, какие насадки будут использоваться в работе и позаботиться об их покупке.

Качество насадок для перфоратора напрямую определяет их долговечность и стоимость. Здесь нужен рациональный подход. Для сверления двух-трех отверстий это будет самое дешевое сверло. Для выполнения объема работ выгоднее приобретать дорогие, но прочные расходные материалы.

Профессиональный или домашний?

Разделение электроинструментов на «профессиональные» и «бытовые» весьма условно.Есть производители, которые сами классифицируют свою продукцию, но таких очень мало.

Основное требование к инструментам «профессионального» использования – большой ресурс и высокая надежность. К сожалению, ни один производитель не указывает эти параметры в характеристиках.

Как выбрать перфоратор

Чтобы купить оптимальный перфоратор, нужно определиться, для каких целей он вам нужен. Это поможет выделить критические параметры будущего инструмента и при его выборе отталкивается от них.

Для самодельных Мастеров, которым требуется из корпуса футляра проделать несколько отверстий для скрытия полочек или светильника, подойдет недорогая любительская модель с небольшой мощностью. Вряд ли режим перетаскивания будет востребован и потребуется проделывать отверстия большого диаметра.

Пригодятся аксессуары (дополнительная ручка, ограничитель сверления, патрон для ролика) и футляр для хранения.

Для профессионального использования Нужен надежный световой инструмент. Рабочие форсунки не обязательны.Их список очень велик и мастера покупают их по мере надобности.

Важно, что перфоратор рассчитан на длительную непрерывную работу.

Обзор нескольких популярных моделей перфораторов для дома

Черный + Decker KD 975 KA

Аудитория этого производителя – самодельные мастера. Недорогие красивые инструменты обладают всем необходимым: три режима работы, регулировка оборотов, реверс.

Энергия удара небольшая – всего 1.8 Дж, но для бытовых нужд вполне достаточно. Двигатель мощностью 710 Вт вручную справляется с сверлением отверстий в бетоне диаметром до 22 мм.

Bosch PBH 3000-2 FRE

Популярная модель немецкого производителя для решения широкого круга задач. Потребляемая мощность 750 Вт и энергия обдува 2,8 Дж позволяют сверлить в бетоне отверстия до 26 мм. Масса инструмента 3,3 кг.

Особенностью данной модели является переключатель скоростей.

Makita HR2450.

Данная модель японского производителя снискала огромную популярность у профессиональных мастеров благодаря исключительно малому весу. При массе всего 2,4 кг инструмент имеет мощность 780 Вт и развивает энергию обдува 2,7 Дж.

Три режима работы, регулировка оборотов нажатием на спусковой крючок стартера, реверс. Инструмент поставляется в кейсе.

Используйте инструмент назначения, не перегружайте его. Во время продолжительной работы делайте перерывы. Они нужны не только для того, чтобы сделать крутой инструмент.Оператор действует вибрациями от перфоратора. Они нарушают кровообращение. Для его восстановления нужны перерывы.

Еще несколько хитростей:

  • Регулярно смазывайте хвостовик рабочего сопла. Используйте для этого любую консистентную смазку.
  • При сверлении бетона и подобных материалов отверстие быстро изнашивается. Острые края кончика победителя фигурные. Спиральная часть тоже изнашивается, истончается и хуже выводит из отверстия продукты сверления. Все вместе снижает эффективность работы.Своевременно заменяйте изношенные форсунки.
  • Отверстие большого диаметра в бетоне проще просверлить в два прохода: сначала используйте просверливание меньшего диаметра, а потом уже необходимое.
  • Сверло для керамической плитки без ударов. После того, как просверливание пройдёт, режим сверления с ударом и основание под плитку просверливают обычным способом.

Заключение

Огромный выбор моделей в продаже мешает ответить на вопрос, как выбрать перфоратор.Приходится учитывать множество противоречивых соображений. Если вся приведенная выше информация не внесла ясности, попробуйте воспользоваться методом исключения для этого алгоритма:

  1. Определите свой бюджет на покупку перфоратора. Модели, которые в него не вписываются, не рассматриваем.
  2. Прочтите обзоры и выберите три или четыре популярные модели, у которых больше всего отзывов .
  3. Обращайте особое внимание на отрицательные отзывы. И среди них те, в которых упоминаются конкретные недостатки.Взвесьте, насколько для вас критичны эти недостатки. Остановил свой выбор на двух моделях.
  4. Сходите в магазин и посмотрите эти две модели, подержите их в руках и оцените «на глаз».
  5. Если вас не выбрали сейчас, киньте монетку!)))

Удачного выбора и успешной работы!

Перфоратор – это электроинструмент, используемый при демонтаже. строительные конструкции Из кирпича и бетона, а также из особо прочных материалов. С его помощью можно легко снять старую плитку с поверхности, проткнуть отверстие в стене, проделать в нем паз для прокладки кабеля и даже закрутить обычный шуруп.

Самым известным представителем этого типа инструмента является перфоратор Bosch – оснащен мощным пневмоударным механизмом, значительно повышающим производительность устройства и оснащенным рядом функций, повышающих удобство его эксплуатации.

Кратко об истории бренда

История бренда BOCH началась в 1886 году в Германии. Именно тогда инженер Роберт Бош открыл первую в стране электрическую мастерскую. Под этой маркой в ​​начале 1932 года мир увидел первый в мире электрический перфоратор.Весной 1961 года инженерами компании был запатентован новый пневматический принцип этого инструмента. В конце 1946 года компания выпускает первый в 1984 году перфоратор А – Bosch, работающий от аккумуляторной батареи.

Сегодня концерн является одним из мировых лидеров по производству качественных товаров, облегчающих жизнь человека. В состав компании входят 300 предприятий и более 13 000 сервисных центров, которые расположены в 140 государствах. Ассортимент ее товаров включает, помимо разнообразных электроинструментов, качественную бытовую и садовую технику, а также аккумуляторы и пилы.

ОБЩАЯ СХЕМА ПЕРФОРАТОРА BOCH

Конструкция перфораторов немецкой марки представляет собой сложную, но абсолютно продуманную систему, все компоненты которой влияют на эффективность и производительность инструмента.

1. Картридж.

2. Ударный механизм.

3. Безопасность сцепления.

4. Электродвигатель.

5. Кабельный ввод.

Рассмотрим основные детали и элементы, которыми оснащается перфоратор Bosch, подробнее.

Быстросъемный картридж SDS

Устройство служит для крепления рабочих форсунок к агрегату, предотвращает их поворот и обеспечивает простую замену. Перфораторы Boch комплектуются картриджами двух типов:

  • SDS-MAX. Для форсунок с диаметром хвостовика 18 мм. Картридж отличается наличием 5 пазов (3 открытых – для вставки; 2 закрытых – для фиксации) и подходит для крепления стрелы с рабочим диаметром более 25 мм.
  • SDS-Plus. Для крепления насадок с диаметром хвостовика 10 мм. Устройство отличается наличием 4 пазов (2 открытых и 2 закрытых). Такими патронами комплектуются легкие модели перфораторов, боранты которых могут просверливать отверстия до 25 мм.

Ударный механизм

Каждый перфоратор Bosch оснащен мощным ударным механизмом, работающим по принципу пневматической системы.

В результате возвратно-поступательных движений, которые совершает поршень (2), получая импульс от раскачивания, или, как его еще называют, «пьяный» подшипник (1) создается сжатие, побуждающее к перемещению демпфера. -таран (3) с прикрепленным к нему бойцом Штамм (4).

Следует отметить, что вся система приводится в движение шестерней двигателя (5). Результатом работы механизма становятся удары, которые делают земляную часть насадки (дрель или лопасти). В некоторых профессиональных моделях «пьяный» подшипник агрегата заменяется кривошипно-шатунным механизмом.

Консервация муфты

Долговременный «бош» – явление достаточно редкое, так как в устройство его механики входит защитная муфта, останавливающая вращение шестерни инструмента при застревании бора в отверстии.Наличие такого механизма не только позволяет избежать повреждения самого агрегата, но и обеспечивает безопасность пользователя, работающего с ним.

Электродвигатель

Весь инструмент немецкого производства укомплектован качественными электродвигателями, различными по габаритам и потребляемой мощности (от 400 до 1500 Вт). Из этой схемы перфораторов Bosch видно, что двигатель имеет горизонтальное расположение. Следует отметить, что в самых мощных профессиональных моделях он расположен вертикально.

Кабельный ввод

Все перфораторы немецкой компании Оснащены петлей для ввода кабеля, что предотвращает прокладку электропроводки и увеличивает комфорт работы с устройством, увеличивая его мобильность. Конструкция этого узла позволяет вращать инструмент под прямым углом, проникая в самые труднодоступные места строительной конструкции.

Редуктор

Многие агрегаты комплектуются двухступенчатой ​​коробкой передач, что позволяет увеличивать частоту оборотов вала, не снижая производительности устройства.Если вы задумались о покупке инструмента для дома, то вам посоветуют именно перфоратор фирмы «Бош». Однако цена этого устройства будет значительно выше, чем у его внешних аналогов.

Характеристики перфоратора

Перфоратор Bosch, как и любой представитель электроинструмента данного типа, имеет три основные характеристики, определяющие его работоспособность:

  • Частота вращения шпинделя – определяет скорость вращения рабочего инструмента .Этот показатель влияет на КПД агрегата в режиме бурения и может составлять от 600 до 2000 об / мин. В зависимости от модели перфоратора. Отметим, что мощные профессиональные устройства имеют меньшую скорость вращения рабочего механизма, поскольку диаметр их оборудования значительно больше, чем у бытового инструмента.
  • Энергия удара – зависит от мощности двигателя, забойной массы и длины его рабочего хода. Это основная характеристика, которая определяет производительность агрегата и составляет от 1.2 Дж у «любительских» моделей, до 14,2 Дж – сила удара, которой обладает самый мощный «Bosch» -Porphorator. Цена такого профессионального устройства, правда, превышает 48000 рублей.
  • Частота ударов – Определяется количеством ударов выпивки в конце рабочего сопла за период времени, равный одной минуте. Скорость бурения отверстий зависит от этой характеристики и, наряду с энергией удара, определяет производительность перфоратора. У разных моделей этот показатель может варьироваться от 1100 до 5500 уд / мин.

Техника немецкого бренда отличается подбором оптимального соотношения всех этих параметров, что делает ее по-настоящему надежной и качественной.

Режимы рабочего инструмента

Явным преимуществом перфоратора Bosch считается его способность работать в различных режимах:


Классификация агрегатов

Итак, мы отметили, что модели перфораторов BOCH имеют различия в мощности электродвигатели, скорость вращения шпинделя, а также частота и прочность.Это позволяет разделить все агрегаты на следующие типы:


В зависимости от источника питания перфораторы Boch делятся на электрические, работающие от бытовой электросети 220 Вт, и аккумуляторные, работающие от литий-ионных или никель-кадмиевых аккумуляторов. Устройства этого типа незаменимы при работе в удаленных от источников питания местах или в обесточенных помещениях.

Дополнительные функции агрегатов

Независимо от типа и марки, большинство моделей этой немецкой техники оснащены набором функций, повышающих производительность и удобство эксплуатации устройств.Укомплектованы практически все агрегаты:


Благодаря разнообразным характеристикам устройств любой пользователь – от профессионального строителя до простого домашнего мастера – сможет выбрать перфоратор Bosch, соответствующий его потребностям. Отзывы об этом средстве только положительные и говорят о его универсальности, эффективности и неизменно высоком качестве.

От добычи к строительству. Таким способом сделали перфоратор . Для ремонта начали использовать еще в 20 веке. Первый перфоратор изобретен столетием раньше для бурения твердых горных пород.

Модель Jordan была ударной, работала механически. В вагоне Ronuton 1849 года построен перфоратор, работающий с помощью воды.

Потом появились паровые модели. Пневматическое устройство было создано в 1857-м. Француз попробовал свою фамилию. Но заслуга в создании электроинструмента принадлежит инженерам компании Bosch.

Выбирайте сетевые перфораторы , они предлагались в 1932-м году на торговой выставке в Лейпциге. В модели Bosch ударная сила сочеталась с вращающим моментом.По такому же принципу работают современные перфораторы.

Виды и характеристики перфораторов

Типы перфораторов, появившихся до электрических, были склепаны на лету. Инструменты, работающие от сети, оказались вне конкуренции. Однако внутри группы электрических моделей появилось разделение.

В частности, появились концепты «Перфоратор для дома» и «Профессиональный». Первый выполняет бытовые задачи, малозатратный и небольшой.Первое такое устройство было выпущено той же компанией Bosch в 1981 году. Вес инструмента составлял всего 2 килограмма.

Профессиональный инструмент в противовесе Перфоратор для домашних работ обычно мощный и тяжелый. В целом масса инструментов делит их на 3 сорта:

  • Легкие. В категорию входят перфораторы до 4 килограммов. Их реликвий достаточно, в основном на проделки отверстий в разных поверхностях. Сила удара не превышает 2 Дж.
  • Средний.В него вошли модели весом от 5 до 8 кг. Их силы вполне действуют не только на отверстия, но и на зачистку неровностей бетона, резку стальных решеток. Сила удара увеличивается до 7 джоулей
  • Heavy. К классу относятся перфораторы массой более 8 килограмм. Так что в этом нет необходимости. Однако в обращении с инструментом тяжелого класса требуется сноровка. Среди моделей категории бытовых нет. Классные перфораторы поражаются с силой порядка 10-15 джоулей. Есть минусы.Первое – это большой расход электроэнергии, а второе – быстрый износ деталей, работающих на пределе.

Подразделяются перфораторы и тип подключения. Первые электрические модели работали от сети, то есть снабжались шнурами.

Сейчас такие инструменты есть. Группы группы ограничивают движение и ставят работу в зависимости от наличия поблизости тока.

Чаще всего для работы перфоратор выбирают с аккумулятором.Первая модель с ним разработана в 1984 году. Еще более простые и удобные перфораторы на литий-ионных аккумуляторах.

Однако у них есть ограничения. Состав аккумуляторов исключает работу на морозе. Среди аккумуляторных инструментов есть внешние экстремальные условия.

В вопросе как выбрать перфоратор помогает, так же классификация по набору функций функций. Бывают базовые и дополнительные. Первые включают:

Регулировка скорости вращения сверла

Функция удара

Функция сверления

Список дополнительных функций перфораторов шире.В частности, полезна функция выключения. Можно использовать инструмент как дрель.

Кстати, надо ограничить максимальную скорость перфоратора. Функция обеспечивает непрерывную работу. В этом случае специальная кнопка останавливает переключатель в определенном режиме.

Также существуют перфораторы с вибрационным зазором. В тяжелых моделях дополнение «вошло» легко, а в легкие устройства впервые вошли только в 2005 году.

Новаторами оказались инженеры той же компании Bosch.Они ввели в оборот и многие из следующих дополнений к перфораторам:

Функция реверса, то есть обратного движения, позволяет легко откручивать сверло

Механизм мягкого опускания устраняет рывок при включении устройства

Защита от заклинивания в рабочем состоянии Порезы от травм мастера и самого инструмента

Задача плоскости работы называется Vario-Lock

Дополнительно в перфораторе есть детали.На них стоит обратить особое внимание при выборе инструмента. Поможет сэкономить не только при покупке, но и во время эксплуатации устройства.

На что обратить внимание

В комплекте с инструментом могут идти дополнительные кисти. Их цена связана с перфоратором ниже, чем с отдельным приобретением. Поэтому, учитывая 2 конкурирующих инструмента с кистями и без, логично выбрать первый.

В комплекте с героем статьи могут идти не только запасные щетки, но и боранты.В упаковке с инструментом они также дешевле, чем в отдельной продаже.

Выбор перфоратора с переходником оправдан. Этот предмет позволяет установить на аппарат дрель из обычной дрели. Дополнение делает перфоратор универсальным инструментом, который когда-нибудь может пригодиться.

Обратите внимание не только на комплектацию и функциональность прибора, но и на его происхождение. Не секрет, что большинство компаний разбросаны по миру.

Наряду с японскими предприятиями работают китайцы, вьетнамцы, тайваньцы. Производители заявляют, что качество сборки и деталей в разных состояниях идентично. На самом деле это не так.

Перфораторы, собранные в Японии, дают фору другим. Профессиональные строители знают это и просят инструмент из страны восходящего солнца.

Магазины Хитрят. Первая партия заказывается в Японии и после погони за товарами из Китая показывает покупателям счет-фактуру на дебютные покупки.Поэтому стоит обращать внимание не только на сам документ, но и на поставленные в нем даты.

Еще лучше по-дружески поговорить с менеджерами магазина, выйти из комнаты, попросить поставить в очередь на инструмент из Японии. Таких устройств следует ожидать. Ценник выше, чем на партиях из КНР, но оно того стоит.

Как выбрать перфоратор

Solid Какой перфоратор выбрать , нужно учитывать личные потребности.Если прибор нужен для бытовых нужд, редкого использования, зачем переплачивать за электроэнергию сначала в магазине, а потом уже у поставщика электроэнергии?

Это оправдано, просто при необходимости проделывать широкие дыры в стенах. Легкие перфораторы способны просверливать до 2 сантиметров в диаметре. Инструмент среднего класса способен на 3-4, а тяжелые устройства дают отверстия шириной 5-6 сантиметров.

Если вам нужно купить тяжелую версию, Polyte в каталогах Dewalt. Бренд американский.Из-за профессиональной ориентации брендовых перфораторов их от 18 тысяч. Для домашнего мастера затраты вряд ли оправданы.

Альтернативой инструменту Dewalt можно выбрать перфоратор Makita . Если вы ищете недорогое и качественное устройство среднего класса, вам следует обратиться в Sparky.

Фирменный болгарский. Он прославился благодаря перфоратору ВР 400Е. Инструмент доступен, но надежен и оснащен фиксацией долота в любом положении, регулировкой скорости вращения.

Обратите внимание на простоту конструкции перфоратора, возможность разбора. Не исключена поломка. Это может произойти по истечении гарантийного срока. Удобная конструкция инструмента позволит вам его разобрать и отремонтировать. Начать разбор с верхнего узла:

Снимите кончик резины

Очистите стопор-шайбу

Пружина и шарик

Открутите стопорные винты корпуса

Снимите накладку с ручки перфоратора

Отсоедините провода статора

Очистите держатель щеток

Отсоедините редуктор с корпусом

Из зазора между коробкой передач и корпусом вытащите выключатель

Установите корпус вертикально и зафиксируйте, посетив

Снимите и очистите внутренние части перфоратора

При самостоятельном разборе и ремонте герой статьи лучше познакомится с его устройством, лично ответит за качество работы и, конечно же, сэкономит.

Цены на перфораторы

Стоимость перфоратора зависит от наименования производителя, места сборки, класса инструмента и набора его функций. Минимальный ценник около 7000 рублей.

Максимальная стоимость ходовых моделей до 50 000 руб. Выгодно приобретать профессиональное оборудование из рук.

Однако приобретение бывшего в употреблении инструмента сопряжено с хорошо известными рисками, поскольку состояние перфоратора трудно предвидеть.

Однако опытные сборщики диагностируют проблемы с устройством при пробном включении и проверке режимов.

Перфоратор

Bosch GBH 2-26 DFR Professional: инструкция, ремонт, отзывы

Молотки для профессионального использования в массе, имеют хорошие характеристики, но проигрывают отечественным аналогам по эргономике. Такое сочетание качеств подходит большинству пользователей, так как решение сложных задач в строительстве предполагает, прежде всего, прямую функцию инструмента.Тем не менее, разработчики Bosch решили отойти от общего правила и создать модель, сочетающую в себе преимущества обеих категорий, то есть совместить простоту использования и высокую мощность. Результатом усилий немецких конструкторов стал перфоратор Bosch GBH 2-26 DFR Professional, который можно использовать для решения широкого круга строительно-монтажных работ. Модель практически не имеет конкурентов в своем классе, что делает ее уникальной разработкой.

Drill Device

В основную часть инструмента входит стандартный набор компонентов, в том числе: рабочие элементы, средства защиты, разнообразные патроны, эргономичная ручка, замки и ограничители валов и стопорные кольца.Что касается внешнего исполнения, то здесь представлены основная и вспомогательная ручки, интегрированные в корпус. Также в устройстве перфоратора от Bosch есть предохранительный винт, позволяющий сверлить с желаемыми настройками независимо от качества управления инструментом пользователем. Особенностью конструкции является возможность легко использовать разные насадки. Благодаря SDS Plus оператор может использовать патрон без ключа, предусмотрена возможность работы с соплами, которые могут быть несовместимы с SDS.Это решение значительно расширяет функциональные возможности молота, избавляя от необходимости иметь модель с различными настройками рабочих элементов.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт – простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска.Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска – лакокрасочный материал, который …

Технические характеристики

Модель обладает достаточно высокой ударной силой, благодаря чему может сохранять оптимальное качество сверла в течение длительного времени. Такую эффективность обеспечивает техническая начинка, которой обладает перфоратор Bosch GBH 2-26 DFR Professional в базовой версии.Итак, характеристики модели следующие:

  • Мощность 220В.
  • Повышенная потребляемая мощность-800 Вт.
  • Частота ударов – до 4 000 об. Мин.
  • Количество рабочих оборотов – до 900 об / мин.
  • Режимов – 3.
  • Максимальный крутящий момент до исполнения – 28 Н * м
  • Емкость барабана – 3 Дж.
  • Максимальный диаметр при обработке стали – 1,3 см
  • Максимальный диаметр при обработке бетона – 2,6 см
  • Максимальный диаметр в дереве – 3 см.
  • Диаметр венца – 6.8 см
  • Размеры инструмента – 40,7×21 см
  • Длина кабеля – 350 см
  • Масса электроинструмента – 2,7 кг.

Технологические особенности пуансона

Реализованы технологии, направленные на повышение производительности инструмента по нескольким направлениям. Так, для удобства оператора предусмотрена дополнительная рукоятка. С его помощью пользователь может обеспечить точную работу, не атаяясь надолго. Ручка-помощник без исключения используется другими производителями, но перфоратор Bosch GBH 2-26 DFR Professional дополнен устройством с мягким захватом и поворотом в любую сторону.Высокая точность способствует наличию ограничителя в инструменте. Это устройство позволяет выбирать глубину и создавать такие же отверстия с заданными параметрами. Пользователь может настроить количество оборотов. Эта функция регулируется бесступенчато путем изменения усилия, прилагаемого к переключателю.

Сборка и регулировка пуансона

Использование инструмента рекомендуется только с дополнительной рукояткой. Чтобы установить его, вам нужно развернуть ручку в желаемом направлении, пока она не зафиксируется на месте.В правильном положении и затягивании ее лента должна находиться в специальном пазу корпуса. Следующим шагом является установка глубины сверления. Для этой настройки следует использовать соответствующий разделитель, поставляемый с молотком Bosch. В заявлении указывается, что при установке гофр и ограничители должны быть направлены вверх. Затем до упора вставляется SDS-plus. Очень важно, чтобы он был установлен правильно, так как малейшее смещение вызовет некорректную работу инструмента.Ограничитель можно продлить так, чтобы период до конца сверла соответствовал установленной глубине.

Инструкции по использованию

Первый шаг – вставить картридж в правое долото, которое можно зафиксировать в разных положениях. Далее устанавливаем режим работы. Перед использованием проверьте состояние защитного колпачка. Доступные пользователям запчасти для перфоратора Bosch включают этот элемент, поэтому при необходимости и обновления не произойдет. Если вы собираетесь работать с фрагментацией, следует правильно настроить направление вращения рабочего элемента.Мы также должны учитывать инсталляционные биты. Используйте для наматывания бит только с помощью специального держателя бит, поставляемого с фиксирующим хвостовиком SDS-plus. Перед установкой крепежные концы элемента необходимо тщательно смазать и очистить. Устройство вставляется до тех пор, пока не будет автоматически установлено.

Пользовательское обслуживание

Качественная и безопасная работа инструмента возможна только при чистом содержимом вентиляционных отверстий. Для выполнения ремонтных работ выполняется отбойный молоток Bosch, который обеспечивает в отделении все рабочие элементы и дополнительный захват.Все поверхности должны быть чистыми, но без использования сильнодействующих химических растворов и грубых абразивов. Картридж следует чистить каждый раз после использования инструмента.

Не все неисправности можно устранить самостоятельно. Как правило, самостоятельный ремонт предполагает только замену поврежденных элементов, поддающихся демонтажу в домашних условиях. Немецкий производитель на заказ поставляет своим клиентам запчасти для перфоратора Bosch. Для заказа укажите номер компонента и перенаправьте его в авторизованный центр.

Положительные отзывы о модели

Владельцы отмечают качественную сборку машины, ее высокую производительность и удобство использования. Высокая мощность при энергии удара 3 Дж позволяет справляться с самыми труднообрабатываемыми материалами – практика показывает, что перфоратор Bosch GBH 2-26 DFR Professional эффективен и для сверл по бетону, и по металлу. Главное – правильно использовать настройки. Можно сказать, что высокая производительность отличается от любых профессиональных моделей перфораторов. Однако в случае с немецким инструментом пользователи делают упор и на функциональность, дополненную эргономикой.

Отрицательные отзывы о модели

Отрицательные отзывы касаются массы и стоимости молота. Тем не менее, приличный энергетический потенциал не мог быть реализован без веса устройства. Однако наличие дополнительных ручек, как показывает опыт владельцев, компенсирует вес. По стоимости устройство превосходит и модели невысокого уровня и недорогие профессиональные аналоги других производителей. В этом случае сказывается высокое качество и надежность, которыми обладает перфоратор Bosch.Цена варьируется от 8 до 10 тыс. Для сравнения: менее известные бренды предлагают аналогичные варианты за 6-7 тыс. Хотя о полном сравнении их продукта с немецким молотком ни слова.

Заключение

Рынок строительных инструментов достаточно плотно заполнен моделями в разных сегментах. Как правило, для любого устройства можно найти аналогичную версию от конкурирующего производителя. Однако модель немецкой компании имеет множество особенностей, которые выделяют ее даже в классе продвинутых профессиональных инструментов.Основным преимуществом является картридж для перфоратора Bosch, расширяющий возможности оператора в выборе подходящих насадок. В сочетании с большим количеством инструментов настройки делают работу перфоратора эффективной и продуктивной. Вы можете получить качественное сверление в любом материале. Кроме того, разработчики Bosch сделали серьезный шаг в автоматизации процесса очистки. Достаточно сказать, что устройство для регулировки и ограничители исключают тщательный осмотр рабочей зоны.Перфоратор

Bosch GBH 2-28: характеристики, упаковка, отзывы

Bosch – один из ведущих разработчиков ручных электроинструментов. Представители семейства перфораторов регулярно подтверждают высокие эксплуатационные характеристики изделий, отвечая запросам как жилого сегмента, так и профессиональных строителей. Сейчас рассматривается перфоратор Bosch GBH 2-28, который можно назвать гибридным или промежуточным между разными классами. Устройство позиционируется как профессиональное, но в его эргономике и рабочих достоинствах есть много черт домашнего инструмента.Эта комбинация не обязательно уходит в минус, но заставляет более внимательно подходить к анализу модели с точки зрения выбора.

Конструкция перфоратора

Модель представляет собой перфоратор классической производительности, ориентированный на выполнение базовых задач бурения с повышенной отдачей. Силовую основу модели составляет электродвигатель, обеспечивающий ударное воздействие через шпиндель, шестерню редуктора и такелаж. По механизму фиксации рабочего элемента перфоратор ориентирован на систему SDS-plus.Что это значит для конечного пользователя? Это один из тех параметров, который как раз условно относит модель к сегменту легкой бытовой техники. Нельзя сказать, что инструмент очень близок к возможностям сверла, но тот же механизм патрона SDS-plus позволяет использовать сверла с хвостовиками диаметром до 10 мм. Для сравнения: полноформатные профессиональные модели этого сегмента теперь оснащены системами SDS-max, позволяющими интегрировать насадки с 18-миллиметровым хвостовиком.

Внешний вид стандартен для немецкой линейки – в корпусе использован высокопрочный пластиковый сплав, дополненный вставками из прочного прорезиненного материала. Устройство получилось маленьким по средним меркам перфораторов, поэтому пользоваться им могут даже неопытные владельцы.

Технические характеристики

Силовые качества инструмента тоже не рекорды своего класса, но этот недостаток восполнен широкими возможностями регулировки. Как функцию удара, так и скорость вращения пользователь может индивидуально настроить перфоратор Bosch GBH 2-28, технические характеристики следующие:

  • Мощность устройства составляет 850 Вт.
  • Ударная вязкость не более 3,2 Дж.
  • Частота кручения сопла до 900 об / мин.
  • Частота шоковой функции от 0 до 4000 ударов в минуту.
  • Диаметр отверстий в бетонном основании до 28 мм.
  • Отверстия в дереве – до 30 мм.
  • Отверстия в кладке – до 68 мм.
  • Сверление металлических конструкций – до 13 мм.
  • Длина шнура питания 3 м.
  • Масса – 3,1 кг.

По сравнению с бюджетными перфораторами модель имеет большой запас ударной силы и широкий диапазон настроек скорости вращения шпинделя. Однако даже представителям среднего сегмента эта модификация существенно проигрывает по показателю мощности, что, однако, открыло возможность создателям улучшить другие эксплуатационные качества устройства.

Доработка перфоратора Bosch GBH 2-28

Мода на богатые комплекты давно покинула крупных производителей уровня Bosch.Производители стараются привлечь основные технические и эксплуатационные свойства, экономя при этом на дополнительных аксессуарах. Отчасти это верно, поскольку это позволяет пользователям выбирать устройства, которые действительно приносят им пользу, без чрезмерных затрат. Тем не менее, в данном случае электроинструмент Bosch получил очень сбалансированный набор, состоящий из необходимых приспособлений и расходных материалов:

  • Фирменный кейс из высокопрочного пластика.
  • Вторая ручка для поддержки функции силового удара.
  • Быстроразъемный патрон 13 мм.
  • Держатель картриджа SDS-plus.
  • Глубиномер, рассчитанный на 21 см.

Функциональность и новые технологии

Среди общих функций можно отметить наличие обратного хода, системы гашения вибрации, такого же ограничителя глубины сверления, наличие предохранительной муфты и возможность регулировки рабочих параметров. . Эти опции поставляются с электроинструментом Bosch как бюджетного класса, так и премиум-класса. Но есть ряд менее популярных технологических решений, которые можно назвать уникальными.

В частности, модель в некоторых версиях получила функцию поворота стамески, которая дает возможность выполнять обработку под разными углами. Кстати, обратный ход бурения также реализуется поворотом такелажа. Модификация Bosch GBH 2-28 F Professional обзавелась инновационной системой защиты KickBack Control. Известно, что работа с перфораторами – одна из самых трудоемких с точки зрения физического контроля процесса. В свою очередь, технология KickBack Control благодаря интеллектуальному наполнению инструмента автоматически контролирует рабочий процесс, сводя к минимуму риск травмирования оператора.

Модификации и варианты перфоратора

Серия GBH предлагает несколько вариантов перфоратора, которые отличаются особенностями механизма крепления такелажа, силового основания и другими мелкими техническими и эксплуатационными нюансами. Сразу стоит отметить, что Bosch GBH 2-28 DFV позиционируется как сбалансированное базовое решение, снабженное быстросменным патроном дрели. Но есть также версии DV, DRE и DFR. Чем они отличаются друг от друга?

Что касается ДВ, то по некоторым отзывам у этого инструмента более надежный механизм смены инструмента.Аппарат DRE предлагает обычный набор возможностей сверления, присущий бытовому уровню, а DFR позволяет установить сверлильный патрон без насадки – путем смены головки перфоратора. И снова Bosch GBH 2-28 поставляется в специальных версиях, таких как версия F Professional, оснащенная системой KickBack Control. Такие разработки обычно появляются по мере появления новых технологических усовершенствований на основе существующих успешных моделей.

Эргономические особенности модели

Основными средствами повышения удобства использования инструмента могут быть антивибрационная защита, наличие быстросменного картриджа и возможность вращения инструмента.Среди новых эргономичных решений можно отметить, например, возможность включения устройства в розетку без заземления. Дело в том, что устройство перфоратора обеспечивает двойную электроизоляцию, поэтому при необходимости работы в сложных условиях без должного уровня безопасности сети ограничений по использованию данной модели не будет. Сам кабель имеет особенность в виде навесного крепления. Он защищает контур от перегибов, избавляя пользователя от регулярного наблюдения за положением шнура.Как уже отмечалось, инструмент получил несколько возможностей регулировки. В этом контексте важно отметить, как выполняется регулировка. Он позволяет реализовать управляющую электронику прибора через эргономичный интерфейс.

Положительный отзыв о модели

Перфоратор вызывает больше положительных впечатлений. Они связаны как с непосредственно рабочими свойствами, так и с функциональными возможностями, подкрепленными эргономикой. Что касается выходной мощности и эффективности устройства при работе с бетоном, кирпичом и другими твердыми материалами, то, конечно, не упоминается высокий потенциал производительности, но для своего класса модель обеспечивает приемлемую мощность.Кстати, сверление бетона осуществляется без проблем в рамках рекомендованного размера для модели сверл с патроном SDS-plus. Конечно, в работе с более серьезными параметрами и нагрузками возникают сложности. Но главное, модель ориентирована не на выносливость и решение сложных задач, а на малоформатные операции, которые приходится выполнять профессиональным строителям в больших сериях. По этой причине при оценках на первый план выходят эргономика и надежность.

Отрицательный отзыв

Конечно, даже крупные производители пока не в состоянии полностью предусмотреть и исключить все возможные негативные факторы эксплуатации своей продукции. Однако некоторые недостатки были допущены вполне сознательно. Отсутствие возможности подключения пылеуловителя – это, пожалуй, главное, что удивляет пользователей перфоратора Bosch GBH 2-28. Отзывы также указывают на некоторые трудности при манипулировании быстрозажимным патроном. Это как раз одно из тех качеств, на которые был ориентирован инструмент – быстрая работа по серии отверстий.В результате возникает риск заминки в процессе замены сверла или сверла.

Инструкция по использованию инструмента

Для предотвращения многих проблем при обращении с ним рекомендуется следовать инструкциям по его использованию. Перед работой инструмент тщательно проверяется на качество креплений, целостность и герметичность корпуса, надежность такелажа и т. Д. Затем крутящий момент регулируется с ориентацией на целевой материал. После этого они приступают к работе.

Самая сложная операция для любого перфоратора – это сверление бетона, которое требует как больших физических ресурсов, так и умелой организации процесса в целом. Обычно при такой работе есть риск перегрева, поэтому необходимо следить за качеством системы охлаждения. Многие опытные мастера также рекомендуют поливать участок бурения. После проведения работ устройство разбирается на функциональные части, моется, просушивается, смазывается и при необходимости подвергается ремонтным работам.

Конкуренты перфоратора «Бош 2-28»

Прямую конкуренцию моделям составляют устройства Metabo KHE 2860 и DeWALT D 25144 K. Что касается цены, то обе версии стоят в среднем 10-11 тысяч рублей. Немецкая модель может за 500-1000 руб. превышают этот уровень, но премия будет иметь скорее имиджевый эффект. Предложение от Metabo практически по всем конструктивным и эргономическим параметрам накладывается на характеристики GBH, но при этом имеет принципиальное увеличение мощности – до 880 Вт.А силовой потенциал, в свою очередь, вызывает хоть и не значительное, а увеличение скорости вращения шпинделя и частоты ударных работ. Но, как ни странно, конструкторы Metabo лишили свой аппарат виброзащиты, что является не меньшим упущением, чем отсутствие в перфораторе Bosch GBH 2-28 в качестве опции пылеуловителя.

Похожая ситуация и с моделью DeWALT, но более выраженная. Опять же, все ключевые параметры, кроме мощности, сохранены на одном уровне. Потенциал мощности D 25144 K составляет уже 900 Вт, а частота ударов достигает 5350 уд / мин при максимальном вращении шпинделя при 1450 об / мин.

Наконец

Производитель предлагает электроинструмент, который может потребоваться при выполнении работ внутри помещений. Вряд ли она пригодится при создании больших каналов стружкой или отверстий для прокладки магистральных трубопроводов, но типовые монтажные операции в рамках ремонтных работ квартиры на высшем профессиональном уровне модель выполнит. Но насколько перфоратор Bosch 2-28 может подойти домашнему мастеру? Можно точно сказать, что в хозяйстве лишним он не будет.Но в этой же линейке Bosch есть много других вариантов, специально разработанных для домашнего сегмента. К тому же стоимость таких модификаций будет ниже.

Перфоратор SDS-Plus Makita HR2470FT | Каталог вознаграждений «Аэрофлот Бонус»

SDS-Plus Makita HR2470FT – профессиональный инструмент, который станет надежным помощником в работе. Современная электроника контролирует обороты двигателя, это делает работу более точной и комфортной. Переключение между тремя режимами позволит вам работать с камнем, железобетоном, металлом и деревом.Ударный режим отлично подходит для быстрого удаления старой напольной или настенной плитки. Инструмент легко и быстро заменяется, а двигатель имеет чрезвычайно низкий уровень шума и вибрации, что позволяет работать легко и с удовольствием.
Комплектация: ручка боковая, ограничитель глубины, патрон быстрого прижима.
Характеристики:
– мощность: 780 Вт;
– SDS-Plus: есть;
– макс. частота вращения без нагрузки: 1100 об / мин;
– максимальное количество ударов в минуту: 4500 им / мин;
– макс. энергия удара: 2,7 Дж;
– макс.диаметр сверления (бетон): 24 мм;
– макс. диаметр сверления (металл): 13 мм;
– макс. диаметр сверления (дерево): 32 мм;
– режим работы – сверление: есть;
– режим работы – сверление с ударом: есть;
– режим удара: есть;
– реверс: да;
– регулировка скорости вращения: есть;
– количество скоростей: 1;
– вид мощности: электрическая сеть;
– система быстрой замены картриджа: есть;
– патрон дрели в комплекте: есть, быстрозажимной;
– антивибрационная система: нет;
– блокировка кнопки пуска: есть;
– защита от перегрузки: предохранительная муфта;
– дополнительная ручка: есть;
– ограничитель глубины сверления: есть;
– макс. Диаметр сверла с коронкой (кирпич): 65 мм;
– фиксация шпинделя: есть;
– использование: профессиональное;
– упаковка: футляр;
– длина кабеля: 4 м;
– габариты прибора: длина 394 мм;
– масса нетто: 3 кг;
– масса брутто: 5,5 кг;
– страна сборки: Китай;
– гарантия: 12 мес.

Получить Вознаграждение может только Участник программы «Аэрофлот Бонус» и только при предъявлении документа, удостоверяющего личность. Замена получателя Вознаграждения невозможна.

Регистрация Вознаграждения на имя Участника младше 18 лет может осуществляться только родителями / опекунами / попечителями с письменного согласия на списание Миль со счета несовершеннолетнего участника.


Вознаграждение предоставляет партнер ООО «Продавец» (Techport).
Срок обработки заказа до 2-х рабочих дней, после чего Вознаграждение будет передано в службу доставки. Доставка Вознаграждения курьерской службой осуществляется:

  • Москва и Московская область, Санкт-Петербург – до 5 рабочих дней.
  • Сибирский и Дальневосточный регионы – до 30 рабочих дней.
  • Норильск – до 50 рабочих дней.
  • Остальные регионы – до 10 рабочих дней.

Точная дата и время экспресс-доставки согласовывается с Участником дополнительно.
Доставка вознаграждений осуществляется только на территории Российской Федерации. Если вы отказались от получения Вознаграждения или если служба доставки не смогла доставить Вознаграждение из-за получателя в течение 7 дней, мили, использованные при регистрации Вознаграждения, не возвращаются.
Если личные данные Участника (фамилия, имя) в предъявленном удостоверении личности отличаются от указанных в заказе, курьерская служба может отказать в получении Вознаграждения. Обо всех изменениях персональных данных уведомлять ПАО «Аэрофлот» в порядке, установленном Правилами программы «Аэрофлот Бонус».
Выдача Премий в гостиницы, аэропорты, ж / д и автовокзалы не производится. При оформлении заказа необходимо указать контактный телефон, зарегистрированный на территории Российской Федерации. Выбранный вариант доставки Вознаграждения будет добавлен к общей сумме заказа в милях. Сумма доставки рассчитывается исходя из объемно-весовых параметров заказанных Вознаграждений и региона доставки. При получении необходимо проверить оформление Награды.
Возврат Награды:
Возврат Награды возможен только при условии ее получения в поврежденном, неполном или бракованном виде (производственный брак).Отказ от Вознаграждения по другим причинам невозможен, мили возврату не подлежат.
Если при доставке Вознаграждения курьером вы обнаружили, что доставленное Вознаграждение ненадлежащего качества, сообщите об этом курьеру.
В случае, если в течение 7 календарных дней после получения Вознаграждения вы обнаружили недостатки Вознаграждения, и они возникли не по вашей вине, что подтверждается заключением авторизованного производителем Товара сервисного центра, то вам необходимо:
1.Обратиться в службу поддержки Аэрофлот Бонус с запросом на осуществление возврата миль по телефону +7 (495) 223-55-55 или 8 (800) 444-55-55;
2. Отправить в службу поддержки Аэрофлот Бонус скан-копии:

  • Акт приема-передачи Премии;
  • заключение авторизованного производителем сервисного центра.

3. После получения подтверждения от службы поддержки Аэрофлот Бонус на возврат миль отправить на адрес партнера ООО «Продавец»: 115516, г. Москва, Кавказский проспект, д. 57, корп.7 оригинал заключения сервисного центра.
4. Ожидать возврата миль. Мили подлежат возврату на счет в программе в течение 30 рабочих дней с момента получения партнером оригинала заключения сервисного центра.
Возврат миль без предварительного подтверждения службой поддержки «Аэрофлот Бонус» невозможен.

Как разобрать ударный механизм перфоратора. Самостоятельный ремонт перфоратора

Перфоратор востребован не только при проведении профессиональных строительных работ, но и в быту, когда необходимо просверлить отверстие в бетонной стене.Если вы считаете, что дрель может справиться с любой задачей, то здесь вы ошибаетесь, так как этот инструмент предназначен для сверления дерева и металла. Даже самые дорогие инструменты не вечны, поэтому при поломках я смогу отремонтировать перфоратор своими руками каждый хозяин. Для этого не нужно будет таскать инструмент в сервисный центр, чтобы мастер оценил стоимость простейшего ремонта. Как отремонтировать каждую ступицу перфоратора подробно рассмотрено в материале.

Что такое перфоратор и как он работает

Структурный перфоратор похож на дрель, но главное отличие состоит в том, что он наделен усиленной ударной функцией.Функция удара нужна для того, чтобы не просверливать, а просверливать отверстия в прочных материалах, таких как бетон, железобетон, кирпич и т. Д. Оптимально изменяет свое основное предназначение инструмента. Это достигается за счет особого механизма, называемого ударным. Этот ударный механизм испытывает большие нагрузки, поэтому необходимость ремонта перфоратора своими руками возникает в зависимости от периодичности его эксплуатации.

Ударный механизм реализован с помощью так называемого «пьяного подшипника» в приборном устройстве, который создает удары, передаваемые на поршень.Этот поршень в свою очередь действует как ударный молот, который ударяет по штоку или бойку, подключенному к цеху, закрепленному в патроне. Подробная схема устройства перфоратора представлена ​​на фото ниже, на основании которой становится понятно, как устроена ударная система инструмента.



В дополнение к ударным движениям, создаваемым непрямым вращением подшипника, для сверления отверстий инструментом также требуются вращательные движения. Этот вариант реализован за счет коробки передач, представленной в виде пары прямых передач.Вращательные и ударные движения создаются за счет вращения вала мощного электродвигателя.

Это связано с тем, что в конструкции инструмента использован мощный ударный механизм, его можно применять не только для сверления отверстий в бетонных, железобетонных и асфальтовых конструкциях, но и для выполнения таких манипуляций, как буханка, разрушение, снятие керамической плитки и т. д. Это средство еще называют разрушающим, но это не делает его вечным.

Приходит время, когда ломаются узлы и механизмы электроинструмента, что требует ремонта, стоимость которого в сервисных центрах приличная.Ремонт перфрактора – процедура не сложная, как может показаться изначально, и для успешного выполнения потребуется не только знать устройство и конструкцию инструмента, но и принцип работы.

Виды перфораторов и их конструктивные отличия

Перед ремонтом перфоратора своими руками необходимо разобраться с разновидностями этих инструментов. Перфораторы выпускают двух типов:


Если прямые перфораторы классифицируются по назначению бытовые и профессиональные, то ствольные блоки предназначены исключительно для выполнения сложных работ.У них большой запас мощности, поэтому их используют исключительно профессионалы для выполнения работ любой сложности.

Многие не понимают, что такое ствол агрегатов от прямого, кроме расположения двигателей. Основное отличие, и это главное преимущество в том, что у моделей стволов более совершенная система охлаждения и смазки, представленная в виде емкости, куда наливается жидкая смазка. Это означает, что срок службы ствольных устройств превышает срок службы, а значит, они реже ломаются.



Стволовые перфораторы хоть и более совершенные, но их главный недостаток – габариты. Они не только имеют массивные размеры, но и весят в 2 раза больше, чем прямые агрегаты. И пистолетный, и ствольный перфораторы со временем ломаются, что приводит к необходимости проведения ремонтных работ. Для ремонта инструмента нет необходимости обращаться в специализированные сервисные центры. Ведь ремонт перфоратора можно и легко выполнить своими руками.

Принцип работы перфоратора

Рассмотрим принцип работы рассматриваемых агрегатов, что упростит процесс поиска неисправностей.У ствольных и прямых агрегатов принцип работы одинаковый, несмотря на их отличительные конструктивные параметры. Все перфораторы работают по такому принципу:


В инструменте создаются не только вращательные движения, но и барабаны, за счет которых возникают тяжелые виды работ с бетонными и железобетонными конструкциями. Имея представление о том, как устроен перфоратор, а также как он работает, не составит труда взяться за его ремонт, который можно провести в домашних условиях.



Какие виды неисправностей возникают на перфораторах

Если перфоратор не работает, то его не следует сразу разбирать. Не нужно спешить с покупкой нового электроинструмента. Действовать нужно по порядку. Во-первых, не помешает узнать, какие неисправности чаще всего встречаются на перфораторах, что поможет упростить не только ремонт, но и выявить причину поломки.

Чаще всего причиной поломки является износ деталей.Если детали качественные – имеют большой срок эксплуатации, а в случае некачественных комплектующих, как на бытовых агрегатах, прибегать к ремонту перфоратора своими руками приходится довольно часто. Именно поэтому бытовые перфораторы не рекомендуется эксплуатировать часто и длительно, иначе необходимость его ремонта в ближайшее время неизбежна.

Устройство перфоратора показывает, что агрегат преобразуется в механическую энергию, которая используется для выполнения полезных действий.Условно инструмент можно разделить на две части:



Собственно поломки тоже делятся на электрические и механические. К частым признакам механических неисправностей перфораторов можно отнести:

  1. При нажатии на кнопку пуска появляются признаки работы мотора, но при этом актуатор стоит на месте
  2. В патроне инструмента работает рабочее сопло. заклинило – трутень, зубило, клинок, коронка и т. д.
  3. Невозможно установить форсунку в картридж
  4. При включении агрегата возникают посторонние шумы
  5. Не переключать режимы работы
  6. Утечки смазки

Выявить неисправности механической части перфоратора намного проще, чем электрической. Это связано с тем, что пользователь видит признаки поломки, что на 90% упрощает процедуру проведения ремонта. К частым неисправностям электрической части перфоратора относятся:

  1. При нажатии на кнопку «Пуск» нет признаков работы мотора
  2. Повышается искрение щеток в работе, а также признаки неисправности. ощущение Гэри
  3. При работе инструментом дымится
  4. При нажатии на кнопку происходит попеременное включение и отключение мотора.

Практически во всех случаях неисправности перфоратора потребуется его разобрать своими руками. Сделать это несложно, но и торопиться не стоит. Ведь нередко неработоспособность инструмента может возникнуть из-за отсутствия электричества в розетке. Поэтому важно приступить к ремонту перфоратора своими руками по инструкции.

Ремонт электрической части перфоратора Диагностика повреждений и их устранение

Чаще всего, как показывает практика, поломка перфоратора происходит в электрической части, поэтому именно с нее нужно начинать диагностику.Если инструмент работает, но при этом трескается, гудит или издает другие звуки, то поломку следует искать в электрической части, поэтому сразу рекомендуется пропустить пункт о ремонте электрической части и перейти к устранению поломки в механике.

Диагностика электрической части зависит от того, какая именно поломка произошла – прибор не подает признаков жизни или работает, но при этом искры, дымит или периодически отключается.Итак, чтобы исправить перфоратор без сторонней помощи, необходимо следовать инструкции. Рассмотрим основные виды поломок и способы их устранения.

Двигатель не включается и признаков жизни не подает.

Самая частая поломка, когда инструмент не включается. На причины могут действовать разные факторы – от отсутствия электричества в розетке до поломки электродвигателя. Но для начала искать причину нужно от меньшего к большему, а не наоборот.Немедленно разберите перфоратор, если он не подает признаков нецелесообразности жизни, так как этому могут способствовать такие типы неисправностей, как описано ниже.

Нет напряжения в сети

Первичная, но в 15% случаев такие виды поломок возникают именно по этой причине. Вы работаете, и вдруг инструмент перестает подавать признаки жизни. Проверьте наличие электрического напряжения в комнате. Даже если в комнате включены лампочки, то это не значит, что все нормально.Возможно, во время сверления или работы перфоратора вы зацепили в стене провод, на который подается питание на розетку. При еще долгой работе кабель мог переборщить, и на счетчике «АВТОМА» выбить. В большинстве случаев розетки и освещение в комнатах запитываются от разных автоматов, признак наличия света в комнате не означает, что все в порядке.



Чтобы убедиться в наличии напряжения в сети, необходимо использовать или мультиметр. Лучше взять мультиметр в руки, и, установив его в режим измерения переменного напряжения выше 220 В, вставить щуп в отверстие розетки.Если электричество в розетке есть, а его показатели соответствуют норме (не ниже 190В и не выше 250В), то переходим к следующему этапу проверки.

Повреждение сетевого провода

Электродвигатель инструмента вращается по сетевому проводу, длина которого зависит от производителя перфоратора. При работе инструментом можно повредить не только кабель в стене, но и сетевой провод. И это может не обязательно работать в мастерской инструмента, но также передавать провода через дверь или другие предметы, инструменты и материалы.



Выявить неисправность провода можно следующим образом – визуально осмотреть его на наличие дефектов в виде трансмиссии, повреждений и заправки. Если признаков брака нет, бить в барабаны рано. Тут можно и откормить, поэтому для выявления 100% исправности сетевого провода нужно будет его называть.

Для сетевых проводов потребуется разобрать перфоратор. Точнее разбирать нужно не весь инструмент, а только его ручку.После этого установите тестер в режим вызова, и прикоснувшись одним щупом к выводу на вилке, а вторым – к проводу dwell (подключенному к кнопке), проверьте. Звуковой сигнал означает, что я жил в порядке. Аналогично проделать процедуру для второй вены. Если прозваны оба сердечника, то нужно произвести более серьезный ремонт перфоратора своими руками.

Ремонт кнопок перфоратора и диагностика его неисправности

Что такое кнопка на перфораторе (ее еще называют выключателем) – это часть электрической цепи, которая отвечает за ток в электродвигатель, то есть, для включения и выключения самого инструмента.Если сломалась пуговица на перфораторе, ее можно отремонтировать. Однако практика показывает, что попытки ремонта предпринимаются мастерами в тупик, и результат таких попыток один – покупка новой кнопки. Просто поспешите покупать пуговицу к перфоратору, так как это не всегда слабое звено.



Если механически он не дает признаков поломки, то вероятность его неисправности составляет 50%. Если при нажатии на кнопку возникает ощущение неисправности, которое проявляется такими признаками, как поездка, заклинивание, недоделанный или нужно приложить большие усилия для ее нажатия, только звонок поможет подтвердить ее поломку.Для этого вам также понадобится мультиметр, которым нужно проводить контакты.

Следует учитывать, что в зависимости от модели перфоратора пусковые установки могут отличаться. Причем разница не только в дизайне, но и в функциональности. Профессиональные модели перфораторов снабжены пусковыми кнопками без регулятора оборотов, но с рычагом переключения направления вращения патрона – реверс. Бытовые перфораторы, которые также часто заменяют сверла, снабжены дополнительными регуляторами оборотов, что дает возможность проводить работы с соответствующей частотой вращения патрона, например, когда нужно просверлить оленя при обработке материала.

В зависимости от модели перфоратора кнопку можно разобрать и очистить ее контакты. Однако, если он перекручен, лучше сразу заменить. Убедитесь, что проблема неработоспособности инструмента именно в кнопке, в этом поможет мультиметр, установленный в поперечном режиме. Включите поперечный режим и прикоснитесь обеими кнопками перца к соответствующим клеммам. При этом спусковой крючок на кнопке должен быть нажат. Если при нажатии на кувшин издается соответствующий звуковой сигнал, кнопка исправна, а если нет, то ее необходимо заменить.

Ниже представлена ​​схема подключения кнопки на перфораторе с реверсом без регулятора. Такая схема будет полезна не только кнопкам без кнопки, но и тем, кто не запомнил расположение проводов при замене переключателя.



Если вы разобрали перфоратор и не знаете, куда подключить щуп для трансвеллов, то вам нужно найти провода, идущие на питание и конденсатор. Неважно, перфоратор какой марки у вас сломался, Бош, Макита или другие, в любом случае принцип проверки одинаковый.Для снятия проводки с контактов переключателя на некоторых моделях перфораторов потребуется тонкая проволока или селай. Силос вставляем в тонкое отверстие возле контакта, куда входит провод, и снимаем его.

Если вы хотите, чтобы новая кнопка светилась намного дольше, рекомендуется купить оригинальный образец. Ниже на видео показан ремонт кнопки перфоратора и ее замена своими руками.

Как отремонтировать перфоратор при истирании щетками

Если на перфораторе стираются графитовые щетки, которые предназначены для передачи тока на коллектор, подключенный к обмотке якоря.Принцип работы электродвигателей заключается в создании магнитного поля статором, которое способствует перемещению подвижной части – якоря или ротора.

Со временем стираются графитовые щетки на перфораторе, что абсолютно нормально. Если они истираются, то качество контакта ухудшается, следовательно, есть сильная искра, которая видна через вентиляционные отверстия в корпусе перфоратора, а также при обнаружении запаха гари и дыма , надо заменить щетки.Эти элементы не ремонтируются, так как относятся к разряду расходников. Если они изнашиваются, то потребуется замена щеток электродвигателя. Щетки меняются довольно просто, для чего необходимо снять их с щеточного узла, предварительно оплатив винты, отсоединить провода питания, идущие от кнопки, а затем установить новые в обратной последовательности снятия.



Определить неисправность и непригодность щеток к дальнейшему использованию можно путем измерения длины их рабочей части.Если длина графитового основания меньше 8 мм, значит, элементы необходимо заменить. После замены перфоратор будет работать как новый. Процесс замены щеток на бочкообразном перфораторе Einhell описан в видеоматериале.

Неисправности регулятора оборотов

Не на всех моделях перфораторов есть регулятор оборотов. Это устройство обычно имеет конструкцию кнопочного механизма. Если в конструкции вашего инструмента есть регулятор вращения патрона, вышедший из строя, он ремонту не подлежит, поэтому подлежит замене.

Определить неисправность регулятора поможет такой признак, как отсутствие изменения частоты вращения патрона. Еще одна неисправность регулятора может быть причиной самой полной неработоспособности инструмента.

Неисправности электродвигателей перфоратора

Сердце любого электроинструмента – коллекторный электродвигатель, преобразующий электрическую энергию в механическую. Если по диагностике и ремонту произведены все описанные выше действия, а перфоратор не работает, значит, требуется ротор электродвигателя перфоратора.Это один из самых сложных элементов инструмента, требующий особого подхода. Поломки этого узла можно разделить на две части – неисправности в роторе и статоре.

При диагностике и ремонте якоря электродвигателя

Диагностику ротора (якоря) необходимо начинать с проверки состояния коллектора – это пластины или ламели, за счет которых протекает ток через кисти. Для начала нужно осмотреть состояние этих ламелей, на которых не должно быть признаков нагара и спонтанности.Если Нагар есть в наличии, значит причина неработоспособности в нем. Чистку нагара рекомендуется выполнять мелкой наждачной бумагой. Для пробной очистки нужно взять шерсть со спиртом и тщательно очистить каждую пластину.



После очистки коллектора и замены щеток нужно проверить, работает ли перфоратор. Если такой ремонт перфоратора не дает положительных результатов, то необходимо будет армировать мультиметром, и проверить пригодность якоря.

Причинами боя якоря электроинструмента являются:

  • Нарушение изоляции обмотки, приводящее к увеличению сопротивления
  • Нарушение целостности обмотки или проема
  • Конструктивирование стального сердечника

Процесс проверки исправного якоря электродвигателя заключается в выполнении следующих действий:


Заменить обмотку своими руками в домашних условиях практически невозможно, поэтому вам потребуется помощь профессионалов.Практика показывает, что замена обмотки уместна только при наличии дорогостоящего перфоратора, покупка нового якоря к которому обойдется в кругленькую сумму. Если перфоратор недорогой, проще купить новый ротор и заменить его самостоятельно, чем арендовать услугу. Принцип проверки помощи ротора на всех электроинструментах одинаков, поэтому подробное описание приведено на примере болгар.

Неисправности статора на перфораторе как выявить и устранить

Статор – это неподвижная часть электродвигателя, которая также состоит из стальной основы, на которую намотана медная обмотка.Статор представляет собой магнит, за счет которого происходит удар по ротору, тем самым приводя его в движение. Чтобы убедиться, что статор перфоратора в исправном состоянии или неисправен, также нужно взять мультиметр в руки и провести несложные манипуляции:

  1. Проверяется наличие сопротивления между обмотками статора и сердечником. Щупом прикасаемся к выводу обмоток, а вторым к сердечнику. Отсутствие сопротивления говорит об обслуживании прибора
  2. Каждым щупом нужно поочередно касаться соответствующих выводов обмотки.Сопротивление в каждой обмотке должно быть примерно одинаковым, а при большом разбросе можно сделать вывод о нарушениях изоляции.
  3. Визуальный осмотр статора также позволит сделать вывод о его пригодности. Если есть признаки расслоения стальных пластин, их необходимо будет заменить. Если повреждена только обмотка, статор подлежит ремонту. Однако его необходимо будет сдать в сервисный центр для перемотки.



Также стоит отметить, что перфораторы оснащены мощными электродвигателями с большим моментом, поэтому проблемы с выходом из строя «сердца» инструмента встречаются крайне редко.Если это произошло, то причина этого – неправильная работа инструмента, например, бытовые перфораторы могут долго не работать. Еще одна причина может заключаться в неправильном хранении, когда инструмент лежит во влажном помещении. В любом случае факторов, которые могут послужить причиной выхода из строя мотора, достаточно, поэтому только после выявления конкретной поломки будет принято решение о ее устранении.

Ремонт механической части перфоратора диагностика повреждений и их устранение

При поломках механической части перфоратора также необходимо будет произвести разборку инструмента для выявления дефектов.Механические поломки обнаружить намного проще, так как они слышны или видны после разборки.



В механической части перфоратора есть три основных узла, которые необходимо отремонтировать:

  1. Редуктор – чтобы выявить поломку этого узла, вам нужно будет разобрать инструмент, а затем осмотреть механизм. Если это бочкообразный перфоратор, то масло нужно сливать. Визуально можно выявить такие дефекты шестерен, как приглушенность зубьев шестерни, неисправность пьяного подшипника, нарушение ударопрочности.Ремонт редуктора перфоратора в отличие от электродвигателя можно выполнить своими руками.
  2. Картридж – еще один узел, который при неправильном уходе может выйти из строя. Часто поломки картриджа связаны с его засорением изнутри. Устранить неисправности картриджа на перфораторе можно после разборки этого узла. Если внутренние детали повреждены, то картридж необходимо заменить.
  3. Переключатель режимов – полезная опция, которая предназначена для работы с инструментом не только для сверления, но и для сверления

Все эти узлы рано или поздно ломаются, и чтобы не брать инструмент в сервисный центр, рекомендуется отремонтировать перфоратор своими руками.

Ремонт коробки передач или если не работает перфоратор в режиме ударного молотка

Если перфоратор не включает перфоратор, а сверлит, то есть не работает ударная функция, то причины этого могут быть такими такие факторы, как неисправность плавающего подшипника (разрушение внутренней резьбы) и целостность штока (юрка). Выявить такую ​​поломку без демонтажа пластикового корпуса невозможно, поэтому перфоратор (его механическая часть) разбирают, и исследуют внутреннюю конструкцию механизма.



Как заменить пьяный подшипник на перфораторе

Если вышел плавающий подшипник (на прямом) или коленчатый (на цилиндрический) агрегаты, то их следует заменить. Если причина неработоспособности перфоратора – штанга или бой, который со временем изнашивается, его тоже следует заменить. Процесс демонтажа пьяного подшипника довольно прост. Для этого при помощи отвертки извлекается фиксирующий П-образный кронштейн, после чего подшипник можно снимать вручную.



При замене плавающего подшипника потребуется качественная очистка всех внутренних деталей.



Как отремонтировать барабан тушить и собрать на место

Пробой ударного рассола на перфораторах – частая неисправность, которую можно устранить, узнав, как правильно разобрать конструкцию редуктора . Если необходимо отремонтировать или заменить ударник (это доска), то процесс его снятия с растровой трубы выполняется следующим образом:


В результате получаем дозатор, который состоит из каких-то деталей, включая уплотнительные манжеты, которые рекомендуется заменить новыми.


Часто болт амортизатора не подлежит замене.



После его замены необходимо собрать детали и установить механизм на место внутри растровой трубки, предварительно смазав каждый элемент. Фиксация противоударной балки осуществляется стопорным кольцом, которое устанавливается с помощью отвертки.

Как производится снятие и замена перекосов подшипников и амортизаторов на перфораторах, это подробно показано в видеоматериале.

В любом случае при смене деталей одновременно нужно полностью заменить смазку, очистив весь механизм и корпус механической части от старого поколения. Если этого не сделать, то ремонт с большой вероятностью необходимо повторить, так как в смазке содержится много металлической пыли и осколков.

Если картридж перестал вращаться, как отремонтировать

Перед ремонтом перфоратора нужно будет начать выявить причину поломки.Например, если не крутится рабочий орган или картридж, причиной этого может быть лоскутный механизм. Момент от вала двигателя на промежуточный вал инструмента не передается из-за истирания зубьев шестерен, поэтому патрон не вращается.



Другой картридж может не вращаться из-за заклинивания редуктора. Если часть зуба шестерни выломалась, она могла быть закрыта во вращающихся элементах, что привело к заклиниванию.Если редуктор заклинило, это будет слышно. Двигатель будет гудеть, но инструмент работать не будет. Устранить такую ​​поломку поможет разборка инструмента и удаление застрявших деталей.

Если патрон не держит сверло и постоянно выпадает

Если при установке в патрон инструмента Бура или других насадок происходит их утрата, то причина этого – несоблюдение правила работы агрегата. Работать инструментом, в котором не держатся бурские и другие насадки, не только сложно, но и опасно.



Если картридж не держится, причиной этого является его износ или поломка. Для устранения такого вида поломки потребуется разобрать картридж и выявить причину. Причинами могут быть следующие факторы:

  • Деформация фиксирующих шариков для перфораторов с картриджем SDS Plus и роликов для SDS Max
  • Разработка ограничительного кольца
  • Пружина крепления паруса

Заменив изношенную деталь, картридж снова начинает исправно работать.Как разобрать картридж перфоратора и отремонтировать, показано на примере SDS MAX SDS Max Dion Tool в видео ниже.

Не держит патрон в перфораторе причины и ремонт

К тому же патрон не держит насадки, бывают такие ситуации, когда бруптер летит вместе с патроном. Это тоже неприятное явление, которому есть объяснение. Причина такой поломки – износ крепления корпуса, который зафиксирован элементом.Шасси картриджа крепится за счет стопорного кольца, посаженного на конец растровой гильзы.



Как только нарушается целостность стопорного кольца, то рассыпается весь картридж со всеми компонентами – защитный кожух, шарики, ролики, пружины и тому подобное. Отремонтировать перфоратор своими руками под развевающийся патрон не составит труда. Для этого нужно расставить все предметы на свои места, а затем закрепить все новым стопорным кольцом.Для установки стопорного кольца вам понадобятся специальные приспособления – круглые валки.

Как заменить подшипники на перфораторе и их смазка

На перфораторе есть не только «пьяный» подшипник, но и обычные шариковые подшипники, на которых центрируется якорь электродвигателя. Подшипники, обеспечивающие вращение вала якоря, требуют регулярной смазки. Перекошенный подшипник тоже должен быть в смазке, иначе это может ускорить его износ. При установке сверл и других насадок необходимо смазать их хвостовики, что продлит срок службы компонентов картриджа, среди которых есть фиксирующие шарики или ролики в зависимости от типа картриджа.



Для демонтажа подшипников и их замены вам потребуется специальный инструмент, называемый съемником. Установка новых подшипников выполняется с помощью трубки и молотка подходящего размера. При установке новых устройств также следует учитывать один фактор – они не должны отслаиваться относительно вала Ротора. Как меняется пьяный подшипник, уже известно. На бочкообразных перфораторах коленчатый вал может быть установлен вместо пьяного подшипника, который имеет больший ресурс по сравнению с аналогом на прямых агрегатах.

Это интересно! Если сравнивать стоимость ствольных моделей с ударными механизмами – пьяным подшипником и коленвалом, то последние дороже, что связано с их эффективностью и надежностью. Однако это не означает, что модели с плавающими подшипниками неэффективны. У них чуть меньший ресурс, но при этом высокий КПД ударной работы.

Как разобрать редуктор на перфораторе и отремонтировать

Для диагностики редуктора, а также его ремонта на перфораторе потребуется его запустить.Как это сделать правильно, рассмотрим далее. Первоначально необходимо открутить все винты, удерживающие пластиковую крышку корпуса, а также демонтировать картридж. После этого коробка передач с корпусом разводится в разные стороны до появления между ними зазора. Для снятия переключателя режимов необходимо сначала перейти в режим «Удар со сверлением», а затем произвести демонтаж. Для этого прижмите переключатель к корпусу и сместите его чуть ниже ударного режима со сверлением, после чего перетяните.

После выключателя можно снять пластиковую крышку корпуса, под которой находится редуктор, или снять механизм с основания корпуса. Все зависит от модели перфоратора, который ремонтируется. После ремонта редуктора на перфораторе его нужно будет собрать на месте, предварительно обработанном смазочными материалами. Смазки должно быть достаточно, чтобы исключить вероятность нахождения механизма в условиях без смазочных веществ.

Как отремонтировать перфоратор для боке

Разборка перфоратора не представляет никаких сложностей, но процесс демонтажа отличается в зависимости от типа инструмента.Например, ремонт ствольного перфоратора начинается со слива масла из специальной емкости, при этом на пистолетных устройствах таких устройств нет.


Процесс разборки ствола перфоратора начинается с того, что снимается пластиковая крышка, которая находится сверху. Чтобы получить доступ к электрической части, вам нужно будет снять пластиковую крышку внизу. Принцип ремонта электрических и механических частей перфоратора ствольного типа аналогичен прямым устройствам.

На перфорациях ствола вместо косых подшипников используются кривошипно-шатунные механизмы. Однако в конструкции таких агрегатов на кулачке кулачка вместе с эксцентриком используются подшипники скольжения. Все эти механизмы работают в жидкой смазке, количества которой должно хватить. Если смазки недостаточно или ее не меняли долгое время, увеличивается вероятность выхода из строя механизма штанги.



Если он рабочий, как на фото, необходимо заменить уплотнитель и смазать его.Если он поврежден, то его следует полностью заменить.

Это интересно! Платы не имеют в конструкции механизма функции сверления, как это присуще пистолетным устройствам. Это означает, что профессиональные ствольные агрегаты используются исключительно для тяжелых работ, как долбежные, так и сверлильные. Кроме того, в конструкции таких агрегатов используются только патроны под насадки с хвостовиком. SDS- макс.

Как использовать и ухаживать за перфоратором, чтобы часто не ремонтировать

Сколько прослужит электроинструмент, все зависит от того, как он правильно и хранится.Даже если это профессиональный инструмент для популярных брендов DeWalt, Makita, Metabo, Bosch, Hitachi и других, это не значит, что они могут быть загружены полностью. Любой, даже самый качественный и дорогой инструмент, имеет свой определенный ресурс, который во многом зависит от характера эксплуатации и хранения.



Если вы хотите продлить срок службы только что приобретенного перфоратора, то с первых дней необходимо соблюдать ряд следующих рекомендаций:

  1. Перед использованием инструмента необходимо проверить его техническое состояние визуально
  2. Использовать агрегат только для тех работ, для которых он предназначен.Если в пункте назначения нет варианта сверления, то попробуйте просверлить отверстие ударной функцией в металле или дерево не стоит, так как не только сделаете, но и сломается инструмент
  3. Перед установкой бора и другие насадки в картридже, необходимо обязательно нанести смазку на хвостовую часть. Это продлит срок службы не только инструмента, но и используемых насадок
  4. По окончании работ очистите перфоратор от пыли и мусора, а еще лучше с помощью компрессора и продувочного пистолета очистите инструмент сжатым воздухом
  5. Не храните инструмент во влажных помещениях, так как в конструкции рабочих механизмов скапливается влага, которая не только разрушает металл, но и может вызвать короткое замыкание при включении инструмента в розетку

Это простейшие правила, которые помогут продлить срок службы инструмента до 5-10 лет в зависимости от частоты его применения.Помимо электрических, есть еще аккумуляторные модели перфораторов, ремонт которых практически аналогичен. Конструктивно аккумуляторные устройства аналогичны ствольным агрегатам, только дополнительно комплектуются автономными батареями.

В целом следует отметить, что если известна конструкция устройства и принцип работы, то любой ремонт перфоратора своими руками из разных марок не доставит большого труда. Сложности возникают только в основном с электричеством, но с помощью вышеперечисленного материала любые поломки легко устранить.На переходник перфоратора для крепления сверла

Перфоратор – инструмент, без которого сегодня невозможно представить большую часть строительных и ремонтных работ. Поэтому сегодня иметь этот инструмент стремится каждый человек, связанный с подобными произведениями. Видео о ремонте перфоратора заинтересует всех, кто хочет уметь самостоятельно устранять поломки этого инструмента.

Выяснение причины поломки

Чтобы знать, что именно нужно отремонтировать, стоит разобраться с причинами поломки перфоратора.Сделать это поможет это видео.

Замена подшипника в перфораторе

Если при работе с перфоратором вы слышите нехарактерный «шорох» или чувствуете, что сверло «говорит», пора заменить подшипник. О том, как это сделать, расскажет это видео.

Разборка перфоратора КПП

Редуктор перфоратора предназначен для передачи вращательного движения патрону от двигателя. Это то, что приводит в действие ударный механизм. Чтобы заменить детали или смазать их, редуктор необходимо разобрать.Как это реализовать, узнайте из видео.

Еще один сюжет, посвященный разборке коробки передач.

Смазка перфоратор

Для. Чтобы перфоратор не сломался и не вышел из строя, за ним нужно тщательно ухаживать. Регулярная смазка перфоратора – одно из условий правильного ухода за инструментом. Чтобы смазать перфоратор, его следует предварительно разобрать. Как это сделать, вы узнаете, ознакомившись с этим видео.

Как продлить срок службы пуансона

Защитить перфоратор от пыли – значит сократить срок его службы.Если вы хотите узнать, как своими руками сделать защиту инструмента от пыли, смотрите это видео.

Любой инструмент, в том числе перфоратор, требует особого ухода и опоры. Поэтому каждый владелец такого электроинструмента обязан производить регулярный осмотр агрегата, чтобы знать, как разобрать перфоратор. Лаконичность и ремонт устройства вполне возможно произвести в домашних условиях, не тратя ни копейки на услуги специалиста.

Перфоратор – обязательный инструмент на любой стройке, но из-за неосторожного обращения он очень быстро изнашивается и выходит из строя.Происходит это из-за большой нагрузки на инструмент. Как известно, перфоратор часто работает на полную мощность в самых тяжелых условиях. Из-за таких нагрузок повреждаются даже фирменные модели. Поэтому каждый владелец данного аппарата должен знать, как отремонтировать перфоратор своими руками.

Как и любое другое техническое устройство, перфоратор может быть закреплен, для этого не нужно отнести его в специализированную мастерскую. Хотя не каждый мужчина умеет ремонтировать перфоратор, но не беда! Эта статья поможет вам произвести ремонт своими руками без посторонней помощи.

Самая частая причина поломки инструмента – разводка провода. Из-за простой невнимательности люди платят немалые деньги за наличие поломки в услугах по ремонту перфоратора. Достаточно элементарного осмотра, чтобы понять, что инструмент сломался условно, что его легко исправить без посторонней помощи.

Есть дилер?

Не всегда визуальный осмотр поможет выявить причину поломки. В этом случае следующим шагом будет разбор перфоратора.Если устройство прослужило много лет и не представляет значительной ценности, можно попробовать найти причину поломки, разобрав инструмент на отдельные детали. Смело приступаем к безопасному ремонту, если причина неисправности инструмента визуально визуально и уже есть представление о заливке перфораторов. Если устройство было куплено относительно недавно, а сама модель более современная и стоит немалых денег, лучше всего обратиться в сервисный центр, ведь ремонт может не столько отремонтировать устройство, сколько навредить.Если сборка агрегата не выявила поломки, то с ремонтом перфоратора необходимо отложить. В последнем случае не лишним будет обратиться к опытному специалисту.

Признаки неисправности оборудования

У любых неисправностей инструмента есть свои причины. Человек, купивший инструмент, например, Bosch или Sparky, ждет соответствующего ему высокого результата работы, как от каждого зарубежного качественного продукта. Чтобы исключить риск серьезных поломок, нужно знать принцип работы устройства.По некоторым характерным признакам можно выявить причину поломки и предотвратить появление более серьезной проблемы.

Знаки:

  • Понюхайте Гэри из устройства.
  • Во время работы возникают паузы или небольшие замыкания.
  • Аппарат не включается с первого раза или работает с перебоями.
  • Появление посторонних шумов при работе с устройством. При этом раньше таких шумов не было.

Нельзя игнорировать любую из вышеперечисленных функций.Начните выяснять причину выхода агрегата из строя. Для бесперебойной работы в течение длительного времени внимательно следите за инструментом и ухаживайте за ним. Для ремонта аппарата следует изучить составные части перфоратора и научиться разбирать и собирать его.

Разборно-сборочный инструмент + (видео)

Поврежденный провод на устройстве, как и другие мелкие механические повреждения, можно заметить без труда. Если произвести тщательный осмотр деталей инструмента, несложно увидеть и другие мелкие неисправности, которые привели к поломке устройства.При более серьезных проблемах потребуется разборка перфоратора. И по окончании ремонтных работ – еще и сборка перфоратора. Вторая операция в некоторых случаях оказывается сложнее первой – появление после сборки ненужных деталей укажет на необходимость ремонта. Чтобы этого не произошло, нужно не только знать, как исправить перфоратор, но и как его собрать. При ремонте инструмента важно быть внимательными и аккуратными, тогда в 99% случаев ремонт будет успешным!

Чтобы приступить к ремонту перфоратора, в том числе ствольного, необходимо правильно разобрать устройство:

  • Удаление резинового наконечника и кольцевой пружины.После этого приступаем к снятию кожуха муфты дрели.
  • Осторожно вытащите стальной шарик, выполняющий роль фиксации.
  • Снятие ручки переключателя, предварительно переведя рычаг рабочего режима в максимальное положение. Нажмите кнопку блокировки статуса.
  • Снятие накладки (задней) на ручке.
  • Снимите щетки двигателя.
  • Снятие передней части, для чего нужно открутить 4 винта, расположенные возле бора.
  • Вытащить ротор.Для этого откручиваем крепы, расположенные на статоре, после чего от контактов статора остается 4 вывода.
  • Вытащить оставшиеся детали.

В некоторых случаях, если проблема кроется в коробке передач или ударном механизме, дополнительно откручивают торец картера коробки передач, после чего аккуратно снимают крышку из пластика. Чтобы детали оставались на месте, лучше всего производить весь этот процесс, положив инструмент на бок.

Ремонт своими силами + (видео)

В большинстве случаев ремонт заключается в замене сломанных и дефектных деталей.Но есть и другие проблемы в работе прибора:

  • Обмотка твита. Для решения проблемы необходимо переделать якорь и статор.
  • Щетки износа. В этом случае прибегают к разбору перфоратора и замене изношенных деталей.
  • Износ перфоратора антик. Ремонту не подлежит, только замене.
  • Картридж перфоратора. Проблема будет заметна, если его ободок будет постоянно замедлять вращение. Обосновывайте.
  • Плохая смазка.Периодически проверяйте уровень масла в поддоне. Некоторые части инструмента являются смазочными: промежуточный вал, шестерня шестерни.
  • Износ подшипников. Подшипники в процессе эксплуатации постепенно собирают пыль и грязь, смазка загустевает, они начинают перегреваться и как следствие – выходят из строя. Подлежит замене.

Если у вас серьезная поломка, и у вас нет опыта ремонта, лучший вариант для вас – опытные мастера. Не приступайте к ремонту, если не уверены, что сможете самостоятельно определить причину поломки, и не в состоянии ее устранить!

Электрический молоток, пожалуй, самый популярный прибор, применяемый при строительстве, ремонте и т. Д.

Этот инструмент эксплуатируется в достаточно тяжелых условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это рано или поздно приводит к тому, что инструмент выходит из строя и требует ремонта.

Электроперфоратор представляет собой сложное инженерное изделие, состоящее из узлов, обеспечивающих движение патрона с установленным в нем барабаном. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в данном устройстве могут возникать неисправности, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электродрели. Одно из отличий заключается в том, что вместо зубчатой ​​пары, передающей крутящий момент на инструмент, в перфораторе монтируется полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого электродвигателем, в возвратно-поступательное движение картриджа.

Проблемы, требующие ремонта, могут возникнуть практически в любом узле устройства. Но перед тем, как приступить к ремонту, необходимо провести диагностику поломки и выявить причины, приводящие к ее появлению.

Следует отметить, что выявить поломку несложно, но иногда бывает необходимо разобрать корпус перфоратора.

Электроперфоратор, как и любое техническое устройство, имеет слабые места в конструкции. Они являются причиной возникновения поломок, требующих ремонта. Нередки случаи, когда перфоратор выходит из строя из-за вина, которое эксплуатирует его на протяженных режимах и с нарушением правил эксплуатации.

Следует понимать, что основные неисправности возникают в электрической или механической части.В механической части чаще всего возникают следующие проблемы:

  • устройство не выполняет свои основные функции – сверление и сверление;
  • бора в патроне;
  • форсунка не установлена ​​в картридже;
  • Посторонние шумы при работе с устройством.

В электрике чаще всего обнаруживаются следующие дефекты:

  • двигатель не работает;
  • чрезмерное искрение щеток;
  • Внешний вид Гэри или запах изоляции горелки.

Начало ремонта начинается с очистки корпуса устройства. Это нужно хотя бы для того, чтобы грязь не попала на разобранный перфоратор.

Механические поломки

При ремонте электроперфоратора часто возникает необходимость его анализа. Но перед его запуском необходимо убедиться, что неисправности возникли в механической части устройства. Разберем подробно, какие проблемы обнаружены и как их устранить.

Неисправности в редукторах

Платное обслуживание, плохо выполненный ремонт, работа перфоратора в продолжающихся режимах может привести к тому, что может выйти любая деталь, которая является частью этого механизма.Чтобы выявить дефекты коробки передач, необходимо ее разобрать, промыть деталь и затем провести тщательный осмотр.

Выявленные поврежденные детали подлежат замене новыми. Затем для сборки коробки передач, конечно, потребуется проложить смазку. Кстати, в инструкции по эксплуатации обязательно должна быть указана марка смазочного материала.

Неисправность картриджа

Если форсунка не входит в рабочее положение, то, скорее всего, причина кроется в картридже. Для устранения этого дефекта нет необходимости в демонтажном приспособлении.Как правило, помехи для установки форсунок заключаются в том, что внутрь картриджа попал мусор.

Неисправность переключателя режимов

Для выявления неисправностей в коммутационном устройстве перфоратор все равно придется разобрать. В принципе, неисправность можно выявить при внимательном осмотре механизма переключения.

В принципе перечислены основные узлы, в которых поломки возникают чаще всего и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникнуть по разным причинам.Например, нет режима ударного молота. То есть бор вместе с патроном вращается, но не сотрясает работу на рабочей поверхности. Чаще всего причиной, в данном случае, является плавающий подшипник. Еще одной причиной такой неисправности может стать повреждение стальной отводки. В обоих случаях требуется замена неисправной детали.

Нередки случаи, когда при включении инструмента двигатель работает, но патрон не вращается. Чаще всего это происходит из-за понижающей коробки передач.Кстати, долго держать перфоратор во включенном состоянии, когда патрон не допускается, обмотка двигателя может сгореть. Перфоратор придется разобрать и устранить дефекты коробки передач. Они могут быть вызваны либо повреждением шестерни, либо мусором в ней.

Еще один недостаток заключается в том, что патрон не может исправить расточку. Такая проблема может возникнуть на инструменте, который эксплуатировался долгое время. Причина этой проблемы кроется в износе крепления корпуса приспособления.

Электрические неисправности

Серьезные проблемы могут вызывать и неисправности, связанные с электрической частью перфоратора. Кстати, отказ от работы может быть вызван банальным отсутствием напряжения в розетке.

Кстати, устранение неполадок надо начинать с меньшего. То есть необходимо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает признаков жизни, велика вероятность того, что электрическая часть инструмента вышла из строя.К основным дефектам электриков можно отнести:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любое электрическое устройство. Если в сети присутствует напряжение, то нужно проверить целостность кабеля.

Для выявления этого дефекта он осматривается, затем с помощью тестера прозвонит. Чтобы исключить обрыв кабеля, его можно спрятать, либо сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки запуска

Причиной данной неисправности может быть элементарное окисление контактов в кнопке.Чтобы проверить это предположение, необходимо демонтировать заднюю крышку корпуса. При отсутствии видимых следов окисления рекомендуется использовать тестер. Для устранения этой неисправности можно очистить контакты, но лучше заменить кнопку включения.

Стиральные щетки

При длительном и интенсивном использовании перфоратора изнашиваются щетки, через которые на двигатель поступает электрический ток. При большом износе они начинают говорить и появляется запах Гэри.Щетка должна иметь длину не менее 8 мм.

При достижении этого и меньшего значения они заменяются. Процедура замены довольно проста и с ней справится любой человек, даже не знакомый с азами электротехники.

Поломка регулятора оборотов

При обнаружении этой проблемы рекомендуется заменить весь узел. Но, справедливости ради, следует отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самая страшная неисправность, которая может возникнуть с электроинструментом.Пользователь должен понимать, что двигатель лучше не выносить. Для этого есть специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется специфический слой нагара. Его можно удалить самостоятельно, а потом попробовать включить. Если эта операция не помогает, то нужно вызвать якорь и статор. К сопротивлению обмоток предъявляются определенные требования.

Ремонт этих узлов разрешается производить только в условиях электроцеха.Допустимо выполнять эту работу и в домашних условиях, но только при наличии специального оборудования и определенных знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях, значительно сокращает ремонт перфоратора в целом.

Важно! Ремонт устройства производится при отключении инструмента от электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как рожковые обыкновенные, так и шестигранные, отвертки с разными шлицами.Съемник будет востребован для снятия подшипников.

Разборка и сборка перфоратора должна производиться по кинематической и электрической схемам перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости использовать специальное оборудование и инструменты, за исключением может быть тестер и двигатель для перемотки.

Причину поломки можно установить обычным осмотром.

Да, и для выявления проблем в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как уберечь прибор от поломок

Для обеспечения длительной и эффективной работы электроперфоратора достаточно нескольких простых правил. В частности:

  • При работе прикладывать жестко к инструменту нецелесообразно, в этом как минимум нет необходимости или тем более при чрезмерном давлении инструмент не работает быстрее.
  • Недопустимая работа электрокара в холостом режиме.
  • При работе с пористыми материалами имеет смысл отключать ударный механизм.При работе с особо твердыми материалами рекомендуется использовать смазку.
  • При работе, особенно продолжительной, необходимо следить за нагревом корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо прекратить выполнение работ и дождаться, пока он остынет. Нельзя использовать воду для охлаждения, ее использование может повредить детали коробки передач.
  • Работу с инструментом проводить в следующем режиме – не менее 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками может быть выполнен только частично. Но, например, такой узел, как электродвигатель, все же лучше выполнить в специальной мастерской.

Лучше всего ремонтировать в ремонтной мастерской той фирмы, в которой он был приобретен.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт ствольного перфоратора

Стволовый перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и не может работать в режиме сверления.

Следовательно, в силу конструктивных особенностей, чтобы добраться до определенных узлов, придется выполнять дополнительные операции, в частности для осмотра электродвигателя, необходимо снять нижнюю часть кожуха или крышки. А для замены щеток в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить его и установить на штатное место новый.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки от замка, установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то велика вероятность того, что подшипник достиг определенной степени износа. То есть его необходимо заменить.

Для этого необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен.Для его демонтажа может потребоваться съемник. Кстати, некоторые подшипники можно закрепить с помощью стопорных колец.

Замена патрона

Для замены брелока патрона в первую очередь необходимо учитывать, какая фирма выпустила данный товар. Все дело в том, что схемы крепления картриджей разных производителей имеют свои особенности.

Например, для демонтажа картриджа в перфораторе Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить картридж и установить на его место новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается пьяным подшипником. При интенсивной эксплуатации он может быть разрушен.

Для его ремонта потребуется плоская отвертка. После укладки футляр его необходимо вынуть из корпуса, разобрать, заменить изношенные детали и установить на место.

Ремонт растровых втулок и амортизатор

Для ремонта ударного механизма перфоратора необходимо снять растровую втулку, для этого необходимо освободить пружину и стопорное кольцо.После этого амортизатор заменяют на новый, либо отправляют на восстановление.

Замена втулки

Втулка выходит из строя довольно редко. Для его замены старый необходимо вынуть из алюминиевого корпуса и установить вместо него новый.

Перфоратор – инструмент, требующий серьезного отношения при эксплуатации и разборке. Для этого необходимо знать его устройство, все узлы, входящие в конструкцию инструмента. Быстрая ориентация в инструменте и знание того, как разобрать перфоратор, позволят избежать лишних затрат как в финансовом, так и в трудовом отношении.

Перфоратор, в отличие от обычного сверла, позволяет легко сверлить бетон и другие прочные материалы.

Любой, даже самый незначительный, сбой в работе устройства может привести к более серьезным триммерам. Быстро найти инструмент в поломке позволит его поэтапная разборка. Важно знать причину поломки и способы, которые позволят ее устранить. Разборка инструмента предполагает соблюдение определенной последовательности.

Поэтапная разборка перфоратора своими руками

Для начала исследуется верхняя ступица перфоратора, которая используется в первую очередь для компонентов.Извлечение всех деталей производится в следующем порядке:

  1. Наконечник.
  2. Шайба.
  3. Весна.
  4. Мяч.

Когда будет снята последняя деталь, вам нужно будет открутить все винты, удерживающие корпус. Затем снимите накладку на ручке при ее предъявлении, после чего нужно отсоединить каждый провод от стартера. Затем произведите извлечение щеткодержателя.

На следующем этапе коробка передач и корпус разделяются до появления зазора, через который следует удалить переключатель.Далее устройство следует зафиксировать в вертикальном положении с помощью тисков. Это позволит все детали от него.

Для разборки перфоратора Вы можете воспользоваться услугами соответствующей службы. Сделав это своими руками, вы сэкономите много времени и финансовых средств на ремонте оборудования. При выполнении работ необходимо соблюдать пошаговую инструкцию:

  1. Разборку начинаем с верхнего узла, предварительно сняв наконечник, шайбу и в конце – пружину с шариком.
  2. После снятия шара можно начинать закручивать винты, которые позволяют удерживать корпус.
  3. После этого снимите накладку на ручке при предъявлении, после чего каждый из стартерных проводов следует отсоединить.
  4. Снимите щеткодержатель.
  5. Отсоедините коробку передач от корпуса до образования зазора, чтобы выключатель можно было снять.

Завершающий этап разборки перфоратора заключается в вертикальной фиксации инструмента с помощью тисков, после чего из него вынимаются все детали и запчасти.

Разборка инструмента выполняется с особой внимательностью, так как необходимо запомнить расположение отдельных частей и последовательность их извлечения. Для них следует выбрать специальное место, иначе они могут потеряться, где-то развернуться, и перфоратор не будет ремонтироваться.

Вернуться в категорию

Что может послужить поводом для разборки перфоратора

Даже если перфоратор в хорошем состоянии, его все равно необходимо периодически чистить для профилактики.Для этого прибор разбирают, заменяя изношенные детали. Процесс разборки инструментов разных производителей примерно одинаковый, за исключением некоторых нюансов.

Перед разборкой устройства устанавливаются причины поломок, которые могут зависеть от поверхности устройства. Например, очень часто это не неудовлетворительное состояние пластикового пыльника на патроне из-за его износа.

Причинами разборки перфоратора могут быть нестабильность работы, запах Гэри, странные звуки при работе инструментом.

Это причина потери стопоров. Чтобы проблема не возникла, необходимо в процессе работы с инструментом использовать длинные сверла.

Основными предпосылками ремонта устройства и его разборки могут быть следующие:

  1. Нестабильная работа инструмента.
  2. Возникновение странных звуков при включении устройства.
  3. Появление запаха Гэри.
  4. При отсутствии видимых причин аппарат не забивает.

При обнаружении данных неисправностей требуется ремонт устройства.

Вернуться в категорию

Как разобрать шестерню пробойника

Следует с большой точностью опорожнить редуктор в разных направлениях с устройством устройства так, чтобы образовалась щель между 30 и 50 мм. Для начала следует перевести переключатель в положение «Удар со сверлением», только после этого снимите переключатель. После этого снимаем корпус с КПП.

Редуктор – элемент, передающий вращение патрона от электродвигателя. Это связано с приведением ударного механизма в рабочее состояние. Коробка передач включает в себя набор шестерен различной формы. Он может быть цилиндрическим, червячным или коническим.

Разборка пробойника: 1 – специальное кольцо, 2 – свободная втулка, 3 – кольцо, 4 – шарик, 5 – пружина. Щиток подшипника кожуха: 22 – замыкающая пружина, 29 – кольцо, 30 – пружина, 31 – стопор.

Узел устройства, включающий коробку передач, имеет электронное устройство, способное регулировать количество оборотов.Также они регулируются частотой ударов. Этот элемент требует периодического осмотра, смазки и замены изношенных деталей. Картридж разбирается перед разбором редуктора перфоратора, затем рычаг можно отключить переключением режимов. Для этого вам может понадобиться плоская отвертка.

Например, для ремонта якоря КПП или его статора на задней части инструмента откручиваем три болта и снимаем крышку. Перед началом работы инструмент необходимо отключить от электросети.Обязательно обратите внимание на состояние щеток. Однако необходимо вызвать кнопку включения и кабель.

При обнаружении поломки, после трансклока перейти к осмотру кабеля, так как надо проверять, нет ли в нем нищих. При отсутствии визуальных повреждений проверяют каждую завесу кабеля, заменяя ее. После проникновения внутрь коробки передач необходимо осмотреть такие детали и запчасти как:

  1. Шестерни.
  2. Станок.
  3. Поршень.

Важно обратить особое внимание на зубчатые зубцы. При обнаружении изношенных элементов их заменяют новыми. Если их нет, производят тщательную очистку уайт-спиритом или бензином.

Следует отметить, что ремонт перфораторов легкого класса не так сложен, как более серьезное оборудование, разбирать которое могут только профессионалы. Выбирая инструмент любого класса, лучше приобретать модель, в которой есть пылесос.Это устройство экономит время, затрачиваемое на чистку инструмента. Поскольку количество пыли будет наименьшим, использование инструмента будет безопаснее.

Еще одна проблема – поломка обмоток, которая тоже связана с появлением пыли. В этом случае инструмент разбирается, если требуется тщательная очистка и замена всех элементов, которые не подлежат ремонту.

Вернуться в категорию

Как разобрать перфоратор для смазки

В профилактических целях прибор необходимо чистить раз в две недели, пропитывая лаком или смазкой.Выбор смазки выполняется очень тщательно. Основные правила, которые нужно помнить при смазке:

  1. Следует покупать раствор того же производителя, что и сам перфоратор.
  2. Можно использовать масло, используемое для дизельного двигателя, если нет лака или специального масла.
  3. Необходимо заменить щетки, которые чаще подвергаются.

Пробивка перфоратора для замены щеток необходима, даже если инструмент довольно дорогой модели.Для замены щеток перфоратор разбирают по принципу, который описан выше. После этого надеваются кисти, которые изнашиваются, снимают их с конструкции, другие ставят на место.

Лучше всего использовать угольно-графитовые щетки оптимальные и не слишком дорогие. Применяются графитовые щетки, которые отличает долгий срок службы.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
