Перфораторы относятся к классу профессиональных электроинструментов и во много раз превосходят бытовые дрели по техническим характеристикам, а следовательно, стоят дороже. Если у ударной дрели основное назначение – сверление, то у перфоратора – долбление. У дрели ударная функция электромеханическая, а у перфоратора – электропневматическая.

При одной и той же мощности инструментов диаметр отверстия, проделываемого перфоратором, примерно в 1,5 раза больше, чем у отверстия, просверленного ударной дрелью.

Особенности перфораторов

Мощность и другие технические характеристики выбираемого перфоратора зависят от цели его приобретения:

  • до 5 кг. Мощность от 800 до 1000Вт. Работает с бурами диаметром до 20мм, может пробить неглубокое отверстие в бетоне;
  • более 5кг. Мощность более 1000Вт. Используются буры диаметром 30-50мм. Выполняет функции отбойного молотка.

Современные полнофункциональные перфораторы имеют три режима работы:

Перфоратор можно использовать не только для сверления различных материалов, но и для других работ – выдалбливания ниш или штроб в каменных стенах, скалывания лишнего материала и т. п.

При выборе необходимо учитывать

  • Регулировку скорости вращения.  Лучше, если у инструмента имеется фиксатор кнопки на максимальной скорости;

  • Стопор выключателя. Данная функция позволяет зафиксировать выключатель в выбранной вами позиции;

  • Отключение ударной функции перфоратора. Если такой функции нет, значит, перфоратор нельзя использовать как дрель;
  • Запасные щетки электродвигателя. Отдельно продающиеся щетки стоят дороже, лучше купить инструмент с дополнительным комплектом щеток. Особенно это важно, если вы выбираете профессиональный перфоратор с длительным периодом работы;
  • Переходник для установки сверл от дрели;
  • Комплект буров. Если в комплекте с перфоратором предлагается базовый набор буров, это выгодная покупка. Буры, продающиеся отдельно, стоят гораздо дороже.

Важные показатели:

  • Тяжелые перфораторы работают с мощными бурами, но подобная работа отнимает очень много сил;

  • Выбирая перфоратор, ищите золотую середину между необходимыми задачами и суммой, которую вы готовы потратить на инструмент;

  • Перфораторы имеют очень разные комплектации. В базовой комплектации может не оказаться нужных вам функций. Тщательно изучайте характеристики каждой конкретной модели.

Выгодно покупать инструмент с набором комплектующих. Это всегда дешевле, нежели приобретение необходимых деталей по отдельности.

Выбирая перфоратор, необходимо сравнивать инструменты одной категории. Нельзя сопоставлять профессиональный и бытовой перфораторы, у них разные задачи, и, соответственно, разный набор функций. По возможности отдавайте предпочтение перфораторам известных, хорошо зарекомендовавших себя на рынке марок.



Вернуться к списку статей

Как правильно пользоваться перфоратором – принцип работы, подготовка, применение

В сфере строительства и ремонта одним из самых необходимых и полезных инструментов выступает перфоратор. С его помощью можно сверлить, долбить и штробить по кирпичу, камню, бетону и другим материалами.

Задача пользователя или владельца этого инструмента заключается в том, чтобы правильно им пользоваться, а также заниматься периодическим обслуживанием.

Работа с перфоратором потенциально опасная. Поэтому перед началом эксплуатации нужно внимательно изучить руководство, заглянуть в правила, вспомнить основные тезисы техники безопасности.

Содержание

  1. Понятие о перфораторе, принцип работы и назначение
  2. Как подготовить перфоратор к работе
  3. Ошибки при эксплуатации перфоратора
  4. Как правильно пользоваться инструментом в зависимости от режима
  5. Режим сверления
  6. Режим ударного сверления
  7. Режим долбления
  8. Режим реверса
  9. Дополнительные режимы
  10. Переключение и регулировка режимов
  11. Правила безопасности при работе с перфоратором
  12. Установка и извлечение сверла
  13. Как установить сверло
  14. Как снять сверло

Понятие о перфораторе, принцип работы и назначение

Перфоратор — это специальный инструмент, с помощью которого осуществляются работы по обработке разных поверхностей. Это могут быть всевозможные конструкции, здания, сооружения. Устройство позволяет бурить отверстия, штробить и долбить материалы разной степени прочности. За счёт высокой мощности инструмент справляется даже с наиболее сложными задачами, чего не скажешь про обычную дрель.

Разница в конструкции перфораторов объясняется тем, кто производители применяют несколько разные технологии, предлагают ассортимент моделей, модификаций и технических дополнительных элементов.

При этом устройство и принцип работы всегда остаются одинаковыми.

Стоит отметить, что основная масса выпускаемых перфораторов являются электрическими. Это сетевые модели, а также аккумуляторные, которые стали недавно появляться. Но также существуют пневматические и бензиновые устройства. В быту они не применяются. Их назначение — это особо сложные задачи, спасательные работы и так далее.

Не сложно представить себе, как должен выглядеть перфоратор. Напоминает дрель, только больших размеров и с дополнительной ручкой для более комфортной, удобной и безопасной работы.

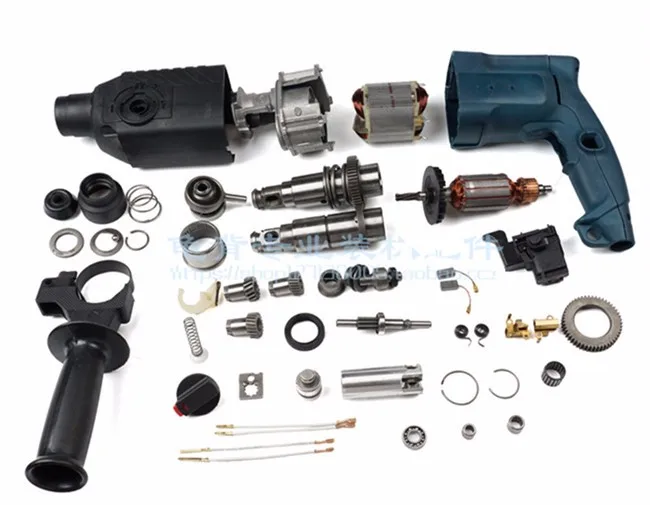

Вопрос в том, как работает стандартный перфоратор. На этот счёт есть 2 важных момента.

  • Ударный механизм. Главное отличие от дрели — это наличие поршневого ударного механизма. Активируется он с помощью гидравлического, пневматического или более распространённого электрического привода. Наиболее удобным и безопасным вариантом считается электропривод.
  • Устройство. Да, внешне перфоратор напоминает электрическую дрель. Но по факту инструменты абсолютно разные. При нажатии пусковой кнопки включается электромотор, который через шестерню передаёт на подшипник качения вращение. Он, в свою очередь, двигает поршень и боёк в патроне. Такое взаимодействие позволяет инструменту в патроне получать не только вращательное, но и возвратно-поступательное движение вдоль оси. Боёк передаёт на элемент в патроне ударный импульс, что приводит к разрушению материала.

Дополнительно в перфораторе предусмотрены системы, которые направлены на повышение комфорта и безопасности работы с ним. Это узлы, предназначенные для снижения вибраций, ограничения глубины проникновения бура, системы изменения режима работы, механизмы фиксации рабочего элемента в патроне и так далее.

Каждый производитель может применять собственные доработки и дополнения. Но основной принцип работы всё равно остаётся одинаковым для всех.

Как подготовить перфоратор к работе

Не зная, как правильно нужно работать с новым перфоратором, приступать к каким-либо действиям нельзя. Грамотная эксплуатация — это соблюдение требований, прописанных в инструкции и руководстве по эксплуатации. Так что будет правильно начать с открытия сопроводительных документов, которые производитель инструмента положил в коробку или кейс. Если игнорировать и не соблюдать эти правила, тогда устройство быстро выйдет из строя. А восстановить его уже не получится.

Прежде чем приступать к работе, необходимо:

  • осмотреть внимательно инструмент;
  • убедиться в наличии всех компонентов и комплектующих;
  • проверить перфоратор на предмет отсутствия механических повреждений на корпусе или патроне;
  • удостовериться в целостности кабеля и вилки, которая подключается к розетке;
  • проверить уровень заточки режущих кромок;
  • оценить состояние рабочих элементов, то есть коронок, сверла или бура;
  • запустить перфоратор в тестовом режиме без нагрузки, на холостом ходу;
  • проверить работоспособность кнопок и тумблеров;
  • убедиться, что каждая кнопка нажимается и плотно фиксируется.

Проводя работы впервые на новом объекте, не забудьте предварительно убедиться, что используемая электросеть имеет достаточную мощность, чтобы обеспечить работоспособность перфоратора. Иначе кабель может перегреться, изоляция расплавится и это приведёт к короткому замыканию.

Поскольку перфоратор — это достаточно опасный инструмент, то для работы с ним потребуется определённая индивидуальная защита. Она состоит из:

  • прозрачных очков;
  • перчаток;
  • закрытой обуви;
  • спецодежды;
  • наушников или беруш.

Нельзя игнорировать правила безопасности, поскольку это мощный электрический инструмент. Есть риск не только поражения током, но и попадания различных осколков, твёрдых частиц.

Ошибки при эксплуатации перфоратора

Речь идёт о таких потенциально опасных ситуациях и ошибках:

  • превышается допустимая нагрузка на устройства;
  • перфоратор работает очень долго без перерывов, из-за чего приводные элементы и редуктор могут перегреться и выйти из строя;
  • игнорируются требования по техническому обслуживанию, нарушаются рекомендованные сроки сервиса инструмента;
  • избыточное или недостаточное внесение смазки;
  • применяются смазочные материалы, которые не подходят по составу или качеству;
  • проводятся работы, не предусмотренные назначением перфоратора.

Не допускайте подобные ошибки, а также строго придерживайтесь всех правил подготовки к эксплуатации перфоратора. Это минимизирует возможные неисправности и существенно продлит срок службы инструмента.

Как правильно пользоваться инструментом в зависимости от режима

Чтобы удобно и правильно работать своим перфоратором по камню, по бетону и иным поверхностям, производителями было предусмотрено наличие сразу нескольких разных режимов работы. За переключение между режимами отвечает специальный тумблер на корпусе. Один режим выбирают, если нужно ровно и аккуратно просверлить нужное отверстие в стене используемым перфоратором. Другой режим подойдёт больше для разрушительного воздействия. К примеру, если нужно снять старую плитку или разбить пол из керамогранитных плит.

Если вы ещё плохо знакомы с тем, как правильно пользоваться многорежимным перфоратором, запомните, что у большинства современных моделей предусмотрено 3 режима работы. А именно:

  • долбление;
  • сверление;
  • ударное сверление (сверление с ударом).

Режим сверления

Переключатель режимов устанавливают напротив изображения или же надписи «сверло».

Чтобы выполнить работы по сверлению, нужно установить соответствующие комплектующие с хвостовиком SDS. Это могут быть съёмные кулачковые патроны или свёрла, предназначенные для перфоратора.

Режим сверления используется, чтобы выполнить ровные и аккуратные отверстия в любых материалах.

Режим ударного сверления

Обозначается на переключателе в виде сверла и молотка.

Такой режим предназначен для того, чтобы пробурить отверстие в кирпичных, железобетонных, бетонных и других поверхностях. В этом случае рабочий элемент одновременно вращается и совершает возвратно-поступательные движения.

Если вы работаете по железобетону, то учтите, что можете попасть на арматуру. Это опасно для вас и для самого перфоратора. Так что для железобетона лучше сразу установить специальное сверло, отличающееся твердосплавной напайкой.

Режим долбления

В этом случае переключатель нужно выставить в режим молотка. При этом рабочий элемент вращаться не будет. Только возвратно-поступательные движения.

Такой режим подходит для штробления, проведения отбойных работ, а также при разрушении конструкции.

При долблении старайтесь максимально плотно и крепко удерживать перфоратор руками.

Для режима долбления существуют специальные насадки. Это лопатки, пики и долото.

Режим реверса

Реверс или реверсивное вращение позволяет изменить направление движения сверла или другого установленного рабочего инструмента в патроне. Если в обычном режиме сверло движется по часовой стрелке, то при включении реверса оно будет вращаться против.

Причём реверсивный режим может быть реализован по-разному, в зависимости от перфоратора.

В бюджетных перфораторах применяют элеткрореверс. Здесь якорь мотора вращается в обратную сторону. Минус в том, что при таком режиме щётки активно изнашиваются, а также тормозит якорь.

Профессиональные перфораторы применяют более сложный вариант. Это коробка передач, где направление можно переключить механическим способом, используя шестерни. Конструкция более надёжная. Но за такой режим реверса придётся прилично доплатить. Перфораторы этого типа заметно дороже.

Реверсивная функция помогает в ситуациях, когда бур застревает или заклинивает в отверстии. Включив обратный ход, извлечь инструмент будет намного проще.

Дополнительные режимы

На некоторых перфораторах встречаются и другие режимы работы устройства. Это уже зависит от конкретного производителя и модели.

Чаще всего в качестве дополнительного режима можно встретить поворот долота. С его помощью улучшается эффективность работ по долблению. Режим предусматривает, что долото будет проворачиваться на определённый градус, совершая каждый последующий удар.

Если есть иные режимы, они будут отображены на переключателе, а также подробно описаны в инструкции по эксплуатации.

Переключение и регулировка режимов

Не все пользователи знают, как правильно распоряжаться возможностями и режимами перфоратора. В итоге бездумно нажимают на кнопки и крутят тумблеры.

Но нужно всё делать правильно. Если требуется переключить режим, тогда сначала выключите перфоратор, отпустив кнопку. Но из сети выключать устройство не нужно. Дождитесь полной остановки рабочего элемента. Теперь переключитесь в требуемый режим и убедитесь, что переключатель чётко зафиксировался в этом положении. Только после этого можно снова включать в работу двигатель.

Правила безопасности при работе с перфоратором

Чтобы гарантировать безопасность во время работы с перфоратором, а также максимально эффективно использовать возможности инструмента, необходимо обязательно соблюдать несколько основных правил.

  • Индивидуальная защита. Нужно обязательно использовать защиту для глаз, рук, ног и ушей в процессе работы с перфоратором.
  • Осмотр инструмента. Он проводится перед каждой работой. Не раз в день, а именно перед проведением очередного этапа сверления и обработки.
  • Постепенное бурение. Если требуется выполнить глубокое отверстие, сначала установите короткий бур, а затем переходите на более длинные.
  • Защита от перегрева. Не давайте инструменту работать без остановки долгое время. Иначе якорная обмотка и редуктор перегреваются. Давайте время, чтобы устройство остыло. То, как долго перфоратор может бесперывно работать под нагрузкой и в холостом режиме, прописано в официальном руководстве по эксплуатации. Также следите за тем, чтобы корпус перфоратора не перегревался. Контролируйте появление характерного запаха сгоревшей электроизоляции.
  • Смазка хвостовиков. Для этого используются специальные составы. Стандартный интервал смазки составляет 150-200 операций по сверлению. Есть и другое мнение, согласно которому хвостовики бура смазывают при каждой замене бура в патроне.
  • Техническое обслуживание. Должно быть своевременным и правильным, выполненным в соответствии с рекомендациями производителя.
  • Обработка твёрдых материалов. Для них рекомендуется применять жидкостное охлаждение отверстий.
  • Охлаждение бура. Нагреваясь, бур теряет твёрдость и упругость. Причём безвозвратно. Если не охлаждать его вовремя, то он выйдет из строя и станет непригодным для работы. Нет нормативов по времени работы бура. На это влияет усилие, материал обработки, интенсивность работы и так далее. Если бур перегрелся, он обычно становится тёмным с синеватым отливом.

Чтобы упростить задачу по охлаждению бура, просто подготовьте рядом с собой ёмкость с водой, куда будете опускать инструмент с одинаковым промежутком времени. Выбирают интервал опытным путём, исходя из нагрева рабочего элемента. Старайтесь не допускать ситуаций, когда бур перекалывается.

На некоторых моделях перфораторов предусмотрены сигнальные лампочки. Обычно они загораются при наличии поломок и неисправностей. Что именно могут означать лампочки, вы узнаете из руководства по эксплуатации конкретно к своему инструменту.

Установка и извлечение сверла

Перед тем как поменять насадку на своём перфораторе, следует разобраться с существующими видами патронов. Всего возможно 3 варианты:

  • быстрозажимные;
  • кулачковые;
  • SDS.

В настоящее время подавляющее большинство современных перфораторов имеет патрон системы SDS. Так что упор будем делать на то, как вытащить и вставить сверло из перфоратора именно с таким патроном.

Как установить сверло

Начнём с того, как правильно поставить и зажать новое сверло в перфораторе. Система SDS предусматривает использование принципа быстрозажимного патрона.

Установка сверла выполняется в 3 этапа:

  • оттяните вниз патронную муфту;
  • вставьте в гнездо режущий элемент;
  • отпустите муфту.

Это актуально при использовании рабочих элементов с соответствующим системе SDS хвостовиком.

SDS система считается очень надёжной, не позволяет свёрлам выпадать, а также максимально экономит время на смену насадок. Широко применяется на перфораторах бытового и промышленного типа. Как малой, так и средней мощности.

Если требуется поменять сверло с обычным хвостовиком цилиндрического типа, когда у перфоратора SDS система, потребуется воспользоваться специальным зажимным кулачковым патроном с SDS хвостовиком. Фактически это переходник, который позволяет в режиме дрели перфоратора использовать обычные свёрла. Но всё же лучше и правильнее изначально брать свёрла с хвостовиком под систему SDS.

Как снять сверло

Перед тем как достать отработанное сверло из перфоратора, ознакомьтесь с инструкцией. Она довольно простая.

Если не знаете, как вытащить используемый бур из перфоратора, то придерживайтесь такой последовательности действий:

  • дождитесь, пока патрон полностью перестанет вращаться;
  • рукой зафиксируйте нижнюю патронную муфту;
  • второй рукой открутите или стяните верхнюю муфту;
  • извлеките насадку из патрона.

Вопрос ещё в том, как снять насадку, если это одномуфтовый перфоратор. Здесь ничего сложного нет. Демонтаж выполняется одной рукой. Особенность инструмента в том, что тут предусмотрено наличие механизма антиблокировки вала.

Зная все эти правила и принципы работы с перфоратором, вы не только научитесь грамотно обращаться с инструментом, но также и в значительной мере продлите срок его эксплуатации, защитите от появления нежелательных неполадок и неисправностей.
