Принцип работы перфоратора видео: Как устроен перфоратор: 6 основных составляющих инструмента

Содержание

Принцип работы перфоратора или как пользоваться техникой правильно

Только в том случае, если вы поймете принцип их работы перфоратора, устройство прослужит вам много лет.

Кроме того, важно знать все правила пользования, и вдобавок вовремя беспокоиться за инструментом, заранее ознакомившись с советами опытных специалистов — говоря по существу благодаря им и появилась теперешняя инструкция к перфоратору.

Работа с перфоратором — предварительные этапы

видео демонстрирует перфаратор для профессионального электрического монтажа

Для начала следует решить вопрос о том, как устанавливать и снимать сменяемые детали перфоратора. Перед тем как устанавливать сам бур, его стоит довольно внимательно почистить и намазать «хвостовик».

Для того чтобы бур встал на свое место, нужно смазочное кольцо на патроне переставить назад. После того, как бур встал в паз, кольцо следует выпустить. Необходимо смотреть за тем, чтобы бур был зафиксирован ровно.

Как работать перфоратором с ручкой

обзор перфоратора makita HR 1830 M — видео

Для того чтобы правильно и быстро установить добавочную ручку, нужно для начала выполнить слабее крепежные гайки, после вставить хомут на свое место. Покрутите рукоядка, чтобы установить ее в комфортабельное для вас положение, а после закрутите гайки — во многих случаях хомут затягивается самой рукоятью.

Практически на всех моделях перфораторов на поворотной ручке есть ограничитель «глубины», который вы сможете настраивать самостоятельно. Это содействует делать отверстия максимально точно.

Чтобы себя защитить, нужно включать инструмент говоря по существу тогда, когда вы закрепите ручку. Говоря по существу потому, перед началом работы с ним, следует проанализировать, как прекрасно она «сидит» в гнезде.

Принцип

работы перфоратора

Как ясно, такое устройство можно использовать в трех режимах:

  • Сверление;
  • Сверление с ударом;
  • Режим «удара» без высверливания.

И потому следует рассмотреть их ближе.

  • Сверление. Для того чтобы начинать работать с устройством, нужно перевести его в нужный режим — сверление. Для этого переключаем тумблер на метку «сверло». Сильно давить совсем не надо. Наиболее оптимальное давление —не более пяти килограмм. Если вы пользуетесь патроном для высверливания, нельзя использовать вращение против стрелки и сверление с ударом. В обратном случае, патрон может повредиться. Говоря по существу потому было бы хорошо ставить инструмент в положение «блокирование удара». Перед проведением работ первоочередно проверяйте, в каком на данный момент режиме находится устройство. Не забывайте и про то, что перед выполнением высверливания первоочередно проверяют также и редуктор.
  • Сверление с ударом. Для того чтобы проводить работы в таком режиме, следует обязательно переставить тумблер в положение «сверление с ударом» — для этого он должен расположен недалеко с меткой «молоток и сверло».
    Для того чтобы защитить свой труд, следует избегать перекашивания бура. Бывает, что под бетоном находится арматура, что может навредить перфоратору. В этом варианте, необходимо поменять бур на сверло по металлу и проходить данный участок.
  • «режим удара». Если например предстоит долбление, штробление или другие отбойные работы, применяется такой режим — при этом тумблер следует ставить у флажка «молоток». При этом устройство нужно держать достаточно прочно, и иногда придется давить особенно сильно — чтобы например, отбить кусочек бетона.

Кроме того, многих волнует вопрос, до скольки можно работать перфоратором, особенно, если Все работы проходят в квартире. Так, например, его запрещено использовать в праздничные и выходные дни, да и любые строительные шумные работы, выполняются исключительно в будни в определенный период. В самых разнообразных городах свои законы, однако во многих случаях усредненно шуметь запрещено с 22.00 вечера до 08.00 утра. В

обратном случае, возникнут проблемы с соседями и полицией. Так что на всякий пожарный случай, чтобы не попасть в неприятную ситуацию, лучше для начала выяснить законы своего города и узнать когда можно работать перфоратором.

Уход и профилактика инструмента

Теперь вы знаете, как пользоваться перфоратором, однако это еще не все. Как и любой инструмент, он нуждается в серьёзном уходе, что тоже в основном влияет на срок его службы.

Например, первоочередно после каждых работ его стоит очищать с помощью мягких тканей. Не нужно забывать про отверстие вентиляции — его также необходимо почистить от грязи и пыли.

Устройство и принцип работы перфоратора, как им правильно работать

Принцип действия перфоратора, устройство и ремонт

Как и любой электрический инструмент, перфоратор периодически нуждается в обслуживании. В большей мере это связано с его механическими частями, нуждающимися в смазке. Но наряду с этим в устройстве могут возникнуть и различного рода неисправности. Устранить поломки или провести профилактику инструмента проще, когда знакомо устройство перфоратора и понятен принцип работы его узлов.

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток.

Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами.

Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

  • бытовой;
  • полупрофессиональный;
  • профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм.

Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура.

Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

  • кнопку включения;
  • двигатель;
  • ударный механизм;
  • предохранительную муфту;
  • зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Принцип работы перфоратора

Главная » Перфоратор » Принцип работы перфоратора

Содержание:Перфоратор – незаменимый инструмент для мастера, занимающегося отделкой и ремонтом помещений. Свою популярность он завоевал благодаря разнообразным возможностям использования и способности заменить сразу несколько других инструментов.

Принцип работы перфоратора и его устройство

Главный узел перфоратора – электромотор. Расположение мотора может быть:

  • Вертикальным – в тяжёлых аппаратах.
  • Горизонтальным – в аппаратах малой мощности.

Перфоратор с горизонтальным мотором небольшой. Удобен для узких пространств. В то же время такой инструмент имеет большую нагрузку на двигатель и плохо охлаждается.

У вертикально скомпанованного инструмента снижена вибрация и усовершенствовано охлаждение. Вертикальный мотор имеет широкую амплитуду поршневого движения и силу бойка.

Ударный механизм – главный рабочий узел перфоратора. По типу узлы делятся на электромеханические и электропневматические. В большинстве инструментов используется пневматический механизм, который позволяет получить мощный удар при довольно низкой мощности двигателя.

Электропневматические снабжены качающимися подшипниками – вращение двигателя в них передаётся на втулку, расположенную внутри. В это время наружная втулка с перпендикулярной осью делает колебательные движения.

Поршень и таран разделяется воздушной подушкой, в ней образуется давление, а затем резкое разрежение. Благодаря этому эффекту поршневые движения повторяются и по бойку производятся удары, переходящие на насадку.

Пневматический механизм способен к самоотключению при холостом ходе.

Кривошипно-шатунный механизм – установлен в тяжёлых моделях (иногда в средних). В таких аппаратах повышена поршневая амплитуда движения, следовательно. увеличена сила удара. Поршень в таких моделях двигается при помощи кривошипа, расположенного на валу с косозубой шестернёй. Через вал на него передаётся вращение.

Для вибрационной защиты используются активные и пассивные системы. Это чаще всего пружинные противовесы, принимающие отдачу. Дополнительной защитой служит прикреплённая к корпусу шарниром и пружиной рукоятка. Пассивная система представляет собой резиновые накладки. Они несколько смягчают удары и защищают руки от соскальзывания.

Корпус инструмента металлический или пластиковый. Иногда – комбинированный. Корпус из металла отличается повышенной ударопрочностью и максимальной отдачей тепла, благодаря чему внутреннее устройство перфоратора активно охлаждается.

Предохранительная муфта останавливает вращение механизма при заклинивании насадки в обрабатываемой поверхности. Она предотвращает поломки инструмента от рывка при заклинивании и предохраняет руки рабочего от травм. Муфта предотвращает перегрев и перегорание при внезапной остановке.

Редуктор перфоратора – механизм, передающий вращение от двигателя к патрону, снабжён шестерёнками и регулятором.

Подготовка к работе

Основным подготовительным мероприятием к работе является смена насадок для работы. Выполняются следующие действия:

  • Снятие и очистка патрона;
  • Нанесение на внутреннюю поверхность смазки;
  • Установка патрона;
  • Блокирование насадки путём опускания кольца;
  • Принцип работы перфоратора.

Принцип работы перфоратора на передаче вращательных движений на подшипник, который затем преобразует их в поступательно-вращательные. Как работать перфоратором в различных режимах:

  • Сверление. Тумблер ставится на метку со значком сверла. После запуска двигателя, инструмент начинает холостой ход. Насадка прикладывается к отверстию и начинается её сверление. Интенсивность вращения регулируется нажатием на курок.
  • Бурение. Для этого процесса инструмент переключается в режим, обозначенный значком молотка со сверлом. Насадка прикладывается к стене и затем перфоратор включается.
  • Удар. Как работать перфоратором в режиме долбения? Все просто. Режим обозначен рисунком молотка. Для работы в нём устанавливается насадка-зубило. Её в зависимости от угла отверстия можно установить под нужным углом. Тумблер устанавливают в режим удара и долбят поверхность. Сила и количество ударов регулируется силой нажатия на курок.
  • Ввинчивание. В некоторых моделях встроена функция шуруповёрта. Чтобы использовать данный режим работы перфоратора на инструмент устанавливается соответствующая насадка, в которую помещается шуруп. Принцип действия перфоратора в этом режиме основан на установке режима «Сверление». Прикладывают шуруп к отверстию и нажимают на курок.
  • Как пользоваться перфоратором?

    Для работы любым инструментом необходимо обладать определёнными навыками и пользоваться определёнными приёмами. Чтобы понимать, как пользоваться перфоратором эффективно, и безопасно организовать работу перфоратором, необходимо придерживаться следующих рекомендаций:

    • Все действия производятся в защитных очках и перчатках. Одежда должна иметь длинные рукава, и обязательно застегнута, чтобы её части не зацепились за сверло. Дополнительная защита обеспечивается самодельным щитком, надетым на патрон. Этот приём поможет защитить мастера от вылетающих из отверстий частиц.
    • В местах со скрытыми коммуникациями следует работать с особой осторожностью.
    • Желательно внимательно изучить схему электропроводки и расположения труб, перед сверлением или долблением поверхности. Если этого не сделать, существует риск повреждений проводов или труб перфоратором. Повреждение электропроводки может привести к короткому замыканию и обесточиванию всего здания.
    • Перфоратор во время работы крепко держат двумя руками на уровне груди. Для устойчивости мастеру необходимо стоять, слегка расставив ноги.
    • При долблении или сверлении отверстия, инструмент нужно держать перпендикулярно стене. Если допустить перекос, патрон может треснуть, и потребуется его замена.
    • Глубокие отверстия необходимо сверлить в несколько приёмов, периодически удаляя высверленные частицы.
    • Не стоит надавливать на инструмент с особенными усилиями. Сила удара или сверления от этого не увеличится, а вот выйти из строя инструмент может.
    • Нельзя допускать холостого хода в режиме «Удар». В этом случае энергия удара поглощается механизмом, что приводит к повышенному износу.
    • Для обработки рыхлых поверхностей используется режим сверления, чтобы избежать рассыпания частиц.
    • В работе с твёрдыми структурами используется защитная смазка и жидкостное охлаждение, чтобы избежать перегрева мотора.
    • Хвостовики буров после выполнения 180-200 отверстий, необходимо смазывать солидолом или литосом. Перфоратор с такой же периодичностью стоит отключать до полного остывания мотора.
    • Во время работы следует постоянно контролировать нагрев корпуса в месте расположения редуктора. Если чувствуется перегрев, работу стоит остановить и дать инструменту полностью остыть. Опытные мастера советуют делать десятиминутные перерывы каждые 30 минут работы.
    • Используя режим сверления без удара, нужно периодически переключаться на вращение, для правильного распределения смазки.

    Как устроен механизм перфоратора и принцип его работы

    Часто в работе при строительстве или ремонте используется такой инструмент, как перфоратор.

    Поэтому знание о том, как устроен перфоратор и на чем основывается принцип его работы, требуется каждому человеку, использующему это устройство.

    Разнообразие моделей и модификаций этого инструмента обуславливает большое количество отличий в его конструкции, однако общая схема строения перфоратора сохраняется у любой модели.

    Схема устройства перфоратора.

    Конструктивные особенности перфораторов обуславливают различие по мощностям и функциональным возможностям устройства. Все инструменты этого типа имеют в своей конструкции следующие узлы:

    • электродвигатель;
    • редуктор;
    • ударный механизм;
    • патрон.

    Марки перфораторов.

    Дополнительно перфораторы могут оснащаться определенными системами, способными расширить возможности или сделать применение перфоратора комфортным. Такими системами являются:

    • антивибрационная система;
    • система фиксации рабочего элемента;
    • механизм фиксации глубины сверления;
    • система отвода пыли из рабочей области;
    • механизм изменения режимов функционирования инструмента.

    Конструкция перфоратора может отличаться расположением электрических двигателей. Инструмент бывает двух типов: с вертикальным и горизонтальным размещением электропривода.

    Электрический привод перфоратора

    В роли двигателя в конструкции инструмента выступает электрический привод. В перфораторах применяют электроприводы коллекторного типа.

    Этапы смазки перфоратора.

    Легкие перфораторы, используемые в подсобном хозяйстве, имеют горизонтальное размещение электродвигателя.

    В отличие от них модели среднего и тяжелого класса, используемые в профессиональной деятельности, обычно собираются с вертикальным размещением силового привода. Однако из правила имеются исключения.

    Так, например, перфоратор производства фирмы Metabo модель Metabo KHE 96 массой 12 кг, относящийся к классу тяжелых, имеет горизонтальную систему размещения электропривода.

    Инструмент, имеющий горизонтальную схему монтажа силового привода, является компактным и удобным для применения в труднодоступных и узких местах. У этой схемы компоновки перфоратора имеется несколько недостатков, среди которых основными являются наличие высокой нагрузки на силовой компонент и плохие условия охлаждения электропривода.

    Перфоратор с вертикальной схемой монтажа электросилового компонента предоставляет более комфортные условия его использования. Дело в том, что вертикальное размещение электродвигателя позволяет снизить уровень ударной вибрации и обеспечивает более качественное охлаждение электродвигателя.

    Кроме того, вертикальная компоновка позволяет придать поршню широкую амплитуду движения, что увеличивает амплитуду движения бойка.

    Это преимущество достигается тем, что в конструкции с вертикальной схемой компоновки электродвигателя применен кривошипно-шатунный механизм вместо подшипника качения, установленного в инструменте с горизонтальной схемой монтажа электромотора.

    Перфораторы с вертикальной схемой способны выдерживать продолжительный режим работы, что недоступно инструменту с электродвигателем, установленным в горизонтальном положении.

    Устройство перфоратора: механизм и принцип работы

    Устройство, предназначенное для дробления твердых поверхностей, использующее энергию от полученной после удара отдачи, называется перфоратором. Этот прибор не делает идеально ровные отверстия и не режет ровно твердую структуру, в отличие от дрели, хотя внешне эти приборы похожи, из-за чего их часто путают.

    В действии это приспособление напоминает таран, который работает с большой скоростью. Часть этого устройства, которая дробит поверхность и вращается в процессе работы, выполнена в форме зубила. Перфоратор обладает высоким крутящим моментом, и наличие предохранительной муфты в этом инструменте просто необходимо.



    Принцип функционирования инструмента основан на электромагнитномили пневматическом механизме, которые создают импульс, отправляя его в сторону обрабатываемой поверхности. Стоит отметить, что в большинстве современных перфораторов используется пневматический механизм.

    Своим строением данный инструмент напоминает дрель и функционирует вследствие получения ответного удара от всасывающего воздух устройства. Оно было создано для эффективной работы в горнодобывающей отрасли.

    Появившись впервые в 1851 году, оно стало незаменимым помощником для колки, дробления горных пород и твердых почв. Использование инструмента рационально в пробивании отверстий в бетонных поверхностях, но только если ударное воздействие на рабочую поверхность предусмотрено заранее.

    Работа с кирпичными стенами может не всегда быть экономически оправданной, особенно когда нужно сделать отверстие под дюбель.

    Устройство перфоратора

    Перфораторы бывают разных моделей и отличаются друг от друга в зависимости от:

    • выполняемых функций;
    • мощности;
    • производителя.

    Несмотря на это, каждое перфораторное устройство имеет в своей конструкции обязательную структуру, составленную из узлов и систем, которые служат для выполнения основного предназначения этого агрегата. В каждом таком устройстве обязательно должны быть:

    • редуктор;
    • электродвигатель с якорем и статором;
    • патрон;
    • механизм, производящий удар.

    В процессе усовершенствования этого прибора появились дополнительные функции, которые значительно облегчают его применение.

    Основные из них:

    • система, подавляющая вибрации;
    • механизм, фиксирующий данный инструмент в положении, удобном для оператора  Vario-Lock;
    • ограничитель глубины проникновения в рабочую поверхность;
    • очистка устройства от пыли;
    • переключатель режимов работы.

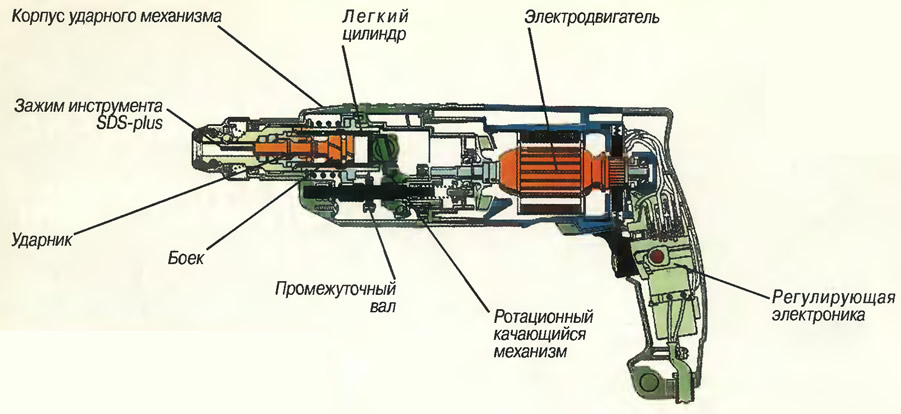

    На изображении подробно показано, как устроен перфоратор.

    Ударный механизм и принцип его работы

    Важнейшим узлом, на который нужно обращать свое внимание при выборе, является ударный механизм. От этого узла зависят такие факторы:

    • универсальность работ: чем мощнее ударный механизм, тем шире спектр задач, которые способен выполнить инструмент в целом;
    • производительность;
    • скорость и качество выполняемых работ.

    Механизм делится на два типа  электропневматический и электромеханический. Зачастую большинство перфораторов дополнены в комплекте вариантом на пневматике. Технология основана на получении энергии для удара в большей мере от отдачи зубила, чем от электромотора, а это довольно экономично. Электропневматический механизм исполнен в двух вариантах:

    • на кривошипно-шатунном механизме;
    • с использованием технологии «пьяного» подшипника.

    В более тяжелых перфораторах используется кривошипно-шатунный механизм. «Пьяный» подшипник можно встретить в небольших по мощности инструментах.

    Электрическая схема перфоратора

    Амортизационная группа перфоратора

    Принцип работы перфоратора заключается в интенсивной вибрации всего прибора. Вибрационные волны передаются человеку, который оперирует данным инструментом. Это чревато сердечными заболеваниями и проблемами с суставами рук и ног.

    Поэтому целью устранить эти вибрации озадачены все современные производители перфораторов.

    Хотя полностью исключить вредные колебания инструмента пока не удалось никому, на многих перфорирующих устройствах установлены довольно эффективные системы амортизации, без которых работать с инструментом было бы намного сложнее. В нынешнее время все амортизирующие системы делятся на две группы:

    Активные  это системы поглощения вибрации, которые установлены на мощные инструменты. Устройство являет собой довольно простую конструкцию  принимающие удар противовес с пружиной.

    Пассивные  это системы, которые состоят из резиновых накладок и амортизирующих удары специальных рукояток.

    Редуктор для перфоратора

    Устройство, которое создает крутящий момент и передает его на бур через ствол перфоратора, называется редуктор. Это технически самый сложный узел перфоратора.

    Из-за интенсивного трения внутри он требует частого смазывания специальными средствами.

    Несвоевременное нанесение нового слоя смазочного вещества приводит к полному выходу из строя агрегата и ощутимым денежным затратам на ремонт всего перфоратора.

    Кнопка пуска перфоратора

    Пусковая клавиша инструмента  это важный компонент, без которого невозможно начать работу перфоратором. Имея довольно хрупкую структуру и электрические контакты, это устройство может выйти из строя после попадания влаги или большого количества пыли. В отличие от других узлов перфоратора, заменить и подключить кнопку включения не составит большого труда.

    Ствол для перфоратора –описание

    Связующим звеном между буром и редуктором является ствол перфоратора. Эта цельная деталь хоть и имеет несложную структуру, но чаще других узлов выходит из строя. Высокий уровень риска деформации связан с приемом на себя ударов бура. Часто грязь и пыль вносят свою лепту в процесс разрушения этой детали.

    Инструмент в процессе выполнения своих прямых функций выдерживает значительные нагрузки. По этой причине важным для безопасности фактором является уход за инструментом и регулярные проверки исправности этого прибора. В связи с большими вибрациями при работе, всего лишь одна незначительная поломка может сделать непригодным перфоратор в целом.

    Чтобы предотвратить порчу инструмента, рекомендуется не пропускать регулярную процедуру проверки и выполнения профилактических действий, нацеленных на выявление возможных поломок.

    Обратившись в сервисный центр и получив подтверждение мастера о полной исправности перфоратора, можно быть уверенным, что его использование будет максимально безопасным и эффективным.

    Принцип работы перфоратора или как пользоваться техникой правильно

    Только в том случае, если вы поймете принцип работы перфоратора, устройство прослужит вам максимально долго. Кроме того, нужно знать все правила пользования, а также вовремя ухаживать за инструментом, заранее ознакомившись с советами опытных специалистов — именно благодаря им и появилась сегодняшняя инструкция к перфоратору.

    Работа с перфоратором — этапы подготовки ↑

    Видео демонстрирует перфоратор для профессионального электромонтажа

    В первую очередь нужно обсудить вопрос о том, как устанавливать и снимать сменные элементы перфоратора. Перед тем, как устанавливать сам бур, его следует тщательно прочистить и смазать «хвостовик».

    Для того чтобы бур встал на свое место, нужно смазочное кольцо на патроне переместить назад. После того, как бур встал в паз, кольцо следует отпустить. Следите за тем, чтобы бур был зафиксирован ровно.

    Как работать перфоратором с рукояткой ↑

    Обзор перфоратора Makita HR 1830 M — видео

    Для того чтобы правильно и быстро установить дополнительную рукоятку, нужно вначале ослабить крепежные гайки, затем вставить хомут на свое место. Покрутите рукоять, чтобы поставить ее в удобное для вас положение, а затем закрутите гайки — в некоторых случаях хомут затягивается самой рукоятью.

    Чтобы себя обезопасить, нужно включать инструмент только тогда, когда вы закрепите рукоятку. Именно потому, прежде чем начать работать с ним, проверьте, насколько качественно она «сидит» в гнезде.

    Принцип работы перфоратора ↑

    Как известно, это устройство можно использовать в трех режимах:

    • Сверление;
    • сверление с ударом;
    • режим «удара» без сверления.

    И потому стоит рассмотреть их поближе.

    • Сверление. Для того чтобы начать работу с устройством, нужно перевести его в нужный режим — сверление. Для этого переключаем тумблер на метку «сверло». Сильно давить не обязательно. Самое оптимальное давление —не более пяти килограмм. Если вы пользуетесь патроном для сверления, нельзя использовать вращение против стрелки и сверление с ударом. В обратном случае, патрон может повредиться. Именно потому желательно ставить инструмент в положение «блокирование удара». Перед проведением работ обязательно проверяйте, в каком на данный момент режиме находится устройство. Не забывайте и про то, что перед выполнением сверления обязательно проверяют еще и редуктор.
    • Сверление с ударом. Для того чтобы проводить работы в данном режиме, нужно обязательно переставить тумблер в положение «сверление с ударом» — для этого он должен располагаться рядом с меткой «молоток и сверло». Для того чтобы обезопасить свой труд, нужно  избегать перекоса бура. Случается, что под бетоном находится арматура, что может навредить перфоратору. В этом случае, следует поменять бур на сверло по металлу и пройти данный участок.
    • «Режим удара». В том случае, если предстоит долбление, штробление или другие отбойные работы, используется данный режим — при этом тумблер следует ставить у флажка «молоток». При этом устройство нужно держать очень крепко, и иногда придется давить достаточно сильно — чтобы например, отбить кусок бетона.

    Кроме того, многих волнует вопрос, до скольки можно работать перфоратором, особенно, если все работы проходят в квартире. Так, например, его запрещено использовать в праздничные и выходные дни, да и любые строительные шумные работы, могут производиться только по будням в определенный период.

    В разных городах свои законы, но в среднем шуметь запрещено с 22.00 вечера до 08.00 утра. В обратном случае, могут начаться проблемы с соседями и полицией.

    Так что на всякий случай, чтобы не попасть в неприятную ситуацию, лучше для начала уточнить законы своего города и узнать когда можно работать перфоратором.

    Уход и профилактика инструмента ↑

    Теперь вы знаете, как пользоваться перфоратором, однако это еще не все. Как и любой инструмент, он нуждается в правильном уходе, что также может оказать влияние на срок его службы.

    Например, обязательно после каждых работ его нужно очищать с помощью мягких тканей. Не забудьте про вентиляционное отверстие — его также следует прочистить от грязи и пыли.

    Характеристики, устройство и принципы работы перфораторов | Энциклопедия строительства и ремонта

    Этот инструмент отлично справится с такими работами, как сверление отверстий в бетоне и кирпичной кладке, скалывание старой плитки, удаление штукатурки, устройство и расширение проёмов или гнёзд для распределительных коробок. Расскажем о нём подробнее.

    Тем, кто живёт в кирпичном или бетонном доме, перфоратор нужен постоянно. Например, без него трудно обойтись, когда необходимо повесить новую полку, зеркало или даже лёгкую фотографию любимого чада.

    Конечно, сделать отверстие под дюбель можно и старинным способом — используя пробойник и молоток или же ударную дрель. Но времени и нервов на работу будет потрачено несопоставимо больше, а качество работы наверняка окажется ниже.

    Что уж говорить о проведении ремонта со штроблением стен под новую электропроводку или расширением или переносом проёмов — здесь перфоратор становится просто незаменимым помощником.

    Устройство и принципы работы

    При всём разнообразии модификаций перфораторов общая схема строения сохраняется у всех моделей. Внешне инструмент напоминает обычную дрель — корпус, рукоятка с расположенными на ней элементами управления, патрон.

    Конструктивно все инструменты этого типа состоят из следующих узлов: электродвигатель, редуктор, ударный механизм, патрон.

    Перфораторы также могут оснащаться дополнительными системами, способными расширить возможности или сделать применение перфоратора более комфортным.

    Электрический привод перфоратора

    Перфораторы, используемые в быту, обычно имеют продольное (как у электродрелей) размещение электродвигателя.

    Инструмент, имеющий такую схему, компактен и удобен для использования в труднодоступных и узких местах. Модели профессионального класса обычно собираются с поперечным размещением электродвигателя.

    Это позволяет снизить уровень вибрации и обеспечивает лучшее охлаждение электродвигателя.

    Многие электрические перфораторы сегодня сетевые. Но существует большой класс перфораторов, источником электричества которых является аккумуляторная батарея. Главное достоинство таких инструментов — независимость от розетки.

    Ударный механизм перфоратора

    В перфораторе ударная функция является основной и реализуется в большинстве моделей очень качественно и надёжно.

    В обычной дрели, в которой эта функция является вспомогательной, она реализуется чисто механически. Два зубчатых храповика соприкасаются во время сверления в ударном режиме и отталкивают друг друга.

    Амплитуда удара при этом невысока, удары получаются слабыми, и бурение происходит медленно.

    В современных перфораторах чаще всего используется пневматический ударный механизм. Он позволяет получить большую энергию удара при небольшой мощности двигателя инструмента.

    Необходимое для удара давление воздуха в цилиндре механизма создаётся работой поршня, который приводится в движение или за счёт качающегося подшипника (в лёгких бытовых моделях), или кривошипно-шатунным механизмом (в инструментах, принадлежащих к среднему и тяжёлому типу).

    Пневматический вариант ударного механизма позволяет, кроме всего прочего, обеспечить автоматическое отключение работы перфоратора на холостом ходу.

    Предохранительная муфта

    Заклинивание бура или коронки при работе грозит поломкой перфоратора или получением травмы оператором. Во избежание возникновения такой ситуации инструмент обычно оснащается специальной предохранительной муфтой.

    Принцип работы муфт в моделях различен

    Например, в перфораторах фирмы Metabo он основан на проскальзывании дисков сцепления, которые в рабочем положении плотно прижаты друг к другу.

    Редуктор перфоратора

    Редуктор необходим для передачи вращения от электродвигателя на патрон перфоратора. Помимо этого, редуктор обеспечивает функционирование ударного механизма. Стоит отметить, что на сегодняшний день разработаны и выпускаются модели, имеющие двухскоростные редукторы для перфораторов. Это позволяет подобрать необходимый скоростной режим работы на разных материалах.

    Патрон

    Современные модели перфораторов оснащены быстрозажимными патронами типа SDS. В перфораторах малой мощности чаще всего используют патроны SDS-Plus, патроны SDS-Max устанавливаются на более мощные перфораторы профессионального назначения. Эти патроны позволяют быстро сменить оснастку и обеспечивают её надёжное крепление.

    Главным отличием SDS-патрона от патрона, используемого на дрелях, в том, что здесь насадка зажимается неплотно. На хвостовике насадки имеются пазы, позволяющие насадке перемещаться в патроне.

    Для того чтобы закрепить в перфораторе сверло с цилиндрическим хвостовиком, применяют обычные патроны с переходниками под патрон перфоратора.

    Основные характеристики

    Мощность

    Это одна из самых важных характеристик, от неё зависит максимальный диаметр бура (сверла), которым можно работать на данном перфораторе. Маломощные перфораторы (500-550 Вт) способны просверлить отверстие не более 16-18 мм в диаметре при длине бура не более 500 мм.

    Если предстоит сделать отверстие в стене под розетку (диаметр 68 мм) коронкой, то желательно использовать перфоратор помощнее, не менее 800 Вт, если же отверстие будет 100-120 мм, то лучше использовать инструмент на 1000 Вт и более. Мощный перфоратор, кроме того, меньше греется при длительной работе, вследствие чего снижается нагрузка на двигатель и увеличивается срок службы инструмента.

    Как показывает практика, для домашних нужд обычно хватает не очень мощного перфоратора (500 Вт), так как чаще всего этот инструмент в квартире или загородном доме используется для того, чтобы повесить полку или картину, закрепить плинтус, карниз, люстру, закрепить детский уголок на анкера. И с такими работами справится абсолютно любой перфоратор.

    Сила удара

    От этого параметра напрямую зависит производительность инструмента — чем сильнее удар, тем легче и быстрее идёт работа. Для бытовых моделей она достигает 3-4 Дж.

    Скорость вращения

    Ещё один важный параметр, влияющий на скорость выполнения работ. Некоторые модели перфораторов выпускаются двухскоростными — скорость на них устанавливают в зависимости от твёрдости материала, в котором производят бурение. С этим параметром напрямую связан другой показатель производительности перфоратора — частота ударов в минуту.

    Вес

    Он определяет комфортность проведения работ — с более лёгкими моделями легче управляться. Поэтому для бытовых нужд лучше выбирать модели не очень тяжёлые.

    Дополнительные функции и приспособления

    Реверс

    Эта функция позволяет использовать перфоратор в качестве шуруповёрта, то есть закручивать-выкручивать крепёж. Но для этой работы необходимо иметь специальный переходник для крепления бит.

    Отбойный молоток

    Обычные бытовые перфораторы запроектированы на работу в двух режимах — сверления и сверления с ударом. Но во многих моделях предусмотрен третий режим — отбойный молоток. При этом долото совершает движение только вперед-назад, без кругового вращения.

    Эта функция необходима для штробления канавок под проводку, для сбивания старой керамической плитки и неровностей на стенах, полу, для пробивания больших отверстий в стенах с помощью пики.

    При проведении ремонта в квартире наличие этой функции будет совсем не лишним.

    Ограничитель глубины

    Чтобы просверлить отверстие нужной глубины, на перфораторах устанавливают ограничители глубины сверления. Приспособление очень просто устроено, но эффективно. Оно представляет собой рейку, которую выдвигают на нужную длину. Бурение продолжают до момента касания ограничителя стены.

    Пылеудаление

    При работе перфоратора образуется большое количество пыли. Поэтому особое внимание в таких инструментах уделяется защите помещения и самого перфоратора от пыли.

    Насадки

    Для насадок перфораторов разработаны стандарты, облегчающие их подбор для разных моделей. Главным критерием выбора является типоразмер хвостовика насадки. Самыми распространёнными на сегодня являются два стандарта: SDS-plus и SDS-max.

    Бур с SDS-plus имеет диаметр хвостовика 10 мм. Он подходит для большинства бытовых и полупрофессиональных перфораторов и соответствует патрону с таким же обозначением. Хвостовик SDS-max имеет диаметр 18 мм, это стандарт для профессионального инструмента.

    Тип хвостовиков насадок, который необходим для каждого перфоратора, должен быть указан в инструкции
    к инструменту.

    Буры

    Эти насадки — идеальный вариант для бурения отверстий в бетоне или кирпичной кладке. Их конструкция позволяет хорошо отводить пыль, а значит, работа будет идти с меньшей нагрузкой на инструмент, а времени на неё потребуется значительно меньше.

    Зубила

    Существует три их разновидности: зубило (лопатка), зубило-пика и зубило канальное. Обычное зубило служит для удаления штукатурки, плитки и пр.

    Зубило-пика используется для демонтажа, штробления и пробоя отверстий в бетоне и других видах поверхности. Предназначение канального зубила для перфоратора — быстрое создание штроб.

    Оно особенно полезно во время проведения работ по замене и монтажу электропроводки в доме.

    Буровые коронки

    Этот вид насадок незаменим при работах по монтажу электропроводки. Коронка позволяет легко и быстро создавать гнёзда в стенах под выключатели, розетки и распаечные коробки. Существуют коронки разного диаметра.

    Перфоратор. Виды и устройство. Работа и применение. Особенности

    Перфоратор– инструмент, предназначенный для пробивания отверстий. Его работа обеспечивается одновременно ударно-поступательным и вращательным движением бура.

    В отличие от сверления отверстие не режется острой кромкой сверла, а пробивается механизированным вращением рабочего органа.

    Для создания импульса, который необходим для работы инструмента, применяется пневматический, в редких случаях электромагнитный механизм. По применению и устройству имеет сходство с дрелью.

    Виды

    В зависимости от типа привода перфоратор бывает:

    • Сетевые электрические инструменты. Это наиболее распространенный вид, у них электрический двигатель может располагаться и вертикально и горизонтально.
    • Аккумуляторные электрические инструменты. Они удобны для работы в местах, где нет электрической сети. Аккумулятор на подобных агрегатах в большинстве случаев располагается прямо на корпусе электроинструмента.
    • Пневматические инструменты. Они применяются для работы в небезопасной среде. Например, при опасности взрыва газа, ведь малейшая искра способно привести к взрыву. Или при работе во влажной среде, так как значительно увеличивается вероятность поражения током.
    • Бензиновые. Они лучше всего подходят для проведения выездных дорожных работ.

    В зависимости от вида работ перфоратор может быть промышленным или бытовым. Большая часть относится именно к промышленным.

    Бытовые устройства обычно используются для работ умеренной нагрузки.

    По своей массе перфоратор может быть трех видов:

  • Легкий — до 3 кг. Его применяют для создания небольшого отверстия для анкера или дюбеля.
  • Средний — до 5 кг. Задействуется для долбления армированной конструкции.

    Может использоваться для обработки камня высокой твердости.

  • Тяжелый — свыше 5 кг. Этот инструмент способен заменить даже небольшой отбойный молоток.

    Его часто применяют для отбойного сверления бетона, имеющего толщину 30-60 мм.

  • Деление происходит и по применяемым режимам:

  • Однорежимные инструменты – применяются только для сверления.
  • Двухрежимные – используются при необходимости сверления с ударом;
  • Трехрежимные – кроме обычного сверления и сверления с ударом применяются для долбления.
  • Устройство

    В зависимости от функциональности, фирмы-производителя и мощности инструмента, его конструктивные особенности могут быть разными. Однако, несмотря на это основные элементы остаются неизменными.

  • Основным элементом является электродвигатель, который может быть выполнен в вертикальном (тяжелые и средние) или горизонтальном (легкие) исполнении. Горизонтальная компоновка обеспечивает компактность устройства, однако данная конструкция предполагает высокую ударную нагрузку на мотор. При вертикальной схеме обеспечивается эффективное охлаждение двигателя, благодаря чему повышается качество его работы. Данная компоновка лучше всего подходит для интенсивной работы.
  • Важнейшим узлом является и ударный механизм. Он может быть пневматическим, механическим или электромеханическим.
  • Редуктор. Применяется для передачи крутящего момента на ось патрона от двигателя и одновременного снижения скорости вращения.
  • Антивибрационная система. Она оказывает значительное влияние на качество проводимых работ, в том числе на состояние здоровья мастера, который работает с инструментом.
  • Корпус устройства, который производится из ударопрочного пластика или металла.
  • Электрическая схема. Применяется для управления скоростью вращения мотора.
  • Предохранительная муфта позволяет остановить патрон в ситуации, когда инструмент заклинивает в отверстии. Она обеспечивает защиту рук человека от получения возможных травм.
  • Дополнительно перфоратор может оснащаться дополнительными системами, которые позволяют сделать применение устройства комфортным или расширить его возможности. К ним относятся:

  • Механизм фиксации глубины сверления.
  • Система фиксации рабочего элемента.
  • Система отвода пыли, возникающей в рабочей области.
  • Механизм изменения режимов действия инструмента и так далее.
  • Принцип действия

    Принцип действия инструмента основан на ударном механизме – пневматическом, гидравлическом, механическом или электромагнитном. Сам ударный механизм приводится в движение вращательным движением двигателя.

    Электромагнитный механизм предполагает работу двух электромагнитных катушек. Они обеспечивают движение сердечника в возвратно-поступательном направлении. При этом сердечник передает данные удары на торцевую часть бура.

    Пневматический вариант обеспечивается благодаря движению поршня в возвратно-поступательном направлении в цилиндре.

    У пневматической системы данного узла имеются 2 варианта исполнения – с использованием качающегося подшипника, а также кривошипно-шатунного механизма, который совмещен с редукторной частью.

    При вращении вала образуются колебательные вращения поршня, который закачивает воздух в рабочий цилиндр системы.

    Цилиндр вследствие небольшого пространства образует давление сжатого воздуха, что приводит к движению тарана и бойка.

    Вследствие кратковременных импульсных переходов тарана и поршня, данные движения преобразуются в удары. Механизм при холостом ходе, будучи не прижатым к твердой поверхности, самоотключается, в результате не образуется компрессионное давление, удары не производятся.

    Сам рабочий механизм неподвижен. Обороты вращения вала можно регулировать нажатием кнопки при наличии плавного запуска. В ряде моделей кнопка оснащена регулятором настройки предельного нажатия курка, что позволяет установить мощность и число оборотов работы двигателя.

    Могут применяться более сложные электронные системы — константная электроника. Она поддерживает заданную энергию удара, крутящий момент и частоту вращения под нагрузкой.

    В результате исключается падение производительности при наличии тяжелых нагрузок, в особенности на сниженных оборотах.

    В «продвинутых» моделях обеспечивается контроль вращения якоря и запускается резерв мощности в случае возрастания нагрузки.

    Для защиты пользователя от получения травм вследствие заклинивания инструмента используется предохранительная муфта или муфта расцепления, которая моментально стопорится. Она обеспечивает отсоединение вала от редуктора.

    Инструменту часто приходится работать с материалами, которые образуют значительное число абразивных частиц и пыли. Они мешают работе пользователя и способствуют износу ствола инструмента. Для исключения этого ряд моделей оснащается системами пылеотсоса, которые отсасывают пыль из зоны работы.

    Применение

    Перфоратор применяется для создания отверстий в бетонных, каменных, кирпичных строительных конструкциях повышенной прочности посредством нанесения механических ударов насадки, которая совершает комбинированное поступательно-вращательное движение.

    Кроме этого инструмент может использоваться для следующих операций:

    • Нанесение осевых ударов в режиме отбойного молотка.
    • Высверливание отверстий в различных материалах за счет применения функции дрели.

    Для обеспечения многофункциональности многие производители обеспечивают инструмент дополнительными функциями и предлагают комплекс специальных насадок, которые позволяют:

  • Приготавливать разные строительные растворы.
  • Сверлить отверстия.
  • Выполнять шлифовку.
  • Чистить поверхности бетона, камня и металла.
  • Выполнять многие иные работы.
  • Выполнение дополнительных операций

  • Для сверления обычный патрон заменяют быстрозажимным патроном SDS Plus (SDS Max). Затем устанавливают сверло, которое соответствует типу материала. Инструмент переводится в режим вращения, при котором работа осуществляется в качестве обычной дрели.
  • Штробление.

    Эта функция необходима при демонтаже старой керамической плитки, прокладки электрического провода в стене и т.п. Для этого в патрон зажимается зубило. Угол направления зубила регулируется так, чтобы можно было удобно работать с необходимой поверхностью.

    Положение зубила фиксируется специальным рычагом, который находится на корпусе перфоратора. Инструмент используется в режим долбления без вращения.

  • Бурение (перфорация) – в патрон закрепляется бур. Работа ведется в режиме вращения с ударом.
  • Разрушение поверхности.

    В патрон закрепляется пика с широкой лопаточкой. Применяется режим долбления без вращения.

  • Закручивание шурупов. Патрон заменяется на быстрозажимной. Инструмент действует в режиме вращения без удара. Для этой операции рекомендуется использовать инструмент небольших габаритов.

    Для большого числа шурупов лучше взять дрель или шуруповерт.

  • Достоинства и недостатки

    К плюсам можно отнести:

  • Перфоратор имеет на порядок большую силу удара, чем обычная ударная дрель. Благодаря этому можно быстрее пробивать отверстия в бетоне, кирпичах или шлакоблоках.
  • Инструмент может работать с разными дополнительными насадками, которые специально предназначены для него.
  • Значительно больший срок службы.
  • Широкий спектр применения.
  • Производительность перфоратора при работе по твердому материалу значительно выше.
  • К минусам можно отнести:

  • Довольно большой вес инструмента.
  • Перфоратор и комплектующие к нему существенно дороже ударной дрели, если брать устройства одинаковой мощности.
  • Обычные сверла нельзя применять в перфораторе без переходника, что приводит к удлинению конструкции, усложнению операции сверления. При этом срок службы инструмента уменьшается.
  • Похожие темы:

    Устройство и принцип работы перфоратора, виды инструмента

    В наше время многие люди занимаются ремонтом помещений, многие на этом зарабатывают, другие — для себя делают ремонт в квартире или частном доме.

    Часто в таком случае встаёт вопрос о просверливании аккуратных отверстий в стене, или о долблении стены. Все эти задачи может выполнить строительный инструмент, который называется электропневматический перфоратор.

    Эксплуатация этого устройства позволит существенно сэкономить силы человека.

    Устройство перфоратора

    Огромное число производителей перфораторов оснащают свои модели разными конструкциями с различными конструктивными особенностями. Но несмотря на все эти отличия, устройство перфоратора практически не изменяется и является для всех одинаково.

    Так как все модели содержат одни и те же узлы и модули, которые позволяют им успешно справляться с поставленной задачей.

    Обычно в зависимости от моделей и производителя, перфораторы могут отличаться друг от друга лишь расположением модулей в корпусе перфоратора.

    Основные узлы:

    • Ударный механизм.
    • Электромотор.
    • Корпус.
    • Электросхема.
    • Муфта предохранительная.
    • Редуктор.
    • Патрон.
    • Ствол.
    • Система антивибрационная.

    Системы в перфораторах

    Кроме основных узлов, в зависимости от модели инструмент может снабжаться разными системами. Системы разработаны для расширения возможностей инструмента, обеспечения удобства при использовании. Систем существует несколько.

    • Система, фиксирующая рабочий элемент.
    • Антивибрационная.
    • Механизм, который устанавливает определённую глубину сверления.
    • Отвод пыли от области работы.
    • Изменение режимов работы.

    В разных моделях различное исполнение расположения электромотора. Существует два вида расположения двигателя.

    • Вертикального расположения.
    • Горизонтального положения.

    Мотор перфоратора

    Конструкция инструмента имеет встроенный электрический мотор, который осуществляет привод инструмента, обеспечивает его работу. На заводах в перфораторы устанавливают коллекторные моторы.

    В тех случаях, когда перфоратор используется от случая к случаю, можно использовать инструмент с горизонтальным положением двигателя. Это лёгкие модели перфораторов.

    Средние же и тяжёлые модели делаются в большинстве случаев с вертикально расположенным двигателем. Существуют исключения в инструменте тяжёлого типа.

    Существует одна из моделей фирмы Метабо, она относится к тяжёлым, её масса составляет двенадцать килограмм, и в то же время двигатель в ней расположен горизонтально.

    Недостатки моделей с горизонтальным положением двигателя:

    При всех преимуществах моделей инструмента с горизонтальным положением двигателя, всё же имеются и недостатки, основных недостатков два.

  • Наличие повышенной нагрузки на силовой узел.
  • Слабое охлаждение электрического двигателя ввиду условий, созданных конструкцией.
  • Преимущества инструмента с вертикальным двигателем:

  • Такого типа аппарат имеет особенности конструкции обеспечивающие более щадящую нагрузку на электрический двигатель.
  • Уровень вибрации от ударов снижен.
  • Реализация такой конструкции позволяет электродвигателю охлаждаться более качественно.
  • При вертикальном расположении электродвигателя возможно создание условий для широкой амплитуды хода поршня, это, в свою очередь, увеличивает амплитуду движения бойка. Таким образом, такой аппарат будет иметь лучшие силовые характеристики при меньшем износе деталей и меньшем нагревании мотора.
  • Инструмент с вертикальным положением двигателя (также называется бочковый), имеет кривошипно-шатунный механизм, а с горизонтальным — подшипник качения. Инструмент, который имеет вертикально расположенный двигатель, способен работать продолжительно, а с горизонтальным положением может работать временно, если им попытаться работать продолжительно, он перегреется и может выйти из строя.

    Устройство ударного механизма перфоратора и его ремонт

    Ударный механизм — это одна из основных частей перфоратора. Этот механизм реализует в перфораторе его основную функцию. Ударный механизм может изготавливаться по-разному. Он имеет два типа исполнения.

  • Электромеханический тип исполнения.
  • Электропневматический тип исполнения.
  • Ремонт механизма нужно производить в специальных мастерских по гарантии.

    В случае если срок гарантии окончился, нужно доставить инструмент в специализированную мастерскую, где у профессионала-мастера можно спросить, почему перестал долбить инструмент, мастер проверит, всё расскажет, быстро и эффективно произведёт ремонт.

    Во время ремонта инструмент будет смазан перфораторной смазкой, что позволит составным частям прослужить дольше. При должном уходе частить в ремонтную мастерскую не придётся. Самостоятельно проводить ремонт не стоит, если нет опыта, так как есть вероятность приведения инструмента в негодность.

    Электропневматический тип

    Электропневматический тип механизма реализован в большинстве современных моделей перфораторов. Такой тип обеспечивает инструменту высокую энергию удара, при этом мощность электромотора требуется относительно небольшая.

    Электропневматический узел имеет два вида исполнения. В одном из них работа реализована при помощи подшипника качения, его ещё называют «пьяный подшипник перфоратора», а во втором при помощи кривошипно-шатунного механизма.

    Применяются они соответственно на лёгком, и на среднем и тяжёлом классах.

    Перфоратор, относящийся к лёгкому классу, имеет подшипник качения, поршень, таран, боёк. Когда мотор начинает вращение, оно передаётся на внутреннюю обойму в подшипнике, а наружная обойма — это деталь, являющаяся одновременно и поршнем, который совершает колебания.

    Система предотвращения вибраций

    Для снижения вибрации инструмента фирмами разрабатываются системы. Их имеется два вида.

  • Активного типа.
  • Пассивные.
  • Антивибрационную систему активного типа устанавливают на модели высокой мощности. Чтобы снизить вибрацию, создано несложное устройство.

    Оно состоит из противовеса и пружины, это устройство берёт на себя нагрузки вибрации, при этом избавляя или сводя к минимуму их воздействие на человека.

    Полностью убрать вибрации невозможно, но существенных результатов удалось добиться, и работать инструментом человек теперь может вполне комфортно, без вреда для здоровья.

    Схема электрическая

    Схема электрическая в перфораторах разработана для регулировки оборотов электромотора инструмента. Обороты можно регулировать разными способами. Одним из способов регулировки оборотов является кнопка пуска.

    В ней расположена электрическая схема, и при плавном нажатии на кнопку происходит добавление оборотов мотора. Есть и другой вариант регулировки оборотов. В этом случае в корпус инструмента встроено колесико регулировки, внутри которого расположена электрическая схема.

    Его нужно установить в нужное положение, затем нажать на пусковую кнопку на рукоятке, будет происходить вращение заданной частоты.

    Корпус

    Для инструмента средней и большой мощности производится из металла. Металл используется лёгкий, но прочный. Это сплавы магния или алюминия. Корпус инструмента малой мощности может изготавливаться из ударопрочного пластика.

    Существуют также модели, корпус которых комбинированный, он состоит частично из пластика, частично из металла.

    Металлические корпуса считаются более качественными, так как металл имеет более высокие качества по прочности, металл эффективно отводит тепло, что необходимо для нормальной работы инструмента.

    Охлаждение

    Для охлаждения инструмента металлического корпуса недостаточно, металл эффективно отдаёт тепло в атмосферу, но при интенсивной работе аппарата этого недостаточно, и мотор может перегреться и выйти со строя.

    Для предотвращения такой проблемы в корпусе имеются пазы для захвата воздуха, прохождения его через электромотор, и другие пазы для выдувания воздуха. Движение же воздуха создаётся колесом с лопастями, которое установлено на роторе мотора.

    Когда мотор вращается, происходит продувание мотора воздухом, тем самым поддерживается оптимальная для работы температура, исчезает возможность перегрева узлов инструмента.

    Муфта предохранительная

    Разработана муфта предохранительная для того, чтобы человек, работая инструментом, не получил травмы. Риск получить травму имеется при следующей ситуации.

    Работник сверлит отверстие сверлом, одновременно происходит вращение сверла и долбление.

    В какой-то момент есть вероятность того, что сверло может заклинить в бетоне, а рабочий не успел отпустить кнопку пуска, и отпустить её быстро нет возможности, так как заклинивание сверла всегда происходит неожиданно.

    И даже если человек довольно быстро отпустит кнопку, то по инерции одну или две секунды будет происходить вращение, а потому как сверло заклинило, то вращаться будет перфоратор, который может выкрутить руки человеку или ударить его.

    Муфта предохранительная не позволит этому произойти.

    Она рассчитана на определённое усилие, как только усилие сопротивления вращению достигнет установленного номинала, то муфта сработает, будет разъединяться привод сверла, будут слышны щелчки, и инструмент в руках не будет вращаться, хоть и будет заклинено сверло. В этом случае нужно включить обратное вращение и пытаться вынуть сверло из бетона или другой рабочей поверхности.

    Муфты имеют два вида.

  • Фрикционные.
  • Пружинно-кулачковые.
  • Отличаются они устройством, но функция у них одинакова — прекратить вращение патрона инструмента. Фрикционные муфты состоят из дисков. Диски прижаты друг к другу.

    Когда сверло начинает заклинивать в рабочем отверстии, при достижении определённой силы сопротивления вращению, происходит скольжение дисков одного относительно другого, и вращение на сверло не передаётся, что предохраняет человека от травм, а мотор от перегорания.

    Муфта пружинно-кулачковая состоит из двух частей, они имеют впадины и выступы, и когда срабатывает муфта, впадины больше не в силах цепляться за выступы, и прекращается передача вращения на патрон, при этом будет слышен треск впадин об выступы.

    Конструкция редуктора перфоратора

    Редуктор разработан для того, чтобы передать вращение мотора на патрон. Кроме этого, патрон приводит в работу ударный механизм. Передача вращения осуществляется шестернями. Редукторы нужно периодически смазывать. В основном это делается при замене щёток электромотора, заодно, когда разобран инструмент, смазывают шестерни редуктора специальной смазкой.

    Патрон

    Существует три типа патронов.

  • С быстрозажимной конструкцией.
  • С кулачковой конструкцией.
  • SDS.
  • Последним вариантом исполнения патрона обеспечены почти все производимые перфораторы. Кулачковый патрон сделан таким образом, что в него не зажать сверло без патронного ключа. Вращая ключом патрон, происходит зажимание сверла кулачками. Такие патроны скорее устанавливаются в электродрелях, чем в перфораторах.

    SDS-патрон применяется практически на всех перфораторах. Пользоваться им просто и удобно. Сверло или насадка просто вставляется в отверстие, а вынимается, потянув за патрон в сторону корпуса инструмента, сверло освобождается и его можно вынимать из патрона.

    Принцип работы перфоратора

    Поршень и таран между собой имеют воздушное пространство, которое при работе инструмента сжимается и разжимается с высокой частотой.

    В результате того, что давление меняется, таран копирует движения поршня, при этом совершает удары по бойку, боёк, в свою очередь, совершает удары по сверлу или долоту, которые установлены в данный момент в патроне.

    Вариант в котором пневматический привод, отключается автоматически, если не работать инструментом. Это реализовано конструктивно.

    В инструменте при смещении тарана, когда на долото не осуществляется давление, происходит отключение подачи воздуха. При прижимании долота к обрабатываемой поверхности таран смещается, открывается воздух, инструмент начинает работать.

    Инструмент, относящийся к тяжёлому или среднему в основном имеет вертикальное положение мотора, поршень приходит в движение кривошипно-шатунным механизмом. За счёт высокой амплитуды движения происходит увеличение силы удара по долоту, эта сила в таких аппаратах доходит до 20 кДж.

    Есть много фирм по производству качественного инструмента, это Bosch, Makita, Metabo, Интерскол и другие.

    Оцените статью: Поделитесь с друзьями!

    что лучше выбрать для дома – Ремонт своими руками на m-stone.ru

    Шуруповерты, дрели и перфораторы

    Может ли дрель с ударным механизмом заменить перфоратор?

    22.12.2018

    2.4 тыс.

    1.6 тыс.

    5 мин.

    Профессиональная дрель, особенно с массивным аккумулятором в рукояти, зачастую мало чем отличается от перфоратора по внешним признакам. И, не имея большого опыта в выборе инструмента, можно легко купить совершенно не то, что необходимо на данный момент для выполнения задач при ремонте дома или текущих хозяйственных работ. Поэтому, прежде, чем делать выбор, следует определить назначение и принцип действия обоих электроприборов, какие операции можно или нельзя ими выполнять, и каковы отличительные признаки между ними.

    Содержание

    1 Дрель с ударным механизмом и перфоратор — различия в функциях2 Назначение инструментов — для каких работ предназначены? 3 Как выбрать устройство по функционалу?

    Ударная дрель

    Она отличается от обычной встроенным механизмом для совершения поступательных движения – ударов. Их патроны аналогичны по конструкции, выглядят и устроены одинаково. Для удержания рабочей оснастки, сверла, например, используются трёхкулачковые патроны. Эта конструкция при вращении наружной обоймы патрона сдвигает кулачки друг к другу, с помощью чего и обеспечивается зажим сверла.

    На картинке ниже изображено внутреннее устройство инструмента:

    Для работы есть два режима:

    Сверление.
    Сверление с ударом.

    Ударный механизм реализован с помощью храповика из подвижного и не подвижного кольца с зубцами на одной из сторон. Этот механизм не предполагает продольного перемещения на большую длину – амплитуда движения сверла находится в пределах пары миллиметров, а его энергия зависит от силы прижатия ударной дрели к стене и находится в пределах единиц Джоулей (Дж). То есть она скорее не бьет, а вибрирует в обрабатываемый материал.

    Отличия дрели от перфоратора

    Главное отличие — система ударного механизма

    Самым существенным отличием перфоратора от ударной дрели является принцип работы ударной системы. Так, у дрели для формирования удара служат два зубчатых механизма – храповика. Патрон инструмента жестко связан с первым из них, а его корпус – со вторым. Когда ударный механизм не нужен, между храповиками вставляется стопор, и контакта у них нет. При включении режима удара стопор вынимается, и зубчатая передача преобразует вращательное движение патрона в поступательно-возвратное.

    Этот процесс просто прекрасно показан в следующем видео ролике, несмотря на то, что диктор в видео постоянно называет ударную дрель перфоратором, на самом деле в ролике показана работа обычной ударной дрели. Просто откуда переводчикам и диктору знать чем отличается дрель с функцией удара от перфоратора, они ведь не читали нашу статью :).

    Видео: Принцип работы ударной дрели

    У перфоратора всё по-другому. Ударное устройство может быть либо электромеханическим, либо электропневматическим. Чаще всего используется первый тип. В этом случае имеется две катушки, которые при электромагнитном взаимодействии вызывают движение сердечника вперед-назад. Далее энергия передается непосредственно на рабочую часть перфоратора.

    Пневматический механизм может быть двух видов. Оснащенный кривошипно-шатунной передачей или системой с так называемым «пьяным» подшипником качения. В последнем случае вращающийся ротор приводит в движение поршень, который передает ударную энергию рабочей части.

    Видео: Ударный механизм типа «пьяный» подшипник

    Ну, а механизм кривошипно-шатунного типа свою энергию вращения передает с помощью поршня, который сжатым воздухом дает толчок рабочей части перфоратора.

    Видео: Ударный кривошипно-шатунный механизм

    Функциональность – это важно

    В этом плане перфоратор существенно опережает дрель – ведь у него имеется целых три режима работы. Это вращение, удар с вращением и просто удар. Соответственно, с помощью электрического перфоратора можно не только просверлить стену, но и пробить ее. Выдолбить большую дыру, проштробить канавку для кабеля, отколоть кусок стены – всё это под силу такому мощному инструменту, как перфоратор. А вот дрель с ударным механизмом имеет всего два режима – стандартное сверление и сверление с использованием удара. Причем сила этого удара не такая мощная как у перфоратора.

    Чем отличаются основные характеристики

    Для электрических дрелей главной характеристикой является крутящий, или вращающий, момент. Единица для его измерения — Ньютон-метр. Перфораторы же классифицируются по другому признаку. Для них главное – это мощность, которая зависит от энергии удара. Измеряется эта величина в джоулях. А крутящий момент перфоратора совсем не должен быть большим, зачастую он намного меньше, чем у ударной дрели с аналогичным по мощности двигателем.

    Лидер по производительности

    И тут перфоратор вновь вырывается вперед. Ведь энергия удара у него, без сомнения, больше, чем у ударной дрели. Поэтому и работать с перфоратором намного комфортнее – на него не обязательно так сильно нажимать, как на ударную дрель. Работая с последней, без существенного нажима пробить отверстие будет крайне сложно.

    Основное применение

    Для дрели основная область применения – это работы по сверлению металла, плитке и деревянным поверхностям. Ну, а перфоратор предназначен для преодоления бетонных и кирпичных стен. Поэтому и по затраченным часам или минутам, и по качеству сложно сравнить результат работы, выполненной одним и другим инструментом. Ведь для дрели функция удара – лишь дополнительная. Впрочем, как и функции сверления у перфоратора. Не стоит пренебрегать инструкцией, используя инструмент «на всю катушку» там, где допускается лишь кратковременный режим. Грустно это закончится – сломается хорошая вещь.

    Чем отличается каждый из этих инструментов от других?

    Назначение любого сверлильного приспособления очевидно. Проделывать отверстия в различных материалах. В зависимости от характеристик заготовки, на сверление требуется затратить определенную энергию. Различные типы свёрл облегчают работу оператора, но существуют и более прогрессивные способы повысить эффективность инструмента.

    Например – придать поступательные вибрации насадке. Тогда сверло выступает в роли зубила или шлямбура. Тем более что классическим сверлом, даже с алмазным напылением – не просверлить отверстие в железобетоне за короткое время и с одним экземпляром насадки.

    Критерии выбора бытовой электрической дрели

    Выбирая электрическую дрель, следует ориентироваться на её назначение, мощность и дополнительные возможности.

    Выбирая дрель для дома следует учесть ее основные характеристики

    Для дома и дачи рекомендуется выбирать бытовые электродрели. Они существенно дешевле профессиональных инструментов, отличаются компактными размерами, небольшим весом, удобной эргономикой.

    Мощность двигателя

    Важная характеристика дрели — мощность двигателя. Чем больше мощность, тем более плотные материалы способна обработать дрель. В таблице приведены материалы различной толщины и указана рекомендуемая мощность двигателя для работы с ними.

    Таблица: обрабатываемые материалы и рекомендуемая мощность инструмента
    Вид материала и его толщинаРекомендуемая мощность, вид дрели
    дерево до 80 мм;бетон до 30 мм;сталь до 25 мм.1800 — 2000 Вт, ударная дрель
    дерево до 50 мм;бетон до 20 мм;сталь до 16 мм.1000 — 1200 Вт, ударная дрель
    дерево до 40 мм;бетон до 16 мм;сталь до 13 мм.700 — 800 Вт, ударная дрель
    дерево до 25 мм;бетон до 13 мм;сталь до 10 мм.450 — 650 Вт, ударная дрель
    дерево до 10 мм;сталь до 6 мм.до 300 Вт, безударная дрель

    Частота вращения вала

    Большинство домашних работ выполняется при скорости вращения рабочего инструмента 2500–3000 оборотов в минуту. Если есть регулятор скорости, который уменьшает её до 500 оборотов в минуту — эту дрель можно использовать для завинчивания шурупов, винтов, саморезов. Число оборотов может регулироваться разными способами: ползунком, регулировочным винтом, силой нажатия на кнопку включения. Чем выше скорость, тем более гладкие стенки будут у готового отверстия. Шлифовка и полировка также выполняются на высоких скоростях.

    Диаметр сверления

    В паспорте дрели указывается максимальный диаметр сверла для разных материалов, с которыми она может работать: дерева и стали. У дрели с ударным механизмом добавляются бетон, камень, кирпич. Так дрель мощностью 550 Вт сверлит в металле отверстия до 10 мм, в дереве — до 20 мм. Минимальный диаметр зажимаемых свёрл определяется губками патрона и составляет 1 мм.

    Тип патрона

    Все патроны для дрели делятся на быстрозажимные (зажимаются силой руки) и ключевые (зажимаются специальным ключом). Быстрозажимные патроны удобны при частой смене рабочего инструмента: сверло — развёртка — зенковка и других комбинациях. Но они недостаточно надёжно зажимают хвостовик сверла, потому при работе с твёрдыми материалами сверло может останавливаться. Чаще всего такой тип патрона используется на бытовых безударных дрелях. На ударных и дрелях повышенной мощности используются только ключевые зажимные патроны. Для домашних целей подойдут патроны, которые могут работать со свёрлами диаметром от 1 до 16 мм.

    Дополнительные функции

    В процессе выбора электрической дрели для дома рекомендуется учесть наличие дополнительных функций:

    Переключатель скоростей. Удобная функция при сверлении отверстий в материалах разной прочности, а также при изменении вида работ, например, со сверления на закручивание саморезов. Электронное регулирование скорости вращения. Чаще всего производится пусковой кнопкой, которая связана с реостатом или тиристором. Главное достоинство — плавное изменение числа оборотов. Скорость изменяется в зависимости от усилия на кнопке: усилие больше — скорость повышается; усилие меньше — скорость снижается. Некоторые модели оснащаются регулируемым приводом. В этом случае сама дрель автоматически выбирает скорость вращения в зависимости от твёрдости материала. Плавный пуск. Эта функция позволяет электродвигателю дрели постепенно, без рывков раскручивать сверло с малых оборотов до высоких. Снижается пусковой ток коллекторного двигателя, повышается точность сверления. Фиксация кнопки «пуск». Полезная функция, позволяющая пользоваться дрелью при шлифовании и длительном сверлении. Не нужно постоянно держать палец на кнопке, чтобы мотор работал.

    Комплектация

    Придя в магазин за дрелью, следует изучить её комплектацию. Разные производители свои модели комплектуют неодинаково. Предпочтение следует отдавать тем дрелям, у которых в комплект входят запасные детали и узлы (например, щётки для электродвигателя и зажимной патрон), приспособления для работы (ограничитель глубины сверления), рабочий инструмент (набор свёрл) и другие полезные предметы. Очень удобен пластиковый чемодан — инструмент не запылится, детали не потеряются.

    Другие важные критерии

    Перед тем как принять окончательное решение по приобретению дрели, рекомендуется изучить руководство по эксплуатации, познакомиться с техническими характеристиками. Следует обязательно взять инструмент в руки, чтобы почувствовать как он ощущается. Удобно ли будет им работать? Не скользит ли? Тяжёлый ли? Потрогайте и попробуйте включать все кнопки, переключатели, ручки. Оцените плавность включения, перемещения, фиксации.

    Патрон дрели не должен болтаться

    Патрон, в котором зажимается сверло, закреплён в шариковом подшипнике. В дешёвом инструменте подшипник может быть собран неплотно, из-за чего патрон болтается вдоль или поперёк оси сверления. Возьмите дрель в руки и покачайте патрон вперёд-назад и в стороны. В качественном инструменте свободный ход (или люфт) не превысит двух — трёх миллиметров.

    Видео: Выбор электродрели

    1

    Дрель с ударным механизмом и перфоратор — различия в функциях

    Казалось бы, у обоих инструментов насадка выполняет поступательное движение под действием механизма, и существенной разницы между ними нет. Но это только на первый и совершенно неискушенный взгляд — основное отличие в устройстве узла, толкающего боек. У дрели этот блок называется зубчатым храповиком, который, при определенном нажатии, вращаясь, толкает зубьями выступы другого такого же, парного, закрепленного на стержне патрона. По этой причине амплитуда ударов сверла во время работы довольно мала и служит только, как вспомогательное усилие для прохождения сложных участков. Для того, чтобы кинетический момент дал положительный результат при сверлении, необходимо прилагать очень большое давление на инструмент.

    У такой функции есть и обратная сторона медали — чем сильнее оператор нажимает на дрель с ударным механизмом, тем быстрее изнашиваются зубья храповиков. Категорически не рекомендуется пытаться выдалбливать при помощи этого инструмента отверстия в бетоне, в том числе, если в качестве насадки используется победитовое сверло. Лучше работать в режиме сверления, иначе подобная операция приведет к быстрому износу редуктора. Максимум, на что способна даже профессиональная модель — высверлить глубокое гнездо под шуруп или патрон в кирпичной стене, силикатном либо шлакобетонном блоке, по той причине, что ее насадка сверлит путем послойного срезания или выскабливания частиц материала.

    Перфоратор бурит, разбивая связи в структуре бетона или кирпича, но если нужны отверстия в дереве, в режиме сверления может заменить и дрель, а вот для металла этот инструмент не подходит. Поступательное движение насадки выполняется посредством механического, электромагнитного или пневматического узла. В первом случае работу выполняет качающийся подшипник, который в народе имеет другое название — пьяный. Он толкает поршень, который создает компрессию и тем самым мягко воздействует на боек. Второй вариант функционирует за счет индукционных катушек, а в третьем давление на поршень обеспечивается сжатым воздухом. Любой из перечисленных узлов не терпит нажатий на инструмент, даже слабых, из-за них будет хуже действовать толкательный механизм.

    Рекомендуем

    Как выбрать дрель для дома – учитываем все особенностиВыбраем перфоратор – определяем основные требования к инструментуВыбраем перфоратор – определяем основные требования к инструменту

    Перфоратор

    Главным отличием перфоратора от ударной дрели является конструкция ударного механизма. Он может быть электромеханическим и электропневматическим. Последний встречается в большей части моделей современного рынка.

    Принцип действия заключается в следующем: электродвигатель приводит во вращение шестерню редуктора, на выходном валу которого закреплен качающийся или, как его еще называют, пьяный подшипник (1). Он приводит поршень в движение вдоль цилиндра. В результате поршень взаимодействует с тараном (2), который бьёт по бойку (3), передавая энергию оснастке, установленной в SDS-патрон (4). Таким образом достигается большая энергия и глубина удара.

    Интересно: при аналогичной мощности энергия удара перфоратора в 2 и больше раза превышает энергию удара ударной дрели, что больше подходит для бетона.

    Второе отличие перфоратора от дрели с ударным механизмом является способ крепления буров в патроне. Если в предыдущем варианте использовались кулачковые зажимные патроны, то здесь используют SDS-патроны. В них обычное сверло установить нельзя – только специальные буры с соответствующим хвостовиком. В нем должно быть 4 прорези которые попарно имеют разный диаметр, они нужны для удержания оснастки.

    Чтобы установить обычные сверла в SDS-патрон можно установить переходник на кулачковый патрон, но в этом случае не удастся добиться высокого качества сверления из-за биений.

    Также стоит отметить, что бывают хвостовики и патроны двух типов:

    Под 4 прорези – SDS-plus, держит оснастку диаметром до 26 мм.
    Под 5 прорезей – SDS-max, буры диаметром больше 20 мм.

    Подводим итоги

    Теперь, представляя, чем отличается ударная дрель от перфоратора, выбор будет сделать проще. Выбирайте подобный инструмент, когда будете во всех подробностях представлять, для чего он вам может понадобиться. Если предстоит работать с кирпичом и бетоном, то в магазине посмотрите в сторону, где на полках лежат перфораторы. Если же такие работы, как пробивание стен, предстоят весьма редко, не стоит тратиться на мощный перфоратор. Вполне можно тогда и ударной дрелью обойтись. Он нужен будет лишь в том случае, когда вы предполагаете производить подобные работы часто и подолгу.

    Как работает простая дрель

    Электродвигатель при помощи редуктора передает крутящий момент на патрон, а затем и на сверло. Оператор создает давление в направлении сверления, сверло своими рабочими кромками послойно срезает материал, углубляясь в отверстие. Это правило работает в случае, когда материал относительно мягкий и податливый.

    Так сказать, если есть что «срезать». В противном случае, сил оператора на поступательное движение может не хватить. В этом – главное отличие обычной дрели от ударной. Бесспорное преимущество – удобство в работе и возможность выполнять работы с высокой точностью.

    Безударная электродрель с функцией переключения оборотов

    Наличие регулятора оборотов добавляет универсальности в плане сверления различных мягких и легкоплавких материалов.

    Видео: Выбор патрона для дрели или шуруповёрта

    Повесить картину и прикрепить полку, отшлифовать фанеру и отполировать кузов, замесить бетон и отрезать стальной прут — всё это под силу универсальной дрели. Подходящая для бытовых нужд дрель должна иметь мощность порядка 700–1000 Вт, питаться от электрической сети, обладать функциями регулировки скорости вращения и реверса. Для сверления отверстий в кирпиче и лёгком бетоне необходима функция удара. Очень хорошо, если инструмент будет снабжён пластиковым кейсом и дополнительными принадлежностями: второй рукояткой и запасными щётками для коллекторного двигателя.

    Источники:

    • http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/drely-perforator.html
    • https://samelectrik.ru/chto-luchshe-vybrat-udarnuyu-drel-ili-perforator.html
    • https://srbu.ru/instrumenty-i-oborudovanie/115-otlichie-perforatora-ot-udarnoj-dreli.html
    • http://obinstrumente.ru/elektroinstrument/drel/vybrat-udarnuyu-drel-ili-perforator.html
    • https://postroika.biz/10737-prostyie-rekomendatsii-dlya-vyibora-byitovoy-dreli.html

    Какой перфоратор лучше | Строительный портал

    Если Вы всерьез задумались о проведении ремонта, то Вам следует уделить внимание не только разработке дизайн проекта жилища, выбору строительных и отделочных материалов, но и приобретению специального инструмента, без которого Вам просто не обойтись. К такому оборудованию можно смело отнести перфоратор, который, являясь инструментом ударного действия, с легкостью справляется со снятием штукатурки, штроблением бетона, скалыванием кирпичей и рядом других серьезных строительных работ. И пусть многие считают, что для этих целей достаточно обычной дрели, все же перфоратор  отличается кардинально от нее как способом работы, так и ценой. А значит, Вам следует разобраться в тонкостях работы подобного инструмента с учетом специфики предстоящих работ.

    Содержание:

    1. Перфоратор и его отличие от ударной дрели
    2. Основополагающий принцип работы перфоратора
    3. Какой лучше выбрать перфоратор
    4. Перфораторы известных производителей

      5.   Видео с youtube



    Перфоратор и его отличие от ударной дрели

    Для начала мы предлагаем рассмотреть отличия между дрелью с ударным действием и перфоратором. Ударная дрель работает по следующему принципу: инструмент содержит два зубчатых храповика, которые находятся в контакте. Работая дрелью в режиме удара, Вы создаете давление им на  обрабатываемую поверхность, заставляя инструмент прыгать “по их зубьям”. Серьезными недостатками подобного принципа работы является небольшая амплитуда удара, высокий уровень вибрации в процессе работы, а также значительный физические усилия, которые придется прикладывать для сверления твердых материалов. Да и постоянное взаимодействие дрели с твердыми поверхностями приводит к скорому изнашиванию зубьев храповиков, а это дополнительные расходы на их замену.

    Перфоратор не обладает всеми этими недостатками, поскольку его внутреннее устройство принципиально отличается от дрели: так механизм электропневматического перфоратора в некотором роде схож с устройством автоматического оружия.

    В первую очередь, перфоратор – это очень мощное и долговечное оборудование, предназначенное для сверления отверстий любого размера в твердых материалах. Отдача у перфораторов намного ниже, а скорость прохождения – значительно выше. В качестве еще одного преимущества перфоратора выступает головка для закрепления сверла или бура. В то время как ударная дрель оснащена кулачковым затвором, в перфораторе установлен надежный сменный SDS-патрон, который позволяет заменить оперативно непосредственно бур или патрон.

    Перфораторы используются для сверления отверстий в бетоне, камне, кирпиче. Поскольку разрушение бетона наиболее эффективно происходит от удара, то рабочая часть сверла строительного перфоратора внешне напоминает зубило. В процессе вращения зубило образует круглое отверстие. Благодаря  спиральным канавкам на бурах, продукты долбления выводятся из отверстия, а также повышается производительность.

    Основополагающий принцип работы перфоратора

    С технической точки зрения процесс сверления  выглядит так: электроприводом устройства обеспечивается возвратно-поступательное движение поршня, при этом попеременно возникает разрежение и повышение давления воздуха, приводящие в работу  второй поршень -“боек”, который и наносит удар по хвостовику оборудования, благодаря воздушной прослойке между бойком и поршнем создается демпфирующий эффект. Именно он снижает ударные нагрузки на поршень, и как следствие, увеличивает “жизнеспособность” механизма привода поршня.

    Для того, чтобы решить для себя, какой перфоратор лучше, мы рекомендуем Вам ознакомиться с основными техническими характеристиками перфораторов:

    1. номинальной мощностью – высокая мощность перфоратора указывает на высокую скорость бурения, и наоборот. Однако при этом следует обратить внимание и на вес агрегата – мощные перфораторы достаточно тяжелы, а значит, работать с ними сможет лишь физически подготовленный человек;
    2. скоростью вращения на холостом ходу;
    3. диаметром полученных отверстий для материалов различной плотности и толщины в режиме с ударом.



    Кроме того, чтобы понять какой перфоратор самый лучший, следует обратить внимание и на некоторые его функции, которые указывают непосредственно производители строительного инструмента. К ним можно отнести:

    1. измеритель глубины, закрепленный на перфораторе. Позволяет с точностью определить факт  достижения сверлом желаемой глубины;
    2. переключатель скоростного режима. Выполняет функцию регулирования скорости вращения в зависимости от видов работ: так, небольшие отверстия лучше сверлить на быстрой скорости, а для глубоких предпочтительно устанавливать более медленную скорость работы. Сегодня производители оснащают дрели и перфораторы специальными процессорами, которые могут автоматически устанавливать скорость работы в зависимости от обозначенных Вами параметров;
    3. «обратное вращение». Благодаря этой функции процесс изъятия застрявшего сверла больше не вызовет у Вас трудностей;
    4. наличие съемных боковых ручек. Они предназначены для удобства при работе и могут быть демонтированы, если работать приходится в условиях ограниченной рабочей зоны;
    5. «беспроводные» устройства. Идеально подойдут для работы на высоте при ограниченности проводов;
    6. переключатель сверления/долбления. Некоторые модели морально устаревших перфораторов не имеют данной функции, а значит, при выборе строительного помощника следует обратить на это особой внимание.

    Какой лучше выбрать перфоратор

    Изделие высокого качества при проверке работоспособности характеризуется наличием ровного шума, без каких-либо провалов и дальнейших усилений, возможных стуков, которые могут передаваться на корпус изделия. Такое оборудование, уже отобранное по шумовым характеристикам, следует подвергнуть дополнительному испытанию: включите перфоратор в сеть, а после достижения максимальных оборотов, отключите. Особое внимание обратите на то, как инструмент прекращает работать. Обороты должны снижаться постепенно, плавно. Когда выключен двигатель, последние этапы остановки должны сопровождаться отчетливым шумом всех рабочих узлов. Оборудование ни в коем случае не должно останавливаться как “вкопанное”.

    По классу перфораторы принято подразделять на:

    • легкие,
    • средние,
    • тяжелые.



    К легкому классу принадлежат инструменты с массой не более 3-х килограмм. Такие модели предназначены для выполнения в бетонной поверхности отверстий небольшого диаметра и могут обладать функциями, которые присущи дрелям.

    Средний класс представлен моделями весом до 5-ти килограмм. Они используются для более тяжелых работ: например, для сверления армированных конструкций из бетона.

    К тяжелым машинам можно отнести перфораторы массой свыше 5-ти килограмм. Такая модель может выполнять функции отбойного молотка и применяться для самых тяжелых работ. Некоторые производители перфораторов предлагают покупателям модели всех классов, к примеру, перфоратор Makita, интерскол и bosch.

    При выборе между непрофессиональной и профессиональной моделью перфоратора, помните, что  профессиональные агрегаты способны выдержать более длительные нагрузки, да и стоимость их на порядок выше непрофессиональных машин.

    Кроме того, профессиональные перфораторы обладают следующими опциями:

    1. управляющая электроника, предназначенная для точного начала работы и регулирования силы удара;
    2. постоянная (константная) электроника, используемая для поддержания установленного заранее параметра в случае повышения нагрузки, ограничения пускового тока, смягчения пуска и надежной защиты от перегрева;
    3. блокировка удара для сверления в деревянной или стальной поверхности;
    4. предохранительная муфта расцепления;
    5. колесо регулировочное для выбора оптимального числа оборотов, ударов или силы ударов;
    6. устройство выключения, блокировки вращения для комфортной и безопасной установки долота в  рабочее положение и его фиксации;
    7. переключатель направления вращения (реверс), предназначенный для высвобождения заклинившего  инструмента и для работы получения дополнительной функции шуруповерта.



    Перфораторы бытового класса отличаются достаточно ограниченным ресурсом непрерывной работы, они не используются для выполнения профессиональных работ, однако незаменимы в домашнем хозяйстве. И еще одна аксиома: чем дешевле оборудование, тем профессионалу сложнее осуществить поставленную задачу.

    Как различить профессиональные модели от непрофессиональных? Все просто – производители зачастую отмечают их различными цветами.

    Перфораторы известных производителей

    Устройство перфоратора макита 2450

    Перфоратор Makita HR2450 предназначен для обычного сверления, ударного и долбления. По сути, модель можно отнести к профессиональному инструменту, представляющему «3 в 1»: отбойный молоток, дрель и ударную дрель. Простота модели скрывает надежность, качество и доступную стоимость.

    Модель оснащена встроенной электроникой – системой регулирования скорости вращения. Оказывая необходимое давление на «гашетку», «умная» модель мгновенно откликается, наращивая или замедляя число оборотов. Такая функция позволяет более эффективно работать с материалами разной плотности.

    Перфоратор Makita HR 2450 оснащен патроном SDS-plus, который осуществляет оперативную смену рабочих насадок. Оборудование Макита HR2450 характеризуется долговечностью и высокой производительностью и надежностью, модель комфортна в работе за счет оснащения расцепной муфтой, обеспечивающей проскальзывание вращающихся механизмов и предотвращающей рывок. Внезапное обесточивание в электросети повлечет за собой активацию системы блокировки, исключающей случайное включение оборудования.

    А если добавить к этому 40 возможных угловых позиций насадки, которые предусмотрены в данной модели, то Вы получите ответ на волнующий Вас вопрос «какой перфоратор лучше купить для дома».

    Устройство перфоратора bosch

    Убить двух зайцев в погоне за истинным немецким качеством и доступной ценой можно лишь одним возможным способом – приобрести профессиональный перфоратор Bosch. Именно под этим брендом был изготовлен первый перфоратор с пневматической ударной системой.

    Устройство перфоратора бош идеально подходит как для домашнего ремонта, так и для профессиональной деятельности. К примеру, для домашнего использования можно выбрать профессиональный перфоратор «Бош», стоимостью чуть более 100 долларов и мощностью – 0,5 киловатта. Профессиональные модели, безусловно, стоят в несколько раз дороже, но и мощность их значительно выше – 1,5-киловатта.

    Что касается производительности оборудования, то модель перфоратора Bosch 2000 выполняет 2300 оборотов в минуту и 5800 ударов. Машины эффективно работают бурами диаметром в 20 мм в кирпичной кладке или бетоне.

    Средней мощностью обладают модели перфораторов Bosch 2400, Bosch 2800 и Bosch 3000. При этом мощность двигателя составляет 720 Ватт, а большая сила пневмоудара – до 2,6 Дж позволяет работать с материалами повышенной прочности: твердыми породами камня и армированным высокопрочным бетоном. Модели эргономичны, обладают рядом усовершенствований и отличаются количеством оборотов двигателя в минуту. Так, модель перфоратор Бош 2400 поддерживает вращение сверла со скоростью до 900 оборотов  в минуту, а модели Бош 2800 и 3000 – от 0 до 1450 оборотов в минуту.

    В профессиональных кругах наиболее эффективным является перфоратор Bosch 2-24, выпускаемый в двух вариантах DFR и DSR, и инструмент Bosch 2-26 (DFR, DRE и DRE-SET). Модель перфоратора Бош 2-24 с мощностью в 680 Вт действует на низких оборотах – до 870 в минуту, однако достаточно большая сила удара превращает его в очень эффективное орудие при долблении или сверлении материалов повышенной прочности.

    Перфоратор Бош 2-26  – еще более эффективная машина – мощность двигателя 0,8 кВт и оптимальная схема действия ударного механизма (удар 3 Дж, 4000 ударов в минуту) способствует образованию отверстий диаметром 26 мм. Эти устройства могут использоваться в качестве отбойного молотка.

    Устройство перфоратора интерскол

    Легкие двухрежимные модели интерскоп горизонтальной компоновки оснащены зажимом под хвостовики SDS – Plus и ударным механизмом компрессионно-вауумного типа.

    Компоновка оборудования традиционная с горизонтальным размещением двигателя. Реверс позволяет легко извлекать застрявшие буры, а после установки шуруповертной биты и сверлильного патрона, инструмент превращается в мощный и приемлемый по весу шуруповерт. Такая машина заслуженно считается «одноручной», поскольку работать с ней можно даже одной рукой. Небольшая энергия удара позволяет создавать отверстия диапазоном 4-12 мм – под наиболее распространенные варианты дюбелей. Производительность бурения в среднем составляет 25 кубических сантиметров бетона за 1 минуту при бурении отверстий среднего диаметра. Шестимиллиметровый бур менее, чем за четверть минуты уходит в бетон на 8 см.

    Сила удара 1,2 Дж говорит об относительной малошумности инструмента и низком уровне вибрации. Перфоратор линии «Интерскол», благодаря своей легкости и удобству использования, вполне пригоден как для бытового использования, так и для профессиональных работ.

    Итак, какой же перфоратор лучше купить?

    Независимо оттого, что какую модель перфоратора Вы решите приобрести, инструменты bosch,  интерскол или Makita станут незаменимыми помощниками для бытовых и профессиональных работ при сверлении достаточно твердых материалов твердости. С ним работа будет продвигаться легче, быстрее и качественнее.

    Однако, прежде чем окончательно определиться в выбором лучшей фирмы – производителя перфораторов, узнайте в своем городе о наличии сервисных центров обслуживания конкретной компании. Поинтересуйтесь, имеется ли гарантия на данную модель и каков срок гарантийного обслуживания.

    Видео с youtube

    Видеоролик с youtube поможет Вам выбрать лучший перфоратор для конкретных целей.

    Как устроен перфоратор – Строительный портал ПрофиДОМ

    Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Обычно, при неисправностях, этот инструмент несут в сервисный центр, однако, если понимать принцип его устройства и работы, то небольшой ремонт можно произвести своими руками.

    Источником движения, как и во многих других строительных инструментах, в перфораторе служит однофазный двигатель с фазным ротором. Его мы рассмотрим отдельно, а сейчас за точку отсчёта примем шестерню, посаженную на передний вал якоря. Именно она и задаёт вращение всем остальным элементам системы.

    Устройство бочкового перфоратора Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

    У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора. В его устройстве нет ничего хитрого: плоская шестерня от двигателя вращает две другие с разными передаточными числами. Одна из них передаёт вращение на основной вал, другая крутит эксцентриковый вал с шатуном, обеспечивающим возвратно-поступательное движение ударного механизма.

    В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

    Устройство перфоратора пистолетного типа Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

    В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае? один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.

    (Продолжение следует)

    Ремонт перфоратора бош gbh 11 de своими руками

    Самое подробное описание: ремонт перфоратора бош gbh 11 de своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

    Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

    • неаккуратная работа с инструментом;
    • неправильное хранение перфоратора;
    • большие нагрузки при работе на рабочие органы при долблении или сверлении;
    • перегрев инструмента;
    • длительная работа без перерыва;
    • несоблюдение сроков проведения технического обслуживания.

    Условно неисправности можно поделить на механические и электрические.

    Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

    При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

    Нет видео.

    Видео (кликните для воспроизведения).

    Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

    Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

    • износились резиновые кольца ударника, бойка, поршня;
    • развалилась обойма подшипника качения;
    • разрушился цилиндр, боек ствола ударного механизма;
    • срезало шлицы муфты сцепления, установленной на промежуточном валу;

    Основные причины, при которых перфоратор долбит, но не сверлит, это:

    • ослабела сила конической пружины, прижимающая муфту сцепления;
    • стопорный ролик не фиксирует большую шестерню вала ствола;
    • не держит механизм фиксации инструмента в стволе;
    • Перфоратор не долбит и не сверлит.

    Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

    • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
    • не работает электродвигатель перфоратора;
    • нет питания на электродвигатель перфоратора.

    Износ резиновых колец на ударнике, бойке, поршне.

    Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

    Неисправность устраняется путем замены указанных резиновых колечек на новые.

    При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

    При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

    Устраняется путем полной замены подшипника качения.

    Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
    Поломки устраняются полной заменой вышедших из строя деталей.

    Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
    При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

    Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

    Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

    Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

    В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

    Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

    Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

    При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

    В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

    Причинами не работающего электродвигателя могут быть:

    • короткое замыкание в роторе, статоре;
    • разрушения угольных электрощеток;
    • ослабление крепления щеткодержателей;
    • выгорание ламелей на коллекторе ротора;
    • обрыв обмоток ротора или статора.

    Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
    Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

    Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

    Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

    Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

    Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

    Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

    Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

    Нет видео.
    Видео (кликните для воспроизведения).

    На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

    Запах гари появляется при коротком замыкании статора или обмоток ротора.

    Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

    К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

    Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

    Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

    Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

    Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

    Мы привели основные причины выхода перфораторов Bosch из строя.
    Возможно, мы описали не все поломки перфораторов Bosch.

    Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

    Видео замены растровой втулки в патроне Бош 2-26

    Видео: Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

    Видео замены якоря в перфораторе Bosch 2-26

    Видео: Как поменять якорь на 2-26 Bosch (Замена ротора на 2 26)

    Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает.

    Рассказать, как покрасить потолок акриловой краской, профессиональный маляр может, что называется, «не приходя в сознание». И действительно, технология.

    Домашний ремонт – дело хлопотное, особенно это касается внутренней отделки, которая задаёт тон всему интерьеру. Наличие ошибок может испортить весь.

    Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок.
    Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара. На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

    Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

    Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

    Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике.
    И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

    При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

    Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

    Схема перфоратора Bosch 2-26

    Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

    Видео разборки перфоратора Bosch 2-26

    Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

    Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

    В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

    Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

    Разница между узлами крепления патронов

    Порядок разборки патрона перфоратора Бош 2-26 простой:

    • снимите резиновый наконечник поз.34;
    • достаньте стопорное кольцо поз.87;
    • снимите стальную шайбу поз.833;
    • извлеките коническую пружину поз.833;
    • аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

    Патрон SDS-plus

    Внимательно осмотрите все детали патрона.

    Быстроразжимной патрон SDS-plus в разобранном состоянии

    Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

    Положив перфоратор набок, снимите переключатель режимов поз.832.

    Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

    Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

    Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

    Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

    Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

    Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

    Добрались до пьяного подшипника
    • разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
    • из полости надо достать боек в сборе;
    • со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
    • снимите прямозубую шестеренку поз.22.

    Узел ударного механизма, промежуточный вал и пьяный подшипник

    Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

    На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

    Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

    Подшипники снимаются съемниками или вручную, при помощи приспособления.

    Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

    Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

    Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

    Новый пьяный подшипник

    Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

    Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

    Достаете подшипник, удаляете грязь, все части разрушенного механизма.

    Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

    Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

    На следующем этапе необходимо вынуть переключатель реверса.

    Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

    Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

    Разделение ударного блока с ротором и статора

    Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

    Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

    Ротор перфоратора bosch

    Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

    Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

    При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

    Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

    Электрическая часть перфоратора Bosch

    Вот с неделю назад сей девайс (Bosch GBH 11 DE) стал жить своей жизнью. может кто-нибудь подскажет в чем может быть причина – т.к. неохота ждать понедельника чтобы ехать в сервис.

    Сисптомы: Включается, все работает отлично – вращение, удар все в норме. Через некоторое время его выключаешь, а он гад повторно не включается. Подобное наблюдалось уже несколько раз. На следующий день обычно работает как миленький.

    Conix написал :
    На следующий день обычно работает как миленький.

    смотрите кабель на вводе в перф и внутри .

    ломастер написал :
    смотрите кабель на вводе в перф и внутри .

    тоже самое точно с таким перфом обычныи эл-к за 5мин разобрал и устранил дефект прямо на обьекте кажется это был кнопки и шнура

    пропустил слово контакт во чукча

    Щупайте электрику. верно сказали. Начните со шнура, излом вероятен.

    Пощупал, шнур в порядке, клавиша включениия также работает исправно, но вот что показалось странным щетки двигаются в направляющих не плавно, а с некоторым усилием – есть подозрение что они поизносились + пыль на направляющих – вот они и не достают.

    Вполне может быть. Такое у перфораторов встречается. Щёткодержатель забивается пылью и грязью, после чего угольная щётка не достаёт коллектора. Либо коллектор начинает подгорать из-за плохого прилегания.
    Ещё можно проверить состояние изоляции проводов статора.

    Такая фигня на перфе АЕГ была в итоге сгорел ротор поменяли по гарантии

    Вот сегодня поковырялся в перфе, почистил направляющие щеток, обратил внимание, что одна щетка была истерта как положено – полукругом, а у второй с одной стороны был скол. может залетела какая дрянь между щеткой и коллектором – хз.

    • на пластмассовой детали что прижимает ротор, был обнаружен некий контакт выпоненный в виде ложечки торчаший в бок, при сборке он как раз подсоединялся к пусковому блоку. Вот на нем был обнаружен нагар в месте соприкосновения – что-то сдается мне это и есть виновник моих бед. Завтра -=в полях=- испытаю.

    Вопрос к знатокам: может стоит притереть с помощью шкурки эту сколотую щетку к коллектору? В связи с поломкой стал изучать вопрос – вроде как при установки новых щеток положено притирать, так?

    Service-man написал :
    Ещё можно проверить состояние изоляции проводов статора.

    Прошу прощения за ламерский вопрос – в домашних условиях это можно как нибудь проверить?

    Conix написал :
    может стоит притереть с помощью шкурки эту сколотую щетку к коллектору?

    Conix написал :
    вроде как при установки новых щеток положено притирать, так?

    Нет. Сами притрутся через несколько минут работы на ХХ.

    Conix написал :
    на пластмассовой детали что прижимает ротор, был обнаружен некий контакт выпоненный в виде ложечки торчаший в бок, при сборке он как раз подсоединялся к пусковому блоку. Вот на нем был обнаружен нагар в месте соприкосновения – что-то сдается мне это и есть виновник моих бед.

    Вполне возможно. Подожмите клемму, чтобы обеспечить надежный контакт.

    Conix написал :
    Вопрос к знатокам: может стоит притереть с помощью шкурки эту сколотую щетку к коллектору? В связи с поломкой стал изучать вопрос – вроде как при установки новых щеток положено притирать, так?

    Ни в коем случае не притирайте, ровно у вас неполучиться, да и место контакта на щётке должно быть “дугой”. При установке новых щёток притирка происходит простым включением и работой в холостую в среднем на 5-15 минут.
    В вашем случае при исправности остальных узлов – советую поменять угольные щётки.

    Conix написал :
    Прошу прощения за ламерский вопрос – в домашних условиях это можно как нибудь проверить?

    В домашних условиях тоже можно, если вы разберёте двигатель. Имеется ввиду визуальный осмотр нарушенной изоляции(задиры, потёртости, перегибы провода, нарушение защиты катушек).
    Также можете прозвонить катушки статора любым тестером, выставив значение переключателем до 20 или 200 Ом на ваш вкус ))).
    Сопротивление одной катушки вашего статора должно быть в пределах от 0,76 до 1 Ом.
    Сопротивление ламелей на коллекторе вашего ротора должно быть в пределах от 0,80 до 1,04 Ом.

    В прошлом разделе мы рассмотрели, как произвести ремонт дрели своими руками. Ремонт перфоратора несколько отличается, но во многом имеет сходства. Вся электрическая часть ремонтируется одинаково и здесь я повторяться не буду.

    Одной из особенностей работы перфоратора является работа в пыльной среде. Как мы знаем, коллекторный электродвигатель охлаждается вентилятором на своей оси, прогоняя воздух через обмотки статора. В составе охлаждаемого воздуха находятся частицы пыли, которые трутся об обмотки статора и якоря, что приводит к быстрому износу изолирующего лака. При износе лака возникает большая вероятность пробоя обмоток, что приведет к неизбежной перемотке якоря и статора. Для того, что бы этого не произошло, время от времени необходимо делать обслуживание перфоратора. Оно в себя включает: разборку, очистку от грязи и пыли, пропитку обмоток лаком, сушку лака и сборку. Понятно, что обслуживание отнимает время и силы, но при обслуживании уходит намного меньше средств и нервов, нежели при ремонте.

    Особенностью ремонта перфоратора является ремонт механической части. Практически любой перфоратор имеет механизм переключения режимов работы перфоратора. Перфоратор может работать: вращение с боем, бой и вращение. Данный механизм и осуществляет все эти действия. Дефекты определяются после разборки визуально, изношенные детали подлежат замене.

    Перфоратор имеет комплектующую, подвергающуюся постоянной нагрузке – это патрон. Поскольку на патрон оказывается постоянная нагрузка, он часто выходит из строя. Для того, что бы продлить жизнь патрону, следует не допускать попадание в него пыли и грязи. С периодичностью, в зависимости от загрузки перфоратора, патрон необходимо вымывать, например, бензином. При необходимости выдуть сжатым воздухом и заложить новую смазку. При износе патрона он подлежит замене.

    Особенностью некоторых перфораторов является наличие механизма отсоединения патрона. При наличии механизма, смена патрона производится несколькими движениями руки. Приведу пример из жизни. Года четыре назад была у меня китайская дрель и перфоратор bosch. Этим перфоратором я попользовался около года. Детали перфоратора износились, их стоимость была чуть больше половины стоимости нового перфоратора. Решил преобрести новый перфоратор. Год работы перфоратора меня не устраивал и я решил приобрести перфоратор makita со сменным патроном. Китайская дрель до сих пор пылится на полке, а перфоратор радует глаз своей работоспособностью.

    Если Вам понравилась статья, поделитесь ссылкой в своей сети – это будет большой благодарностью за ее написание:

    При покупке нового перфоратора не всегда стоит обращать большое внимание на стоимость. Первое на что следует обращать внимание – это на наличие механизма для быстрой смены патрона. Купив перфоратор со сменным патроном вы снимите с себя вопрос выбора дрели. Желательно что бы сменный патрон был в комплекте и присмотритесь имеются ли патроны к данной модели в продаже.

    Наименьшее значение, при выборе перфоратора для дома, следует уделять мощности перфоратора, поскольку для домашних нужд подойдет и самая малая. Еще при выборе перфоратора нельзя вестись на красочные наклейки, различные подсветки и прочие мелкие навороты, которые в работе никогда не пригодятся, поскольку они удоражают общую стоимость инструмента, а при одинаковой стоимости с качественным перфоратором, удешевят стоимость жизненно важных органов.

    Установка режима работы
    Переключателем режимов

    электроинструмента.
    Указание: Изменяйте режим работы только при выклю-
    ченном электроинструменте! В противном случае элек-
    троинструмент может быть поврежден.

    – Нажмите и держите кнопку разблокировки

    ните выключатель удара/останова вращения

    включения электроинструмента нажмите на вы-

    выключения электроинструмента отпустите вы-

    При низких температурах электроинструмент достигает
    мощность долбления/удара только через определенное
    время.
    Это время запуска Вы можете сократить, выполнив для
    этого удар о пол вставленным в электроинструмент рабо-
    чим инструментом.

    В целях экономии электроэнергии включайте электроин-
    струмент только тогда, когда Вы собираетесь работать с
    ним.

    Установка числа оборотов и ударов
    Электроника регулирования позволяет плавно менять чи-
    сло оборотов и ударов в зависимости от материала.

    Электронная система стабилизации поддерживает число
    оборотов и ударов в диапазоне между холостым ходом и
    работой под нагрузкой на заданном уровне.

    Максимальная мощность долбления достигается в поло-
    жении «6» установочного колесика

    оборотов ударная мощность низкая, что обусловлено тех-
    ническим исполнением.

    – Выбирайте число оборотов установочным колесиком

    в соответствии с материалом.

    Предохранительная муфта
    При заедании или заклинивании рабочего инстру-

    мента привод патрона отключается. В целях предо-

    сторожности всегда держите электроинструмент
    из-за возникающих при этом сил крепко и надежно
    обеими руками и займите устойчивое положение.

    При блокировке электроинструмента выключите

    его и выньте рабочий инструмент из обрабатывае-
    мого материала. При включении с заклинившим ин-
    струментом возникают высокие реактивные момет-
    ны.

    Перед любыми манипуляциями с электроинстру-

    ментом вытаскивайте штепсель из розетки.

    Изменение положения зубила (Vario-Lock)
    Вы можете зафиксировать зубило в 12 положениях. Бла-
    годаря этому Вы можете занять соответственно оптималь-
    ное положение.

    – Вставьте зубило в патрон.
    – Нажмите и держите кнопку разблокировки

    ните выключатель удара/останова вращения

    «Изменение положения зубила (Vario-lock)».

    – Поверните патрон в желаемое положение зубила.
    – Нажмите и держите кнопку разблокировки

    ните выключатель урада/останова вращения

    «Долбление». Патрон зафиксирован в этом по-

    Выключатель удара/останова вращения 4 должен

    для долбления всегда стоять в положении «Долбле-
    ние».

    Техобслуживание и очистка

    Перед любыми манипуляциями с электроинстру-

    ментом вытаскивайте штепсель из розетки.

    Для обеспечения качественной и безопасной рабо-

    ты следует постоянно содержать электроинстру-
    мент и вентиляционные щели в чистоте.

    Немедленно замените поврежденный защитный

    колпачок. Это рекомендуется выполнять силами
    сервисной мастерской.

    Если требуется поменять шнур, обращайтесь на фирму
    Bosch или в авторизованную сервисную мастерскую для
    электроинструментов Bosch.

    Сервисный индикатор 8
    При работе с изношенными угольными щетками электро-
    инструмент автоматически выключается. Об износе
    угольных щеток свидетельствует мигание сервисного ин-
    дикатора

    8, которое начинается прибл. за 8 часов до авто-

    матического выключения. Для технического обслужива-
    ния электроинструмент необходимо передать в серви-
    сную службу. Адреса приведены в разделе «Сервис и кон-
    сультирование на предмет использования продукции».

    Если электроинструмент, несмотря на тщательные мето-
    ды изготовления и испытания, выйдет из строя, то ремонт
    следует производить силами авторизованной сервисной
    мастерской для электроинструментов фирмы Bosch.

    Если при включении рабочий инстру-
    мент не вращается, то включите мед-
    ленную скорость, пока рабочий ин-
    струмент не начнет вращаться.

    OBJ_BUCH-76-005.book Page 27 Friday, January 11, 2013 10:32 AM

    Вся информация на сайте размещена в целях предоставления возможности покупателю ознакомиться с товаром перед его приобретением, и не является публичной офертой (статья 437 ГК РФ).

    Информация о товарах на сайте может обновляться в течение нескольких часов.

    О наличии и стоимости товара уточняйте у менеджера по телефону +7(495) 225-73-33 с 9:00 до 18:00.

    Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

    В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

    Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

    Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

    Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.
    Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

    Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

    Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

    Но есть узлы и делали, отличающиеся используемыми деталями.

    Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

    Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

    Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

    Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

    А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

    Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

    Начнем с перфоратора Bosch 2-20.

    Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

    Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

    Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

    Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

    Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

    Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

    Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

    Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

    Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

    Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

    Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

    Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

    Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

    Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

    Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

    Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

    В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

    Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

    При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

    Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

    Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

    Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

    У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

    Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

    Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

    Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

    Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

    Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Бош.

    • Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

    • Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

    • От вас требуется только наличие желания и элементарных знаний в механике.

    Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

    Видео: Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

    Чтобы уплотнить, а значит, упрочить структуру бетона, необходимо воспользоваться специальным инструментом – вибратором. С его помощью несложно выгнать из.

    Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически.

    Скважина, служащая для забора воды, для многих источник автономного водоснабжения дома или коттеджа. Вся остальная система водопровода обеспечивает её.

    Автор статьи: Антон Кислицын

    Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

    Не держится бур в перфораторе / ЧТО ДЕЛАТЬ, как чинить, какие шарики диаметром

    Бывает так, что в перфораторе перестаёт держаться бур, таким инструментом совсем невозможно работать. В этом материале мы разберёмся как устранить данную проблему, что привело к этом и как не допустить.


    Этот способ поможет не всем обладателям перфораторов, но поможет тем у кого перфоратор сходный с этим что на видео, а именно имеет быстрозажимной патрон (SDS, СДС и подобные аналоги), в конструкцию которого входит хвостовик удерживающий насадку с уплотнительным кольцом и двумя круглыми вырезами в нём, пластиковый оголовок с металлической внутренней вставкой, пружина, два шарика, уплотнительное кольцо, так называемый пыльник. Пред история того почему в перфоратор перестал вставляться бур достаточно банально. Стояла задача пробурить несколько отверстий в толстых несущих стенах, сначала 12-го диаметра, ну а потом 32. И вот на одном из таких отверстий патрон соскочил с хвостовика. Собрав всю конструкцию до кучи оказалось, что перфоратор перестал держать буры. После недолгих манипуляций стало ясно, что где-то безвозвратно потерялись шарики которые удерживали свёрла. Принцип захвата буров в перфораторе прост: в хвостовике есть отверстия под шарики с подшипника 7 мм, диаметром.
    Они вставляются в пазы хвостовика и прижимаются пластиковой насадкой с металлической втулкой. На хвостовике предусмотрено уплотнительное металлическое кольцо, которое время от времени стачивается и именно поэтому начинает слетать оголовок с хвостовика. Хорошо если заметил вовремя и обратно насадил, ну а так придётся искать шарики определённого размера.

    ВИДЕО: КАК ПОЧИНИТЬ ПЕРФОРАТОР если оголовок не держит бур.


    *Материал “Бур в перфораторе НЕ ДЕРЖИТСЯ – ЧТО ДЕЛАТЬ?” подготовлен специально для портала Строительство от А, до Я. Енакиево-Донецк*.

    Хотите снимать отличные видео? Удар перфекционизму в лицо

    Каждый хочет выглядеть так, будто знает, что делает. Если вас считают любителем или вы чувствуете, что не можете создать что-то столь же хорошее, как кто-то другой, это огромная преграда на пути к чему-то новому. И когда вы думаете о том, чтобы окунуться в воду для создания обучающих видеороликов, эта потребность в совершенстве может заставить вас дважды подумать, прежде чем приступить к работе.

    Мне знакомо это чувство. Я не всегда был уверен в своих навыках работы с видео.И, по правде говоря, я все еще учусь каждый день.

    Многие из нас оказались в таком положении: вам нужно снять видео, но вы никогда этого не делали раньше – или вы еще только начинаете учиться. Это устрашающе. Это потрясающе. Это похоже на восхождение на довольно высокую гору, и ты не уверен, что сможешь подняться на вершину.

    Совершенство – враг добра

    Вот небольшой секрет: перфекционизм мешает вам начать и научиться снимать видео.

    Шон Каннелл – успешный создатель видео с большим количеством подписчиков на YouTube. Я недавно брал у него интервью для TechSmith Academy, и я никогда не забуду точный момент, когда он сказал эти слова:

    «Ударьте перфекционизму в лицо. Ударьте страху в лицо и просто нажмите «Опубликовать», потому что вам просто нужно выложить свои первые видео. А на самом деле … твои первые видео будут твоими худшими видео. Все мы начинаем с ужаса, и я думаю, это и есть страх. Мы боимся выпускать плохие видео … просто примите тот факт, что они будут плохими, и выложите их.”

    Слова Шона тогда звучали правдой, и теперь они звучат правдой.

    Вы не можете позволить страху оказаться плохим, чтобы вы не стали хорошими.

    Слушай, я понимаю. Даже после почти 14 лет создания видео я все еще беспокоюсь о качестве. Фактически, вчера я опубликовал видео и сразу перед тем, как опубликовать его, понял, что оно не идеально. Я все равно опубликовал.

    Угадай, что? Я не умер. Миру не конец. На следующий день и все последующие дни взошло солнце. Никто не останавливал меня на улице (или в социальных сетях), чтобы посмеяться надо мной над ошибкой.

    То же самое будет и с тобой.

    «Но, – вы можете подумать, – у меня есть заинтересованные стороны, клиенты, учащиеся или другая аудитория, которые отвергнут мое сообщение, потому что оно было несовершенным».

    Я здесь, чтобы сказать вам, что это не так. Фактически, недавнее исследование привычек просмотра видео, проведенное TechSmith, показало, что из всех причин, по которым люди перестают смотреть видео, только 4 процента перестали смотреть из-за качества видео. Причина №1 заключалась в том, что контент не соответствовал их ожиданиям.

    В конце концов, речь идет о том, что нужно вашим зрителям и чего вы хотите от видео. Обучение протоколам безопасности на рабочем месте? Убедитесь, что ЭТО ясно. Хотите, чтобы кто-нибудь увидел, как работает новый процесс? Сосредоточьтесь на том, чтобы сообщение было ясным и эффективным. Хотите, чтобы они связались с вами как с человеком? Будьте интересны.

    Делай работу

    Все начинается со старта. Есть только один путь к выздоровлению: работа. Вот несколько советов, которые помогут вам начать работу:

    1.Ставьте перед собой небольшие цели.

    Никто не идеален в первый раз. Вы можете прочитать все учебные пособия, посмотреть все обучающие видеоролики и послушать, как все эксперты говорят о том, как они это делают, но на самом деле вы должны приложить усилия.

    Но начнем с малого. Может быть, ваша первая цель – просто снять и опубликовать видео. Вам даже не нужно делиться этим с кем-либо (хотя я думаю, вам стоит). Затем продолжайте ставить небольшие достижимые цели для улучшения с каждым видео. Чтобы украсть идею у Джереми Веста, каждый раз, когда вы снимаете видео, стремитесь стать на 1% лучше.Пройдет совсем немного времени, и вы начнете снимать видео, которые по внешнему виду, звуку и эффективности намного превосходят ваши ожидания.

    2. Забудьте о том, что вы узнали.

    Забудьте о том, что, по вашему мнению, вы знаете о том, что делает видео отличным. Перестаньте думать о том, насколько идеально он должен выглядеть, а вместо этого сосредоточьтесь на цели, которую вы пытаетесь достичь. Для простого захвата видео с экрана с закадровым голосом требуется очень мало оборудования, и часто он может быть столь же мощным и поучительным, как и полноценное видеопроизводство.

    3. Используйте то, что у вас есть.

    Вы можете снимать невероятно эффективные видеоролики, используя только устройство записи экрана и дешевый микрофон. Большинство современных смартфонов могут снимать видео как минимум в HD-качестве, если не в 4K. Не беспокойтесь, что у вас нет профессиональной камеры, света и аудиооборудования. Будь настоящим, будь собой, и сделай это как можно лучше.

    Вы должны нажать кнопку

    Все мы хотим быть хорошими в том, что делаем. Мы хотим, чтобы наши видео соответствовали тому, что мы видим по телевизору или даже на YouTube.Но эти высококлассные, опытные создатели видео начали именно там, где вы сейчас находитесь. Им пришлось приложить немало усилий, чтобы найти свой стиль и развить свои навыки. Никто не начинает как эксперт. Но вы можете начать с создания достаточно хороших вещей и от этого развивать свои навыки.

    Суть в следующем: если вы хотите делать более качественные, эффективные, впечатляющие и содержательные видео – нажмите кнопку записи. А потом делайте это снова, и снова, и снова. И каждый раз, когда вы это делаете, избавляйтесь от этого побуждения, чтобы все было идеально, в то же время методично и целенаправленно поправляясь.

    Мэтт Пирс – посол обучения и видео в TechSmith Corp ., Ведущей компании в области визуальной коммуникации. TechSmith дает людям возможность создавать замечательный контент для обмена знаниями и информацией. Пирс, выпускник факультета технологий учебных систем Педагогического университета Индианы, имеет более чем 10-летний опыт работы в области обучения и развития с акцентом на наглядное обучение. Он непосредственно руководил обучением, поддержкой пользователей, видео и другими командами TechSmith.

    Работа с видео – ThemePunch

    Самостоятельное размещение видео в формате HTML5, YouTube, Vimeo и Wistia. Охват всех возможных способов отображения видео с помощью Essential Grid.

    1. Установка идентификаторов видео / URL-адресов

    Чтобы использовать видео с Essential Grid, сначала необходимо добавить идентификаторы видео и / или URL. Все, что требуется для YouTube, Vimeo или Wistia, – это индивидуальный идентификатор видео, а для самостоятельного размещения видео HTML5 требуется абсолютный URL.

    1.1 Найдите идентификатор / URL вашего видео.

    Идентификаторы

    для YouTube, Vimeo и Wistia можно найти по соответствующим ссылкам на видео:

    YouTube ID = eVo3LbVWjWc

    https://www.youtube.com/watch?v=eVo3LbVWjWc

    Идентификатор Vimeo = 118046336

    https://vimeo.com/118046336

    Wistia ID = 479268413a

    Для самостоятельного размещения видео в формате HTML5 загрузите версию своего видео в формате mp4 на свой веб-сайт с помощью любимой программы ftp, а затем найдите на своем сайте абсолютный URL-адрес видео:

    HTML5 URL видео, пример:

    https: // www.website.com/wp-content/videos/my-video.mp4

    Специальное примечание

    HTML5 Video требует наличия “mp4” версии вашего видео. Если вам нужно преобразовать видео в формат mp4, вот онлайн-инструмент, который вы можете использовать.

    1.2 Введите идентификатор / URL вашего видео.

    То, где вы вводите идентификатор / URL вашего видео, будет зависеть от того, используете ли вы сетку на основе сообщений или настраиваемую сетку.

    Для сетки на основе постов внутри постредактора прокрутите до раздела «Основные пользовательские настройки сетки» и введите идентификатор или URL-адрес вашего видео в разделе «Альтернативные источники»:

    Для настраиваемой сетки в разделе «Источники» вашей сетки прокрутите до раздела «Добавить элементы» и выберите тип видео, который вы хотите добавить:

    YouTube:

    Vimeo :

    HTML5 Видео:

    2.Воспроизвести видео внутри элемента сетки

    Видео можно воспроизводить прямо внутри элемента сетки. Посетите следующие демонстрации, чтобы увидеть примеры этого.

    В приведенных выше примерах вы заметите, что все элементы имеют изображение, а также причудливую обложку при наведении курсора, которая включает кнопку / значок «воспроизведения» для видео.

    Этот специальный скин наведения будет отображаться только в том случае, если в элемент сетки было добавлено «изображение видеопостера», которое может быть пользовательским или назначенным изображением «по умолчанию» по вашему выбору.Или это может быть плакат, загруженный прямо с YouTube / Vimeo.com

    .

    Для начала в разделе «Источник» вашей сетки выберите видеоисточники, которые вы будете отображать внутри элементов сетки.

    Затем назначьте изображение плаката для ваших видеоисточников.

    Совет № 1

    Выберите «Без изображения», если вы не хотите устанавливать изображение для предварительного просмотра для своих видео. Просто имейте в виду, что для элемента сетки требуется изображение предварительного просмотра, чтобы иметь обложку при наведении курсора.

    Чтобы добавить пользовательское изображение предварительного просмотра / плаката для сетки на основе постов , сначала выберите один из трех вариантов, показанных на снимке экрана ниже, а затем просмотрите здесь # 1-3, чтобы узнать, как эти изображения могут быть официально прикреплены к сетке. элемент.

    Чтобы добавить пользовательское изображение для предварительного просмотра / плаката для элемента Custom Grid , выберите «Featured Image» для источника видеопостера.

    А затем, чтобы добавить изображения постеров, прокрутите до раздела «Редактор / Предварительный просмотр», нажмите «Редактировать элемент», а затем «Выбрать изображение».


    Наконец, перейдите на вкладку Skins и выберите один из следующих предварительно созданных скинов для видео:

    1. HowardTaft
    2. Herbet Hoover
    3. McKinley
    Дополнительное примечание

    Для воспроизведения видео внутри элемента сетки можно использовать любой скин.

    Три скина, перечисленные выше, по умолчанию включают кнопку / значок воспроизведения видео, но мы также можем изменить любой из дополнительных скинов для воспроизведения видео внутри элемента сетки:

    1.Выберите скин для своей сетки:

    2. Отредактируйте скин:

    3. Выберите элемент и измените значок:

    4. Выберите один из значков кнопки воспроизведения:

    5. Установите ссылку элемента значка на «Воспроизвести встроенное видео»:

    3. Воспроизвести видео в лайтбоксе

    Процесс настройки видео для воспроизведения внутри лайтбокса очень похож на воспроизведение видео внутри самого элемента сетки, поскольку в этот элемент сетки необходимо добавить как идентификатор / URL-адрес видео, так и изображение.

    Настройка идентификаторов видео / URL-адресов и изображений для элементов сетки будет зависеть от того, используете ли вы сетку на основе сообщений или пользовательскую сетку. Просмотрите предыдущие разделы этой статьи для получения информации об обоих процессах.

    После того, как вы настроили элементы сетки, чтобы включить как идентификатор видео / URL, так и изображение, выполните следующие действия, чтобы загрузить видео в лайтбокс:

    3.1 Установите для основного медиаисточника одну из опций «изображение».

    Для сетки на основе постов вы можете выбрать один из трех вариантов, перечисленных на снимке экрана ниже.

    Для пользовательской сетки всегда выбирайте «Featured Image» (№1 ниже).

    3.2 В разделе «лайтбокс» выберите видеоисточники, с которыми вы работаете.

    В большинстве скинов есть значок увеличительного стекла, который по умолчанию автоматически подключается к лайтбоксу.

    Дополнительное примечание

    Для воспроизведения видео внутри лайтбокса может использоваться любой скин.

    Чтобы изменить значок с лупы на кнопку воспроизведения, выполните шаги 1–4 здесь.Затем для шага № 5 установите для параметра «Ссылка на» значение «Лайтбокс»:

    .

    4. Воспроизвести видео внутри контейнера Ajax

    Essential Grid имеет специальную функцию, позволяющую загружать контент динамически выше или ниже сетки. Чтобы проиллюстрировать это, вот пример сетки:

    А вот та же сетка с видео, загруженным как контент Ajax:

    Special Note

    Настройка почти идентична настройке опции лайтбокса со следующими отличиями:

    4.1 При воспроизведении видео внутри лайтбокса источники видео устанавливаются на вкладке лайтбокса . Но при отображении видео в контейнере Ajax источники устанавливаются вместо этого на вкладке «Ajax»:

    4.2 Затем кнопка / значок получает гиперссылку на «Ajax»:

    4.3 Вы можете выбрать загрузку видео выше или ниже сетки:

    4.4 А также выберите отображение стрелок навигации влево / вправо, а также кнопку «закрыть контейнер»:

    Free Punch Stock Video Videos Download 4K HD 780 Clips

    Продукты-боты Формы
    __cf_bm Cloudflare выявляют и уменьшают автоматизированный трафик, чтобы защитить ваш сайт от плохих ботов.Cloudflare размещает файл cookie __cf_bm на устройствах конечных пользователей, которые обращаются к сайтам Клиента, защищенным с помощью режима управления ботами или режима борьбы с ботами. Файл cookie __cf_bm необходим для правильного функционирования этих бот-решений. Срок действия этого файла cookie истекает через (максимум) 30 минут непрерывного бездействия Конечного пользователя. Файл cookie содержит информацию, относящуюся к расчету собственной оценки бота Cloudflare, а также идентификатор сеанса, когда в системе управления ботами включено обнаружение аномалий. Информация в файле cookie (кроме информации, связанной со временем) зашифрована и может быть расшифрована только Cloudflare.Для каждого сайта, который посещает Конечный пользователь, создается отдельный файл cookie __cf_bm, и Cloudflare не отслеживает пользователей с сайта на сайт или от сеанса к сеансу, объединяя различные идентификаторы __cf_bm в профиль. Файл cookie __cf_bm создается Cloudflare независимо и не соответствует никакому идентификатору пользователя или другим идентификаторам в веб-приложении Заказчика.
    __cfduid Файл cookie __cfduid помогает Cloudflare обнаруживать злонамеренных посетителей веб-сайтов наших клиентов и сводит к минимуму блокировку законных пользователей.Он может быть размещен на устройствах конечных пользователей наших клиентов для идентификации отдельных клиентов за общим IP-адресом и применения настроек безопасности для каждого клиента. Это необходимо для поддержки функций безопасности Cloudflare.
    _biz_pendingA Устанавливается CloudFlare для записи производительности веб-сайта и сервера.
    _biz_sid bizible.com. Файлы cookie используются для запоминания пользовательских настроек, а также для аутентификации и аналитики.срок годности: 1 год.
    _biz_uid Устанавливается CloudFlare для записи производительности веб-сайта и сервера.
    _fbp Используется для хранения и отслеживания посещений веб-сайтов.
    _ga_xxxxxxxx Используется для идентификации уникальных пользователей. Срок годности: 2 года.
    _ga Файл cookie, используемый для хранения информации о том, как посетители используют веб-сайт, и помогает в создании аналитического отчета об эффективности веб-сайта.Собранные данные включают количество посетителей, источник, откуда они пришли, и страницы, посещенные анонимно
    _gid Этот файл cookie устанавливается Google Analytics. Файл cookie используется для хранения информации о том, как посетители используют веб-сайт, и помогает в создании аналитического отчета о работе веб-сайта.
    _pin_unauth Собственный файл cookie, который группирует действия для пользователей, которые не могут быть идентифицированы Pinterest.
    _pk_id.1.d301 Используется для хранения некоторых сведений о пользователе, таких как уникальный идентификатор посетителя; Срок годности: 13 месяцев.
    _pk_ref.1.d301 Используется для хранения информации об авторстве, которую реферер изначально использовал для посещения веб-сайта.
    _pk_ses.1.d301 Короткоживущие файлы cookie, используемые для временного хранения данных о посещении; Срок действия: 30 минут
    _uetvid Файл cookie отслеживания Microsoft, используемый Microsoft Bing Ads.Это позволяет бизнесу взаимодействовать с пользователем, который ранее посещал наш веб-сайт.
    _wpfuuid WP – файл cookie, используемый для хранения уникального идентификатора пользователя.
    1P_JAR Эти файлы cookie устанавливаются с помощью встроенных видеороликов YouTube. Они регистрируют анонимные статистические данные в ситуациях, в том числе о том, сколько раз отображается видео и какие настройки используются для воспроизведения.
    AID Файл cookie Google Analytics, который связывает действия пользователей на других устройствах, на которые они ранее вошли с помощью учетной записи Google.Координируется реклама, отображаемая на их устройствах, и измеряются события конверсии. Срок годности: 2 года.
    APISID Google Ad Optimization APISID cookie, используемый Google для хранения пользовательских настроек и информации при просмотре страниц с размещенным в Google контентом, например YouTube или Google Maps.
    c_user Файл cookie c_user содержит идентификатор пользователя, вошедшего в систему в данный момент. Срок действия этого файла cookie зависит от состояния флажка «Оставаться в системе».Если установлен флажок «держать меня в системе», срок действия файла cookie истекает через 90 дней бездействия. Если флажок «держать меня в системе» не установлен, файл cookie является файлом cookie сеанса и, следовательно, будет очищен при выходе из браузера.
    CSRF Файл cookie безопасности – защищает от атак CSRF
    дата Cookie, используемый для идентификации веб-браузера, используемого для подключения к Facebook, независимо от вошедшего в систему пользователя. Этот файл cookie играет ключевую роль в обеспечении безопасности и целостности сайта Facebook.Срок службы файла cookie «datr» в настоящее время составляет два года. Это постоянный файл cookie.
    дпр Файлы cookie, используемые, чтобы помочь бизнесу направлять трафик между серверами и понимать, насколько быстро продукты Facebook загружаются для разных пользователей. Файлы cookie также помогают нам записывать соотношение и размеры экрана и окон пользователей и знать, включен ли режим высокой контрастности, чтобы компания могла правильно отображать сайты и приложения. Например, установка файлов cookie «dpr» и «wd», каждый из которых имеет срок службы 7 дней, чтобы обеспечить оптимальную работу экрана пользователя.
    guest_id Cookie Twitter появляется на страницах, которые используют кнопку «Tweet», и служит для идентификации пользователя с помощью уникального номера, связанного с Twitter.
    OGPC Cookie, обеспечивающий работу Карт Google.
    наличие Файл cookie присутствия используется для хранения состояния чата пользователя. Например, какие вкладки чата открыты. Этот файл cookie является файлом cookie сеанса. Срок действия истекает после завершения сеанса браузера.
    SAPISID Файл cookie SAPISID используется Google для хранения пользовательских настроек и информации при просмотре страниц с размещенным в Google контентом, например YouTube или Google Maps.
    ПОИСК_ САЙТА Cookie, используемый для предотвращения отправки браузером этого файла cookie вместе с межсайтовыми запросами.
    wd Этот файл cookie хранит размеры окна браузера и используется Facebook для оптимизации отображения страницы.Файл cookie wd – это файл cookie сеанса. Срок действия истекает после завершения сеанса браузера.
    Файлы cookie, используемые для отслеживания посещаемости веб-сайта, поисковых запросов и посещений этого веб-сайта.
    _biz_nA Файлы cookie, используемые для запоминания пользовательских настроек, а также для аутентификации и аналитики. Срок годности: 1 год
    _biz_flagsA Один файл cookie, в котором хранится несколько точек данных, в том числе о том, отправил ли пользователь форму, выполнил ли междоменную миграцию, отправил пиксель просмотра, отказался от отслеживания и т. Д.
    СОГЛАСИЕ Google представил режим согласия, чтобы предложить веб-сайтам и рекламодателям большую гибкость при использовании продуктов Google вместе с баннерами cookie и платформами управления согласием. Режим согласия плавно интегрируется с информацией о файлах cookie, поэтому теперь вы можете получать необходимые данные, даже если пользователи отклоняют файлы cookie.
    IR_xxxx Cookie, используемый для отслеживания трафика и продаж от аффилированных пользователей.
    selected_locale Локаль, в которой в настоящее время находится пользователь (например,en, es) Многоязычный, сохраняет язык, выбранный пользователем.

    Наблюдайте, как осьминоги бьют рыбу, как восьмирукие морские хулиганы: полное видео

    Когда Эдуардо Сампайо впервые увидел, как осьминог завелся и ударил рыбу, «Я рассмеялся», – сказал он. Это было проблемой, потому что он нырял с аквалангом в Красном море и чуть не подавился своим дайверским регулятором.

    В то время как осьминог, сгибающий одну из рук и стремительно выпускающий ее в рыбу, которая приближается слишком близко, уже было замечено раньше, контекст был новым.Осьминог, которого наблюдал г-н Сампайо, охотился в поисках пищи вместе с другими морскими существами, и это был первый раз, когда кто-либо видел, как сеноуборщик осьминога был брошен во время такого поведения.

    Г-н Сампайо и его соавторы опубликовали свои наблюдения за несколькими хулиганами-осьминогами на прошлой неделе в журнале Ecology. Они надеются, что их исследование поможет выявить динамику между этими группами животных, что может уравновесить их конкурирующие интересы посредством тонких – и менее тонких – переговоров.

    Осьминоги известны как одиночные хищники.Но иногда осьминог участвует в подводной охоте, путешествуя с рыбами нескольких видов, которые также ищут еду. Изучение этой деятельности является частью докторского исследования г-на Сампайо в Лиссабонском университете в Португалии и Институте поведения животных Макса Планка в Германии.

    Хотя животные охотятся вместе, г-н Сампайо старается не называть это сотрудничеством. Групповая механика не совсем понятна, но животные, похоже, выполняют другую работу. Пока осьминог исследует расщелины скал и кораллов, некоторые рыбы могут патрулировать морское дно, а другие могут ждать в воде наверху.Некоторые рыбы могут быть просто оленями.

    Но в других случаях рыба может работать вместе с осьминогами напрямую. Исследователи видели, как морские окуни и коралловые форели, когда их добыча прячется в расщелине, делали колеблющуюся стойку на голове над местом. Эта стойка на голове, кажется, сигнализирует партнерам, включая мурен или осьминогов, которые затем подходят и используют свои гибкие тела, чтобы спугнуть добычу.

    Во время этих охоты г-н Сампайо сказал: «И для рыбы, и для осьминога полезно, чтобы рядом был партнер.”

    Иногда, однако, осьминогу хочется, чтобы партнер был подальше. Вот когда он наносит сокрушительный удар.

    Эти удары необычны, – говорит г-н Сампайо. Он зафиксировал около восьми примеров за три месяца погружений в Красном море.

    В некоторых случаях агрессия имела явную причину. Осьминог сбил рыбу с пути, чтобы та могла схватить добычу. В других случаях было не сразу понятно, что сделала рыба, чтобы заслужить побоище.

    Может быть, запуск рыбы на периферию охотничьей группы преподает ей урок, как не воровать у осьминога.Другая возможность состоит в том, что удар кулаком может быть выученной реакцией.

    «Самое простое объяснение здесь состоит в том, что осьминоги могли отрицательно связать потерю объекта добычи с тем, что за ними следовала рыба», – сказала Александра Шнелл, сравнительный психолог из Кембриджского университета, которая изучает интеллект головоногих моллюсков и не участвовала в исследовании. исследование.

    Она также сказала, что не была уверена, что осьминоги и рифовые рыбы работали вместе во время этих многовидовых охот.

    «Нет никаких сомнений в том, что это замечательные кадры, – сказал доктор Шнелл, – но то, что видно человеческому глазу в видеороликах Красного моря, – это только одна часть головоломки».

    Г-н Сампайо сейчас проводит дополнительный анализ этих видео. Подобно криминалисту, реконструирующему место преступления, он строит трехмерные модели движения всех животных в охотничьей группе. Он хочет больше узнать о сети взаимодействия: кто ведет, а кто следит? Где осьминог ищет информацию? И изменяет ли удачно нанесенный удар поведение рыбы?

    Независимо от того, поймет ли рыба сообщение, господинСампайо говорит, что не думает, что осьминоги бьют случайно. Это потому, что животные, как правило, не бездельничают, когда на кону еда. «Их главная цель – поесть», – сказал он. «Так что, когда это вступает в игру, перчатки снимаются».

    Работа оператором по перфорации в Коннектикуте – Линда Д.

    «Моя самая первая работа была в качестве оператора по перфорации на учебной программе в средней школе. Перфорация для ключей – это устройство для точного пробивания отверстий в жестких бумажных карточках в определенных местах, определяемых нажатием клавиш человеком-оператором, который в данном случае случай, был я.Во многих приложениях для обработки данных перфокарты проверялись верификатором карт, который при нажатии вводил одни и те же данные во второй раз, проверяя, совпадают ли данные второго набора и перфорированные данные. Был большой спрос на операторов по перфорации ключей, обычно женщин, которые работали полный рабочий день на машинах для перфорации ключей, часто с большими отделами по перфорации ключей с десятками или сотнями других операторов – все они выполняли ввод данных. И там, где я работал, в Фармингтоне, Коннектикут, это был очень большой объект.

    Перфокарты и перфокарты все еще широко использовались как для ввода данных, так и для ввода программ в 1970-е годы, но быстро устарели из-за изменений в парадигме ввода из-за появления недорогих компьютерных терминалов с ЭЛТ. Устранение этапа переноса перфокарт на ленту или диск с дополнительным преимуществом экономии стоимости самих карт позволило улучшить проверку и исправление во время процесса ввода. Развитие видеотерминалов, интерактивных систем с разделением времени, а затем и персональных компьютеров, позволило тем, кто создал данные или программу, вводить их напрямую, вместо того, чтобы записывать их в формы, которые должны вводиться операторами клавишной панели.

    Эти карты использовались для сбора данных такими организациями, как Бюро переписи населения США и Управление социального обеспечения США, а также для таких разнообразных компиляций, как гидрографические данные для навигационных карт, на текстильных фабриках для программирования ткацких станков, а также для ввода информации в табло учета рабочего времени. Нажатие клавиш было той работой, которая позволяла переключить свой мозг на автопилот. Когда человек достаточно хорошо разбирался в клавишах, мало нужно было думать, потому что пальцы автоматически переходили к клавишам в зависимости от чисел, которые видели глаза.Другими словами, это дало мне хороший опыт, а также дало мне понять, что быть привязанным к машине – это не та работа, которую я бы искал после окончания учебы ».

    Эта история была собрана вместе с программой Смитсоновского музея на Мэйн-стрит и его национальной передвижной выставкой «Как мы работали», когда она была представлена ​​в публичной библиотеке округа Саблетт в Пайндейле, штат Вайоминг, в 2018 году. сборник рассказов «Будь здесь: Мейн-стрит», призванный запечатлеть рассказы американцев об их кварталах, водных путях, городах, традициях и личном опыте.

    Теги: BHS-Job-You-Had, BHS-Main-Street
    Идентификатор объекта 7650

    Видео показывает, как полиция Сан-Диего схватила и ударила бездомного

    САН-ДИЕГО –

    Полицейские Сан-Диего неоднократно били мужчину по лицу, голове и ноге после того, как повалили его на землю в среду утром в Ла-Хойе, по словам свидетеля, который записал инцидент и разместил его в Instagram.

    Николь Бансал сказала, что это произошло около 9 часов утра на улице Ла-Холла-Виллидж-драйв и Торри-Пайнс-роуд.Она узнала человека, которого избили офицеры, как человека, который, по ее мнению, был бездомным и часто бывал в этом районе.

    «Это так чрезмерно и ненужно», – сказала Бансал о том, что она засвидетельствовала и записала на свой мобильный телефон.

    Представитель полицейского управления Сан-Диего лейтенант Шон Такеучи написал в заявлении поздно вечером в среду, что инцидент начался из-за того, что 34-летний мужчина проигнорировал офицеров, которые связались с ним по поводу мочеиспускания в общественных местах. Такеучи сказал, что чиновникам ведомства известно о видео с мобильного телефона, и подразделение внутренних дел расследует инцидент, в том числе изучает кадры с носимых на теле камеры.

    Франсин Максвелл, президент отделения NAACP в Сан-Диего, в среду днем ​​отправила по электронной почте письмо начальнику полиции Дэвиду Нислейту, в котором требовала немедленного расследования. В письме, в частности, говорилось: «Мы глубоко опечалены и возмущены тем, что полицейское управление Сан-Диего действует с таким насилием в отношении человека, который не представляет очевидного риска для кого-либо».

    Видео Бансала начинается с того, что один офицер держит мужчину за руку, а другой направляет на него что-то вроде электрошокера.Мужчина, который является Блэком, без обуви и носит на шее выцветший оранжевый спасательный круг.

    Такеучи сказал, что полицейские видели, как мужчина мочился в общественных местах.

    «Офицеры издалека пытались поговорить с этим человеком. Офицеры решили подойти к этому мужчине, потому что публичное мочеиспускание нарушает закон », – написал Такеучи. «Мужчина не остановился, чтобы поговорить с офицерами, поэтому офицер задержал его».

    Бансал сказала по телефону в среду днем, что они с мужем часто видят мужчину, гуляющего в этом районе и вокруг пляжа Блэков.Бансал сказал, что она часто проходит мимо человека, выгуливающего свою собаку, и что он обычно разговаривает сам с собой. Она сказала, что он никогда не заставлял ее чувствовать угрозу.

    Бансал не знала, почему полицейские связались с этим человеком в среду утром, но сказала, что она ехала по деревенской улице Ла-Холла, готовясь повернуть на Торри-Пайнс-роуд, когда полицейские машины проехали мимо нее. Она начала запись, когда поняла, к кому они приближаются.

    «Не было предпринято никаких действий по деэскалации», – сказал Бансал.«Немедленным движением было схватить его. Я не понимаю.

    На видео видно, как офицер кладет электрошокер в кобуру, а затем обнимает мужчину за грудь. Затем два офицера и мужчина борются на ногах в течение нескольких секунд, прежде чем офицеры повалили его на землю.

    Оказавшись на земле, офицер, ранее укрывший электрошокер в кобуре, толкает мужчину в лицо, а затем дважды бьет его по лицу.

    Бансал, который был припаркован через дорогу, слышно, как он задыхается и кричит: «Стой!»

    В течение следующих 2 с половиной минут полицейские остаются над мужчиной, пытаясь прижать его к земле, причем один из них держит нижнюю часть тела мужчины, а другой – верхнюю часть его тела.Они выкрикивают команды, чтобы он прекратил сопротивление. В начале инцидента мужчина срывает рацию с ремня одного из офицеров и бросает ее на улицу, а затем бьет кулаком или ударяет по лицу сотруднику, который ударил его.

    Пока троица находится на земле, один из офицеров несколько раз хлопает мужчину по голове и лицу руками. Другой офицер несколько раз бьет мужчину сзади по левой ноге. В нескольких точках между троицей и Бансалом проезжают машины, скрывая происходящее.Когда слышны приближающиеся сирены дублирующих офицеров, два офицера бьют человека еще несколько раз, когда подбегают еще двое.

    На видео видно, как эти четыре офицера продолжают бороться с мужчиной еще 35 секунд, прежде чем полицейский внедорожник останавливается рядом с группой, блокируя обзор Бансала. Еще несколько полицейских машин и скорая помощь прибывают до того, как запись Бансала заканчивается.

    Такеучи написал, что этот человек не подчинится, несмотря на команды, которым он прекращает сопротивляться. Лейтенант сказал, что мужчина был доставлен в больницу, после чего ему выписали медицинскую помощь и поместили в окружную тюрьму.Записи показали, что в четверг он оставался под стражей вместо залога в размере 20 000 долларов. Он был привлечен к уголовной ответственности по подозрению в трех уголовных преступлениях в сопротивлении офицеру, трех пунктах обвинения в нанесении побоев полицейскому и одном проступке, связанном с бросанием рации.

    Дьякон Джим Варгас, президент и главный исполнительный директор компании Father Joe’s Villages, которая предоставляет услуги бездомным, написал в четверг в заявлении: «Мы в Father Joe’s Villages глубоко обеспокоены этим видео. Это наглядная иллюстрация нескольких сломанных систем и резкое и тревожное напоминание о недостаточных ресурсах, доступных тем, кто находится на наших улицах.

    Варгас призвал к тщательному расследованию и сказал, что город «может и должен добиться большего». Он сказал, что видео иллюстрирует «неспособность обеспечить элементарное достоинство общественных туалетов [и] острую необходимость в более сострадательном, эффективном и всестороннем ответе на тех, кто страдает психическими заболеваниями».

    Эми Замудио, защитница бездомных, работающая над приютом незащищенных людей в районах Ла-Холья и Пасифик-Бич, сказала, что в четверг она работала, чтобы внести залог за этого человека.Она сказала, что раньше работала с ним, чтобы найти временное убежище.

    Zamudio назвал инцидент двойной дозой «полицейского преследования … быть чернокожим и профилированным, а также бездомным и профилированным».

    Тиара Нуришад, студентка соседнего Калифорнийского университета в Сан-Диего, назвала этого человека «жизненно важным членом нашего университета Калифорнийского университета в Сан-Диего», с которым она и ее друзья видятся почти ежедневно в кампусе.

    «Он всегда просто гуляет или читает книгу, – сказал Нуришад. «Мы все его знаем, он очень дружелюбный и много машет нам рукой.

    Нуришад сказала, что она помогала группе студентов внести залог за мужчину.

    Максвелл написала в своем письме начальнику полиции, что NAACP «не допустит ненужного насилия в отношении наших граждан … Кричать« прекратите сопротивление »и постоянно бить и бить этого человека явно не способствовало успокоению ситуации».

    Она процитировала политику деэскалации полиции, проводимую Департаментом полиции в июне прошлого года в ходе общенациональных протестов за социальную и расовую справедливость после убийства Джорджа Флойда в Миннеаполисе.Эта политика является самой строгой среди правоохранительных органов округа Сан-Диего и требует, чтобы сотрудники пытались снизить эскалацию ситуации.

    В части политики предписывается, что должностные лица «должны пытаться установить эффективную линию связи с (а) субъектом» и принимать во внимание возраст человека, возможные медицинские или физические условия и «любые известные или предполагаемые нарушения, включая психические заболевания. ”

    Это также требует, чтобы офицеры «принимали во внимание, что субъект с ограниченными возможностями может не иметь способности понимать или эффективно общаться.

    «Этот человек не представлял очевидной угрозы, у него не было видимого оружия, и никого поблизости не было», – писал Максвелл. «Мы хотим знать, что этот инцидент насилия будет должным образом расследован, и мы уверены, что эти офицеры не будут освобождены от ответственности за нападение на невооруженного чернокожего».

    Риггинс пишет для San Diego Union-Tribune.

    GlassView | Новый взгляд на видеорекламу

    Когда дело доходит до публикации видео, время решает все.

    Должен ли маркетолог планировать время публикации, наблюдая за регулярными моделями использования, или развивать размещение в реальном времени на основе результатов? Ответ – комбинация обоих подходов, или то, что я люблю называть стратегией публикации видео с одним-двумя ударами.

    Вот почему для публикации видео в Интернете требуется как использование традиционных периодов дня, так и подход в режиме реального времени:

    Планирование ваших видео на основе традиционных частей дня по-прежнему работает

    Исследования показывают, что пиковая посещаемость видео на YouTube приходится на вечерние будни.Те, кто публикует видео, должны делать это рано утром, например, в 14:00, чтобы у YouTube было время правильно их проиндексировать. Зрители имеют тенденцию расти в четверг вечером и продолжаться до вечера воскресенья, когда рабочая неделя снова становится сильной.

    Вообще говоря, люди используют свои смартфоны и настольные компьютеры по утрам. Исследование eMarketer показало, что в 9 часов утра больше людей обращаются к своим смартфонам, чем к другим устройствам, вероятно, потому, что многие едут на работу. Конечно, мы обращаемся к нашим смартфонам в течение всего дня.11 часов утра – еще одно пиковое время. Итак, 11 часов вечера.

    Между тем,

    Primetime для настольных ПК продолжает появляться в течение дня, поскольку многие из нас пытаются завершить работу или сделать покупки. Ночью планшеты и подключенные телевизоры используют пики, что указывает на то, что многие потребители находятся в режиме «откинутого назад» и, возможно, более восприимчивы к рекламе, потому что они не торопятся.

    Также читайте: GlassView обеспечивает высокочастотную торговлю и аналитику для закупок видеоматериалов

    Публикация в реальном времени открывает новые возможности

    Конечно, есть ограничения на использование частей дня.

    На практике маркетологи должны удвоить количество мест размещения, которые работают, и ослабить усилия на тех, которые не работают. Например, хотя я обычно беру свой смартфон в первую очередь утром, иногда по утрам я сначала прыгаю к ноутбуку, потому что мне нужно что-то сделать. Иногда, путешествуя или на встречах, у меня есть больше времени, чтобы проверить свой телефон или планшет.

    Таким образом, маркетологи могут получать в режиме реального времени результаты, например показатели завершения, которые указывают на то, что видео попадает в цель.В таком случае неплохо было бы выбросить свод правил и воспользоваться моментом.

    Также читайте: GlassView использует эмоции аудитории для повышения осведомленности и рентабельности инвестиций

    Эмоции – это одна из причин, по которой можно вольно следить за временем суток, но при этом гибко подходить к таргетингу. Каждый день разный, и эмоции потребителей также играют большую роль в том, как они воспринимают рекламу. Вы можете разместить рекламу в 8:05 в один прекрасный день, и потребитель будет в спешке и в плохом настроении. Вы можете одновременно подать еще одну, и у потребителя может быть отличное настроение.Когда мы научимся лучше понимать эмоции потребителей, мы сможем уточнить наши места размещения на основе этих данных.

    Другая переменная – сила креатива. Действительно привлекательное видео изменит модели использования. Вирусное видео будет отправляться с Facebook по электронной почте на YouTube на различных устройствах. В такие моменты нет смысла придерживаться статического сценария о шаблонах использования.

    Движение вперед

    Частично причина того, что нет стандартного руководства по времени публикации, заключается в том, что цифровые носители все еще довольно новы, а использование различных устройств все еще развивается.Фактически, мы все еще пишем сценарий по ходу дела.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
