Аккумулятор 18650 питается от литий-ионного аккумулятора. Первые 4 цифры присвоения «18650» показывают физические измерения, а 5-я цифра показывает, что это ячейка камеры. Стандартная батарея 18650 имеет диаметр 18 мм. Батареи такого типа часто используются в приложениях, например, в аккумуляторных батареях для ПК, прожекторах, электромобилях, беспроводных устройствах и различных гаджетах, требующих компактного усилия.

Было изменено несколько типов 18650, включая защелку, а также схему внутренней защиты. Это может увеличить физическую длину батареи «18650» от 65 мм до 70 мм или, в некоторых случаях, значительно больше.

Большинство аккумуляторов 18650 прослужат где-то в диапазоне от 300 до 500 циклов зарядки, однако срок службы аккумулятора может быть намного выше этих цифр при обычной зарядке до полного выпуска. Через некоторое время все батареи приходят в негодность, но вы будете регулярно продлевать срок службы 18650 более года или двух, в зависимости от вашего использования.

Большинство аккумуляторов содержат защитные платы (PCB) для контроля скорости разрядки аккумулятора и внутренней температуры. Незащищенные элементы часто используются опытными клиентами, которые конструируют аккумуляторные блоки или используют 18650 для электронных сигарет и электронных сигарет, которые регулярно требуют более высоких скоростей высвобождения, чем позволяют схемы обеспечения.

3.2V 20A Низкотемпературная батарея LiFePO4-40℃ 3C Разрядная емкость ≥70% Температура зарядки: -20~45℃ Температура разрядки: -40~+55℃ пройти тест на иглоукалывание -40℃ максимальная скорость разряда: 3C

Аккумуляторы 18650 больше AA?

Они больше по диаметру и длиннее, чем батарейки стандартного размера AA. Литий-частичная батарея 18650 – это невероятно известная точка доступа для современных электрических ламп, поскольку батарея 18650 дает такую большую мощность. Постепенно размеры и стили аккумуляторов 18650 могут меняться от одного производителя к другому. В любом случае, аккумуляторный бизнес пытается нормализовать размер аккумулятора 18650. Аккумуляторы 18650 обычно имеют напряжение 3,6 / 3,7 вольт и имеют разные оценки мАч (миллиампер).

Рейтинг мАч предназначен исключительно для определения того, как часто следует заряжать аккумулятор. Чем выше номинал мАч, тем, как правило, больше время работы без подзарядки. Аккумуляторы 18650 не предназначены для идеальной работы при отрицательных температурах.

● Напряжение:

Наиболее известное предполагаемое напряжение для почти каждой батареи NiMh или NiCD AA составляет 1,2–1,5 В. Батареи 18650 имеют номинальное напряжение 3,6 В, поэтому это означает, что вам потребуются 3 батареи АА в конструкции (соединенные от начала до конца), чтобы получить такое же напряжение, как и только одна батарея 18650.

● Размер:

Литиевые батареи бочкообразной формы названы по размеру. Открытый «незащищенный» аккумулятор 18650 с «верхним уровнем» всегда будет иметь размер (ширину) 18 мм и длину 65 мм (плюс-минус небольшое сопротивление сборки). Батарейки AA имеют диаметр 13,5–14,5 мм и длину 49–51 мм. Эта устойчивость намного больше, как правило, на том основании, что батарейки типа АА обычно помещаются в отсеки с пружинным набором, и контраст на миллиметр или два не дает никакого результата.

● Емкость и ток:

Батареи типа AA с повышенным лимитом, доступные прямо сейчас, производятся Ansmann с емкостью 2850 мАч, однако это исключительно лучшая отделка элементов структуры AA с батарейным питанием. Как правило, 2500 мАч быстро доступны и впечатляюще дешевле, и у нас есть невероятный набор элементов Eneloop в этом верхнем классе. Самый примечательный ток, который в любом случае можно получить от любой батарейки АА, составляет всего пару ампер. Где-то в диапазоне 18650 батареи могут выпускаться со скоростью, в несколько раз превышающей емкость выбора AA. Батарея Sony VTC5A 18650, например, может иметь постоянный ток 25 А.

● Энергия:

Основная мотивация использовать 18650 вместо AA – это плотность энергии. Мы не будем вдаваться в подробности здесь, но достаточно далеко, чтобы показать некоторые простые цифры. Толщина энергии – это доля энергии, содержащаяся в батарее или элементе, оцениваемая в ватт-часах.

Можно ли использовать другие батареи вместо 18650?

● 21700 батарей

Это литий-ионные элементы с батарейным питанием, которые используются для управления украшениями и электрическими лампами. Они названы так же, как и другие литий-ионные элементы, чтобы распознать сходство и размер. Лучшим фактором среди батарей 21700 является то, что они могут иметь как незащищенные, так и защищенные элементы. Очень многие люди склоняются к 21700 батареям как к обновлению 18650, доступному в гаджетах с высоким каналом. Эти батареи используются в электромобилях и гибридах. Батарея несколько больше, чем у других. Следовательно, это дает больше времени работы и силы.

Низкотемпературныйпрочный полимерный аккумулятор для ноутбука с высокой плотностью энергии Спецификация аккумулятора: 11,1 В 7800 мАч -40 ℃ 0,2 C разрядная емкость ≥80% Пыленепроницаемый, устойчивый к падению, антикоррозийный, антиэлектромагнитный

● 26650 батарей

Людей путают где-то в пределах 18650 и 26650 аккумуляторов. Это связано с тем, что они хорошо известны в области электрических ламп и вейпинга. Эта батарея имеет огромный размер 26 мм и 65 мм для увеличения мощности. Более того, у него есть больший предел, что помогает долго бегать. Более высокий предел может быть использован в модах VV vape. В любом случае, 26650 имеет низкое напряжение зарядки 4,2 В, а 18650 питается до максимального напряжения 4,4 В.

● 20700 батарей

Аккумуляторы 20700 характеризуются своими размерами 20 мм и 70 мм. Батарея больше, чем батарея 18650, следовательно, она имеет определенный размер ячейки. Батареи 20700 имеют большой ток и скорость разряда при низкой рабочей температуре. По их мнению, этот компонент является наиболее идеальным решением для аппаратного обеспечения и устройств с высокой пропускной способностью. Большая их часть используется в велосипедах, транспортных средствах, аккумуляторных батареях, аккумуляторных силовых устройствах и скейтбордах.

Все ли батареи 18650 одинаковые?

● Номинальное напряжение:

В аккумуляторах 18650 используются 3 основных типа напряжения. 3,2 В, 3,6 В и 3,7 В. Предполагаемое напряжение 3,2 В предназначено исключительно для науки о LiFePO4 (иначе называемом литий-железо-фосфатом / IFR). Наиболее часто используемые / доступные в настоящее время – 3,6 и 3,7 В.

● Емкость:

Одно из важнейших качеств любой батареи – это степень императивности, которую она выдерживает, и то, как долго она может использовать эту важность, оцениваемая в Ач (ампер-часах) или мАч (миллиампер-часах). Точки отсечки могут увеличиваться от менее 1000 мАч (1 Ач) до 3500 мАч (3,5 Ач), как у LG MJ1.

Предыдущая статья： 18650 Калькулятор – параметры, расчет и преимущества
Следующая статья： Импульсные липо-аккумуляторы – введение, устройства и использование

Самые популярные категории

Индивидуальные решения

Схема конструкции аккумулятора 11,1 В, 6600 мАч портативного сверхзвукового диагностического набора B
Схема резервного питания 7,4 В 10 Ач медицинского инфузионного насоса
Решения для литий-ионных аккумуляторов AGV 25,6 В, 38,4 Ач

габариты и другие качества литий-ионных батарей

В последнее время все большей популярностью пользуются литий-ионные аккумуляторы 18650. Они стали использоваться в качестве источника энергии при изготовлении различных мобильных устройств. Характеристики аккумулятора 18650 во многом выше, чем у классических пальчиковых батарей.

Содержание

Типоразмер батареи
Длительность применения
Напряжение и мощность
Особенности производства
Конструкция литий-ионной батареи
Предосторожности при применении
Зарядка источника питания
Разновидности аккумуляторов Li-ion

Типоразмер батареи

При изготовлении практически всех источников энергии применяются определенные коды, которые позволяют определить размер корпуса. Пятизначное обозначение батарейки позволяет подобрать наиболее подходящий тип аккумулятора к конкретному устройству. Расшифровка применяемого пятизначного кода проводится следующим образом:

Первые две цифры применяются для обозначения ширины корпуса. Тип батареи 18650 имеет ширину 18 мм.
Три последние цифры — длина с десятыми долями, которая также определяется в миллиметрах.

Довольно распространенной ошибкой назовем расшифровку последнего нуля в качестве обозначения цилиндрической формы корпуса. В продаже встречаются аккумуляторы самой различной формы, при обозначении этот параметр не указывается.

Пятизначные коды применяются при обозначении многих источников энергии. Примером можно назвать распространенные пальчиковые батарейки, которые могут иметь код 14500 и 10440. Некоторые производители при маркировке применяют буквы, к примеру, AAA.

Современная батарея 18650, характеристики которой в последнее время совершенствуются, может обладать большим размером, что связано с использованием при производстве специальной платы контроля заряда. Именно поэтому часто встречается ситуация, что аккумулятор не помещается в отведенный для него отсек.

Длительность применения

Габариты аккумулятора во многом определяют длительность его работы. Однако, для определения этого параметра применяется показатель mAh. Для обозначения емкости автомобильных аккумуляторов используется понятие Ah.

Миллиампер в час — понятие, которое применяется для определения количества вырабатываемого тока в течение часа эксплуатации аккумулятора под постоянной нагрузкой. При емкости 3000 mAh батарейка способна выдавать 1500 миллиампер в течение двух часов. Границей глубокого разряда в этом случае составляет 300 миллиампер. Потеря всей емкости становится причиной быстрого износа конструкции.

Аккумуляторная батарея 1cr18650 или ur18650y в большинстве случаев выбирается по показателю емкости. К особенностям этого параметра отнесем следующие моменты:

Более высокий показатель емкости существенно продлевает срок службы устройства. Однако, только при применении современных технологий производства увеличить показатель можно без увеличения размеров корпуса.
При эксплуатации аккумулятора показатель емкости уменьшается, но при зарядке увеличивается. При большом количестве циклов разряда и зарядки максимальная емкость может упасть на 50% от заявленного производителем.

Емкость позволяет лишь частично определить срок службы аккумулятора от одного заряда, так как на этот показатель оказывает влияние величина нагрузки. Батарея с емкостью 3000 mAh может прослужить один или несколько часов, все зависит нагрузки. Стоит учитывать, что длительное применение становится причиной нагрева аккумулятора и ускорению процесса разрядки.

Напряжение и мощность

Для выбора наиболее подходящего источника питания используется специальная таблица аккумуляторов 18650. На особенности ее работы батареи оказывает влияние не только емкость, но и следующие понятия:

Максимальная сила тока выражается в амперах и указывается на корпусе.
Напряжение выражается в вольтах и литий-ионные варианты исполнения имеют постоянный показатель 3,7 V.

Мощность источника питания не указывается производителем, но может рассчитываться при учете силы тока и напряжения, для чего они перемножаются.

Практически все потребители работают от тока с определенным напряжением. При этом требуемая сила может варьировать в большом диапазоне, зависеть от нагрузки. Примером назовем случай, когда аккумулятор устанавливается для питания вентилятора, который может работать с различной скоростью: при увеличении количества оборотов в минуту повышается требуемый показатель силы тока. В некоторых случаях мощности батареи недостаточно, так как максимальное значение силы тока ограничивается производителем и указывается на корпусе.

Особенности производства

Применяемые технологии производства во многом определяют эксплуатационные характеристики источника батареи. Главными достоинствами литий-ионной технологии можно назвать следующие моменты:

Небольшой диапазон рабочих температур. Литий-ионные аккумуляторы могут эксплуатироваться при температуре от -20 до +20 градусов Цельсия. Зарядка или эксплуатация при более высокой температуре приводит к снижению эксплуатационных характеристик, а также уменьшению эксплуатационного срока. Никель-кадмиевые и некоторые другие батареи могут эксплуатироваться при температуре от -40 до +40 градусов Цельсия.
Применяемая технология определяет низкий показатель саморазряда. Многие источники питания при длительном хранении теряют свою емкость. Литий-ионные варианты исполнения самопроизвольно не теряют заряд, только при подключении нагрузки.
Эффект памяти также не свойственен рассматриваемым источникам питания. Он может существенно снизить срок эксплуатации батареи.
Некоторые производители устанавливают плату, которая позволяет быстро определить уровень заряда.
Нельзя хранить рассматриваемые источники питания в разряженном состоянии. Это связано с тем, что конструкция быстро выходит из строя. Поэтому все устройства, которые питаются от литий-ионных батарей, должны своевременно заряжаться.

Современные технологии производства определяют уменьшение размеров корпуса при выдерживании высокого уровня емкости. При этом создают корпус, защищенный от слабого механического воздействия.

Конструкция литий-ионной батареи

При создании рассматриваемого источника питания в качестве активного вещества применяется специальная жидкость, в которой происходят химические реакции. При этом проходимые химические реакции обратимы, за счет чего можно проводить повторную зарядку АКБ. Принцип работы аккумулятора следующий:

Устройство имеет катод и анод: первый отрицательный электрод, второй положительный.
На момент прохождения химической реакции между этими двумя элементами образуется ток.
Проходящие процессы разряда и заряда представлены окислением и восстановлением поверхности электродов.
При изготовлении катода и анода применяются токопроводящие материалы.
Нарушение условий эксплуатации становится причиной, по которой электроды начинают разрушаться, что приводит к повышению концентрации металла. Появившиеся молекулы становятся проводником между катодом и анодом, после чего возникают кроткие замыкания. Подобный процесс как снежный ком приобретает скорость в геометрической прогрессии. Поэтому после нарушения целостности батареи она служит недолго.
Изготавливаемые корпусы характеризуются герметичностью. Нагрев электролита приводит к его расширению и увеличению давления. После того как давление становится критическим, батарея взрывается или загорается.

Во многом принцип работы рассматриваемого типа АКБ схож с тем, который свойственен автомобильным аккумуляторам. Разница заключается в наличии только двух пластин, типе применяемых материалов при изготовлении.

Предосторожности при применении

Многие аккумуляторные батареи могут воспламеняться и даже взрываться при определенных условиях. Применяемые химические элементы могут стать причиной повышения температуры и прохождения различных реакций, которые приводят к повышению температуры основных элементов. Ионные аккумуляторы размера 18650 больше других подвержены нагреву. Среди особенностей отметим следующие моменты:

Пользователи электронных сигарет часто получают травмы по причине неисправности батареи. Для питания подобного устройства устанавливается батарея 18650c4, характеристики которой несколько выше, чем у обычных вариантов исполнения.
Часто литий-ионные источники питания устанавливаются на мобильных телефонах, планшетах и ноутбуках. Подобные устройства характеризуются высокой потребительской мощностью, что приводит к нагреву батареи. Слишком высокая нагрузка при условии механического повреждения корпуса может привести к воспламенению АКБ.

В большинстве случаев АКБ воспламеняется по причине некачественной сборки. В случае с электронными сигаретами спровоцировать взрыв намного проще, что связано с основными характеристиками устройства.

Слишком низкое сопротивление может привести к быстрому росту нагрузки, оказываемой на батарею. В некоторых случаях нагрузка становится запредельной, что приводит к воспламенению или взрыву конструкции. В последнее время производители стали применять различные технологии защиты, которые обесточивают батарею при возникновении короткого замыкания.

Зарядка источника питания

Рассматриваемые аккумуляторы можно неоднократно заряжать для продления их срока службы. В качестве зарядного устройства могут использоваться различные зарядки, нужно только соблюдать полярность.

Батарейки размещают в зарядном устройстве в соответствии с обозначениями плюса и минуса. Нелишним будет соблюдать другие предосторожности по зарядке, которые указываются на корпусе.

Продлить срок эксплуатации АКБ можно при применении специальных зарядных устройств, которые могут с высокой точностью контролировать параметры подаваемого электричества. Многие из них характеризуются наличием функции CC / CV, которая исключает вероятность перезаряда батареи.

На момент зарядки и разрядки батареи напряжение может существенно изменяться. Номинальное значение составляет 3,7 вольта. Оказывают пагубное воздействие на АКБ два эффекта:

Перезаряда.
Переразряда.

При выходе напряжение за эти границы приводит к повреждению основных элементов, а также изменению основных свойств жидкого химического вещества. Метод CC/CV не отсекает ток в конце заряда, а постепенно его снижает до минимального значения. За счет этого существенно повышается эксплуатационный срок.

Разновидности аккумуляторов Li-ion

Добавление некоторых химических веществ в состав батарей может изменять ее эксплуатационные характеристики. Наибольшее распространение получили следующие виды аккумуляторов:

Железо-фосфатные (LFP).
Кобальтовые (ICR).
Полимерные (LiPo).
Марганцевые (IMR).

Литий-полимерные варианты исполнения аккумуляторов могут иметь самые различные формы, так как при их изготовлении применяется твердый электролит. Другие варианты исполнения Li — ion имеют цилиндрическую форму, что связано с применение жидкого химического вещества.

АККУМУЛЯТОРЫ 18650 – ДЛЯ ЧЕГО ОНИ НУЖНЫ – IQ-FISHING

4 декабря 2022

АККУМУЛЯТОРЫ 18650 – ДЛЯ ЧЕГО ОНИ НУЖНЫ?
Очень часто на прилавках специализированных магазинов можно увидеть большую пальчиковую батарейку, которая естественно не подходит для обычных пультов или детских игрушек.
В этой статье мы расскажем – зачем такие батарейки нужны
ЧТО ТАКОЕ АККУМУЛЯТОР 18650?
Аккумулятор 18650 – это литий-ионная батарейка, которая по форме похожа пальчиковую батарейку, но на выходе имеет напряжение 3,7 В, а ее объем составляет от 1600 до 3600 мАч. Обычная батарея АА или AAA имеет напряжение 1,5 В/1,2 В.
Данные батареи используют там, где необходима большая емкость. Например, фонари, батареи в ноутбуках, электросамокаты или Power Bank.
Размер батарейки указан в ее названии – 18650. 1ые две цифры (18) обозначают диаметр аккумулятора – 18 мм, а 650 значит, что длина АКБ 65 мм. Хотя фактическая длина батарейки с защитой составляет 66,5 мм.
АККУМУЛЯТОР 18650 ПЛЮСЫ
Главные плюсом этих батарей – низкий уровень саморазряда и не присутствует эффект памяти. Они относительно легкие и простые в обслуживании. У батарейки 18650 довольно большое количество циклов – от 500 до 1000.
Чтобы зарядить такую батарейку, понадобится специальное зарядное устройство.

Рекомендуем использовать зарядные устройства

Зарядное устройство Videx VCH-UT201

Зарядное устройство Nitecore UM2

Есть у этих батареек и свой минус. Они частенько выходят из строя, если их перезарядить или перегреть. Чтобы не допустить такого, все аккумуляторы снабжаются встроенной специальной электронной схемой, которая не дает им перезарядиться или прогреться во время зарядки. Использовать аккумулятор без этой системы сулит опасность, он может перегреться и воспламениться. На защищенных батареях присутствует текст “Protected”, “With protective PCB” и другие.
КОНТРОЛЛЕР ЗАРЯДА LI-ION АККУМУЛЯТОРА 18650
Но бывают ситуации, когда используются незащищенные аккумуляторы. Например, необходимо спаять вместе два или более аккумуляторов (как в батарее для лоптопа) или батарея с защитой не помещается в отсек. Если аккумулятор не защищен, на нем написано “Unprotected” или надпись не существует.
Также не рекомендуется допускать полный разряд батарейки, иначе она выйдет из строя. Оптимальным для хранения считается заряд около 40%. Стоит помнить, что литиевые аккумуляторы постепенно стареют, даже если ими не пользоваться.

Выбор правильной аккумуляторной батареи 18650

1. Не существует единого стандарта — нужно понимать, что её конструкция отличается от товара к товару.
2. Не все литий-ионные батареи 18650 подходят для вашей задачи — некоторые модели ориентированы на промышленность, другие на электронные сигареты, третьи на гаджеты и так далее.
3. Важнейшей характеристикой 18650 является параметр постоянного разряда (CDR), известный как сила тока.
4. CDR измеряется в амперах (А) и показывает скорость, с которой ток перетекает из батареи в устройство без перегрева.
5. Сопоставьте CDR с потребляемой мощностью на вашем устройстве (так же указано в амперах), чтобы узнать, какая батарея лучше вам подходит.
6. Если вы подберёте неправильный аккумулятор, то ячейка будет перегреваться и быстро деградирует в процессе работы.
7. Сильное расхождение в характеристиках приведёт к разрыву оболочки аккумулятора и пожару.
8. Чтобы избежать проблем, обращайте внимание на ёмкость 18650 (мАч) — у этого показателя прямая взаимосвязь с параметром CDR.
9. Чем выше ёмкость (мАч), тем ниже CDR — то есть менее мощные устройства (с низким уровнем силы тока) могут использовать более мощные аккумуляторы 18650 (с более высокой ёмкостью).
10. И наоборот, более мощные устройства (например, ноутбуки) должны использовать менее ёмкие аккумуляторы 18650.

Так ли нужны аккумуляторы 18650 с защитой?

Защищённые 18650 оснащаются электронной схемой крошечных размеров, которая встроена внутрь ячейки и призвана обезопасить элемент от чрезмерных зарядов и разрядов, а также короткого замыкания и перегрева. Встроенная защита снижает риск пожара и повреждения электроники, в которую устанавливается такой аккумулятор.

Если вы хотели узнать, какой из аккумуляторов 18650 лучше, то следует обратить внимание на такие изделия, где помимо базовой защиты есть ещё и клапан для стравливания чрезмерного давления внутри элемента питания.

Что если у вас уже есть аккумулятор 18650 без защиты?

В большинстве ситуаций незащищённые АКБ 18650 выбирают из-за низкой стоимости или наличия внешнего контроллера безопасности процесса подзарядки (покупается отдельно). Берегите такие ячейки и содержите в оптимальном состоянии — не разряжайте их в ноль. Также после покупки незащищённой ячейки обратите особое внимание на рейтинг разряда (CDR), чтобы убедиться в отсутствии чрезмерной мощности и, следовательно, перегрева. Вы также должны держать контакты закрытыми — в идеале, в пластмассовом корпусе, который поможет избежать замыкания в сумке или кармане. Не оставляйте батареи 18650 без защиты в зарядном устройстве слишком долго.

Рассказать

Поделится

Новый комментарий

Войти с помощью

Отправить

Полное руководство по батареям 18650 — Alibaba.com читает

Литий-ионные аккумуляторы стали важной частью нашей повседневной жизни, поскольку они используются в различных электронных устройствах, включая ноутбуки, смартфоны и камеры. Поэтому неудивительно, что спрос на эти передовые батареи, по прогнозам, вырастет в одиннадцать раз в период с 2020 по 2030 год, достигнув более два тераватт-часа в 2030 году. Они легкие и имеют высокая плотность энергии, что означает, что они могут хранить больше энергии, чем другие типы традиционных батарей. Но что это за литиевые батареи 18650? Как они работают? И как бизнес-покупатели могут определить, подходит ли им конкретный аккумулятор 18650? Сегодняшний блог ответит на все эти и многие другие вопросы!

Содержание
Что такое батарея 18650?
Каковы преимущества использования аккумуляторов 18650?
Как найти подходящий аккумулятор 18650?
Рекомендации по хранению аккумуляторов 18650
Откройте для себя другие типы аккумуляторов

Что такое батарея 18650?

Аккумулятор 18650 — это литий-ионный аккумулятор, названный в честь его размеров: 18 мм в диаметре и 65 мм в длину. Номинальное напряжение стандартных батарей 18650 составляет 3.7 вольта, и они обычно используются в аккумуляторных батареях. фонариков, ноутбуки, вейпинг и даже некоторые электромобили.

Эти батареи имеют большую емкость и состоят из пяти основных частей: положительного электрода, отрицательного электрода, сепаратора, электролита и корпуса элемента. В отрицательном электроде можно найти четыре различных химических состава:

Оксиды лития-кобальта (LiCoO2)
Оксид лития-марганца (LiMn2O4)
Никель-кобальт-марганцевый литий (LiNiMnCoO2)
Никель-кобальтовый алюминат лития (LiNiCoAIO2)

Батареи 18650 могут выдерживать высокие температуры и имеют более длительное время работы по сравнению с щелочными элементами, такими как одноразовые батареи AA. Аккумулятор 18650 считается аккумулятором с высоким энергопотреблением, так как он может разряжать до 0% своего заряда. Но такая практика не рекомендуется, так как это может отрицательно сказаться на долговременной работе батареи.

Каковы преимущества использования аккумуляторов 18650?

Что отличает аккумуляторы 18650 от других типов перезаряжаемых литиевых аккумуляторов? Чтобы ответить на этот вопрос, мы рассмотрим основные характеристики этих элементов с точки зрения емкости, скорости саморазряда и циклов зарядки.

Высокая производительность

При сравнении аккумуляторов 18650 с другими перезаряжаемыми аккумуляторами необходимо в первую очередь учитывать, какую мощность может иметь аккумулятор 18650. Емкость — это количество энергии, содержащейся в аккумуляторе, и измеряется в мАч (миллиампер-час).

Некоторые Литий-ионные аккумуляторы 18650 имеют емкость до 6,000 мАч, что более чем вдвое превышает емкость основной батареи типа АА (около 400–900 мАч). Это означает, что с одним литий-ионным аккумулятором 18650 пользователи могут выполнить больше работы, чем с несколькими другими типами неперезаряжаемых аккумуляторов вместе взятых.

Низкая скорость саморазряда

Вторым преимуществом элементов 18650 является тот факт, что эти литиевые батареи имеют низкую скорость саморазряда, что позволяет им работать намного дольше, чем аккумуляторы других типов. Например, 2,600mAh литиевая батарея имеет отличную кривую производительности цикла разрядки и может поддерживать более 80% своей емкости после 500 циклов глубокой разрядки.

Саморазряд батареи — это естественное явление, которое происходит, когда батарея не используется, так как со временем она медленно разряжается. Это явление саморазряда вызвано электрохимическими реакциями, происходящими внутри аккумулятора, даже если он простаивает.

Большое количество циклов зарядки

Одна из лучших особенностей аккумуляторов 18650 заключается в том, что они невероятно устойчивы. Это означает, что их можно заряжать и разряжать сотни раз, предоставляя пользователям долговечную батарею, которую не нужно часто заменять. На самом деле, такие батареи, как мощный рeзаряжаемые литиевые элементы можно заряжать до 500 раз прежде чем они начнут терять способность удерживать власть.

Но сколько времени нужно, чтобы зарядить аккумулятор 18650? типичный 18650 зарядное устройство имеет выходную мощность 1000 мАч, что означает, что зарядка аккумулятора 2000 емкостью 18650 мАч займет два часа. Это намного быстрее, чем четырехчасовая зарядка батарей типа АА.

Как найти подходящий аккумулятор 18650?

Прежде чем покупать аккумулятор 18650 для данного электронного устройства, покупатели должны знать его основные характеристики, чтобы убедиться, что выбран соответствующий аккумулятор. К счастью, в этом разделе описаны некоторые ключевые особенности, на которые следует обратить внимание при покупке новых литий-ионных аккумуляторов 18650.

Емкость и непрерывный ток разряда

Двумя наиболее важными параметрами, которые следует учитывать при покупке аккумуляторов 18650, являются емкость и максимальная безопасная скорость непрерывного разряда (также известная как C рейтинг). Эти два значения обратно пропорциональны, а это означает, что по мере увеличения емкости максимальный разрядный ток уменьшается.

Максимальный непрерывный ток разряда — это максимальная сила тока, при которой должна работать литий-ионная батарея. Например, 3.6 В 18650 ч представляет собой аккумулятор с высоким энергопотреблением и средней номинальной емкостью 2600 мАч, но имеет высокий ток разряда 30 А, что делает его идеальным для фонарей, электроинструментов и других устройств, которые должны работать при высоком токе в течение всего срока службы.

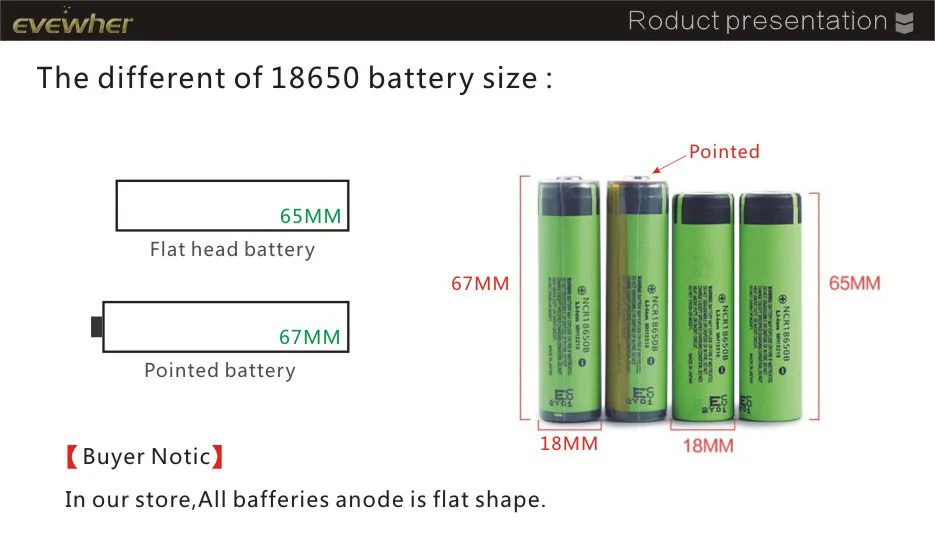

Батареи с плоской крышкой и батареи с кнопочной крышкой

Аккумуляторы 18650 имеют два варианта положительных полюсов: плоский верх и кнопочный верх. Большинство устройств поддерживают использование обоих типов, но батарейки типа «кнопка». Литий-ионные аккумуляторы благоприятны для большинства электронных устройств, поскольку они идеально подходят, не оставляя места для перемещения или неправильного размещения.

Защищенные батареи против незащищенных батарей

Никто не хочет застрять с разряженным аккумулятором, когда он больше всего в этом нуждается. Вот почему важно уделить время тому, чтобы отличить защищенные батареи от незащищенных, прежде чем принимать решение о покупке.

Защищенные аккумуляторы имеют в корпусе встроенную электронную схему. Эта схема защищает от перезарядки/разрядки и короткого замыкания. Например, Аккумулятор 4,000 мАч 18650 содержит защитную плату и будет безопасно работать при температуре до 60°C. Это идеальный аккумулятор для питания таких устройств, как светодиодные фонари, портативные радиоприемники и камеры.

С другой стороны, незащищенные аккумуляторы не имеют такой встроенной защиты, но обычно стоят дешевле и имеют гораздо большую емкость. Однако важно отметить, что их следует использовать только в сочетании с внешним устройством мониторинга, таким как платы защиты аккумулятора or системы управления батареями следить за их состоянием здоровья и предотвращать любые повреждения или сбои в работе.

Откройте для себя другие типы аккумуляторов

Это руководство является лишь отправной точкой для компаний, которые хотят глубже погрузиться в мир аккумуляторных технологий. Чтобы узнать, какие другие типы батарей существуют, ознакомьтесь с этим блоге и узнайте, как выбрать лучшие аккумуляторы для домашнего и коммерческого использования.

Комплексное тестирование различных аккумуляторов. 18650, 16650, 18500, 26650, АА, ААА / Блог им. kirich / iXBT Live

В этом обзоре я постараюсь провести сравнительное тестирование разных аккумуляторов. Так получилось, что в обзор попали не только литиевые аккумуляторы, но в основном присутствуют все же привычные «18650».

Также попался и один весьма оригинальный аккумулятор.

Внимание, объем обзора очень большой, может быть критично для пользователей с платным трафиком.

Стоит оговориться сразу, часть аккумуляторов получена специально для этого теста, часть куплена, но какие где я указывать не буду, так как тестирование было абсолютно независимым, о чем и был предупрежден менеджер магазина.

Так выглядели аккумуляторы, которые я смог собрать для обзора.

Вступление

Чтобы тестирование было более логичным, а результаты удобны для восприятия, я постарался привести все результаты в один вид. В конце будут графики и расчеты.

Я долго думал о методике тестирования и не нашел ничего лучше, чем просто следовать даташитам от производителей. Соответственно даташитам были выбраны токи заряда/разряда, а также пороговые напряжения.

Но при этом я постарался собрать как можно больше информации, для этого кроме обязательного осмотра и измерения/взвешивания я сделал несколько тестов.

1. Стандартный тест при токе 1 Ампер.
2. «Щадящий» тест согласно даташиту производителя (если он был).
3. Тест под нагрузкой близкой к максимальной для аккумулятора (если это требуется).
4. Тест емкости при разряде до 3 Вольт.

Чтобы хоть как то избежать элемента случайности, аккумуляторы тестировались не по одной штуке.

Первый тест проходили все аккумуляторы.

Второй тест проходила только пара (если было больше двух), так как тест по одному аккумулятору занимает много времени.

Третий тест проходил один аккумулятор.

Кроме всего прочего провел тест с измерением емкости при разряде до 3 Вольт, а не до указанного в даташите минимума.

В качестве тестового оборудования выступали:
1. Зарядное устройство OPUS 3100
2. Анализатор аккумуляторов.
3. Электронная нагрузка
4. Тепловизор.

Пункты 3 и 4 на общее фото не попали, но не думаю что это принципиально.

Но и это не все. В конце обзора я собрал всю информацию из моих прошлых обзоров, чтобы удобнее было ориентироваться.

В результатах тестирования будут графики полученные при помощи тестера аккумуляторов, поясню что к чему на них.
Наименование — я в заголовке писал марку аккумулятора, который тестируется.
Предзаряд — После Опуса аккумуляторы были заряжены, но на всякий случай я дозаряжал их до требуемого напряжения с током окончания заряда согласно даташиту на конерктный аккумулятор.
Емкость при разряде — Первое число, емкость в Ампер часах, второе, в Ватт часах, т.е. отданная энергия.
Емкость при заряде — то же самое что и в предыдущем пункте, но уже во время заряда. Показывает разницу между отданной энергией и полученной, грубо говоря — КПД аккумулятора.
Параметры предзаряда — обычно идентичны параметрам заряда, задается ток заряда, напряжение и ток окончания заряда.
Параметры заряда — задается ток разряда и конечное напряжение.

Определение даты производства аккумуляторов
Дабы не было обвинения в плагиате, сначала дам ссылку на <a href=«http://smol. net.ua/content/334-litievye-akkumulyatory-data-proizvodstva»>оригинал статьи</a>, откуда я взял информацию.

Аккумуляторы фирмы Sanyo имеют два типа маркировки, в описании выше информация взята отсюда.

Существует и второй вариант

Назад к оглавлению

NCR18650B
NCR18650B 3.7V 3400mAh 18650, лот 2 штуки, стоимость $6.99, самая выгодная цена в лоте из 8 штук — $3.22 за штуку.

Первый подопытный. Качество понравилось, упаковка в пластиковый коробочек. Если заказываете 4 штуки, то будет бокс на 4 аккумулятора.
Не хочу ничего утверждать, но на аккумуляторах указано что произведены в Японии.
Причем я недавно получил заказанные 16 таких же аккумуляторов, но 4х4, также написано что производство Япония.
Произведены в январе 2016 года

Аккумуляторы имеют заявленную емкость в 3200мАч, типовую в 3350мАч (средняя емкость нового аккумулятора).

Опус показывает заметно больше, около 3600. Заряд и разряд всех литиевых аккумуляторов проходил током в 1 Ампер.

Еще тесты
Согласно табличке из даташита, емкость при токе разряда в 1С и конечном напряжении 2.5 Вольта должна быть около 3250мАч.
Емкость полностью соответствует заявленной и составляет почти 3300мАч.

Разряд током 6.4 Ампера, максимум для этого акуумулятора

Емкость при разряде до 3 Вольт.

Температура при разряде током 2С и 1С.

NCR18500A
NCR18500A 2040mAh 4.2V 18500, лот из четырех штук, стоимость $19.59, или 4.9 доллара за одну штуку.

По сути те же аккумуляторы что и в предыдущем тесте, но другого формфактора. Шли лотом из 4 штук, упаковка применена стандартная для 18650, но проложили поролон чтобы аккумуляторы не болтались в пути.
Здесь уже страна производства — Китай.
Произведены в декабре 2015 года.

Аккумуляторы имеют заявленную емкость в 1860мАч, типовую в 2000мАч (средняя емкость нового аккумулятора).

Опус показывает емкость ближе к 2200.

При разряде током 1С аккумулятор должен отдать около 1950мАч, причем что интересно, согласно описанию это самый худший режим, в остальные режимах емкость должна быть больше.

Емкость получилась выше заявленного значения и составила почти 2000мАч, причем одинаково для обоих аккумуляторов, отличный результат.

Разряд током 3.8 Ампера, максимальный для этого аккумулятора.

Емкость при разряде до 3 Вольт.

Температура при разряде током 2С и 1С

LGDBHE41865
HE4 3.7V 2500mAh 18650, лот из двух аккумуляторов, стоимость $7.90 за две штуки, самая выгодная цена за лот 8 штук, цена одного аккумулятора выйдет $3.21.

Аккумуляторы производства фирмы LG, единственные в тесте аккумуляторы этой фирмы, более известные как HE4.
Произведены в марте 2016 года.

На скриншоте не видно, заявленная емкость около 2500мАч

Опус привычно показывает емкость выше заявленной.

Аккумуляторы интересны тем, что согласно спецификации умеют отдавать токи до 30 Ампер, но проверять сначала будем при токе 2.5 Ампера (1С)

При токе разряда в 1С аккумуляторы должны были отдать около 2400мАч, реально вышло больше чем 2500, результат отличный. Кроме того аккумуляторы имеют почти идеальное совпадение характеристик.

Разряд током 15 Ампер (6С)

Разряд до напряжения 3 Вольта.

Температура при разряде током 6С и 1С

INR18650-30Q
3.7V 18650 3000mAh Rechargeable Li-ion Battery INR18650 — 30Q, лот 2 штуки, цена за лот — $8.92, самая низкая цена за штуку в лоте из 8 штук — $4.09

Аккумуляторы от довольно известной фирмы Samsung, также как и многие в этом обзоре поставляются в пластиковом коробочке.
Дату выпуска определить не удалось.

Заявлена емкость в 3040мАч при токе разряда 600мА (0.2С).

При токе разряда 1 Ампер Опус показал чуть больше заявленной емкости, хотя обычно разница выше.

При токе разряда равным 3 Ампера емкость согласно даташиту должна составить около 2950мАч, хотя и дла больших токов разряда она не сильно отличается, показывая более менее заметное падение уже при токах 15-20 Ампер.

Все соответствует заявленным значениям, около 2940мАч, но не более, что вполне совпадает с «мнением» Опуса.

Разряд током 15 Ампер (5С).

Разряд до напряжения 3 Вольта

Температура при разряде током 15 и 3 Ампера.

Night wolf
2 x 18650 3200mAh Battery Included, лот из двух аккумуляторов и зарядного устройства, стоимость $6.01

Аккумуляторы хоть и имеющие свое название, но скорее близкие к продукции известной фирмы Noname.
В комплекте к аккумуляторам идет зарядное устройство, хотел сначала его разобрать и посмотреть, но после теста аккумуляторов понял всю бессмысленность этой затеи.

Емкость аккумуляторов заявлена как 3200мАч, пожалуй даже для брендов это довольно громко.
Реальная емкость составила немного больше чем 1200мАч, чуть больше чем у нормального аккумулятора формфактора 14500.

Так как никаких даташитов на эти аккумуляторы нет и вряд ли даже производитель их имеет, то тестировал я данные аккумуляторы при токе 0.5С от заявленной емкости.

Емкость составила около 1000мАч, но с очень большим разбегом между экземплярами, что говорит о низком качестве батарей. Кроме того об этом говорит и малый вес аккумуляторов.

AWT_2600
2 x Original AWT IMR 18650 Li-ion Battery, лот из двух штук, стоимость $12.59 (6.3 за один аккумулятор)

Аккумуляторы производства фирмы AWT. Скажу честно, эту фирму я не знаю, но слышал о довольно неплохом качестве ее продукции, а также о довольно большом количестве подделок под ее продукцию.
После моего обзора менеджер сказал что на данный момент в магазине оригинальные аккумуляторы.

В интернете была найдена документация с характеристиками оригинальных батарей.

Тест показал, что совпадения с оригиналом лишь во внешнем виде, к сожалению 🙁
Емкость заявлена в 2600мАч, реальная около 1700, причем с большой разницей между экземплярами (для этого и бралось несколько одинаковых аккумуляторов).

При токе нагрузки равном 1С аккумулятор должен выдать около 2500мАч.

В реальности имеем всего 1600мАч. Скорее всего аккумуляторы неоригинальные, не думаю что солидный производитель будет делать аккумуляторы с такой разницей между заявленными и реальным характеристиками.

UR16650ZTA
2 x UR16650ZTA 10A 2400mAh 4.2V 16650, лот из двух штук, стоимость лота $7.04, цена одного аккумулятора 3.52, также есть лот из одного аккумулятора по цене $3.56.

Весьма необычные аккумуляторы, которые отличаются не только размерами, а и тем, что имеют напряжение окончания заряда не 4.2 Вольта, а 4.35. Единственные аккумуляторы в тесте с такими параметрами.
Я долго сомневался в названии аккумуляторов, пока не нашел ее на них, шрифт очень тонкий и малозаметный, но все соответствует. К сожалению на фото его не видно.
Произведены в конце 2014 года (маркировка S35A)

Заявленная емкость 2380мАч, типичная 2500мАч.

Опус работал в стандартном для 4.2 Вольта аккумуляторов режиме, потому показал всего около 2100мАч.

Аккумуляторы не блещут какими либо выдающимися характеристиками токоотдачи и 1С это почти максимальный их режим, выше только 2С.

Так как аккумуляторы рассчитаны на 4.35 Вольта, то я провел два теста, в стандартном для них режиме и в более привычном для распространенных зарядных и потребителей.
Кстати напряжение окончания разряда также отличается от других и составляет всего 3 Вольта, а не 2.5-2.75 как у остальных.
В штатном режиме 1С проверка показала емкость 2250 из 2350 заявленных.
Кроме того стоит отметить очень долгий процесс окончания заряда, когда зарядное переходит в режим CV и ожидает падения зарядного тока. Причем отключение было настроено на 100мА (меньше не позволяет зарядное) при указанных в даташите 68мА.

В режиме 4.2 Вольта аккумулятор не дотянул даже до 2000мАч.
Как то странно, фирменные аккумуляторы и характеристики на пределе, даже чуть ниже.

Разряд током 4.85 Ампера (2С)

Температура при разряде током 4.85 Ампера

NCR18650GA
2 x NCR18650GA 3500mAh 10A 4.2V 18650, лот из двух штук, стоимость $10.79 за лот. Самая выгодня цена за один аккумулятор в лоте из 8 штук и составляет 4.08 доллара за один аккумулятор.

Данные аккумуляторы стали уже одними из «народных», в основном благодаря своему качеству, большой емкости и доступной цене.
Произведены в декабре 2015 года (маркировка 5ZG8)

Заявленная емкость 3300мАч, типичная почти 3500мАч, что приближает их скорее к недорогим батареям формфактора 26650 чем к 18650.

При токе разряда 1 Ампер Опус показал емкость почти в 3600мАч.

Разрядные характеристики почти идентичны для всех режимов разряда в диапазоне 2-10 Ампер.

При токе разряда в 4 Ампера аккумулятор выдал почти 3400мАч, что даже немного больше чем заявлено в даташите.

Разряд током 10 Ампер, максимум для этого аккумулятора.

Разряд до 3 Вольт.

Температура аккумулятора при разряде током 10 и 4 Ампера.

INR18650-25R
3.7V 2500mAh 18650 Rechargeable Li-ion Battery ( INR18650 — 25R ), лот 4 штуки, стоимость $14.59, цена за 1 аккумулятор 3.65, самая низкая цена за штуку в лоте из 8 — $3.46

Эти аккумуляторы уже знакомы моим читателям, я как то делал обзор, где их было 40 штук, сейчас они попали ко мне еще раз, но это уже из новой партии.
Произведены в январе 2016 года.

В отличие от предыдущего емкого «товарища» эти аккумуляторы выглядят куда скромнее, заявленная емкость около 2500мАч.

Опус вполне предсказуемо посчитал что емкость выше и составляет около 2650, но немного удивил разбег в 50мА у первой пары.

При токе разряда 1С емкость должна быть около 2500мАч.

Как ни странно, но емкость соответствует даташиту практически 1 в 1, обычно или заметно больше или заметно меньше.

Разряд током 15 Ампер. Аккумуляторы могут больше, но я пока в процессе доработки электронной нагрузки, потому максимум 15.

Разряд до напряжения 3 Вольта.

Температура при разряде током 15 и 2.5 Ампера

ICR18650-26F
ICR18650-26F 3.7V 18650 2600mAh, лот из четырех штук, стоимость лота $11.19, цена за один аккумулятор 2.80, самая выгодная цена в лоте 8 штук, но их пока нет в продаже.

Еще одни аккумуляторы от Samsung. Аккумуляторов от этой фирмы в обзор попало больше чем других, но фирма действительно хорошая, потому ее аккумуляторы довольно известны и популярны.
Буквально на днях получил еще более 30 таких аккумуляторов, внешне никаких отличий.
Произведены в январе 2015 года, если я правильно расшифровал. Маркировка SDIEM TF01.

Характеристики куда скромнее чем у предыдущих марки 25R, емкость лишь немного выше и составляет 2600мАч.

Максимальный разрядный ток составляет всего 2С (5200мА), что также выглядит скромно в сравнении с 25R, где максимум 25 Ампер. Впрочем и назначение этих аккумуляторов несколько отличается.

При токе разряда 1С емкость по даташиту должна быть 90% от номинальной, что составляет 2600х0.9=2340 мАч.
В реальности аккумулятор выдал честные 2500мАч.

Разряд током 5.2 Ампера (2С), максимальный для этого аккумулятора

Разряд до напряжения 3 Вольта

Температура при разряде током 2С и 1С

US18650VTC4
US18650VTC4 18650 3.7V 2100mAh, лот 4 штуки, стоимость $13.79, цена одного аккумулятора 3.45.

У меня уже есть обзор подобных аккумуляторов, только модификации VTC5. Но в тот раз измерения показали что аккумуляторы скорее всего были перемаркированными, так как емкость была прилично занижена. Так что мне вдвойне было интересно, что будет в этот раз.

Заявленная емкость небольшая и составляет всего 2000 (2100)мАч. Приятно порадовал штатный ток заряда в 1С, обычно производители предлагают заряжать аккумуляторы током в 0.5С.

Ну здесь емкость вполне соответствует заявленным характеристикам.

Аккумулятор позволяет иметь ток разряда до 30 Ампер, отчасти этим обусловлена небольшая емкость при таком габарите.

Разряд током 1С показал полное соответствие заявленным характеристикам. Как и у некоторых других аккумуляторов, минимальная емкость получается при токе разряда 1С.

Разряд током 15 Ампер.

Разряд до 3 Вольт.

Температурный режим при разряде током 15 и 2 Ампера.

Noname 5000mAh
ICR 18650 3.7V 5000mAh, самые дешевые аккумуляторы в тесте, стоимость лота $2.69, цена одного аккумулятора 1.35.

Ну здесь производитель не поскупился на солидные цифры в названии, шутка ли, 5000мАч, это же как у аккумуляторов размера 26650.
Меня всегда терзала мысль, зачем писать такие грандиозные цифры. Хотя а вдруг, проверю емкость, а там реально 5000?

Данные аккумуляторы мне запомнились еще и тем, что очень тяжело вставлялись в стандартную 18650 кассету, впрочем вынимались из нее они еще хуже.

По вполне понятным причинам никаких даташитов не будет, сразу перейдем к тестам.
Увы, маленькая емкость и большой разбег, чуда не произошло.

Разряд током 1.6 Ампера показал то же самое, емкость 1060-1200мАч.

Liitokala INR26650-50A
LiitoKala 26650 5000mAh 20A 3.6V, лот из четырех штук, стоимость лота $19.59. цена одного аккумулятора 4.9 доллара.

Весьма интересные аккумуляторы. Правда в процессе поиска информации по ним, выяснилось что Liitikala просто продает их под своим именем. Сама надпись представляет из себя наклейку, а аккумуляторы правильно именуются INR26650-50A.
Настоящий производитель так и остался неизвестным, по крайней мере информации я не нашел.

Это единственные аккумуляторы формфактора 26650 в тесте. Как и остальные, защиты не имеют. С какой то стороны отсутствие защиты дает бонус, так как аккумуляторы рассчитаны на довольно высокий ток.

Согласно краткой информации емкость аккумуляторов составляет 5000мАч при токе 0.5С (2500мА)

Так как тестирование при помощи зарядного устройства Опус проходило при токе 1 Ампер, что является очень легким режимом для таких аккумуляторов, то и емкость они показали более чем 5500мАч.

В интернете я нашел некое подобие даташита с разрядными характеристиками этих аккумуляторов. По паспорту они позволяют разряд током 5С, но с учетом того что емкость составляет 5000мАч. то максимальный ток разряда у них 25 Ампер.

При токе разряда в 5 Ампер аккумуляторы показали себя довольно неплохо, выдав заявленные 5000мАч.

Так как электронная нагрузка пока может нагрузить аккумулятор током только до 15 Ампер, то и тест проходил при таком токе.

Тест разряда до напряжения 3 Вольта.

Температурный режим при токе 15 и 5 Ампер.

BTY AA3000
BTY AA 3000mAh 1.2V Ni — MH, лот из четырех штук, стоимость $3.78, цена одного аккумулятора 0.95.
Ну эти «товарищи» думаю знакомы многим, попали они и ко мне, решил попробовать.
Но практика показала, что данные аккумуляторы являются скорее массогабаритным макетом, чем аккумулятором.
Когда я их осматривал, то меня не покидало ощущение того, что они похожи на батарейки, которые начали течь.

Что еще бросается в глаза, так это вес, они почти невесомые.

С емкостью вообще печаль, они не дотягивают и до 10% от заявленной. Так кроме того выяснилось, что один из аккумуляторов еще и пришлось «раскачивать» при помощи другого зарядного устройства, так как Опус не хотел его принимать.
В общем здесь больше и писать нечего, в дополнениях будет ссылка на похожие аккумуляторы (по характеристикам)

BTY AAA1350
BTY AAA 1350mAh 1.2V Ni — MH, лот из четырех штук, стоимость $2.38, цена одного аккумулятора 0.6 доллара.

Родные братья предыдущих подопытных.
Вид такой же.

А вот вес еще меньше, они вообще кажутся невесомыми.

Но к моему удивлению они показали такую же емкость как предыдущие размера АА, но при этом их еще и не пришлось «раскачивать», заработали сразу нормально (насколько это возможно).
но емкость конечно все равно очень маленькая.

Xiaomi ZI5
Xiaomi ZI5 AA 1800mAh 1. 2V Rechargeable Ni-MH, лот из четырех аккумуляторов, стоимость $10.59, цена одного аккумулятора 2.65.

Как заявляется, аккумуляторы довольно известной фирмы Xiaomi, раньше как то даже не думал что она выпускает и аккумуляторы. Узнал что это Xiaomi вообще случайно, изначально они проходили под именем 5555.
Изготовлены очень качественно, продаются в пластиковом боксе.

Да и вес аккумуляторов куда больше чем у макетов, которые я показал выше.

Заявленная емкость 1800мАч, но что то написано и про 1900, скорее всего максимальная.
При токе заряда/разряда 300мА аккумуляторы выдали 2200мАч, что является отличным результатом.

Уже скорее ради интереса прогнал их при большем токе, равном 1С (1800мА).
Кстати заметно как отличается график у литиевых и NiMh аккумуляторов. У вторых явно выражена «полочка», когда напряжение почти не изменяется длительное время.
Даже при токе разряда 1800мА аккумуляторы выдали положенные 1800мАч.
Но сделаю небольшую оговорку, заряд был до напряжения 1. 43 Вольта и потом отключение при достижении тока заряда равным 100мА. Так как мое зарядное не умеет отключать заряд по дельта V, то пришлось прибегнуть к такому способу заряда.
В данном случае аккумуляторы скорее всего не набрали полную емкость, потому реальная будет немного выше.

MecArmy 3400
Mecarmy U18 — 34 3400mAh USB Rechargeable 18650, в лоте один аккумулятор, цена $15.99.

Довольно оригинальный аккумулятор. Внешне особо ничем не отличается от других, за исключением того, что ему не нужно зарядное устройство, достаточно подключить его к любому порту USB.

Продается в блистере, к сожалению кабель для заряда в комплекте не идет, а ведь могли бы и положить, при такой то цене.
Зато указано что внутри находится аккумулятор фирмы Panasonic.

На вид полностью похож на аккумулятор привычного формфактора 18650.

Но вот размеры несколько другие, если диаметр еще и соответствует, то длина аж на 5мм больше, потому данный аккумулятор влезет далеко не во всякое устройство.
Около плюсового контакта находится MicroUSB разъем для зарядки, хотя мне кажется, что если дело пойдет такими темпами, то будем ждать обновлений прошивки 🙂

Масса сопоставима с массой нормального 18650 аккумулятора. Ну конечно можно вычесть несколько грамм на разъем и зарядное, но все равно близко к реальным батареям.

Также около плюсового контакта присутствуют два отверстия, внутри которых находятся светодиоды индикации процесса заряда и его окончания.
Соответственно красный — заряд, зеленый — заряжено. Что помешало поставить один двухцветный светодиод, не знаю, как по мне, то это было бы проще.
Ток заряда не измерял, но это и не потребовалось, так как время заряда всегда одно и тоже, независимо от того, подключен аккумулятор в USB порт компьютера или в блок питания.
Так вот время заряда большое, я бы даже сказал что очень большое, чуть больше семи часов от 0 до 100%. Исходя из этого выходит, что ток заряда около 500мА. Для аккумулятора такой емкости это неплохо в плане долговечности, но плохо в плане удобства. Можно конечно зарядить быстро при помощи зарядного устройства, но в чем тогда смысл порта встроенного зарядного?

В интернете была найдена и кое какая информация по этому аккумулятору с указанием характеристик.

Первым делом проверил емкость при помощи зарядного устройства Опус, но в первом случае аккумулятор был заряжен собственным зарядным устройством, а во втором при помощи Опуса.
Кстати, встроенное зарядное устройство немного перезаряжает аккумулятор (как мне показалось).
При заряде при помощи внешнего устройства полученная емкость вышла меньше, но все равно в пределах заявленных 3400мАч.

Также я нашел результаты тестирования данного аккумулятора и решил попробовать сделать похожий тест.

Сначала проверил емкость при токе нагрузки 3 Ампера.
3165 против 3145 заявленных, неплохо.

А также на максимальном, для этого аккумулятора, токе в 5 Ампер.
2951 против 2838 от заявленного, вообще отлично.

Также измерил температурный режим в обоих тестах.
На фото температура под током 3 и 5 Ампер, на правом фото явно видно, что часть около плюсового контакта горячее, там находится электроника, а ток в 5 Ампер это максимум для этого аккумулятора.

LGDBHG21865

Попали ко мне эти аккумуляторы несколько другим способом, но я посчитал нужным протестировать и их, так как аккумуляторы по своему интересны. В магазине Гербест они есть только в лоте из восьми штук — ссылка, по цене $45.06 за лот.
В народе их называют часто «шоколадки» за свой необычный цвет, досталось их мне три штучки, для теста более чем достаточно.

Внешнее отличие у них пожалуй только в цвете.

Что интересно, аккумуляторы имели разный вес, один тяжелее, а два других легче, причем одинаково между собой с точностью до 0.01 грамма.
Произведены в конце февраля 2016 года.

Заявленная емкость 3000мАч, максимальный ток разряда (длительный) 20 Ампер. Такие аккумуляторы вполне подойдут в средний шуруповерт.

Изначально отличие между аккумуляторами я заметил не в весе, а в емкости, тот что тяжелее имеет меньше емкость.

Также как и с предыдущими экземплярами, я сначала нашел информацию о режимах разряда.

Вообще изначально в даташите был указан тест с током разряда 600мА (0.2С), но я посчитал этот тест совсем несерьезным (да и очень длинным), тем более что при помощи Опуса я проводил тест под током 1 Ампер, что почти рядом с требуемым.
Потому тест здесь был таким же, как и для всех аккумуляторов выше, 1С или в данном случае 3 Ампера.
Что интересно, выше я писал о разнице в емкости аккумуляторов и разном весе.
В этом тесте более тяжелый аккумулятора показал емкость на 20мАч больше. Ошибка измерения или аккумулятор «раскачался»?

Тест при токе нагрузки 15 Ампер.

И тест при конечном напряжении в 3 Вольта.

В даташите указано, что аккумулятор может длительно отдавать до 20 Ампер, но мне показалось что уже при 15 нагрев довольно сильный, около 80 градусов.
Справа температура при разряде током 3 Ампера.

INR18650-25R old

Обзор и тест этих аккумуляторов есть выше, но здесь я решил показать как раньше магазин присылал батареи и как изменилась упаковка с того времени, а также посмотреть, отличаются ли параметры от измеренных тогда и сейчас.

Аккумуляторов я заказываю довольно много, потому статистику по мере возможности пытаюсь собирать.

Помню что из-за плохой упаковки мой заказ изрядно пострадал.

Что впрочем не сказалось на хорошем качестве этих аккумуляторов.
Разряд током 500мА

Разряд током 14 Ампер.

Samsung ICR18650 — 32A

Единственные (если не считать MecArmy 3400) защищенные аккумуляторы в тесте.
В тот раз аккумуляторы были еще присланы в обычных пакетиках с защелкой, но пострадали меньше.

Сами «банки» фирменные, защита ставится сторонней фирмой.

По описанию аккумуляторы рассчитаны на 4.35 Вольта, но как показала практика, плата защиты отключает аккумулятор раньше, так как изначально сделана под 4.2 Вольта, но отключение происходит при 4.35, немного не доходя до окончания заряда.

Масса аккумуляторов соответствует заявленной

С емкостью также проблем обнаружено не было.

Если тест происходит при помощи зарядного устройства с «широким диапазоном» работы, то возможна ситуация, когда при завершении разряда и начале заряда аккумулятор (а точнее защита), может выйти из строя, что произошло с этим экземпляром.

Ну и несколько тестов, с большим и малым током.

Вот так выглядит процесс отключения защиты аккумулятора и выброс напряжения, который может выжечь защиту.

Ну и тест под током 5 Ампер.

SANYO UR18650ZY

Третья заказанная мною партия аккумуляторов, эти уже пришли в картонных упаковках, так что аккумуляторы были целыми и невредимыми, прогресс налицо.

Как и у всех фирменных аккумуляторов проблем с емкостью здесь нет, все как в аптеке.

Правда аккумуляторы не являются высокотоковыми, максимальный ток заявлен как 1С.

При разряде максимальным током температура может достигать 57 градусов.

Дополнительные материалы, процесс подготовки и ссылки

Для начала пожалуй даташиты, на основании которых проводились все тесты — <a href=«https://yadi.sk/d/axTaEzs3tu4Ne»>скачать</a>.
Возможно будет полезно для ознакомления.

Кроме того хочу ответить на один из вопросов, который мне часто задают в комментариях, сколько времени ушло на обзор.
Ради интереса примерно посчитал чистое время тестов, вышло около 11 часов на каждый аккумулятор или почти 200 часов.
Расчет простой, каждый аккумулятор проходил 5 тестов, Опус проверял 6 часов, но аккумуляторов 4 потому 1.5 часа на один экземпляр, потом пара тестов заряд/разряд/заряд, еще 8 часов, и после всего два теста на разряд в разных режимах, еще полтора часа. Промежуточный заряд не считал.
Ну и плюс время на фотографирование, редактирование фото, поиск данных + написание текста, еще часов 20, итого почти 10 дней или в пересчете на рабочий день в 8 часов, выйдет месяц. И это не считая того, что некоторые тесты пришлось переделывать.
В обзоре около 185 изображений, которые скомпонованы из 340.
В процессе сильно сэкономило время то, что первая часть тестов проводилась примерно так —

Да, у меня было четыре одинаковых зарядных устройства Opus 3100 и это сильно облегчило задачу.
На фото видны промежуточные результаты тестов, а также замер суммарной потребляемой мощности, которая колебалась от 80 Ватт до 120.
Понятно что эта информация имеет лишь косвенное отношение к обзору, но просто для общего ознакомления я все таки решил ее добавить.

Также в процессе я протестировал несколько аккумуляторов, обзоры на которые я делал раньше, это TrustFire 18650 и 26650, а также пара аккумуляторов из старой батареи ноутбука.

Так как расписать отдельно плюсы и минусы каждого аккумулятора не получится, то я сделал немного проще, свел все основные данные в табличку.
Может показаться, что все аккумуляторы имеют емкость чуть ниже заявленной. Дело в том, что в табличке указана емкость при разряде током 1С, а производитель заявляет емкость при разряде током 0.2С. Можно дополнить табличку данными полученными при разряде Опусом, там емкость будет выше, но я посчитал, что разряд током 1С встречается чаще.
У аккумулятора SANYO UR16650ZTA в графе — «емкость при разряде до 3 Вольт» указана емкость при заряде до 4.2 Вольта. Дело в том, что этот аккумулятор и так имеет минимальное напряжение в 3 Вольта, но из-за высокого максимального напряжения я привел его к некоему «стандарту» 3-4. 2.
Кроме всего прочего следует учитывать, что есть погрешность от сопротивления контактов (именно потому я не измерял внутреннее сопротивление), которое снижает показатель емкости и реальная емкость немного выше, особенно с ростом разрядного тока.

Таблица исправлена, добавлена цена за Ач и «КПД», условное соотношение отданной и полученной энергии.
Добавлена информация о максимальном длительном (кратковременном) токе. Для INR18650-25R допустим кратковременный (<1сек) до 100 Ампер.

На этом наверное все.

Литиевые аккумуляторы 18650 – особенности эксплуатации, напряжение и методы зарядки

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Содержание

1 Устройство li-ion аккумулятора 18650
2 Контроллер заряда li-ion аккумулятора 18650
3 Маркировка литиевых аккумуляторов18650
4 Как проверить литиевый аккумулятор 18650
5 Зарядное устройство для литиевых аккумуляторов 18650
6 Каким током заряжать li-ion аккумулятор 18650
7 Восстановление li-ion аккумулятора 18650
8 Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Устройство li-ion аккумулятора 18650

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB. Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
Минимальная рабочая температура -20 ⁰ С. Зарядка при минусовой температуре не возможна.
Максимальная температура +60 ⁰ С_.При более высокой температуре можно ожидать взрыва или загорания.
Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

ICR – катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
INR – катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
NCR – специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы – I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

Источник энергии быстро разряжается.
Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2. 8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Видео

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

Литиевые аккумуляторы 18650

В чем разница между 18650, 21700, 30700, 4680 и другими литий-ионными аккумуляторами

Существует множество размеров цилиндрических литий-ионных (Li-ion) аккумуляторов, и количество размеров продолжает расти. Некоторые оптимизированы для использования в простых устройствах, таких как игрушки и фонарики; другие в основном используются для питания портативной электроники и электромобилей. Этот FAQ начинается с обзора широкого ассортимента цилиндрических литий-ионных аккумуляторов, включая защищенные и незащищенные элементы для различных приложений. Затем в нем проводится более глубокое сравнение двух наиболее распространенных на сегодняшний день форматов, 18650 и 21700. Он завершает взгляд в будущее, включая более крупные форматы и усовершенствования методов построения ячеек и блоков, что приведет к разработке высокопроизводительных систем хранения энергии.

Элементы защиты аккумулятора

Различные цилиндрические литий-ионные аккумуляторы предлагаются в защищенной и незащищенной упаковке. Большинство электронного оборудования, электромобилей и других коммерческих приложений предпочитают незащищенные батареи из-за их более высокой емкости и более низких цен; в этих приложениях защита аккумулятора встроена в систему, а не в аккумулятор.

Потребительские батареи предлагаются как в защищенном, так и в незащищенном исполнении. Защищенные батареи безопаснее использовать в простых устройствах, таких как фонарики и игрушки (Рисунок 1) . Общие элементы защиты аккумуляторов защищают от чрезмерных токов и перегрева, высокого внутреннего давления и условий перенапряжения и включают:

Термистор с положительным температурным коэффициентом (PTC) для защиты от перегрева и косвенного перегрузки по току. PTC автоматически сбрасываются при устранении неисправности.
Устройство прерывания тока (CID) встроено в большинство 18650 и других больших форматов. Это клапан давления, расположенный рядом с PTC для отключения ячейки, если внутреннее давление становится слишком высоким.
Оплавление язычка/вывода (плавкая вставка) может быть включено для разрыва цепи в условиях перенапряжения.
Печатная плата (PCB) обеспечивает защиту от переразряда, перезаряда и перегрузки по току. Некоторые печатные платы защиты являются сбрасываемыми и сбрасываются автоматически или при помещении элемента в зарядное устройство.

Рисунок 1: Конструкция защищенной батареи с некоторыми основными устройствами защиты. (Изображение: lygte-info)

Стандартные размеры цилиндрических литий-ионных аккумуляторов включают:

14500 – меньше, но по размеру похожа на основную батарею AA. Емкость обычно не превышает 1000 мАч.
16340 – по размеру близок к основной батарее CR123A, но перезаряжаемый 16340 обычно немного длиннее. 16340 имеет номинальное напряжение 3,6/3,7 В, а CR123A имеет номинальное напряжение 3,0 В. Типичная емкость ячеек 16340 составляет от 700 до 800 мАч.
18650 – длиннее и шире в диаметре по сравнению с батарейкой АА. Хотя 18650 имеет диаметр 18 мм и длину 65 мм, между производителями могут быть незначительные различия в размерах. Аккумуляторы 18650 обычно имеют напряжение 3,6/3,7 В и емкость от 2300 до 3600 мАч.
21700 – были разработаны для замены аккумуляторов 18650 большей емкости и большей емкости. Как и 18650, 21700 имеет номинальное напряжение 3,6/3,7 В. 21700 был разработан для замены 18650 в аккумуляторных батареях электромобилей. Емкость этих аккумуляторов колеблется примерно от 4000 до 5000 мАч.
26650 — изначально были разработаны для высокоскоростных приложений, таких как фонарики. Они доступны от более ограниченного числа производителей, чем меньшие форматы, и могут иметь емкость до 10 000 мАч.

Сравнение конструкций цилиндрических ячеек

Цилиндрические ячейки производятся с использованием намотанных электродов. Преимущество этого заключается в более быстром производстве по сравнению с различными форматами в стопках и пакетах. Такие ячейки, как 18650 и 21700, представляют собой намотанные рулоны желейного формата, имеющие форму спирали Архимеда. Периодическое расстояние между витками желейного вала составляет d _ascs и является ключевым параметром, определяющим производительность ячеек. В этих ячейках d _ascs , представляет собой сумму толщин катода и анода (оба с двусторонним покрытием) и удвоенной толщины сепаратора (рис. 2) . Сопротивление ячейки и характеристики нагрева напрямую связаны с d _ascs . Более высокие значения d _ascs приводят к более высоким максимальным температурам при полной разрядке.

Рис. 2: Архимедова спираль (а) и пример периодического витка (dascs) в желейной структуре цилиндрических ячеек (б). (Изображение: Журнал источников энергии)

В результате большего количества активных материалов аккумуляторы 20700 имеют увеличенную емкость более чем на 0,9 Ач, а аккумуляторы 21700 имеют увеличенную емкость примерно на 1,35 Ач по сравнению с аккумуляторами 18650. Увеличение размера ячейки приводит к лучшему соотношению материалов, накапливающих энергию, по сравнению с материалами, не хранящими энергию. Ожидается, что использование еще более крупных форматов, таких как форматы 22700, 25700 и 30700, приведет к увеличению емкости на одну высокоэнергетическую ячейку на 1,8 Ач, 3,1 Ач и 5,8 Ач соответственно по сравнению с 18650 9. 0005 (Рисунок 3) .

Рис. 3. Дополнительные обмотки в форматах от 20700 до 30700 обеспечивают более высокую мощность и плотность энергии, чем 18650. (Изображение: Journal of Power Sources)

Некоторые сходства и различия между 18650 и 21700 включают: и кривые напряжения разряда совпадают примерно до 0,5С для обоих форматов. Более сильный нагрев и более низкое сопротивление ячеек 21700, чем у 18650, приводит к более высокой поляризации у 18650 и отклонениям между кривыми напряжения для двух форматов при более высоких скоростях C.

21700 имеет примерно на 50% большую емкость и плотность энергии, чем 18650, для скоростей разряда примерно до 3,75°C.

Увеличение удельной энергии и плотности энергии для 21700 ниже и составляет от 2% до 6%, в зависимости от внутренней конструкции ячейки .

Затухание емкости в зависимости от количества циклов одинаково и линейно для обоих форматов при скорости 1°C и температуре окружающей среды 25°C.

Соображения относительно уровня упаковки

По мере того, как разработчики переходят от 21700 ячеек к более крупным 25700 или даже 30700 ячейкам, ожидается, что затраты на упаковку сократятся из-за необходимости меньшего количества ячеек для хранения заданного количества энергии. Например, увеличение количества ячеек с 18 650 до 21 700 означает, что для получения того же общего запаса энергии (рис. 4) потребуется на одну треть меньше ячеек.

Рис. 4. На один блок требуется на 33 % меньше элементов на Втч при использовании элементов 21 700 по сравнению с комплектом из 18 650 элементов. (Изображение: журнал Электрохимического общества)

Меньшее количество элементов означает, что система управления батареями (BMS) для пакета, состоящего из 21700 элементов, должна будет контролировать на треть меньше элементов, что снижает сложность и стоимость. Процент пространства в пустотах между ячейками будет примерно одинаковым для пачки 18650 и пачки 21700 ячеек. В результате количество охлаждающей жидкости в пустотах будет одинаковым, и общий объем упаковки на Втч также будет аналогичным. Конечно, аккумулятор с использованием элементов 21700 будет как минимум на 5 мм выше по сравнению с эквивалентным накопителем энергии с использованием элементов 18650, поэтому простая модернизация обычно невозможна.

От 21700 до 4680

Согласно Tesla, все еще находящаяся в разработке ячейка 4680 обещает дальнейшее увеличение производительности, в том числе в 5 раз больше ватт-часов и в 6 раз больше ватт, чтобы обеспечить на 16% больший запас хода, чем ячейки 21700. 4680 — это не просто ячейка большего размера; он включает новую конструкцию электрода «без стола».

По мере того, как цилиндрические ячейки становятся все больше и больше в диаметре, рассеивание тепла в ядре ухудшается. Новая конструкция «без стола» передает тепло в осевом направлении через алюминиевые и медные токосъемники на дно элемента, обеспечивая эффективное охлаждение нижней стороны аккумуляторной батареи и более равномерный температурный профиль внутри отдельных элементов (Рисунок 5) . Ожидается, что улучшенное управление температурным режимом будет поддерживать более быструю зарядку и разрядку.

Рис. 5: Термоперенос 4680 обеспечивает более равномерный температурный профиль внутри отдельных ячеек. (Изображение: Enpower)

21700 для электроинструментов

Как и предлагаемые элементы 4680, блоки из 21700 элементов, предназначенные для электроинструментов, имеют улучшенную упаковку для повышения производительности. Например, стандартная батарея на 18 В, использующая элементы 18650, может выдавать до 800 Вт выходной мощности. Более новые блоки на основе элементов 21700 могут производить до 1440 Вт, что на 80% больше. Как отмечалось выше, 21700 по своей природе имеет примерно на 50% большую емкость и плотность энергии, чем 18650, для скорости разряда примерно до 3,75 ° C, так откуда берется дополнительная производительность?

Это упаковка. В блоках 21700 используются сварные соединители элементов, медные торцевые пластины и шины питания для снижения сопротивления в корпусе. Кроме того, улучшенное управление температурным режимом отводит от ячеек примерно на 20 % больше тепла. В результате время работы увеличилось на 100 % по сравнению с аккумуляторами 18650, а мощность увеличилась на 80 %.

Сочетание элементов 21700 и усовершенствованной технологии упаковки позволяет создавать аккумуляторные блоки с превосходными характеристиками, которые позволяют использовать новые приложения помимо портативных электроинструментов. Электроэнергетическое оборудование для ландшафтного дизайна и ухода за газонами, строительное оборудование с батарейным питанием и портативные инверторы большой емкости с батарейным питанием выходят на рынок с использованием этих аккумуляторных блоков премиум-класса. А более высокая добавленная стоимость пакетов премиум-класса поддерживает добавление дополнительных функций, таких как смарт-пакеты со встроенными микропроцессорами и связью Bluetooth, которые можно использовать для обеспечения контроля паролем пакетов, повышения безопасности, пользователи могут устанавливать уведомления и удаленно проверить состояние батареи.

Резюме

Существует обширный и растущий выбор цилиндрических литий-ионных элементов, которые разработчики могут использовать для конкретных приложений. Каждый из множества вариантов обеспечивает компромисс в производительности, а некоторые доступны в защищенных и незащищенных моделях, что дает разработчикам еще более широкий выбор. Ожидается, что в будущем более крупные форматы ячеек заменят сегодняшние 18650 и 21700, чтобы обеспечить более высокую производительность. Усовершенствования в конструкции элементов и аккумуляторных батарей способствуют разработке систем хранения энергии премиум-класса.

Ссылки

Литий-ионные элементы 18650 и 21700 — прямое сравнение электрохимических, тепловых и геометрических свойств, Journal of Power Sources
Плотность энергии цилиндрических литий-ионных элементов: сравнение коммерческих 18650 и 21700 Cells, Journal of the Electrochemical Society
Ограничения безопасности, связанные с коммерческими литий-ионными элементами 18650, NASA
День батареи Tesla, Enpower
В чем разница между «защищенными» и «незащищенными» батареями 18650?, Fenix

18650 Эквивалент, типы, размеры, использование и ответы на часто задаваемые вопросы

18650 — это вторичная литий-ионная батарея , которая имеет номинальное напряжение 3,7 В, емкость 2600 мАч, диаметр 18 мм и высоту 65 мм. Это предлагает до 1000 циклов зарядки и напоминает по форме стандартную батарею AA, но обладает превосходными характеристиками и производительностью по сравнению с батареями AA. Аккумулятор

18650 — это литий-ионный аккумулятор большой емкости, который часто используется в устройствах с высоким энергопотреблением, таких как фонарики, ноутбуки, DVD-плееры, iPod и т. д.

Сколько вольт у батарейки АА?

Пожалуйста, включите JavaScript

Сколько вольт у батарейки АА?

Это перезаряжаемые батареи, которые очень предпочтительны для сильноточных приложений. Эти батареи также доминируют над другими батареями с точки зрения времени автономной работы и плотности энергии. Кроме того, простота использования делает эти батареи очень популярными на рынке.

Содержание

Как идентифицировать терминалы 18650?
История и производительность батареи 18650
Батарейки типа АА такие же, как 18650?
Эквивалент батареи 18650
Типы батарей 18650
Для чего используется батарея 18650?
18650 Технические характеристики батареи
18560 Размеры
Как долго работает батарея 18650?
Каковы проблемы безопасности батареи 18650?
Часто задаваемые вопросы

Как идентифицировать терминалы 18650?

Обычно на самой батарее есть маркировка +Ve и -Ve. Если нет, то легко определить клеммы 18650. 9Отрицательная клемма 0005 представляет собой плоскую сторону, тогда как положительная клемма имеет круговой слой другого цвета вокруг нее и имеет меньшую площадь поверхности, чем клемма -ve.

18650 Клеммы

История и производительность батареи 18650

Батарея 18650 имеет высоту 65 мм и толщину или диаметр 18 мм, отсюда и название 18650. ионные аккумуляторы. Первая литий-ионная батарея была изобретена в 1970-х годов и сначала серийно производилась Sony. Согласно статистике, в 2011 году литий-ионные аккумуляторы лидировали с долей около 66% от общего объема продаж.

Эти аккумуляторы очень популярны благодаря своему легкому весу и выдающимся разрядным характеристикам. Он обеспечивает высокую глубину разряда даже до 100% и при этом сохраняет способность к полной перезарядке. Относительно небольшое внутреннее сопротивление является причиной такой стабильной работы. Кроме того, аккумуляторы 18650 не загрязняют окружающую среду. Таким образом, они безопасны в использовании.

Как и все другие литий-ионные аккумуляторы, аккумуляторы 18650 также рекомендуется использовать с платой защиты для защиты аккумулятора от повреждений, вызванных перезарядкой и разрядкой . Они также свободны от эффекта памяти, который постепенно снижает емкость батареи с годами.

Батарейки AA такие же, как 18650? 18650 Батарея VS AA

Нет. Обе эти батареи имеют одинаковую форму. Но они существенно отличаются по размеру, химическому составу и производительности. 9Батареи 0005 AA — это щелочные, неперезаряжаемые батареи с малым энергопотреблением, тогда как батареи 18650 — литий-ионные перезаряжаемые батареи с высоким энергопотреблением.

18650

Эквивалент батареи

Для батарей 18650 не так много точных эквивалентов. Аккумуляторы 18650, имеющие разный химический состав, могут использоваться взаимозаменяемо. Это LiFePO4, LiMn2O4, LiNiMnCoO2, LiNiCoAlO2, LiNiCoO2 и LiCoO2. Все эти аккумуляторы незначительно различаются по номинальному напряжению и емкости. Остальные характеристики относительно одинаковы.

21700, 26650, 16340 и 14500 — это некоторые батареи, которые можно заменить на 18650 в ваших повседневных проектах. Но есть несколько факторов, которые следует учитывать: схема защиты может потребовать некоторых изменений, размеры батареи, требования к нагрузке и необходимость замены только одного элемента 18650 или всех.

Примечание: Замена всего одного элемента может серьезно повлиять на работоспособность схемы, так как батареи с разной емкостью будут соединены вместе.

Типы аккумуляторов 18650

На рынке доступны различные типы аккумуляторов 18650. Классификация также происходит с разных точек зрения. Давайте посмотрим.

18650 Аккумуляторы с различными химическими комбинациями

LiFePO4, LiMn2O4, LiNiMnCoO2, LiNiCoAlO2, LiNiCoO2 и LiCoO2 — популярные варианты аккумуляторов 18560, основанные на химическом составе.

LiFePO4 — это литий-железо-фосфатная батарея, также известная как IFR, LFP или Li-фосфат.
LiMn2O4 — это литий-оксидно-марганцевая батарея, также известная как IMR, LMO или литий-марганцевая. Они в основном используются для сильноточных целей стока.
LiNiMnCoO2 — это литий-марганцево-никелевая батарея, также известная как INR или NMC. Они предпочтительнее в приложениях с высоким потреблением тока.
LiNiCoAlO2 представляет собой литий-никель-кобальт-алюминий-оксидную батарею, также известную как NCA или литий-алюминий.
LiNiCoO2 представляет собой литий-никель-кобальт-оксидную батарею, также известную как NCO.
LiCoO2 , который представляет собой оксид лития-кобальта, также известный как ICR LCO Li-кобальт.

Защищенные и незащищенные батареи 18650

В зависимости от использования цепей защиты существует два типа батарей 18650; защищенные и незащищенные. Такое положение существует, поскольку перезарядка литий-ионных аккумуляторов может привести к возгоранию и повреждению подключенных устройств. Давайте перейдем к деталям.

1. Защищенные батареи 18650: В эти батареи встроена электронная схема, которая предотвращает перезарядку или чрезмерную разрядку элемента. Обычно они имеют «кнопку сверху», чтобы отличать их от обычных батарей.

Таким образом, эти батареи менее подвержены перегреву или взрыву и более безопасны.

Некоторые защищенные элементы 18650:

Orbtronic 18650 является одним из таких аккумуляторов, который представляет собой защищенный элемент с высоким потреблением энергии и большой емкостью. Он предлагает емкость 3500 мАч и дороже любых незащищенных ячеек 18650.

LG18650b представляет собой защищенный элемент емкостью 3400 мАч и дешевле, чем Orbtronic 18650.

2. Незащищенные аккумуляторы 18650 : это обычные литий-ионные аккумуляторы, которые не имеют дополнительного механизма для контроля и предотвращения перегрева. Обычно они имеют плоскую вершину. Поскольку в этих аккумуляторах не обеспечивается полноценная безопасность, их обычно не рекомендуют использовать.

Но при необходимости мы можем использовать эти аккумуляторы только с внешним контролируемым сценарием зарядки. Из-за отсутствия схемы контроля, они дешевле защищенных аккумуляторов 18650.

Для чего используется аккумулятор 18650? Аккумуляторы

1850 популярны для приложений, требующих непрерывного потребления большого тока. Таким образом, они могут удовлетворить высокие требования к мощности таких устройств, которые могут удовлетворить только несколько аккумуляторных технологий.

Поскольку они обеспечивают высокую надежность, длительное время работы и большие циклы зарядки, спрос на них снова увеличился. Популярные приложения включают

Фонарики
Ноутбуки
Электромобили
Цифровые камеры
Опросные телефоны
Маленькие дроны
ТАБЛЕТА ПК GPS
IPOD
DVD
MP 40016. телефоны
Офисная автоматика
Ноутбуки
КПК
Устройства для вейпинга

18650 Характеристики аккумуляторов

18650 Особенности и характеристики

В таблице перечислены важные характеристики батареи 18650.

Feature	Value
Shape	Cylindrical
Chemistry	Lithium-ion
Nominal Voltage	3.7V
Diameter	18 mm
Толщина	65 мм
Емкость	2300–3600 мАч
Weight	45 g
Storage Temperature	-20 ~ +50°C
Charge Cycles	300 – 500
Charge Time	~ 4 Hours

18650 Таблица технических характеристик

Батарея типа «таблетка» 18650 имеет номинальное напряжение 3,7 В, емкость до 3600 мА·ч. Выдерживает до 1000 циклов зарядки.

18560 Размеры

Аккумулятор 18650 имеет диаметр 18 мм и высоту 65 мм.

18650 высота и диаметр

Подробные размеры 18650 приведены на изображении ниже:

18650 Размеры

Как долго работает батарея 18650? Аккумулятор

18650 обычно является аккумулятором с длительным сроком службы. Это также одна из его ярких особенностей. Помимо обычных аккумуляторов, они работают с высокой емкостью даже после 300 циклов зарядки. Большинство аккумуляторов 1850 поддерживают в среднем 300-500 циклов зарядки. Но при грамотном обращении имеет возможность перезарядки до 1000 циклов!

Каковы опасения по поводу безопасности батареи 18650?

Хотя батареи 18650 очень эффективны и долговечны, риск перегрева представляет для них серьезную проблему безопасности. Таким образом, следует соблюдать надлежащую осторожность при обращении с этими батареями, а также при их утилизации.

Основной причиной перегрева является перезарядка и чрезмерная разрядка. Это вызывает накопление избыточного газа внутри элемента, что приводит к пожару и взрыву. Здесь схема защиты становится актуальной.

В нескольких электронных зонах предусмотрены пункты приема поврежденных и разряженных аккумуляторов. Они отправят эти батареи в центры переработки, где батареи будут переработаны или утилизированы безвредно. Это подходящий и безопасный для окружающей среды метод извлечения ненужных литий-ионных аккумуляторов.

Часто задаваемые вопросы

Какова максимальная емкость аккумулятора 18650?

Максимальная емкость, показанная аккумулятором 18650, составляет 3500 мАч. Аккумулятор Molicel M35A 18650 обеспечивает невероятную стабильность.

Что произойдет, если перезарядить аккумулятор 18650?

Перезарядка в основном нагревает батарею. Это вызывает накопление газа в ячейках, что, в свою очередь, увеличивает давление и, в конечном итоге, приводит к тепловому разгону. Внешний пожар и взрывы являются последствиями, которые могут повредить подключенные устройства и даже нанести вред жизни человека.

Схема защиты часто контролирует напряжение, ток и температуру батареи и прекращает зарядку/разрядку при обнаружении любой подозрительной ситуации.

Аккумуляторы 18650 и 14500: Полное руководство по сравнению

Аккумуляторы 18650 и 14500

На рынке портативных электрических устройств наиболее распространены аккумуляторы 18650 и 14500, а также хорошо известны их соответствующие области применения.

Неправильный аккумулятор может привести к необратимому повреждению устройства. Поэтому выбор правильной батареи для вашего устройства очень важен для правильного обслуживания и длительного цикла работы вашего устройства. после этого на рынке появилось много типов аккумуляторов и совместимых устройств.

В этой статье будет проведено всестороннее сравнение аккумуляторов 14500 и 18650. а в чем разница между ними? И их соответствующие преимущества и области применения и т. д.

Что такое аккумулятор 18650? Аккумулятор

18650 — это перезаряжаемый ионно-литиевый аккумулятор. И размер 18 мм, а высота 65 мм, стандартный промышленный размер. Между тем, емкость обычно составляет от 1200 мАч до 3600 мАч.

Аккумулятор 18650 может выполнять полную зарядку и полную разрядку. Однако этот процесс не оказывает никакого влияния на их работу.

Аккумулятор 18650

Что такое аккумулятор 14500? Батарея

14500 представляет собой перезаряжаемую литиевую батарею. Как видно, размер литиевого элемента 14500 идентичен по форме и размеру стандартной батарее типа АА.

Однако следует подчеркнуть одну вещь: все стандартные щелочные батареи типа АА имеют напряжение 1,5 вольта. но батарея 14500 3,7 вольта. Вот это большая разница!

14500 Аккумулятор

Сравнение аккумуляторов 18650 и 14500

Ниже мы сравниваем разницу между ними по разным параметрам, не только по электрохимическим свойствам, но и по областям применения и т. д. материалов, но некоторые из аккумуляторов 18650 изготовлены из материала LiFePO4.

Напряжение

Поскольку оба они сделаны из тройных материалов NiCoMn, они имеют одинаковое напряжение. Аккумуляторы 18650 могут потреблять максимум 4,2 В, так же как и аккумулятор 14500. И их зарядный ток может быть 1C (что такое рейтинг батареи C).

Емкость

Типичная литий-ионная батарея 18650 имеет большую емкость, ее емкость может составлять от 1200 мАч до 3500 мАч, в то время как емкость батареи 14500 обычно составляет от 500 до 800 мАч.

Размер

Как видно, размер литиевой батареи 18650 больше, чем у литиевой батареи 14500. Типичный размер литиевой батареи 18650 составляет около 18 мм на 65 мм, но типичный размер литиевой батареи 14500 составляет около 16 мм на 50 мм в размере

18650 против 14500 Размер батареи

Скорость разрядки

Вообще говоря, высокоскоростная батарея 18650 может достигать максимальной скорости разрядки 10C, но все батареи 14500 могут поддерживать скорость разрядки только 05-1C на рынке.

Срок службы батареи

Аккумуляторы 18650 — это зрелые батареи, которые позволяют увеличить срок службы батареи и батареи в своей ячейке. Они технически лучше 14500 с точки зрения отдаваемой мощности и более надежны. Типичный срок службы батарей 18650 может достигать 800-1000 раз, а батареи 14500 – 500-800 раз.

Что проверить перед покупкой аккумулятора 14500 или 18650?

При выборе между литий-ионным аккумулятором 14500 и литий-ионным аккумулятором 18650 необходимо учитывать множество факторов.

Размер

Различные электронные продукты обычно имеют разные размеры батарейного отсека. После подробного сравнения размеров батареи 18650 и батареи 14500 вы можете определить, какая из двух батарей подходит для портативного электронного устройства, которое вам требуется, чтобы они подходили для их уникального использования. Аккумуляторы большего размера не могут поместиться в батарейный отсек меньшего размера.

Выходная мощность

Все устройства имеют номинальную мощность. Низкое энергопотребление приводит к сбоям и низкой производительности. Если мощность превышает предел, продукт может быть поврежден, а батарея перегреется, что приведет к повреждению и риску возгорания. Вообще говоря, мощность 14500 намного меньше, чем у 18650, поэтому подбирать аккумулятор нужно по мощности устройства.

Ток подзарядки

Ток, необходимый для зарядки обоих аккумуляторов, почти одинаков (0,2C-0,5C). Важно заряжать эти батареи указанным зарядным током, чтобы избежать необратимого повреждения этих батарей.

Время зарядки

Обе батареи также имеют более короткое время зарядки по сравнению с другими типами батарей. Для быстрой зарядки им требуется в среднем 1-2 часа для полной зарядки.

Как работают аккумуляторы 18650 и 14500?

Структура литиевых элементов

Как показано на рисунке ниже, структура элементов состоит из катода, анода, электролита и сепаратора.

Структура литиевых элементов

Принцип работы литиевых элементов

Литий-ионный аккумулятор

использует анод (отрицательный электрод), катод (положительный электрод) и электролит в качестве проводника.

Анод разряжающейся батареи отрицательный, а катод положительный.

Сепаратор создает барьер между катодом и анодом, предотвращая соприкосновение электродов и позволяя электрическому заряду свободно течь между ними.

Катод – оксид металла, анод – пористый углерод. Во время разряда ионы перетекают от анода к катоду через электролит и сепаратор. Заряд меняет направление, и ионы текут от катода к аноду.

На рисунке ниже показан процесс.

Принцип работы литиевых элементов

Область применения аккумуляторов 18650

Литий-ионные аккумуляторы 18650 широко рекомендуются для портативных электронных устройств и электромобилей, таких как электроинструменты и фонарики, электрические мотоциклы, электромобили.

Область применения аккумуляторов 14500

Литий-ионные аккумуляторы 14500 широко рекомендуются для портативных электронных устройств, таких как беспроводные устройства питания, электроинструменты и фонарики.

Что лучше? аккумулятор 18650? Или аккумулятор 14500?

Литиевая батарея 14500 — это перезаряжаемая батарея со своими отличительными характеристиками. Тем не менее, по сравнению с батареями 18650, обычная литий-ионная батарея 14500 на самом деле не превосходит, когда речь идет о выходной плотности энергии. Выходная мощность батареи 14500 ниже, чем у 18650. Как уже говорилось ранее, все зависит от пользователя и от того, что является фактическим приложением пользователя.

Например,

Если это конкретное место для батареи, например, некоторые конструкции фонарика, размер места для батареи неизменен. Очевидно, что мы не можем использовать 18650, а только 14500 аккумуляторов.

Для скутеров или маломощных транспортных средств, требующих более высокой мощности и скорости разряда аккумулятора. Очевидно, что мы не можем использовать аккумулятор 16650, но аккумулятор 18650 может питать электронику в течение более длительного времени и эффективно.

Основываясь на этих двух примерах, мы можем сказать, что ни один из двух типов не лучше другого, и оба, вероятно, являются лучшим выбором для данной ситуации. Самое главное правильно определить требования, чтобы мы могли сделать правильный выбор.

Могу ли я зарядить аккумулятор 14500 с помощью зарядного устройства AA?

Даже литий-ионный аккумулятор 14500 имеет тот же размер, что и аккумулятор AA, но с другим напряжением, мощностью и характеристиками. Все одноразовые щелочные батарейки типа АА имеют выходное напряжение 1,5 вольта. С другой стороны, литий-ионная батарея 14500 имеет выходное напряжение 3,7 вольта, что более чем вдвое превышает напряжение батареи типа АА. Таким образом, зарядное устройство AA не будет заряжаться должным образом. Для обслуживания зарядного устройства и аккумулятора используйте только зарядное устройство для литий-ионных аккумуляторов с аккумулятором 14500.

Где я могу найти аккумулятор 18650 или 14500?

ELB удалось разработать аккумулятор 18650 по сравнению с аккумулятором 14500, мы уже получили сертификаты CE, MSDS, UN38.3, UL и т. д. для наших литиевых аккумуляторов. Вы можете посетить центр продуктов ELB, чтобы найти аккумулятор 18650 и аккумулятор 14500. Также вы можете посетить сертификационный центр ELB, чтобы получить сертификацию продукта.

Производство цилиндрических аккумуляторов ELB

В заключение

Литий-ионный аккумулятор 14500 и литий-ионный аккумулятор 18650 — это две разные, но похожие литий-ионные батареи, каждая из которых имеет свои уникальные области применения. Но основное их отличие заключается в величине выходной мощности, размерах и мощности.

Оба в настоящее время широко используются в различных электронных продуктах. При выборе аккумулятора самое главное — убедиться, какой аккумулятор подходит для данного устройства.

Кроме того, для долговечности и максимального срока службы необходимо приобретать батареи из надежного источника.

Статья по теме

1. Статья по теме 《Батарея 21700 и 18650, всестороннее сравнение》

2. Статья по теме 《Батарея 26650 и 18650, в чем разница?》

3. Статья по теме 5 《Батарея Vs186AA Полное руководство по сравнению》

4. Статья по теме «Как работают литий-ионные батареи?»

18650 литиевая батарея

18650 Распиновка литиевого элемента

18650 Характеристики и технические характеристики ячейки

Номинальное напряжение: 3,6 В
Номинальная емкость: 2850 мАч
Минимальное напряжение разряда: 3 В
Максимальный ток разряда: 1C
Напряжение зарядки: 4,2 В (максимум)
Зарядный ток: 0,5C
Время зарядки: 3 часа (прибл.)
Способ зарядки: CC и CV
Вес ячейки: 48 г (прибл.)
Размер ячейки: 18,4 мм (диаметр) и 65 мм (высота)

Где использовать литий-ионный аккумулятор 18650

Аккумулятор 1 8650 представляет собой литий-ионный аккумулятор , который нашел свое применение во многих областях, таких как портативная электроника, например фонари, электромобили. /Автомобили типа Tesla и многое другое. Основной причиной успеха этой батареи являются ее свойства по сравнению с конкурентами. Эти свойства включают допустимую нагрузку по току, напряжение, срок службы, срок хранения, безопасность, рабочую температуру и многое другое. Ниже в таблице представлено сравнение популярных аккумуляторов по основным параметрам.

Свинцово-кислотные, никель-кадмиевые, никель-металлогидридные, щелочные, литий-ионные, литий-полимерные батареи

Параметр	Свинцово-кислотный	Ni-Cd	Ni-MH	Щелочные	Литий-ионный	Литий-полимерный
Напряжение ячейки	2В	1,2 В	1,2 В	1,5 В	3,6 В	3,7 В
Стоимость	Низкий	Умеренный	Высокий	Очень низкий уровень	Очень высокий	Очень высокий
Внутреннее сопротивление (IR)	Низкий	Очень низкий уровень	Умеренный	Варьируется	Высокий	Низкий
Саморазряд (%/месяц)	от 2% до 4%	от 15% до 30%	от 18% до 20%	0,3%	от 6% до 10%	5%
Цикл зарядки	500 до 2000	от 500 до 1000	от 500 до 800	Низкий	от 1000 до 1200	>1000
Устойчивость к перезарядке	Высокий	Средний	Низкий	Средний	Очень низкий уровень	Очень низкий уровень
Плотность энергии (Втч/кг)	от 30 до 45	от 45 до 50	от 55 до 65	80	от 90 до 110	от 130 до 200
Эффект памяти	№	Да	Да	Да	№	№
Техническое обслуживание	Очень высокий	Высокий	Низкий	Низкий	Низкий	Низкий
Безопасность	Высокая безопасность	Сейф	Сейф	Сейф	Небезопасный	Небезопасный

Что такое рейтинг C и мАч батареи?

При работе с батареями два наиболее распространенных термина, с которыми вы столкнетесь, — это рейтинг мА·ч и рейтинг C. Ячейка 18650 с номиналом 2850 мАч означает, что когда мы потребляем 2,850 А от батареи, она будет работать в течение 1 часа, и аналогичным образом, если мы потребляем только 0,285 А от батареи, она будет работать в течение 10 часов, поэтому мы можем использовать рейтинг Ah. чтобы рассчитать, как долго ваша батарея будет работать для вашего приложения на основе потребляемого тока.

Рейтинг C для батареи 18650 обычно составляет 1C, это означает, что мы можем потреблять максимум 2,85 А от батареи. Это связано с тем, что (номинал Ач * номинал C) дает нам максимальный ток, который можно высосать из аккумулятора. Например, если бы рейтинг C для нашей батареи был 0,5C, то мы должны потреблять максимум 1,42A (2,8/2) от батареи.

Как использовать элемент 18650

Элемент 18650 относится к ионно-литиевым химическим веществам, поэтому при его использовании необходимо соблюдать особую осторожность. Это касается как зарядки, так и разрядки аккумуляторов. Пока разрядка батареи , следует позаботиться о том, чтобы мы никогда не потребляли больше тока, чем рейтинг C, а также батарея никогда не должна разряжаться ниже 3,0 В. Обычно используется схема для контроля тока разряда и значения пониженного напряжения, чтобы отключить батарею от нагрузки, если что-то пойдет не так. Также следует позаботиться о том, чтобы аккумулятор никогда не подвергался короткому замыканию или обратной полярности. Если вы используете одну ячейку 18650, настоятельно рекомендуется использовать модуль защиты аккумулятора, такой как TP4056, для безопасной зарядки и разрядки этих модулей.

Как заряжать элемент 18650

Напряжение зарядки элемента 18650 составляет 4,2 В, рекомендуемый ток зарядки составляет 1 А (0,5 °С). Опять же, такой модуль, как TP4056, будет очень удобен для зарядки этого модуля, а также обеспечит защиту при разрядке.

Обычно для достижения более высокого уровня напряжения более одной ячейки 18650 должны быть соединены последовательно или параллельно, в этом случае следует позаботиться о том, чтобы все ячейки поддерживали одинаковые уровни напряжения, этот процесс называется балансировкой ячейки и обычно осуществляется с использованием BMS (системы управления батареями), которая берет на себя ответственность за равномерную зарядку и разрядку батарей.

Приложения

Портативная электроника
Электромобили
Устройства на солнечной энергии
Силовые стены
Блоки питания
Аккумуляторы для ноутбуков

2D-модель

Метки

Литиевая батарея

Литий-ионная батарея

Силовая электроника

Связанный пост

: 4680 против 18650 – Производитель и поставщик литий-ионных аккумуляторов в Китае-DNK Power

Перейти к содержимому литиевая батарея: 4680 против 18650

Различная производительность между батареями 4680 и 18650

Размер

Что касается размера, батарея 4680 и 18650, батарея 4680 имеет размер (46 мм x 80 мм) x 5 (615 мм) измерение.

разница в размере. Аккумуляторы 21700 немного больше, чем аккумуляторы 18650.

V=π*r²* h

ЗА 18650 V=16532,1 куб.мм

ЗА 21700 V=24232,95 куб.мм

ЗА 46800 V=132884,8 куб.мм

Увеличение диаметра и высоты батареи

увеличил его объем почти в 5,5 раз по сравнению с аккумулятором 2170, но увеличение объема значительно уменьшило количество батарей, необходимых в аккумуляторном блоке. Например, для каштанов при одинаковой емкости аккумуляторов для 18650 требуется более 7200 аккумуляторов, для 2170 требуется более 4400 аккумуляторов, а для 4680 требуется всего 9 аккумуляторов.50 аккумуляторов.

Напряжение и емкость

При сравнении батареи 4680 и батареи 18650 обе батареи имеют относительно высокое номинальное напряжение, обычно от 3,2 до 3,7 В для батарей 18660 и 3,7 В для батарей 4680.

C вместимость

Из-за разных размеров их производительность, безусловно, различается. Вообще говоря, емкость батареи 18650 достигает 5000 мАч, а емкость батареи 4680 оценивается примерно до 8000 мАч.

Срок службы

Срок службы батареи 4680 и батареи 18650 значительно отличается: батарея 18650 имеет от 1500 до 4000 циклов зарядки и разрядки, а батарея 4680 имеет от 1000 до 2000 циклов в зависимости от типа зарядки.

В связи с тем, что батареи 4680 в настоящее время используются только в электромобилях, их можно отнести к тройным литиевым батареям и, следовательно, они имеют относительно короткий срок службы. С другой стороны, батареи 18650 могут быть тройными или литий-железо-фосфатными, поэтому срок службы батареи может достигать максимум 4000 циклов.

Производительность

Поскольку емкость элемента батареи 4680 в 5 раз выше, чем у предыдущих моделей батарей, она имеет более высокий уровень пиковой производительности. Если сравнивать батарею 4680 с батареей 18650, то для батареи 18650 требуется около 7000 ячеек для стандартного электромобиля, но для батареи 4680 требуется всего около 1000 ячеек для обеспечения такой же емкости.

Хотя обе батареи работают в одинаковых приложениях и имеют схожие характеристики, есть некоторые преимущества и недостатки при использовании батареи 4680 по сравнению с батареей 18650.

Преимущество батареи 4680

МЕНЬШЕ СТОИМОСТИ

Снижение стоимости производства батареи 4680, потому что каждая ячейка 4680 имеет большую емкость. Например, для той же емкости аккумуляторной батареи требуется количество элементов 18 650 больше, чем 46 800 элементов.

По данным производителей, мы знаем, что емкость 4680 в 5,5 раз больше, чем у батареи 21700. Более того, каждая отдельная литиевая батарея 21700 содержит на 50 % больше энергии, чем батарея 18650. Таким образом, емкость батареи 4680 почти в 8,25 раз больше, чем у одиночной батареи 18650 .

Таким образом, это хороший способ сэкономить деньги, если вы выберете 4680 ячеек.

НИЖНЕЕ ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ

Значительно снижено электрическое сопротивление внутри элемента батареи 4680, что приводит к меньшему выделению тепла. И тогда это снизит вероятность перегрева при использовании.

В предыдущих блогах мы упоминали о тепловом разгоне литий-ионных аккумуляторов. Мы поняли, что внутреннее сопротивление является одним из важных факторов, который приведет к тепловому разгону литиевой батареи.

Таким образом, для аккумуляторов 4680 хорошее качество и более низкое внутреннее сопротивление снижают вероятность проблем с безопасностью

БОЛЬШАЯ ЕМКОСТЬ

Аккумулятор 18650 имеет большую емкость, что позволяет ему хранить достаточно энергии для стабильной работы в течение определенного периода времени.

Да, аккумуляторный форум каким-то образом определит емкость аккумулятора. Мы знаем, что ячейка 4680 славится своим «толстым животом» — большим размером, поэтому ячейка 4680 вмещает больше емкости.

БОЛЬШАЯ ПЛОТНОСТЬ ЭНЕРГИИ

Хотя размер батареи не изменит плотность энергии, если они изготовлены из одних и тех же материалов.

Однако

При упаковке батареи 4680 можно «отрезать» большое количество вспомогательных материалов. Таким образом, на единицу объема можно поместить батарею большей емкости.

Таким образом, в отличие 21700, аккумулятор 4680 может увеличить запас хода автомобиля на 16 %.

В целом плотность энергии и емкость батареи 4680 намного больше, и она может обеспечивать большее количество энергии в течение более длительного периода времени.

Для цилиндрических батарей диаметр 46 мм является лучшим выбором для сочетания высокой плотности энергии и высокой плотности мощности после повторных испытаний и моделирования. По словам людей, знакомых с этим вопросом, Tesla планирует иметь одну батарею емкостью 98 Втч для первого поколения 4680 в 2022 году, 108 Втч для второго поколения в 2023 году и 118 Втч для третьего поколения в 2024 году. СКОРОСТЬ

Аккумулятор 4680 обеспечивает более высокую скорость зарядки, поскольку каждая ячейка имеет меньшее внутреннее сопротивление и может накапливать и накапливать электроны намного быстрее, а также отдавать энергию одинаково быстро.

Недостаток батареи 4680

На данный момент возможности массового производства батарей 4680 ограничены. В настоящее время только Tesla производит батарею 4860, которая будет использоваться при запуске электромобиля Model Y. Другим компаниям-производителям аккумуляторов еще не менее года до начала массового производства аккумуляторов 4680. Что касается других ведущих производителей аккумуляторов, вы можете прочитать статью о модели производства аккумуляторов 4680, в которой не только сравниваются аккумуляторы 4680 с аккумуляторами 18650 и 21700, но также рассказывается о том, какие компании в настоящее время внедряют аккумуляторы 4680.

Преимущество аккумулятора 18650

Аккумулятор 18650 имеет относительно большую емкость, обычно от 1200 мАч до 3600 мАч.

Эти батареи также имеют длительный срок службы, достигающий 4000 циклов, что значительно выше, чем у обычных батарей.

18650 считаются высокопроизводительными аккумуляторами с высоким уровнем безопасности при использовании. Они нетоксичны, обладают термической стойкостью, снижают вероятность коротких замыканий и неисправностей. При сравнении аккумуляторов 4680 и 18650, 18650 станет отличной альтернативой.
Эти батареи также не имеют эффекта памяти, имеют низкое внутреннее сопротивление и высокое напряжение в диапазоне 3,2 В, 3,6 В, 3,65 В и 3,7 В.

Недостаток батареи 18650

Одним из основных недостатков батареи 18650 является то, что она имеет относительно фиксированный объем и емкость. В течение многих лет батарея 18650 использовалась с достаточной, но ограниченной емкостью, которая при сравнении батареи 4680 с батареей 18650, батареи 4680 предлагают гораздо большую емкость и объем энергии.

DNKPOWER2023-02-15T04:03:01+00:00 Ссылка для загрузки страницы Перейти к началу

Руководство по литиевым батареям

Руководство по использованию литиевых или литий-ионных аккумуляторов в качестве источника питания

Когда-то считавшееся «экзотической химией», только для тех, кто в курсе, литий-металлические или литий-ионные элементы теперь являются основным источником питания. Многие бытовые электрические или электронные устройства будут использовать литий-металлические или литий-ионные батареи. Это связано с их высокой плотностью энергии и выходной мощностью. Конечно, это именно те характеристики, которые вам нужны в источнике питания для ваших требований к портативному освещению, поэтому читайте дальше, чтобы узнать больше.

Примечание: Это руководство защищено авторским правом © Torch Direct Limited. Руководство не касается особого случая литиевых батарей AAA, AA и 9 В PP3, которые предназначены для прямой замены стандартных щелочных элементов. В этих литиевых элементах в качестве катодного материала используется дисульфид железа, который обеспечивает выходное напряжение от 1,5 до 1,7 В.

Что такое металлический литий-элемент?

Литий-металлический элемент — это неперезаряжаемый элемент, в котором в качестве анода используется металлический литий или соединение лития. В наиболее распространенном типе литий-металлического элемента, используемого в потребительских целях, используется металлический литий в качестве анода и диоксид марганца в качестве катода с солью лития, растворенной в органическом растворителе.

Литий-металлические элементы питания Torch Direct очень высокого качества, производства Panasonic или Duracell и имеют встроенную тепловую защиту, выходное напряжение этих элементов составляет 3 В.

Что такое литий-ионный элемент?

Литий-ионный элемент (также известный как литий-ионный элемент или батарея) относится к семейству типов перезаряжаемых батарей, в которых ионы лития перемещаются от отрицательного электрода к положительному электроду во время разрядки и обратно при зарядке. В литий-ионных элементах в качестве материала электрода используется интеркалированное соединение лития по сравнению с металлическим литием, используемым в неперезаряжаемой литий-металлической батарее.

Литий-ионные элементы питания Torch Direct представляют собой высококачественные «защищенные элементы» с номинальным напряжением 3,6/3,7 В и заряжаются примерно при 4,2 В на элемент.

Какой тип ячейки следует использовать и что означают характеристики?

Первичные элементы

Литий-металлические элементы являются одноразовыми (неперезаряжаемыми) и называются «первичными». НИКОГДА не пытайтесь перезарядить первичный элемент!

Первичные литий-металлические элементы рассчитаны на номинальное напряжение 3 В и имеют ряд характеристик, делающих их хорошим выбором для определенных применений. У них длительный срок годности, то есть они могут храниться до 10 лет и при этом хорошо работать. Первичные элементы также будут работать при гораздо более низких и более высоких температурах, чем перезаряжаемые элементы, обычно от -40°C до +85°C. Наиболее распространенным первичным литий-металлическим элементом является CR123A благодаря его широкому использованию в фотографическом оборудовании.

Основные недостатки первичных элементов заключаются в том, что они относительно дороги и не могут обеспечивать очень высокие токи.

Литий-ионные перезаряжаемые элементы

Литий-ионные аккумуляторы (или li-ion) предоставляют пользователю еще один вариант и множество преимуществ по сравнению с первичными элементами. Более высокая выходная мощность (более высокий ток и напряжение), более высокая емкость и дешевизна в использовании (более дорогая покупка, но стоимость цикла зарядки намного ниже). Их нельзя использовать при экстремальных температурах, и при их использовании требуется определенная осторожность, но в остальном они обеспечивают отличные характеристики для большинства пользователей.

Перезаряжаемые литий-ионные элементы могут быть одного из нескольких различных химических элементов, каждый из которых имеет различные характеристики. Это, начиная с наиболее распространенных, ICR (LiCoO2), заряженный до 4,2 В, IMR (LiMn), также заряженный до 4,2 В, и IFR (LiFePO4), являющийся исключением, заряженный только до 3,6 В.

Литий -ионно-защищенные элементы

Из-за особых требований к литий-ионным перезаряжаемым элементам в отношении безопасности и условий эксплуатации большинство литий-ионных элементов снабжены схемами защиты. Torch Direct поставляет только «защищенные» ячейки.

Схема защиты предотвращает повреждение элемента, ограничивая минимальное и максимальное напряжение элемента (защита от переразряда и перезаряда), а также максимальное потребление тока/защита от короткого замыкания. Незащищенные ячейки могут обеспечить немного более высокую производительность, но вам необходимо самостоятельно тщательно следить за ячейками и обеспечивать безопасное использование незащищенных ячеек. Защита устраняет сомнения в безопасности литий-ионных аккумуляторов и помогает предотвратить несчастные случаи.

Литий-металлический и литий-ионный общие меры предосторожности

Всегда используйте батареи одного типа, емкости и марки. Никогда не смешивайте первичные батареи (литий-металлические неперезаряжаемые элементы) с перезаряжаемыми батареями (литий-ионными элементами). Не устанавливайте полностью заряженные/заряженные батареи и разряженные/разряженные батареи в одном фонаре или устройстве.

Размеры литий-ионных элементов

Наиболее распространенным литий-ионным элементом является 18650 (числа определяют физические размеры и форму следующим образом: 18 мм в диаметре, 65 мм в длину и 0 означает, что он имеет круглое поперечное сечение), который Это связано с его широким использованием в аккумуляторных батареях для ноутбуков. Как оказалось, один 18650 — это хороший размер для фонарика, который по размеру аналогичен двум литий-металлическим элементам CR123A, но имеет больший запас энергии.

Другими распространенными размерами являются 16340 (также известный как RCR123), 14500 (размер AA, но 4,2 В), 17670 (часто используется вместо двух элементов CR123A) и 10440 (размер AAA, но 4,2 В).

При поиске подходящей ячейки первое, что вам нужно учитывать, — это выбор правильного размера. Ознакомьтесь с инструкциями к горелке, которую вы хотите использовать, и проверьте, что она может использовать. Например, фонарь обычно может использовать 1 x 18650 (литий-ионный аккумулятор 4,2 В) или 2 x CR123A (первичный 3,0 В), но будьте осторожны, поскольку в нем указано, что вы не можете использовать 2 x RCR123 (поскольку это дает 8,4 В), так что в данном случае единственным выбором литий-ионной аккумуляторной батареи является 1 x 18650.

Технические характеристики литий-ионного элемента и что они означают для вас

«Номинальное напряжение», «Емкость / мАч», «Энергия / Втч», «Мощность / Вт», химический состав, максимальная скорость заряда/разряда «C-скорость» , с плоским верхом, с пуговицами, защитой, саморазрядом, старением и внутренним сопротивлением; Все это жизненно важная статистика литий-ионного аккумулятора, но реальность такова, что в большинстве случаев вам не о чем беспокоиться.

Давайте пробежимся по ним один за другим:

Номинальное напряжение: Чтобы рассчитать номинальное напряжение, мы берем полностью заряженную ячейку с напряжением 4,20 В, а затем полностью разряжаем ее до 3 В со скоростью 0,5°C, нанося график среднего напряжения. Для ячеек, которые мы поставляем, среднее напряжение составляет 3,6 В на ячейку.

Защита: Если вы читаете это руководство, купите защищенные ячейки. Защита снижает подверженность клетки потенциально опасным условиям (и, следовательно, вам тоже). Тем не менее, вы должны рассматривать защиту ячейки как дополнительную функцию безопасности, а не как замену осторожному и ответственному использованию ячейки. Это всего лишь страховочная сетка, а страховочные сетки тоже могут дать сбой.

Плоский верх/Пуговицы: Для лучшей совместимости выберите ячейки с пуговицами. Это тип, в котором короткий металлический штифт выступает из положительной клеммы (так же, как вы видите на обычных элементах AA). Ячейки с плоской вершиной не имеют этого выступа, и положительный и отрицательный выводы ячейки могут выглядеть очень похоже.

Емкость / мАч (миллиампер-часы): Относится к тому, сколько заряда удерживает элемент. Это буквально относится к ячейке, которая теоретически способна обеспечить, например, 3400 мА в течение одного часа (или 1700 мА в течение 2 часов и т. д.). Чем выше число, тем дольше ячейка будет питать свет. Например, обычный 18650 будет иметь емкость 2600 мАч, а новый дизайн может иметь емкость 3400 мАч. Аккумулятор емкостью 3400 мАч сможет работать примерно на 30% дольше.

Мощность / Вт (Ватт): Это рабочая скорость, на которую способна ячейка, и рассчитывается как напряжение x ток. Ячейки обычно не указываются в зависимости от мощности, поскольку она меняется в зависимости от цикла разрядки.

Энергия / Втч (Ватт-часы): Энергия может быть выражена как мощность, затраченная в течение одного часа, с использованием Втч. Ранее редко упоминавшийся, теперь он является частью критериев UN38. 3 для литий-ионных элементов, поэтому его все чаще включают в спецификацию элементов. Это лучший показатель накопленной энергии, чем емкость ячейки.

Химия: ICR является наиболее распространенным типом и представляет собой «нормальную» литий-ионную химию. IMR часто называют «безопасной» литий-ионной химией, поскольку она гораздо более устойчива к переразряду и может поддерживать очень высокое потребление тока благодаря своему низкому внутреннему сопротивлению. IMR, как правило, не защищен из-за своего «безопасного» химического состава, но имеет гораздо меньшую емкость по сравнению с ячейками ICR. IFR или LiFePO4 — это специальный литий-ионный аккумулятор с более низким номинальным напряжением, который требует других зарядных устройств и встречается гораздо реже.

C-rate (или Charge rate): Используется для выражения зарядного или разрядного тока (в Кл) относительно емкости элемента (в Ач). Скорость 1C относится к току заряда или разряда, равному номинальной емкости элемента в ампер-часах, поэтому для элемента емкостью 3400 мАч скорость C 1C соответствует току 3400 мА или 3,4 А. Ток в амперах, представленный 1C индивидуален для каждой ячейки, поэтому 1C для элемента емкостью 2600 мАч составляет 2,6 А, а для элемента емкостью 3400 мАч — 3,4 А. C может быть выражен как кратное или дробное значение 1C. Для элемента емкостью 3400 мАч 1C = 3,4 A, 2C = 6,8 A, 3C = 10,2 A и т. д. и аналогично C/2 или 0,5C = 1,7 A, C/5 или 0,2C = 0,68 A, C/10 или 0,1C. = 0,34 A и т. д. Общее эмпирическое правило для литий-ионных аккумуляторов: максимум 2C при разрядке и 0,5–1C при зарядке, но вы должны проверить это для покупаемых аккумуляторов.

Саморазряд: Все элементы постепенно теряют энергию, это нормально и называется саморазрядом. Думайте об этом как о ведре с водой с маленькой дыркой, из которой медленно вытекает вода. Если вы используете аккумулятор быстро после зарядки, вы получите почти всю его емкость, но если вы оставите его надолго, вы можете даже обнаружить, что он пуст. Обычно литий-ионные аккумуляторы теряют 5% в первые 24 часа, затем 1-2% в месяц при хранении при 21°C. Схемы защиты увеличивают скорость саморазряда примерно на 3% в месяц. Саморазряд существенно увеличивается с повышением температуры, удваиваясь на каждые 10°C повышения температуры.

Старение клеток: Литий-ионные элементы со временем деградируют. Это ухудшение приводит к уменьшению емкости и вызывается старением клеток. Клетки стареют просто при обычном использовании, но на старение также влияют условия хранения. Аккумуляторы имеют ограниченный срок службы в 300-500 циклов (цикл — это один теоретический полный разряд и заряд), после чего их емкость снижается до такой степени, что становится непригодной для использования. В зависимости от уровня разряда меняется количество теоретических циклов, которые может обеспечить элемент. Например, элемент, доведенный до 100% глубины разряда (DoD), должен работать в течение 300-500 циклов, но элемент, доведенный только до 50% глубины разряда, сможет обеспечить 1200-1500 циклов. Старение элемента увеличивается при высоком уровне защиты, хранении и использовании при высоких температурах, а также при хранении элемента при высоком уровне заряда.

Зарядка литий-ионных аккумуляторов

Неправильная зарядка может привести к чему угодно: от простого сокращения срока службы до таких опасностей, как возгорание или даже взрыв аккумуляторов, поэтому очень важно использовать правильный тип зарядного устройства для перезаряжаемых аккумуляторов. Существует множество различных зарядных устройств с различными характеристиками и скоростью зарядки. Для вашей собственной безопасности вы должны следовать инструкциям, прилагаемым к зарядному устройству, в отношении подходящих размеров элементов питания и скоростей заряда. Если элементы используются регулярно, то на самом деле не стоит слишком беспокоиться о состоянии заряда, а просто хранить их полностью заряженными и готовыми к работе, однако, если элементы должны храниться в течение более длительного времени и не используются регулярно, тогда вы можете уменьшить деградацию клеток, храня их только частично заряженными. Аккумуляторы также следует заряжать при комнатной температуре или при более низкой температуре (но не в морозильной камере). Избегайте дешевых зарядных устройств без названия и используйте только одобренные зарядные устройства от проверенных брендов, таких как те, которые продаются Torch Direct, и вы не ошибетесь.

Использование литий-ионных элементов

При использовании литий-ионных элементов важно учитывать факторы, упомянутые ранее в отношении старения элементов и правильной зарядки. В дополнение к этому вы также должны понимать, что при работе со светильниками, использующими несколько ячеек, это требует дополнительной подготовки и соображений.

Одноэлементные фонари проще всего запитать, и вы можете использовать любой элемент независимо от уровня заряда. Однако, если вы перейдете к области многоэлементного освещения, вам необходимо знать конфигурацию ячеек (последовательная или параллельная) и согласование/балансировка ячеек (состояние заряда и емкость).

Конфигурация ячеек задается с использованием соглашения, чтобы четко показать, как ячейки связаны. Возьмем источник света, в котором используются четыре ячейки, их можно соединить разными способами. 4S — все четыре элемента последовательно (4,2 В x 4 = 16,8 В; 3400 мАч x 1 = 3400 мАч), 4P — все четыре элемента параллельно (4,2 В x 1 = 4,2 В; 3400 мАч x 4 = 13600 мАч), 2S2P – два набора «2 последовательно соединенных элемента» параллельно (4,2 В x 2 = 8,4 В; 3400 мАч x 2 = 6800 мАч). «P» умножает емкость, а «S» умножает напряжение.

Критическим фактором является то, что несколько элементов должны работать вместе, поэтому при последовательном использовании элементы должны быть согласованы по емкости и напряжению/состоянию заряда. Если этого не сделать, одна ячейка разрядится первой и может быть «обратно заряжена», если защита не сработает. При параллельном использовании элементы могут иметь разную емкость, но должны иметь одинаковое начальное напряжение/состояние заряда. Самое простое правило, которому нужно следовать при использовании нескольких аккумуляторов, — убедиться, что они одного возраста, марки, емкости, состояния и уровня заряда, и никогда не смешивать аккумуляторы, в которых вы не уверены.

Меры предосторожности при обращении с литий-металлическими и ионно-литиевыми элементами

Первичные литиевые элементы содержат металлический литий, а также накопленный электрический заряд, поэтому их следует хранить вдали от воды. Металлический литий чрезвычайно опасен и горит при контакте с водой. Как литий-металлические, так и литий-ионные элементы следует считать хрупкими, их нельзя разбивать, подвергать воздействию пламени или чрезмерного нагрева. Они могут быть повреждены при падении и могут протекать или страдать от «теплового разгона», если повреждение вызывает внутреннее короткое замыкание. Никогда не используйте поврежденные клетки.

Хранение литий-металлических и литий-ионных элементов

При хранении элементов необходимо учитывать несколько аспектов, а именно предотвращение короткого замыкания, деградации элементов и саморазряда. Если при переноске аккумуляторов вы поместите их свободно в карман с монетами или ключами, существует высокая вероятность того, что монеты или ключи создадут короткое замыкание.

Аккумуляторы 18650 – размеры, использование и сравнение-battery-knowledge

Самые популярные категории

Индивидуальные решения

габариты и другие качества литий-ионных батарей

Типоразмер батареи

Длительность применения

Напряжение и мощность

Особенности производства

Конструкция литий-ионной батареи

Предосторожности при применении

Зарядка источника питания

Разновидности аккумуляторов Li-ion

АККУМУЛЯТОРЫ 18650 – ДЛЯ ЧЕГО ОНИ НУЖНЫ – IQ-FISHING

Полное руководство по батареям 18650 — Alibaba.com читает

Что такое батарея 18650?

Каковы преимущества использования аккумуляторов 18650?

Высокая производительность

Низкая скорость саморазряда

Большое количество циклов зарядки

Как найти подходящий аккумулятор 18650?

Емкость и непрерывный ток разряда

Батареи с плоской крышкой и батареи с кнопочной крышкой

Защищенные батареи против незащищенных батарей

Рекомендации по хранению аккумуляторов 18650

Температура

Влажность

Состояние заряда

Держитесь подальше от металлических предметов

Откройте для себя другие типы аккумуляторов

Комплексное тестирование различных аккумуляторов. 18650, 16650, 18500, 26650, АА, ААА / Блог им. kirich / iXBT Live

Вступление

Литиевые аккумуляторы 18650 – особенности эксплуатации, напряжение и методы зарядки

Устройство li-ion аккумулятора 18650

Контроллер заряда li-ion аккумулятора 18650

Маркировка литиевых аккумуляторов18650

Как проверить литиевый аккумулятор 18650

Зарядное устройство для литиевых аккумуляторов 18650

Каким током заряжать li-ion аккумулятор 18650

Восстановление li-ion аккумулятора 18650

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

В чем разница между 18650, 21700, 30700, 4680 и другими литий-ионными аккумуляторами

18650 Эквивалент, типы, размеры, использование и ответы на часто задаваемые вопросы

Как идентифицировать терминалы 18650?

История и производительность батареи 18650

18650

Типы аккумуляторов 18650

Для чего используется аккумулятор 18650? Аккумуляторы

18650 Характеристики аккумуляторов

18560 Размеры

Как долго работает батарея 18650? Аккумулятор

Каковы опасения по поводу безопасности батареи 18650?

Часто задаваемые вопросы

Аккумуляторы 18650 и 14500: Полное руководство по сравнению

Что такое аккумулятор 18650? Аккумулятор

Что такое аккумулятор 14500? Батарея

Сравнение аккумуляторов 18650 и 14500

Напряжение

Емкость

Размер

Скорость разрядки

Срок службы батареи

Что проверить перед покупкой аккумулятора 14500 или 18650?

Размер

Выходная мощность

Ток подзарядки

Время зарядки

Как работают аккумуляторы 18650 и 14500?

Структура литиевых элементов

Принцип работы литиевых элементов

Область применения аккумуляторов 18650

Область применения аккумуляторов 14500

Что лучше? аккумулятор 18650? Или аккумулятор 14500?

Могу ли я зарядить аккумулятор 14500 с помощью зарядного устройства AA?

Где я могу найти аккумулятор 18650 или 14500?

В заключение

Статья по теме

Метки

Связанный пост

Комментарии

: 4680 против 18650 – Производитель и поставщик литий-ионных аккумуляторов в Китае-DNK Power
