676. Инструментальный универсальный фрезерный станок. Паспорт, Характеристики, Схема, Руководство

Сведения о производителе фрезерного широкоуниверсального станка 676п

Фрезерный широкоуниверсальный инструментальный станок 676П выпускался предприятием — Вильнюсский станкостроительный и Иркутский станкостроительный завод.

Литовский станко (после распада СССР — AB Vingriai) основан в 1959 году, начав с настольно сверлильных и универсальных фрезерных станков модели 675.

В 1998 году компания объединилась с вильнюсским , производящим универсальные круглошлифовальные станки.

Станки, выпускаемые предприятием — Иркутский станкостроительный завод, ИСЗ

• 6М76П
  — станок фрезерный универсальный повышенной точности 250 х 800
• 67К25
  — станок фрезерный универсальный 320 х 800
• 676
  — станок фрезерный универсальный 250 х 800
• 676П
  — станок фрезерный универсальный повышенной точности 250 х 800
• 679
  — станок фрезерный универсальный 250 х 800

Общий вид фрезерного станка 676П

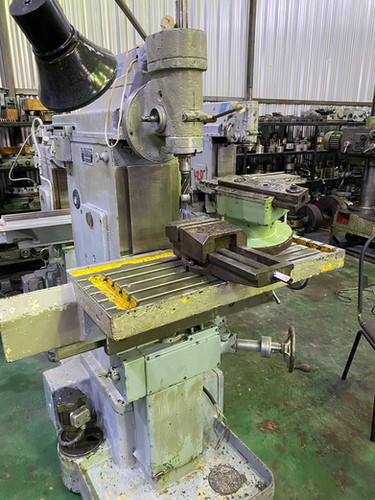

Фото универсального фрезерного станка 676П

Фото универсального фрезерного станка 676П

Фото универсального фрезерного станка 676П

Фото универсального фрезерного станка 676П

Фото универсального фрезерного станка 676П

Расположение составных частей консольно-фрезерного станка 676П

Расположение составных частей фрезерного станка 676П

Перечень составных частей широкоуниверсального фрезерного станка 676П

• 2. Коробка скоростей — 75.1.001В
• 3. Шпиндельная бабка — 6П.6.001
• 4. Коробка подач — 75.2.001В
• 6. Суппорт — 6П.3.001
• 7. Станина — 6П.7.001
• 8. Электрооборудование — 676П.90.001

Перечень съемных частей и принадлежностей фрезерного станка 676П

• 1. Вертикальная головка — 5П.4.001
• 5. Угловой горизонтальный стол — 6П.81.001
• Универсальный стол — 6П.82.001
• Тиски ГОСТ 14904—69
• Круглый стол — 5П.84.001
• Делительная головка — 5П.85.001
• Гитара — 6П.86.001
• Долбежная головка — 5П.87.001
• Инструментальный шкаф — 5П.55.001Б
• Быстроходная головка — 75.88.001В

Расположение органов управления консольно-фрезерным станком 676П

Расположение органов управления фрезерным станком 676П

Перечень органов управления консольно-фрезерным станком 676П

• 1. Реверс шпинделя
• 2. Рукоятка включения механической подачи стола
• 3. Рукоятка зажима стола в вертикальном направлении
• 4. Рукоятка зажима стола в горизонтальном направлении
• 6. Рукоятка включения скоростей
• 7. Грибок набора скоростей
• 8. Пуск и остановка главного двигателя
• 9. Рукоятка зажима шпиндельной бабки
• 10. Рукоятка установки шпинделя в вертикальное положение
• 11. Зажим гильзы вертикального шпинделя
• 12. Рукоятка перемещения гильзы вертикального шпинделя
• 13. Зажим инструмента в вертикальном шпинделе
• 14. Гайка зажима вертикальной головки
• 15. Рукоятка механической подачи шпиндельной бабки
• 19. Выключатель освещения
• 20. Зажим хобота шпиндельной бабки
• 21. Маховик ручного перемещения шпиндельной бабки
• 22. Зажим инструмента в горизонтальном шпинделе
• 23. Маховик ручного вращения шпинделя
• 25. Рукоятка ускоренных перемещений
• 27. Рукоятка включения подач
• 29. Маховик ручного перемещения стола в продольное направление
• 31. Грибок набора подач
• 32. Маховик ручного перемещения стола в вертикальное направление
• 33. Выключатель охлаждения
• 34. Включение станка в сеть
• 35. Таблички

Руководство по эксплуатации

Скачать паспорт (руководство по эксплуатации) станка 676П

Сегодня найти запчасти для фрезерного станка 676п достаточно сложно, так как его технические характеристики несколько уступают параметрам современных моделей станков фрезеровального типа. Однако еще совсем недавно рассматриваемое оборудование устанавливалось во многих цехах, где проводилось мелкосерийное и единичное производство. Руководство по эксплуатации предусматривает установку дополнительной оснастки, к примеру, для выполнения долбежных операций. Этим и обуславливается универсальность оборудования.Другие особенности модели заключатся в возможности поворота шпиндельной головки на определенный градус в установленном пределе. Инструкция по эксплуатации предусматривает использование нескольких маховиков ручного перемещения для подвода стола к режущему инструменты и поворот шпиндельной бабки.

Основные элементы конструкции

Кинематическая схема станка 676П

Конструкция 676п универсального фрезерного станка представлена следующими основными элементами:

1. Выключатель сети и электронасоса. Электрическая схема предусматривает полное обесточивание при необходимости. В данном случае электросхема выполнена в классическом стиле, когда управление всем питанием проходит через кнопки «пуск» и «стоп».
2. Управление представлено маховиками, которые используются для управления столом, шпинделем и бабкой.
3. Паспорт определяет присутствие довольно большого количества рукояток, которые отвечают за управление основными элементами во время проведения обработки деталей.
4. Основная часть конструкции представлена вертикальной станиной, по сторонам которой расположены органы управления. В верхней части расположена бабка с коробкой скоростей и подачи шпинделя, с фронтальной части имеется стол с несколькими органами управления и механизмом подачи. Конструкция имеет основание, которое при необходимости можно жестко фиксировать при помощи болтов.

Электрическая схема станка 676П

В целом можно сказать, что конструкция данной модели несущественно отличается от конструкции многих других моделей вертикально-фрезерной группы. Ключевая особенность 676п заключается в возможности поворота шпинделя.

Схема кинематическая фрезерного станка 676П

Кинематическая схема фрезерного станка 676П

Цепь главного движения

От электродвигателя 1 мощностью 2,2 кВт движение передается на вал 1 при помощи клиноременной передачи 2—3. От вала 1 через коробку скоростей вращение передается барабанной шестерне 20, затем на вал горизонтального шпинделя VI.

Вал вертикального шпинделя VIII получает вращение от вала VI через коническую 22—23 и цилиндрическую 24—25 пары.

Различные положения блоков шестерен коробки скоростей (7-6, 5—4, 14—15, 19—18) позволяют сообщать горизонтальному и вертикальному шпинделям шестнадцать различных скоростей.

Цепь подач

Все подачи станка (стола в вертикальном и продольном направлениях, шпиндельной бабки в поперечном направлении) осуществляются механически и вручную. Кроме того, для всех направлений предусмотрено ускоренное перемещение.

Самостоятельного привода подач в станке нет. Механизмы подач получают вращение от главного привода (вал 1 коробки скоростей) через коробку подач. С последнего вала коробки подач XIII при помощи цепных передач 50—62, 51—53 вращение передается механизмам подач стола и шпиндельной бабки.

Вертикальные подачи стола осуществляются следующим образом: от вала XVII через коническую пару 63—64 получает вращение вал XVIII. На винт XXIII вертикального перемещения прямое вращение передается через шестерни 65—77, а обратное — через шестерни 74—75—76. Так как винт закреплен в суппорте, стол получает перемещение вверх или вниз.

Ручное вертикальное перемещение осуществляется маховиком, сидящим на валу XXV, через конические пары 80—81 и 78—79. Продольные подачи влево и вправо осуществляются переключением муфты на валу XIX, при этом вращение передается через шестерни 66—65 и 74—75—67 на вал XIX, через коническую пару 68—69 на вал XX, а затем через шестерни 70—71 на вал винта XXI.

В случае переключения муфты на валу XIV механизм поперечной подачи шпиндельной бабки сообщает прямое или обратное вращение гайке 59, связанной с винтом поперечной подачи, причем шпиндельная бабка перемещается вперед или назад.

Вручную шпиндельная бабка перемещается маховиком с помощью конической пары 55—56 или 56—57.

Ускоренные перемещения осуществляются сцеплением муфты на валу XVII с муфтой цилиндрического колеса 49. Таблицы механизмов главного движения и подач приведены в табл. 5 и 6.

Коробка подач

Коробка подач станка 676П

Для ускоренного перемещения установили коробку подач. Рекомендацией по использованию данной функции можно назвать установку крестовой рукоятки в нейтральное положение. Это позволяет исключить вероятность возникновения довольно большого количества проблем с шестернями.

Существенно продлевает срок эксплуатации конструкции поршневой насос. Предназначен (назначение) его заключается в подаче смазывающей жидкости, которая способствует снижению силы трения. Конструкция поршня выполняет возвратно-поступательное движение, за счет которого происходит всасывания смазывающей жидкости и ее подача в область трения. Для контроля степени смазывания у фрезерного станка 676п есть прозрачный глазок, через который и проводится наблюдение за процессом образования масляного тумана в зоне трения шестерен.

Особенности разборки и сборки станка 676П при ремонте

Периодически, в соответствии с графиком планово-предупредительных ремонтов, станок необходимо разбирать для текущего, среднего и капитального ремонтов в следующем порядке:

1. отключить станок от электросети;
2. снять принадлежности (вертикальную головку, стол и др.)
3. снять хобот шпиндельной бабки;
4. вывести шпиндельную бабку из своих направляющих, для чего:

• снять упоры 14 (рис.
• снять болты и конические штифты крепления кронштейна 13 винта 12
• освободить клин в станине и движением вперед вывести бабку из направляющих;

• снять маховик 7 (рис. 9), а затем задний кожух 6, приводные клиновые ремни и цепи, освободив для этого натяжные звездочки 12;
• демонтировать вал привода коробки скоростей, создавая этим возможность для свободного снятия коробки скоростей, а затем вал, связанный с коробкой подач;
• извлечь из станины коробку скоростей, предварительно сняв винты и штифты крепления фланца коробки;
• снять крышку на станине со стороны, противоположной стороне крепления коробки подач, отделить насос от корпуса коробки, а затем, освободив крепежные винты и штифты, вынуть коробку подач;
• разобрать основной рабочий стол (рис. 7), для чего:
• освободить приставные опоры винта
• вывернуть винт из ходовой гайки
• освободить клин 5
• вывести рабочий стол из горизонтальных направляющих суппорта

снять суппорт со станины, освободив клин 23 (рис. 7) вращением маховика 18, поднять суппорт вверх до выхода винта 2 из ходовой гайки. Суппорт снимать со станины подъемником.

Систему охлаждения и электрооборудование снимать по мере надобности.

Дальнейшую разборку узлов следует производить по чертежам общих видов узлов, приведенным в руководстве.

Разобранные детали следует тщательно промыть керосином или уайт-спиритом и насухо протереть. На невращающихся втулках необходимо сделать метки, определяющие их положение до разборки. Это обеспечит их соосность.

Сборку после ремонта нужно производить в порядке, обратном разборке.

При сборке следует обратить внимание на регулирование подшипников качения (избегать излишних натягов, способных вызвать перегрев подшипников). При капитальных ремонтах, шлифовании или шабровке направляющих нужно помнить, что правильное положение ходовых винтов определяется компенсаторами, толщина которых устанавливается в процессе сборки.

Особенности конструкции

Станок признан широкоуниверсальным благодаря наличию двух шпинделей – горизонтального и вертикального, а также большого количества различных принадлежностей к станку. Основание станка выполнено из чугуна и обеспечивает устойчивость оборудования с поглощением возникающих вибраций. Особенности конструкции позволяют работать как с мелкими заготовками, так и с деталями длиной до 80 см. При этом станок отличается небольшими габаритами и его можно установить в небольшом цеху.

Коробка скоростей шпинделя

Механизм перевода скоростей базируется спереди основания коробки. При максимально вертикальном положении ручки происходит разведение дисков, имеющих отверстия. Если диски нужно свести в обратное положение – ручку опускают вниз.

Коробка подач

Для сохранения траектории движения шестерен используется главная шестерня, которая задействуется при включенном реверсе коробки скоростей. При этом масло подается совсем маленькими порциями.

Суппорт

Корпусная основа суппорта является механизмом по типу «ласточкин хвост». Он отвечает за движение основной рабочей зоны в двух направлениях. Вертикальное продвижение производится благодаря направляющим, которые имеются на станине. Продольное перемещение осуществляется за счет горизонтальных направляющих. Управление происходит за счет ходового вала, а последний получает движение от коробки передач.

Шпиндельная бабка

Механизм бабки шпинделя снабжен шомполом. Благодаря ему зажимается весь инструментарий станка. Для установки величины автоматического движения шпиндельной бабки существуют промежуточные опоры.

Вертикальная головка

Вертикальная головка вмонтирована в хоботную планшайбу. Конструкция имеет способность поворачиваться на 90° от вертикальной оси. Оператор может установить нулевой угол поворота при необходимости. В таком случае головку нужно зафиксировать двумя штифтами с использованием болтов с внутренними шестигранниками. Шлицы передают вращательное движение хвостовой части шпинделя, а двухрядный и роликовый подшипники служат опорой для вертикального шпинделя.

Угловой горизонтальный стол

Эта конструкция отлита из чугуна и прикреплена болтами к основной рабочей поверхности. Для прикрепления имеются Т-образные пазы – 3 штуки.

Тиски

Могут вращаться вокруг своей оси. Являются неотъемлемой конструкцией станка и могут быть дополнительно смонтированы на обоих столах, что значительно облегчает работу.

Долбежная головка

Долбежная головка вмонтирована в состав специального круглого корпуса. Сюда же входит специальный хобот, который вмонтирован в долбежную и вертикальную головки.

Схема электрическая фрезерного станка 676П

Электрическая схема фрезерного станка 676П

Перечень элементов схемы электрической станка 676П фрезерного станка 676П

Технические характеристики фрезерного станка 676П

Инструментальный широкоуниверсальный фрезерный станок 676 предназначен как для горизонтального фрезерования изделий цилиндрическими, дисковыми, фасонными и другими фрезами, так и для вертикального фрезерования торцовыми, концевыми и шпоночными фрезами. Наличие горизонтального и вертикального поворотного шпинделей, а также ряда прилагаемых к станку принадлежностей (универсального стола, круглого стола, делительной головки и др. ) делает станок широкоуниверсальным и удобным для работы в инструментальных цехах при изготовлении приспособлений, инструмента, рельефных штампов, пресс-форм и других изделий.

Наименование параметра	676П	67К25ПР
Основные параметры
Класс точности по ГОСТ 8-82	П	П
Размеры горизонтального (углового) стола, мм	250 х 800	320 х 800
Размеры вертикального стола, мм	250 х 630	250 х 630
Максимальная масса обрабатываемой детали, кг	100	350
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	80. .460	45..595
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380	10..490
Вылет оси вертикального шпинделя, мм	125..375	165..485
Наибольший продольный ход стола (X), мм	400	400
Наибольший ход шпиндельной бабки вертикального шпинделя (Y), мм	250	320
Наибольший вертикальный ход стола (Z), мм	380	450
Вертикальный и горизонтальный шпиндели
Частота вращения горизонтального шпинделя, об/мин	50..1630	40..2000
Частота вращения вертикального шпинделя, об/мин	63..2040	40..2000
Количество скоростей шпинделя	16	18
Цена деления лимбов, мм	0,05	0,02
Цена деления линеек, мм	1,0
Конус горизонтального и вертикального шпинделей	Морзе 4
Пределы подач шпиндельной бабки, мм/мин	13. .395	10..1000
Количество подач шпиндельной бабки	16	б/с
Ускоренный ход шпиндельной бабки, м/мин	0,9
Максимальное усилие подачи бабки, Н	9500
Максимальный допустимый крутящий момент на шпинделе горизонтальном/ вертикальном, Нм	230/ 82
Зажим-отжим инструмента	Ручной	Механиз
Торможение шпинделя	нет
Вертикальная фрезерная головка
Наибольшее осевое перемещение вертикального шпинделя, мм	60	60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90	±90
Масса вертикальной фрезерной головки, кг	70
Угловой горизонтальный стол
Количество подач стола в продольном и вертикальном направлении	16	б/с
Пределы продольных и вертикальных подач стола (X. Y), мм/мин	13..395	10..1000
Ускоренный ход стола в продольном и вертикальном направлении, мм/мин	935	1800
Максимальное усилие подачи стола, Н	9500
Число Т — образных пазов	5	5
Масса углового горизонтального стола	105
Угловой универсальный стол
Размеры горизонтального универсального стола, мм	200 х 630	200 х 630
Наибольший угол поворота в горизонтальной плоскости, град	±20	±20
Наклон длинной стороны, град	±45	±45
Наклон короткой стороны, град	±30	±30
Масса углового горизонтального стола	55
Стол круглый горизонтально-вертикальный
Диаметр планшайбы стола, мм	250	250
Габаритные размеры, мм	345 х 330 х 110	338 х 485 х 140
Масса круглого стола	60
Привод и электрооборудование станка
Количество электродвигателей на станке	2	4
Электродвигатель главного привода, кВт	2,2	3
Электродвигатель привода подач, кВт	—	1,3
Электродвигатель смазки и зажима инструмента, кВт	—	0,55
Электродвигатель привода насоса охлаждения, кВт	0,12	0,12
Суммарная мощность электродвигателей, кВт	2,32	4,97
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	1282 х 1215 х 1780	1685 х 1655 х 1865
Масса станка, кг	910	1350

Список литературы:

1. Инструментальный широкоуниверсальный фрезерный станок повышенной точности модели 676п. Руководство 676П.00.000. Вильнюс, 1975
2. Аврутин С.В. Основы фрезерного дела, 1962
3. Аврутин С.В. Фрезерное дело, 1963
4. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
5. Барбашов Ф.А. Фрезерное дело 1973, с.141
6. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
7. Блюмберг В.А. Справочник фрезеровщика, 1984
8. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
9. Копылов Р.Б. Работа на фрезерных станках,1971
10. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
11. Кувшинский В.В. Фрезерование,1977
12. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
13. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
14. Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
15. Плотицын В. Г. Наладка фрезерных станков,1975
16. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
17. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
18. Тепинкичиев В.К. Металлорежущие станки, 1973
19. Чернов Н.Н. Металлорежущие станки, 1988
20. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

• Фрезерные станки: общие сведения, классификация, обозначение
• Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
• Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
• Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш

Технология ремонта фрезерных станков

Регулировка фрезерных станков

Фрикционная муфта. Фрикционный вал. Муфты фрикционные в металлорежущих станках

Автоматические циклы фрезерных станков (6Р12)

Испытания и проверка металлорежущих станков на точность

Справочник универсальных фрезерных станков

Заводы производители металлорежущих станков в России

Производители фрезерных станков в России

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Технические характеристики

Особенности конструкции влияют на основные технические характеристики оборудования:

• показатели вращения горизонтального шпинделя – 50–1630 об/мин;
• параметры движения вертикального шпинделя – 63–2040 об/мин;
• скоростей шпинделя – 16;
• максимальное продвижение вертикального шпинделя по оси – 8 см;
• расстояние от оси горизонтального шпинделя до рабочей поверхности – 8–46 см;
• от торца вертикального шпинделя до рабочей горизонтальной поверхности – 0–38 см;
• максимальный ход стола вдоль – 45 см;
• по вертикали – 38 см.

1 деление лимба равно 0.05 мм. Масса станка чуть больше тонны (1050 кг).

Руководства по техническому обслуживанию и ремонту фрезерных станков

• <
• Дом \
• Руководства \
• Фрезерные станки

ФРЕЗЕРНЫЕ СТАНКИ

Фрезерный станок MAHO MH800P CNC – (DE)

⟶

Инструменты фрезерного станка FNK 25 – TOS (Чехия)

⟶

Инструменты фрезерные станки 676П, 678М и 679 – СТАНКО (СССР)

⟶

Инструменты фрезерный станок FUS-22

– INFRATIREA ORADEA (RO)

⟶

Инструменты фрезерные FUS-25, FUS-32 – INFRATIREA ORADEA (RO)

⟶

Frezarka narzędziowa FUS-200 – ИНФРАТИРЕА ORADEA – RO

⟶

Инструментальные фрезерные станки FN20, FN22, FN25A, FN3 2 – TOS (CZ)

⟶

Инструментальный фрезерный станок FN-40 – TOS (Чехия)

⟶

Инструменты фрезерные станки АЛГ-100, АЛГ-200, Б – ПРВОМАЙСКАЯ (ЮГ)

⟶

Frezarki narzędziowe ALG-200,B производства Югославии

⟶

Инструменты Фрезерный станок 67K25 PF2 NC – STANKO (СССР)

⟶

Инструменты фрезерный станок FNC-25

– AVIA FOP (PL)

⟶

Инструменты фрезерного станка ФНД 25, 32, J, M, TE – АВИА ФОП (ПЛ)

⟶

Фрезерные станки FWA32, FWA41, FYA32M, FYA41M (модели без ведомой балки) – МЕХАНИЧЕСКОЕ ОБОРУДОВАНИЕ (PL)

⟶

Универсальные фрезерные станки 2FWA, 3FWA, 4FWA, 2FW, 3FW, 4FW – Техническое руководство

⟶

Фрезерные станки 3FY, 4FY – МЕХАНИКА (PL)

⟶

Станки фрезерные 2FXA, 3FXA, 4FXA, 2FX, 3FX, 4FX – МЕХАНИКА (PL)

⟶

Универсальный фрезерный станок FWB25 CBKO PRUSZKÓW – Техническое руководство

⟶

Универсальные фрезерные станки FWC25, FWC26, FXC25, FXC26

– Техническое руководство

⟶

Универсальные фрезерные станки FWD-25U, FWD-32U, J, M – JAFO (PL) – Техническое руководство

⟶

Фрезерный станок FYD-25 JAFO (PL) – ручной

⟶

Фрезерные станки FC-25, FC-26, FYC-25 FYC-26 – JAFO (PL)

⟶

Фрезерные станки FYC25, FYC-26 – Техническое руководство

⟶

Фрезерные станки FYD25, FYD32 – JAFO

⟶

FXJ40, FYJ40 Фрезерные станки и шкаф управления в версии TNF/C – Техническое руководство

⟶

Фрезерный станок Series ONE BRJ / BR2/J2 – BRIDGEPORT (Великобритания)

⟶

Станок фрезерный 6х20 (6Н10) – СТАНКО – Станок вертикально-фрезерный – Техническое руководство

⟶

Вертикально-фрезерные станки F1-250, F2-250, F3-250 производства (Северная Корея) – Техническое руководство

⟶

Фрезерный станок FP 800 (PL) – Горизонтально-фрезерный станок – Техническое руководство

⟶

Универсальный фрезерный станок FU-2 – Техническое руководство

⟶

Станок фрезерный 6М12К – СТАНКО – Техническое руководство

⟶

Станок фрезерный 6М13П – СТАНКО

⟶

Фрезерный станок 7417 – STANKO

⟶

Станки фрезерные 6Х80Г, 6Н80, 6Х81Г, 6Х81, 6х21 – СТАНКО

⟶

Станки фрезерные 6Р80Г, 6Р80, 6Р10 – СТАНКО

⟶

Станки фрезерные 6М82, 6М82Г, 6М82Гб – СТАНКО

⟶

Станки горизонтально-консольно-фрезерные (консольные) 6Н81Г, 6Н81Г, 6Н83Г, 6Х83Г – Техническое руководство

⟶

Станки консольно-фрезерные STANKO 6P10, 6P12, 6P12b, 6P13, 6P13b – Техническое руководство

⟶

Станки консольно-фрезерные 6Р12, 6Р13, 6Р12б, 6Р13б – Техническое руководство

⟶

Станок фрезерный универсальный СТАНКО 6Р11 произв. СССР- Техническое руководство

⟶

Станки консольно-фрезерные STANKO

6P80G, 6P80, 6P82, 6P682G, 6P83, 6P83G, 6P83Sz – Техническое руководство

⟶

Станки консольно-фрезерные STANKO 6T12-1, 6T13-1 – Техническое руководство

⟶

Станки консольно-фрезерные СТАНКО 6М12П изд. СССР – Техническое руководство

⟶

Зубофрезерный станок STANKO 5B312 – Техническое руководство

⟶

Зубофрезерный станок 5236P – STANKO

⟶

Полуавтоматический фрезерно-копировальный станок 6441A – STANKO – Техническое руководство

⟶

Техническое руководство для фрезерных станков FUW200/I, FUW250/IV, FUW315/III – WMW HECKERT (DDR)

⟶

Фрезерные станки F315/V/VI/2, F400/V/VI/2 с контроллером PS2000 – WMW HECKERT DDR.

Включая модели FSS, FW, FU размером 315 и 400, версии V/2 и VI/2

⟶

Фрезерный станок HECKERT F315 V, VI /2, F400 V, VI/2 (включая модели FSS, FU, FW) – Техническое руководство

⟶

Фрезерные станки WMW HECKERT F315, F400 / VIII (включая модели FSS, FU, FW) – Техническое руководство

⟶

Фрезерный станок F315-S7 и F400-S7 FLEXIVA – WMW HECKERT/UNITECH GmbH + ApUG

⟶

Фрезерный станок WMW HECKERT 1AE-горизонтальный, 1AU-универсальный, 1AV-вертикальный – Техническое руководство

⟶

Станки фрезерные FUW-200/I, FUW-250/IV, FUW-315/III – WMW HECKERT Техническая и эксплуатационная документация

⟶

Фрезерные станки F315E и F400E (включая модели FW, FU и FSS) – WMW HECKERT (DDR)

⟶

Консольно-фрезерные станки F400 / VIII – WMW HECKERT – Техническое руководство

⟶

Фрезерный станок FU 300 UNION WMW – Техническое руководство

⟶

Фрезерные станки TOS FA2H, FA2V, FA2U – Техническое руководство

⟶

Фрезерные станки TOS FA3H, FA3V, FA3U – Техническое руководство

⟶

Станки фрезерные TOS FA4H, FA4V, FA4U – Техническое руководство

⟶

Фрезерный станок TOS FA5 V – Техническое руководство

⟶

Горизонтально-фрезерный станок TOS FHJ-9 модель – Техническое руководство

⟶

Фрезерные станки FGS 32 H, V, U и FGS 40 H, V, U – TOS (Чехия)  – Техническое руководство

⟶

Фрезерный станок ТОС ФГШ 50 и  ФГСВ 50 – Техническое руководство

⟶

FXA-31 и FXA-41 Горизонтально-фрезерные станки – Техническое руководство

⟶

FU-300 Универсальный фрезерный станок – Техническое руководство

⟶

Станок фрезерный ФУ-251 – ЗММ КАЗАНЛЫК (БГ) – Техническое руководство

⟶

Руководство по фрезерным станкам FU-320 U, V, H – KAZANLIK (BG)

⟶

Фрезарка ФУ-321 – ЗММ КАЗАНЛЫК – БГ

⟶

Станки фрезерные FU32x132A , 152A , вертикальные FV32x132A , 152A , горизонтальные FO32x132A ,

9 150017 – Техническое руководство

⟶

Электрические схемы портально-фрезерного станка STANKO 6610

⟶

Копировально-фрезерный станок FK 08-b с электрощупом – Техническое руководство

⟶

Фрезерно-гравировальный станок G3 модели – Техническое руководство

⟶

FDm Фрезерный станок GOMAD (для дерева) – Техническое руководство

⟶

Копировально-фрезерный станок STANKO модель 6461 – Техническое руководство

⟶

Вертикальные обрабатывающие центры DMG CNC серии DMC xx35V EcoLine – Техническое руководство

⟶

BRIDGEPORT VMC Обрабатывающий центр — техническое руководство

⟶

Вертикальный обрабатывающий центр HAAS серии VF — техническое руководство

⟶

ЧПУ NBH 95 HUELLER HILLE 2004 г. – Электрическая документация и электрические схемы обрабатывающего центра

⟶

Не нашли нужную документацию?

Проверить наличие вакансий в других категориях

ДРУГИЕ КАТЕГОРИИ

поставщиков подержанных фрезерных станков

---

GlobePharma. Нью-Брансуик, штат Нью-Джерси Производитель* 1 – 4,9 млн., 1993 10–49. Производитель портативного фрезерного оборудования для фармацевтической, пищевой, нутрицевтической, косметической и автомобильной промышленности. Изготовлен из материала из нержавеющей стали. Электрические характеристики включают напряжение от 208 до 230 В переменного тока, частоту 60 Гц и силу тока 6 А.

---

PM-728VT СВЕРХТОЧНЫЙ НАСТОЛЬНЫЙ ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК БЕСПЛАТНАЯ ДОСТАВКА! ТАЙВАНЬ. Бесплатная доставка. СПОНСОР. Фрезерный станок Bridgeport Eztrak с ЧПУ ЭЛТ-контроллер. 475 долларов США. $65. 00 доставка. СПОНСОР. Вертикальная направляющая (100 мм x 125 мм) Токарный станок Myford Super 7 ML7 Высокое качество. от 250,52 до 281,39 долларов. Бесплатная доставка.

---

Все продажи являются окончательными. Возврат не производится. Товары продаются как есть, где есть, без письменной или подразумеваемой гарантии. Покупатель несет ответственность за проверку товара (ов) перед размещением ставок и своевременное удаление товара в течение десяти (10) рабочих дней после получения счета. Продавец НЕ несет ответственности за предоставление инструментов или тяжелого оборудования для облегчения удаления.

---

Примерно 77% из них составляют фрезерные станки с чпу. Вам доступны различные бывшие в употреблении фрезерные станки, в том числе средний режим работы, легкий режим работы. Вы также можете выбрать из …

---

Производитель: US Industrial Machinery. Обратите внимание: многие продукты доставляются напрямую от производителя US INDUSTRIAL 9″ x 49″ ручной фрезерный станок с регулируемой скоростью Пакет 2VH-3-KIT ТОЛЬКО ДЛЯ КОМПЛЕКТА: – Стол 9″ x 49″ с 3 Т-образными пазами, 5/8″, на 2,5-дюймовый центр. .. 14 295 долларов США.

---

Gomaplast Machinery Co. Wooster, OH Дистрибьютор*, Производитель $1–4,9Миля 1992 10-49. Производитель и дистрибьютор нового и бывшего в употреблении фрезерного оборудования. Технические характеристики фрезерного оборудования включают двигатель мощностью 1 л.с., скорость 1750 об/мин, напряжение 220 В и 440 В и размеры 5 футов Д x 32 дюйма Ш x 64 дюйма В. Бренды.

---

Бывшее в употреблении вертикально-фрезерное оборудование доступно в различных моделях со спецификациями, включая размеры стола от 9 дюймов x 42 дюймов до 10 дюймов x 54 дюймов, двигатели мощностью от 1,5 л.с. до 5 л.с., продольный ход от 28 дюймов до 37 дюймов, …

---

Фактически, бывшие в употреблении фрезерные станки для продажи станут универсальным дополнением практически к любому металлообрабатывающему заводу или мастерской, а различные типы можно приобрести оптом в магазине Alibaba. …

---

Remedy Machine Sales, LLC ® Г-н Эд Тремблей 215-540-0404 Веб-сайт: Remedymills E-Mail: [email protected] Цена: Ручная коленная мельница Cincinnati/B-Port: Головка серии 2 Серийный номер: Головка с переменной скоростью передняя – правый угол. ..

---

Наша компания успешно завоевала признание как одно из самых известных имен, предлагающих бывшие в употреблении фрезерные станки с ЧПУ. Корпорация Soni Industries New Janta Nagar, Ludhiana …

---

Подержанные фрезерные станки в Тампе на YP. Посмотрите обзоры, фотографии, направления, номера телефонов и многое другое, чтобы узнать о лучшем оборудовании для мукомольных заводов в Тампе, штат Флорида. … Подержанные станки Деревообрабатывающее оборудование и расходные материалы Инструменты-оптовая продажа и производители. 17. ЛЕТ В БИЗНЕСЕ (727) 388-3686. 12415 Автомобильный бул. Клируотер, Флорида 33762. 5. Метрический инструмент. Фрезерование …

---

Подержанное станочное оборудование для продажи https://hgrinc. HGR предлагает широкий ассортимент подержанных станков, все необходимое оборудование от ведущих брендов, таких как Bridgeport, Brown & Sharpe, Cincinnati, Cazenueve, Hardinge, Lodge & Shipley, Nortorn, Clausing и других. … Фрезерный станок Уотертаун, Висконсин Новое поступление. Инвентарный № 1022-276-0026 …

---

Подержанные фрезерные станки. EquipNet является ведущим мировым поставщиком подержанных фрезерных станков и различного другого подержанного оборудования. Наши эксклюзивные контракты с нашими клиентами обеспечивают широкий спектр бывших в употреблении фрезерных станков от ряда уважаемых OEM-производителей, включая Matsuura, Bridgeport, Fadal, Kiwa USA Inc. и многих других.

---

Большой выбор подержанных машин и промышленного оборудования. Мы полностью проверяем все наши бывшие в употреблении промышленные машины. … Производители; Продать Машины; Аукционы и ликвидации; Оценка оборудования; О нас; Блог; … Вертикально-фрезерный станок Cincinnati 2MI 10″ x 54″. Радиально-ручная пила OAC 16 ″, сделано в Италии …

---

Новое объявление Настольный фрезерный станок ОБНОВЛЕН. Подержанный. 1500,00 долларов США. 0 ставок · осталось 6д 10ч (пн, 14:58) Бесплатный самовывоз. Спонсируется. Atlas MFB Горизонтально-фрезерный станок Винтаж Настольная мельница 110 Вольт. Подержанный. $2,299.99.

---

Equipment Hub — ведущий дилер станков бывшего в употреблении металлообрабатывающего оборудования, специализирующийся на станках с ЧПУ и оборудовании для изготовления металлов. Перейти к содержимому 770.621.0495 l Se Habla Español

---

Отправьте список машин на [email protected] или заполните форму здесь. Мы свяжемся с вами и обсудим дальнейшие шаги или позвоним: +420 775 893 021.

---

Brown & Sharpe #2, горизонтальный фрезерный станок, 50″ X, 10″ Y. Категория: Горизонтально- и вертикально-фрезерный станок… ОбзорТип: Mills, Millers, Horizontal Производитель: BROWN & SHARPEМодель: …

---

малошумный используемый горизонтальный фрезерный станок с размером таблицы 950мм кс 250мм. 4,9 лакха INR Узнать последнюю цену. Минимальный заказ: 1 шт. Тип продукта: фрезерный станок. Материал: Чугун.

---

Двигатель шпинделя для фрезерования металла. Цена FOB: 10 – 300 долларов США/долл. США. Jinan Hongyang CNC Machinery Co. , Ltd. предлагает высококачественный шпиндельный двигатель для фрезерования металла для импортеров и дистрибьюторов B2B по всему миру. Jinan Hongyang CNC Machinery Co., Ltd. находится в Китае и занимается исключительно производством и экспортом продукции машиностроения.

---

Batliboi sprint lokesh подержанный станок с ЧПУ для промышленности; Таль использовал фрезерный станок с ЧПУ; фрезерный станок инструментального цеха Tos fn 32; Автоматическая фрезерная машина из мягкой стали; Secmu (Италия) …

---

Бриджпорт Бриджпорт Серия II Фрезерный станок #9190. ИСПОЛЬЗОВАЛ. Производитель: Бриджпорт. Модель: Серия II. Вертикально-фрезерный станок Bridgeport 11″ x 58″, серия II Инвентаризация № 9190 Машина нуждается в доработке и продается как есть, на запчасти или в нерабочем состоянии 6-дюймовые фрезерные тиски 1/8″ – 3/4″ сверлильный патрон. 5000 долларов США.

---

Компания Pathak Machine and tools, ведущий поставщик фрезерных станков в Индии, используется для различных операций, таких как изготовление отверстий, нарезка зубчатых колес и т. д. Мы следим за тем, чтобы каждая машина регулярно проверялась на предмет ее производительности, прочности, точности и энергопотребления. Чтобы стать лучшим производителем фрезерных станков, …

---

Найдите 676 поставщиков фрезерных станков с помощью Engineering360. Наш каталог включает 103 514 производителей, 21 002 дистрибьютора и 94384 поставщика услуг. База данных Engineering360 включает 61 721 производителя и 16 335 дистрибьюторов со штаб-квартирой в США. Our international database contains 41,793 manufacturers and 4,667 …

---

• الحجر الرملي المحجر الجرانيت
• مسلسل طاحون الشر٤
• شركة صناعة كربونات الكالسيوم
• asphalt recycle crusher
• التعدين سا النهر شمال المعدات التجارية بين الشمال والجنوب
• king mill Китай
• пистолет шлифовальный станок
• ميل الاسمنت
• roll mill machine used
• frp recycling crusher
• مشروع المحاجر فى السويس
• الحديد المستخدم خام الفك الهند سلسلة القيمة
• الطواحين الرطبه المستخدمه في التعدين العشوائي
• كسارة ادرجل فرنسية
• bushing for hp 400 crusher
• ناقلات النفط بالعراق
• سحق الألغام الكوارتز
• تآكل أو ع Chy 3000
• التةاكاك
• .
