Балансировка: что это и для чего нужна эта операция?



Нормальная работа электрооборудования невозможна без идеально сбалансированной вращающейся части или ротора. Даже в абсолютно новом оборудовании ротор электродвигателя может стать причиной серьезной аварии и остановки рабочего процесса. Поэтому уже на стадии первичной сборки огромное внимание уделяется визуальному осмотру деталей ротора и тщательной балансировке его частей.



Балансировка электродвигателя — это процедура по уравновешиванию вращающихся элементов электродвигателя с целью снижения вибрации и достижения совпадения оси инерции и оси вращения. Для этого производятся многочисленные измерения, корректировка и регулирование. В процессе достигается оптимальный баланс в сечениях тела ротора, что значительно улучшает работу двигателя, предотвращает разрушение подшипников и способствует безопасной работе техники.



Если балансировку производил опытный мастер со специальной подготовкой, долгая безаварийная работа обеспечена. Далее достаточно постоянного контроля состояния двигателя.



Тревожный сигнал способен распознать даже непрофессионал без технического образования. Характерными признаками дисбаланса является появление повышенной вибрации и необычных шумов. Эти симптомы говорят о необходимости срочной балансировки электродвигателя. Промедление грозит разрушением подшипников и повреждением фундамента или креплений оборудования.



Сам процесс балансировки кажется понятным и целесообразным только для технического персонала, например, главного инженера завода. Но выгоды и для владельца предприятия очевидны. Сбалансированный электродвигатель повышает КПД промышленного оборудования, снижает энергопотребление, предотвращает сбой в работе линии и незапланированный простой предприятия.







Причины и последствия дисбаланса. Показания к балансировке





Классический ротор (или якорь) имеет сложную структуру и состоит из многочисленных частей, имеющих свои нормативные показатели. Малейший перекос элементов внутри устройства приводит к взаимному нарушению положения их масс в узлах или деталях. Это провоцирует смещение центра тяжести, увеличение центробежной силы и увеличение вибрации. Со временем отклонения от нормы становятся всё больше, и начинается разрушение подвижной и неподвижной части двигателя. Повреждаются муфты, обрываются анкерные болты, происходит утечка смазочных материалов и разрушение подшипников. Поэтому, проводя работы по балансировке в нашей лаборатории, мы всегда устанавливаем новые подшипники.



Причин для появления дисбаланса много. К нарушению штатной работы агрегата приводит одна причина или иногда целый комплекс.



Причины дисбаланса ротора электродвигателей:



• Заводские и приобретенные в процессе эксплуатации дефекты деталей
• Погрешности сборки ротора или валопривода из нескольких валов
• Разболтавшиеся или незастопоренные крепления внутри узла
• Смещенные и поврежденные фрагменты обмоток
• Воздействие на элементы ротора коррозии
• Образование наростов из-за налипания пыли и микрочастиц сырья
• Наличие во внутренних полостях деталей осколков оборудования
• Естественный неравномерный износ частей ротора
• Ошибки при первичном монтаже и перекос массы по осям
• Особенности эксплуатации и воздействие внешней среды
• Неправильное хранение или транспортировка ротора
• Несимметричное крепление деталей после ремонта



После ремонта балансировка производится всегда.

 В процессе эксплуатации необходимо внимательное наблюдение за работой электрооборудования. Достаточно смещения на десятую долю миллиметра, и увеличивается сила трения, нагрузка на двигатель увеличивается, а потребление энергии возрастает. Это приводит в быстрому износу электродвигателя, повреждению составных частей ротора и выходу из строя техники. При критических показателях возможны масштабное разрушение оборудования. Кроме того, техника с неисправным двигателем выдает нестабильный результат, что приводит к большому количеству брака выпускаемой продукции.



Ситуацию исправляет своевременная балансировка. Чем выше класс измерительного оборудования и уровень специалистов, проводящих эту процедуру, тем качественнее результат балансировки и дольше период бесперебойной работы. Регулярная балансировка роторов или балансировка якорей электродвигателей является стандартной операцией, существенно продлевающей срок службы техники.







Виды и этапы балансировки вращающихся тел



Ротор или якорь двигателя можно балансировать в двух режимах:



• статическом
• динамическом



Статический режим подходит только для маломощных двигателей и имеет ряд недостатков, главными из которых является сложность расчетов, длительность процедуры и недостаточное снижение дисбаланса. Статическая балансировка ротора электродвигателя без динамической применяется для дискообразных деталей, например, тонких дисков.



Динамический режим применяется для всех видов роторов электродвигателей и позволяет достигать наибольшей точности при компенсации неуравновешенности. Этот способ устраняет все виды дисбаланса: динамический, моментный и статический. Такой метод позволяет достигать максимальных показателей компенсации и устранять даже ничтожный дисбаланс, поэтому, как правило, он всегда дополняет статическую балансировку.



Балансировка вала электродвигателя производится в несколько этапов:



• Осматривается поверхность и элементы ротора
• Подготавливается инструментарий и грузы для каждого участка
• Балансируемое изделие укладывается на опоры балансировочного станка и раскручивается
• Проводится измерение параметров сил и вибрации
• Выявляется дисбаланс ротора
• Рассчитывается масса и углы установки корректирующих грузов
• Устанавливаются уравновешивающие грузы
• На измерительном приборе замеряется остаточная вибрация
• Далее изделие балансируется до достижения максимального снижения дисбаланса
• В завершении процесса оформляется протокол





Режимы и особенности балансировки вращающихся частей



Балансировку можно проводить на месте эксплуатации, но для высокоточной балансировки этого недостаточно. Поэтому для максимального устранения дисбаланса  профессионалы используют балансировочный станок или балансировочную машину. Станок состоит, как правило, из станины, опор, на которые устанавливается вал двигателя, привода и измерительного блока, определяющего место и величину вибрации ротора.



В процессе балансировки ротор с опорами станка образует единую колебательную систему с собственной частотой. Силы инерции неуравновешенных масс ротора во время вращения ротора вокруг своей оси создают колебания опор станка. Когда частота вращения ротора совпадает с частотой колебательной системы, происходит резонанс.



Существует три типа балансировочных станков: дорезонансный, резонансный и зарезонансный. Они различаются конструкцией, режимом работы и областью применения.



Например, компания «Первый ампер» использует самые современные станки дорезонансного типа, которые позволяют достичь точности балан сировки вплоть до 0,05 гхмм/кг.



Чередование опор и передвижение стоек и системы натяжения на балансировочном станке дают возможность перенастраивать систему с учетом новых задач для высокоточной балансировки роторов разных типов.



Конструкция станка предусматривает работу с консольными и межопорными роторами, требующими разного размещения в процессе операции. Система позволяет перестраиваться за считанные минуты и размещать узел натяжения ремня и приводов как между стойками, так и за пределами опор. Это учитывает особенности расположения приводной поверхности на роторах любого типа и делает станок универсальным.



Балансировочные станки последнего поколения оснащены системой автоматического доворота якоря. Встроенный лазер указывает лучом место коррекции для добавления или уменьшения корректирующей массы. Благодаря этому оператор может оперативно находить слабые места, и время процедуры значительно сокращается.  .



Измерительная система современного дорезонансного станка позволяет устранить даже существенный дисбаланс агрегата за 1-3 запуска с высокоточным результатом.



По методу расчета корректирующих масс различают одноплоскостную и многоплоскостную балансировки. При одноплоскостной расчет производится для каждой плоскости коррекции последовательно. При многоплоскостной корректирующая масса рассчитывается одновременно для всех плоскостей.









Как производится балансировка ротора (якоря) электродвигателей?

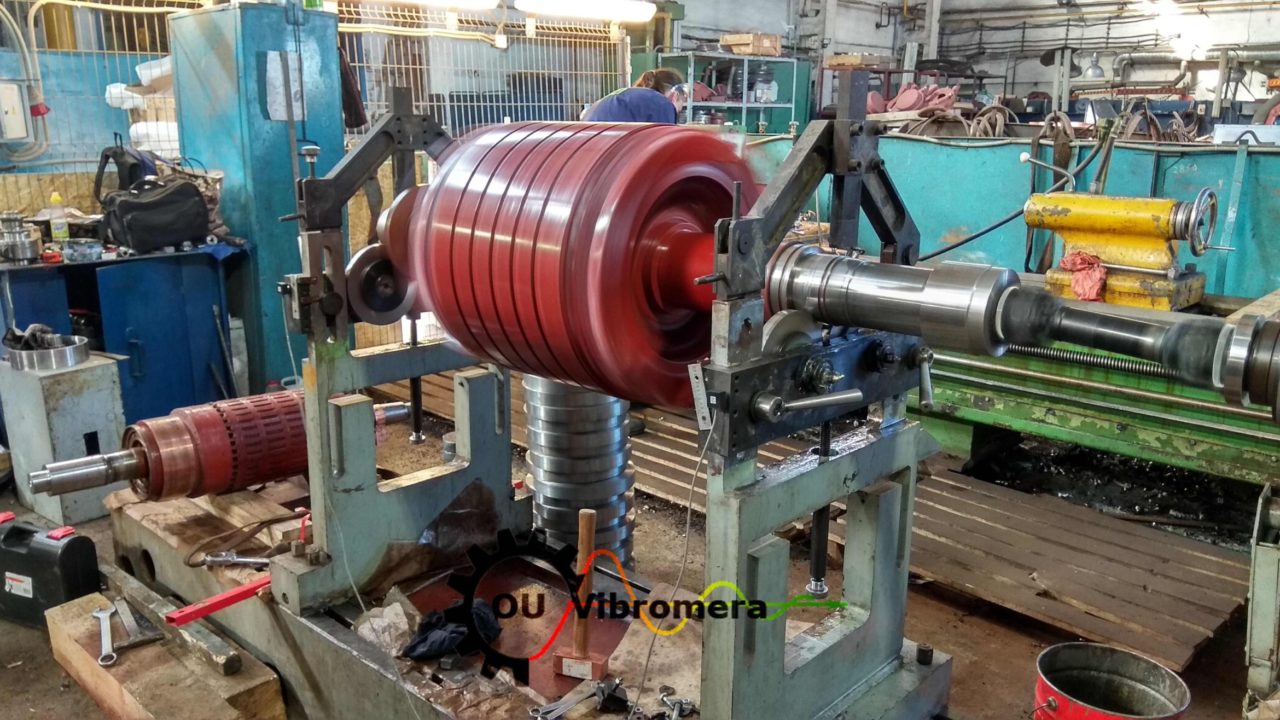

На балансировочном станке закрепляется вал ротора. Станок раскручивает цилиндрический вал и определяет, по какой из осей есть перекос массы. При динамической балансировке все измерения и корректировки предлагаются специальной компьютерной программой. Высокоточный измерительный прибор самостоятельно, без трудоемких вычислений, как это бывает при статическом методе, определяет тип и массу корректирующего груза до достижения оптимального соотношения.



Вибрация признается минимальной тогда, когда совпадают 3 оси: ось инерции, ось вращения и геометрическая ось.



Балансировка якоря (ротора) электродвигателя



Каждая деталь ротора или якоря имеет свою геометрию, массу и толщину. Масса внутри детали может распределяться неравномерно из-за изъянов или износа. В собранном роторе неуравновешенные массы всех деталей суммируются или компенсируют друг друга в зависимости от расположения.



Задача балансировки ротора — определить место и величину необходимой массы для общей корректировки неуравновешенности и достичь совмещения оси инерции с осью вращения.



Этого добиваются с помощью добавления корректирующих грузов, рекомендованных высокоинтеллектуальным оборудованием. В момент оптимального уравновешивания стрелка индикатора на приборе показывает ноль, то есть идеальный баланс.



Особенности и преимущества этих работ в Первый ампер



В компании «Первый ампер» работы по балансировке якоря электродвигателя начинаются в день заявки и сдаются заказчику в кратчайшие сроки с полным комплектом документации.



В нашей компании используются новые современные станки дорезонансного типа, предназначенные для высококачественной динамической балансировки различных роторов массой 0,5 кг до 4 тонн. В арсенале лаборатории готовые алгоритмы для механизмов любого типа и сложности, а статистика насчитывает сотни отбалансированных якорей.



Наши специалисты делают распечатку технических характеристик до и после начала ремонта, где наглядно показан результат операции. При необходимости мы устанавливаем новые подшипники, что повышает качество балансировки. Подшипники любого вида и размера всегда есть на нашем складе.

Балансировка вращающихся частей электродвигателей: ротор, якорь, вал

Роторы и якоря в электрических машинах подвергаются статической и динамической балансировке в совокупности с вентиляторами и прочими вращающимися частями. Производят балансировку ротора электродвигателя на специальном оборудовании для выявления дисбаланса якоря и масс ротора, что часто является основной причиной возникновения вибраций при работе машины.

Якорь и ротор состоят из большого числа деталей и распределение масс в них не может быть строго равномерным. Причиной неравномерного распределения может быть разная масса или толщина отдельных деталей, вылет частей обмотки и прочее. Кроме того, каждая из деталей может быть неуравновешенной из-за смещения ее оси вращения и инерции. В собранных якорях и роторах массы отдельных деталей могут компенсироваться или суммироваться, в зависимости от их местоположения. Роторы и якоря, в которых ось вращения не совпадает с центральной осью инерции называют неуравновешенными. А вращение динамически и статически неуравновешенных якорей и роторов вызывает вибрации, который могут пагубно влиять на подшипники и фундамент машины.

Мощность, (кВт)	Частота вращения,об/мин
	3000	1500	1000	750
До 1,5	2740	2806	3417	4057
2.2	3090	3245	4154	4897
3	3642	3901	4973	5179
4	5012	4652	5413	6804
5. 5	5296	5301	5978	7511
7.5	6630	6919	7312	11021
11	8139	8147	9937	13182
15	12088	12049	11737	14803
18,5	13001	13345	15217	24450
22	15057	15805	23408	25522
30	17648	18202	25857	29275
37	23803	25949	30677	40080
45	29055	28737	38389	48070
55	34546	32811	41481	60759
75	44670	48812	64472	82899
90	47893	51078	78166	99898
110	67202	73052	95759	122517
132	80848	87962	114110	147423
160	98012	106439	138740	179116
200	123101	132548	173924	———-
250	154120	167435	———-	———
320	237156	————–	———-	———–
кВт	3000 об/мин	1500 об/мин	1000 об/мин	750 об/мин



КОЭФФИЦИЕНТЫ ПРИМЕНЯЕМЫЕ ПРИ РАСЧЕТЕ:

• Однофазные-1. 5;
• Иностранного производства -1.5;
• Взрывобезопасные – 1.3;
• Срочный – 1.5;
• Двухскоростные – 1.5; Двухскоростные с независимыми обмотками – 2.
• Старого образца типа АО, А, ВАО -1,5

Специалисты нашей компании быстро и качественно осуществляют балансировку всех вращающихся частей машины: якоря, ротора, валов, стабилизируя работу. Мы имеем солидный опыт в такого рода работах и отлично разбираемся во всех механизмах электродвигателей. Обратившись в нашу компанию, вы можете быть уверены, что все машины на вашем производстве будут работать слаженно и без каких-либо сбоев, ведь мы строго соблюдаем все установленные нормы и правила. Звоните и мы выполним:

• Диагностику любой электромашины;
• Ремонт с заменой комплектующих;
• Балансировку валов электродвигателя;
• Перемотку электродвигателя;
• Ремонт насосов типа ГНОМ;
• Ремонт сварочных трансформаторов.

Решения для балансировки малой арматуры и электродвигателей

Компания Hofmann является ведущим поставщиком систем балансировки для малой арматуры и электродвигателей.

Мы предлагаем широкий ассортимент балансировочных станков для различных размеров роторов, а также различные уровни автоматизации, необходимые для соответствия объему производства.

Будь то ручная, полуавтоматическая или полностью автоматическая балансировочная система Hofmann, адаптирована для электродвигателей. Мы предлагаем машины от небольших настольных моделей до полностью автоматических систем, предназначенных для крупносерийного производства. Мы предлагаем балансировочные решения для роторов самых разных размеров, от микроякорей до якорей генераторов и стартеров.

Наша продукция для балансировки малой арматуры включает настольные ручные балансировочные станки, полуавтоматические автономные балансировочные станки и большие многопозиционные автоматические балансировочные системы

со встроенной коррекцией. Варианты исправления включают сверление, фрезерование и высечку.

Все балансировочные системы Hofmann отличаются инновационным дизайном, технически совершенными измерительными системами и вариантами надежного защитного кожуха, а также нашим простым в использовании интерфейсом оператора.

Ручные балансировочные станки

Типы от PCX-7.1 до PCX-19.1

Ручные горизонтальные балансировочные станки для малой арматуры имеют размеры от небольших настольных моделей до больших напольных станков. Технология жестких подшипников и преобразователи силы обеспечивают чрезвычайно точное и чувствительное измерение дисбаланса.

Особенности

• Полностью перемещаемые рабочие опоры

• Настольные или напольные станки доступны для размещения арматуры размером

• Rigid hard bearing measuring system with permanent calibration

• Two plane dynamic balancing capability

• Static and couple balancing capability

• PC based electronic measuring system

Application

• Unbalance measurement of armatures and components

  • Якорь электродвигателя

  • Якорь электродвигателя

  • Самоходные агрегаты

  • Якорь генератора

Дополнительная информация о продукте

• Видео: Ручной балансировки для электрических арматур-применение и эксплуатация

Полуаутоматические системы балансировки

Тип PCXR-3211C

HOFMANN’ арматура предлагает несколько станций для измерения дисбаланса, исправления и проверки. Доступны конструктивные особенности для минимизации времени переналадки, что обеспечивает повышение производительности процесса. Наш простой в использовании интерфейс оператора обеспечивает быстрое обучение. Доступные варианты коррекции включают сверление, фрезерование и высечку.

Специальные функции

• Полуавтоматические автономные балансирующие машины

• Краткое изменение, которое не требует механической регулировки, необходимой для различных расстояний коррекции

• Оператор.
• Дисплей с сенсорным экраном

• Доступны специально разработанные аппаратные и программные интерфейсы

Приложение

• Организация армюров при производстве

  • Электромажьем моторная арматура
  • Арматура генератора генератора
• Коррекция несбалансированных систем 9000 9000.

. для малой арматуры обеспечивают надежное и точное измерение дисбаланса и коррекцию деталей для крупносерийного производства.

Балансировочные станки Hofmann используют либо вращающийся, либо встроенный перенос, чтобы сократить время цикла и повысить производительность. Наши балансировочные станки легко интегрируются в ваши производственные линии как с точки зрения программного управления, так и с точки зрения аппаратного обеспечения.

Наш уникальный алгоритм коррекции ограничивает количество корректировок, необходимых для балансировки детали, что обеспечивает максимально достижимую производительность.

Особенности

• Многопозиционные автоматические балансировочные системы для крупносерийного производства

• Интегрированные системы управления, доступные с конвейером и интеграцией робота Прецизионное V-образное или контурное фрезерование пакета арматуры

• Сервонизируемое расположение на мельнице на мельнице не обеспечивает механическую регулировку, необходимая для различных расстояний плоскости коррекции

9003.
• Коррекция дисбаланса якоря при крупносерийном производстве

Услуги по балансировке электродвигателей — Балансировка Hi-Tek

Спросите у наших экспертов

• Имя*

  Первый Последний

• Электронная почта*
• Телефон
• Чем мы можем помочь*
• CAPTCHA

Услуги по балансировке электродвигателей

Электродвигатели используются в самых разных коммерческих и промышленных целях. Целью балансировки электродвигателя является значительное снижение вибрации ротора двигателя. Несбалансированный электродвигатель может повредить или даже разрушить вал двигателя и подшипники, что приведет к дополнительным затратам на систему и простоям, которые могут повлиять на ваши операции и производство. Выполняя балансировку ротора двигателя, электродвигатели могут работать намного дольше без отказов из-за вибраций. Уменьшение вибраций с помощью балансировки электродвигателя помогает свести к минимуму износ всех внутренних компонентов, что увеличивает срок службы электродвигателей.

Балансировка электродвигателя в компании HI-TEK Балансировка выполняется путем установки всего двигателя на балансировочное приспособление. Вал двигателя вращается внешним двигателем, чтобы гарантировать, что единственным вкладом в вибрационный сигнал является динамический дисбаланс двигателя, а не его рабочий шум. Приспособление для балансировки электродвигателя оснащено акселерометрами, которые определяют вибрацию вращающегося ротора двигателя. Возможность напрямую балансировать электродвигатели позволяет изолировать и точно измерить источник вибрации в электромеханической системе.

Наша услуга по балансировке электродвигателей гарантирует, что операторам электродвигателей не потребуется выполнять повторную балансировку ни самого двигателя, ни роторов, приводимых в движение двигателем, когда устройство возвращается к своему назначению. Путем исправления дисбаланса на обоих компонентах по отдельности мы можем гарантировать, что компоненты могут быть собраны в любом положении без внесения нового дисбаланса.

Иногда электродвигатели обвиняют в дисбалансе других частей механической системы, частью которой они являются. Исследуем реальный источник дисбаланса. Динамические вибрации могут быть вызваны дисбалансом ротора двигателя, вала, любых шкивов, вентиляторов или других прикрепленных деталей. Наш диагностический процесс позволяет нам найти источник дисбаланса и устранить его, экономя время и деньги наших клиентов.

Выполняя точную и надежную балансировку электродвигателей для наших клиентов, они могут эксплуатировать свои электродвигатели годами, а не месяцами, потому что мы устраняем дисбаланс, из-за которого их узлы изнашиваются быстрее, чем обычно.

Если у вас есть электродвигатель, который работает неровно и с менее оптимальной производительностью, велика вероятность, что его может потребоваться повторная балансировка.
