лучшие бесплатные программы CAD на русском

Системы автоматизированного проектирования САПР в инженерии стали стремительно развиваться в конце прошлого столетия. На смену человеку пришли программы с практически неограниченными возможностями в создании 3D-моделей прототипов и деталей. Компьютеризированная подготовка производства – CAM System, заняла ведущее место в проектировании и наряду с системой CAD облегчила программирование станков с ЧПУ, повысила производство.

CAM System для станков с CNC

На современном оборудовании с системами ЧПУ, которые называют Computer numerical control (CNC), можно программировать и модифицировать установленное ПО. Это происходит благодаря современному микропроцессору:

микроконтроллер;
компьютер на базе микропроцессора;
контроллер с программируемой логической матрицей.

CAM-системы (англ. Computer-aided manufacturing) используются для прописывания алгоритма действий станков с ЧПУ. Это прикладное программное обеспечение для компьютеризированной подготовки реализации производства и инженерно-технических расчетных проектов.

Информация: CAM System помогают разрабатывать технологические этапы, быстро настраивают программы для станков с CNC, моделируют процессы обработки заготовок и многое другое.

CAM-системы выполняют задачи на основе трехмерного образца, который создается в CAD (англ. Computer-aided design). Под термином понимают программы с комплектом модулей для детальной 3D-графики. Часто c помощью CAD получают полный пакет проектно-конструкторской документации.

Автоматизация процесса проектирования CAD/CAM System существенно ускорила производство новых моделей изделий, упростив процесс реального тестирования виртуальным, но не менее точным.

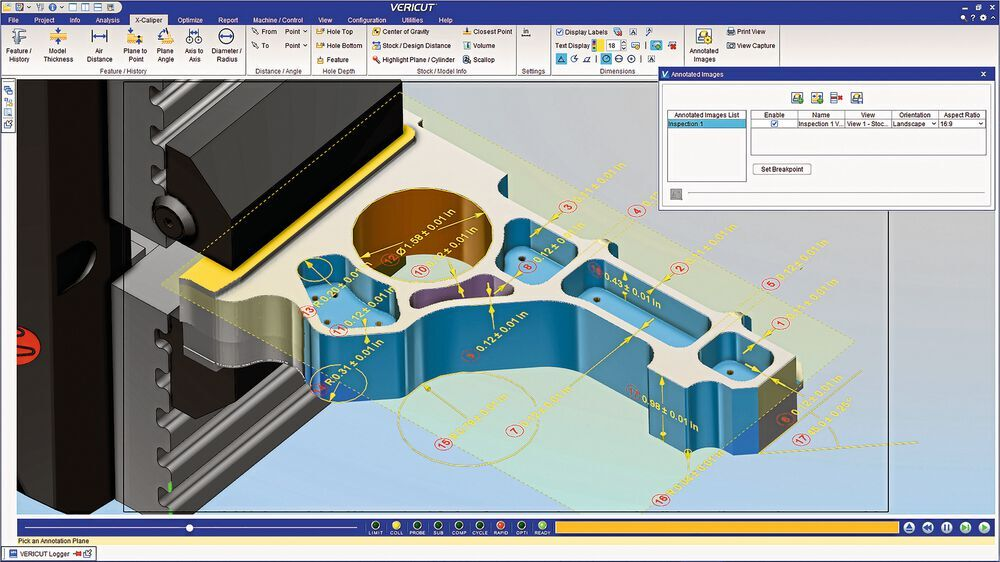

Принцип работы CAD/CAM программ для ЧПУ

В основу создания УП для станка ложится проект 3D-модели изделия из CAD системы. Иногда достаточно чертежей, эскизов и подробного описания процесса. Конечный этап программирования – ввод в станок параметров детали и настроек обработки, информации о траекториях движения заготовки и режущего элемента наряду с командами для движущих систем оборудования.

В современном проектировании CAM System чаще используются для синтеза УП и построения модели производственного процесса.

Сноска: наличие постпроцессора, специального программного модуля, обеспечивает формирование файла УП CAM-системой под конкретный станочный комплекс.

Шаги при производстве детали на станке с CNC:

Формирование трехмерной модели изделия по чертежу или эскизу. Данные о траектории заготовки, координатах и прочее программа записывает в промежуточный файл.
Создание УП на базе модели 3D с помощью постпроцессора, который преобразует промежуточный файл в файл для определенного типа станка.
Загрузка программы в агрегат с CNC через кабель от специального разъема на корпусе агрегата или на пульте ЧПУ к COM-порту компьютера.
Закрепление детали и выполнение операций, заложенных в оборудование.
Контроль параметров готового изделия.

Лучшие CAM программы для CNC

PowerMILL

PowerMILL – среди ПО для фрезерных станков с трех и пятиосевой обработкой самая профессиональная. Дополнительно способна писать управляющую программу для поворотной оси.

Возможности PowerMILL:

создание УП, при которых траектория рабочего органа проходит плавные кривые без заостренных углов, что бережет станок от перегрузки;
полная 5-осевая обработка изделия в разных вариантах;
объемная визуализация всего технологического процесса;
учет изменений заготовки при обработке во избежание зарезов и столкновений патрона шпинделя, хвостовика инструмента и других элементов;
автоматическое определение плоскостей и отверстий при 2.5D обработке с изменением стратегий на более эффективные;
точная подводка траектории с ручными правками и контроль в любой точке перехода, отвода или продления.

SolidWorks

SolidWorks — пакет программ для автоматизации и конструкторско-технологической подготовки 3D-деталей от компании Dassult Systems.

Примечание: ПО известно на рынке, к нему активно пишутся продукты других разработчиков.

В SolidWorks два режима работы с объектами:

Автоматический – образ создается по введенным параметрам, что ускоряет проектирование.
Интерактивный – на базе ребер, граней и эскизов определяются любые элементы, а также создаются параметрические, способные обновляться при внесении изменений в начальные настройки заготовки.

Mastercam

Mastercam – программный комплект CAM-систем по созданию 2D- и 3D-моделей для производства на станках с CNC.

Особенности ПО:

использование алгоритма Dynamic Motion повышает производительность и скорость программирования.
быстрая обработка и идеальная поверхность обеспечивается технологией Accelerated Finishing и Equal Scallop при работе с наклонными и изогнутыми элементами.
доступный для восприятия Port Expert создает многоосевые траектории в сложных формах и отверстиях.
эффективные инструменты многоосевой обработки для сглаживания кромок и удаление гребешков.

Autodesk ArtCAM

Autodesk ArtCAM – программа для проектирования 2D- и 3D-моделей, создания чертежей с нуля, пространственной механообработки, что позволяет автоматически подбирать модули из плоского эскиза и создавать готовую деталь. Особенно хороша в работе с фрезерными станками, но адаптирована к любому типу станочного оборудования с CNC.

Интерфейс программы интуитивно понятный и не вызывает сложностей при проектировании, библиотека инструментов для создания модели лидирует в своем классе.

Бесплатные Cam программы для ЧПУ

Fusion 360

Fusion 360 – пакет CAM, CAD и CAE с поддержкой станков до 5 осей, где можно создавать чертежи либо экспортировать файлы из AutoCAD, генерировать готовые модели изделий, наиболее подходящие под заданные параметры, и тестировать проект на начальных стадиях. Арсенал конструкторских решений существенно ускоряет разработку.

DeskProto

DeskProto – CAM-система автоподборки УП для обработки сложных изделий на токарных и фрезерных станках с CNC. Трехмерная модель заготовки экспортируется из любого 3D-редактора в виде файла STL, а чертеж 2D-формата – как файл DXF.

Возможности DeskProto:

генерация готовой УП для поворотной оси;
создание программы для переворачиваемой детали;
импорт и взаимодействие с 3D-объектом;
построение процесса технологической обработки;
наглядный просмотр проекта;
настройка постпроцессора под характеристики станка.

FreeMILL

FreeMILL – бесплатный модуль CAM по написанию G-кода для фрезерных агрегатов с CNC от компании Mecsoft.

Софт умеет:

строить траектории в пространстве для перемещения рабочего инструмента;
проводить пробное тестирование траектории;
создавать полный проект обработки детали;
писать G-коды для конкретного типа станочного оборудования.

Примечание: ПО абсолютно бесплатное, нет ограничений ни по времени, ни по количеству строчек кода.

HeeksCNC

HeeksCNC – CAD/CAM система с открытым исходным кодом, который можно поменять на удобный для компании.

Примечание: NC-code настраивается редактированием файлов, заданных на Python.

Особенности программы:

создание твердотельных моделей выдавливанием образца или элементов по сечениям твердых тел;
изменение моделей миксованием или с включением логических операций;
сохранение конструкции заготовки в файлах IGES, STEP и STL;
проведение разных по сложности операций технологического процесса;
изменение макета в G-Code;
постпроцессор с редактируемыми файлами сценариев для различных станков с CNC.

Бесплатные Cam программы для ЧПУ на русском языке

Сразу стоит отметить, что бесплатных CAM System на русском языке нет, можно поискать русификаторы. У популярных систем с англоязычным интерфейсом есть инструкции на русском языке, помогающие разобраться в проектировании и создании УП. Для рискованных людей в интернете масса взломанных программ, но надеяться на отличную работу системы опасно – весь проект может пострадать.

Интересное решение предлагает российская компания – система SprutCAM с бесплатным 30-дневным пробным периодом. Это ПО способно рассчитывать траекторию с учетом расположения заготовки на станке, чтобы предусмотреть столкновение движущихся элементов, визуализировать обработку изделия.

SprutCAM рассчитывает траекторию заготовки с учетом результата предыдущей операции, а это означает:

контроль столкновений;
видимый оператору результат после каждой операции;
сокращение рабочих ходов при создании управляющей программы.

Информация: набор инструментов и функций SprutCAM позволяет внедрять систему при изготовлении литейных форм, пресс-заготовок, шаблонов, эскизов, прототипных деталей, гравировки и других макетов.

Лучшие CAD программы для CNC

3D Max

3D Max считается софтом архитекторов и дизайнеров, но современные версии способны выходить за границы обыденности и выполнять огромное количество функций.

3D Max при моделировании объемного элемента использует работу с сеткой. Набор инструментов в программе необычайно расширенный, поэтому создать можно любой элемент, независимо от сложности конструкции. САD хорошо показала себя в работе с другим ПО по NURBS-моделированию.

AutoCAD

AutoCAD – система для создания 2D- и 3D-графических проектов и чертежей разной сложности – от сборочного до детального. После модели интегрируются в CAM-системы для создания УП.

Rhinoceros 3D

Rhinoceros 3D – программа для трехмерного NURBS-моделирования с возможностями редактирования, конструирования, анализа и документации. Включена функция анимации и визуализации объекта. Подходит для создания декоративных элементов высокой сложности.

Приведенные в перечне CAM и CAD-системы изучены производителями и успешно используются при настройке оборудования на предприятиях. Востребованное ПО стоит несколько тысяч долларов, поэтому всегда нужно учитывать возможность его приобретения и поддержания новых версий. При выборе CAM/CAD System стоит также обратить внимание, как функционирует служба поддержки разработчиками в вашей стране и приходят ли бесплатные или недорогие обновления.

31 августа 2020
79385

Получите консультацию специалиста

Лучшие бесплатные программы CAM 2022 года

CAM — это компьютерный процесс настройки обработки материала, инструмента и траектории движения инструмента, которым будет следовать станок на основе предварительно разработанной модели. На самом базовом уровне это означает определение размеров заготовки которую необходимо обработать, типа инструмента, который будет использоваться и линий, по которым будет работать станок.

В этой статье мы рассмотрим лучшее бесплатное программное обеспечение CAM, дав обзор и перечислив функции каждого из них. Прежде чем углубиться в список, рассмотрим, что делает программу CAM эффективной.
Выбор правильного программного обеспечения может оказаться сложным решением. Здесь собран топ наиболее популярных программ на основе нескольких факторов:
✅ Поддерживаемые типы ЧПУ: в основном отобраны программы, которые поддерживают более одного метода обработки (например, фрезерование, лазер или плазма) или имеющие дополнительные преимущества.
✅ Функциональность: софт, предлагающий широкий спектр функций, поэтому можно настроить весь процесс обработки из одной программы, сохраняя при этом качество.
✅ Поддерживаемые форматы. Существует множество форматов файлов, используемых для работы с ЧПУ, и в зависимости от того, как создан файл САПР, вы можете быть ограничены определенными типами файлов. Программы, представленные здесь, покрывают широкий спектр импортируемых форматов.
✅ Интеграция с другим программным обеспечением. Процесс преобразования файлов и перемещения между программами при подготовке файла к производству может занимать много времени. В этом списке софта отдаётся предпочтение программному обеспечению, которое безотказно работает вместе с другими инструментами или может выполнять несколько этапов процесса в самостоятельно.
Итак, теперь, когда мы знаем, что ищем, давайте перейдем к списку!

Fusion 360 — одна из самых популярных программ для фрезерной обработки с ЧПУ.
Fusion 360 — известное ПО, обычно используемое для ЧПУ с возможностями моделирования и CAM-обработки. В частности, он имеет настройки CAM для фрезерной и лазерной обработки с полным набором возможностей и функций. Она поддерживает 3MF, STL, DXF и многие другие распространенные форматы 3D-файлов. Кроме того, Fusion 360 интегрирован с программным обеспечением САПР и может использоваться вместе с другими продуктами Autodesk. Также есть версии для Windows и MacOS. По этим и другим причинам она является наиболее широко используемой из всех программ, представленных в этом списке.
В 2020 году Fusion 360 ограничил некоторые функции для обычных пользователей, но если вы имеете право на получение стартовой или образовательной лицензии, вы по-прежнему сможете получить доступ ко всему набору функций. Некоторые из версий программы включали доступ не более чем к 10 документам одновременно и ограничение экспортируемых типов файлов. Кроме того, больше не доступны рапиды для больших станков с ЧПУ и 5-осевое фрезерование. Однако, если вы работаете с менее чем пятью осями — это по-прежнему мощный инструмент CAM, доступный бесплатно.

Разработчик: Autodesc
ОС: Windows, Mac OS
Функции:
✅ Интегрированные функции CAD и CAM;
✅ Сторонние надстройки;
✅ Моделирование G-кода перед постобработкой;
✅ Постобработка;
✅ Множество вариантов инструмента;
✅ Смещение для компенсации обработки;
✅ Настройка скорости шпинделя;

Carbide Create

Carbide Create — это совершенно бесплатное ПО для 2D-моделирования и CAM. Его можно использовать его для разработки 2D-эскизов и прямого создания траектории ЧПУ без переключения программ. Вы также можете моделировать в 3D, чтобы предварительно просмотреть окончательный результат. В программе есть версия Pro, в которой можно создавать 3D-CAD, но 2D-эскизов обычно более чем достаточно для обработки с ЧПУ.

Работает на Windows и MacOS. Файлы, созданные в одной операционной системе, совместимы при переносе в другую. Carbide Create не использует облачное хранилище, что помогает поддерживать стабильность сохранения файлов и бесплатность программного обеспечения, но это означает, что всегда придется импортировать файлы вручную.
Пользователи рекомендуют его за интуитивно понятный интерфейс, который состоит из области рисования и меню графических функций, а также функций автоматического выравнивания и сложных операций CAM, таких, как V-образная резьба.

Разработчик: Carbide 3D
ОС: Windows, Mac OS
Функции:
✅ Создание эскиза из основных фигур, сплайнов или базовых изображений;
✅ Логические функции для объединения, деления или вычитания фигур;
✅ Автовыравнивание;
✅ Импорт DXF и SVG;
✅ Функции CAM для V-образной резьбы, контурной обработки и гравировки;
✅ Многие параметры инструментов доступны в библиотеке инструментов, а также возможны пользовательские инструменты;
✅ 3D-моделирование CAM-процесса;

FreeCAD

В FreeCAD можно работать с 3D-моделированием и напрямую спланировать процесс обработки заготовок.
FreeCAD, наряду с Fusion 360, является популярным программным обеспечением CAM. Как следует из названия, это в первую очередь ПО CAD, а не CAM. Тем не менее программа также обладает возможностями CAM.
Это средство 3D-моделирования с открытым исходным кодом, основанное на параметрическом моделировании, что означает — можно использовать его для создания технических проектов, таких как производство деталей. В FreeCAD

разрабатываются 2D-эскизы, которые можно преобразовать в 3D. Затем пользователи могут вернуться в режим эскиза столько раз, сколько необходимо, чтобы внести дополнения или корректировки.
FreeCAD работает на Windows, Linux и MacOS и может импортировать/экспортировать SVG, STEP, STL, DXF и другие распространенные файлы САПР. В дополнение к функциям CAD, FreeCAD имеет отличные функции CAM, а также моделирование (как механическое, так и жидкостное) и студию движения. Для доступа к любой из этих функций, в частности к функции CAM, в FreeCAD есть рабочие макеты, называемые Workbench. Чтобы переключиться на CAM, вы выбираете верстак Path, где можно генерировать G-код для операций с оборудованием: фрезерными, токарными, лазерными резаками и т.п. станками с ЧПУ.

Разработчик: FreeCAD
ОС: Windows, Linux, MacOS
Функции:
✅ Широкий спектр операций 2.5D CAM;
Такие операции, как оконтуривание, сверление и гравировка;
✅ Работает со многими типами инструментов, доступных в библиотеке или настраиваемыми;
✅ Моделирование процесса;
✅ Расширенные операции, такие как профилирование, спираль, прорези и
✅ V-образная резьба;
✅ 3D-операции включают карманы и ватерлинии;
✅ Операции G-кода для добавления комментариев, остановок или пользовательских строк G-кода;

CAM OpenBuilds

OpenBuilds CAM — это бесплатная веб-программа, которую можно использовать для настройки маршрутизации с ЧПУ, лазерной, плазменной резкой. Программа имеет встроенную библиотеку деталей для доступа к уже существующим моделям и поддерживает файлы DXF, SVG, PNG, BMP, JPG, Gerber и Excellon (хотя, в частности, не STL).
OpenBuilds CAM также имеет простой интерфейс 2D-чертежа для создания моделей непосредственно в программе, хотя, возможно, было бы лучше импортировать чертежи, поскольку инструменты для этого очень ограничены. Его также можно интегрировать с OpenBuilds Control от тех же разработчиков, который является управляющим программным обеспечением для оборудования с ЧПУ.
Разработчик: OpenBuilds
ОС: Windows, Linux, MacOS
Функции:
✅ 2D чертёж;
✅ Моделирование обычное или ускоренное;
✅ Панель дисплея с функциями мыши и клавиатуры;
✅ Экспорт непосредственно в OpenBuilds Control для связи со станком;

Лазерный плагин Inkscape

Inkscape — это программное обеспечение для векторного рисования, которое в основном используется для 2D-чертежей с ЧПУ. Чтобы сделать его еще более эффективным, в него интегрировали лазерный плагин, с помощью которого вы можно создавать свой G-код непосредственно в Inkscape.
Обратите внимание, что этот инструмент предназначен специально для Inkscape и только для лазера. Тем не менее это удобное дополнение, позволяющее выполнить весь процесс проектирования и подготовки файлов в одной бесплатной программе. Inkscape работает на Windows, MacOS и Linux, так что это хороший вариант для всех производителей.
Это достаточно хорошо с точки зрения функциональности, но если нужно изменить интенсивность на протяжении всего процесса, придется делать это вручную в G-коде. Inkscape поддерживает любые типы файлов, используемые программой Inkscape, то есть SVG, SVGZ, PDF, EPS, AI, CDR (CorelDraw) и VSD (Visio).

Разработчик: J-Tech Photonics
ОС: Windows, Linux, MacOS
Функции:
✅ Полная функциональность Inkscape для рисования;
✅ Настройка интенсивности и скорости лазера;
✅ Установка количества проходов на линию и изменение скорости движения;
✅ Включение и выключение лазера;

FreeMill

FreeMill — это бесплатное программное обеспечение CAM, которое можно использовать отдельно или интегрировать в SolidWorks, Rhinoceros или Alibre Design. Программа не имеет ограничений по времени, сохранениям, черновикам или симуляциям обработки.

FreeMill, по сути, предлагает набор инструментов, доступных в платных надстройках для вышеописанных программ. Программа поддерживает широкий спектр форматов файлов, включая STEP, STL, OBJ, FBX, SMT, SKP, DXF и SLDPRT (часть SolidWorks).
Автономная версия FreeMill будет работать только в системах Windows, но пользователи Mac по-прежнему могут использовать ее, интегрированную с Rhinoceros.

Разработчик: MecSoft
ОС: Windows (автономная или интегрированная), MacOS (интегрированная только с Rhinoceros)
Функции:
✅ Создание траектории;
✅ Функции черновой и чистовой обработки;
✅ Моделирование G-кода;
✅ Экспорт G-кода;
✅ Постобработка;

Estlcam

Estlcam — бесплатное программное обеспечение, предназначенное исключительно для фрезеровки. Это менее функциональная программа чем предыдущие, но достаточно эффективная в своей нише.

В Estlcam можно настроить направление и глубину траектории инструмента, тип выполняемой обработки (например, резьба или сверление отверстий) и завершить настройку. Программа может открывать файлы DXF, PLT, e25, JPG, PNG и даже GIF. Одной из примечательных особенностей является автоматическая траектория, которая используется для определения наиболее желаемого пути движения инструмента на основе чертежа.
Эта программа не может быть интегрирована в другое ПО. Доступны официальные советы по поддержке и видеоуроки, которые в сочетании с простым интерфейсом делают Estlcam хорошим вариантом для начинающих. Единственным ограничением для некоторых пользователей является то, что он предназначен для операционных систем Windows.
Разработчик: Estlcam
ОС: Windows
Функции:
✅ Выбор между автоматической или ручной траекторией;
✅ Фрезерование деталей и сверление отверстий;
✅ Возможность гравировки, резьбы и выравнивания;
✅ Настройки для начального выравнивания, глубины траектории и снятия фаски;

Heeks CNC

HeeksCNC — это инструмент с открытым исходным кодом, который может импортировать твердотельные модели из файлов STEP и IGES, а также чертежей DXF. В программе также можно делать простые 2D-чертежи, создавать тела и экспортировать их в формате STEP, IGES или STL. Вы можете создавать операции сверления, профилирования и обработки карманов, а также генерировать G-код и даже симулировать процесс металлообработки.

Для установки можно заплатить 15 долларов (в рублях оплаты нет) за установочный пакет или установить его самостоятельно с GitHub. Чтобы HeeksCNC работала также необходимо установить HeeksCAD, который также бесплатен и распространяется с открытым исходным кодом.
В настоящее время HeeksCNC работает только на Windows, но есть планы на вторую итерацию, которая также будет совместима с ОС Raspberry Pi и Ubuntu.

Разработчик: Heeks
ОС: Windows
Функции:
✅ Профиль, карманы и сверление;
✅ Шаблоны для вырезания;
✅ Постобработка;
✅ Моделирование

CAMotics

CAMotics может генерировать код для ЧПУ и моделировать его в 3D. Программа работает с различными формами инструментов, такими как цилиндрические и конические. Также можно вручную изменить G-код прямо внутри программы. Наконец, поскольку он имитирует результат в 3D, можно экспортировать 3D-модель в виде STL.

CAMotics всё ещё находится в разработке, но в планах разработчики намерены добавить инструменты для V-образной резьбы и токарную обработку. Программа работает на Windows и Linux, хотя некоторые характеристики G-кода Linux все еще находятся в стадии разработки.

Разработчик: BuiltBotics
ОС: Windows, Linux
Функции:
✅ 3D-моделирование
✅ Различные формы головки инструмента;
✅ Окно модификации G-кода;
✅ Зондирование высоты;
✅ Редактирование таблицы инструментов;

Бесплатное программное обеспечение для ЧПУ

Введение

Начиная с вашего проекта и заканчивая g-кодом для вашего станка с ЧПУ, вам потребуются несколько программных приложений для ЧПУ:

Программное обеспечение САПР (позволяет рисовать вашу деталь)
Программное обеспечение CAM (позволяет преобразовать чертеж в траекторию движения инструмента в формате g-кода)
Программное обеспечение для управления ЧПУ (заставляет вашу машину следовать пути инструмента G-кода)

Мы расскажем о нескольких платных продуктах в дополнение к бесплатным опциям. Вы можете потратить больше времени на программное обеспечение, чем на фрезерный станок с ЧПУ, поэтому стоит потратить несколько долларов, если платное программное обеспечение упрощает обработку с ЧПУ.

Мы ограничим наш список программным обеспечением для фрезерного станка с ЧПУ или фрезерного станка с ЧПУ и избежим других типов машин, таких как плазменные и лазерные резаки.

Бесплатное программное обеспечение САПР

САПР (автоматизированное проектирование) — это программное обеспечение ЧПУ, позволяющее создавать проекты. Существует множество программных пакетов САПР, но, к сожалению, большинство из них не бесплатны. К счастью, за последние несколько лет в бесплатных опциях произошли значительные улучшения, поскольку 3D-печать, в которой используется та же программа САПР, стала популярной.

FreeCAD

FreeCAD — это полностью бесплатная параметрическая 3D-программа САПР, которая становится все более популярной по мере роста популярности 3D-принтеров. Как и Alibre, он способен создавать очень сложные проекты с очень высокой точностью, но пользовательский интерфейс намного сложнее, и кривая обучения будет намного сложнее. Это не обязательно то, что мы рекомендуем новичкам, но оно бесплатное, поэтому попробовать его можно бесплатно.

Выходные данные FreeCAD, STL, STEP, SVG или DXF можно отправить в любую из программ CAM, перечисленных ниже.

В дополнение к тому, что это бесплатное программное обеспечение, если вы действительно хотите покопаться в САПР, исходный код FreeCAD находится в свободном доступе.

FreeCAD работает на Mac, Windows и Linux.

Solvespace

Solvespace — еще одна бесплатная программа 3D CAD, ставшая почти культовой. Он позволяет вам создавать 3D-детали, как FreeCAD, но, поскольку у него есть несколько ограниченное пользовательское ядро САПР, он лучше подходит для механических деталей, у которых нет сильно скульптурных органических поверхностей.

Пользовательский интерфейс причудлив, но более прост, чем FreeCAD.

Solvespace может экспортировать файлы STL или STEP для сторонних программ CAM.

Solvespace работает на Mac, Windows и Linux, а исходный код находится в свободном доступе.

Inkscape

Хотя Inkscape не является строго пакетом САПР, он очень популярен для создания 2D-проектов для станков с ЧПУ. Обычно он используется больше для художественных проектов, чем для точной механической работы, но он должен работать и в том, и в другом случае, если у вас есть терпение.

Inkscape похож на Corel Draw и Adobe Illustrator, но совершенно бесплатен. Он экспортирует файлы SVG и DXF для вашего программного обеспечения CAM.

Inkscape работает на Mac, Windows и Linux.

Недорогое программное обеспечение САПР

Вы можете выполнять много отличных работ с перечисленными выше программами, но стоит подумать о коммерческой программе САПР, особенно если вы занимаетесь 3D-моделированием.

Alibre Atom

Alibre Atom — это полностью параметрическая CAD-программа, которая позволяет создавать практически любые объекты. Он основан на коммерческом ядре САПР, поэтому он очень надежен и надежен (и поставляется с полной поддержкой).

Кривая обучения умеренная, и у них есть версии более высокого уровня, доступные, если вы создаете продукты, которые требуют конструкций из листового металла или других сложных функций.

Alibre Atom — это загруженное программное обеспечение, которым вы владеете; он не облачный.

Alibre Atom стоит около 200 долларов США и работает на Windows.

Бесплатное программное обеспечение CAD/CAM

Следующим шагом в цепочке программного обеспечения является программное обеспечение CAM, которое отвечает за принятие ваших проектов и создание траектории движения инструмента, по которой машина следует для вырезания ваших деталей. Существует множество программ CAM, и большинство из них очень дорогие. Написать CAM-программу очень сложно, а рынок невелик, поэтому цены на них соответствующие. К счастью, есть несколько бесплатных вариантов программного обеспечения для камер.

Большинство CAM-программ имеют как минимум ограниченные, если не полные, встроенные возможности CAD, поэтому мы отметим это в описании ниже.

Программы CAD/CAM доступны в двух вариантах: 2D и 3D. Программы 2D CAM ориентированы на создание траекторий движения инструмента для плоских предметов без каких-либо кривых поверхности. Примерами 2D-деталей могут быть шестерни или знаки.

3D-программы CAM могут принимать любую форму и создавать для нее траекторию (с учетом ограничений вашего станка с ЧПУ) «g-код», который представляет собой серию команд движения, которые указывают вашей машине, как она должна двигаться, чтобы вырезать вашу деталь.
