Бетономешалка габариты: Всё про миксера (бетономешалки, АБС) – Вопросы и ответы

бетономешалка, автобетоносмеситель, технические характеристики, ширина, объем миксера, высота, бетоносмеситель, габариты, бетоновоз, габариты

Автор Petroviches На чтение 4 мин.

Содержание

1. Конструкция и принцип работы
2. Виды миксеров и их параметры
3. Габариты бетономешалки КамАЗ
4. Сколько кубов бетона в миксере КамАЗа

На шасси грузового многотонного автомобиля часто устанавливают разные приспособления для выполнения работ узкой спецификации. Автобетоносмеситель КамАЗ является представителем специализированной техники, оборудованной вращающимся резервуаром для приготовления, перемешивания, хранения и транспортировки цемента.

Автобетоносмеситель имеет много названий, среди которых:

• автомиксер;
• бетономешалка;
• АБС.

Конструкция и принцип работы

Технологический процесс получения бетона может осуществляться гравитационным или принудительным способом.

Гравитационный способ: емкость в виде груши постоянно вращается, поддерживая смесь в жидком состоянии, препятствует нарушению однородности и расслоению материала, защищает от вредных погодно-климатических факторов и предупреждает потери.

Для загрузки и выгрузки раствора внутри барабана расположены 2-заходные винтовые лопасти, работающие по принципу винта Архимеда. При вращении элементов в одном направлении цемент и вода с разными наполнителями или уже готовый заводской бетон движутся к центру смесителя, при смене движения раствор выталкивается наружу.

Поворотный механизм перемещает лоток на 180° по горизонтали и на 60° по вертикали.

С помощью гидромеханической передачи происходит плавное вращение барабана. Рабочее давление в системе составляет 20-22 МПа.

В принудительном способе барабан не движется, вращаются только внутренние лопасти.

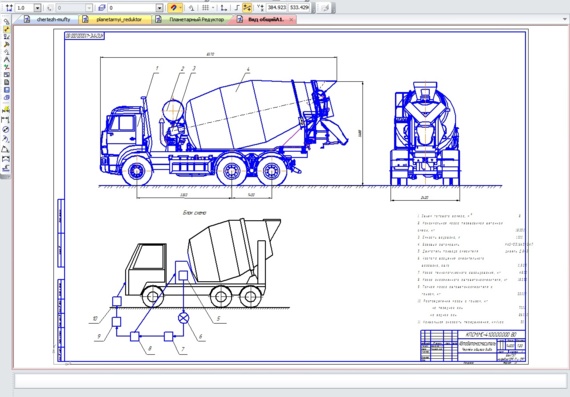

Устройство автомиксера выглядит так:

• шасси;
• дозировочно-промывочный бак;
• смесительный барабан;
• загрузочный бункер;
• разгрузочный бункер;
• складной лоток;
• поворотный механизм;
• органы управления спецоборудованием;
• контрольно-измерительные приборы.

Для удобной подачи бетона на площадку используют:

• желоба;
• трубы, рукава;
• насосы;
• транспортерные ленты с выгрузкой до 14 м.

Телескопическая стрела увеличивает подачу раствора на 60 м.

Виды миксеров и их параметры

АБС подразделяются:

• по объему смесителей;
• типу разгрузки;
• виду привода;
• принципу действия;
• работе двигателя.

Модельный ряд бетономешалок на базе КамАЗа включает около 20 единиц, отличающихся друг от друга мощностью техники, проходимостью, маневренностью, частотой вращения барабанного устройства, продолжительностью перемешивания и размерами.

КамАЗ-581453 — распространенная 3-осная бетономешалка с колесной формулой 6х4. Технические характеристики миксера:

• грузоподъемность — 18900 кг;
• мощность мотора — 320 л. с.;
• емкость бака для воды — 450 л;
• высота загрузки барабана — 3800 мм;
• высота выгрузки — 2200 мм;
• длительность перемешивания — 20 мин.
• габаритные размеры — 8600х2500х3800 мм.

Модификация 58147С на базе КамАЗа-53229 эксплуатируется при температурах окружающей среды от -20 до + 40°С. Весит машина 24 т. Особенности винтовой линии миксера обеспечивают равномерное перемешивание цемента и уменьшают время выгрузки.

Габариты бетономешалки 58147С:

• длина — 9000 мм;
• высота — 2500 мм;
• ширина — 3700 мм.

Скорость вращения смесителя составляет 0-18 об/мин.

Гидромеханический привод работает на базе автономного двигателя.

АБС способен загружать смесь на высоту до 3700 мм, высота выгрузки — 500-2000 мм.

Миксер 69369В на шасси КамАЗа-65115 с колесами 6х4 характеризуется такими техническими параметрами:

• скорость вращения смесителя — 0-14 об/мин;
• объем бака для воды — 600 л;
• загрузка — 3530 мм;
• выгрузка — 0-2 м;
• габаритные размеры — 7500х2500х3500 мм;
• мощность автономной силовой установки Д-144 — 240 л. с.;
• вес перевозимого бетона — не более 10915 кг;
• максимальная транспортная скорость с грузом — 50 км/ч.

Габариты бетономешалки КамАЗ

Модельный ряд автобетономешалок довольно широк. Различаются такие модификации размерами, а также в качестве основы используются разные шасси КамАЗ. АБС имеют разный привод, например, у некоторых моделей он осуществляется напрямую от дизельного двигателя. При выборе бетономешалки важно обращать внимание на диапазон температур, при которых может осуществляться исправная работа, в среднем это -20 — +40. Габариты различных моделей АБС КамАЗ:

1. 581453

• Длина – 8,6 м
• Высота – 2,5 м
• Ширина – 3,8 м
• Бак для воды – 450 л
• Смесительный барабан – 14 м³

58147с

• ДхВхШ — 9х2,5х3,7 м
• Объем смесительного барабана – 12 м³

681462 и 69361n

• Длина – 7,8 м
• Высота – 2,5 м
• Ширина – 3,7 м
• Вместительность миксера – 10 и 11,6 м³

580702

• Данная модель имеет гидромеханический привод, позволяющий барабану иметь независимую скорость вращения.
• Длина – 7,4 м
• Ширина – 3,5 м
• Высота – 2,5 м

58149n

• Длина – 8,8 м
• Высота – 2,5 м
• Ширина – 3,8 м
• Объем барабана – 3,8 м³

Сколько кубов бетона в миксере КамАЗа

Вместимость барабана в бетономешалке — 2-15 м³.

Грузовики с емкостью цистерны 5-9 м³ подходят для транспортировки раствора на небольшие строительные участки, с барабанами 10-15 м³ — для крупных объектов.

При расчете количества бетона в миксере учитывают следующее.

Емкость смесителя является заводским параметром, который определяет максимальную загруженность, и не соответствует объему бетона в КамАЗе. Внутри устройства обязательно должно оставаться свободное место для перемешивания. Поэтому в бетоновоз с геометрическим объемом 8 м³ входит не более 5 м³ смеси. Данный факт обусловлен грузоподъемностью машины и функциональными возможностями шасси.

Работали ли Вы с автобетоносмесителем КамАЗ? Считаете ли данную технику надежной?
