Гаечные ключи всех видов и размеров: универсальные, дюймовые, метрические

Гаечный ключ необходим мастеру, чтобы открутить болты, гайки и любой другой подобный крепеж. Существует несколько разновидностей этого инструмента, различающихся, прежде всего, по конструкции. В зависимости от формы рабочей части гаечные ключи по-разному воздействуют на элемент, что может быть очень важно в каждой конкретной ситуации: например, когда нужно создать большое усилие или вести работу в труднодоступном месте.

Виды гаечных ключей

Все гаечные ключи по конструкции разделяются на несколько основных видов, каждый из которых способен упростить выполнение определенных операций:

• Рожковый – наиболее популярен у мастеров во всем мире за счет простоты в использовании. Главный недостаток этого ключа – если приложить излишнее усилие, велика вероятность повредить крепеж.
• Разводной – по функциям похож на предыдущий, но благодаря возможности изменения размера зева может использоваться с гайками разного диаметра. Однако, цена на такой универсальный гаечный ключ выше, чем на обычный.
• Накидной – за счет того, что его головка целиком обхватывает болт, удается создать высокое рабочее усилие.
• Имбусовый – используется для закручивания и раскручивания крепежа с шестигранным шлицем.
• Трубный – чаще всего этот ключ применяется при сантехнических работах (например, при сборке трубопроводов). Также помогает зажимать различные детали.
• Динамометрический – профессиональный ключ, оснащенный динамометром, поэтому мастер сможет точно узнать, с какой силой был закручен крепеж.
• Торцевой – отлично подходит для использования в труднодоступных местах.
• Трещотки и торцовые головки – один инструмент заменяет разные ключи и позволяет устанавливать крепеж с любого размера с различными видами шлица.
• Баллонные и свечные – незаменимы в автосервисах, используются при проведении шиномонтажных работ и замене свечей зажигания.
• Дюймовые гаечные ключи – это инструмент, предназначенный для работы с крепежом, для которого стандартом является дюймовая система измерений. Покупка такого инструмента будет актуальна, если вы работаете с крепежом из США, Англии и других стран, так как в России в основном используется метрическая система измерений.

Помимо описанных в нашем магазине, Вы можете купить универсальный или двухсторонний гаечный ключ, для электрошкафов, готовый набор и многое другое по низкой цене. Для оформления заказа вы можете воспользоваться формой покупки на нашем сайте, если у вас возникли сложности, вы всегда можете обратиться за помощью к специалисту по телефону 8-800-333-83-28.

Ключи гаечные – Госстандарт

Гаечный ключ

Гаечным ключом называется инструмент для создания большого момента (пары сил) на гайке или головке винта. Это способствует либо заворачиванию, либо отворачиванию резьбового соединения. Первые гайки были квадратными, но затем за основу была взята форма правильного шестиугольника в основании. Это уменьшило угол, в котором можно удерживать штангу (рычаг) гаечного ключа при работе. Если для квадратной гайки он составлял 90 градусов, то теперь 60. Гаечные ключи делятся на три основных типа.

Виды ключей и геометрия

Рожковые двусторонние ключи

Наиболее знакомый нам и, скорее всего, наиболее часто применяемый вид гаечных ключей. Концы этого ключа напоминают «рожки», отсюда и такое название. На концах этих ключей два размера, например, 10 на 12, 13 на 15 и так далее. Имеют широкий диапазон размеров: от самого маленького 4мм до самого большого 55мм. Приобрести такие ключи можно как поштучно, так и в наборах по несколько штук.

Рожковые односторонние ключи

Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький – 36мм, а самый большой – 95мм. Очень важное достоинство – это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.

Накидные двусторонние ключи

Отличается от рожкового ключа тем, что концы этих ключей выполнены в виде колец. Это позволяет ключу не срываться и дает возможность кручения без перестановки ключа. Размеры на разных концах ключа разные, например 10 на 12, или 17 на 19. Размеры варьируются от 6мм до 55мм.

Накидные односторонние ключи

Подобно односторонним рожковым ключам накидные односторонние ключи мало распространены в домашнем хозяйстве. Его размеры от 30 до 50мм. Можно усилить силу затяжки за счет надевания на рукоятку металлической трубы.

 Разновидностью накидного одностороннего ключа является накидной ударный ключ. Внешне схож с накидным односторонним ключом, но значительно толще и оснащен специальной площадкой для ударов молотком или кувалдой. Применяется такой ключ для мощной затяжки, его размеры варьируются от 27 до 105 мм.

Комбинированные ключи

Эти ключи являются комбинацией рожкового и накидного ключа: с одной стороны это рожковый ключ определенного размера, а с другой стороны накидной ключ такого же размера. Размеры таких ключей варьируются от 5 до 32 мм.

Торцевые ключи

Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту – именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа – откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки – крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму – крутится просто рукой или трубой (для увеличения усилия).

Разводные ключи

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие – до 20мм, средние – до 30мм и большие – до 46мм.

 При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной – это предотвратит скольжение руки.

На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.

Трубные ключи

В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т.д.).  Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.

 Различаются трубные ключи и по форме губок. Губки могут быть Г-образными – хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.

Безыскровые ключи

Если вам попался ключ желтого или красного (медного) цвета, то перед вами безыскровый ключ. Такие ключи применяются на взрывоопасных производствах, они не дают искру при ударе о металл или падении. При работе с газом обязательно применение именно таких ключей.

Размеры и материал ключа

Ключи в континентальной Европе нумеруются по расстоянию между параллельными гранями, выраженному в миллиметрах. В Российской Империи, а позже и в СССР, в основном преобладала германская техника, и влияние немецких инженеров было сильнее влияния англичан. Поэтому верх над дюймами взяли миллиметры, в основу советских ГОСТов положены немецкие стандарты. Ключи можно условно разделить на три группы: малые, средние и большие.

Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи – от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.

Для того чтобы механики и электрики не вмешивались в работу смежных специалистов, что благоприятствует предотвращению аварий, был сделан довольно красивый ход: “механические” ключи имеют четные номера, а ключи для электрических соединений – нечетные.

Материал для гаечных ключей – высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи – это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению (“черные” ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням – точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения (“сворачивания”) формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи – редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста – просто барахло.

Не стремитесь к приобретению наборов – это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.

Выбор гаечного ключа

Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками – он не сломается. Если геометрия механизма сложная, полезный совет – изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.

Обзор инструмента. Виды гаечных ключей, размеры, описание, фото.

Рожковые ключи

Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние.

Рожковый односторонний

Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние.

Накидные ключи

Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ.

Накидной односторонний

Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ.

Накидные ударные ключи

Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.

Комбинированные ключи.

Комбинированные ключи

Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).

Трубчатые ключи

Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

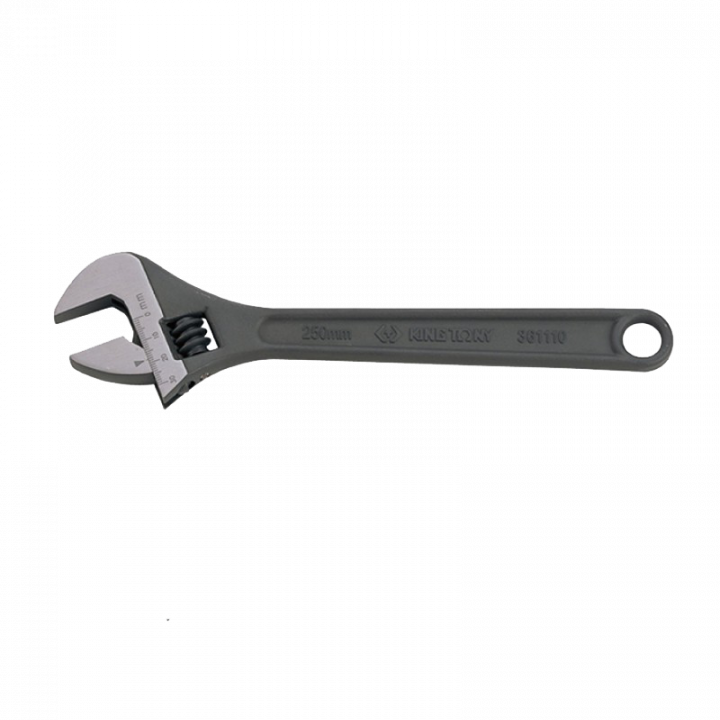

Разводные ключи.

Разводной

Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.

Трубные ключи.

Трубные ключи

Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).

Ключ-звездочка Torx

Бывают в виде бит для шуруповёрта, чтобы быстрее закручивать, есть и простые для ручного использования. Как правило такие применяются для ремонта бытовой техники, в автомобилях, сотовых телефонах.
Имею размеры от T5 до T50. Самые маленькие (T5, Т6) продаются только в наборах для сотовых телефонов.

Ключи шестигранные.

Шестигранный ключ

Применимы для ремонта техники, сборки мебели (4мм ключ под конфирмат – мебельный саморез). Бывают в наборах и штучные. Размеры от 1,5мм до 24мм.

Безыскровые ключи.

Безыскровые ключи рожковые

Очень специфические. Применяются только на взрывоопасных производствах. Они не дают искру при ударе о металл или падении, если работа связана с газом, то применяются именно такие. Их легко узнать по цвету. Он может быть жёлтый, либо цвет меди – красноватый.

Самый большой рожковый ключ. Размеры гаечных ключей и их описание

Есть несколько разновидностей гаечных ключей. Они применяются для плотного скрепления соединений, включающих в себя болт и гайку. Их создают из сплава хрома и ванадия. Для того чтобы не происходило ржавления ключа используют хромирование.

Первый ключ был создан Солимоном Меррико, который запатентовал его ещё в 1835 году. Разновидностей ключей множество, все они очень нужны человеку для строительных и ремонтных работ в повседневной жизни.

Назначения гаечных ключей

Если внимательно рассмотреть виды устройств на фото, то можно понять, что кроме моделей, встречающихся в наших домах, существует ещё много их вариаций. Они различаются друг от друга не только формой, но и целью применения .

К примеру, гайковёрт для пожарного гидранта применяется лишь для одной цели. В то время как остальные, скажем, комбинированные ил же регулируемые инструменты, могут применяться для различных сфер.

Такое разнообразие приборов нужно для обеспечения комфорта в работе не только профессиональных специалистов, но и в жизни простых граждан.

Правильно созданный инструмент помогает быстро выполнять поставленную перед человеком задачу по ремонту.

Виды ключей

Размер обычно обозначается такими параметрами, как расстояние между губками . В XIX веке и в начале 20 чаще всего определяли номинальный размер инструмента, следуя общим параметрам резьбы, которую он создавал. В современной практике имеются обозначения, основанные на общем расстоянии между двумя плоскостями.

Размеры стоит рассматривать по таким показателям, как зев (расстояние от одной губки до другой), параметр резьбы (гайки), длина рукояти. Следующий параметр несёт расстояние от 3,2 мм до 155 мм, второй от М1,6 до М 110; а третий – от 150 миллиметров и до 500.

Ключи рожковые одно и двухсторонние

Такие ключи обладают открытыми концами . Их отверстие представлено в форме U. Чаще всего они различны по своему размеру. Такие изделия стоит использовать при работе с гайками и болтами, к которым очень трудно получить доступ. Они дают большой простор во время откручивания.

Накидные ключи двухстороннего типа

Прибор завёрнутого типа на двух концах обладает замкнутый контур . Изделие чаще всего используется для гаек либо болтов шестиугольной формы. Но в некоторых случаях оно может быть создано в форме квадрата. Петли на двух концах обладают равными размерами. Изделия такого вида применяются в случае, когда открытые модели не могут выполнять поставленную перед ними задачу.

Комбинированные ключи

Комбинированные приборы, как следует из их названия, представлены в виде комбинации накидной модели и рожкового ключа . Они обладают замкнутым контуром на одном конце, а также открытым на другом. Ключ может применяться для откручивания болтов и гаек, а после быстро снимает их с помощью открытого конца.

Комбинированные разновидности ключей чаще всего применяются для выполнения комбинаций, вследствие чего оба кольца приобретают одинаковый диаметр.

Регулируемые и разводные ключи

Такие изделия представлены открытого типа. Они применяются лишь с одного конца. Общий размер отверстия зафиксирован не был. Он может варьироваться в зависимости от болта либо гайки. Но такие виды гаечных ключей почти невозможно использовать в труднодоступных зонах.

Такой тип регулируемого ключа на сегодняшний день используется чаще всего. Регулируемый концевой прибор отличается от обычного тем, что захватные поверхности губок в нём смещены на 15 градусов в сторону по отношению к рукоятке прибора. Современный регулируемый торцовый ключ был создан Йоханом Петером Йоханссоном.

Теперь нужно рассмотреть, как пользоваться регулируемым изделием :

1. Определитесь с гайкой либо болтом, которые вы хотите закрепить.
2. Откройте поворотный ключ, поворачивая при этом винт. Проверьте, хорошо ли вы открыли его для того, чтобы гайка смогла полностью в него поместиться: если же нет – его следует раскрыть больше. Убедитесь в том, что он открыт немного больше, чем размер самой гайки или же болта.
3. Сдвиньте свободную часть головки инструмента на гайку и удерживайте при этом её на одном месте. Поверните механизм винта так, чтобы он смог плотно сжать гайку.
4. Поверните устройство по часовой стрелке, чтобы крепче затянуть винт либо против часовой стрелки, чтобы значительно ослабить его. Продолжайте осуществлять поворот до того времени, пока гайка не станет плотной или довольно свободной, чтобы её можно было снять.
5. Освободите прибор и ослабьте винт механизма.

Торцовые модели

Торцовый прибор принято полностью надевать на болт либо гайку. Когда применяется такая разновидность ключа, его не нужно полностью удалять с головки гайки либо болта после окончания поворота. Ручки можно снимать и снова вставлять, в то время как гнездо останется выше болта.

Разводной прибор, основные недостатки :

1. Относительно большой размер, может стать значительным препятствием при работе в труднодоступных местах.
2. Люфт подвижной губки не даёт плотно сжимать гайку, в конечном счёте, при небольшом усилии ключ сглаживает углы гайки и срывается, в это время человек может получить значительную травму.
3. С течением времени механизм подвижной губки сильно изнашивается, приводя к сильному люфту.
4. Низкий показатель прочности не даёт создавать большой и крутящийся момент.
5. Необходимость в настройки положения подвижной губки.

Преимущество лишь одно – это возможность изменения расстояния между губками. Но и такое преимущество может сводиться на нет с торцовым ключом со сменными либо велосипедными головками.

Ударный гаечный ключ

Типы и размеры изделий могут быть совершенно разными. Ударный вид – это специальный толстый, короткий и коренастый прибор с блочным концом рукояти, которая специально создана для работы с молотком, что помогает придать ему больше силы в работе.

Применяется чаще всего с крупными крепежами, особенной гайкой и шрифтом, которые обладают метками указания.

Ударные ключи очень прочны, могут выдерживать высокую силу, которая нужна для выпуска больших застрявших болтов и гаек. Помогут они и тогда, когда свободное пространство не даёт использовать крупный прибор.

Шестигранный инструмент

Такой прибор обладает шестиугольным концом. Инструменты применяют во время раскручивания болта с гексагональным углублением на конце. Способ такой работы аналогичен по методу работы отвёртки. Для того чтобы лучше разобраться в принципе работы таких изделий, стоит изучить типы гаечных ключей, особенно нужно обратить повышенное внимание на фотографии изделий.

Иллюстративная информация помогает более подробно узнавать об особенностях любой модели.

Шестигранные устройства могут быть двух форм: с L -образными и Т-образными ручками. L -образные ключи создаются из шестиугольной проволки, В то время как Т – образные ручки считаются одним и тем же шестигранным проводом с металлической или же пластиковой рукояткой, прикреплённой к определённому концу.

Виды ключа и его названия можно также изучить в строительном магазине . Большинство названий приборов произошло от их внешнего вида.

Такие шестигранные изделия обладают головкой на коротком плече и шестигранной шаровой головкой на более длинном плече. Они заключают в себе большую контактную поверхность на голове винта. Это снижает возможность сильного изнашивания либо округления углов в винте.

Шар на длинном плече нужен для того, чтобы ключ можно было легко вставить в головку, что поможет поворачивать его под определённым углом, это очень важно для использования в труднодоступных местах.

Круглые валы клавиш хорошо укладываются в руке и помогают осуществлять работу максимально просто.

Так как для таких качественных изделий применяется нержавеющая сталь, то со ржавчиной точно не будет никаких проблем. Если вы её заметили на поверхности прибора, то причина может быть лишь одна. Это происходит из-за активного использования прибора с целью повернуть винты или же болты избыточной стали. Давление после себя оставляет следы или же компоненты другого металла на нержавеющем клюве и в этом случае под воздействием кислорода развивается коррозия.

Баллонные инструменты

Такой тип устройства применяется для ослабления и затягивания гаек на колёсах автомобиля. В Соединённом Королевстве и на территории Австрии он широко используется как wheel brace .

Гаечные ключи такого формата могут иметь L – образный металлический стержень с торцевым изделием на изогнутом наконечнике и наколенном на другом. Захватывающий наконечник служит для снятия колпаков с колёс, которые закрепляются гаками наконечников.

На рынке строительных инструментов особой популярностью пользуется фирма Gedore. Она создаёт качественные продукты, которые активно применяются автомобилистами со всего мира. Внешний вид первых наборов Gedore точно понравится каждому автолюбителю.

Ещё один распространённый вид, иногда называемый паук-ключ, представлен в качестве креста с разнесёнными гнёздами на каждом из четырёх концов.

Лучше всего если болты (либо гайки) будут затянуты при помощи динамометрического инструмента. Такие приборы намного дешевле. Установка колёс при их использовании требует большей силы. Чрезмерные усилия могут привести к тому, что гайку будет очень сложно устранить. Кроме этого, неравномерное распределение силы между гайками и самим прибором может привести к деформации тормозного ротора, если в автомобиле имеются дисковые тормоза.

По этой причине баллонные приборы лучше всего применять лишь для снятия гаек с наконечника, а не для их затягивания . На практике такое правило очень часто не соблюдается даже самими профессиональными механиками.

Для каждого автомеханика или же простого человека, чья профессия неразрывно связана с использованием большого количества инструментов, можно купить столовые приборы в виде гаечных ключей. Такой необычный подарок точно придётся им по нраву.

Трубчатая модель

1. Трубчатый прибор представлен трубкой, на концах которой имеются шестигранники, в трубке проделаны специальные отверстия для воротка (стержня, играющего роль рычажка). Размер шестигранника на конце одного ключа будет значительно отличаться. Такими простыми изделиями иногда укомплектовываются оборудования и некоторые машины, включая и автомобили.
2. В некоторых случаях производитель сгибает трубу, получая при этом Г-образный трубчатый прибор. У них показатель шестигранника на конце одного ключа одинаков, а функциональность позиций прямо как у Г-образных торцовых устройств.
3. Разновидностью трубчатого прибора считается свечная (для автомобильных свечей зажигания), она имеет шестигранник с одной стороны.

В полости трубы могут находиться выпирающие части резьбовых соединений, к примеру, сильно выступающие части свечки.

Изделия, оснащённые трещоткой

Накидные и торцовые изделия могут быть модифицированы совместно с храповым механизмом (по-другому, совмещены с трещоткой). Основное преимущество такого ключа с трещоткой – его не нужно перекидывать. Ещё одно важное преимущество – это маленький угол, на котором происходит поворот ключа для осуществления завинчивания и отвинчивания гайки.

Механизмы трещотки значительно отличаются друг от друга, к примеру, по количеству зубьев, если в механизме имеется 72 зуба, то для поворота хватит 5 градусов, если 50 зубьев, то 9 градусов и так далее. Формула для расчёта – угол 360 градусов делённый на число зубцов. Это очень важно во время совершения работы в сильно стеснённых условиях.

Основной минус устройства -это трещотка, которая считается его слабым местом, так как она может легко сломаться от нагрузки.

Универсальным для сантехнических работ можно назвать газовый (он же трубный ) ключ. Такой ключ поможет держать металлическую трубу или сгон во время работы. Разводной ключ также можно отнести к универсальным: он пригодится при заворачивании шестигранных гаек и контргаек. Однако, ни один разводной ключ не сравнится по удобству работы с обычными рожковыми ключами. Таблица поможет правильно подобрать их размер:

Примечание:
1. По каталoгу произвoдителя – General Fittings (для фитингов) и Bugatti (для шарoвых кранов).

И о размерах сантехнических труб:

Резьба трубная цилиндрическая (G)	Металлическая труба (в т.ч. оцинковка)	Пластиковая труба (в т.ч. полипропилен)
	измеряется по внутреннему диаметру (внешний диаметр трубы будет больше, чем её размер)	измеряется по внешнему диаметру
1 / 2 ”	15 мм	20 мм
3 / 4 ”	20 мм	25 мм
1″	25 мм	32 мм
1 1 / 4 ”	32 мм	40 мм
1 1 / 2 ”	40 мм	50 мм

Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.

Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

• Производится специальный расчет максимальных отклонений размера зева;
• Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
• Устанавливается маркировка товарного знака;
• Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше . При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

• составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
• разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
• ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
• существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.

Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия. Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

В технике гаечным ключём называется специализированный инструмент, который предназначен для того, чтобы собирать или разбирать резьбовые соединения. Для этого ими откручиваются от других деталей болты или гайки, или же прикручиваются к ним.

Все гаечные ключи в технике подразделяются на две основные разновидности: охватываемые и охватывающие. Отверстия, в которые вставляются гайки или головки болтов называются зевами, причем их размеры стандартизованы . В метрической системе они измеряются в миллиметрах, а в дюймовой – в долях дюйма.

Несмотря на то, что конструкция гаечного ключа очень проста и незатейлива, он находит чрезвычайно широкое применение: без этого инструмента не обходится практически ни одно сборочное производство, он необходим при ремонте самой различной техники. Есть гаечные ключи и в космосе, например, на Международной космической станции.

Если говорить о том, какая именно из многочисленных разновидностей гаечных ключей распространена более остальных, то таковыми являются, безусловно, рожковые . Что касается материала, используемого для их изготовления, то самым распространенный – это высококачественная инструментальная сталь, в которой в качестве основных легирующих добавок наличествуют хром и ванадий.

ГОСТ 6424 – 73

Отверстия ключей и размер под ключ
Размеры S; S1; S2; S3	Предельные отклонения размеров ключа			Предельные отклонения размеров «под ключ»
	S		S 1	S 2			S 3
	Ключи нормальной точности	Ключи грубой точности		Изделия повышенной точности	Изделия нормальной точности	Изделий грубой точности
2. 5*	–	–	−0.040	–	–	–	+0.09 +0.03
3.0*	–	–	−0.040	–	–	–	+0.09 +0.03
3.2	+0.08 +0.02	–	−0.048	−0.16	–	–	+0.12 +0.04
4.0	+0.12 +0.02	–	−0.048	−0.16	–	–	+0.12 +0.04
5.0	+0.12 +0.02	–	−0.048	−0.16	–	–	+0.12 +0.04
5.5	+0.12 +0.02	–	−0.048	−0.16	–	–	+0.12 +0.04
6.0*	+0.15 +0.03	–	−0.048	−0.16	–	–	+0.12 +0. 04
7.0	+0.15 +0.03	–	−0.058	−0.20	–	–	+0.15 +0.05
8.0	+0.15 +0.03	+0.18 +0.03	−0.058	−0.20	−0.36	–	+0.15 +0.05
(9.0)	+0.15 +0.03	+0.18 +0.03	−0.058	−0.20	−0.36	–	+0.15 +0.05
10.0	+0.19 +0.04	+0.24 +0.04	−0.058	−0.20	−0.36	–	+0.15 +0.05
(11.0)	+0.19 +0.04	+0.24 +0.04	−0.120	−0.24	−0.43	–	+0.18 +0.06
12.0	+0.24 +0.04	+0.30 +0.04	−0.120	−0.24	−0.43	–	+0. 18 +0.06
13.0	+0.24 +0.04	+0.30 +0.04	−0.120	−0.24	−0.43	–	+0.18 +0.06
14.0	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	–	+0.18 +0.06
(15.0)	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	–	+0.18 +0.06
16.0	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	–	+0.18 +0.06
17.0	+0.30 +0.05	+0.40 +0.05	−0.120	−0.24	−0.43	–	+0.18 +0.06
18.0	+0.30 +0.05	+0.40 +0.05	−0.120	−0.24	−0. 43	–	+0.18 +0.06
19.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	–	+0.21 +0.07
21.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	–	+0.21 +0.07
22.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	–	+0.21 +0.07
24.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	–	+0.21 +0.07
27.0	+0.48 +0.08	+0.58 +0.08	−0.140	−0.28	−0.52	−0.84	+0.21 +0.07
30.0	+0.48 +0.08	+0.58 +0.08	−0. 140	−0.28	−0.52	−0.84	+0.21 +0.07
32.0	+0.48 +0.08	+0.58 +0.08	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
34.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
36.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
41.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
46.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
50.0	+0.60 +0. 10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
55.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
60.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
65.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
70.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
75.0	+0.85 +0.15	+1.15 +0.15	−0.200	−0.40	−1.20	−1.20	+0.30 +0. 10
80.0	+0.85 +0.15	+1.15 +0.15	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
85.0	+0.85 +0.15	+1.15 +0.15	–	−0.87	−1.40	−1.40	–
90.0	+0.85 +0.15	+1.15 +0.15	–	−0.87	−1.40	−1.40	–
95.0	+0.85 +0.15	+1.15 +0.15	–	−0.87	−1.40	−1.40	–
100.0	+0.85 +0.15	+1.15 +0.15	–	−0.87	−1.40	−1.40	–
105.0	+1.00 +0.20	+1.40 +0.20	–	−0.87	−1.40	−1.40	–
110.0	+1. 00 +0.20	+1.40 +0.20	–	−0.87	−1.40	−1.40	–
115.0	+1.00 +0.20	+1.40 +0.20	–	−0.87	−1.40	−1.40	–
120.0	+1.00 +0.20	+1.40 +0.20	–	−0.87	−1.40	−1.40	–
130.0	+1.25 +0.25	+1.40 +0.20	–	−0.87	−1.40	−1.40	–
135.0	+1.00 +0.20	+1.40 +0.20	–	−1.00	−1.60	−1.60	–
145.0	+1.25 +0.25	+1.40 +0.20	–	−1.00	−1.60	−1.60	–
150.0	+1.25 +0.25	+1.40 +0.20	–	−1. 00	−1.60	−1.60	–
155.0	+1.25 +0.25	–	–	−1.00	−1.60	−1.60	–
165.0	+1.25 +0.25	–	–	−1.00	−1.60	−1.60	–
170.0	+1.25 +0.25	–	–	−1.00	−1.60	−1.60	–
175.0	+1.25 +0.25	–	–	−1.00	−1.60	−1.60	–
180.0	+1.25 +0.25	–	–	−1.00	−1.60	−1.60	–
185.0	+1.25 +0.25	–	–	−1.15	−1.90	−1.90	–
200.0	+1.25 +0.25	–	–	−1. 15	−1.90	−1.90	–
210.0	+1.25 +0.25	–	–	−1.15	−1.90	−1.90	–
225.0	+1.50 +0.30	–	–	−1.15	−1.90	−1.90	–

Изготовление отверстий под ключ

В большинстве случаев ответные элементы под ключ имеют отверстия шестигранного или квадратного сечения размеры которых оговорены стандартом. В отличие от отверстий круглых, технологический процесс их изготовления намного более сложен и отличается высокой трудоемкостью. Эти отверстия являются чаще всего результатами таких процессов, как фрезерование и протягивание. Кроме того, для их получения применяется такое оборудование, как долбежные станки, используются специализированные прошивки. В последнее время применяются по мимо всего прочего и такие передовые методы, как электроэрозионная обработка и лазерная резка.

Чтобы получить квадратное отверстие , можно использовать и такой нестандартный метод, как сверление с применением специализированного инструмента. В основу этого способа положена траектория движения режущего инструмента, называющаяся «треугольник Рело». Так она именуется в честь своего изобретателя, французского инженера-механика Франца Рело, который на рубеже XIX и XX столетий преподавал в Берлинской Королевской Технический академии, и в итоге стал ее президентом. Суть «треугольника Рело» состоит в том, что режущий инструмент перемещается не по прямым, а по дугам, которые имеют одинаковый радиус и размер. Если в процессе сверления использовать именно такое движение сверла, то можно получить квадратное отверстие, у которого совсем немного скруглены углы.

Сверление

В технике под сверлением подразумевается технологический процесс, для осуществления которого используются или спиральные, или другие виды сверл. Результатом применения этого режущего инструмента является образование в деталях, заготовках или полуфабрикатах отверстий, которые имеют заданный диаметр и строго определенную глубину.

В тех случаях, когда изготавливаются отверстия под ключ , сверление применяется в качестве вспомогательной технологической операции. Оно необходимо для того, чтобы произвести предварительную обработку отверстия.

Эрозионная обработка

Электроэрозионная обработка представляет собой направленное воздействие на материал импульсных разрядов, в результате чего происходит разрушение определенного слоя обрабатываемого материала. Он размещается под специальным электродом.

С помощью электроэрозионной технологии можно обрабатывать материалы практически любой степени твердости, причем проделывать в них отверстия любой конфигурации, в том числе и отверстия под ключ .

Протягивание

Этот технологический процесс представляет собой одну из разновидностей обработки металлов резанием. Он используется для осуществления операций как на наружных, так и на внутренних поверхностях, применяется в отношении как металлических, так и неметаллических материалов. С помощью протягивания можно изготавливать отверстия под ключ самого высокого качества.

Лазерная резка

Этот метод на сегодняшний день считается наиболее передовым и самым эффективным во всех отношениях. В процессе обработки металла лазерным лучом происходит испарение его части, и в итоге получаются или заготовки, или уже готовые детали.

Гаечный ключ – это обычный инструмент, используемый довольно часто. Для такого простого действия, как закручивание гаек или болтов, предлагается множество вариантов исполнения гаечного ключа, и это не считая узко специализированных гаечных ключей. Одно лишь простое перечисление видов этого инструмента займет не одну минуту, и у каждого вида есть свое назначение, свои достоинства и недостатки, которые важно знать, вот основные виды: рожковые, накидные, комбинированные (с одного конца рожковый, с другого накидной), торцевые, разводные.

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название – рожковый. Другое название этого вида, используемое и в ГОСТе – ключ гаечный с отрытым зевом.

Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.

Ключ с одинаковым размером зева с обеих сторон,
с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа – лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие – ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.

Ключ IBEX (UNIOR)

Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, – это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Разводной гаечный ключ, упрощенно – это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

• Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
• Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
• Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
• Низкая прочность не дает создавать большой крутящий момент.
• Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно – изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко “спрятанные” болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания – длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста – некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

У него очень существенный недостаток – очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей – свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой – не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т. д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

Самый большой гаечный ключ. Гаечный ключ. Виды и работа. Применение и как выбрать. Особенности. Самые распространённые варианты

Часто при дозвоне в аварийную службу вскрытия замков TurboLock клиенты спрашивают у мастеров, как быстро они могут приехать и открыть их замок. В порыве эмоций и переживаний, человек зачастую не может объяснить мастеру какой именно у него используется замок и вид ключа в доме, при этом хотет узнать ориентировочную стоимоть работы мастера и временные рамки производимых работ.

С целью повышения обознанности наших клиентов, мы бы хотели предоставить информацию об основных видах ключей:

1 Английский ключ , или ключ цилиндрового замка (плоский ключ с ребрами на грани). Самый распространенный, и при этом менее безопасный вид ключа, очень легко поддается вскрытию , так как имеет недостаточно надежную систему защиты от взлома.

2. Цилиндровый ключ повышенной секретности (двусторонний ключ, ключ с двумы желобками). Считается более продвинутым в плане секретности и сложности пинов-фтифтов внутри механизма.

3. Перфорированный ключ (плоский ключ с насверленными желобками). Его еще называют “Евроключ”, ооднако название весьма условное, так как данные ключи как и личинки, которые они открывают, изготавливаются в азии и Китае в частности. Принцип работы схож с выше приведенными ключами (пиновая система).

4. Ключ для цилиндрового дискогово замка (Финский ключ). Ситается более продвинутым в плане сложности взлома двери, за счет особого устройства цилиндров или пластин, в конструкции замка.

5. Помповый ключ.

6. Крестовой ключ. Ключ имеет крестообразную форму. Используется для цилиндрового штифтового замка. Несмотря на неплохую секретность, устойчивость к взлому у такого замка очень низкая.

Кажется, что может быть проще привычного всем гаечного ключа! На самом деле, этот очень популярный и распространённый ручной инструмент имеет множество разновидностей. Следует знать, какой ключ предназначается для того или иного вида работ, чем они отличаются. Попробуем разобраться в этом вопросе.

Гаечный ключ предназначается для соединения и разъединения деталей при помощи закручивания или раскручивания различных гаек, болтов и так далее. Работа простая — раскрутил, закрутил, ручная, обычно без других приспособлений или с помощью тоже очень простых помощников (расскажем ниже).

Самым распространённым видом гаечных ключей являются рожковые двусторонние. В ГОСТ 2839-80 они названы «ключи гаечные с открытым зевом двусторонние». Рожковыми их назвали из-за концов, действительно напоминающих рожки. На каждом конце ключа открытый зев разного размера. То есть один инструмент позволяет работать с гайками двух размеров. Чаще всего они измеряются в миллиметрах. То есть фраза «ключ на 14» означает — «мне нужен ключ для гайки или болта размером 14 миллиметров».

В целом диапазон двусторонних рожковых ключей варьируется от 4 до 55 миллиметров. Отметим, что продольная ось ручки и продольная ось головки ключей расположены под углом, обычно 15 градусов, но есть и другие варианты. Это помогает работать в ограниченном пространстве.

Есть и односторонние рожковые ключи. Зачем они нужны, если есть двусторонние, более функциональные? Зачастую крепления настолько сильно затянуты, что требуется дополнительное усилие для их раскрутки. Или наоборот. А на односторонний ключ можно надеть трубу, что позволит справиться даже с заржавевшим болтом или существенно увеличить силу затяжки. Размеры варьируются от 36 до 95 миллиметров, чаще всего односторонние ключи применяются на производствах, а не в быту.

Вторая очень популярная разновидность гаечных ключей: накидные. Они делятся на следующие виды:

1. Двусторонние, которые как и рожковые имеют разные размеры на рабочих концах — от 6 до 55 миллиметров.
2. Односторонние. Тоже можно использовать трубу-насадку для усиления крепежа и увеличения усилий. Размеры — от 30 до 50 миллиметров.
3. Ударные. Тут следует пояснить — ударные накидные ключи толще, есть специальное утолщение для удара, с помощью которого можно раскрутить ржавую гайку или добиться особенно мощной затяжки. Размеры — от 27 ;до 105 миллиметров.
4. Изогнутые накидные ключи, которые позволяют работать в неудобных пространствах, там, где к гайке трудно подобраться.
5. С храповым механизмом и шарнирными головками.

Отметим, что накидные гаечные ключи популярны благодаря тому, что крутить гайку можно не отрываясь, переставлять инструмент каждый раз нет необходимости. Такой ключ более надёжно держит болт или гайку, не срывается. По профилю головки накидные гаечные ключи делятся на 12-ти и 6-гранные (TORX).

Объединяют две эти разновидности гаечных ключей комбинированные варианты. С одной стороны рожки — с другой накидная рабочая головка. При этом с двух сторон будут идти рабочие области одинакового размера — от 5 до 32 миллиметров.

Трубчатые или торцевые ключи. Они незаменимы там, где гайка располагается внутри, в глубине какой-то детали и другие виды ключей просто не могут к ней подобраться. Бывают торцевые ключи просто в виде прямой трубки с шестигранниками по концам, есть L-образные. Последние можно крутить просто так, а вот ключи-трубки требуют «помощника», зачастую в виде простой отвёртки, которая будет служить поворотной ручкой. К этой же разновидности относятся знакомые каждому автомобилисту свечные ключи, специально для свеч зажигания.

Важно! Торцевые и накидные ключи могут быть представлены модификациями с храповым механизмом, то есть трещоткой. Такое устройство позволяет не перекидывать ключ и пользоваться им под небольшим углом. Механизм трещотки будет отличаться количеством зубьев.

Разводные гаечные ключи. Их ещё называют шведскими или шведиками. Это разновидность рожковых ключей, но у них просвет губок может плавно меняться. То есть вы сами можете установить размеры рабочей головки. Сейчас обычно используются разводные ключи, в которых одна из губок двигается при помощи червяка.

Разновидностью разводных ключей являются трубные, применяющиеся там, где нужно прикрутить трубы, часто в сантехнике. У них есть рычаг, который позволяет зажать нужную деталь. Переставной ключ тоже часто используется водопроводчиками, чтобы захватывать трубы различного диаметра.

Следует отдельно упомянуть о таком виде гаечных ключей, как безыскровые. Они отличаются от обычных своим жёлтым или медным цветом, то есть отличить легко. Такие ключи при работе не вызывают появления искр при взаимодействии металлов, поэтому незаменимы на взрывоопасных производствах или в случае работы с газовым оборудованием.

Конечно, это не все разновидности гаечных ключей. Например, есть специальные наборы этих инструментов для велосипедистов, в том числе для спиц и подтяжки цепи. А о динамометрических гаечных ключах мы подробно писали.

Существует несколько видов ключей гаечных. Они используются для крепления соединений, состоящих из гайки или болта. Их изготавливают из сплава хрома-ванадия. Для предотвращения ржавления ключа применяют хромирование. Изобретение первого гаечного ключа принадлежит Солимону Меррику, который запатентовал его в 1835 году. Виды гаечных ключей бывают различными. В них обычный человек нуждается в повседневной жизни для разнообразных целей.

Ключи – неотъемлемая деталь коробки инструментов

Посмотрев виды гаечных ключей на фото, можно понять, что помимо тех моделей, которые зачастую встречаются в наших домах, их разновидностей существует еще огромное множество. Они отличаются между собой не только формой, но и целью использования.

Например, несколько гаечных ключей, таких как гайковерт для пожарного гидранта, используются лишь для одной цели. В то время как другие, скажем, комбинированный или регулируемый ключ, могут использоваться для различных целей. Виды гаечных ключей и их разнообразие призваны обеспечить комфорт в их использовании не только профессионалами, но и обычными гражданами. Правильно подобранный инструмент поможет быстро выполнить поставленную задачу.

Виды гаечных ключей, размеры, описание, фото

Размер обычно обозначается такими параметрами, как расстояние между губками. В XIX и в начале ХХ веков было принято определять номинальный размер ключа в соответствии с параметрами резьбы, которую он должен был использовать. Современная практика использует обозначение, основанное на расстоянии между плоскостями.

Размер гаечного ключа определяется по следующим параметрам: зев (расстояние между губками), размер резьбы (для гайки), длина рукоятки. Первый параметр имеет следующий диапазон – от 3.2 мм до 155 мм; второй – от М1.6 до М110; третий – от 150 мм до 500 мм.

Ключи рожковые одно- и двухсторонние

Этот тип ключа имеет открытые «концы». Это отверстия U-образной формы. Зачастую они разного размера. Эти гаечные ключи полезны при работе с гайками и болтами, к которым трудно получить доступ. Они обеспечивают большую свободу в их откручивании.

Накидные ключи двусторонние

Этот завернутый гаечный ключ на обоих концах имеет замкнутый контур. Он зачастую предназначен для гаек или болтов шестиугольной формы. Однако в определенных случаях он может быть спроектирован в квадратной форме. Петли на обоих концах имеют разные размеры. Гаечные ключи этого типа используются в тех случаях, когда открытые модели не могут выполнить поставленную задачу.

Комбинированные ключи

Комбинированный ключ, как следует из названия, представляет собой комбинацию рожкового ключа с накидной моделью. Он имеет замкнутый контур на одном конце, а другой – открытый. Он может использоваться для откручивания гаек и болтов, а затем быстро снимает их при помощи открытого конца. Комбинированные ключи обычно используются для выполнения описанной комбинации, и, следовательно, оба конца имеют одинаковый размер.

Разводные или регулируемые ключи

Это вид гаечного ключа открытого типа. Они могут использоваться только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие типы гаечных ключей практически невозможно использовать в труднодоступных зонах.

Это самый распространенный тип регулируемого гаечного ключа, который используется сегодня. Регулируемый концевой гаечный ключ отличается от ключа обычного тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современный регулируемый был изобретен Йоханом Петтером Йоханссоном.

Давайте теперь узнаем, как использовать регулируемую модель ключа.

1. Определите гайку или болт, которые вы хотите затянуть.
2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его для того, чтобы гайка могла хорошо поместиться: если нет – его нужно открыть больше. Убедитесь, что он открыт немного больше, чем размер гайки.
3. Сдвиньте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажимал гайку.
4. Поверните ключ в направлении по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не станет плотной или достаточно свободной, чтобы ее можно было снять.
5. Снимите гаечный ключ, ослабив винт механизма.

Торцовые модели

В случае торцевого гаечного ключа он полностью надевается на гайку или болт. Когда используется данная разновидность инструмента, его не нужно полностью удалять с головки гайки или болта после завершения поворота. Ручку можно снять и снова вставить, в то время как гнездо остается поверх гайки или болта.

«Ударный» гаечный ключ

Виды и размеры ключей гаечных бывают самыми разнообразными. «Ударный» гаечный ключ – это специализированный толстый, короткий, коренастый инструмент с блочным концом рукоятки, специально разработанной для использования с молотком, что позволяет придать ему большую силу. Используется обычно с большими крепежами, особенно с гайкой и штифтом, которые имеют указательные метки.

Ударные гаечные ключи выдерживают удар и высокую силу, которая предназначена для выпуска больших или застрявших гаек и болтов. Пригодятся они и в том случае, если пространство не позволяет применить большой гаечный ключ.

Шестигранный гаечный ключ

Этот ключ имеет шестиугольный конец. Эти инструменты используются для раскручивания болтов с гексагональными углублениями на концах. Способ их работы аналогичен способу работы отвертки. Для лучшего понимания особенностей каждой модели следует изучить виды гаечных ключей, фото требуют особого внимания. Иллюстративный материал помогает легче усвоить особенности каждой модели.

Шестигранные гаечные ключи бывают двух общих форм: с L-образными и T-образными ручками. L-образные гаечные ключи изготавливаются из шестиугольной проволоки, в то время как T-образные ручки являются одним и тем же шестигранным проводом с металлической или пластиковой рукояткой, прикрепленной к концу. Виды гаечных ключей и их названия подробно представлены в нашей статье. Многие их наименования произошли от внешней формы инструмента.

Эти шестигранные ключи имеют головку на коротком плече и шестигранную шаровую головку на длинном плече. Он предлагает большую контактную поверхность на головке винта. Это снижает вероятность изнашивания и округления углов в винтах. Шар на длинном плече предназначен для того, чтобы ключ можно было легко вставить в головку, что позволяет поворачивать его под нужным углом, это незаменимо в труднодоступных местах.

Круглые валы клавиш удобно укладываются в руке и помогают сделать работу максимально легкой.

Поскольку для этих качественных инструментов используется нержавеющая сталь, со ржавчиной не будет проблем. Если вы ее заметили на поверхности инструмента, причина может быть только одна. Это происходит в результате их активного использования с целью повернуть винты или болты из обычной стали. Давление неизбежно оставляет следы или частицы другого вида металла на нержавеющем клюве, и тогда под воздействием кислорода происходит его коррозия.

Ключи балонные

Это название типа торцевого ключа, используемого для ослабления и затягивания гаек на автомобильных колесах. В Соединенном Королевстве и Австралии он широко известен как wheel brace.

Гаечные ключи могут быть L-образными или X-образными. Наиболее часто встречающаяся форма представляет собой L-образный металлический стержень с торцевым гаечным ключом на изогнутом конце и наклонным наконечником на другом конце. Захватывающий наконечник в основном предназначен для снятия колпаков колес, которые могут фиксировать гайки наконечника колеса.

На рынке инструментов огромную популярность приобрела фирма Gedore. Она изготавливает качественную продукцию, которой активно пользуются автомобилисты со всего мира. Внешний вид первых гаечных ключей Gedore пришелся по вкусу автолюбителям.

Другой распространенный тип, иногда называемый паук-ключ, выполнен в виде креста с разнесенными гнездами на каждом из четырех концов.

В идеале гайки (или болты) должны быть затянуты динамометрическим инструментом. Гаечные ключи гораздо дешевле. Установка колеса с их помощью требует применения большей силы. Чрезмерное усилие может привести к тому, что гайки будет очень сложно удалить. Кроме того, неравномерное применение силы между различными гайками и инструментом может привести к деформации тормозного ротора, если автомобиль оснащен дисковыми тормозами.

По этой причине балонные гаечные ключи следует правильно использовать только для снятия гаек с наконечниками, а не для их затягивания. На практике это правило часто игнорируется для удобства даже профессиональными механиками.

Для автомеханика или просто человека, чья профессия связана с использованием огромного количества инструментов, можно приобрести столовые приборы в виде гаечных ключей. Этот забавный подарок наверняка произведет впечатление.

Практически у каждого мужчины, даже если он живет не в частном доме, а в обычной квартире, обязательно должны быть рожковые и накидные ключи. Мало ли что может произойти в домашнем хозяйстве. Особенно это актуально тогда, когда имеется свой транспорт или часто приходится иметь дело с техникой. Когда знаешь, что у тебя есть набор ключей накидных, то можно не беспокоиться о том, как произвести в случае необходимости срочный ремонт или заменить самому давно износившуюся деталь. Впрочем, порой при покупке такого инструмента возникают сложности с выбором. Поэтому рассмотрим, каким же он бывает, а также на что стоит обращать внимание.

Накидные ключи: в чем их преимущество?

Случалось ли вам когда-либо откручивать старый заржавевший болт? Если использовать для этого обычный рожковый ключ, который по своей форме напоминает букву U, то можно легко испортить грани крепежа, и тогда придется мучиться с плоскогубцами и зубилом. Такие ситуации довольно часто случаются, если размер используемого инструмента несколько больше необходимого. В таких случаях, особенно когда к крепежу есть хороший доступ со всех сторон, намного лучше использовать накидные ключи. Их рабочий профиль позволяет плотно охватить деталь, полностью повторяя ее очертания, и не беспокоиться о целостности граней. Такая способность позволяет мастеру прилагать большие усилия, поэтому таким инструментом легко откручивать или закручивать болты или гайки.

Накидные ключи: особенности и основные виды

Как правило, такой вид инструмента делают двухсторонним. Рукоятки таких ключей бывают как прямыми, так и изогнутыми. Использовать их нужно в соответствии с параметрами гайки, иначе возникает риск стирания зубьев, что приводит к порче инструмента. Накидные ключи хороши всем, если не считать одного недостатка: обязательного наличия свободного доступа к крепежу. Это их единственная слабость. Если рожковый инструмент еще можно как-то использовать сбоку, то с накидным такой номер не пройдет. И все же последним работать гораздо удобнее, поэтому он пользуется огромной популярностью как у домашних мастеров, так и у профессионалов. Профиль головок накидных ключей может содержать либо шесть (профиль TORX), либо двенадцать граней.

Чем больше их число, тем меньший угол требуется для поворота и тем удобней работать в стеснённом пространстве. Зато шестигранные ключи лучше контактируют с гайкой. Потому с ними можно не опасаться за смазывание углов крепежа. Кольцо может находиться с ручкой как в одной плоскости, так и под небольшим углом наклона (15 о). Инструменты второго вида более универсальны, а первого почти не применяются. Наиболее интересны варианты с S-образной формой, шарниром или храповиком (трещоткой). Первые два позволяют дотянуться до гаек в труднодоступных местах, нивелируя тем самым преимущество рожковых. А ключ накидной с трещоткой и вовсе позволяет забыть о потребности перекидывать его после каждого поворота. Другой его важный плюс состоит в малом угле вращения, необходимом для закручивания/откручивания гайки. Количество зубьев в трещотке может доходить до 72. В этом случае для поворота понадобится угол, который составляет всего лишь 5°.

Проживая в обычной городской квартире, владелец должен позаботиться о наличии в арсенале инструментов такого приспособления, как накладные ключи. Ведь никогда не знаешь, какие задачи придется решать по дому. В первую очередь, они могут понадобиться тем владельцам, которые имеют в собственности транспорт или же их работа тесным образом связана с техникой.

Осознание того, что ты всегда сможешь воспользоваться накидными ключами, позволяет не волноваться по поводу того, как наиболее эффективно справиться со срочным ремонтом или же произвести замену давно вышедшей из строя детали своими руками. Хотя бывают ситуации, когда не каждый способен понять, как правильно выбирать подобный инструмент. По этой причине следует подробнее остановиться на разновидностях накидных ключей и основных нюансах, касающихся их выбора.

Накидные ключи: в чем их преимущества?

Оказывались ли вы в ситуации, когда перед вами возникала задача по откручиванию старого заржавевшего болта ? Выбрав в качестве инструмента для работы обычный рожковый ключ, выполненный в виде буквы U , вы рискуете повредить грани крепежа. Здесь потребуются плоскогубцы и зубило, и тогда уже выполнить эту операцию будет еще сложнее. С подобными проблемами можно часто можно столкнуться, если под рукой имеются инструмент, который по размеру превосходит необходимый.

Помочь в решении этой проблемы смогут накидные ключи, тем более если к крепежу можно добраться с любой стороны. Благодаря их рабочему профилю достаточно просто жестко зафиксировать деталь по контуру , соответствующему ее очертаниям, при этом не придется волноваться относительно целостности граней. За счет этого мастер будет избавлен от необходимости прилагать значительные усилия. По этой причине подобный инструмент отлично подойдет для откручивания или закручивания болтов и гаек.

Накидные ключи: особенности и основные виды

Чаще всего подобный тип инструмента выполняется в двухстороннем варианте. Предусмотренные у него рукоятки могут быть двух типов: прямые или изогнутые. Прибегать к ним следует, ориентируясь на размер гайки. В противном случае при работе накидными ключами можно со временем стереть зубья , вследствие чего инструмент уже не будет годен для дальнейшего использования. У накидного инструмента имеется немало преимуществ, при этом присутствует у них и один минус. Чтобы без особых проблем справиться с поставленной задачей, к крепежу должен быть обеспечен свободный доступ.

И если при использовании рожкового инструмента можно изловчиться и закрепить его сбоку, то совершить подобные манипуляции с накидным не получится. Однако последний имеет серьезный плюс , который заключается в большем удобстве при его использовании. Именно этим и обусловлен повышенный интерес к этим ключам со стороны домашних мастеров и профессионалов.

Профиль головок подобного инструмента может включать в себя 6 или же 12 граней. Причем с увеличением их количества уменьшается и угол, который необходим для поворота, а также повышается уровень комфорта при работе в ограниченном пространстве. Достоинством шестигранного инструмента является то, что они обеспечивают лучший контакт примыкания к гайке. По этой причине исключается всякий риск смазывания углов крепежа. Располагать кольцо с ручкой можно и в одной плоскости, и под углом 15 градусов .

Разница между инструментами первого и второго вида состоит в том, что последний отличается большей универсальностью применения. По этой причине они и получили широкое распространение. Особого внимания заслуживают модификации с S-образной формой, шарниром или храповиком. При помощи первых двух можно добраться до гаек, расположенных в труднодоступных местах, в результате чего сводится на нет одно из главных достоинств рожковых инструментов. При помощи накидного инструмента с трещоткой можно не беспокоиться о необходимости перекидывать его после очередного поворота.

Следует упомянуть и о другом его значимом достоинстве: чтобы закрутить или открутить гайку, вращать его можно при относительно небольшом угле. Трещотка может содержать в себе до 72 зубьев. При этом, чтобы повернуть инструмент, его следует расположить под углом 5 градусов.

Традиционный вариант исполнения накидного инструмента имеет вид головки в форме кольца, которое примыкает к болту или гайке со всех сторон. Среди плюсов, которыми обладает подобная конструкция, следует выделить наличие 6 контактов с крепежной деталью, а не 2, что характерно для обычного варианта. За счет этого появляется возможность для оказывания более значительных усилий, не беспокоясь по поводу повреждения граней головки крепежных деталей.

При этом имеются тут и минусы: накладывать инструмент можно лишь в одном положении – сверху на головку детали. Это уменьшает сферу применения этого инструмента. На текущий момент наибольшее распространение получили ключи с двенадцатью гранями. При помощи подобного инструмента можно выполнять работы при ограниченном доступе к крепежу, где совершать манипуляции можно при выдерживании угла, равного 15 градусов .

Рассматривая достоинства, которые присущи накидному инструменту, следует выделить форму рабочей головки, за счет которой можно оказывать усилие на угол, а не на грани гайки. Благодаря этому можно обеспечить первоначальную форму крепежных элементов даже в условиях значительных нагрузок.

Трубопроводные

Накидные ключи предусматривают несколько типов, среди которых достаточно распространенными являются трубопроводные накидные ключи. Их конструкция характеризуется наличием прорези, позволяющая выполнять работы с трубопроводными соединениями. Посредством ключей с разъемным кольцом выполняют аналогичные задачи.

С трещоткой

Этот инструмент характеризуется наличием определенных плюсов и минусов. Из достоинств следует выделить удобство работы , отсутствие необходимости в перекидывании инструмента, что приобретает особую актуальность при работе в условиях ограниченного пространства. Что же касается минусов, то одним из них выступает хрупкость трещотки, из-за чего при чрезмерных нагрузках возникает угроза ее поломки. Подобно рожковым разновидностям, накидные ключи могут предусматривать два варианта исполнения:

• односторонние;
• двухсторонние.

Особенностью односторонних накидных ключей является наличие ударной ручки.

Плоские

Особую группу образуют накидные плоские ключи, у которых тело и головка находится в одной плоскости. Некоторые модели имеют отогнутые головки, угол наклона которых чаще всего составляет 15,22,5 градусов.

Другие модификации

Довольно высоким спросом пользуются накидные коленчатые ключи. Подобный инструмент может различаться и формой тела. Исходя из этого признака, их можно разделить на два типа:

• с формой полумесяца;
• ключи с S -образной формой.

Также в продаже доступна и такая разновидность этого инструмента, как ключи накидные с шарнирной головкой.

В конструкции этого инструмента можно выделить три элемента. Гайка крепится к накидной скобе при помощи шарнира. Она отличается нестандартным исполнением , поскольку отверстие в стержнях располагается под углом относительно продольной оси. Она содержит резьбу в виде трапеции, которая и обеспечивает соединение гайки с рычагом.

Для выбора размера, подходящего под диаметр обрабатываемого изделия, между губками следует крутить рычаг. Во время этой операции важно контролировать зубцы рычага , которые должны находиться вдоль зубцов накидной гайки.

Накидной ключ является очень прочным инструментом, не создает проблем в эксплуатации, что особенно актуально для ситуации, когда трубы располагаются на значительном удалении. Иными словами, когда не приходится после очередного поворота инструмента снимать ключ. При отсутствии достаточного пространства для комфортной работы желательно использовать ключ другого типа. Основное назначение накидных ключей заключается в фиксации элементов цилиндрической формы, имеющих размер 10-90 мм. Сама же работа должна выполняться с применением ключа подходящего диаметра.

Для накидных ключей не используют низкопрочные элементы, скажем, заклепки. По этой причине при работе с ними приходится прикладывать значительные усилия. В ряде случаев допускается удлинить рычаг инструмента , что можно осуществить при помощи отрезка трубы или иного предмета. Однако следует быть готовым к тому, что используемый фрагмент может согнуться, а это создает опасность нанесения травмы работнику. По этой причине желательно при оказании физических воздействий прибегать лишь к ручному давлению.

Выбор накидных ключей

Достаточно широкую сферу применения имеют рожково-накидные ключи. По своему исполнению они представляют сочетание накидного и рожкового ключа идентичных размеров, которые сходятся в одной рукояти.

Рожково накидные ключи не создают проблем даже тогда, когда возникает задача по откручиванию старых или заржавевших элементов. Без особых трудностей можно соединить и разъединить и нержавеющий крепеж , однако эту задачу эффективно можно решить лишь при условии, что инструмент для работы будет подобран правильно.

Предлагаемые сегодня комбинированные ключи могут быть классифицированы на основании нескольких признаков:

• размер головок и рукояти;
• твердость материала.

В качестве материала для подобного инструмента могут применяться инструментальная или хромованадиевая стали, дополненные специальным антикоррозионным защитным покрытием. Эти ключи имеют соответствующую маркировку, место для которой выбирается, исходя из расстояния между противоположными гранями гайки и болта, измеряемое в миллиметрах. Поэтому с увеличением размера головок подобного инструмента увеличиваются и габариты, толщина и длина стержни рукояти.

Чтобы максимально успешно выполнить тот или иной вид работ, важно при выборе ключа позаботиться о том, чтобы он по размеру в наибольшей степени соответствовал головке болта и гайки . По этой причине желательно сразу купить комплект такого инструмента, включающий не менее 6 накидных ключей. Впоследствии это упростит задачу по выбору подходящего размера головки и типа ключа.

Часто такой комплект может состоять из простых массивных рожковых ключей, а также и укороченных, коленчатых с углом вращения 75 градусов, удлиненных и супердлинных ключей повышенной прочности. Свои нюансы имеются и в отношении накидной части инструмента: его рабочая поверхность может предусматривать 12 или 6 шлицев. Это дает возможность накладывать их на гайки головки болтов с шестью или четырьмя гранями.

Заключение

Если вам часто приходится выполнять по дому различные работы своими руками, которые предусматривают различные соединения с резьбой , то вам не помешает иметь такой полезный инструмент, как накидные ключи. Сегодня достаточно владельцев пользуется таким инструментом, не жалея о своем выборе. Подобное связано с максимальной простотой и удобством в работе накидными ключами: за счет широкой площади охвата грани гайки или болта можно довольно быстро и без риска повреждения крепежа открутить и закрутить его.

Осознав всю полезность этого инструмента, следует определиться с набором подобных ключей, которые вам могут понадобиться во время работы. Лучше всего сразу приобрести набор ключей различных размеров, которые вам помогут справиться с любой задачей, где потребуется использовать крепеж определенного размера. В этом случае от владельца будет требоваться лишь правильно подобрать необходимый ключ и применить его.

Виды и размеры гаечных ключей классификация

Удобный инструмент для работы с винтовыми крепежами, оснащенными шестигранной или квадратной головкой или гайкой получил название «ключ». Используется термин, как в технической литературе, так и в разговорной речи и быту. Это говорит о том, что инструмент хорошо узнаваем и знаком большинству людей, даже не знакомых с техникой или строительством близко. Не всегда требуется уточнение гаечный ключ, если речь идет не о замках и дверях, то в большинстве случаев имеется в виду именно инструмент для болтов гаек.

Винтовые крепежи — одни из самых распространенных в машиностроении, строительстве, производстве бытовой техники и мебели. Это определяет и востребованность ключей. Практически под каждый вид операций разработан свой ключ, позволяющий работать не только с разными крепежами, но и в различных условиях. По конструкции ключи подразделяются на:

• рожковые;
• накидные;
• торцевые;
• комбинированные;
• разводные;
• зажимные;
• трубчатые;
• ударные;
• разрезные;
• с трещоткой.

Если попробовать описать ключ одной фразой — это инструмент для завинчивания и отвинчивания болтов и гаек. Все ключи оснащены специальными захватами, плотно прилегающими к граням многогранной головки и передающими на нее усилие, при повороте рукоятки.

Материал изготовления

При завинчивании, а особенно, откручивании метизов с винтовой резьбой, рукоятка и губки ключа испытывают значительные нагрузки. Если металл болта или гайки будет тверже металла ключа, то губки просто «слижет». Зев инструмента станет слишком большим         и ключ будет прокручиваться не затрагивая граней гаек и болтов. Если работать инструментом слишком большой твердости, то легко повредить гайку, превратив ее в круг и сделав ключ бесполезным. Твердость метала должна быть соразмерной с твердостью метиза. Поэтому для производства гаечных ключей используются инструментальные стали с определенными параметрами, нормированными ГОСТ 4543 61,  1050-60 и более поздними стандартами.

Согласно требованиям стандартов, твердость рожковых ключей размером до 36 мм должна быть не ниже HR 40—45, размером до 41 мм — HR 38—45 единиц. Разводные ключи с червячным механизмом выпускаются из сплавов твердостью HR 40—45. Наиболее распространенная сталь для гаечных ключей — 40Х. Но многие производители выбирают другие марки, более прочные. С содержанием ванадия и других металлов.

Если на ключе написано AISI 5140, то это та же хромистая сталь 40Х, только по американскому стандарту. Более популярные у профессионалов ключи из хром-ванадиевой стали. В отечественных марочниках она обозначается как 40ХФА или 40 ХФ, аналогами которых выступают:

• AISI 4140;
• 41CrMo4;
• 42CrMO4;

Если вы купили набор ключей из США, Англии, Японии или Германии, то именно такие марки стали на них будут указаны. Чаще наносится маркировка CrV или 50 CrV 4. Это одна из лучших и популярных сталей для бытовых и профессиональных инструментов. Также обозначается CHRONIMO 1.2242, DIRO-59 CrV 4, VC 12 .

Если на ключе или упаковке написано Made for… или Designed in…, Drop Forged Steel — это инструмент бытового уровня, которым можно затянуть несколько гаек или болтов, а потом сдать на металлолом. Они, как правило, делаются из углеродистой стали, которая не выдерживает больших нагрузок из-за пластичности.

Маркировка гаечных ключей

Первое на что необходимо обращать внимание при выборе ключа — в метрический или дюймовой системе мер он выполнен. Если ключ сделан в США, Англии или Австралии, то в большинстве случаев он будет дюймовым. Ключи из Канады и Японии примерно делятся пополам. Европа, Китай и другие страны выпускают метрические ключи. Диапазон размеров — 3,2–155 мм. Исключение — разводной гаечный ключ, который регулируется под любую гайку. Нужно только выбирать максимальный размер зева.

Длина держателей (рукояток) — 150 – 500 мм. Но есть инструменты гораздо меньшего размера, для мелких винтов и других крепежей. На рукоятке может быть указан размер резьбы (по гайке) для которой подходит инструмент. Он находится в диапазоне М1.6 – М110.

Двухсторонние рожковые модели оснащены двумя рабочими U-образными захватами (зевами) с одинаковыми или несколько отличающимися размерами. Обозначаются, например, 8/10 или 8Х10.

Чертеж	S	b	l
Двусторонние	от 2.5 (мм) до 85 (мм)	от 7 (мм) до 175 (мм)	от 65 (мм) до 280 (мм)
Односторонние	от 7 (мм) до 120 (мм)	от 20 (мм) до 248 (мм)	от 65 (мм) до 280 (мм)
Комбинированные	от 55 (мм) до 55 (мм)	от 6 (мм) до 40 (мм)	от 65 (мм) до 280 (мм

Накидные разновидности имеют 4, 6 или 18 граней внутри кольцевого отверстия. Они работают при полном охвате гайки нужного размера.

Чертеж	S	b	l
Двусторонний	от 5.5 (мм) до 55 (мм)	от 6 (мм) до 40 (мм)	от 155 (мм) до 530 (мм)
Односторонний	от 5 (мм) до 41 (мм)	от 10 (мм) до 67 (мм)	от 110 (мм) до 500 (мм)

Разводные ключи подразделяются на 8 размеров. Производятся по ГОСТ Р 54488-2011.

Предназначенные для работы с трубами и круглыми метизами газовые ключи производятся по номерам, которые показываю, какие диаметры трубы могут захватить раздвижные губки. Работать таким инструментом можно и с гайками и болтами, в которых по тем или иным причинам нарушена геометрия головки и рожковый или накидной ключ не подходит.

№	Диаметр, мм	Длина инструмента, см
1	5 – 28	20
2	10 – 36	30
3	20 – 50	40
4	20 – 63	50
5	25 – 90	63
5	32 – 120	80

Подобрать гаечный ключ при известном размере гайки можно по специальной таблице, разработанной для метрических и дюймовых размеров.

При выборе инструмента для домашнего использования лучше всего купить набор, в который входят самые ходовые размеры инструмента. Если приходится работать с сантехникой, понадобится еще и газовый ключ. Разводные ключи предназначены для профессионалов, работать с ними нужно уметь.

история инструмента и типы – Справочник электрика

Болтовые соединения — одни из самых прочных и надежных среди разборных крепежей. Простая конструкция, включающая гайку, болт или шпильку и шайбу используется в самых различных сферах, от сборки точной электроники, до строительства мостов и небоскребов. Установить метиз можно при помощи специального инструмента, такого же простого, как и сам крепеж — гаечного ключа.

Если принять во внимание, что в работе различных типов пневматических и электрических шурупо- и гайковертов лежит один и тот же принцип, то эти инструменты тоже можно назвать модернизированными гаечными ключами.

История создания и развития

Когда гаечный ключ, как инструмент с типовыми характеристиками появился в распоряжении ремесленников, точно никто не может сказать. Но вполне логично, что они ровесники винтов и гаек. Первые резьбовые метизы замечены еще на изделиях древнеримских мастеров, значить и отвертки и ключи уже были в это время известны. В европейской истории появление гаечных ключей замечено в начале 15 столетия, а массовое распространение — в 17 – 18, в период технической революции. В 19 и 20 столетии уже сложно было найти человека, который бы не знал, что такое ключ для шестигранных гаек и не умел им пользоваться.

Востребованность такого инструмента была очень большой, что не могло пройти мимо внимания известных машиностроительных и инструментальных фирм. Много патентов на гаечные ключи принадлежит крупным фирмам, например Mauser, но не оставались в стороне и одиночки-изобретатели. Все создатели новых типов инструмента были, как правило, инженеры и конструкторы, работающие в различных сферах, от оружейной промышленности до строительства локомотивов, кораблей и мостов. Каждый из изобретателей старался приспособить инструмент  для особенностей использования в своей сфере, что и породило большое разнообразие инструмента.

Особенно занимала инженеров идея создания универсального ключа. Вылилась она в изобретение разводного ключа, который создал инженер Эдвин Баддинг из Англии и раздвижного, придуманного французом Ле Руа-Трибо. Позже разводной ключ был усовершенствован шведом Йохансоном, добавившим в его конструкцию червячную передачу. О создателях других типов ключей, например, рожковых, накидных, комбинированных и т. д. известно меньше, но это не приуменьшает заслуг разработавших их инженеров.

Виды гаечных ключей

Инструмент для работы с гайками и болтами работает по принципу охватывания с двух—трех сторон четырех или шестигранной головки метиза специальными губками. Такой захват позволяет приложить усилие, направленное в сторону откручивания или закручивания гайки. Расстояние между губками называется «зев» и измеряется в миллиметрах или дюймах. Все ключи подразделяются на метрические и дюймовые. Размеры гаек и зева стандартизированы, что позволяет легко подобрать нужный инструмент.

Для создания необходимого усилия ключи делаются достаточно длинными. Рукоятка исполняет роль рычага, поэтому весь ключ делается из прочной инструментальной стали или специальных сплавов. Головка, образованная губками и зевом наклонена по отношению к продольной оси рукоятки. Это дает возможность добраться до спрятанных в глубине конструкции гаек и головок болтов. Угол наклона 15 или 75 градусов. Существуют ключи, в которых головка с одной стороны наклонена под одним углом, с противоположной — под другим. Отличить рожковый ключ можно по U-образной рабочей части. Наиболее распространены ключи с разными размерами головок на противоположных сторонах, например, 15 и 17 мм.

Второй, не менее популярный вид ключа — накидной. Рабочая часть позволяет охватить гайку со всех шести сторон. Это определяет высокое усилие, но несколько затрудняет работу в условиях дефицита пространства. Накидные ключи имеют внутри отверстия на головке зубчатый венец, обеспечивающий захват метиза. Часто такой инструмент оснащается трещотками, позволяющими не снимать ключ с гайки при работе. Трещотки оснащаются переключателями направления усилия.

Своеобразный гибрид накидного и рожкового ключа для болтов — комбинированный инструмент. С одной стороны рукоятки находится головка рожкового типа, с другой — накидного или торцевого.

Также используются ключи:

• Торцевые;
• Разводные;
• Трубные;
• Динамометрические;
• Шестигранные;
• Гнездовые;
• Трубчатые.

Как выбрать гаечный ключ

Все виды гаечных ключей продаются как в наборах, так и поотдельности. Если вы занимаетесь ремонтом автомобилей или слесарными работами, лучше купить хороший набор профессионального инструмента. Обычно в комплект входят все виды ключей в полном ассортименте размеров. Для дома дорогой набор не нужен, вполне достаточно бытового комплекта комбинированных ключей, один разводной гаечный ключ на 22  мм и один трубный № 1.

Учитывая то обстоятельство, что гаечные ключи работают под высокими  нагрузками, при покупке следует смотреть, из какого материала сделан инструмент. По действующим ГОСТ 2841—71 и 2838–80, ключи изготовляются из стали 40ХФА, 40Х твердостью HRC 40 …50 единиц. Если ключи импортные или сделанные по ТУ предприятия, то необходимо проверить марку стали в сопроводительной документации и выбирать не меньшую твердость. Еще лучше, если твердость стали 57–60 HRC. Это нужно не только для долговечности использования инструмента, но и для безопасности — сломавшийся или соскользнувший с гайки инструмент в момент отвинчивания или затяжки может нанести серьезные травмы.

На импортных ключах могут быть указаны марки стали AISI 5140, ASTM A-231, S Gr 440, CrV — они соответствуют характеристикам 40Х и 40ХФА, а может и лучше их. Если на рукоятке написано что-то типа Drop Forget Steel или made for EU, то такие инструменты лучше не покупать.

Big Wrench Piano Care

Компания Big Wrench Piano Care, основанная в Бруклине, Нью-Йорк, в 2002 году, представляет собой небольшой специализированный сервис по продаже, настройке и ремонту пианино, ориентированный на потребности владельцев пианино и музыкантов любого масштаба. В ее основе – Брайан Уитон, дипломированный специалист по игре на фортепиано (RPT). Начав в городах-побратимах Миннесоты в розничном гиганте Steinway & Sons Schmitt Music и переехав в Бруклин в 2001 году, Брайан работал с несколькими лучшими специалистами по восстановлению и настройке фортепиано в Нью-Йорке.Ранние влияния включают известного тюнера / техников Стива Драше и покойного Джина Манфрини; Опыт работы в местной гильдии пианистов привел к сотрудничеству с уважаемыми техниками Дэниэлом Левитаном RPT и Майком Миччио RPT, а также гуру по декам и мастером старого мира Марко Делеллисом. В конце 2011 года Big Wrench открыла выставочный зал по продаже пианино и мастерскую по ремонту / восстановлению на популярной Смит-стрит в Бруклине и с тех пор переехала в более крупный объект на углу улиц Хойт и Дегроу.Другими настройщиками / техниками, которые в настоящее время помогают Big Wrench Piano Care, являются Берт Янч, RPT, Исаак Намиас и Майк Нельсон. Майк и Брайан также занимаются продажей и обслуживанием старинных электрических пианино, в основном моделей, произведенных Fender Rhodes и Wurlitzer.

В дополнение к нашему демонстрационному залу полностью восстановленных и отремонтированных пианино, мы фокусируемся на восстановлении фортепьяно, особенно на высококачественной балансировке и калибровке, впервые предложенной Дэвидом Стэнвудом, RPT. В настоящее время мы являемся единственным лицензированным предприятием в Нью-Йорке, которое выполняет запатентованную работу по балансировке, известную как Precision TouchDesign ™, которая сопоставляет вес каждого молоточка фортепьяно с весом клавиши, калибруя каждую ноту подобно весам баланса.Другие услуги включают профессиональную настройку на дому, чистку, большой и малый ремонт, регулирование действий, оценку и оценку для потенциальных покупателей и продавцов, полное или частичное восстановление, включая ремонт или замену деки и штыревого блока, перетяжку и повторную отделку. Многие аспекты торговли и доступных услуг можно увидеть и услышать, посетив Carroll Gardens / Gowanus, выставочный зал и мастерскую в Бруклине по адресу 264 Hoyt Street.

Наш магазин – это музыкальный рай, и мы с большим уважением относимся ко всем жанрам музыки.Посетив наш выставочный зал, часто можно встретить профессиональных музыкантов, играющих на пианино и гитарах, или талантливых любителей и студентов, которые останавливаются, чтобы попробовать отреставрированный рояль Steinway или отремонтированную стойку меньшего размера. Мы сняли и записали множество местных музыкантов, выпустив несколько небольших видеоклипов с их работами под названием Big Wrench Sessions, а наша работа над винтажными электрическими пианино представлена ​​в нашей живой серии Acoustic Electric Series. Вернувшись в магазин, мы постоянно изучаем, исследуем или экспериментируем, чтобы найти лучший способ достичь улучшенного результата.Наша цель лучше всего сформулирована в цитате Брайана: «Как и все успешные специалисты по настройке, я глубоко люблю инструмент. Я понимаю, что мне повезло зарабатывать на жизнь в интересной и сложной области, и я не хочу это как должное. Мне нравятся все аспекты этого ремесла. Я получаю уникальное удовлетворение от базовых задач, таких как точная настройка или небольшой ремонт, до более крупных усилий, таких как вдохновение новой жизни в некогда больное пианино. Я стремлюсь оставаться верным круговой процесс игры на инструменте, его совершенствования, извлечения уроков из опыта и перезапуска цикла.«

Почему такое название« Большой гаечный ключ »?» Людям нравится это имя, а пианино большие, и для их обслуживания могут потребоваться большие инструменты. Но на самом деле это относится к моему покойному деду, который вел свой бизнес как квалифицированный торговец и сантехник. В юности он научил меня огромным знаниям, а также практическим навыкам работы с инструментами, когда я работал с ним над различными строительными проектами. Он был мастером, который никогда не соглашался ни на что, кроме самого лучшего. Одно изображение, которое я никогда не забуду, – это гигантский шестифутовый трубный ключ, украшающий стену его магазина.Меня всегда это приковывало – гаечный ключ в человеческий рост! Это мощное воспоминание, которое связывает моего деда и его знания с моим ремеслом ». Отсюда уход за роялем Big Wrench и корни обслуживания в торговле, от небольшого городка на Среднем Западе Фрипорт, штат Иллинойс в середине 20 века до современного Нью-Йорка. .

NASA – Инструмент размера титана

Инструмент размера титана

06.30.04

Техники из Центра летных исследований Драйдена НАСА используют инструмент размером с титан в быстро развивающемся проекте.

Это гигантский гаечный ключ, который весит 25 фунтов и имеет длину 36 дюймов, что составляет почти четверть длины исследовательского самолета X-43A, который он поддерживает. Фактически, гаечный ключ такой большой, что он даже не помещается на верстаке – потому что он такой же большой, как верстак! Они просто держат его на столе для хранения.

X-43A – это ГПВРД, или сверхзвуковой ПВРД с горением, что означает, что кислород, необходимый двигателю для сгорания топлива, берется из атмосферы, проходящей через двигатель, а не из бака на борту.ГПВП будущего могут нести больше полезной нагрузки без кислородного баллона на борту.

Итак, для чего сильные руки техников НАСА используют этот колоссальный инструмент? По словам Майка Бонди, начальника экипажа гиперзвукового ГПВП X-43A НАСА, вам просто нужно использовать правильный инструмент для правильной работы. Майк и другие техники используют гаечный ключ, чтобы поворачивать стяжные гайки диаметром 3 дюйма на так называемой раскладушке, приспособлении, которое удерживает автомобиль X-43A.

Изображение справа: X-43A tool ace Art Cope показывает размер массивный гаечный ключ.Фотография НАСА Тони Лэндиса.

Стальная раскладушка имеет верхнюю и нижнюю части и используется для всего, от транспортировки X-43 до повседневного обслуживания автомобиля. Гаечный ключ этого размера также используется в лаборатории нагрузок NASA Dryden’s Loads Lab, специальной установке, используемой для испытания конструкций аэрокосмических аппаратов.

Невероятный успех команды X-43A в полетах на самом быстром в мире свободно летающем воздушном судне с рекордной скоростью более 7 Махов, или в семь раз превышающей скорость звука, 27 марта 2004 года, не оставил времени на то, чтобы насладиться успехом. .

Просто спросите Арта Коупа, техника-инженера X-43A. В последнее время он использовал гаечный ключ, чтобы перенастроить раскладушку для различных задач обслуживания при подготовке следующего полета, который в настоящее время запланирован на сентябрь этого года. В ходе полета планируется разогнать последний X-43A даже быстрее, чем предыдущий, до скорости 10 Махов.

Хотя заданные скорости в проекте важны, наибольший успех, достигнутый командой, заключается в том, что 27 марта они доказали то, что предсказывали 40 лет исследований и теории – что ГПРД или сверхзвуковые ПВРД работают в реальном мире.

Изображение слева: техник X-43A Арт Коуп, использующий мега гаечный ключ, который добавляет новый акцент к фразе «поверни гаечный ключ». Исследовательская машина № 3 X-43A опирается на пальцы, которые Коуп поворачивает гаечным ключом. Синий светильник – это раскладушка. Фотография НАСА Тони Лэндиса.

Эти ребята крутят один БОЛЬШОЙ гаечный ключ на одном быстром проекте!

Gray Creech
Центр летных исследований NASA Dryden

Наше меню – Барбекю с большим гаечным ключом

ЗАПИСИ

Сделайте любой из этих вариантов корзины с картофелем фри всего за 1 доллар. 50 дополнительных

Бутерброд со свининой – Свиная лопатка, отлично приправленная и копченная медленно и медленно, пока она не отвалится от кости …… 5,50 $

Сэндвич со свининой барбекю – Рваная свинина, смешанная с нашим соусом для барбекю Sweet & Tangy …… 5,50 $

Гаечный ключ – Шашлык из свинины и жареный сыр… 7,50 $

Тако со свининой – Два мягких тако с тушеной свининой, листьями салата, помидорами, сыром и соусом «Ранчо» или барбекю на ваш выбор… 7 долларов США.00

Набор головок с боекомплектом – Золотые татеры, тушеные в барбекю из свинины и сыре начо …… $ 5,00 / 7,00

Картофель фри …. 5,00 долл. США / 7,00

Загружено начос …. 5,00 долл. США / 7,00

Ящик для инструментов – Котлета для гамбургеров, жареный хот-дог, сыр начо, свинина, покрытая соусом барбекю Sweet Heat… 9,75 $

Headhunter – Чизбургер, тушеная свинина, салат из капусты… 8 $. 50

Вырезка в панировке – Панированная вручную и обжаренная до совершенства… 6,00 $

Чизбургер – Котлета из говядины с американским сыром на поджаренной булочке… .. $ 4.00

Двойной чизбургер – В два раза веселее… 5,50 $.

Хот-дог – Хот-дог из говядины во фритюре …… $ 2,50

Chili Cheese Dog – Хот-дог с чили и сыром начо….. 3,50 долл. США

Жареный сыр – Для детей, я подам его взрослым, но могу посмеяться над вами … $ 3,50

СТОРОНЫ

Mac & Cheese …. 2,00 долл. США / 4,00

Зеленая фасоль …. 2,00 долл. США / 4,00

Запеченная фасоль …. 2,00 долл. США / 4,00

Картофельный салат …. 2,00 долл. США / 4,00

Cole Slaw ….2,00 долл. США / 4,00

Tater Tots …. 2,00 долл. США / 4,00

Картофель фри …. 2,00 долл. США / 4,00

Начос и сыр …. 2,00 долл. США / 4,00

Жареные грибы …. 4,50 долл. США

Фри из кабачков …. 4,50 долл. США

Палочки из моцареллы …. 4,50 долл. США

Дополнений:

Burger Patty ….1,75 $

Свинина (3 унции) …. 3,00 $

Бекон (2 ломтика) …. 1,75 $

Соус Чили …. $ 0,50

Сыр начо …. $ 0,50

Американский сыр …. 0,20 долл. США

Сметана …. 0,25 $

Ранчо …. 0,25 $

Медовая горчица ….0,25 $

Большой гаечный ключ на ноутбуке | MUBI

14 декабря 1977 года американский художник Крис Бёрден начал примерно шестимесячные отношения, которые характеризовались дисфункциональным циклом желания, приключений, нестабильности и, в конечном итоге, раскаяния. То, что началось как гневный откат после разрыва со своей девушкой и разочарование в своем нью-йоркском арт-дилере, превратилось в навязчивую идею, которая вылилась в обвинения в краже собственности, несчастном случае и страховых исках с участием Департамента полиции Лос-Анджелеса и Калифорнийский дорожный патруль.

Однако объектом фиксации Бэрдена был не человек, а вещь: тягач Ford 1952 года за 16 000 фунтов, который он прозвал «БОЛЬШАЯ РАБОТА». Позже он вспоминал об этом автомобиле: «Это был плохой грузовик, и я хотел его».

Chris Burden, Big Wrench , 1980 (фото), одноканальное видео, цвет, звук, 15:12 минут

Burden впервые увидел БОЛЬШУЮ РАБОТУ на стороне бульвара Линкольна в Венеции, штат Калифорния, где она была припаркован с табличкой «Продается» в окне. Он представил ряд возможных проектов, которые позволят ему дистанцироваться от мира искусства, например, использование грузовика для перевозки антиквариата по стране или установка передатчика и спутниковой антенны, чтобы он мог работать как движущийся центр связи. Однако вскоре после совершения покупки у Бэрдена начались трудности с приобретением. Мало того, что у него не было необходимых полномочий для управления транспортным средством, но сам грузовик обнаружил множество механических и логистических проблем.Это быстро стало больше пассивом, чем активом. Даже после того, как Бэрден продал БОЛЬШУЮ РАБОТУ, власти по ошибке преследовали его – а не последующего владельца грузовика – за то, что он скрылся с места аварии, а также из-за несоответствия регистрационного и серийного номера, что указывало на угон автомобиля. В конце концов, Бэрден понял, что БОЛЬШАЯ РАБОТА – это больше, чем он мог справиться, отметив: «Я чувствовал, что стал виноватым по ассоциации и что на« БОЛЬШУЮ РАБОТУ »было проклятие, от которого я не мог избавиться». ¹

Крис Берден, Большой гаечный ключ , 1980 (фото), одноканальное видео, цвет, звук, 15:12 минут

Считая этот неожиданный поворот событий привлекательным, Берден написал рассказ под названием «Проклятие Большая работа », которую он опубликовал с фотографиями в мартовском выпуске ежеквартального художественного ежеквартального журнала High Performance за 1979 год.Фактически, Бэрден рассматривал все это испытание как произведение искусства, которым он был наиболее известен в то время. Впервые он получил известность в 1971 году за « Shoot », ставшее теперь основополагающим выступлением, в котором знакомый, ставший стрелком, выстрелил из винтовки в руку Бэрдена. Намерение состояло в том, чтобы пуля просто задела его кожу, но стрелок просчитался, и пуля попала артисту в руку.

Пресса и новостные агентства по всей стране были очарованы радикальным переосмыслением Берденом определения и параметров того, что является произведением искусства. Как и его современники Марина Абрамович, Вито Аккончи, Вали Экспорт, Джоан Йонас и Ханна Уилке, Бурден впервые применил новый подход к созданию искусства, который часто использовал собственное тело художника как субъект и объект, стирая традиционное различие между художником и произведением искусства. Расширяя феноменологическое или телесное участие зрителя, которое было вызвано минималистской скульптурой середины и конца 1960-х годов, художники-перформансы, работавшие в следующее десятилетие, разработали формы искусства, которые проверяли концепции присутствия, продолжительности, выносливости и отношений художника и публики. .Разработка относительно доступного рекордера Sony Portapak открыла для художников возможность использовать видео как средство документирования этих эфемерных произведений, основанных на перформансах, так и как средство для искусства как такового.

Крис Бёрден, TV Ad , 5 ноября – 2 декабря 1973 г.

Крис Бёрден, TV Hijack , 9 февраля 1972 г. , выступление на канале 3 Cablevision, Ирвин, Калифорния. Фото: Г. Бейдлер

Крис Берден, The Big Wheel , 1979, чугунный маховик, приводимый в движение мотоциклом Benelli 1968 года выпуска объемом 250 куб. См, 9 футов 4 дюйма × 14 футов 7 дюймов × 11 футов 11 дюймов (284.5 × 444,5 × 363,2 см)

5 ноября 1979 года телеканал KTSF в Сан-Франциско передал видео Бэрдена под названием Big Wrench . Работа длилась около пятнадцати минут и была сделана специально для телевидения и могла бы удивить зрителей своим резким изменением содержания. После короткой серии вступительных кадров на экране внезапно появился Бэрден – сидящий лицом к аудитории и держащий на коленях большой гаечный ключ обеими руками. Когда он говорил в камеру, позади него воспроизводились видеозаписи различных грузовиков, проезжающих по району Лос-Анджелеса, благодаря ранней технологии зеленого экрана, которая в то время часто использовалась для трансляций новостей.Бёрден направил свой автобиографический монолог, адаптированный из «Проклятия большой работы», для домашней аудитории, рассказывая о том, как он начал видеть БОЛЬШУЮ РАБОТУ в своем районе и «влюбился в нее».

Выпущенный в следующем году как независимый видеоролик, Big Wrench занимает важное место в более широком художественном творчестве Бэрдена. Персонализированное повествование работы – в котором Бёрден рассказывает о своем гневе и садистских фантазиях, а также о своем употреблении наркотиков в рекреационных целях – и неоднократные заявления художника о правдивости своих заявлений отражают конфессиональный стиль исполнения и видеоарт, который преобладал в его ранних проектах. .Интерес Бёрдена к автомобилям также был повторяющейся чертой его карьеры, и он особенно ярко проявился в широкоформатных кинетических скульптурах, таких как The Big Wheel (1979), в которых энергия вращающегося мотоцикла использовалась для вращения огромного чугунный маховик. ² Более того, Бёрден ранее создавал несколько проектов, в которых использовалось телевидение. Будь то прямая трансляция ( TV Hijack , 1972) или покупка рекламных роликов, в которых он транслировал подрывные видеоработы, прерывающие типичные коммерческие программы ( TV Ad , 1973; Poem for L.А. , 1975; и Chris Burden Promo , 1976), Бёрден использовал телевидение как канал для борьбы со СМИ, обращая коммуникативные и манипулятивные аспекты СМИ против себя.

По словам Бэрдена, через некоторое время после того, как он продал БОЛЬШУЮ РАБОТУ, коллекционер произведений искусства прочитал его отчет о событиях и связался с художником по поводу покупки грузовика для его личной коллекции. Бэрден попытался обратиться к новому владельцу, чтобы выкупить его, но его усилия были сорваны. Как и в случае с бывшим романтическим партнером, присутствие которого произвело неизгладимое впечатление, Бэрден не мог избежать объекта своих привязанностей.Как он с сожалением заявляет в последние моменты Big Wrench : «Я наконец избавился от БОЛЬШОЙ РАБОТЫ, и теперь я хотел ее вернуть».

1. Крис Бёрден, «Проклятие большой работы», High Performance 2, no. 1 (март 1979 г.), стр. 3.

2. Нагрузка на Криса Большое колесо (1979): « Большой Колесо состоит из 8 футов диаметром, 6000 фунтов, чугунная маховик установлен в вертикальном положении на деревянной опорной конструкции 6 на 6-дюймовые бруса. Ось большого колеса поддерживается двумя подшипниками с низким коэффициентом трения.Мотоцикл расположен так, чтобы его можно было качнуть назад, обеспечивая прочный контакт между его задней шиной и железным колесом. Затем мотоцикл “приводится в движение” через свои передачи до достижения максимальной скорости. Затем мотоцикл трогается с места, оставляя большое колесо бесшумно вращающимся со скоростью около двухсот оборотов в минуту. Из-за огромного количества кинетической энергии, накопленной в колесе, оно продолжает вращаться около двух с половиной часов, прежде чем остановиться ».

Все изображения © 2019 Chris Burden / Лицензия Общества по защите прав Криса Бердена и художников (ARS), Нью-Йорк

The Big Wrench | Коллекции LACMA

«Метрополис II» Криса Бёрдена – это интенсивная кинетическая скульптура, смоделированная по образцу фа…

Представлена ​​в оригинальном кампусе Института искусств Отис, где Чарльз Уайт был…

С 1980-х годов современные китайские художники поддерживали интимные отношения…

Бетье Саар (р. 1926, Лос-Анджелес) – один из самых талантливых художников своего поколения…

Совместно организован Музеем искусств округа Лос-Анджелес и Музеем Уитни…

Beyond Line: The Art of Korean Writing будет первым выставка, проходящая под открытым небом…

Работы До Хо Су вызывают физическое проявление памяти, исследуя идеи…

Пожалуй, самый доминирующий вид искусства за последние 100 лет, фильм имеет важное…

Вторник Утренники

Наслаждайтесь концертами с участием ведущих международные и местные ансамбли в программах о…

Искусство и музыка, Джаз в LACMA, Latin Sounds, Sundays Live

Живопись, эстамп, коллаж и многое другое – все, не выходя из дома!…

Random International’s Rain Room (2012) – это захватывающая среда вечного…

Rain Room

Типографика лежит в основе визуальной коммуникации.Выбор, организация,…

Первый значительный проект по искусству Фиджи, который будет представлен в Соединенных Штатах…

Немногие художники в истории Китая оказались столь же загадочными, как великая династия Мин…

Руфино Тамайо (1899–1991) ) был ведущим мексиканским художником 20-го века, который…

С февраля 2017 года по январь 2019 года нью-йоркская художница Вера Люттер была приглашена…

Йошитомо Нара – один из самых любимых японских художников своего поколения. Его…

На выставке LACMA впервые за почти 20 лет. Медленно вращающийся рассказ…

Современная коллекция LACMA будет перемещена из Здания Ахмансона в…

Группа приобретений LACMA и члены Художественного совета разделяют глубокую близость для…

Художественные советы, группы приобретения, Искусство Ближнего Востока: СОВРЕМЕННОЕ, Азиатский совет по искусству, Совет по костюмам, Совет по декоративному искусству и дизайну, LENS: Совет по фотографии, Совет по современному и современному искусству, Совет по гравюрам и рисункам

Добро пожаловать на страницу вакансий Художественного музея округа Лос-Анджелес.Чтобы увидеть…

Работа, карьера, стажировка, волонтер

Присоединяйтесь к музейным педагогам, художникам, кураторам и экспертам на виртуальных беседах с художниками…

Создавайте + сотрудничайте

Узнай, прежде чем уйти, COVID-19, закрытие

Luchita Hurtado: I Live I Die I Will Be Reborn представляет первый обзор карьеры…

Действительно большой гаечный ключ Киро, автор ProbablyImpossible на DeviantArt

На первый взгляд это выглядит довольно просто, но в нем столько деталей. Все эти трубы, гаечный ключ, шест – все это добавляет действительно интересных контуров, которые привлекают ваше внимание во всех направлениях. Это действительно довольно загруженный состав! Вы также можете очень хорошо видеть перспективу в пространстве между парнями, где труба ведет назад к большому объекту позади них. Киро кажется больше, так как он ближе к зрителю, а толщина линий становится тем тоньше, чем ближе объекты сзади. Отлично сработано!
Освещение особенно классное. Он единообразен во всем и ясно показывает, откуда он исходит.Приятный круглый блеск на металлических осколках, тень под руками наводчика! Освещение / затенение на высоте.

Тогда есть детали в жирных пятнах! Этот чертов отпечаток руки на его лице – Вау !! Это такая потрясающая деталь. Даже все области, которые вы выбрали для того, чтобы испачкать парней, являются пятнами, которые с наибольшей вероятностью могут запачкать их или вытереть руки, которые повсюду … а затем их волосы – это безупречно. Это заставляет меня плакать, это так правильно. большинство мужчин не трогают свои волосы.(они носят шляпы) ( _{… Я знаю, как выглядит грязный механик …. XD Я в основном работаю в ремонтной мастерской} )

Тип тела и лицо Киро выглядят такими точными! И он, и Ганнер – широкие парни, но их лица явно различаются. Я когда-нибудь упоминал, как мне нравится, как вы рисуете уши? А руки – особенно Киро ….! Я так впечатлен!
Мне также нравится большая глупая ухмылка моего мальчика. XD Это выглядит немного неловко, и то, как он смотрит на Стрелка, похоже на то, что он ищет одобрения того, насколько он крутой.Он не может по-настоящему выпендриваться, когда не знает, что делает …….. …. Я не думаю, что Ганнер сможет долго с ним мириться … ( он предпочел бы поговорить и выставить напоказ, чем на самом деле работать)

Что до наряда ….
Киро: * смеется * Вот этот у меня уже есть!
Ага … многое в мужской моде с годами не сильно продвинулось.
Мне нравится, что ты дал ему красное полотенце! Это своего рода фирменное владение его

В целом, мне это очень нравится! Это произведение искусства высокого качества.

_{((фотография, которую вы нашли, на которой говорилось, что у Киро было рентгеновское зрение, устарела. У Шайдена теперь есть эта сила. Вы никогда не узнаете из этой записи, что она у него есть …. Мы просто скажем он соврал свое резюме))}

Большой гаечный ключ Сантехника | Южная Голландия, IL 60473

Сантехника с большим гаечным ключом | Южная Голландия, IL 60473 | Поиск подрядчика

{“data”: “https://contractorfinder.bradfordwhite.com/ncrm”}

{“contractorId”: “”, “contractorName”: “”, “contractorWorkDays”: “”, “allowExtra”: “”, “signupName”: “”}

{“contractorId”: 7067, “contractorName”: “Big Wrench Plumbing”, “contractorWorkDays”: “[ПОНЕДЕЛЬНИК, ВТОРНИК, СРЕДА, ЧЕТВЕРГ, ПЯТНИЦА]”, “allowExtra”: false, “signupName”: true}

Жилой Коммерческий

Количество сотрудников: 4

История и описание компании:

МЫ – КОМПЛЕКСНОЕ РЕШЕНИЕ ДЛЯ САНТЕХНИКИ. НЕ ВАЖНО, НАСКОЛЬКО МАЛЕНЬКАЯ ИЛИ НАСКОЛЬКО ВАША САНТЕХНИЧЕСКАЯ ПРОБЛЕМА, МЫ ИМЕЕМ ДЛЯ ВАС ИСПРАВЛЕНИЕ.

После многих лет работы в сфере сантехники в Иллинойсе мы с гордостью можем сказать, что компания Big Wrench Plumbing & Sewer к вашим услугам днем ​​и ночью. У нас есть опытные специалисты по вызову в нерабочее время, потому что никто не решает, когда у них проблемы с водопроводом. Мы готовы помочь – от планового обслуживания до прорыва труб.

.
