Станки ударного бурения

Читать далее:

Станки ударного бурения

В строительстве и на открытых горных разработках наибольшее распространение получили ударный, вращательный, ударно-вращательный и термический методы бурения скважин.

Принцип ударного бурения состоит в следующем. При ударе по торцу бура лезвие долота сминает породу и внедряется в нее, образуя борозду. При сильном ударе его энергия через смятую породу передается на боковые поверхности щели и вызывает скалывание породы. После первого удара бур поворачивается на некоторый угол, затем производится новый удар и лезвие прокладывает в породе новую борозду. При достаточной силе удара порода, в пределах угла поворота бура, скалывается в момент образования второй борозды. Угол поворота бура не должен быть слишком большим, иначе при следующем ударе порода будет не скалываться, а сминаться лезвиями бура.

Эффективность разрушения при ударном бурении пород зависит от энергии единичного удара, частоты ударов, угла поворота инструмента после каждого удара. С увеличением крепости породы оптимальное значение энергии единичных ударов увеличивается. Одним из главных препятствий в реализации энергии единичного удара является пока недостаточная стойкость бурового инструмента.

Рекламные предложения на основе ваших интересов:

Порода может разрушаться и при напряжениях, не достигших предела прочности. В этом случае имеет место усталостное разрушение пород, механизм которого заключается в том, что при напряжениях, превышающих предел усталости, но меньших предела прочности, в отдельных микрообъемах возникают напряжения, приводящие к образованию микротрещин. По мере увеличения числа циклов нагружения количество микротрещин растет, прочность породы снижается до значений действующих напряжений, и образцы разрушаются.

Энергия единичного удара может быть увеличена за счет увеличения массы ударника или его скорости. Установлено, что при постоянной энергии удара с повышением скорости приложения нагрузки эффект разрушения увеличивается для всех испытываемых образцов.

Характер изменения глубины погружения за удар при постоянной энергии единичного удара с изменением скорости приложения нагрузки показывает, что для каждой породы имеется оптимальная скорость, обратно пропорциональная крепости пород, превышение которой снижает эффект разрушения.

Изменение скорости приложения нагрузки влияет на эффект разрушения различных пород по-разному. Так, относительная крепость кварца при скорости нагружения 2,07 м/с оказывается выше, а при скорости 14,03 м/с — ниже крепости гранита. С увеличением скорости нагружения до 20 м/с и более зона пластической деформации кварца под штампом становится меньше, чем при статических испытаниях, а в мраморе при скорости 40 м/с пластические деформации вообще не обнаруживаются.

Опыты показывают, что при скорости нагружения до 2—3 м/с прочностные характеристики пород изменяются незначительно. Увеличение скорости приложения нагрузки свыше 8—10 м/с сложно из-за чрезмерных контактных напряжений в месте соударения. При разрушении пород недостаток элергии отдельных ударов не может быть компенсирован их количеством. Поэтому необходимо прежде всего увеличивать энергию единичного удара до пределов, определяемых прочностью бурового инструмента, и только после этого увеличивать частоту ударов.

Возможность увеличения частоты ударов должна рассматриваться с учетом санитарно-гигиенических требований к условиям труда рабочих. Работа на ручных бурильных молотках с частотой ударов более 2000 мин-1 вызывает опасные для здоровья вибронагрузки и создает недопустимо высокие шумы.

К машинам ударного бурения относятся перфораторы, станки ударно-канатного бурения, бурильные молотки.

Все типы перфораторов — ручные, колонковые, телескопные — работают по одному принципу и имеют много общего в своем устройстве. Буры для перфораторов изготовляют из специальной буровой стали высокого качества (обычно марки У7А) шестигранного или круглого сечения. Головки буров бывают различной формы, но чаще всего долотчатой и крестовой. Наряду с цельными бурами, широко применяют и буры со съемными коронками, которые соединяются с буровыми штангами при помощи специальной резьбы или за счет трения между коническими поверхностями.

Станки ударно-канатного бурения также имеют общий для всех видов принцип действия и аналогичную конструкцию основных узлов. Во время бурения в скважину подливается вода, и частицы разрушенной породы благодаря постоянному возвратно-поступательному движению бурового инструмента переходят во взвешенное состояние, образуя буровой шлам. Для удаления шлама периодически извлекают буровой снаряд, а на желоночном канате в скважину опускают желонку. После двух-трех опусканий желонки вновь продолжают бурение.

На станках ударно-канатного бурения устанавливают асинхронные двигатели с короткозамкнутым ротором и с контактными кольцами, позволяющими менять число оборотов. Оптимальная скорость бурения соответствует определенной высоте подвески долота над забоем скважины. Лабораторией открытых горных пород ИГД АН СССР разработано устройство для полуавтоматического регулирования высоты подвески бурового снаряда станка БУ-2, дающее возможность увеличить скорость бурения на 20—30%.

Советскими учеными разработан инженерный метод расчета, позволяющий определить главные величины, от которых зависит эффективность ударного бурения: вес бурового инструмента, силу удара, глубину внедрения в породу и угол поворота долота.

Необходимо отметить, что теоретические предпосылки учитывают далеко не все факторы, определяющие процесс бурения. Так, эффективность бурения зависит от того, какой объем породы раздавливается и какой скалывается, как накладываются удары по породе один на другой, производя ее измельчение, какова высота бурового шлама и его плотность в скважине и др.

При внедрении долота в твердую горную породу ее структура нарушается, поэтому форма разрушения не является точным отпечатком граней лезвия долота.

Рекламные предложения:

Читать далее: Машины вращательного бурения

Категория: – Машины для рыхления грунтов

Главная → Справочник → Статьи → Форум

Страница не найдена — Sandvik Mining and Rock Technology

636 результатов поиска

636 результатов поиска для «%d0%b2%d1%80%d0%b0%d1%89%d0%b0%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b5 %d1%81%d1%82%d0%b0%d0%bd%d0%ba%d0%b8 %d0%b4%d0%bb%d1%8f %d0%b1%d1%83%d1%80%d0%b5%d0%bd%d0%b8%d1%8f %d0%b2%d0%b7%d1%80%d1%8b%d0%b2%d0%bd%d1%8b%d1%85 %d1%81%d0%ba%d0%b2%d0%b0%d0%b6%d0%b8%d0%bd» в весь веб-сайт

grinding-equipment-brochure-english.

pdf 797-5773-22 GRINDING WHEEL DIMENSIONS D = 127 mm W = 63 mm d = 32 mm D1 = 80 mm w = 50 mm TECHNICAL DATA Air pressure Max 8 bar Air consumption 5-10 … 127x546x321 mm Weight inclusive of grinding wheel 21.5 kg Cutting-edge radius 80 mm Cutting-edge angle 110° Grinding Equipment | Sandvik Mining 5 INTEGRAL

complete-grinding-brochure-english.pdf

797-5773-22 GRINDING WHEEL DIMENSIONS D = 127 mm W = 63 mm d = 32 mm D1 = 80 mm w = 50 mm TECHNICAL DATA Air pressure Max 8 bar Air consumption 5-10 … 127x546x321 mm Weight inclusive of grinding wheel 21.5 kg Cutting-edge radius
80 mm Cutting-edge angle 110° Grinding Equipment | Sandvik Mining 5 INTEGRAL

rock-tools-grinding-catalogue-2019-2020.pdf

797-5773-22 GRINDING WHEEL DIMENSIONS D = 127 mm W = 63 mm d = 32 mm D1 = 80 mm w = 50 mm TECHNICAL DATA Air pressure Max 8 bar Air consumption .

.. × 321 mm Weight inclusive of grinding wheel 21.5 kg Cutting-edge radius 80 mm Cutting-edge angle 110° 7 GRINDING EQUIPMENT RG100H INTEGRAL STEEL

rock-tools-top-hammer-catalogue-2018.pdf

41 LONG-HOLEDRILLING 55 SHANK ADAPTERS 69 AUXILIARY TOOLS 85 GRINDING EQUIPMENT 89 INFORMATION AND BIT CLASSIFICATION GUIDE 108 INDEX 112 NOTES … result is an insert ideal for abrasive rock conditions. You can count on up to 80 percent longer grinding intervals* and up to 60 percent longer bit life*

dd411-specification-sheet-english.pdf

ELECTRIC SYSTEM Standard voltages 380 – 690 V (± 10%) Total installed power 85 kW Main switch gear MSE 10 IP classification Specification TS2-132 Starting … tramming Adjustable with seat belt Sound pressure level EN 16228 Cabin: 80 dB(A) Air conditioning Fluorinated gas : R134a Filled weight: 1.95 kg

top-hammer-drilling-tools-brochure-english.

pdf 64 2 1/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×10 30° 89 3 1/2″ 7722-4889-S48 h32 Ream ing Hex D-22 L108 D Hex D-22 21 Bits … 64 2 1/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×12 35° 89 3 1/2″ 7722-4889-S48D R 25 (1 ”) 34 Reaming tools Thread Dimensions

Top Hammer Catalogue 2021 (Eng).pdf

64 21/2″ 7722-4864-S48 4×10 8×10 30° 76 3″ 7722-4876-S48 6×10 8×12 35° 89 31/2″ 7722-4889-S48 RODS DIMENSIONS PART NO. L mm ft in D mm in Drifter … IMPROVEDPERFORMANCE FACE DRILLING AND BOLTING ADVANTAGES – Extendedrodlife(30-
80%) – Longer shank adapter life – High penetration rate – High precision

sandvik-quality-assurance-manual.pdf

Supplier Quality … but Sandvik expects that each of the following 8 steps must be answered: D1) Problem description; D2) Risks on similar products and processes; D3) Containment .

.. 1000000 PPM Response Time: According to D1 to D8 established deadlines Delivery accuracy: On Time Delivery in accordance

SQAM 2015.pdf

but Sandvik expects that each of the following 8 steps must be answered: D1) Problem description; D2) Risks on similar products and processes; D3) Containment … 1000000 PPM Response Time: According to D1 to D8 established deadlines Delivery accuracy: On Time Delivery in accordance

Виды буровых станков, которые применяются при разработке карьеров

Открытая разработка твердых пород не обходится без буровзрывных работ. Скважины для взрывчатки прокладывают при помощи буровых станков – буровых машин, размещенных на самоходной платформе или перемещаемой раме. При разработке ископаемых применяют различные виды буровых станков. Об их классификации «ЗАПОВНЮВАЧІ» рассказывали в статье «Буровой станок – незаменимый помощник при разработке твердых пород«. В этом материале болле подробно рассмотрим устройство станков для открытых горных работ.

Основные типы буровых станков, которые применяются в Украине

Наиболее распространены машины, разрушающие породу механическим воздействием. Для разработки не слишком твердых материалов (известняков, угля) применяют агрегаты вращательного (шнекового) действия. Их буровой стан сделан в виде шнека, резцовая головка оснащена перьями. Режущая кромка перьев армирована твердыми сплавами. Инструмент с усилием прижимается к забою и вращается. Разрушенная порода удаляется из зоны бурения при помощи шнека.

Понятие «станок буровой ударный» объединяет три типа машин:

ударно-канатные;
гидроперфораторные;
с пневмоударником.

В ударно-канатном станке к приводному механизму на канате с поворотным замком подвешен рабочий снаряд массой от 1 до 3 т. Кривошипно-шатунный механизм поднимает снаряд на 08-1 м над дном забоя, а затем «роняет». Тот клиновидным долотом ударяет по дну. При подъеме канат натягивается и раскручивается, бур поворачивается на 15-60°. Во время свободного падения канат снова закручивается, замок поворачивается и фиксируется в новом положении. В минуту станок совершает 45-60 ударов.

По мере углубления скважины длину каната увеличивают. Разрушенную породу вымывают водой, шлам поднимают наверх в желонке – цилиндрической емкости. Несмотря на простоту конструкции и относительную дешевизну ударно-канатные станки применяют редко. Они могут бурить исключительно лишь вертикальные скважины. У них слишком малая скорость бурения. Повысить частоту ударов не позволяет инерционность системы.

Ударный механизм гидроперфораторного станка находится над землей. Удары на рабочую коронку (долото) передаются через длинную штангу. Такие станки бурят вертикальные и наклонные скважины диаметром до 150 мм.

В Украине наиболее распространены машины с пневмоударником фирм Sandvik и Epiroc. По конструкции такой тип станка можно сравнить с привычным для многих отбойным молотком. Пневмоударник находится в трубе непосредственно над коронкой. Эти машины могут делать вертикальные и наклонные скважины диаметром от 76 до 305 мм, чаще – от 130 до 150 мм.

В станках ударно-вращательного бурения названные выше действия сочетаются. Бур плотно прижат к забою и непрерывно вращается, а по хвостовику с большой частотой бьет пневмоударник. Такие типы буровых станков тоже могут бурить вертикальные и наклонные скважины диаметром свыше 200 мм. В связи с переходом на скважины меньших диаметров количество шарошечных станков в Украине уменьшается.

Наиболее универсальны и производительны станки шарошечного бурения. Они могут прокладывать вертикальные, наклонные и горизонтальные скважины. Рабочий орган – шарошка – плотно прижата к забою, вращается и перекатывается. Ее зубья бьют, скалывают и дробят материал.

В большинстве типов машин разрушенная порода удаляется сжатым воздухом или паровоздушной смесью. Другие типы буровых станков используют иные виды физического воздействия или сочетают их с механическими. Их применение ограничено спецификой горных пород и большим энергопотреблением.

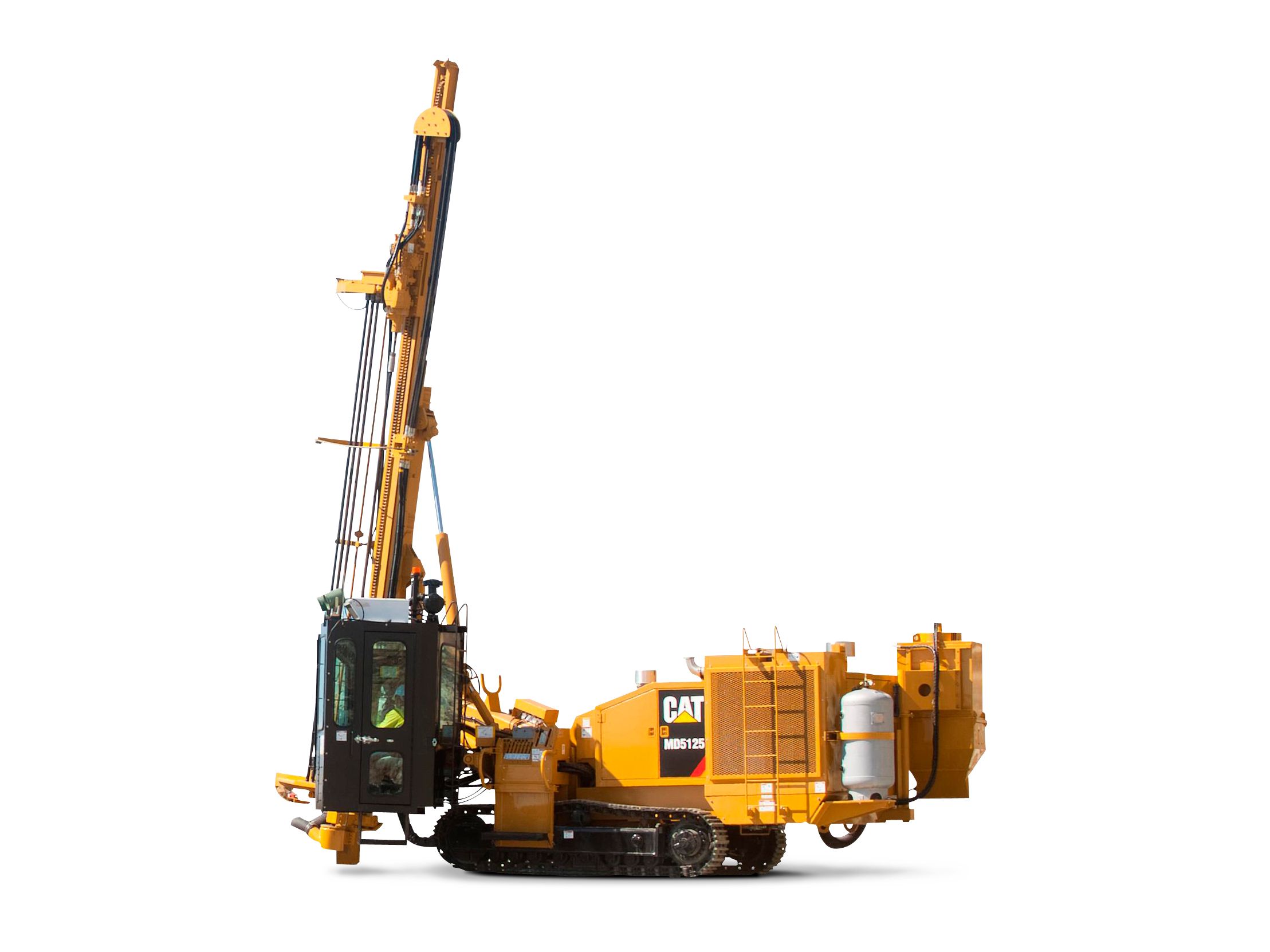

Буровые станки для открытых горных работ

Для работы в карьере лучше подходят гусеничные шасси. Они оказывают низкое давление на грунт. Расположенные на внешней поверхности ленты грунтозацепы обеспечивают хорошее сцепление с грунтом. А внутренняя гладкая поверхность оказывает меньшее сопротивление движению, чем колесо на грунте. Благодаря этому лучше проходимость и ниже энергозатраты.

Высокой производительностью и малым расходом топлива отличаются японские станки Furukawa серии HCR. Они бурят скважины диаметром до 150 мм и глубиной до 25 м, скорость проходки выше 1,6 м/мин.

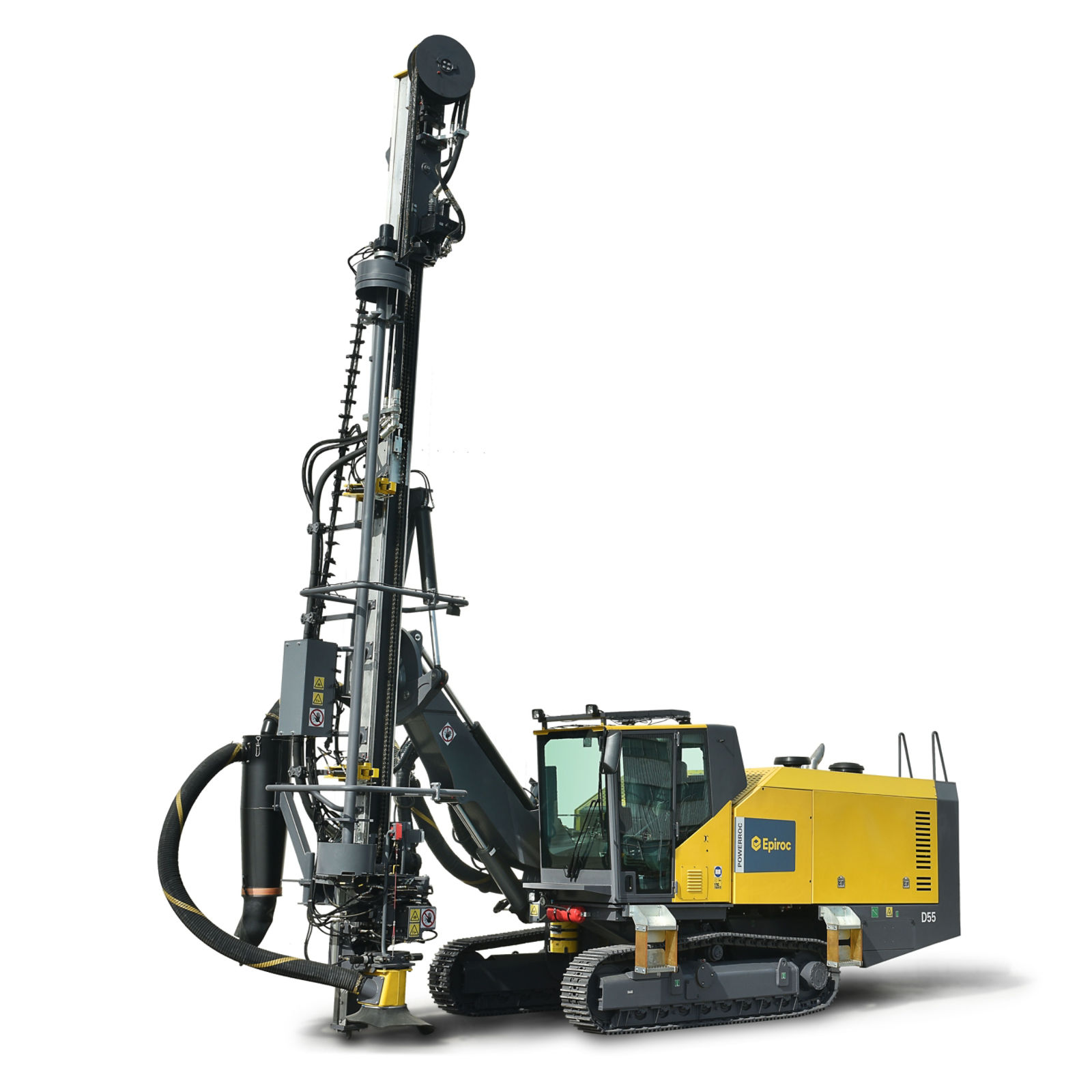

Настоящий прорыв в прокладке скважин – карьерные буровые станки компании Epiroc. К примеру, модель Smart Roc T45 объединяет высокую производительность с топливной экономичностью.

Epiroc PowerROC T45
