Цанга своими руками: Цанговый зажим своими руками: как сделать самодельный патрон

   18.07.2021  Комментировать

Содержание

их виды, особенности применения; советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

  • Виды зажимных патронов
  • Особенности конструкции
  • Как выбрать цанговый патрон
  • Самостоятельное изготовление

Виды зажимных патронов

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

  1. Рычажные;
  2. Цанговые;
  3. Сверлильные, они же быстрозажимные;
  4. Клиновые и гидропатроны;
  5. Трех- и четырехкулачковые;
  6. Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или

специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Итак, зажимная цанга имеет следующие разновидности:

  • Подающая заготовку;
  • Цельная зажимная;
  • Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась. Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке.

Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Как выбрать цанговый патрон

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа. Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно.

Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой. Далее процесс изготовления идет по следующей схеме:

  • Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
  • Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
  • Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов. Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды. Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно. Удачной работы с различными видами зажимов!

Как сделать цанговый патрон своими руками?


Устройство цангового патрона

Устройство цангового патрона достаточно простое. Основная деталь оснастки — это цанга, специальное приспособление в виде втулки с продольными разрезами. Эти разрезы формируют пружинящие лепестки, которые надежно удерживают обрабатываемую деталь. Лепестков может быть три, четыре, шесть и более — в зависимости от диаметра втулки.

На предприятиях машиностроения обычно используют зажимы типа ER. Эти детали имеют по две зоны зажима вдоль оси. Поэтому помещенный внутрь инструмент жестко фиксируется, а радиальные биения отсутствуют, так что их даже не учитывают при расчетах.

Изображение №1: Устройство цангового патрона

Серийные цанговые патроны изготавливают из инструментальной закаленной стали и обладают высокой прочностью и стойкостью к износу. Самодельные зажимы делают из бронзы, латуни, алюминия и стали.

Чем цанговый патрон отличается от кулачкового?

Цанговые патроны, как и кулачковые, представляют собой держатели для инструментов и заготовок, поэтому их часто путают. Однако у этих оснасток есть принципиальные различия. Кулачковые патроны считаются более универсальными и потому могут использоваться для фиксации инструментов с хвостовиками разных диаметров. Напротив, цанги предназначены для работы с определенными диаметрами и для инструментов с другими хвостовиками не подходят.

Цанги DIN 6343 тип 148E (F28)

  • Цанги DIN 6343 тип 148E (F28)
  • D=38 мм
  • d=28 мм
  • L=70 мм
НаименованиеКод заказаd1, ммОтверстиеСклад
Цанга 148E круг148E-xx,02,0-23,0КругУзнать цену
Цанга 148E квадрат148E-xx,0-kant2,0-15,0Квадрат—Узнать цену
Цанга 148E шестигр.148E-xx,0-hex2,0-19,0ШестигранникУзнать цену

Как работает цанговый патрон?

Расскажем, как работает цанговый патрон, который используется на токарных станках и ручном инструменте.

Оснастка состоит из нескольких цанг и самозажимной гайки, которая оказывает давление на торец патрона. Из-за прилагаемого усилия цанга смещается во втулку, уменьшаясь в размерах, а ее лепестки сжимаются и надежно закрепляют хвостовик инструмента или обрабатываемую деталь. Чтобы снять заготовку, гайку отвинчивают, тем самым увеличивая цангу в диаметре.

Главное преимущество оснастки — способность отлично центрироваться, из-за чего зафиксированный с их помощью инструмент имеет минимальное радиальное биение. А для приведения зажима в действие нет необходимости использовать ключи.

Цанги DIN 6343 тип 161E (F32)

  • Цанги DIN 6343 тип 161E (F32)
  • D=45 мм
  • d=32 мм
  • L=75 мм
НаименованиеКод заказаd1, ммОтверстиеСклад
Цанга 161E круг161E-xx,02,0-26,0КругУзнать цену
Цанга 161E квадрат161E-xx,0-kant4,0-28,0КвадратУзнать цену
Цанга 161E шестигр.161E-xx,0-hex2,0-22,0ШестигранникУзнать цену

Обозначение цанговых патронов

Обозначение цангового патрона с наружным конусом, предназначенного для фиксации инструмента с цилиндрическим хвостовиком, на чертеже выглядит следующим образом.

Изображение №2: Цанга для универсального станка с конусом номер 50, диаметром под хвостовик (d) 12 мм, длиной 90 мм

В таблице ниже приведены стандартные размеры цанговых патронов, которые важно учитывать в расчетах:

Обозначение конуса D d l, не более
30 31,75 от 2 до 12 90
40 44,45
50 69,85
30 31,75 от 10 до 25 100
40 44,45
50 69,85
30 31,75 от 15 до 40 110
40 44,45
50 69,85

Действующие ГОСТы

Главный действующий стандарт, относящийся к такому типу оснастки, — ГОСТ 26539-85. В нем вводятся характеристики и маркировка цангового патрона с наружным конусом 7:24. А в Постановлении Государственного комитета СССР по стандартам №5943 даются следующие рекомендации:

  1. графические обозначения опор, зажимов и установочных устройств (в том числе цанговых патронов), используемые в технической документации;
  2. для отображения опор и зажимов применяют сплошные тонкие линии (ГОСТ 2.303-68).

Цанги DIN 6343 тип 173E (F48, 173Е)

  • Цанги DIN 6343 тип 173E (F48)
  • D=60 мм
  • d=48 мм
  • L=95 мм
Наименованиеd1, ммОтверстиеНаличиеЦена с НДС
Цанга 173E ∅ 3 мм3,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 3,5 мм3,5 ммКруг2 шт.108,00 EUR
Цанга 173E ∅ 4 мм4,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 4,5 мм4,5 ммКруг2 шт.108,00 EUR
Цанга 173E ∅ 5 мм5,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 5,5 мм5,5 ммКруг2 шт.108,00 EUR
Цанга 173E ∅ 6 мм6,0 ммКруг9 шт.108,00 EUR
Цанга 173E ∅ 6,5 мм6,5 ммКруг2 шт.108,00 EUR
Цанга 173E ∅ 7 мм7,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 7,5 мм7,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 8 мм8,0 ммКруг10 шт.108,00 EUR
Цанга 173E ∅ 8,5 мм8,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 9 мм9,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 9,5 мм9,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 10 мм10,0 ммКруг10 шт.108,00 EUR
Цанга 173E ∅ 10,5 мм10,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 11 мм11,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 11,5 мм11,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 12 мм12,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 12,5 мм12,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 13 мм13,0 ммКруг10 шт.108,00 EUR
Цанга 173E ∅ 13,5 мм13,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 14 мм14,0 ммКруг10 шт.108,00 EUR
Цанга 173E ∅ 14,5 мм14,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 15 мм15,0 ммКруг15 шт.108,00 EUR
Цанга 173E ∅ 15,5 мм15,5 ммКруг2 шт.108,00 EUR
Цанга 173E ∅ 16 мм16,0 ммКруг16 шт.108,00 EUR
Цанга 173E ∅ 16,5 мм16,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 17 мм17,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 17,5 мм17,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 18 мм18,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 18,5 мм18,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 19 мм19,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 19,5 мм19,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 20 мм20,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 20,5 мм20,5 ммКруг1 шт.108,00 EUR
Цанга 173E ∅ 21 мм21,0 ммКруг10 шт.108,00 EUR
Цанга 173E ∅ 21,5 мм21,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 22 мм22,0 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 22,5 мм22,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 23 мм23 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 23,5 мм23,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 24 мм24 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 24,5 мм24,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 25 мм25 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 25,5 мм25,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 26 мм26 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 26,5 мм26,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 27 мм27 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 27,5 мм27,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 28 мм28 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 28,5 мм28,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 29 мм29 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 29,5 мм29,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 30 мм30 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 30,5 мм30,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 31 мм31 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 31,5 мм31,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 32 мм32 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 32,5 мм32,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 33 мм33 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 33,5 мм33,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 34 мм34 ммКруг6 шт.108,00 EUR
Цанга 173E ∅ 34,5 мм34,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 35 мм35 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 35,5 мм35,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 36 мм36 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 36,5 мм36,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 37 мм37 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 37,5 мм37,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 38 мм38 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 38,5 мм38,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 39 мм39 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 39,5 мм39,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 40 мм40 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 40,5 мм40,5 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 41 мм41 ммКруг4 шт.108,00 EUR
Цанга 173E ∅ 41,5 мм41,5 ммКруг2 шт.108,00 EUR
Цанга 173E ∅ 42 мм42 ммКруг10 шт.108,00 EUR
Цанга 173E hex 4 мм4 ммШестигранникнет133,00 EUR
Цанга 173E hex 4,5 мм4,5 ммШестигранникнет133,00 EUR
Цанга 173E hex 5 мм5 ммШестигранникнет133,00 EUR
Цанга 173E hex 5,5 мм5,5 ммШестигранникнет133,00 EUR
Цанга 173E hex 6 мм6 ммШестигранникнет133,00 EUR
Цанга 173E hex 6,5 мм6,5 ммШестигранникнет133,00 EUR
Цанга 173E hex 7 мм7 ммШестигранникнет133,00 EUR
Цанга 173E hex 7,5 мм7,5 ммШестигранникнет133,00 EUR
Цанга 173E hex 8 мм8 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 9 мм9 ммШестигранникнет133,00 EUR
Цанга 173E hex 10 мм10 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 11 мм11 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 12 мм12 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 13 мм13 ммШестигранник1 шт.133,00 EUR
Цанга 173E hex 14 мм14 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 15 мм15 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 16 мм16 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 17 мм17 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 18 мм18 ммШестигранникнет133,00 EUR
Цанга 173E hex 19 мм19 ммШестигранник1 шт.133,00 EUR
Цанга 173E hex 20 мм20 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 21 мм21 ммШестигранникнет133,00 EUR
Цанга 173E hex 22 мм22 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 24 мм24 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 27 мм27 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 30 мм30 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 32 мм32 ммШестигранник2 шт.133,00 EUR
Цанга 173E hex 36 мм36 ммШестигранник2 шт.133,00 EUR
Цанга 173E квадрат4,0-30,0Квадрат4 штУзнать цену

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки. Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя.

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

  1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
  2. стальная проволока толщиной 1 мм;
  3. электрический паяльник;
  4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

  1. болт или винт на 8 мм;
  2. закрытая гайка М8;
  3. болгарка с диском по металлу;
  4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

  1. Зажмите болванку в патрон обратными кулачками.
  2. Просверлите в ней сквозное отверстие по оси и расточите его.
  3. Нарежьте в отверстии резьбу М27 х 2.
  4. Обточите наружную поверхность болванки.
  5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
  6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
  7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
  8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

  1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
  2. Просверлите в ней отверстие, расточите внутреннюю полость.
  3. Проточите внутреннюю торцевую опорную поверхность.
  4. Нарежьте в гайке ответную резьбу.

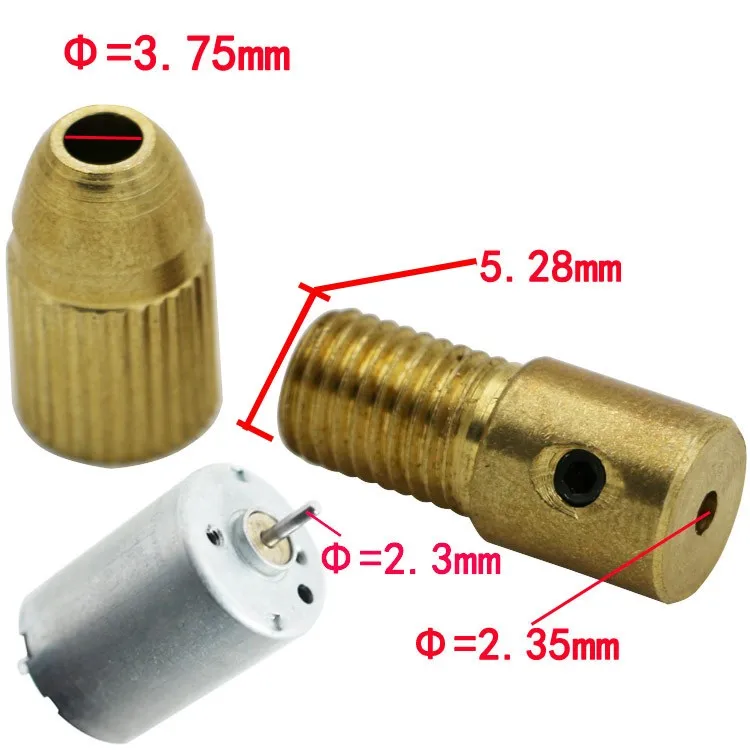

  5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Цанги DIN 6343 тип 140E (F22)

  • Цанги DIN 6343 тип 140E (F22)
  • D=30 мм
  • d=22 мм
  • L=55 мм
НаименованиеКод заказаd1, ммОтверстиеСклад
Цанга 140E круг140E-xx,02,0-16,0КругУзнать цену
Цанга 140E квадрат140E-xx,0-kant2,0-11,0КвадратУзнать цену
Цанга 140E шестигр.140E-xx,0-hex2,0-13,0ШестигранникУзнать цену

Крепление цангового патрона на станке и ручном инструменте

Крепление цангового патрона и его центрирование выполняются на шпинделе токарного станка. Отметим, что диаметры патронов и методы их установки стандартизированы. К самым распространенным конструкциям конца шпинделя относят крепежи типа C и типа D (cam-lock). Также для установки цанговых патронов часто используют фланцы и планшайбы, которые размещаются на шпинделе.

Теперь расскажем, как отцентрировать цанговый патрон на валу двигателя ручного инструмента (электродрели). Регулировку проводят в двух плоскостях, при этом вначале устраняют биение в одной плоскости, потом — в другой. Ход работ:

  1. Зафиксируйте дрель на столе (в лежачем положении).
  2. Прокрутите патрон, чтобы нужная пара болтов стала параллельна столу.
  3. Проверните патрон на 180 градусов и зафиксируйте отклонение патрона.
  4. Исключите биение, подтягивая и ослабляя пару винтов.

Аналогичным образом поступают со второй парой винтов. Чтобы отклонение в двух плоскостях было заметнее, используйте длинное сверло.

Цанги DIN 6343 тип 163E (F35)

  • Цанги DIN 6343 тип 163E (F35)
  • D=48 мм
  • d=35 мм
  • L=80 мм
НаименованиеКод заказаd1, ммОтверстиеСклад
Цанга 163E круг163E-xx,02,0-30,0КругУзнать цену
Цанга 163E квадрат163E-xx,0-kant4,0-21,0КвадратУзнать цену
Цанга 163E шестигр.163E-xx,0-hex4,0-26,0ШестигранникУзнать цену

Цанги DIN 6343 тип 171E (F42)

  • Цанги DIN 6343 тип 171E (F42)
  • D=55 мм
  • d=42 мм
  • L=94 мм
НаименованиеКод заказаd1, ммОтверстиеСклад
Цанга 171E круг171E-xx,03,0-37,0КругУзнать цену

Общий | Как сделать цанги? | Практик-механик

Макона
Алмаз
