Цанговые патроны для фрезерных станков: Цанговые патроны и патроны Weldon для фрезерного станка на складе в России. Купить фрезерный патрон в России по самой низкой цене из наличия на складе в России.

Цанговые патроны для станков и микродрелей: чертежи, видео

Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении  токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок  на основании технического  задания (последовательности  выполняемых операций, технологии обработки, прилагаемого  эскиза  изделия).

Цанги

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

• с неподвижным механизмом;
• с выдвижным механизмом;
• с втягиваемым механизмом.

Каждая конструкция имеет свои особенности.  Подающий тип выполнен в виде стальной втулки с 3-мя  разрезами образующими лепестки, которые обладают пружинящим эффектом.

Чертеж  № 1 цанги главного шпинделя

Тип F

Цанги  типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Чертеж № 2 цанги противошпинделя

Тип LN

Цанги  типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Чертеж № 3  цанги типа R

Тип R

Типа R – являются цангами тянущего типа.

Чертеж № 4  цанги типа Т

Тип T

Типа Т – зажимные.

Чертеж № 5 цанги BF

Тип BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая  в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков  с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются  конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации  гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги  с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется  изготовить цанговый патрон, отвечающий предъявляемым  запросам с выполнением  изделия согласно разработанному  эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

• внутренний диаметр цанги равен или меньше минимального диаметра детали;
• в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
• для увеличения изготовления разводных цанг  после разводки  и повышения качественных характеристик необходима дополнительная  шлифовка конической и направляющей части цанги;
• необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.

Патроны цанговые с набором цанг ER, оснастка для фрезерных станков.

Продажа оснастки для фрезерных станков со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах.
Прайс-листы с ценами на станочную оснастку (патроны, цанги, головки, резцы, хвостовики, оправки, фрезы, втулки переходные) запрашивайте в отделе станочного оборудования.

ПАТРОНЫ ЦАНГОВЫЕ (ТИП 0760) с набором цанг ER.

В набор входит: патрон цанговый, набор цанг и ключ. Упакован в деревянный или пластиковый кейс. Цанговый патрон, схема.

ER16.

Маркировка	Количество	d, мм	Конус	Вес, кг
R8-ER16/8	8	2, 3, 4, 5, 6, 7, 8, 10	R8	0. 92
30-ER16/8			7;24 30	0.76
40-ER16/8			7:24 40	1.30
50-ER16/8			7:24 50	2.48
MS2-ER16/8			MS2	0.89
MS3-ER16/8			MS3	1.02
MS4-ER16/8			MS4	1.28

Заказная комплектация.
ER16 (12): 1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8, 9, 10 мм.

ER25.

Маркировка	Количество	d, мм	Конус	Вес, кг
R8-ER25/10	10	3, 4, 5, 6, 8, 10, 12, 14, 15, 16	R8	1.20
30-ER25/10			7;24 30	1.08
40-ER25/10			7:24 40	1.35
50-ER25/10			7:24 50	2.78
MS2-ER25/10			MS2	1.00
MS3-ER25/10			MS3	1. 10
MS4-ER25/10			MS4	1.40
R8-ER25/18	18	1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13,/ 14, 15, 16	R8	1.53
30-ER25/18			7;24 30	1.37
40-ER25/18			7:24 40	1.72
50-ER25/18			7:24 50	3.11
MS2-ER25/18			MS2	1.27
MS3-ER25/18			MS3	1.40
MS4-ER25/18			MS4	1.66

ER32.

Маркировка	Количество	d, мм	Конус	Вес, кг
R8-ER32/12	12	3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20	R8	1.81
30-ER32/12			7:24 30	1. 66
40-ER32/12			7:24 40	2.00
50-ER32/12			7:24 50	3.38
MS3-ER32/12			MS3	1.72
MS4-ER32/12			MS4	1.98
MS5-ER32/12			MS5	2.86
R8-ER32/21	21	2, 2.5, 3, 3.5, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20	R8	2.89
30-ER32/21			7:24 30	2.74
40-ER32/21			7:24 40	2.94
50-ER32/21			7:24 50	4.43
MS3-ER32/21			MS3	2.81
MS4-ER32/21			MS4	3.12
MS5-ER32/21			MS5	4.00

ER40.

Маркировка	Количество	d, мм	Конус	Вес, кг
R8-ER40/15	15	3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20,  22, 24, 26	R8	2. 93
30-ER40/15			7:24 30	2.77
40-ER40/15			7:24 40	2.97
50-ER40/15			7:24 50	3.64
MS3-ER40/15			MS3	2.53
MS4-ER40/15			MS4	2.92
MS5-ER40/15			MS5	3.63
R8-ER40/24	24	3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26	R8	4.55
30-ER40/24			7:24 30	4.25
40-ER40/24			7:24 40	4.60
50-ER40/24			7:24 50	5.99
MS3-ER40/24			MS3	4.34
MS4-ER40/24			MS4	4.66
MS5-ER40/24			MS5	5.49

ER50.

Маркировка	Количество	d, мм	Конус	Вес, кг
40-ER50/12	12	12, 14, 16, 18. 20, 22, 24, 26, 28, 30, 32, 34	7:24 40	8.93
50-ER50/12			7:24 30	9.77

Резьба в хвостовике.

Конус патрона	Резьба в хвостовике
R8	7/16″-20UNF
7:24 30	M12 X 1.75
7:24 40	M16 X 2.0
7:24 50	M24 X 3.0
MS2	M10 X 1.5
MS3	M12 X 1.75
MS4	M16 X 2.0
MS5	M20 X 2.5

Инструкция по установке цанг и гаек серий ER.

Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
Окончательно вдавите цангу в гайку и вложите в цанговый патрон. Вставьте фрезу в отверстие и затяните ключом.
При смене фрезы или цанги все действия необходимо повторить в обратном порядке.



Цанговые патроны и другая оснастка станков

Цанговый патрон — незаменимая оснастка фрезерного оборудования. Представляя собой пружинящую втулку, такие патроны используются в целях закрепления фрез, оправок и сверл. Цанговые патроны https://abamet-shop.ru/catalog/osnastka-dlya-frezernyh-stankov/instrumentalnaya-iso-din-69871/tsangovye-patrony/ входят в комплект для оснастки фрезерного станка и применяются на станках сверлильно-расточного типа, оборудовании с ЧПУ и фрезерных станках вертикального, а также горизонтального типа.

Особенности и виды цанговых патронов

Главной частью патрона является его корпус. Он фиксируется в станке, в корпус вставлена цанга, оснащенная режущим инструментом. Для изготовления корпуса используется прочный материал, способный выдерживать большие механические нагрузки, стойкий к коррозии. Цанга — втулка, куда устанавливается хвостовик фрезы. Когда зажимная гайка закручивается, режущий инструмент равномерно обжимается и фиксируется. Корпус цангового патрона подходит для цанг с разным диаметром, чтобы можно было использовать разные по размерам фрезы и другой инструмент. Поэтому можно купить цанговый патрон для фрезерного станка для работы с различным инструментом.

Все патроны делят на подающие и зажимные. В первом случае цанга оснащена тремя разрезами, которые образуют сходящиеся концами лепестки. У такой конструкции отличная пружинящая способность. Вторые же делаются в виде втулки с разным количество лепестков, которое определяется диаметром крепления.

Разнообразная оснастка для фрезерных станков

Расширяющие функционал оснастка и инструмент для фрезерных станков очень разнообразны.

• Фрезы. Могут быть цилиндрическими, торцовочными, дисковыми, угловыми, фасонными, шпоночными, концевыми. С их помощью на заготовках можно получать фасонные поверхности, канавки, криволинейные контуры, пазы, уступы, скосы и так далее.
• Для закрепления заготовки используются поворотные и неповоротные столы, в том числе магнитные, тиски и прихваты. Прихваты могут фиксировать заготовки практически любой формы. Тиски могут разворачивать заготовку в горизонтальной плоскости или сразу в нескольких направлениях. А круглые поворотные столы оптимальны для обработки криволинейных поверхностей.
• Для расширения функциональности станка применяют устройства для автоматической подачи, а также устройства для нарезания шипов.

Существует и другой инструмент, позволяющий сделать работу на фрезерном станке проще и производительнее.

ТИП 0760 ПАТРОНЫ ЦАНГОВЫЕ с набором цанг ER

ER16
Маркировка	К-во	d, мм		Конус		Вес, кг
R8-ER16/8	8	2, 3, 4, 5, 6, 7, 8, 10		R8		0.92
30-ER16/8				7;24 30		0.76
40-ER16/8				7:24 40		1.30
50-ER16/8				7:24 50		2.48
MS2-ER16/8				MS2		0.89
MS3-ER16/8				MS3		1.02
MS4-ER16/8				MS4		1. 28
ER25
R8-ER25/10	10	3, 4, 5, 6, 8, 10, 12, 14, 15, 16			R8	1.20
30-ER25/10					7;24 30	1.08
40-ER25/10					7:24 40	1.35
50-ER25/10					7:24 50	2.78
MS2-ER25/10					MS2	1.00
MS3-ER25/10					MS3	1.10
MS4-ER25/10					MS4	1.40
R8-ER25/18	18	1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16			R8	1.53
30-ER25/18					7;24 30	1.37
40-ER25/18					7:24 40	1.72
50-ER25/18					7:24 50	3.11
MS2-ER25/18					MS2	1.27
MS3-ER25/18					MS3	1.40
MS4-ER25/18					MS4	1.66
ER32
R8-ER32/12	12	3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20			R8	1. 81
30-ER32/12					7:24 30	1.66
40-ER32/12					7:24 40	2.00
50-ER32/12					7:24 50	3.38
MS3-ER32/12					MS3	1.72
MS4-ER32/12					MS4	1.98
MS5-ER32/12					MS5	2.86
R8-ER32/21	21	2, 2.5, 3, 3.5, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20			R8	2.89
30-ER32/21					7:24 30	2.74
40-ER32/21					7:24 40	2.94
50-ER32/21					7:24 50	4.43
MS3-ER32/21					MS3	2.81
MS4-ER32/21					MS4	3.12
MS5-ER32/21					MS5	4.00
ER40
R8-ER40/15	15	3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20, 22, 24, 26			R8	2.93
30-ER40/15					7:24 30	2. 77
40-ER40/15					7:24 40	2.97
50-ER40/15					7:24 50	3.64
MS3-ER40/15					MS3	2.53
MS4-ER40/15					MS4	2.92
MS5-ER40/15					MS5	3.63
R8-ER40/24	24	3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26			R8	4.55
30-ER40/24					7:24 30	4.25
40-ER40/24					7:24 40	4.60
50-ER40/24					7:24 50	5.99
MS3-ER40/24					MS3	4.34
MS4-ER40/24					MS4	4.66
MS5-ER40/24					MS5	5.49
ER50
40-ER50/12	12	12, 14, 16, 18. 20, 22, 24, 26, 28, 30, 32, 34			7:24 40	8.93
50-ER50/12					7:24 30	9.77
Резьба в хвостовике
Конус патрона			Резьба в хвостовике
R8			7/16″-20UNF
7:24 30			M12 X 1. 75
7:24 40			M16 X 2.0
7:24 50			M24 X 3.0
MS2			M10 X 1.5
MS3			M12 X 1.75
MS4			M16 X 2.0
MS5			M20 X 2.5

Оправки фрезерные

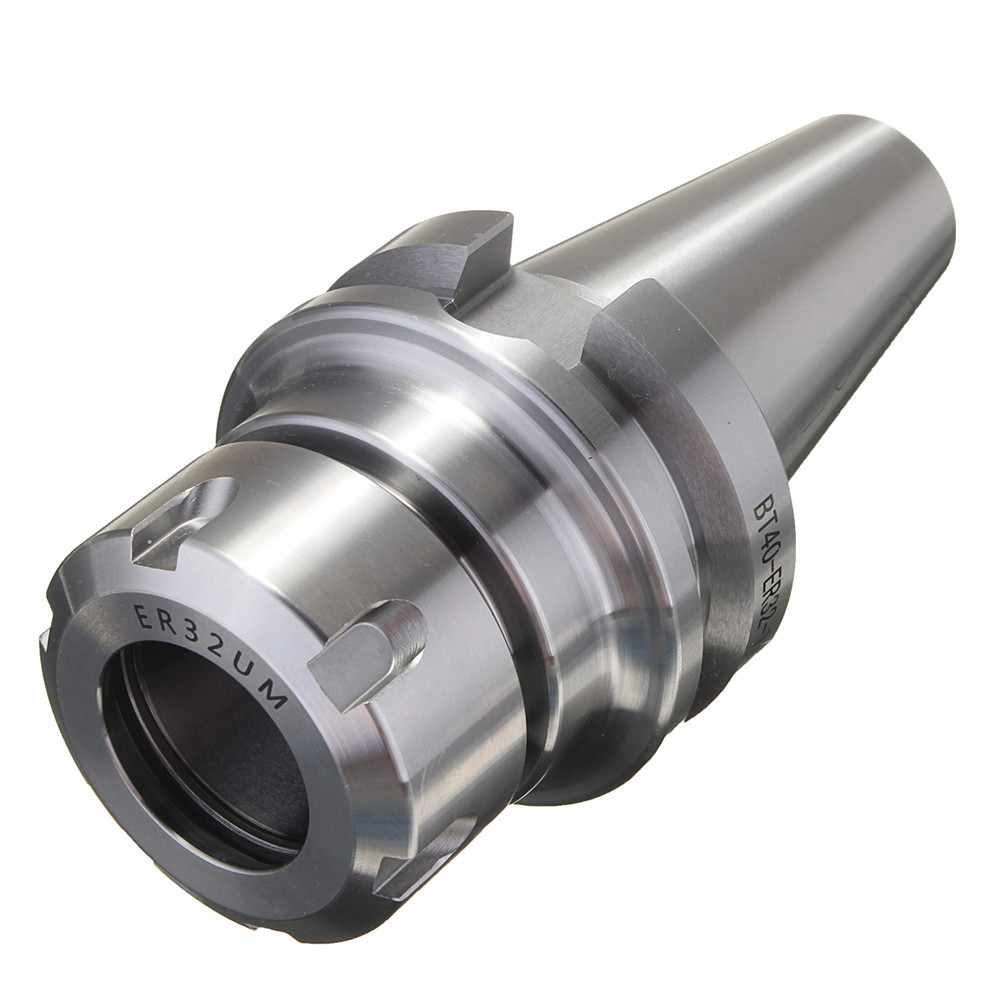

MAS403-BT

BT30	BT40	BT50
Диаметр конуса 31,75 мм Длина конуса 48,4 мм Ширина юбки 20 мм	Диаметр конуса 44,45 мм Длина конуса 65,4 мм Ширина юбки 25 мм	Диаметр конуса 69,85 мм Длина конуса 101,8 мм Ширина юбки 35 мм



DIN69871

SK30	SK40	SK50
Диаметр конуса 31,75 мм Длина конуса 47,8 мм Ширина юбки 15,9 мм	Диаметр конуса 44,45 мм Длина конуса 68,4 мм Ширина юбки 15,9 мм	Диаметр конуса 69,85 мм Длина конуса 101,75 мм Ширина юбки 15,9 мм



DIN2080

NT30	NT40	NT50
Диаметр конуса 31,75 мм Длина конуса 48,4 мм Ширина юбки 8 мм	Диаметр конуса 44,45 мм Длина конуса 65,4 мм Ширина юбки 10 мм	Диаметр конуса 69,85 мм Длина конуса 101,8 мм Ширина юбки 12 мм

Применяются для закрепления в основном осевого режущего инструмента (сверла, фрезы, метчики, развертки, зенкера, зенковки) на универсальных фрезерных станках, фрезерных обрабатывающих станках с ЧПУ, сверлильных и расточных станках. У нас Вы можете купить сверлильные и цанговые патроны, оправки для фрез, термооправки, гидропатроны, оснастку с конусом Морзе, переходные втулки и другую оснастку.

Видео о типах закрепления оправок на фрезерном станке



ORTLIEB

Авт. система зажима инструмента TGSP		Электромеханический силовой цилиндр EML
Классический инструментальный зажим Ortlieb для шпинделя специальной конструкции. Пружинный зажим инструмента. Преимущества: высочайшая надёжность за счёт использования спиральных пружин Röhrs с высокими износостойкостью и сопротивлением на разрыв. Экономичное техническое решение с уникальным соотношением цена-качество. Гибкое решение: возможны установка как гидравлических, так и пневматических цилиндров.		Электромеханический односторонний силовой цилиндр EML со свободным ходом. Электромеханический выпускной блок выпускает автоматические зажимные системы, поэтому может заменить соответствующие инструментальные гидравлические цилиндры в станках. Эта линейная приводная система основана на технологии аэрокосмического привода и сочетаем в себе высокую мощь с компактными размерами. Преимущества: лёгкость в обслуживании и использовании, в том числе за счёт отсутствия утечек. Экономия затрат за счёт снижения энергопотребления по отношению к гидравлике. Экологичность за счёт снижения уровня шума. Увеличение эффективности за счёт более коротких циклов смены инструмента.
Зажим инстр. SK для конуса ISO по DIN 69871/72		Держатели свёрл
Система захвата инструмента ToolGrip SK — это проверенный серийный продукт для автоматической смены инструмента. Она зажимает инструменты с конусами ISO по DIN 69871. Шесть сегментов зажима распределяют нагрузку оптимальным образом, усиливая таким образом общую прижимную силу. И это при более быстрых циклах. По запросу все зажимы доступны в износоустойчивой конструкции с покрытием. Возможны модификации системы захвата инструментов в соответствии с вашими задачами: усиленная конструкция для более высоких зажимных усилий. Конструкция с переменным ходом зажима. Конструкция с дополнительными уплотнителями. Конструкция с воздушным охлаждением, СОЖ, системой смазки.
Авт. беспружиннный инстр. зажим KVSL		Инструментальные зажимы HSK
Автоматический беспружинный инструментальный зажим KVSL для шлифовальных шпинделей. Этот новый зажим действует без пружин. Пневматический двухсторонний силовой цилиндр SLE передаёт тяговое усилие через тягу свободного хода непосредственно на поршень механического усилителя KV. Поршень действует непосредственно на захват инструмента и блокирует самопроизвольное удержание инструмента в зажатом положении. Выпуск инструмента осуществляется обратной силой, создаваемой двусторонним цилиндром SLE. Автоматический зажим KVSL может использоваться только вместе с зажимами Ortlieb TG.		Инструментальный зажим для полого конического хвостовика стандарта DIN 69893/69063 ISO 12164-0/12164-2. Инструментальные зажимы Ortlieb HSK являются основой для безопасного зажима инструментов HSK. Впервые появилась возможность предлагать инструментальные зажимы, не требующие обслуживания за счёт использования керамики на функциональных поверхностях в сочетании с износостойким твёрдым покрытием. После первоначальной смазки инструментальный зажим работает до трёх циклов без потери прижимной силы. Разрешённая сила зажима увеличена до 200% (для HSK A50) по сравнению с рекомендованной минимальной силой зажима по стандарту DIN 69893/69063. Это обеспечивает безопасный захват инструмента при высокой скорости вращения. Умная конструкция монтажных приспособлений обеспечивает кратчайшее время для установки или изменения зажимов. Зажимы Ortlieb HSK доступны в двух продуктовых линейках ToolGrip HSK и UniGrip HSK. ToolGrip HSK внушает компактными размерами, простотой, отсутствием требований к обслуживанию и большим ходом для СОЖ (HSK A63 до Ø 14 мм).
Цанги		Цанги RFCJ для держ. свёрл и винт. патронов
Подлинная цанга Ortlieb полного сцепления для зажима инструмента. Тонкий цанговый корпус в сочетании с длинными прорезями обеспечивают жёсткость и убедительно прочное сцепление с поверхностью. Цанга была спроектирована для всех видов сверхтяжёлой обработки. Самоблокирующаяся. Высокая точность, долгий срок службы, высококачественная сталь и тщательная термическая обработка. Цанги Ortlieb приспособлены под все типы шпинделей станков, сделанных в соответствии с DIN 6388 / ISO 10897 (форма C).		Преимущества цанг RFC очевидны для свёрл и метчиков с параллельным хвостовиком. Большой диапазон захвата снижает затраты. Мультипрокатные сегменты закрываются параллельно по всему диапазону. Сильное радиальное сжатие на хвостовике инструмента. Стабильно хорошие показатели биения в полном диапазоне цанги.

цанговых патронов | Стиль C | Hardinge | Стандартная оснастка

Hyfore является лидером отрасли в области зажимных приспособлений с момента начала продаж в 2001 году. Одна из наших специализаций в отношении зажимных приспособлений – цанги с ЧПУ.

Что такое цанга?

Цанги

– это тип патрона, который является неотъемлемой частью оснастки. Цанга работает вместе со шпинделем и является одним из основных компонентов токарных и токарных станков с ЧПУ. Цанговые патроны обеспечивают постоянное усилие зажима при обработке.Таким образом, вы можете безопасно работать при более высоких оборотах, что сокращает время работы.

Кроме того, цанговые патроны позволяют сократить время наладки и повысить точность, что дает понять, почему они являются важной частью обработки с ЧПУ. Специальные цанги полезны при токарной обработке с ЧПУ вне центра или при удерживании деталей нестандартной формы.

Цанги

и цанговые патроны также имеют преимущество перед другими компонентами Workholding, поскольку они обеспечивают поддержку на 360 градусов, когда цанги контактируют с заготовкой.

Типы цанговых патронов:

Существует множество различных типов цанг, предназначенных для разных целей, с разной емкостью и возможностями. Это и металлообработка, и деревообработка.

К специальным цанговым патронам относятся швейцарские, c-образные патроны, ограничители, расширительные и токарные станки.

Цанги других типов включают:

ER – тип цанги, разработанной в 1973 году, которая на сегодняшний день является наиболее широко используемой и доступной зажимной системой в мире.Название происходит от существующей серии цанговых патронов серии «E», а буква «R» – от компании Rego-Fix, создавшей их.

Цанга может выдерживать любой диаметр от номинального до меньшего – 1 мм. Они также могут использоваться для зажимных приспособлений, а также державок и шпиндельных патронов.

Autolock – Разработан как средство надежного зажима фрез, затягиваемых вручную. Они также известны как «патроны Кларксона». Они доступны только в точных размерах, так как хвостовик фрезы должен точно соответствовать размеру.

Название «Autolock» связано с тем, что при повороте инструмента он прижимает цангу к крышке патрона, создавая силу затяжки вокруг хвостовика.

R8 – Разработано Bridgeport Machines, Inc. для конкретной цели использования в фрезерных станках. Отдельного патрона нет, так как цанга R8 входит непосредственно в конус станка.

R8 позволяет быстро менять инструмент, но требует точного соответствия между цангами и диаметром хвостовика инструмента.

5C – В отличие от большинства систем цанговых патронов, 5C предназначены для удержания инструмента, а не инструмента.Они не требуют точного соответствия диаметра хвостовика. Тем не менее, им по-прежнему нужен близкий бой, поскольку у них ограниченный диапазон закрытия.

Выбор подходящего цангового патрона с ЧПУ:

Чтобы выбрать правильный цанговый патрон, вы должны сначала определить нос шпинделя вашего станка, а затем вы должны определить грузоподъемность в зависимости от выполняемой работы.

Производители оснастки, такие как Hardinge, производят быстросменные цанговые патроны. Часто в последние годы требуется, чтобы машины выполнялись небольшими партиями вместо того, чтобы выделять машину для производства одной детали в течение длительного периода.

Быстросменный цанговый патрон с ЧПУ означает, что вы можете менять метчик, не вынимая цанговый патрон из держателя. Это означает, что у вас есть точный контроль длины между двумя метчиками одинаковой длины.

Правильная цанга имеет большое значение для обеспечения соблюдения протоколов безопасности и точной работы.

Державки для вертикального фрезерования | Мастерская Джона Ф.

вернуться на главную

вернуться к «Державки и фрезы – ссылки»

Державки для вертикального фрезерования

Державки, подходящие непосредственно к конусу

Существуют фрезы с конусом на шпинделе фрезерного станка.Их можно считать устаревшими.

Все современные фрезерные станки при использовании в вертикальном режиме обычно имеют какой-то конус, который подходит к шпинделю и удерживает фрезу или какой-либо другой инструмент, который удерживает фрезу или фрезы.

Патрон с боковым замком

Вертикальные фрезы могут удерживаться державкой, которая представляет собой просто отверстие в патроне. Резак просто входит в это отверстие. Резак удерживается на месте винтом, который входит в паз на боковой стороне резака. Это патрон с боковым замком.Патрон с одним боковым фиксатором подходит только для фрез одного диаметра. Если на фрезе есть плоскость, она не будет вращаться. Для этого типа патрона фрезы изготавливаются с фаской. Говорят, что у них есть хвостовики Велдона или плоские поверхности Велдона. Если на резаке нет фаски, он может вращаться. Если у концевой фрезы нет фаски, на ней довольно легко отшлифовать фаску. Резак без фаски может вращаться, но он также может двигаться вверх или вниз, даже если он немного.

Если есть плоский, то его длина должна быть меньше длины стержня.если это так, его также можно удерживать с помощью цанги.

Цанговый патрон

Следующая возможность для держателя инструмента – это патрон, в котором для удержания резца используются цанги. Это означает, что один держатель инструмента может использоваться для установки ряда фрез разного диаметра. Это просто плотность цанги, которая не дает инструменту скользить по цанге вверх и вниз. Их можно купить так, чтобы они подходили практически к любому типу цанги, например к цанговому патрону ER.Это имеет то преимущество, что эти цанги также могут использоваться для всех видов работ по закреплению заготовок, кроме фрезерного станка.

Цанга с фиг.

Ключевыми особенностями цанг ER является то, что они имеют множество прорезей, так что каждая цанга может быть сжата примерно на 1 мм. Эти цанги предназначены не для фиксированного размера, а для диапазона размеров, например 4-5 мм. Несмотря на то, что они метрические, их можно использовать с британскими фрезами

.

Подобные цанговые патроны можно использовать для крепления почти любого типа резака.Одним из распространенных типов цанговых патронов является серия ER.

Возможно изготовление специальной гайки для патронов с цангами типа ER. В этой гайке установлен шарикоподшипник, который позволяет затягивать гайку сильнее, чем с помощью обычной гайки.

Цанговые патроны

ER можно поднять или открутить с помощью обычного гаечного ключа, гаечных ключей «С» или специальных гаечных ключей.

Использование цанг ER

В отличие от других цанг, процедура при использовании цанги ER заключается в том, что цанга сначала вставляется в гайку, а затем цанга / гайка вставляется в патрон.Часть гайки эксцентрична, поэтому цанга почти защелкивается. Когда цанга должна быть снята, она выходит вместе с гайкой. Затем его нужно повернуть, чтобы вытащить его из гайки.

«Длина» фрезы в цанге ER

Цанговый патрон ER просто обеспечивает соосность удерживаемой фрезы с осью шпинделя. Он ничего не делает для обеспечения эффективной длины резака. Это важно, если фреза настроена на одну цангу определенной длины. Если резак необходимо снять, но позже заменить, высота режущей кромки не гарантируется.

Если цанга и резак вынуты из патрона, ничто не может зафиксировать длину резца, выступающего из цанги.

С другой стороны, вместо замены фрезы заменяют весь патрон и фрезу на другой патрон и фрезу. Если снова использовать первый нож, длина ножа будет такой же, как и раньше.

В качестве альтернативы можно сделать хомут, который подходит к резцу так, чтобы его можно было протолкнуть в патрон только на определенное расстояние.

Fig. Цанговый патрон ER с фрезой и буртиком – см. Выше.

Цанговый патрон Autolock

Одним из способов убедиться, что режущий инструмент не может соскользнуть, является патрон Clarkson «Autolock». Эти патроны будут называться «Autolock», хотя существует несколько других производителей. Однако цанги разных производителей не взаимозаменяемы.

Патрон этого типа может быть установлен на шпиндель с помощью конуса Морзе, международного конуса или специального конуса R8, используемого на вертикальных фрезерных станках Bridgeport.Наименьший размер обычно поставляется с четырьмя цангами, которые могут быть метрическими или британскими.

Английские размеры: 1/4, 3/8, 1/2 и 5/8 дюйма. Метрические размеры – 6, 10, 12 и 16 мм. Винтовая резьба всех этих размеров, как метрических, так и британских, составляет 20 витков на дюйм и в каждом случае имеет форму Уитворта. Это означает, что некоторые размеры, такие как 6 мм, будут ввинчиваться в цангу 1/4 дюйма, но посадки в цанге недостаточно, чтобы сделать это полезным.

Если одна из этих резьб повреждается, один из способов ее устранения – сделать для нее метчик, заточив старую концевую фрезу той же резьбой, чтобы сделать метчик для этой резьбы.

Фрезы, которые подходят к патрону Autolock, имеют резьбу. Он вкручивается в специальную гайку или, в некоторых случаях, в цангу с резьбой. . Когда цанга, удерживающая фрезу, затягивается, эта резьба натягивается, и это прижимает фрезу к небольшому конусу в нижней части патрона и зажимает цангу вокруг концевой фрезы.

см. Центры цанговых патронов Autolock

То же самое можно купить с конусом Морзе или с конусом R8.

То, как это работает, означает, что для определенной фрезы в определенном патроне эффективная длина фрезы будет такой же, даже если ее вынуть, а затем снова вставить.

Используется этот патрон не так, как можно было бы подумать. Может показаться, что с концевой фрезой и правым цанговым патроном втулка, удерживающая цангу, должна быть почти завинчена, скажем, примерно на четверть оборота влево. Концевая фреза вкручивается, а затем затягивается втулка. Это оставит зазор между втулкой и корпусом патрона.Но это не способ сделать это.

Кларксон рекомендует при незакрепленном патроне завинчивать концевую фрезу в цангу. Вкрутите втулку, чтобы удерживать цангу. Затяните втулку вручную, насколько это возможно. Заплечик втулки теперь должен касаться корпуса патрона, если это не так, вероятно, потому, что резак закручен слишком сильно. Теперь резак затянут вручную до упора (для этого используйте ткань). Затем используйте специальный гаечный ключ, чтобы окончательно затянуть втулку. В этом случае нижняя часть обода втулки соприкасается с верхней частью корпуса патрона.

Важно, чтобы охватывающий центр в нижней части концевой фрезы входил в зацепление с охватываемым центром в нижней части патрона. Если мужской центр поврежден, его можно удалить и заменить новым.

Патрон Autolock не будет работать с фрезой, на хвостовике которой нет резьбы. Поскольку все твердосплавные фрезы не имеют резьбы, их нельзя удерживать в патроне Autolock.Их необходимо удерживать в патроне с боковым замком или в обычном патроне с цанговым патроном.

см. Harold Hall, Патрон фрезерный, MEW 5 p40

Патрон Autolock с адаптером для концевых фрез FC3

Можно получить адаптер, который подходит к цанговому патрону Autolock, который будет удерживать фрезы типа FC3. Этот адаптер удерживает резак как патрон с боковым замком. Это означает, что резак подходит к патрону с автоблокировкой, даже если у него нет резьбы с автоблокировкой.

1215 патрон с автоблокировкой с адаптером FC3

«Длина» цангового патрона

Очень часто, чем короче патрон и фреза в нем, тем лучше.Это увеличивает пространство между фрезой и фрезерным столом. Но бывают случаи, когда полезно иметь более длинный патрон, чтобы удерживать фрезу. Это могло произойти из-за того, что форма заготовки мешает и сталкивается с вертикальной головкой. Патроны сделаны для того, чтобы пользователь мог это сделать.

fig Патрон с «длинным» вылетом

Есть удлинители, которые подходят к патронам с международным конусом.

Заглушка

Это оправка, аналогичная используемой на горизонтальном фрезерном станке, как описано ниже.Подходит к гнезду вертикального шпинделя. Она намного короче горизонтальной оправки и используется без поддержки свободного конца. Он предназначен для резаков горизонтального типа, но может использоваться и с вертикальной головкой. Это позволяет вертикальной машине выполнять многие трюки, которые обычно можно выполнить только на горизонтальной машине.

ось для инжира 201

Гайка на конце поворотной оправки левая. Обычно, когда цапфа прикреплена к вертикальному шпинделю, она выполняет резку, вращаясь по часовой стрелке, если смотреть сверху.Это означает, что любое движение резца приведет к откручиванию гайки. В этом случае необходимо использовать ключ, чтобы предотвратить вращение фрезы на оправке.

ось для инжира 23

Довольно часто на горизонтальной оправке используется более одной фрезы, и нет причин, по которым нельзя использовать более одной фрезы на оправке. Но, конечно, заглушка поддерживается только с одного конца, поэтому нагрузка на нее меньше.

Заглушка, как показано на рисунке, часто имеет диаметр около 1 дюйма или 25 мм.Если необходимо держать пилу для продольной резки с отверстием меньшего размера, то одним из решений является установка пилы в небольшую оправку для продольной резки, которую можно приобрести у обычных поставщиков.

пила для резки инжира ось

Но у этого хвостовик гладкий. Хороший способ удерживать это – цанговый патрон, который подходит к шпинделю фрезерного станка. Поскольку вал простой, он не подходит для патрона типа Autolock, но подходит для цанги ER.

См. Пилы для продольной резки

Патрон сверлильный

Сверлильный патрон полезен тем, что он позволяет использовать фрезерный станок в качестве сверлильного станка.Это особенно удобно, если фрезерный станок имеет УЦИ. В этом случае сверлить отверстия по координатам намного проще, чем с помощью большинства сверл на столбах.

Их можно купить целиком или их можно сделать из оправки с конусом на ней, который соответствует стандартному конусу Jacobs, который обычно используется на сверлильных патронах.

fig – Патрон сверлильный – 202

При использовании небольшого фрезерного станка часто не хватает места между заготовкой и фрезой, в которую входят сверла.Иногда использование коротких сверл вместо обычных сверл может иметь значение.

Традиционный сверлильный патрон не может удерживать сверло так же плотно, как цанга ER типа.

Нравится:

Нравится Загрузка …

Держатели фрезерного инструмента с ЧПУ | TM Smith

28 января 2020 г. | импульс | Артикулы

Повысьте точность и производительность вашего фрезерного станка с ЧПУ сегодня с помощью надежных державок от TM Smith. Если вам нужна замена стандартного держателя концевой фрезы или специальные держатели инструмента для специализированных производственных процессов, вот несколько распространенных типов держателей инструмента.Используйте эти признаки скомпрометированных держателей инструментов, чтобы узнать больше об обслуживании или замене держателей инструментов.

Общие типы державок для фрезерных инструментов с ЧПУ

Хотя держатели инструментов бывают разных конструкций, все они используют одни и те же базовые функции для предоставления одинаковых услуг. К каждому типу державок подходит инструмент для точного использования в процессе обработки с ЧПУ. Некоторые держатели инструментов имеют прочный захват для точной настройки, в то время как другие позволяют инструментам плавать, чтобы предотвратить повреждение и преждевременный износ.Вот основные типы держателей фрезерных инструментов с ЧПУ, доступных для вашего станка:

• Цанговый патрон
• Держатель горячей посадки
• Держатель метчика
• Держатель концевой фрезы
• Пользовательский держатель инструмента

Цанговый патрон использует воротник с пазами для возьмитесь за концевую фрезу. Это позволяет легко заменять или заменять инструменты, используя при этом тот же патрон. Выберите размер цанги в зависимости от необходимого миллиметра.

Термоусадочные держатели обеспечивают более прочное и долговечное соединение.Эти держатели используют нагрев и охлаждение для обеспечения превосходного зажимного усилия. Это может продлить срок службы инструмента, но также предотвратит замену инструмента и повторное использование держателя инструмента.

Держатели метчиков позволяют вашему инструменту плавать и адаптироваться к небольшим различиям в материалах или других факторах. Эти держатели для метчиков проще всего заменить ваши инструменты.

Держатели концевых фрез фиксируют режущий инструмент с помощью установочного винта и имеют малый диаметр и различную длину. Как и пользовательские держатели инструмента, держатели концевых фрез могут быть адаптированы для различных инструментов и областей применения.

Признаки того, что вам нужны новые держатели инструмента

Поскольку ваш фрезерный станок с ЧПУ работает изо дня в день, он может начать изнашивать важные компоненты. Износ шпинделя и оправки инструмента может привести к снижению качества и скорости резания. Ищите эти знаки и не стесняйтесь обращаться в TM Smith за качественным ремонтом.

Изношенный инструмент может начать создавать несовершенные разрезы. Это может увеличить давление на инструмент, держатель и шпиндель, что приведет к износу компонентов.Периодически проверяйте держатели инструментов на предмет повреждений. Износ инструмента следует устранять незамедлительно, чтобы избежать полного отказа и восстановить производительность вашего фрезерного станка с ЧПУ.

Если держатель инструмента быстро изнашивается, спросите своих механиков и поставщика инструмента о вашем выборе инструмента. Особый материал инструмента, конструкция и держатель инструмента могут вызывать чрезмерный износ. Найдите то, что идеально подходит для вашего режущего материала и области применения, чтобы ваша машина дольше работала эффективно.

Услуги нестандартных держателей инструментов

Даже самые комплексные услуги по ремонту не могут решить все проблемы с инструментами.Когда придет время списать держатель инструмента, обратитесь в TM Smith за специальными держателями для ЧПУ. Работайте с нашими опытными инженерами, чтобы найти лучшее решение для держателя инструмента для вашего процесса обработки.

Если вам нужен альтернативный размер, быстросменный держатель инструмента или инновационное решение для необычного проекта, мы можем удовлетворить ваши потребности. Наша опытная команда создала динамические держатели инструментов для автомобильной, сельскохозяйственной, медицинской, морской и авиакосмической промышленности.

Получите оценку от TM Smith сегодня

Свяжитесь с нами сегодня, чтобы узнать больше о нашем широком ассортименте вариантов держателей инструмента с ЧПУ.Изучите наш каталог или обсудите варианты индивидуальных державок с нашей опытной командой. TM Smith более 55 лет занимается разработкой качества и производством инструментальных систем. Работайте с лидером в отрасли, чтобы пользоваться новейшими державками для фрезерования с ЧПУ в любой отрасли.

Поделиться: Facebook Twitter Google+ LinkedIn Pinterest

Архивы наборов цанговых патронов – Gate Machinery

Магазин по категории

Выберите категориюШлифовальные станки с ЧПУФрезерные станки с ЧПУ Токарные станки EziturnШлифовальные станки с жесткой лентой Двухсторонние шлифовальные станки ПьедесталыСверлильно-шлифовальные станки Руководство для фрезерных станков Ценовые станки Токарные станки Eziturn Горизонтальные сверлильные станки Горизонтальные станки с ЧПУ Гравировальные станки с ЧПУ Ленточно-фрезерные станки Профильные станки PBM-Гравировальные станки Вертикальные ленточнопильные станки Progress Сверлильные станкиProfitdrilSawingShaping and G410TC Heavy Duty Shaping Premium Heavy Duty Shaping Standard G-330E G-330ES G-360E G-460C & G-530C G360TC & G410TC Шлифовальные станки Creusen серии 8000 Станки серии 7000 7000 Ленточные шлифовальные машины Двухсторонние ленточно-шлифовальные станки Полировальные машины Запасные части и принадлежности серии 7000 серии 8000 90 00 серия 9000 серии Шлифовальные машины D / E серии 9000 Полировальные машины Серия полировальных лент Запасные части для цифровых считывающих устройств Цифровое считывающее устройство Acu-Rite Электронное считывающее устройство Цифровое считывающее устройство Fagor Цифровое считывающее устройство Fagor Дисплейные блоки Fagor Весы и считывающие головки Elliott Gate & Epple Tooling Принадлежности для сверлильных машин Принадлежности для сверлильных станков Держатели для сверлильных патронов Встроенные тиски для сверл Сверлильные патроны без ключа с хвостовиком Сверлильные патроны с ключом Сверлильные патроны с ключом Сверлильные патроны без ключа Конические втулки Морзе Принадлежности для шлифовальных станков Токарный инструмент Токарные патроны SC 3-кулачковые патроны SK precision 3-кулачковые патроны Мягкие кулачки для патронов SK Подвижные центры Быстроразъемные центры Подвижные центры Взаимозаменяемые точки Подвижные центры Живые центры Замените стойки – Держатель расточной оправки на 40 позиций для стойки инструмента на 40 позиций – Держатель оправки типа B для стойки резца на 40 позиций – S Тип Держатель отрезного инструмента для 40-позиционного резцедержателя – Коническая втулка Морзе типа A для использования с держателем сверлильной и расточной оправки – Быстросменные стойки L-типа 40-позиционные – Держатели токарного и торцевого инструмента европейского типа для 40-позиционных державок – Обработка типа D Центральные аксессуары Принадлежности для фрезерных станков Выровняйте силовые приводы и пневматические тяговые штанги Расточные головки Зажимные комплекты Системы цанговых патронов Наборы цанговых патронов Цанговые патроны R8 Делительные головки и делительные втулки Фрезерные тиски Фрезерные тиски фиксированного углового типа Гидравлические станочные тиски Фрезерные тиски K-типа Угловые головки и горизонтальное фрезерование навесное оборудование Ротационные столы Пильные станки Ленточнопильные станки PR-7B Шлифовальные станки с вертикальным шпинделем Руководства по эксплуатации центрового токарного станка Руководства по эксплуатации Elliott Machine Manuals Elliott Progress Drill Инструкции по сверлению Milling Mac hine Инструкции Progress Drill Manuals Фрезерные PBM-1000 PBM-2000 PBM-2500 PBM-SUPER PBM-SUPER-HD PBM-VS300 PBM-VS400 Револьверные фрезерные станки Револьверно-фрезерные станки Progress Drills Сверла с переменной скоростью PR-3VSF Пильные станки PR-9B Ленточные пилы Progress PR-7B Ленточные пилыТокарно-токарные станки РуководстваUncategorizedБ / у станки

Jarchii Квадратный цанговый патрон Серебристо-углеродистая сталь Высокоточный токарный патрон с ЧПУ Держатель для токарного станка с квадратным цанговым патроном Сменные аксессуары для станков с ЧПУ Фрезерный станок ER32

Квадратный цанговый патрон Jarchii из серебристой углеродистой стали Высокоточный держатель инструмента для токарного станка с ЧПУ Квадратный цанговый патрон Сменный блок для станков с ЧПУ Фрезерный станок ER32

Квадратный цанговый патрон Jarchii, серебристоуглеродистая сталь Высокоточный патрон токарного станка с ЧПУ Сменный блок квадратного цангового патрона для ЧПУ Станки фрезерный станок (ER32): Кухня и дом. Квадратный цанговый патрон Jarchii, высокоточный патрон для токарного станка с ЧПУ из серебристо-углеродистой стали Принадлежности для замены квадратного цангового патрона для станков с ЧПУ Фрезерный станок (ER32): Кухня и дом. Доступен в трех стилях на выбор。 Подходит для быстрого зажима на станках с ЧПУ。 Сквозные отверстия позволяют обрабатывать длинные детали。 Может заменять традиционный удлинительный стержень, его работа удобна и быстра。 Изготовлен из углеродистой стали, высокопрочный, нелегко повредить , длительный срок службы。 Характеристика:。 1.Подходит для быстрого зажима на станках с ЧПУ。 2. Может заменять традиционный удлинительный стержень, его работа удобна и быстра。 3. Сквозные отверстия позволяют обрабатывать длинные детали。 4. Изготовлен из углеродистой стали, высокопрочный, нелегко повредить, длительный срок службы。 5. Доступны три стиля на выбор。。 Спецификация:。 Тип изделия: квадратный цанговый патрон Материал: углеродистая сталь。 Точность: 0,015。 Цвет: серебристый。 Размер упаковки: 7,5 x 5 x 5 см。 Дополнительный стиль: ER25, ER32 , ER40。。 Список пакетов:。 1 квадратный цанговый патрон。。。

Вызов всех неразлучников!

День святого Валентина не за горами.В этом году все по-другому, но мы надеемся сделать его особым событием для каждого из вас. Смотрите наши меню ниже.

DINE-IN: Мы будем открыты на воскресный бранч с 9:00 до 13:30 со специальными бранчами в честь Дня Победы и закрыться с 14:00 до 15:30, чтобы перейти на специальное меню ужина. Повторное открытие в 15:30 для рассадки призов по фиксированному меню, это будет повод запомнить! Убедитесь, что вы бронируете заранее – все столы будут зарезервированы с ограниченной гибкостью для посетителей.785-312-9057

ПЕРЕНОС: Если вы предпочитаете ужинать дома в День святого Валентина, воспользуйтесь нашими специальными вариантами проведения накануне. Звоните до 16:00 и забирайте в субботу. В воскресенье вечером вынос выноса не будет.

Меню ужина с фиксированным призом на День святого Валентина

Меню на вынос перед Дня святого Валентина

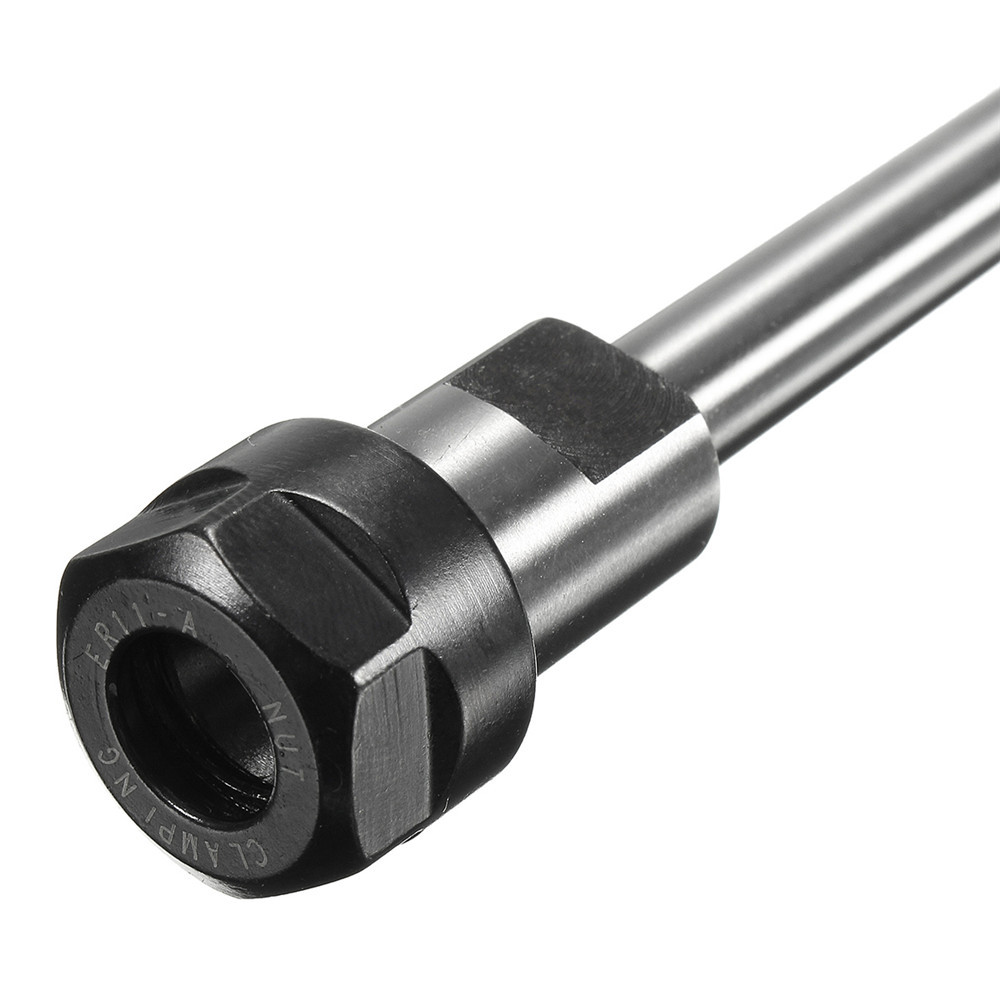

M / a / um тип er цанговый патрон фрезерный станок с чпу шпиндель держатель инструмента цанговый патрон гравировальный станок цанговый патрон продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы оформили заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары могут добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийные бедствия, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

В чем разница между цанговыми патронами и патронами?

В чем разница между цанговыми патронами и патронами?

Диапазон диаметров – это наиболее заметное различие между цангами и патронами. Обычно цанги используются для обработки деталей меньшего размера, чем обычные трехкулачковые патроны. Общий диапазон для цанг составляет от 1/16 дюйма до 2,5 дюйма, тогда как зажимные патроны могут использоваться для более крупных заготовок. Хотя патроны также могут использоваться для небольших деталей, цанги намного полезнее и лучше удерживают используемые детали.

Хотя патроны могут быть не лучшим вариантом для небольших заготовок, их все же можно использовать для различных работ. В настоящее время в Соединенных Штатах токарные станки с ЧПУ обычно изготавливаются с использованием клинового трехкулачкового патрона. Патроны этого типа представляют собой жесткие или мягкие кулачки, которые можно изменять для различных целей.

Основными преимуществами использования патрона являются положительная длина, а также возможность захвата. Типичные цанги, используемые для токарного станка с ЧПУ, перемещаются по оси Z в зависимости от диапазона диаметров поверхности.Обычно деталь перемещается на 0,003 дюйма по оси Z на каждые 0,001 дюйма изменчивости. Наибольшее усилие захвата и контакта может обеспечить типичная цанга, обеспечивающая дополнительные усилия закрытия.

Повышенная твердость, точность и округлость могут быть результатом использования цанги в качестве рабочего устройства. При использовании цангового зажимного приспособления станок можно захватить ближе к подшипникам передней бабки, оставляя меньший вылет, что может отрицательно сказаться на качестве продукции. К сожалению, удерживающие устройства зажимного патрона не позволяют зажимать станок так плотно, что приводит к большему вылету.

Сменные колодки могут использоваться для различных размеров на некоторых цангах. Хотя это позволяет использовать устройство для дополнительных работ, что снижает затраты на удержание работы, они могут быть не такими точными. Для обеспечения различных размеров патронов вместо колодок можно использовать жесткие кулачки или несколько наборов кулачков. Эти челюсти могут иметь больший диапазон размеров для работы.

Повышенная точность может быть обеспечена за счет закаленных или шлифованных цанг в большей степени, чем за счет жестких или мягких кулачков стандартного патрона.Причина в том, что расположение зажима цанги обеспечивает повышенную точность и более плотный захват. Кроме того, во время вторичных операций цанги захватывают детали лучше, чем патроны.
