Дровокол своими руками, чертежи, фото, инструкции по изготовлению электрического винтового приспособления.

Посмотрим видеоролик, что бы понять, как это работает.

Прежде чем приступить к разработке аналогичного оборудования, необходимо произвести небольшие расчеты:

Из многочисленных статей интернета по данной тематике, получим следующие данные:

  • оптимальные обороты насадки – 400…600 (об/мин)
  • мощность электрического двигателя при соединении напрямую – 5…6 (кВт)

В представленной конструкции винтового дровокола, применим ременную передачу от электродвигателя к насадке, с передаточным отношением 2,8.

Выберем электрический двигатель АИРЕ 100S4.

Из таблицы стандартного ряда, подберем диаметры ведомого (200 (мм)) и ведущего (71 (мм)) шкивов.

Справка:
Для увеличения силы трения между шкивами и ремнем, будем использовать – двух ручьевые шкивы.

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

Длину полуокружности определим по формуле: l = πDα/360

l1 = 3,14 х 200 х 200,08 / 360 = 349,03 (мм)
l2 = 3,14 х 71 х 159,92 / 360 = 99,03 (мм)

L = 364,33 х 2 +349,03 + 99,03 = 1176,72 (мм)

Из таблицы стандартного ряда, выбираем ремень Z-1180 (мм).

  1. Насадка.
  2. Подшипниковый узел.
  3. Кронштейн крепления подшипникового узла к станине.
  4. Ременная передача.
  5. Ограничитель.
  6. Станина.
  7. Однофазный электродвигатель.
  8. Поворотная плита.
  9. Механизм натяжения ремней.

ПОДШИПНИКОВЫЙ УЗЕЛ.

Состоит из следующих деталей:

  1. Шплинт.
  2. Корончатая гайка.
  3. Шайба.
  4. Подшипник 206 с пылевой защитой.
  5. Ведомый шкив.
  6. Узкая втулка.
  7. Крышка корпуса.
  8. Широкая втулка.
  9. Корпус подшипников.
  10. Вал.

КРОНШТЕЙН КРЕПЛЕНИЯ.

ПОВОРОТНАЯ ПЛИТА.

МЕХАНИЗМ НАТЯЖЕНИЯ РЕМНЕЙ.

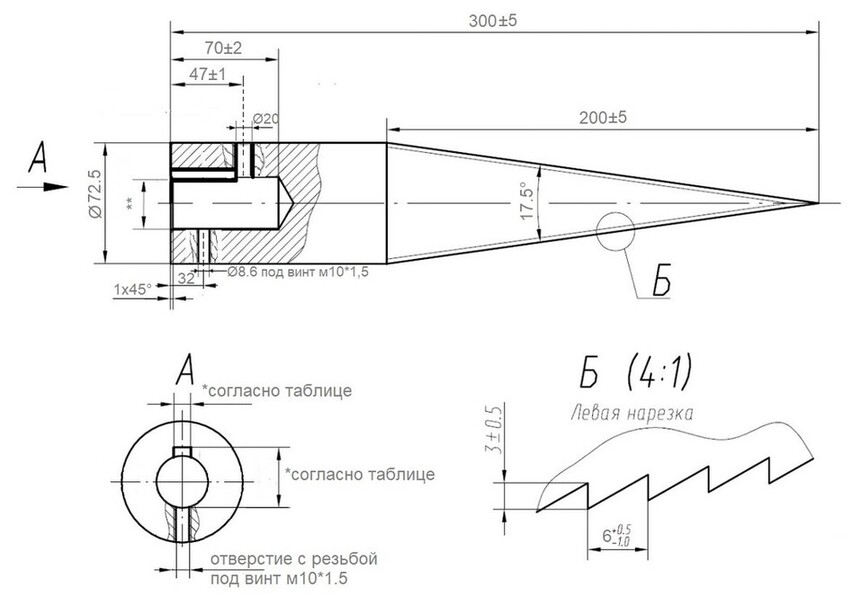

Чертеж дровокола.

Для безопасной работы оборудования, обошьем станину листовым металлом, толщиной 1…2 (мм). Столешницу изготовим из материала 3…4 (мм).

Конструкцию жестко закрепим к бетонному основанию (полу).

Справка:
В зависимости от длины деревянных чурок, высоту от оси буравчика до столешницы, можно подобрать экспериментальным путем. Для этого закрепим деревянные доски на столешнице, подобранной толщины.
