Виды фрез по дереву для ручного фрезера

Общая информация

Фрезеровка это обработке заготовок при помощи фрез разных форм и назначений. Использование различных фрез позволяет производить такие операции как: формирование кромок, пазов и канавок, различной глубины и формы. Для каждой операции существуют свои виды фрез по дереву, позволяющие, выполнять работу максимально эффективно. Предлагаю рассмотреть их различия по размерам, форме, конструкции и типам лезвий, в нашей статье.

Разновидности диаметра хвостовика:

Разные фрезы, имеют разные диаметры хвостовика, которые измеряются в двух видах — дюйм или миллиметр. Что бы определится с диаметром хвостовика необходимо, узнать цанги имеющегося фрезера. Цанги- это втулки фрезера, в которых зажимается хвостовик, и они бываю 6, 8 и 12 мм, но если диаметр измеряется в дюймах то , как правило это четверть или половина дюйма.

Типы конструкции фрез:

1. Сборные. Такая фреза состоит из стальной болванки необходимой формы, с приваренной к ней режущей кромкой.

2. Со сменными режущими кромками.
Такие фрезы обладают очень продолжительным сроком эксплуатации, ножи для них делают двусторонними, что позволяет перевернуть их когда они затупятся.

3. Монолитные. Режущие кромки, таких фрез, выточены прямо в основании, что исключает поломку ножа, но требует заточку. Такие фрезы максимально крепки, но после определённого количества заточек, её придется менять.

Сборные

Сменные режущие кромки

Монолитные

Виды пазовых фрез:

Данные фрезы предназначены для создания паза необходимой ширины и глубины в середине детали или от ее края и к центру.

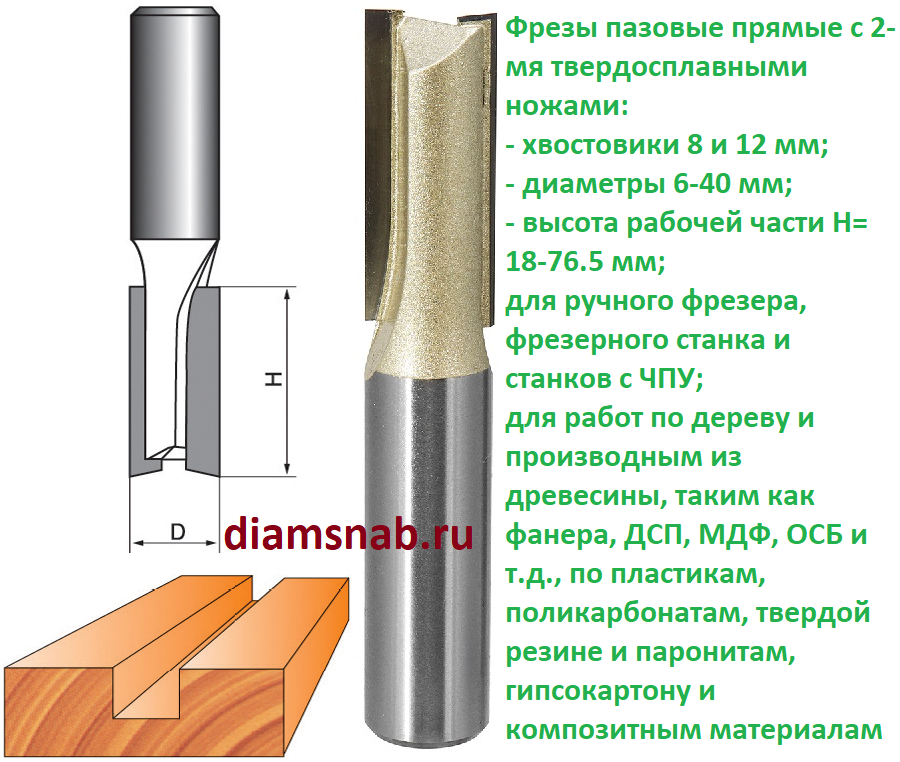

Пазовые прямые.
Фреза цилиндрической формы, после использования, которой в заготовке остается прямоугольный в сечении паз.

Пазовые галтельные.
Фреза с закругленной режущей головкой, формирующая паз, который напоминает букву «U» . От глубины реза зависит, будут ли стенки закругляются сразу же от поверхности заготовки или будут идут от нее под прямым углом.

Пазовые галтельные V образные
Фреза, дающая в разрезе «V»-образный паз. Если необходимо изготовить пазы с разными углами наклона стенок, то необходимо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)
Используется для создания паза, имеющий вид перевернутой буквы «Т».

Пазовые фасонные
Используются для получения фигурной резьбы и обработки кромок. Сделанный такой фрезой паз напоминает фигурные скобки. Возможно создание паза в центре заготовки или же снятие кромки с ее краев.

Прямые

Галтельные

Галтельные V-образные

Галтельные T-образные

Фасонные

Виды кромочных фрез:

Такие фрезы, зачастую, выпускаются с подшипником, что позволяет обрабатывать кромки и торцы заготовок по шаблону.

Кромочные прямые
Используются для получения плоскости торца заготовки, перпендикулярной верхней части обрабатываемой детали. Если на фрезе имеется подшипник, появляется возможность обработки кромки округлой формы.

Кромочные калевочные
Данный вид фрез используется для получения прямой, дугообразной или волнистой фигурной кромки заготовки. Используя разные части такой фрезы можно смягчить ребро заготовки, скруглить его, сделать кромку с фальцем и губкой или получить полустержневой выступ.

Кромочные фальцевые
Используются при работе с ровной или изогнутой заготовкой, может создавать пазы прямоугольной формы или четверть.

Кромочные конусные
У данного вида всё зависит от наклона кромки фрезы. Она позволяет подготовить заготовку перед соединением, получить декоративную фаску , а так же подходит для обработки деталей мебели, которые соединяют в изделия круглой , либо многоугольной формы.

Кромочные галтельные
Такие фрезы использую что бы получить паз округлой формы кромке прямой или фигурной заготовки. От пазовых галтельных фрез их отличает расположение лезвий и то, что в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные
Фрезы данного вида ещё называют мультипрофильными так как для работы используется вся их поверхность сразу или в различных комбинациях, что позволяет получать кромку различной формы.

Кромочные полустержневые
С помощью такой фрезы, обрабатывается кромка заготовки с последующим получением полукруглого выступа. А также, благодаря этим фрезам, изготавливают шарнирные соединения, профили с фаской или кромкой сложной формы.

Прямые

Галтельные

Фальцевые

Полустержневые

Фигурные

Калевочные

Конусные

Виды комбинированных фрез:

Такие фрезы используются для объединения деревянных заготовок по кромке или торцевой части. Комбинированные фрезы за счёт объединения в себе возможностей пазовых и шиповых фрез, способны за один проход создавать оба этих элемента.

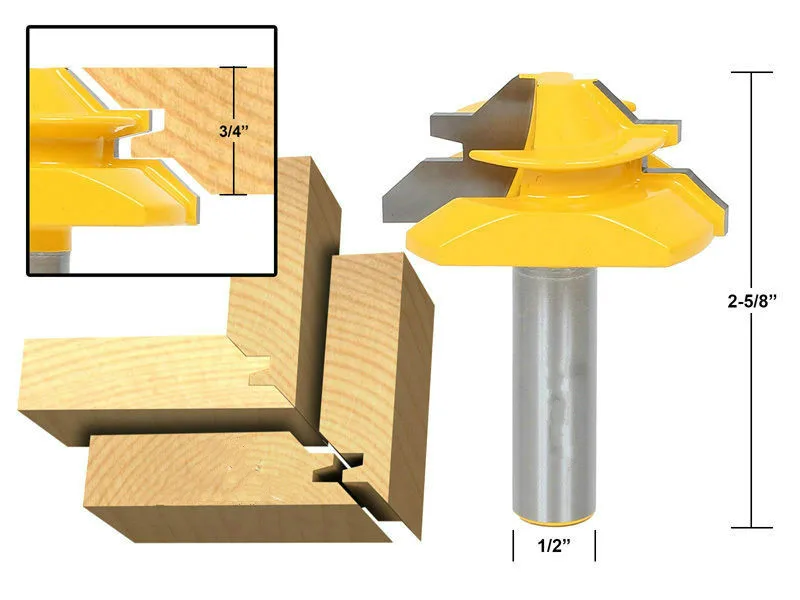

Комбинированные универсальные
Данная фреза позволяет получить подходящие друг другу плоскости с шипом и пазом, расположенные под углом друг к другу. Использование такой фрезы ощутимо уменьшает время обработки заготовки.

Пазо-шиповые
Эти вид состоит из двух отдельных фрез, которые имеют возможность одновременно создавать паз в одной заготовке и шип в другой. Эта фреза не нуждается в дополнительных промерах и подгонках, так как размеры режущих кромок рассчитаны производителем.

Для изготовления вагонки
Как и пазо-шиповые фрезы, используются для одновременного создания паза и шипа, но необходимы для изготовления соединений фигурной формы с большой площадью соприкосновения, что улучшает характеристики вагонки.

Комбинированные рамочные
Или как их ещё называют «наборные» фрезы, имеют способность подобно конструктору располагать на оси лезвия в нужном мастеру порядке.

Универсальные

Для вагонки

Пазо-шиповые

Рамочные

Виды фигирейных фрез:

Фрезы этого виды используют для декоративной обработки кромок деталей, использующихся для создания филенок. Наличие подшипника, позволяет работать как с прямоугольными, так и фигурными заготовками.

Фигирейные горизонтальные
Используются для частичной обработки филенки без шипа, для вставки филенки в раму потребуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние
Эти фрезы способны производить обработку детали за один проход фрезы, так как формируется одновременно фигурная часть филенки и шип для вырезанного в раме паза. Благодаря таким возможностям значительно упрощается процесс работы.

Фигирейные вертикальные
Фреза данного вида как правило используется для изготовления плинтусов различной формы, хотя обладает куда большим ассортиментом возможностей, зависящих от настроек и от положения фрезеровочной машины.

Горизонтальные

Двухсторонние

Вертикальные

Отзывы о нас на Флампе

Фрезы по дереву. Основные характеристики фрез Диаметр хвостовика фрезы

В этой статье мы рассмотрим основные характеристики выбора фрез под разные задачи.

Д ля выполнения различного рода задач необходимо выбирать фрезерный инструмент, исходя из следующих характеристик:

  • Диаметр хвостовика.

Для каждого из размеров изготавливаются соответствующие зажимные цанги. При выборе фрез, необходимо обратить внимание на единицы измерения диаметра хвостовика – дюймы или миллиметры. Это зависит от того, какие в комплекте с фрезером идут втулки, в которых зажимается хвостовик. Несмотря на незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой, и наоборот. Вал станка вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой возникновение вибраций, которые сокращают срок работы фрезера, разрушают подшипники, фундаменты и понижают качество обработки.

  • Длина фрезы и режущей основы.

Бывают как длинные, так и короткие фрезы.

Стандартная длина фрезы может быть от 60 до 210 мм, режущей основы – от 15 до 125 мм. Длинные фрезы могут иметь, как укороченную режущую часть, так и сравнимую с длиной хвостовика. Такие фрезы применяют, как правило, для черновой обработки. Длина этой фрезы – от 105 до 250 мм, режущей основы – от 55 до 140 мм.

Короткие фрезы могут обрабатывать различные материалы, в зависимости от поставленной задачи, но, как правило, используются для черновой обработки. Длина короткой фрезы составляет от 60 до 205 мм, режущей основы – от 15 до 120 мм.

  • Сплав.

Фрезы бывают из цельного твёрдого сплава (или быстрорежущей стали) или с твердосплавными напайками. Первые имеют предельную точность при обработке материала и гарантируют высокое качество исполнения (наиболее распространенный вид). Вторые воспроизводят различные геометрии режущей кромки. Металлические напайки способны достойно справляться с большинством работ по фрезерованию. Они дольше остаются острозаточенными, чем фрезы из быстрорежущей стали, но и имеют сложности с заточкой.

  • Отвод стружки.

По данной характеристике фрезы подразделяются на:

  • Однозаходные с удалением стружки вверх – благодаря единственной кромке и вместимой канавке, стружка при фрезеровании не плавится и не налипает на фрезу. Данный вид обеспечивает получение длинной стружки.
  • Двухзаходные с удалением стружки вверх
    – применяются для отделки заготовок с образованием тонкой стружки в пазухе канавок. Масштабно используются для высокоточной отделки поверхности изделия с получением более четкого и ровного среза, за счет предельной жесткости конструкции.
  • Трёхзаходные и четырёхзаходные с удалением стружки вверх – обеспечивают максимальную скорость обработки изделия за счет большого количества рабочих кромок.
  • С удалением стружки вниз – используются при обработке однослойного материала. Фрезы с нижним удалением стружки создают своеобразное давление на материал сверху, поэтому при работе с данным видом можно не использовать дополнительные зажимы, чтобы изделие не сдвигалось в процессе работы.
  • С прямыми ножами – используются для многослойных поверхностей. Прекрасно работают для пробивки желобков в полости материала, поэтому фрезы этого типа часто называют пазовыми.

Советы по выбору фрез

Чтобы фрезы заблаговременно не изнашивались, необходимо использовать их правильно и в соответствии с поставленными задачами. Например, для отделки мягких пород дерева подойдут фрезы из быстрорежущей стали. Также стоит обратить внимание на вид материала фрез – твердость фрезы должна быть выше твердости обрабатываемого материала. Например, для твердой древесины требуются фрезы из твердого сплава.

Также важен материал напайки фрезы. Латунь является самым дешевым из всех сплавов, поэтому и менее износостойким, в противовес бронзе, либо сплаву, содержащему серебро.

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование . Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

  • При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
  • Изготовка выемок для использования, установки навесных петель, других приспособлений.
  • Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

  1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
  2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
  3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
  4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

  • Изготовка изделий с пазами определенной глубины, сквозных отверстий.
  • Раскрой изделий.
  • Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

  • Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
  • Калевочными имеется возможность округлить на четверть окружности край детали.
  • Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
  • Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
  • Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
  • Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

  • Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
  • Галтельные – выполнены с закругленным наконечником.
  • Конические зачастую используют для действий с плоскостями.
  • Фасонные позволяют изготавливать углубления необходимой структуры.
  • «Т» образные, фрезы «Ласточкин хвост».
  • Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.



Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.



Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.




Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

  1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
  2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
  3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Фрезы для ручного фрезера самый востребованный на данный момент вид оснастки, с помощью которой обычные деревянные бруски превращаются в произведение искусства. Рассмотрим основные отличия фрез по дереву и их деление по классам и видам.

Пазовые фрезы

Их еще называют концевыми, способны выдерживать радиальную нагрузку и предназначены для сверления пазов.

Прямые пазовые фрезы

Они имеют параллельные режущие кромки, которые при вращении очерчивают собой цилиндрическую поверхность. Ими обрабатывают прямые пазы, а в сочетании с копировальной втулкой тонкие этого типа годятся для вырезания криволинейных плоских заготовок по шаблону. Размерность их определяется диаметром и длиной режущей части.

Галтельные V-образные пазовые фрезы


Они оставляют прямой паз с дном уголком. Подобный профиль применим как элемент декоративной резьбы или как некая направляющая для перемещения, например, ящика, что иногда встречается в старой мебели.

Конструкционные пазовые фрезы


Предназначены для изготовления соединений, например «ласточкин хвост», или перевернутого Т-образного паза.

Этой же фрезой можно получать простые ящичные соединения для малонагруженных ящичков, вроде шкатулок. Размерность их определяется максимальным диаметром, углом наклона и высотой рабочей части.

Начнем с обзора комбинированных рамочных фрез фирмы “Энкор”.

Фрезы для сращивания на микрошип, или «мышиный зуб»


Обычно применяются для сращивания длинных заготовок по длине. Но таким фрезам можно найти и другое применение: присоединение пласти к торцу, чтобы получать декоративные эффекты или делать широкие щиты.

Фасонные пазовые фрезы


Как следует из названия, они предназначены для пазов с фасонными боковыми поверхностями. Разумеется, что при использовании параллельного упора или копировальной втулки ими вполне реально обрабатывать кромки заготовок.

Выбор таких фрез достаточно велик, а размерность определяется как наибольший диаметр, радиусы боковых выборок или выпуклостей и высота режущей части.

Это статья-справочник. Здесь перечислены основные понятия и определения конструкции концевых фрез, а также технические особенности.

Конструкция концевых фрез

Режущая кромка прямого типа (прямолинейная режущая кромка) –режущая кромка, представляющая собой прямую линию, проходящую под углом к оси фрезы. В отличие от режущей кромки спирального или винтового типа, обработанная поверхность, образуемая прямолинейной режущей кромкой, не является плоской.

Осевое биение – разница между минимальным и максимальным показаниями индикатора (микрометра), установленного по наружному диаметру фрезы на её режущей части, при её вращении.

A — диаметр фрезы
B — диаметр хвостовика
C — Длина режущей части
D — Общая длина

Подточка углов — короткий скошенный участок, расположенный в месте схождения торцевой и цилиндрической поверхностей фрезы. Выполняется для усиления фрезы и во избежание излома выступающих острых углов режущих кромок.

Стружколомы – выступы и впадины особой формы на передней поверхности, заставляющие стружку свиваться и обламываться.

Расщепители стружки – выемки в виде желобков и зазубрин, расположенные по периферии концевой фрезы кукурузного типа, выполненные с целью получения более узкой стружки. Применимы для черновой обработки.

Диаметр сердцевины – диаметр цилиндра (или конуса, для конусных фрез), образуемого касательными в точках наибольшей глубины стружкоотводящих канавок.

Подрезка – место входа канавочной фрезы или шлифовальной головки при проточке канавок концевой фрезы во время её изготовления.

Режущая кромка – непосредственно режущая часть зуба. Представляет собой пересечение двух хорошо обработанных поверхностей под заданным углом, обычно, не превышающим 90 градусов.

Угол наклона режущей кромки – угол между осью фрезы и режущей кромкой.

Фреза с переменным окружным шагом зуба – фреза, сконструированная особым образом с целью уменьшения вибрации и дребезга в процессе резания. Эффект основан на том, что при таком расположении зубьев не происходит наложения гармоник колебаний зубьев друг на друга.

Угол в плане (иногда угол входа, угол атаки) – чем ближе этот угол к 90 градусам, тем выше ударная нагрузка на инструмент.

Радиус закругления в основании стружечной канавки — радиус там же, где измеряется диаметр сердцевины.

Стружечная канавка – канал-впадина в теле фрезы в промежутке между зубьями, обеспечивающий вывод стружки наружу и используемый для заточки инструмента. Число стружечных канавок напрямую соответствует числу зубьев, что, в свою очередь, определяет скорость подачи.

Длина стружечной канавки – длина канавки или проточки. Часто неверно используется в значении «длина режущей части».

Хвостовик – часть фрезы, служащая для зажима в патроне станка и передающая режущей части фрезы вращательное движение от шпинделя.

Прямой хвостовик – цилиндрический хвостовик с канавками или проточками или без них. Очень распространенное решение у твердосплавных концевых фрез.

Хвостовик Велдона (Weldon) – промышленное название особого типа хвостовика с плоской лыской, которая служит для предотвращения проскальзывания хвостовика инструмента в зажимном патроне.

Зуб – выпуклость на теле концевой фрезы с режущей кромкой на ней.

Передняя поверхность – поверхность зуба фрезы, непосредственно находящаяся в контакте с заготовкой.

Отступление (п рим. перев.)

Существует передняя поверхность зуба (которой фреза врезается в заготовку) и задняя поверхность (противоположная ей). В месте соединения передней и задней поверхности выполняется площадка, параллельная обработанной поверхности (поверхность после прохода фрезы). После площадки для уменьшения трения заднюю поверхность «поднимают» от заготовки, чтобы они не тёрлись друг об друга, вызывая нагрев. Задних поверхностей может быть до 3 шт (в российской практике – обычно 1 или 2). Каждая из них немного скошена одна относительно другой. При заточке фрезы, если задняя поверхность плоская – фрезу точат по задней поверхности, если же затылованная (не одна-две-три плоскости под углом одна к другой, как у острозаточенной, а плавное скругление – спираль Архимеда) – тогда её точат со стороны передней поверхности.

Своеобразная «Площадка» с аналогичными функциями есть и на боковой поверхности фрез и сверл (они схожи конструктивно) – но она у нас называется «Ленточка».

Заточка инструмента (видео)

На видео производится заточка инструмента. Первой обрабатывается торцевая поверхность, в конце – боковая. Сначала выполняется площадка на всех четырех зубцах, далее делается первичная задняя поверхность (срезается задняя часть зуба вместе с площадкой), далее делаются подточки, после чего на боковой поверхности делаются ленточки.

Определение

в кембриджском словаре английского языка

Даже строительство требовало от лесника посадки деревьев, которые дровосек срубил бы, чтобы лесопилка могла делать доски.

Из Арс Техника

  • Арабский: حَطَّاب‎  м (ḥaṭṭāb)
  • Армянский: փայտահատ (hy) (pʿaytahat)
  • Азербайджанский: одунчу
  • Белорусский: дрывасе́к м (дривасьек), драўні́к м (дравник), лесару́б м (лесаруб)
  • Болгарский: дървосека́ч м (dǎrvosekáč), дърва́р (bg) м (dǎrvár)
  • Каталонский: estellador m , estelladora f
  • Китайский:
    Мандарин: 樵夫 (zh) (qiáofū)
  • Чехия: dřvorytec  м
  • Голландский: houthakker (nl) м
  • Эстонский: puuraidur
  • Финский: puunhakkaaja
  • Французский: bûcheron (fr)  m
  • Грузинский: ტყისმჭრელი (ṭq̇ismč̣reli)
  • Немецкий: Holzfäller (de) m , Holzhacker (de) m
  • Греческий: ξυλοκόπος (el)  m (xylokópos)
    Древний: ξυλοκόπος  м (хулокопос)
  • Венгерский: favágó (hu)
  • Итальянский: taglialegna м
  • Японский: 樵 (ja) (きこり, кикори)
  • Корейский: 나무꾼 (ко) (намуккун)
  • Македонский: дрвосечач м (дрвосечач), дрвар м (дрвар)
  • Польский: drwal (pl)  м
  • Русский: дровосе́к (ru) м (дровосек), лесору́б (ru) м (лесоруб), дровору́б (ru) м (дроворуб) (региональный или датированный)
  • Словацкий: drevorubač (sk) м , drevorytec м
  • Турецкий: oduncu (tr)
  • Ukrainian: дроворі́з  m (drovoríz), дровору́б  m (drovorúb), лісору́б  m (lisorúb)

  • Финский: puunkaivertaja, puunleikkaaja
  • Немецкий: Formschneider м , Ксилограф (де) м
  • Польский: drzeworytnik (pl)  m
